7,62-мм самозарядная винтовка системы Токарева образца1938 года (СВТ-38).

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ СВТ 38

Вес с магазином (без штыка)
3,9 кг
Вес с магазином и штыком
4,3 кг
Длина без штыка
1226 мм
Полная длина (со штыком)
1465 мм
Начальная скорость пули
830 м/с

Обзор винтовки Токарева СВТ 38. Финский трофей

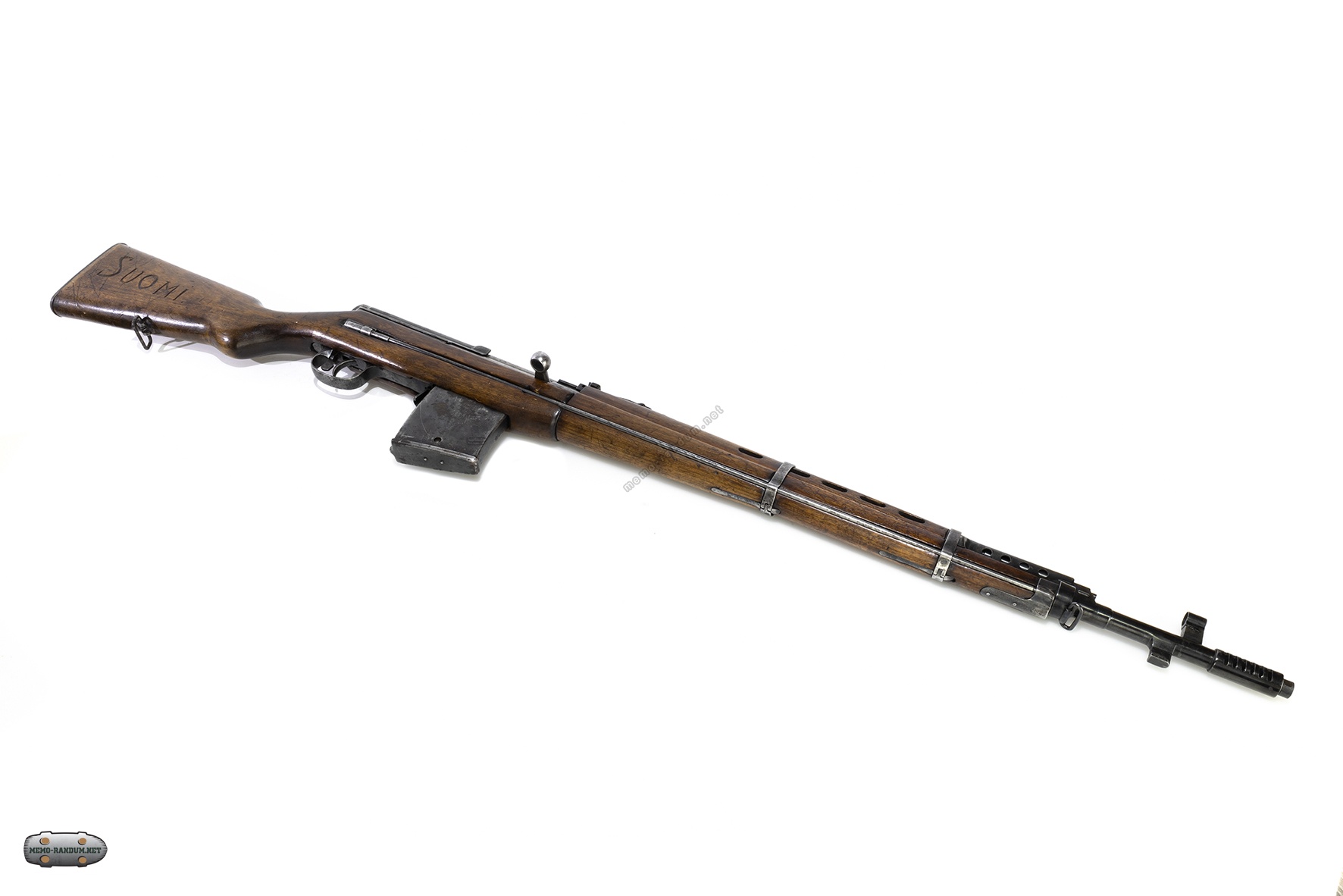

Винтовка СВТ 38_Финский трофей. надпись на прикладе SUOMI



  В июне 1939 г. Комитет Обороны принял постановление о развертывании производства самозарядных винтовок Токарева, которым предусматривал усиленный рост их выпуска в ближайшие годы. Так, например, если в 1939 г. планировалось изготовить до 50 000 СВТ-38, то уже в 1940 г. — 600 000, в 1941 г. — 1 800 000, а в 1942 г. — 2 000 000 винтовок этого типа. Для выполнения задания правительства были задействованы практически все ресурсы Тульского оружейного завода.

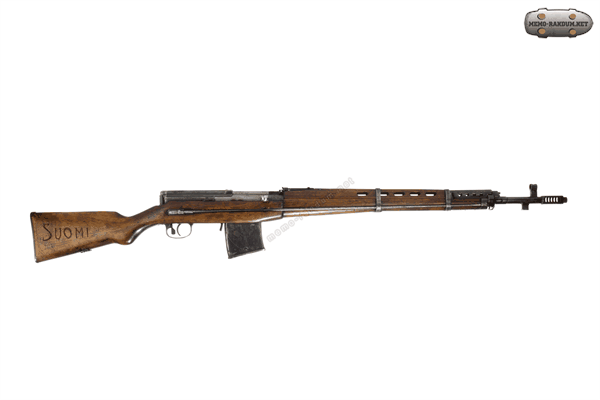

Винтовка СВТ 38 обзор 360

Винтовка СВТ 38 в 3Д. Обзор 360

Широко внедрялись автоматизация, механизация и поточное производство. Сборка автоматики СВТ-38 была поставлена на конвейер с принудительным ритмом, что обеспечивало ритмичность выпуска и улучшение качества изделия. Все это позволило в невиданно короткие сроки, менее чем за шесть месяцев, наладить выпуск винтовок системы Токарева.

SVT38_Suomi_СВТ 38 винтовка 1939 года


Первая самозарядная винтовка была выпущена в середине июля 1939 г., а уже с 1 октября начался их массовый выпуск. Более того, начиная с 1940 г. винтовки системы Токарева начал изготавливать и Ижевский оружейный завод на освободившихся площадях снятых с производства автоматических винтовок АВС-36.

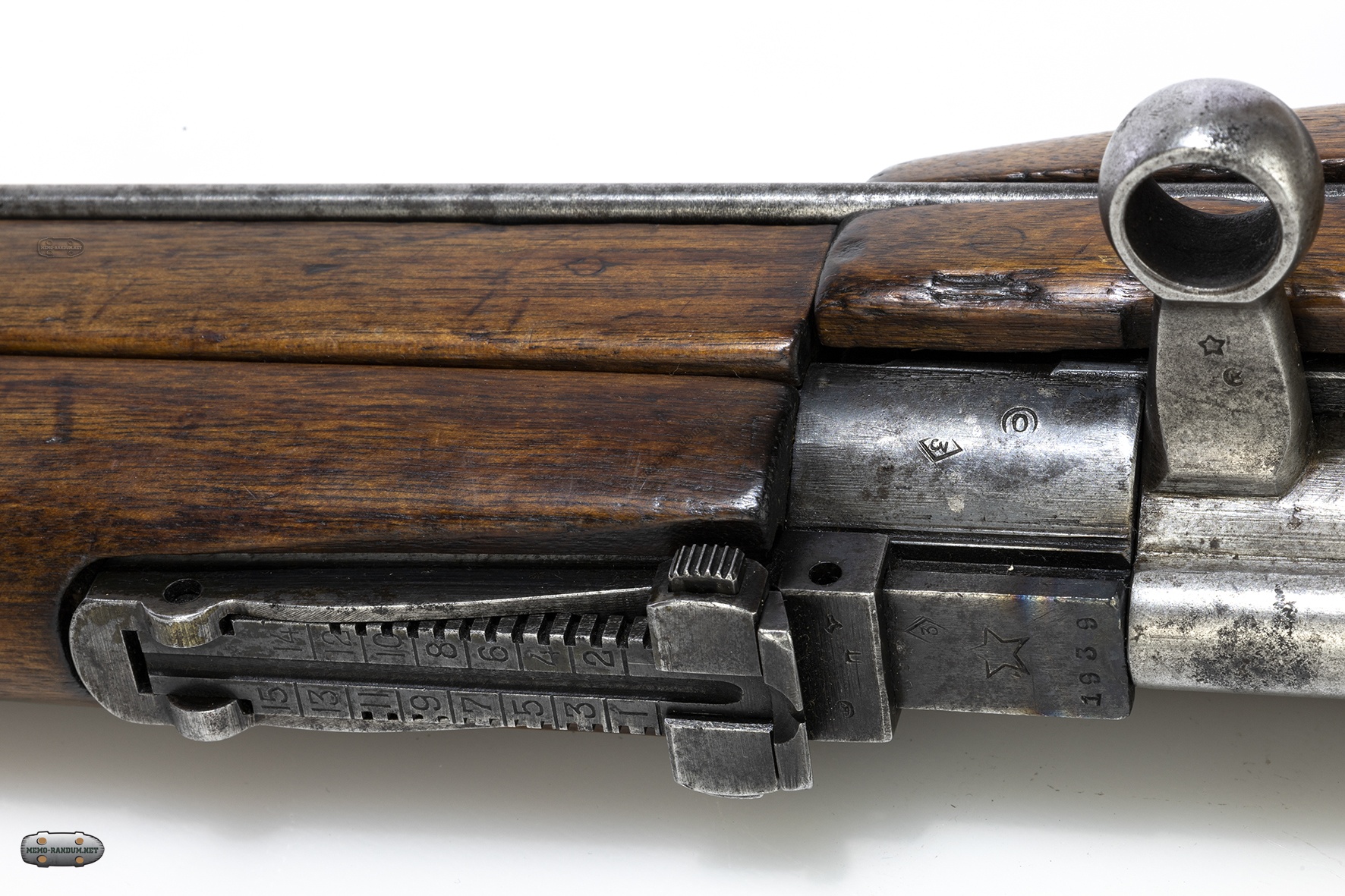

Разные клейма на ствольной коробке СВТ 38

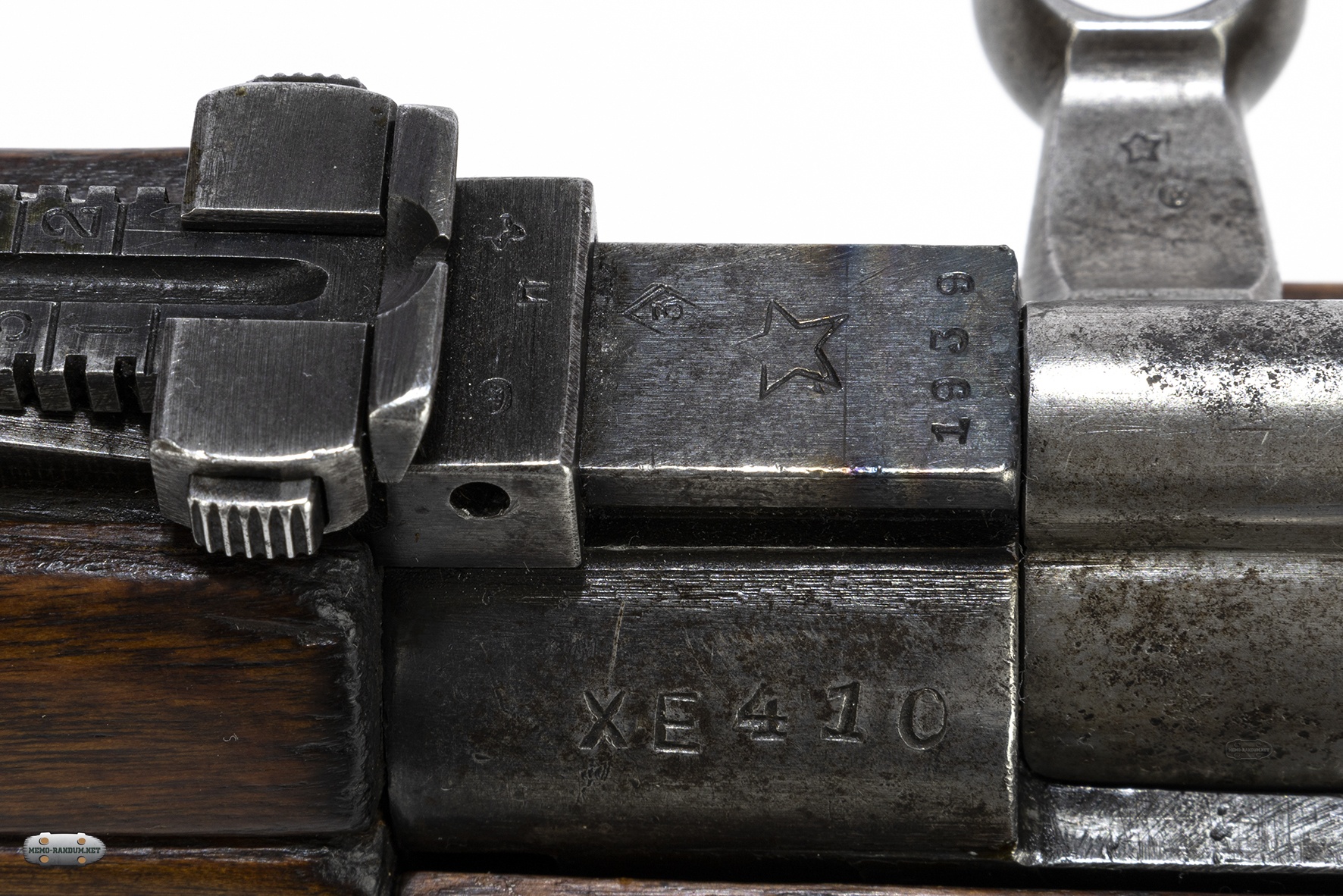

SVT38_Suomi_клеймо на ствольной коробке с годом выпуска и звездой. Серийный номер ХЕ 410

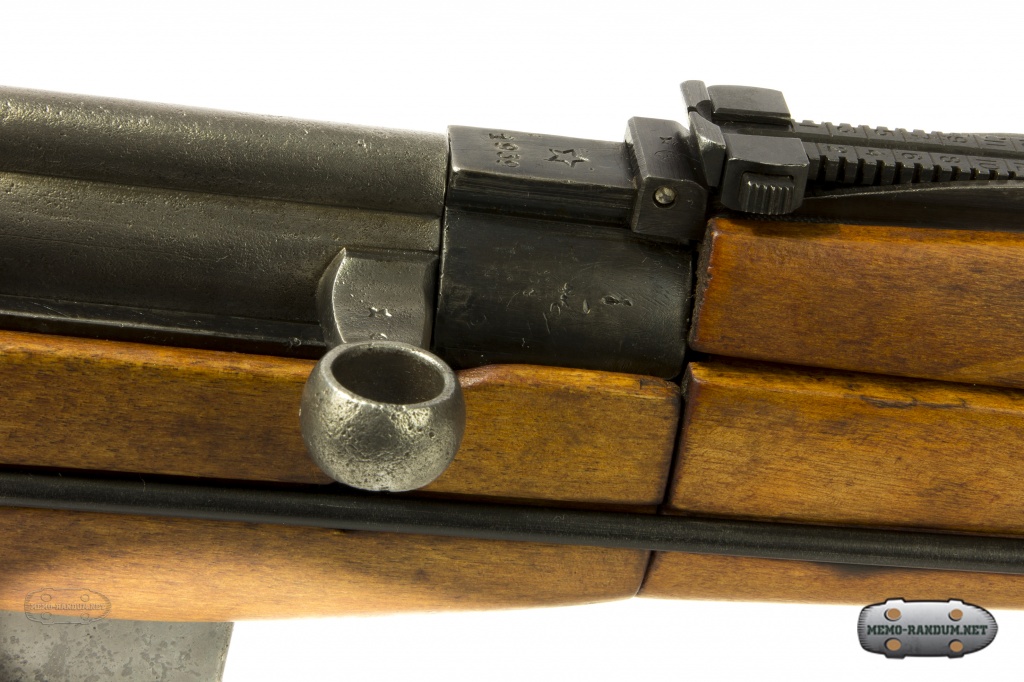

 клеймо на другой винтовке СВТ 38

SVT38_39_стаольная коробка СВТ 39

Однако уже в июне 1940 г. выпуск СВТ-38 был полностью прекращен. Дело в том, что в боевых действиях во время советско-финляндской войны винтовка не выдержала работы в экстремальных условиях, когда температура воздуха опускалась до -40°С.

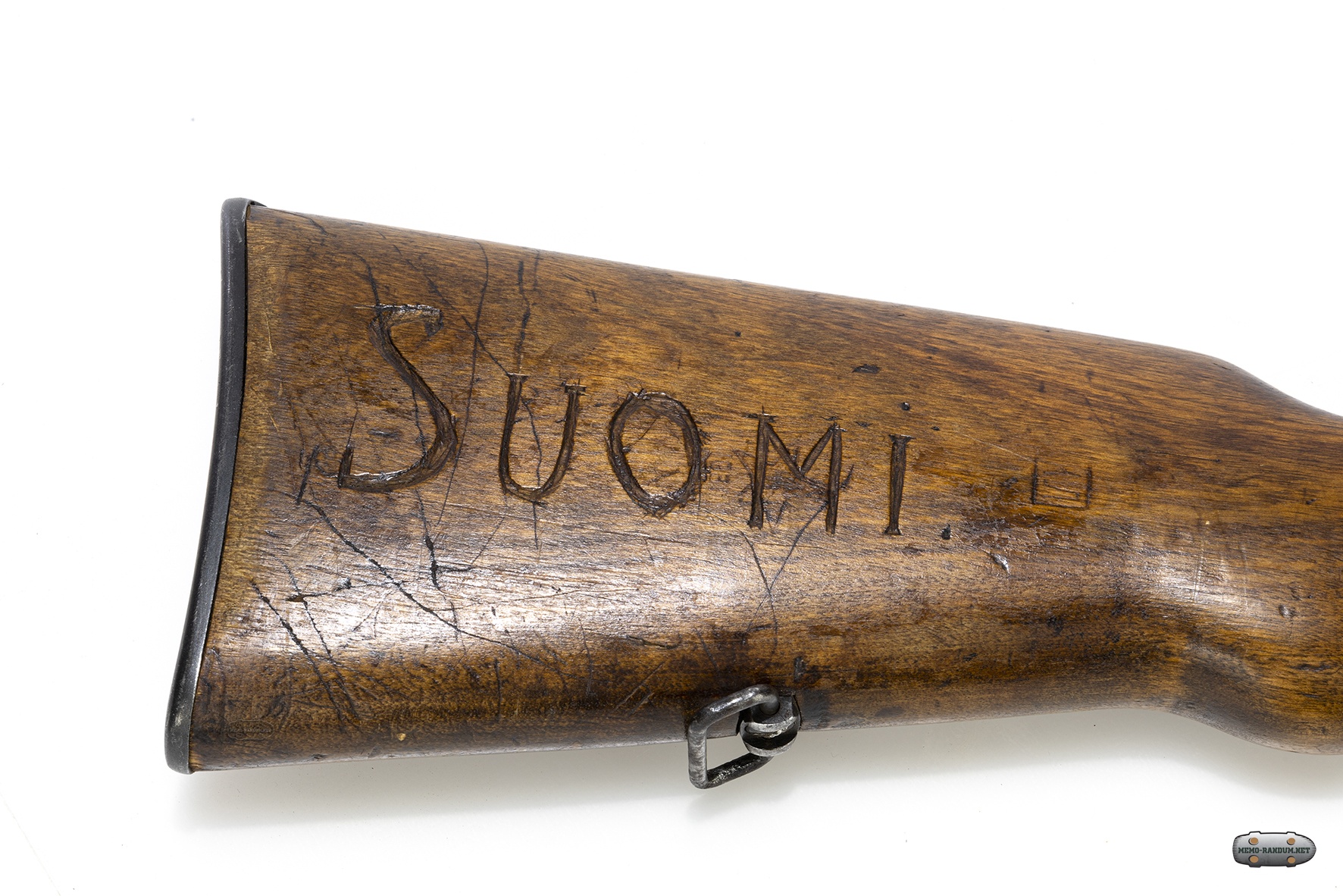

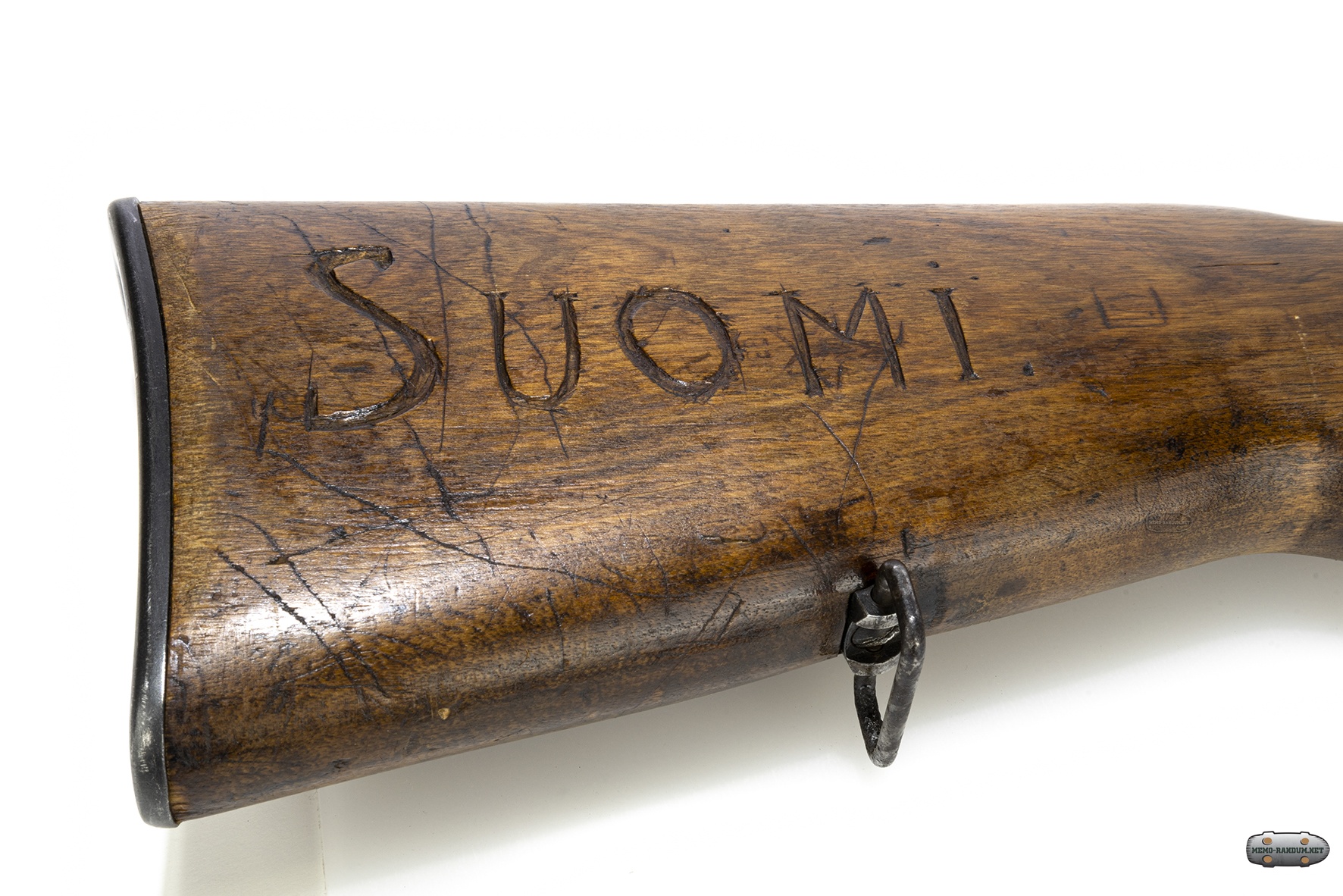

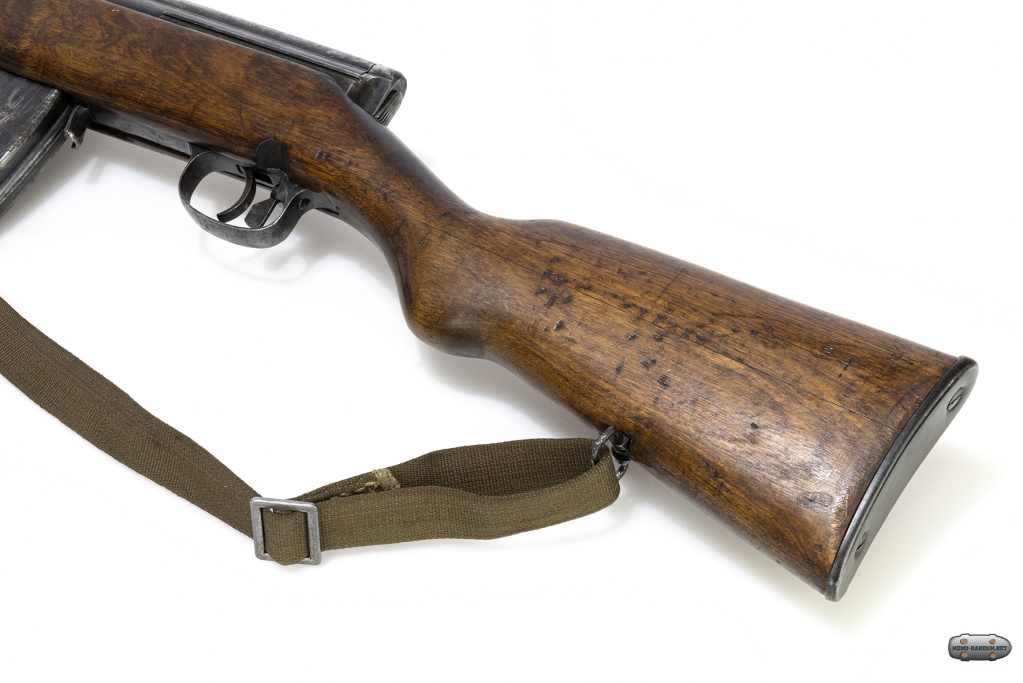

SVT38_Suomi_надпись на прикладе

Во время Финской войны данная винтовка была захвачена в качестве трофея и новым владельцем была нацарапана надпись SUOMI. что интересно нацарапанная надпись покрыта лаком.

Поставленные перед Токаревым задачи по модернизации винтовки его системы включали также необходимость снижения веса и уменьшения габаритов. Эксплуатация винтовки системы Токарева обр. 1938 г. (СТВ-38) в войсках вызвала некоторые рекламации. Солдаты жаловались на ее громоздкость, тяжеловатость, чувствительность к загрязнению.

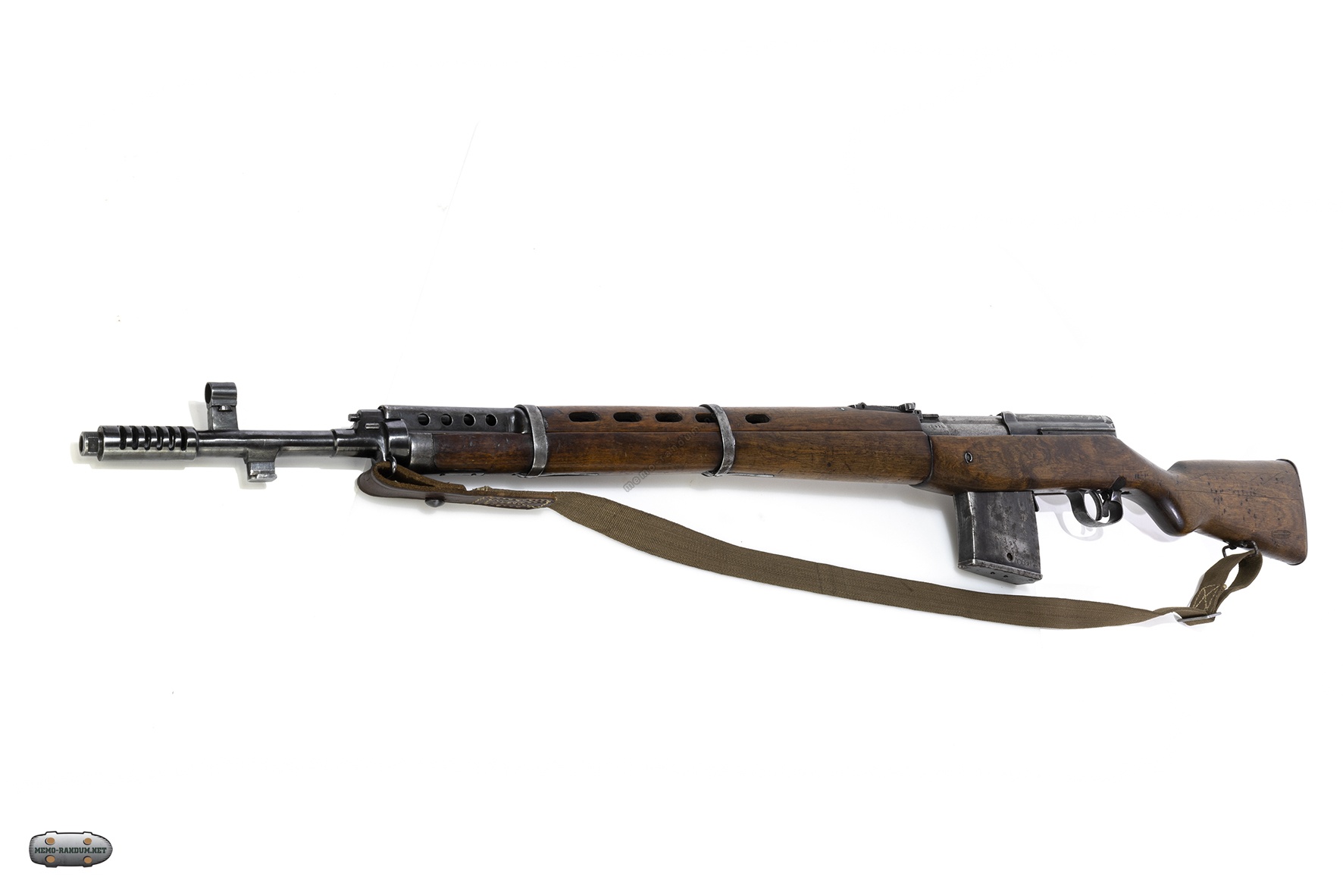

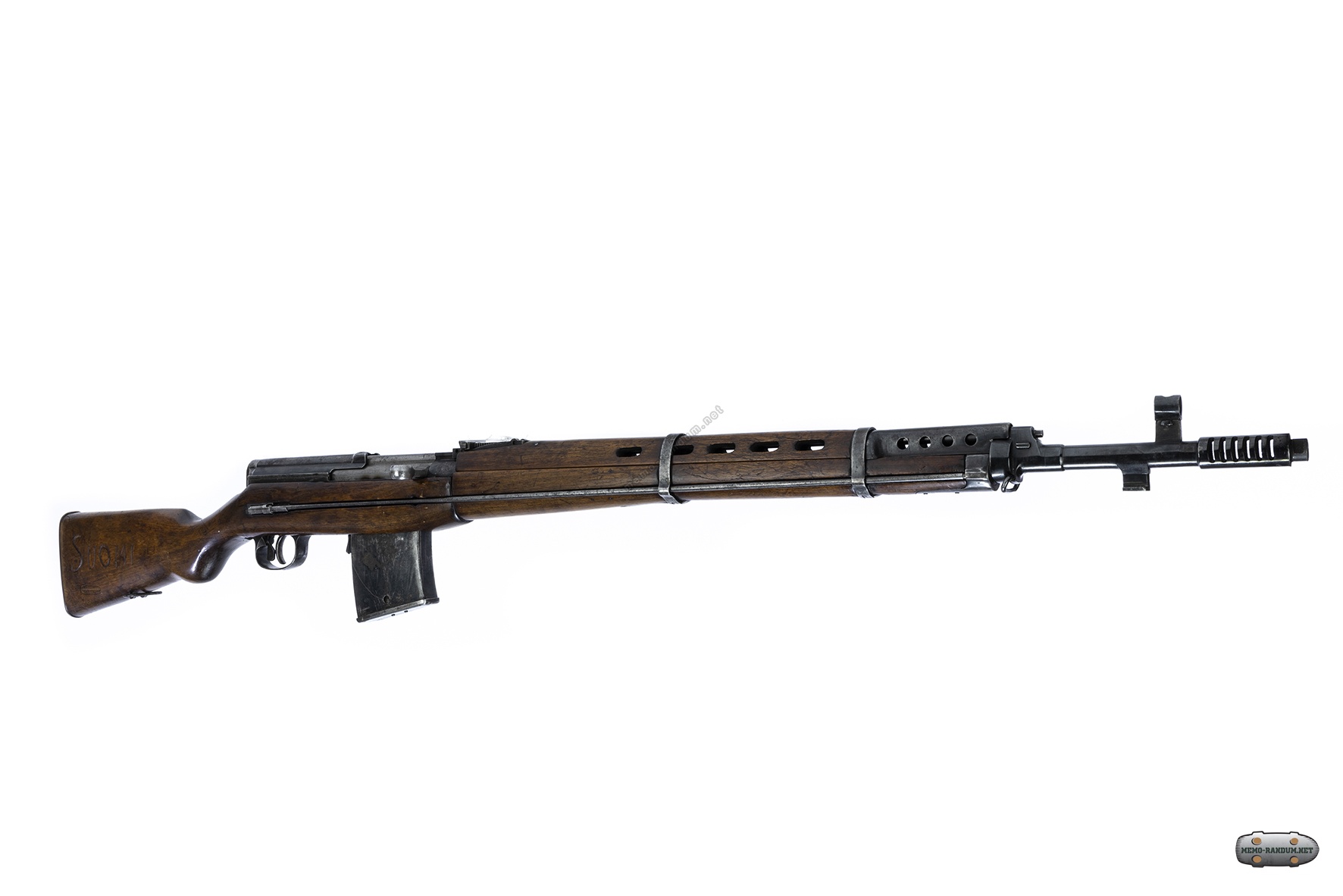

Винтовка СВТ 38 1939 года

В 1940 г. Ф.В. Токарев пытался решить поставленные перед ним задачи по модернизации винтовки. Однако вскоре оказалось, что простое уменьшение размеров приводило к сбою в работе автоматики, поэтому винтовке сохранили ее габариты, лишь уменьшив длину ее штыка на 120 мм. Массу СВТ-38 удалось снизить за счет утоньшения деревянных деталей и изготовления большого количества всевозможных фасок и отверстий.

shtik_svt38_Штык-нож к винтовке СВТ 38. Обзор 360. 3Д фотография

Штык-нож к винтовке СВТ 38

В результате проделанной работы появилась новая самозарядная винтовка, которая в апреле 1940 г. была принята на вооружение под обозначением СВТ-40 (самозарядная винтовка Токарева обр. 1940 г.). Она стала короче и легче своей предшественницы. Модернизация коснулась и технологии выпуска, что несколько снизило производственные затраты и удешевило оружие.

SVT38_Suomi_СВТ38_ ложа

Кроме того, новая винтовка после небольшой доработки и установки кронштейна оптического прицела ПУ (прицел универсальный, кратности 3,5) могла быть легко превращена в снайперскую. В изготовление самозарядных винтовок системы Токарева обр. 1940 г. включились оружейные заводы, ранее выпускавшие СВТ-38. Производство наращивалось довольно большими темпами. Только в 1941 г. заводские цеха покинуло более 1 млн СВТ-40 стандартной комплектации и более 30 000 самозарядных винтовок, снабженных оптикой.

магазин к винтовке СВТ 38

Специалисты отмечали, что хотя СВТ-40 и была легче и компактней неавтоматической винтовки системы Мосина обр. 1930 г., являвшейся основным оружием советского пехотинца, но в то же время уступала ей по надежности. Автоматика СВТ-40, в условиях жесткого ограничения по массе, была предельно упрощена и поэтому требовала строгого выполнения техпроцесса при производстве и внимательного обращения при эксплуатации. В условиях военного времени и то и другое было практически недостижимым.

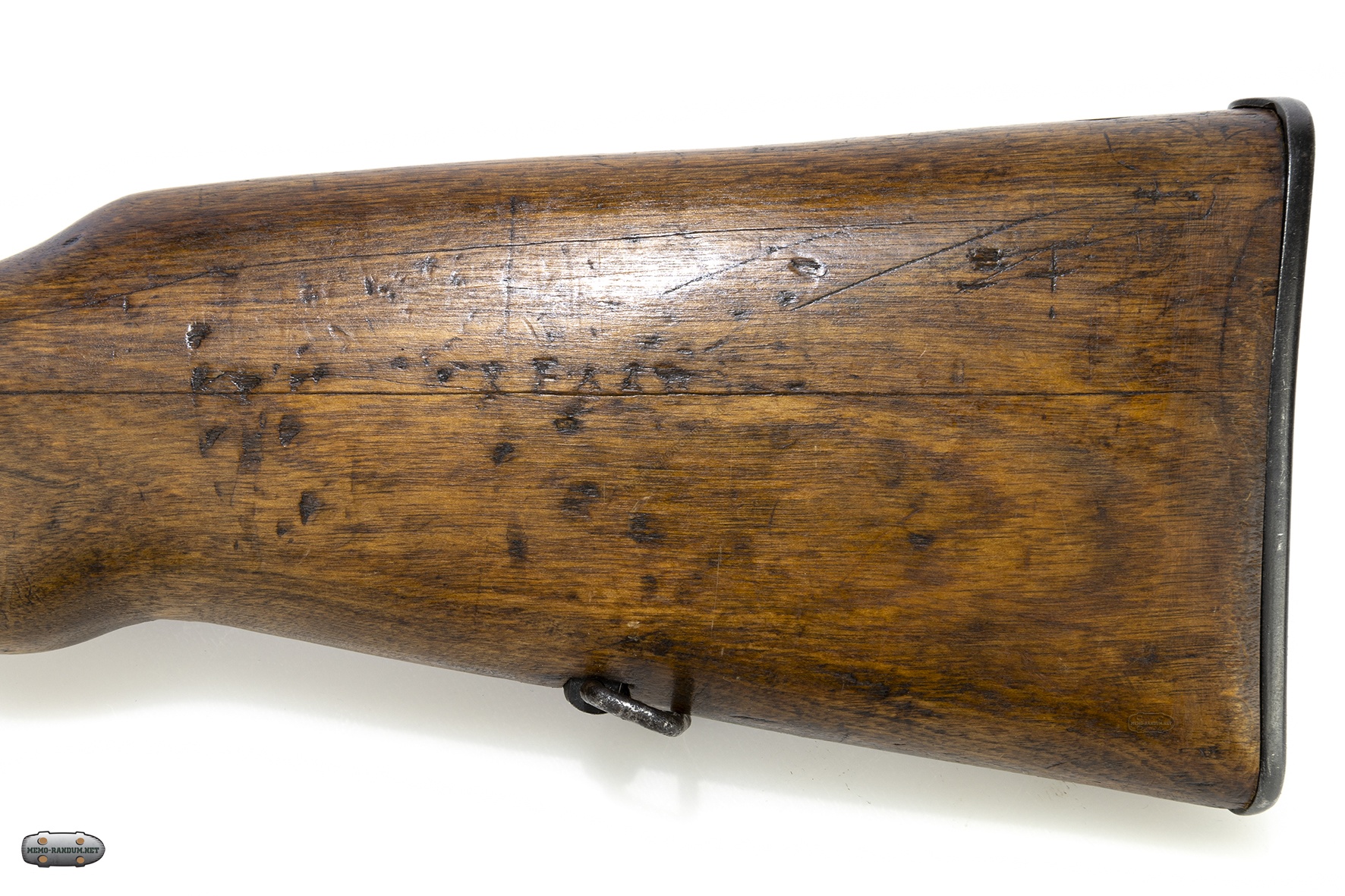

вид на приклад с номером СВТ 38

Самозарядная винтовка Токарева образца 1938 года, состоявшая из 143 деталей, была усовершенствованной моделью опытной винтовки 1932 года. Она перезаряжалась за счет энергии пороховых газов, имела регулятор давления газов и длинный газовый поршень, воздействовавший на затвор.

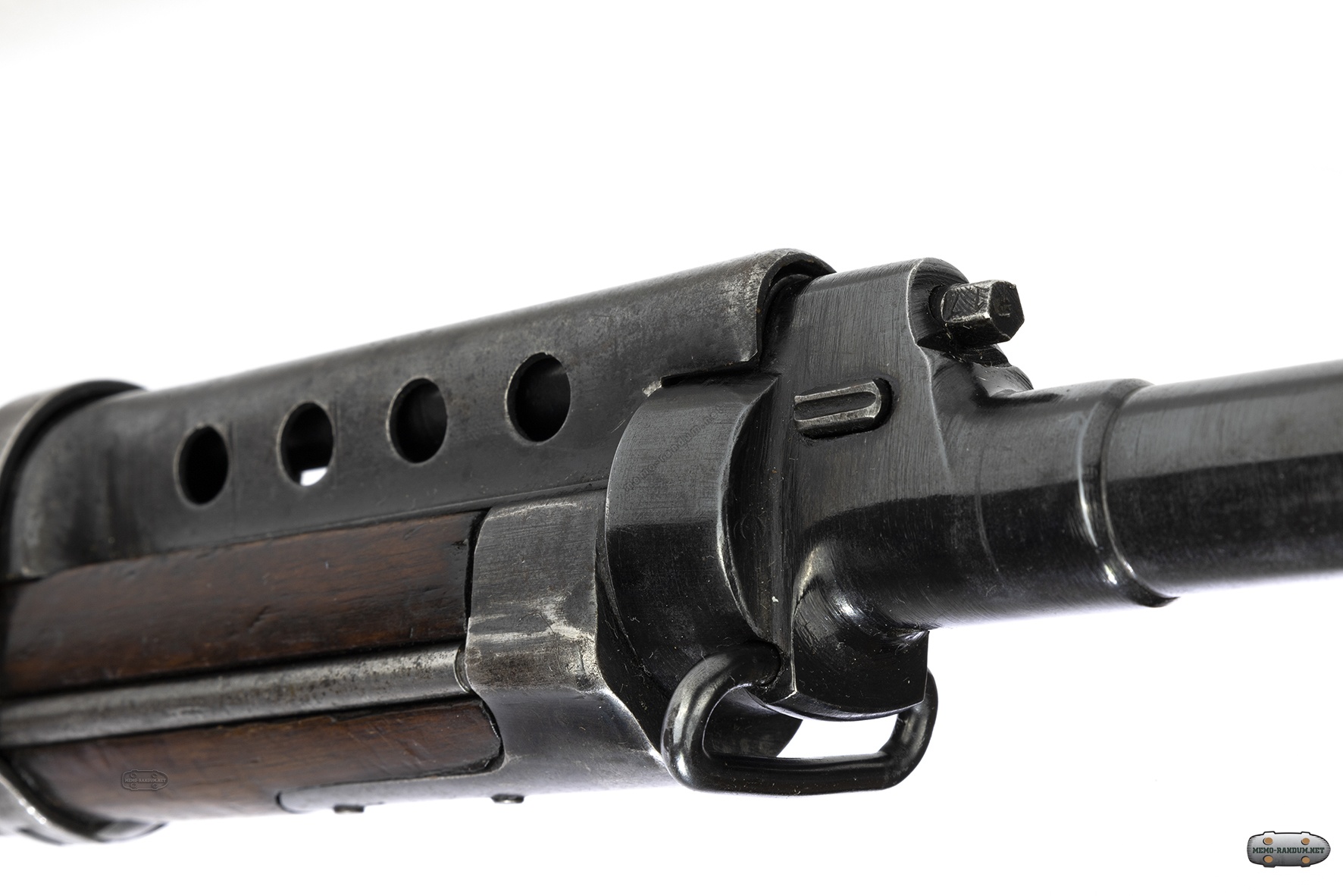

регулятор давления газов на СВТ38

Запирание последнего осуществлялось посредством его отклонения в нижнем направлении. Новинкой по сравнению с винтовкой АВС 1936 стала оригинальная конструкция направляющей прорези затвора. В винтовке Симонова затвор полностью открыт, а в модели Токарева защищен от загрязнений крышкой.

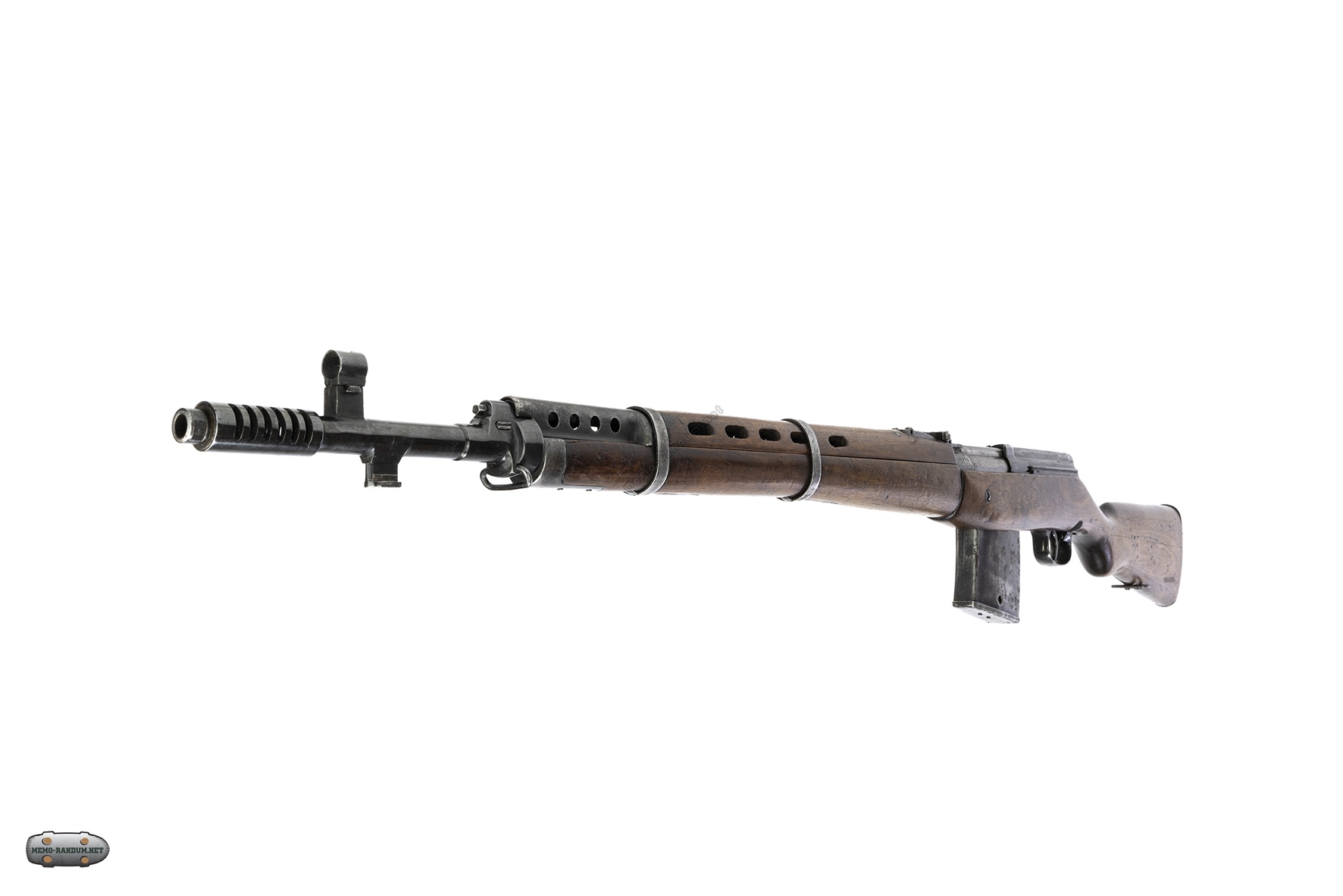

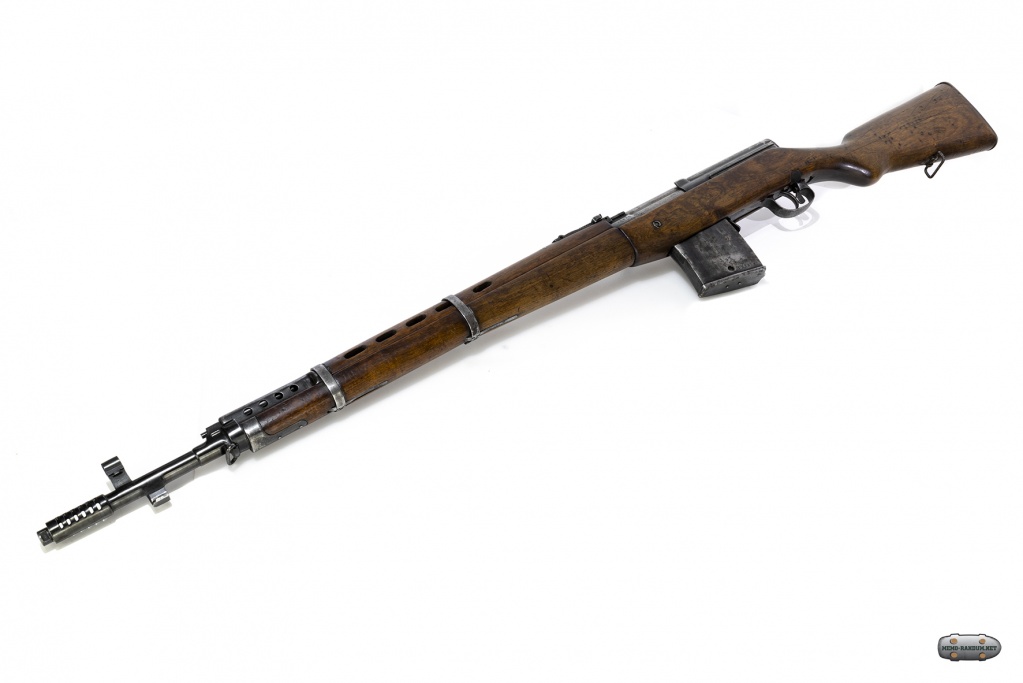

Винтовка СВТ 38 общий вид

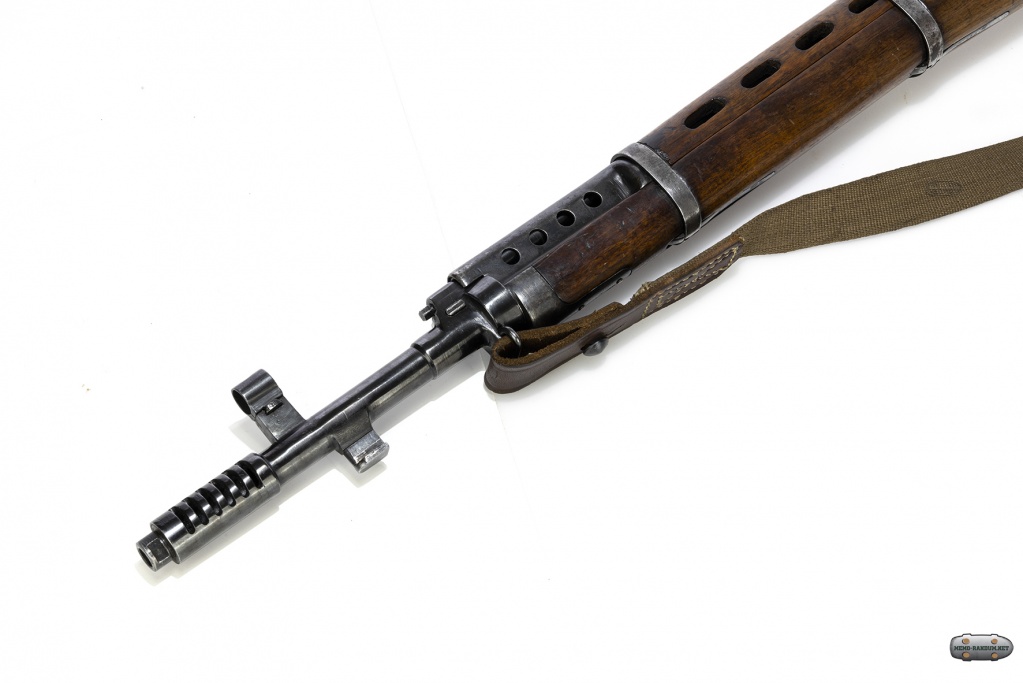

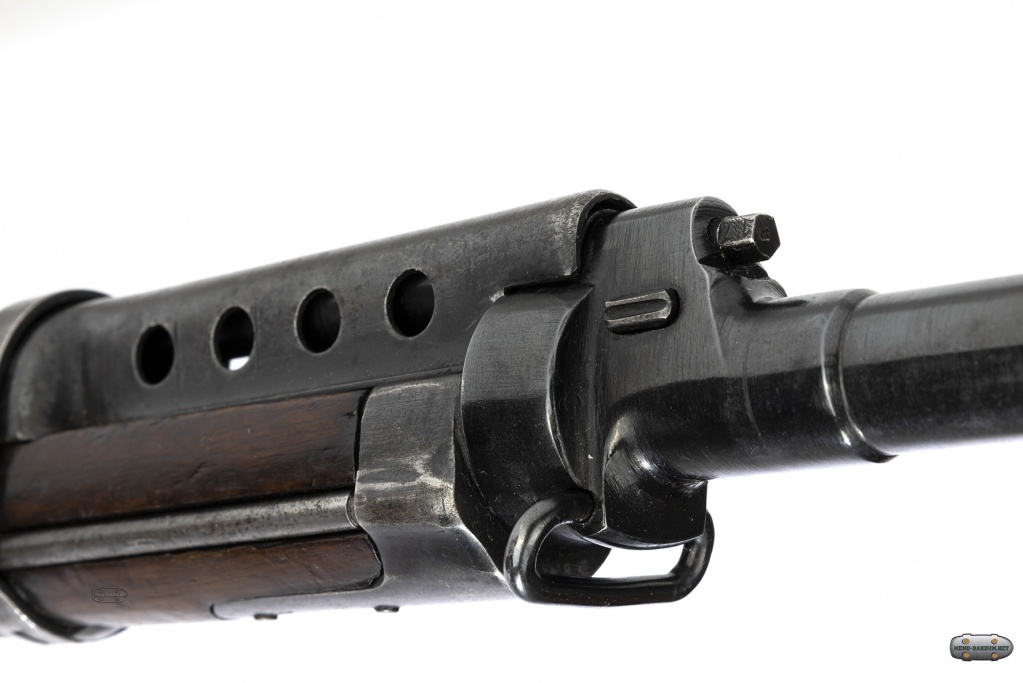

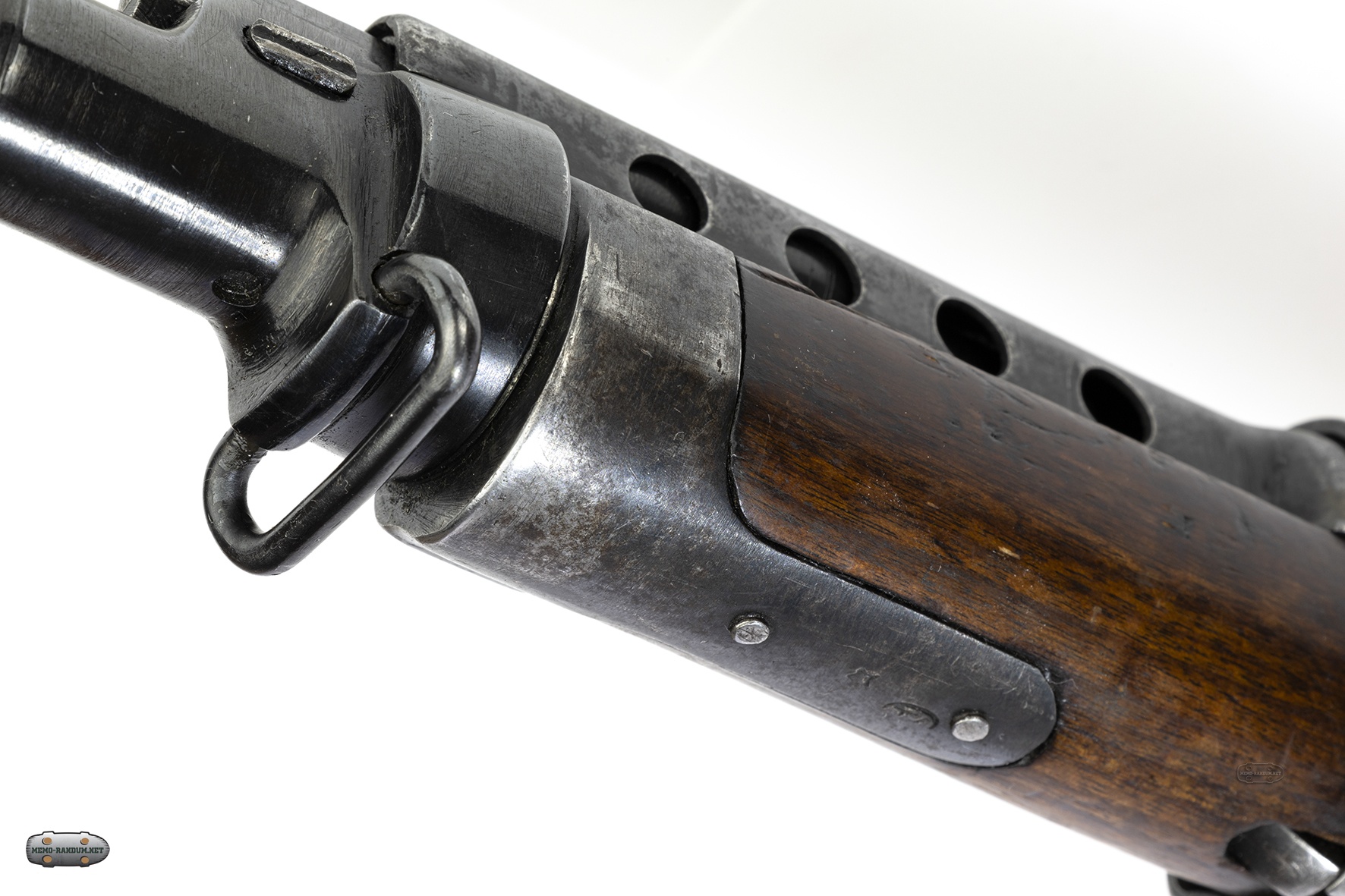

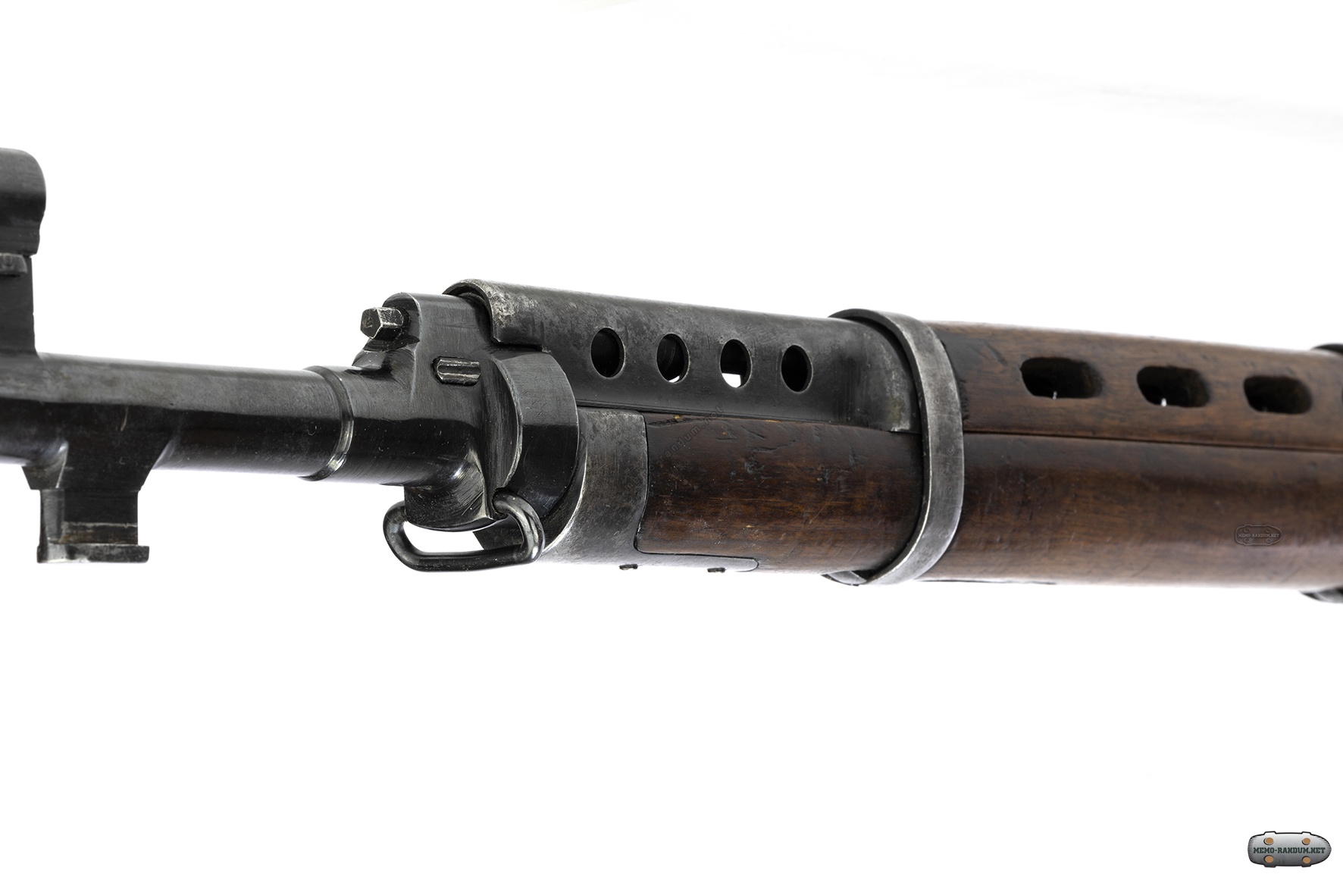

Передняя часть верхней ствольной накладки выполнена не из дерева, а из гнутого стального листа с отверстиями для охлаждения. Такие же отверстия имеются и в задней части накладки, сделанной из дерева. Шомпол расположен не снизу, а сбоку от ствола.

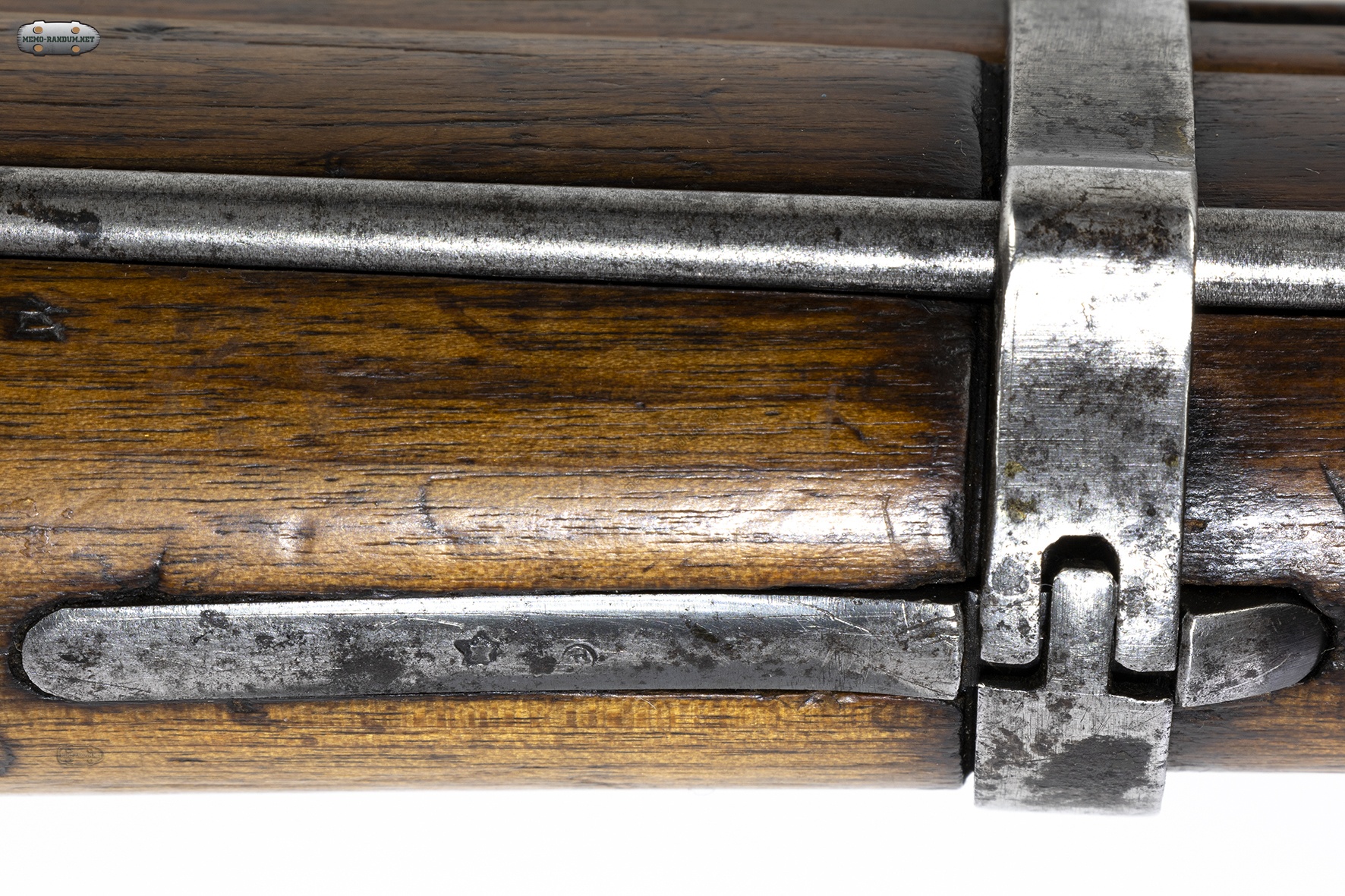

расположение шомпола на винтовке СВТ 38

 На дульной части ствола имеется навинчивающаяся муфта, на которой закреплены мушка, дульный тормоз и регулятор давления пороховых газов. Первоначально, дульный тормоз был снабжен шестью узкими прорезями. Начиная с 1940-1941 годов использовался дульный тормоз несколько иной конструкции с двумя широкими прорезями.

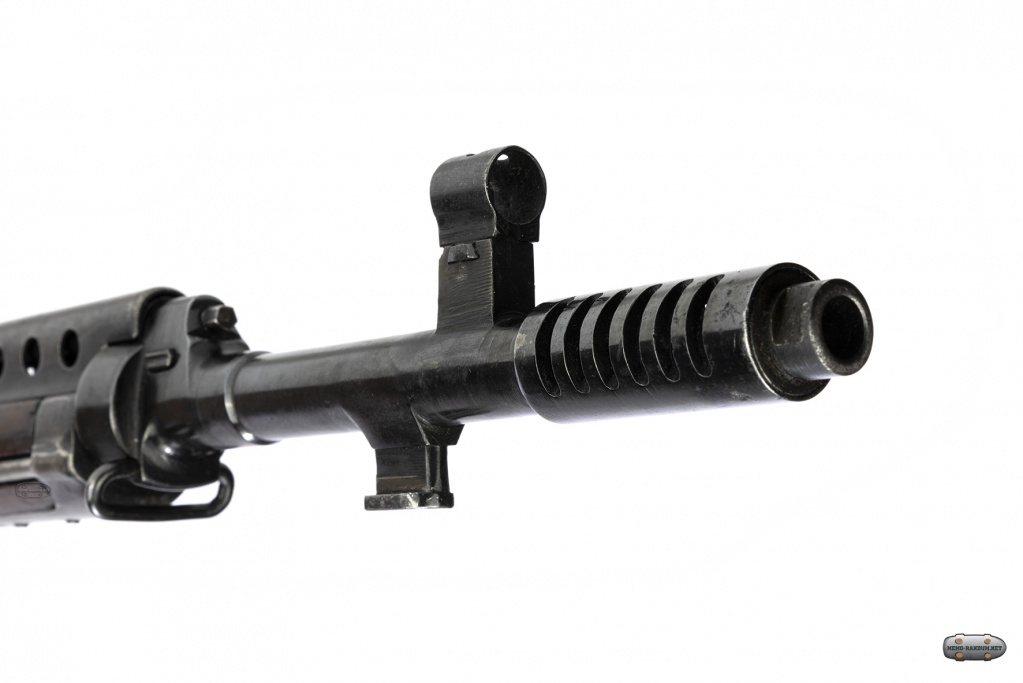

дульный тормоз на винтовке СВТ 38 с шестью отверстиями


Спустя 2 года Токарев представил новую самозарядную винтовку СВТ1940, которая имела аналогичную конструкцию, но была частично модернизирована, В ней конструктор использовал опыт фронтовиков, участвовавших в советско-финской войне.

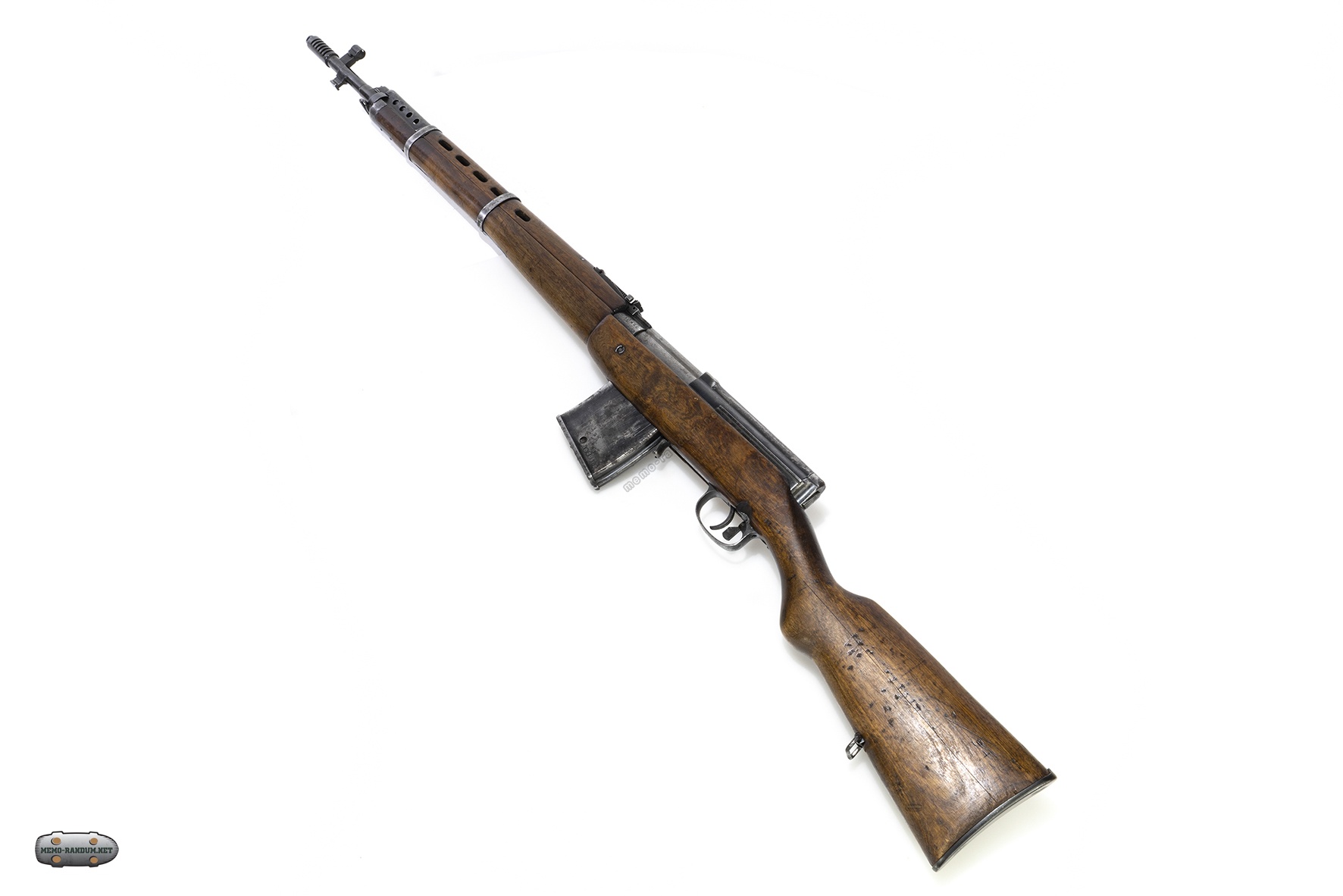

Автоматическая Винтовка СВТ 38


Так, например, цевье в ней состояло не из двух частей, а было цельным. Претерпела изменения и накладка: она стала полностью деревянной, а перед ней находился металлический кожух, охватывающий весь ствол. Отверстия и прорези для охлаждения располагались как в кожухе, так и в накладке. Шомпол размещался под стволом. Дульный тормоз остался таким же, как и в первоначальной модификации: сначала он выпускался с шестью узкими прорезями, а затем с двумя широкими.

источник:https://yandex.ru/turbo/warfor.me/s/samozaryadnye-vintovki-tokareva-svt-38-i-svt-40-sssr/

источник:http://xn--80aaxgqbdi.xn--p1ai/publ/1/samozarjadnye_vintovki_sistemy_tokareva_svt1938_i_svt1940/8-1-...
