Штык-нож к СВТ38


Штык-нож к СВТ38


История создания

Самозарядная винтовка СВТ-38 со штыком была разработана советским конструктором Ф.В. Токаревым. Токарев занимался конструированием автоматического стрелкового оружия с 1900 года, и его образцы состояли на вооружении сначала царской, а потом и советской армии.

В 1938 году Народный комиссариат оборонной промышленности объявил конкурс на лучший проект самозарядной винтовки. На конкурсные испытания были представлены системы С.Г. Симонова, H.B. Рукавишникова, Ф.В. Токарева и других выдающихся оружейных конструкторов.


По итогам проведенных испытаний с 26 февраля 1939 года на вооружение Советской Армии была принята 7,62-мм самозарядная винтовка системы Токарева обр. 1938 г. (СВТ-38), укомплектованная штыком длиной 480 мм со стальным клинком и деревянной рукоятью.

Первая заводская модель СВТ-38 была изготовлена 16 июля 1939 года, а с 1 октября этого же года начался валовой выпуск таких винтовок на Тульском оружейном заводе. В 1940 году самозарядная винтовка системы Токарева была модернизирована, и выпуск СВТ-38 со штыком образца 1938 года прекратился.


Применение

Штык вместе с самозарядной винтовкой СВТ-38 получил первое боевое применение во время советско-финской войны 1939-1940 гг. Это оружие использовали преимущественно снайперы и бойцы подразделений особого назначения, поскольку технологически сложный самозарядный механизм СВТ-38 требовал наличия специальной стрелковой подготовки.

После окончания войны по результатам полигонных и боевых испытаний Токарев модернизировал свою винтовку, внеся в неё некоторые конструктивные и технологические изменения. В частности, была сокращена длина штыка и изменено его крепление, поэтому штык для СВТ-38 не подходит к винтовке образца 1940 года.


Разновидности

Штык к СВТ-38 на виды не подразделяется, но выделяют несколько отличий: были СВТ-38 с воронеными клинками, плюс выпуск производился двумя заводами- тульским и ижевским

Технические характеристики

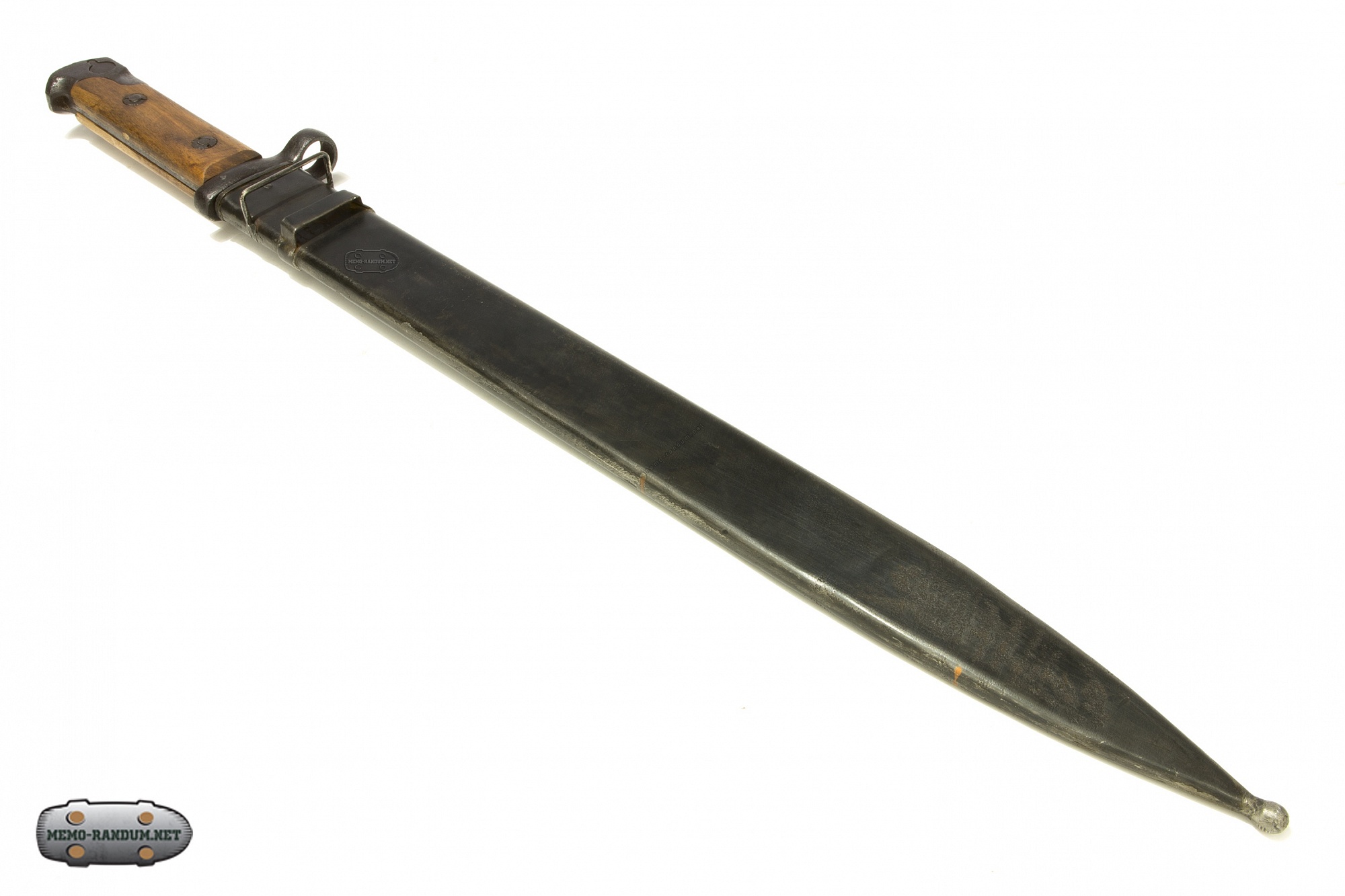

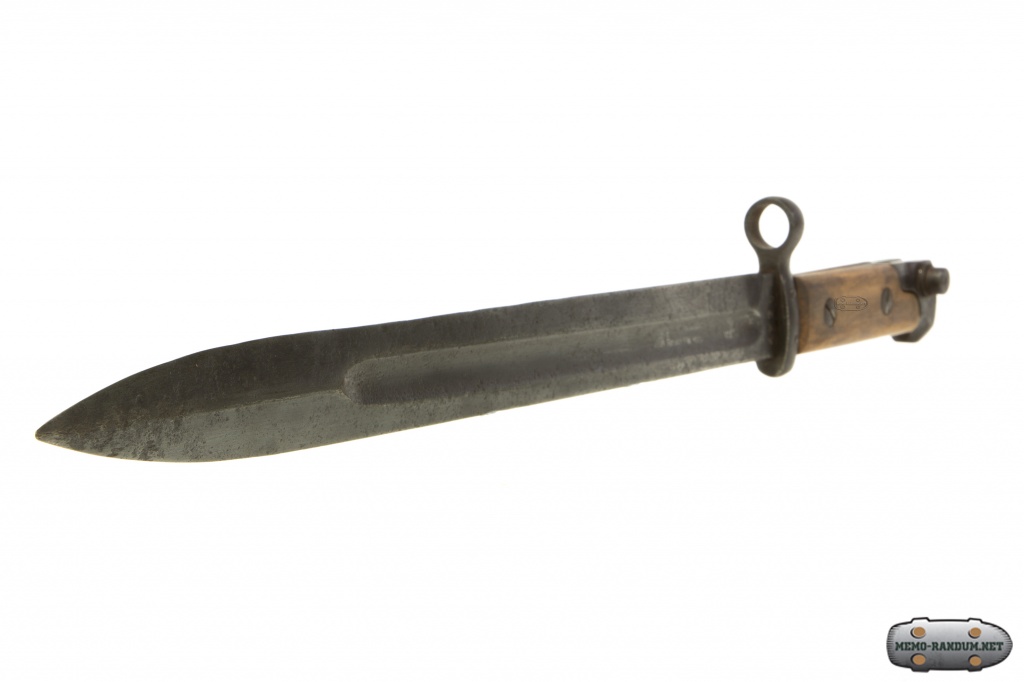

Общая длина штыка к СВТ-38 – 480 мм. Штык имеет стальной, прямой, однолезвийный, клинок с одним долом с обеих сторон.

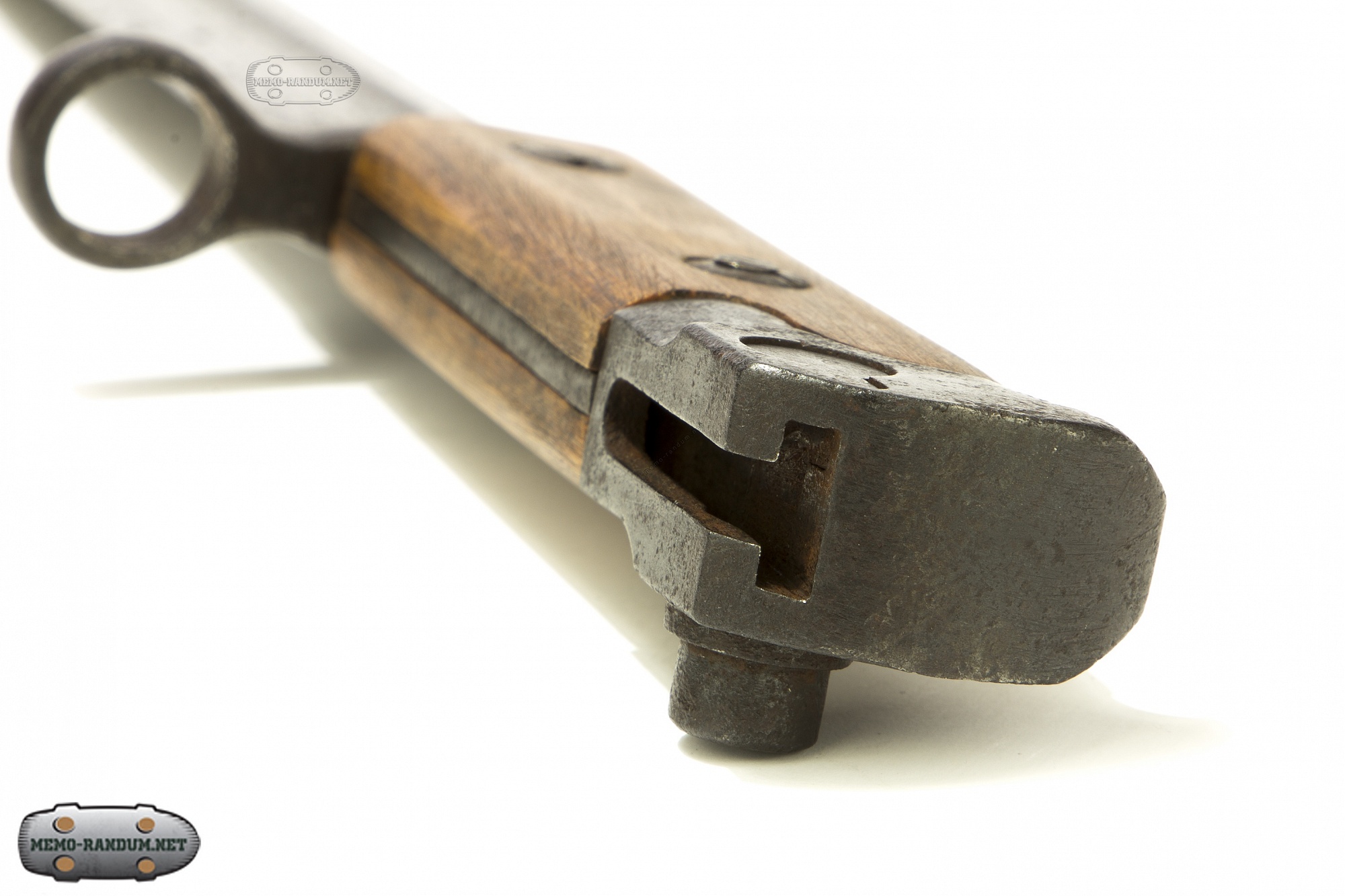

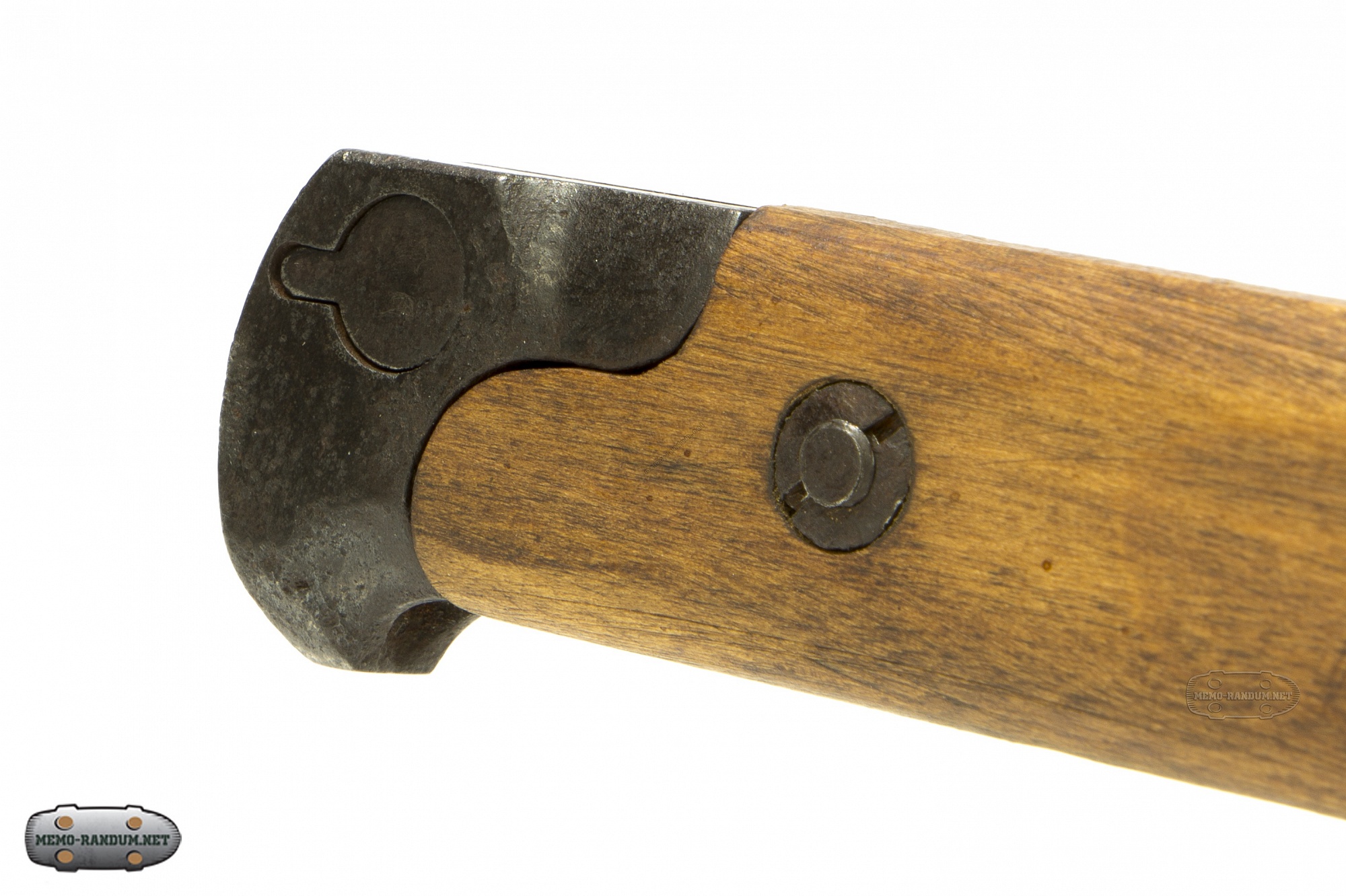

Длина клинка – 360 мм, ширина – 28 мм. Рукоять образована двумя деревянными щечками, скреплёнными с хвостовиком двумя винтами. В стальной головке рукояти штыка – Т-образный паз и пружинная защелка.

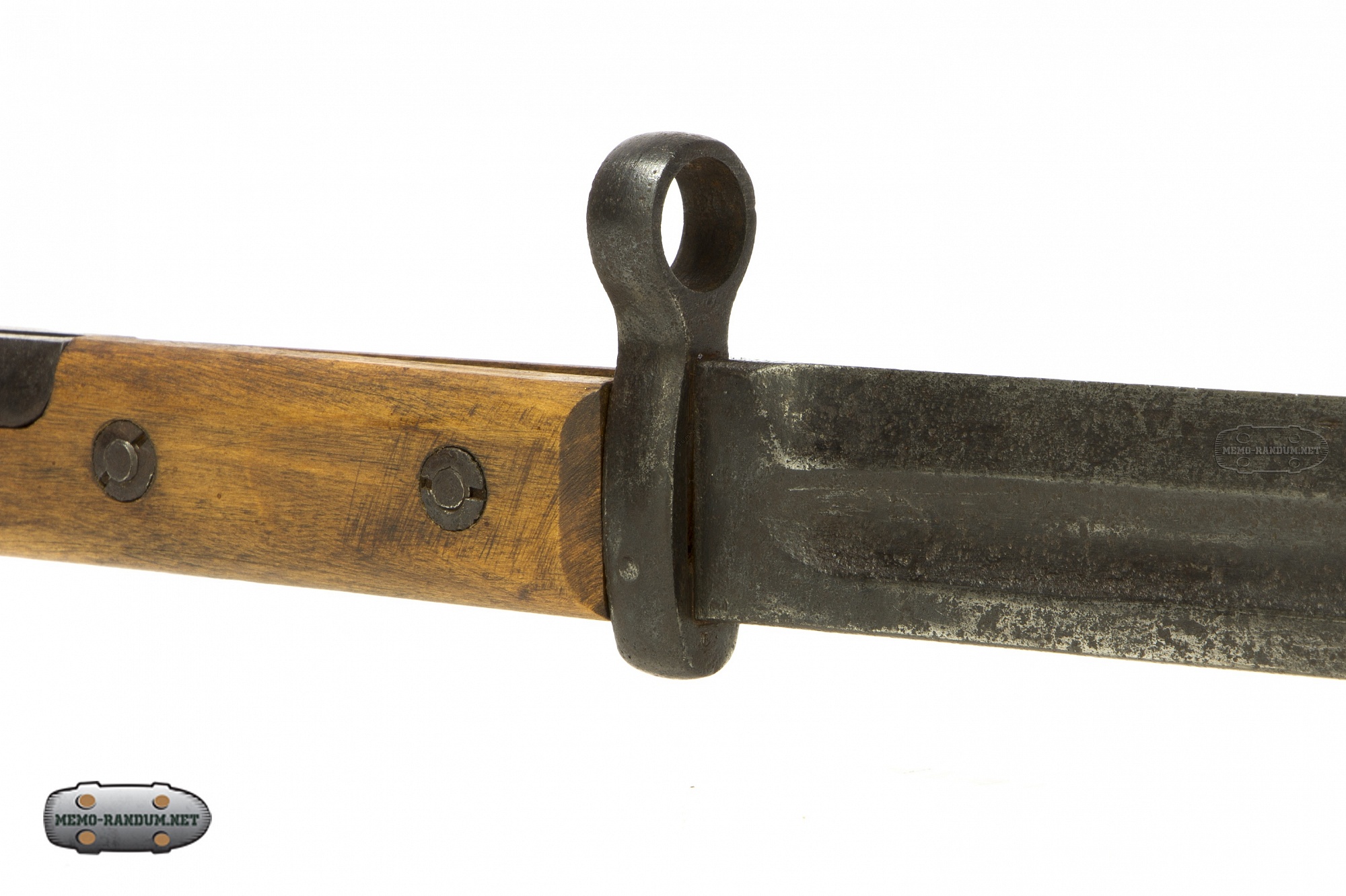

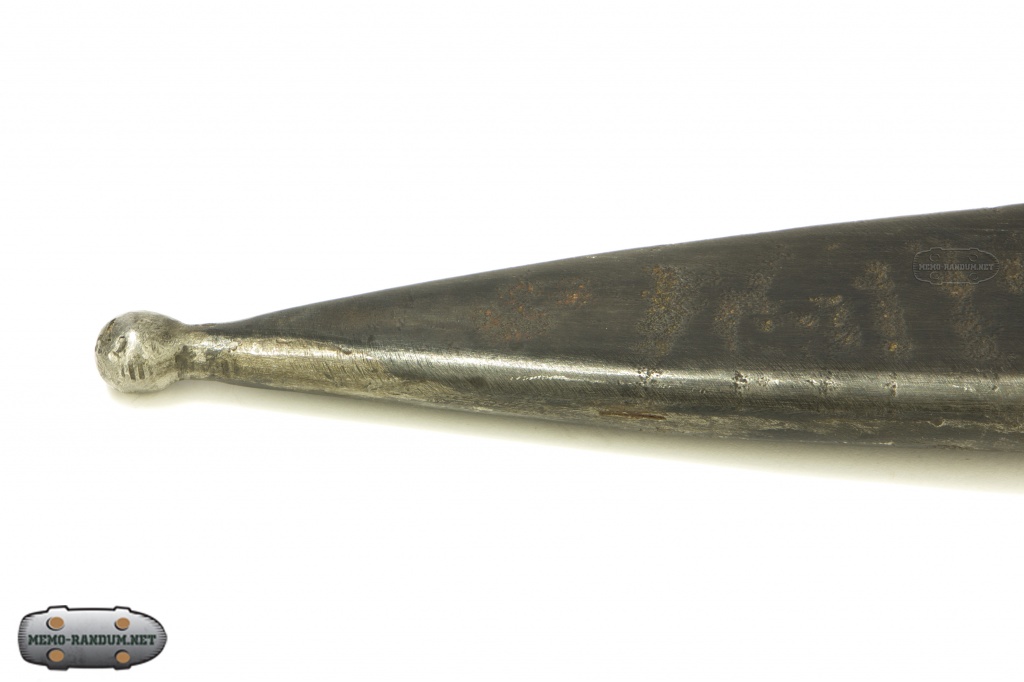

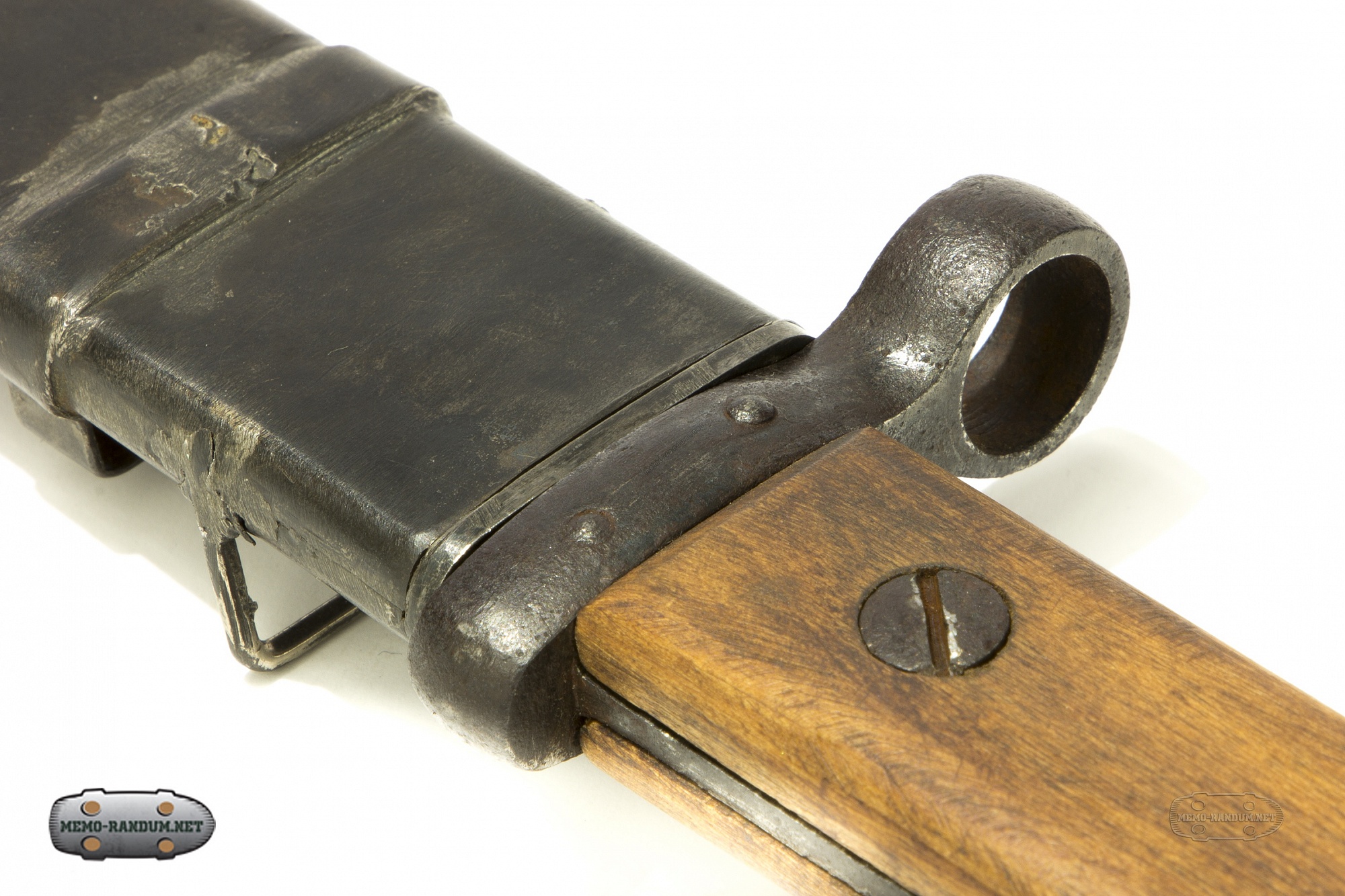

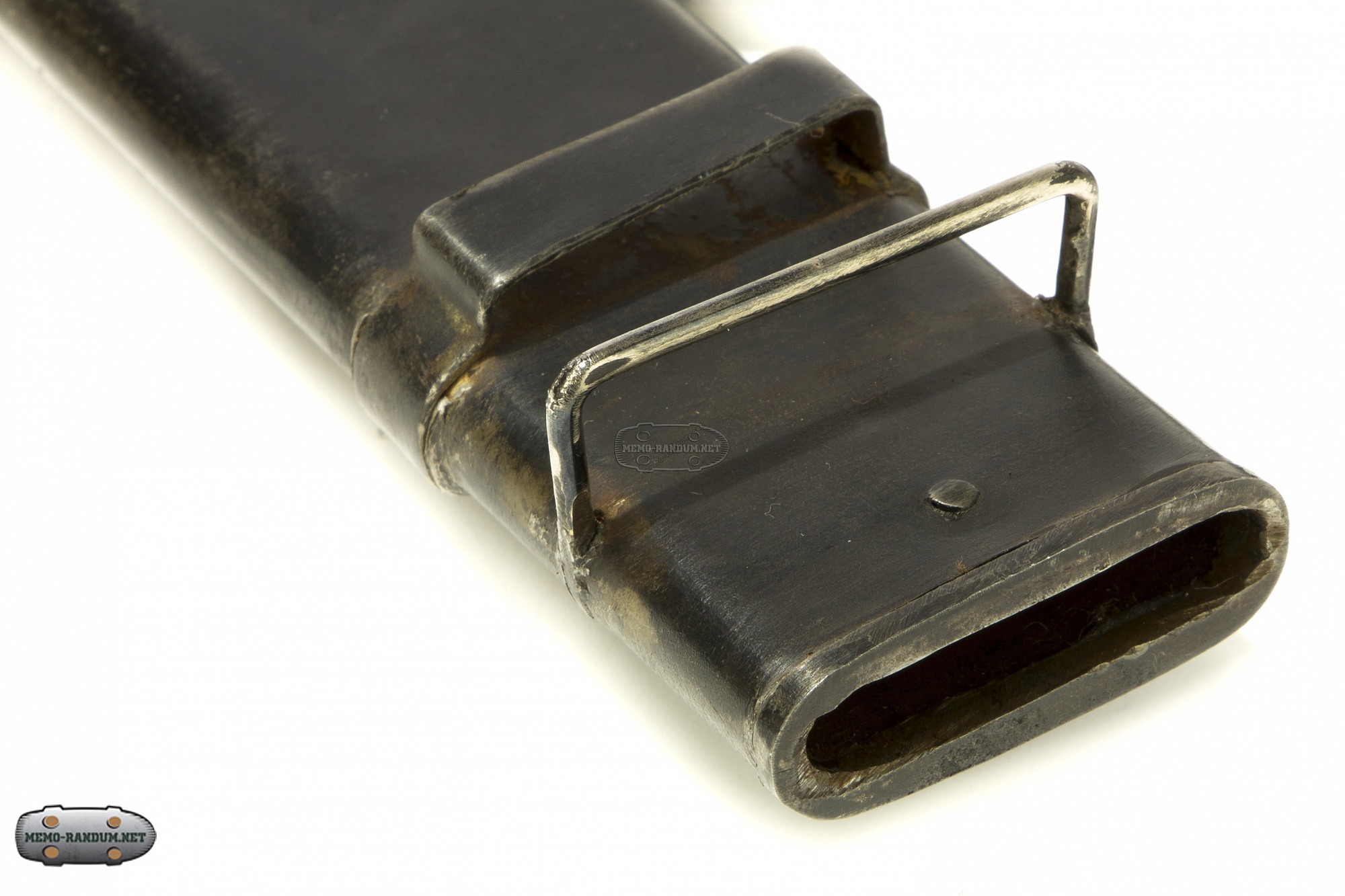

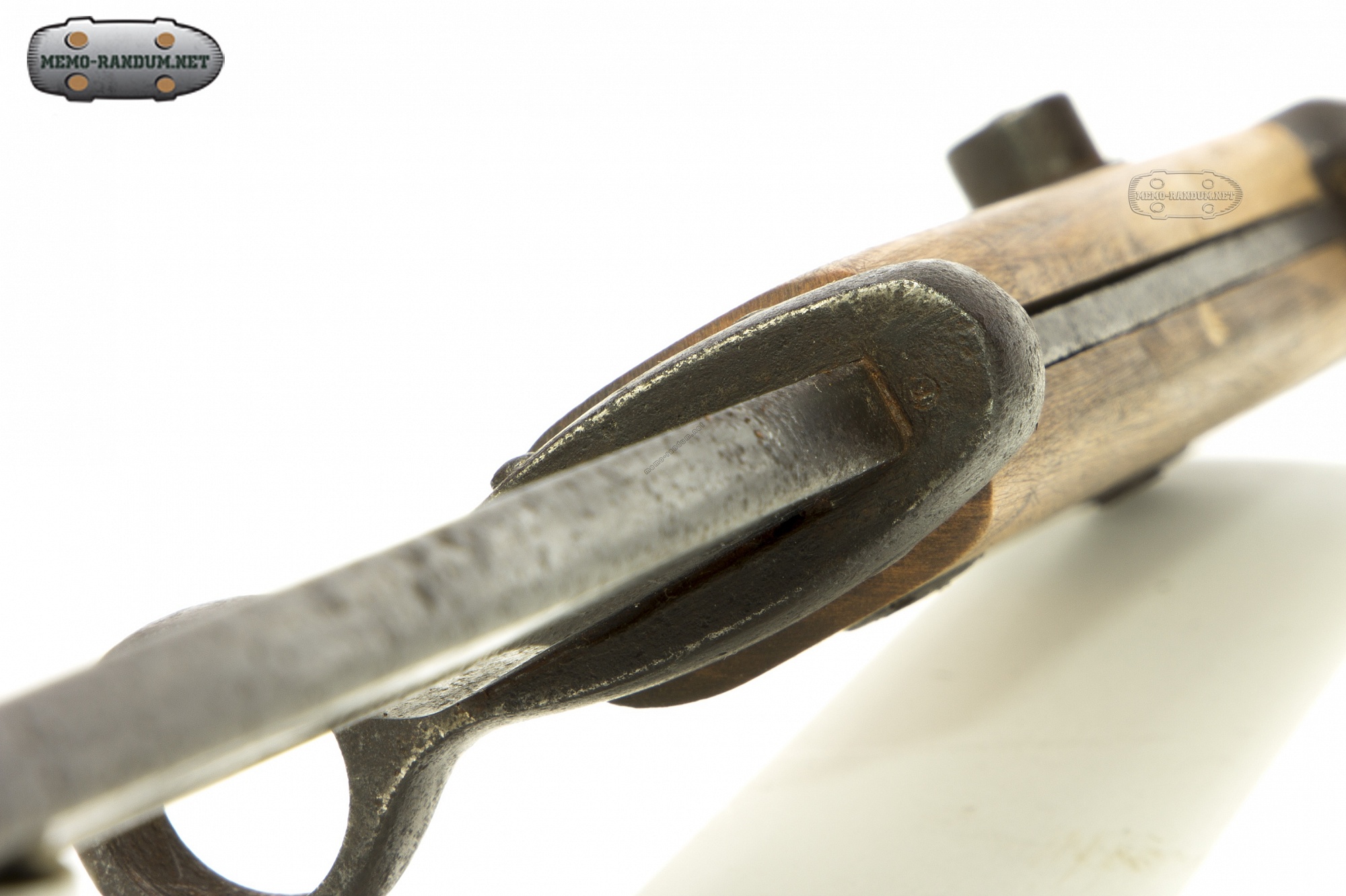

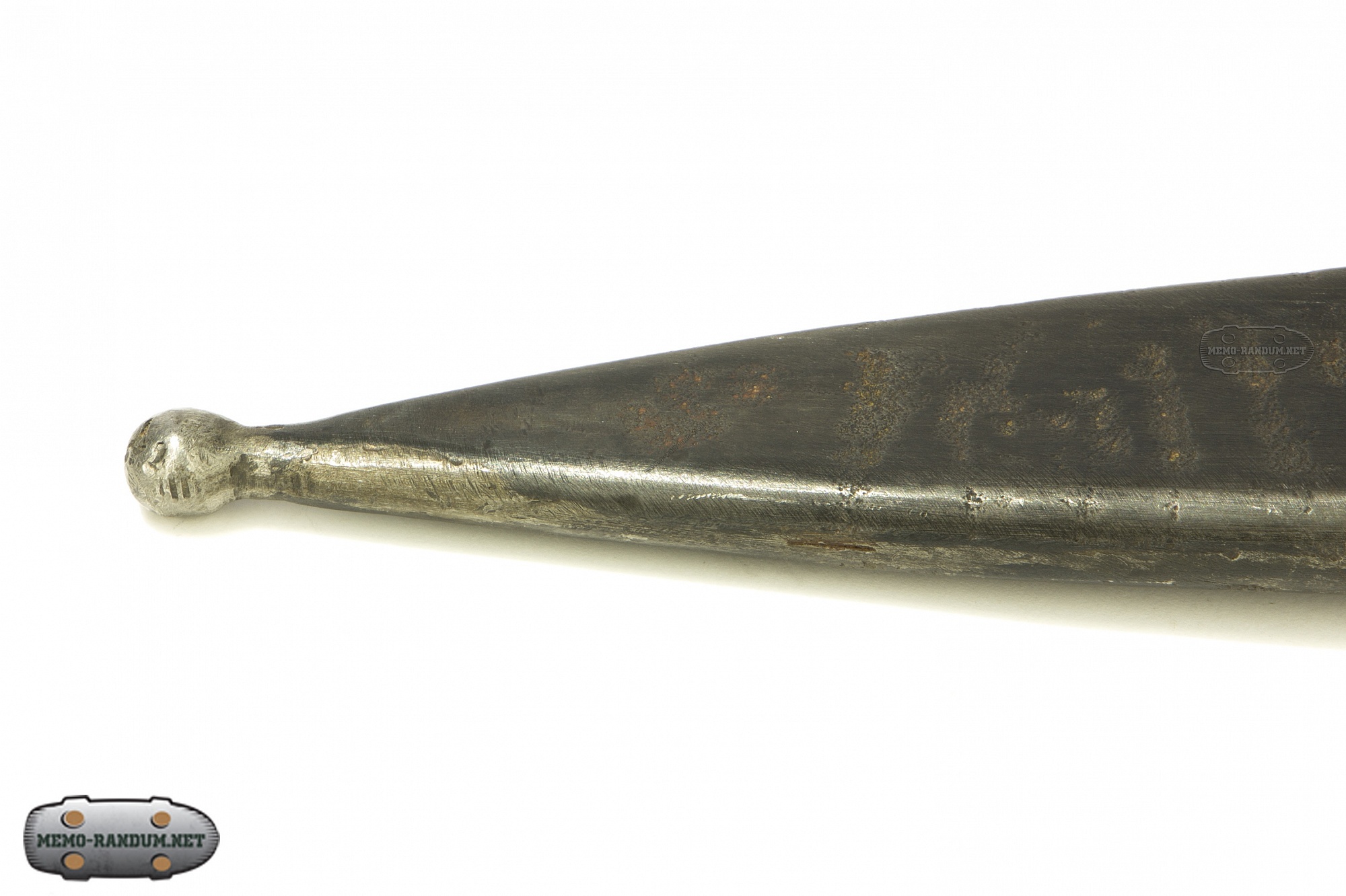

Крестовина прямая, изготовлена из стали. Кольцо крестовины, расположенное со стороны лезвия клинка, имеет внутренний диаметр 14 мм. Ножны стальные, со вставным подпружиненным устьем, двумя скобками для ремня и шариком на конце. На скобах закрепляется кожаный или брезентовый подвес.

источник текста:https://warstory.ru/articles/shtyki/shtyki-rossii-sssr/shtyk-k-svt-38/

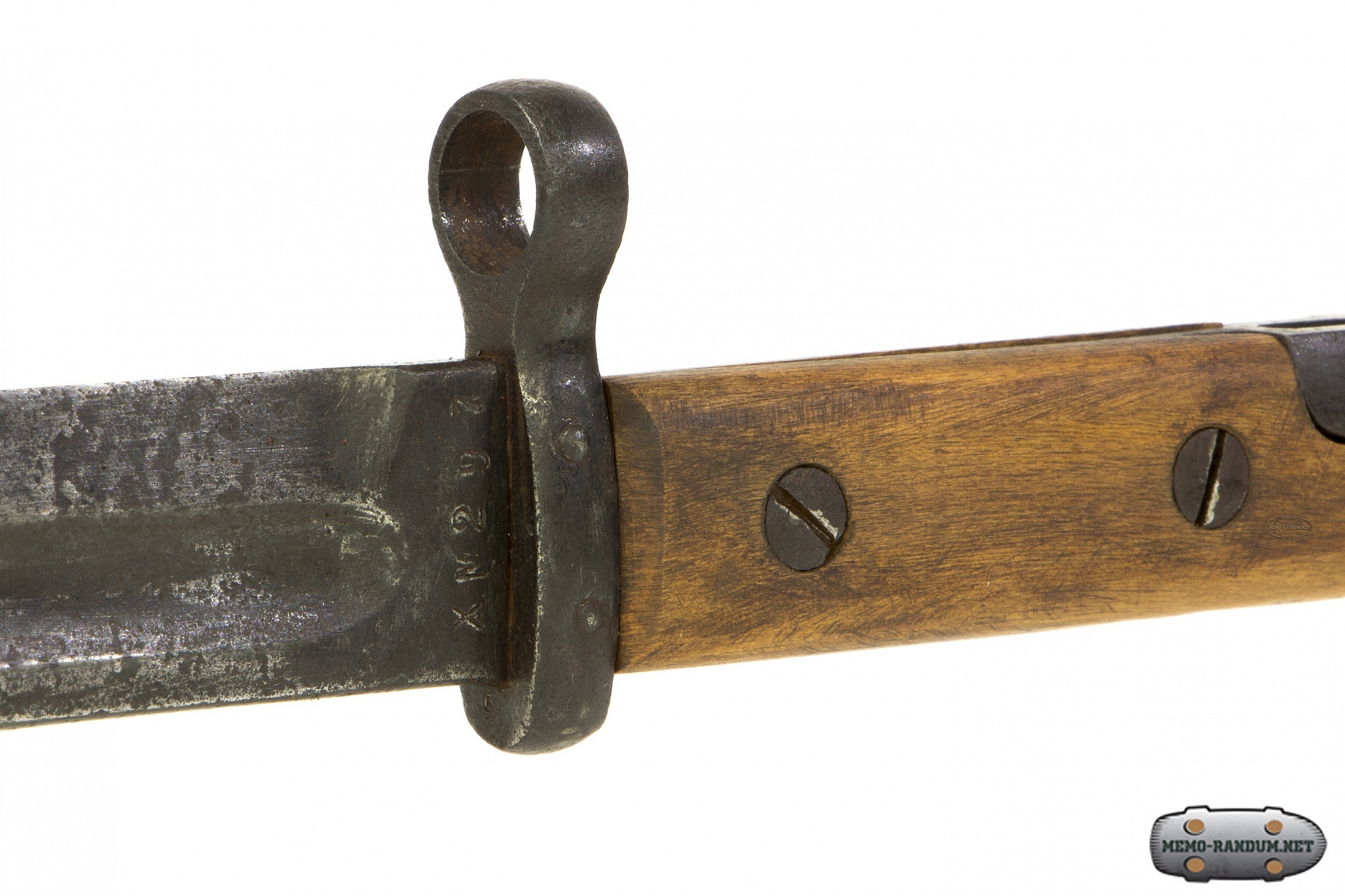

В задней части клинка закреплялась крестовина, выполненная в виде металлической пластинки с удлиненной верхней частью. В последней предусматривалось кольцо диаметром 14 мм для крепления на стволе винтовки. Головка рукоятки была выполнена из металла и имела устройство для установки на оружии. В ее задней поверхности имелся глубокий паз в виде перевернутой «Т». Также имелась подпружиненная защелка, управляемая кнопкой на левой поверхности рукоятки. Пространство между крестовиной и металлической головкой закрывалось двумя деревянными щечками на винтах или заклепках.

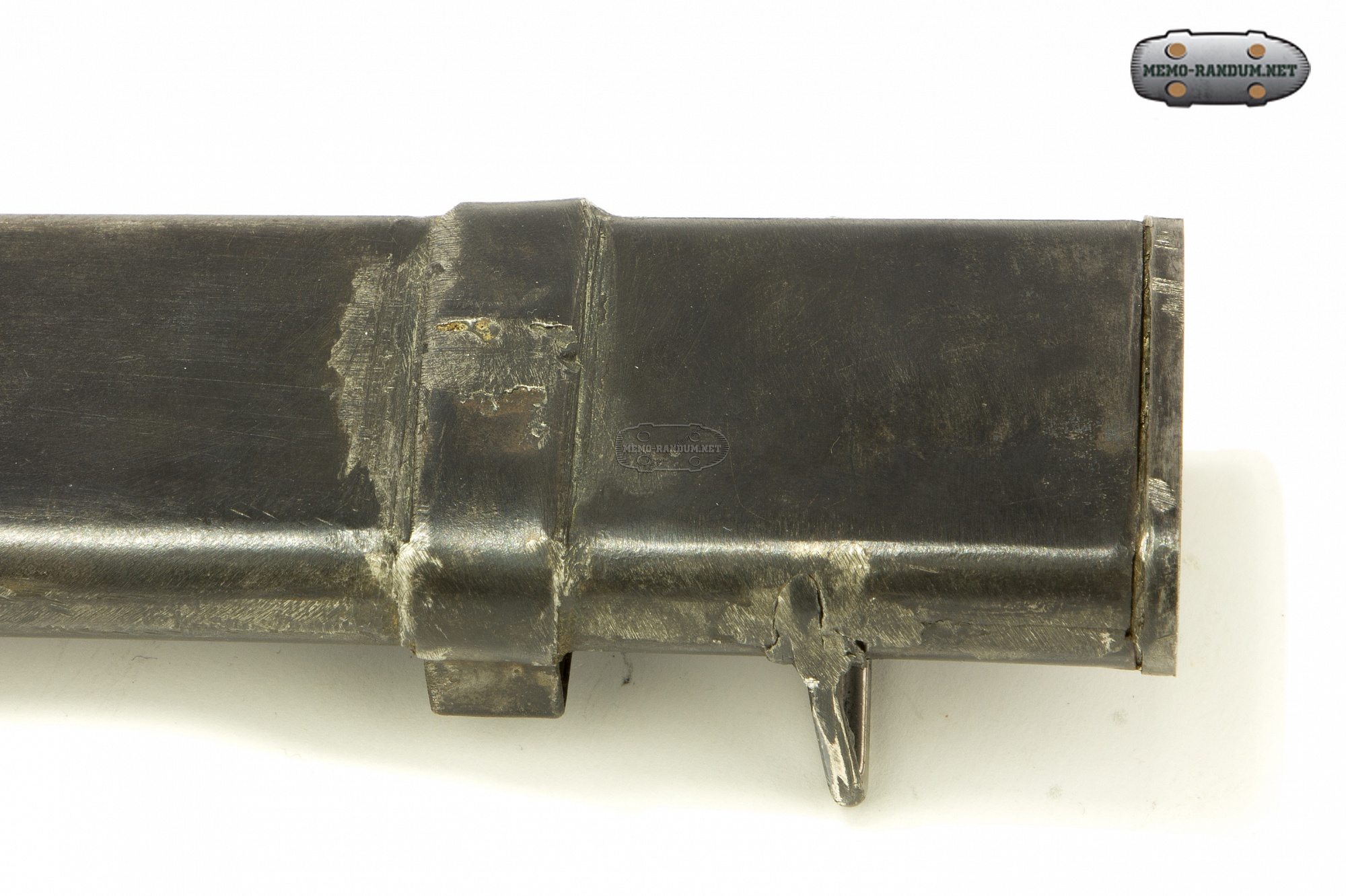

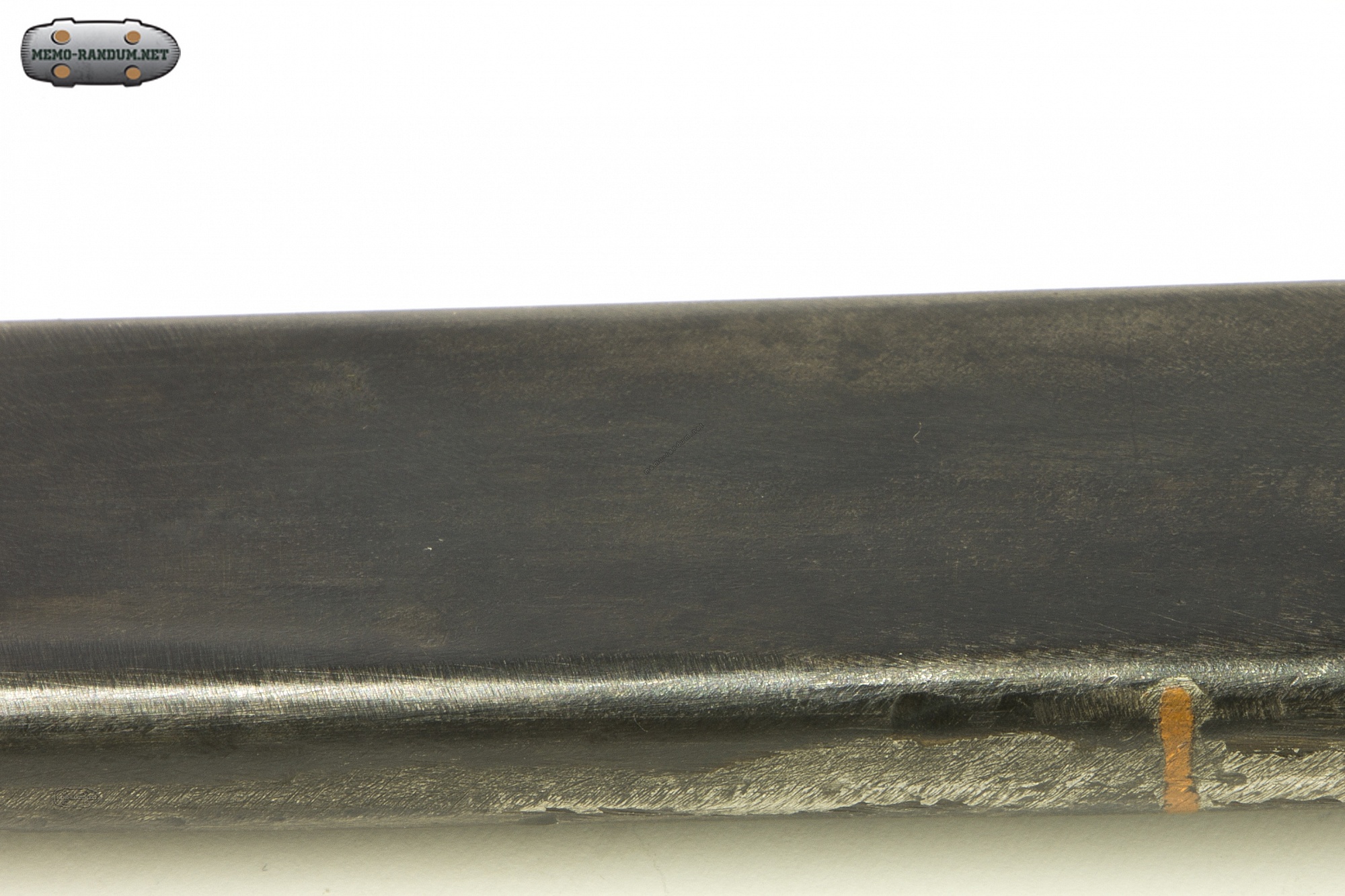

Штыки для СВТ-38 комплектовались ножнами для переноски. Основная их деталь выполнялась из металла. К ней при помощи одного или двух металлических колец прикреплялась кожаная или матерчатая лента, согнутая в петлю. При помощи этой петли ножны закреплялись на ремне солдата. Конструкция ножен позволяла переносить клинок и, при необходимости, быстро извлекать его для установки на оружие или использования в иных целях.

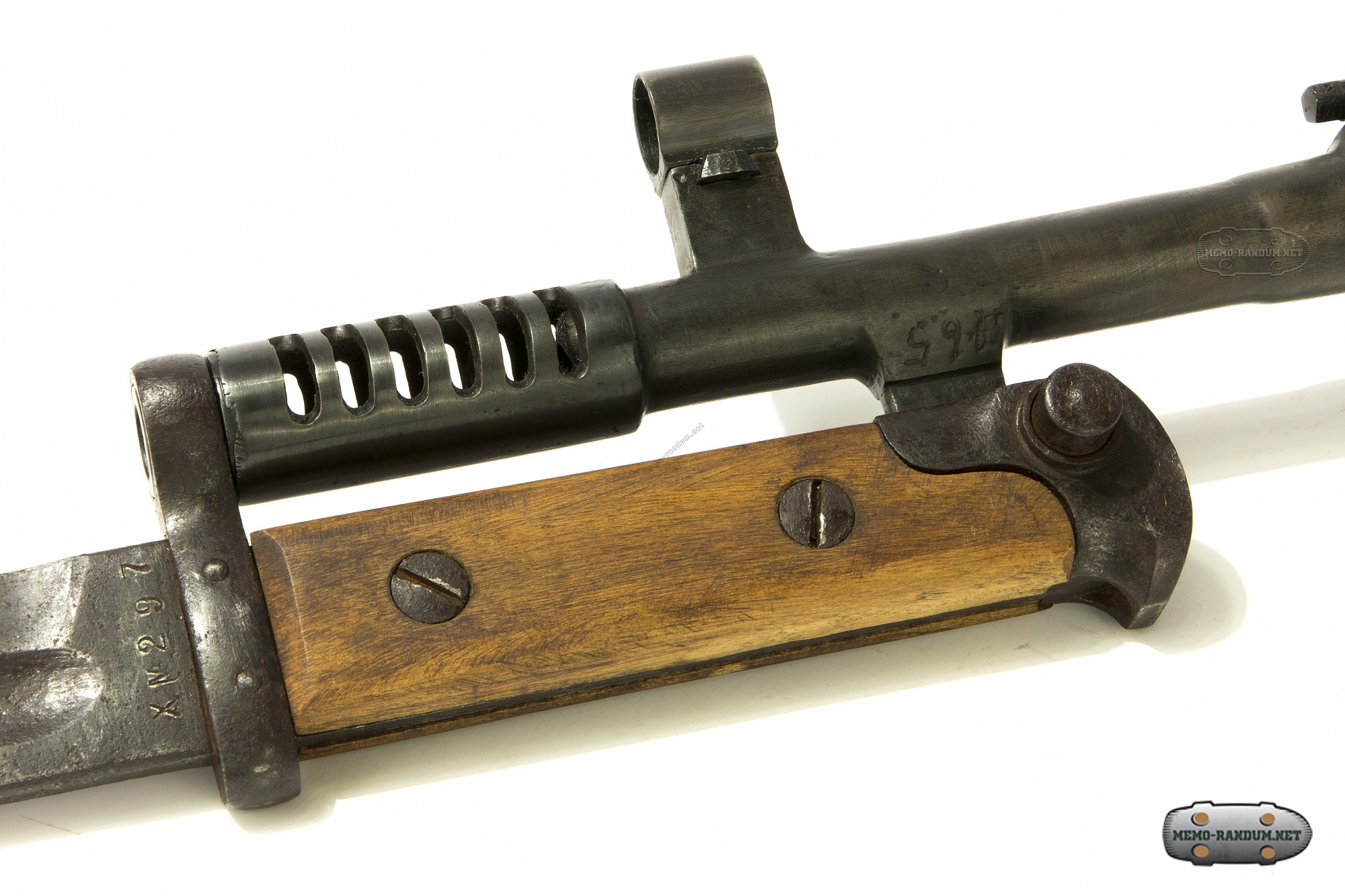

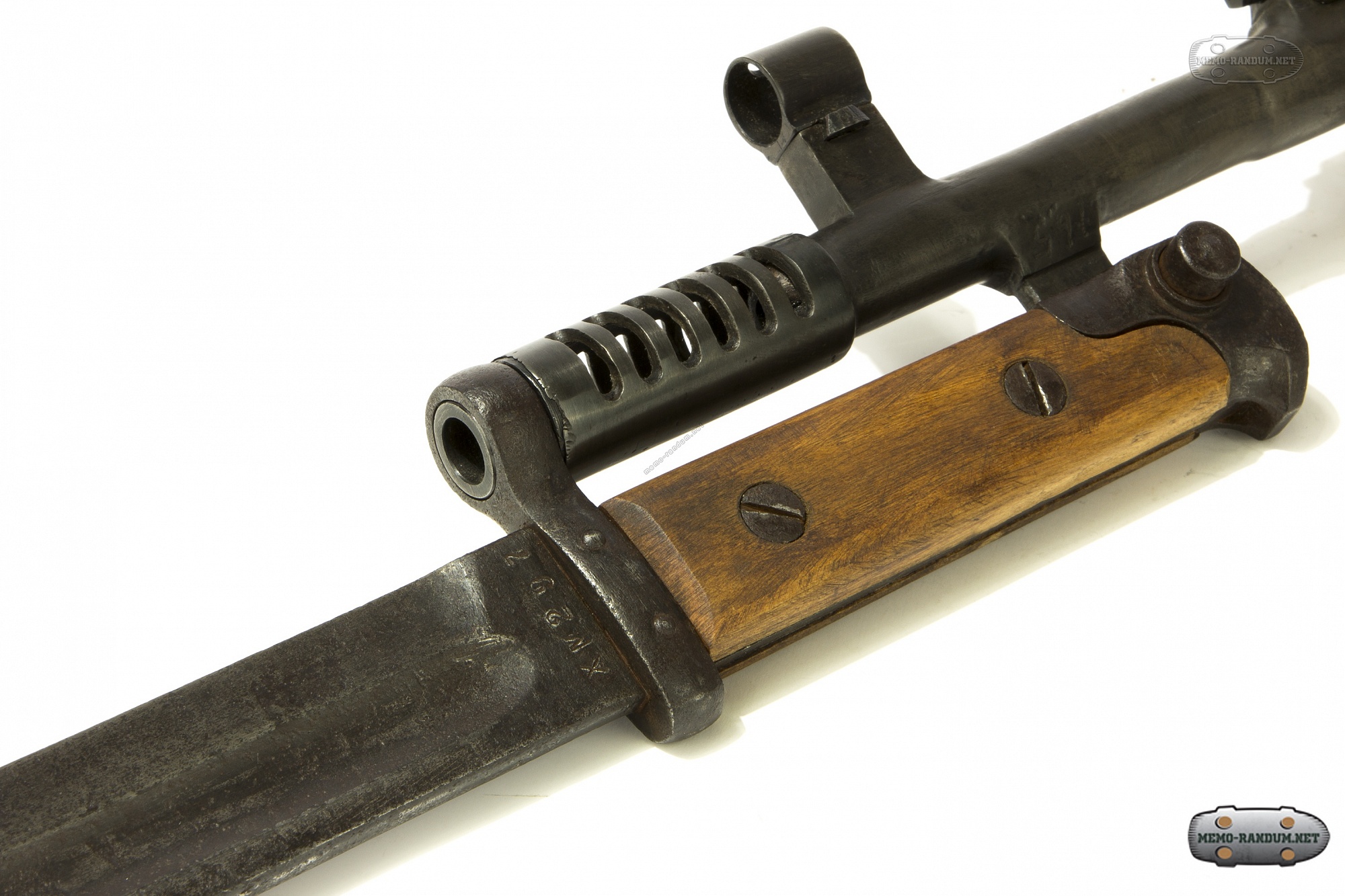

Для установки штыка на винтовку СВТ-38 следовало вынуть клинок из ножен и приставить к передней части оружия. При этом дульная часть ствола должна была попасть в кольцо крестовины, а Т-образный кронштейн следовало поместить в соответствующий паз в головке рукоятки. При смещении штыка по направлению к прикладу кольцо надевалось на дуло, а кронштейн ствола входил в паз и фиксировался в нем защелкой. При сравнительной простоте такая конструкция систем установки обеспечивала требуемую жесткость и прочность крепления.

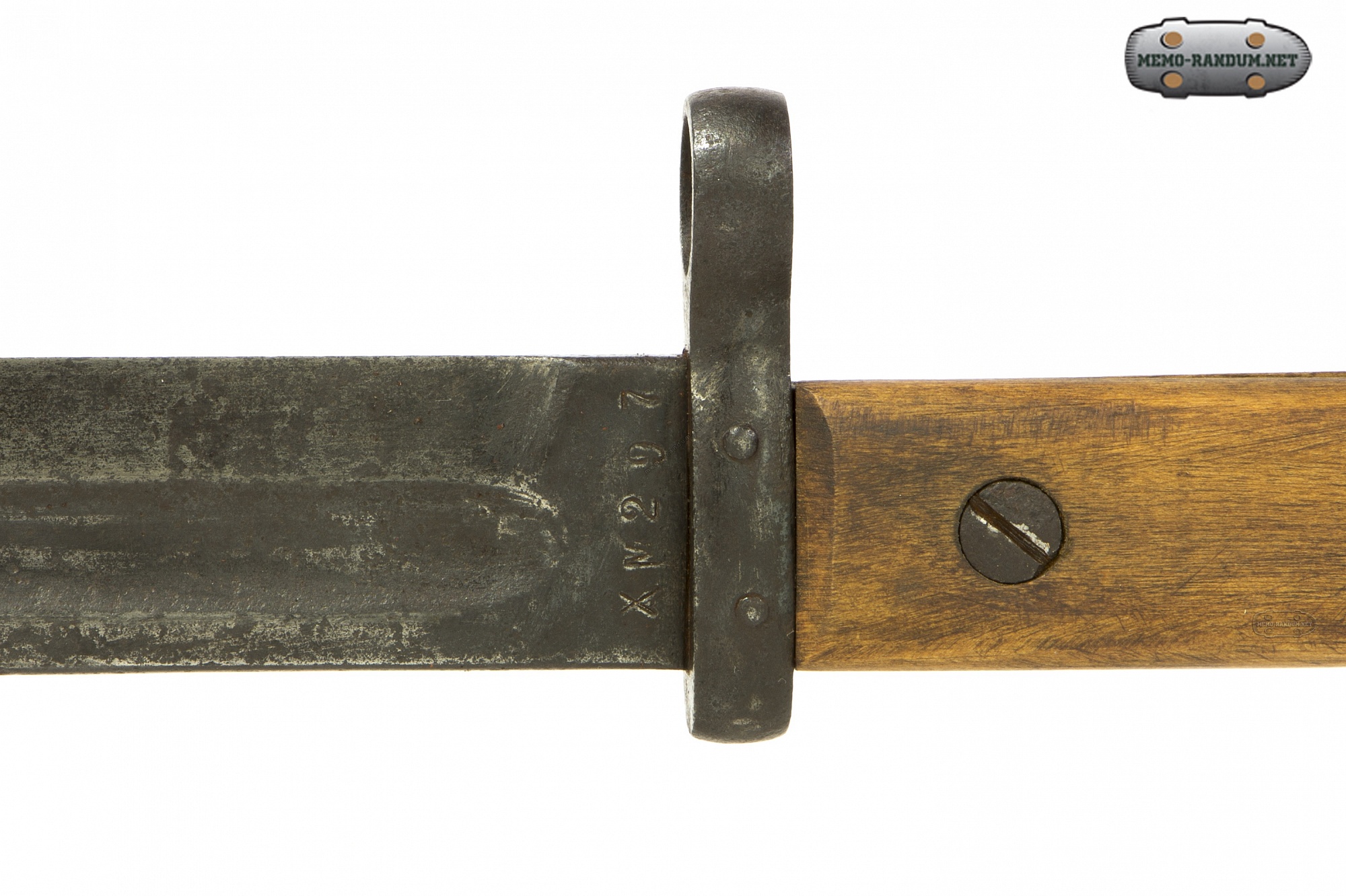

7,62-мм самозарядная винтовка системы Токарева обр. 1938 года была принята на вооружение в 1939-м, и вскоре после этого началось ее серийное производство. Сборка новых винтовок была развернута на Тульском и Ижевском оружейных заводах. Там же производились и штык-ножи. Имеются сведения о производстве штыков для СВТ-38 и на некоторых других предприятиях. Заводы-изготовители маркировали свои изделия при помощи «фирменных» клейм и номеров. В зависимости от партии и периода производства маркировка могла наноситься на боковую поверхность крестовины, пяту клинка или даже на щечку рукояти. Использованные обозначения так же зависели от времени производства и завода-изготовителя.


Системы винтовки для монтажа штыка имели достаточно простую конструкцию. Штык-нож должен был устанавливаться на дульную часть надульника винтовки и фиксироваться при помощи кронштейна в виде перевернутой «Т», установленного под стволом. При этом клинок жестко фиксировался на своем месте и мог быть снят только при воздействии на защелку. Конструкция винтовки и штыка позволяла наносить колющие и режущие удары.

После окончания Великой Отечественной войны самозарядные винтовки Токарева и их модификации были признаны устаревшими и отправились на хранение или на утилизацию. Кроме того, значительное количество оружия было адаптировано к гражданскому использованию и продано населению в качестве охотничьих винтовок. В ходе такой переделки армейские винтовки лишались некоторых элементов, в первую очередь штыков и Т-образных кронштейнов под стволом.
Помимо Красной Армии винтовки Токарева и штыки для них использовались вооруженными силами некоторых дружественных государств. Часть устаревших стрелковых систем передавалось странам Варшавского договора и т.д.
В связи с прекращением производства и эксплуатации винтовок конструкции Ф. В. Токарева штыки активно списывались и отправлялись в переплавку. Тем не менее, достаточно большое количество такого холодного оружия дожило до наших дней.

источник:http://zonwar.ru/xolodnoe/bayonet/SVT-38.html
