Kar. 98AZ или Karabiner 98AZ. 7.92x57mm

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

Технические характеристики Kar 98a

Калибр:
7,92×57
Длина оружия:
1110 мм
Длина ствола:
600 мм
Масса без патронов:
3,9 кг.
Емкость магазина:
5 патронов

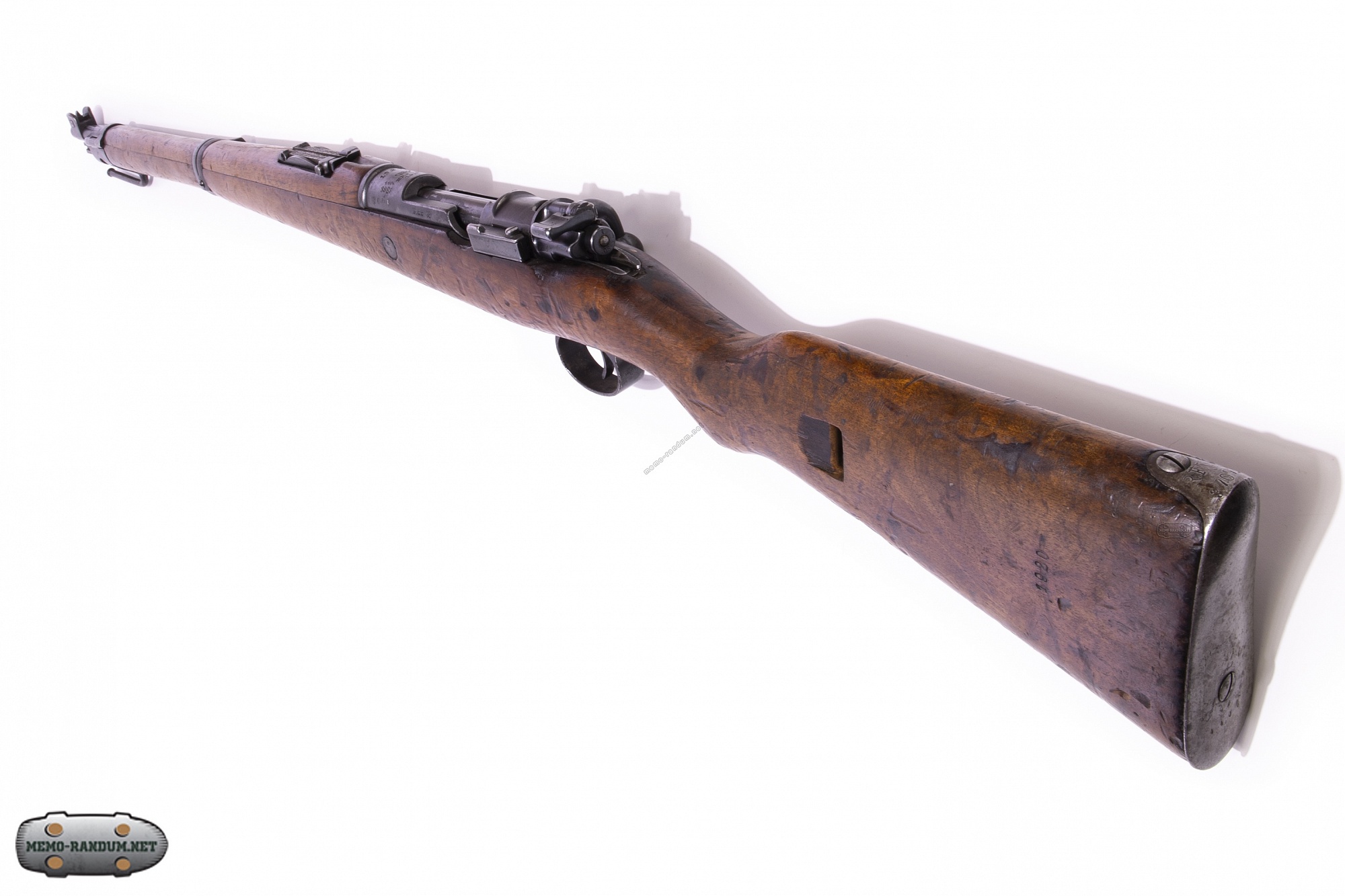

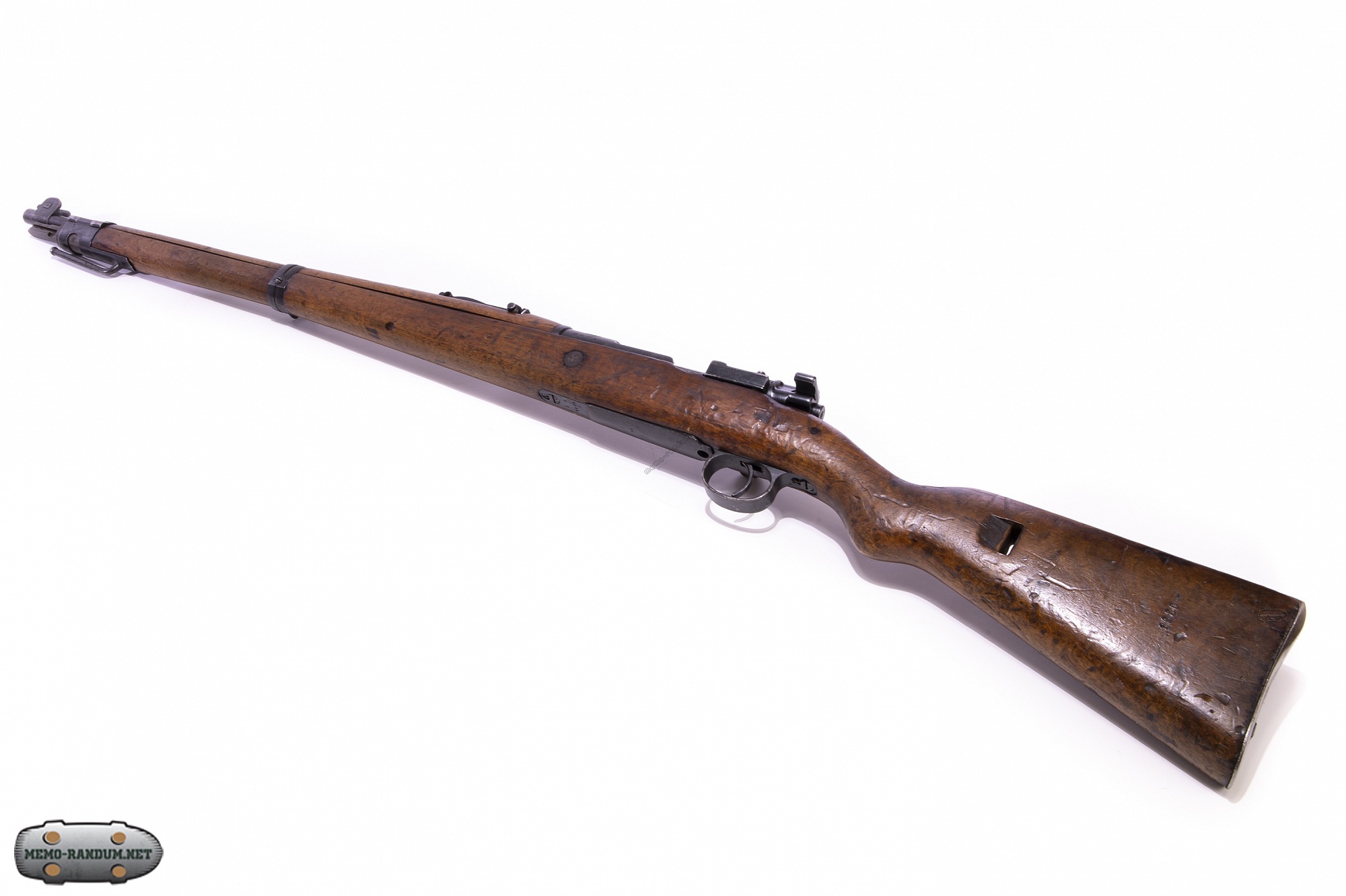

Детальный обзор винтовки (карабина) Kar. 98AZ или Karabiner 98AZ. 7.92x57mm

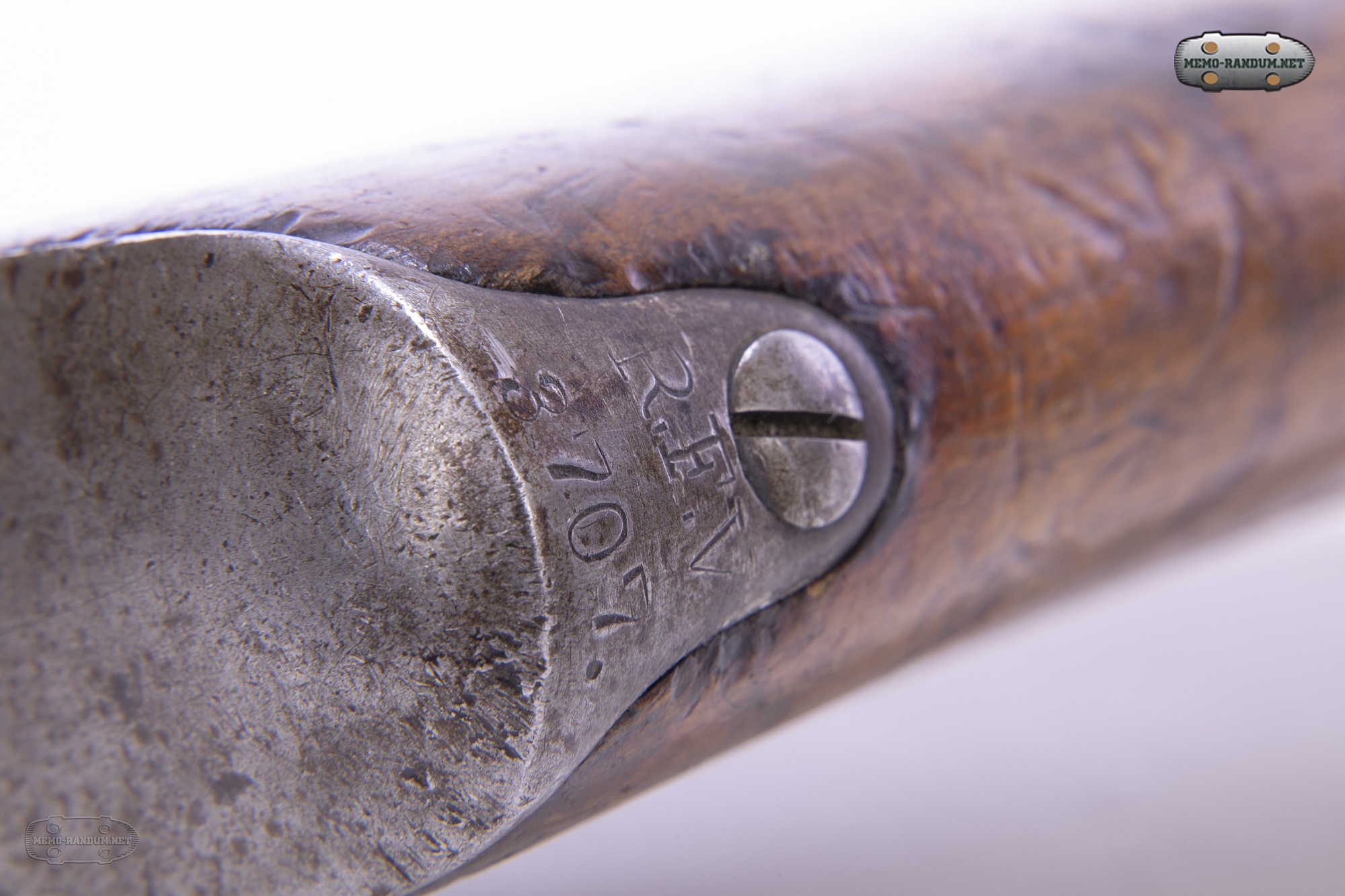

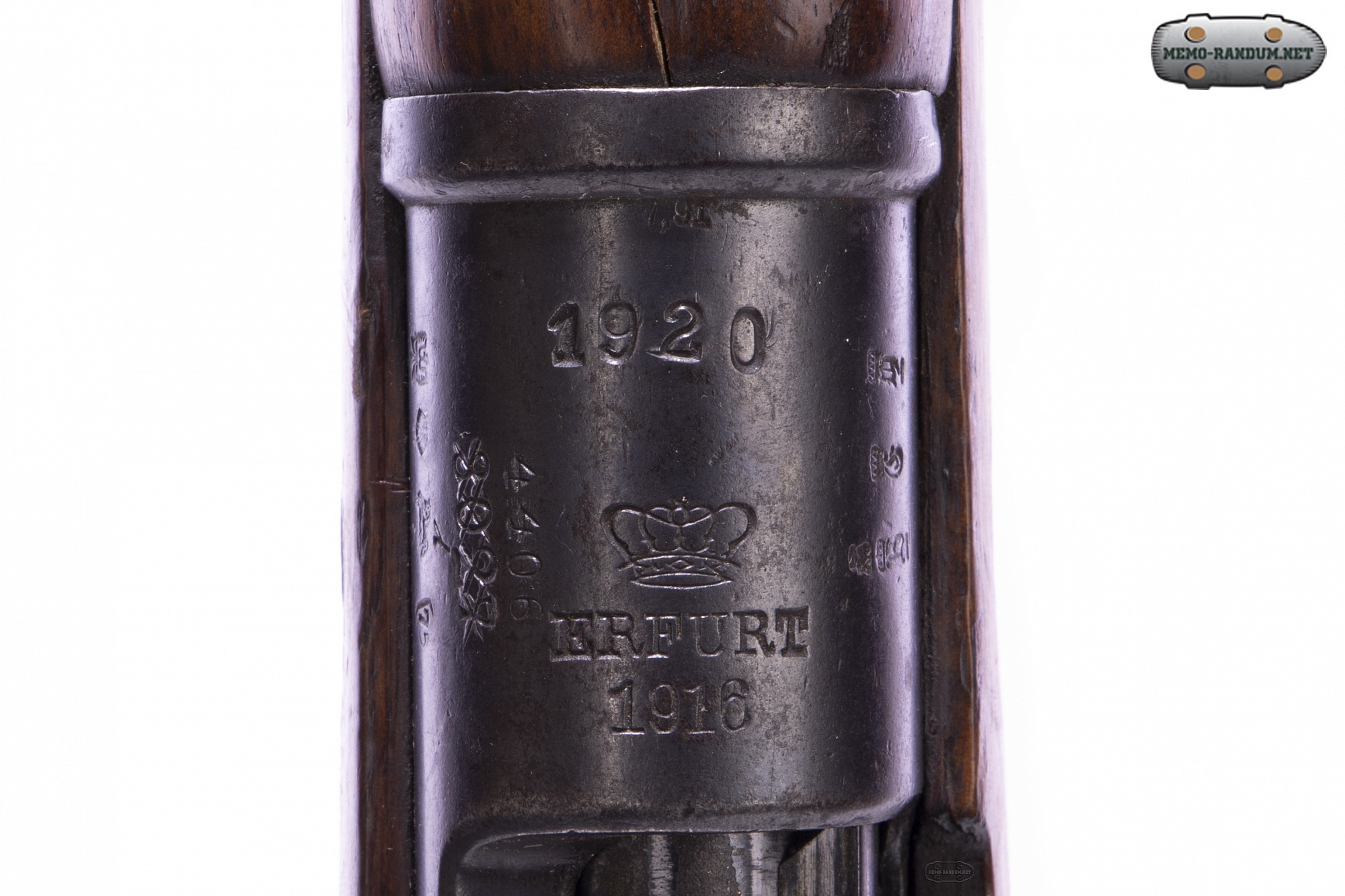

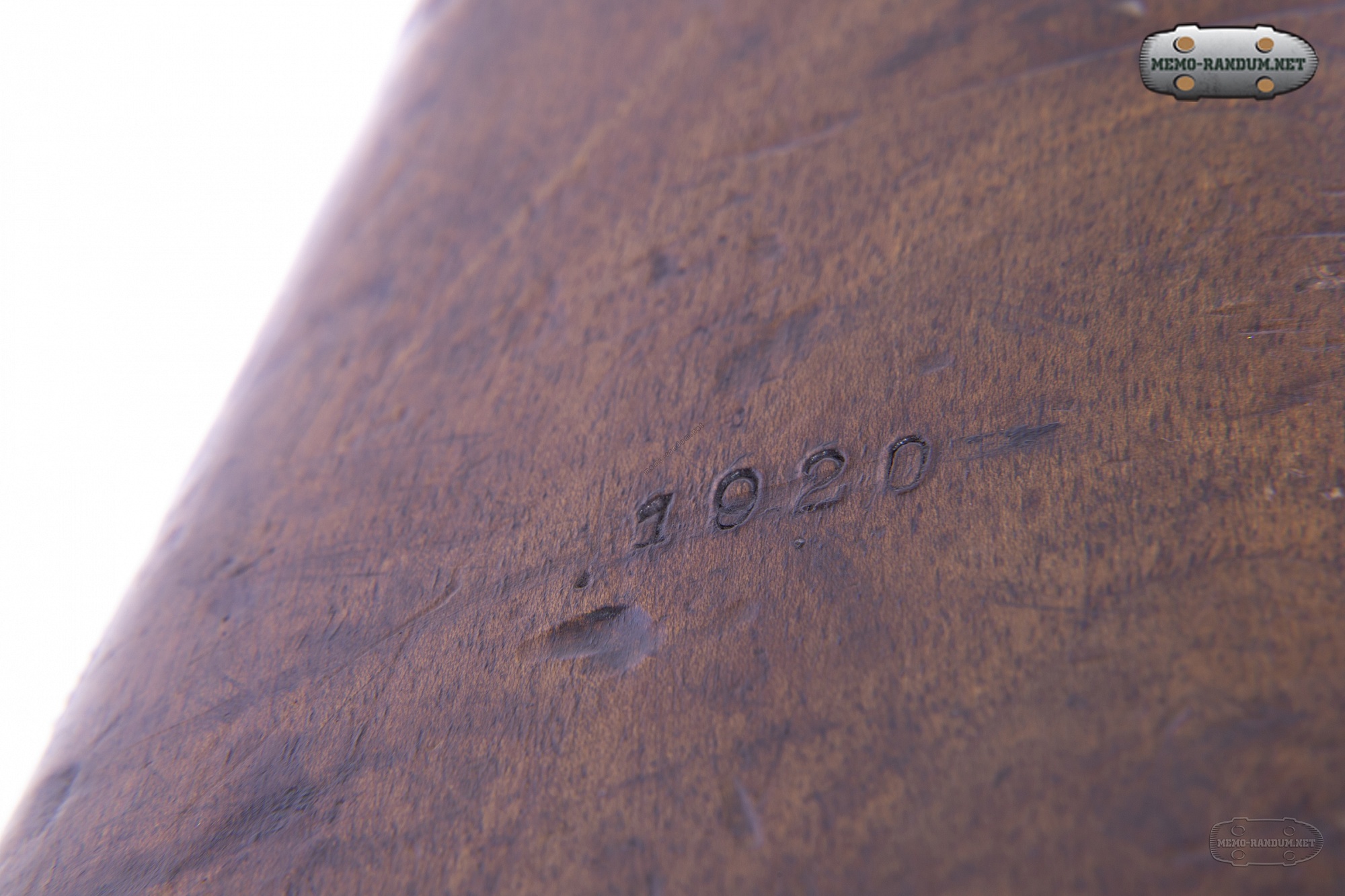

1920 ERFURT 1916 / R.F.V. 3707.

Укороченная версия Gewehr 98 первоначально предназначалась для кавалерии и вспомогательных подразделений. Модель Kar 98, с укороченным стволом, чем у G98, выпускалась с 1899 по 1908 год.

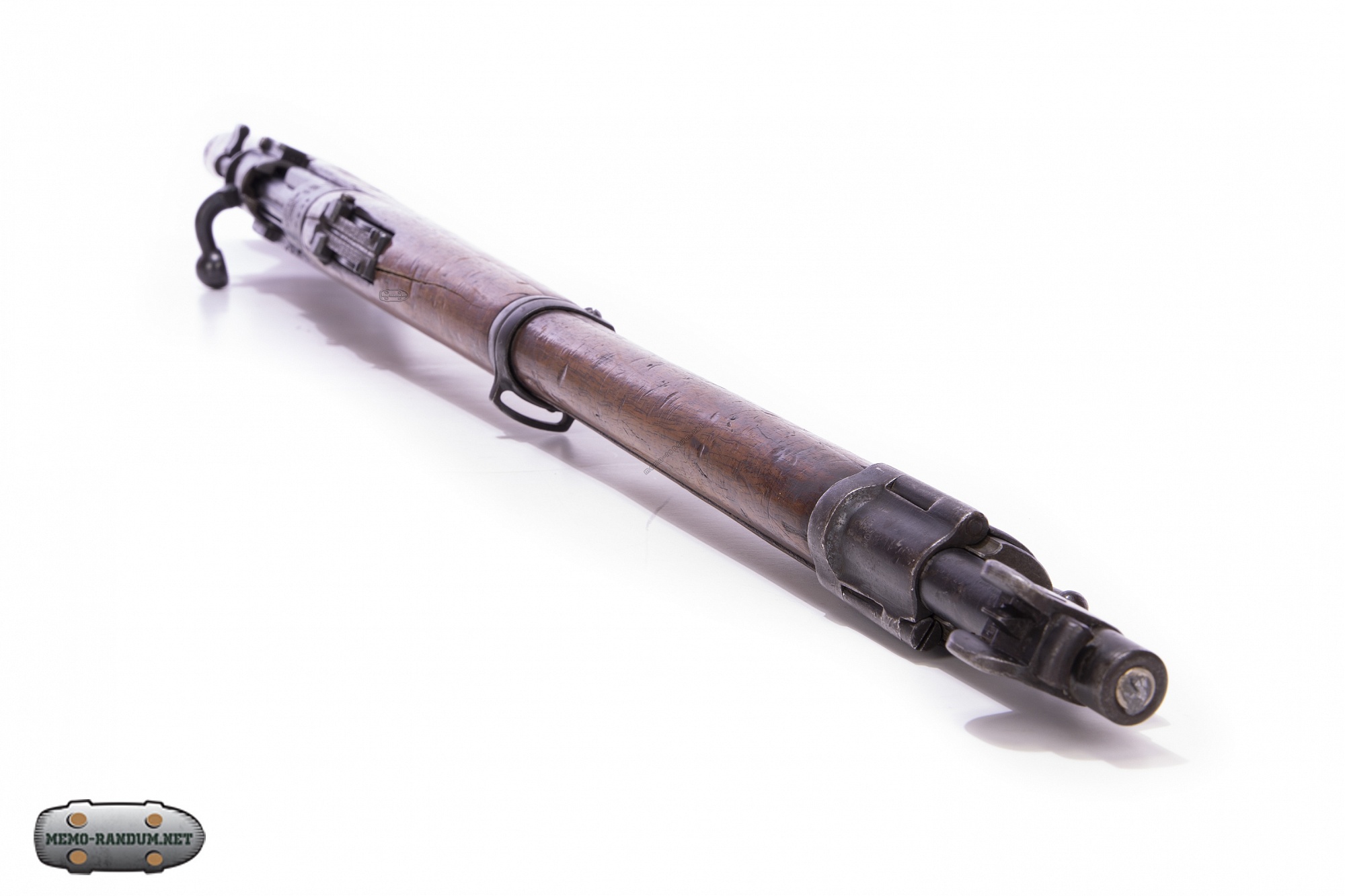

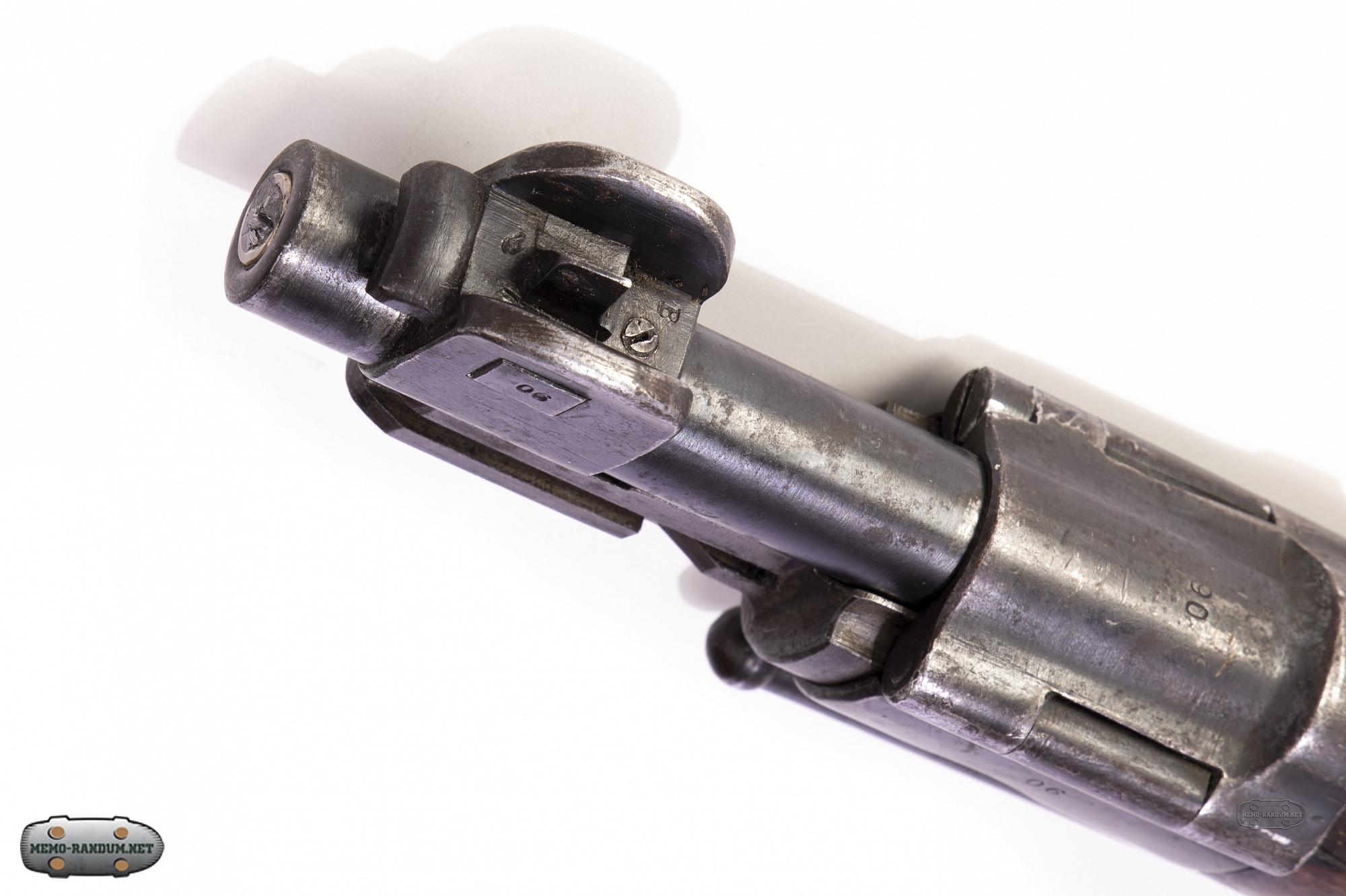

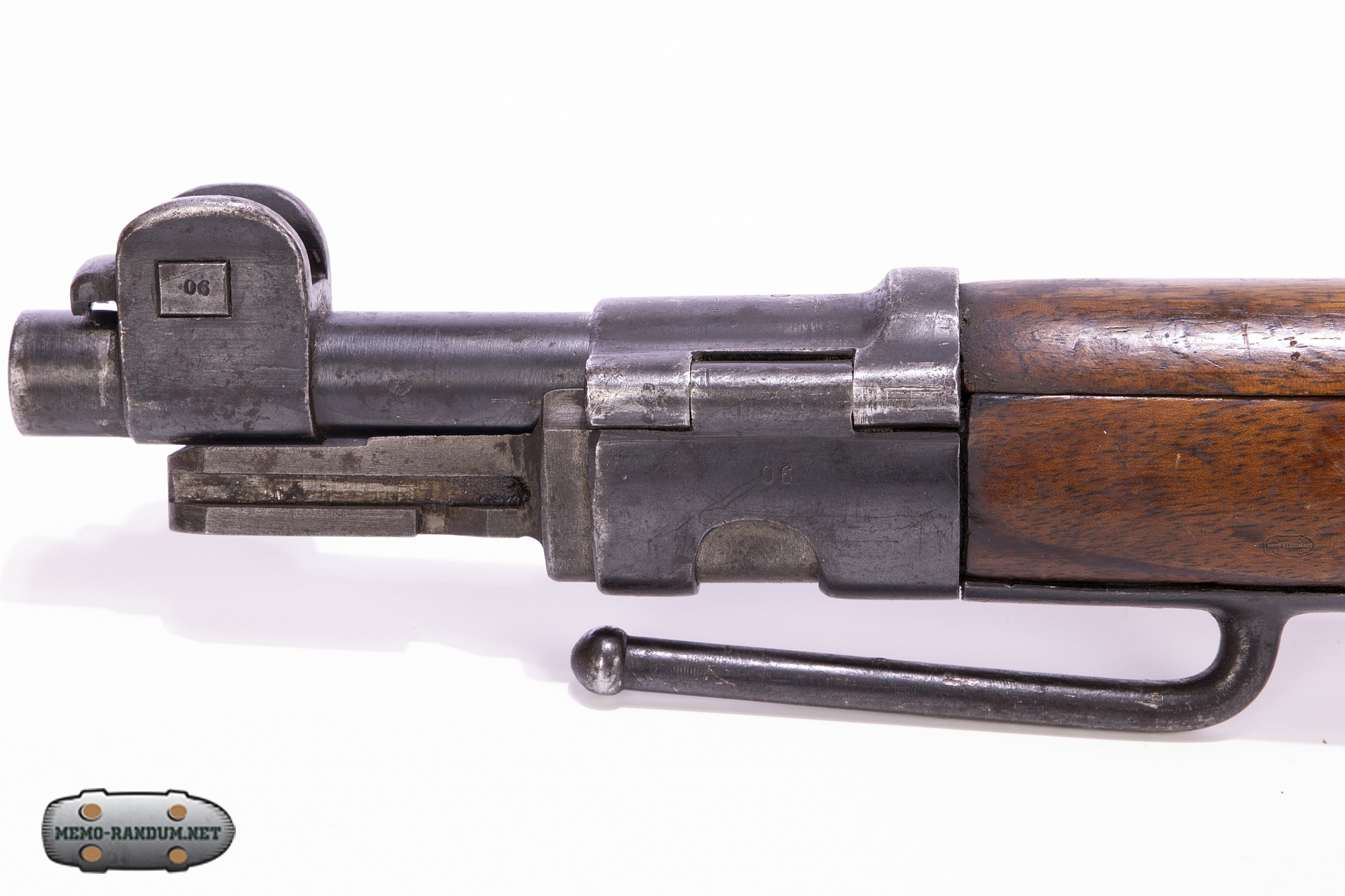

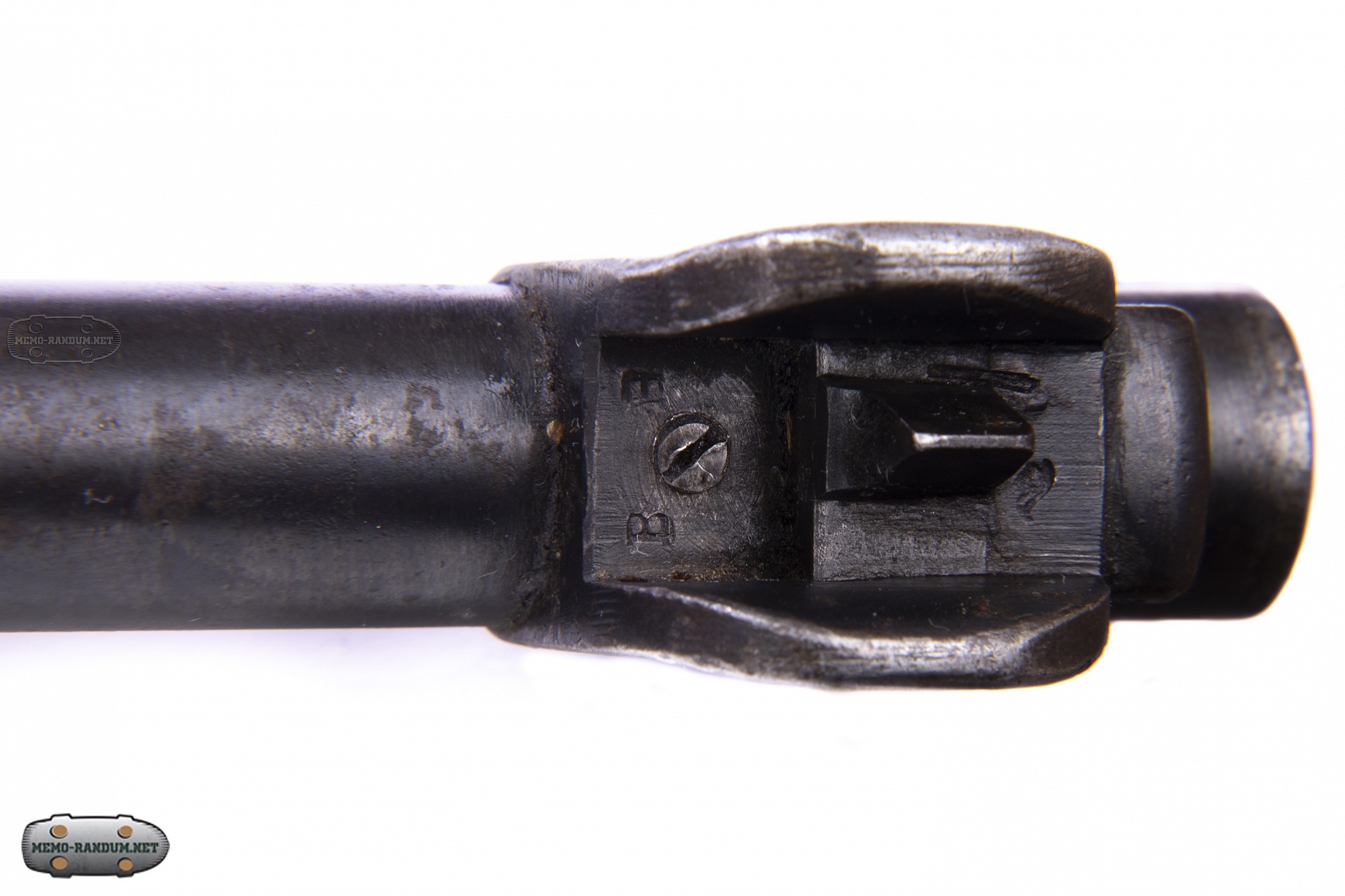

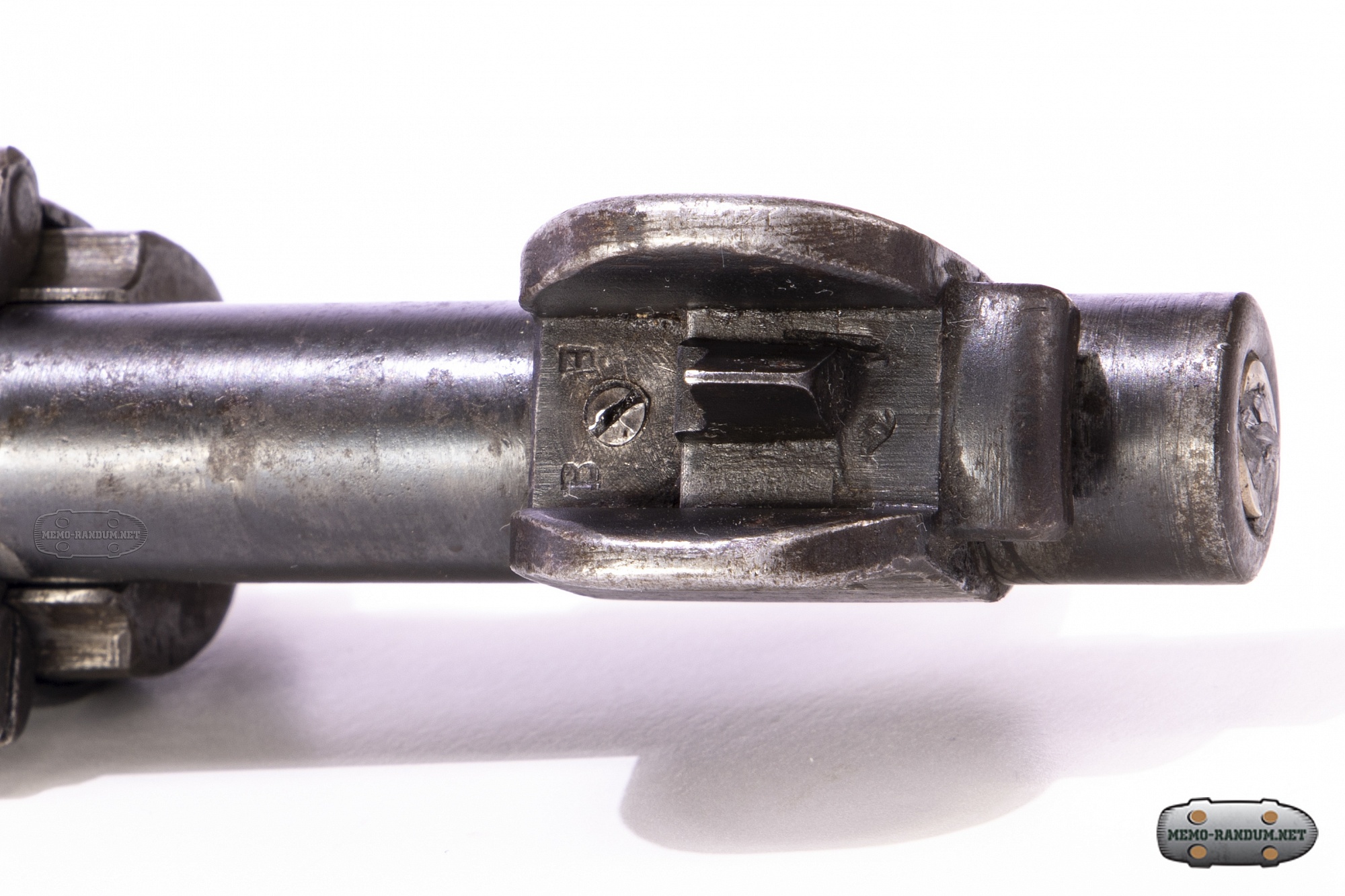

Дульный срез, мушка и кольцо ствольной коробки Karabiner 98AZ

С 1900 года началось производство карабина Karabiner 98, длиной 945 мм и массой 3,33 кг. От винтовки он отличался загнутым стеблем рукоятки затвора, укороченной до 1200 м разметкой секторного прицела, ствольной накладкой до дульного среза и отсутствием кронштейна для штыка. В 1902 году производство карабина было прекращено из-за невозможности использовать его в артиллерии, а вместо него был начат выпуск Karabiner 98A. Эта модель оснащалась кронштейном для штыка, поэтому наконечник ложи был смещен назад, а часть ствольной накладки оказалась перед наконечником. Производство этого карабина длилось до 1905 года, пока не выяснилось, что при стрельбе новыми патронами с остроконечной пулей дульная вспышка и грохот слишком усилились.

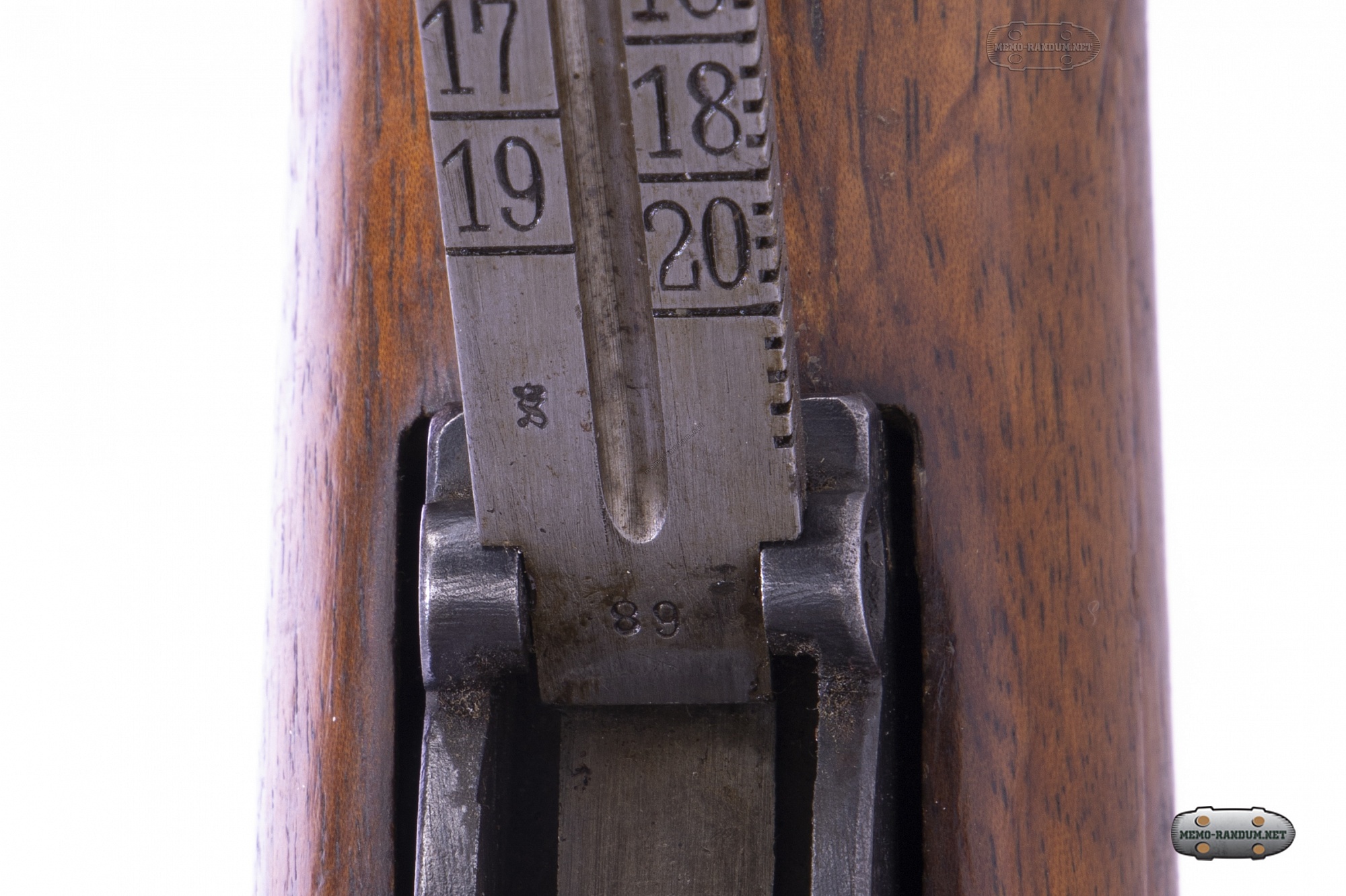

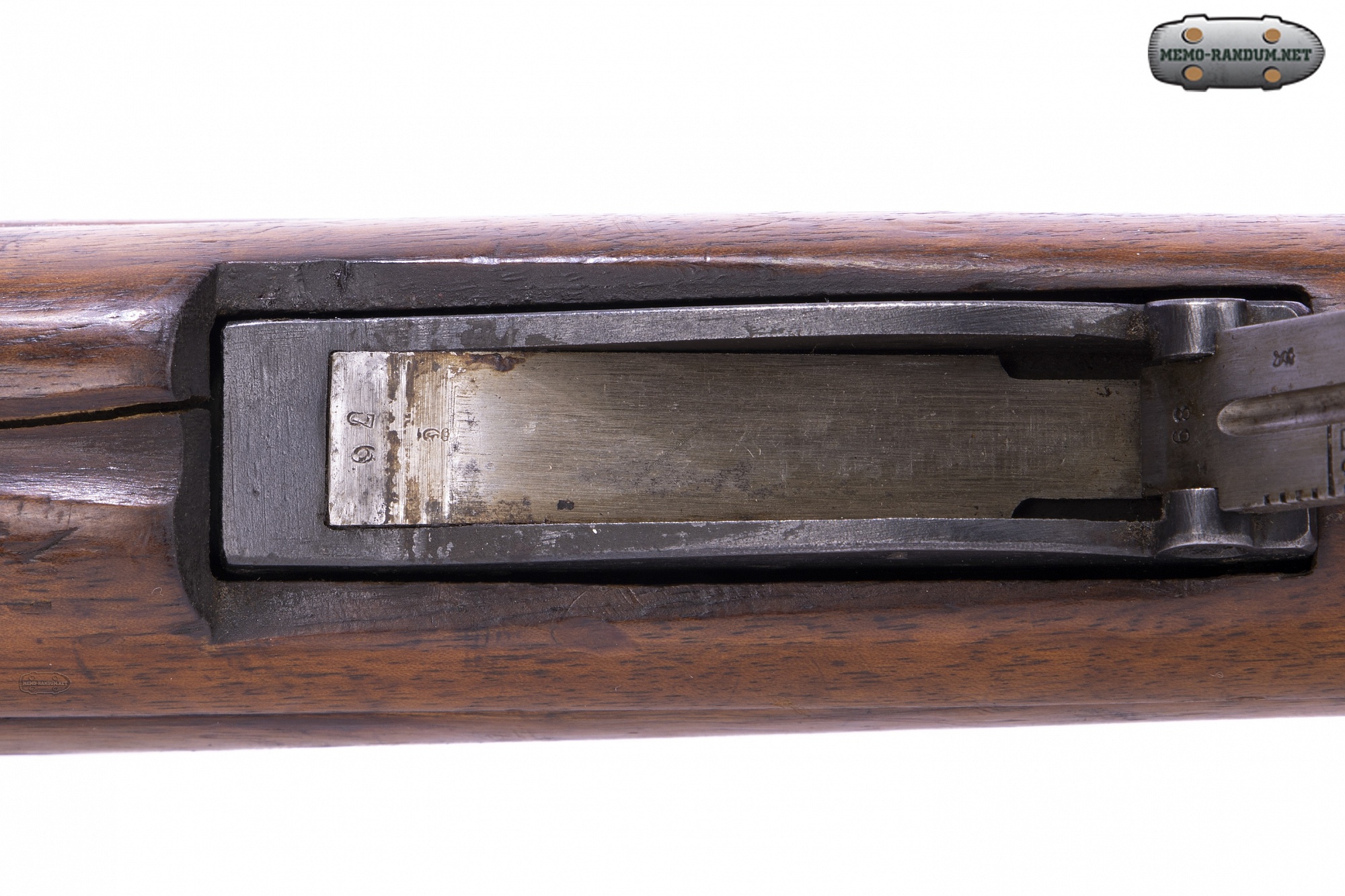

С 1908 года началось производство Karabiner 98AZ, длина которого была увеличена до 1090 мм, что исключило усиление дульной вспышки и грохота. Простой секторно-рамочный прицел был размечен на 2000 м, цевье и ствольная накладка накрывали ствол почти до дульного среза, причем ствольная накладка начиналась не от колодки прицела, а от ствольной коробки. Карабин снабжался шарнирным наконечником ложи с кронштейном для штыка и открытым намушником, а в нижней части ложи имелся крюк для составления в пирамиду. Из отличий ствольной коробки следовало отметить заметно меньший внешний диаметр посадочного места ствола. После 1920 года эта модификация получила наименование Karabiner 98a.
В 1914 году, накануне Первой мировой, Петер Поль Маузер скончался, не дожив ни до звездного часа своей системы, ни до горечи поражения Германии в войне. Все дальнейшие разработки системы Маузера велись конструкторами фирмы и не отличались какими бы то ни было кардинальными изменениями базовой конструкции.

Kar. 98AZ 7,91

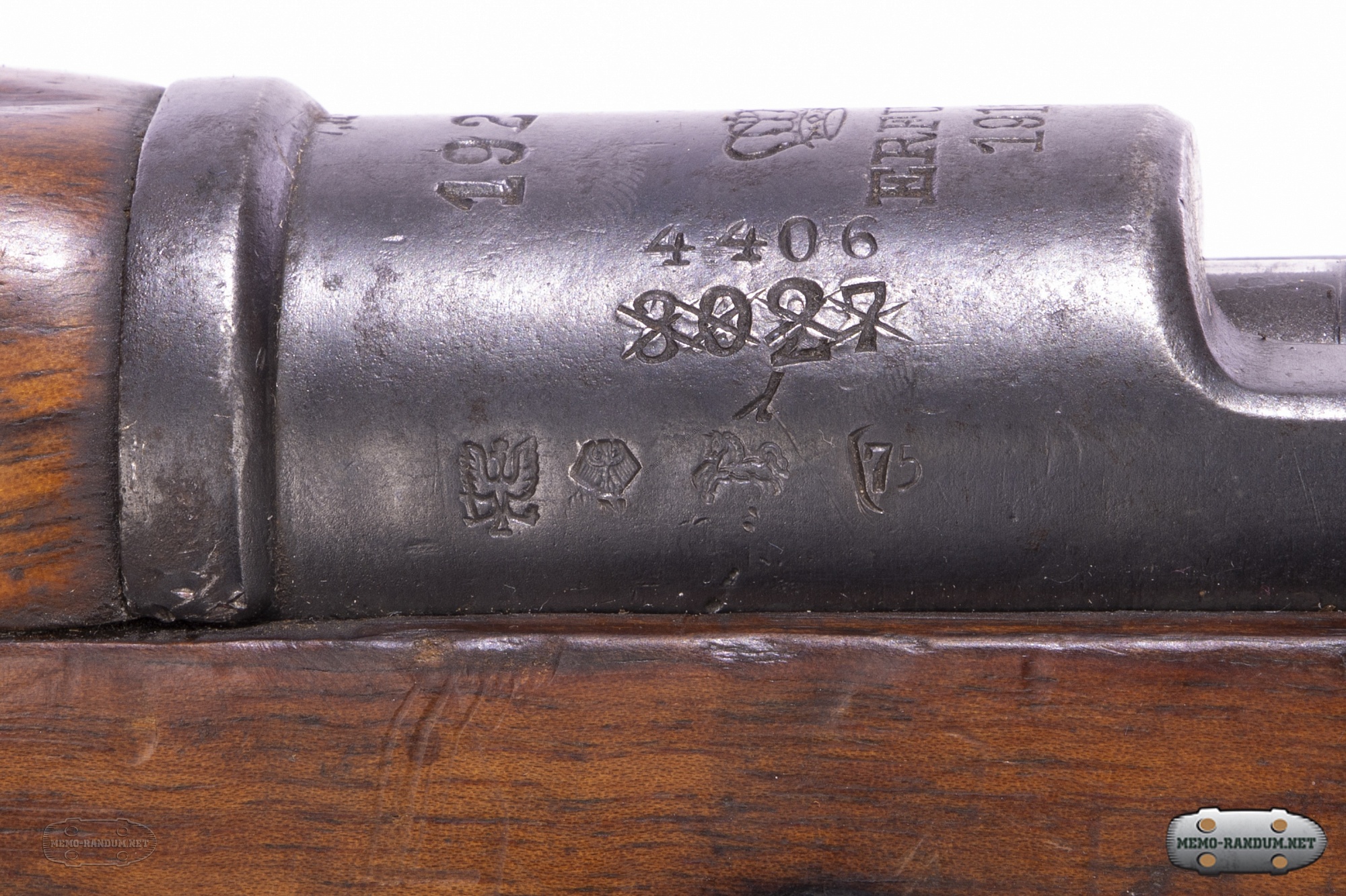

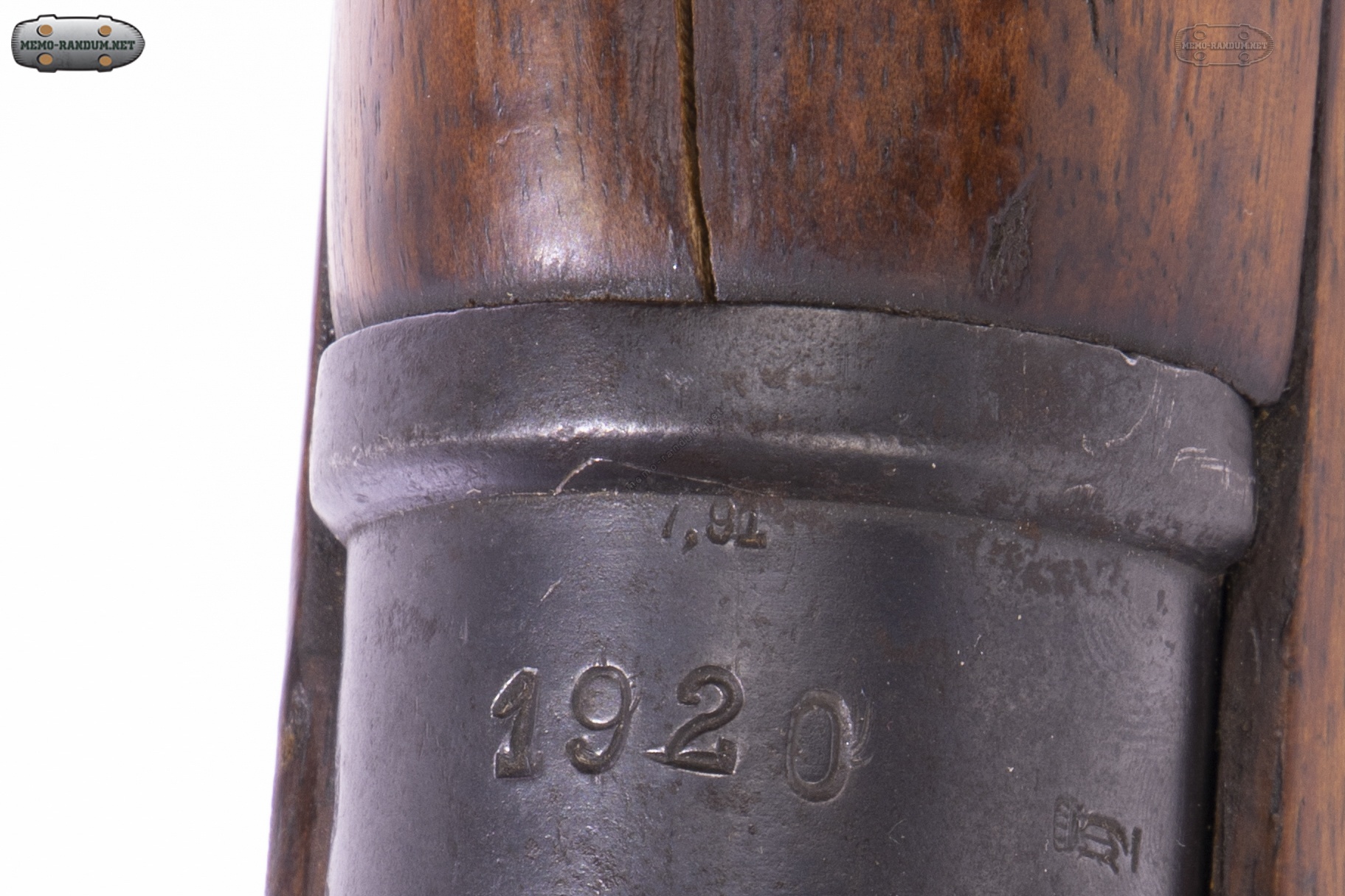

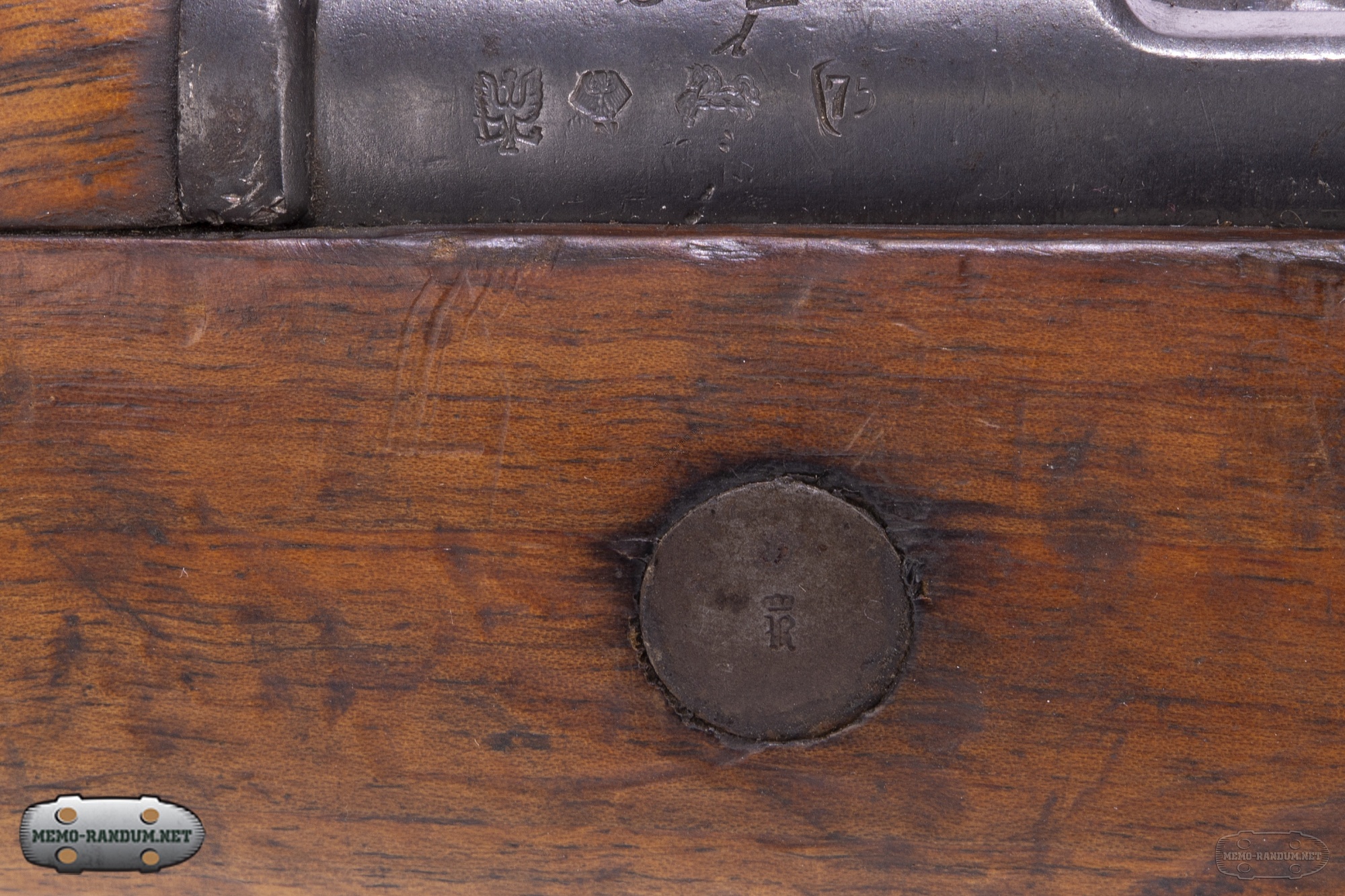

Клеймо 7,91 с истинным калибром нанесено на ствольной коробке

Создание короткой винтовки Karabiner 98k, ставшей основой вооружения вермахта, сопровождалось целым рядом интересных событий, имевших отношение не столько к технике, сколько к политике. Согласно ограничениям Версальского мира, Германии запрещено было иметь на вооружении винтовки — разрешались только карабины. Вместо того, чтобы отправить в утиль свои Gewehr 98, немцы переименовали оставшиеся на вооружении рейхсвера после 1920 года винтовки в Karabiner 98b, а для формального соблюдения правил оснастили эти «карабины» упрощенным секторно-рамочным прицелом, по-другому расположили анлабки и загнули стебель рукоятки затвора. Как ни странно, никто не предъявил Германии претензий по этому поводу. Впрочем, вполне возможно, что такое спокойное отношение объяснялось тем, что после войны производство различных вариантов системы Маузер «расползалось» по всей Европе, в то время как Австрии с Германией запрещено было выпускать оружие на экспорт.

Тактико-технические характеристики винтовки Mauser 98

Масса, кг 4,1/4,56 со штыком
Длина, мм 1250
Длина ствола, мм 740
Патрон 7,92×57 мм
Калибр, мм 7,92
Скорострельность, выстрелов/мин 15 (боевая)
Начальная скорость пули, м/с 885
Прицельная дальность, м 2000
Вид боепитания неотъёмный магазин на 5 патронов,
снаряжаемый обоймами


Карабин Karabiner 98a (K98a) представляет собой укороченный вариант винтовки Gewehr 98, созданный для кавалерии и солдат таких специальностей как связисты и орудийные расчеты. Оригинальный карабин Karabiner 98 с укороченным стволом выпускался с 1899 по 1908 гг., но эта модель не получила распространения. В 1908 начали выпуск карабина Karabiner Model 1898AZ, отличавшегося наличием под дульной частью ствола крюка для постановки в козлы, крепления штыка и отогнутой вниз рукояткой с соответствующей выемкой в ложе. Во время Первой Мировой войны карабинами снабжали кавалеристов, горных стрелков, пулеметчиков, артиллеристов, а позже их получали штурмовые группы, так как более короткое оружие было гораздо предпочтительнее в условиях ближнего боя в окопах. Литерой "a" заменили обозначение "1898AZ" в 1923 году с целью исключения путаницы с обозначениями других моделей Маузер. Карабин Karabiner 98a отличается от винтовки Gewehr 98 следующим: укороченный ствол и меньшая длина ложи; крепление штыка; крюк для постановки в козлы; отогнутая вниз рукоятка затвора.

Технические характеристики Kar 98a

  • Калибр: 7,92×57
  • Длина оружия: 1110 мм
  • Длина ствола: 600 мм
  • Масса без патронов: 3,9 кг.
  • Емкость магазина: 5 патронов

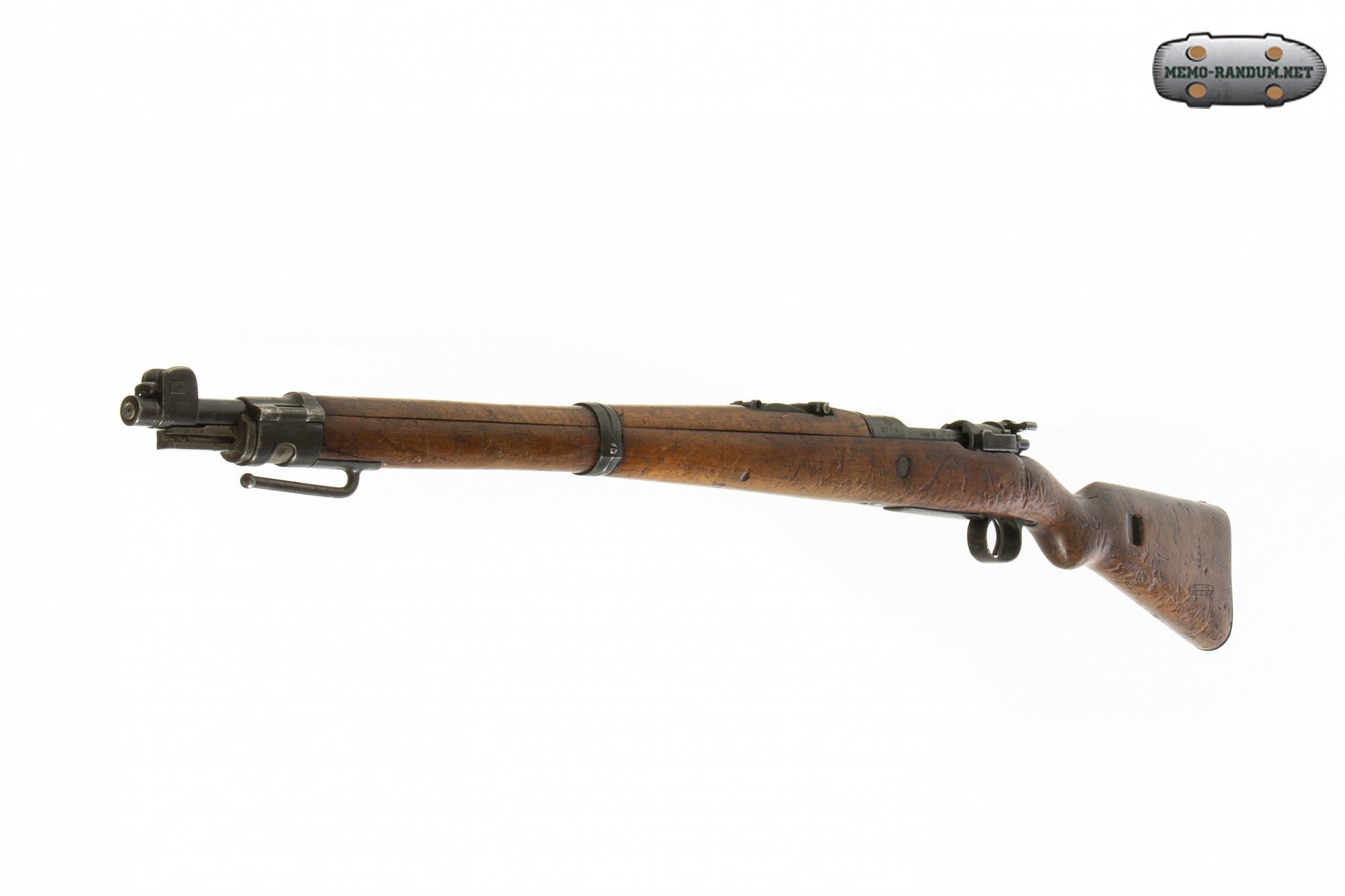

Винтовка Маузер Кар 98 AZ. Фотография обзора 360. 3D фото
