Самозарядная Винтовка G43. Германия


Описание самозарядной винтовки G43 и фотографии обзора 360

Gewehr 43 (G 43/Karabiner 43/K 43)

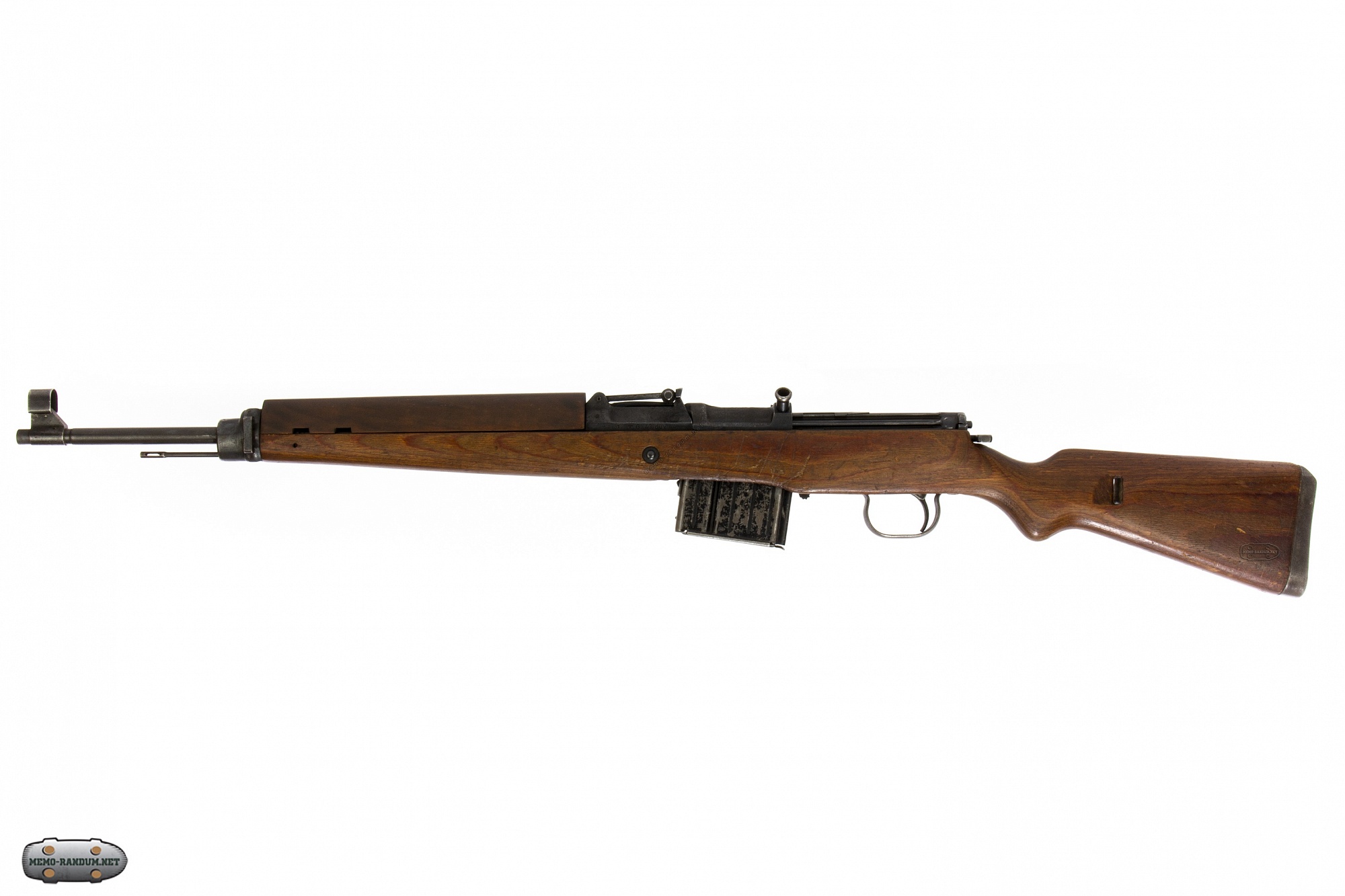

Самозарядная Винтовка G43. Германия

Описание винтовки:

Немецкая самозарядная винтовка калибра 7,92 времён Второй мировой войны, сменившая винтовку Gewehr 41 с изменённой газоотводной системой, скопированной с винтовки СВТ-40.

Разработана винтовка Gewehr 43 в 1943 году, а в 1944 году была переименована в Karabiner 43 (K43).

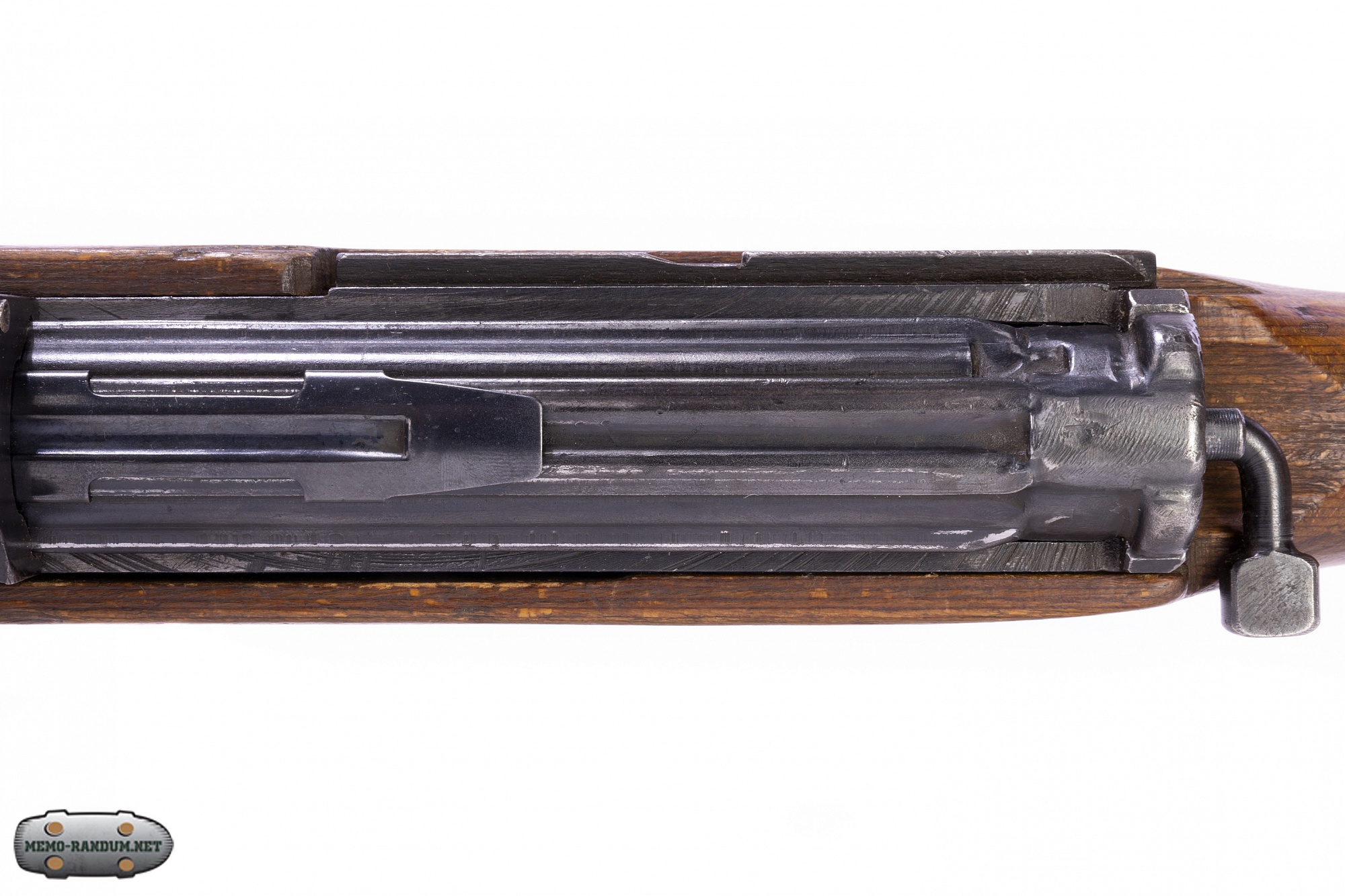

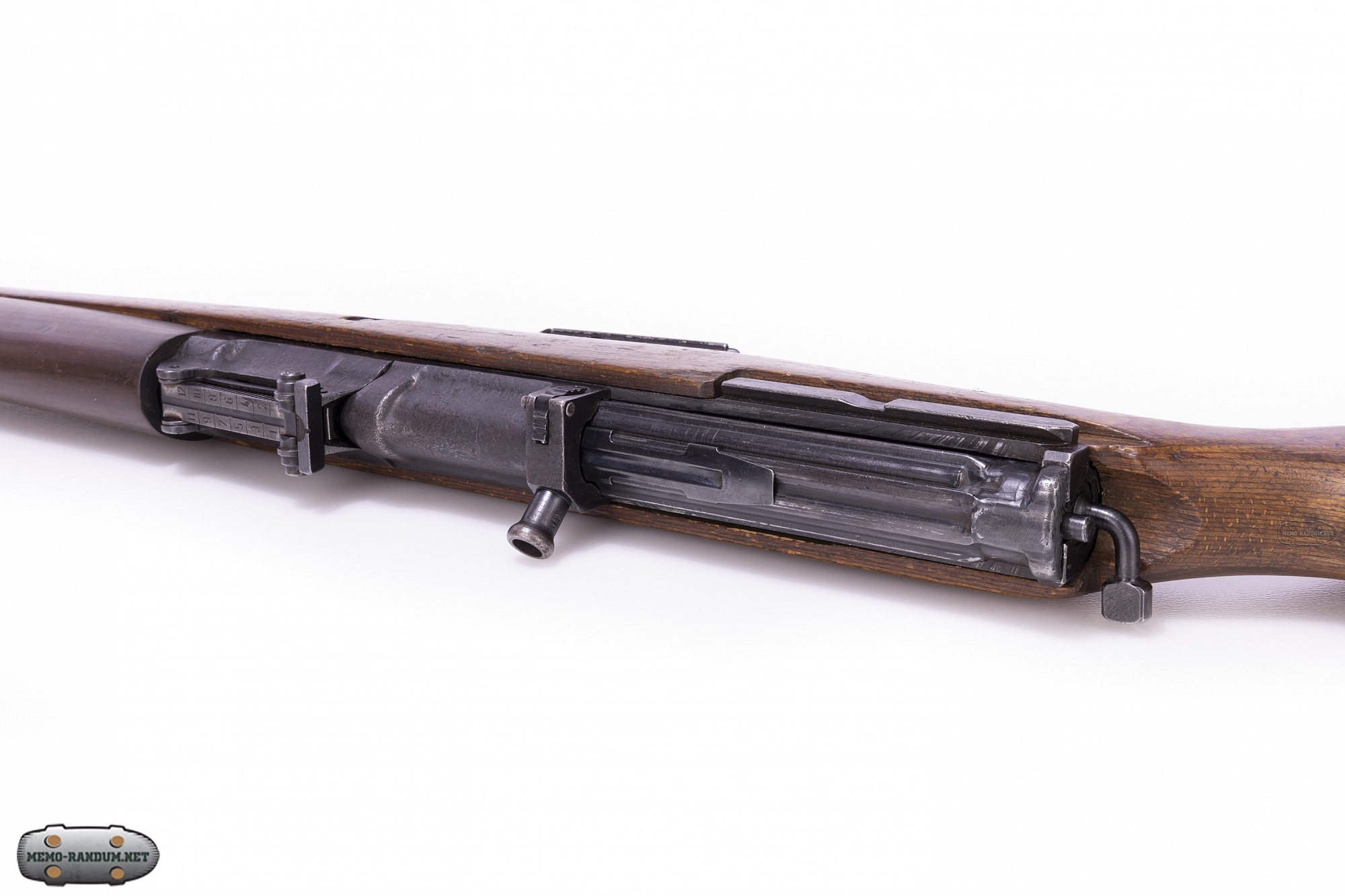

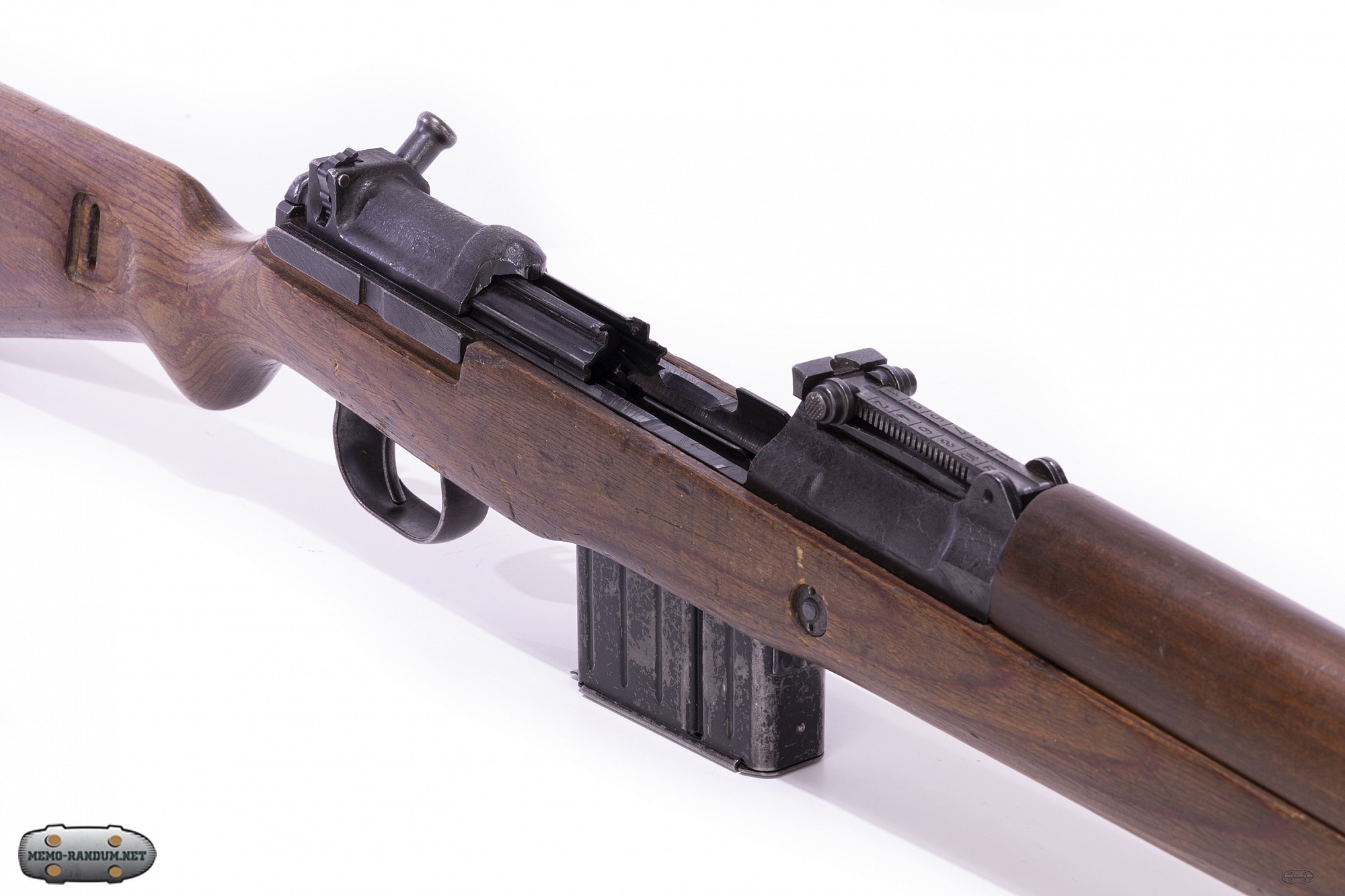

Вид на самозарядную винтовку G43. лежа со стороны затвора

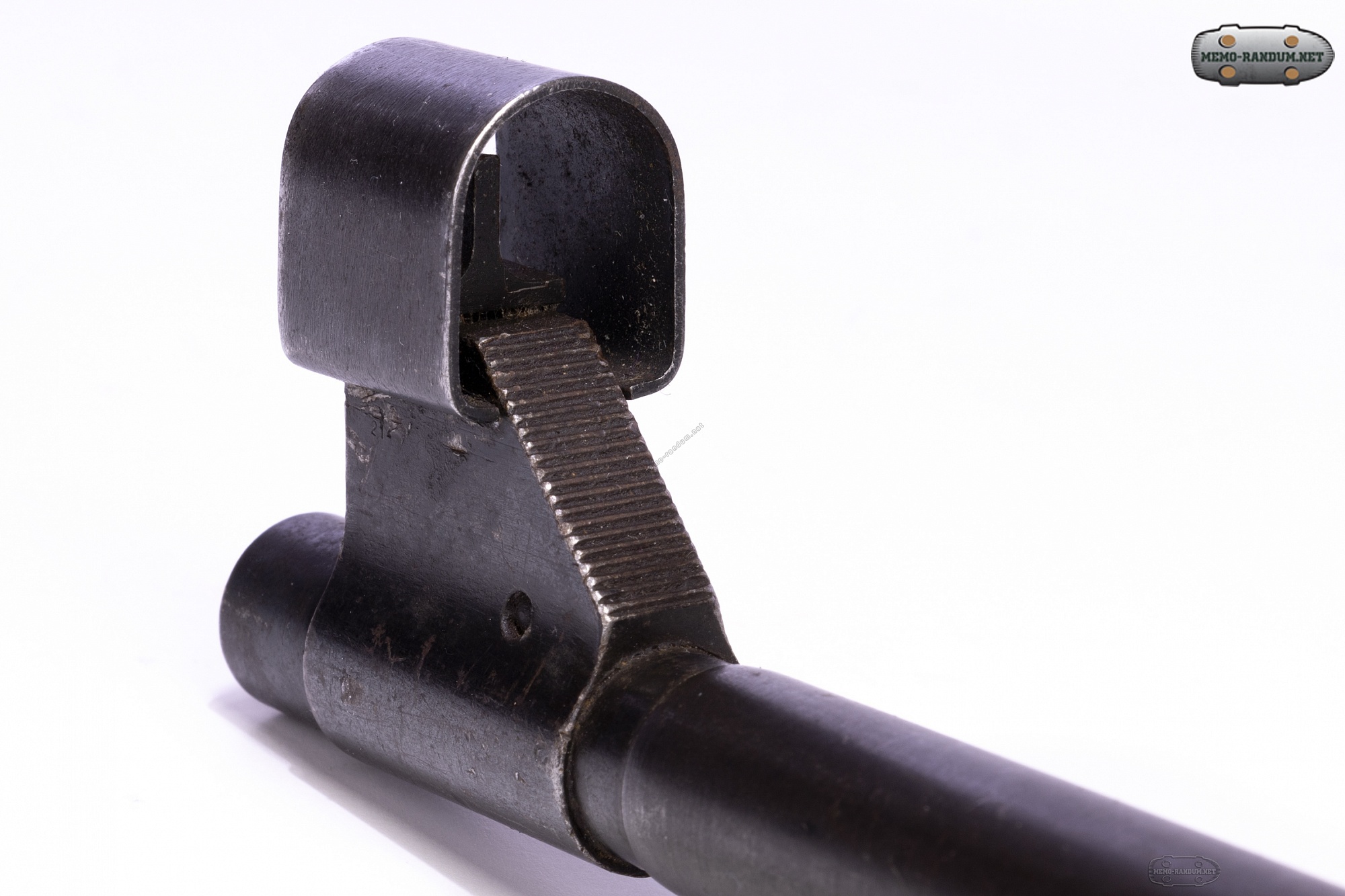

Винтовка G43 / K43 — самозарядное оружие, построенное на основе газоотводной системы автоматики. Газовый поршень с коротким рабочим ходом расположен над стволом. Запирание ствола осуществляется разведением в стороны двух боевых личинок, находящихся в теле затвора. Предохранитель расположен на тыльной части ствольной коробки, над шейкой ложи. Магазин – коробчатый, двухрядный. Для снаряжения магазина из обоймы в передней части крышки затвора были выполнены соответствующие пазы. Прицельное приспособление включало секторный прицел, насеченный до 1200 м, и мушку со съемным предохранителем.

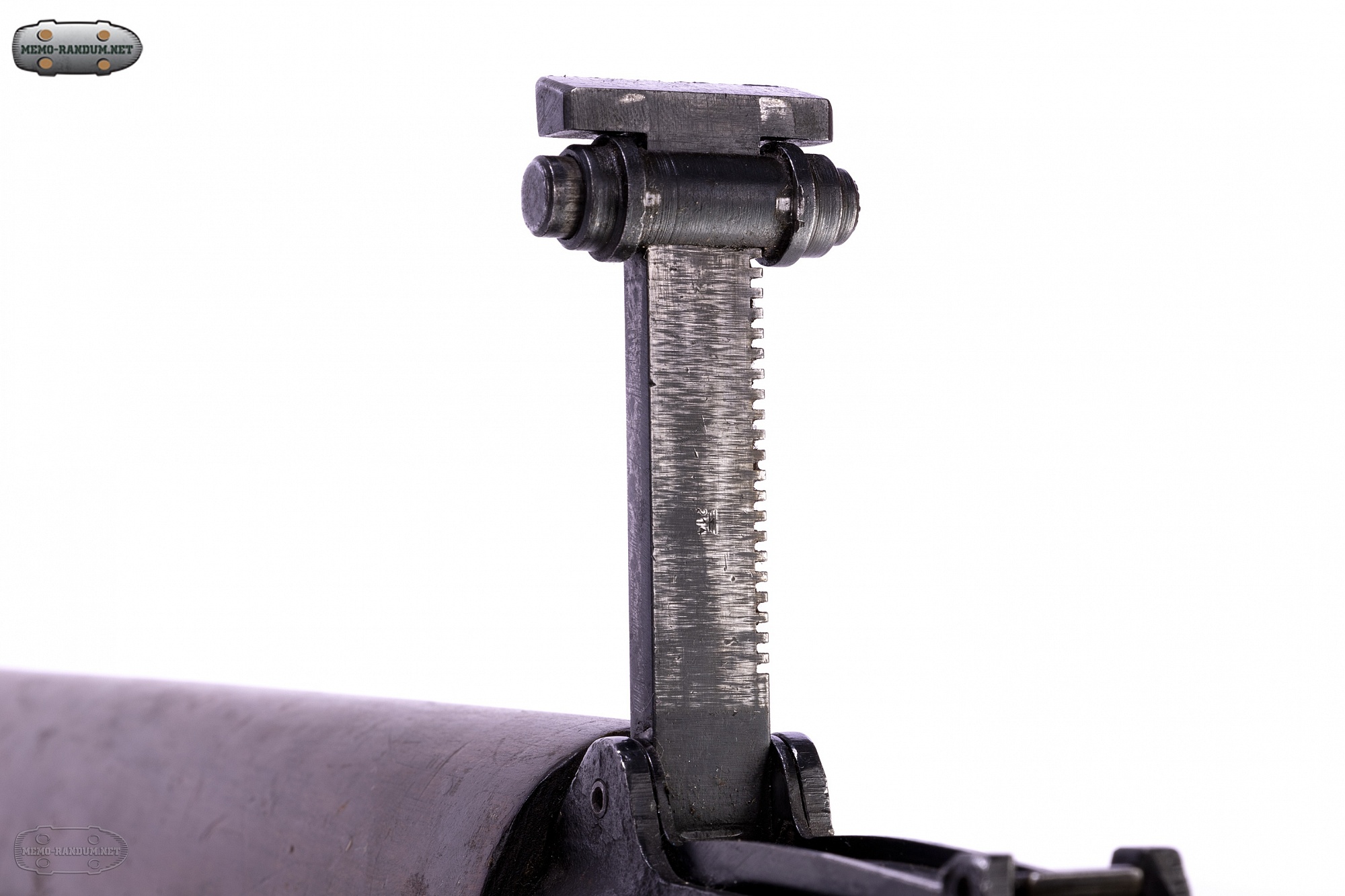

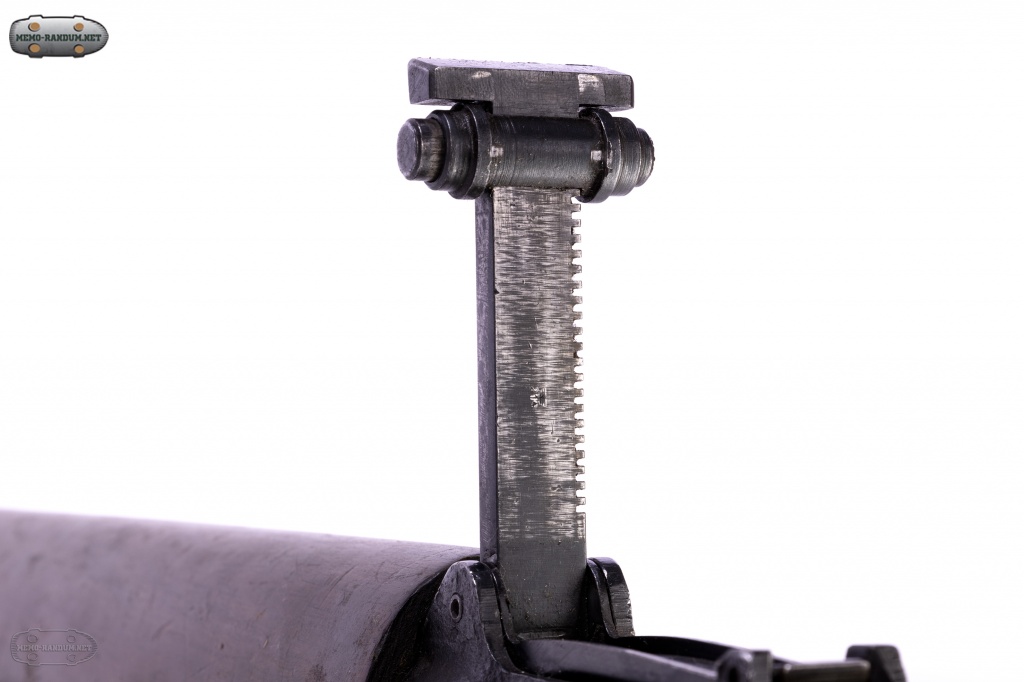

Прицельное приспособление на G43. риски с 1 по 12 (100м по 1200м)

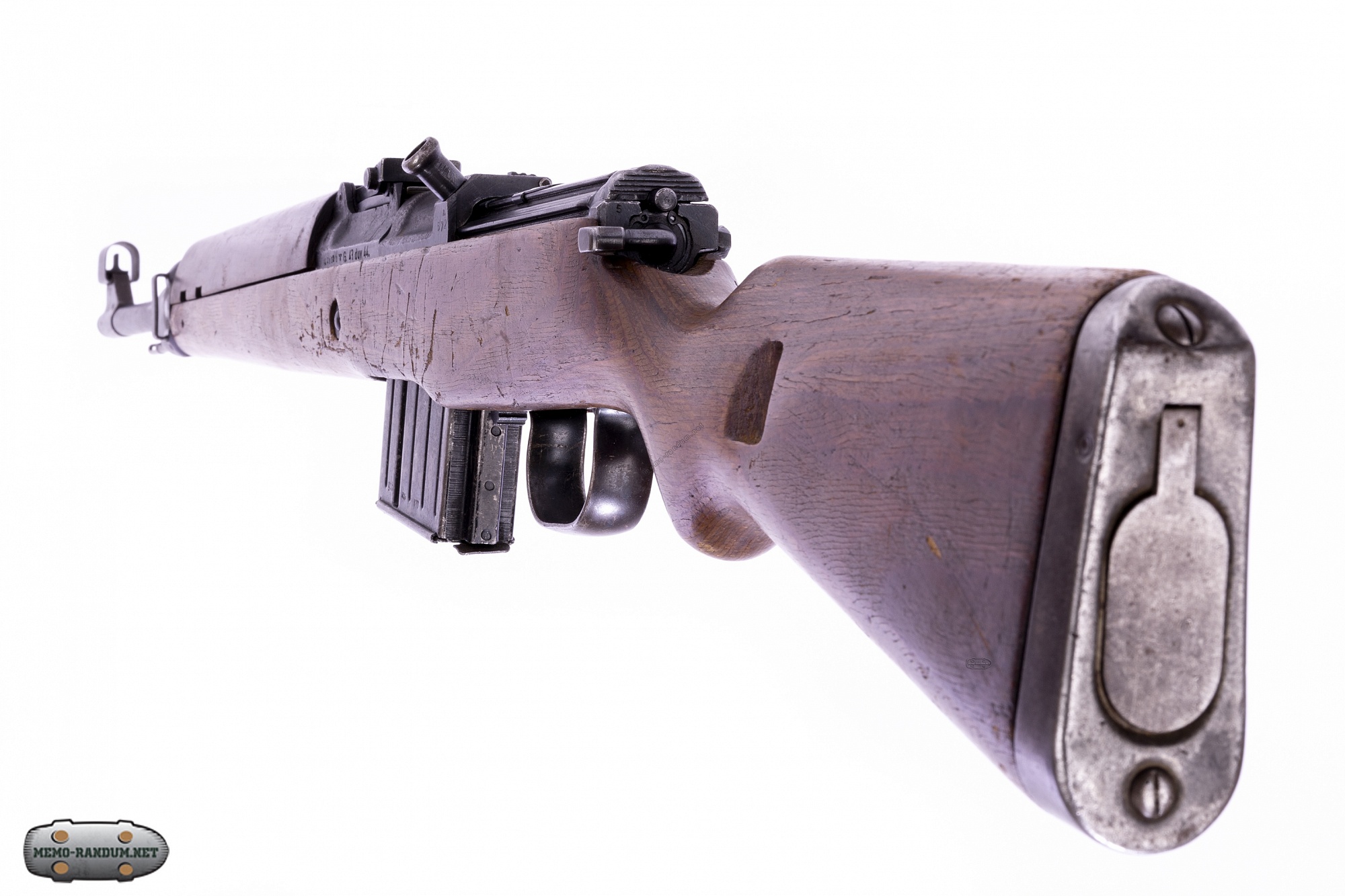

Ложа – цельная деревянная, с пистолетным выступом шейки приклада и вентилируемой ствольной накладкой.

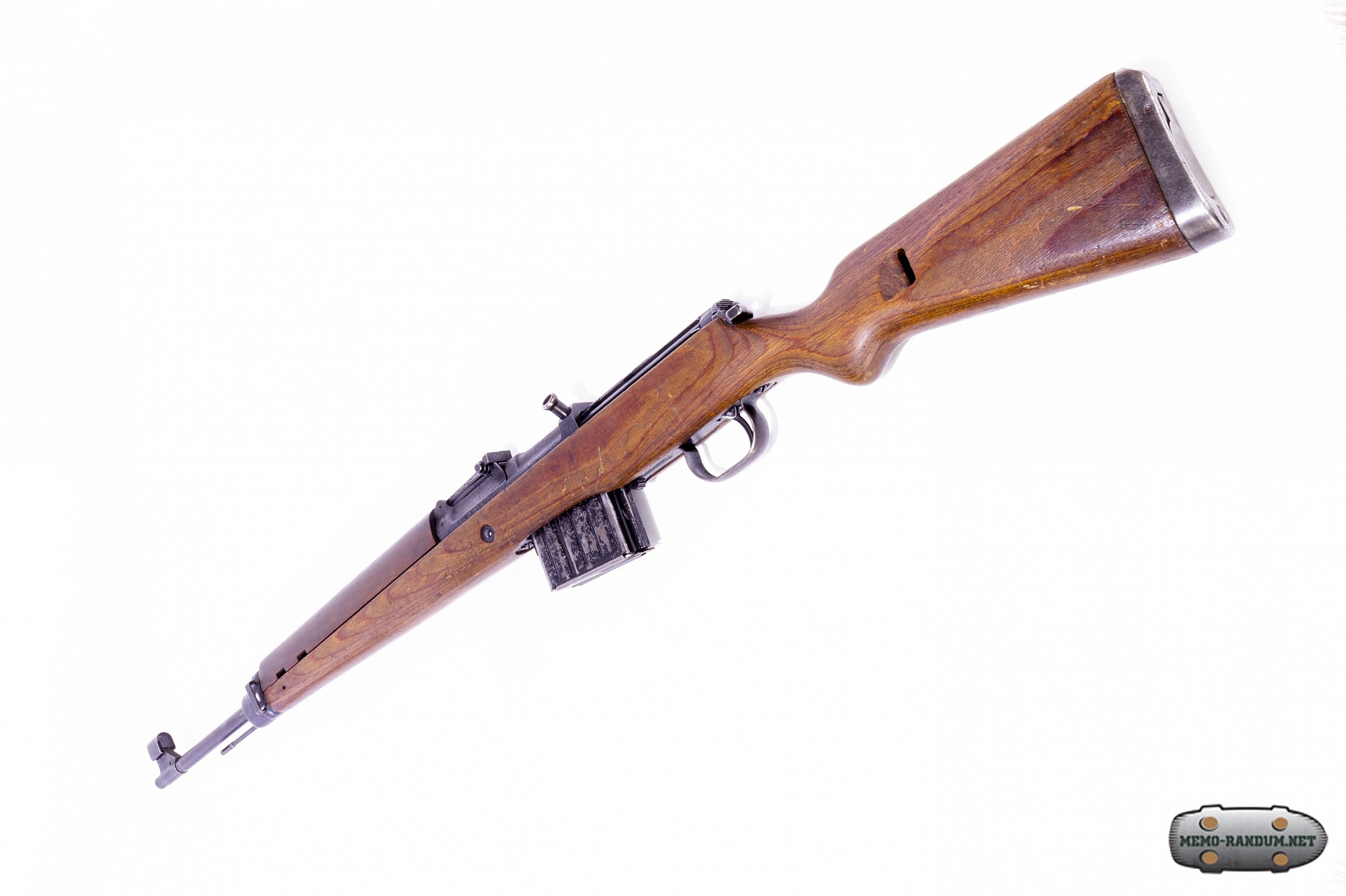

Самозарядная Винтовка G43. Германия. Ложе

Ружейный ремень крепился сбоку ложи. От крепления для штыка отказались. Изготовление ряда стальных деталей (включая затвор, магазин, спусковую скобу) штамповкой, а ложи – из прессованной фанерной плиты значительно удешевляло производство винтовки. С той же целью ствольную накладку с конца 1944 года изготавливали из пластмассы.

ТТХ:

Тактико-технические характеристики

G 43/K 43

  Калибр, мм

   7,92

  Длина, мм

   1120

  Длина ствола, мм

   550

  Вес без прицела и патронов, кг

   4,10

  Емкость магазина, патронов

   10

  Начальная скорость пули (Vq), м/с

   745

  Темп стрельбы, выстр./мин

   30

  Прицельная дальность стрельбы, м

  1200

  Эффективная дальность стрельбы, м

 1000

Довольный автор с винтовкой G43. Держу в руках телефон, чтобы нажать на затвор фотоаппарата.

Автор доволен)))

История создания

До начала Второй мировой войны Вермахт не уделял должного внимания к самозарядным винтовкам.

Когда немецкие солдаты вторглись в Советский Союз, они были потрясены тем, что полуавтоматические винтовки Токарева и Симонова СВТ 38 и СВТ 40 и АВС 36, которыми были вооружены советские солдаты, были более эффективными, чем винтовки с продольно скользящим затвором К98 и полуавтоматические винтовки G41(W) на вооружении немцев.

Gif анимация с обзором винтовки G43 в 3D

Винтовка G43 обзор 360

Немецкий производитель оружия Walther, производитель винтовок G41(W), скопировал «спроектировал» простой газовый механизм, используемый винтовками Токарева СВТ38 и СВТ40, и разработал конструкцию Gewehr 43.

Кроме технических усовершенствований, направленных на улучшения тактических и баллистических характеристик винтовки, часть усовершенствуй касались конструктивных изменений направленных на ускорение и удешевления процесса производства.


Производство G 43 было начато в 1943 году. В 1944 году конструкция была переименована в карабинер 43.

В период с 1943 по 1945 год было произведено 402 713 винтовок;

53 435 из них производились в снайперском варианте с оснащенные прицелом Zielfernrohr 43 с 4-кратным увеличением. Снайперский вариант винтовки G43 с оптическим прицелом ZF4 проходил испытания в Дёбритце в октябре 1943 г. вместе с MP43/1. Снайперский вариант получил обозначение K41 mit Gw ZF 4-fach, и в качестве снайперского оружия он значительно превосходил MP43 с оптическим прицелом, но серьёзно уступал штатному Kar98k. Вплоть до конца войны германские конструкторы работали над совершенствованием винтовки, но добились лишь весьма ограниченных успехов. После Второй мировой войны большая часть G43 осталась на службе в чехословацкой армии.

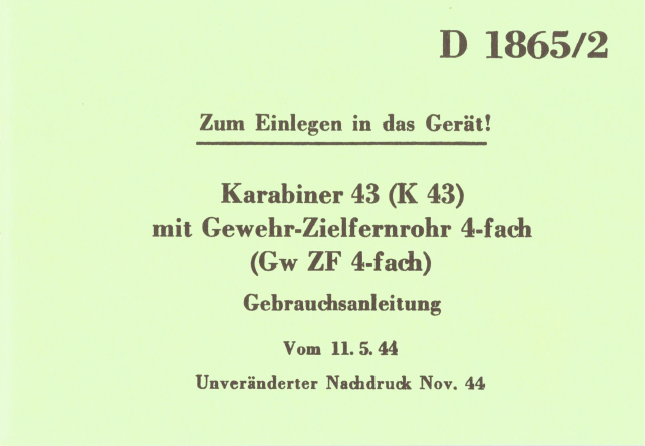

Оригинальный паспорт к снайперскому карабину К43

Паспорт к самозарядной винтовке G43

Паспорт на снайперский вариант K43

Боевое крещение G.43 получила на Восточном фронте. Впоследствии использовалась и на других фронтах. Планировалось вооружить самозарядной G.43 по 16-19 стрелков в каждой роте, однако реализовать эти планы не удалось. Стоит отметить, что немцы на последнем этапе войны придали большое значение самозарядным винтовкам с оптическим прицелом – для магазинных Kar.98k это соотношение не превышало 6 %.

Взрыв-Схема к самозарядной винтовка G43

Взрыв-схема Самозарядная Винтовка G43. Германия

Небольшие особенности и детали винтовки G43 в фотографиях:

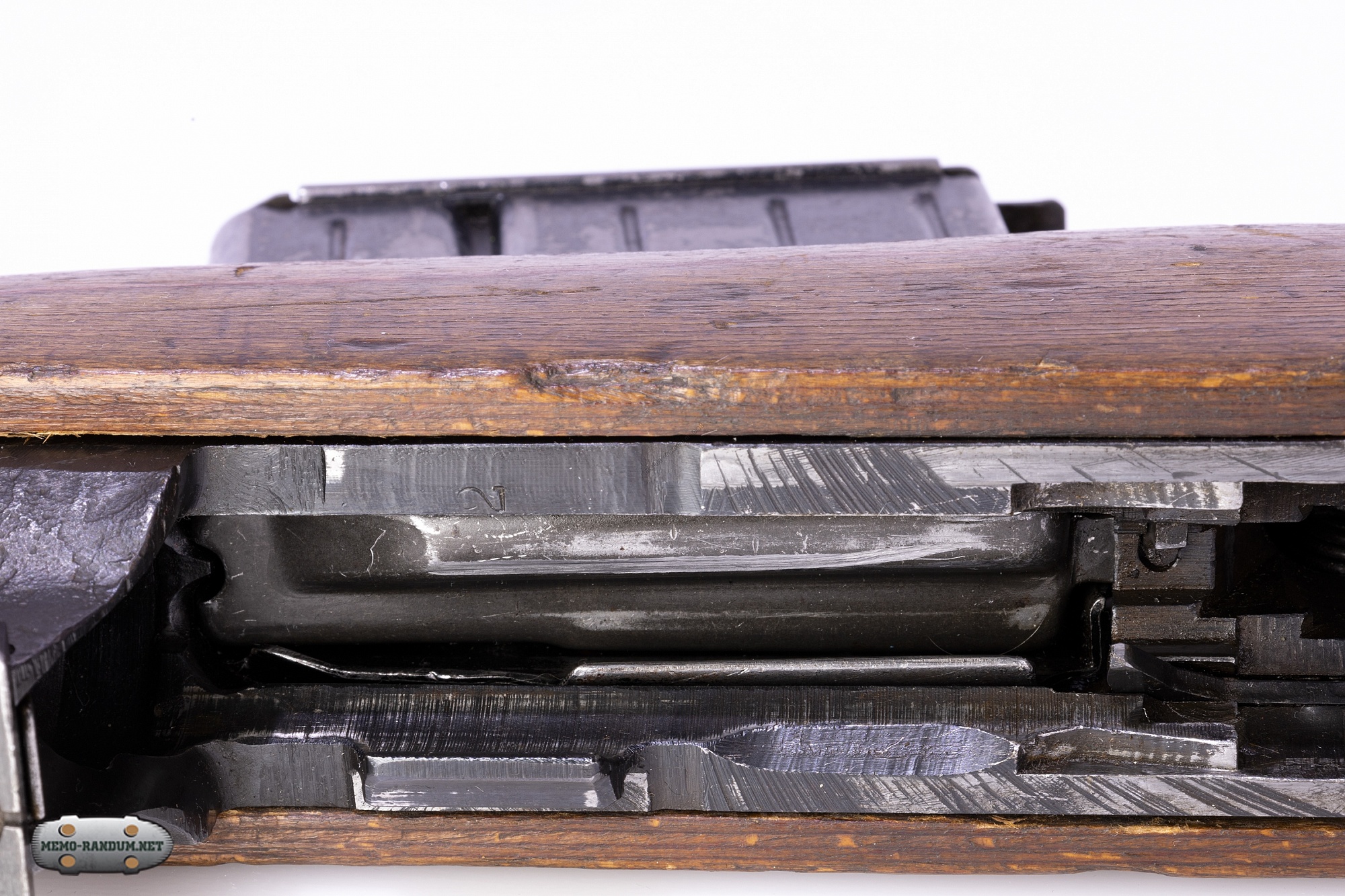

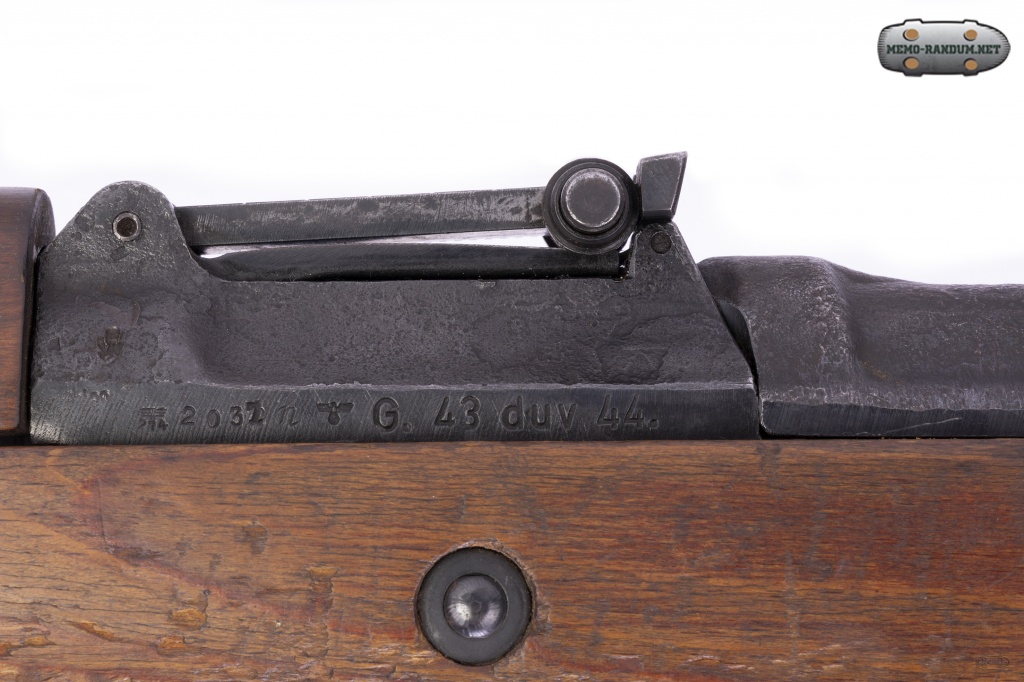

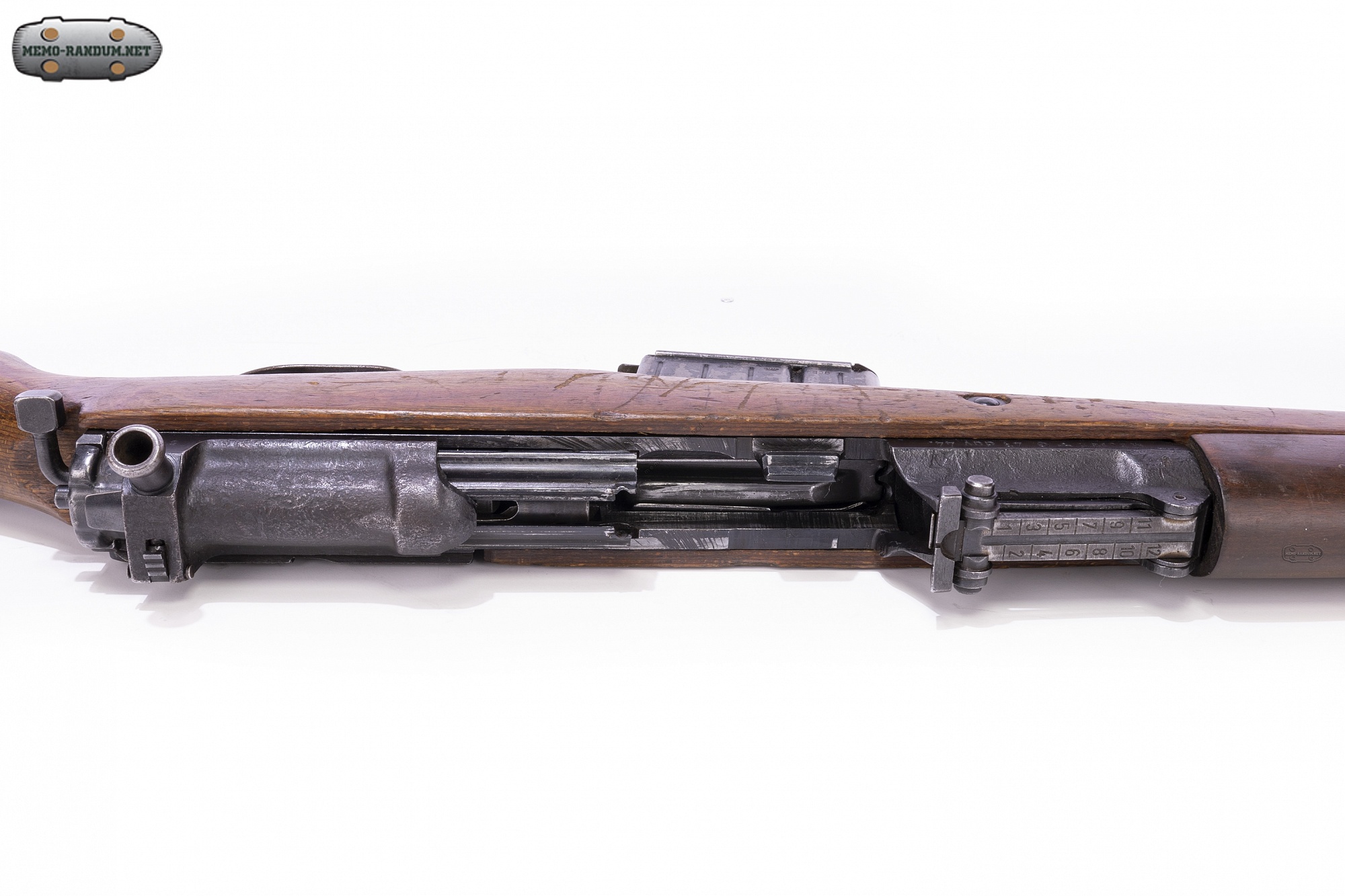

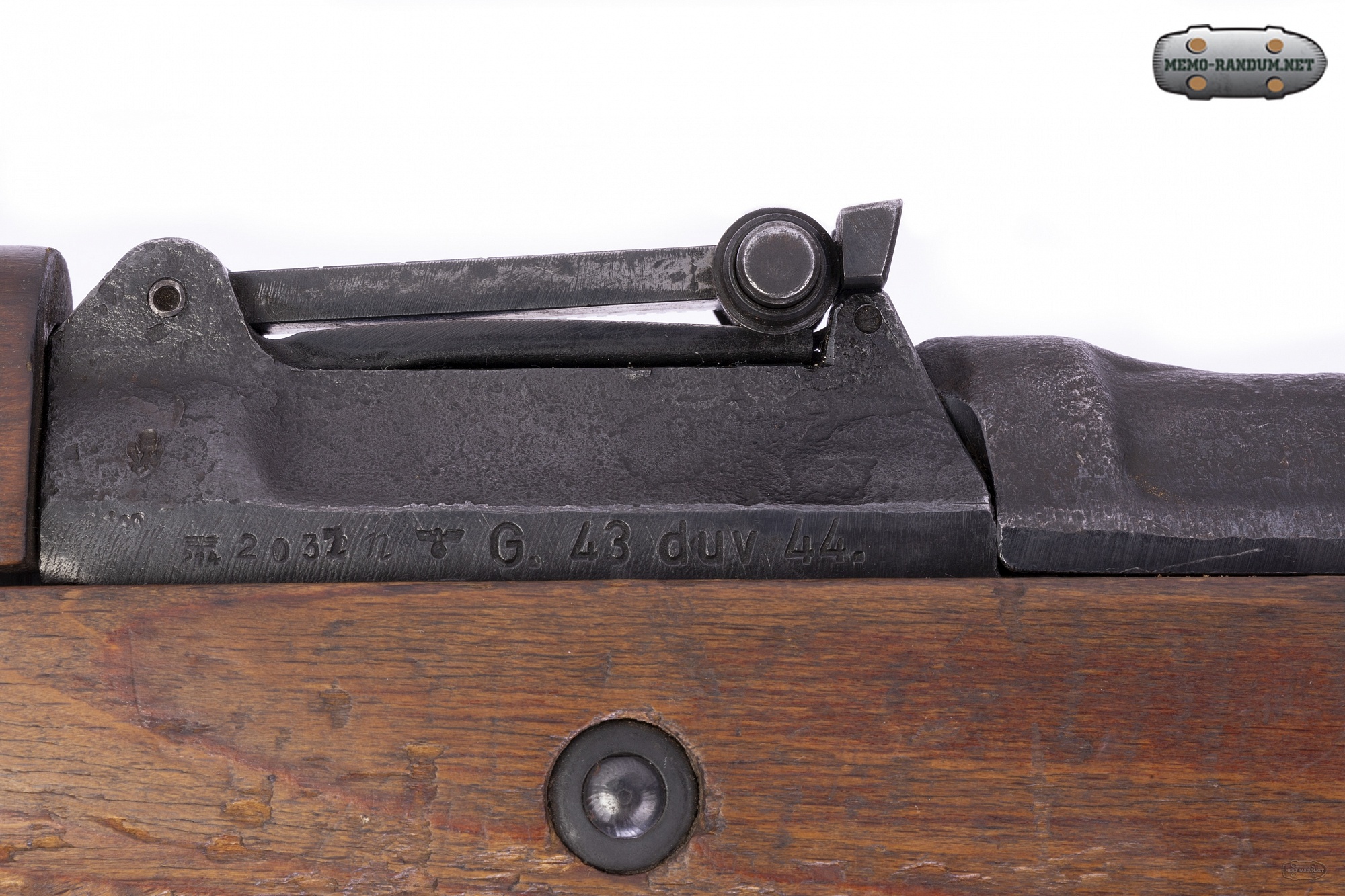

Ствольная коробка грубо обработана. Винтовка G43. Клейма G. 43 duv 44. Германия

Вид на ствольную коробку. Обработка грубая. видны клейма приемки 214, модель винтовки G.43, код завода duv, год производства 44.

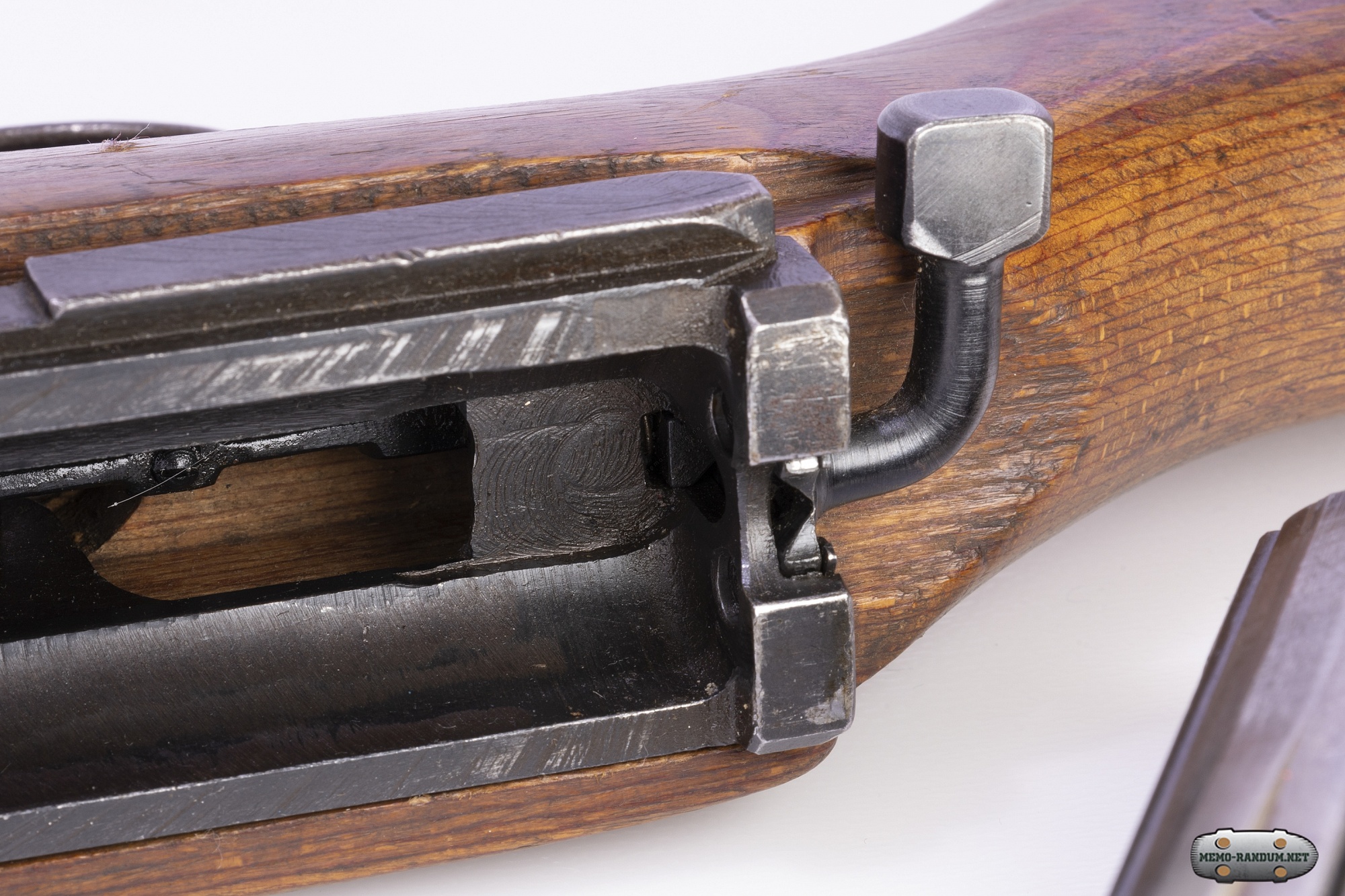

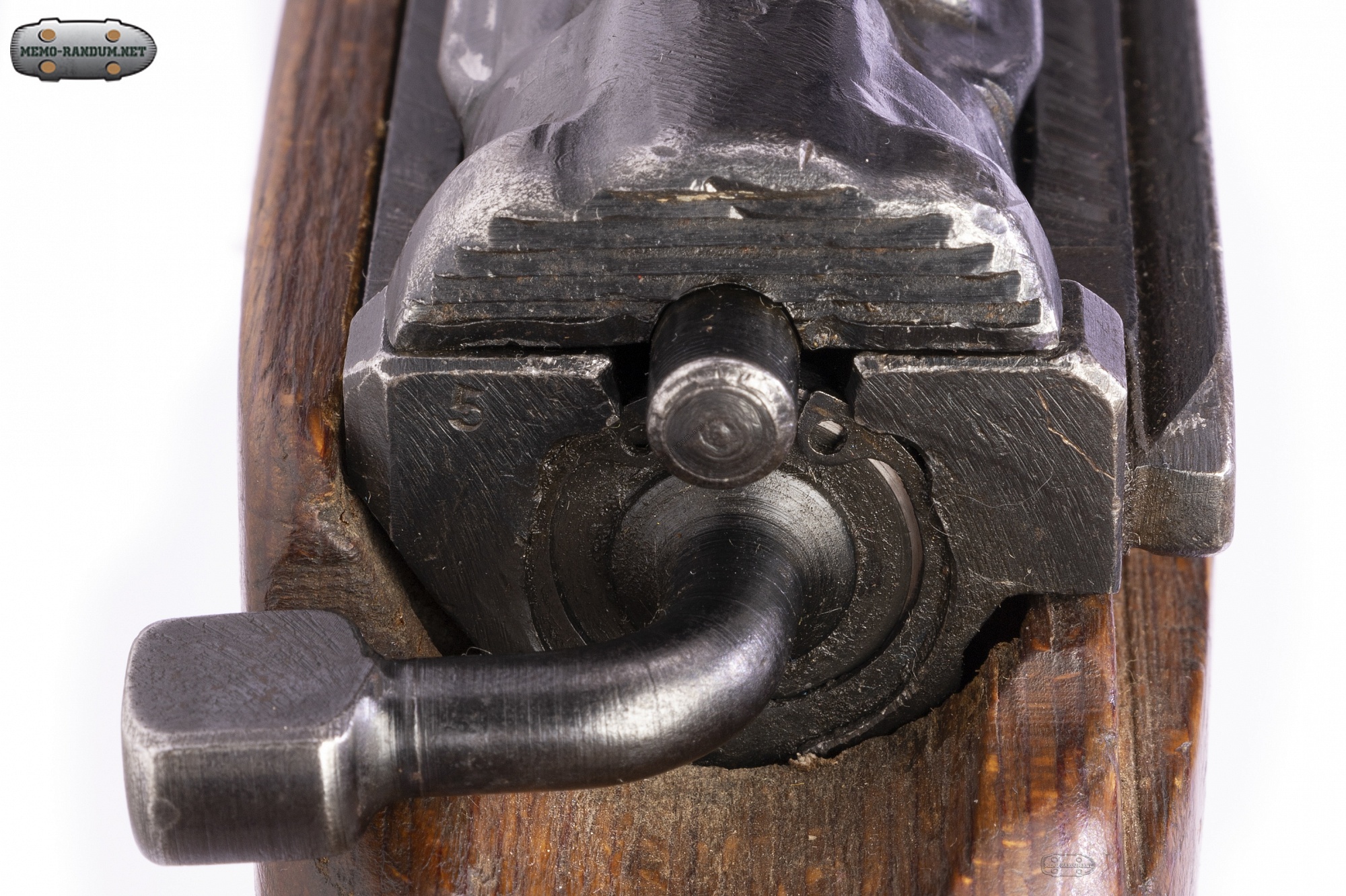

Предохранитель на винтовке G43 в положении ОГОНЬ

Предохранитель на винтовке G43 в положении "ОГОНЬ"

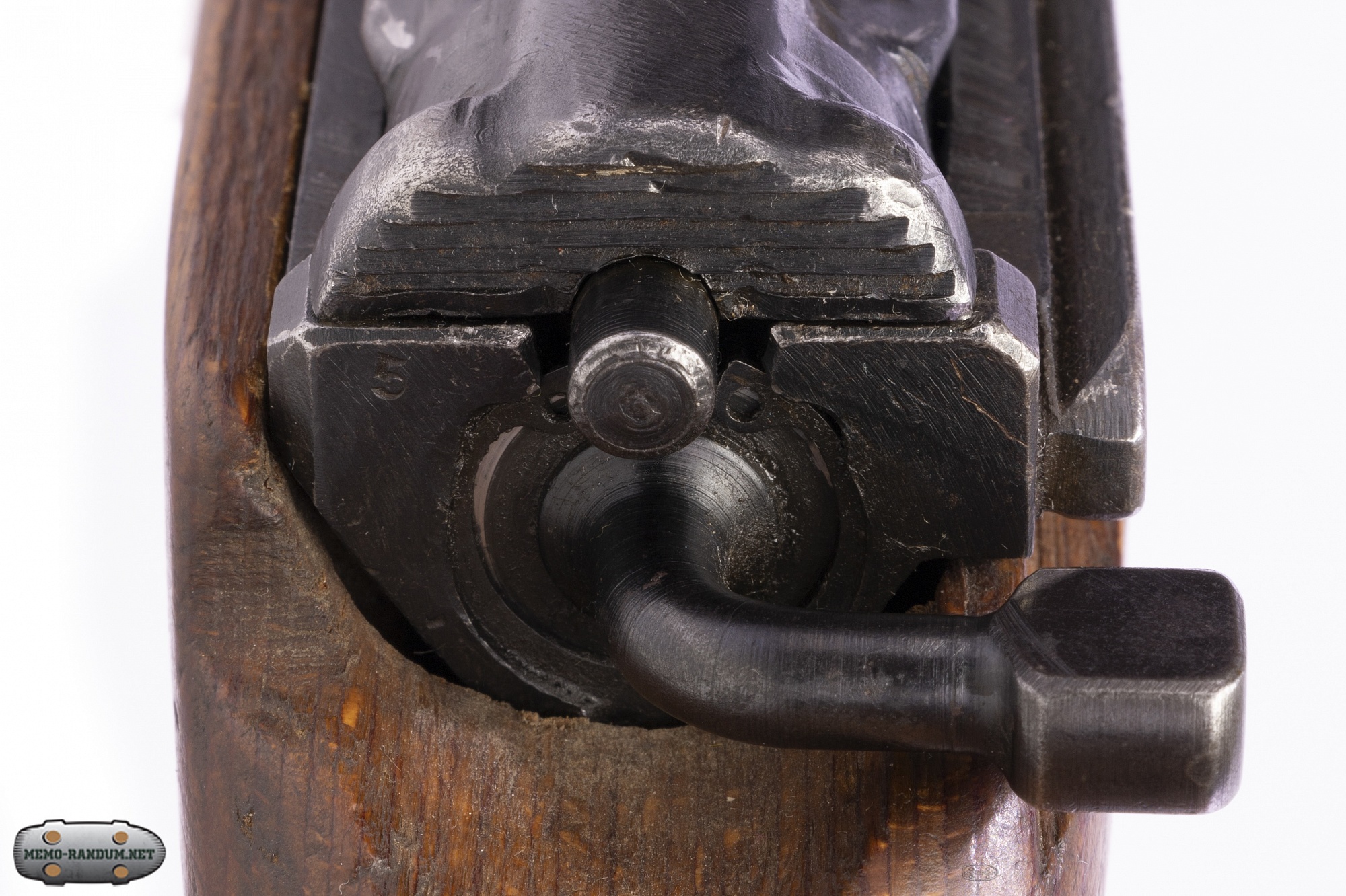

Предохранитель на винтовке G43 в положении Предохранитель

Safe.

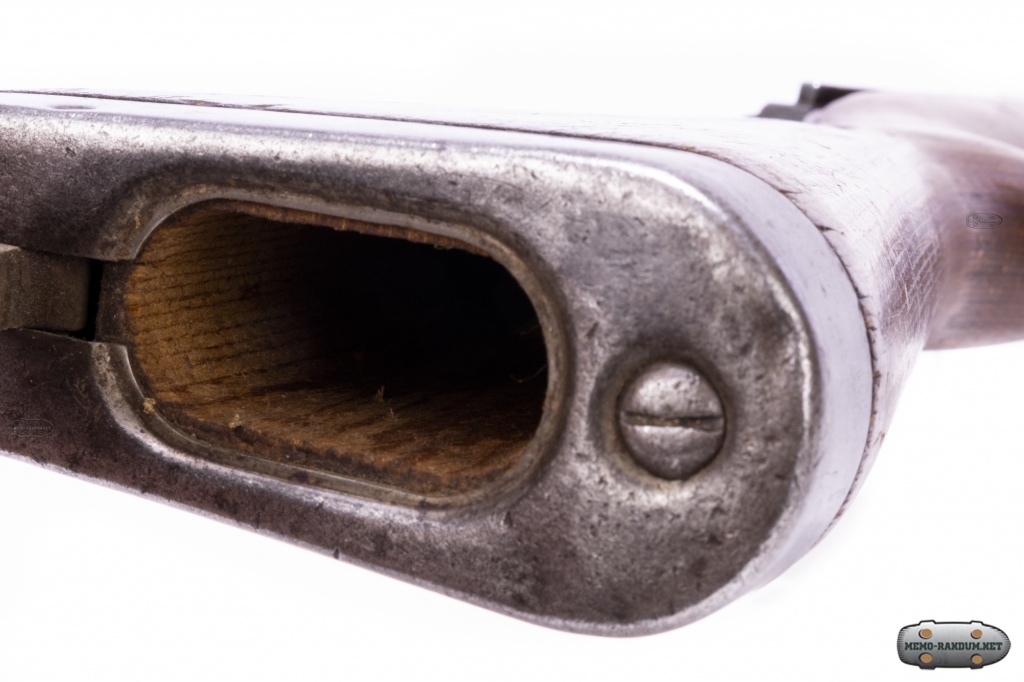

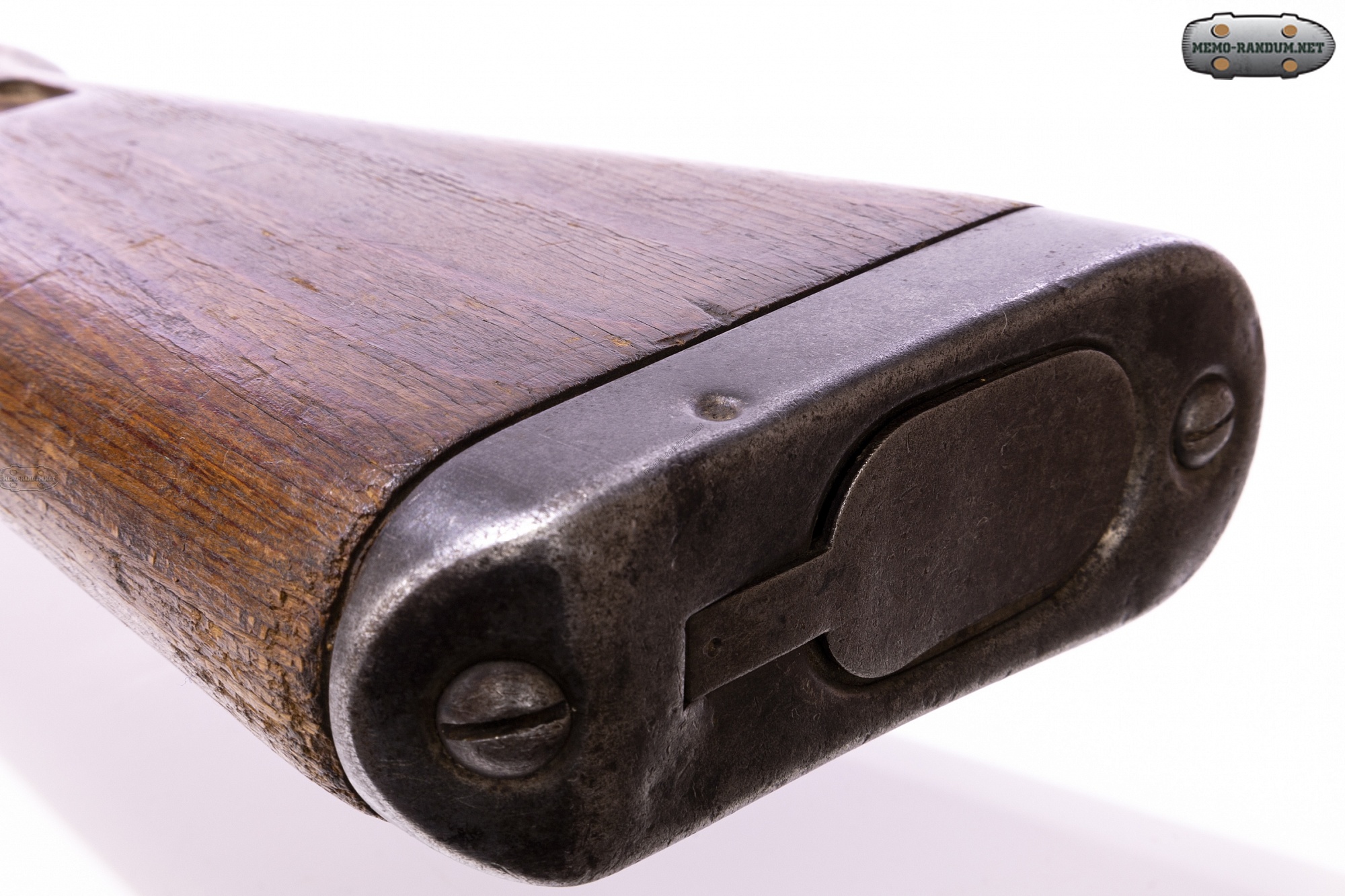

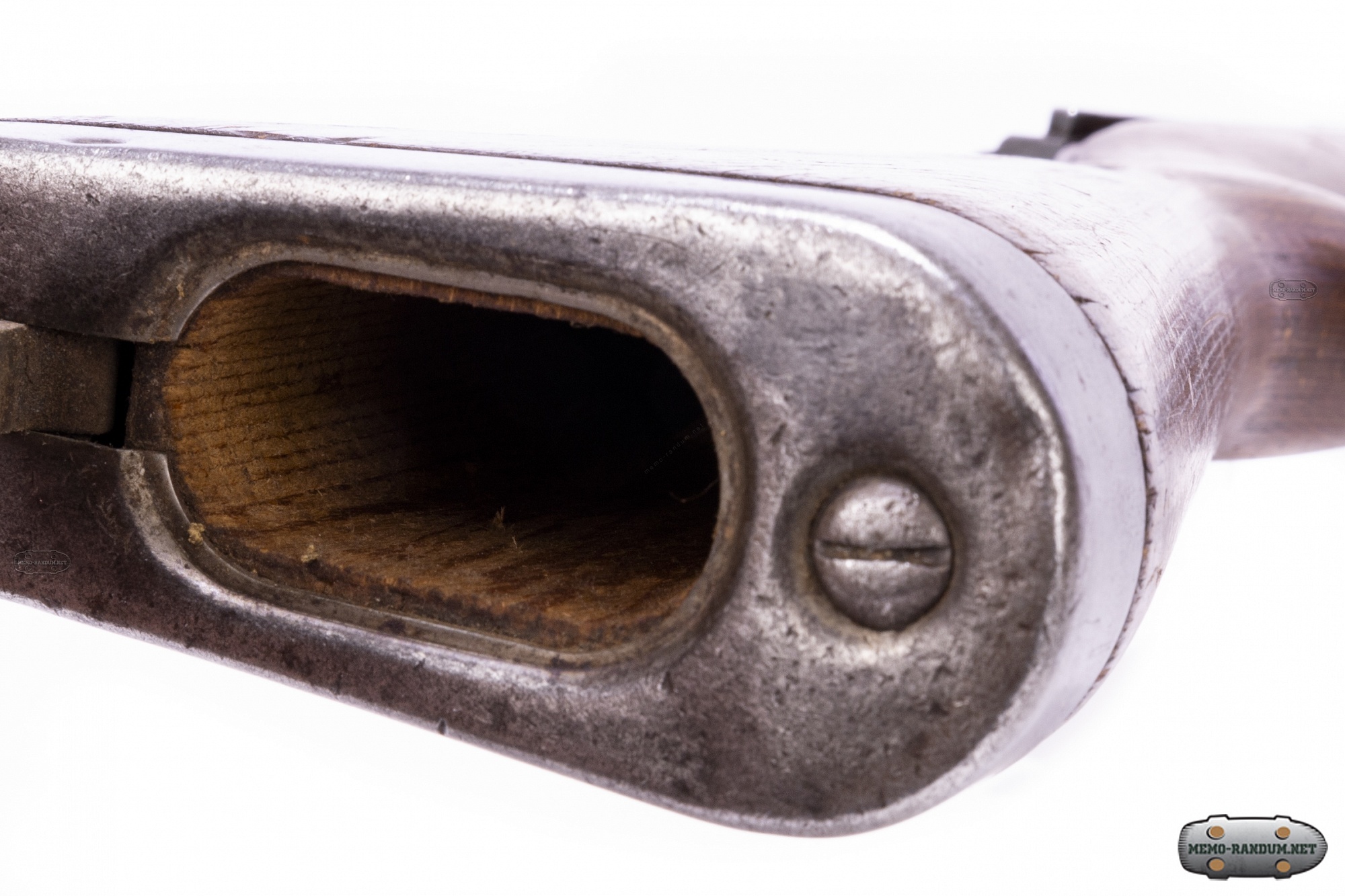

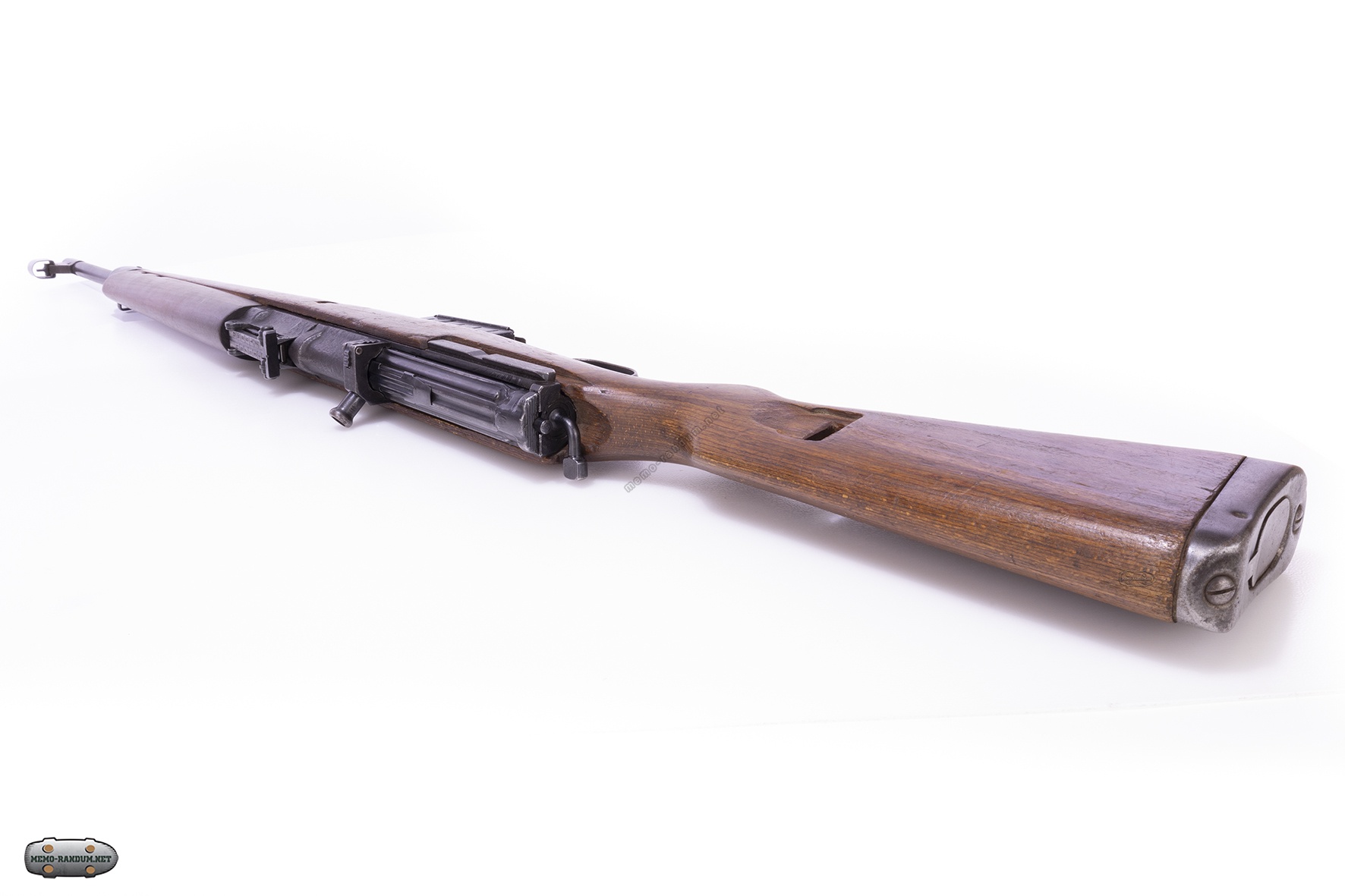

Самозарядная винтовка G43. Место для пенала

В прикладе, под крышкой место для пенала. Крышка подпружинена открывалась достаточно туго.

Целик с обратной стороны. видно клеймо приемки. с номером 214.

Клеймо приемки с номером 214 с обратной стороны прицельного устройства.

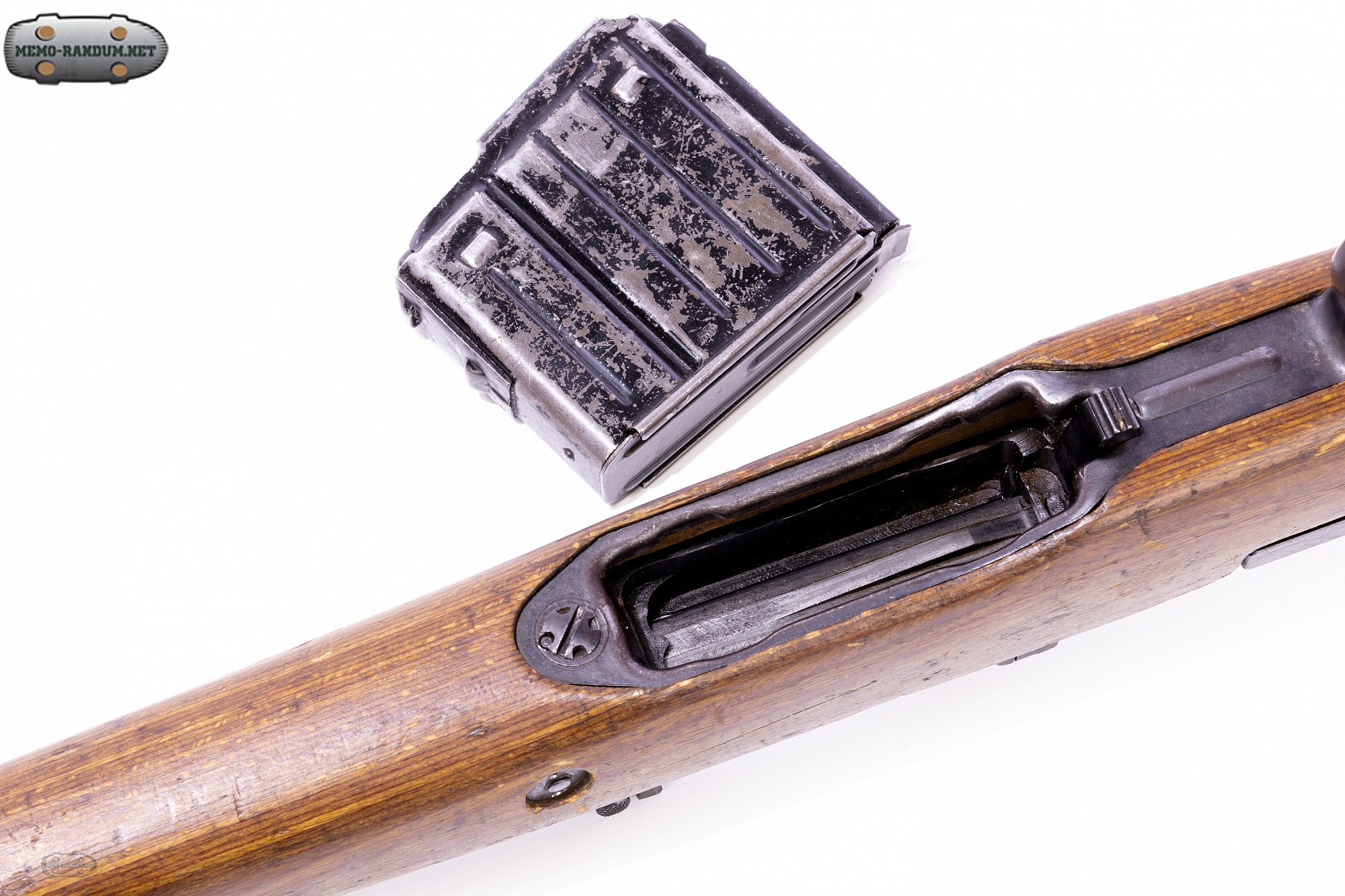

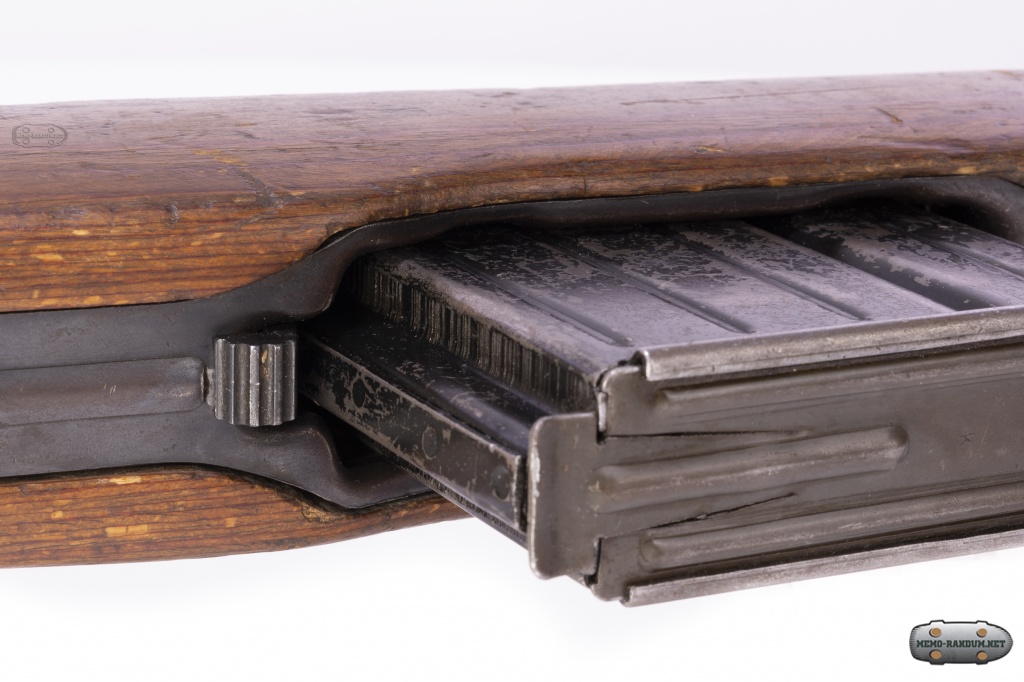

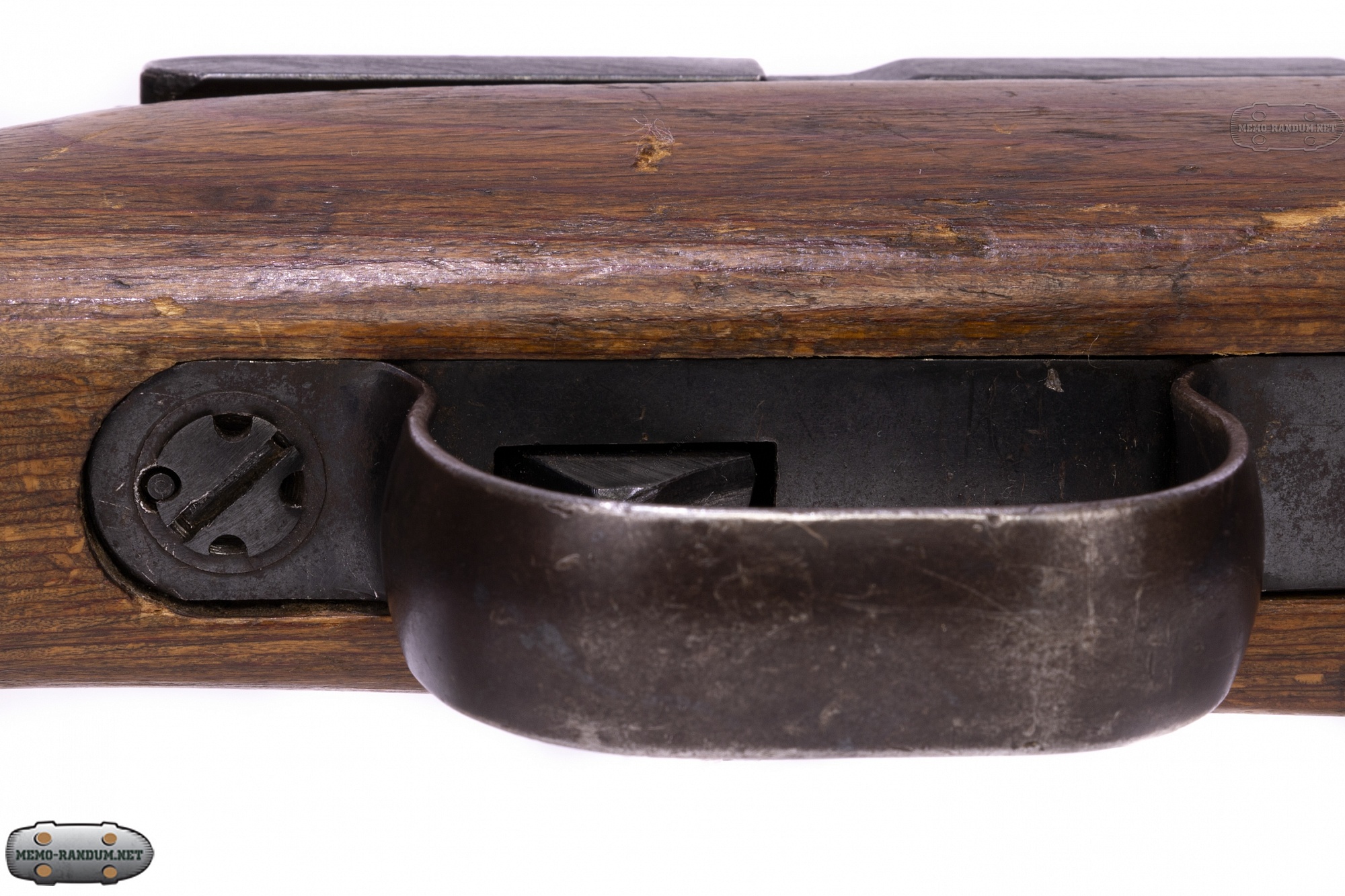

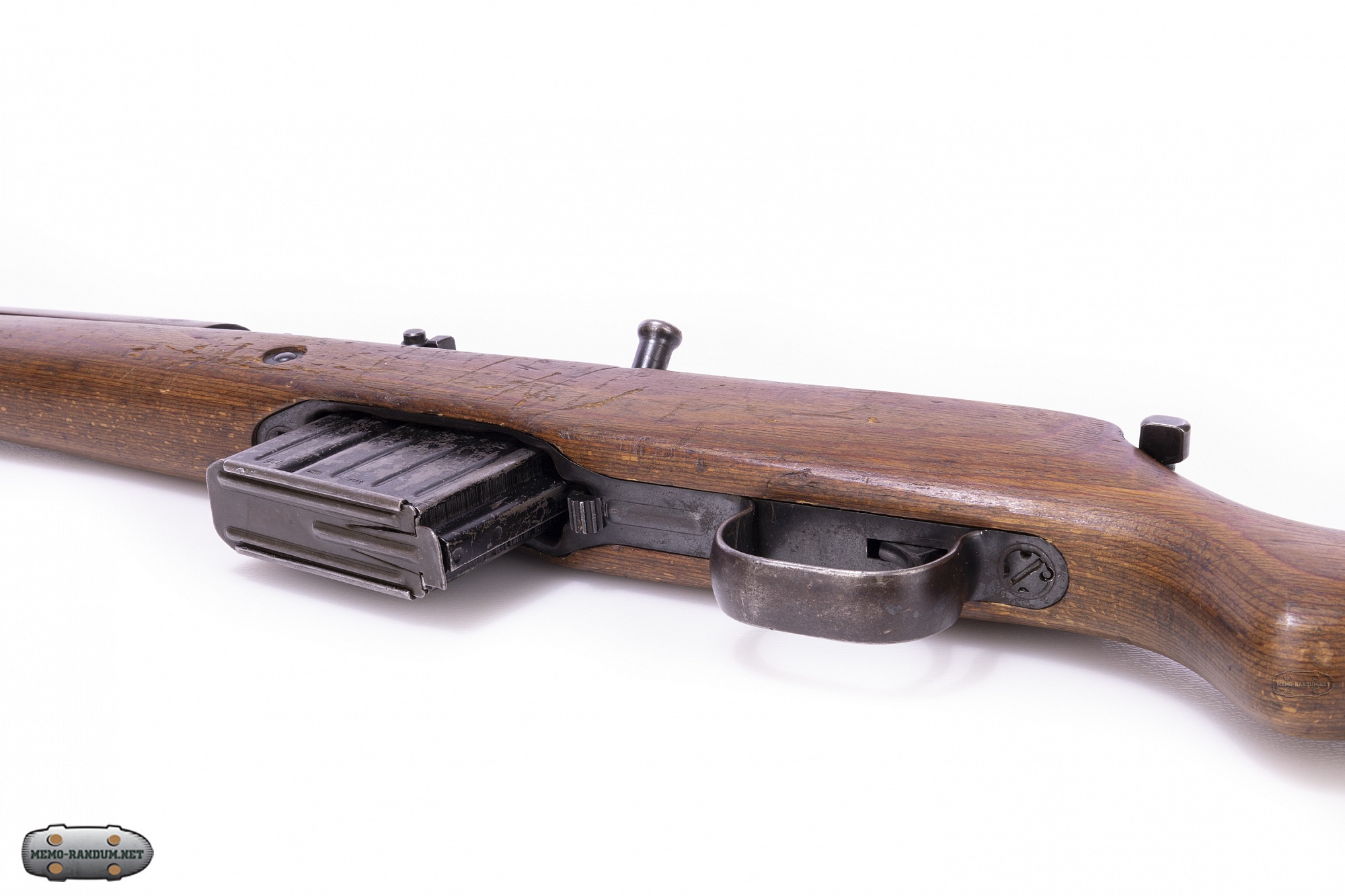

Защелка магазина самозарядной винтовки G43.

Защелка магазина самозарядной винтовки G43.

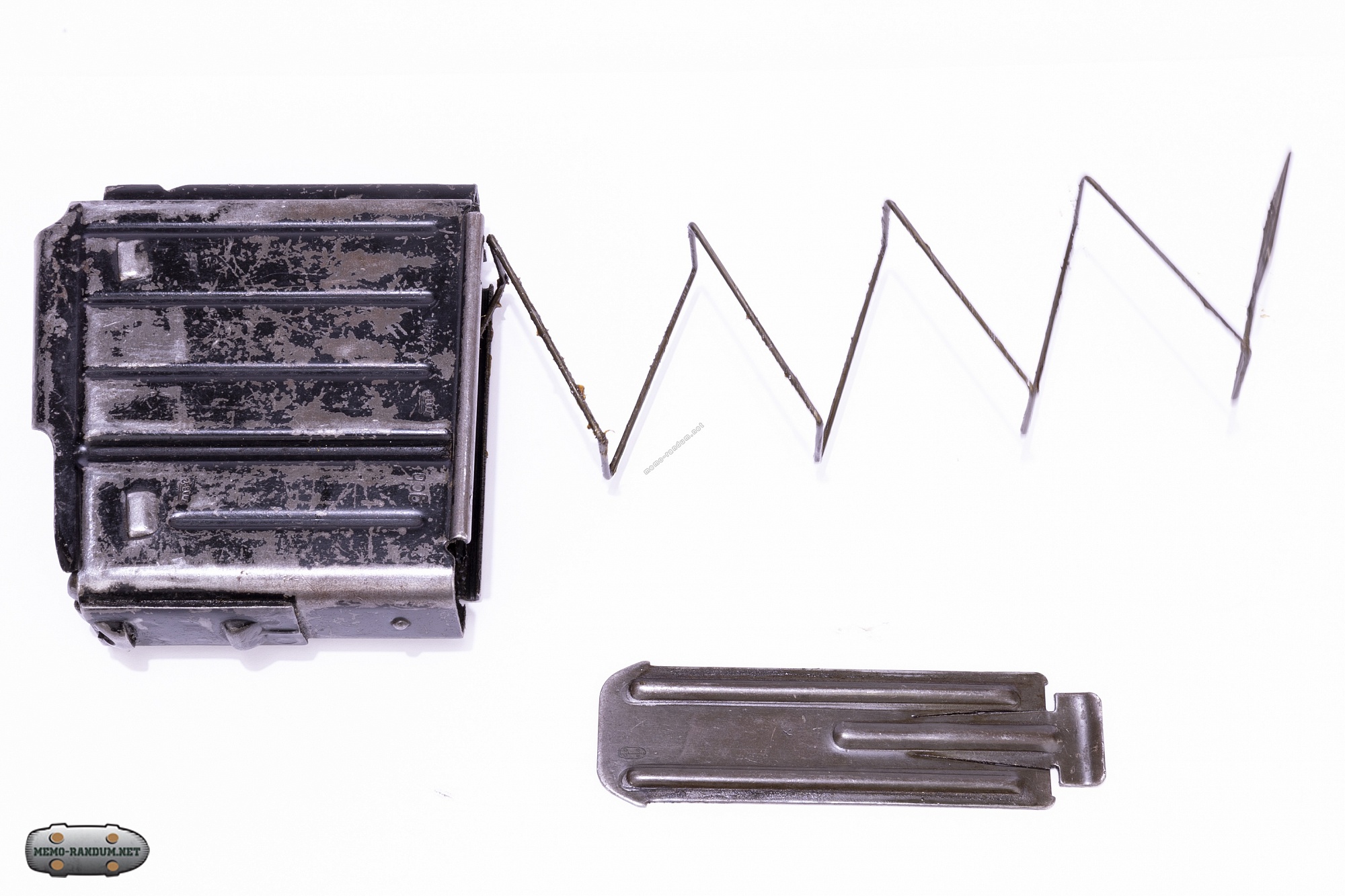

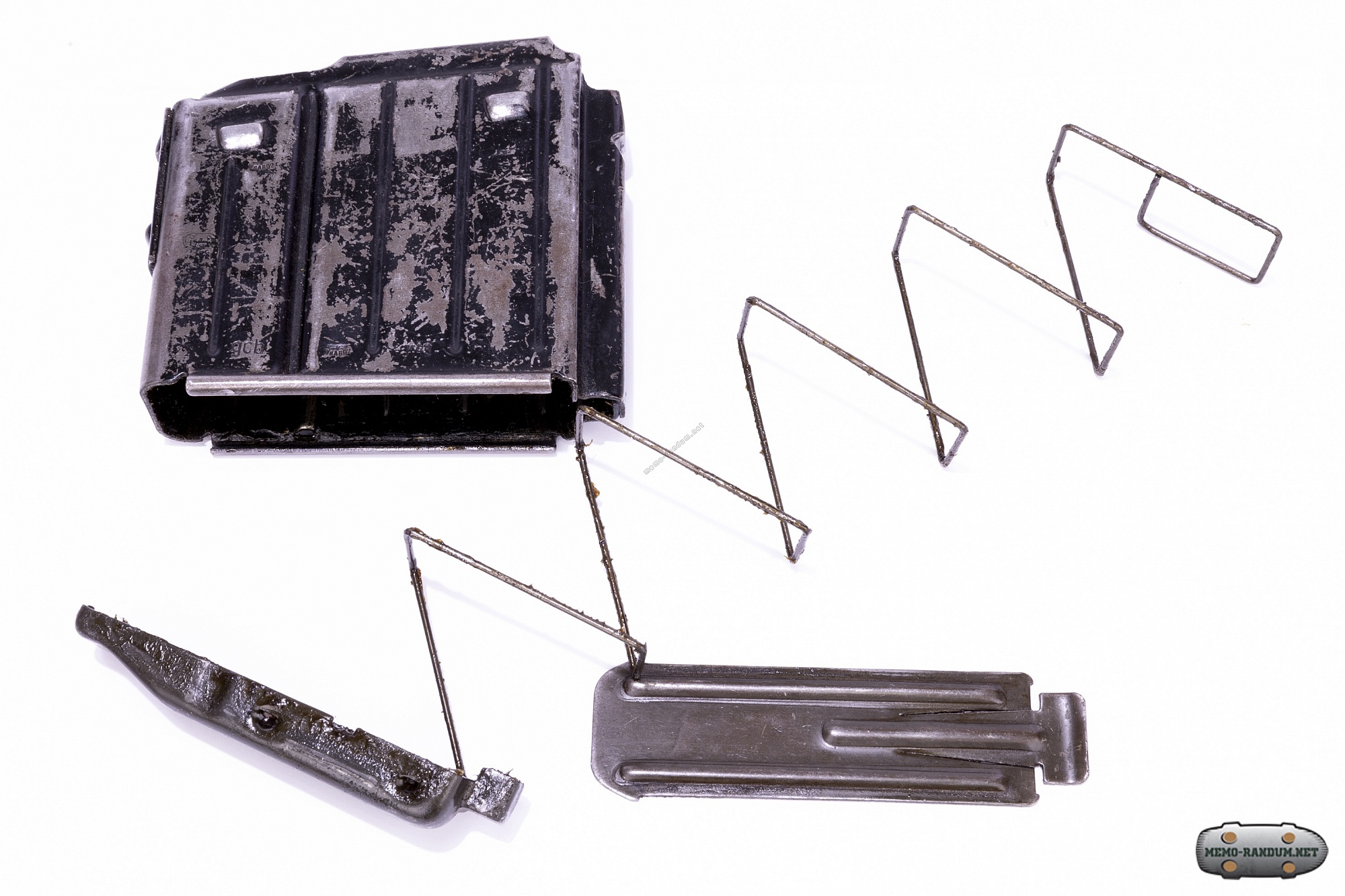

Вид разобранного магазина самозарядной винтовки G43

Вид на разобранный магазин самозарядной винтовки G43. Интересной особенностью магазина является узкая пружина. Пружина почти в два раза уже магазина. заходит в магазин под углом, тем самым обеспечивает плавную подачу патронов.

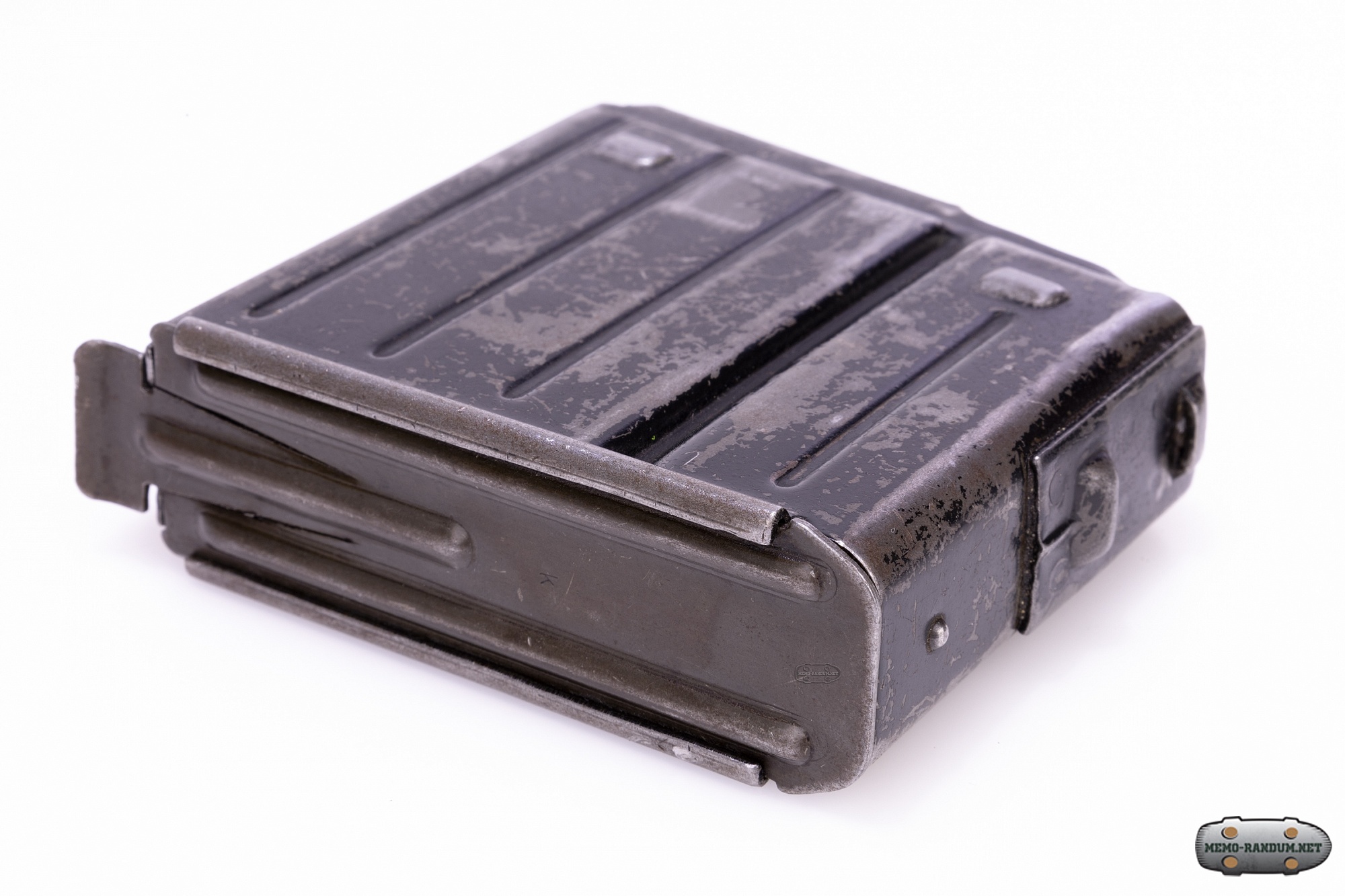

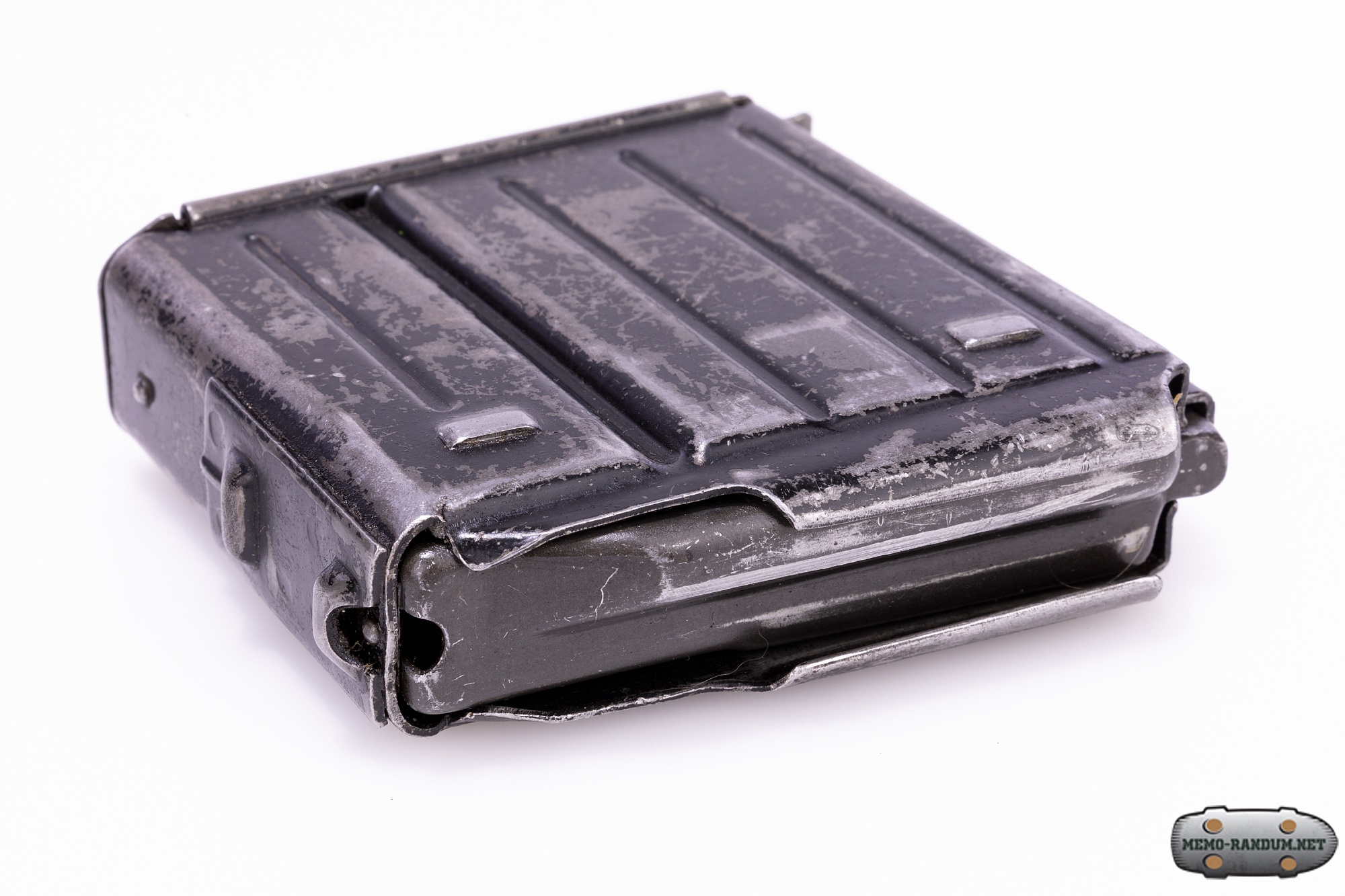

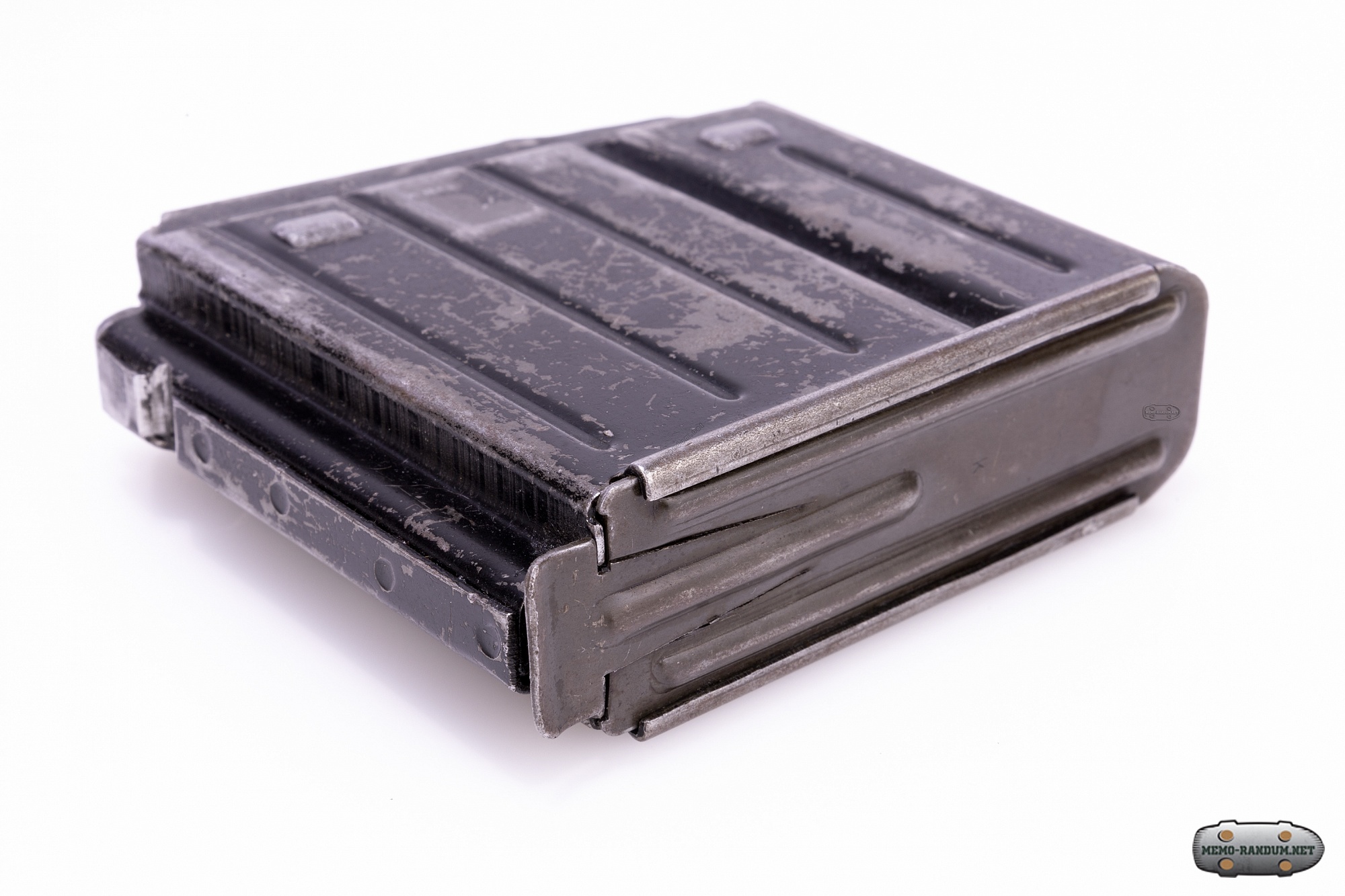

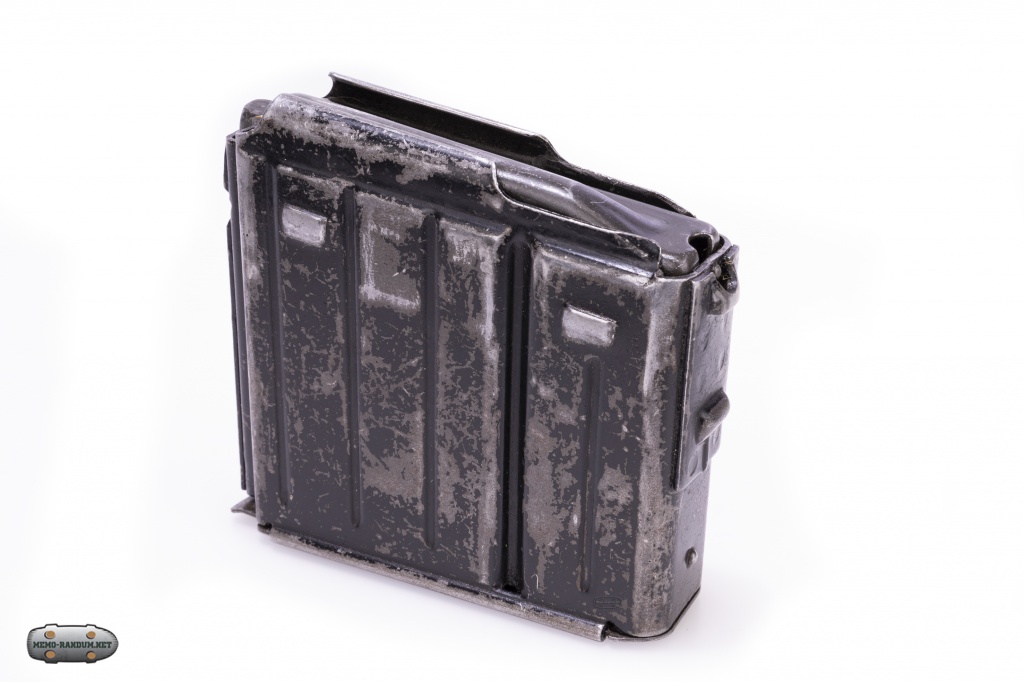

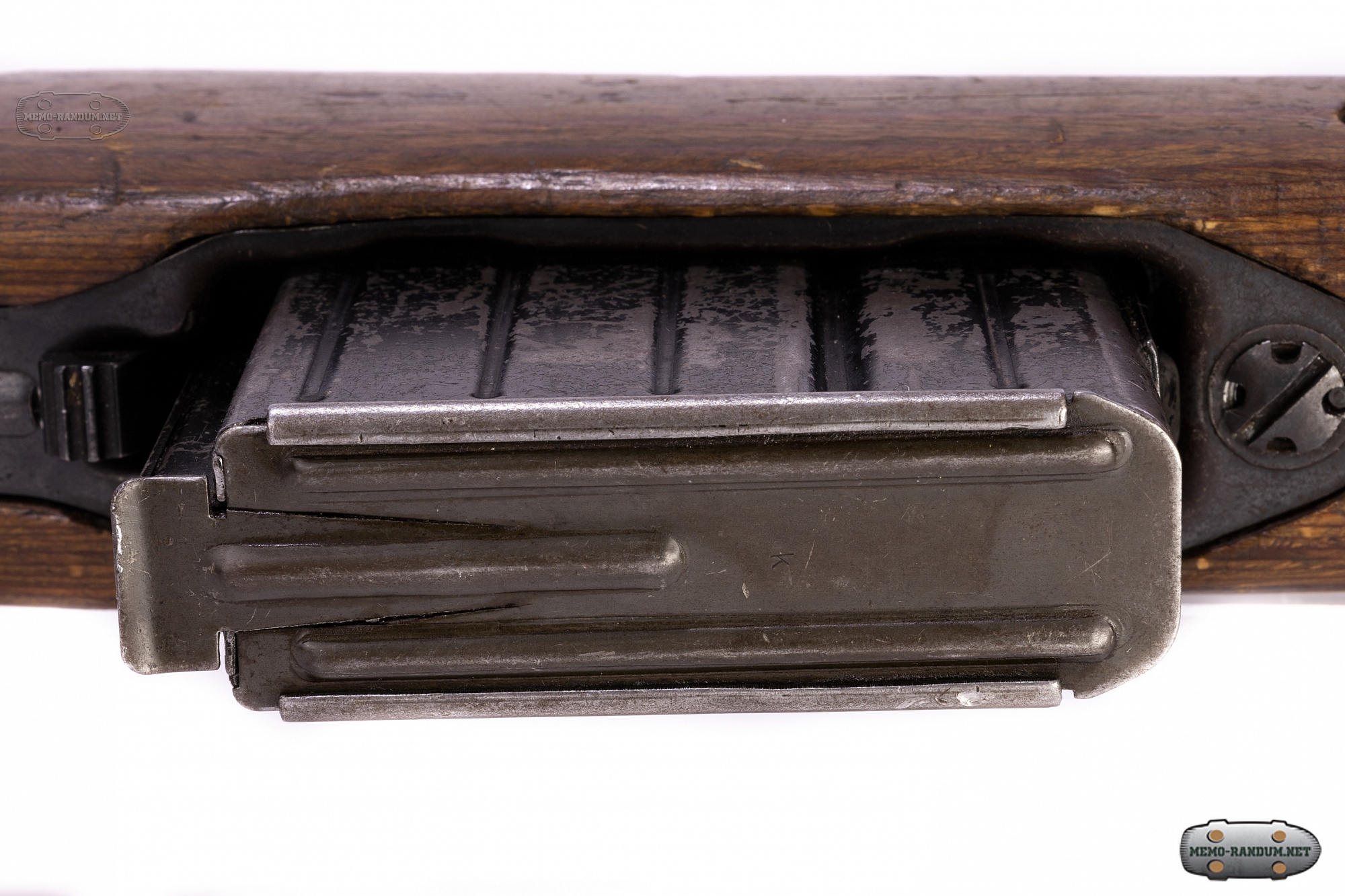

Магазин к самозарядной винтовке G43

Магазин к самозарядной винтовке G43.

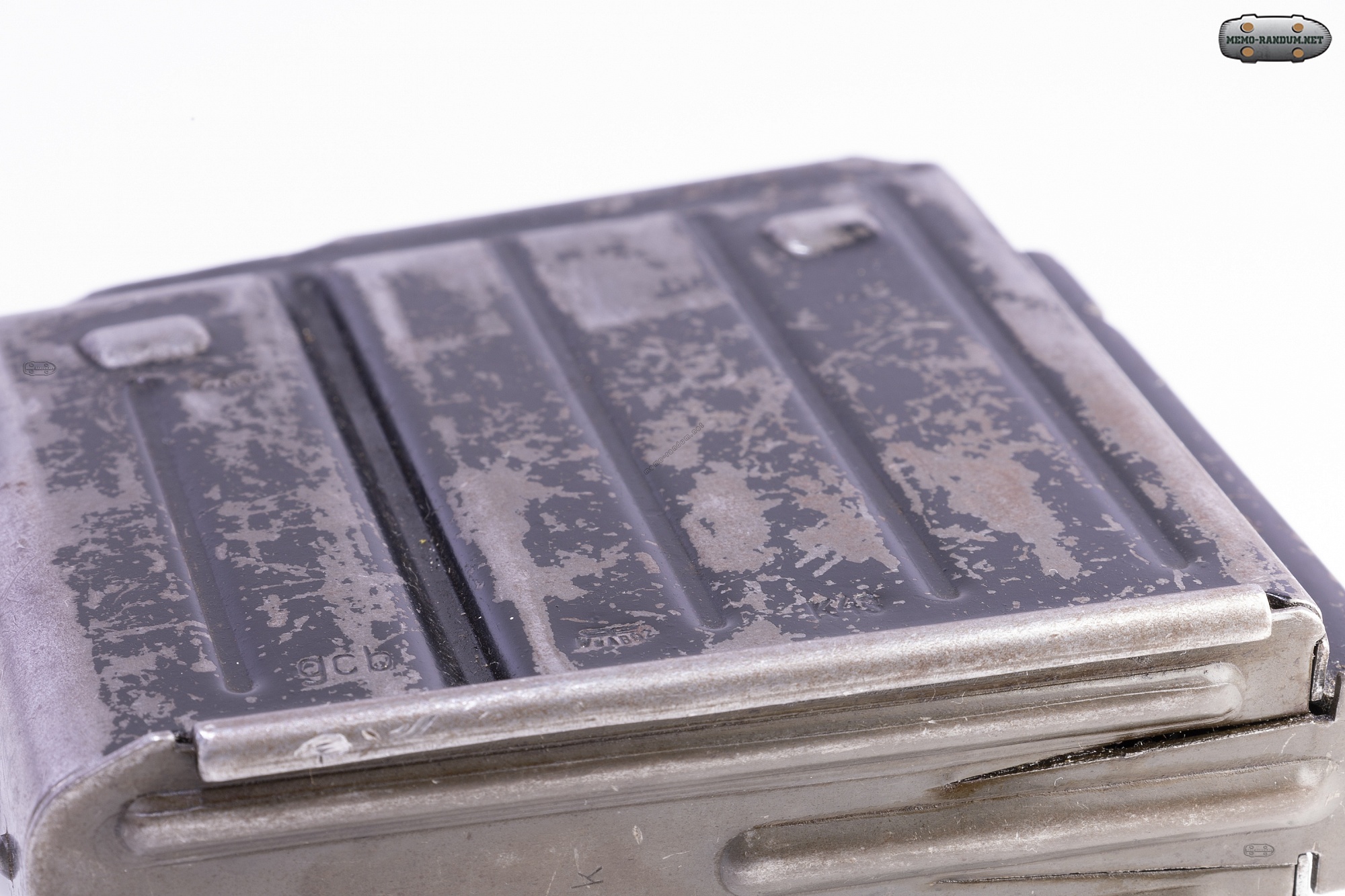

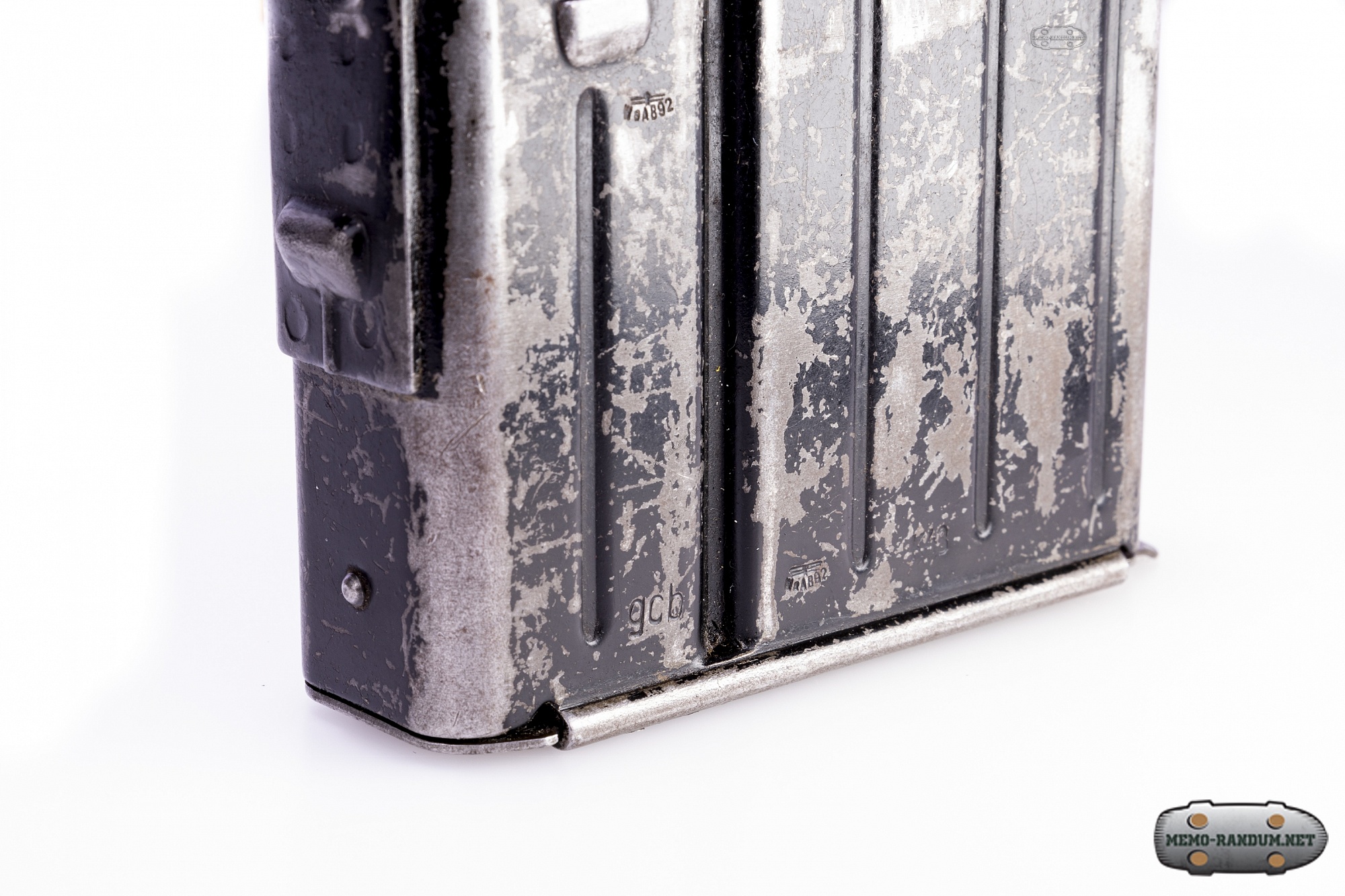

Клейма на магазине к самозарядной винтовке G43. WaAB92. gcb.K43

Клейма на магазине к самозарядной винтовке G43. WaAB92. gcb.K43

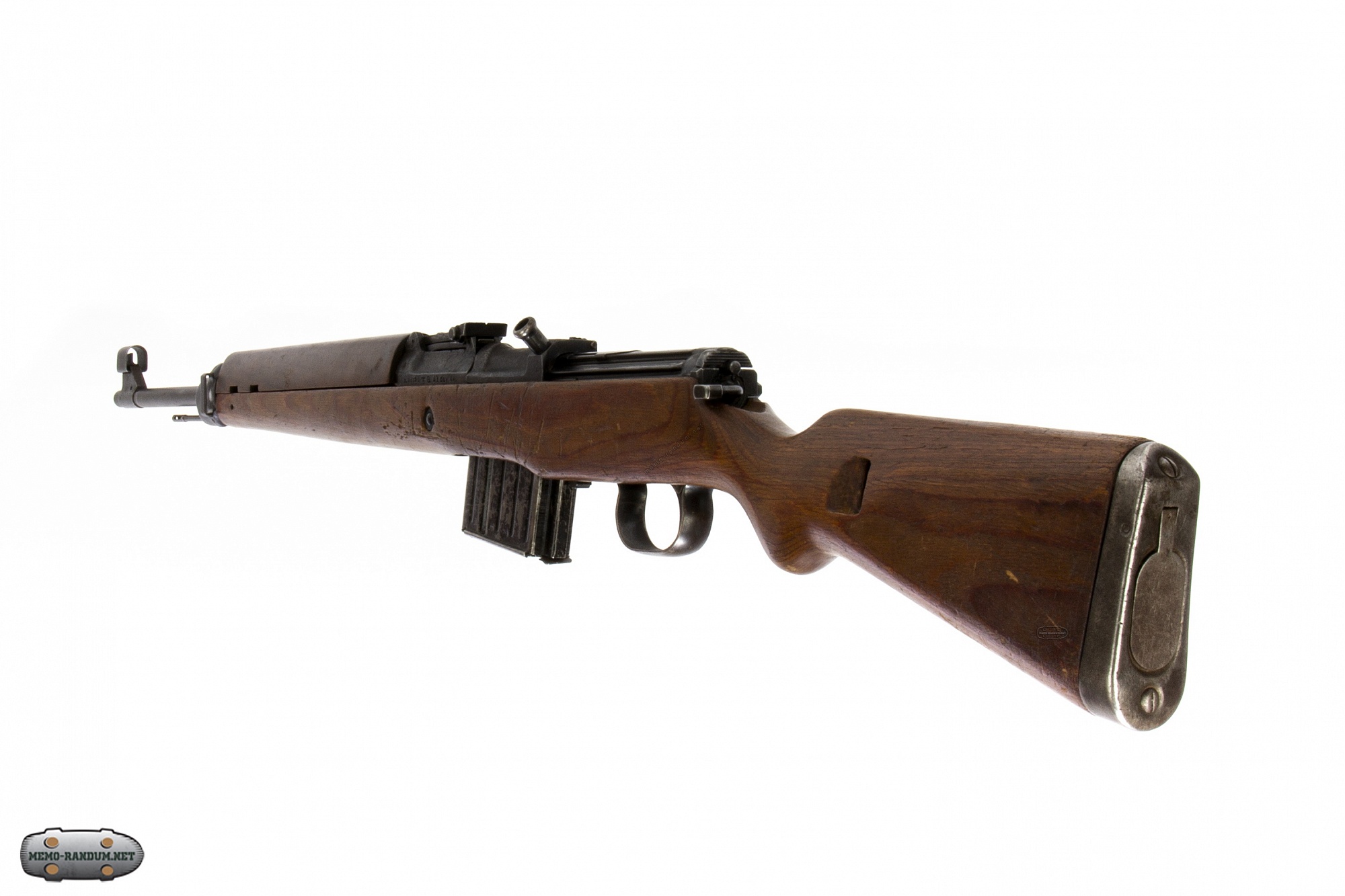

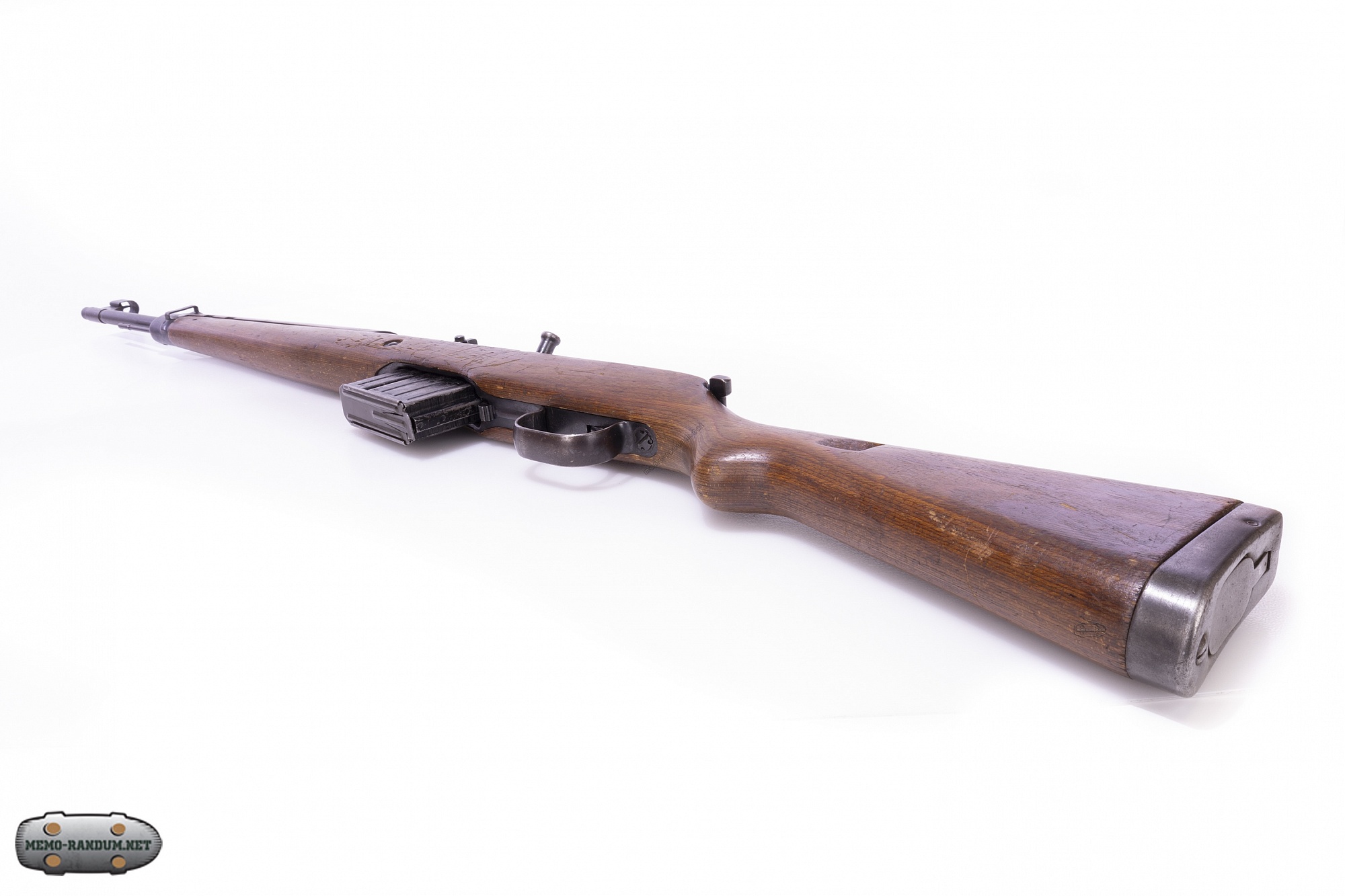

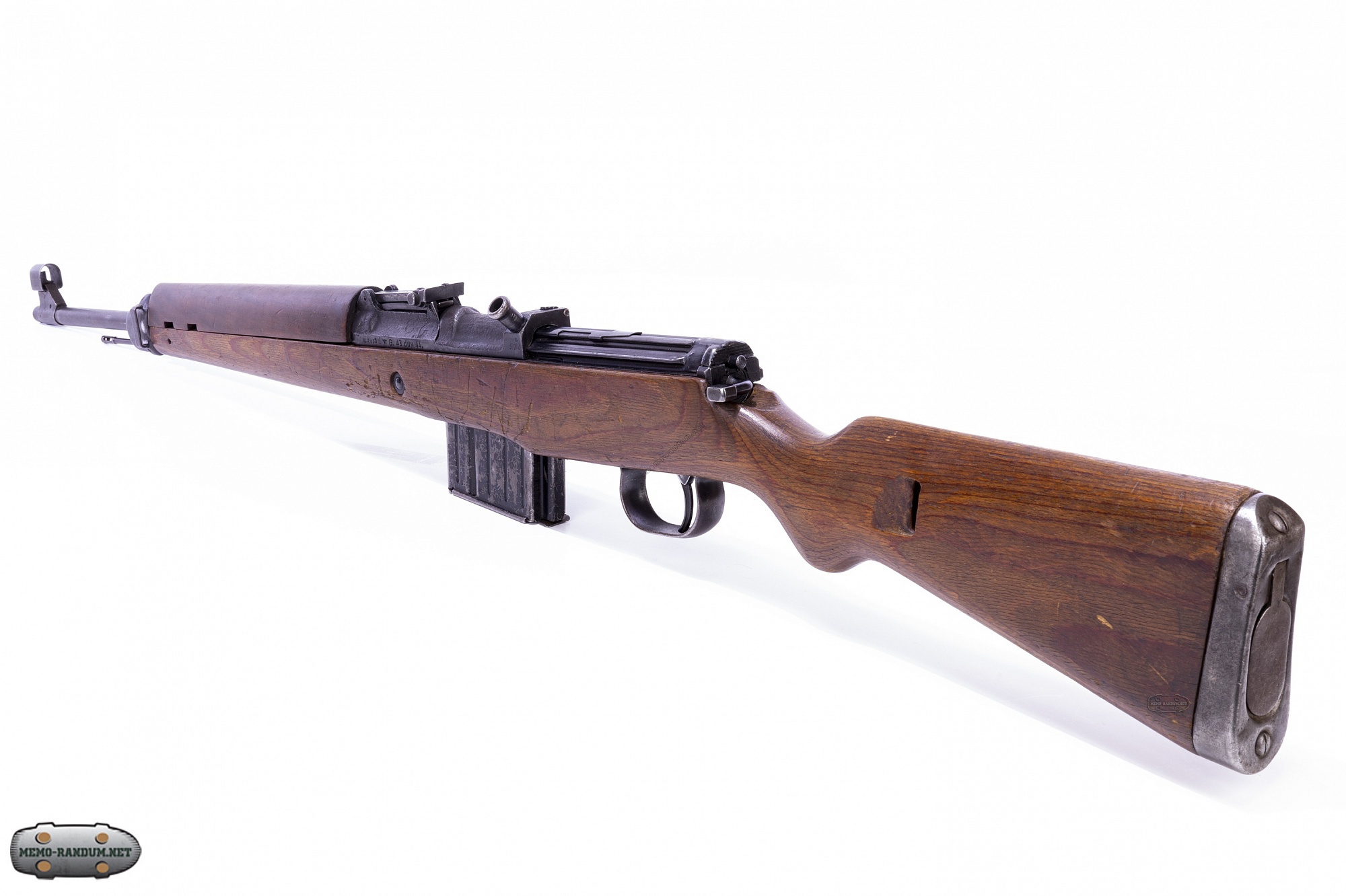

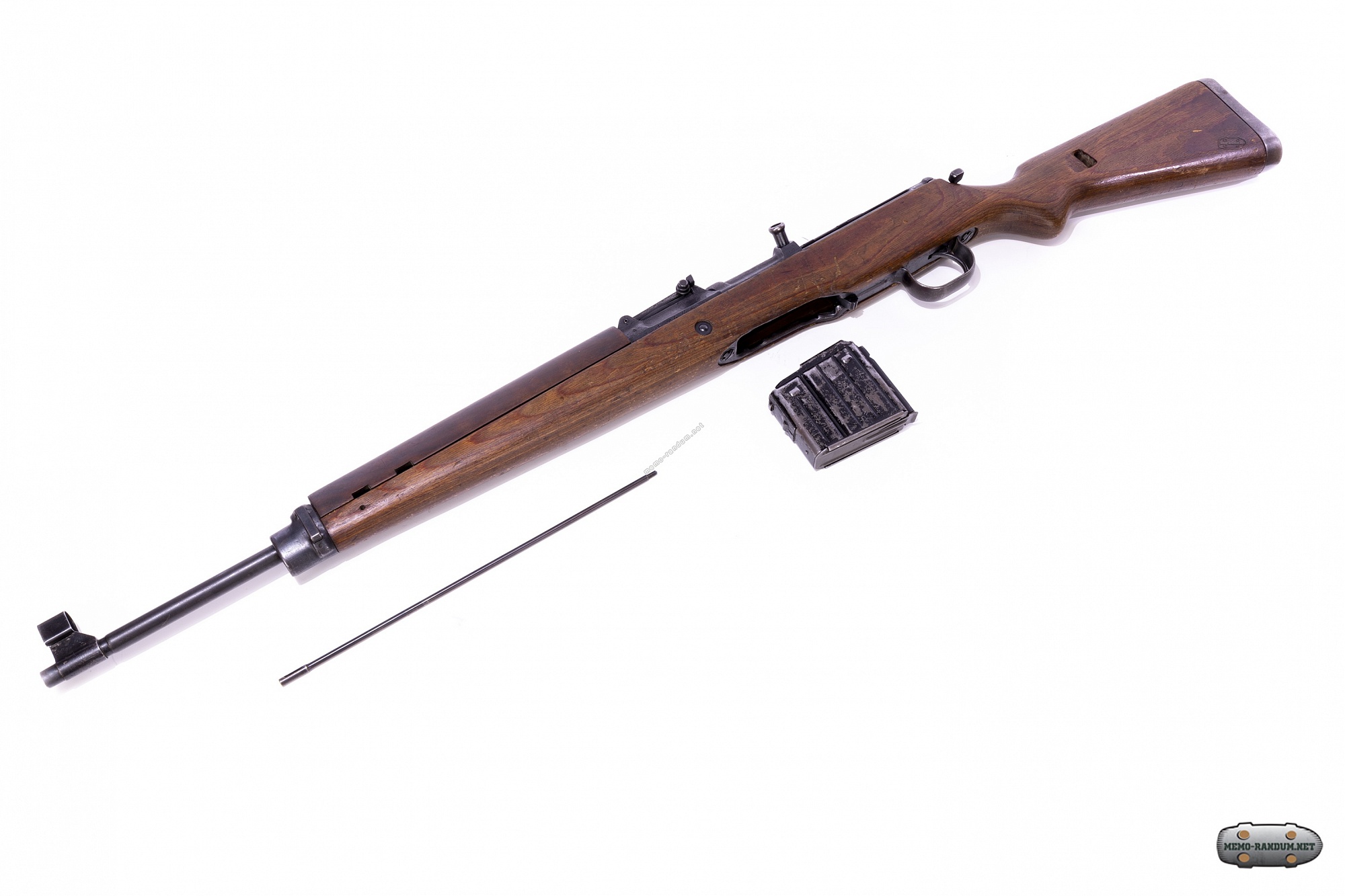

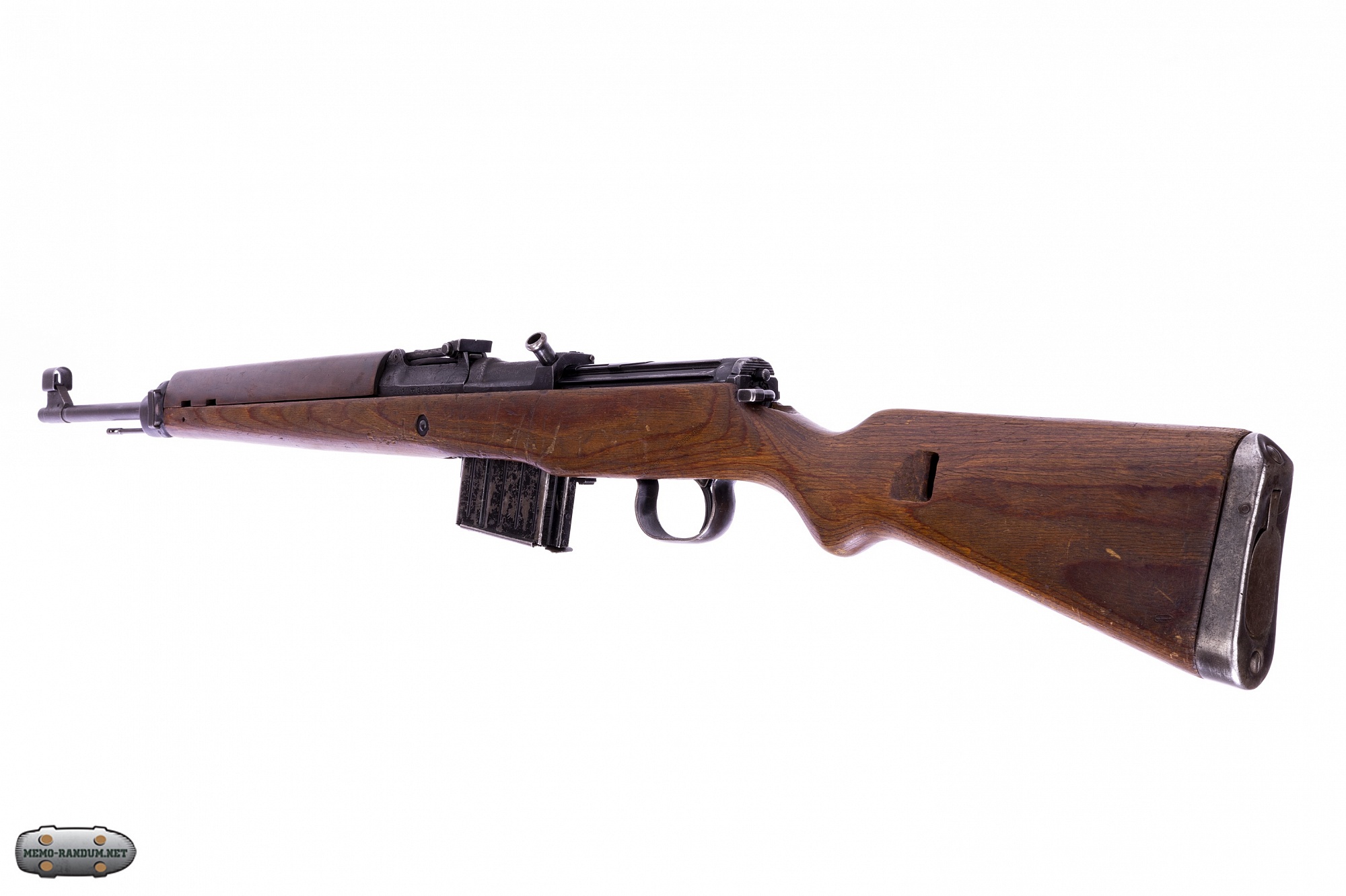

Винтовка самозарядная G43. Общий вид. Магазин и шомпол отсоединены.

Источник:

http://zonwar.ru/vintovki/Gewehr_43.html

http://smallarms.ru/article?arms=gewehr4143

https://ru.wikipedia.org/wiki/Gewehr_43

https://warfor.me/samozaryadnaya-vintovka-g-43/

http://weaponland.ru/photo/skhemy_oruzhie/g_43/9-0-614
