Автоматическая винтовка M16A1/Rifle, Caliber 5.56 mm, M16

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ:

Годы эксплуатации
1964 год — настоящее время
Принят на вооружение
1962
Конструктор
Юджин Стоунер
Разработан
1956 год
Производитель
Colt’s Manufacturing Company
Всего выпущено
8 000 000
Патрон
5,56×45 мм НАТО
Принципы работы
отвод пороховых газов, поворотный затвор
Скорострельность, выстрелов/мин
650—750 (M16A1)
Начальная скорость пули, м/с
990
Прицельная дальность, м
450 (M16A1)

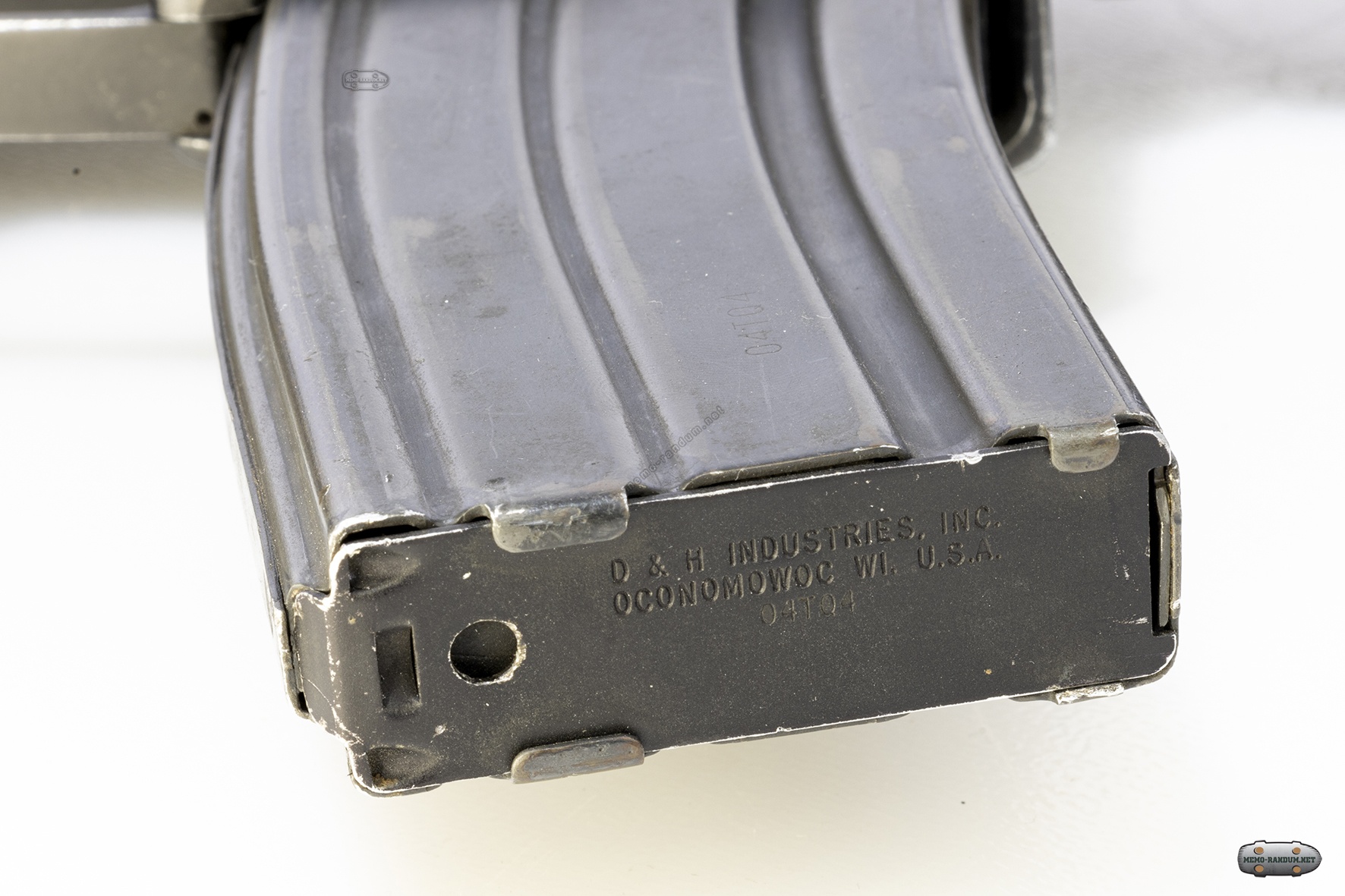

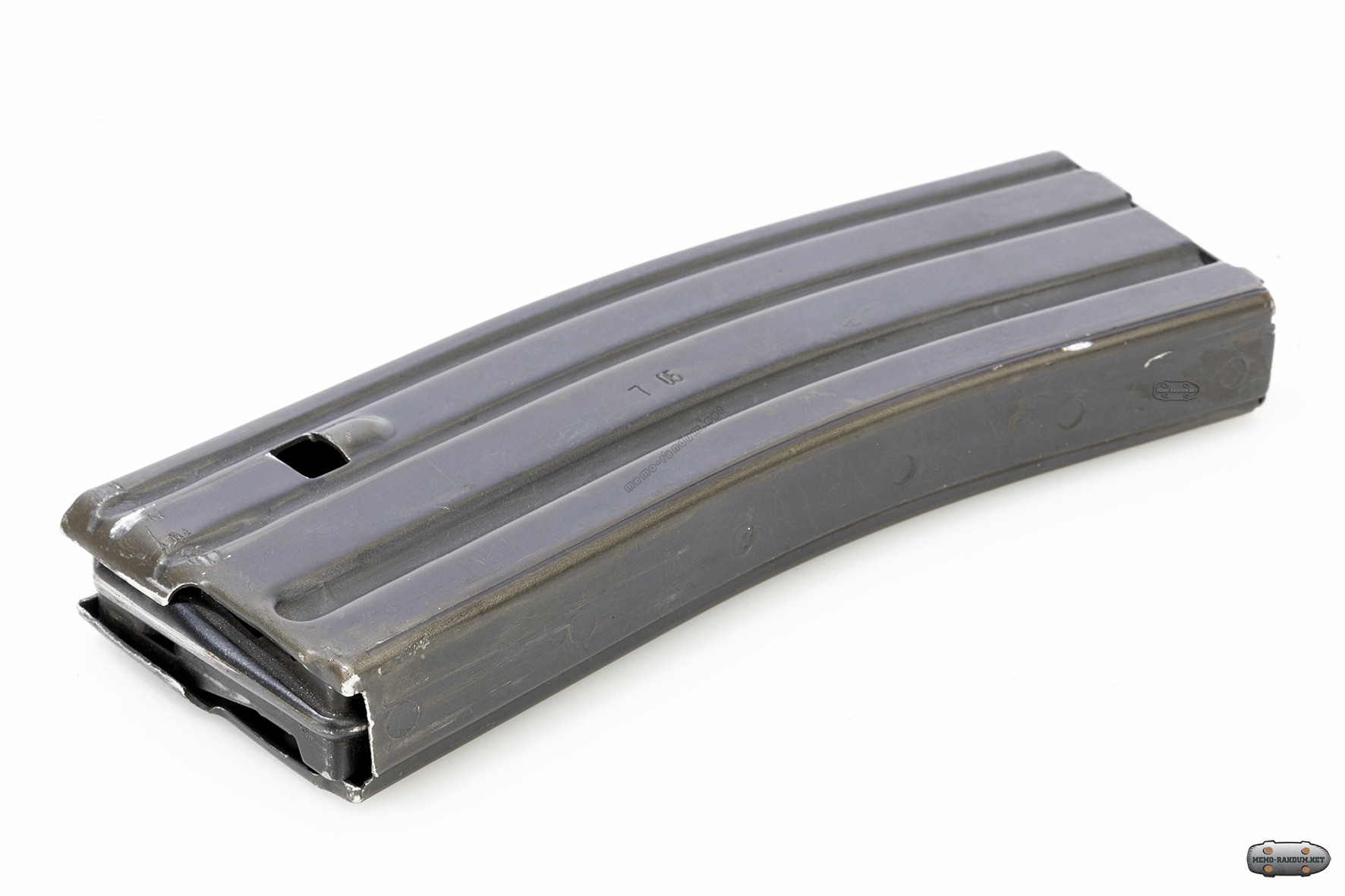

Вид боепитания
коробчатый магазин на 20/30 патронов

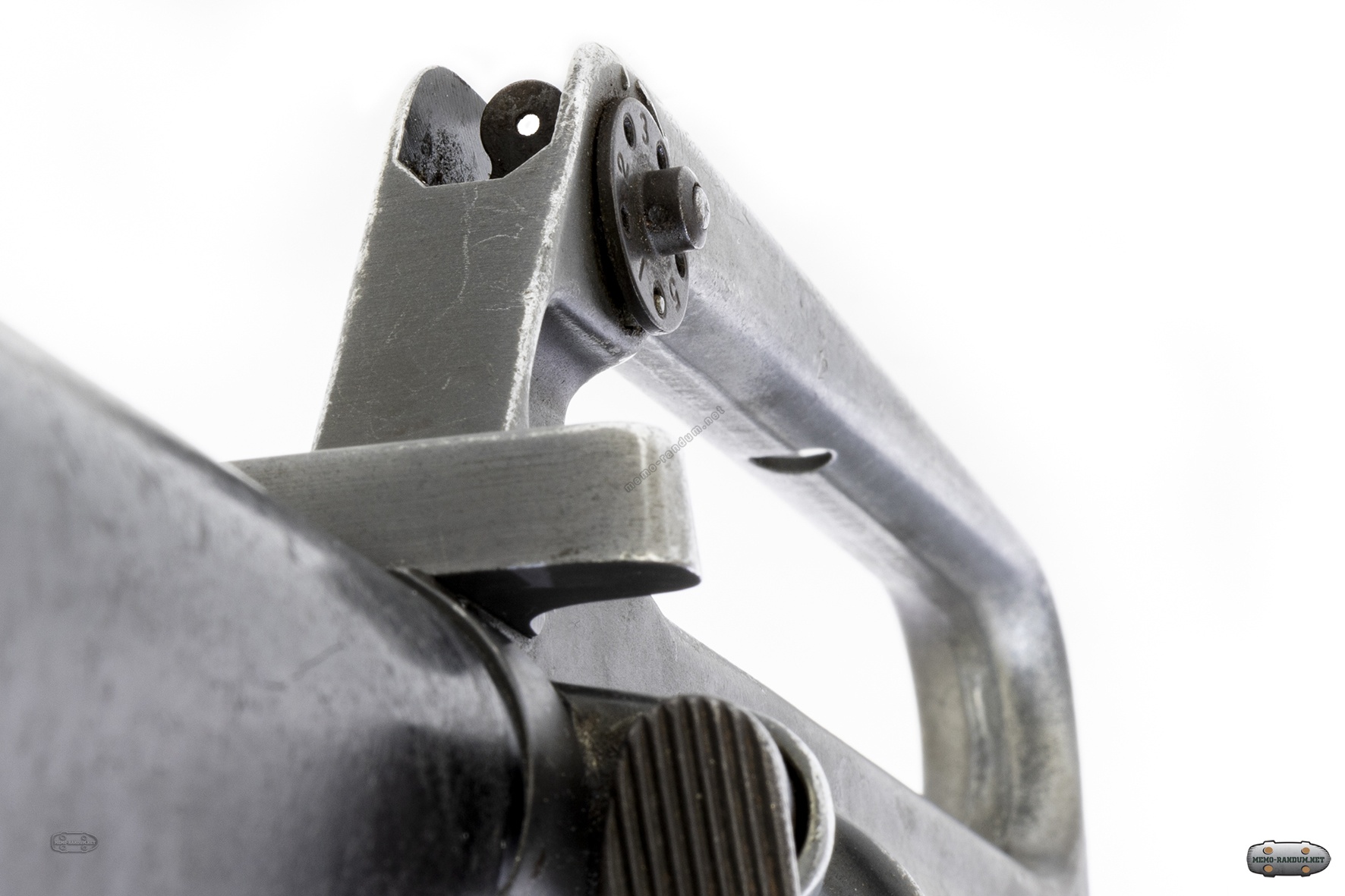

Прицел
диоптрический
Длина
990
Масса, кг
2,88

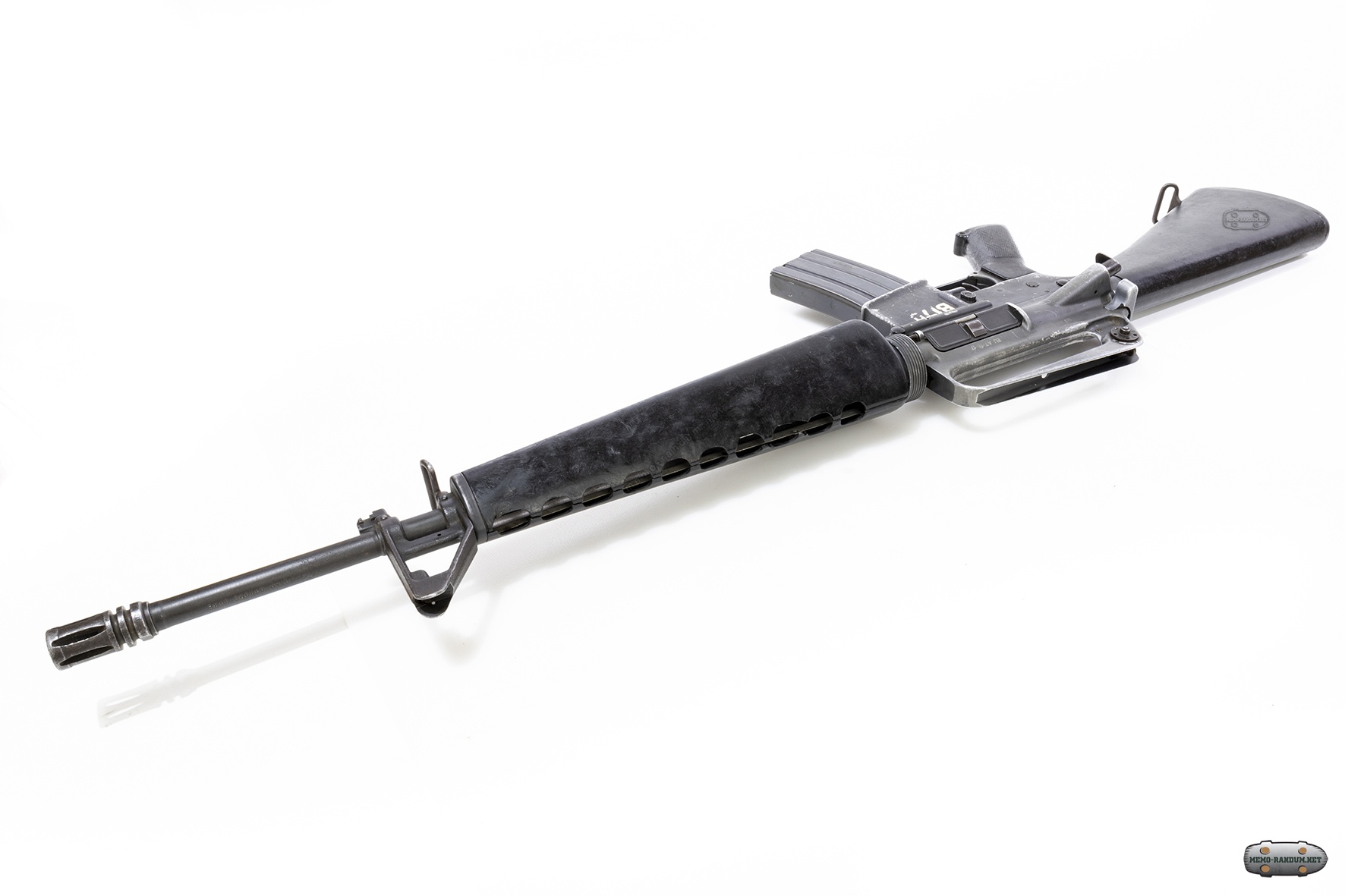

Обзор автоматической винтовки M16A1/Rifle, Caliber 5.56 mm, M16

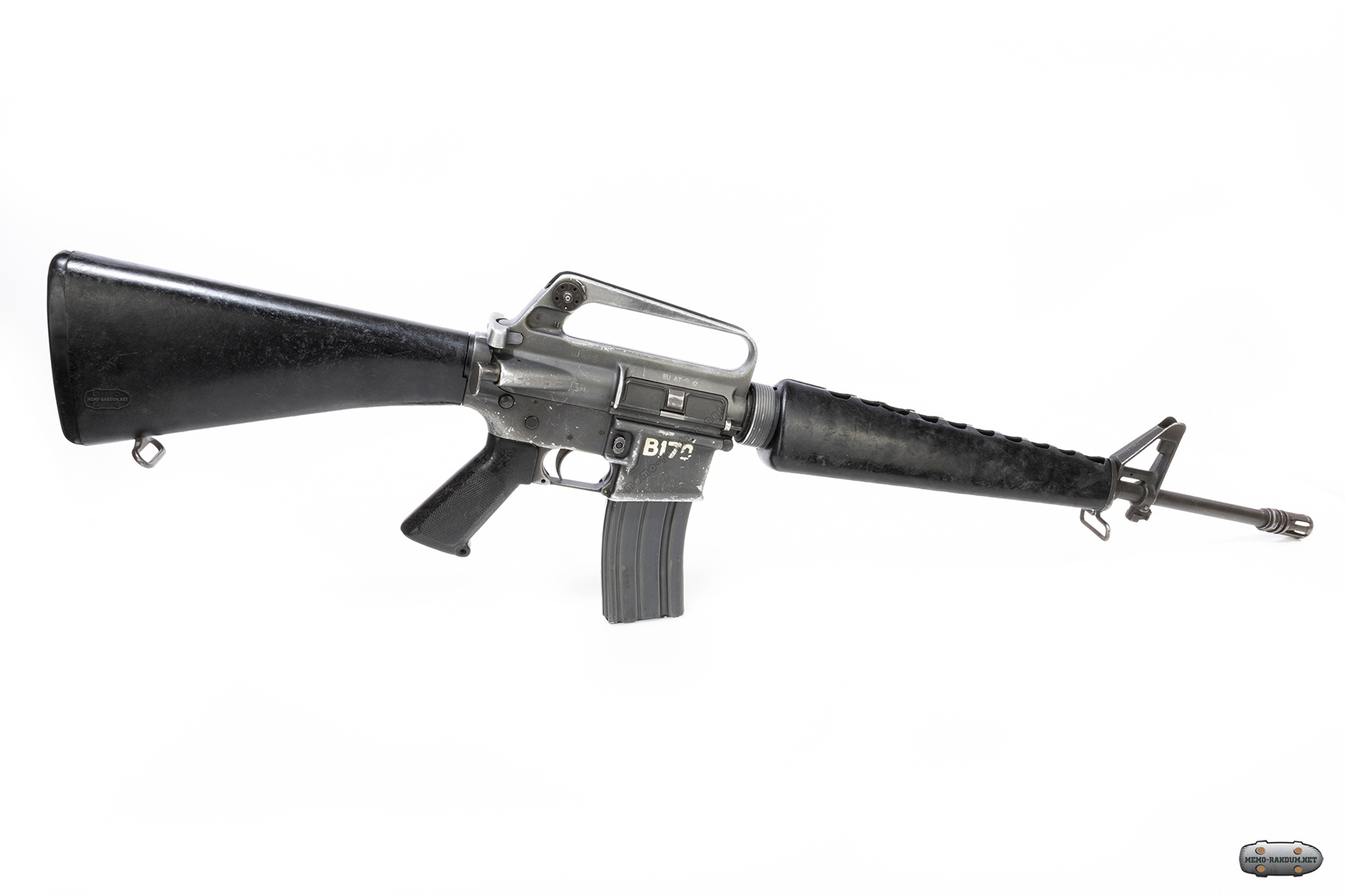

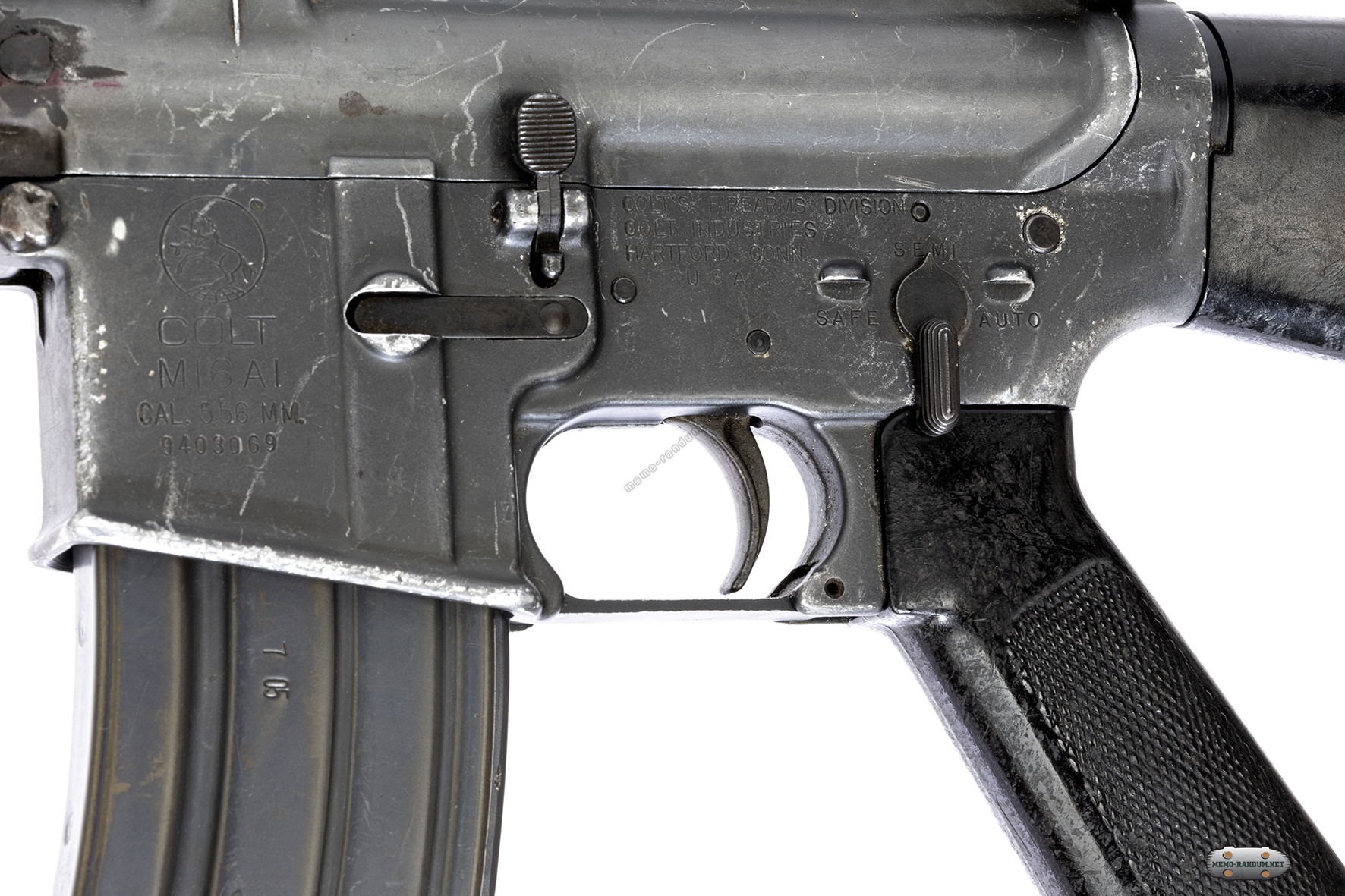

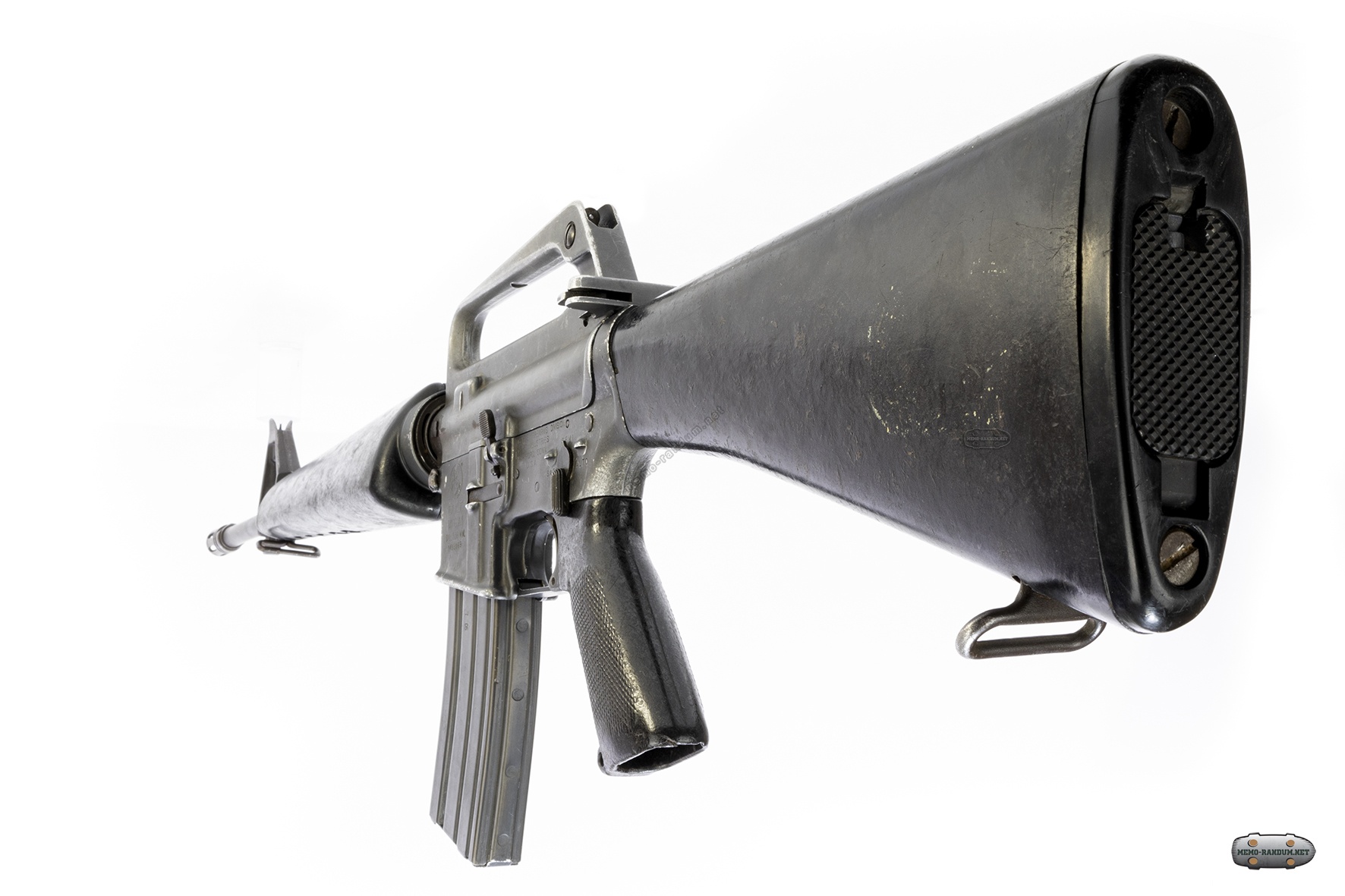

Автоматическая винтовка M16A1/Rifle, Caliber 5.56 mm, M16

5,56-мм автомат M16 (официальное обозначение — Rifle, Caliber 5.56 mm, M16) — американская автоматическая винтовка калибра 5,56 мм, разработанная и принятая на вооружение в 1960-х годах.

M16 и её модификации до настоящего времени остаются основным образцом стрелкового оружия всех пяти видов вооружённых сил, силовых структур и полицейских подразделений США, а равно и других стран мира. Это одна из наиболее распространённых моделей стрелкового оружия в мире — было выпущено более 8 миллионов экземпляров.

M16A1

История создания

Начало работам над малокалиберным оружием под патрон, промежуточный по мощности между полноразмерным винтовочным и пистолетным, в США было положено как один из результатов проекта ALCLAD, направленного на разработку нательной брони для Армии США. В его ходе было проанализировано более трёх миллионов отчётов о гибели и ранениях солдат на поле боя за период с Первой мировой по Корейскую войны. Исследовалось количество ранений, поражённые части тела, типология нанесённых повреждений и дистанции, на которых они были получены.

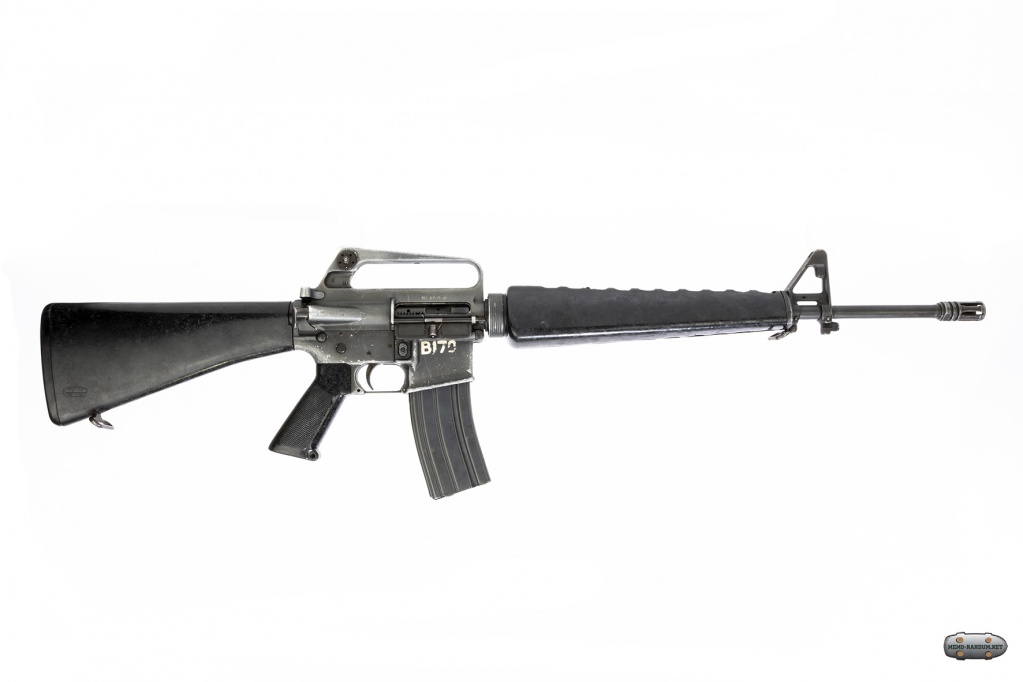

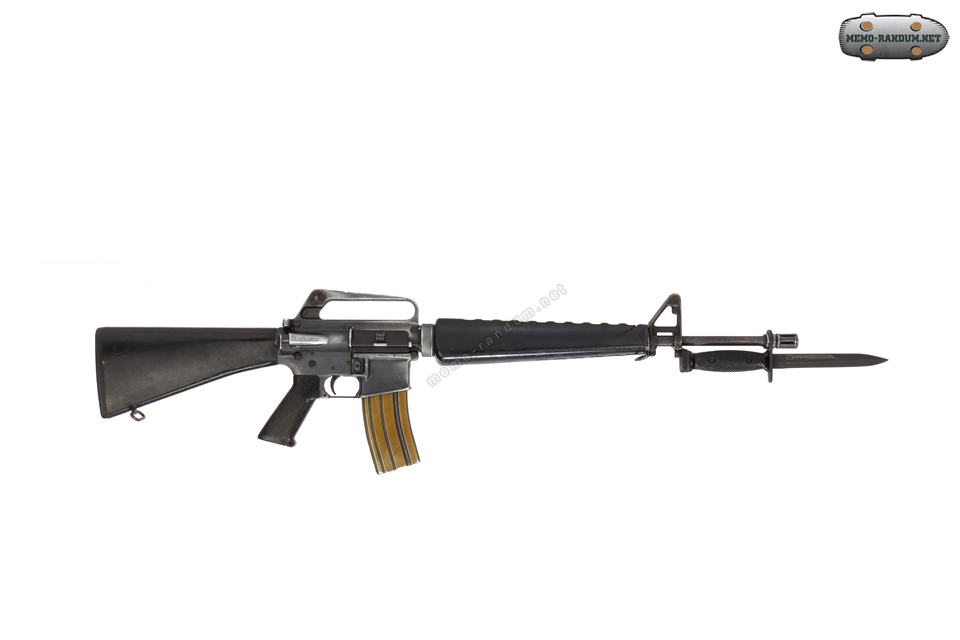

M16A1/Rifle

Результаты исследований оказались достаточно неожиданны для того времени. В первую очередь выяснилось, что основная масса (порядка 70 %) случаев ранения или гибели солдат в современном бою была вызвана осколочными ранениями — на лёгкое стрелковое оружие приходилось лишь 20 с небольшим процентов от общего числа боевых потерь. Причём расстояние ведения огня из него очень редко превышало 300 м, а основное количество смертельных ранений вообще было получено в пределах дистанции в 100 м. На таком расстоянии точность каждого отдельного выстрела оказывалась второстепенной, на первую роль же выходила такая характеристика, как плотность огня.

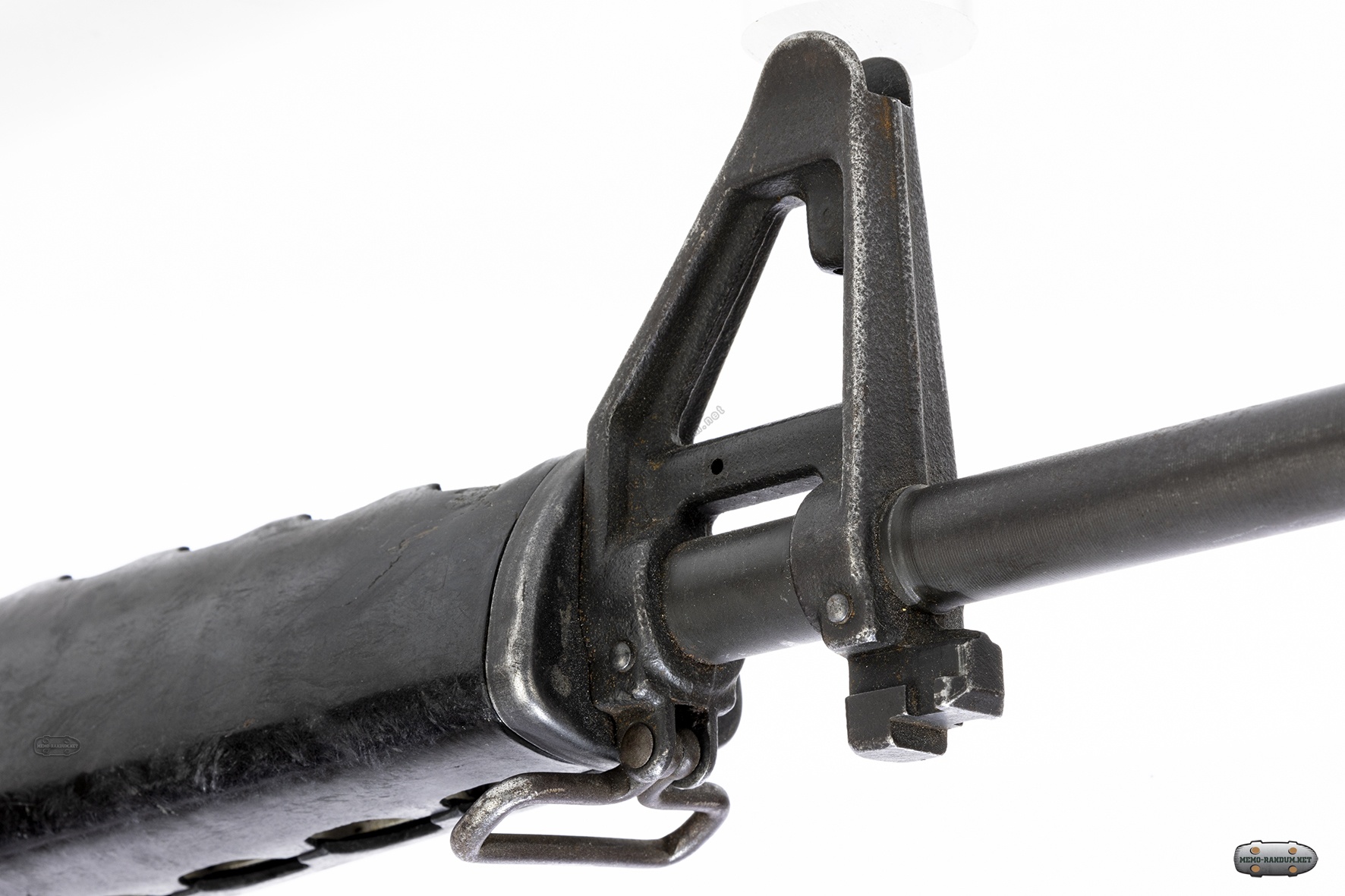

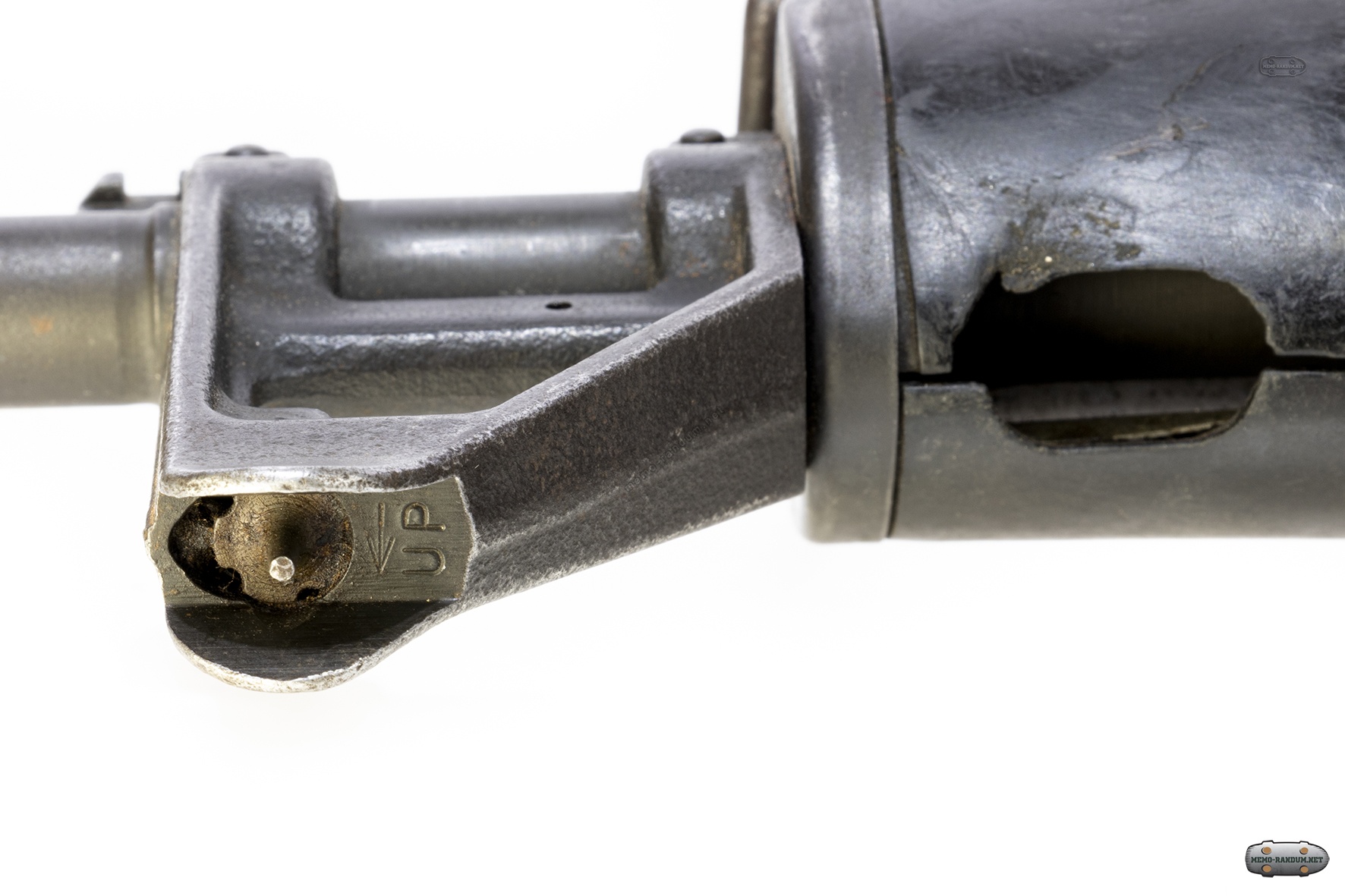

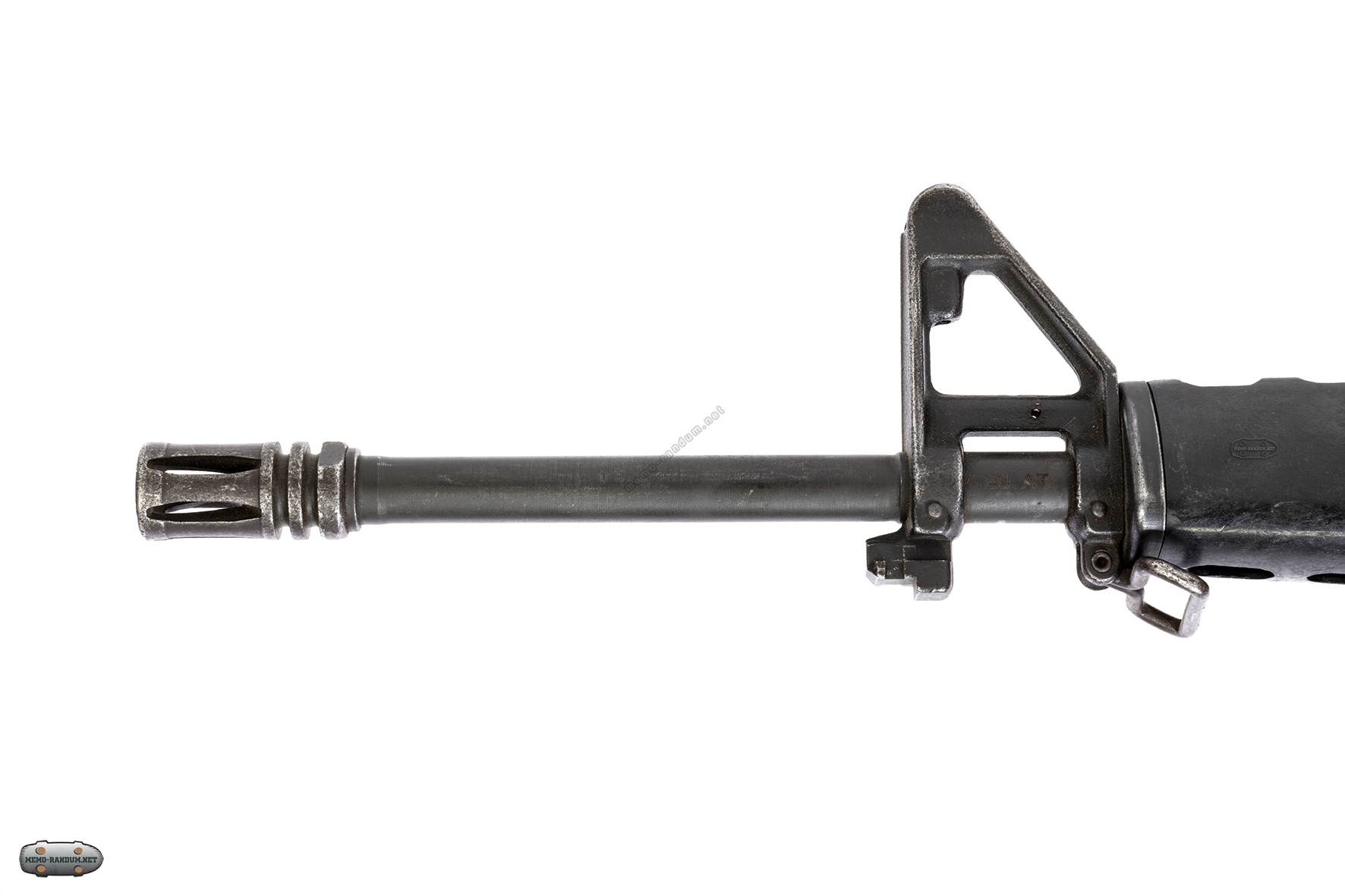

M16A1. мушка

Одним из результатов данного исследования стал вывод о необходимости создания для Армии США лёгкого оружия с небольшим импульсом отдачи, ведущего автоматический огонь специальными облегчёнными патронами малого калибра, эффективный на расстоянии не более 400—500 метров, компенсируя высокой скорострельностью и большей вероятностью поражения цели при огне очередями меньшую массу отдельной пули. Соответственно, в 1957 году армейским командованием был начат конкурс по созданию лёгкой армейской винтовки (LMR — Lightweight Military Rifle) калибром порядка 5,5—5,6 мм (0,22 дюйма). Тактико-технические требования включали в себя, помимо калибра, возможность ведения одиночного и автоматического огня, 20-патронный магазин, массу с полным магазином не более 3 кг (6 фунтов) и способность пробить навылет стандартную армейскую каску с 500 м.

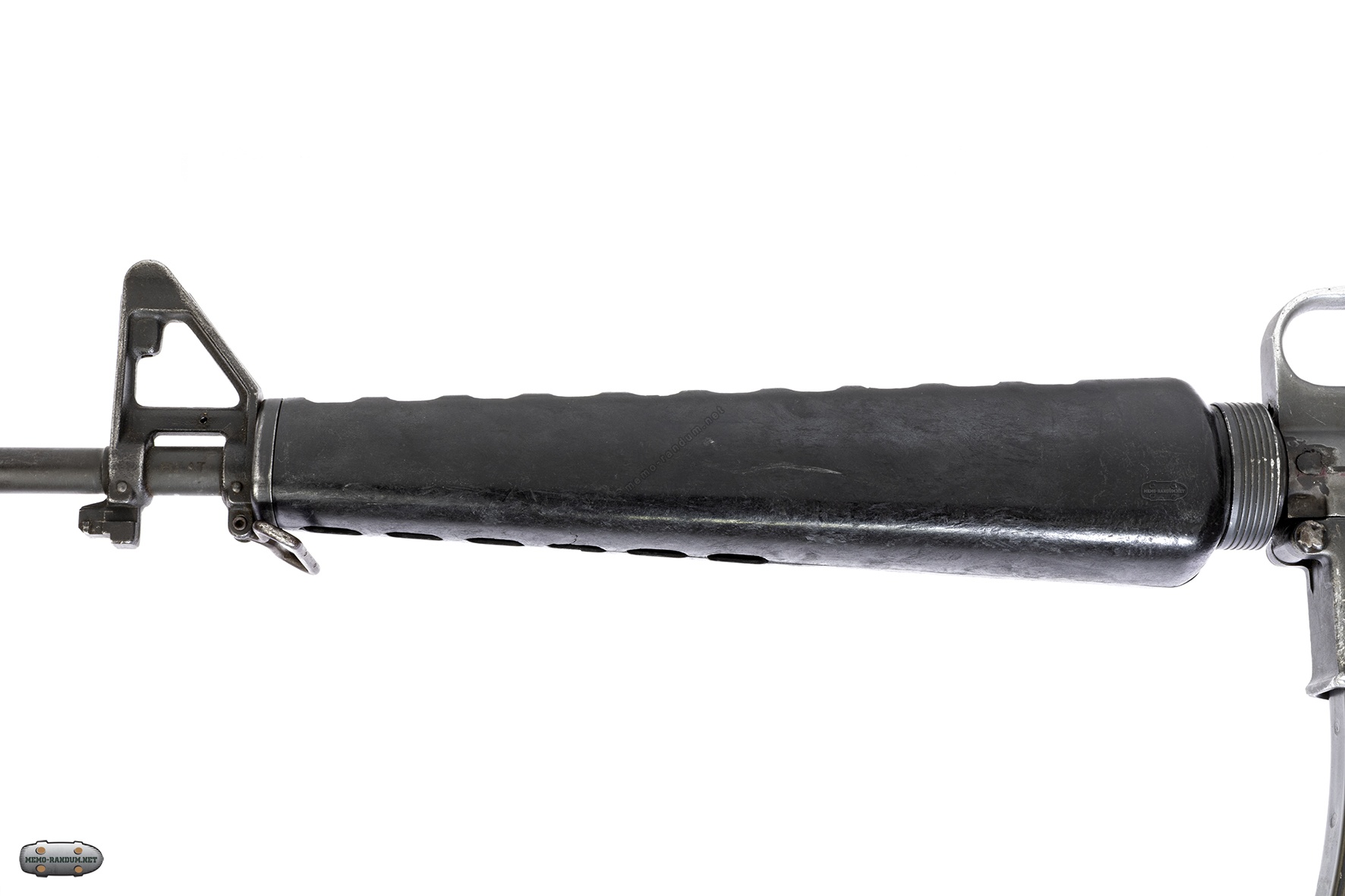

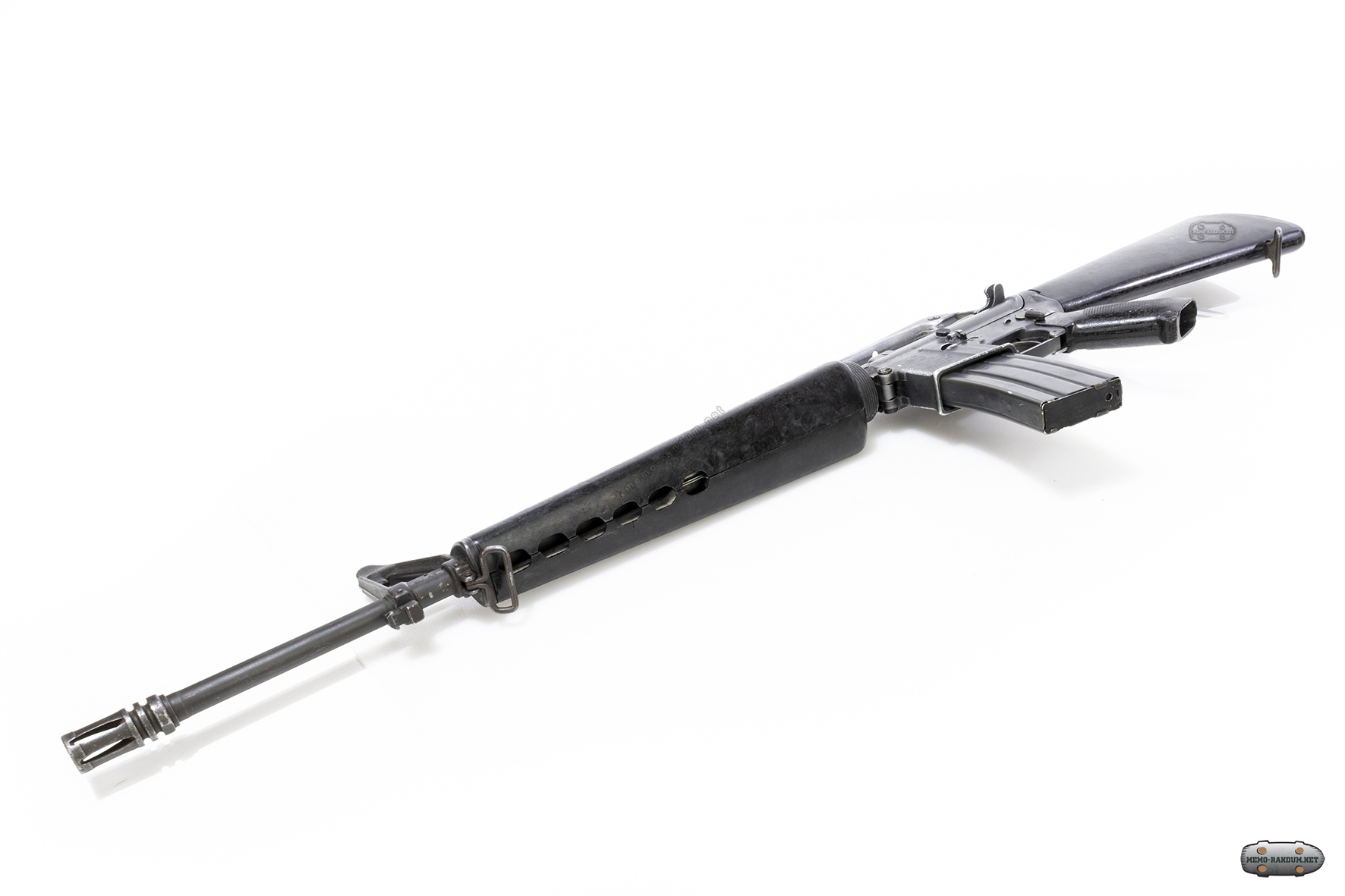

M16A1/Rifle

На конкурс был представлен целый ряд образцов, в числе которых были AR-15 под патрон 223-го калибра (5,56), представленная компанией Armalite (подразделением корпорации Fairchild Engineering & Airplane Corp.), лёгкая армейская винтовка Winchester под новый винчестерский патрон E2 центрального воспламенения 224-го калибра (5,69 × 55 мм), по конструкции представляющая собой увеличенный вариант хорошо известных войскам карабинов М1/М2, и винтовка разработки Спрингфилдской оружейной фабрики, также 224-го калибра, по сути повторяющая по конструкции бывшую на тот момент основной в американской армии винтовку M14.

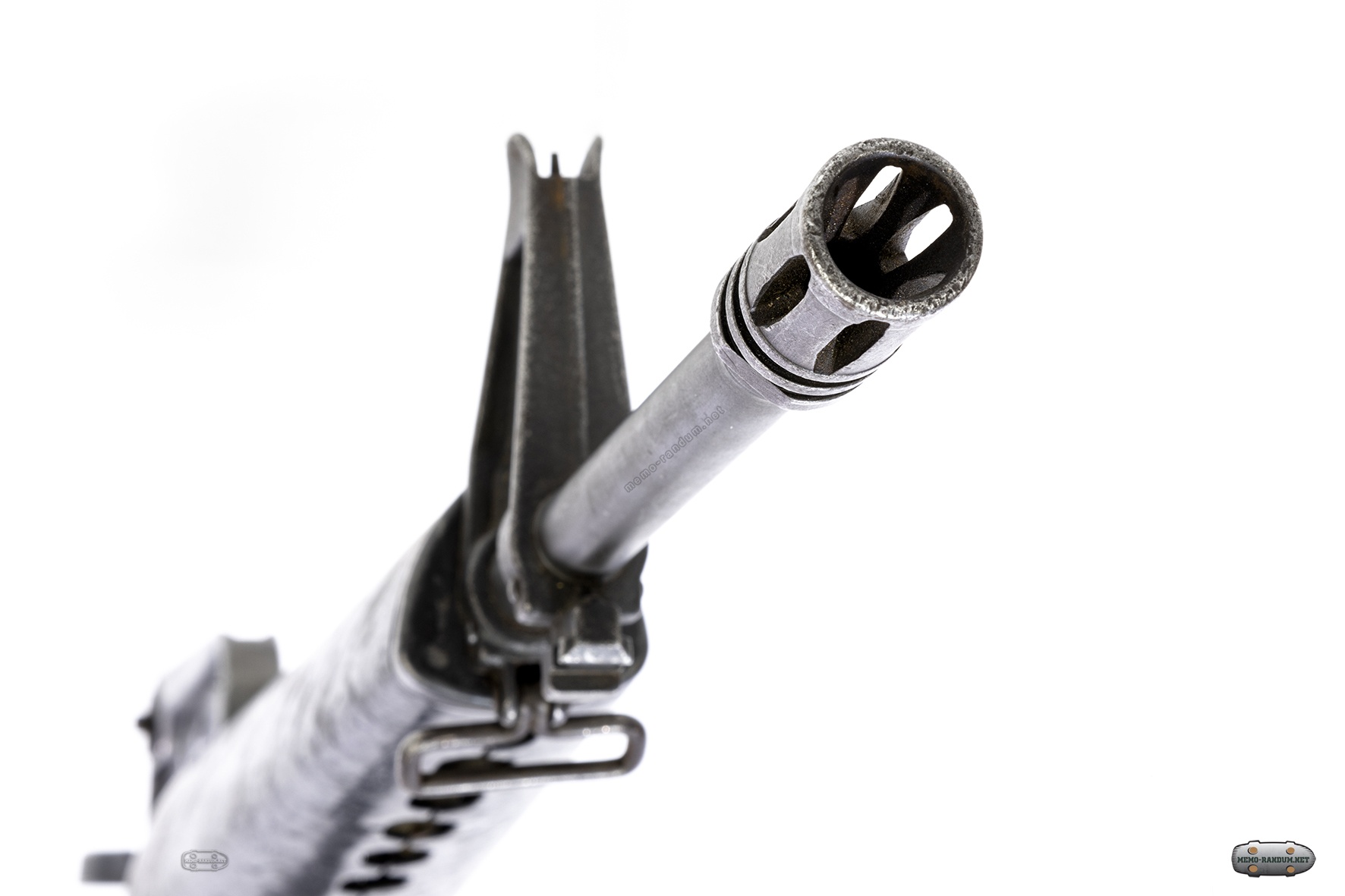

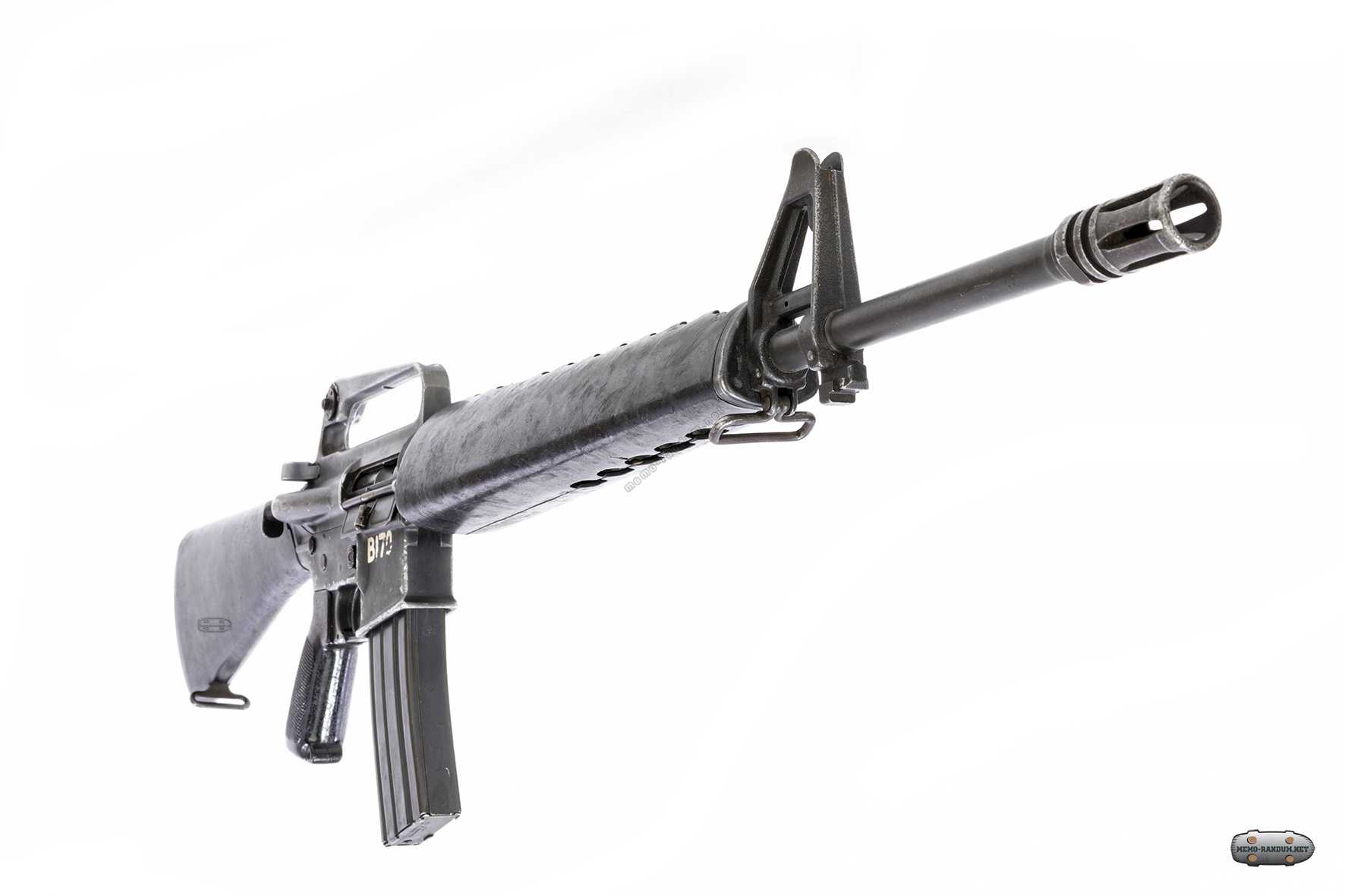

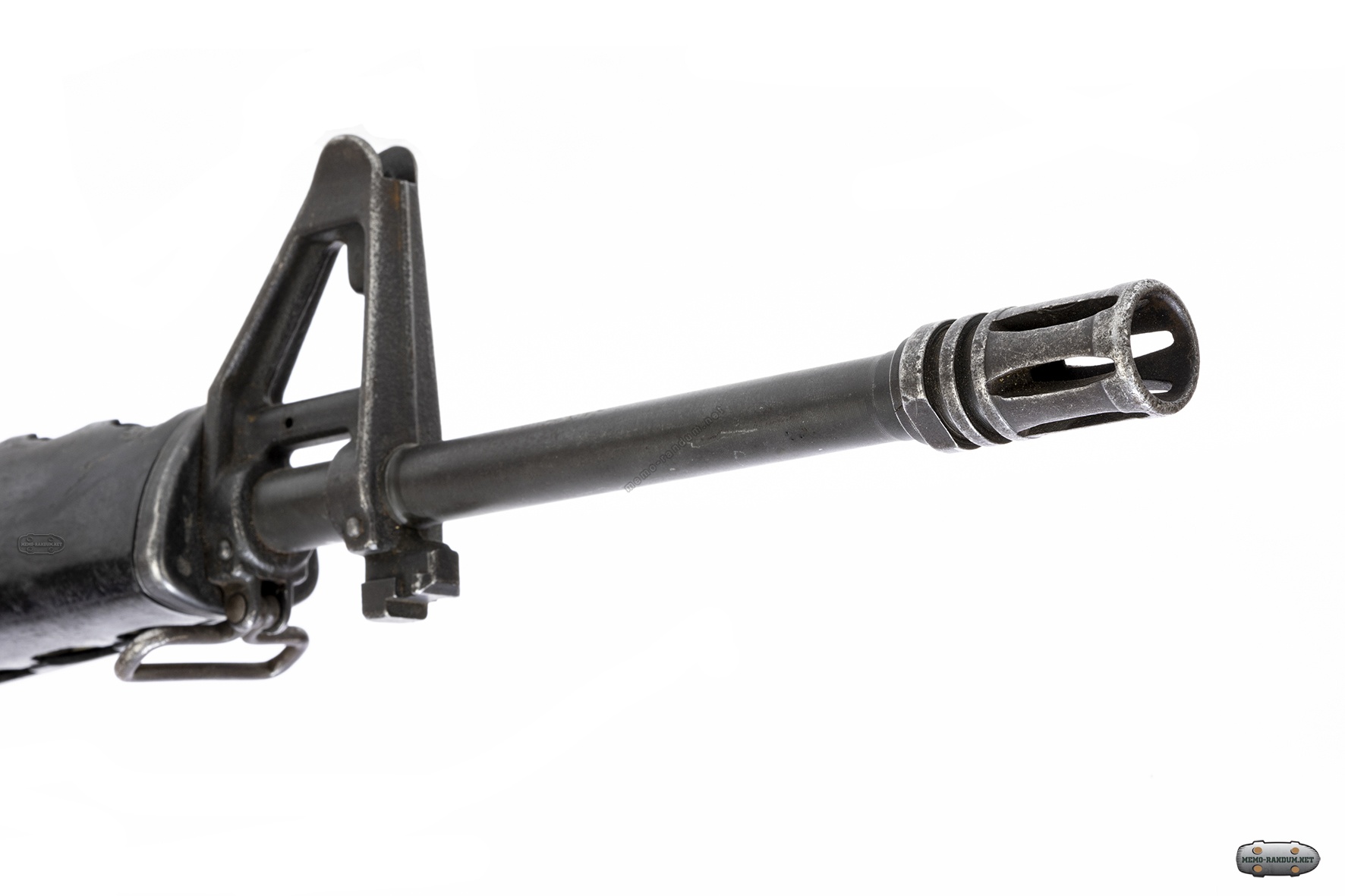

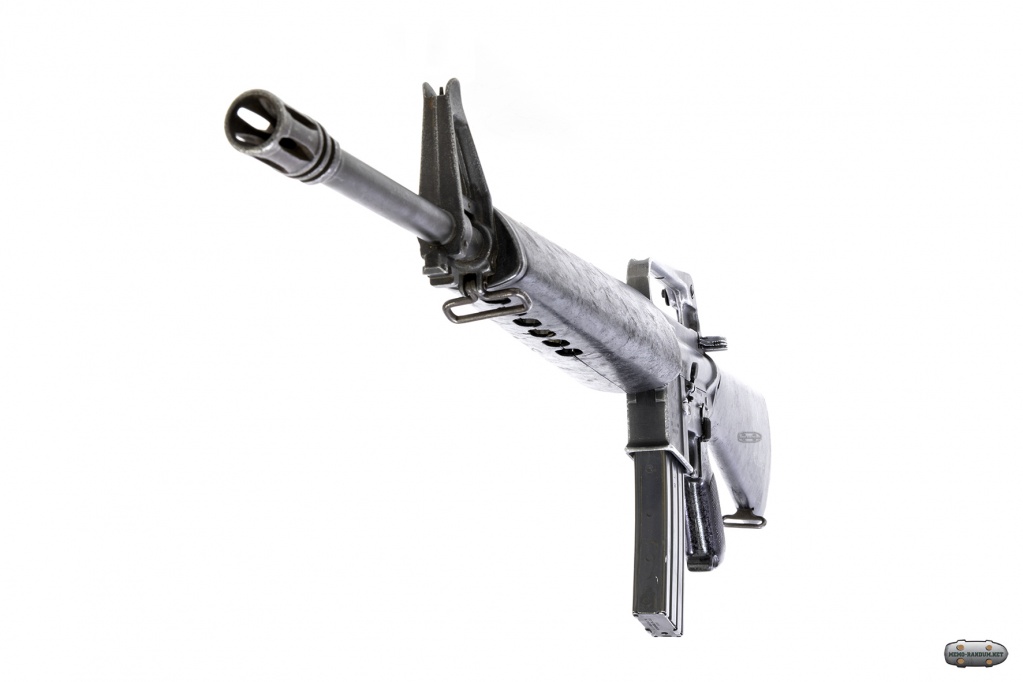

M16A1/Rifle. щелевой пламегаситель

AR-15 была разработана конструкторами Юджином Стоунером и Джеймсом Салливаном на базе более ранней винтовки AR-10 калибра 7,62 NATO.

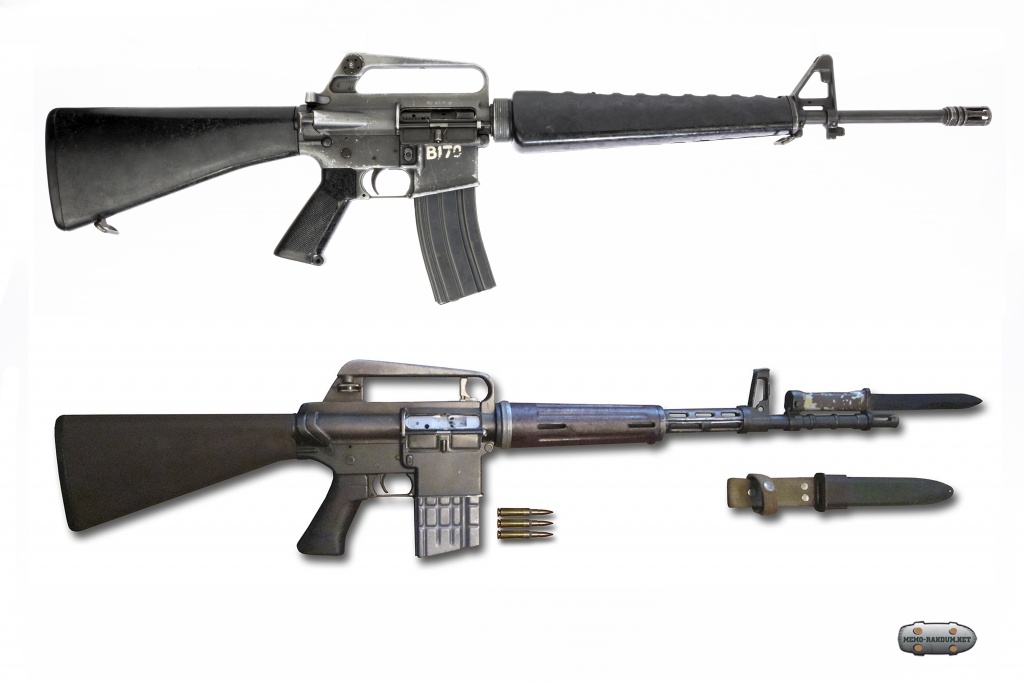

сравнение карабинов м16 и м10

АР 10. Фотография из Вики. ссылка при нажатии

Благодаря минимизации массы затворной группы и её выбега она имела высокую кучность боя как одиночными выстрелами, так и очередями, а использованные в её производстве авиационные технологии, такие, как высокоточное литьё из алюминиевых сплавов, позволили получить очень лёгкое и сравнительно недорогое в производстве оружие. Эргономика и дизайн данного образца также были далеко впереди оружия конкурентов.

m16A1_щелевой пламегаситель

Конструкция

С точки зрения конструкции же AR-15 использовала хотя и не вполне стандартные, но достаточно давно и хорошо известные к тому времени решения, такие, как:
  • запирание канала ствола по системе Джонсона поворотным затвором за хвостовик ствола, что позволило разгрузить ствольную коробку и выполнить её из лёгкого сплава;
  • «прямой» газоотвод, применённый в несколько ином варианте в 1942 году на шведской винтовке Люнгмана AG42B, а до этого — на ряде французских самозарядных винтовок;
  • «линейная» компоновка с пистолетной рукоятью и прямой шейкой, вмещающей возвратную пружину затворной рамы в приклад, до этого применявшаяся, в частности, немцами на винтовке FG42;

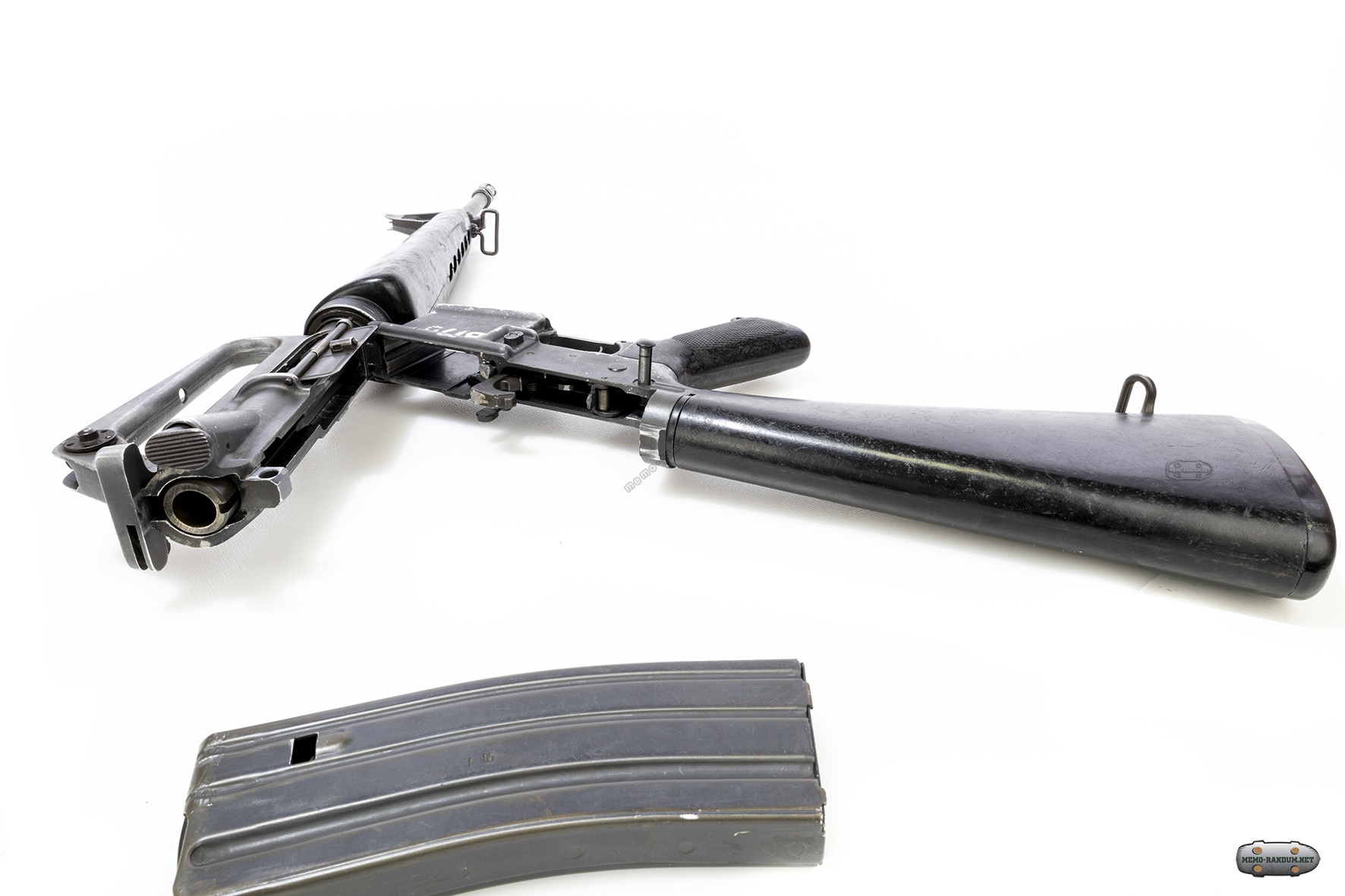

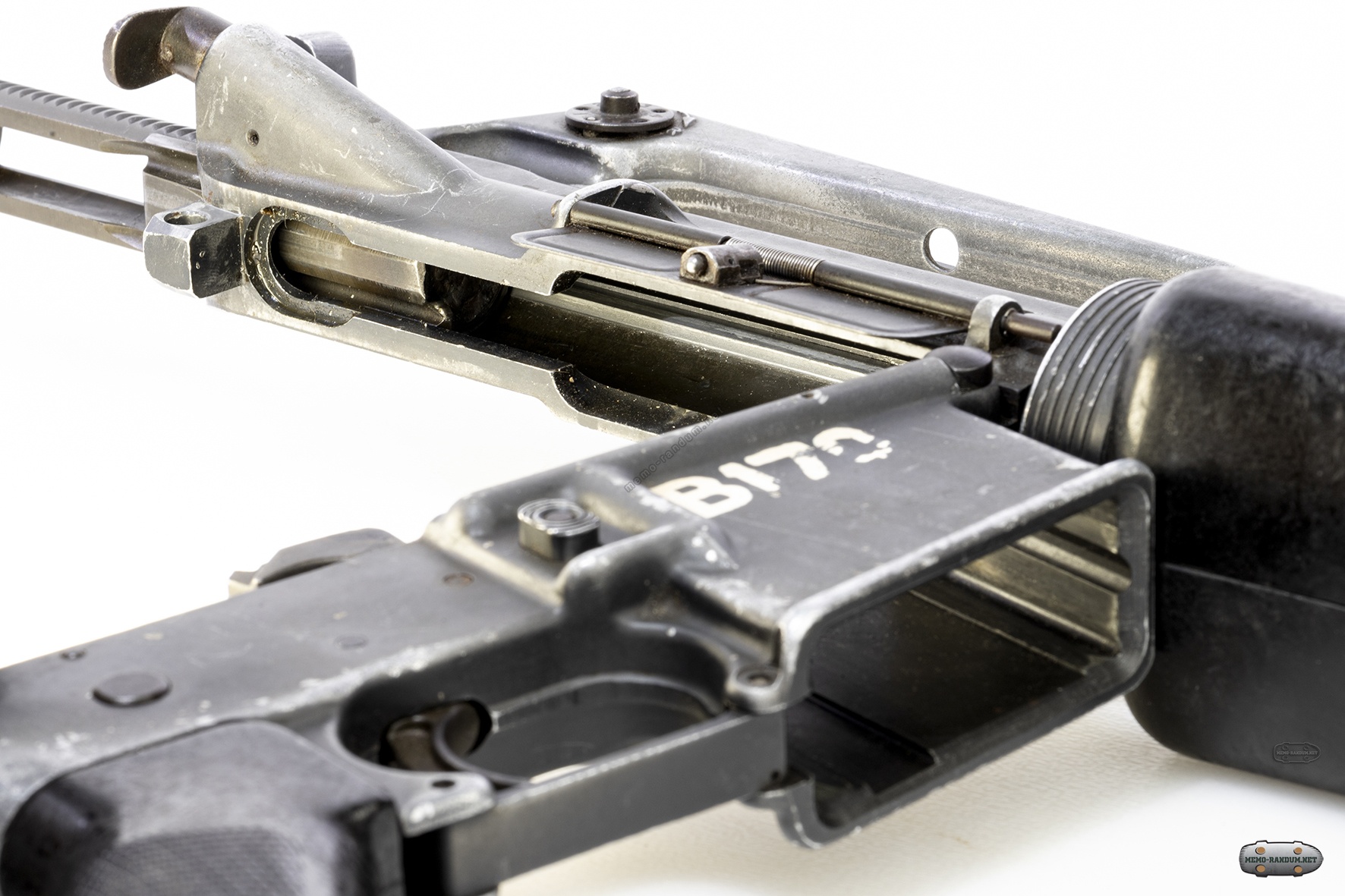

  • ствольная коробка в виде двух качающихся на поперечной шпильке половин (upper/lower reciever), как у бельгийской винтовки FN FAL, немецкой StG44 или советских пистолетов-пулемётов Шпагина (ППШ) и Судаева (ППС);

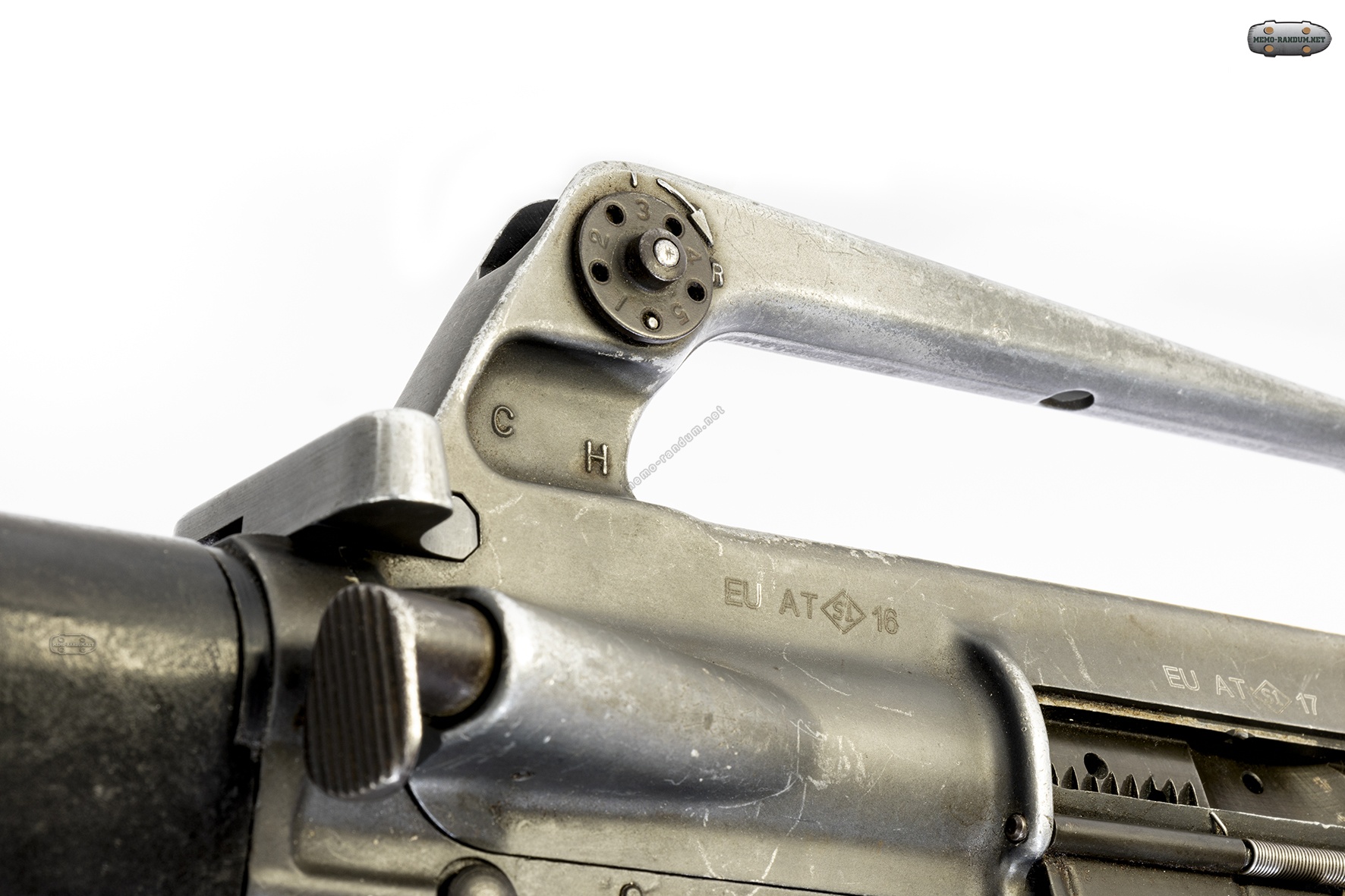

  • корпус прицела является ручкой для переноски оружия, как у опытной английской винтовки EM2;

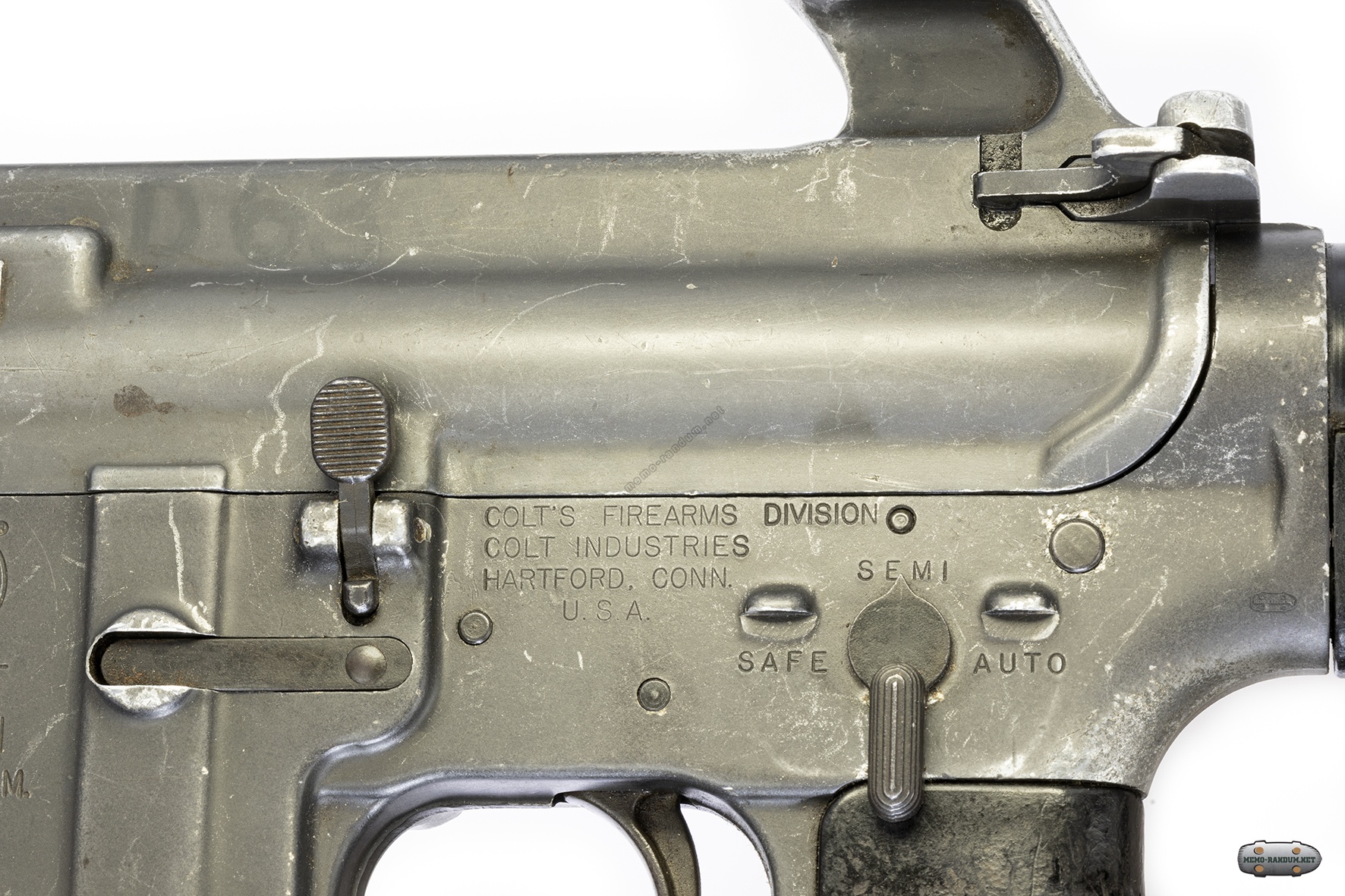

  • расположенный слева над пистолетной рукоятью флажковый переводчик видов огня, как у пистолета-пулемёта Томпсона;

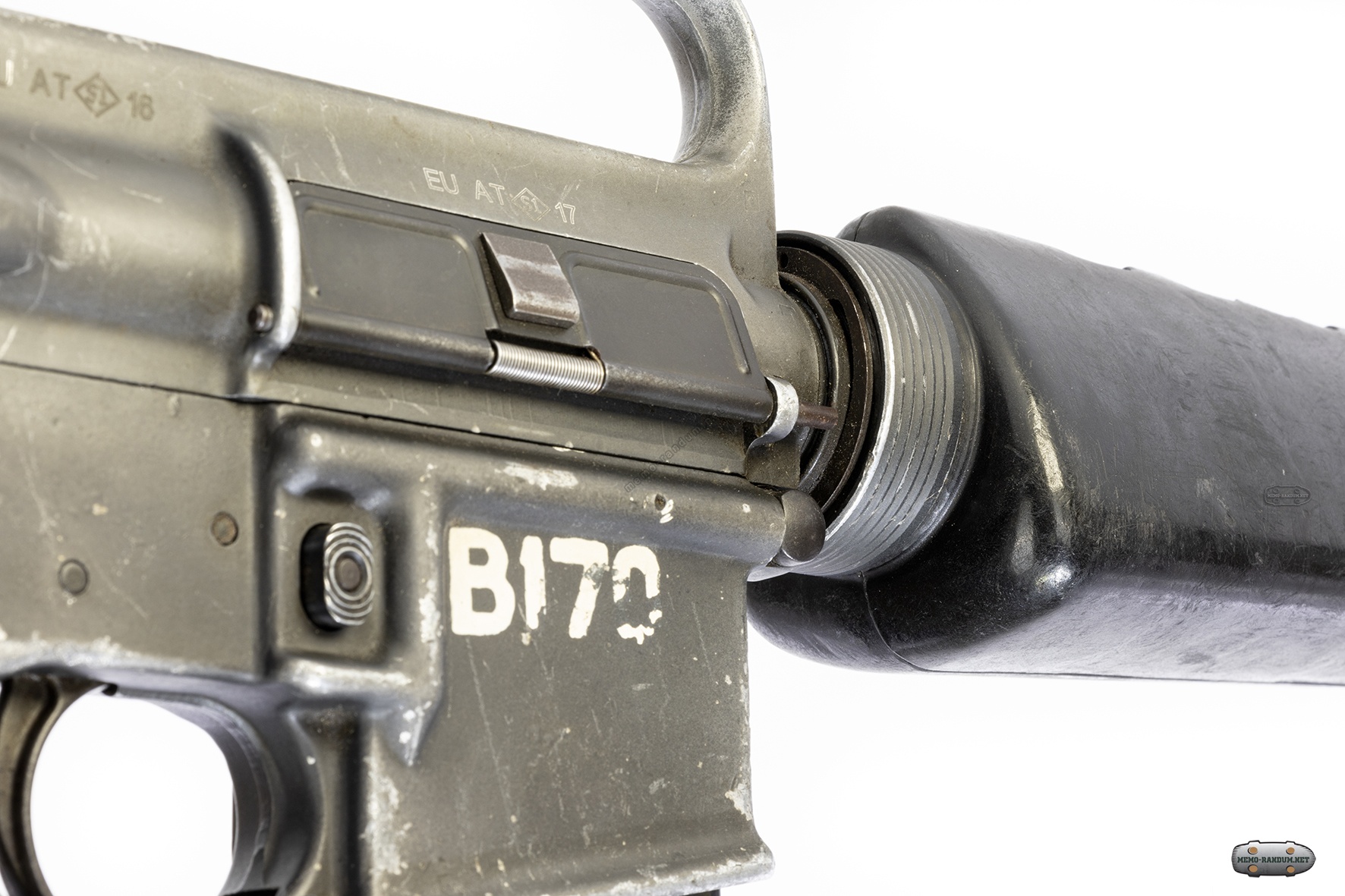

  • закрывающая окно для выброса гильз шторка, как у StG44 и пистолета-пулемёта М3.

M16A1 обзор 360. 3D foto

M16A1 - усовершенствованный вариант M16. Основные отличия: появление механизма досылания затвора и усовершенствованный буфер стебля затвора (снизил темп стрельбы до 750-850 выстрелов в минуту и исключил отскок затвора и осечки), более надёжный пламегаситель с замкнутыми щелями, хромированное покрытие затвора (для исключения его коррозии), уменьшение шага нарезов с 356 до 305 мм (улучшило устойчивость пули, но увеличило рассеивание на дистанциях свыше 400 м), прилив для установки штык-ножа. Также специально для новой винтовки был создан 30-зарядный магазин и глушитель, рассчитанный для стрельбы обычными (а не дозвуковыми) патронами.

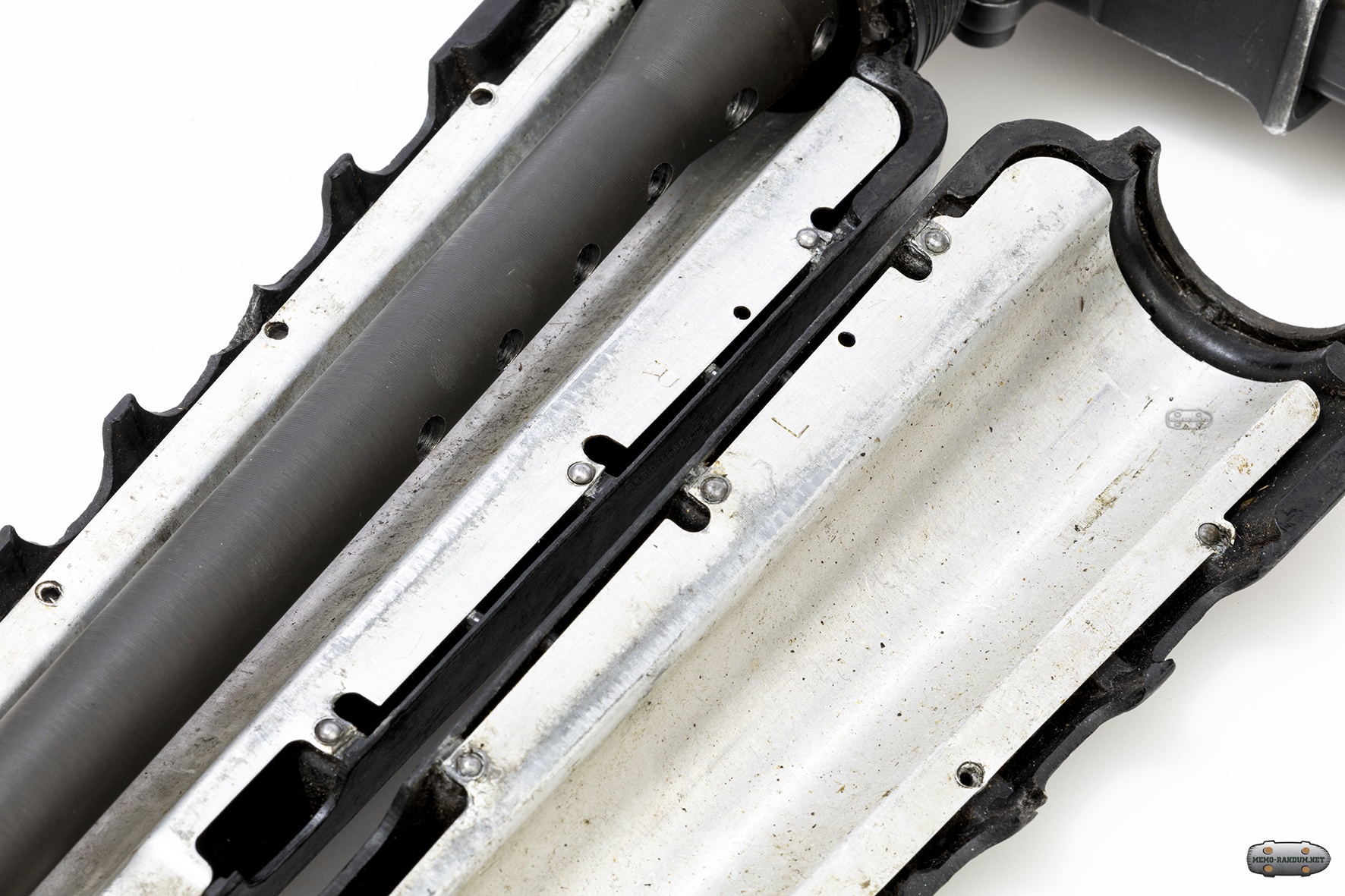

M16A1/Rifle. пластиковые накладки с алюминиевыми вставками

Вмешательство министра обороны

SPIW — стрелково-гранатомётный комплекс в пользу которого армейский генералитет блокировал принятие на вооружение AR-15, ныне экспонат Национального музея стрелкового оружия в Фэрфаксе, Виргиния

После получения рапорта КРУ, 12 октября 1962 года Р. Макнамара направил Министру армии Сайрусу Вэнсу меморандум, где утверждалось, что M14 однозначно уступает в огневых качествах и боевой эффективности своему советскому аналогу АК и его копиям в соцстранах, и что AR-15 превосходит его по всем показателям, имеющим хоть какое-либо военное значение. Настойчиво рекомендовалось провести одновременные испытания М-14, AR-15 и АК. Во исполнение указания вышестоящего начальника С. Вэнс приказал своим подчинённым дать «беспристрастную и объективную оценку относительной эффективности трёх образцов вооружения, проведя их сравнительные испытания». К испытаниям были привлечены несколько управлений и все армейские территориальные командования, включая зарубежные воинские контингенты в Панаме и ФРГ, кроме тихоокеанского командования. Испытания завершились направлением совместного отчёта 9 января 1963 года. Как ни странно, несмотря на все свои достоинства, AR-15 был признан армейскими испытателями неподходящей заменой для M14 ввиду своих «плохих» прицельных приспособлений и неудовлетворительных результатов ночных стрельб, пробивная способность была признана минимально удовлетворительной. Самый веский аргумент армейского отчёта, который уже был вызовом не конструкторам винтовки, а лично Министру обороны, — принятие на вооружение AR-15 являлось нарушением международных соглашений НАТО по стандартизации (на которые при иных обстоятельствах американские военные не обращали внимания). В выводах рекомендовалось сохранить M14 на вооружении Армии до тех пор, пока не будет завершена программа разработки индивидуального оружия специального назначения, для отсрочки указывалась дата 1 января 1965 года. В то же время допускались варианты частичного оснащения воздушно-десантных войск, десантно-штурмовых частей и частей специального назначения, в частности, в пользу этого выступал начальник Командования боевых разработок генерал-лейтенант Джон Дейли.

Расследование

21 декабря 1962 года С. Вэнс, чтобы снять с себя ответственность за самоуправство генералитета в сложившейся ситуации, поручил генеральному инспектору армии провести расследование обстоятельств испытаний проведенных в ноябре-декабре на предмет их законности. Расследование показало наличие предварительного сговора группы армейских генералов акцентировать внимание на любых недостатках AR-15 и давать ей только отрицательные отзывы, пехотный комитет вообще намеревался проводить испытания AR-15 в таких условиях, которые бы неминуемо привели к неудовлетворительным результатам, а M14 испытывать при благоприятных условиях. Аналогичные действия осуществлялись офицерами Абердинского испытательного полигона. Патроны для испытаний отбирались селективно для M14 и AR-15, для первой — наиболее качественные, для второй — бракованные боеприпасы. Стрелки для участия в испытаниях M14 набирались из наиболее опытных военнослужащих, хорошо владеющих этой винтовкой и имеющих большой настрел, и наименее опытные для AR-15. Деревянные приклад, рукоятка и ложе M14 в результате дождевых испытаний пропитались влагой и деформировались, нарушив центровку оружия — это не было отражено в отчётах, в то время как любые нарекания в эксплуатации полимерной AR-15 намеренно преувеличивались и скрупулёзно фиксировались.

Конструктивные особенности

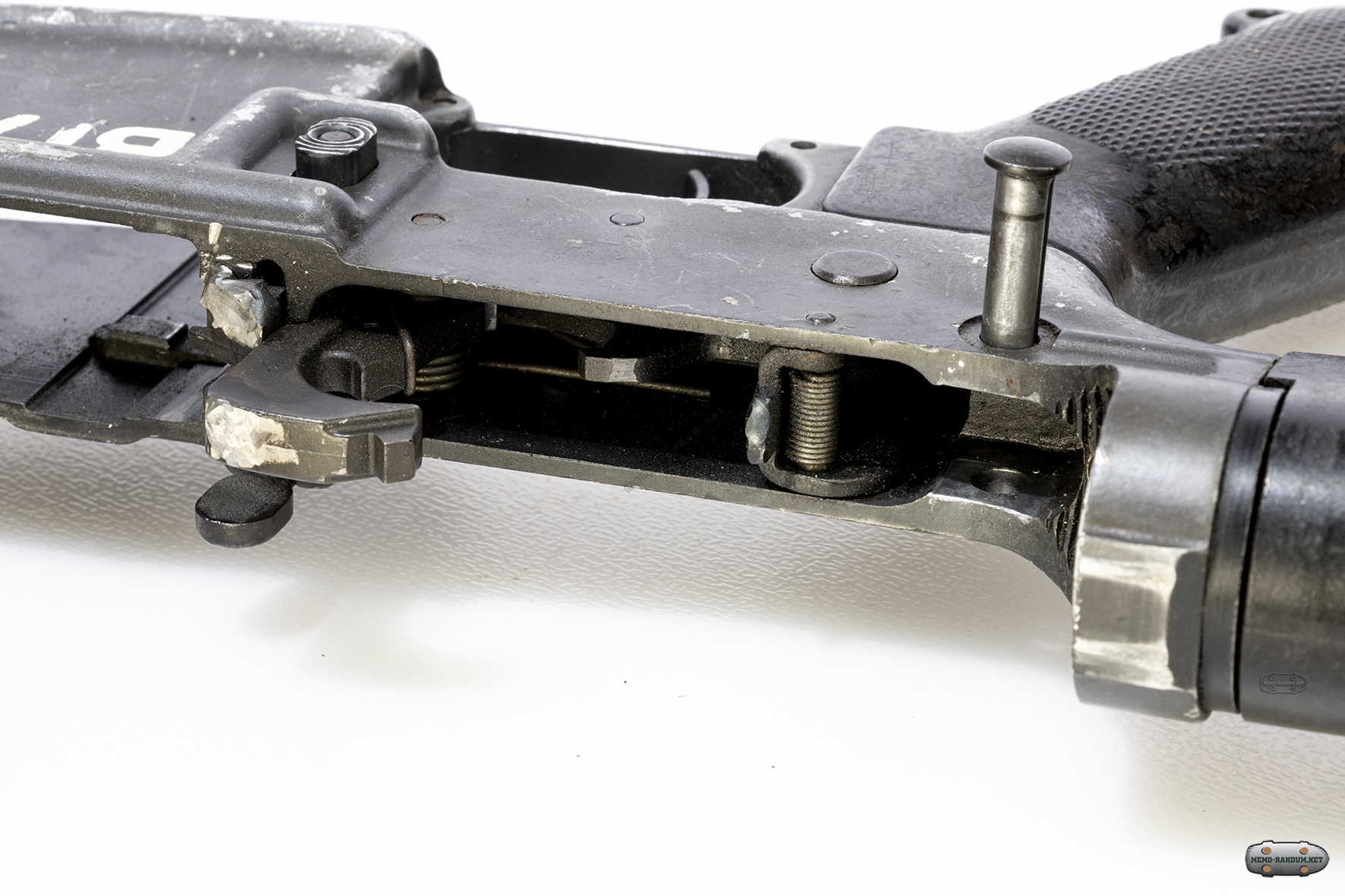

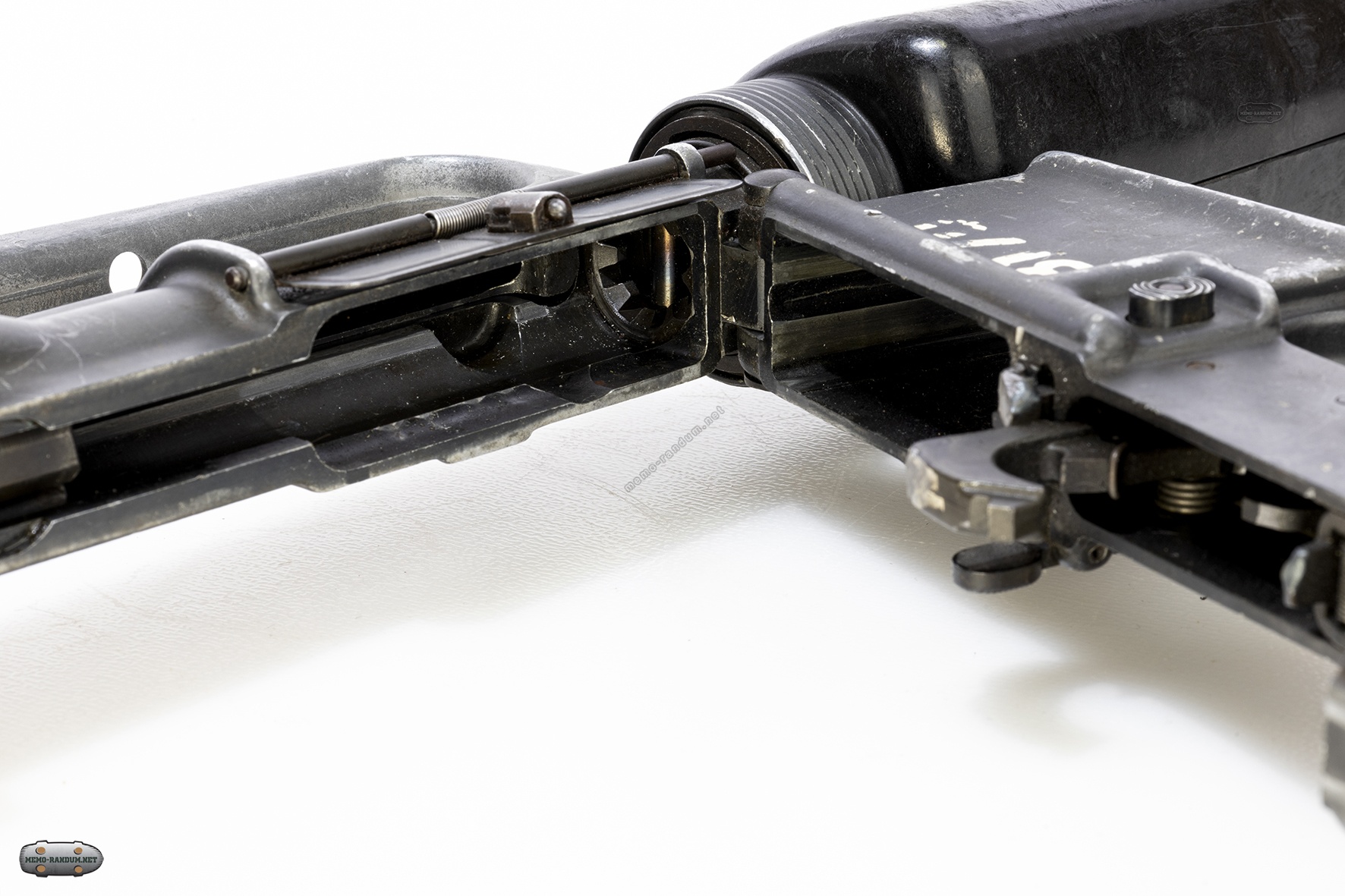

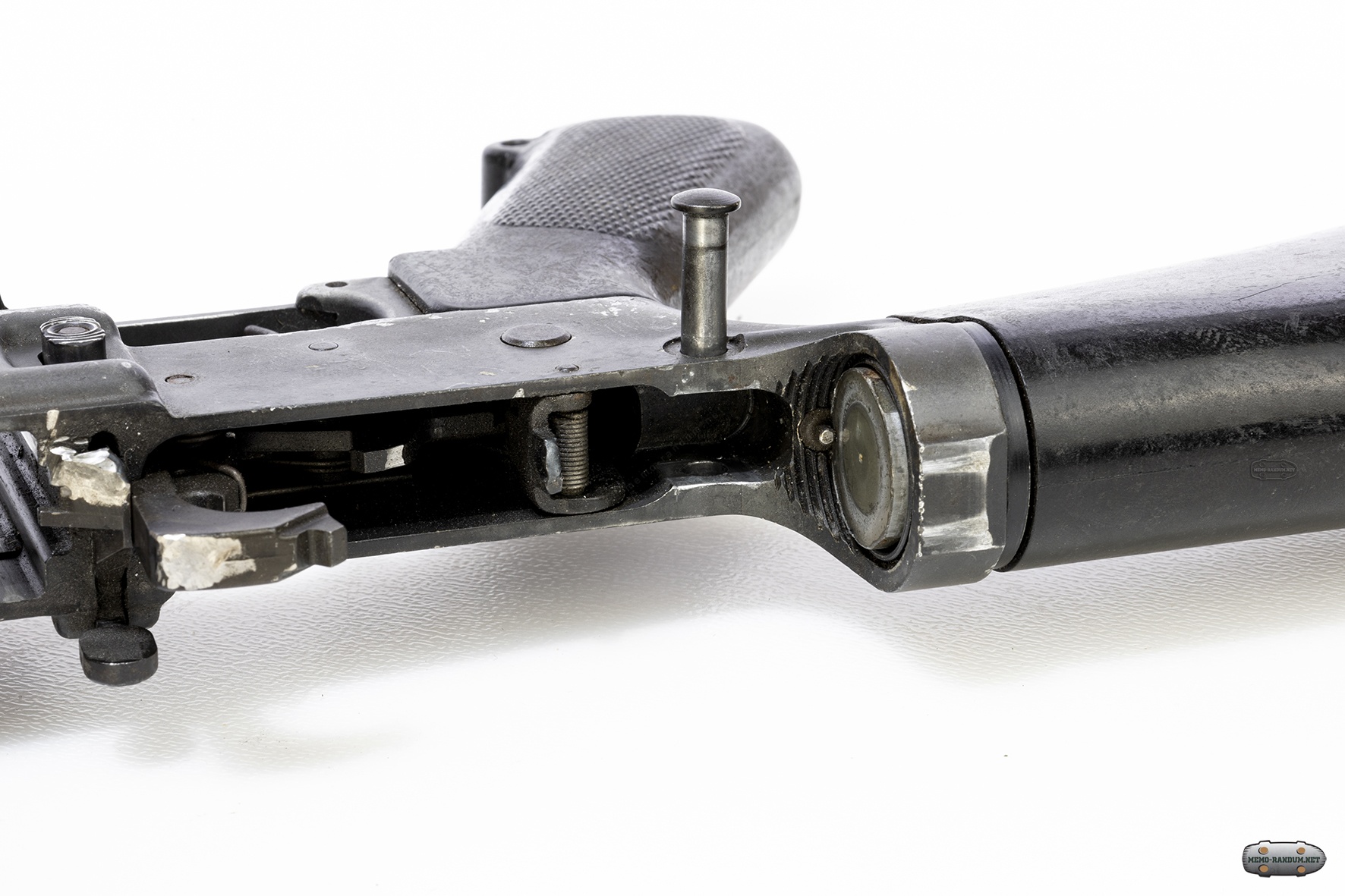

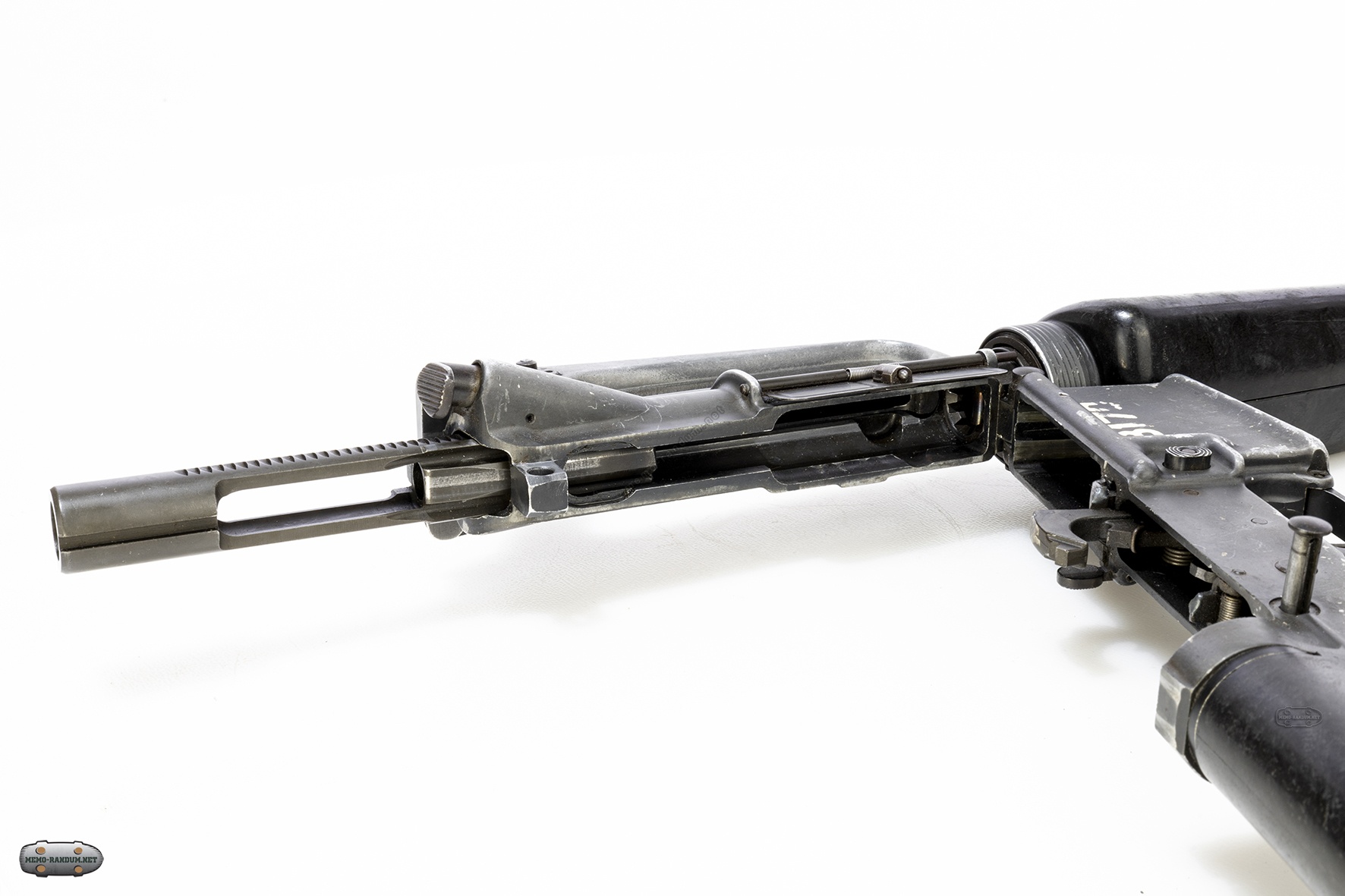

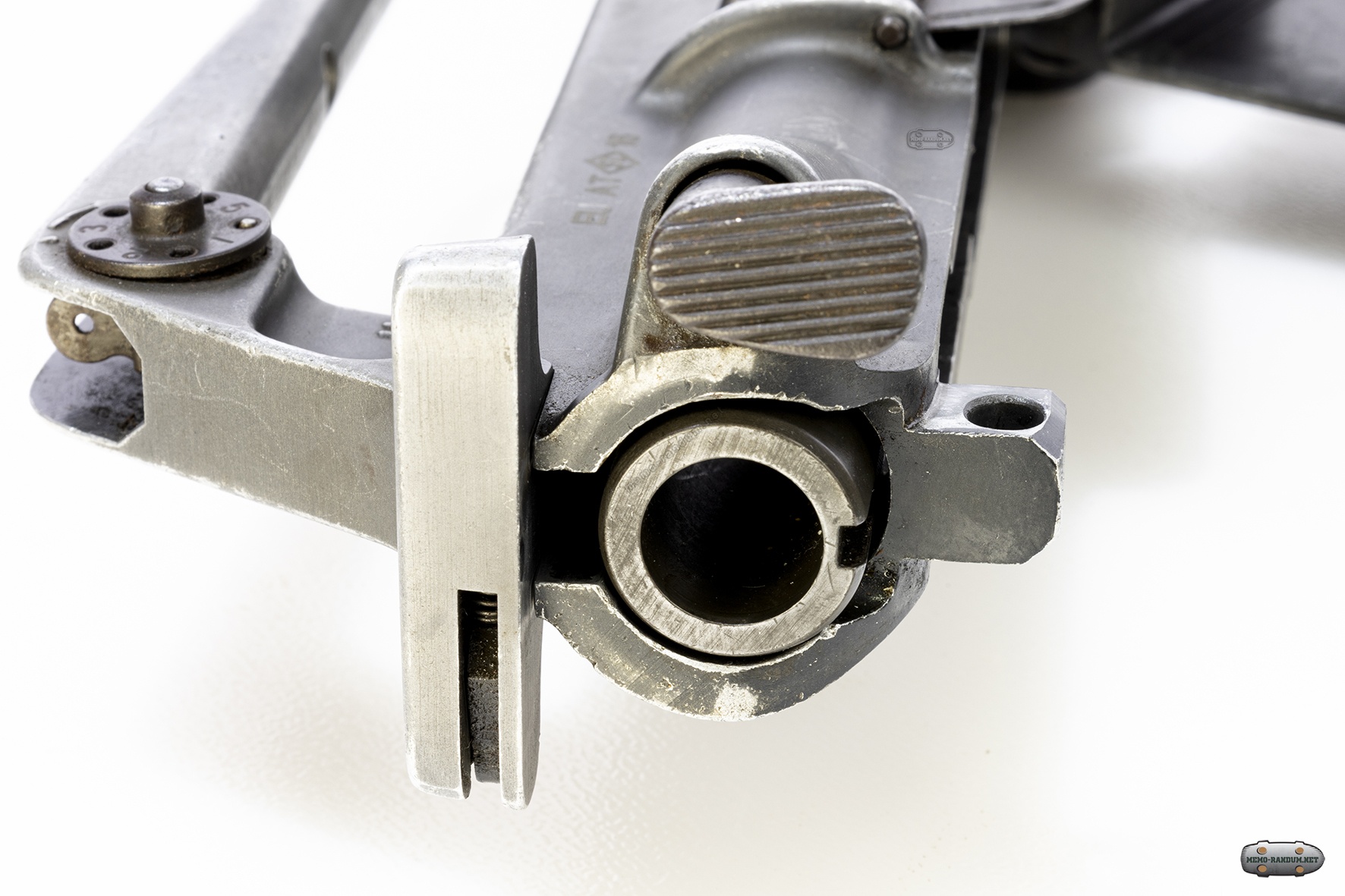

Автоматическая винтовка калибра 5,56×45 мм с воздушным охлаждением ствола, автоматикой на основе газового двигателя (использование энергии пороховых газов) и схемой запирания поворотом затвора. Пороховые газы, отведенные из канала ствола по тонкой газоотводной трубке, воздействуют непосредственно на затворную раму (а не на поршень, как во многих других схемах) толкая её назад. Движущаяся затворная рама поворачивает затвор, тем самым выводя его из зацепления со стволом. Дальше затвор и затворная рама движутся под действием остаточного давления в патроннике, сжимая возвратную пружину, одновременно с этим выбрасывается стреляная гильза.

Схема М16. Винтовка M16 в разрезе

Распрямляющаяся возвратная пружина толкает затворную группу обратно, затвор извлекает из магазина новый патрон и досылает его в патронник, после чего входит в зацепление (запирается) со стволом. На этом цикл работы автоматики завершается и после выстрела все повторяется сначала. В конструкции M16 предусмотрена задержка затвора в крайнем заднем положении после выстрела последнего патрона в магазине. Для перезарядки достаточно сменить магазин и нажать на кнопку снятия затвора с затворной задержки, расположенную на левой стороне затворной коробки.

Для изготовления винтовки использованы сталь, алюминий и пластмасса.

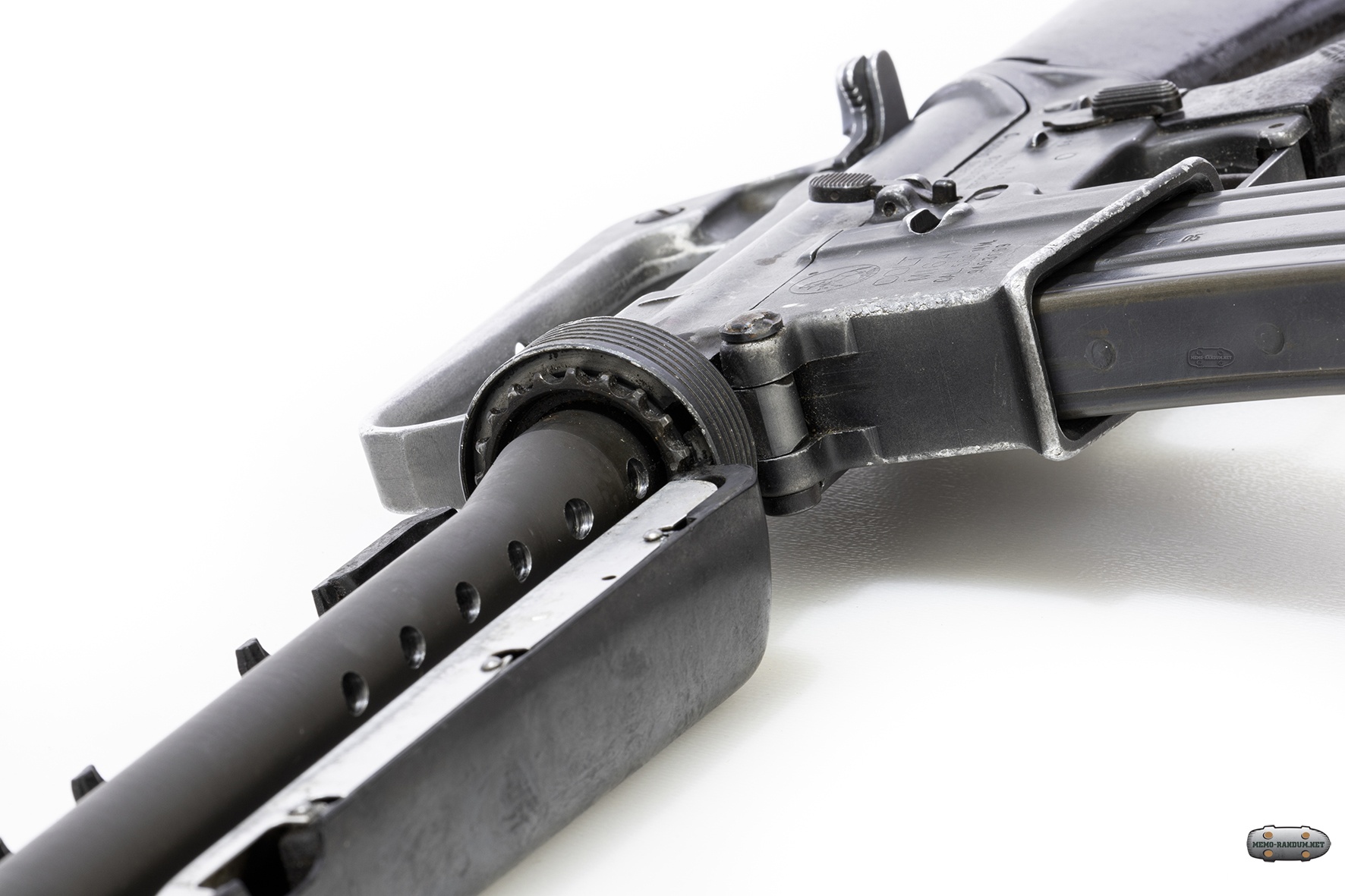

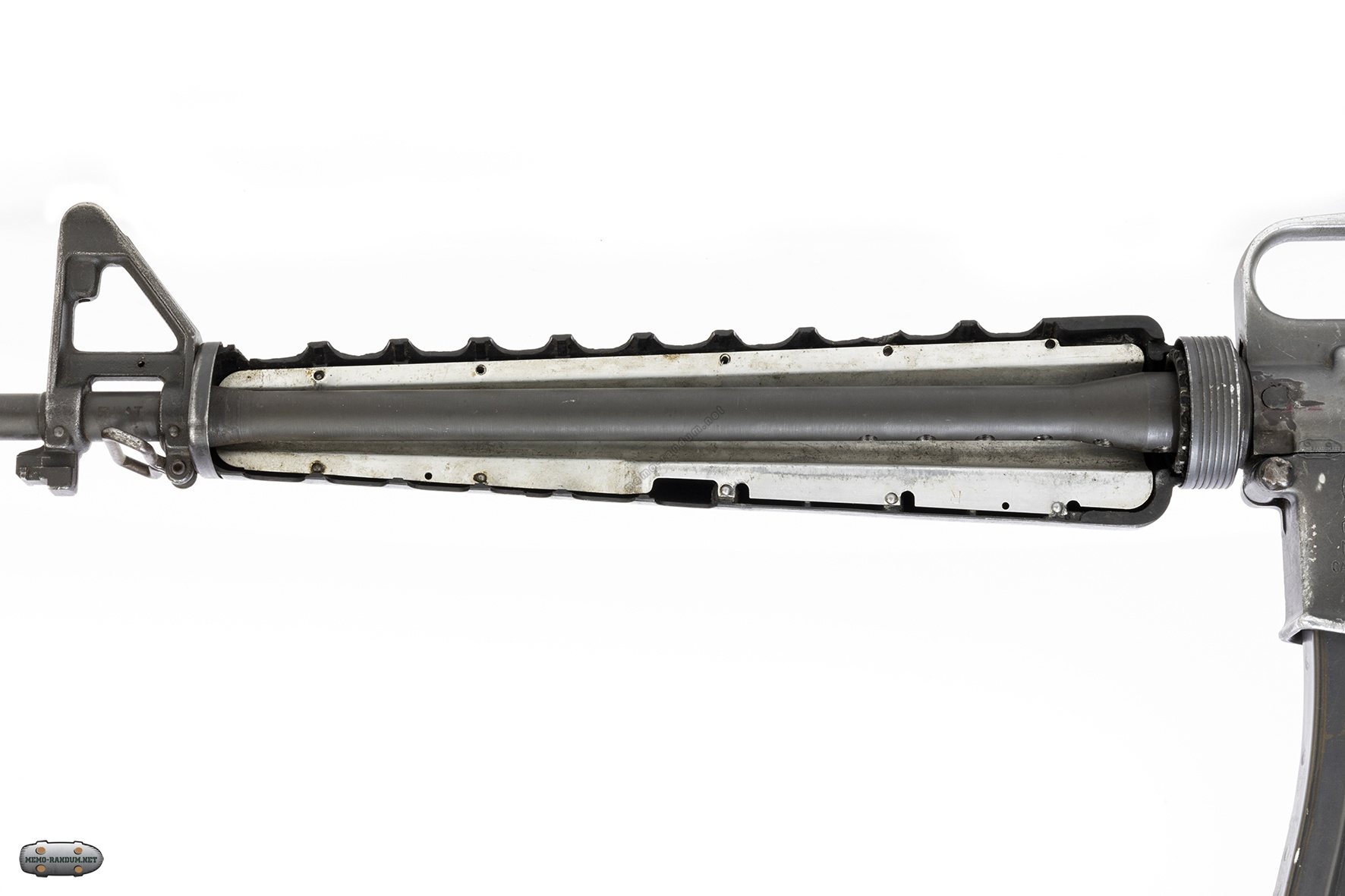

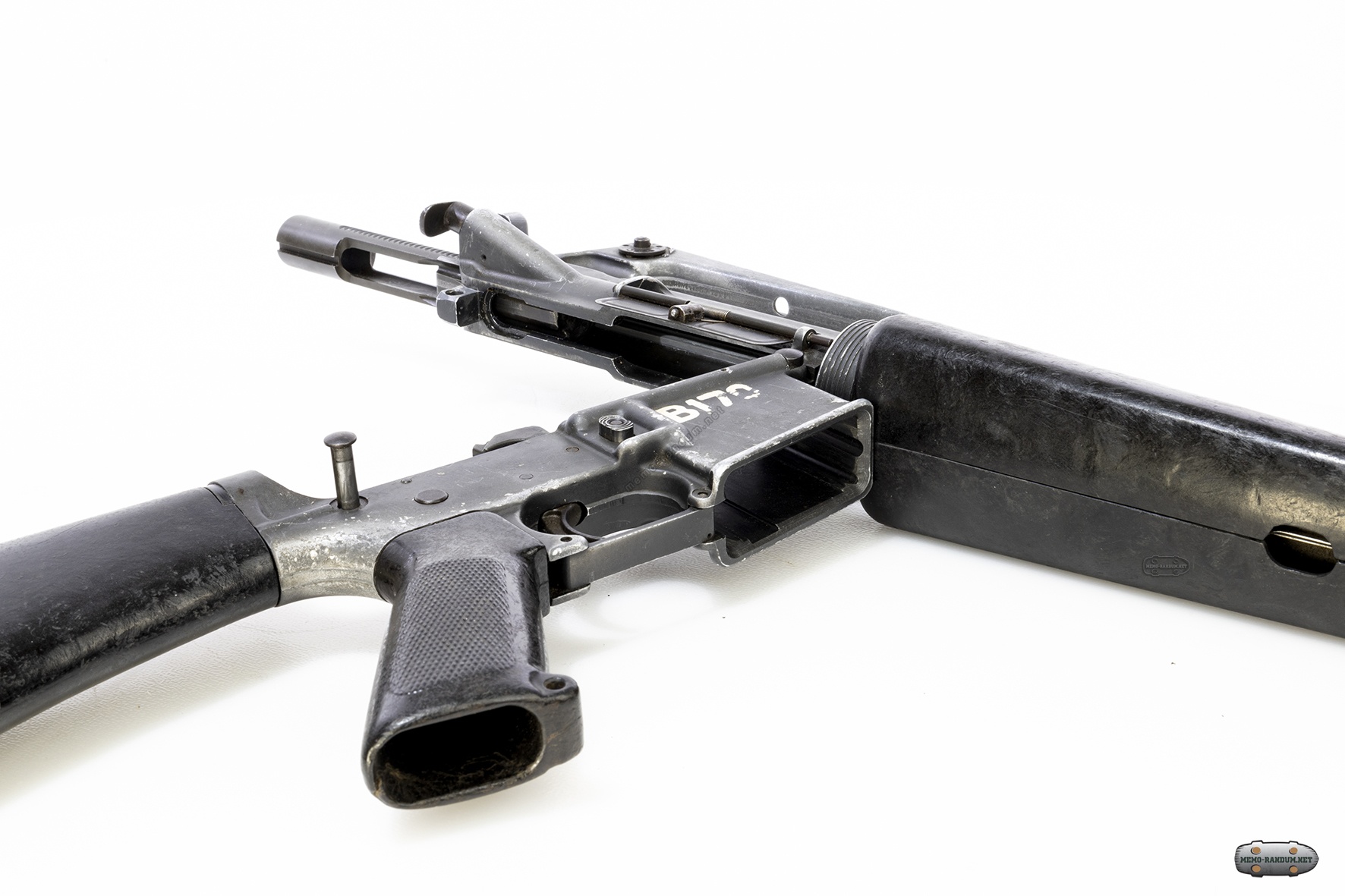

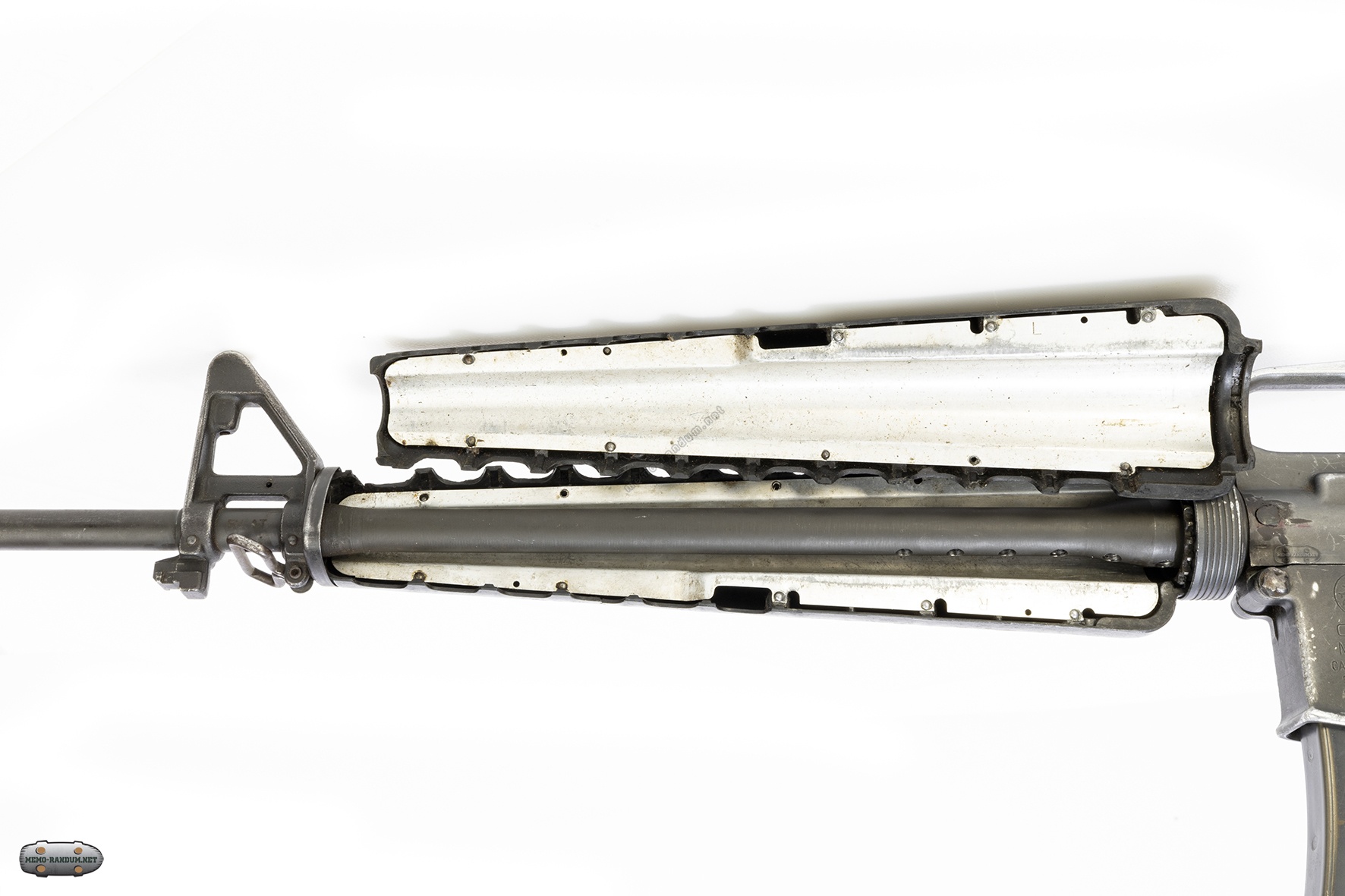

Винтовка m16 со снятым цевьем

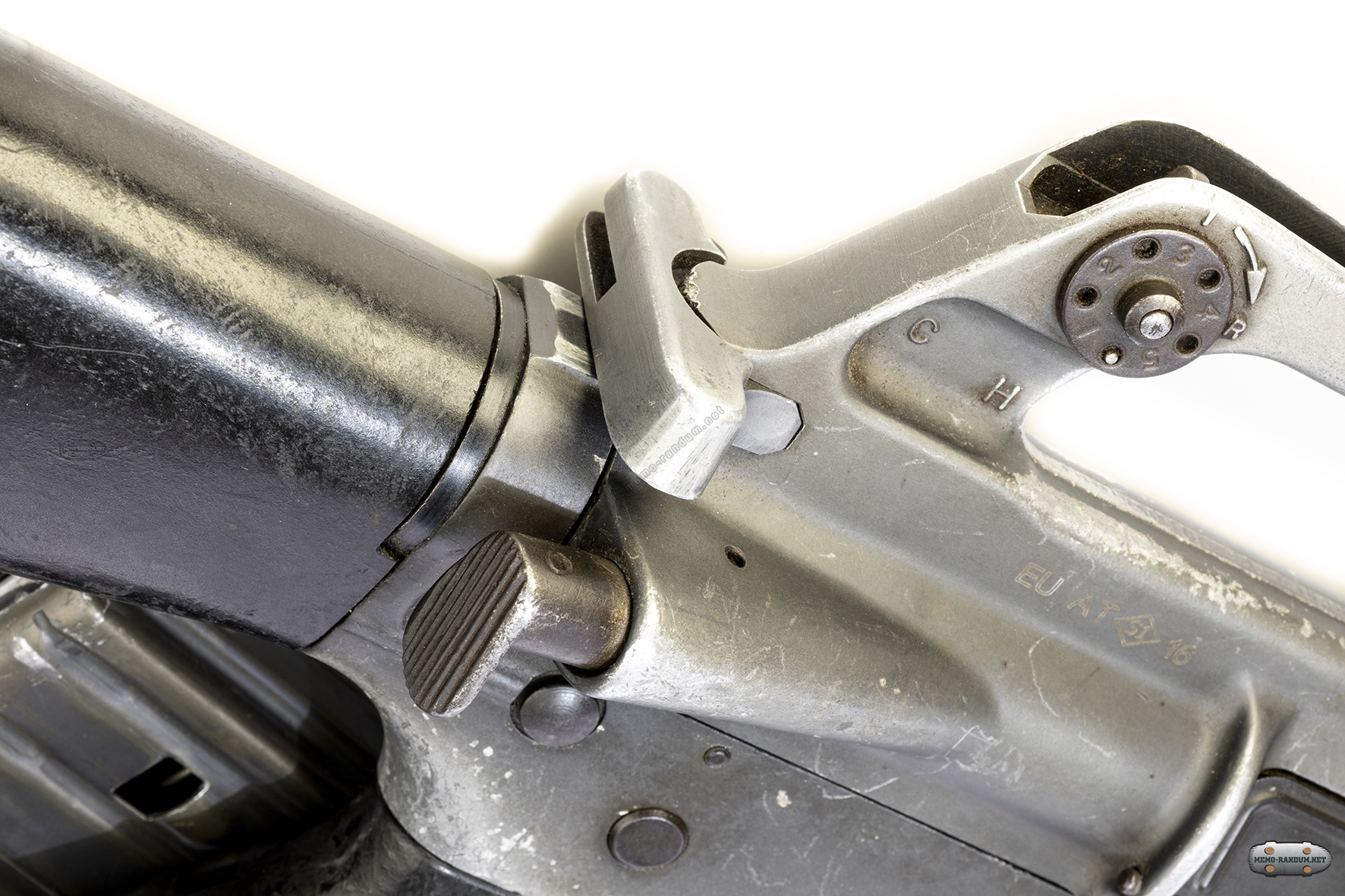

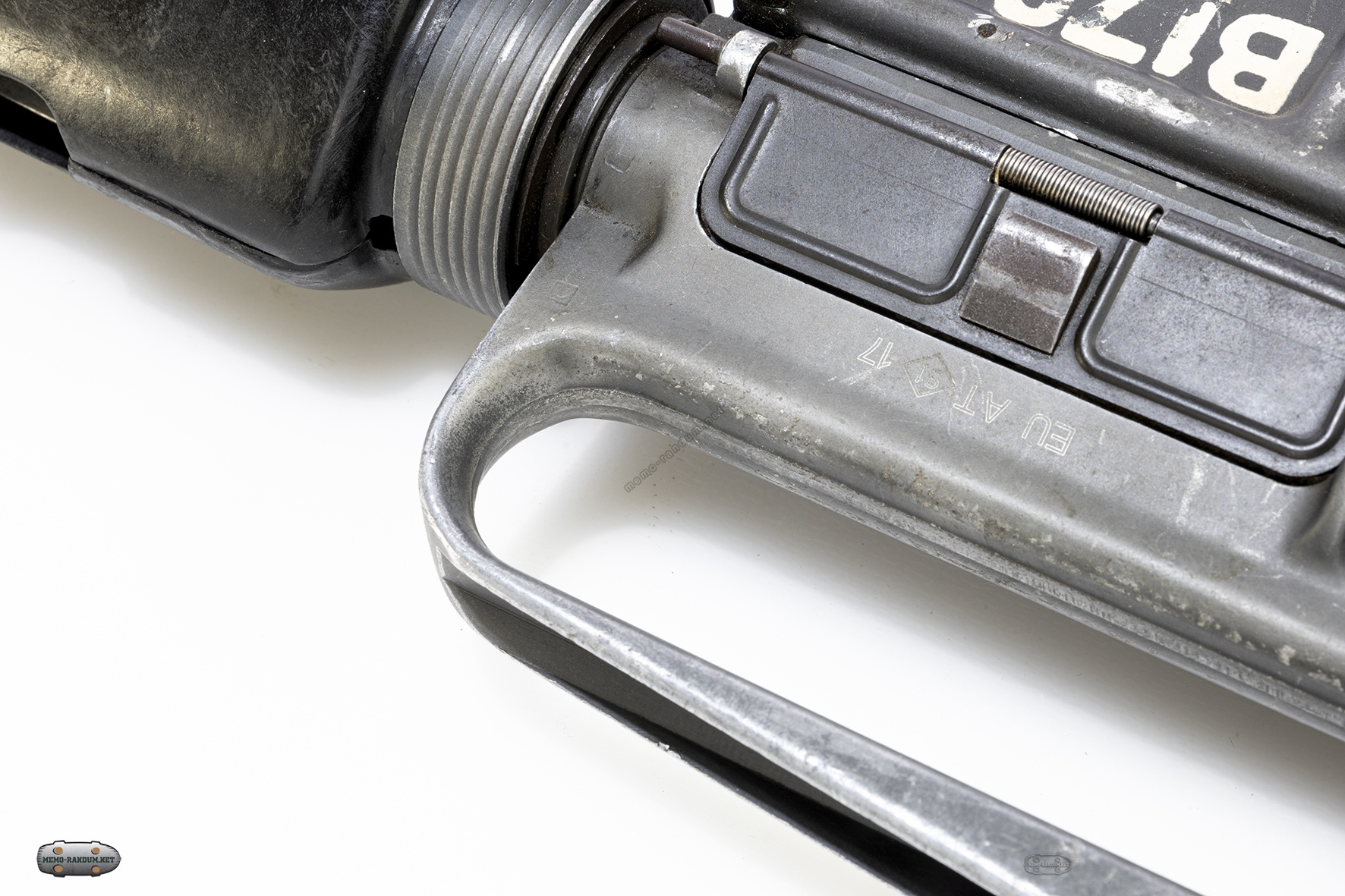

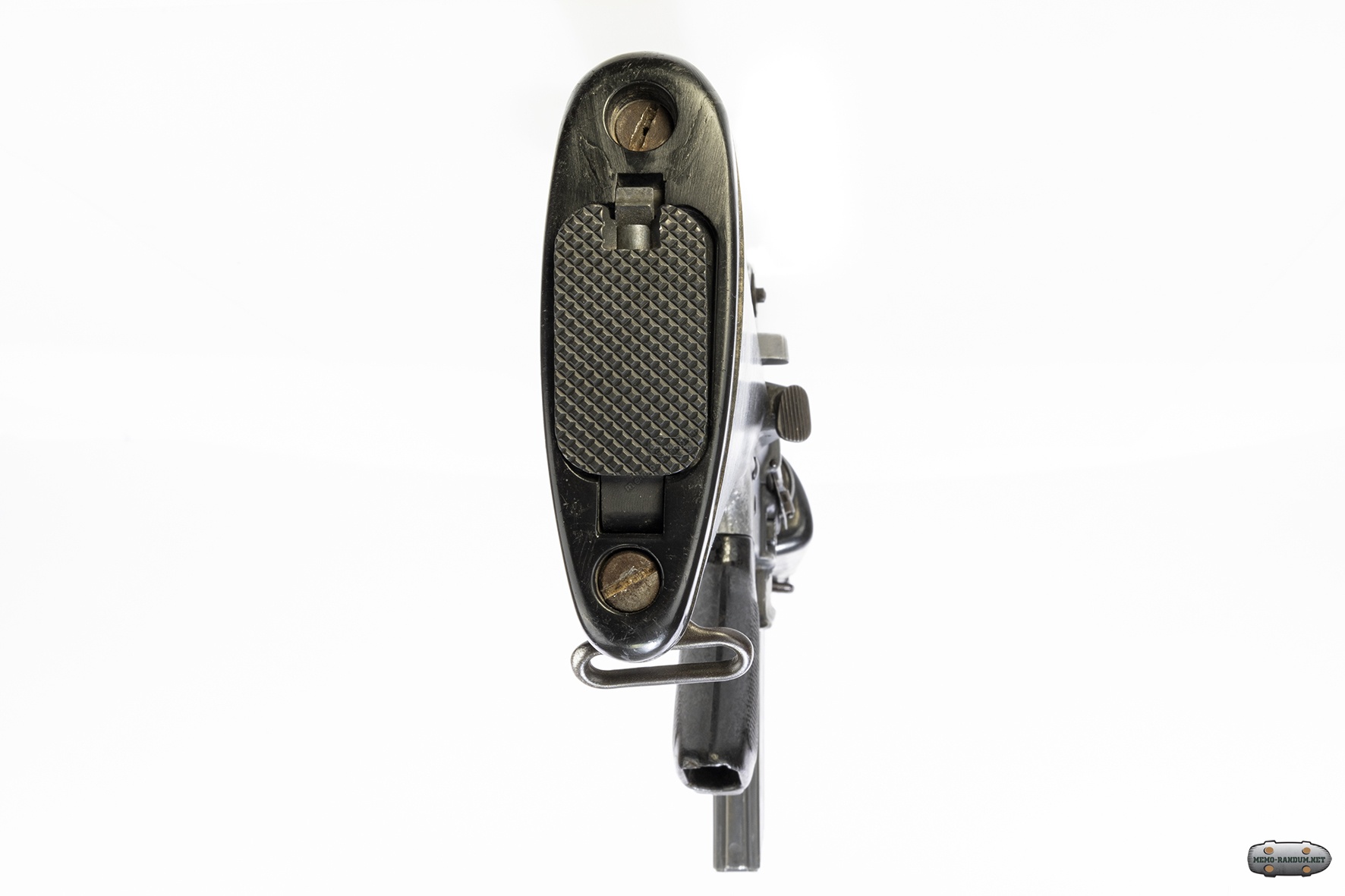

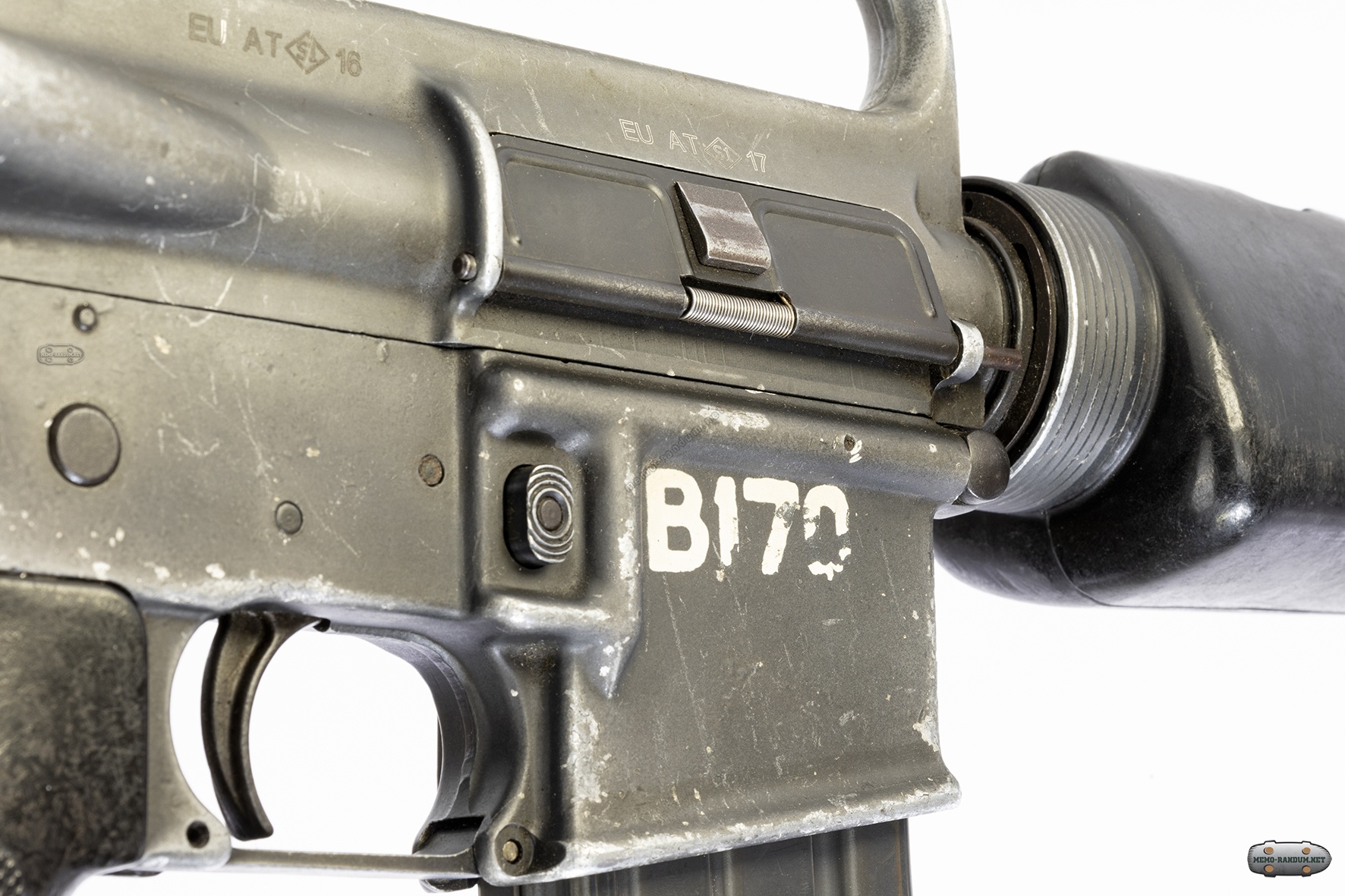

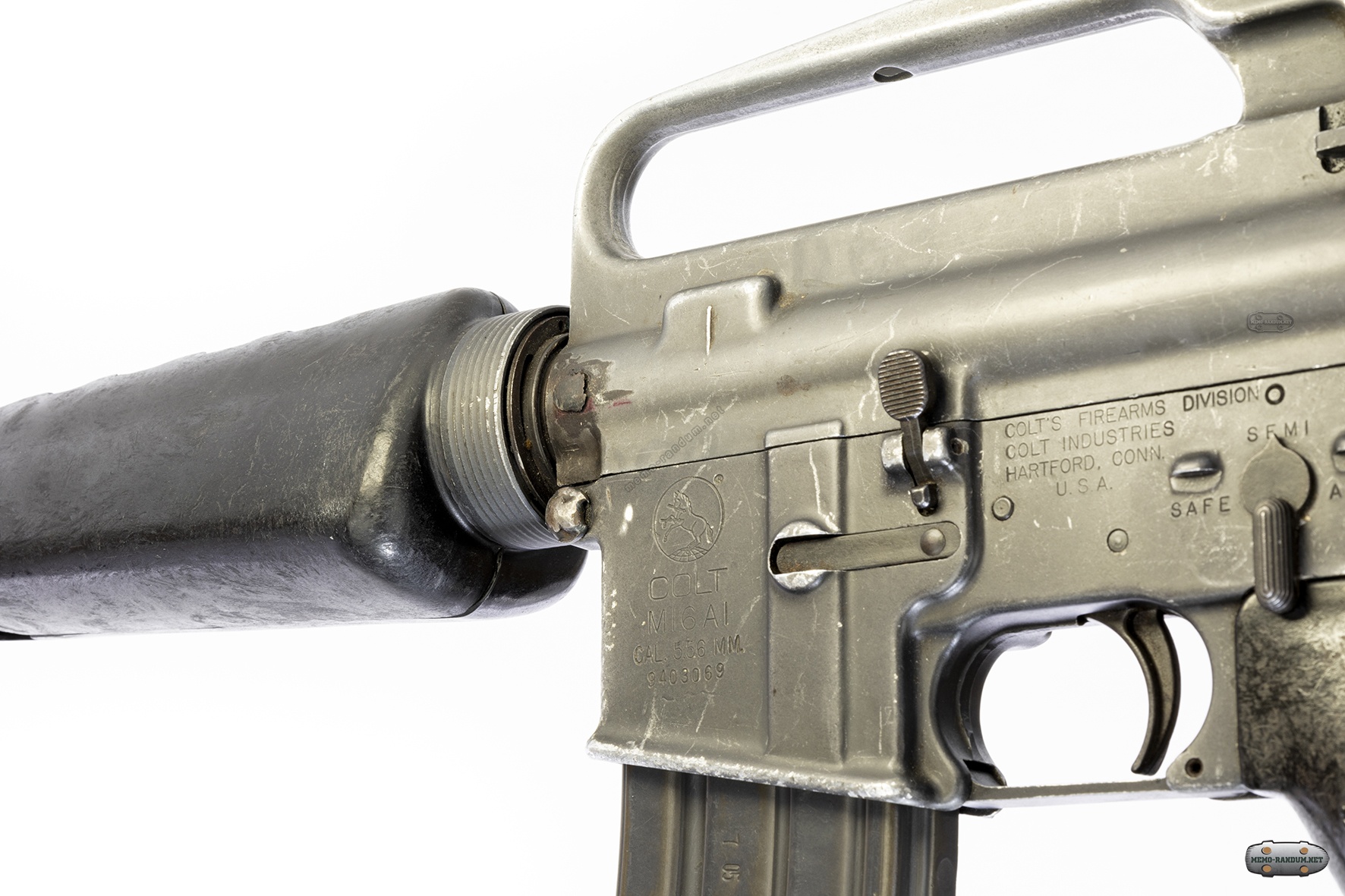

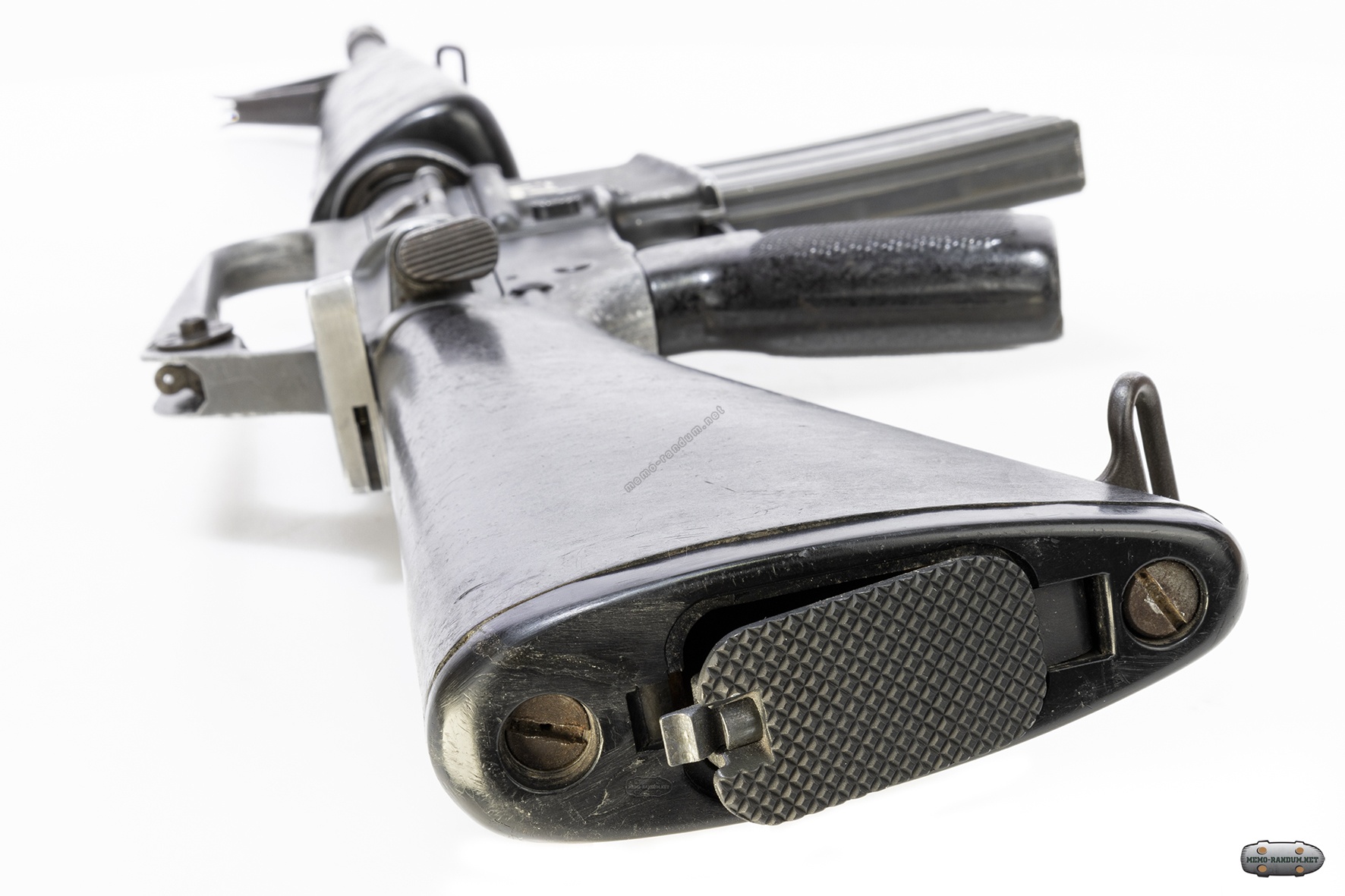

M16 — винтовка классической компоновки. В прикладе размещены приспособления для чистки оружия. С правой стороны ствольной коробки хорошо виден «досылатель» затвора (предназначенный для ручного досылания затвора, если энергии возвратной пружины окажется недостаточно) и крышка над окном выбрасывателя гильз, предохраняющая механизм от попадания грязи и автоматически открывающаяся при взведении затвора. Кроме того, на винтовках, начиная с модификации M16А2, появился отражатель, который позволяет стрелку вести огонь с левого плеча, не боясь попадания гильз в лицо. На винтовку может устанавливаться 40-мм подствольный гранатомет M203 (в каждом отделении американской армии имеется по два автомата с данным гранатомётом). На современных винтовках имеются направляющие типа Picatinny rail, позволяющие устанавливать широкий ассортимент прицелов и дополнительных приспособлений — лазерных целеуказателей, тактических фонарей, передних рукояток и так далее.
