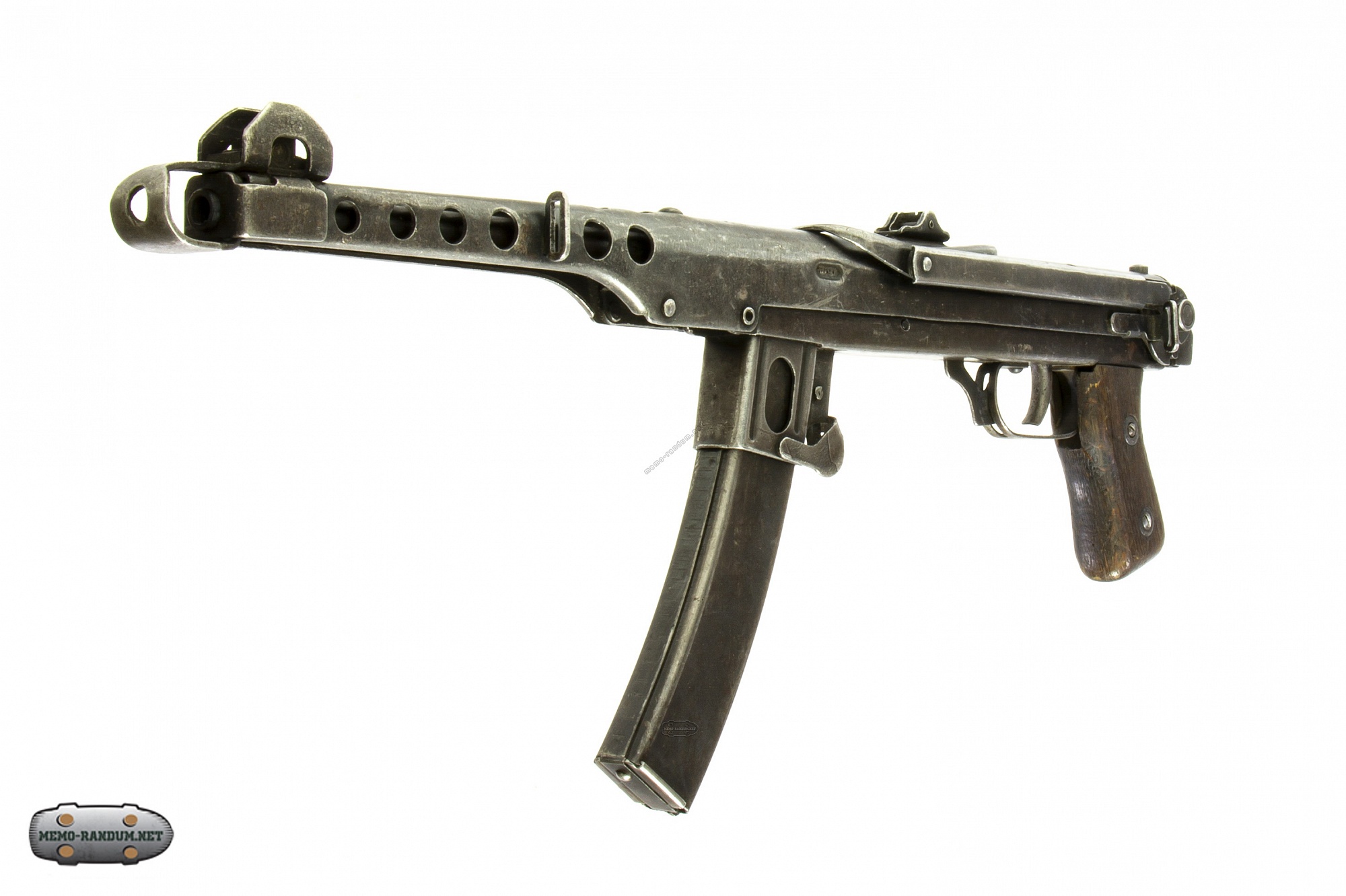

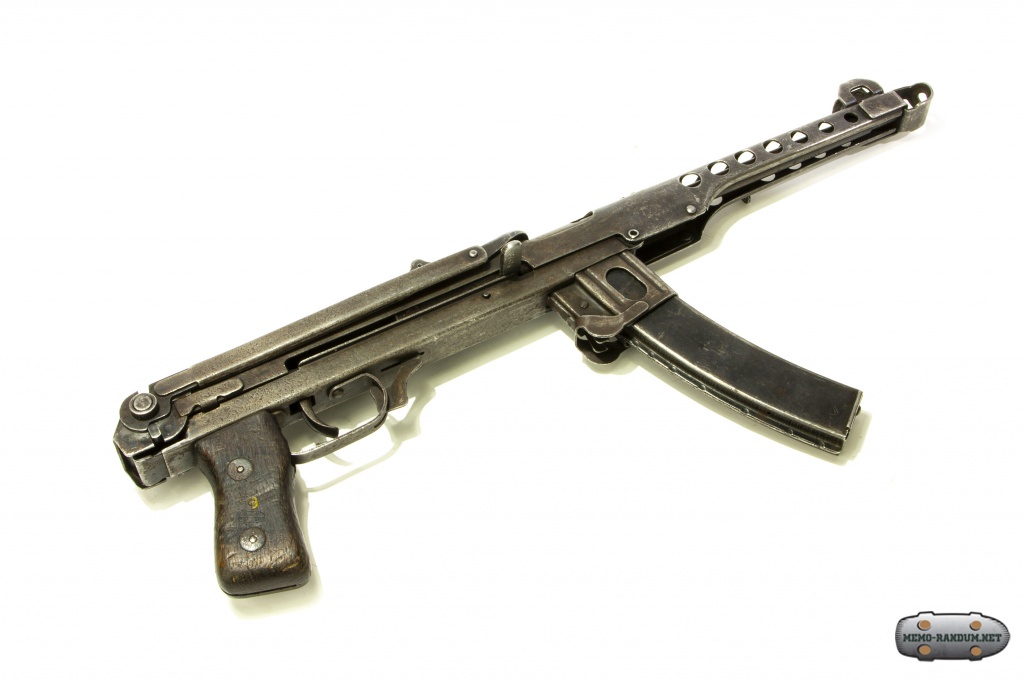

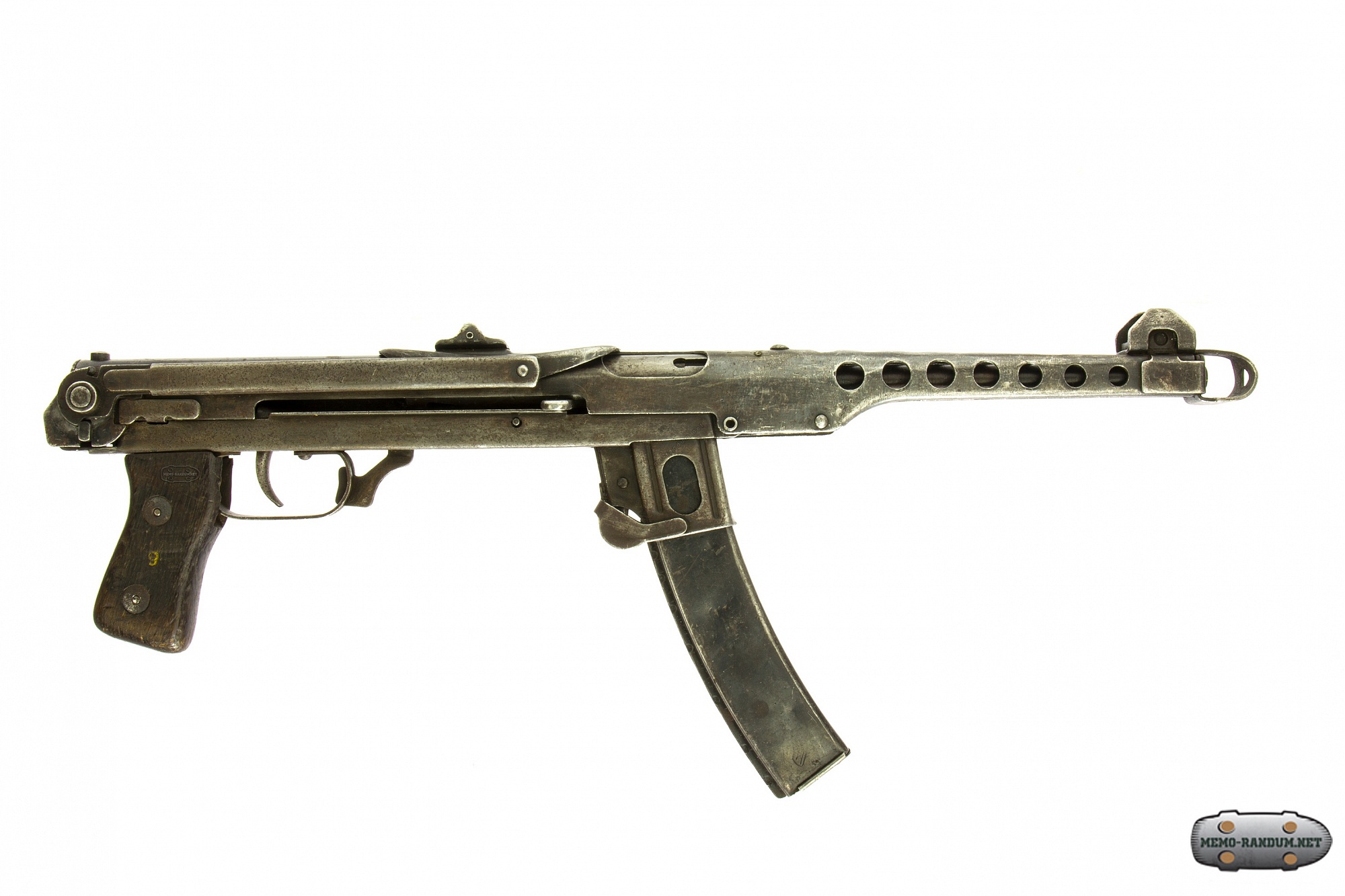

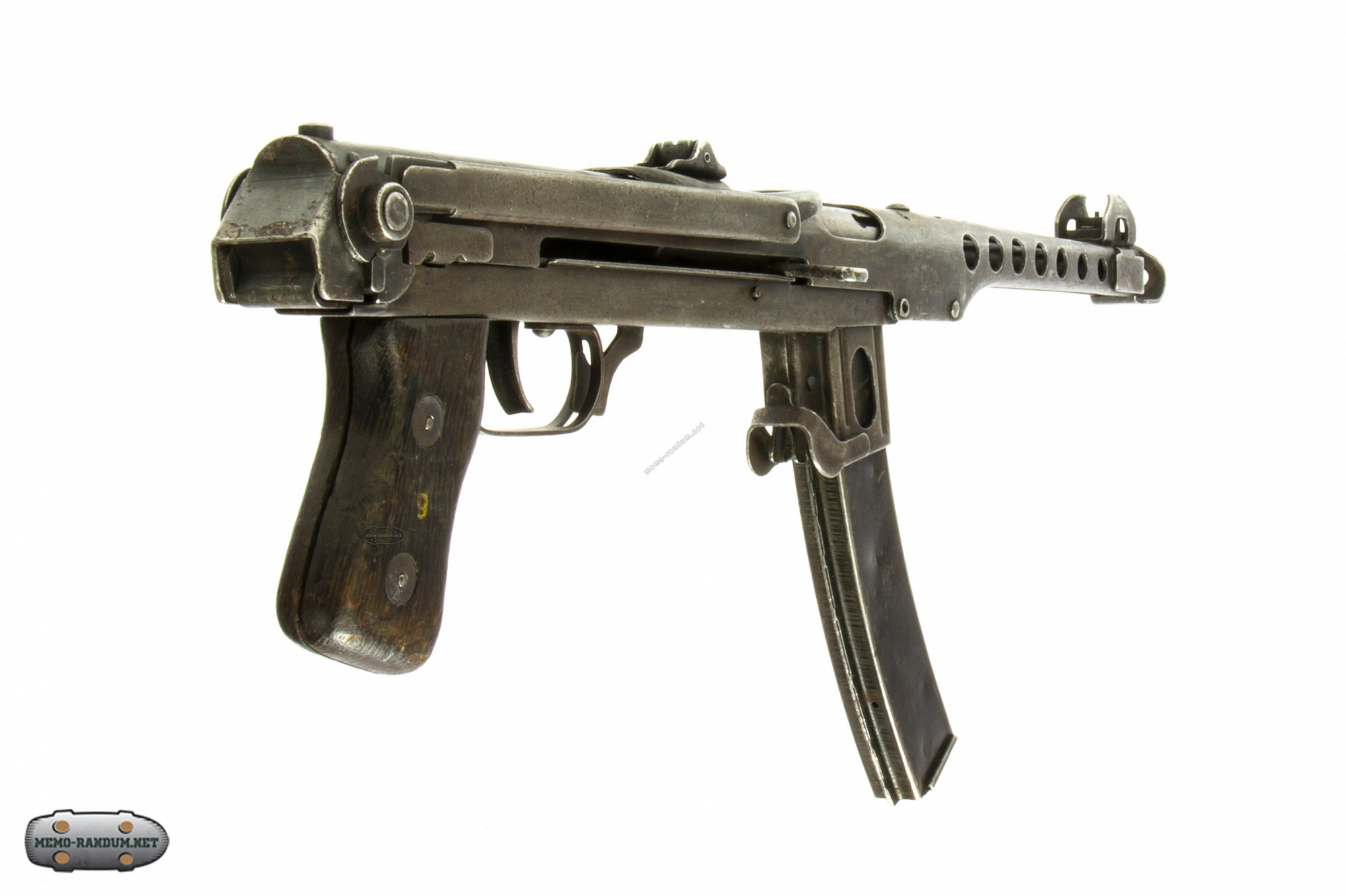

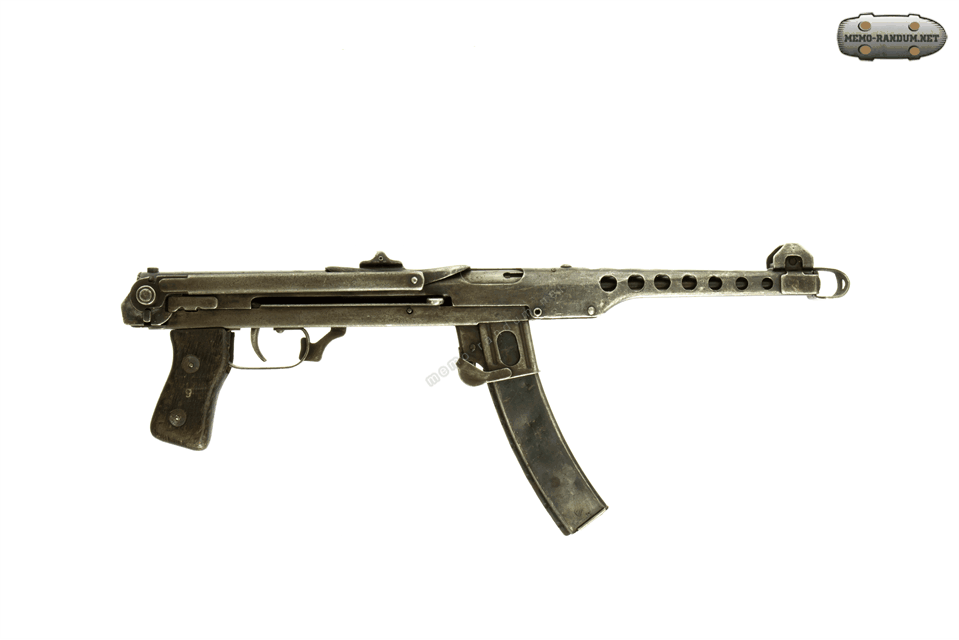

7,62-мм пистолет-пулемёт образца 1943 года. Системы Судаева (ППС)- Блокадник, 1943 год

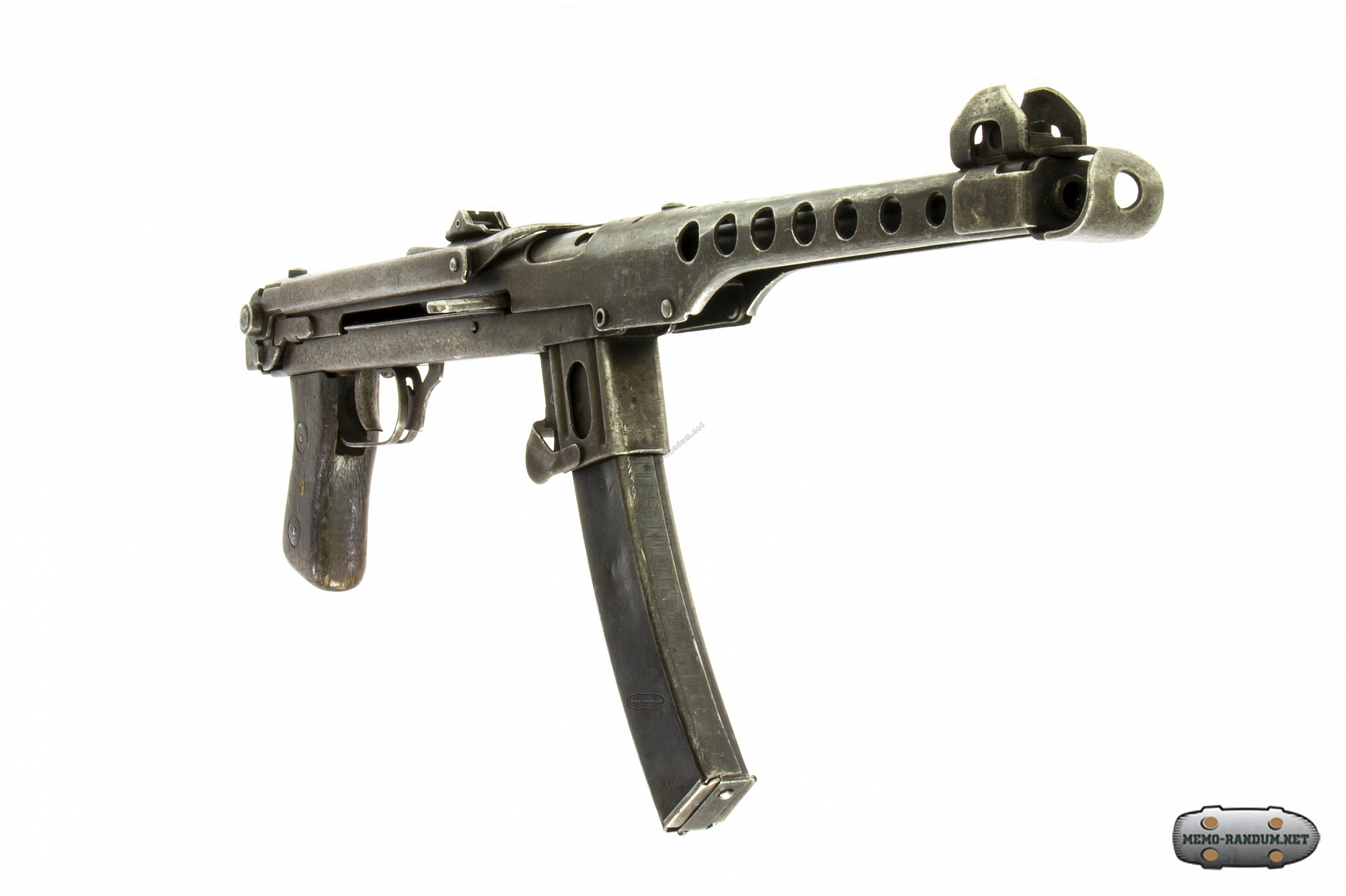

7,62-мм пистолет-пулемёт образца 1943 года. Системы Судаева (ППС)- СХП 1943 год

Произведен в блокадном Ленинграде

из коллекции @xo.expert



Алексей Иванович Судаев родился в 1912 году в Чувашской АССР. Некоторое время после окончания профтехучилища он работает слесарем, затем оканчивает Горьковский железнодорожный техникум и отрабатывает некоторое время техником железнодорожного участка в «Союзтрансстрое», где и начинает проявляться его талант изобретателя. Первые авторские свидетельства были выданы Судаеву за «Пневматический опрокидыватель для саморазгружающихся платформ» и «Противоугон». Проходя службу в рядах советской армии, будущий автор ППС-43 занимался ремонтом различного оружия. А после армии поступил в Горьковский индустриальный институт. Через два года начал параллельно получать высшее образование в артиллерийской академии РККА им. Ф.Э. Дзержинского, поступив сразу на третий курс. Выпускник 1941-го года защищал диплом по теме вооружения, представив комиссии зенитную установку собственной конструкции.


Завод №209 НКСП (завод им. А. Кулакова), г Ленинград.

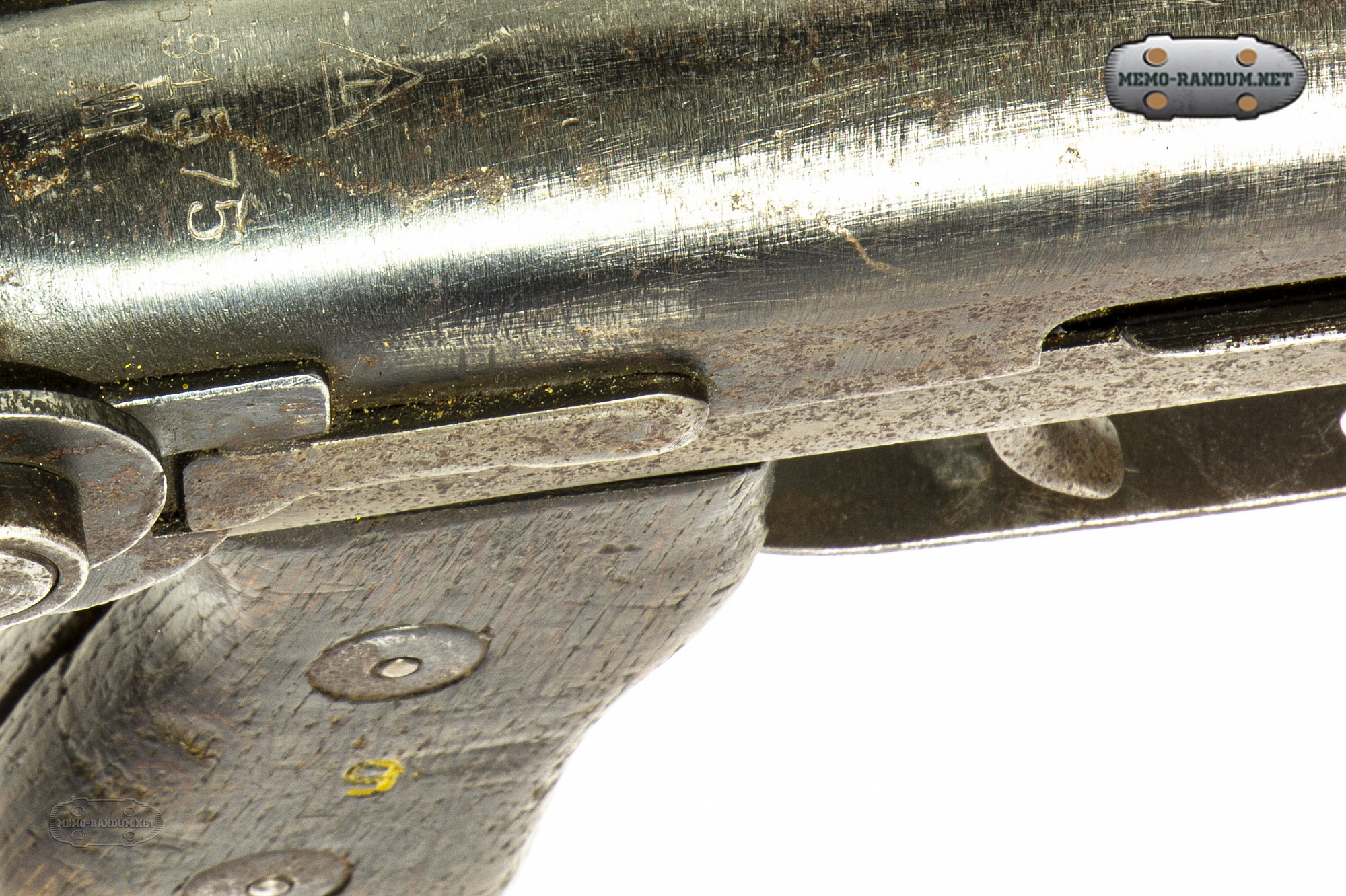

Клеймо завода представляет собой стилизованную стрелу в треугольнике ниже наносился серийный номер изделия, а также, в 1944 г. полный год выпуска. Заводские маркировки наносились гравировкой в задней части ствольной коробки. И у ППС-42. и у ППС-43 серийный номер и клеймо завода наносились поверх воронения.
Маркировка ППС-42.
Серийный номер ППС 42 данного завода состоял из литеры "А" и 3-5 цифр. Максимальный зафиксированный номер - А40052, однако должны существовать образцы с более высоким серийным номером. Год выпуска не указывался.

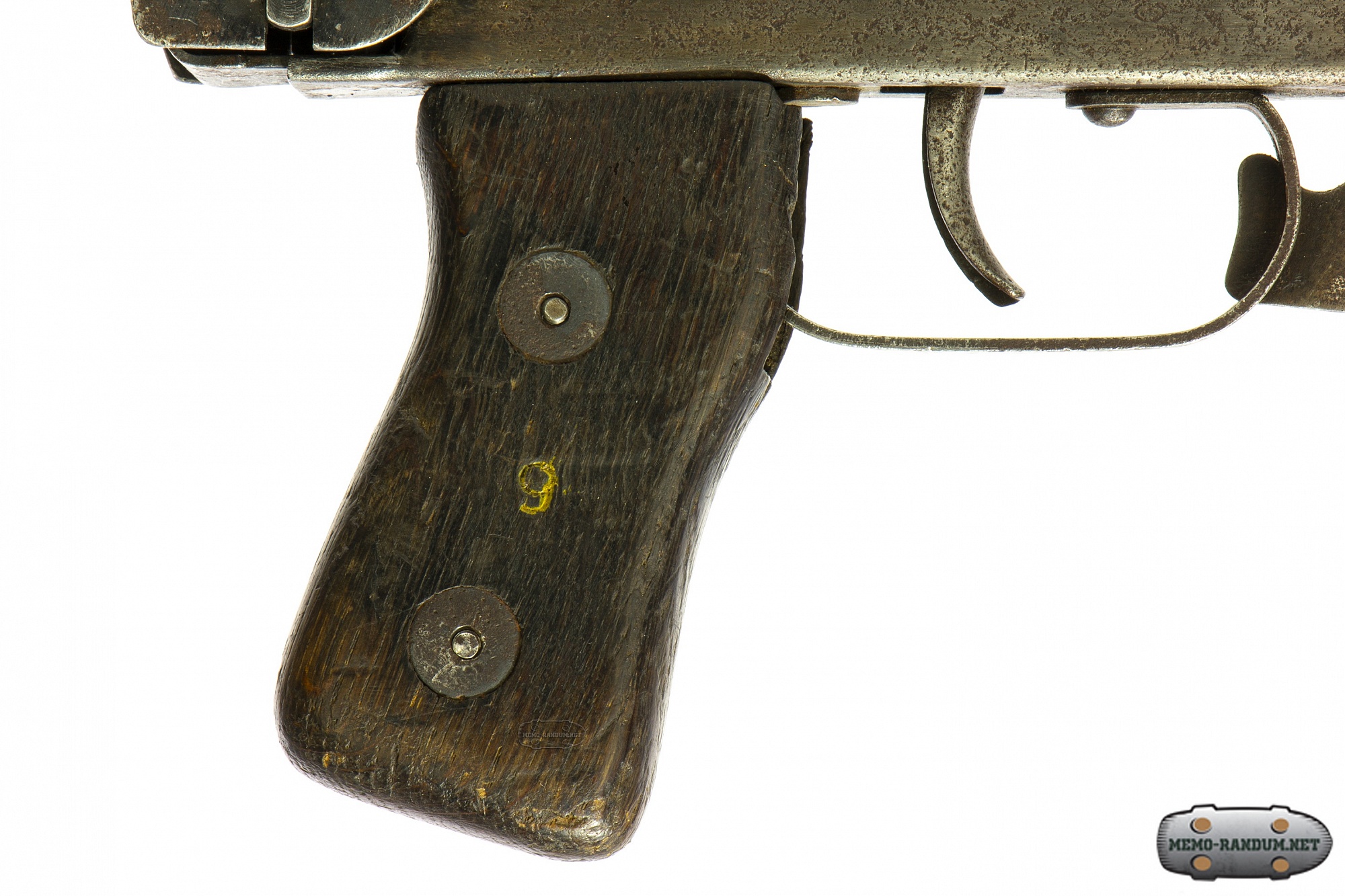

У некоторых пистолетов-пулеметов серийный номер также нанесен на рукоятку затвора, однако у большинства образцов он отсутствует.


Клеймо завода №209 НКСП


Маркировка ППС-43.
Серийный номер ППС-43 в 1943 г. состоял из литеры -Б- и 3-5 цифр. Год выпуска нс указывался. Максимальный зафиксированный номер - Б65186. Нумерация на протяжении всех месяцев 1943 г. была сквозная. но использовались не все возможные комбинации цифр, присутствовали пропуски.
В 1944 г. нумерация стала буквенно-цифровой - две литеры и четыре цифры Также на пистолетах-пулеметах стали указывать год выпуска. В 1944 г. нумерация началась с серии АА. максимально известная серия ЕВ.
Первая литера серийного номера менялась каждый следующий месяц. Серия, которая начинается на литеру «А», соответствует январю 1944 г.. "Б" февралю. "В" марту. "Г"апрелю. «Д» - маю. «Е» - июню 1944 г.
В июне 1944 г. завод № 209 НКСП прекратил выпуск ППС-43.

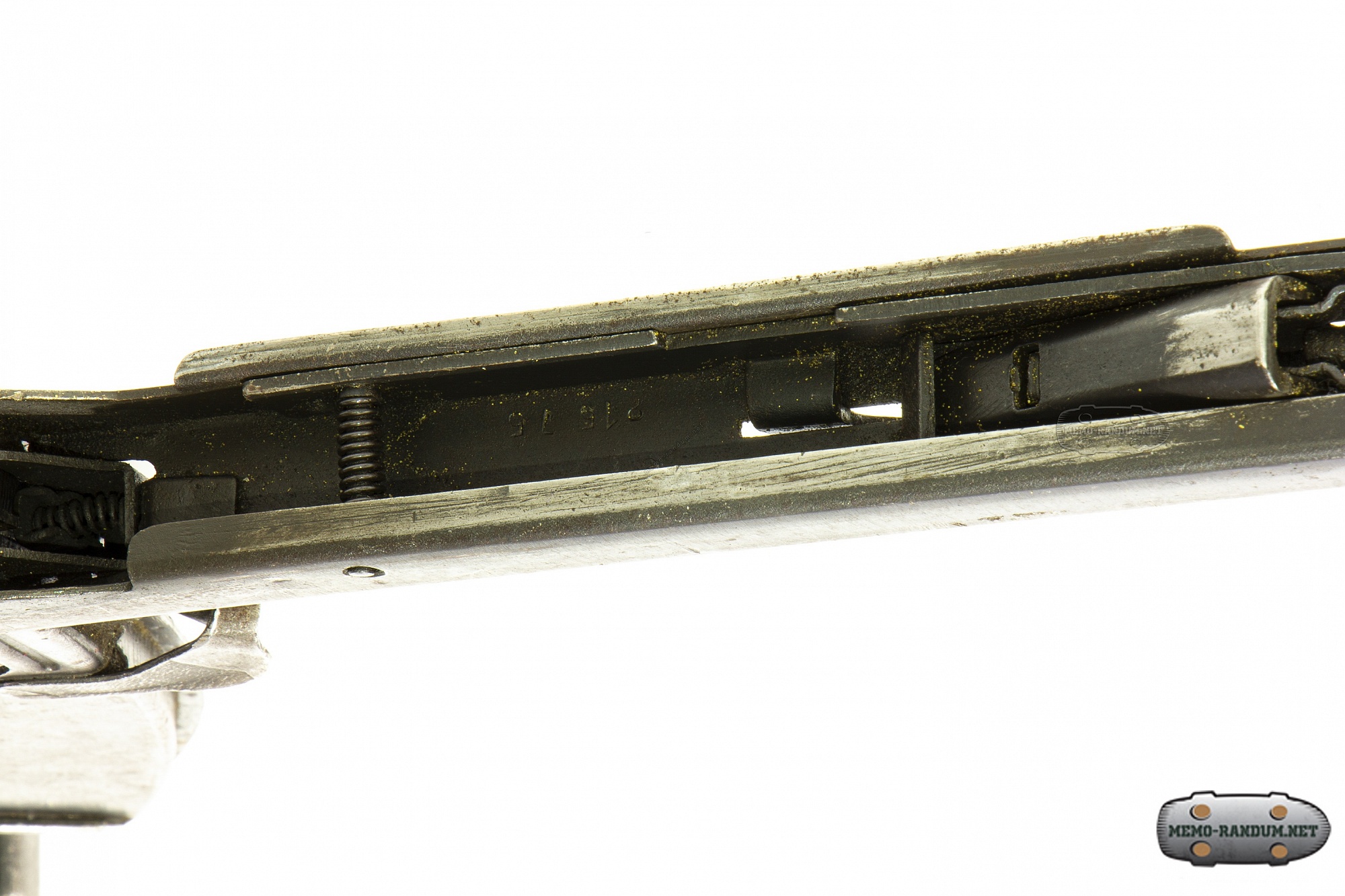

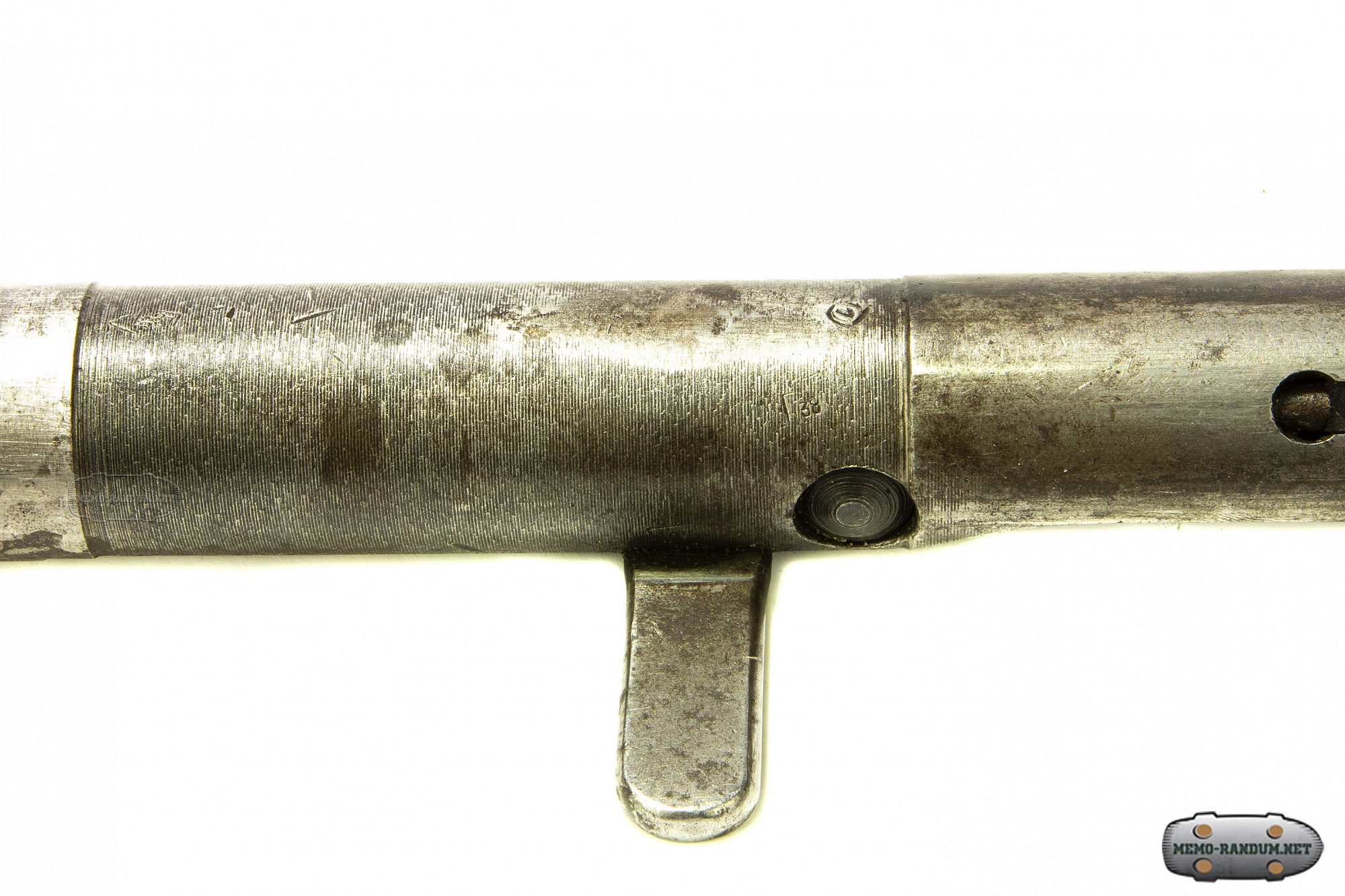

В 1943 и 1944 гг. серийный номер пистолета-пулемета наносился с помощью ударного клейма на рукоять затвора сверху.

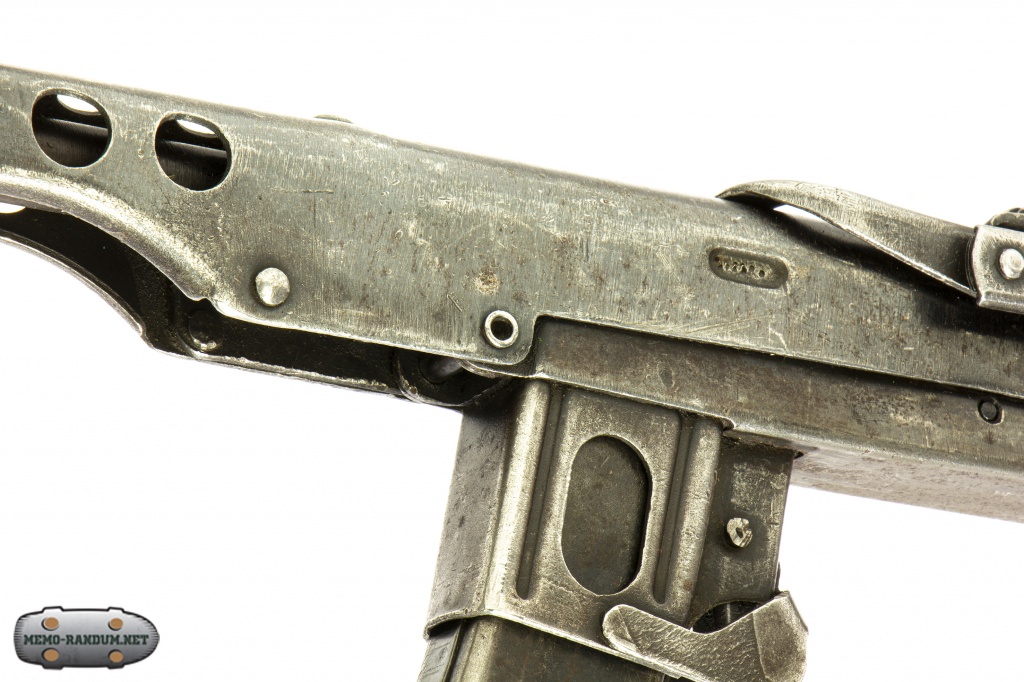

Клеймо отдела технического контроля завода представляло собой комбинацию из трёх букв очерченные линиями сверху и снизу. Известны комбинации "ОТК", "КРЮ", "ПЕБ", "КОЗ". Клеймо размещалось на ствольной коробке справа, в области размещения вкладыша ствола. Однако известны случаи, когда клеймо находилось на левой стороне ствольной коробки, а также сверху в области заклёпки, фиксирующей вкладыш ствола.

  ППС — пистолет-пулемёт типичной для этого класса оружия конструкции. Автоматика работает за счёт отката массивного свободного затвора под действием отдачи при выстреле. Стрельба ведётся с заднего шептала. Режим огня — только автоматический, режим одиночного огня отсутствует (опытные военные могли делать от 1 до 3 выстрелов за нажатие). Возвратно-боевая пружина надета на направляющий стержень, который вставляется в отверстие с тыльной стороны затвора слева вверху. Рукоятка затвора расположена справа.

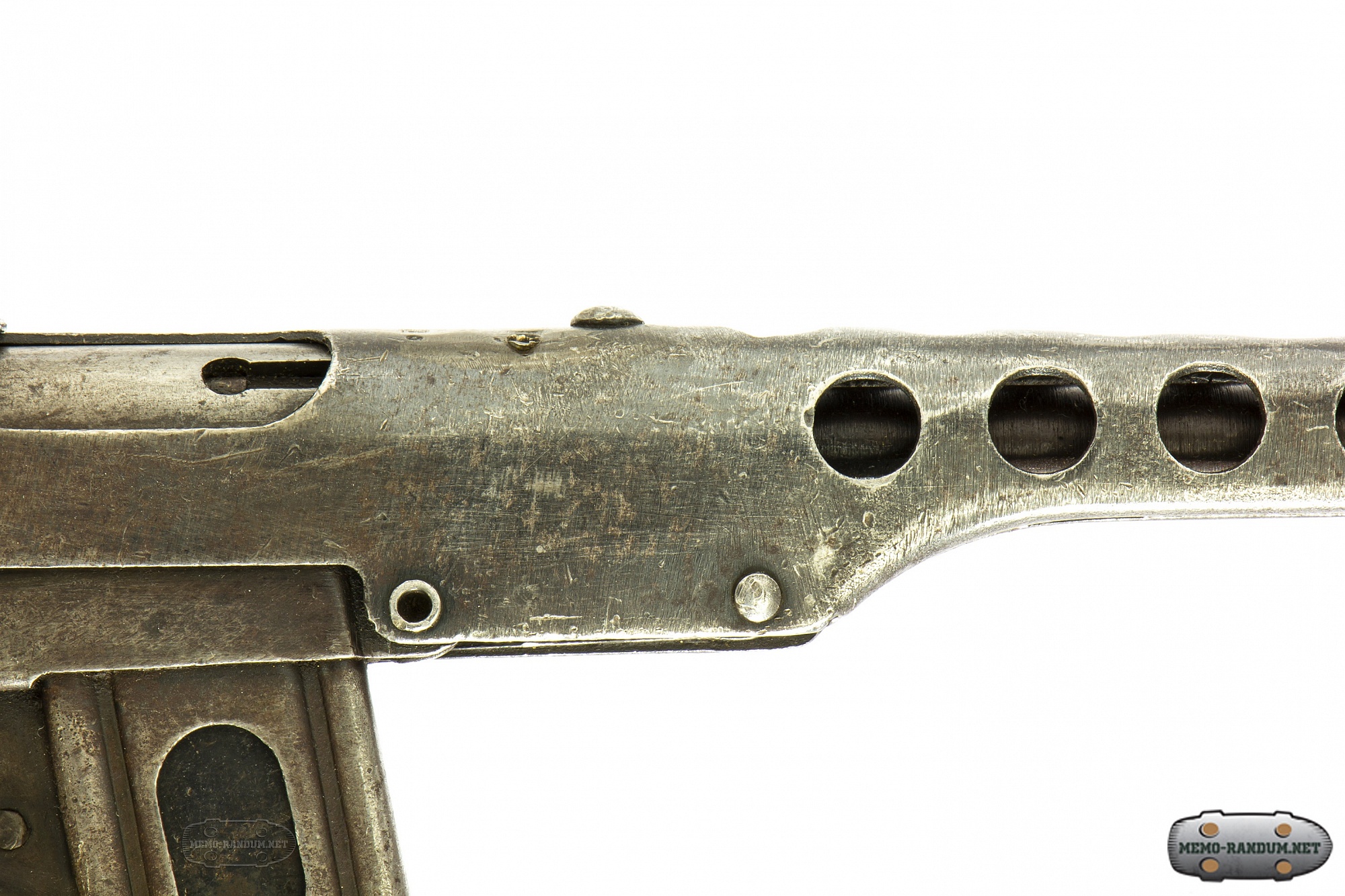

В соответствии с военным временем, исполнен довольно грубо и в целом не эстетично. Состоит из ствола, штампованной стальной ствольной коробки, соединённой с кожухом ствола клёпкой и сваркой, рукоятки управления огнём и приклада. Нижняя часть кожуха шириной 20-13 мм открыта на всю его длину.

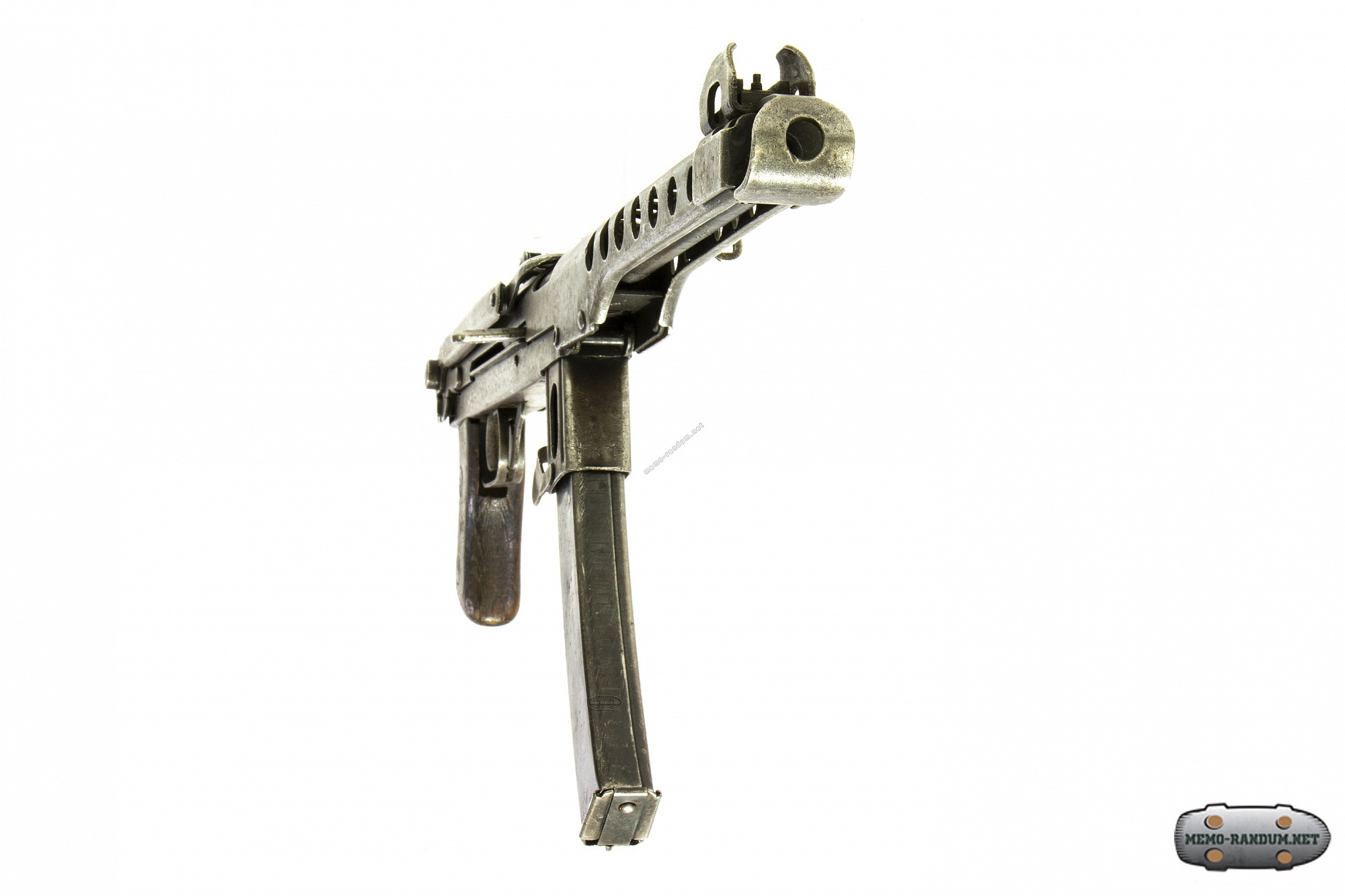

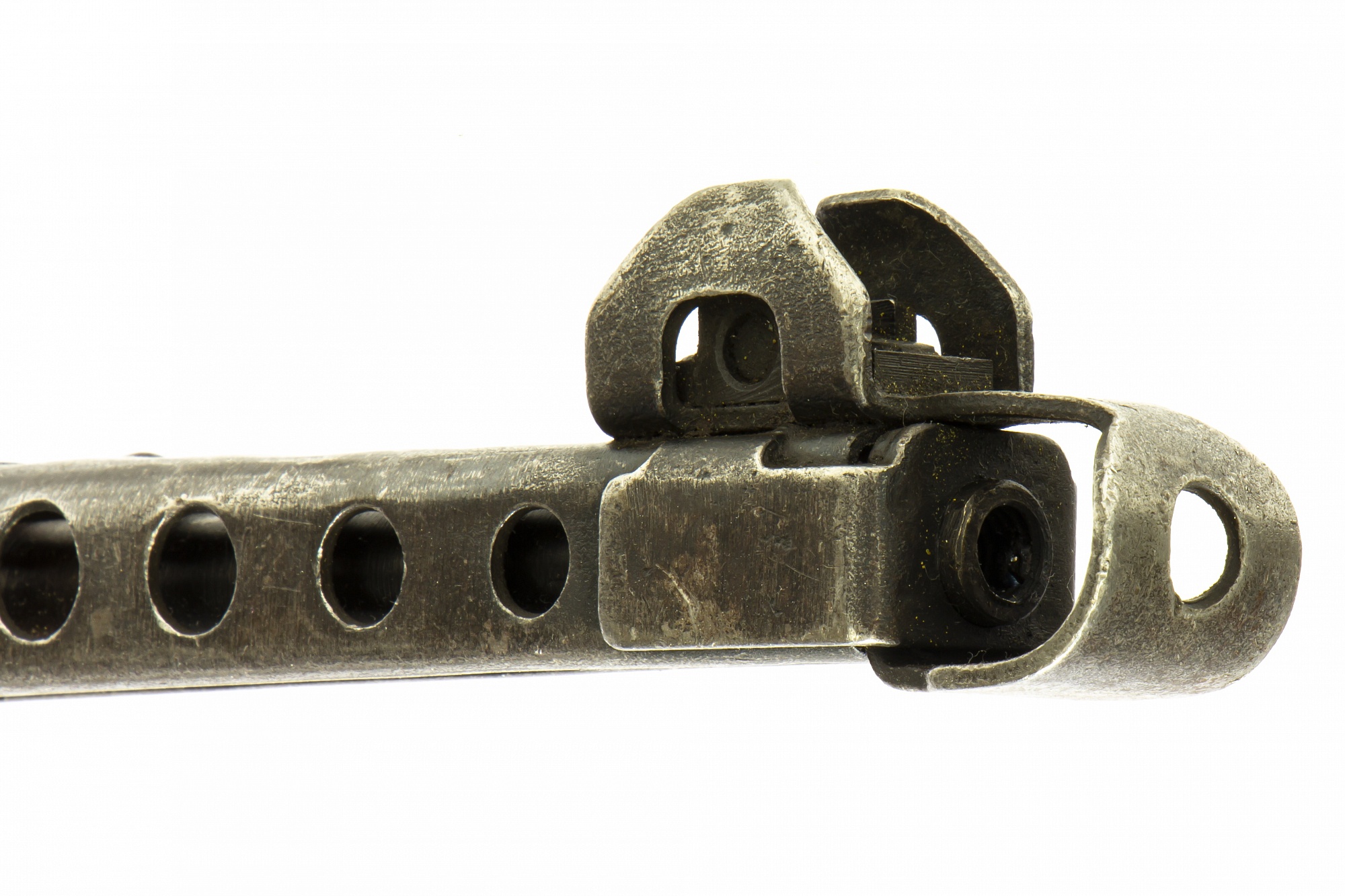

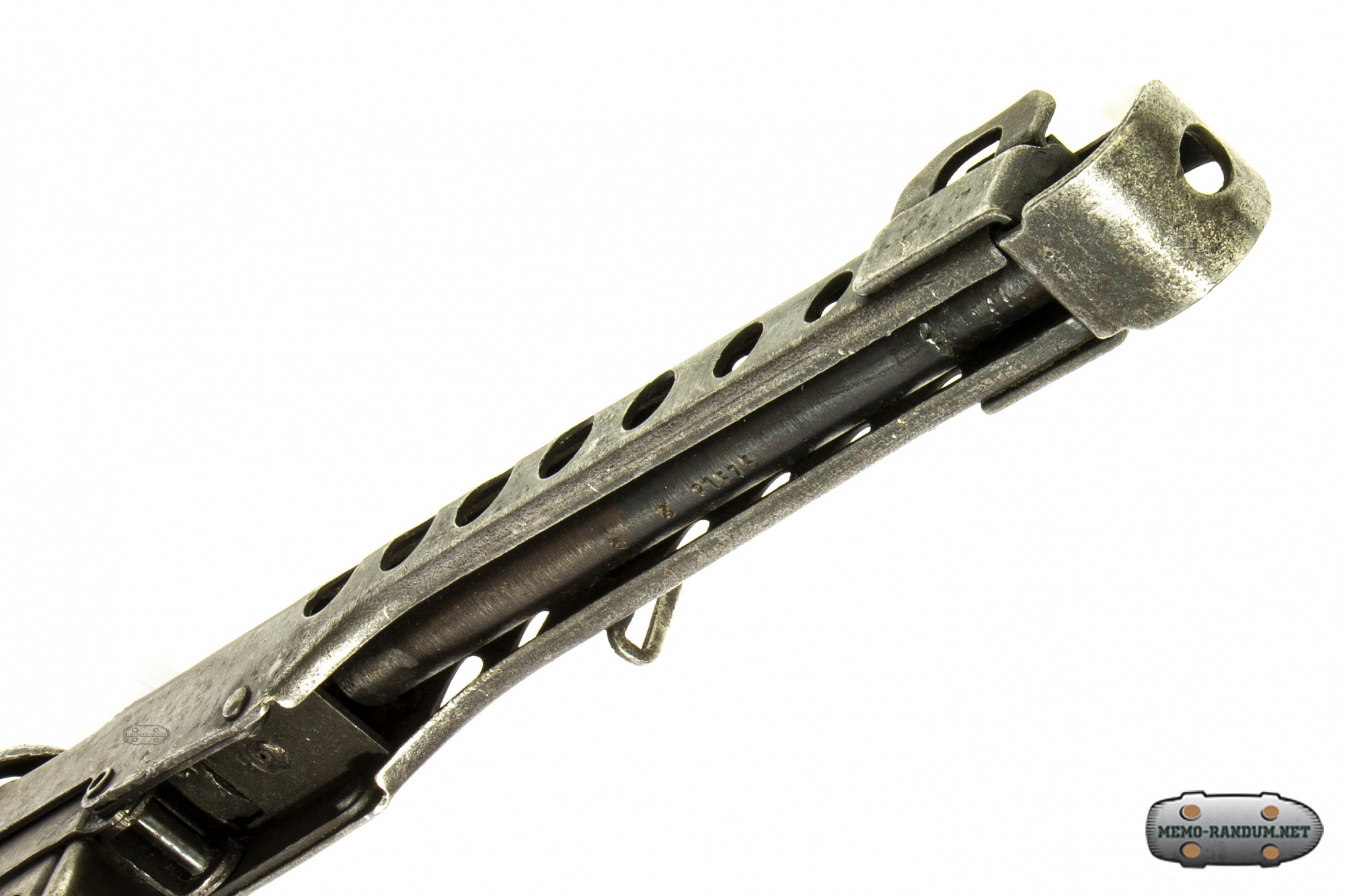

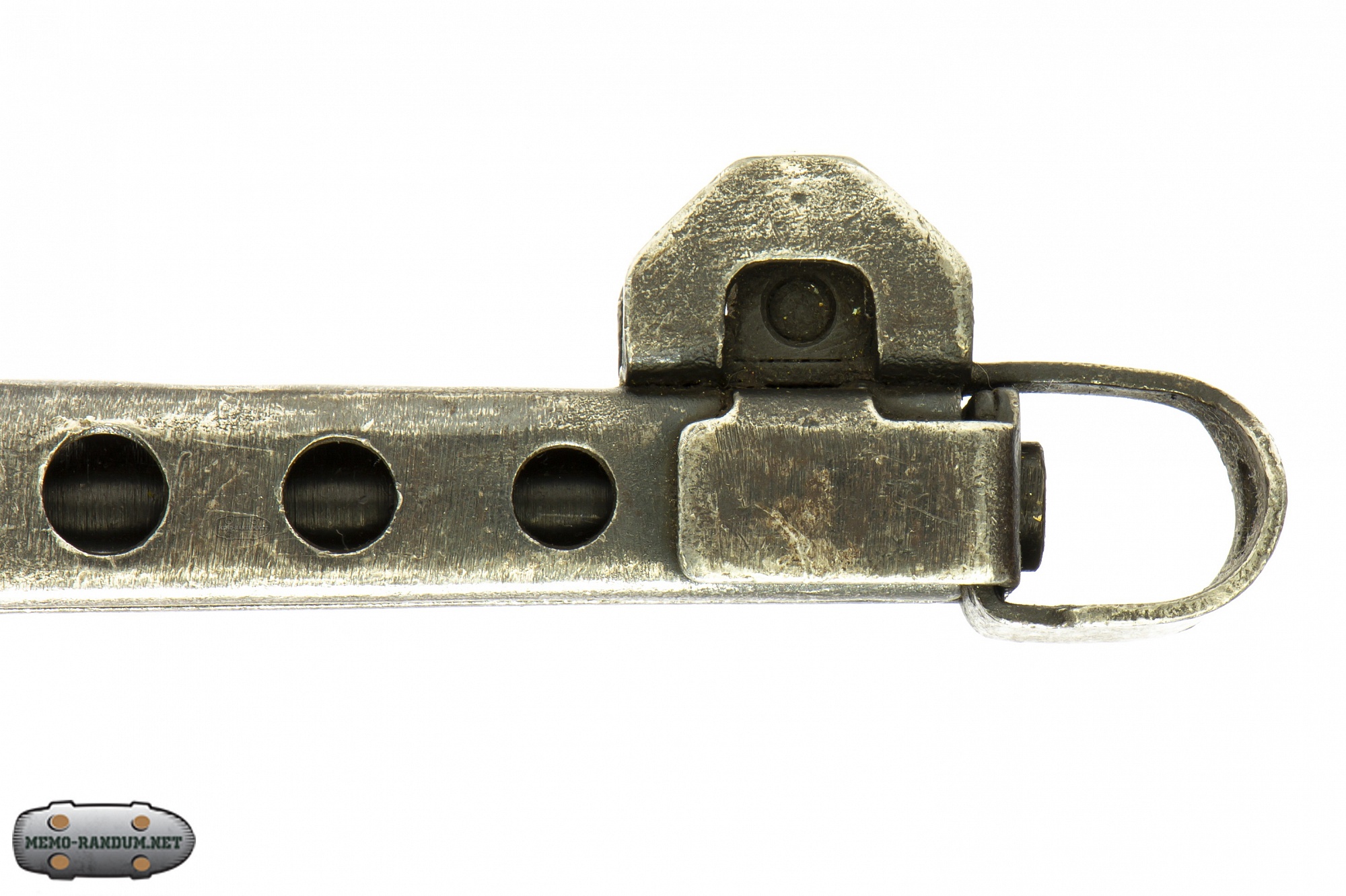

Для улучшения кучности стрельбы в дульной части ствола на кожухе расположен дульный тормоз-компенсатор

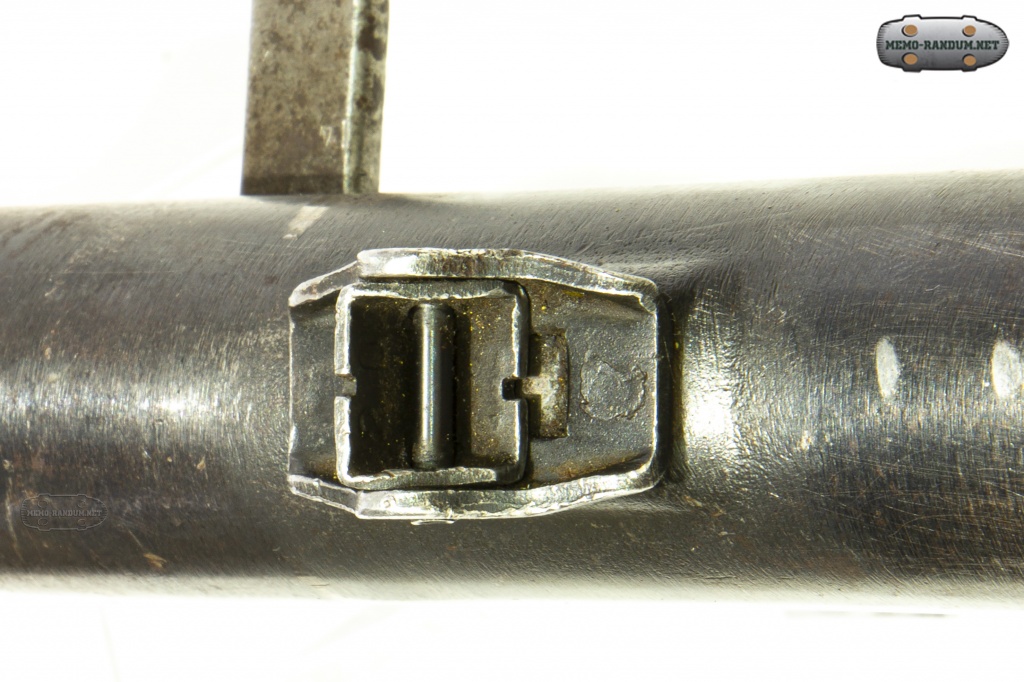

Для улучшения кучности стрельбы в дульной части ствола на кожухе расположен дульный тормоз-компенсатор. Прицельное приспособление состоит из мушки и прицела с перекидным це́ликом. Целик имеет две фиксированные позиции — 100 и 200 м, обозначаемые числами 10 и 20. Ведение прицельного огня в положении «20» возможно до 300 м.

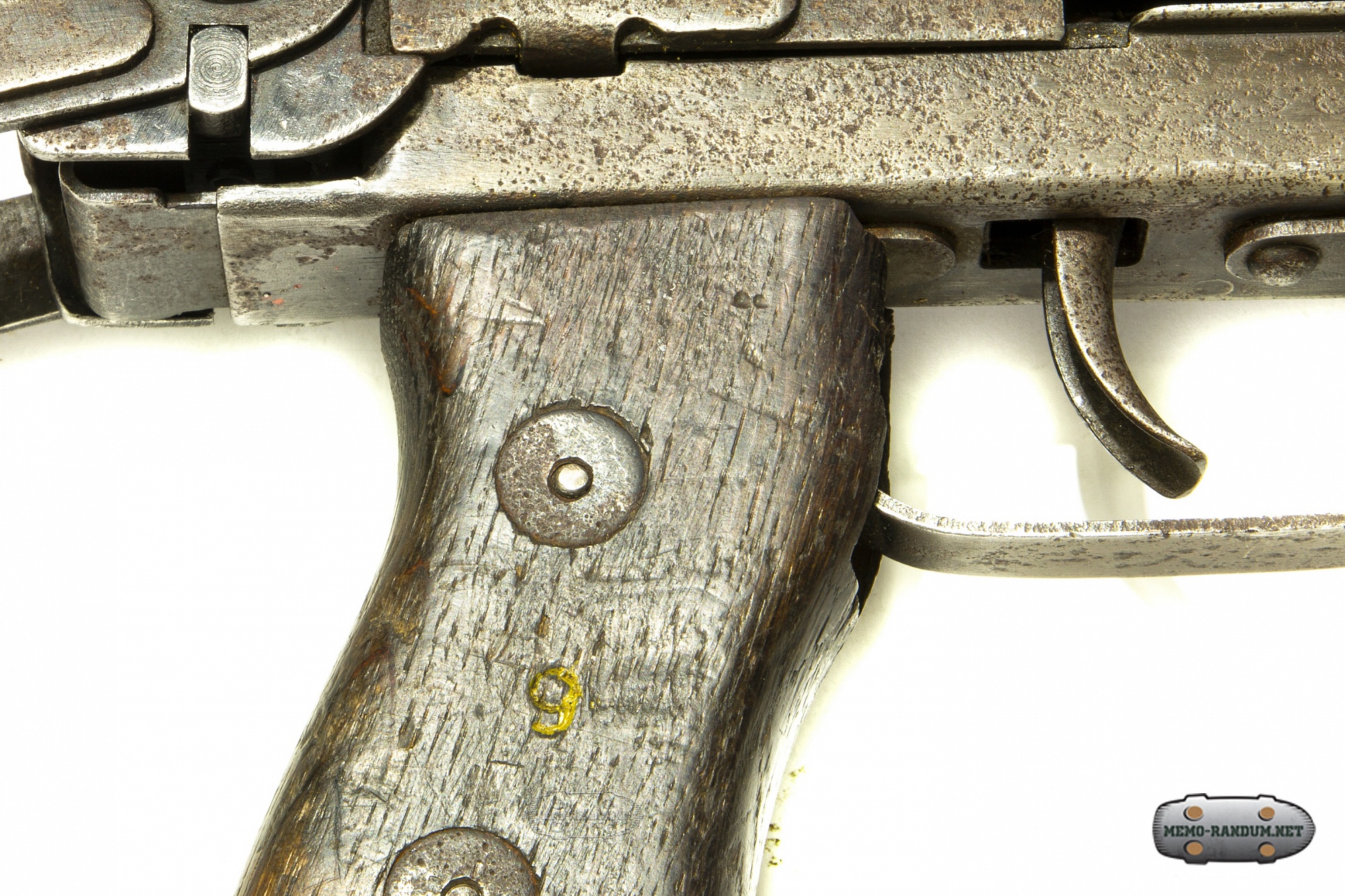

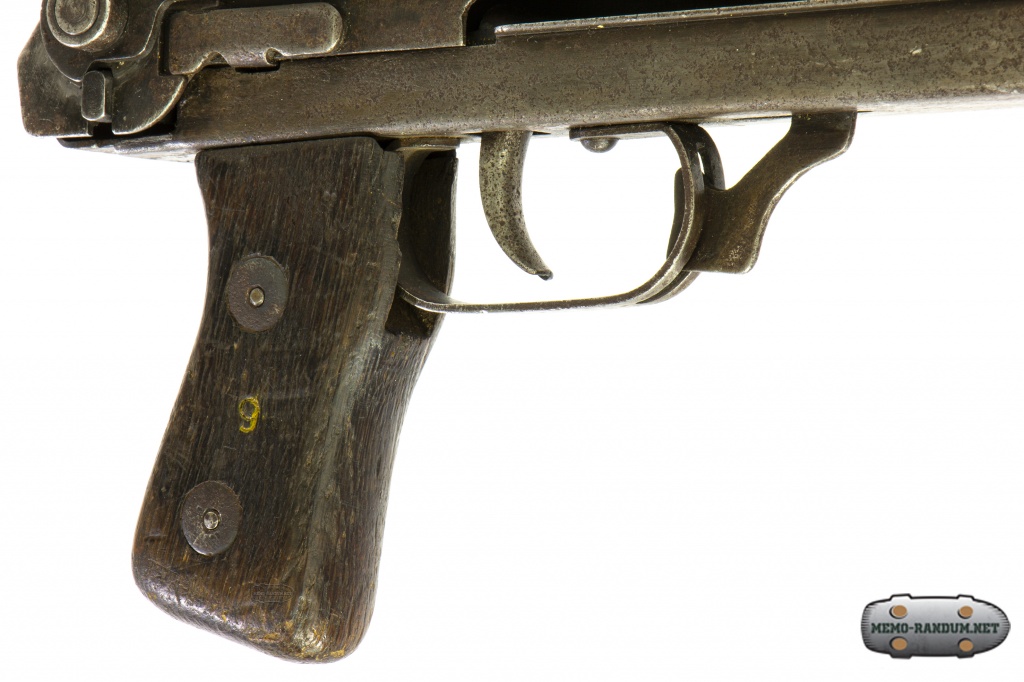

Предохранитель расположен в передней части спусковой скобы.


 При сдвиге его назад он блокирует спусковую тягу и поднимает планку с вырезами, блокирующими рукоятку взведения, жёстко соединённую с затвором, и в спущенном, и во взведённом положении. В переднее — боевое — положение предохранитель переводится указательным пальцем. В некоторых модификациях при необходимости блокировки взведённого затвора рукоятка взведения может быть заведена в дополнительный поперечный паз на ствольной коробке. В таком положении взведённый затвор не может сорваться самопроизвольно даже при падении оружия или сильном ударе.


Благодаря длинному ходу подвижных частей ППС имеет более низкий, по сравнению с ППШ, темп стрельбы. Можно вести стрельбу даже одиночными выстрелами, плавно нажимая и быстро отпуская спуск.

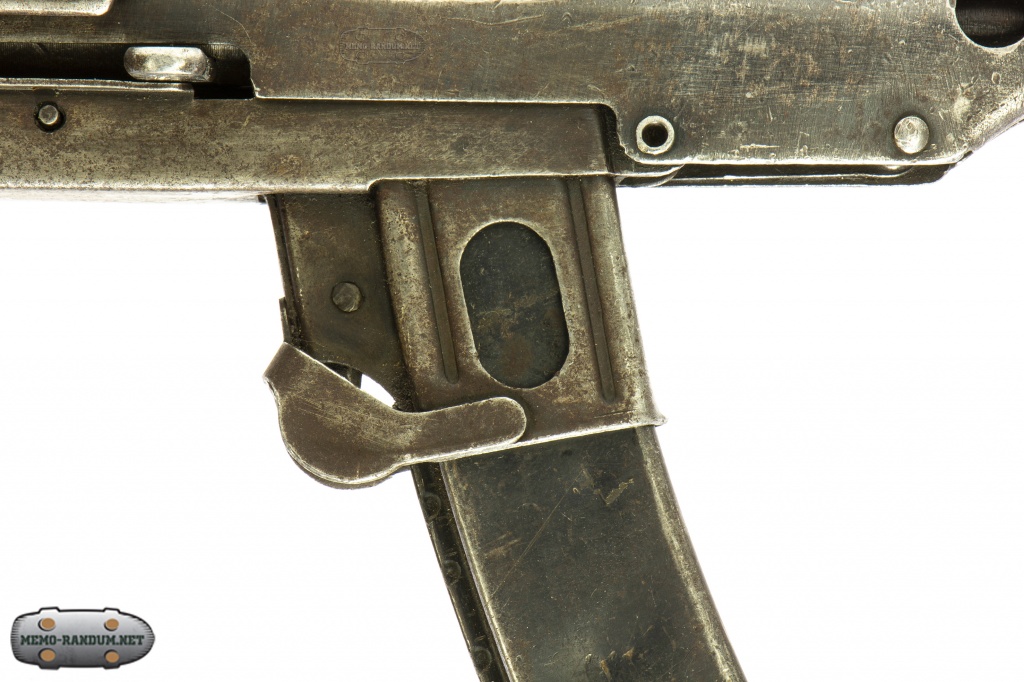

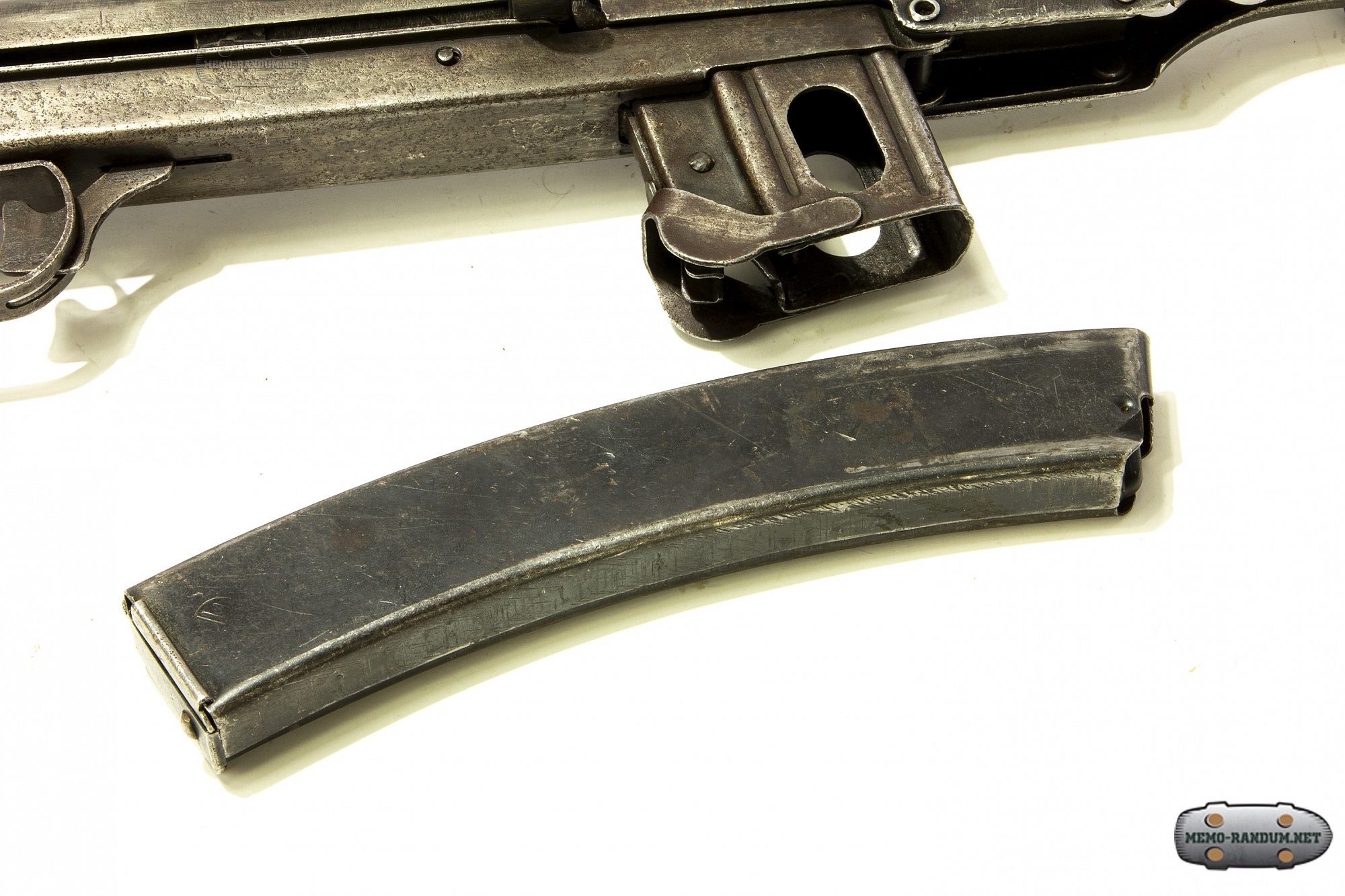

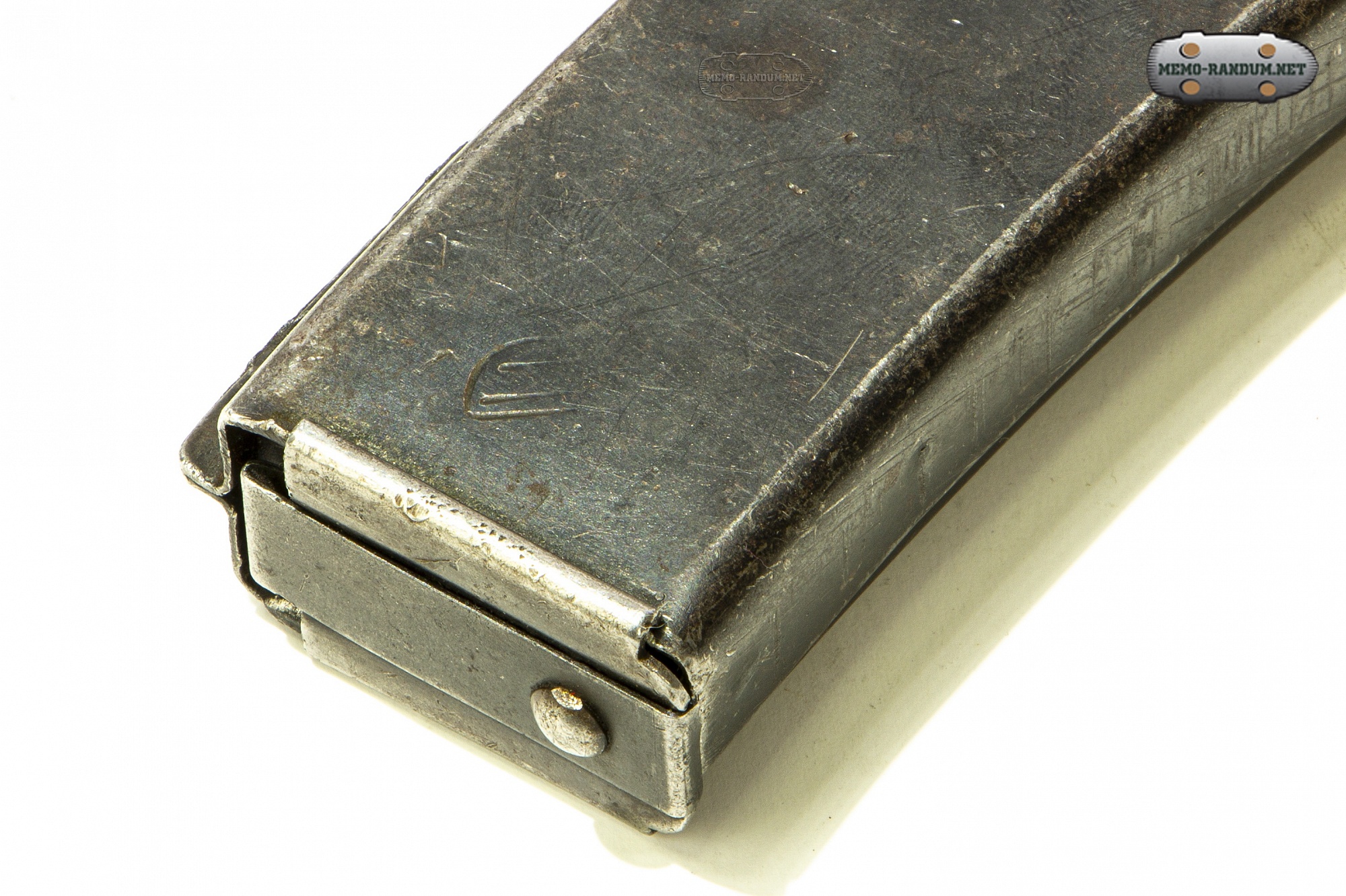

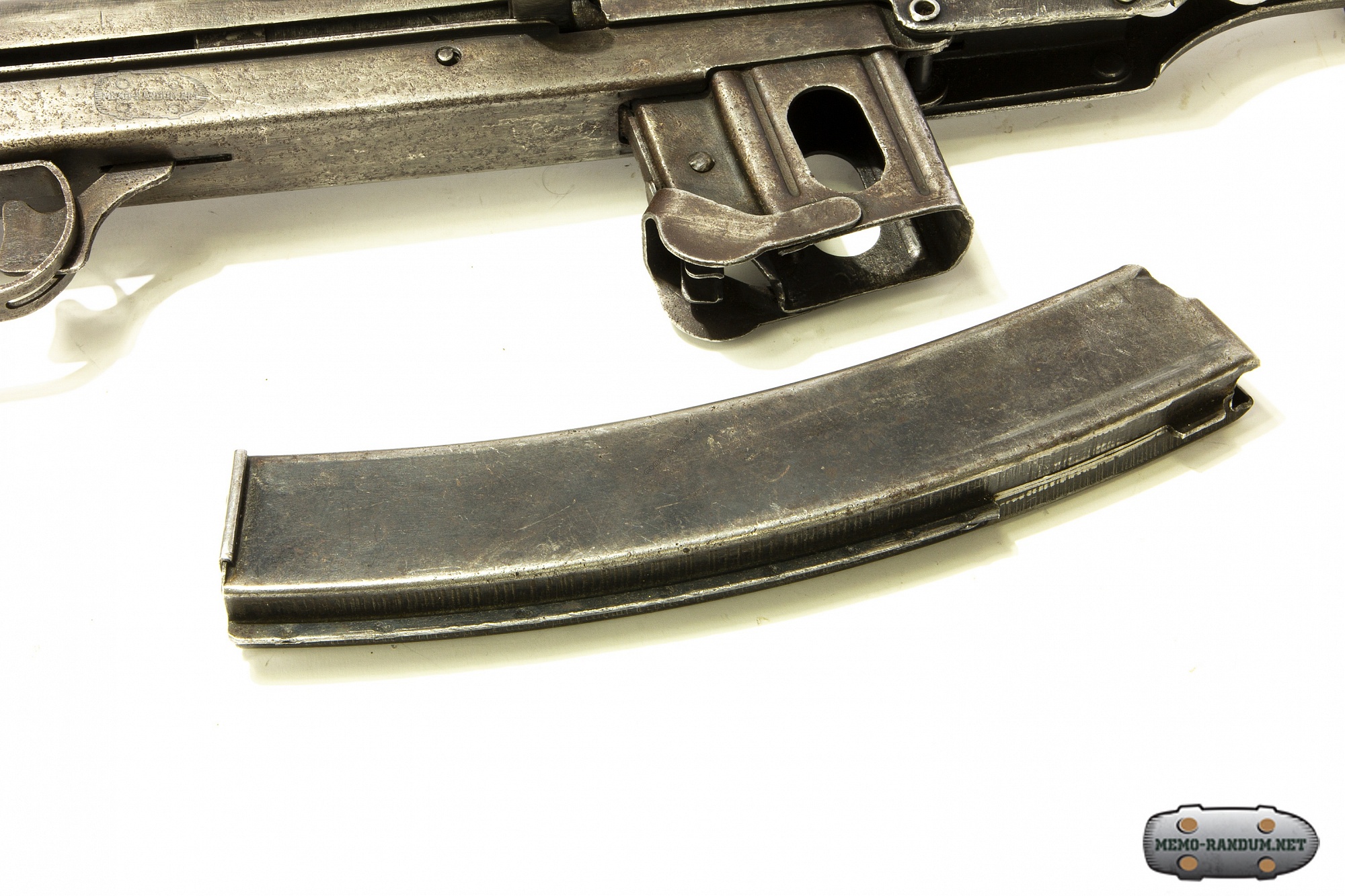

Питание ППС-42/43 производится из коробчатого (секторного) магазина ёмкостью 35 патронов, вставляемого в приёмник (горловину), который снабжён защёлкой с предохранительной скобой, предотвращающей случайное извлечение магазина. Магазин имеет выход в два ряда, что повышает безотказность действия и упрощает наполнение магазина. У ППШ магазин имеет выход патронов в один ряд; кроме того, магазин ППШ имеет в верхней части направляющую обойму, необходимую для установки в разъём для барабанных магазинов.

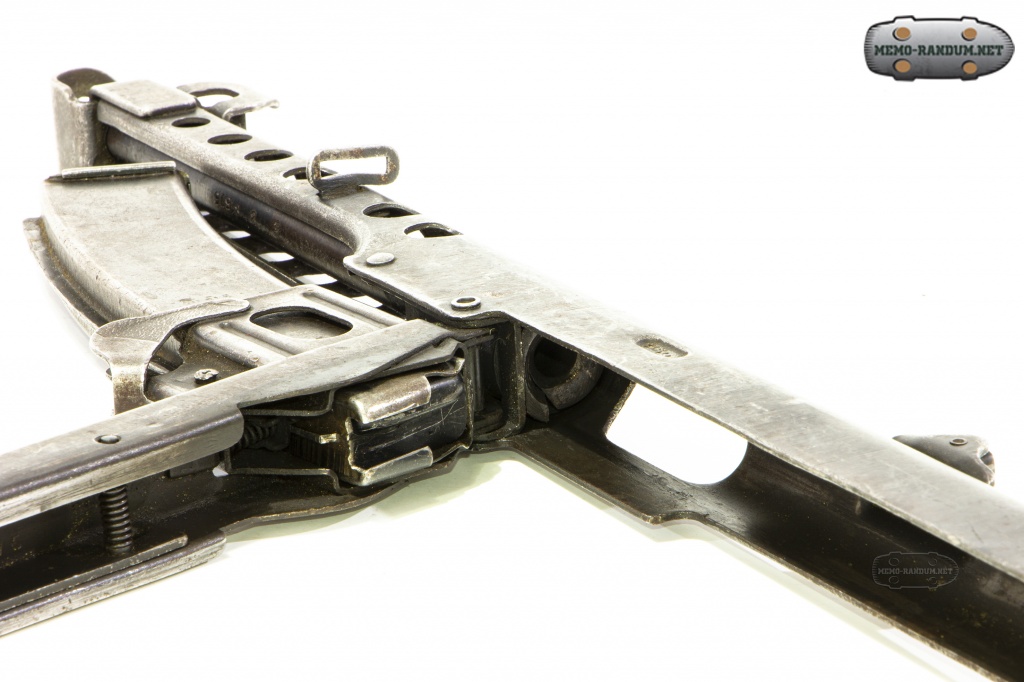

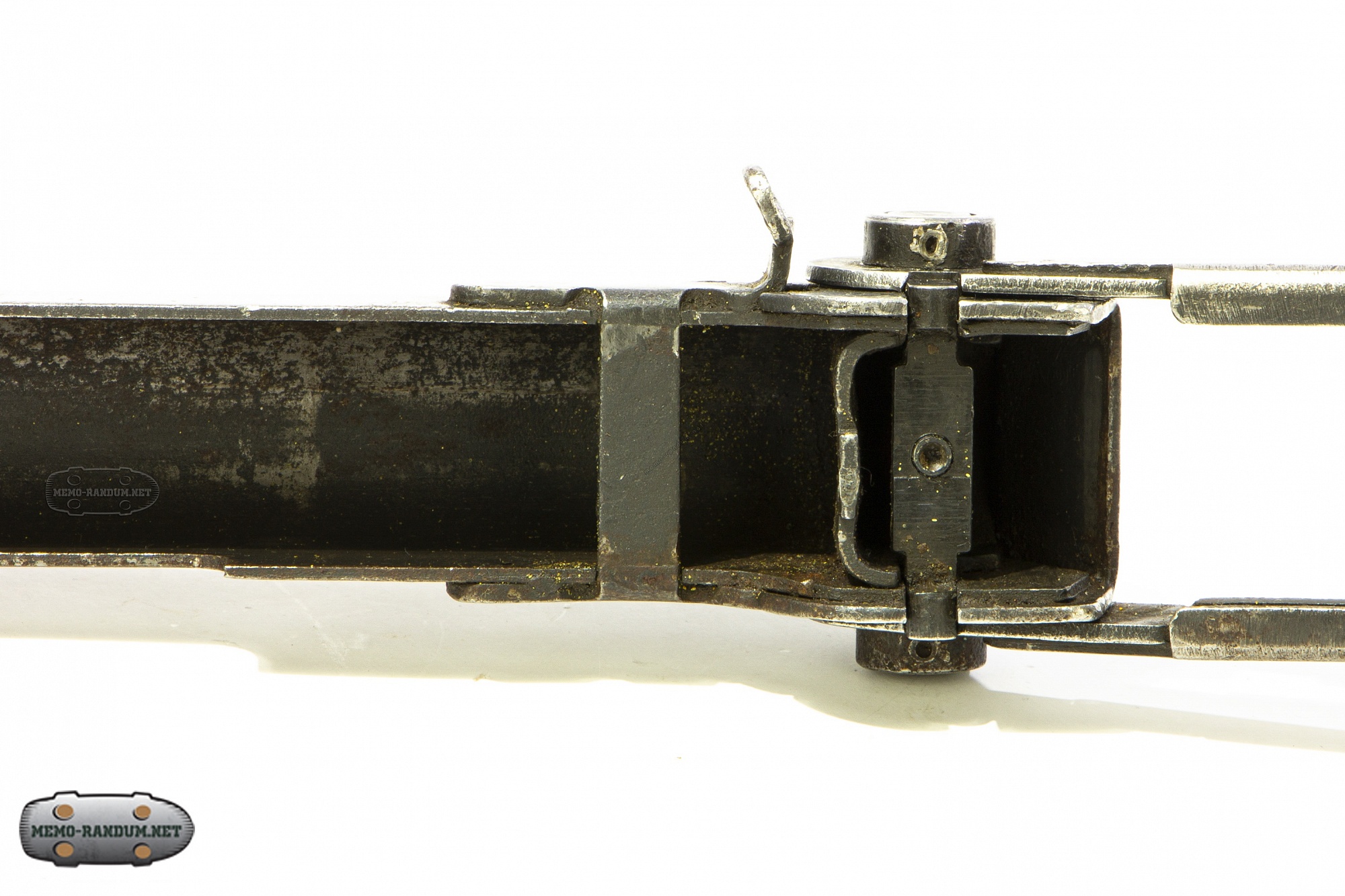

Приклад металлический, складной, складывается на ствольную коробку. При неполной разборке спусковая коробка откидывается вниз относительно ствольной коробки, вращаясь на скрепляющей оси перед горловиной магазина.

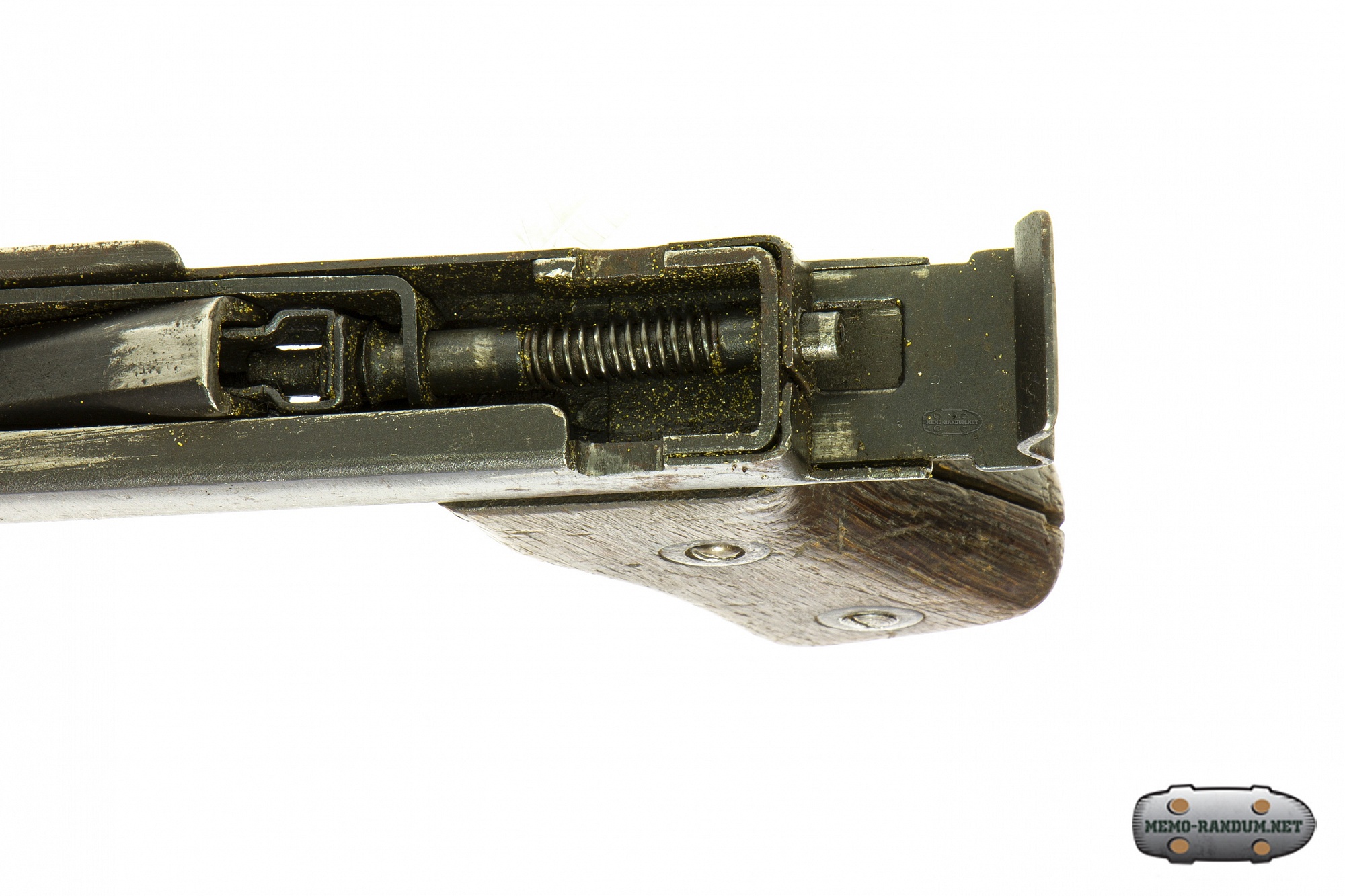

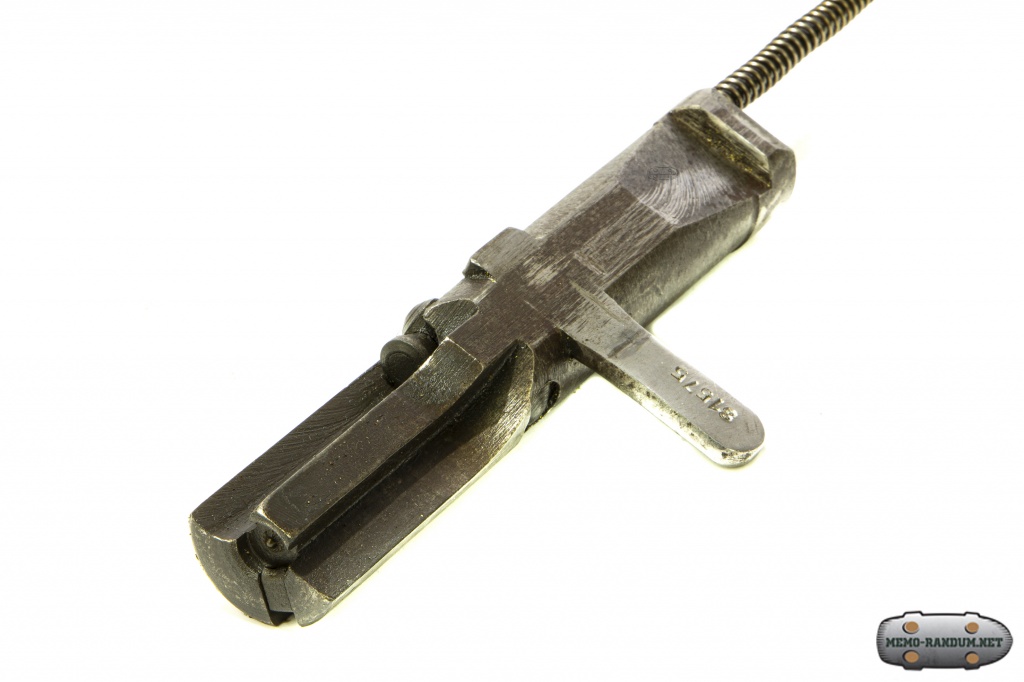

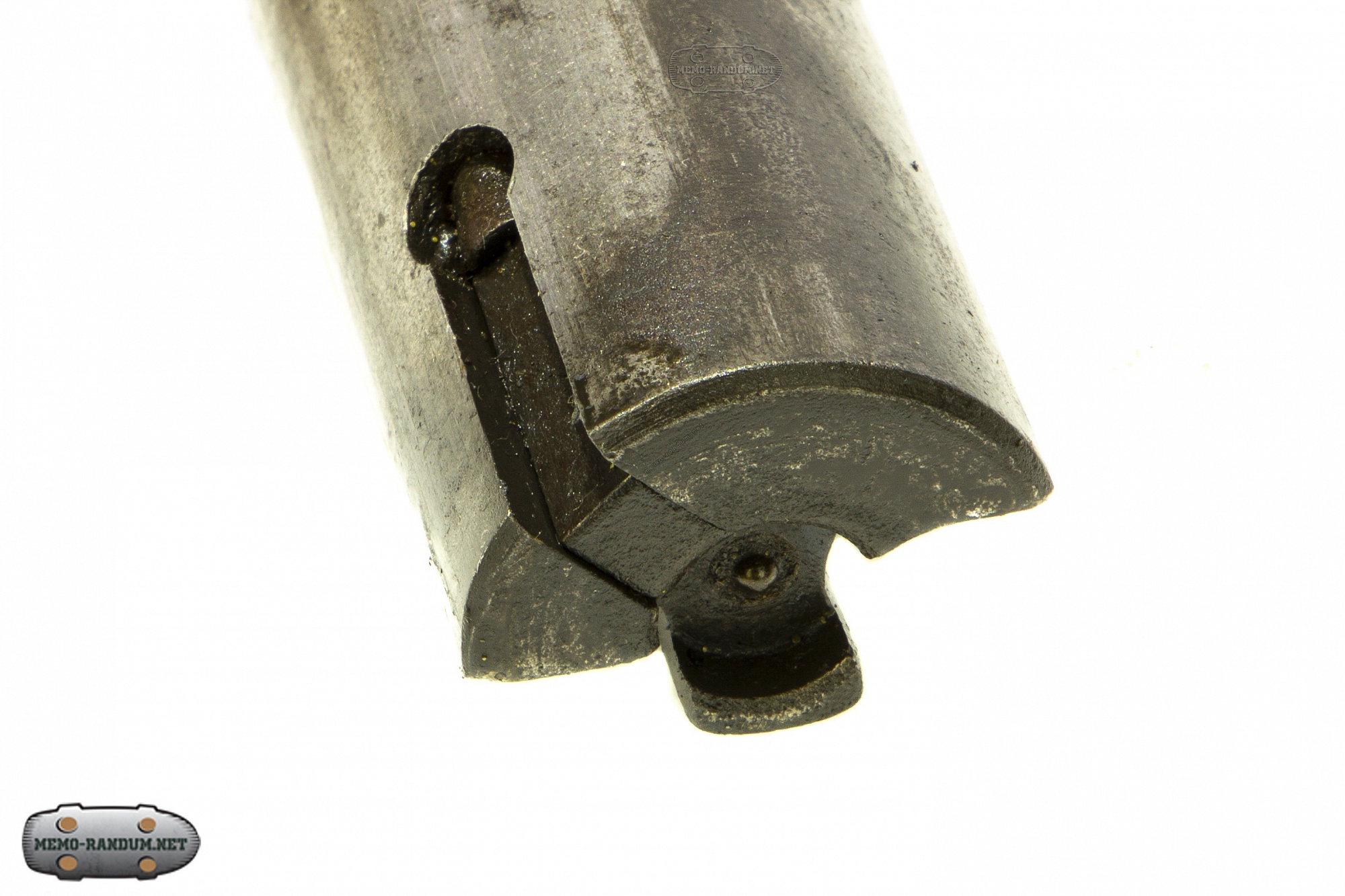

В модели ППС-43 крепление возвратно-боевой пружины к направляющему стержню выполнено с помощью специального упора. Стержень удлинён, смещён влево и проходит сквозь фрезерованный паз в левой нижней части затвора, при этом его передний торец стал выполнять и функцию отражателя, переставшего быть отдельной деталью. Была снижена масса затвора с 570 г. до 550 г., уменьшена длина ствола с 272 мм до 251 мм, длина приклада уменьшена с 245 мм до 230 мм. Кроме того, улучшены рукоятка взведения, флажок предохранителя, защёлка плечевого упора, кожух ствола и ствольная коробка были объединены в одну деталь.

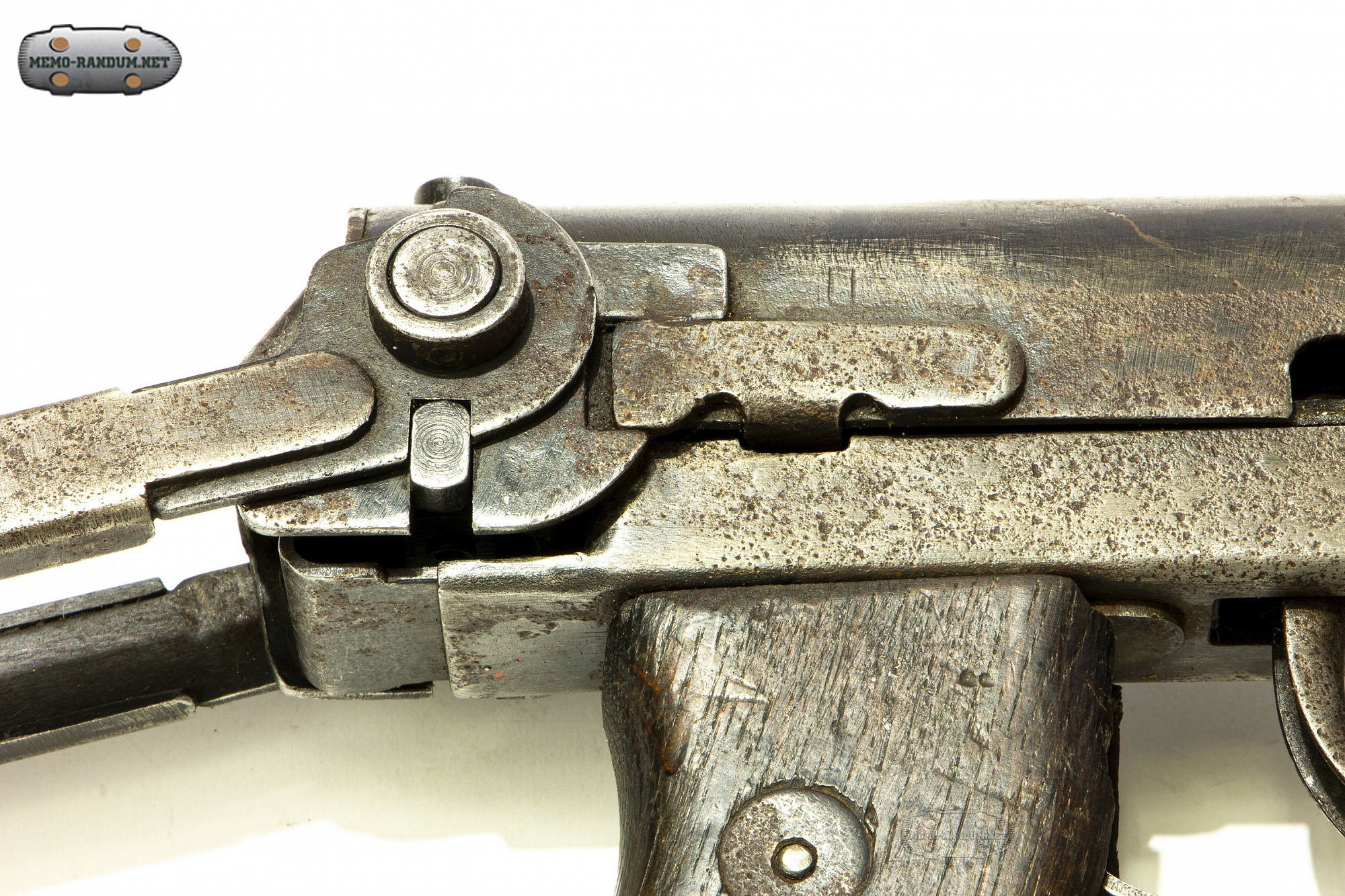

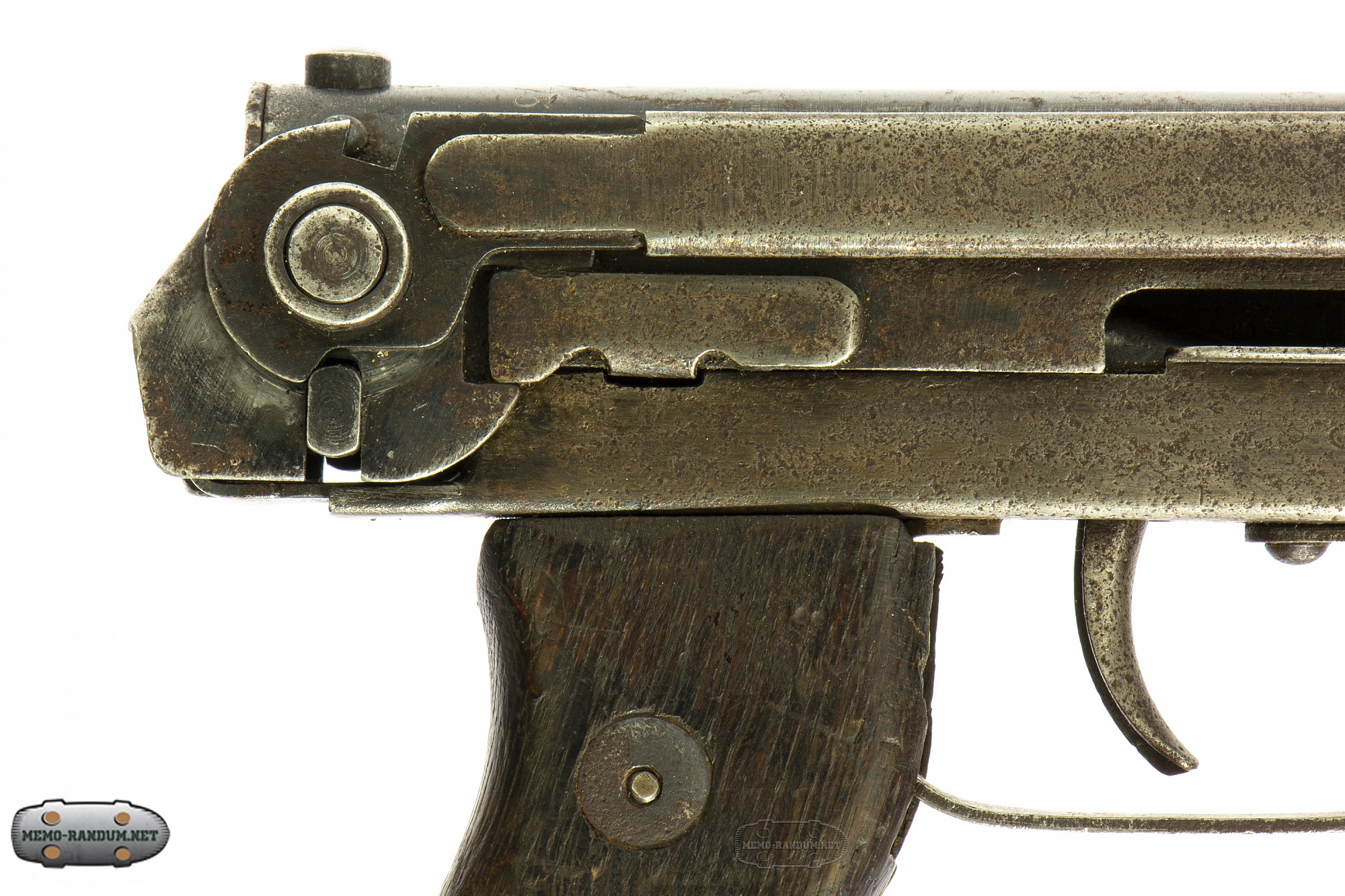

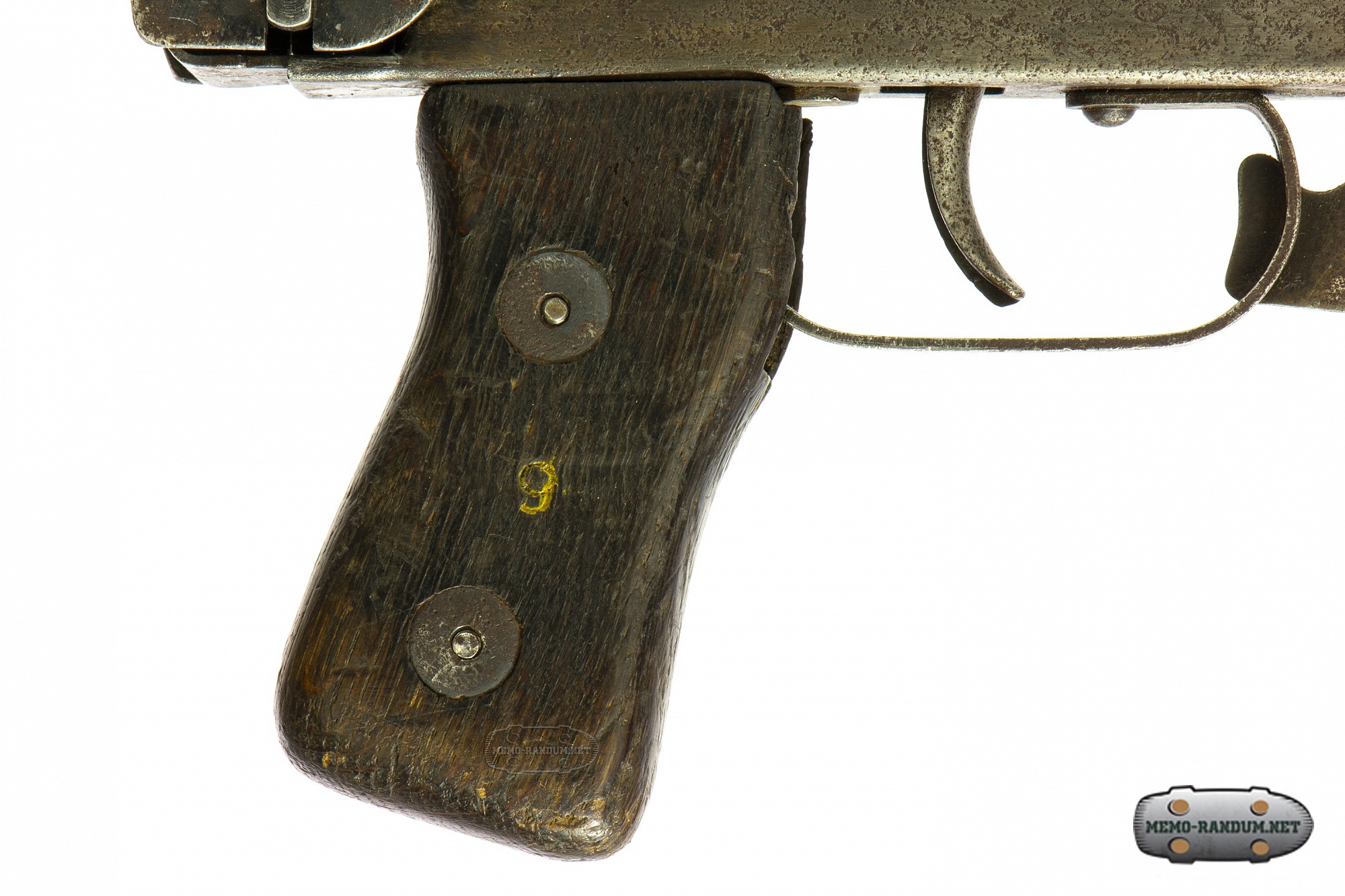

Изменено крепление приклада. Головка защёлки приклада вынесена над ствольной коробкой в задней её части. Пистолетная рукоятка улучшенной формы обеспечивает достаточно удобное управление оружием при стрельбе как с откинутым, так и со сложенным прикладом.

Вес ППС-43 с полным боекомплектом (шесть снаряжённых магазинов) составляет 6,72 кг, что меньше веса пистолета-пулемёта «Суоми» с одним 70-патронным магазином. Выпущенная из ППС пуля сохраняет убойную силу на дистанции до 800 м. Наиболее эффективно ведение огня короткими очередями (2—5 выстрелов), при стрельбе длинными очередями увеличивается рассеивание.


Наиболее существенная особенность ППС — простота конструкции и технологичность изготовления. Он практически полностью собирается из штампованных деталей, соединяемых сваркой и заклёпками. Расход материалов на единицу ППС-43 был вдвое меньше, а трудозатраты втрое меньше, чем на единицу ППШ-41.

Пистолет-пулемёт ППС был разработан советским конструктором-оружейником Алексеем Ивановичем Судаевым в 1942 году и производился на Сестрорецком оружейном заводе для снабжения войск Ленинградского фронта. Во время проектирования этого оружия на вооружении Красной Армии состоял знаменитый ППШ-41, зарекомендовавший себя эффективным в бою и технологичным в производстве. Но у ППШ были не только преимущества, но и недостатки, такие как большие габариты и масса, что значительно затрудняло применение этого оружия в условиях узких окопов и тесных помещений в городских боях, а также разведчиками, десантниками и экипажами боевых машин. К тому же, в условиях военного времени необходимо было снизить затраты на массовое производство пистолетов-пулемётов.


На фотографии видны следы от настрела свето-шумовыми патронами

В результате, в 1942 году был объявлен конкурс на более лёгкий, компактный и дешёвый в производстве пистолет-пулемёт, но не уступающий по характеристикам пистолету-пулемёту конструкции Шпагина. В конкурсе участвовали такие знаменитые конструкторы как В. А. Дегтярёв, Г. С. Шпагин, Н. В. Рукавишников, С. А. Коровин. Победу одержало оружие Алексея Ивановича Судаева.


Пистолет-пулемёт ППС спроектирован на основе компиляции проекта А. И. Судаева и проекта техника-лейтенанта И. К. Безручко-Высоцкого (конструкция затвора и возвратной системы). В то время как в осаждённый город по дороге жизни шло продовольствие для ленинградцев, обратно из города вывозили не только беженцев, но и новое оружие.

Плакат №1

Плакат №2

Первые пистолеты-пулемёты прошли полевые испытания 6-13 июня 1942 года в частях Ленинградского фронта, после чего было начато их серийное производство на Сестрорецком оружейном заводе. В конце 1942 года пистолет-пулемёт был принят на вооружение под наименованием ППС-42.

В следующем, 1943 году на вооружение была принята улучшенная конструкция под названием ППС-43 (укорочен ствол и приклад, изменены рукоятка взведения, флажок предохранителя и защёлка плечевого упора, кожух ствола и ствольная коробка объединены в одну деталь).


Всего до прорыва блокады в январе 1944 г. было выпущено 46 572 шт. ППС обеих модификаций.

Пистолет-пулемёт Судаева обр. 1943 г. производился в СССР с 1943 по 1945 г. В общей сложности было выпущено порядка 500 тыс. единиц ППС обеих модификаций.

После окончания войны, в начале 1950-х годов ППС был снят с вооружения Советской Армии и постепенно заменён автоматом Калашникова (хотя следует отметить, что последнее советское наставление по ППС было выпущено в 1955 году), несколько дольше он сохранялся на вооружении тыловых и вспомогательных подразделений, частей внутренних войск и железнодорожных войск. На вооружении отдельных подразделений военизированной охраны ППС состоял по меньшей мере, до конца 1980-х годов. По информации Алатырского Краеведческого музея . (г. Алатырь — родина Судаева) ППС до сих пор находится на вооружении охраны находящегося недалеко от города места заключения.

Разработан 1942 год
Годы производства 1942—1945
Всего выпущено 2 000 000 (в СССР за время ВОВ - ~500 000)
Характеристики
Масса, кг

со снаряжённым (пустым) магазином

3,63 (3,115) / 3,67 (3,155)
Длина, мм

со сложенным (разложенным) прикладом

640 (910) / 616 (831)
Длина ствола, мм 272 / 251
Патрон 7,62×25 мм ТТ
Калибр, мм 7,62
Принципы работы свободный затвор
Скорострельность,
выстрелов/мин
700 / 600
Начальная скорость
пули, м/с
500
Прицельная дальность, м 200
Максимальная
дальность, м
1500
Вид боепитания коробчатый магазин на 35 патронов

 источник:https://ru.wikipedia.org/

источник:https://www.drive2.ru/b/485897279132139710/
