Пистолет-пулемет ППС 42. 7,62х25

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.


Детальный обзор Пистолет-пулемета ППС 42. Серийный номер А17551, завод Кулакова (№209 НКСП)

Одного из не многих неразрезанных на макет экспонатов.
В обзоре использованы фотографии 360 и фотографии высокого разрешения деталей оружия.

ППС42 один из немногих не разрезанных экспонатов

История создания:

Пистолет-пулемет системы А.И. Судаева был создан в 1942 г.и впервые представлен на полигонных испытаниях, проводившихся с 9 апреля по 12 мая 1942 г.

После первых испытаний, было предложено внести ряд конструктивных изменений:

  1. устранить срыв затвора с боевого взвода при падениях;
  2. Усилить крепление отражателя;
  3. Усилить конструкцию предохранительного механизма;
  4. Уменьшить размер кожуха;
  5. Изменить форму рамочного приклада;
  6. Внести разные по значимости изменения улучшающие технологию производства.

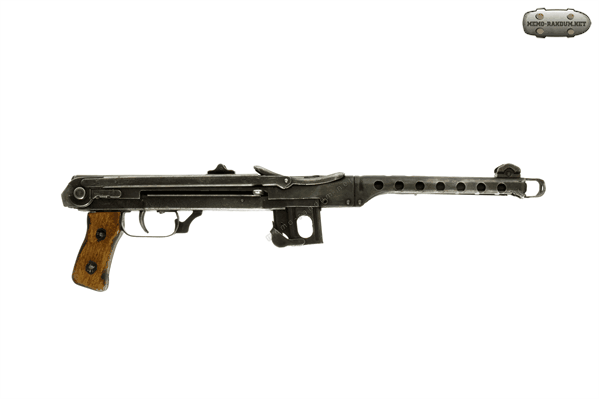

ППС 42. общий вид

Заключительные полигонные испытания пистолетов-пулеметов состоялись 9-13 июля 1942 г. в частях Ленинградского фронта

Комиссия признала пистолет-пулемет конструкции А.И. Судаева лучшим из всех образцов, представленных на конкурс, отметила также, что он по технологическим и боевым качествам значительно превосходит пистолет-пулемет системы Г.С. Шпагина обр. 1941 г. (ППШ-41).

Было решено срочно поставить пистолет-пулемет А.И. Судаева на серийное производство с целью отработки технологического процесса. 28 июля 1942 г. начальник Главного артиллерийского управления (ГАУ) генерал-полковник артиллерии Н.Д.Яковлев и военный комиссар ГАУ дивизионный комиссар И.И.Новиков представили пистолет-пулемёт системы Судаева на утверждение Государственному Комитету Обороны СССР.

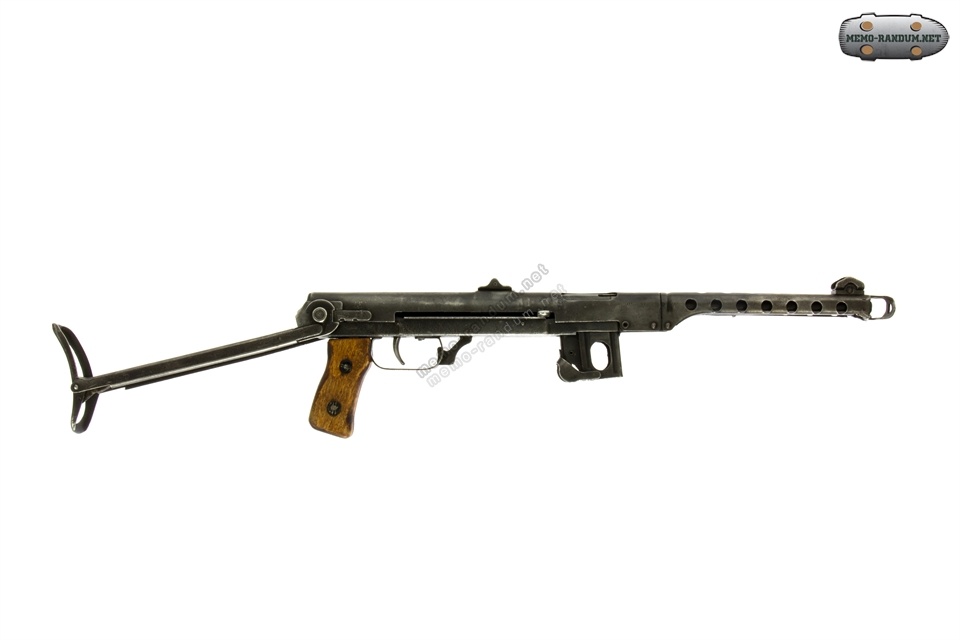

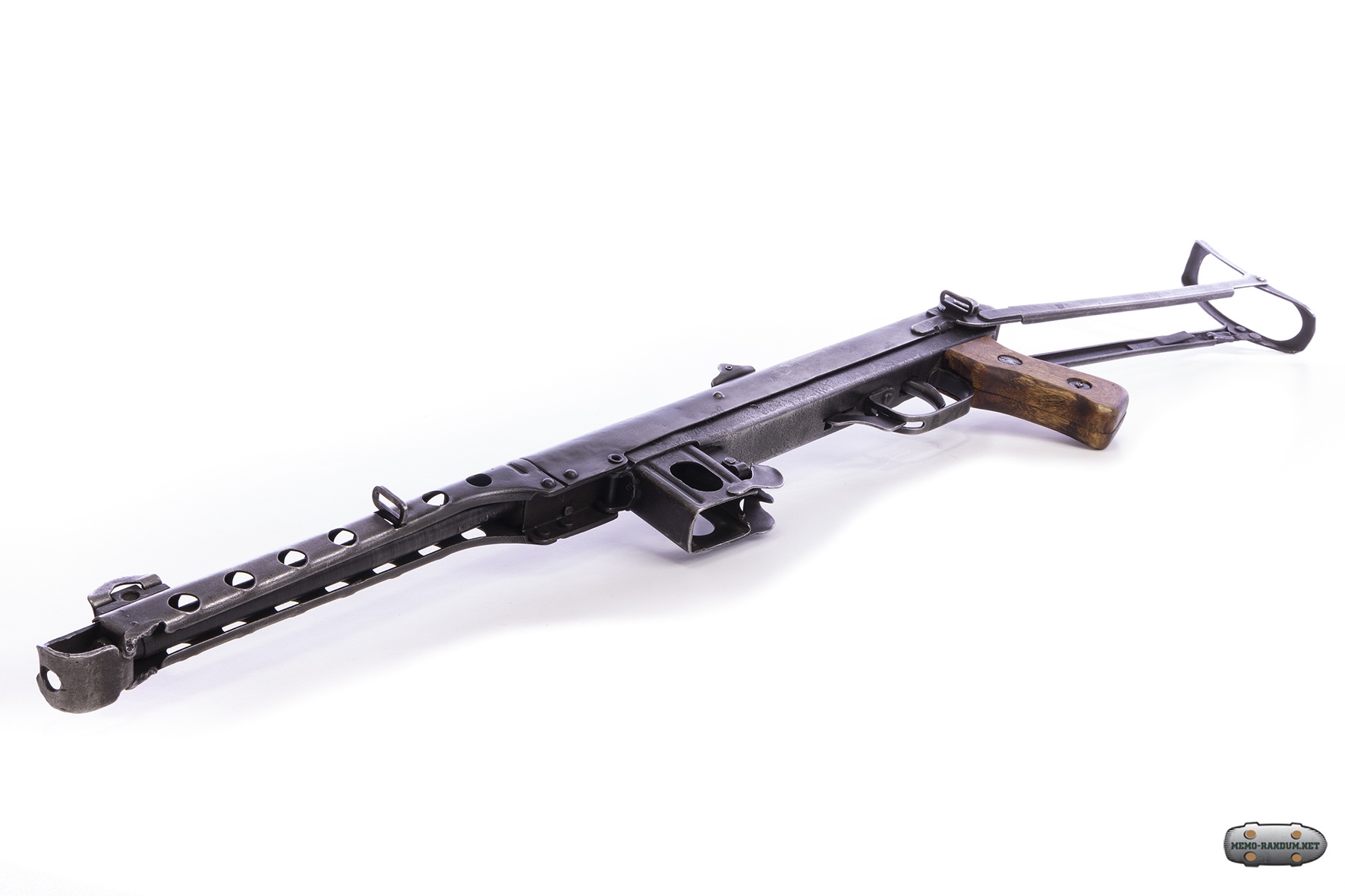

ППС 42 общий вид. приклад раскрыт

Первые пистолеты-пулемёты прошли полевые испытания в частях Ленинградского фронта, после чего было начато их серийное производство на Сестрорецком оружейном заводе.
 В конце 1942 года пистолет-пулемёт был принят на вооружение под наименованием ППС-42. Произведённые ППС сразу же попадали на фронт, благодаря чему удавалось быстро учитывать и устранять выявленные в ходе эксплуатации недостатки. В1943 году на вооружение была принята улучшенная конструкция под названием ППС-43

ППС 42 ГИФ анимация. Обзор ПП 360.

ППС 42 разница с ППС 43

  1. укорочен ствол до 250 мм
  2. укорочен приклад до 230 мм
  3. изменена форма рукоятки взведения
  4. конструкция флажка предохранителя
  5. защёлка плечевого упора,
  6. кожух ствола единый со ствольной коробкой
  7. ПП укорочен

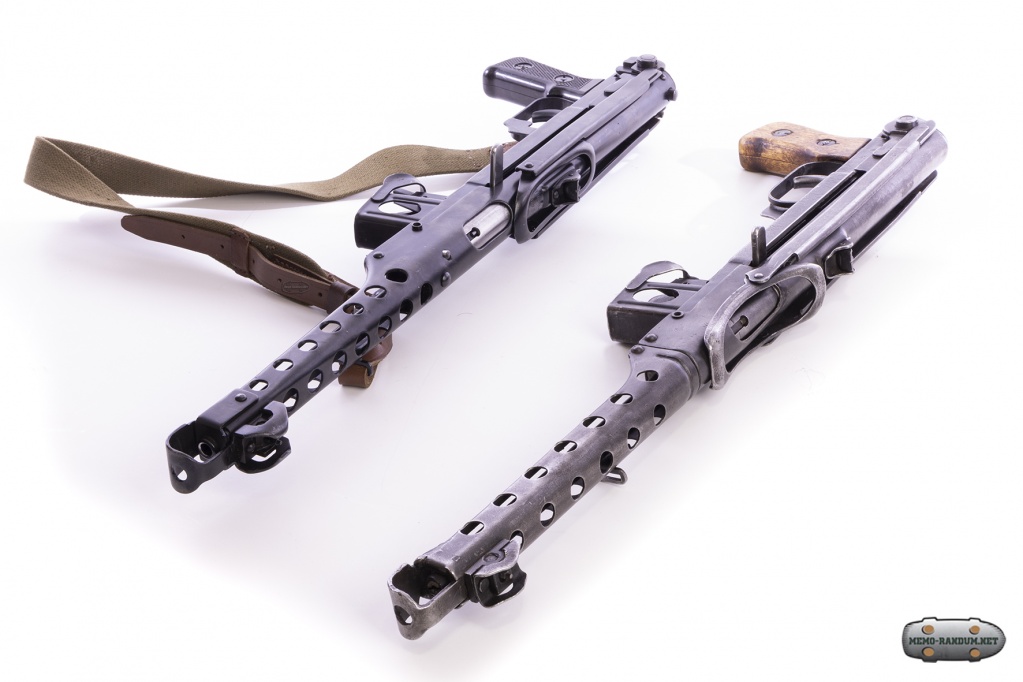

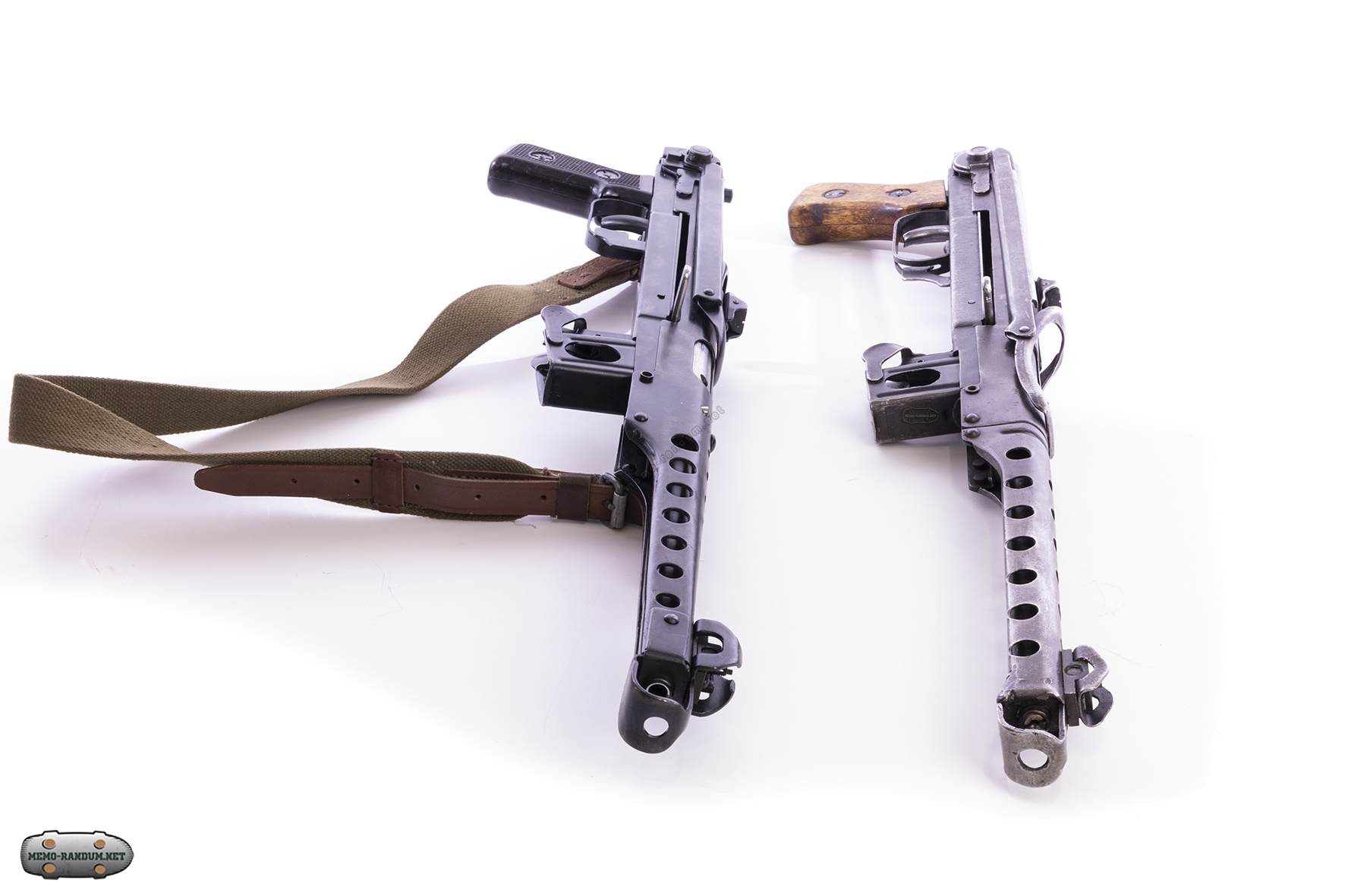

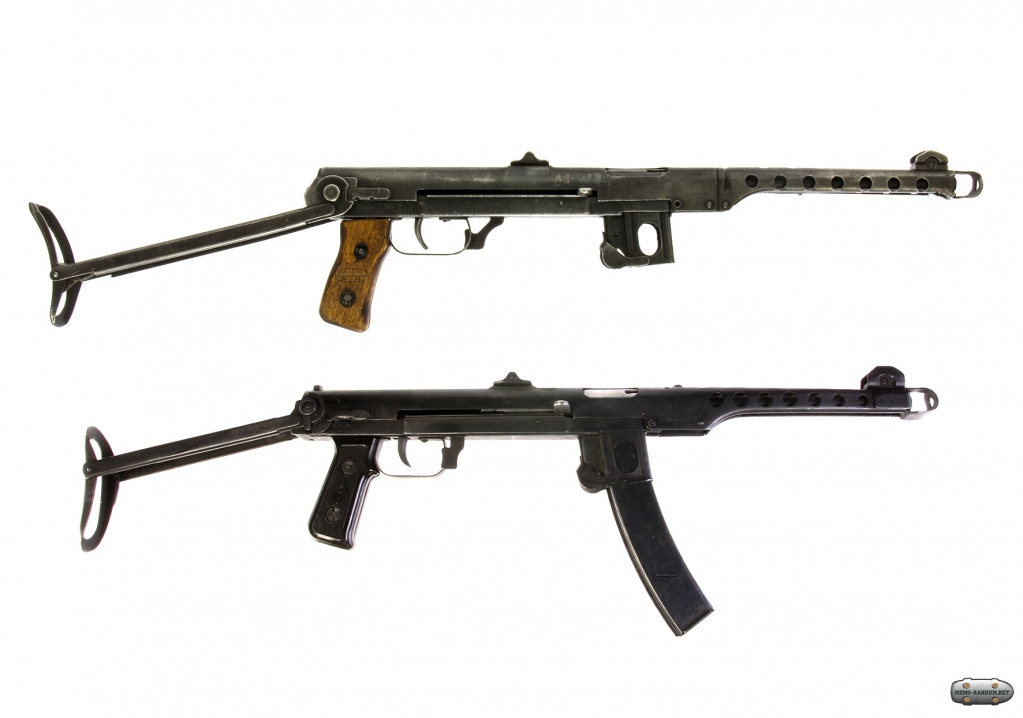

ППС 43 производства Польши и ППС 42 размещены на одной фотографии в одном масштабе для оценки разницы в габаритах и деталях

Овальный тыльник приклада ППС 42 в закрытом состоянии расположен над окном выброса гильз, Приклад ППС 43 в закрытом положении располагается над целиком пистолет-пулемёта.

Конструктивные особенности:

Автоматика ППС 42 основана на принципе отдачи свободного затвора.

Длина затвора 160 мм

диаметр 29 мм,

форма цилиндрическая, масса 570 г.

Затвор

В левой верхней части затвора с тыльной части на глубину 95 мм просверлено отверстие диаметром 9,5 мм для возвратно-боевой пружины с направляющим стержнем. Рукоятка затвора расположена справа. Ударно-спусковой механизм рассчитан для ведения стрельбы очередями. Отражение стреляной гильзы осуществляется отражателем, жестко закрепленным в ствольной коробке. Предохранитель запирает затвор в переднем и заднем положениях. Рукоятка предохранителя выведена перед предохранительной скобой. Рукоятка размещена справа у передней части спусковой скобы, но в некоторых экземплярах она расположена в специальном вырезе в передней части спусковой скобы. Длина рукоятки предохранителя 28 мм, диаметр головки 13 мм.

Кожух

 Кожух соединен со ствольной коробкой заклепкой и сваркой. Диаметр кожуха за патронником 33,5 мм, у дульного среза - 25,5 мм. Отверстий в кожухе для циркуляции воздуха 19, диаметр отверстий 11 мм. Нижняя часть кожуха шириной 20-13 мм открыта на всю длину кожуха.

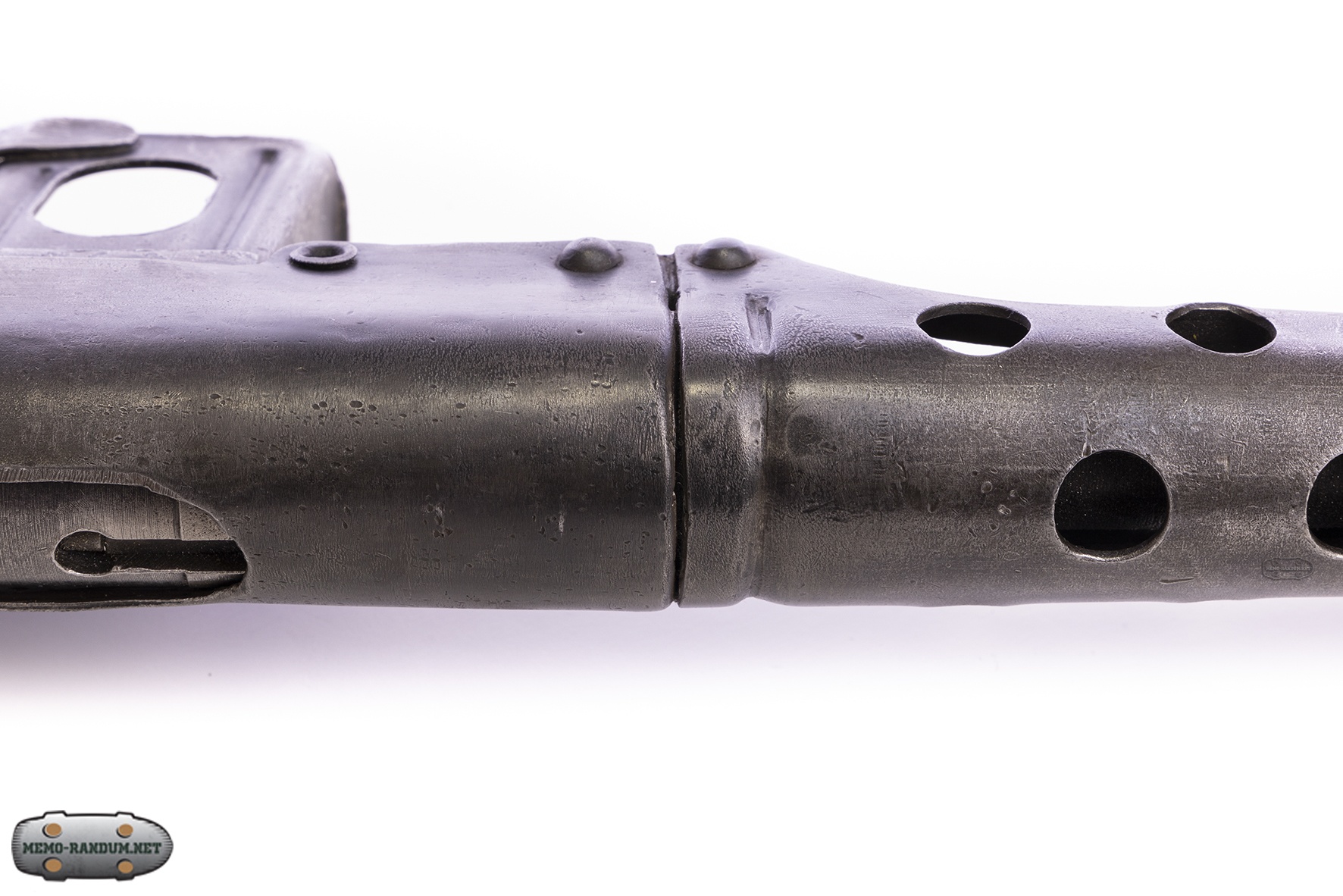

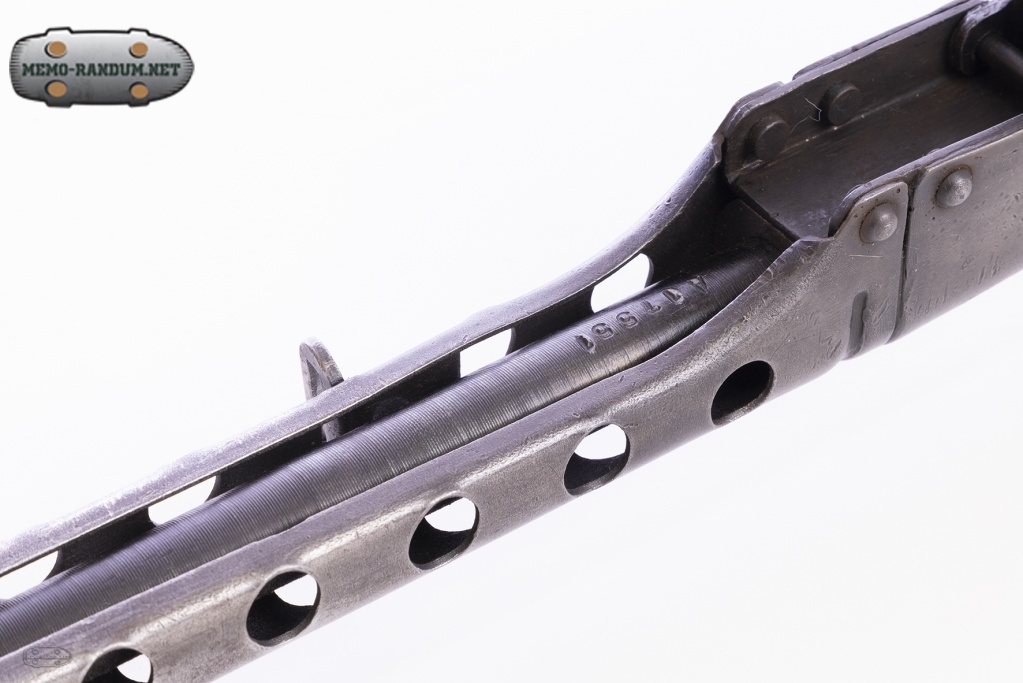

Нижняя часть кожуха открыта. виден ствол с нанесенным на него заводским номером

Ствол снабжён дульным тормозом-компенсатором. Прицел перекидной на две дистанции. Мушка с предохранителем. Приклад металлический, складной, складывается на ствольную коробку. Длина приклада 245 мм. Магазин рожкового типа, отъёмный. Щёчки рукоятки управления огнём деревянные. В изготовлении деталей пистолета-пулемёта широко применялись штамповка, сварка, клепка.

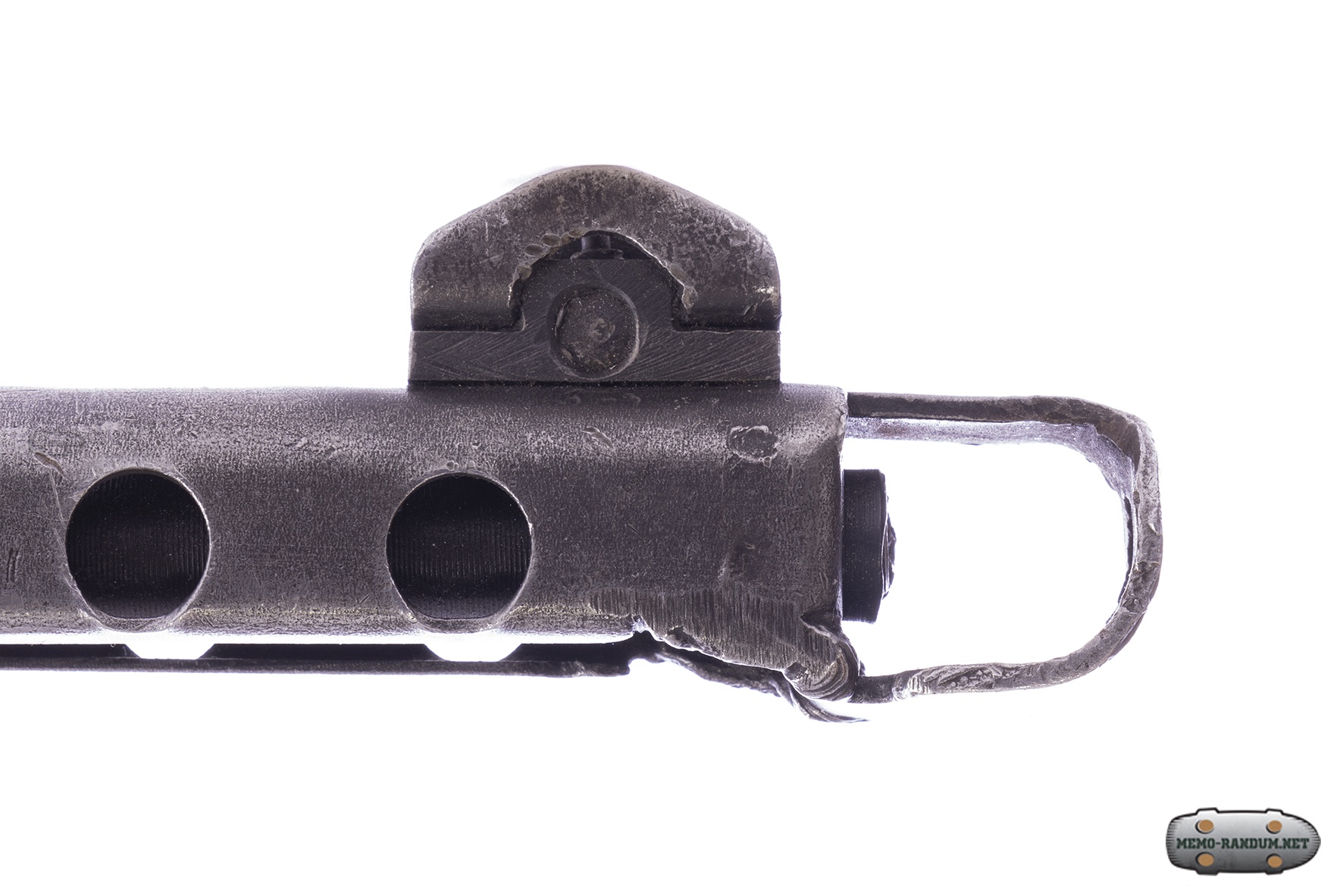

Компенсатор на ППС 42. Простая но эффективная конструкция

Питание ППС-42/43 производится из коробчатого (секторного) магазина ёмкостью 35 патронов, при этом магазин от ППС 42 не подходит к ППС 43,  а ППС 43 может не подходить к ППС 43 Польского послевоенного производства.

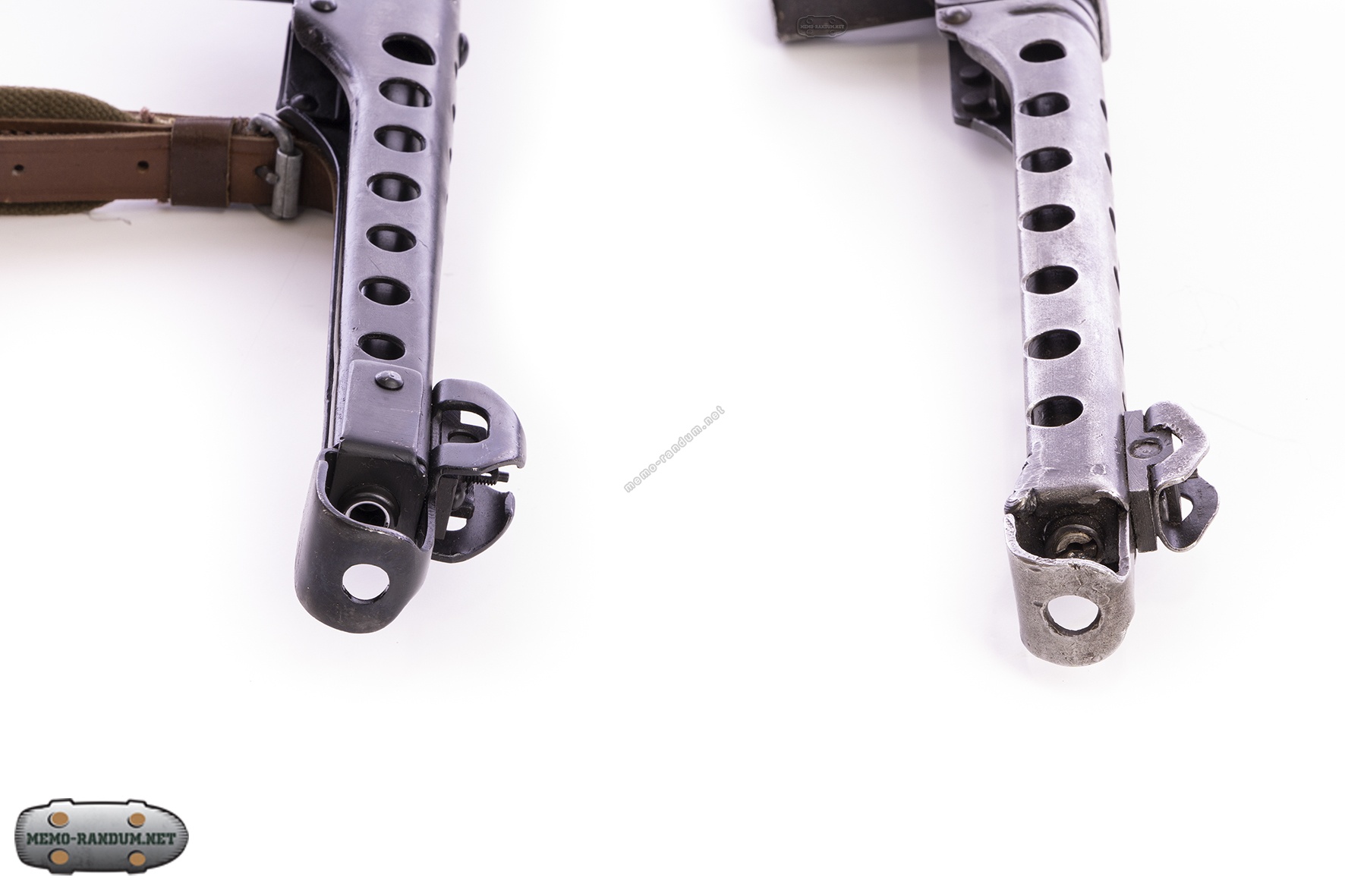

Сравнение ППС 42 и ППС 43 Польского производства

на фотографии: СХ ППС 43 Pol (1949 год) и ППС 42

ТАКТИКО - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ппс 42 разница ппс 43 в цифрах

ППС-42
ППС-43
Калибр, мм 7,62
7,62
Применяемый патрон 7,62х25 ТТ
7,62х25 ТТ
Начальная скорость пули, м/с 500
500
Длина ствола, мм 270
250
Длина оружия, мм .
.
- с откинутым прикладом 910
831
- со сложенным прикладом 640
616
Вес оружия с пустым магазином, кг 3,115
3,155
Вес оружия со снаряженным магазином, кг 3,63
3,67
Вес снаряженного магазина, кг 0,67
0,67
Ёмкость магазина, патронов 35
35
Темп стрельбы, в/м 600
600
Боевая скорострельность при стрельбе очередями, в/м до 100
до 100
Дальность убойного действия пули, м 800
800
Эффективная дальность стрельбы, м 200
200
Длина прицельной линии, мм 385
350

Возвратно-боевая пружина

Для упрочения крепления возвратно-боевой пружины с направляющим стержнем А.И. Судаев разработал оригинальную деталь - упор возвратно-боевой пружины. Она имеет форму цилиндра длиной 28 мм и диаметром 12 мм с отверстием на одном конце для надевания на направляющий стержень, другой его конец при сборке вставляется в сквозное поперечное отверстие, имеющееся в остове затвора в 58 мм от его торца. Сокращена длина ствола, снижена масса затвора до 550 г.

Изменена и улучшена форма рукоятки и головки рукоятки предохранителя.

Длина рукоятки 34 мм,
диаметр 23 мм.

 Рукоятка расположена справа от передней части спусковой скобы. Улучшено крепление откидного приклада. Головка защелки приклада вынесена над ствольной коробкой в задней ее части. Уменьшена длина приклада до 230 мм. В кожухе для циркуляции воздуха есть 20 круглых отверстий диаметром 14 мм. Ствольная коробка и кожух составляют одно целое. Ударно-спусковой механизм, как и в образце 1942 г., позволяет ведение только автоматического огня (очередями).

Пистолет-пулемёт А.И.Судаева обр. 1943 г. получил самое широкое применение на фронте в десантных и танковых войсках. Он стал незаменимым оружием разведчиков, лыжников, партизан. Небольшие размеры ППС делали его очень удобным и маневренным при ведении боя в траншеях, в густом лесу, в зданиях.

Фото 360 ППС 42 с открытым прикладом

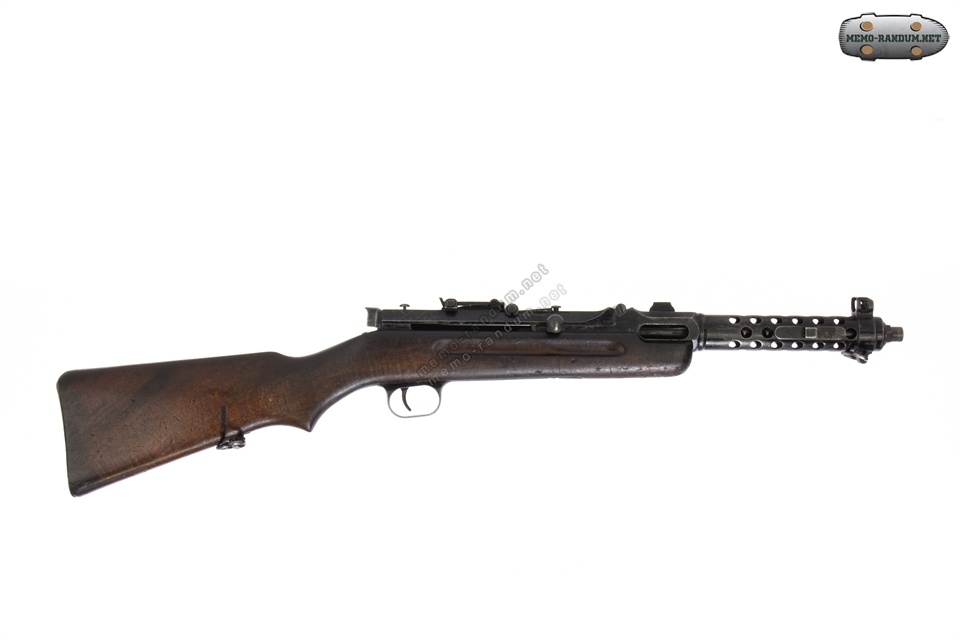

ППС42/43 в сравнении с МП 38 и МП 40

МП38/40 имел ненадёжный предохранитель, часто являвшийся причиной несчастных случаев. Малейшее отклонение от цилиндричности гильзы патрона, что в условиях производства военного времени случалось нередко, вызывало отказы во время стрельбы. Магазин МР-40 был очень чувствителен к загрязнению. Из-за отсутствия кожуха на стволе МР-40 солдаты нередко получали ожоги, поэтому часто стрелять приходилось в перчатках. Также МР-40 имел недостаточно большую начальную скорость пули. В связи с этим при стрельбе на 200 м требовалось превышение точки прицеливания над целью на 0,5 м, что затрудняло поражение цели. Из-за низкого темпа стрельбы из МР-40 огонь дальше, чем на 125-130 м, не был эффективным, а что касается массы оружия, его технологичности и экономичности, то ППС-43 выгодно отличался от МР-40.

ППС 43 в сравнении с ППД и ППШ

ППС-43 был значительно легче пистолетов-пулемётов Дегтярева (ППД-40) и Шпагина (ППШ-41) как в варианте с дисковым , так и с секторным магазинами. Обладая отличными боевыми качествами, ППС характеризовался высокой технологичностью с широким применением методов штамповки и сварки, что гарантировало простоту изготовления и быстрое освоение его производства даже на небольших заводах, оснащённых прессовым оборудованием не более 50 тонн. ППС был также очень экономичен в производстве. Так если на изготовление одного ППШ расходовалось 13,9 кг металла и 7,3 станко-часа, то для ППС требовалось 6,2 кг металла и 2,7 станко-часа, т.е. на пистолет-пулемет Судаева затрачивалось более, чем в два раза меньше металла и в три раза меньше станко-часов, чем на пистолет-пулемет Шпагина. В условиях Великой Отечественной войны все перечисленные преимущества ППС перед другими образцами имели исключительно важное значение.

источник:http://www.megasword.ru/index.php?pg=302

источник:http://weaponplace.ru/762-mm_pistolet-pulemet_sudaeva_pps-42_pps-43.php

источник: wiki

далее, обзор ППС 42 в детальных фотографиях

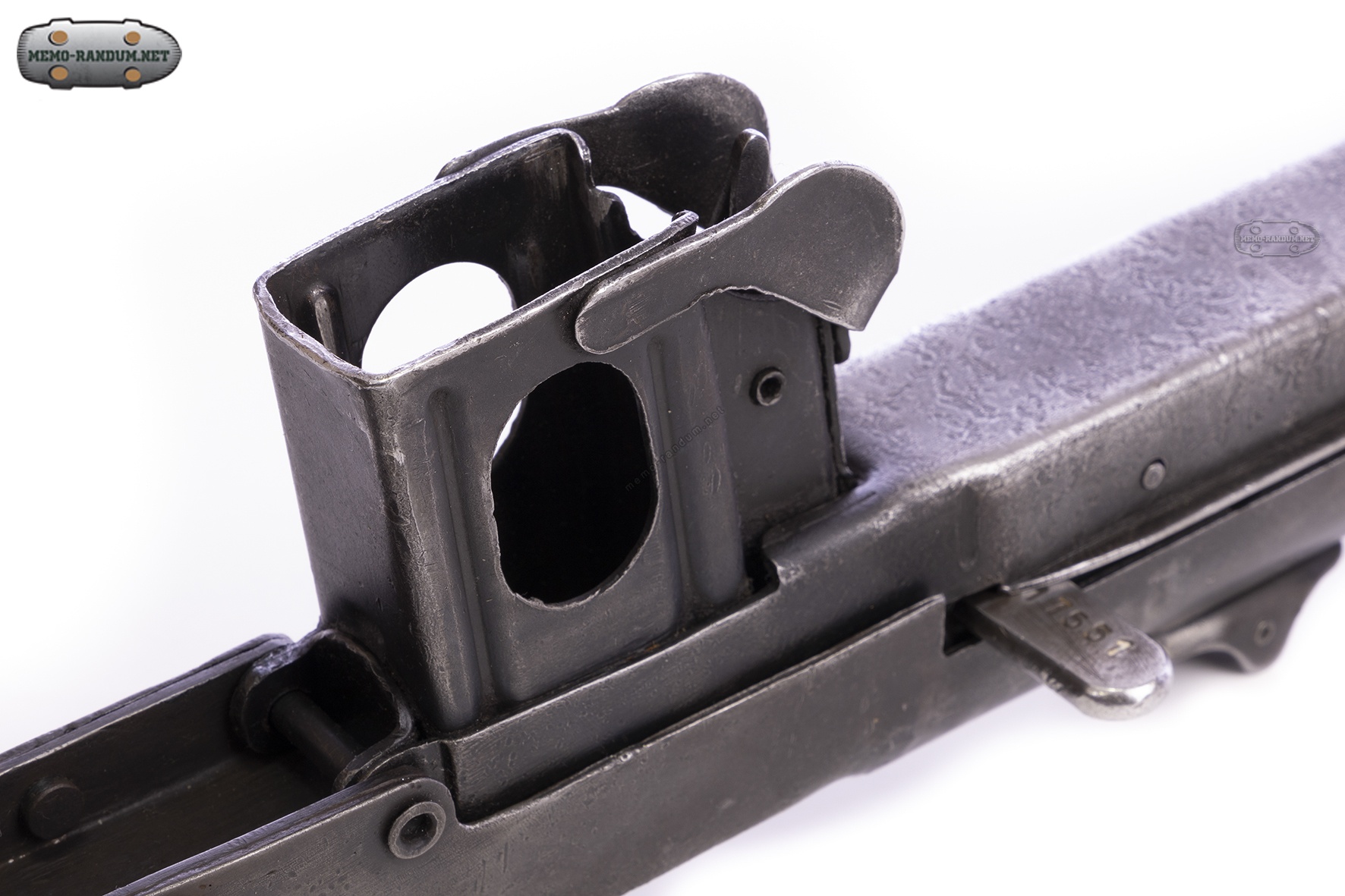

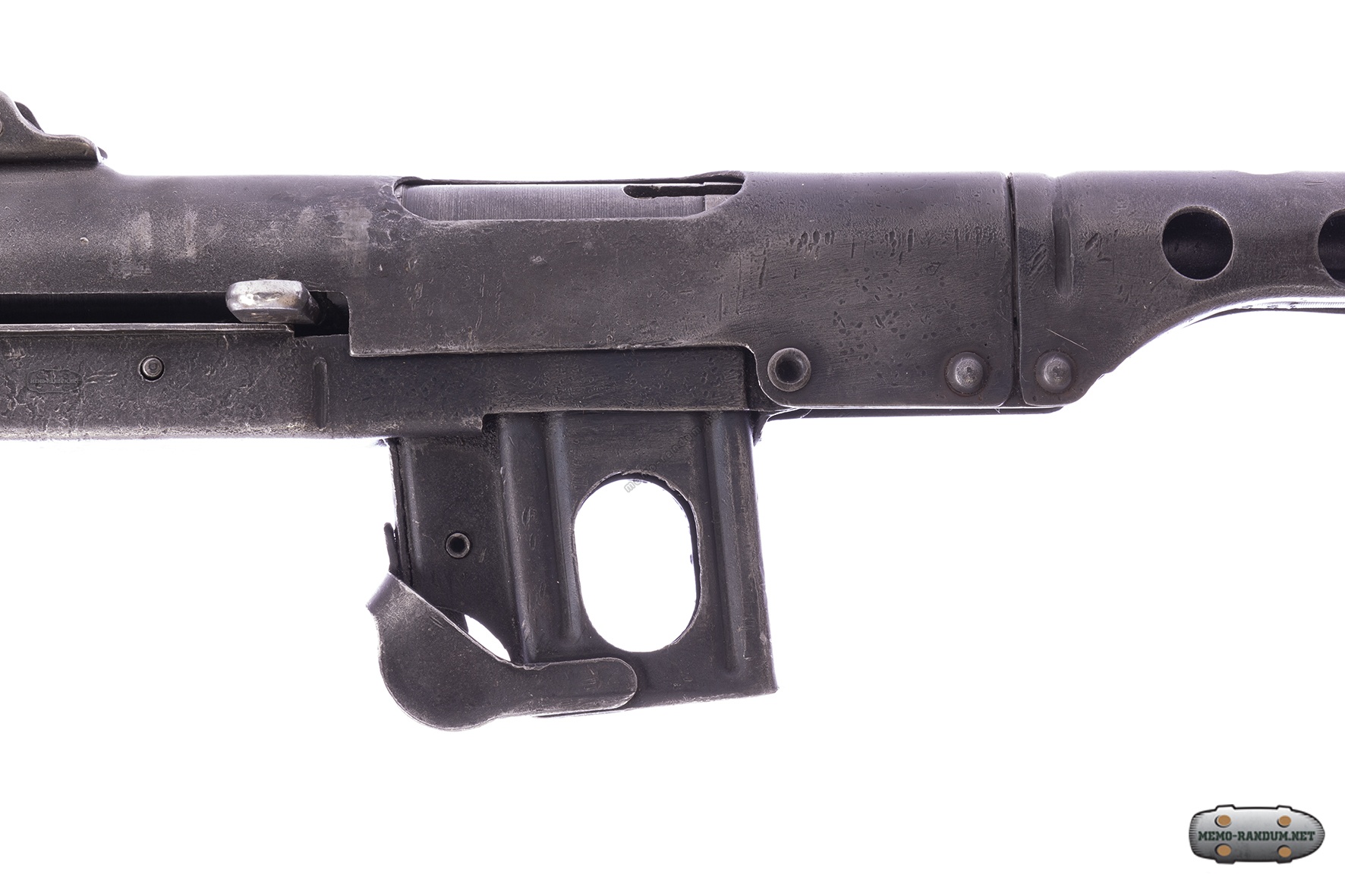

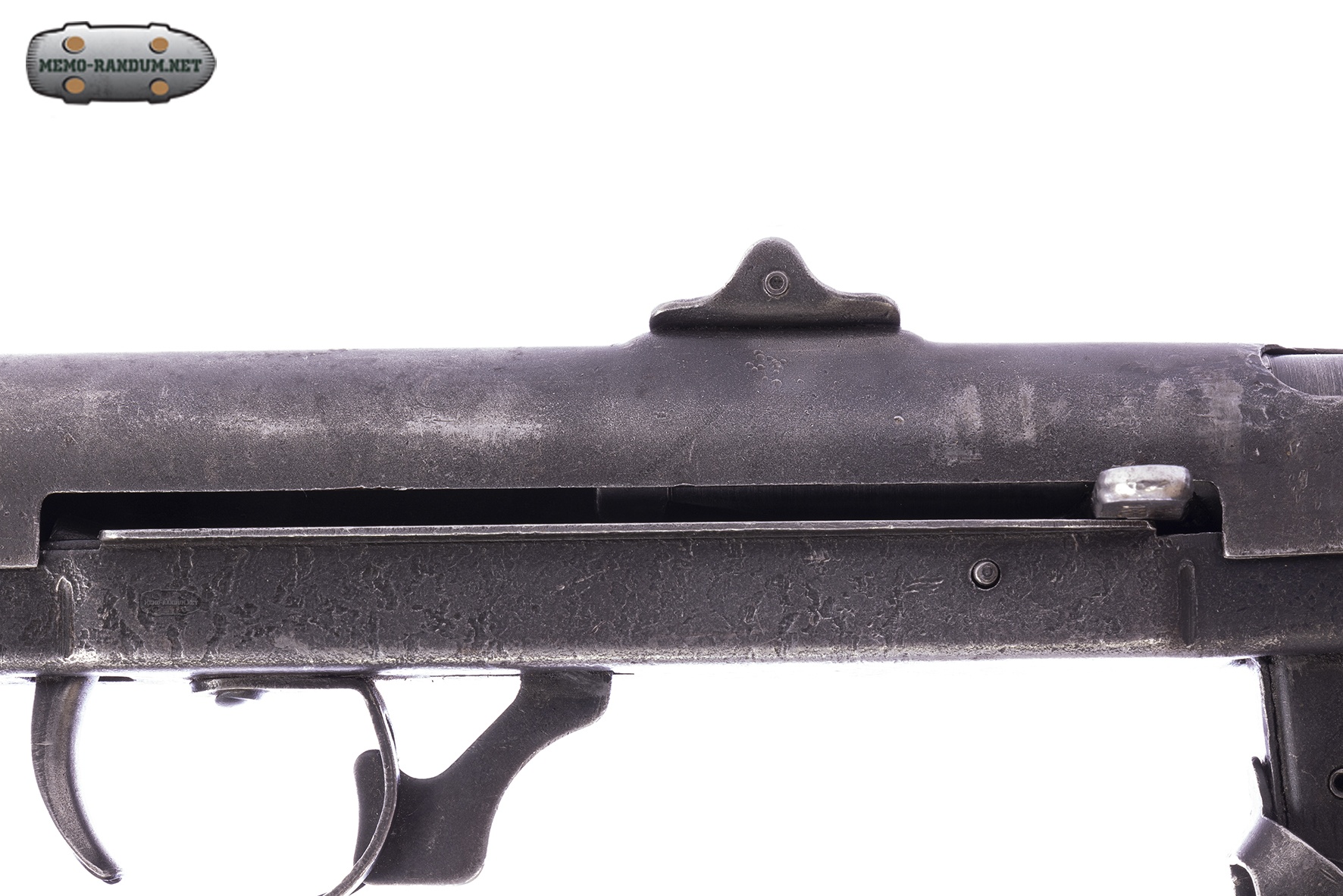

ППС 42 Вид на затвор коробку и приемник магазина

ППС 42 Вид на затвор коробку и приемник магазина. видна грубая обработка листов металла.

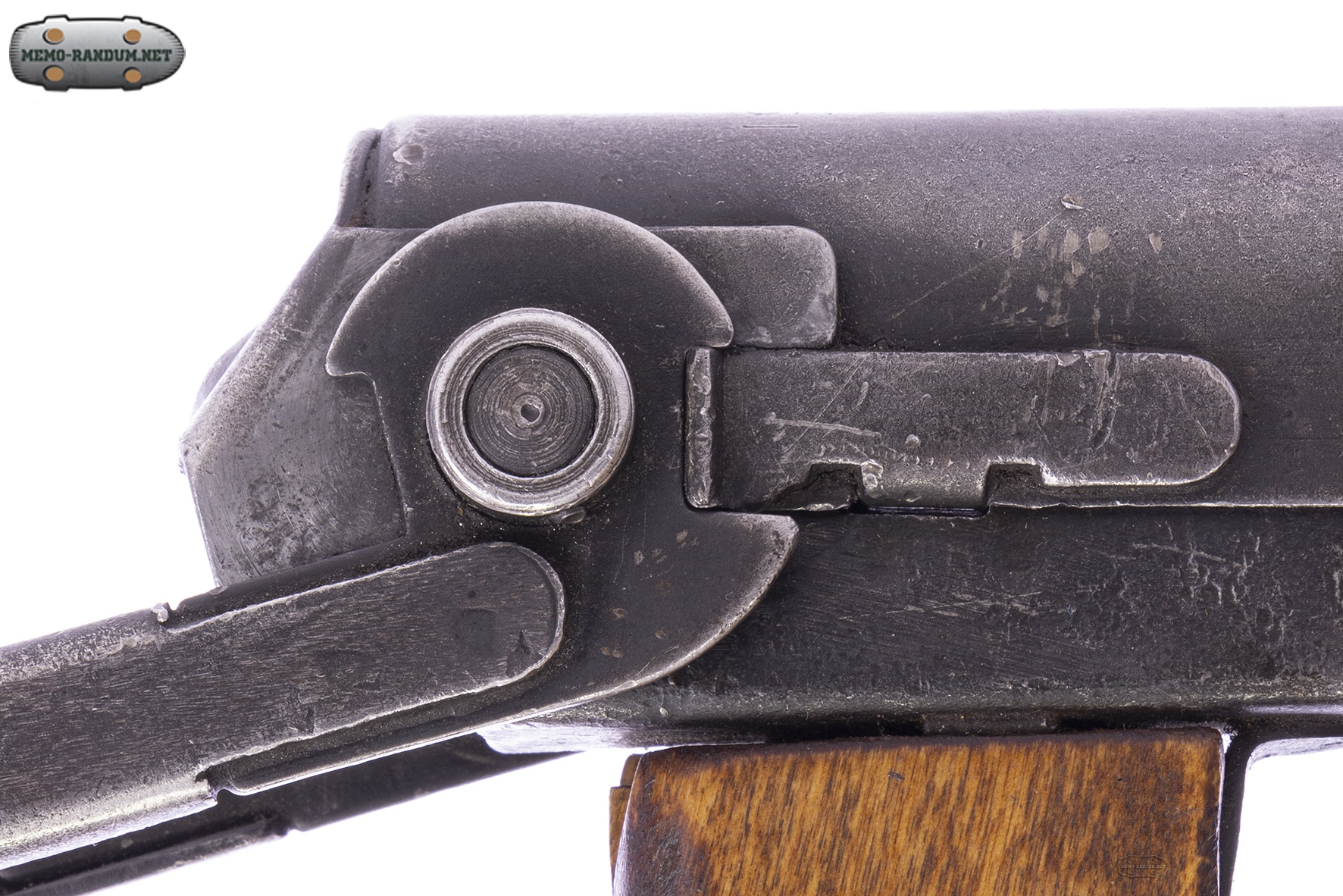

ППС 42 Вид на оригинальную конструкцию крепления к ПП рамочного приклада.

Конструкция крепления рамочного, складного приклада к пистолет-пулемёту ППС 42

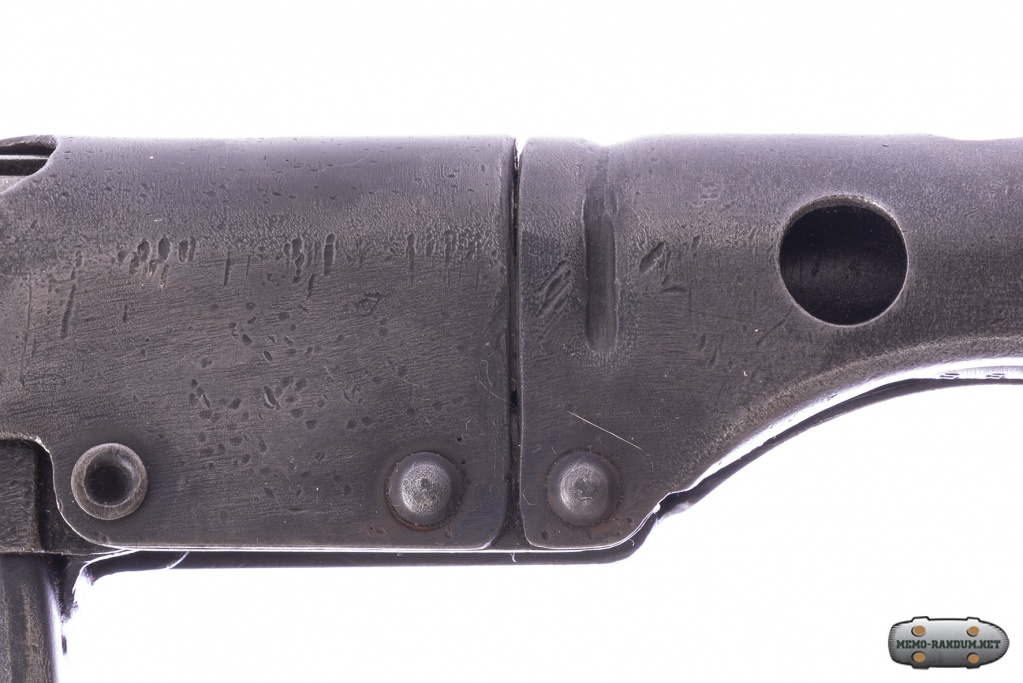

ППС 42 место стыка кожуха со ствольной коробкой

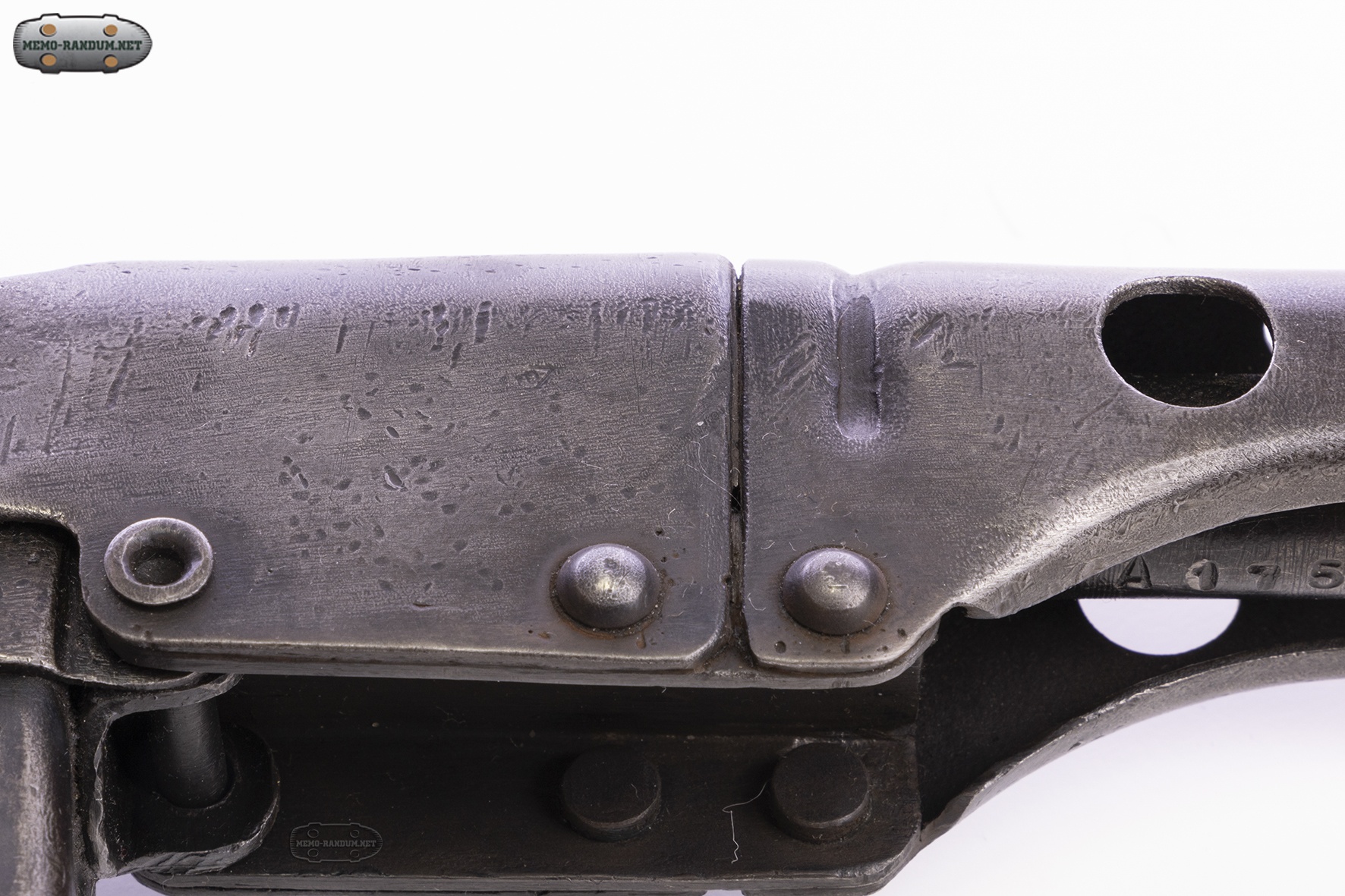

Место стыка листов ствольной коробки и кожуха ППС 42, данный элемент был в списке доработок рекомендованных комиссией. в последствии кожух стал единым целым со ствольной коробкой.

ППС 42 приемник секторного магазина

Вид на штампованный приемник магазина ППС 42


Приклад открыт ППС 42

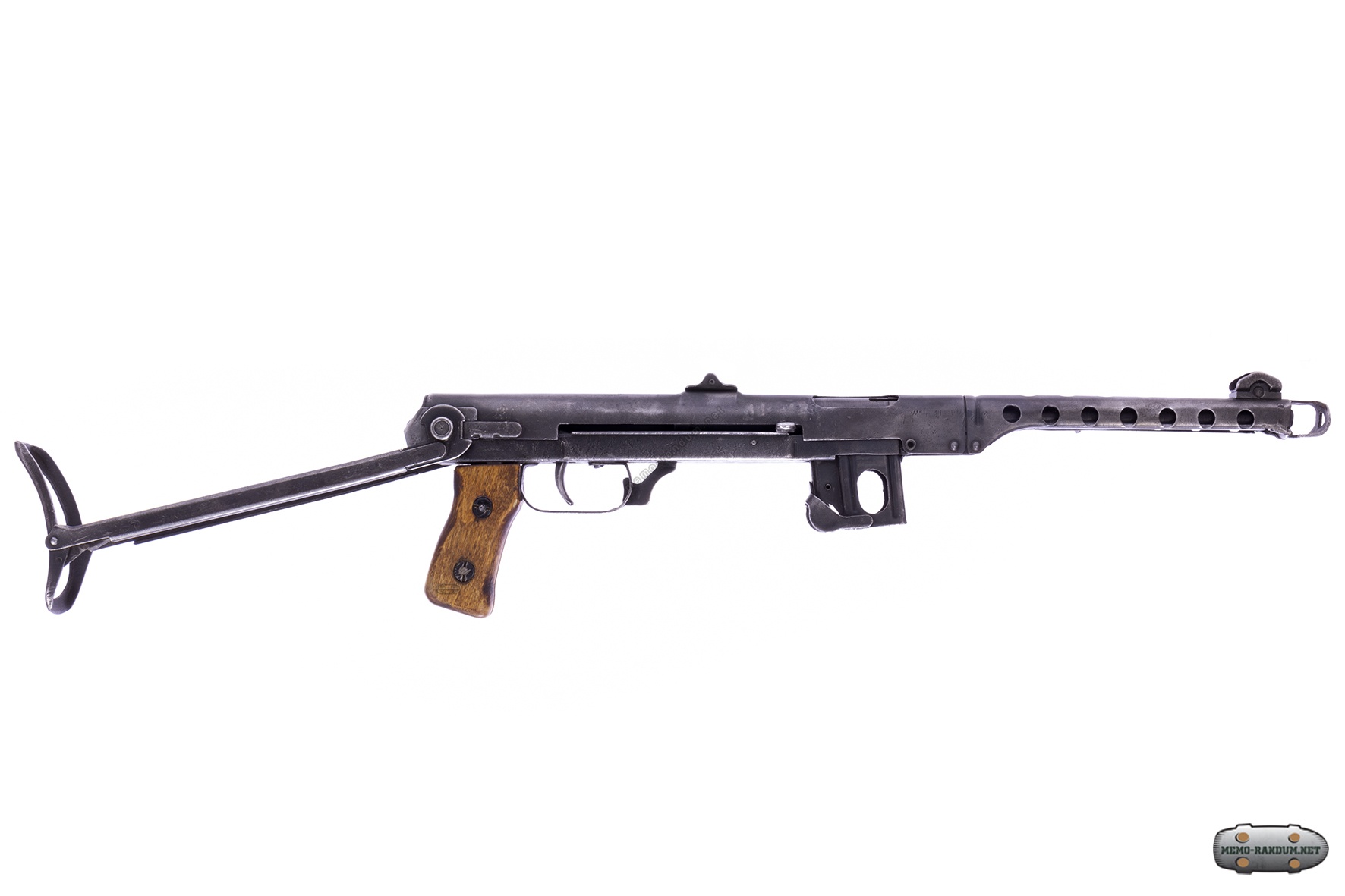

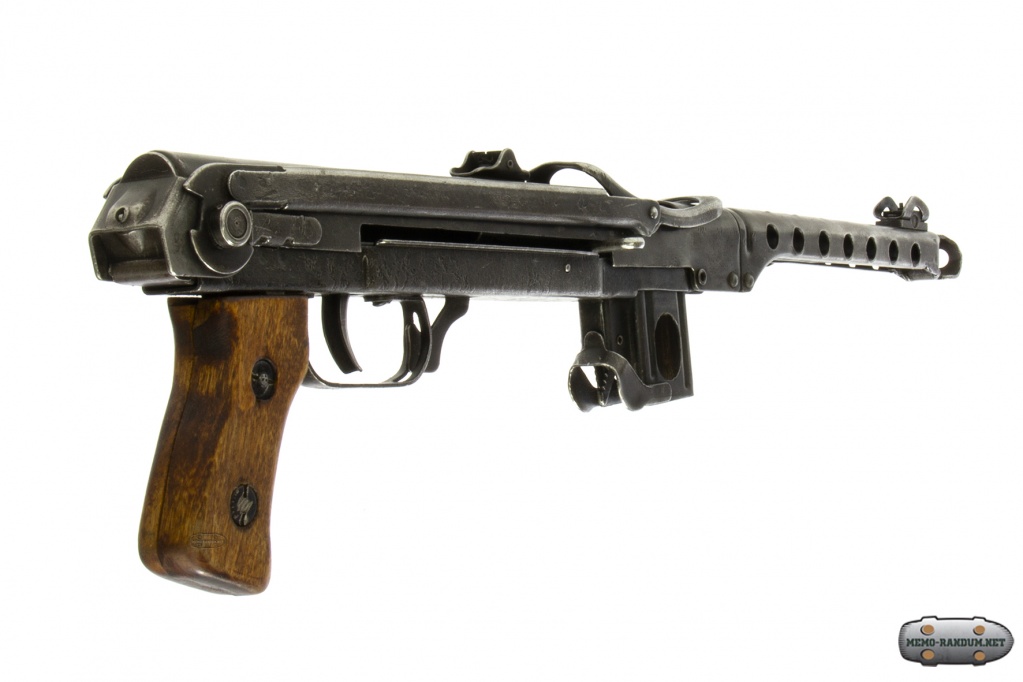

Общий вид ППС 42 с раскрытым рамочным прикладом

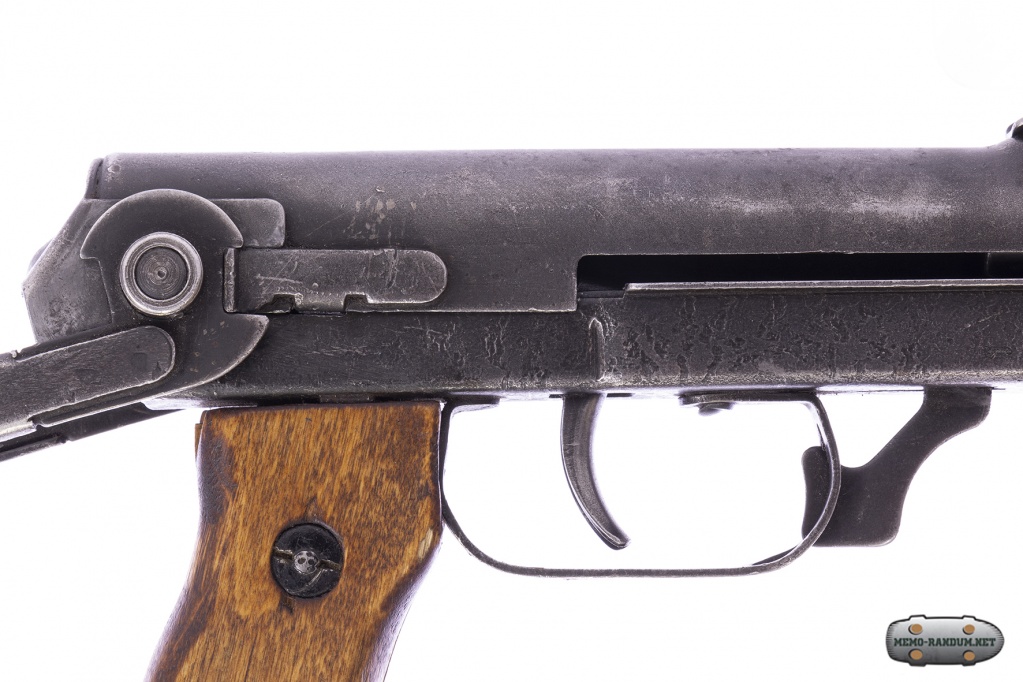

Предохранитель ППС 42 крупным планом

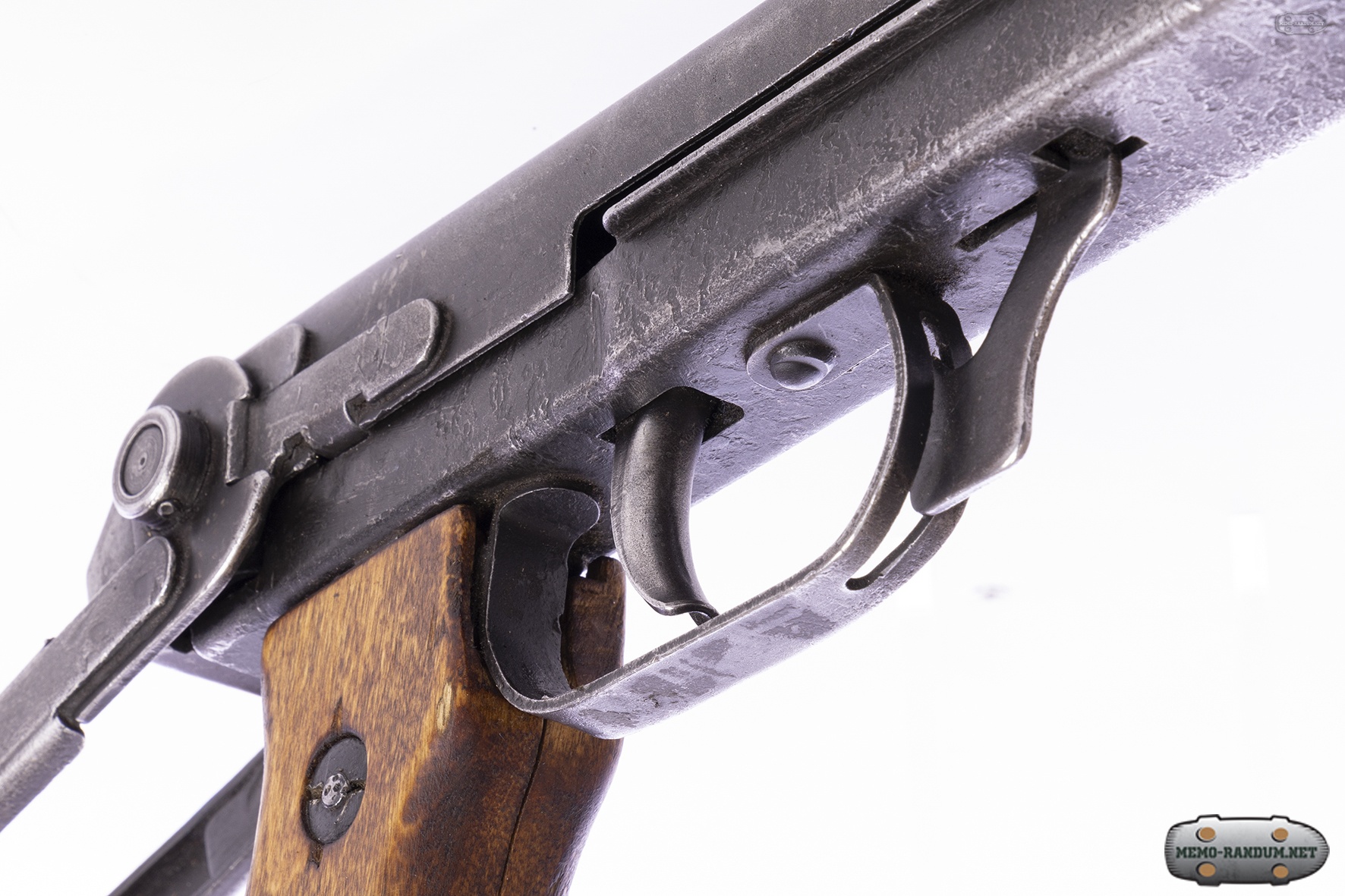

Предохранитель перед спусковым крючком

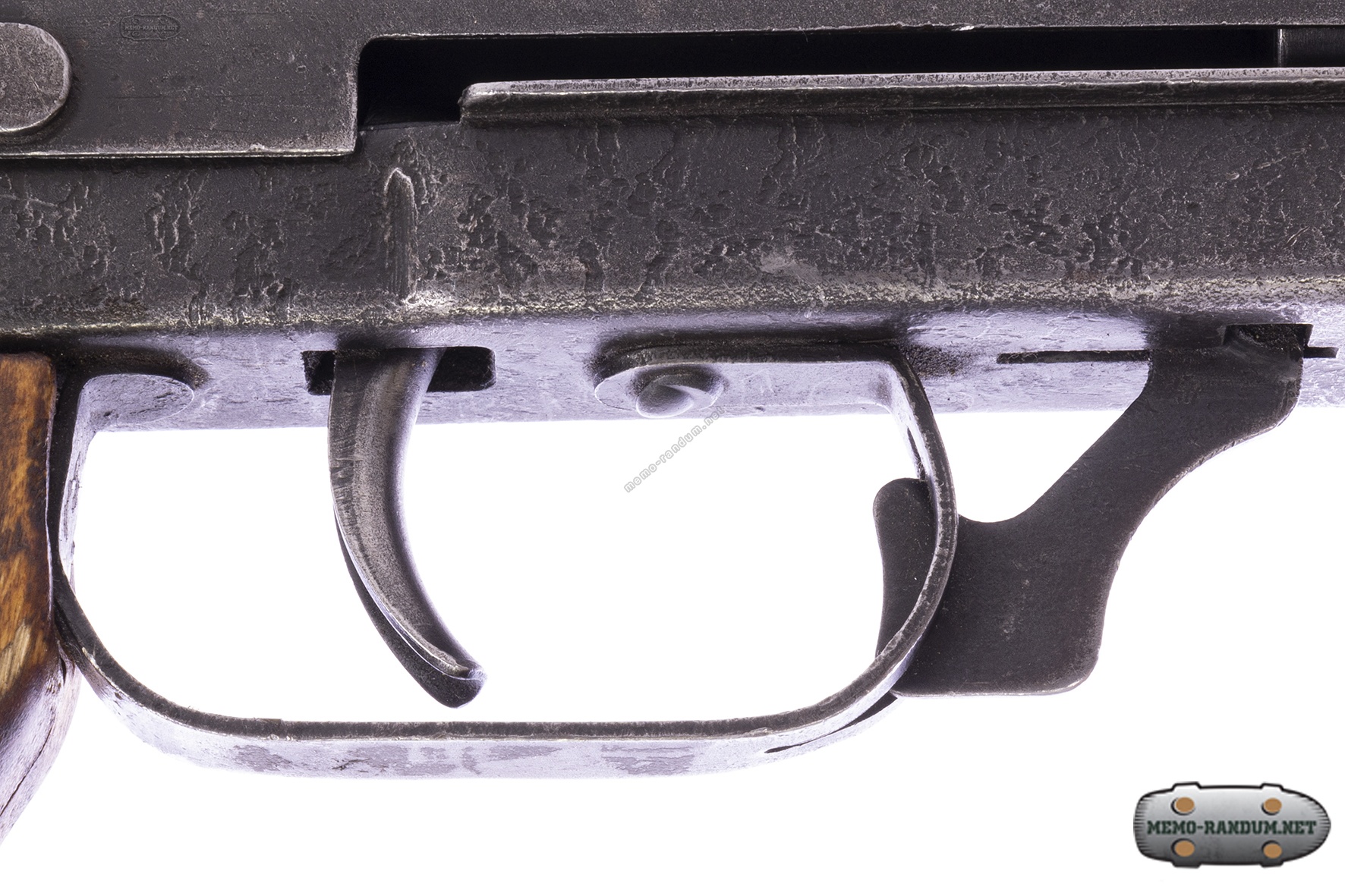

ППС 42 предохранитель

Предохранитель частично входит в разрез спусковой скобы


деревянная рукоятка на ППС 42

Рукоятка деревянная. ранние ППС 43 комплектовались похожими рукоятками.

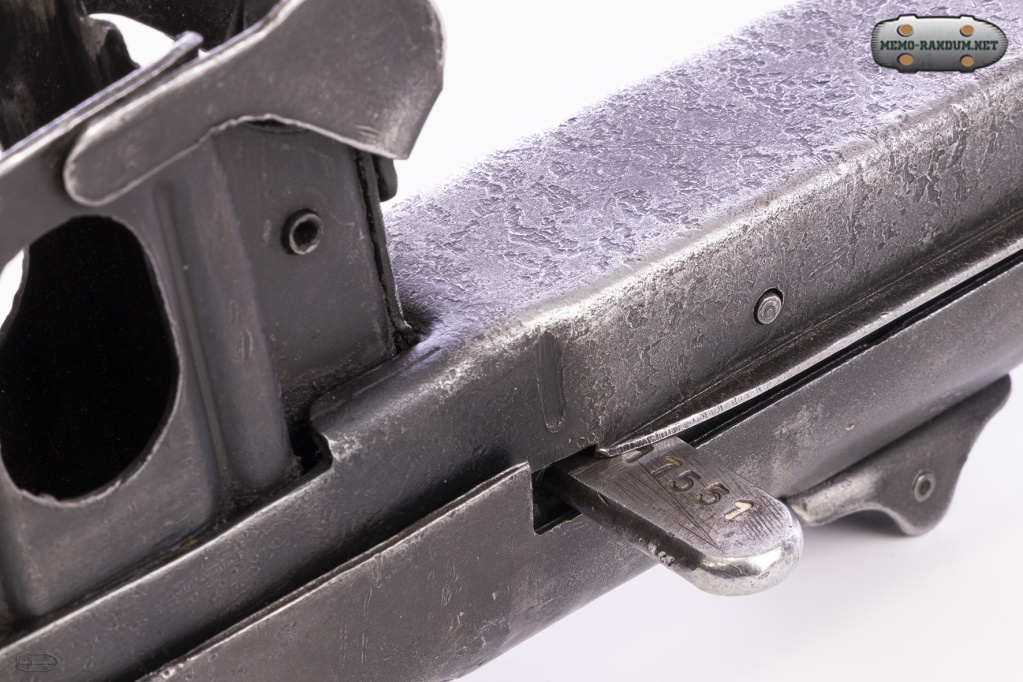

ППС 42 на нижней части рукоятки затвора нанесен серийный номер так же как впоследствии и на ППС 43

ППС 42 на нижней части рукоятки затвора нанесен серийный номер, так же как впоследствии и на ППС 43

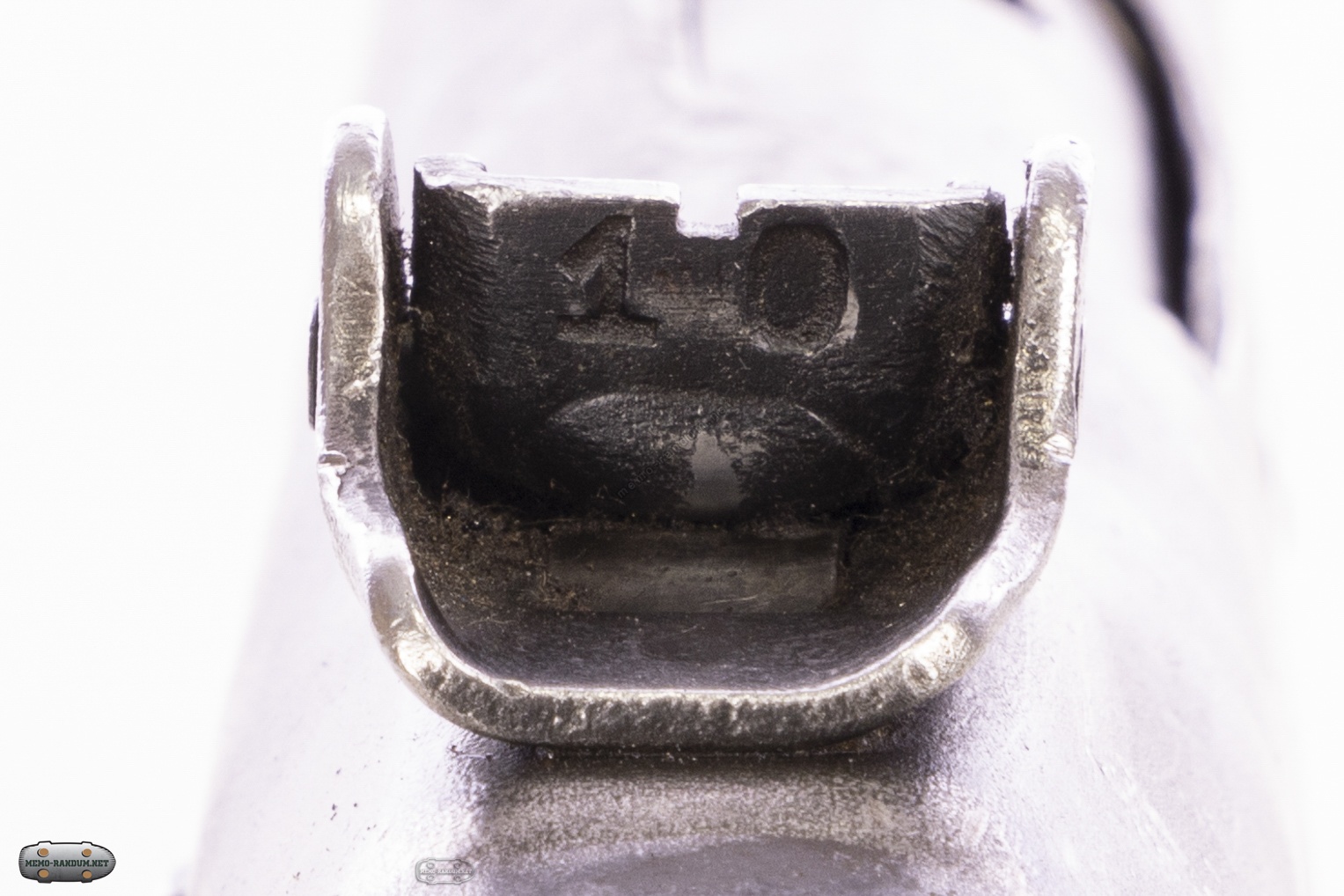

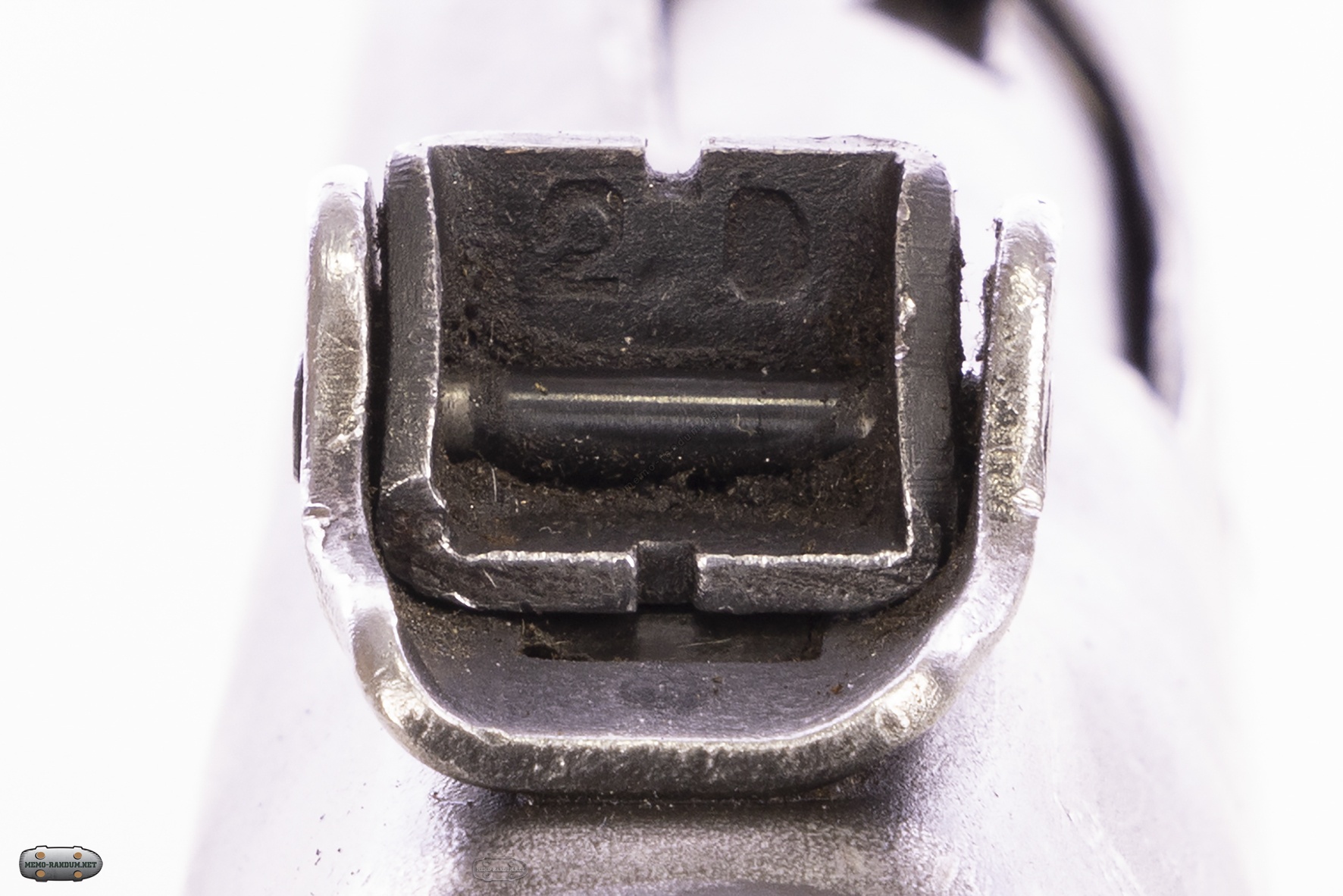

Целик ППС 42 на 10 Целик ППС 42 на 10

Целик ППС 42 на 10 и на 20 (100 и 200 метров)

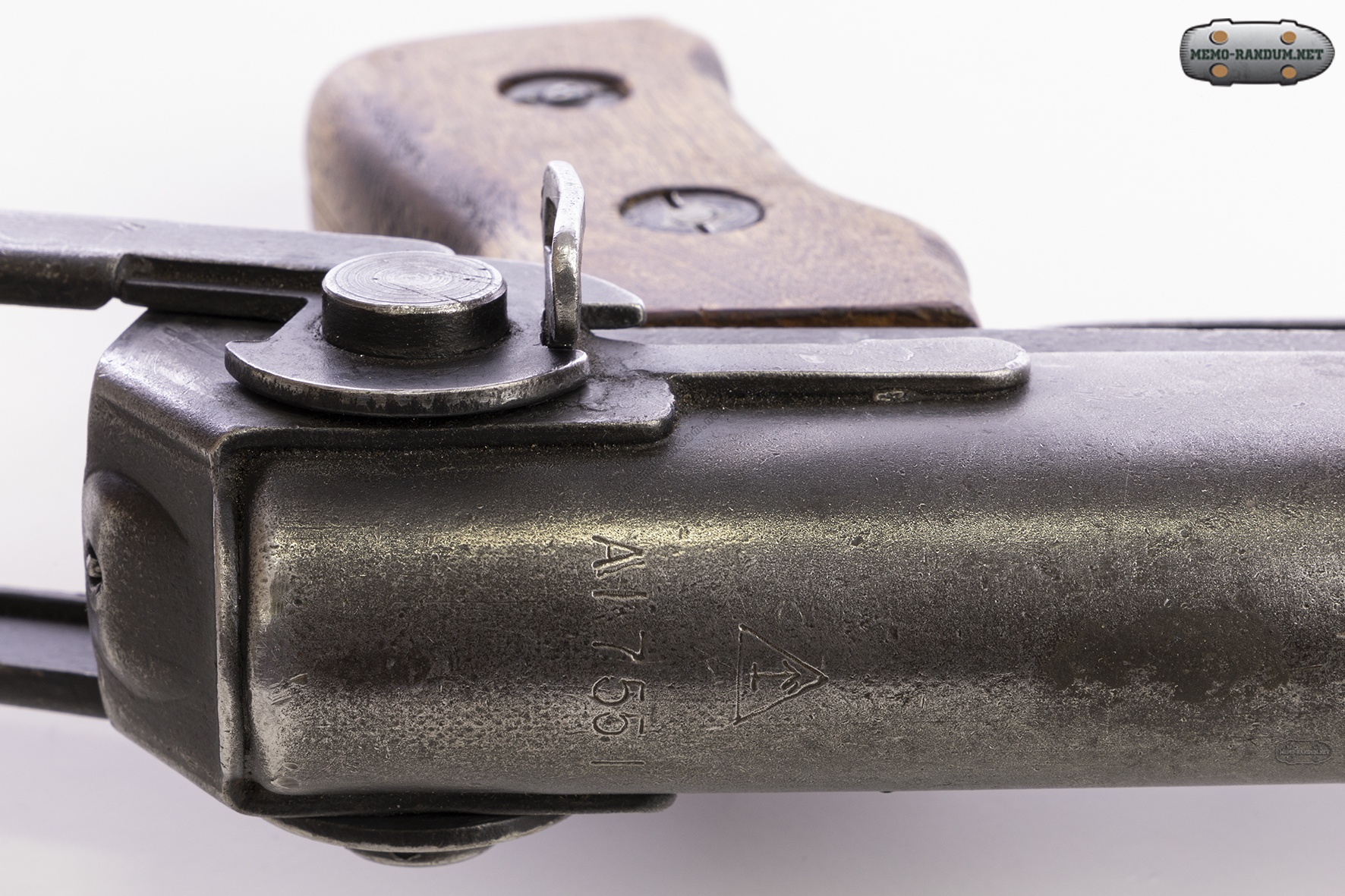

Серийный номер А17551 и клеймо завода Кулакова (№209 НКСП)

Серийный номер А17551 и клеймо завода Кулакова (№209 НКСП)

клеймо завода Кулакова (№209 НКСП)

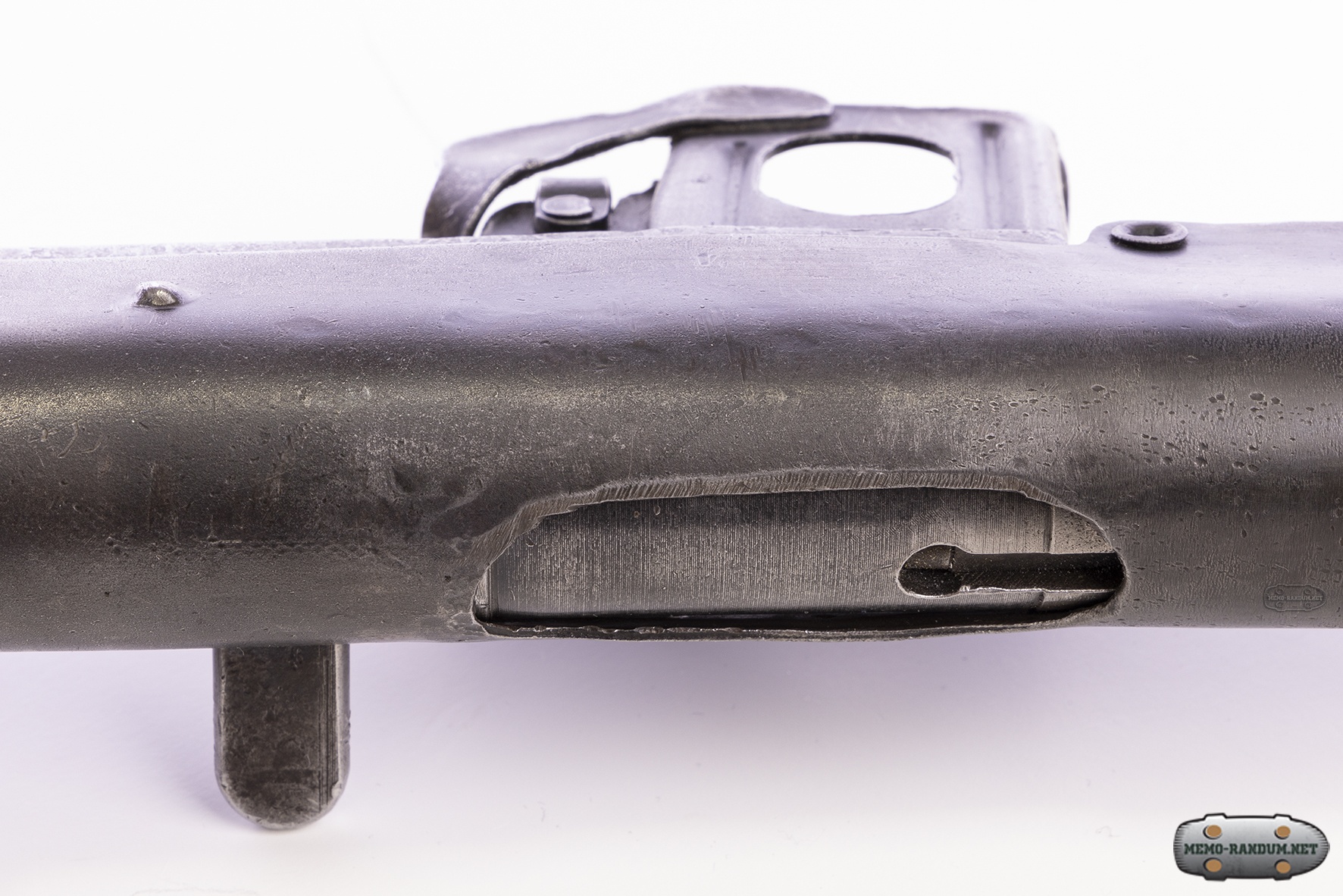

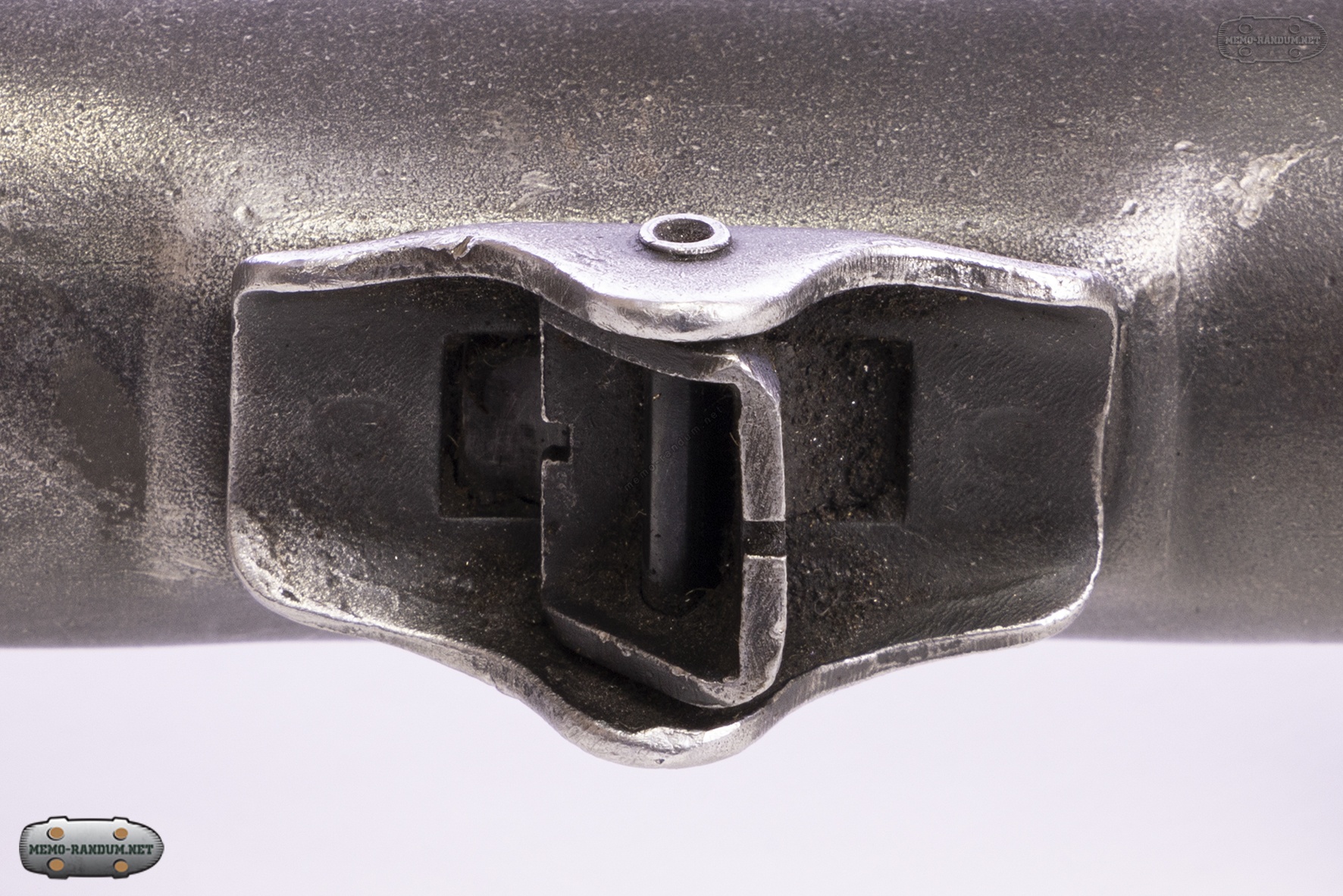

ППС 42 Окно выбрасывателя. Видна достаточно грубая обработка, неровные края.

Окно выбрасывателя ППС 42 . Видна достаточно грубая обработка, неровные края.
