Каска / Шлем Тип 90 (М-30). Япония

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

Основные данные

Страна производитель
Япония
Период производства
30 епо конец 2 мировой войны
Шлем тип 90 малого размера:
1133 грамма (0,95кг. согласно спецификации 1930 года)
Шлем тип 90 большого размера:
1181 грамм (1кг. согласно спецификации 1930 года)
Цвет
Горчичный

Обзор каски Тип 90  (М-30). Япония

"Тэцукабуто"

из коллекции @in_einem_boot


Благодарю за статью

Павла Прохорова


10 января 1927 года в Техническом штабе армии был запущен проект разработки шлема типа 90.

Шлем М1922,который был принят в качестве предварительного стандарта в июне 1922 года,имел некоторые недостатки, которые теперь пытались удалить. Согласно официальному отчету о разработке тип 90,"сложная форма, трудная в изготовлении, была тяжелой и неудобной для использования, особенно в положении лежа, когда задняя часть шлема упиралась в рюкзак препятствуя передвижению во время боя".Интересно,что конструкторы тип 90 рассматривали шлем М1922 как тяжелый, хотя на самом деле он был легче, чем тип 90.Возможно,при сравнении они использовали последний вариант шлема М1922,который включал в себя некоторые особенности, разработанные для шлема тип 90.Одна из них была более толстая сталь, благодаря которой шлем был тяжелее, чем тип 90.

Вес шлемов составлял:


Шлем тип 90 малого размера: 1133 грамма (0,95кг. согласно спецификации 1930 года)
Шлем тип 90 большого размера: 1181 грамм (1кг. согласно спецификации 1930 года)
Шлем М1922 со "звездой": 834 грамма
Шлем М1922 с "вишней": 941 грамм

При разработке были установлены следующие цели:



1. Простая в изготовлении форма.
2. Минимизирование веса с сохранением защитных свойств.
3. Определение экономики необходимой для самостоятельного производства.
4. Использование металла, удовлетворяющего трем вышеуказанным условиям.

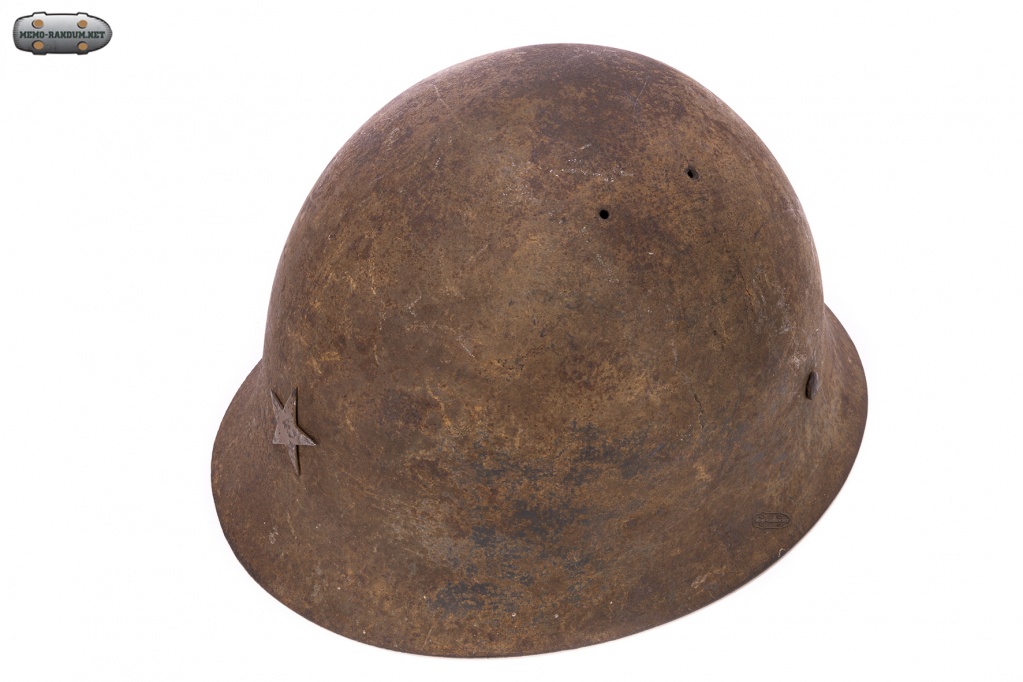

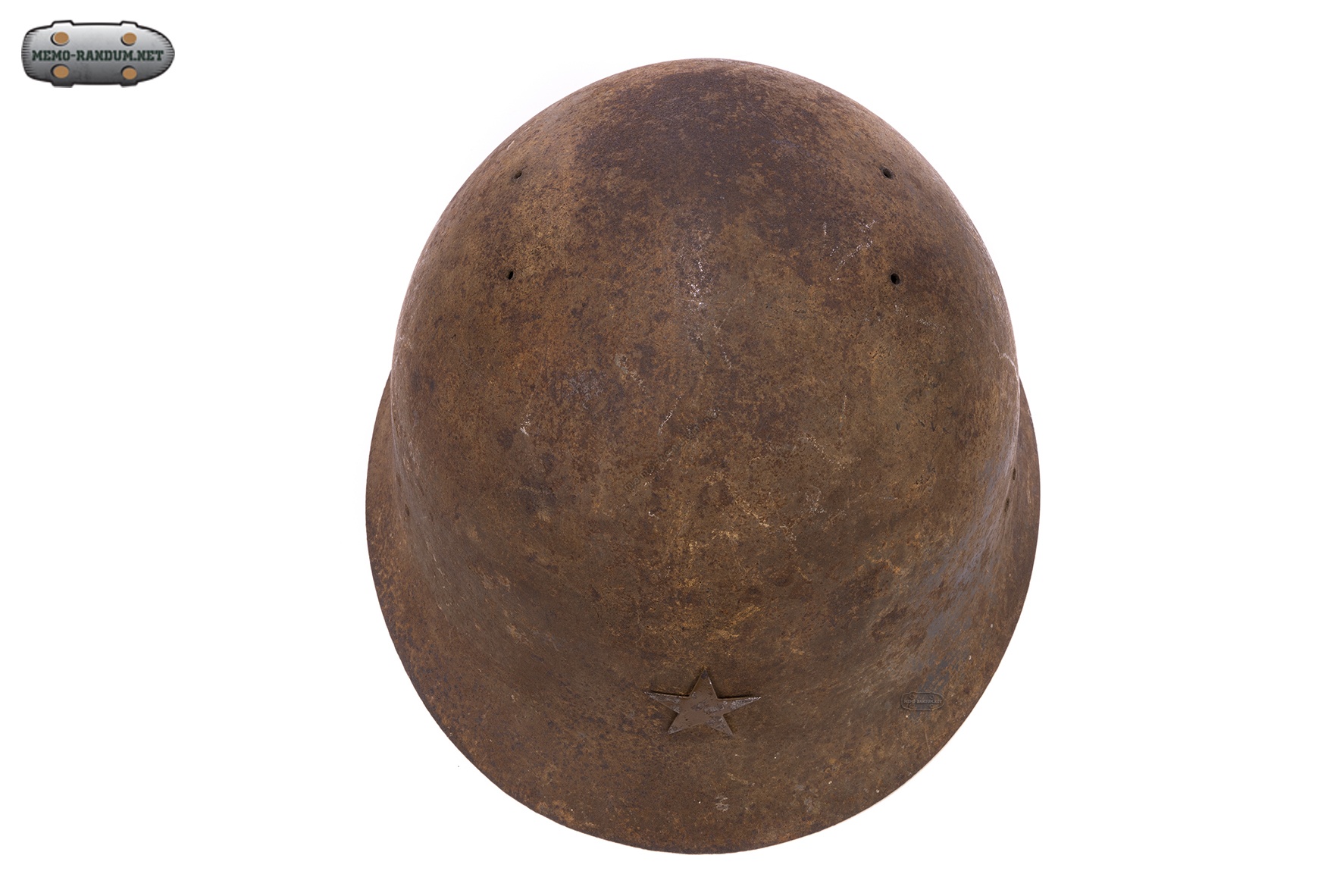

Шлем/Каска М90 звезда

ТЭЦУБО

  Официально шлем в Японии назывался тэцубо (стальная шапка), но солдаты называли его тэцукабуто (стальной шлем). Он был выполнен в форме купола с коротким выступающим бортом по всему периметру (парашютный вариант имел только короткий бортик спереди). На поверхности шлема в верхней части слева и справа располагались по два вентиляционных отверстия. К передней части была припаяна звезда (или якорь для флота). Шлем и звезда были окрашены в горчичный цвет хаки. Зимой их иногда белили.

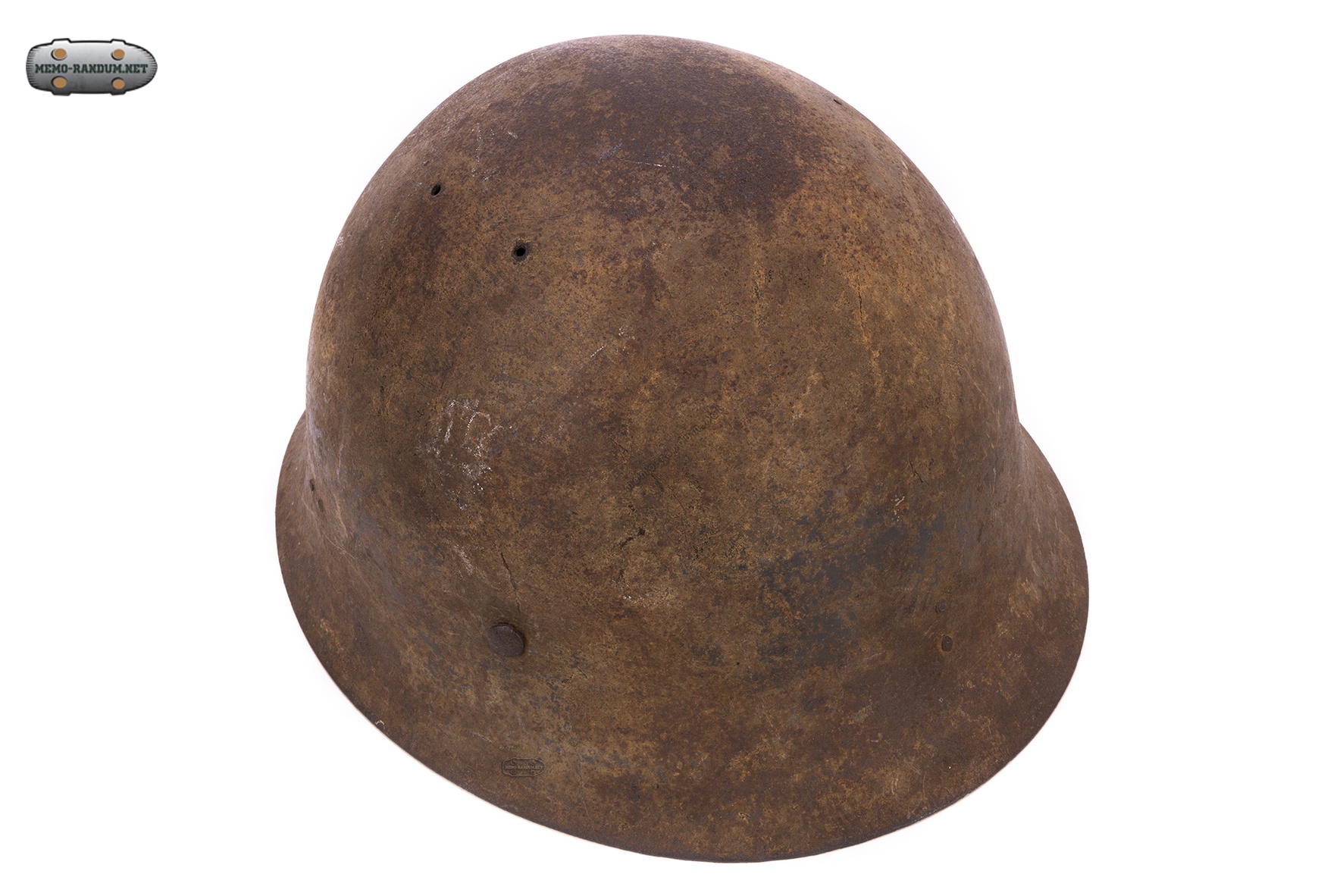

Каска тип 90 Япония

Анализ шлемов разных армий

Для проведения контрольных исследований, с апреля 1927 года армия начала собирать шлемы различных западных армий. Иностранными шлемами были немецкий, шведский, швейцарский, датский, голландский, британский, французский и американский (хотя официальные документы утверждают, что сравнительные исследования с иностранными шлемами начались в 1927 году год, армейское медицинское училище собирало иностранные шлемы (чтобы добавить к их сравнительным исследованиям) по крайней мере последние 3 года, письмо об этом было отправлено в арсенал армии в апреле 1924 года) Так же в этот список вошел "сибирский" шлем 1918 года.

В мае 1927 года было начато совместное с арсеналом исследование для разработки подходящего сплава. А в июне была завершена винтовка, модифицированная для стрельбы шрапнелью, а также установлен температурный диапазон обжига для опытных шлемов.

В период с ноября 1927 года по январь 1928 года испытания прошли 160 шлемов, в это число вошли и прототипы из арсенала и иностранные шлемы. Все образцы были подробно изучены и проанализированы. Сравнивались характеристики стали, состав сплава, вес, толщина, форма и т.д.

В феврале 1928 года, в районе Кимицу, на вершине мыса который выходит в Токийский залив, провели испытания шрапнелью. Шлемы были подвергнуты обстрелу различными шрапнельными боеприпасами из 75мм полевой пушки Tип 38 (использовались также снаряды повышенной мощности)и гранатами тип 10.

На основе результатов этих испытаний был разработан окончательный проект, а в октябре 1928 года был размещен заказ на производство арсеналом шлемов больших и малых размеров. Эти опытные образцы были получены в марте 1929 года и прошли проверку характеристик на соответствие первоначально поставленным целям.

Полевые испытания

С июля 1929 года начались полевые испытания, целью которых была проверка комфортности и мобильности. В них приняли участие пехота, кавалерия, полевая и тяжелая артиллерия, а также училище инженерных войск, которых попросили внести предложения по улучшению шлема.

Шлемы прототипы отличались от серийных тип 90 двумя основными особенностями. У них не было вентиляционных отверстий сверху и у них был другой подбородочник.
Вентиляционные отверстия были добавлены в ответ на просьбы кавалеристов и артиллеристов, которые хотели "вентиляционные отверстия как у полевого кепи".

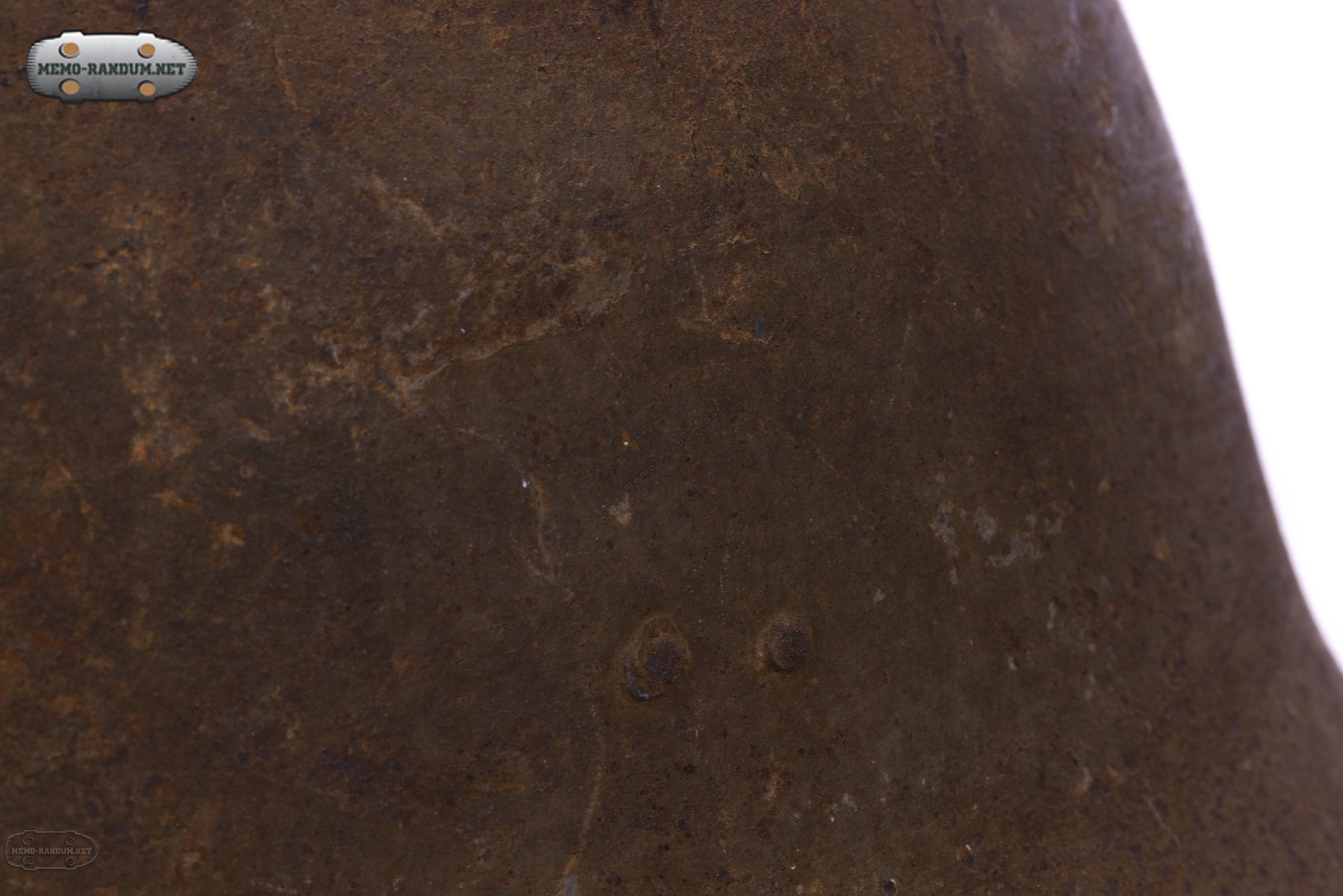

Каска/шлем М90 япония. Вид на четыре вентиляционных отверстия.

Подбородочник отличался от серийной модели тем, что он был короче, имел металлическую пряжку и был цельной, а не двухсоставной конструкцией используемой в тип 90 позже. При длине 65см. подбородочник оказался слишком коротким для ношения шлема в сочетании с противогазом, и кавалеристы предложили удлинить ремень до 70 сантиметров.

Пехота и инженеры жаловались на пряжку с язычком, считая ее неудобной, вместо нее была предложена скользящая пряжка как на поясном ремне. Кавалерия и артиллеристы предложили использовать эластичные ремни для удобства использования с противогазами, особенно это касалось задней части ремня. Именно артиллеристы предложили сделать передние и задние ремни двумя отдельными ремнями, которые могли быть связаны под подбородком.

Идея эластичных ремней не была принята из-за короткого срока эксплуатации, но ремни были удлинены, разделены на две отдельные части, а идея с пряжками полностью отброшена в пользу простой конструкции завязок под подбородком.

Схема подшлемника и ремней на Каске М90

источник фото:https://vk.com/topic-19996743_39252747?offset=62


Пехотное училище жаловалось на то, что задняя часть шлема хотя и лучше, чем у М1922,но она все еще упирается в рюкзак. Конструкторы не стали еще больше укорачивать поля шлема, так как это ставило под угрозу защитные характеристики.

Что касается переноски шлема вне боя, пехота и инженеры предложили прикреплять шлем к крышке ранца, в то время как у артиллеристов возникла идея повесить его спереди, на левой стороне груди, для чего они попросили добавить прорезь (5мм на 25мм) в нижней задней части юбки шлема. Они также попросили, чтобы передняя часть шлема имела более сильный изгиб в районе козырька, что бы тот стал более выраженным, но оба этих изменения были отклонены из-за плохой рикошетирующей способности, прочности и производственных соображений.

После включения этих предложений по улучшению, шлем был признан готовым для принятия армией.


Шлем утвержден 31.03.1930года/одобрен 28.10.1930

31 марта 1930 года, Технический штаб армии, от имени своего начальника Тоёхико Йошиды, опубликовал документацию под названием "Тип утвержден как снаряжение Ближнего боя, Тип 90 Тетсу-Кабуто".В документации требовалось утвердить тип 90 министром армии Казунари Угаки. Этот документ получил окончательную печать одобрения 28 октября 1930 года, а шлем М1922 получил замену. Армия наконец получила нормальный шлем после 12 лет с момента своей первой попытки в 1918 году, а тип 90 стал первым шлемом получивший название "стандартный тип" без "предварительного" статуса.


Хром, молибден, ванадий

В апреле 1933 года патентное ведомство предоставило патент №100433 нового низкомарганцевого стального сплава для шлемов с использованием хрома, молибдена и ванадия. Этот патент был изобретением подполковника армейской артиллерии Масакуни Сугимото из города Нисиномия, он был принят в декабре 1931 года как заявка №14144.Хотя эта заявка была подана только спустя год после введения шлема тип 90,нет сомнений, что это был так называемый специальный стальной сплав разработанный этим же офицером, патент которого был представлен в 1928 году, как стальной сплав для бронежилетов, а патент 1933 года является лишь уменьшением количества марганца в составе этой ранней работы.

Секретный заказ

Секретный заказ, сделанный Чан Кайши в Нанкине весной 1930 года по поставкам японского оружия, включал в себя запрос на 4 образца нового шлема, но приказ армии о выпуске этих образцов конкретно указывает на то, что они должны были поставляться в обычной стали.

Этот патент был рассекречен армией 31 марта 1936 года, которая больше не видела необходимости в тайне.

Арсенал Осака заключил контракт с Kobe Steel (神戸製鋼所) на производство шлемов тип 90 и бронежилетов. Но вскоре производитель понял, что им нужно провести собственный обстрел шлема, чтобы оптимизировать конструкцию для крупносерийного производства. Для этого был построен свой собственный испытательный стенд для обстрела, и теперь нужно было получить специальные винтовки и боеприпасы, которые армия разработала для тестирования шлемов. В письме от 27 августа 1931 года Kobe Steel попросило армию предоставить модифицированные винтовки. Одна из них - винтовка тип 22 Мурата, модифицированная под калибр 12,6мм.,а другая - модифицированная до 7,7мм. тип 38 Арисака. В следующем месяце последовало письмо с просьбой о 100 патронах к данному оружию. Для большей эффективности,Kobe Steel решила добавить испытания стальных листов перед производством, и обратилось к армии с еще одним запросом на 200 патронов в октябре. Испытания заключались в том, что 12,6мм. пуля весом в 10,6 грамм должна была быть выпущена из гладкоствольного оружия с остаточной скоростью в 300м/с с расстояния в 5 метров от дула оружия, а вмятина на шлеме не должна быть больше 20мм.

Японский солдат в шлеме М90

источник фото:https://vk.com/topic-19996743_39252747?offset=62


В конце ноября 1931 года аналогичная просьба пришла из Токио от Nihon Seikou (Japan Steel Works (日本製鋼)),которые в то время находились в процессе предварительного производства прототипов. Они попросили 12,6-миллиметровую винтовку Мурата и 100 патронов.

18 сентября 1931 года, когда началось производство шлемов тип 90,японская армия произвела подрыв железной дороги около Мукдена, чтобы создать предлог для вторжения в Маньчжурию. Этот инцидент в Маньчжурии приведет к созданию Маньчжоу-Го в следующем году. Прибывшие туда войска Квантунской армии были экипированы шлемами М1922,полученные летом 1928 года. Сразу же был сформирован заказ на поставку 24780 шлемов тип 90 для удовлетворения неотложных потребностей в боевых действиях в Маньчжурии. Последовавший за этим инцидент в Шанхае в январе 1932 года мобилизовал армию и флот, и потребность в шлемах увеличилась еще больше.

Телеграмма под грифом "секретно", отправленная 18 декабря 1931 года начальником штаба Квантунской армии на имя заместителя министра армии, упоминала, что новые войска, которые будут отправлены на континент, должны быть уже оснащены новыми стальными шлемами и удлиненными ремнями для экстремально холодного климата. Чтобы справиться с такими непредвиденными потребностями новообразованных подразделений, которые должны были быть отправлены в Маньчжурию, главному армейскому арсеналу было приказано в течение месяца поставить 1000 шлемов в Арсенал Кокуры и 3060 штук в арсенал Хиросимы. В конце декабря должна была быть удовлетворена просьба о 2000 шлемах для новых подразделений Квантунской армии, которые должны были быть получены 20-й пехотной дивизией перед их отправкой на континент.

В то время как ВМФ проглотил свою гордость, и попросил армию продать им армейское оружие и 1700 старых шлемов М1922 для снабжения своих десантных войск направляющихся на континент, в феврале 1932 года армия отправила срочную телеграмму в свои подразделения оставшиеся в Японии и армейские училища,с приказом как можно скорее вернуть все свои шлемы тип 90 для их последующей пересылки в Маньчжурию.

Неизвестно чья это была идея, но с этого момента армия будет требовать пожертвования от общественности на производство шлемов, и тысячи тип 90 будут переданы войскам в Маньчжурии уже в январе и феврале 1932 года.Эти шлемы приходили от ветеранских, женских патриотических организаций и т.д., которые собирали пожертвования наличными и отправляли их в министерство армии, а то передавало деньги арсеналам. В то время один шлем равнялся пожертвованию в 13,5 йен. Эта практика будет продолжаться годами, а дарители получат благодарность от имени министра армии Тоджо.

К лету 1932 года поставка новых шлемов тип 90 для Маньчжурского инцидента стабилизировалась, и они полностью заменили устаревшие М1922,которые были переданы флоту.

Как упоминалось выше, с начала 1932 года многие шлемы были изготовлены на деньги пожертвованные населением. Это применимо не только к шлемам, но и к оружию и другим предметам. Эти средства были отмечены армией, чтобы показать свою благодарность населению, рисуя на полях слово "Айкоку" (愛国),что означает "патриотизм/любовь к стране".

Однако к 1942 году такие пожертвования стали поступать из-за пределов Японии. Поэтому, чтобы их различать,23 апреля 1942 года они создали новую маркировку "Коу А" (興亜),что означает "азиатское процветание" для предметов, изготовленных на иностранные пожертвования.

Поэтому, когда вы видите эти слова на шлемах, это не лозунги, а обозначения "изготовлено на пожертвованиями японцев/иностранцев". За этими символами следовал номер пожертвования, который был последовательным серийным номером, независимо от того, было ли это японское или иностранное пожертвование.


В 1932 году был проведен опрос, в котором спрашивали владельцев шлемов, что необходимо улучшить в конструкции шлема. Этот отчет был чрезвычайно важен для поднятия боевого духа, который сопровождал новые шлемы тип 90 в поле. В докладе также дано много конкретных примеров попаданий вражеских пуль в шлем и травмы полученные солдатами.

Особый интерес представляют комментарии о подбородочном ремне и окрасе шлемов.

Как мы уже знаем, шлемы тип 90 сначала использовали ремни как на немецких шлемах M35,с пряжками со шпеньком, а некоторые подразделения в маньчжурском инциденте все еще были оснащены шлемами с этими пряжками, которые этот опрос показал как полностью бесполезные в холодную погоду, когда приходилось возиться с пряжкой, нося тяжелые зимние рукавицы.

Что касается окраски, шлемы в те времена имели глянцевое покрытие, которое отражало свет и делало их легкими мишенями для вражеских снайперов. Они потребовали срочной разработки матовой краски для лучшего эффекта камуфляжа.

Способы завязки ремней


  Ниже показаны различные способы завязки подбородочных ремней, используемых на шлемах военно-морским флотом.

Способ крепления ремней на М90

источник фото:https://vk.com/topic-19996743_39252747?offset=62


1. Способ завязки ремней у шлемов "Модель 1" (М1922 купленные у армии).Это ранний способ, так как позже ремни были удлинены, чтобы шлем можно было переносить повесив на рюкзак, что привело к способу показанному в пункте №5.

2. Именно так во флоте носили "Модель 2" (армейский тип 90) в 1937-38 годах. Ремни завязывались сзади, чтобы шлем не кренился вперёд, если пришлось резко наклониться или ползти. Показаны два варианта обвязки вокруг подбородка.

3. Типичный довоенный способ для флотского шлема "Модель 3".При использовании противогаза этот узел легко регулировался и мог быть развязан одним движением.

4. Использовался на "Модель 3" во время второй мировой войны, когда ремни укоротили из за экономии материала.

5. Способ, используемый на десантных шлемах, разработанных в 1941 году, а также для поздних шлемов "Модель 1".

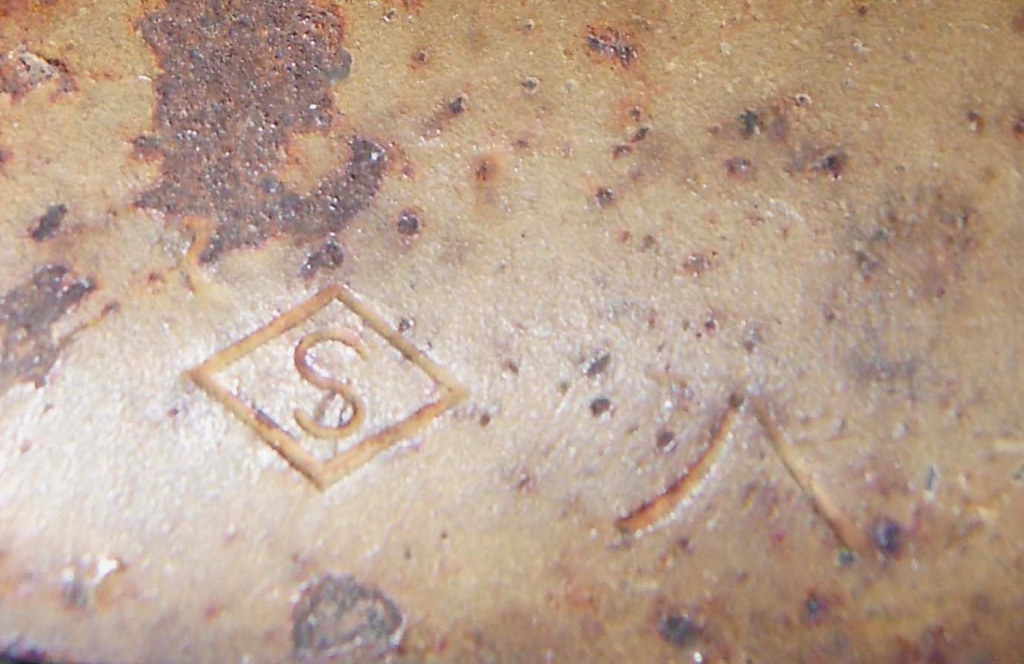

Размеры шлемов М90 (Иероглифы обозначающие размер)

Шлем тип 90 малого размера: 1133 грамма (0,95кг. согласно спецификации 1930 года)
Шлем тип 90 большого размера: 1181 грамм (1кг. согласно спецификации 1930 года)

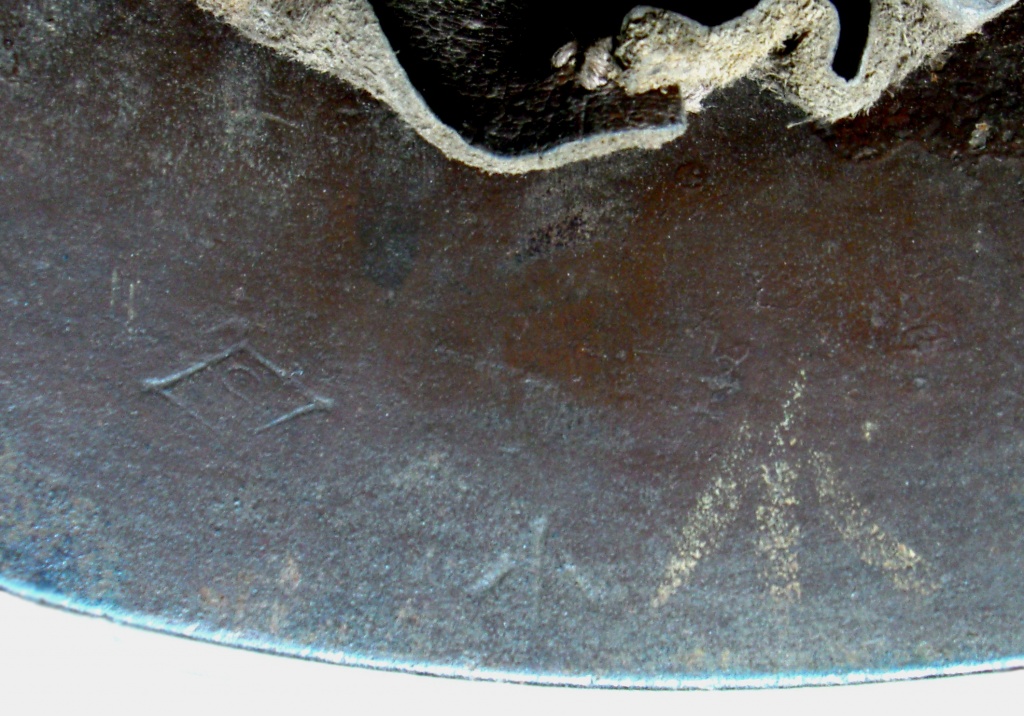

Иероглиф на шлеме М90 обозначающий маленький размер шлема

Иероглиф на шлеме М90 обозначающий маленький размер шлема,

источник фото:https://vk.com/topic-19996743_39252747?offset=62


Иероглиф обозначающий большой размер шлема М90

или так

Большой размер шлема М90

  Армейские шлемы были строго военными и не были доступны для гражданских лиц, но было несколько случаев, когда тип 90 были произведены без эмблем и использовались за пределами японской армии.

Одним из этих исключений были шлемы для военных корреспондентов, запрошенные газетой Асахи симбун и информационном агентством Домей Тсушин, выпущенные в 1939 году.

В письме от Асахи министру армии от 17 июня 1939 года говорится: "В свете того, что наши корреспонденты, фотографы и посыльные, которые благородно отдали свои жизни во время китайского инцидента, погибли из за ранений в голову..." и попросили разрешения на закупку 100 шлемов для использования своим персоналом. В августе, другая крупная медиакомпания, Домей Тсушин, сделала аналогичную просьбу для своих 50 кореспондентов находящихся на линии фронта. В производственном заказе этих шлемов у армии, указывается отсутствие эмблем в виде звезд.

Кроме этого, в первые дни выпуска шлема тип 90,частые заявки на армейские шлемы без знаков отличия приходили от организации "Ассоциация Тайхей" (Ассоциация Мира во всем мире (泰平組合)).Ирония названия заключалось в том, что они были экспортером избытков японского оружия.

После Русско-японской войны и активной разработки оружия, Япония отдала много устаревшего оружия в торговые дома Мицуи, Окура и Такада, которые конкурировали друг с другом в скупке и экспорте оружия в такие страны как Китай, Англия и Россия. Тогда, генерал-лейтенант Кидзиро Намбу, известный по пистолету Тип 14 заметил, что эти три компании, перебивающие цены друг у друга, только приносят пользу иностранным покупателям. Он предложил чтобы они скорее объединились, что в итоге и приняло форму Ассоциации Тайхей.

Ассоциация Тайхей изменила название в апреле 1939 года на Showa Trading.Они отправляли стальные версии прототипов тип 90 Чан Кайши в 1930 году, образцов шлемов в Мексику в 1935 и 1939,в Перу в 1936 и 1000 шлемов в Монголию в 1940.Они обычно поставлялись вместе с другим оружием. У этих шлемов также отсутствовали эмблемы.
