Штык русский к пехотной винтовке системы Бердана обр. 1870 инв№ 14506

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ Штыка обр 1870 г

клинок длиной

20 дюймов (510 мм)

вес

1 фунт (чуть более 400 г)

граней

Общая длина:

580 мм

Ширина клинка

20 мм

Длина трубки

75.5 мм

Внутренний диаметр трубки

17,6 мм

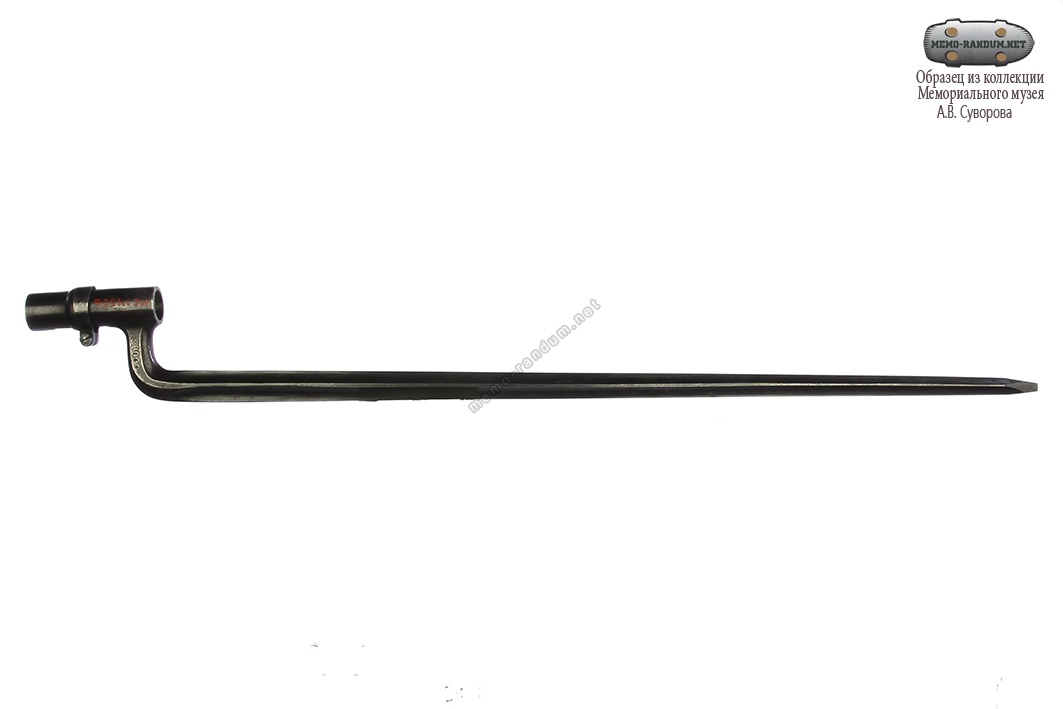

Штык русский к пехотной винтовке системы Бердана обр. 1870 инв№ 14506

Штык русский к пехотной винтовке системы Бердана обр. 1870 инв№ 14506, Игольчатый штык к винтовке Мосина 14506. Russian infantry bayonet to the rifle system Berdan arr. 1870

Штык русский к пехотной винтовке системы Бердана обр. 1870 инв№ 14506, Игольчатый штык к винтовке Мосина 14506

Обзор штыка "русский к пехотной винтовке системы Бердана обр.1870 г." инв.№ 14506

(Russian infantry bayonet to the rifle system Berdan m. 1870)

Штык игольчатый бердан обр 1870 г. к винтовке Бердан №2. заточка

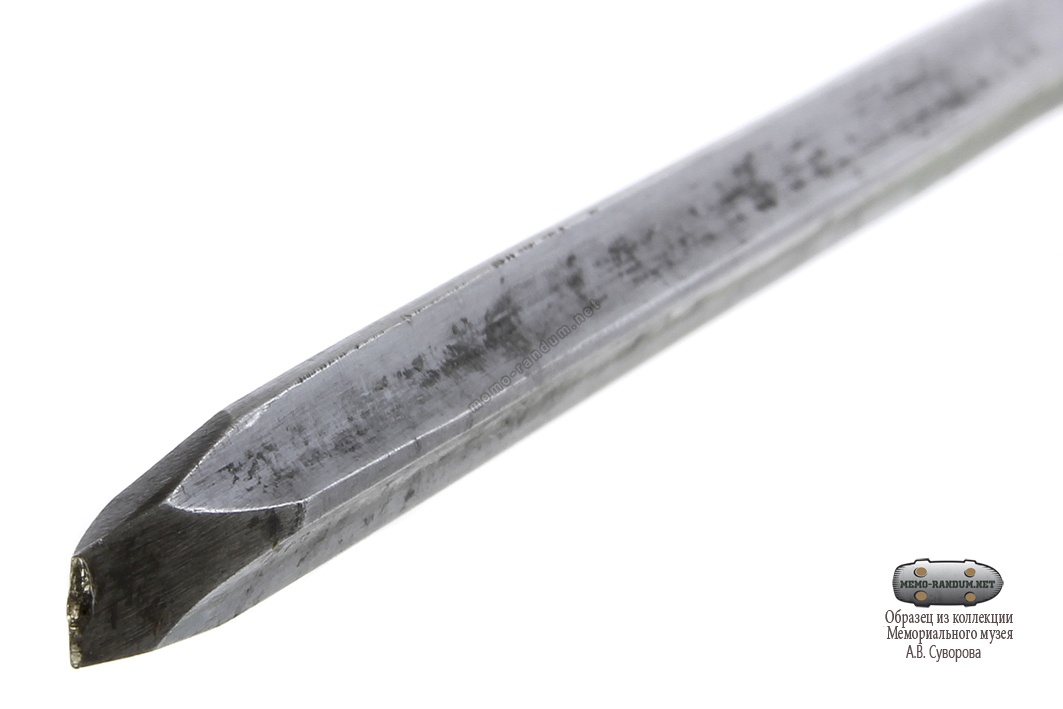

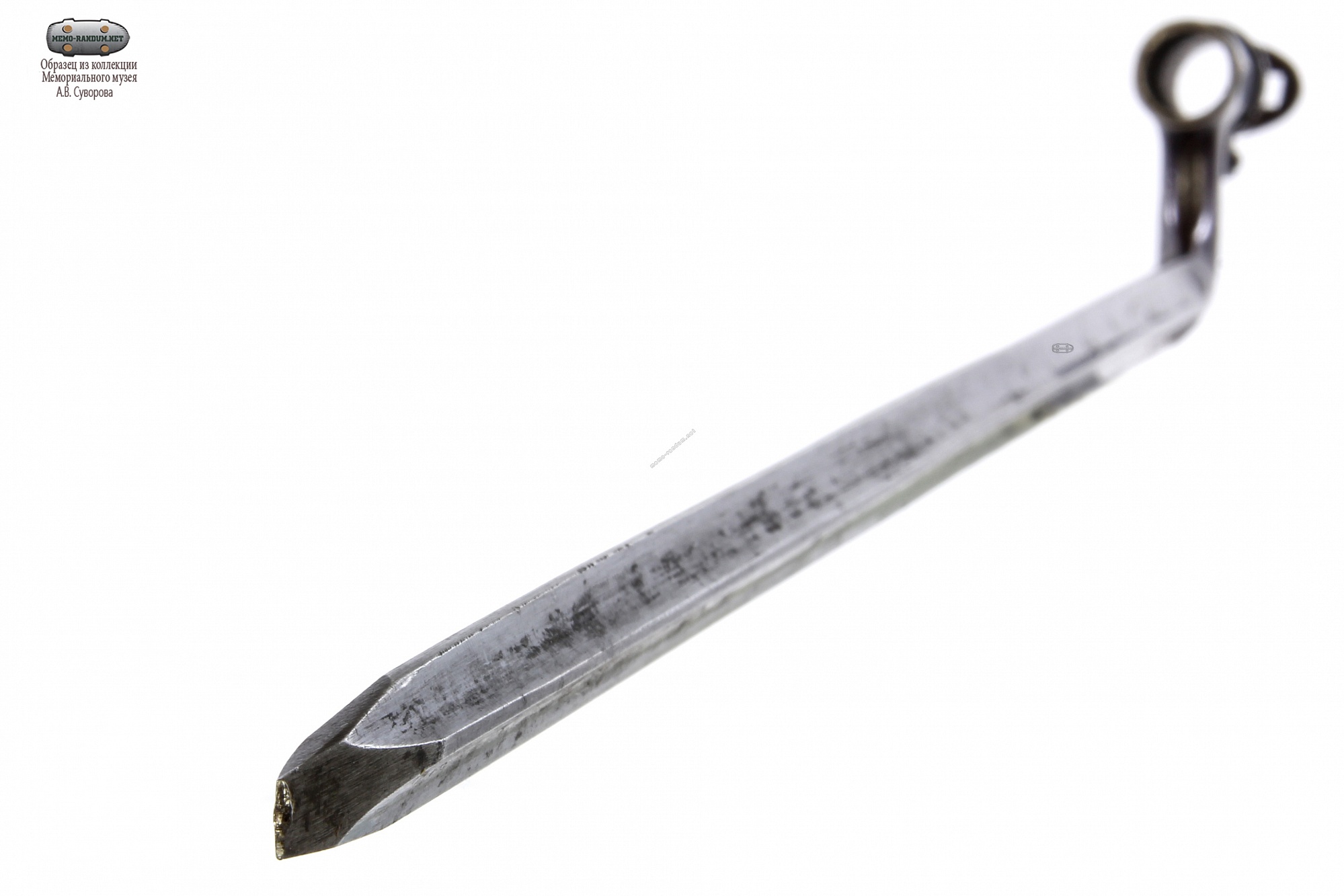

Клинок четырехгранный, с долами. Острие клинка срезано в виде отвертки. Является одним из отличительных признаков русских игольчатых штыков. Иностранные штыки заточены как иглы.

Штык игольчатый бердан обр 1870 г. к винтовке Бердан №2. Шейка

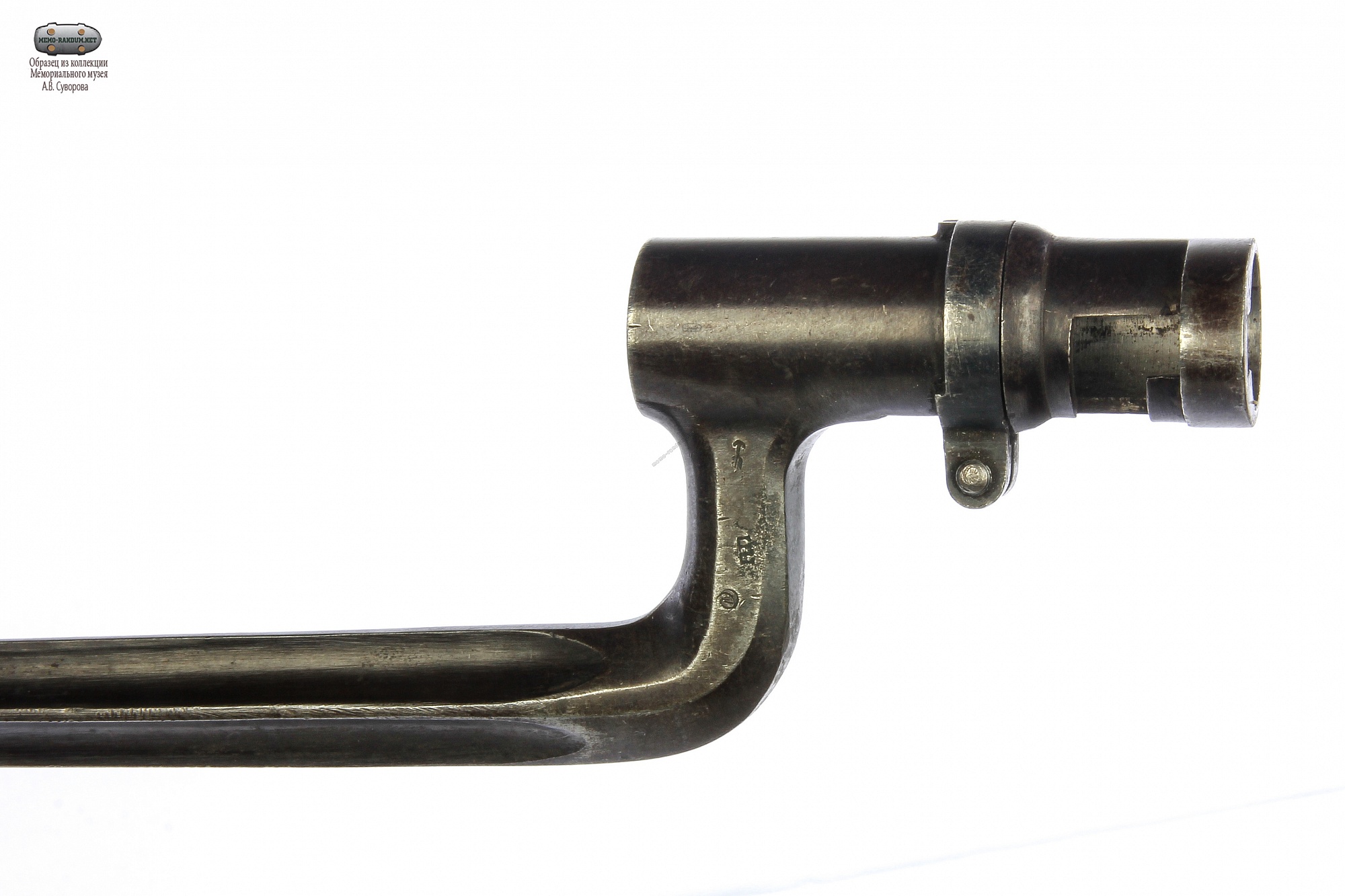

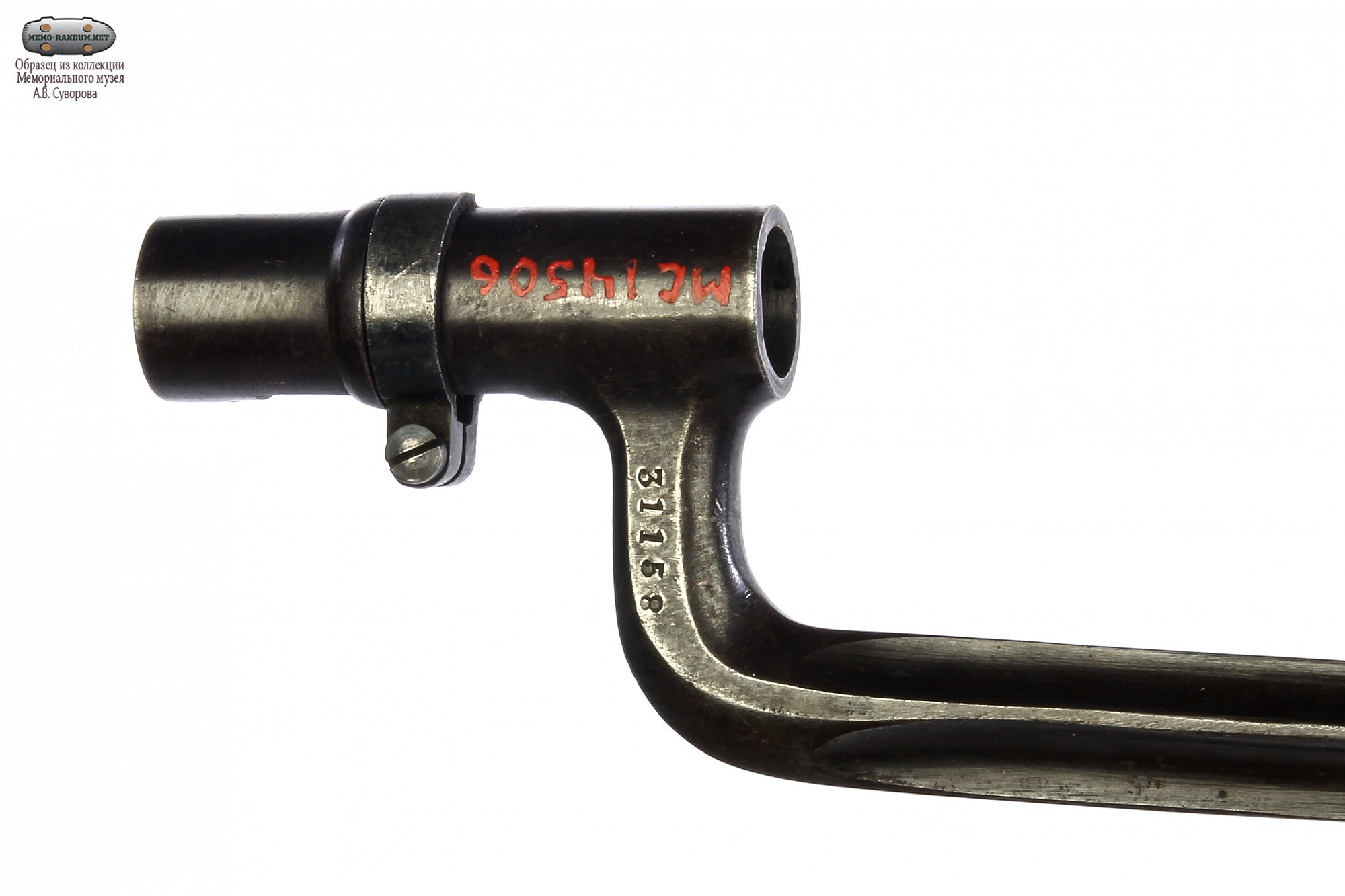

Шейка граненая. Трубка с мульком справа, двухколенчатой прорезью, идущей справа наверх, и хомутиком в средней части.

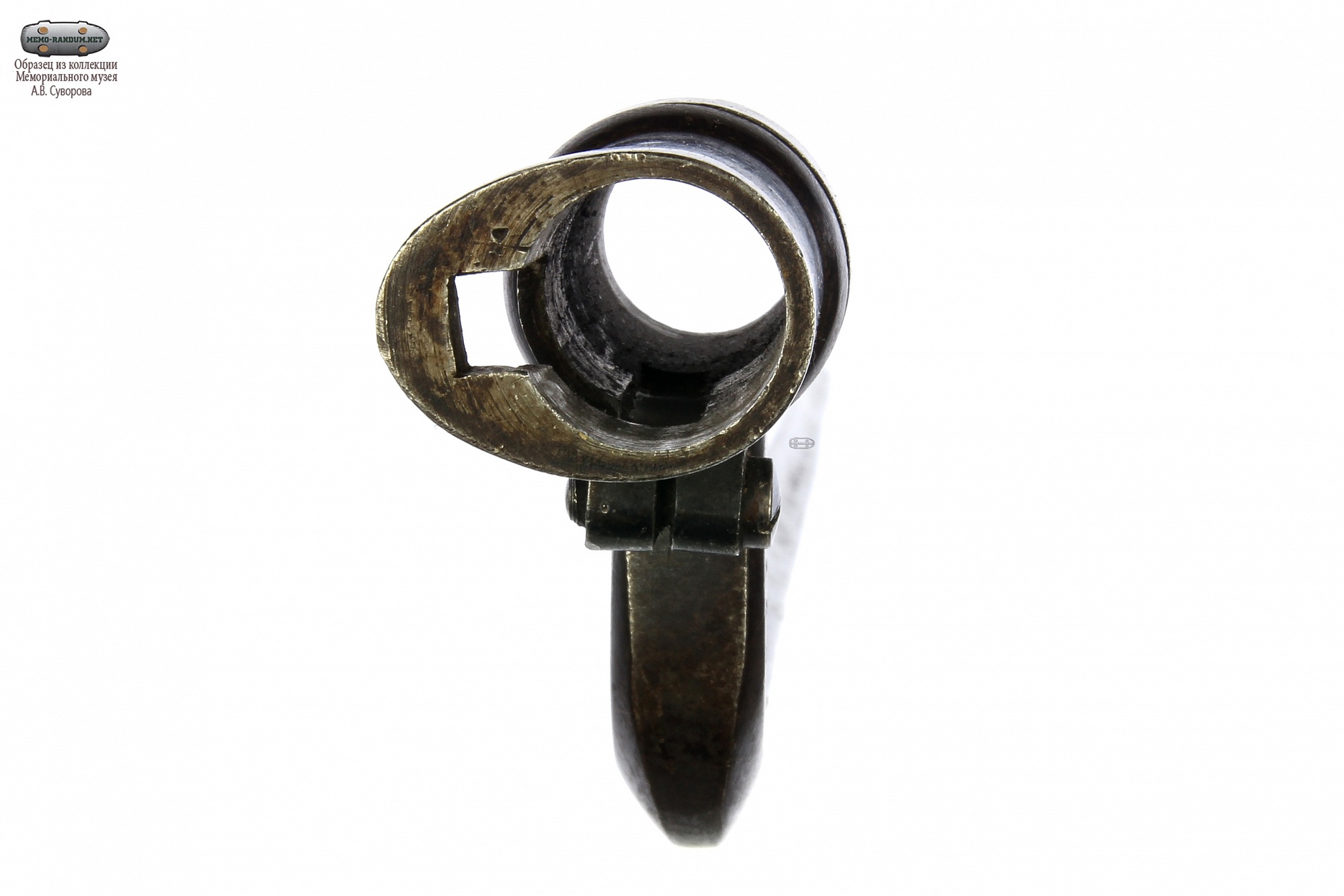

Штык игольчатый бердан обр 1870 г. к винтовке Бердан №2. Вид со втулки

Общая длина: 580 мм

Длина клинка: 510 мм

Ширина клинка:20 мм

Длина трубки: 75.5 мм

Внутренний диаметр трубки: 17,6 мм

источник текста: Штыки мира А.Н. Кулинский, В.В. Воронов, Д.В. Воронов, часть 1, стр.264, рис.247

По имеющимся данным, штык винтовки Бердана №1 имел клинок длиной 20 дюймов (510 мм) и весил 1 фунт (чуть более 400 г). Штык полагалось держать на винтовке все время, за исключением операций по обслуживанию оружия. Пристрелка так же велась с примкнутым штыком. За счет сравнительно большой длины и веса клинок оказывал заметное влияние на характеристики стрельбы винтовки.

В 1870 году на вооружение была принята т.н. винтовка Бердана №2. Она имела ряд важных отличий от первой модификации, а также обновленный штык. Основные особенности конструкции штыка остались прежними, не изменился и способ крепления, однако были доработаны форма и расположение клинка. Вместо трехгранной формы было решено использовать четырехгранную, которая обеспечивала большую жесткость и прочность.

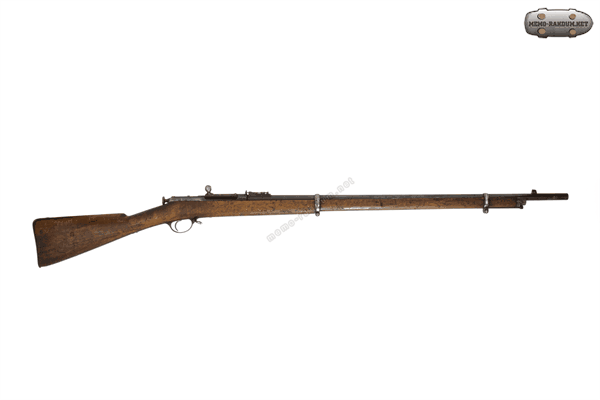

Штык винтовки Бердана

Для компенсации деривации, возникающей при полете пули, было решено перенести клинок из-под ствола на его правую сторону. Таким образом, штык с опорой были перенесены на другую часть трубчатой втулки, конструкция которой, однако, не изменилась. Как и ранее, крепление на дульной части ствола осуществлялось при помощи хомута с винтом.

источник:https://topwar.ru/89774-shtyki-vintovok-berdana.html
