Штык No 4 Mk II к винтовке SMLE (Short Magazine Lee-Enfield). inv№23215


Штык No 4 Mk II к винтовке SMLE (Short Magazine Lee-Enfield).

Штыки No 4 Mk II и No 4 Mk II* были приняты на вооружение одновременно, 13 февраля 1941 года.

Штык No4 MkII является упрощенной версией штыка No4 Mk I, от которого отличается только отсутствием долов на клинке. В Великобритании производился фирмой Singer Manufacturing Co, той же, что производила и штыки модели No4Mk I. Всего с 1941 по 1944 год фирма получила несколько контрактов, в общей сложности на 1 141 782 штыка. Кроме этого, штыки модификации Mk II производились для нужд Великобритании в США и Канаде.


Штык No4Mk II* является дальнейшим упрощением в области технологии производства, в его случае клинок производился отдельно от трубки и присоединялся к ней на одном из этапов сборки. Детали штыка производились различными субподрядчиками и собирались на четырёх английских фирмах (в скобках указан код производителя, присвоенный ему во время войны):


Prince-Smith & Stells (N56) – 1 057 515 штыков.

Howard & Bullough (N30) – 161 026 штыков.

Baird Engineering (N96) – 75 000 штыков.

Lewisham Engineering (S 376) – 84 566 штыков.

Кроме применения в качестве холодного оружия, штык модели No 4 мог использоваться как щуп для поиска мин, в этом случае он мог примыкаться к рукояти кирко-мотыги.

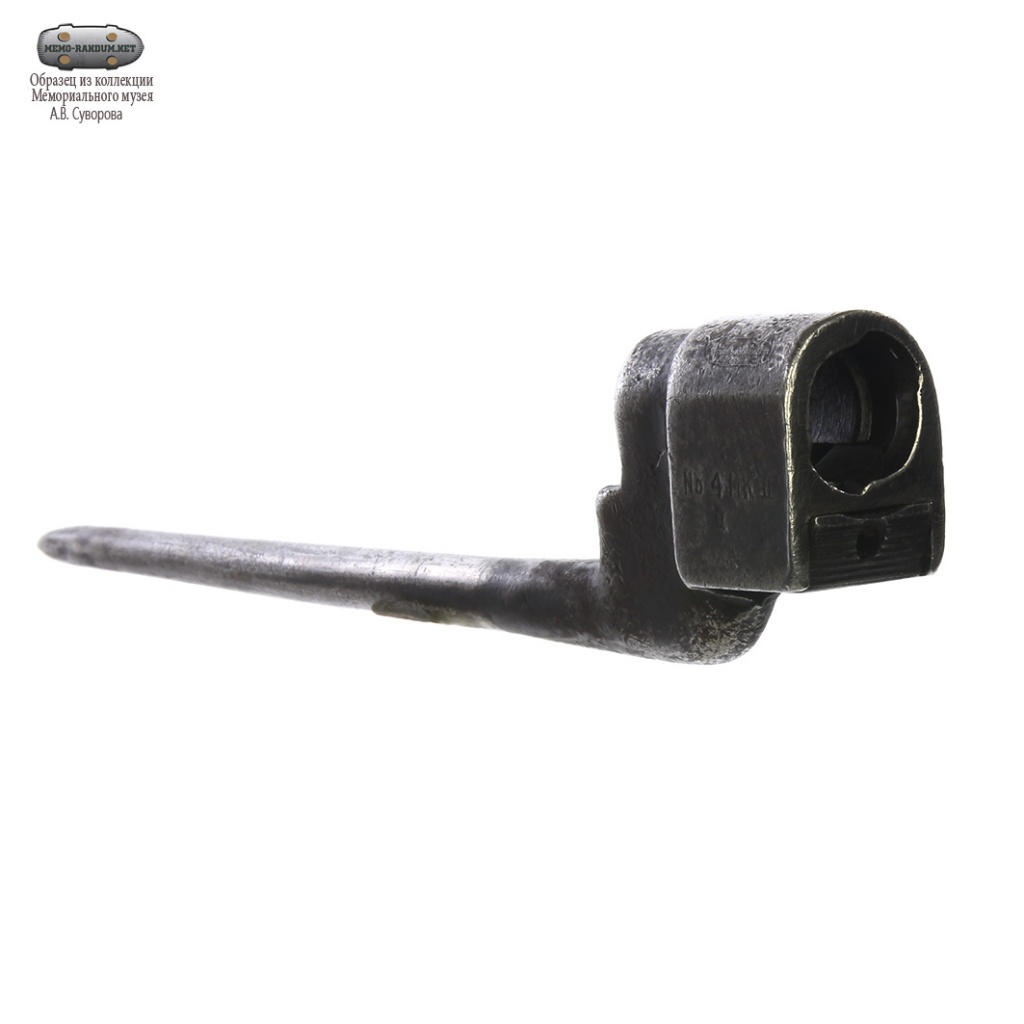

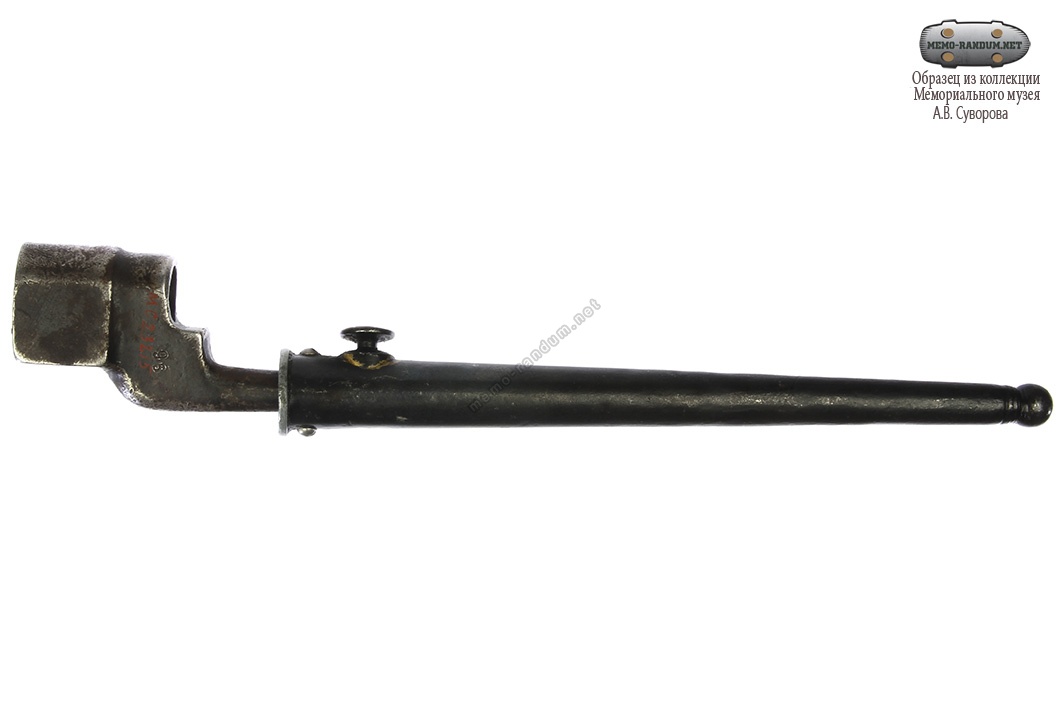

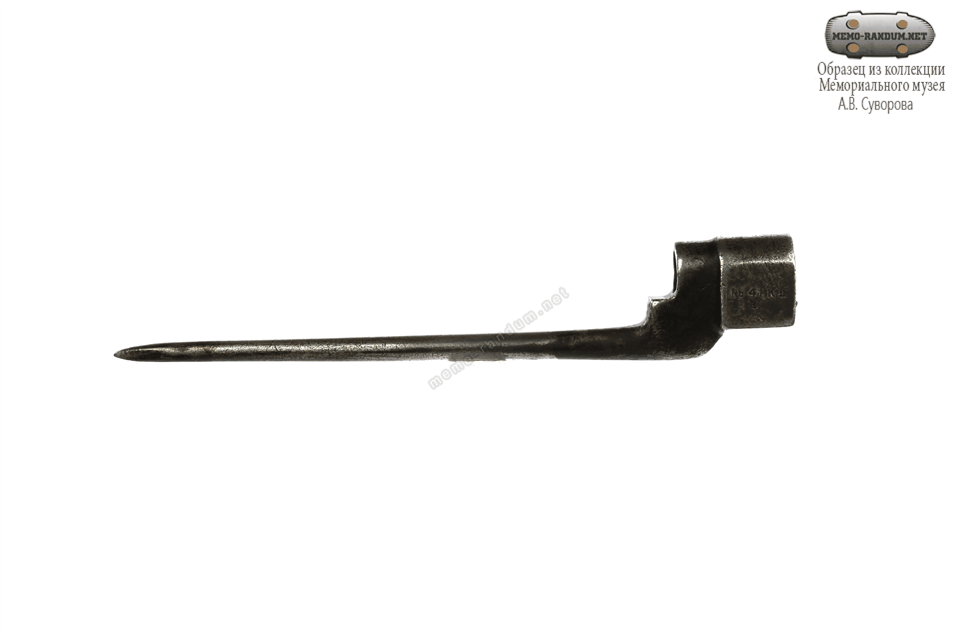

Клинок прямой, овального сечения, игольчатого типа. Трубка короткая, ступенчатая, с пружинной защёлкой. Ножны стальные или пластиковые с пуговкой.

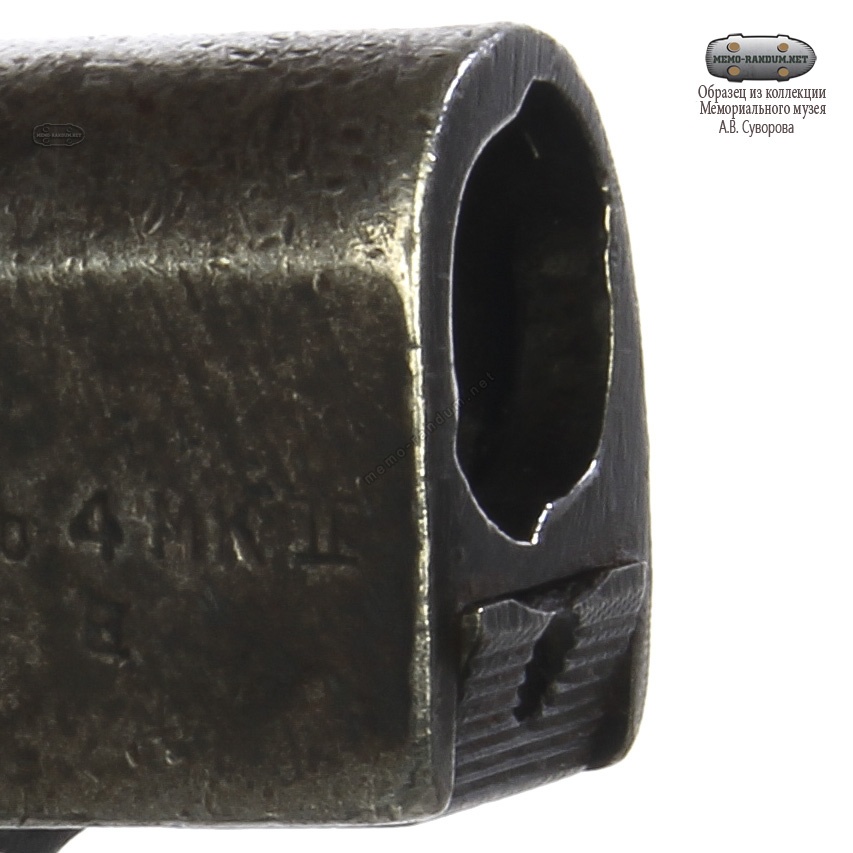

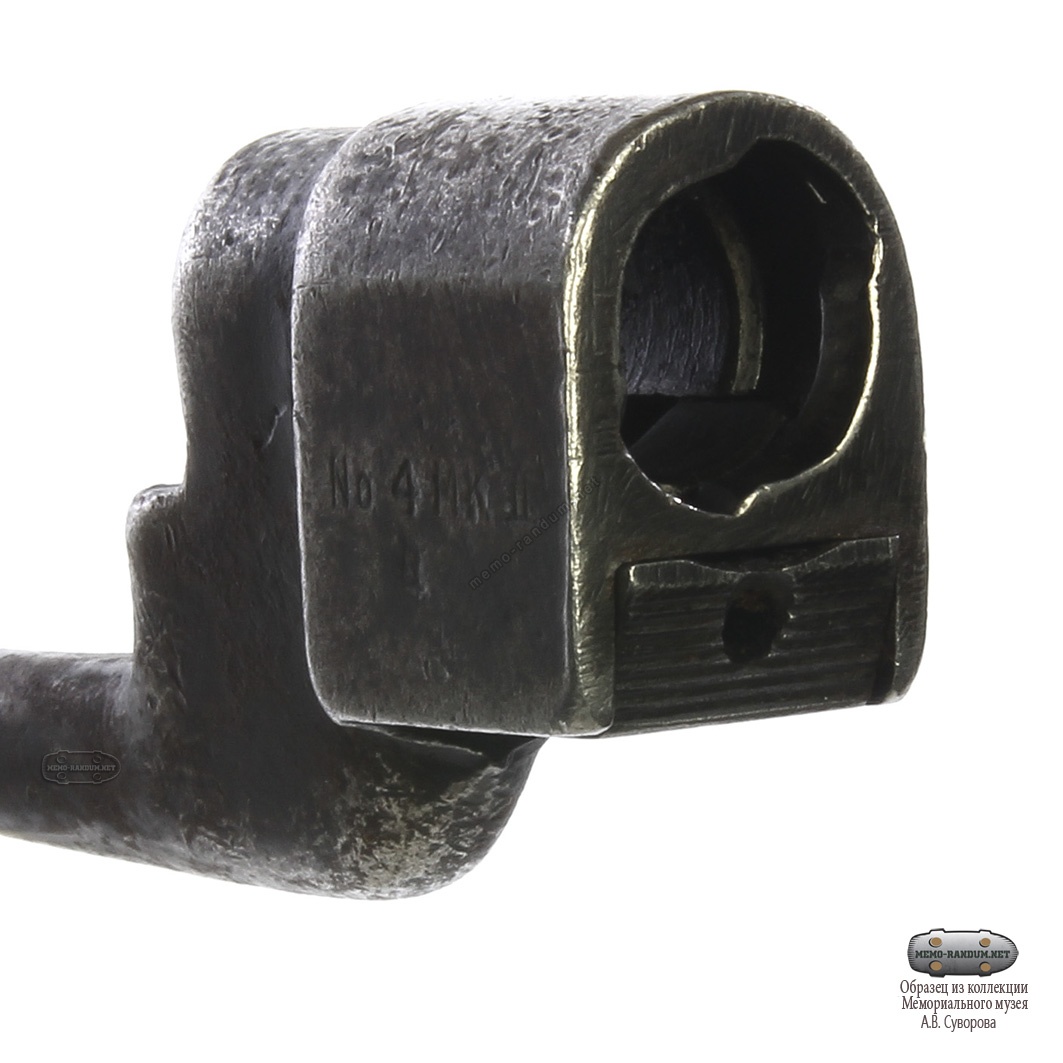

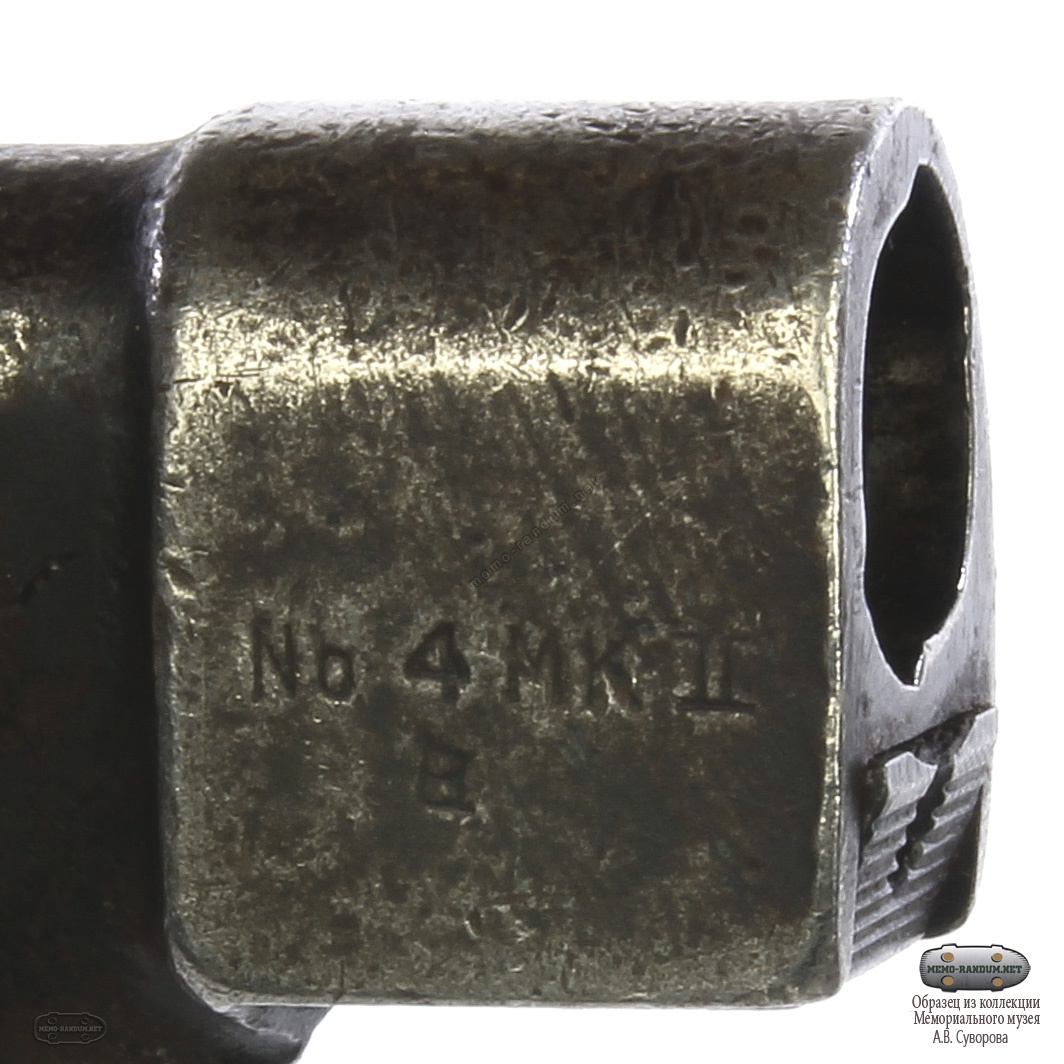

На трубке штыка может присутствовать название модели штыка, монограмма короля (Georg Rex), штамп приемки и клеймо производителя. На устье ножен присутствует обозначение модели ножен.

Штыки, изготовленные с использованием компонентов, произведенных различными фирмами, имеют небольшие различия в форме трубок, в местах крепления клинка к трубке и.т.д.


Кроме этого на трубках может встречаться маркировка фирм, производивших трубки, как компоненты для дальнейшей сборки:

F. Fisher & Sons Ltd. – „F.F.& S. Ld.” или N 26.

Viners Ltd. – „VNS” или N 79.

Singer Manufacturing - „S.M” или “S.M.C.” или N 67

J. Wilson Ltd – “J.W. (S) Ld.

Общая длина: 254 мм

Длина клинка: 203 мм

Ширина клинка: 15 мм

Длина трубки: 48 мм

Внутренний диаметр трубки: 15.5 мм
