Вышибная ударная трубка из свинцово-оловянного сплава (для практической стрельбы)

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

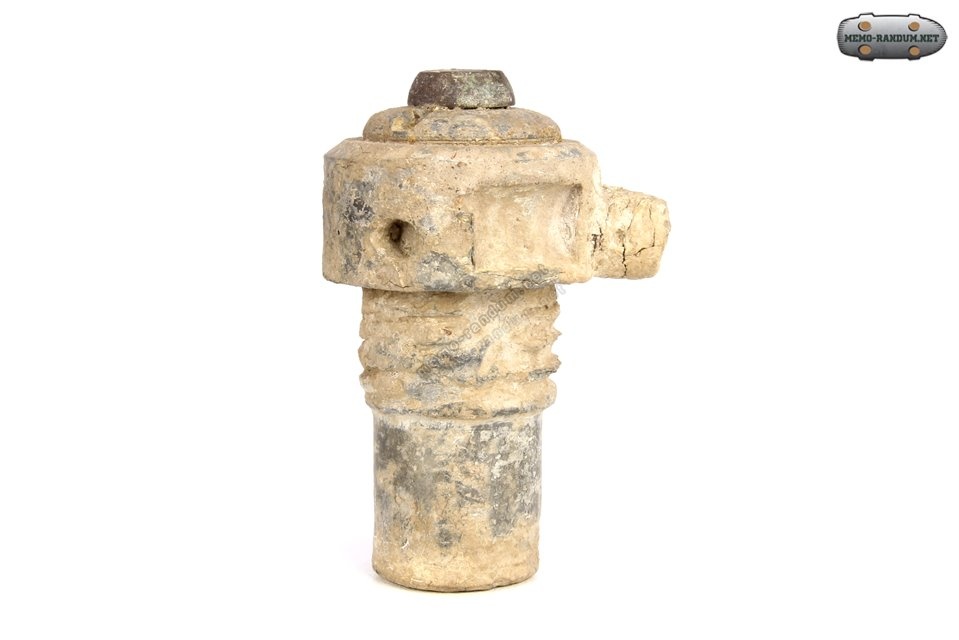

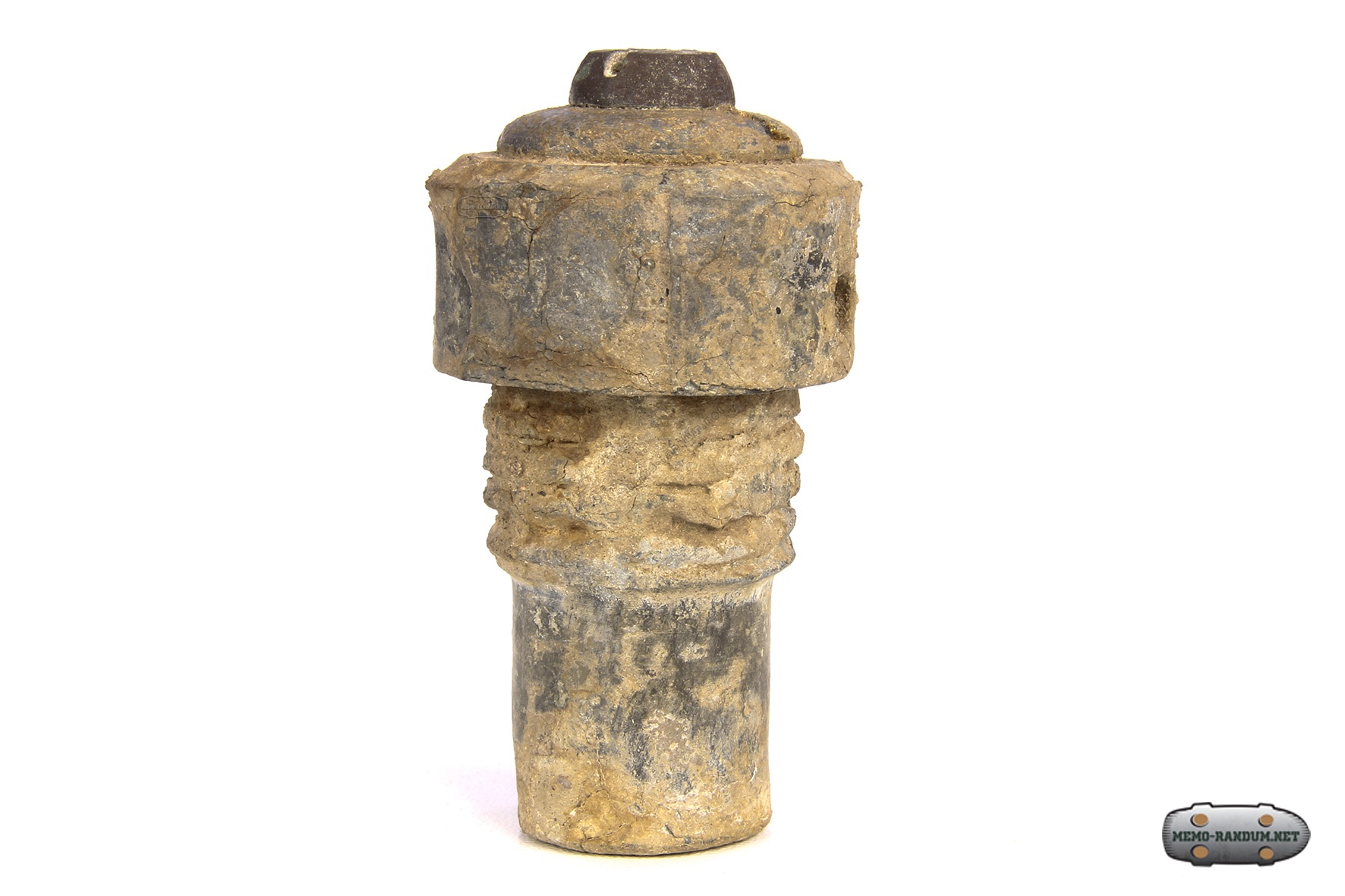

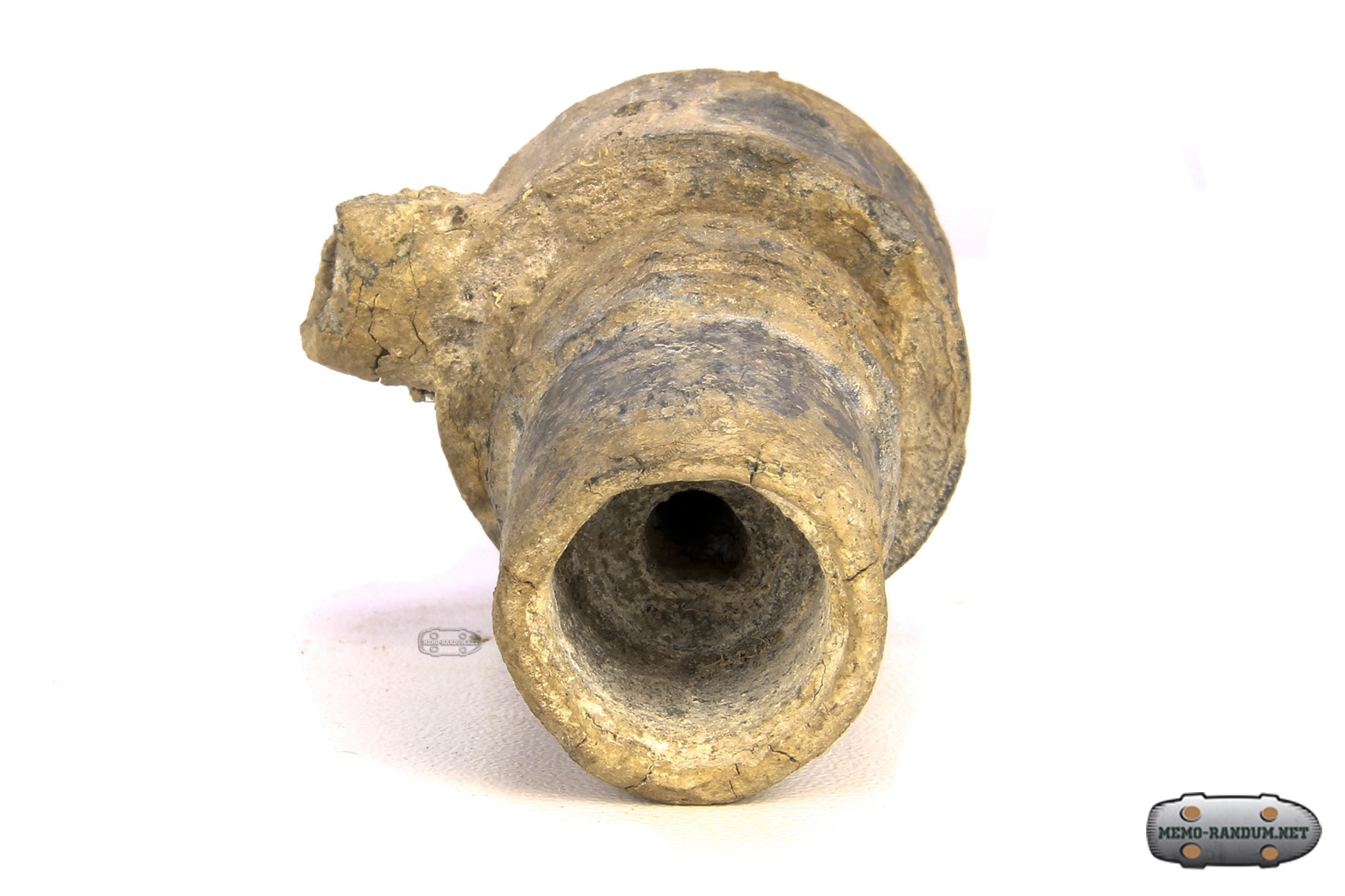

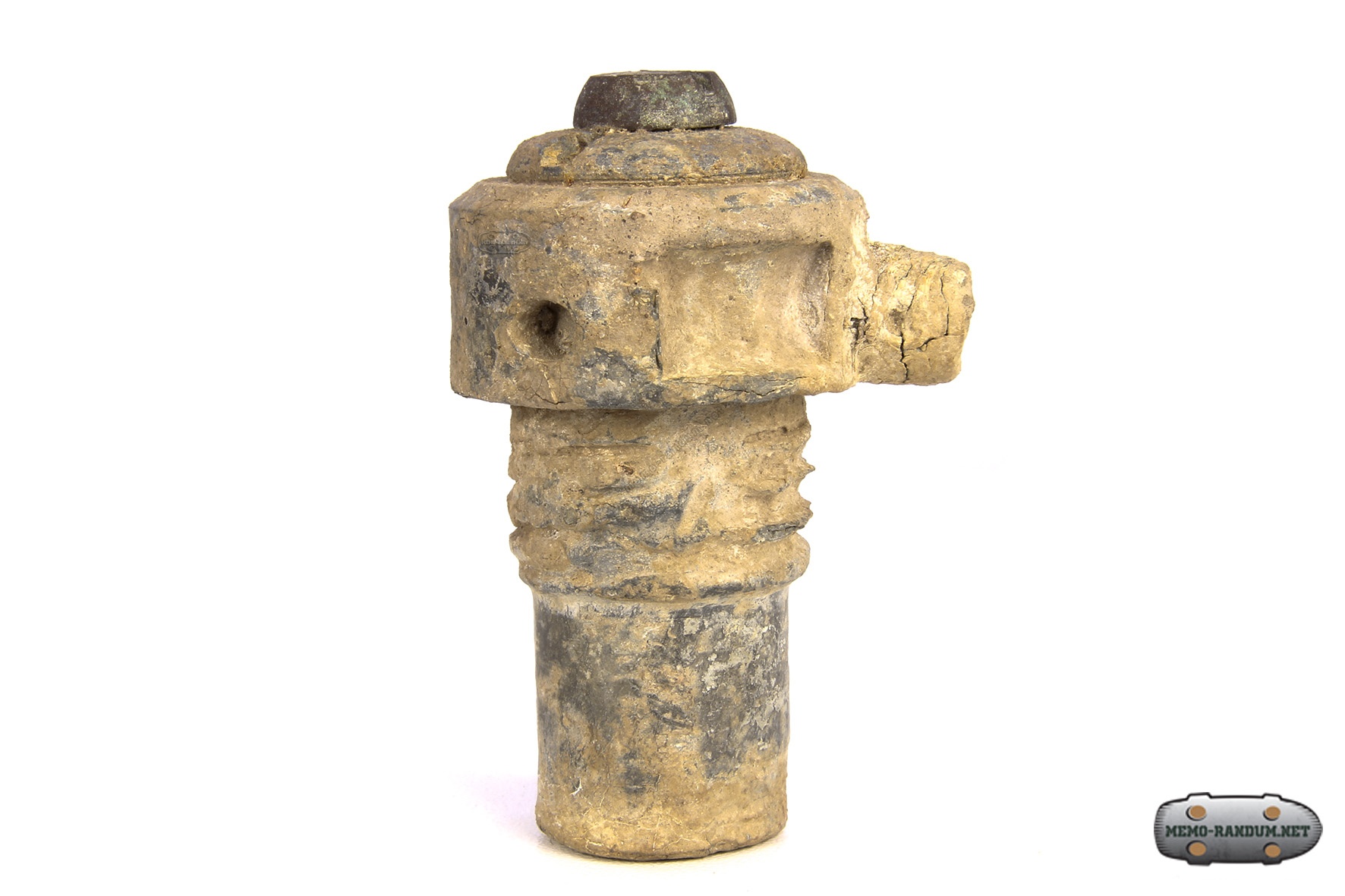

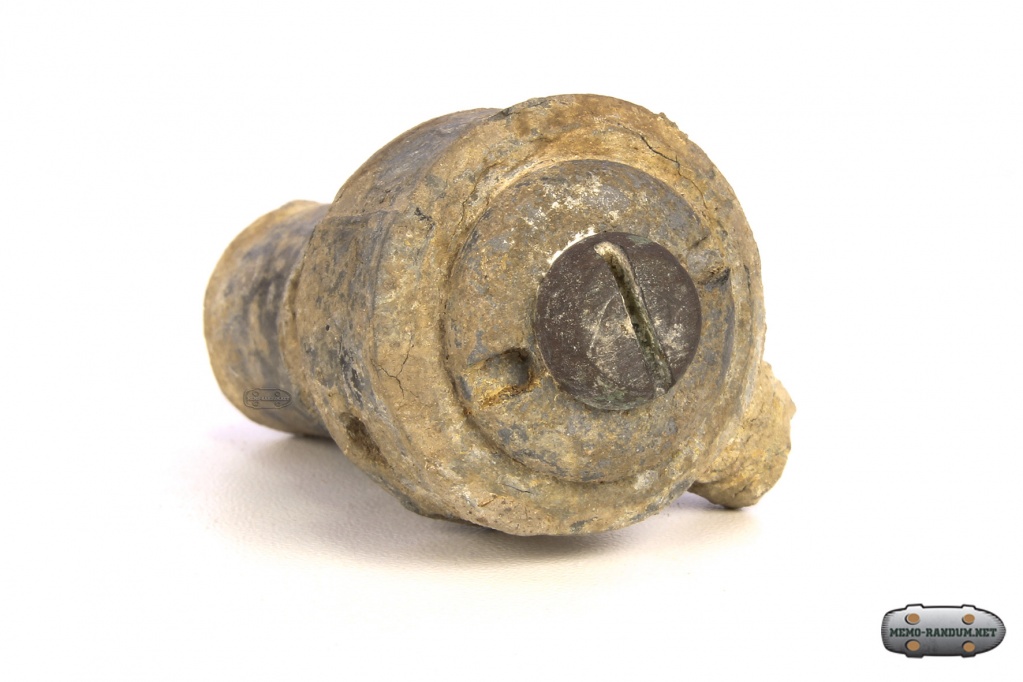

Вышибная ударная трубка

Для практической стрельбы из полевых орудий, снарядами без разрыва, употребляются, так называемые, вышибная ударная трубка, преспособленная к тому, чтобы при попадании снаряда в мишень, трубку выбрасывало из очка действіемъ небольшого вышибного заряда, помещаемого въ снаряд , который при этом остается целым.
При вышибании трубки получается небольшое облако дыма, дающее возможность судить о месте попадания, снаряда.
Вышибные трубки имеют устроиство въ сущности такое-же, какъ и первая русская трубка, только разницею, что трубки эти приготовдяются изъ мягкаго белого сплава, затемъ резьба стебля тела спиливается съ трехъ сторонъ (на подобіе слесарнато метчика) для облегченія вышиба трубки изъ очка снаряда.

(Завадовский "Руководство артиллерии" 1876 г)


выполнена из Свинца, олова и части сурьмы.
Тип№1


За основу взято Ударное приспособление "Прусского образца"

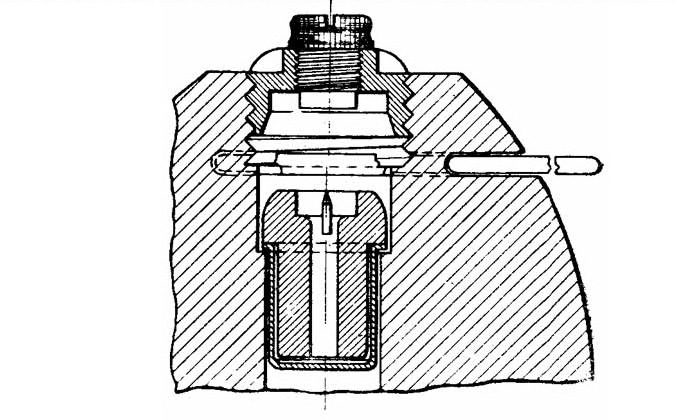

Схема трубки Прусского образца:


Далее выдержка из очерка Рдултловского В.И.:


Заслуженный деятель науки и техники дивинженер В. И. РДУЛТОВСКИЙ ИСТОРИЧЕСКИЙ ОЧЕРК РАЗВИТИЯ ТРУБОК И ВЗРЫВАТЕЛЕЙ ОТ НАЧАЛА ИХ ПРИМЕНЕНИЯ ДО КОНЦА МИРОВОЙ ВОЙНЫ 1914-1918 гг.

В 1863 г. система орудий была введена на вооружение полевой артиллерии и к ней было принято три снаряда:

1) чугунная одностенная граната с готовыми цинковыми выступами и с головной ударной трубкой образца 1863 г., представлявшей собой то же прусское ударное приспособление, но собранное в отдельный корпус;

2) картечная граната подобного же устройства, весом 14,5 фун. с 62 пулями по 13 г, с прямой дистанционной трубкой, и

3) картечь.


В первой русской ударной трубке 1863 г. чека во время хранения удерживалась на месте прядями стопина, пропущенными сквозь канал соска и чеки и обмотанными вокруг головки. При выстреле стопин воспламенялся от пороховых газов, прорывавшихся в зазор между орудием и снарядом, выгорал и освобождал чеку. Во время движения снаряда в орудии трубка не могла вылететь, так как округленный внешний конец ее упирался в стенки канала. Перед дулом орудия она вылетала в сторону и освобождала ударник [Эта же идея применена в современных трубках 'Эрликон' и 'Мадсен']. Капсюльный состав был запрессован в латунный боевой винт, который хранился отдельно. Очко в трубке закрывали цинковым холостым винтом, который перед заряжанием орудия заменялся боевым.


Картечные гранаты были снабжены прямыми дистанционными трубками постоянного времени горения, часть которых была прирезана на дистанцию 100-425 саж. (213-906 м), а часть - на 350- 650 саж. (746-1385 м).

С 1863 г. начались испытания бронзовых нарезных орудий, заряжаемых с казенной части и стреляющих снарядами со свинцовой оболочкой. В 1867 г. эта система была принята для 4-фун. (87-мм) и 9-фун. (107-мм) полевых пушек, стрелявших гранатами и шрапнелями со свинцовой оболочкой, а также и картечью.

Чугунные одностенные гранаты снаряжались черным порохом: 4-фун. граната в 5,75 кг содержала 0,2 кг черного пороха. Гранаты имели трубки образца 1866 г., отличающиеся лишь мелкими подробностями от трубок образца 1863 г. Последние изменения в этой трубке были сделаны в 1875 г.


трубка изображена в окончательном виде (со всеми внесенными изменениями)
