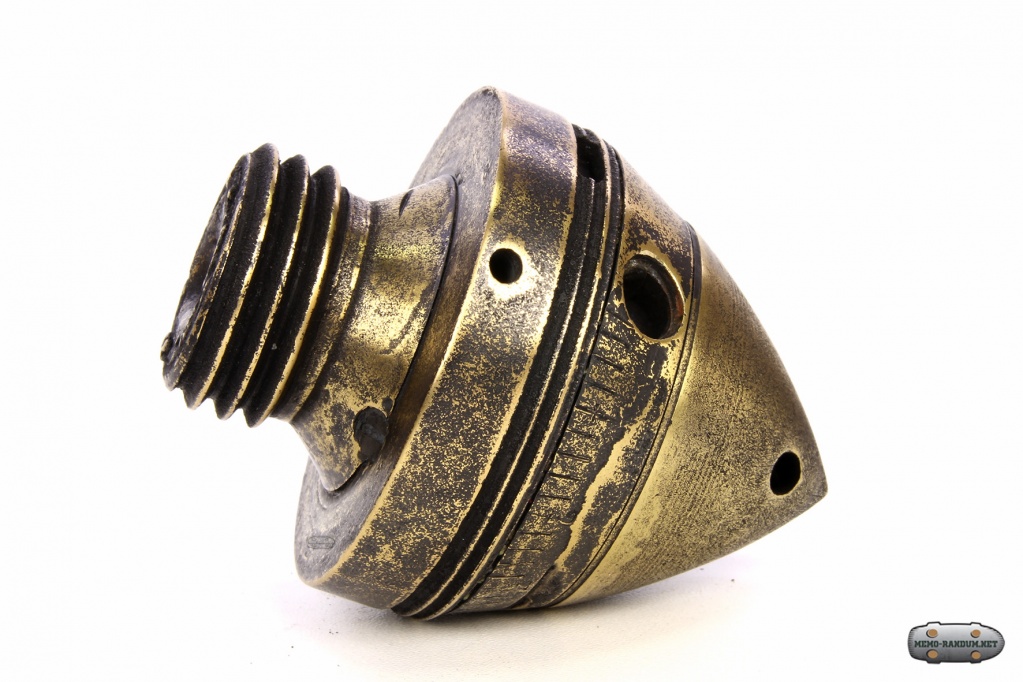

12-сек. дистанционная трубка двойного действия обр. 1891 г.

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.


12-сек. дистанционная трубка двойного действия обр. 1891 г.


12-сек. трубка образца 1891 г. - первая русская трубка двойного действия для шрапнелей к полевым пушкам. Ее главные части аналогичны принятым для дистанционных трубок 1887 г. и ударных 1884 г. Простое соединение двух трубок сделало систему слишком тяжелой (860 г) для полевых снарядов. Tpyбка имела две чеки (для ударного и для дистанционного механизма и латунный штампованный навинтной колпак.



В начале 90-х годов при введении бездымного пороха был выработан улучшенный образец 3,42-дюйм. (87-мм) полевой пушки с поршневым затвором и упругим сошником. Орудие было рассчитано для стрельбы бездымным порохом и наименовано образцом 1895 г. К нему была принята стальная шрапнель с 12-сек. трубкой двойного действия образца 1891 г. Разработка мелинитовой фугасной гранаты не была доведена до конца. При сохранении прежнего калибра можно было на первое время воспользоваться огромными запасами снарядов и трубок к орудиям образца 1877 г.


Однако детальные сведения о новой полевой артиллерии иностранных государств показали, что орудия образца 1895 г. уже устарели.
Источник: ИСТОРИЧЕСКИЙ ОЧЕРК РАЗВИТИЯ ТРУБОК И ВЗРЫВАТЕЛЕЙ ОТ НАЧАЛА ИХ ПРИМЕНЕНИЯ ДО КОНЦА МИРОВОЙ ВОЙНЫ 1914-1918 гг.
                  Автор- Заслуженный деятель науки и техники дивинженер В. И. РДУЛТОВСКИЙ
