12-сек. дистанционная трубка обр. 1880 г.

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.


12-сек. дистанционная трубка обр. 1880 г.

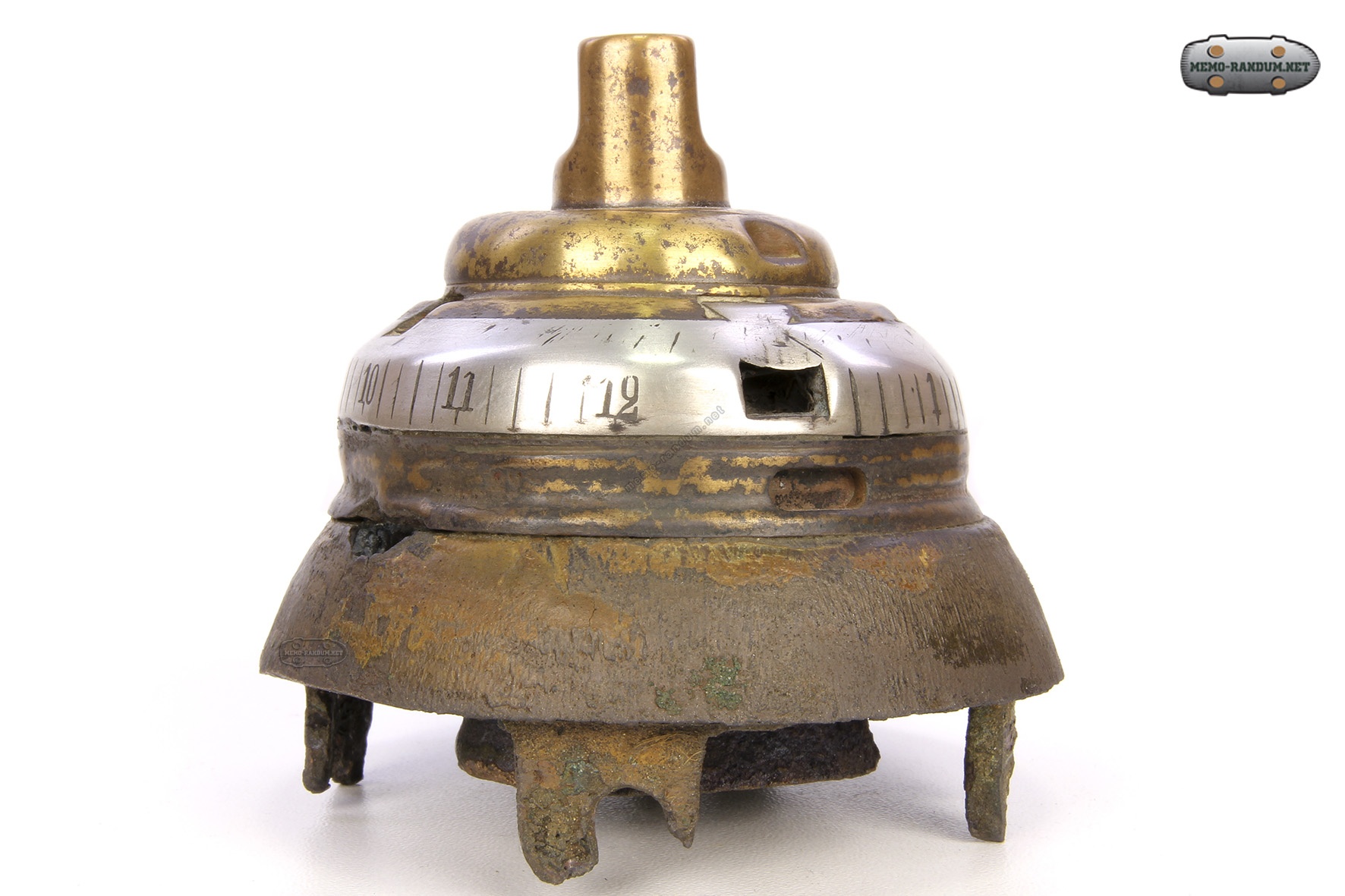

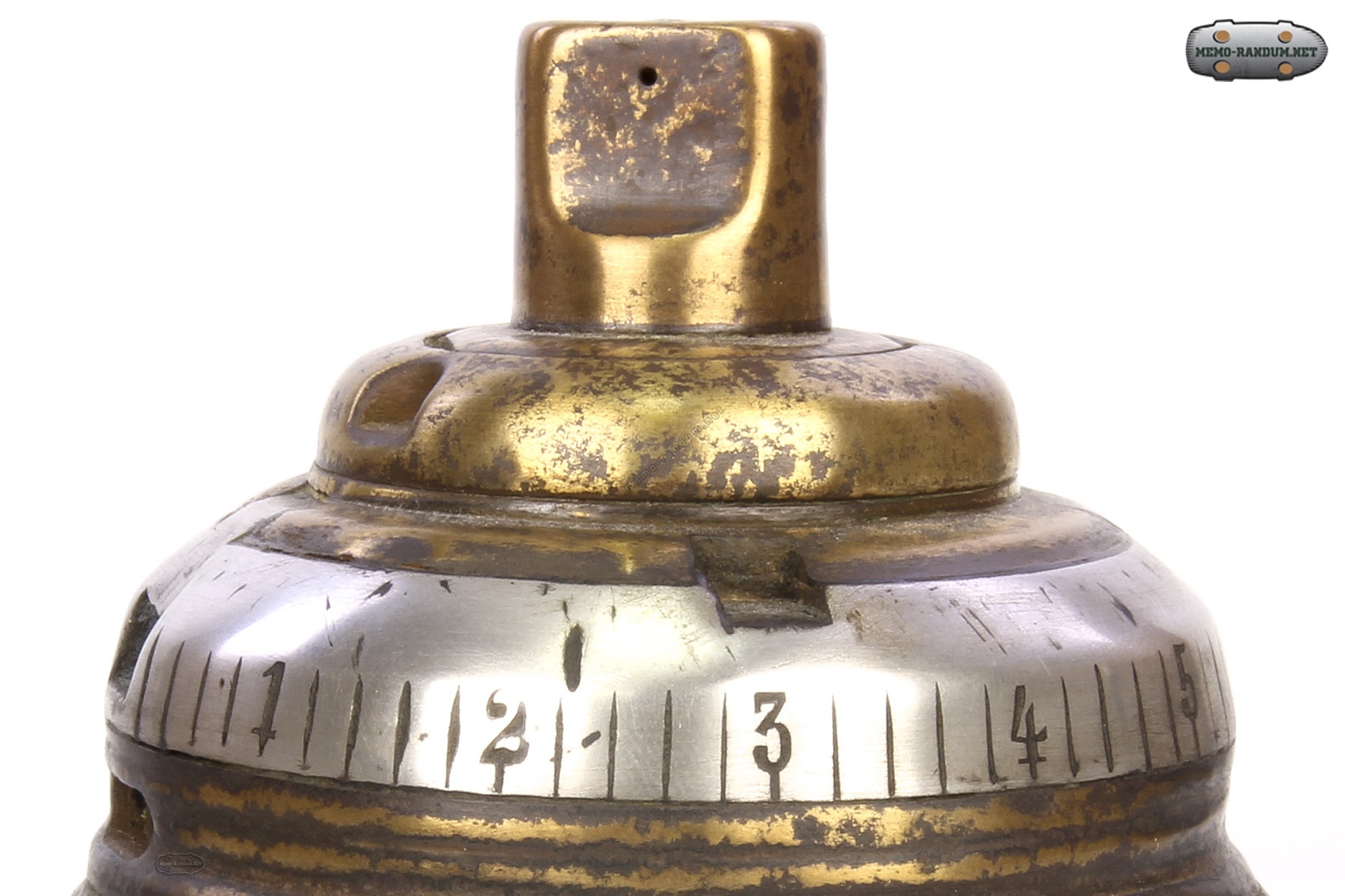

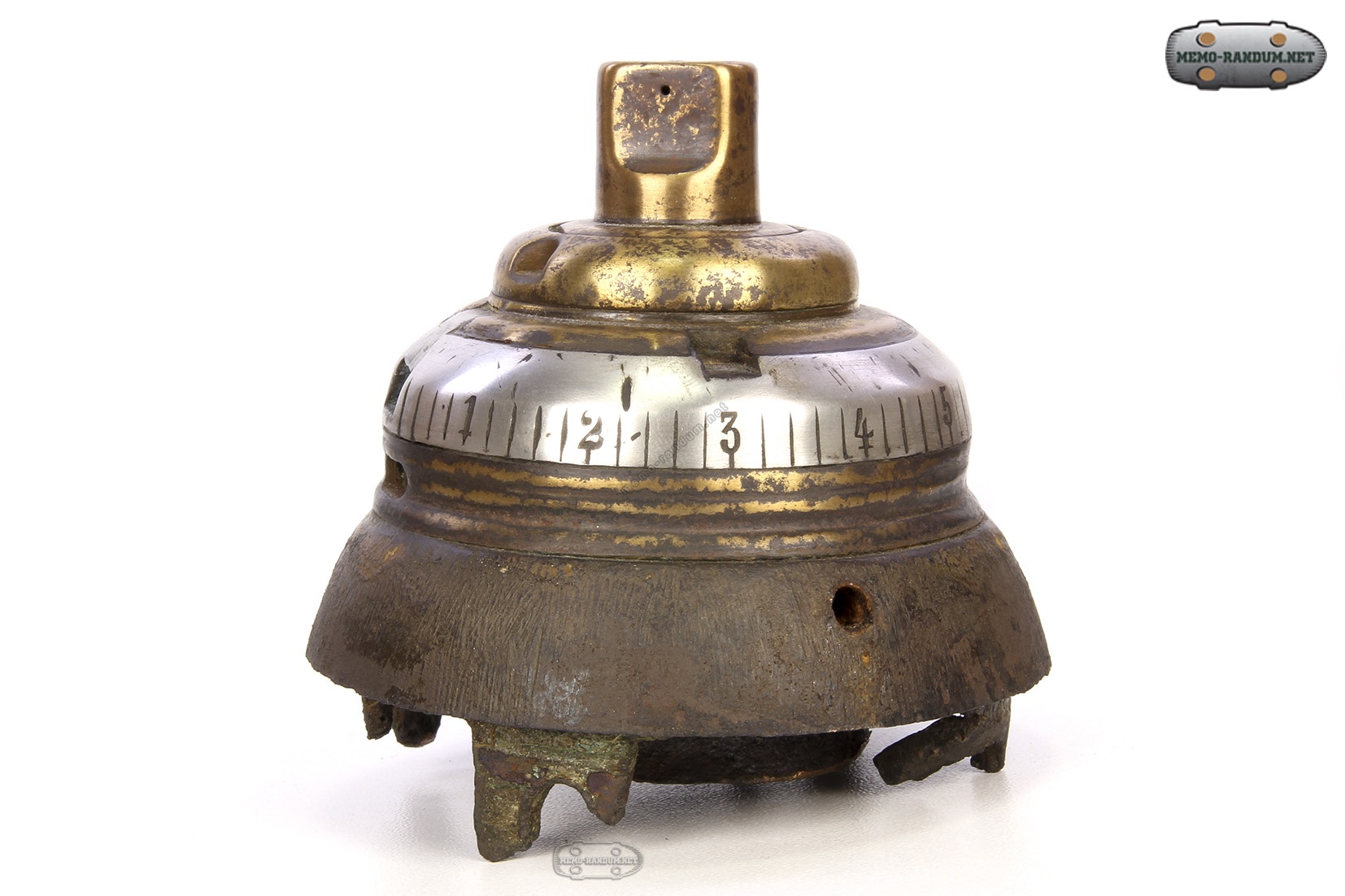

12-сек. трубка образца 1880 г. (фиг. 23) с плоской головкой и отдельным боевым винтом. Стебель трубки латунный, дистанционное кольцо - из сплава олова с сурьмой. Латунный штампованный навинтной колпак. Трубка заменила 10-сек. трубку для полевых шрапнелей.


На схеме видна укупорка и штампованный навитой колпак.



В первое десятилетие после войны разрабатывалось много образцов дистанционных трубок, но для полевой артиллерии было выработано и принято лишь два типа:

1) 12-сек. трубка образца 1880 г. с плоской головкой и отдельным боевым винтом и

2) 12-сек. трубка образца 1887 г. с оживальной головкой и внутренним боевым винтом (дистанционным ударником) по типу 10-сек трубки.


vzriv_12 sec_1880_gif.gif
