Прямая латунная трубка постоянного времени горения

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.


Прямая дистанционная трубка постоянного времени горения

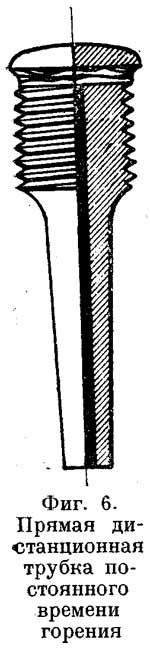

В 1860 г. была разработана 4-фун. (3,42-дюйм. или 81-мм) полевая пушка, заряжавшаяся с дула и стрелявшая чугунными снарядами с готовыми цинковыми выступами при начальной скорости снаряда около 320 м/сек. Сначала были приняты к ней только гранаты весом 11,5 фун. (4,72 кг) с прямыми латунными трубками постоянного времени горения (фиг. 6), но затем эти трубки были заменены ударным приспособлением 'прусского образца', собиравшимся в очке снаряда.

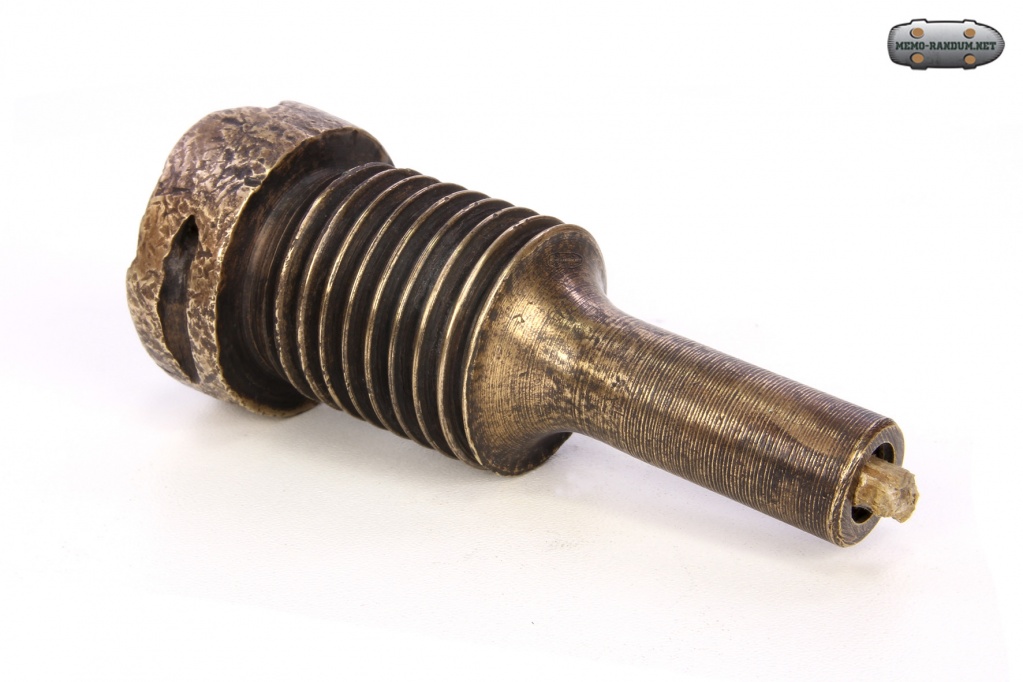

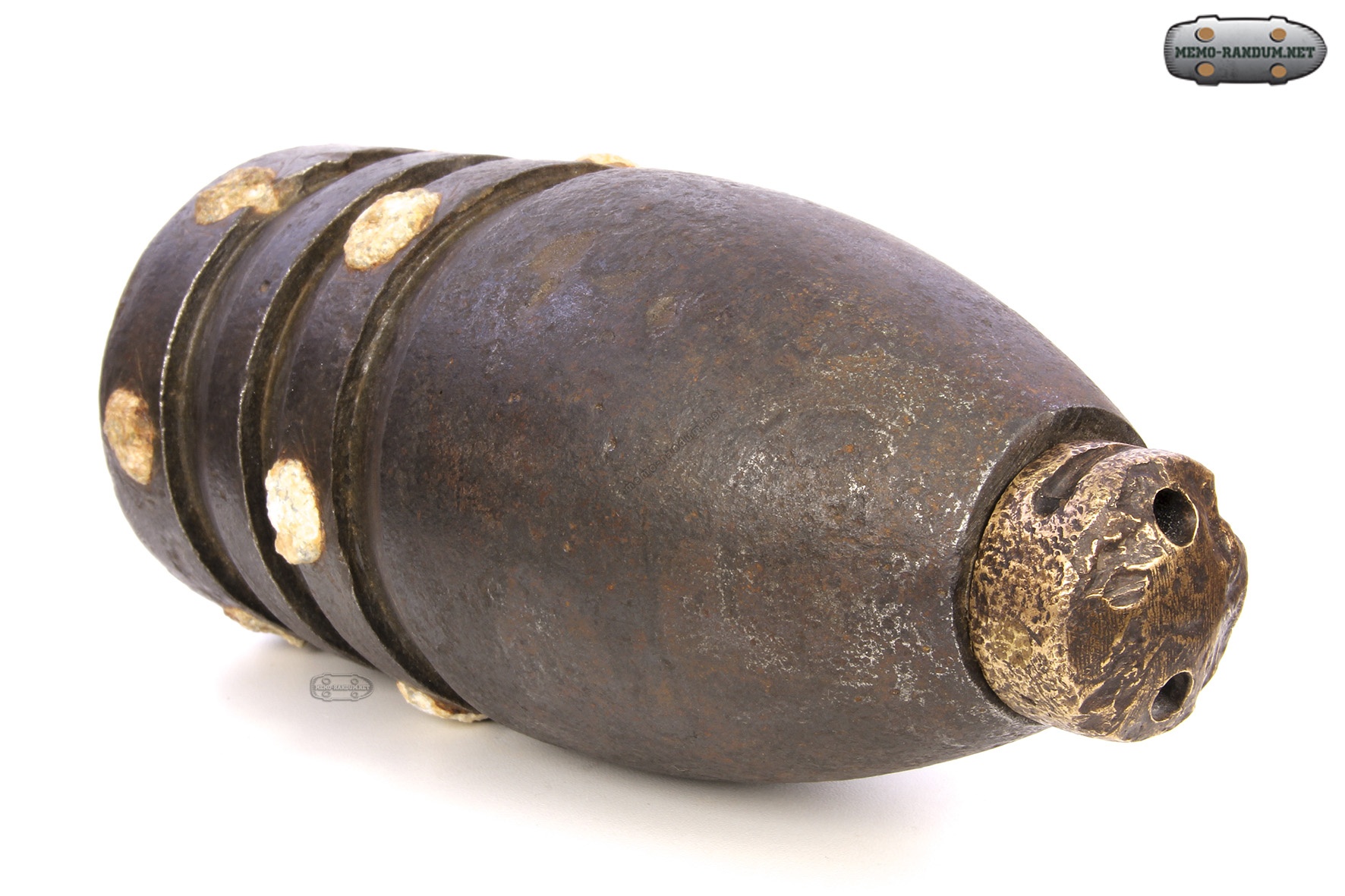

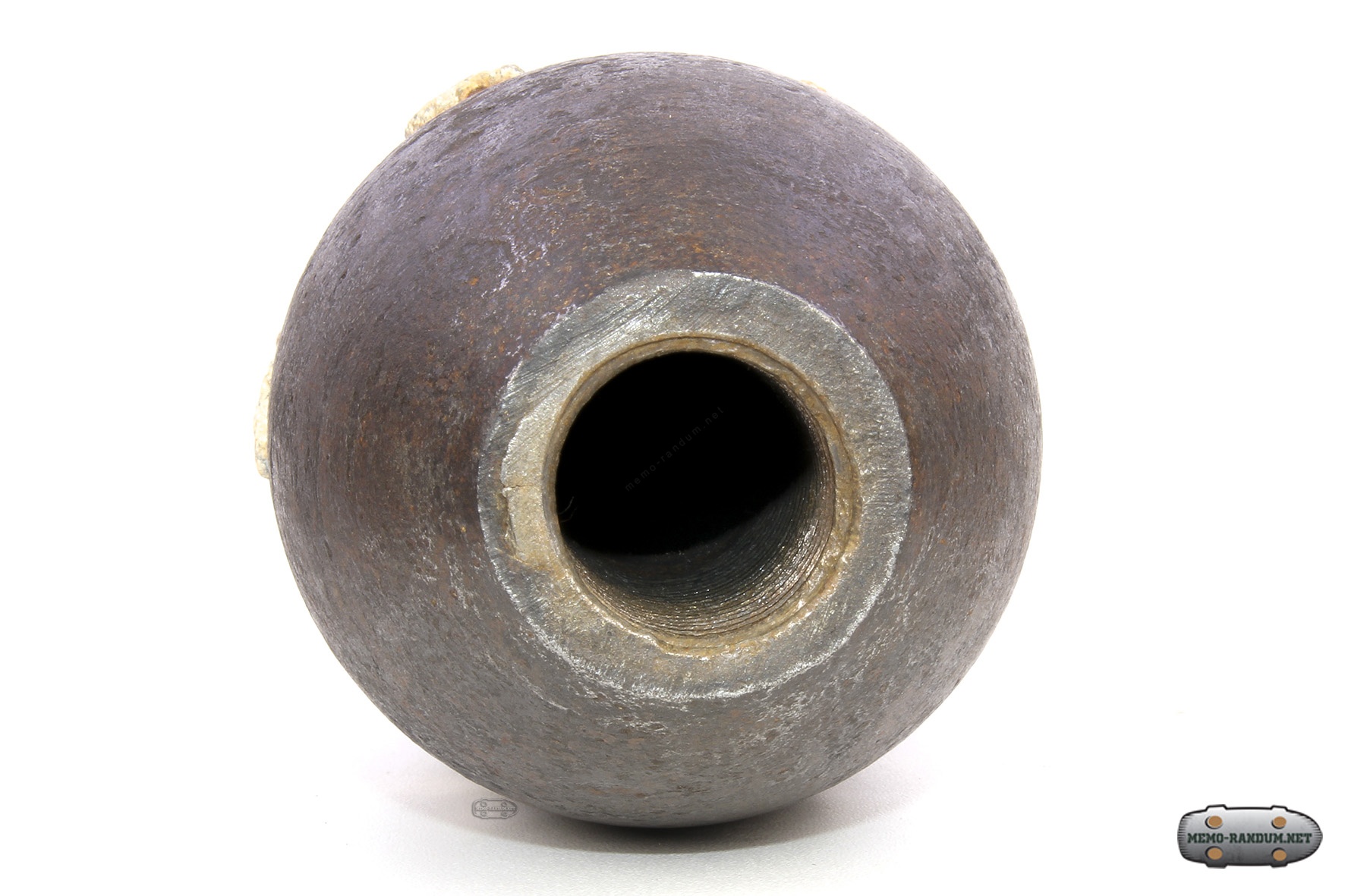

Данный образец трубки был ввинчен в практический снаряд. Внутри снаряда находились опилки, смешанные с песком.В трубку была вбита деревянная щепка (видна на фотографии).

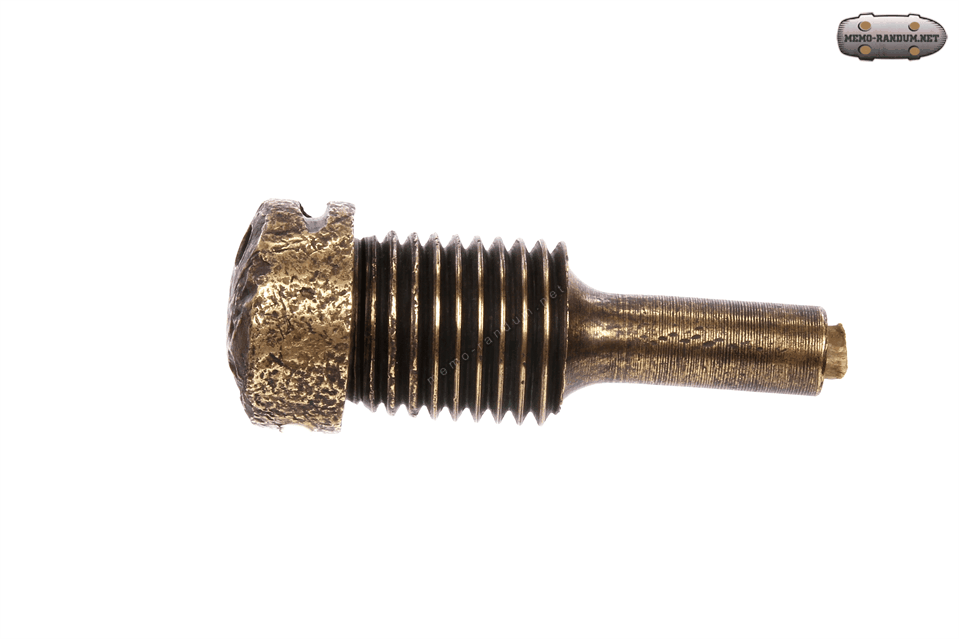

Интересно, что внутренняя часть хвоста трубки имеет резьбу. Назначение резьбы, не раскрыто. На схемах и чертежах, резьба отсутствует.
