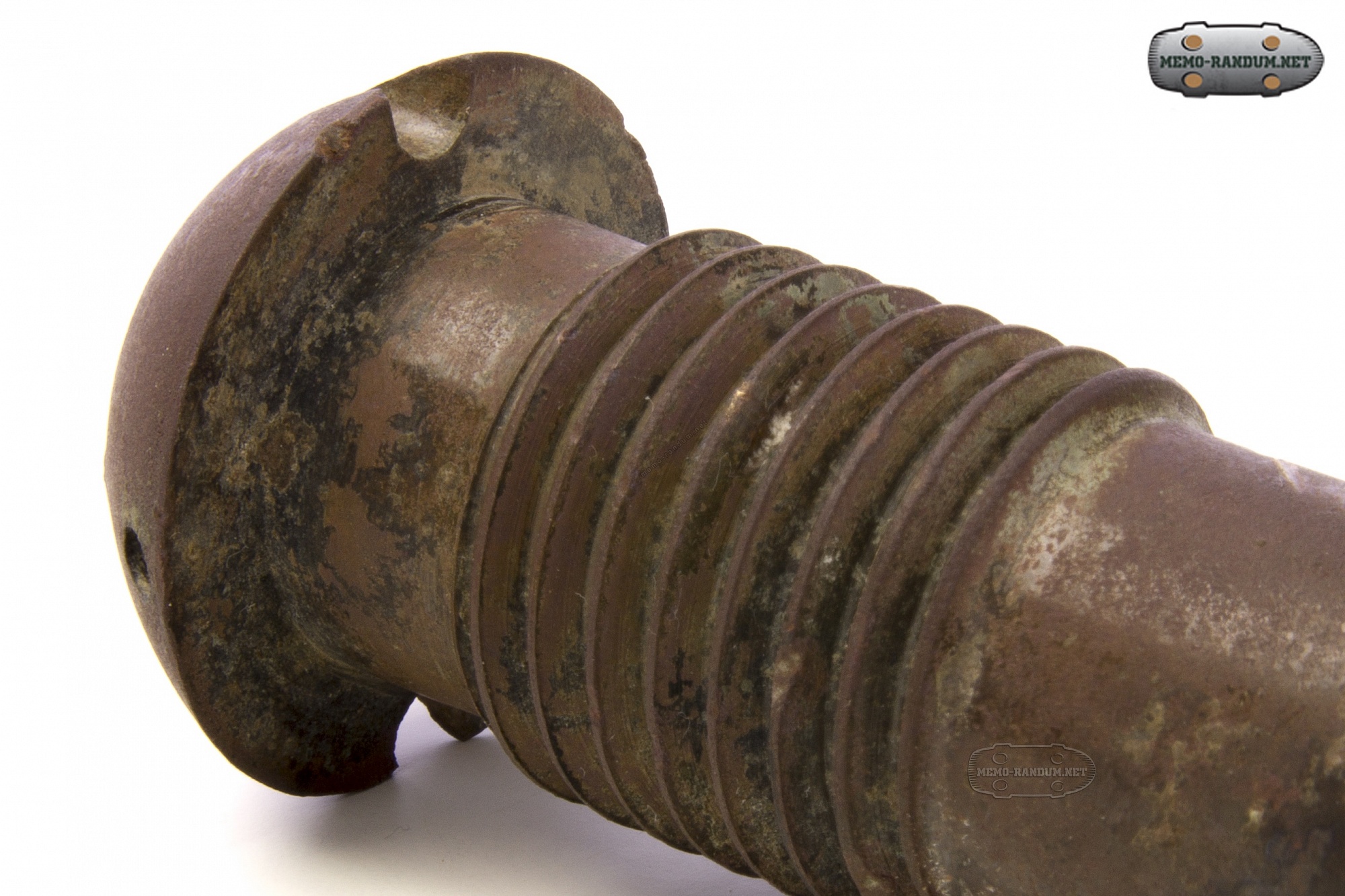

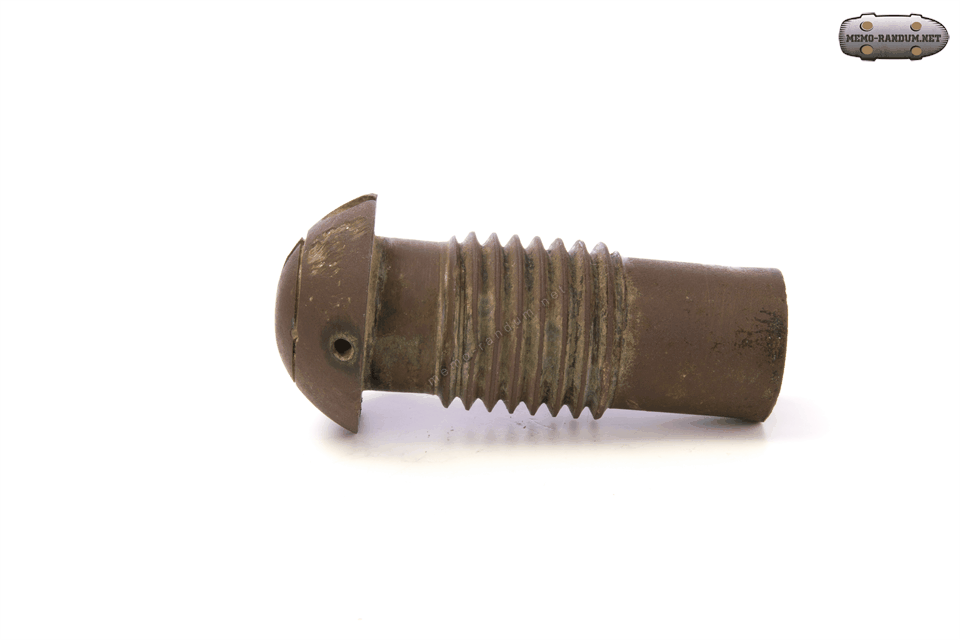

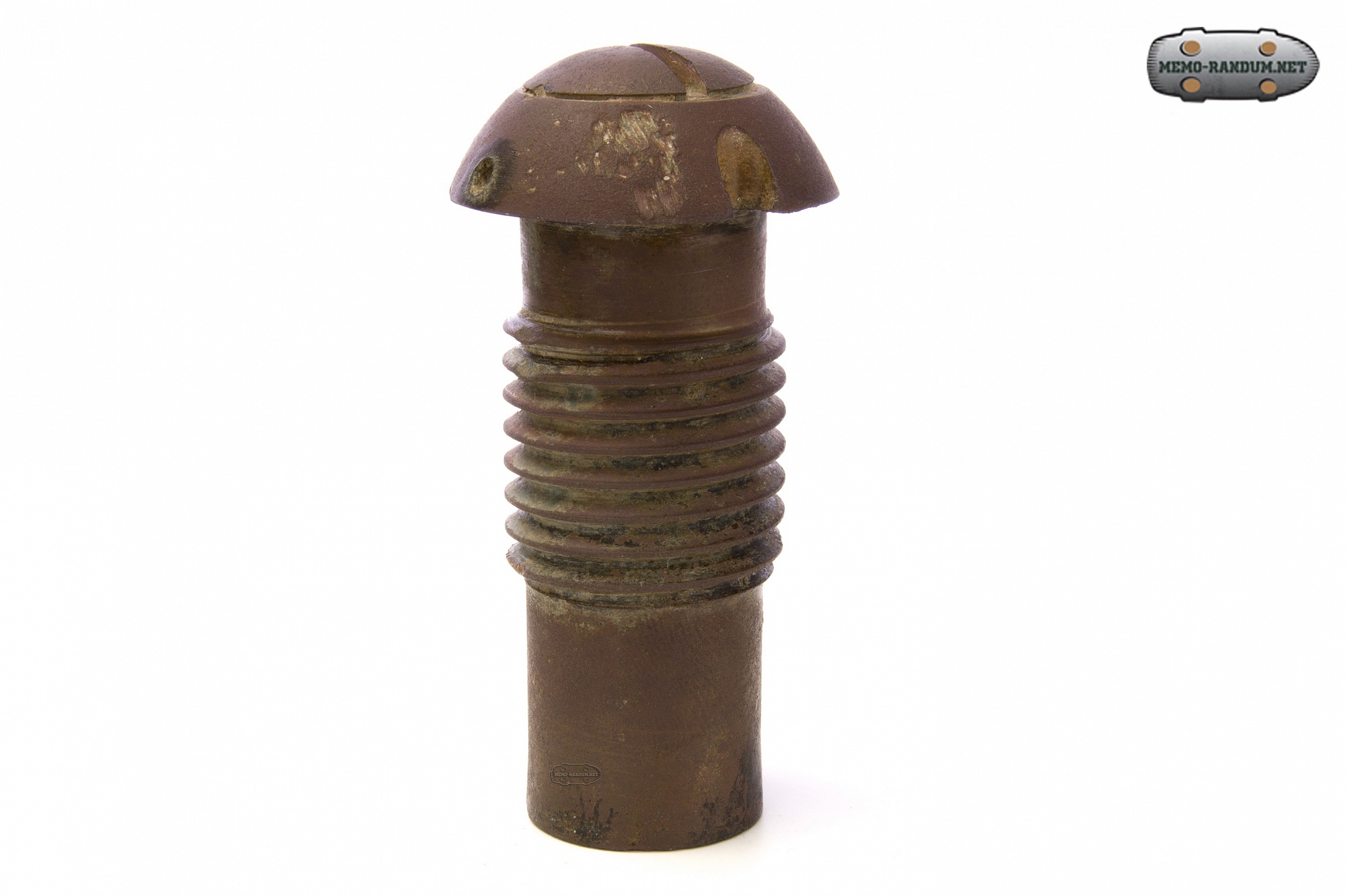

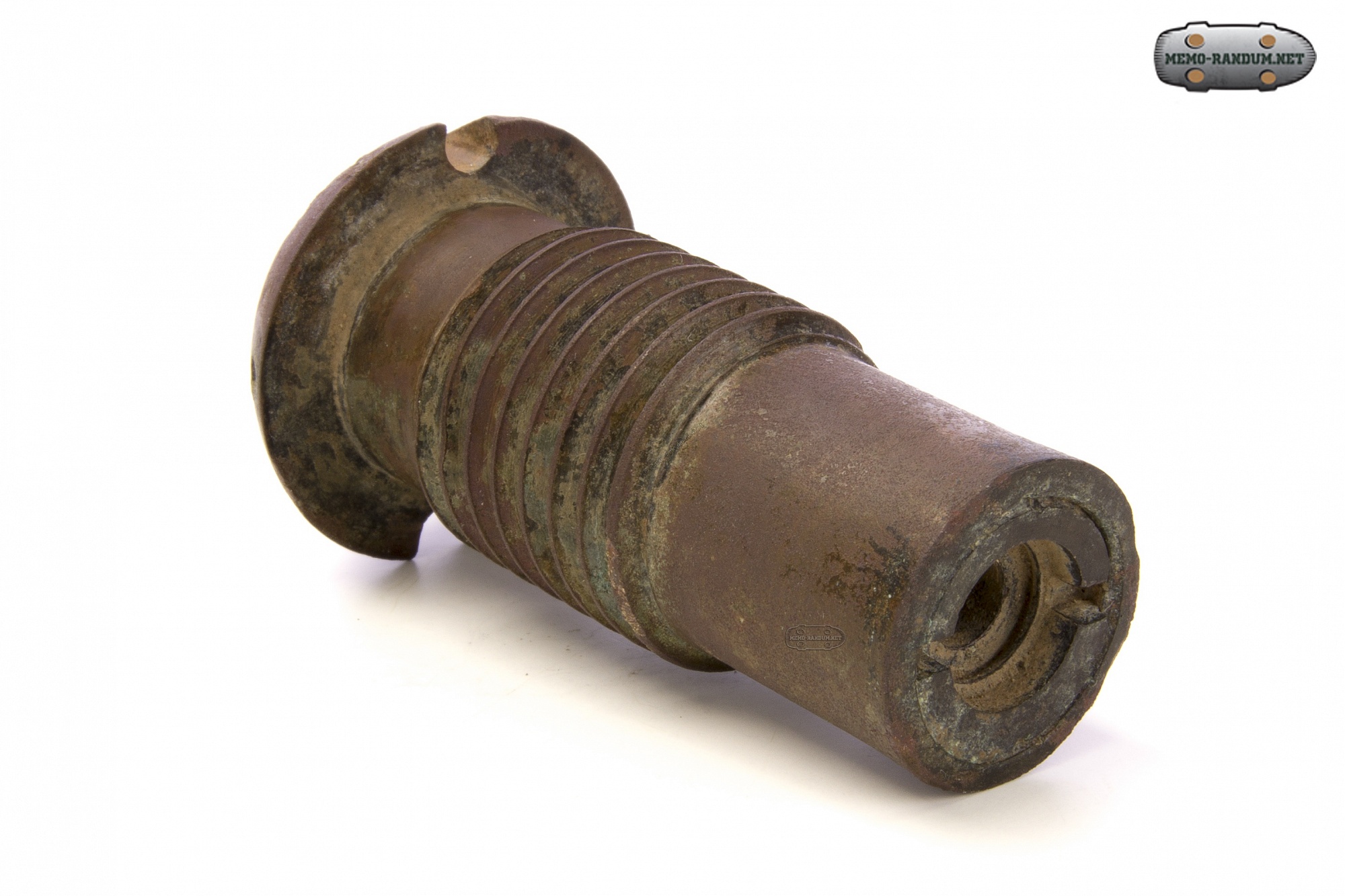

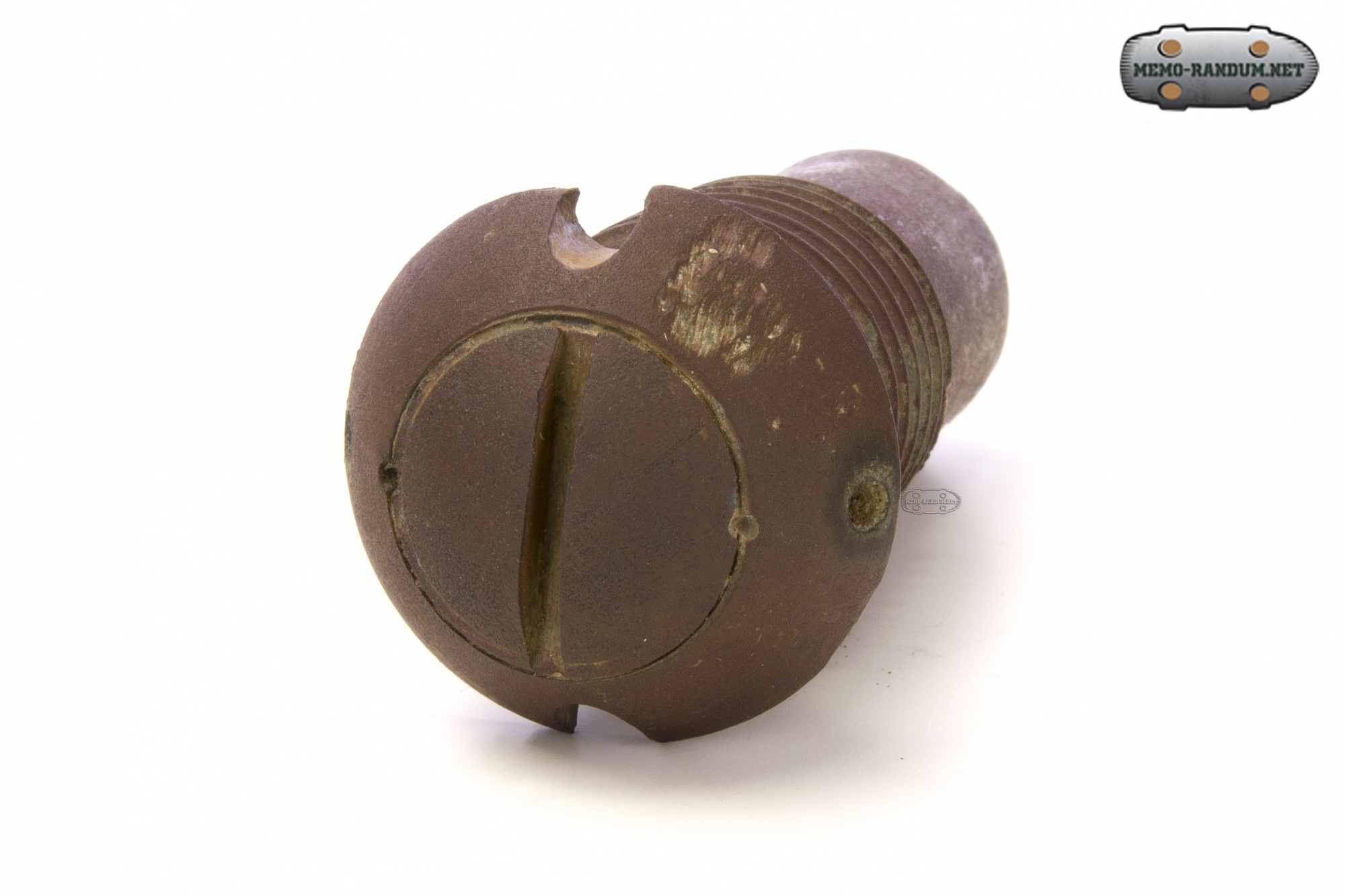

Неопознанная разновидность ударной трубки Филимонова

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.


Неопознанная разновидность ударной трубки Филимонова


Ударная трубка обр.1884г Филимонова
В России после больших полигонных и войсковых испытаний была разработана подполковником Филимоновым новая головная ударная трубка, получившая наименование трубки обр. 1884 г. Эта трубка, кроме ударника с капсюлем и контрпредохранительной пружины, имела 'оседающее тело' с жалом, удерживаемое в верхнем положении чекой и лапчатым предохранителем. При выстреле оседающее тело перемещалось вниз до упора в кольцевой выступ корпуса трубки и удерживалось в таком положении лапчатым предохранителем, в результате чего при ударе снаряда в преграду ударник производил накол капсюля на жало.

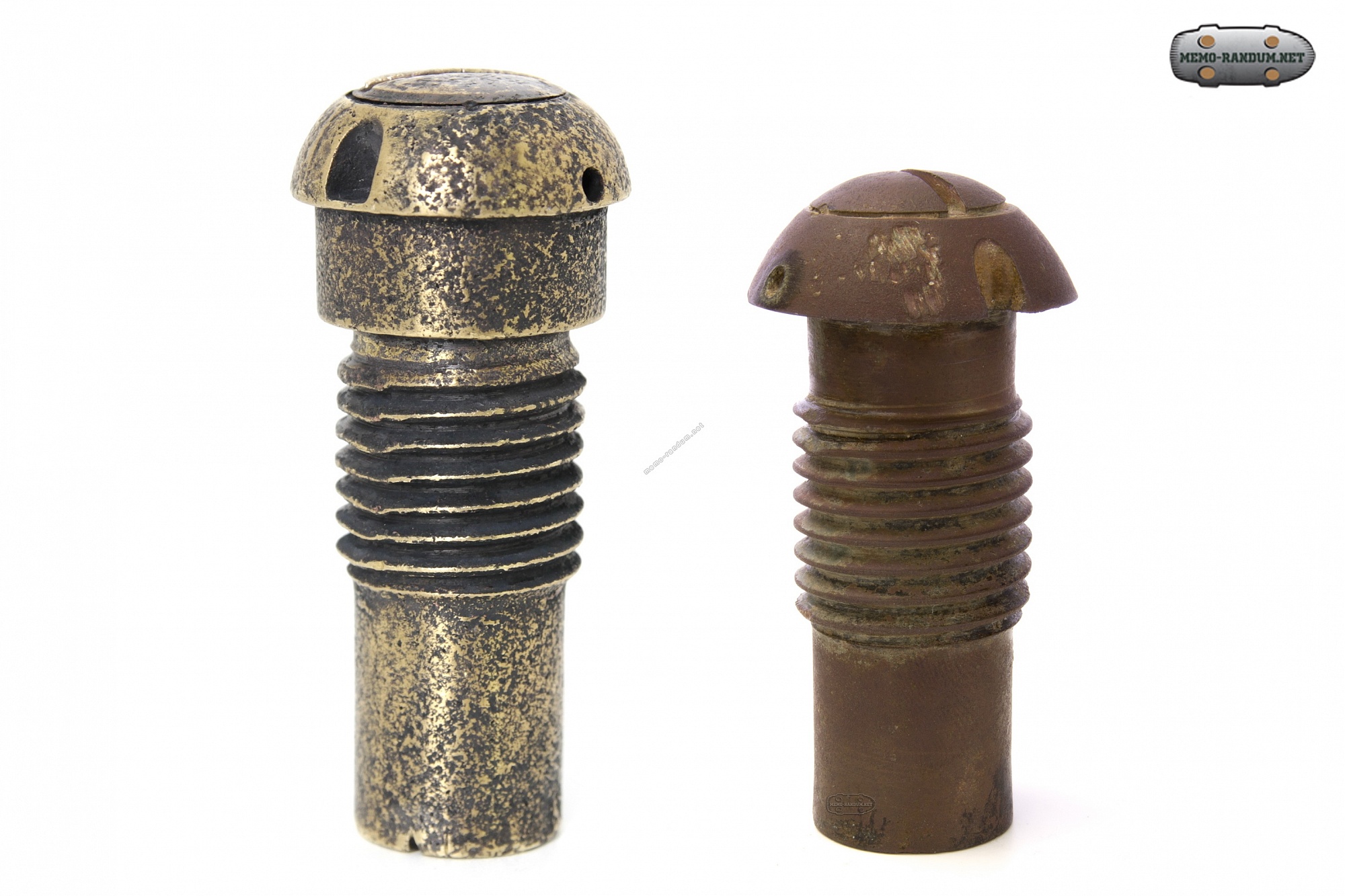

Две трубки 1884 для сравнения.

Эта трубка явилась значительным шагом вперед по сравнению с первыми ударными трубками и превзошла их как по безопасности в обращении и надежности при стрельбе, так и по простоте приемов при заряжании. Вследствие этого трубка обр. 1884 г. в различных модификациях просуществовала на вооружении русской артиллерии свыше двадцати лет, а сохранившийся запас этих трубок был использован в период мировой войны 1914-1918 гг. взамен сложных образцов новых взрывателей, производство которых не поспевало за нуждами фронта. (Курс Артиллерии Том 2 - Третьяков Г.М.)
Все части трубки собраны в латунной коробке. При окончательном снаряжении снаряда трубка ввинчивается в головное очко снаряда. Для безопасности оседающий цилиндр с жалом удерживается на чеке. Перед заряжанием чека выдергивается, а оседающий цилиндр удерживается в своем верхнем помещении пружинным лапчатом предохранителем, опирающимся на перегородку коробки. При смещении снаряда при выстреле оседающий цилиндр по инерции отстает от движения трубки и, преодолев сопротивление лапчатого предохранителя, переходит в среднее помещение коробки трубки, причем прямые лапки предохранителя упрутся в перегородку коробки с задней ее стороны и воспрепятствуют цилиндру проскочить обратно в переднее помещение.
Проскакивание это может произойти как вследствие тормозящего действия (которому цилиндр не подвергается) силы сопротивления воздуха на снаряд, так и вследствие действия упругого удара его о перегородку. С переходом цилиндра в среднее помещение коробки расстояние между калом цилиндра и капсюлем ударника заметно уменьшалось, благодаря чему трубка становилась более чувствительной, быстродействующей, так как для прохождения этого расстояния потребуется меньше времени.
Ударник удерживается во время полета снаряда в заднем положении предохранительной пружиной.
При встрече с преградой произойдет уменьшение скорости движения снаряда и ударник; преодолев по инерции сопротивление предохранитель ной пружины, наколется капсюлем ударного состава на жало оседающего цилиндра; получится луч огня, который через отверстие в дне коробки сообщится разрывному заряду снаряда.
Эта трубка основательно была продумана во всех деталях и работала очень хорошо. В ней предусмотрены различного рода предохранители и она с точки зрения оснований устройства трубок не утратила своего значения и в настоящее время.

Единственный ее недочет - наличие чеки - не вызывал особых нареканий и чеки в трубках находят себе применение и в настоящее время.

Источник: ИСТОРИЧЕСКИЙ ОЧЕРК РАЗВИТИЯ ТРУБОК И ВЗРЫВАТЕЛЕЙ ОТ НАЧАЛА ИХ ПРИМЕНЕНИЯ ДО КОНЦА МИРОВОЙ ВОЙНЫ 1914-1918 гг.
Заслуженного деятеля науки и техники дивинженера В. И. РДУЛТОВСКОГО
