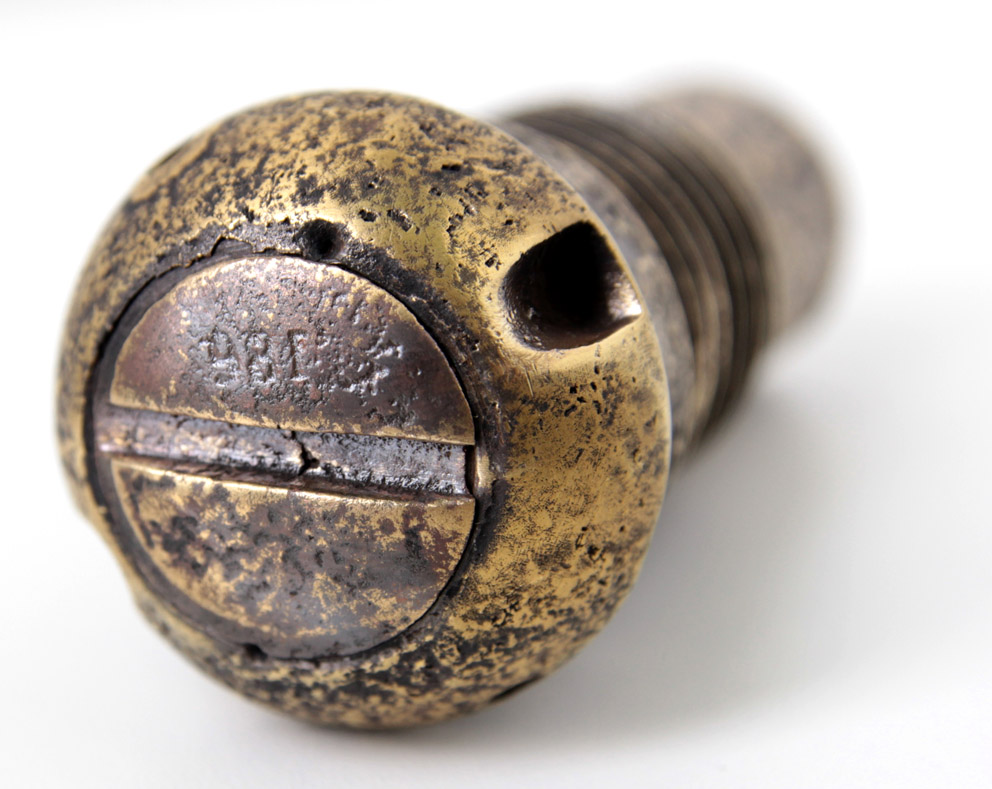

Ударная трубка обр. 1884 г. конструкции подполковника Филимонова

---

Ударная трубка обр. 1884 г. конструкции подполковника Филимонова

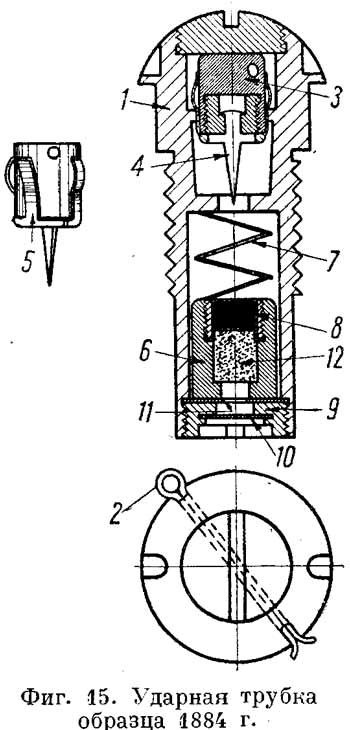

Все части трубки собраны в латунной коробке. При окончательном снаряжении снаряда трубка ввинчивается в головное очко снаряда. Для безопасности оседающий цилиндр с жалом удерживается на чеке. Перед заряжанием чека выдергивается, а оседающий цилиндр удерживается в своем верхнем помещении пружинным лапчатом предохранителем, опирающимся на перегородку коробки. При смещении снаряда при выстреле оседающий цилиндр по инерции отстает от движения трубки и, преодолев сопротивление лапчатого предохранителя, переходит в среднее помещение коробки трубки, причем прямые лапки предохранителя упрутся в перегородку коробки с задней ее стороны и воспрепятствуют цилиндру проскочить обратно в переднее помещение.

Проскакивание это может произойти как вследствие тормозящего действия (которому цилиндр не подвергается) силы сопротивления воздуха на снаряд, так и вследствие действия упругого удара его о перегородку. С переходом цилиндра в среднее помещение коробки расстояние между калом цилиндра и капсюлем ударника заметно уменьшалось, благодаря чему трубка становилась более чувствительной, быстродействующей, так как для прохождения этого расстояния потребуется меньше времени.

  Ударник удерживается во время полета снаряда в заднем положении предохранительной пружиной. При встрече с преградой произойдет уменьшение скорости движения снаряда и ударник; преодолев по инерции сопротивление предохранитель ной пружины, наколется капсюлем ударного состава на жало оседающего цилиндра; получится луч огня, который через отверстие в дне коробки сообщится разрывному заряду снаряда.

Эта трубка основательно была продумана во всех деталях и работала очень хорошо. В ней предусмотрены различного рода предохранители и она с точки зрения оснований устройства трубок не утратила своего значения и в настоящее время.
Единственный ее недочет - наличие чеки - не вызывал особых нареканий и чеки в трубках находят себе применение и в настоящее время.
Источник: ИСТОРИЧЕСКИЙ ОЧЕРК РАЗВИТИЯ ТРУБОК И ВЗРЫВАТЕЛЕЙ ОТ НАЧАЛА ИХ ПРИМЕНЕНИЯ ДО КОНЦА МИРОВОЙ ВОЙНЫ 1914-1918 гг.
Заслуженного деятеля науки и техники дивинженера В. И. РДУЛТОВСКОГО
