Русская ударная трубка обр. 1863 г.

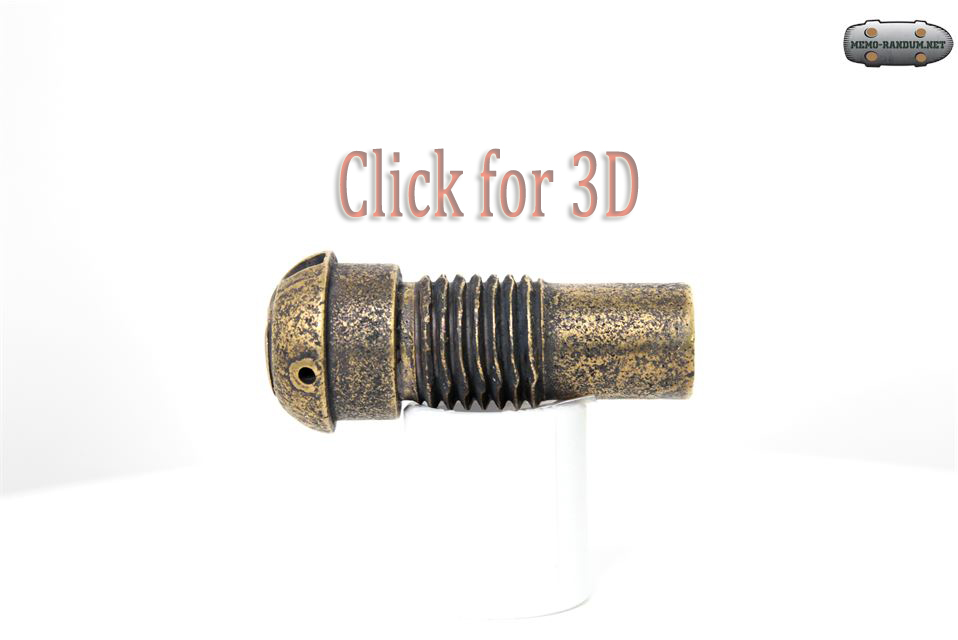

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

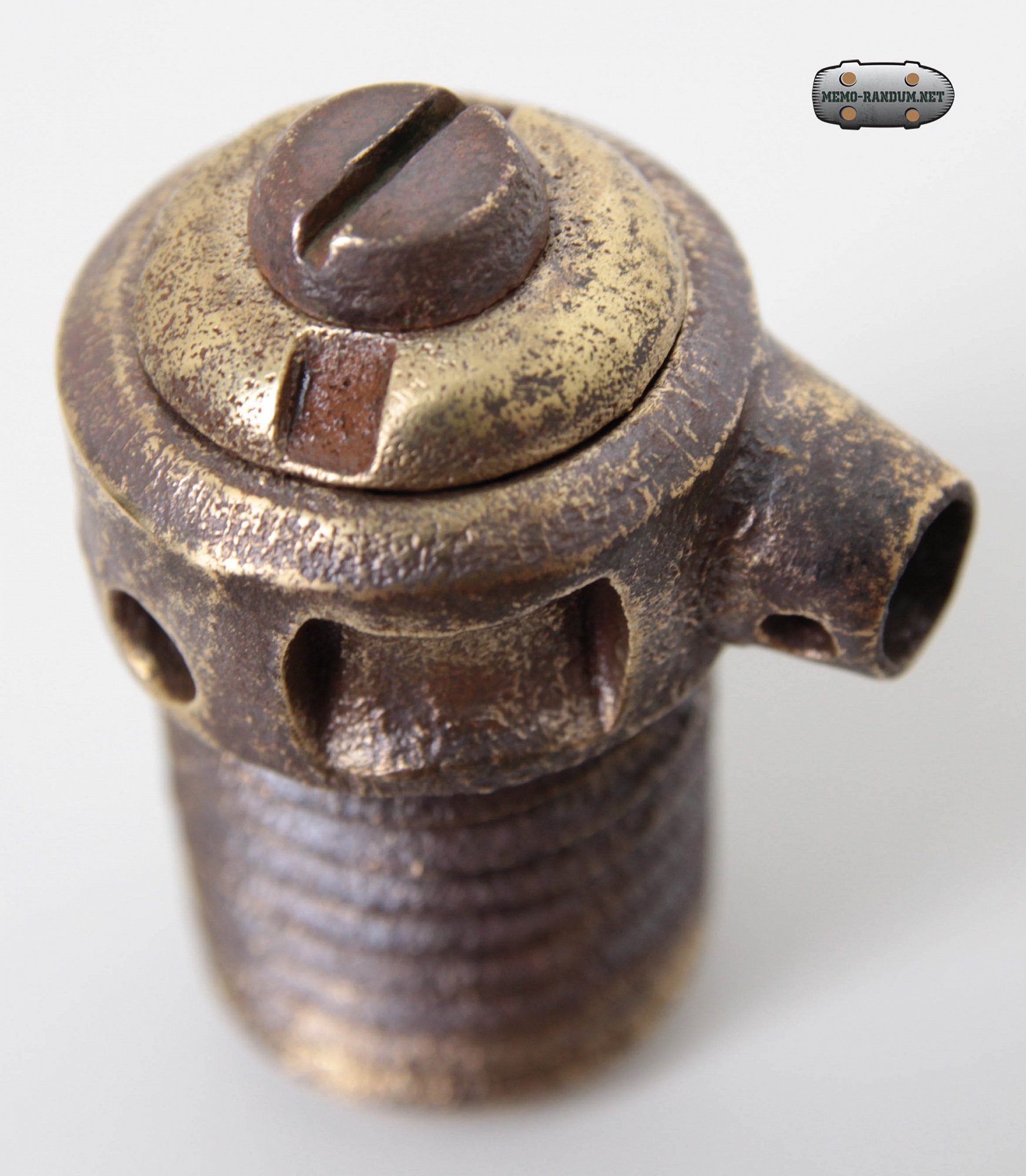

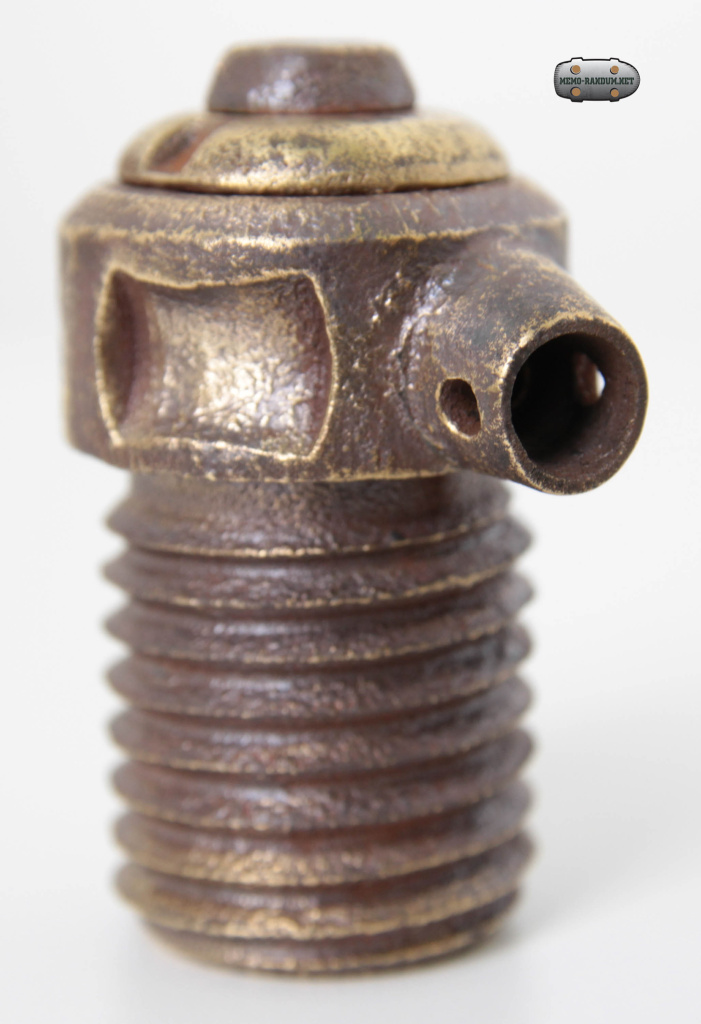

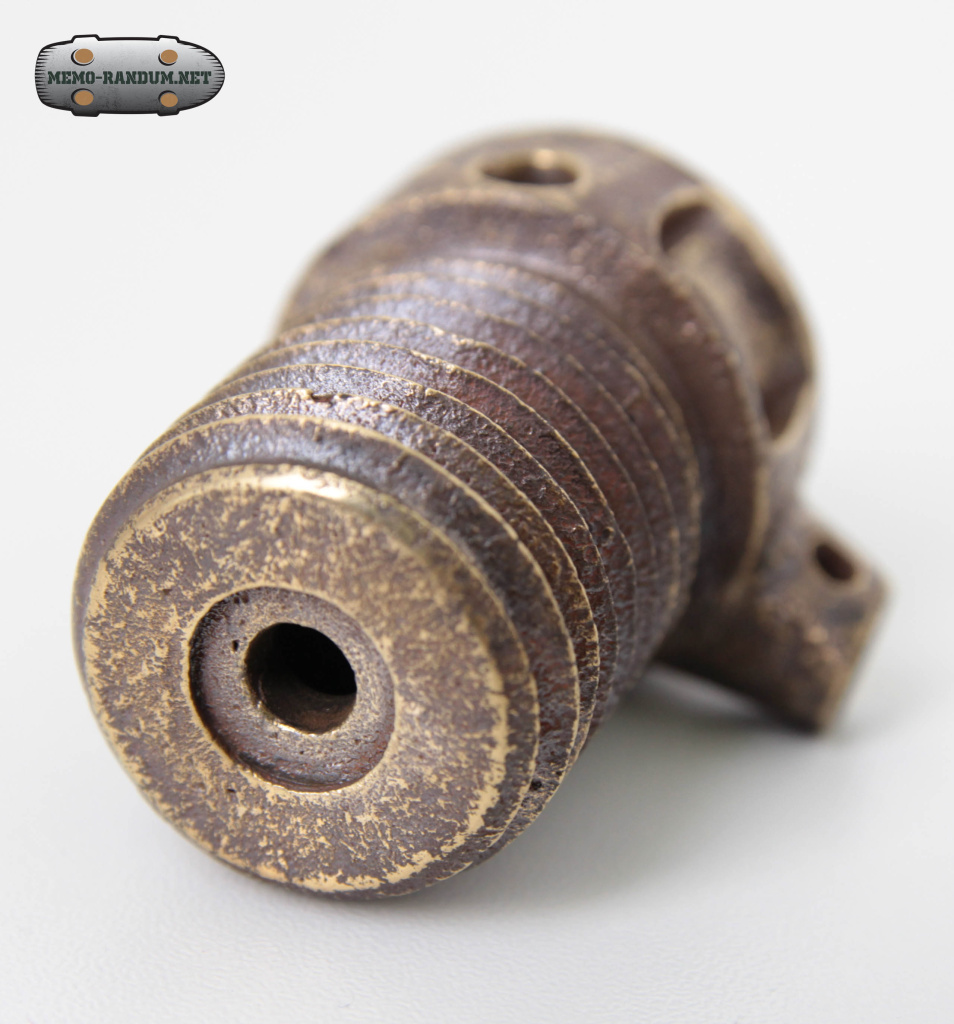

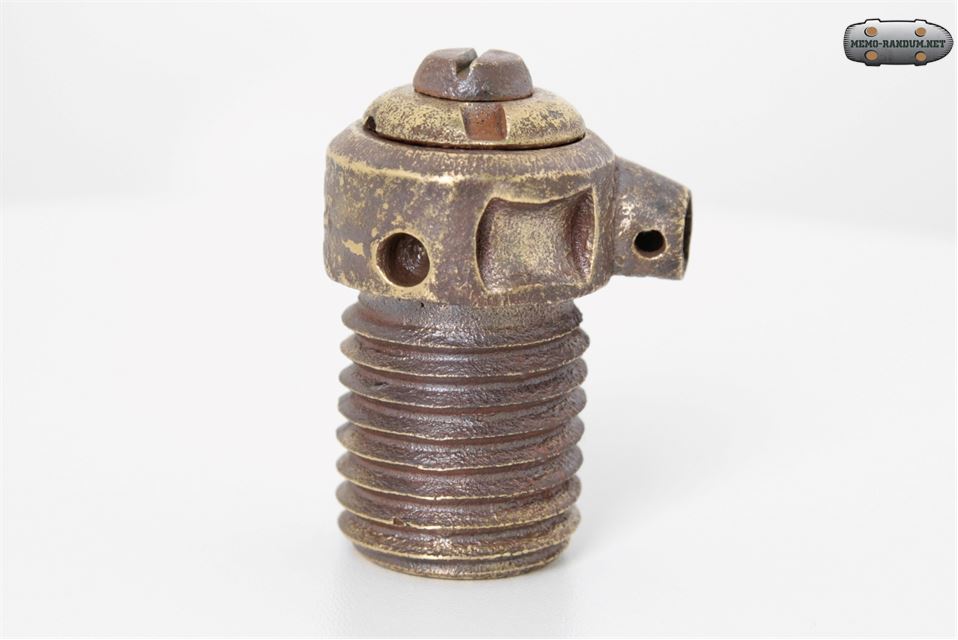

Первая русская ударная трубка обр. 1863 г.
(По устройству была аналогична трубке, введенной в Пруссии по предложению Неймана)
Принята на вооружение русской артиллерии в 1863 году.

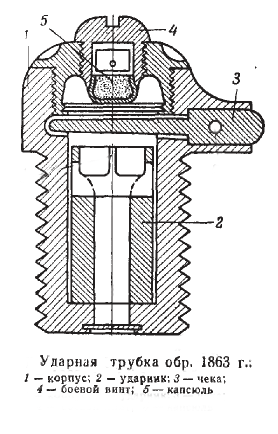

Трубка имела инерционный ударник с плоским жалом, предохранительную чеку, удерживаемую на месте *стопином,
пропущенным через сквозное отверстие в приливе корпуса трубки и чеке, и боевой винт с капсюлем гремучей ртути.
Боевой винт ввинчивался в трубку лишь перед заряжанием орудия на место холостого винта.
При выстреле стопин* воспламенялся от прорывавшихся в зазор между орудием и снарядом пороховых газов, выгорал и освобождал чеку (нет на фотографии).
При этом чека не могла вылететь, не покинув дула орудия так как округленный внешний конец ее упирался в стенки канала.
*СТОПИН (итал. stoppino, от stoppa - пакля) быстрогорящий огнепроводный шнур, используемый для передачи огня в пиротехнических изделиях. -согласно Энциклопедическому словарю, 1998 г.
