Ручная граната Eierhandgranate Mle.1917 Na с терочным запалом

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

средняя дальность броска
до 30 м

Обзор ручной гранаты Eierhandgranate Mle.1917 Na  с терочным запалом

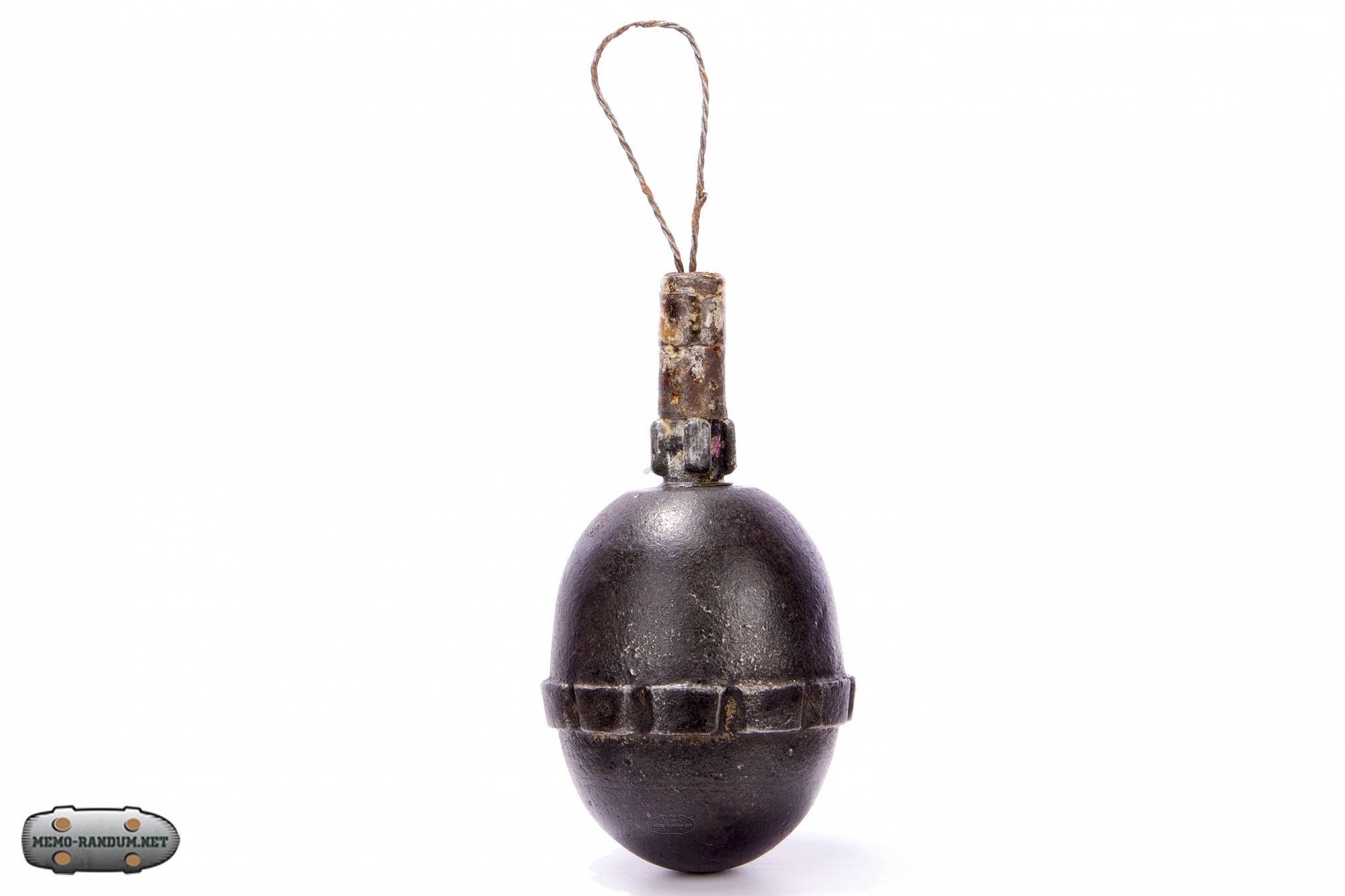

Ручная граната Eierhandgranate Mle.1917 Na с терочным запалом

Kugelhandgranate 13 и Kugelhandgranate 15 были достаточно эффективными, но из-за крупного размера и формы (шар), были не совсем удобны для переноски, а также и применения на расстояния более 30 метров. Для гранат типа Kugelhandranate даже производили специальный металлический подвес для удобства транспортировки. Носить громоздкие «колотушки» - Stielhandgranate было также неудобно.

Ручная граната Eierhandgranate Mle.1917 Na с терочным запалом

Поэтому в 1916 году начались разработки более компактной и портативной ручной гранаты. В 1917 году на вооружение немецкой армии поступила новая граната - Eierhandgranate 17. Первый вариант Eierhandgranate Mle.1917 весил 297 граммов и имел гладкий корпус длиной – 67 мм из литого железа, выкрашенную в черный цвет.

Ручная граната Eierhandgranate Mle.1917 Na с терочным запалом без проточек

Первый вариант Eierhandgranate Mle.1917

Из-за гладкого корпуса первоначальных вариантов граната выскальзывала из рук. Произведенная доработка, добавила небольшую полоску с рифлением по центру внешней стороны гранаты, вследствие чего был немного увеличен вес гранаты (около 310 гр).

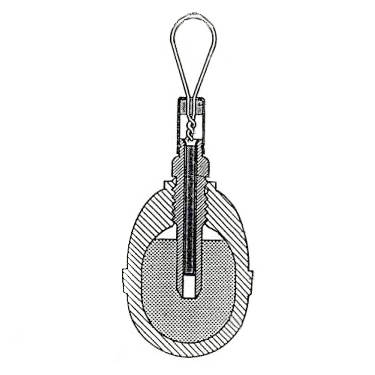

Ручная граната Eierhandgranate Mle.1917 Na с терочным запалом схема

Схема гранаты Eierhandgranate Mle.1917

Модификация получила обозначение «Eierhandgranate Mle.1917 Na» и выпускалась в вариантах с мелким и более крупным рифлением.

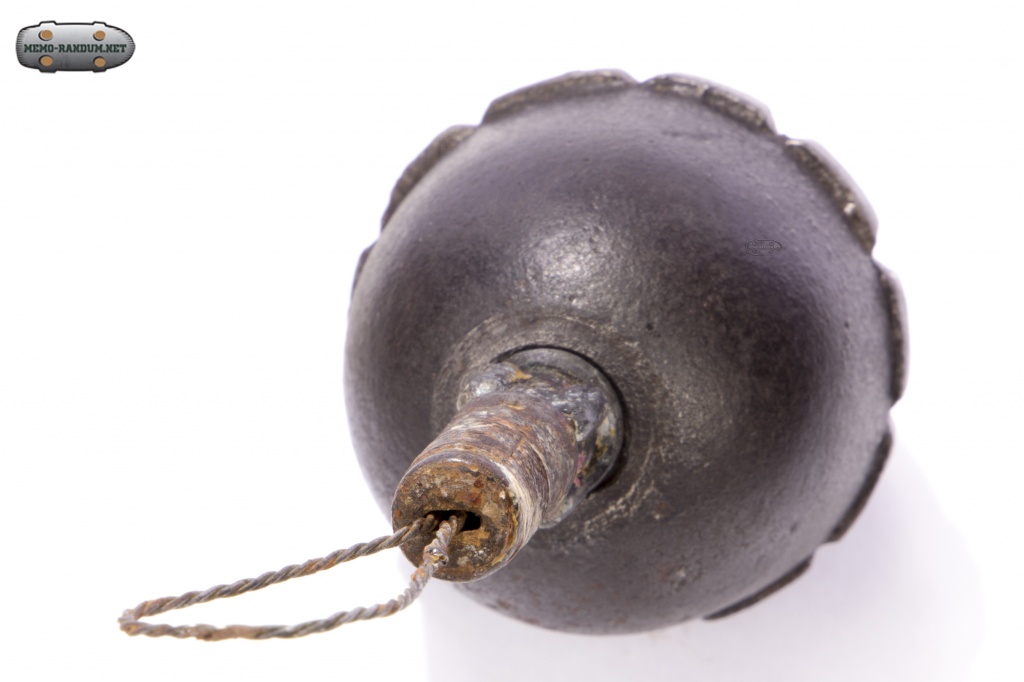

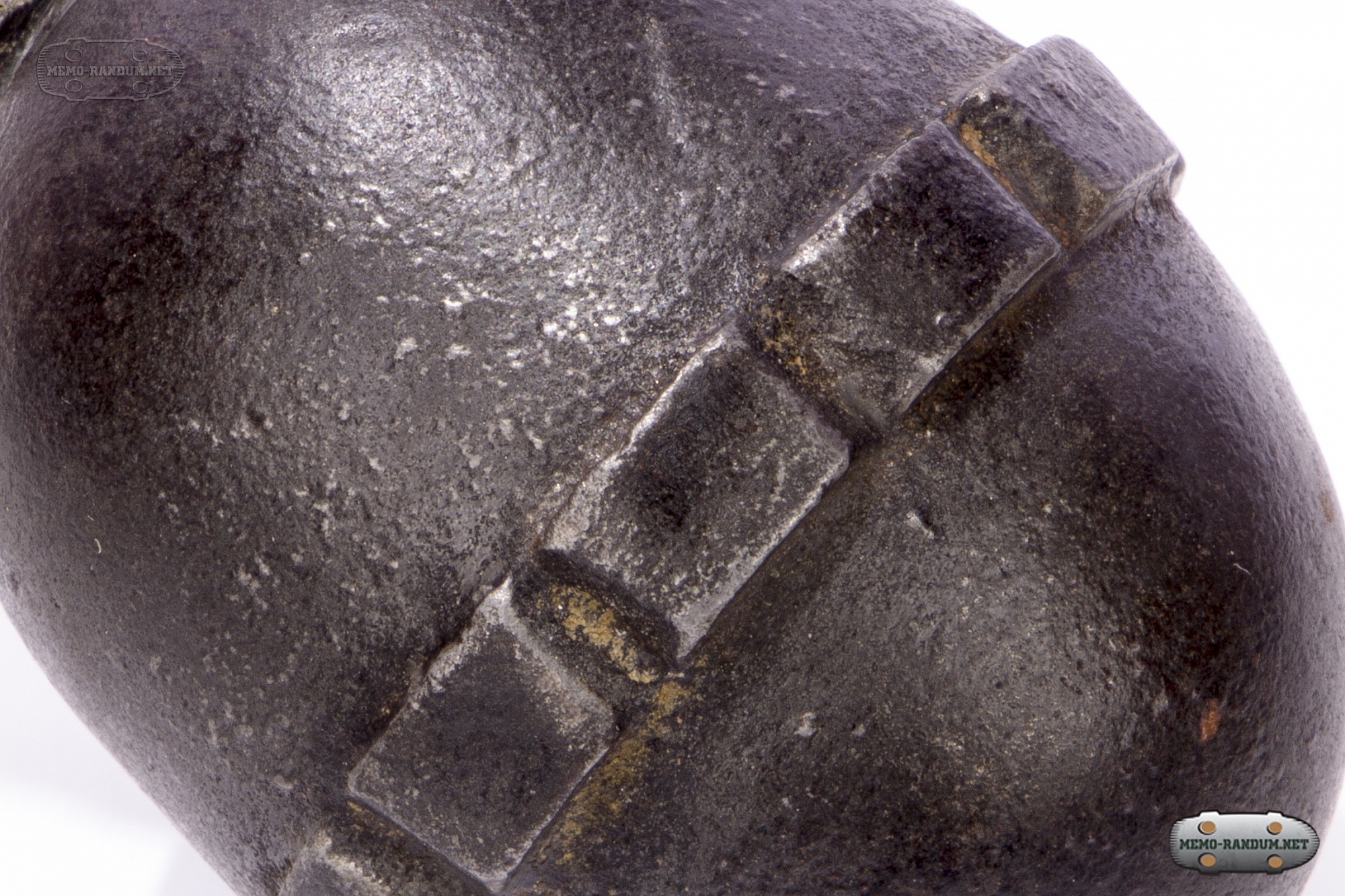

Ручная граната Eierhandgranate Mle.1917 Na с терочным запалом. крупно проточки

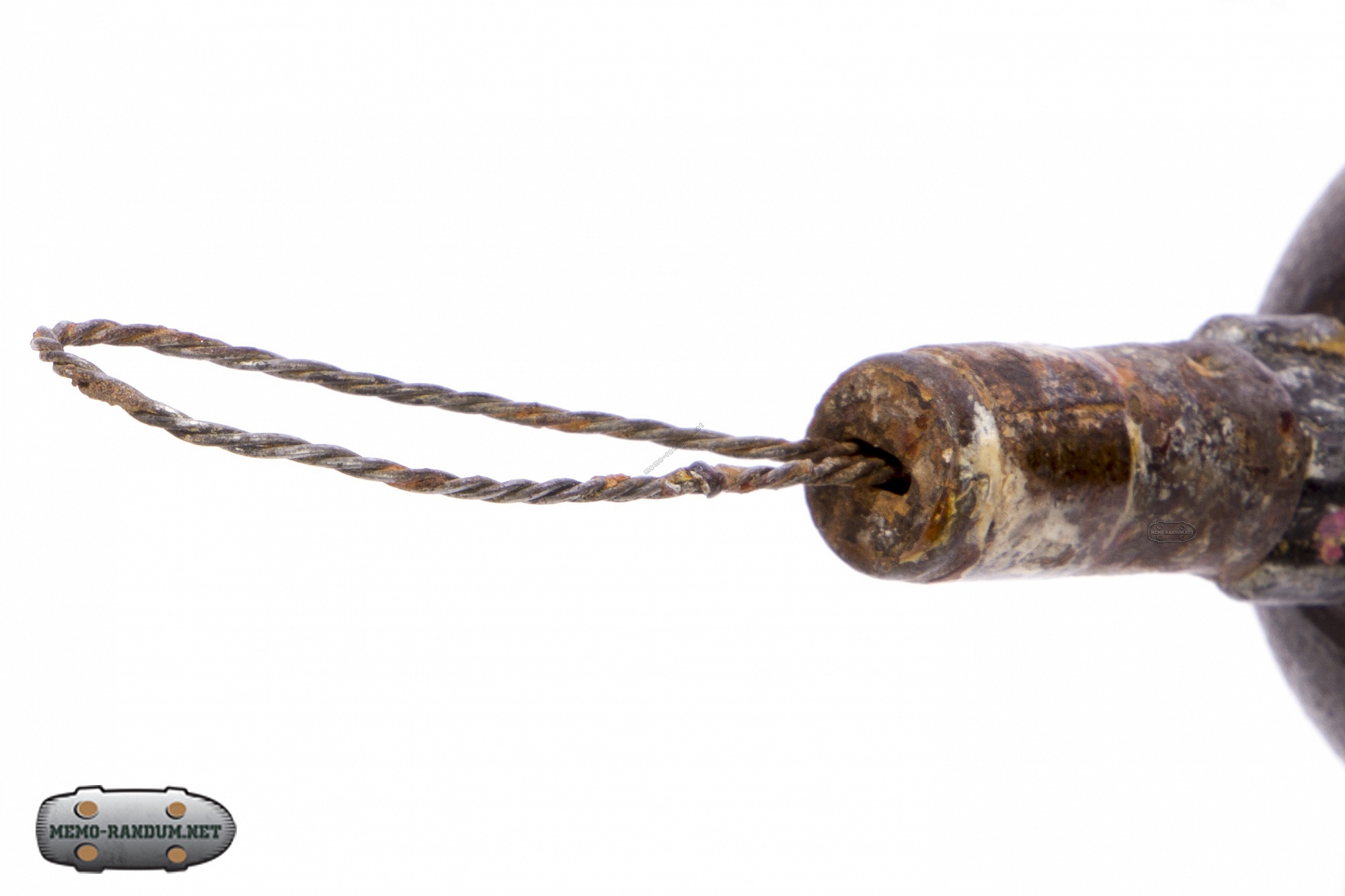

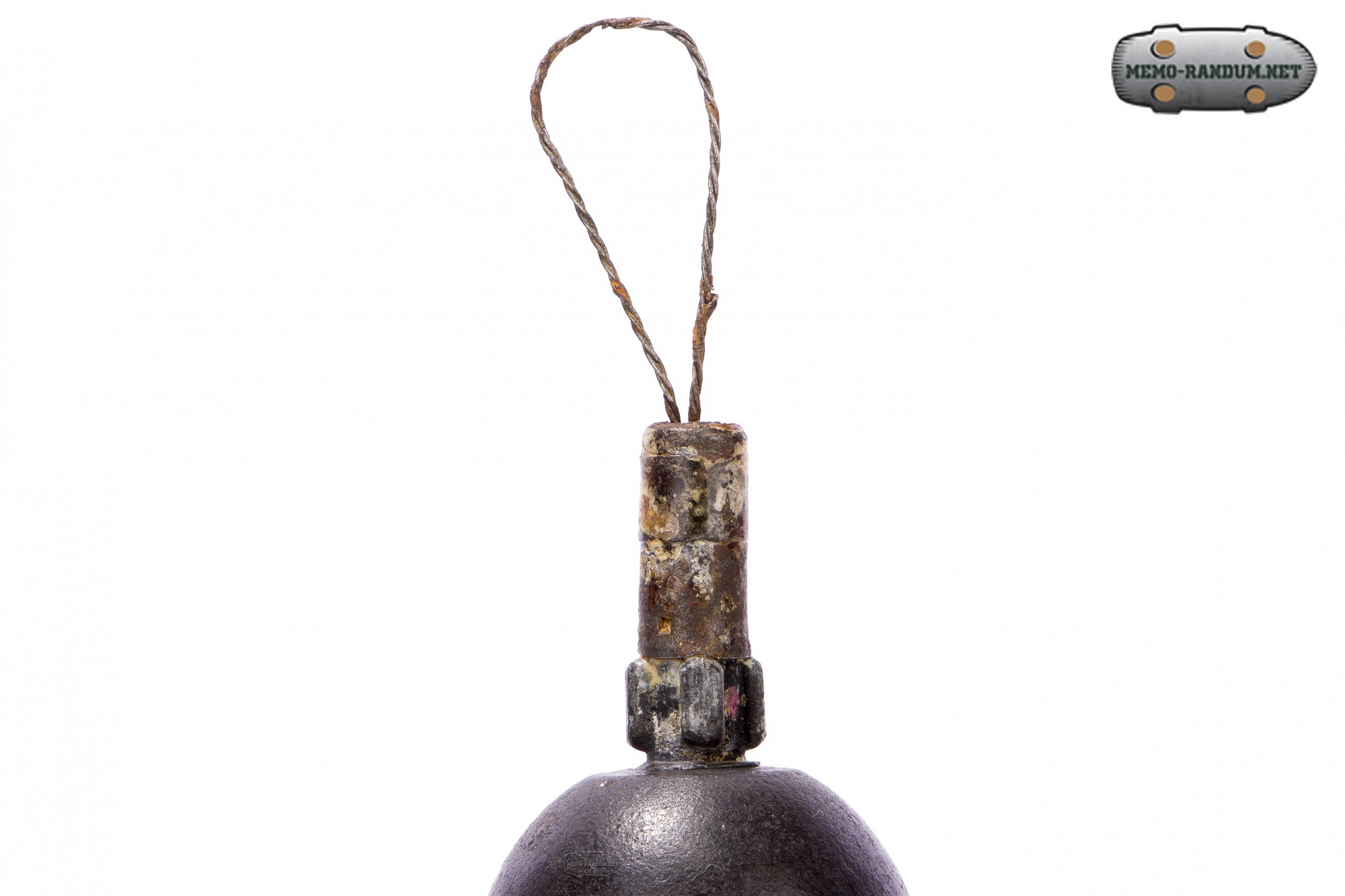

Запал был терочным, простым в применении. Существовало 2 разновидности запала, как с открыто расположенной петлей из проволоки или шнура, так и с пробкой, закрывавшей полость со свернутым шнуром. На колпачке было проставлено время замедления в секундах. Колпачок прикреплен к шнуру и служит также для удобства его удержания.

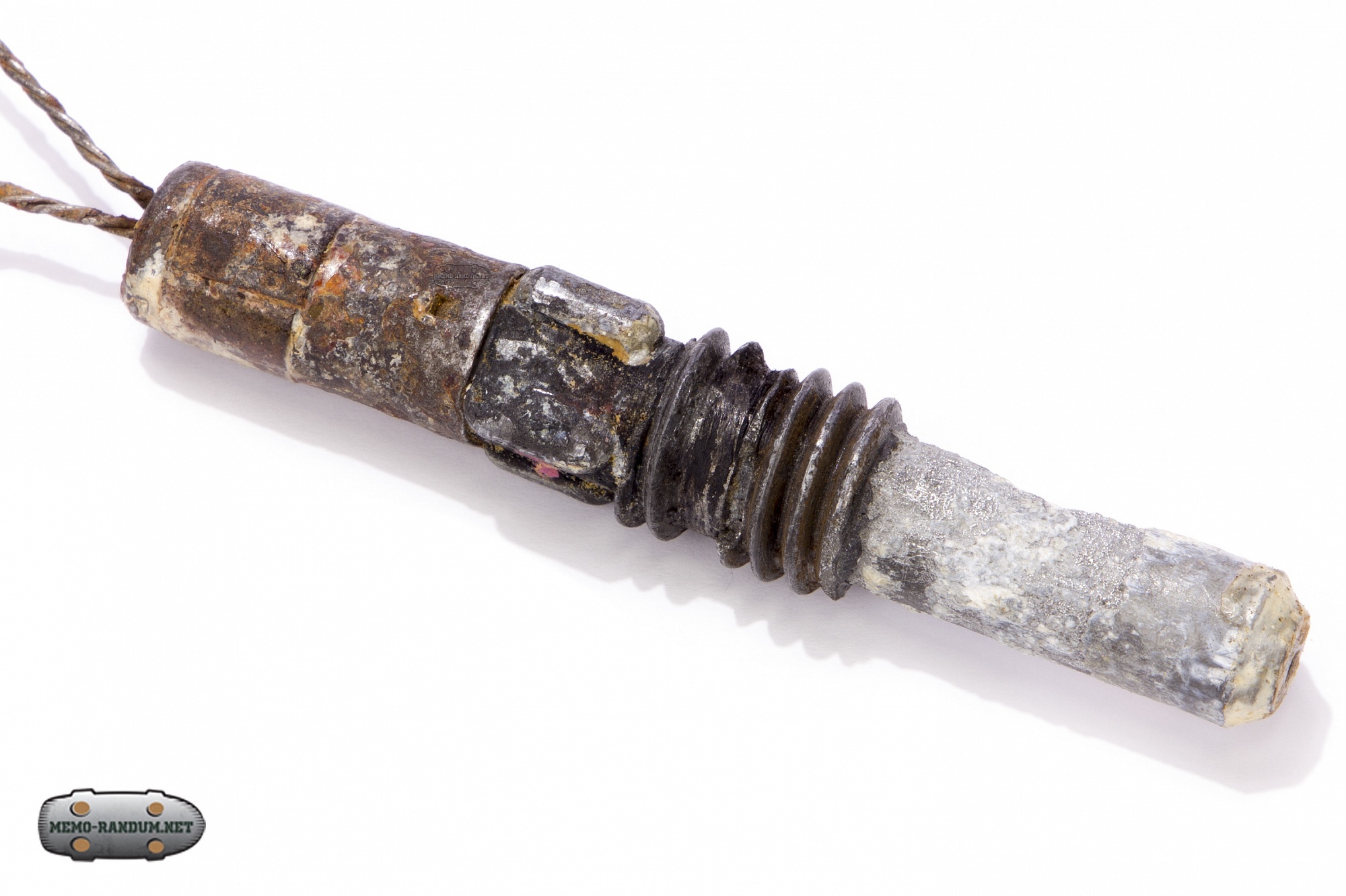

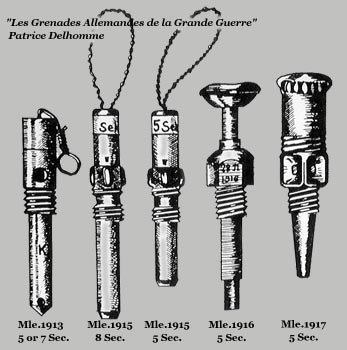

Ручная граната Eierhandgranate Mle.1917 Na с терочным запалом. обрасцы применяемых запалов

Запал гранаты обеспечивал пятисекундное замедление, хотя существовала модификация гранаты с семисекундной и восьмисекундной задержкой.

Ручная граната Eierhandgranate Mle.1917 Na с терочным запалом. обрасцы применяемых запалов

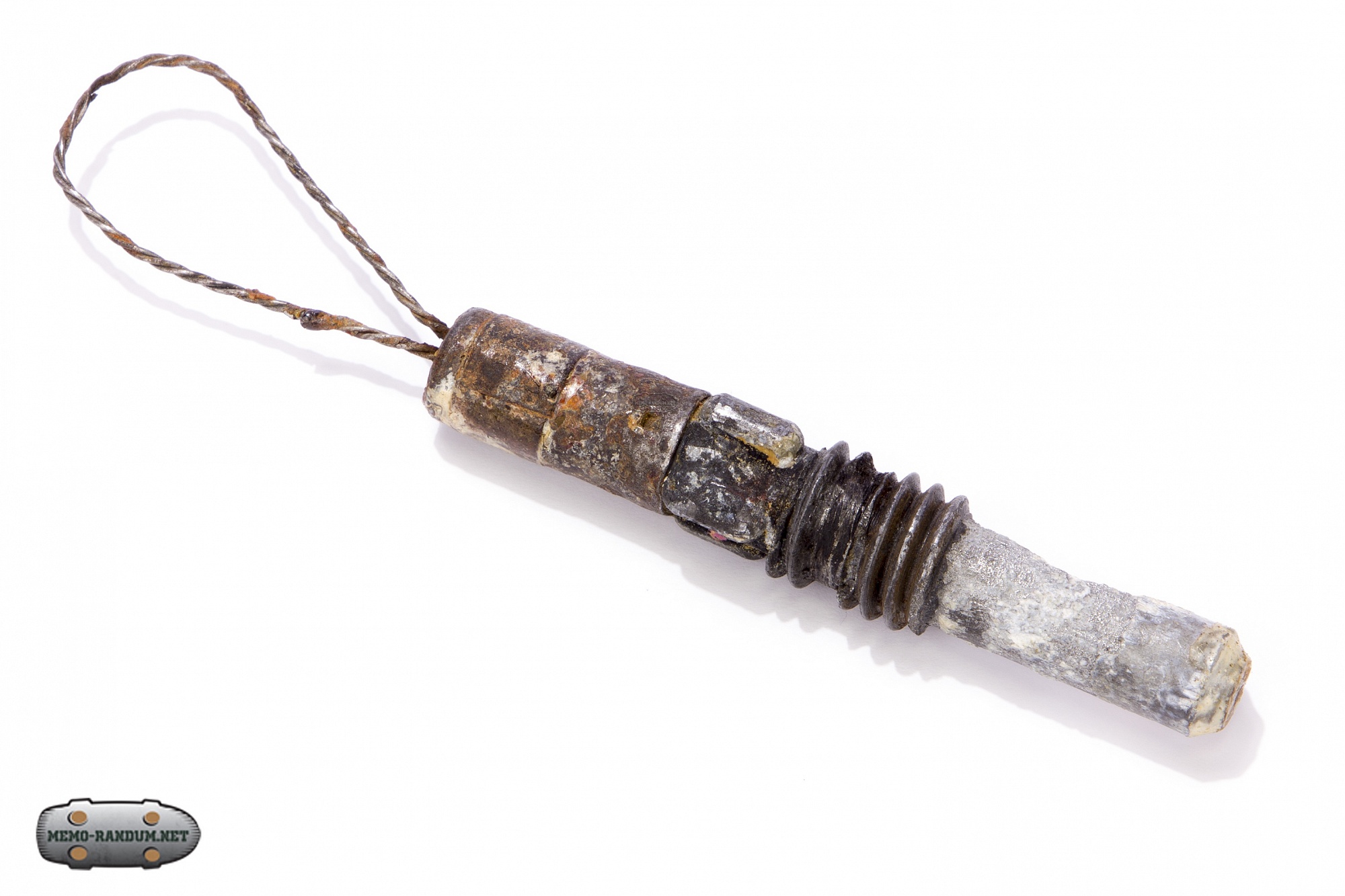

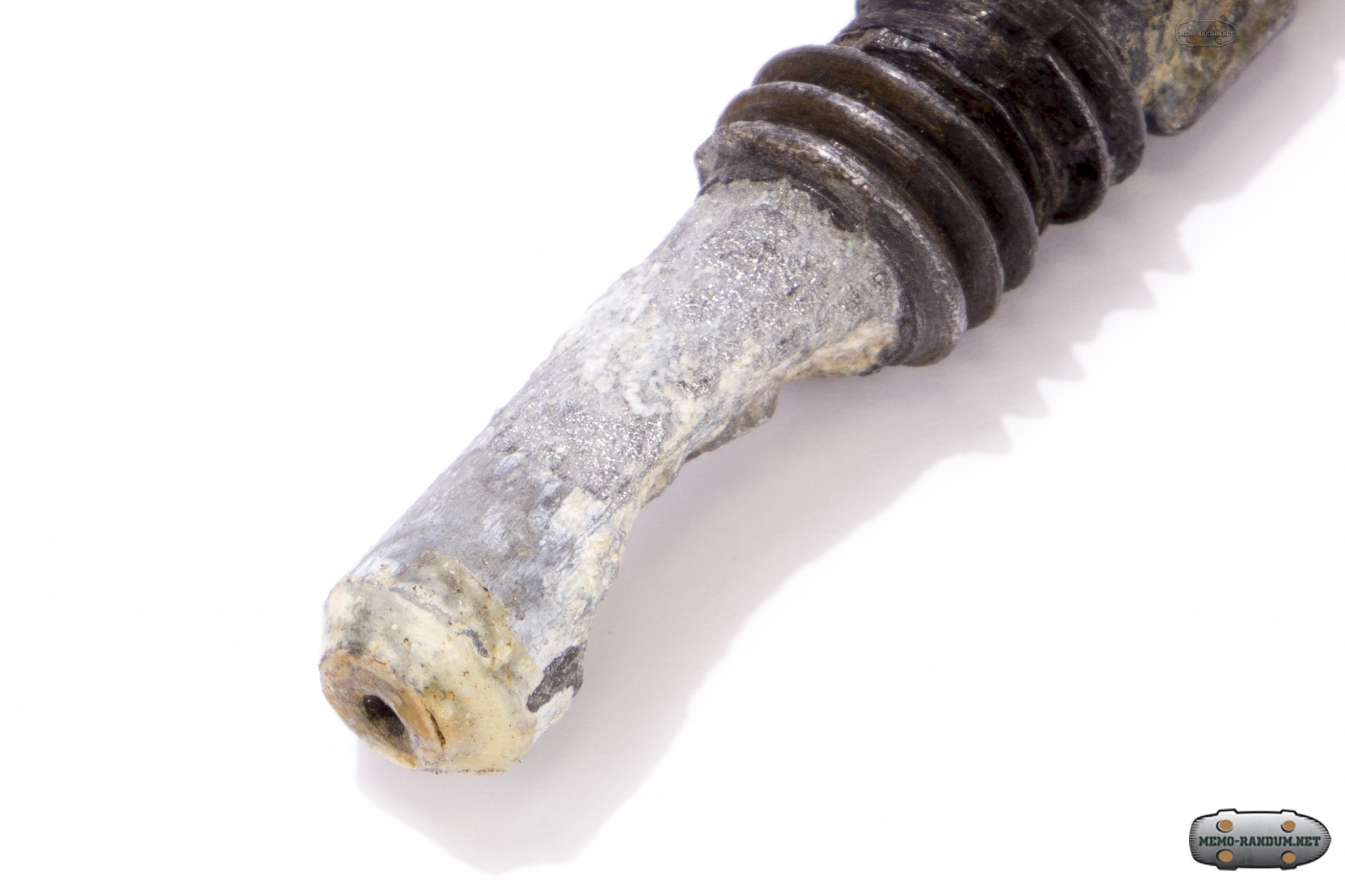

Запал к Eierhandgranate Mle.1917 Na с 5 секундным замедлением

Кроме штатного запала в гранате Eierhandgranate 17 возможно было использование запалов и от других гранат.


Клеймо на гранате Eierhandgranate 17 "IHB"

При известном навыке эту гранату можно было забросить на расстояние до 50 метров, при этом радиус поражения гранаты был достаточно небольшой.


Гранаты Eierhandgranate 17 были очень популярны среди штурмовиков и пехотинцев, да и вообще, их компактность и неплохие качества заслужили уважение у солдат. В гранате применялись более мощные взрывчатые вещества, чем в Stielhandgranate 15.


Отличное видео с подробным рассказом про Eierhandgranate 17

Трофейные гранаты Eierhandgranate 17 применялись во время Первой Мировой войны также армиями Антанты, в том числе и Россией.

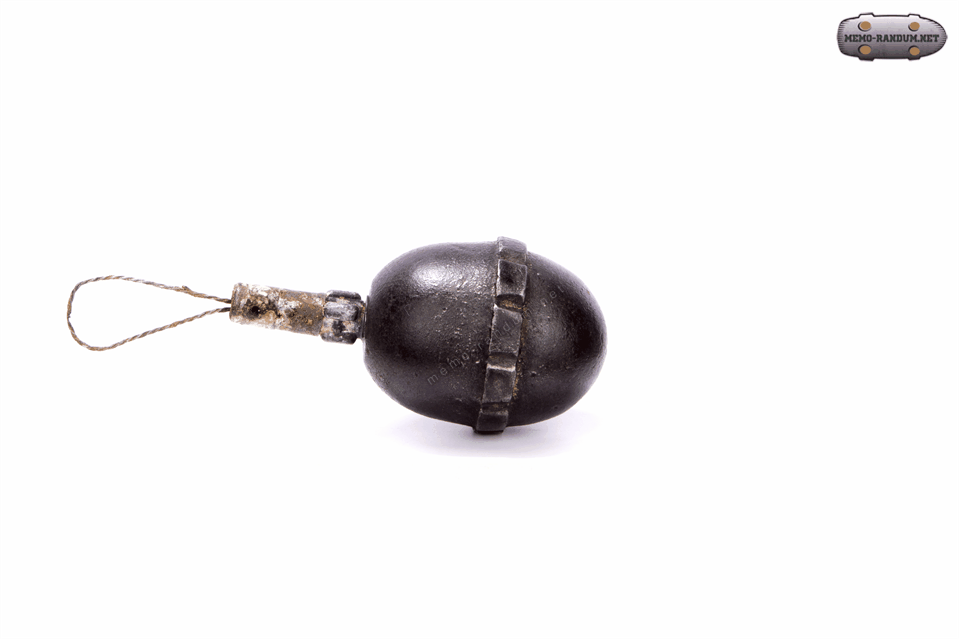

Ручная граната Eierhandgranate Mle.1917 Na с терочным запалом. обрасцы применяемых запалов gif
