Керамическая граната Ф1 с запалом Ковешникова

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

Общая информация



Длина с запалом ковешникова:
120 мм
Длина с УЗРГМ:
125 мм
Диаметр:
64 мм
Диаметр основания:
32 мм
Вес пустого (без взрывателя):
320-330 грамм

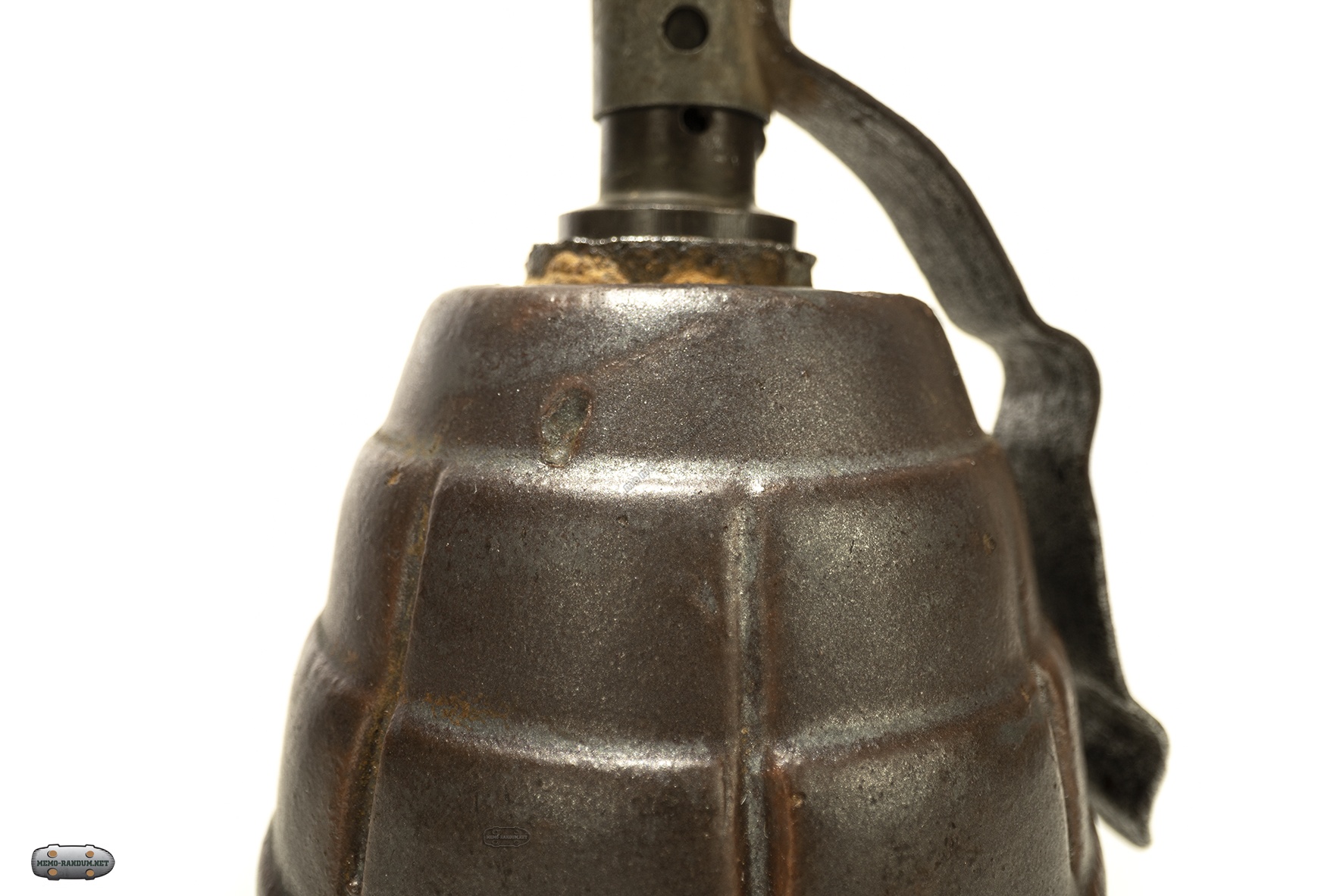

Керамическая граната Ф1 с запалом Ковешникова. Керамическая Лимонка

Фарфоровая (керамическая) граната Ф1

Чтобы разобраться в происхождении и назначении керамической гранаты в Советском Союзе надо обратить внимание на 30-40 года. Года индустриализации, когда не хватало чугуна, когда пытались найти решения по использованию альтернативных материалов для применения в разных сферах жизни. Бетонные баржи, керамические гранаты. В основном в интернете копируется одна и таже информация о происхождении и назначении керамических гранат, некоторые считают назначение керамической гранаты сугубо учебное, некоторые утверждают что встречали заправленные разным кустарным ВВ гранаты и предполагают, что их производство было налажено в осажденных городах либо в партизанских отрядах. Но недавно я совершенно случайно разговорился с одним хорошим Человеком, который серьезно увлечен вопросом поиска адекватной информации про историю создания керамических гранат в СССР. Но мне кажется хороший Человек таки докопался до истины. Обратил внимание на керамические гири, которые были очень похожи по размеру, по цвету глазури на керамические гранаты.

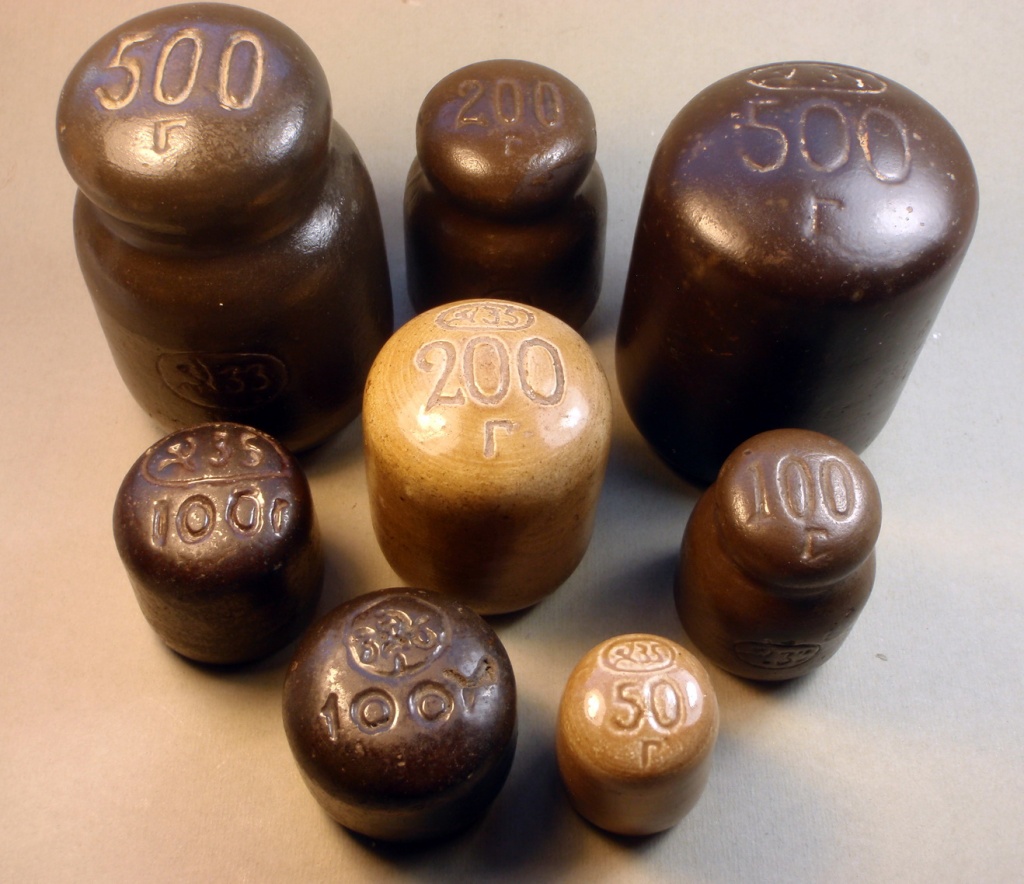

керамические гири ссср

В СССР в период форсированной индустриализации, приведшей к острому дефициту металла, в газете «Правда» 31 октября 1931 г. появилось сообщение о том, что в СССР гири скоро будут делать из глины. Работы по созданию керамических гирь в это время уже велись.

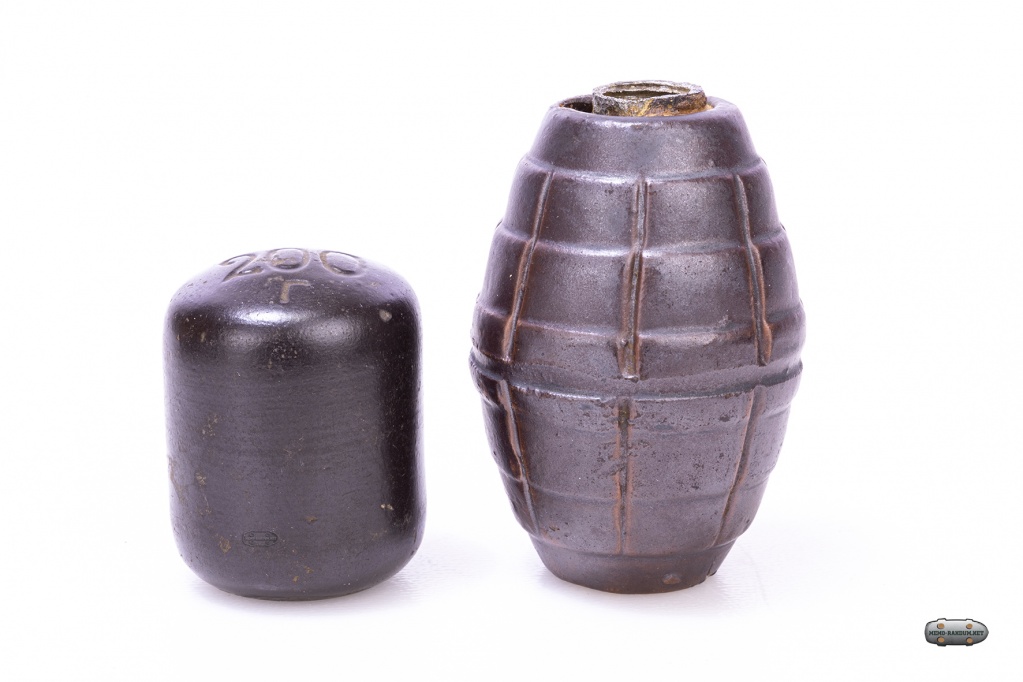

keramof1_Керамическая граната Ф1 рядом с керамической гирей

 В Керамическом институте в Ленинграде были разработаны состав и технология производства, на Волховской фарфоро-фаянсовой фабрике им. Коминтерна в Новгородской области эта технология отрабатывалась. Известно даже, кто предложил делать керамические гири – это были инженер треста «Росфарфор» Н.Е. Колюн и сотрудник Ленинградского союза потребительских обществ (ЛСПО) А.М. Разварин. Керамические гири должны были заменить в розничной торговле чугунные.

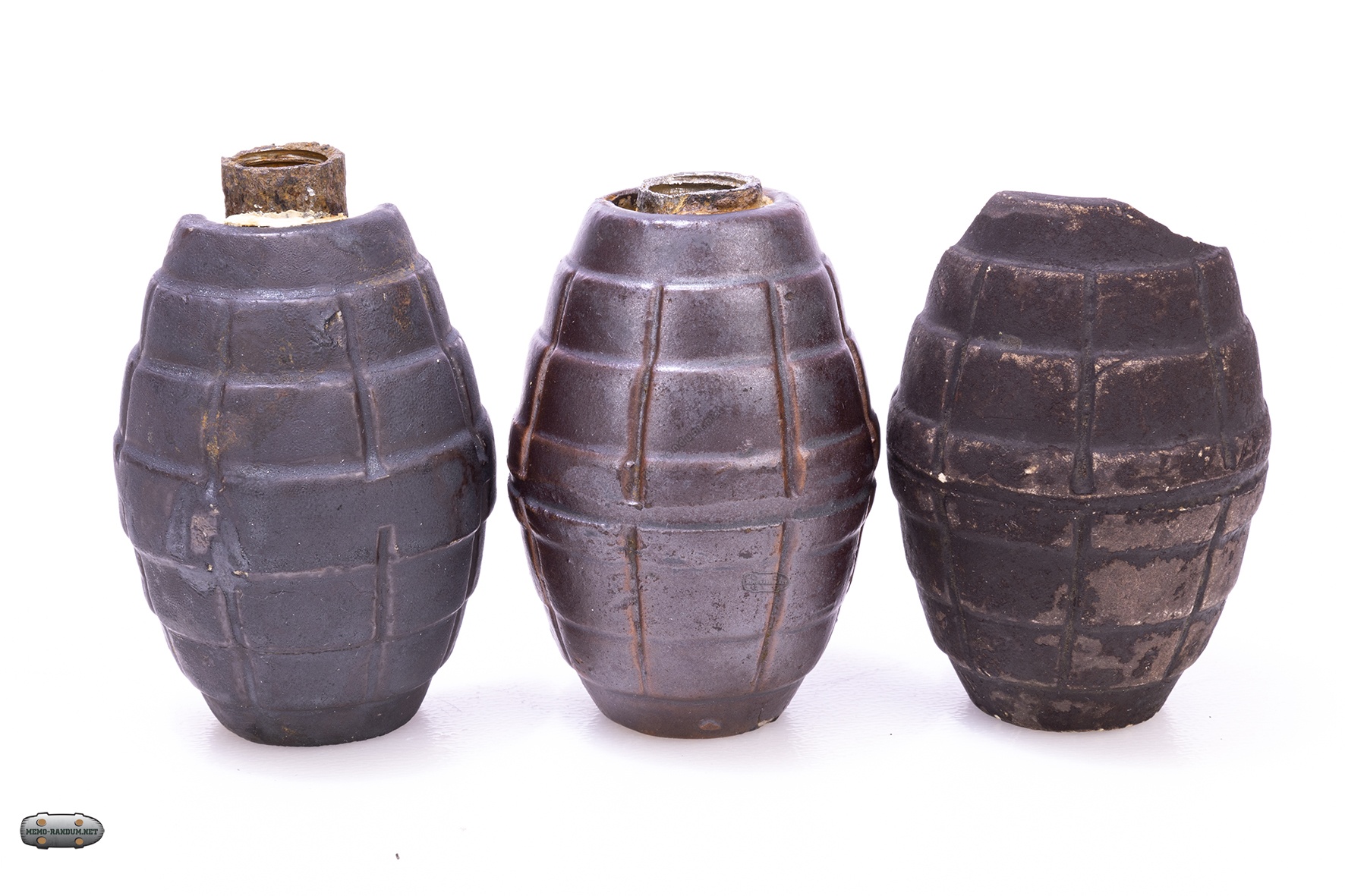

Керамические гранаты Ф1 рядом три штуки

Фабрика «Коминтерн», как ее сокращенно называли, была основана в 1878 г. владельцем нескольких фарфоровых фабрик И.Е. Кузнецовым. После революции она была национализирована и в то время, когда на ней делали гири, относилась сначала к Наркомату лёгкой промышленности (НКЛП РСФСР), входя в трест «Росфарфор», а затем, с 1933 г. – к Наркомату местной промышленности РСФСР (НКМП РСФСР). Основной продукцией фабрики была фарфоровая и фаянсовая посуда. - источник https://funtofil.livejournal.com/13320.html

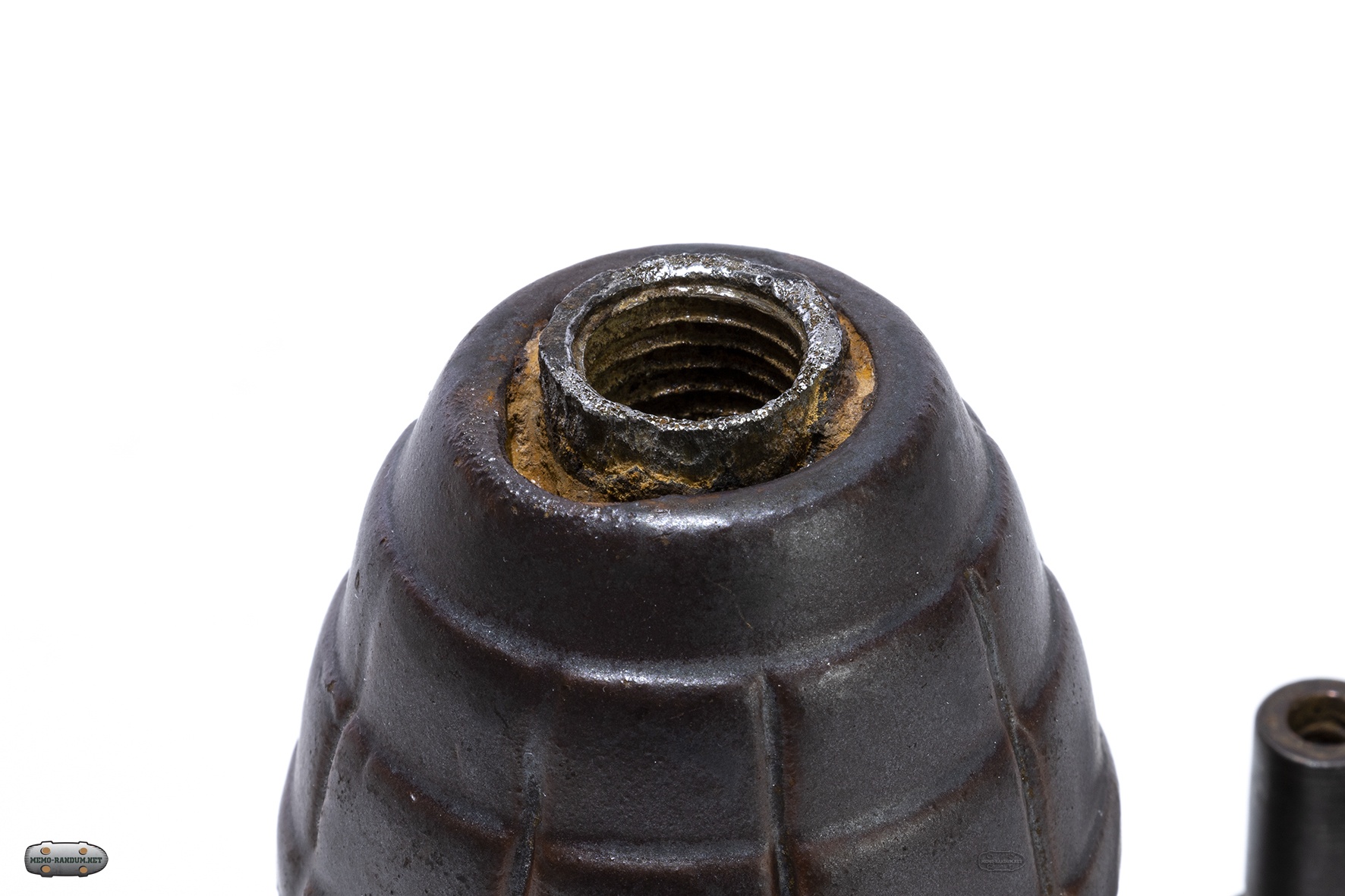

Фарфоровая (керамическая) граната Ф1. Запал ковешникова отвинчен

В общем порыве поиска альтернатив были предложены керамические гранаты, тем более, данный тип гранат широко использовался как в Японии так и в Китае с древних времен. Но одновременно с дешевизной керамической гранаты к ней перекочевали серьёзные недостатки.

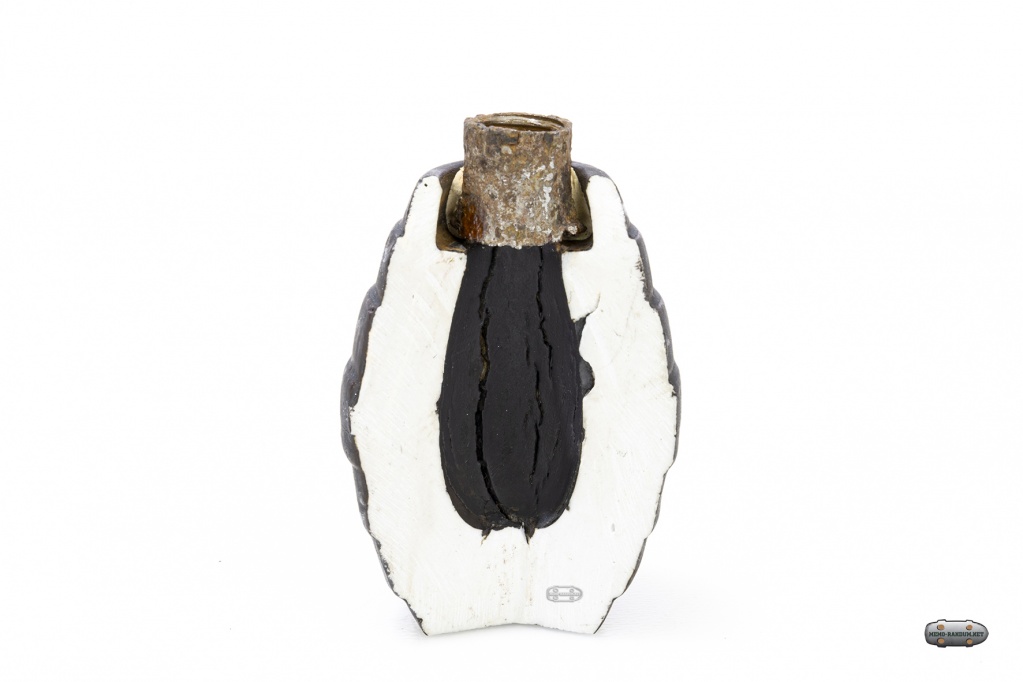

Разрезанная граната Ф1 на ней отчетливо видны трещины на керамике возникшие при обжиге на производстве

отчетливо видны трещины на керамической Ф1 возникшие при обжиге

Как и в случае с гирями, керамические гранаты трескались изнутри при обжиге, внутреннее пространство было почти в два раза меньше чем у чугунного аналога, наблюдались трудности с закреплением в очке гранаты стальной втулки с резьбой для запала (в месте крепления трескалась и отламывалась).

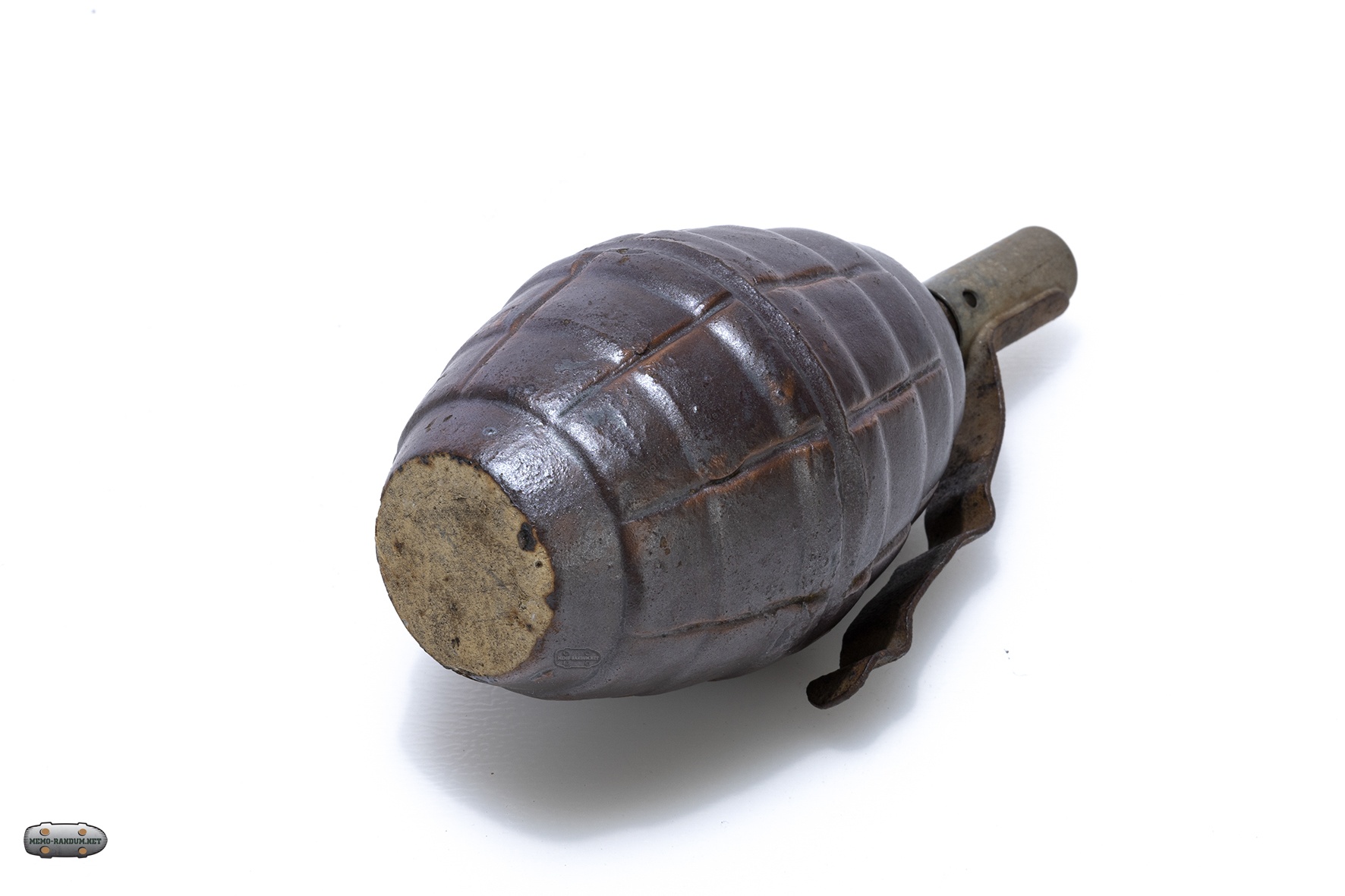

Фарфоровая (керамическая) граната Ф1. лежит на боку

Из всего сказанного можно сделать вывод, что изначально керамические гранаты были задуманы как боевые, производились экспериментально в 30е-40 года ограниченное время и из-за серьёзных недостатков не пошли в серию. Остатки гранат выпущенные за время экспериментального производства разошлись по военным частям либо в качестве обучающего материала, либо начинённые ВВ. есть достоверные упоминания поисковиков о нахождении керамических гранат с начинённым взрывчатым веществом.

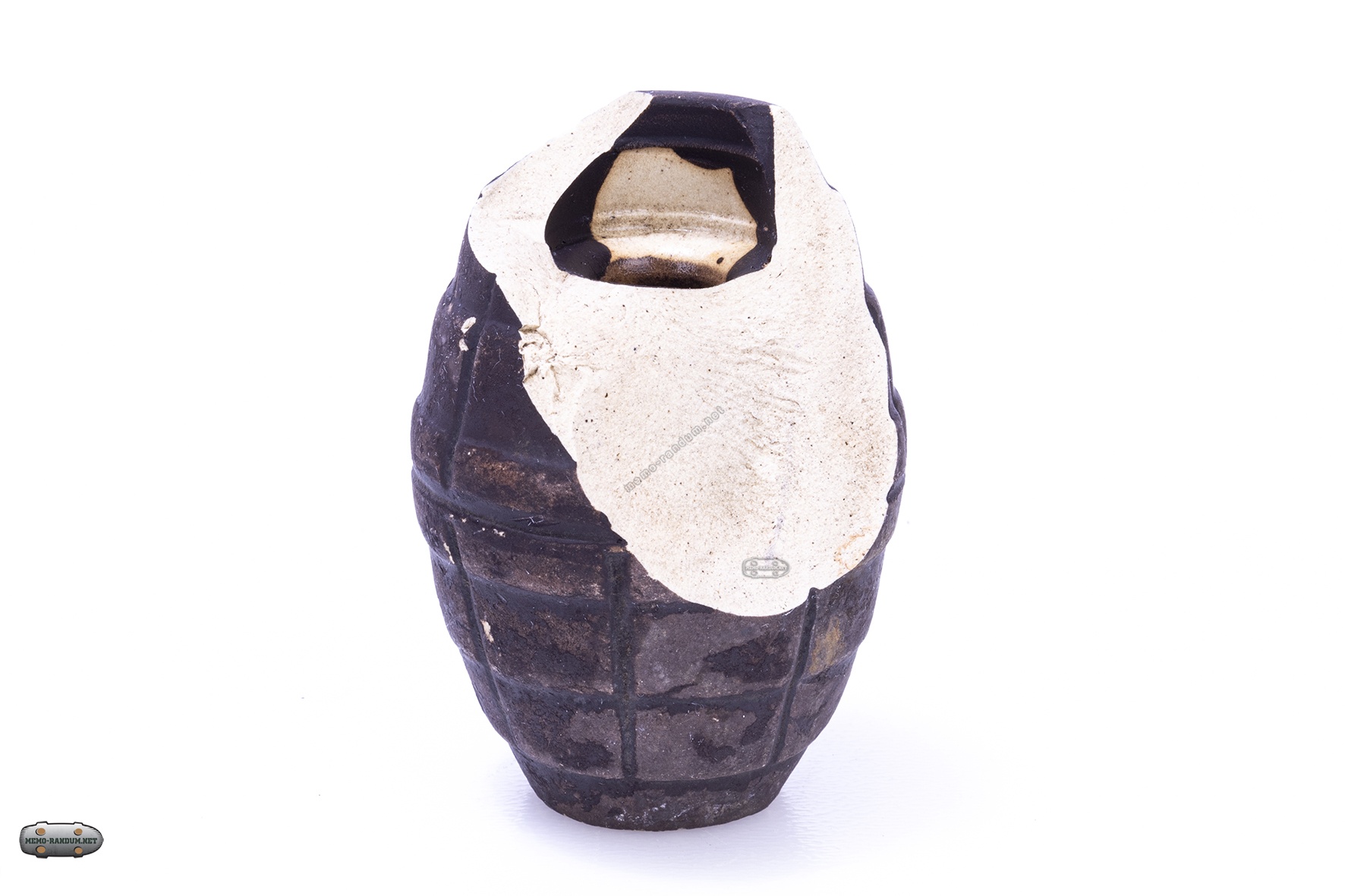

технология производства керамической гранаты Ф1

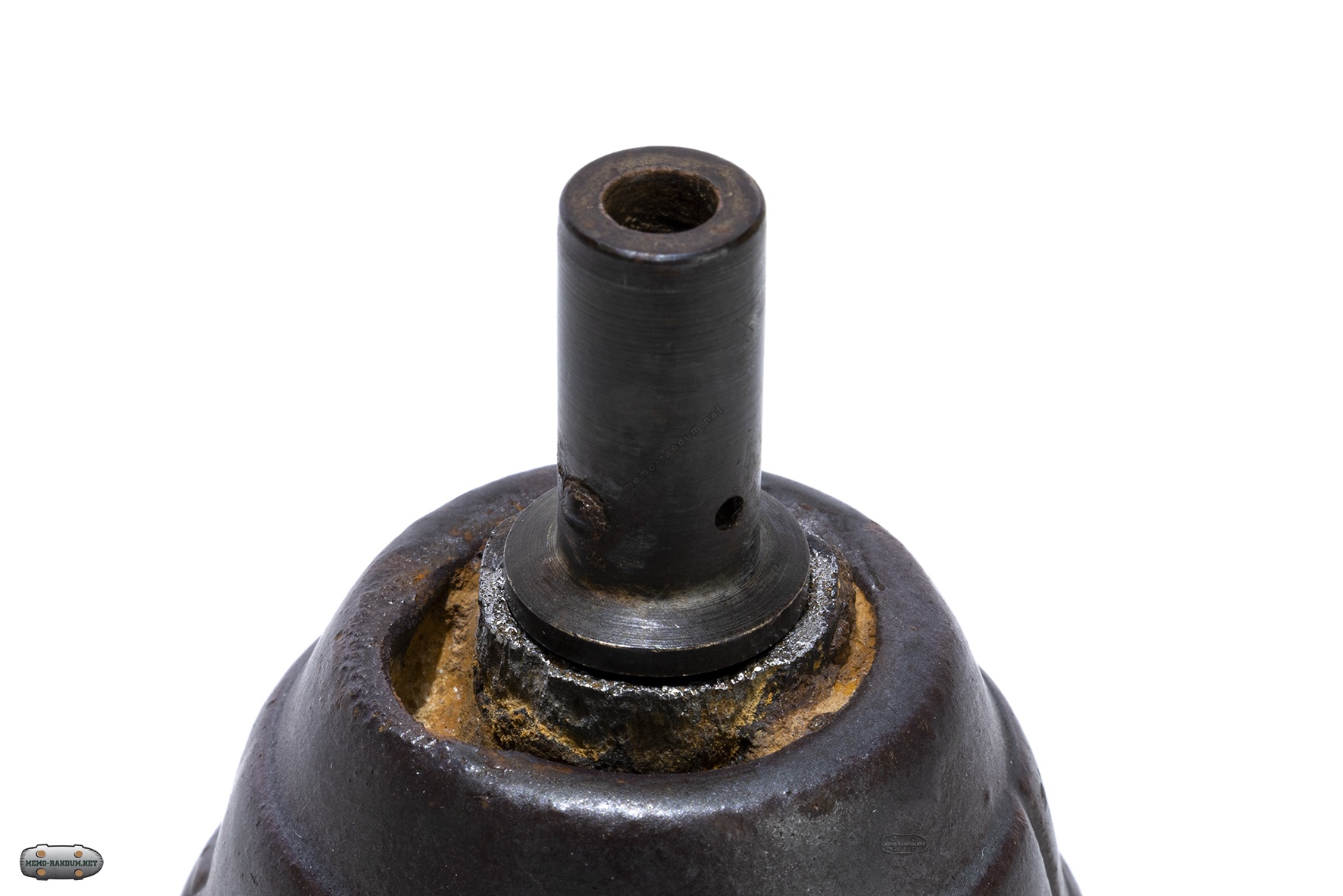

Глазурь частично заходила в очко гранаты, что сведетельствует об очередности применения технологий. сначала обжиг и покрытие глазурью, только потом вставка железной втулки

Кстати, рассматривая осколки от керамических гранат и обнаружив что глазурь частично заходила в горловину гранаты можно сделать вывод, что технология производства керамических гранат подразумевала, сначала обжиг и глазирование и только потом вставлялся переходник который вклеивался на герметик.

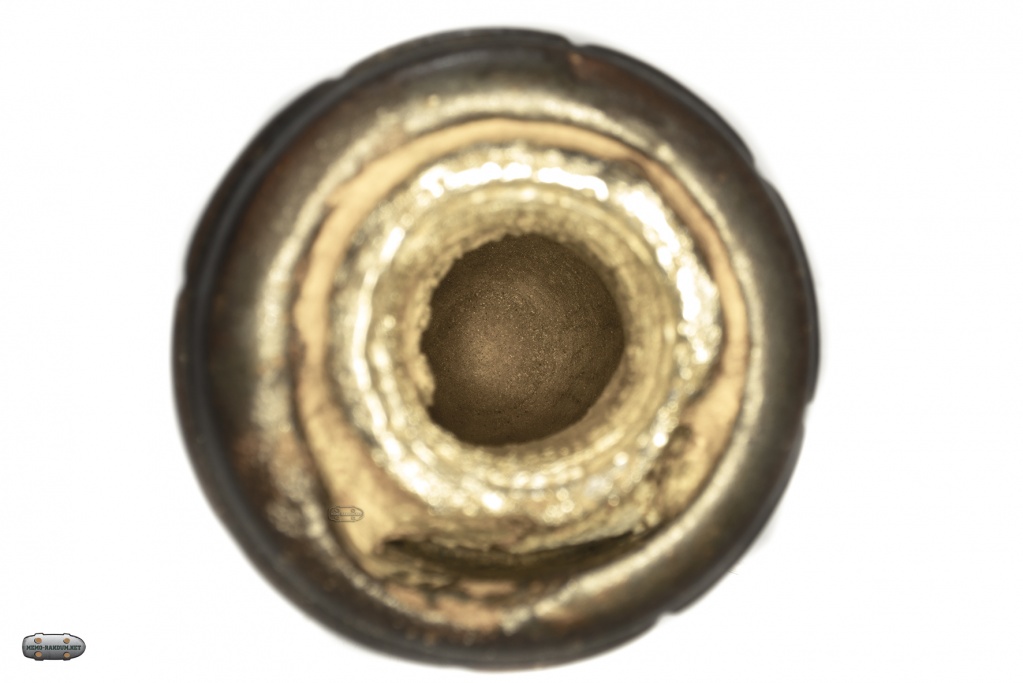

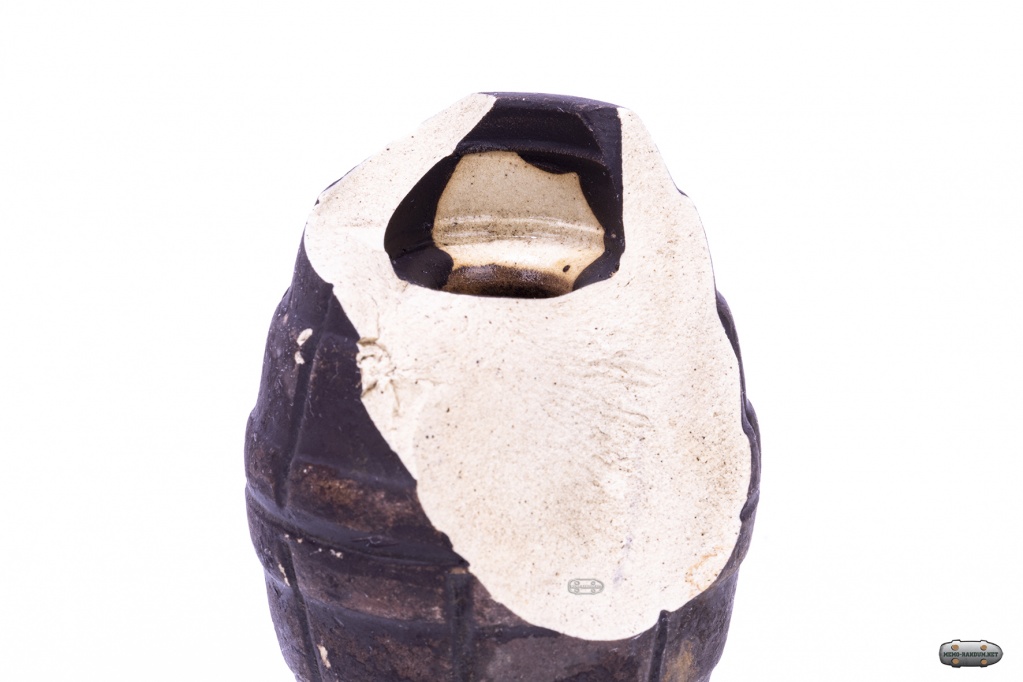

внутреннее пространство фарфоровой гранаты

Сравнение внутреннего объема керамической и чугунной Ф1

 Мне давно было интересно сравнить внутренний объем чугунной гранаты времен 2 мировой войны и керамической гранаты наиболее распространённого типа.

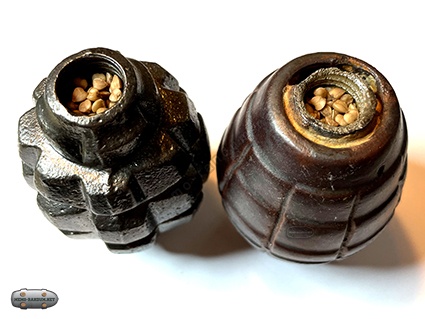

две гранаты керамическая и чугунная Ф1

Для эксперимента мной была засыпана в пустые болванки обычная гречневая крупа. Визуально сравнил объем и взвесил. В обычной гранате Ф1 поместилось гречки на 52 грамма, в керамической 17 грамм. Соответственно в керамической гранате помещается состава в три раза меньше чем в обычной чугунной.

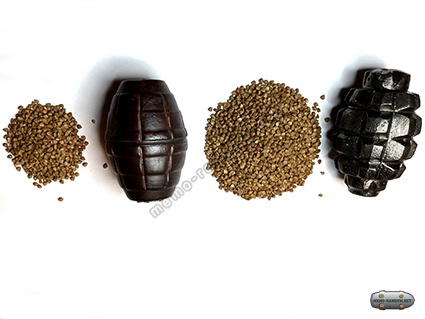

сравнение керамической граната ф1 и чугунной. объем керамической в три раза меньше.

  Керамические гранаты находят поисковики в Ленинградской и Псковской областях, а так же в Прибалтике. Документов по ним нет каких. Такие керамические гранаты двух основных форм без запала, либо с запалом Ковешникова от Ф-1 образца 1928 года. Находят их как правило в "сбросах" у воинских частей существовавших до войны.
Есть версия, что эти гранаты могли делать в Ленинграде на заводе по изготовлению изоляторов для линий электропередач. Так же известно, что из-за нехватки чугуна в СССР, в 1931 году в керамическом институте Ленинграда был разработан состав и технология производства керамических гирь. Изготавливались они на Волховской фабрике.

Две версии керамической гранаты Ф1

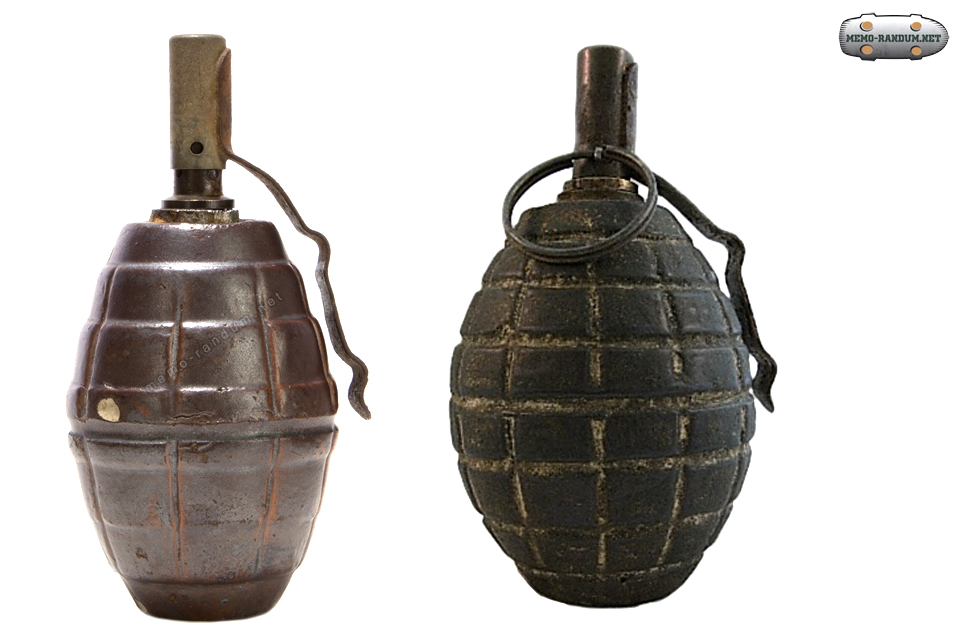

Два типа керамических гранат. Фотография более пузатой взята с источника ww2


Существует по крайней мере две версии керамических гранат, обе могут быть выпущены либо с взрывателем Ковешникова, либо с запалом УЗРГ/УЗРГМ.
Оба типа имеют необычно маленькую полость для заряда взрывчатого вещества.

Длина с запалом ковешникова: 120 мм
Длина с УЗРГМ: 125 мм
Диаметр: 64 мм
Диаметр основания: 32 мм
Вес пустого (без взрывателя): 320-330 грамм

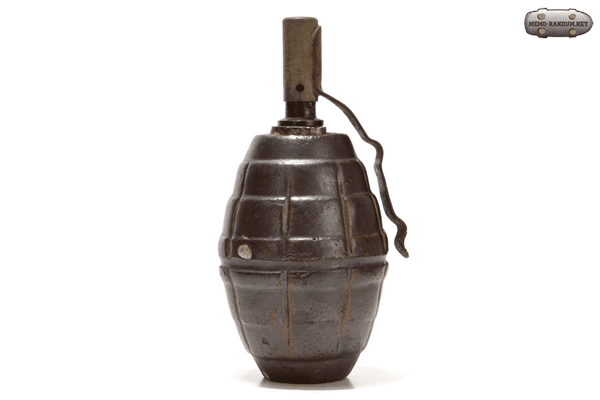

Керамическая граната Ф1 обзор 360

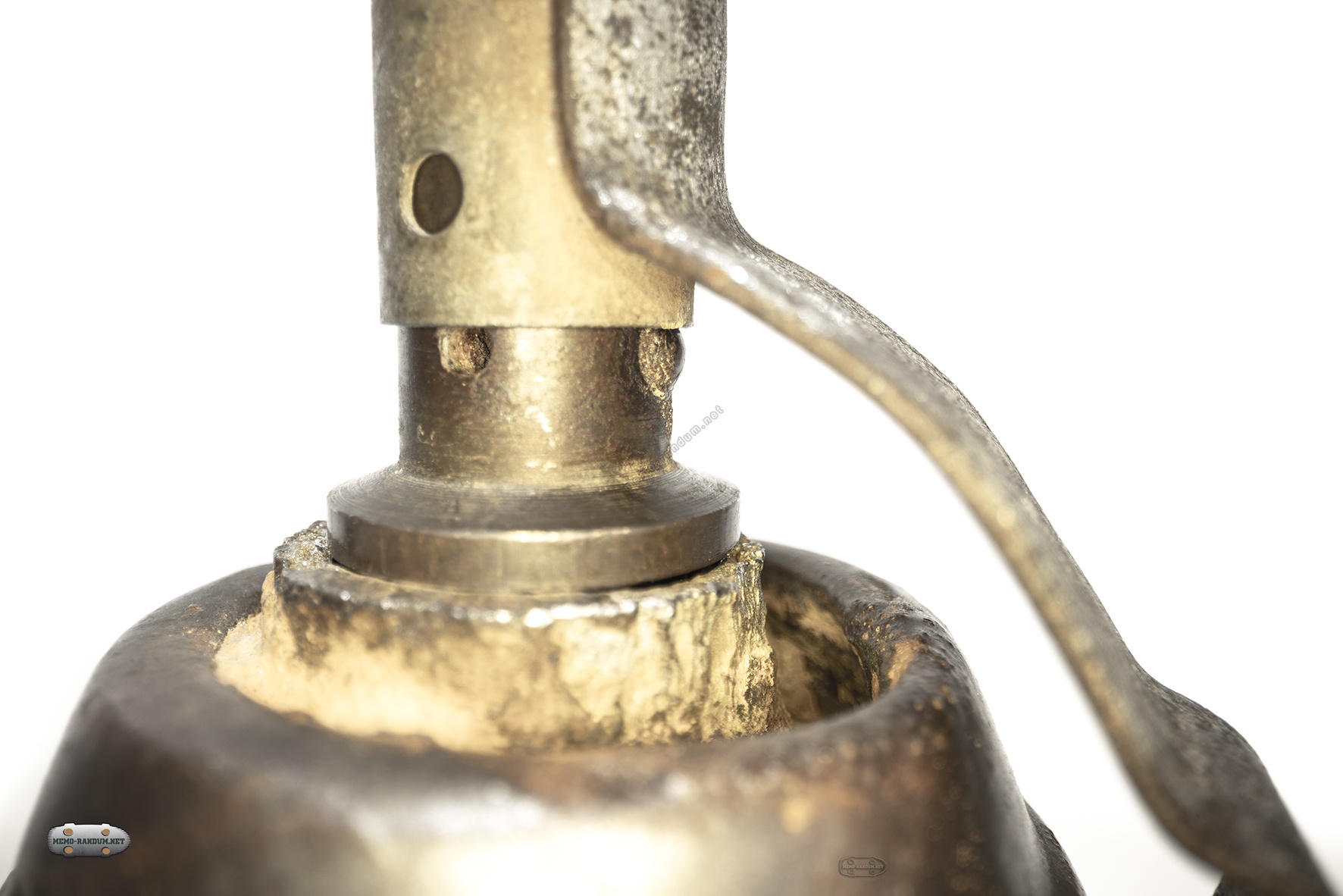

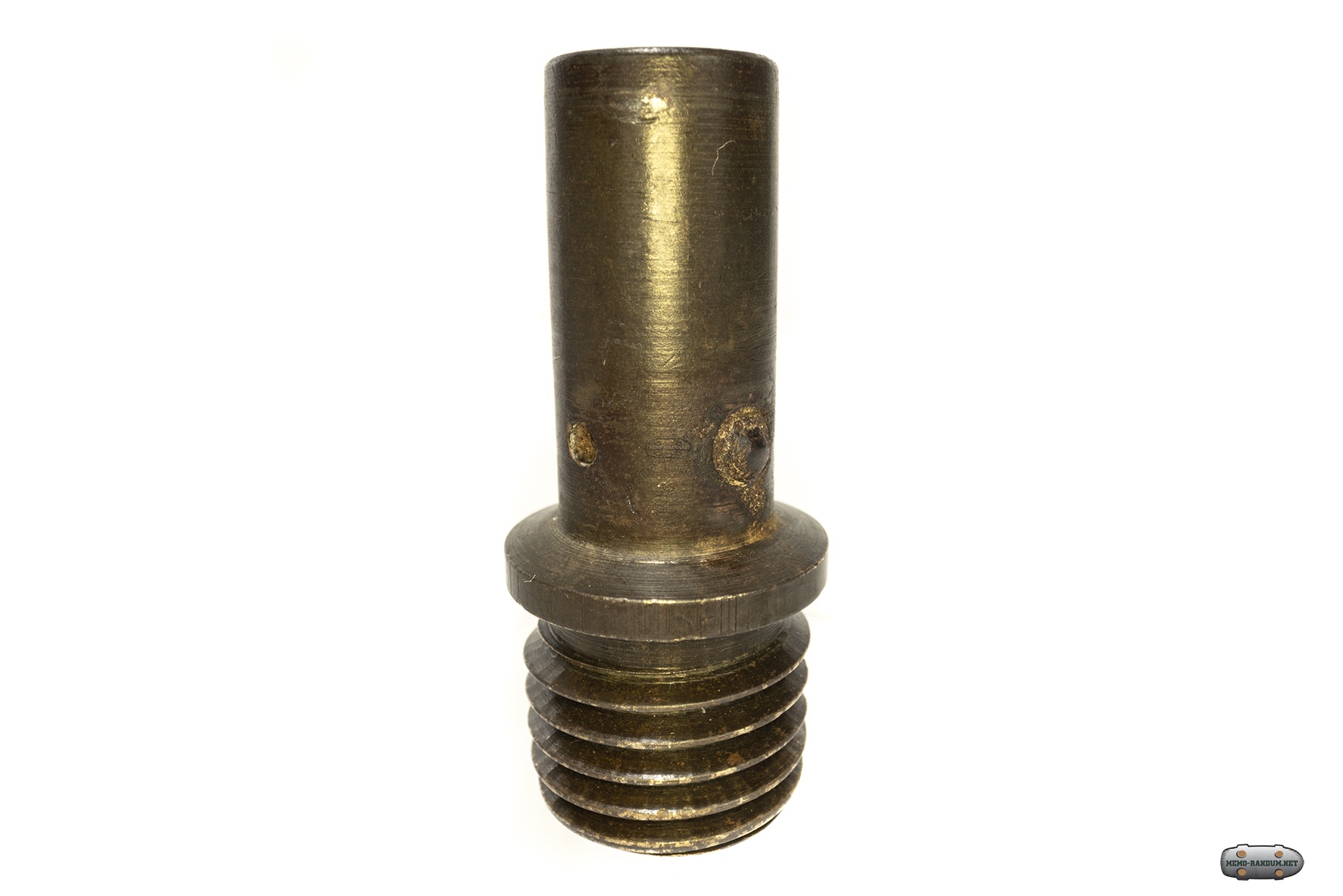

Металлическая вставка с внутренней резьбой под запалы вставлялась в очко гранаты и крепилась неизвестным герметиком. С наружной части вставки находилось два шипа которые позволяли лучше закреплять вставку в гнезде.

керамическая граната Ф1. применение глазури


Источник текста:https://guns.allzip.org/topic/216/1511239.html
источник текста:https://voenhronika.livejournal.com/1310759.html
