Граната Миллса (Mills bomb)

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ гранаты Миллса


Конструктор
Уильям Миллс
Разработан
1915
Всего выпущено
свыше 70 млн.
Варианты
No.5, No.23, No.36, No.36M
Масса, кг
0,6—0,773
Длина, мм
95,2—100,2
Ширина, мм
61
Диаметр, мм
60
Взрывчатое вещество
боратол, тротил
Масса взрывчатого вещества, кг
0,06—0,071
Механизм детонации
взрыв через 4—7 секунд после выдёргивания чеки и освобождения прижимного рычага

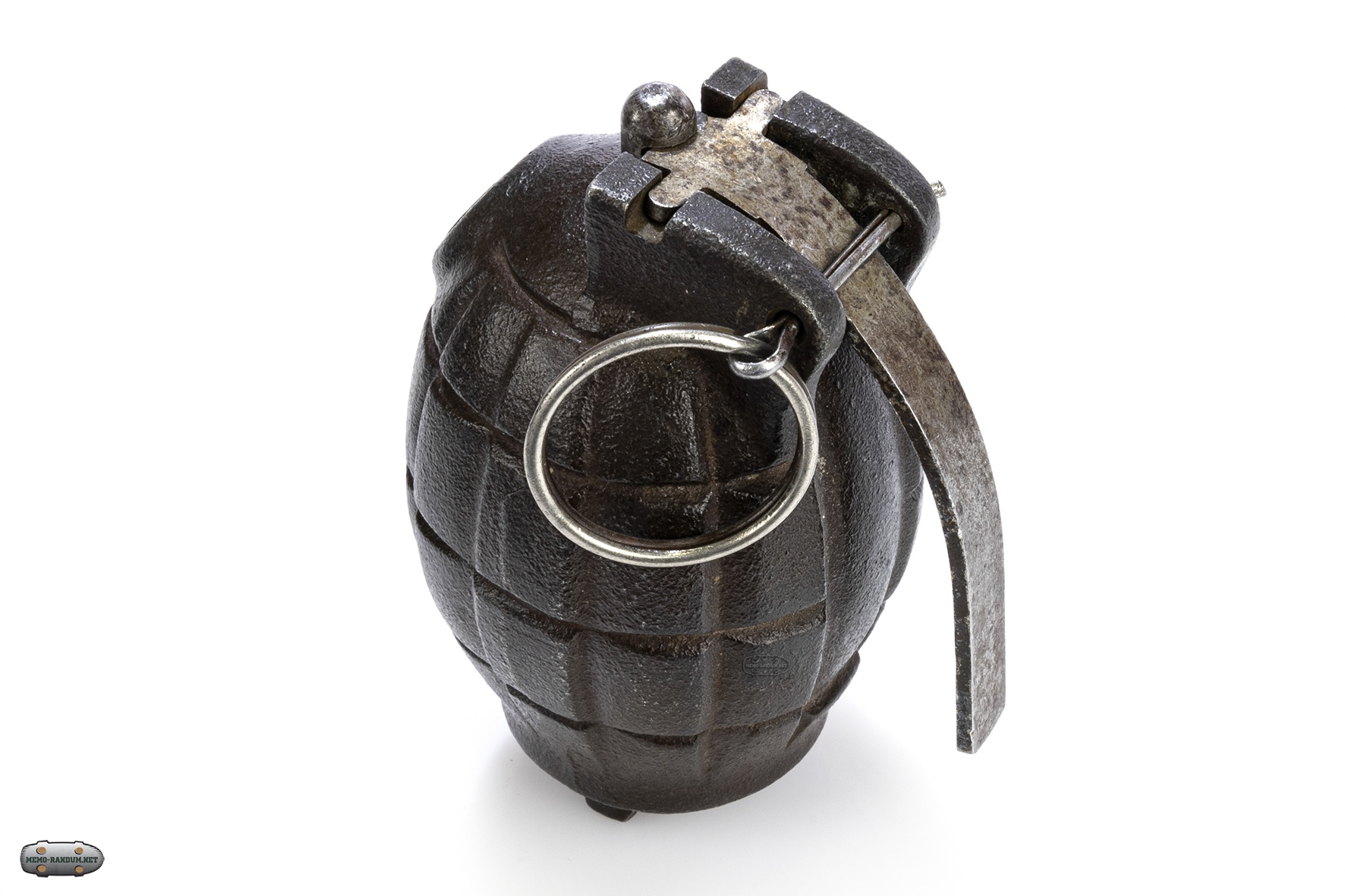

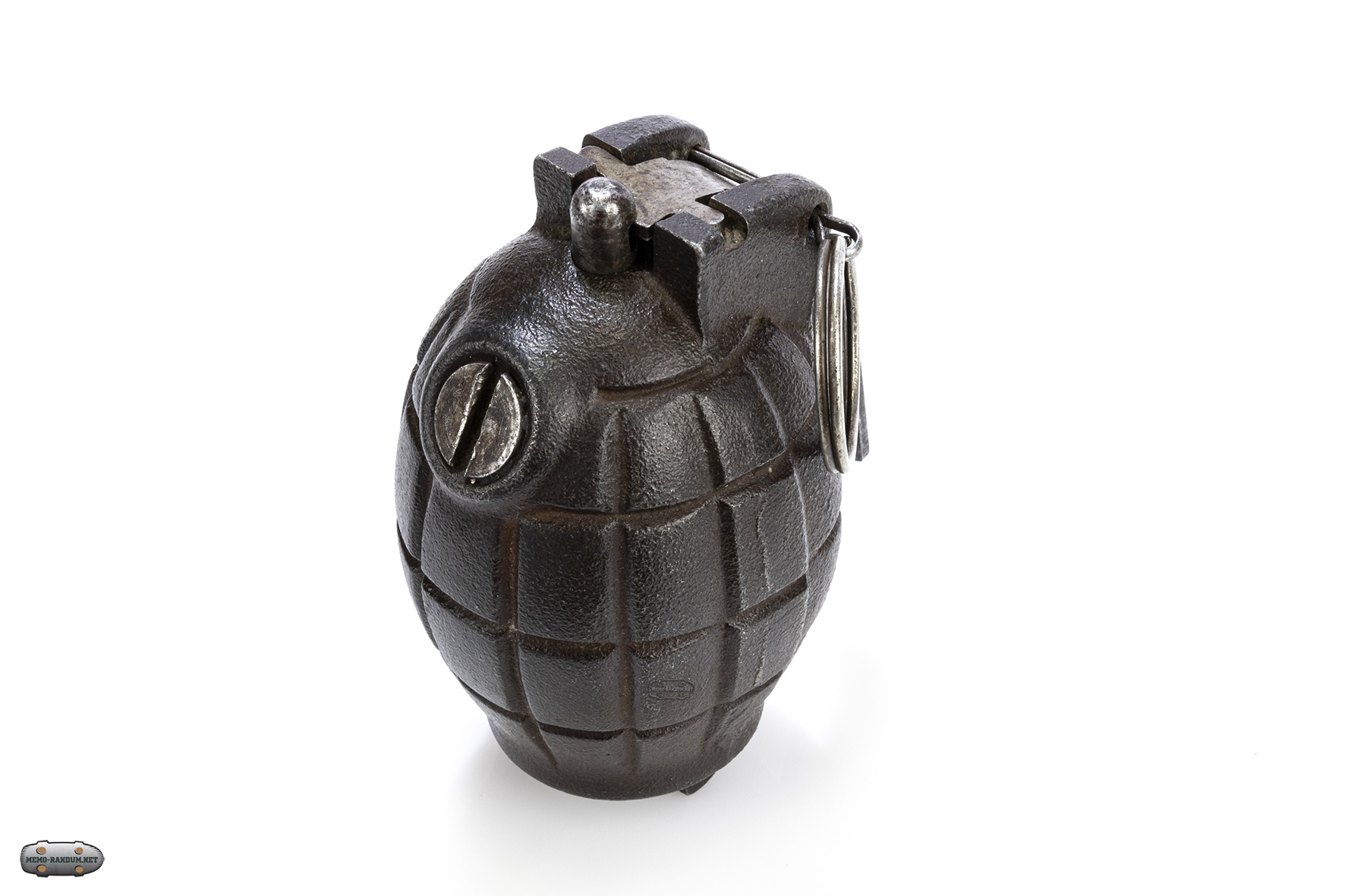

Граната Миллса (Mills bomb)

Граната Миллса (Mills bomb)

Общие данные

  Британская ручная осколочная граната, одна из первых осколочных гранат в истории британской армии наравне с No. 1 и No. 2. Разработана в Великобритании в 1915 году морским инженером и взрывотехником Уильямом Миллсом. Предназначена для поражения живой силы в оборонительном бою, цели достигает за счёт броска рукой человека. Считается самой массовой гранатой Первой мировой войны: всего было произведено 70 миллионов подобных гранат. В дальнейшем использовалась во Второй мировой войне вооружёнными силами многих стран мира, а также в ряде последующих вооружённых конфликтов.

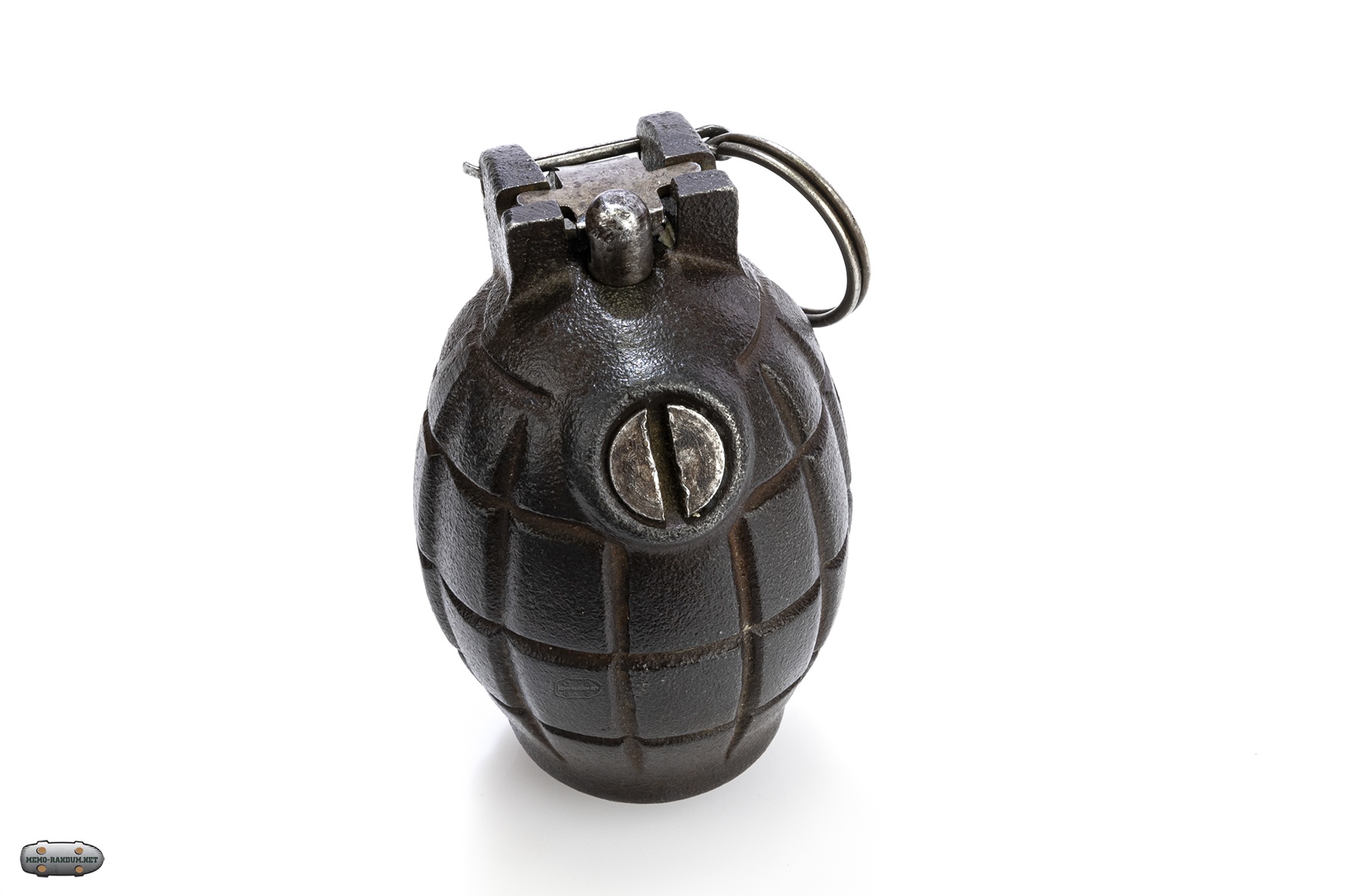

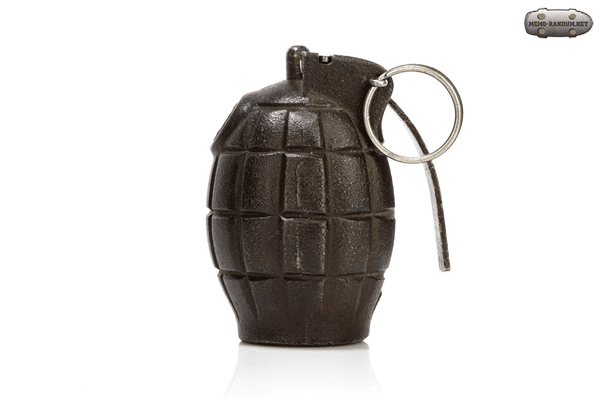

Граната Миллса (Mills bomb). вид на уши

Создание

Создателем гранаты является морской инженер и взрывотехник Уильям Миллс из Сандерленда, который запатентовал своё изобретение и наладил его производство в 1915 году на заводе Mills Munition в Бирмингеме. Граната Миллса была создана на основе теоретического проекта, разработанного инженером Альбером Девандром из Compagnie Belge des Munitions Militaires и капитаном бельгийской армии Леоном Роландом. По проекту, внутри гранаты после выдёргивания чеки начинался процесс срабатывания взрывчатого вещества. Проект не успели реализовать из-за начала Первой мировой войны, а в ноябре 1914 года Роланд попал в плен, вследствие чего работу доводил дальше в одиночку Девандр.

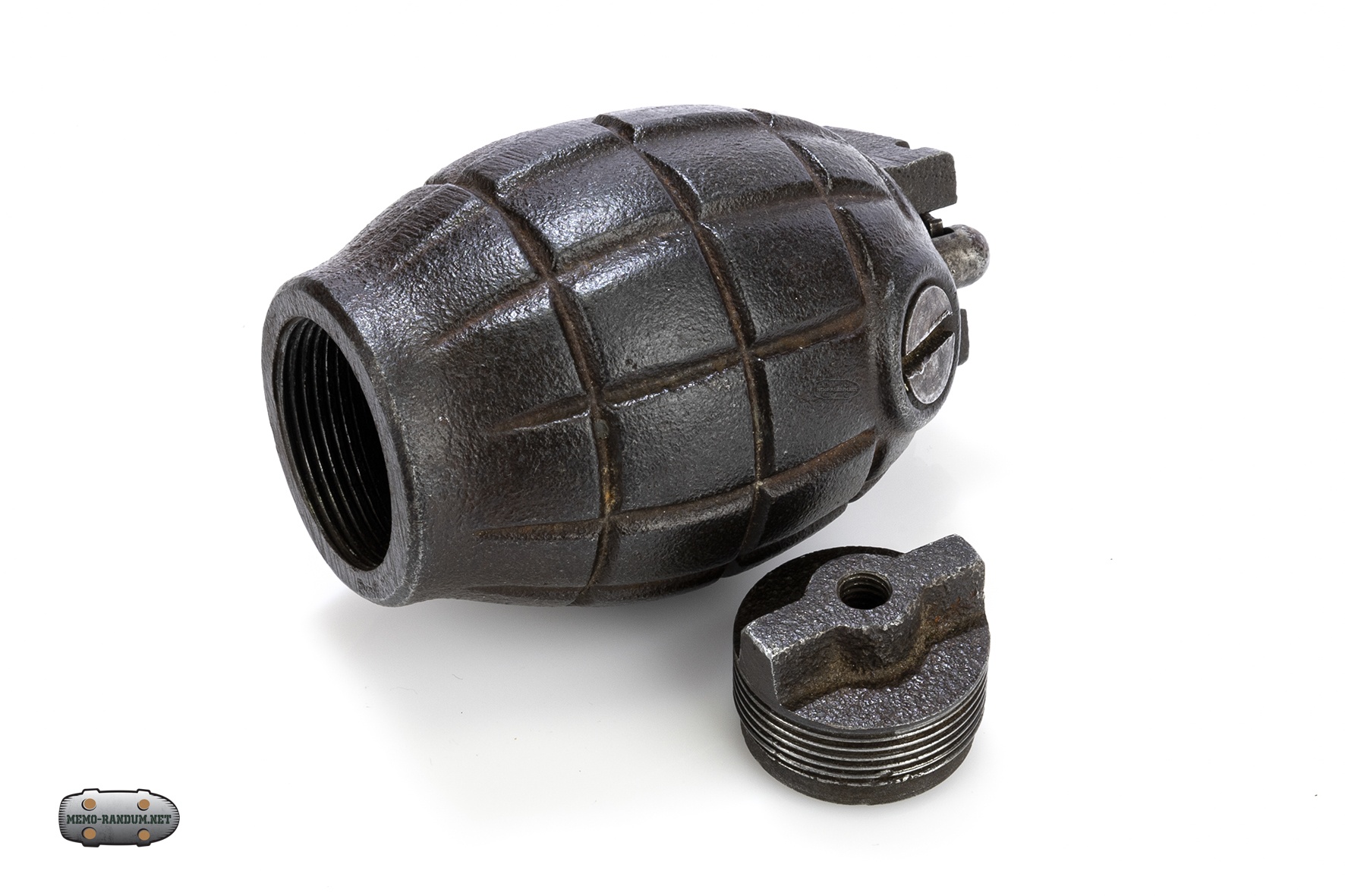

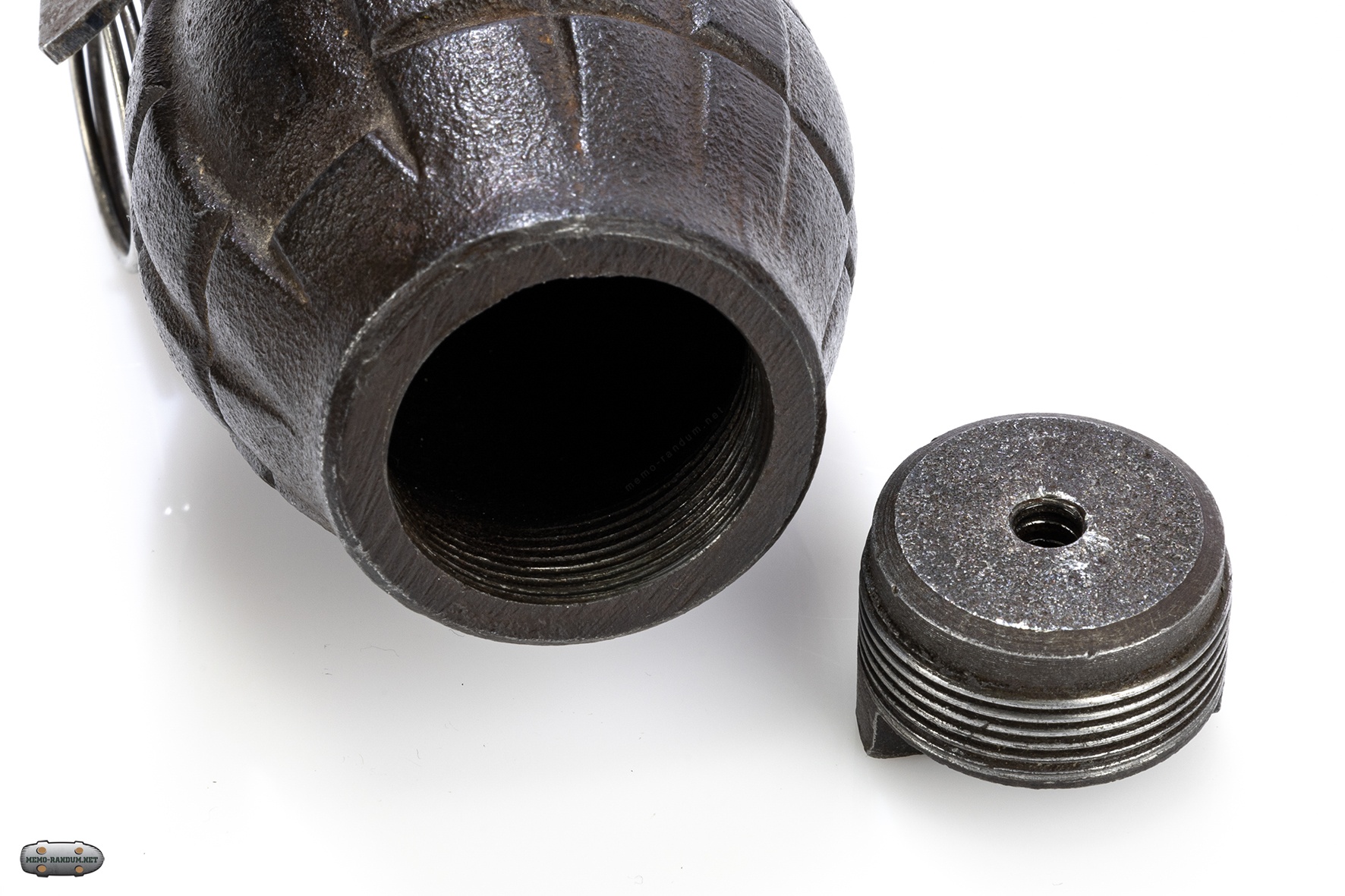

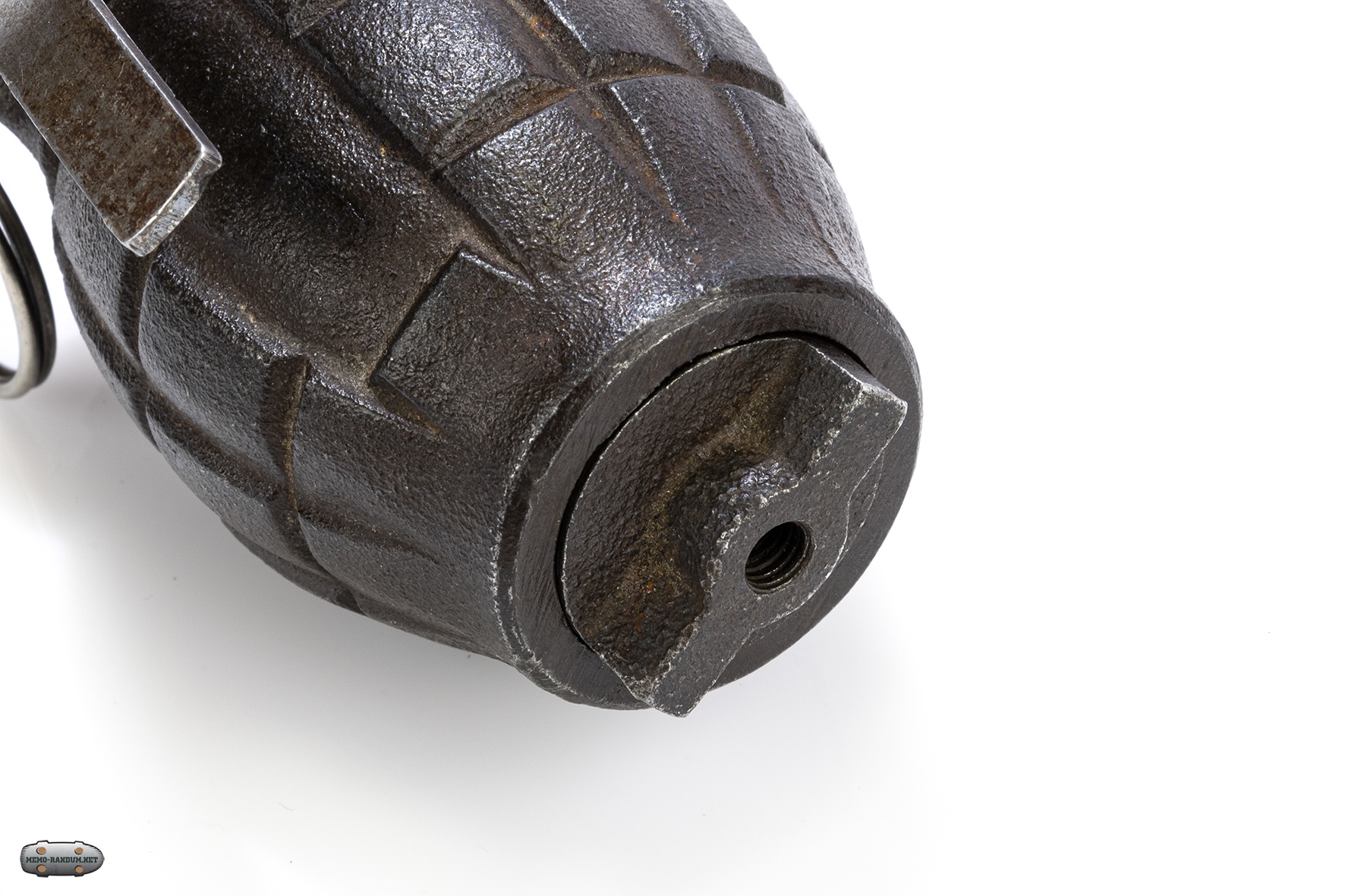

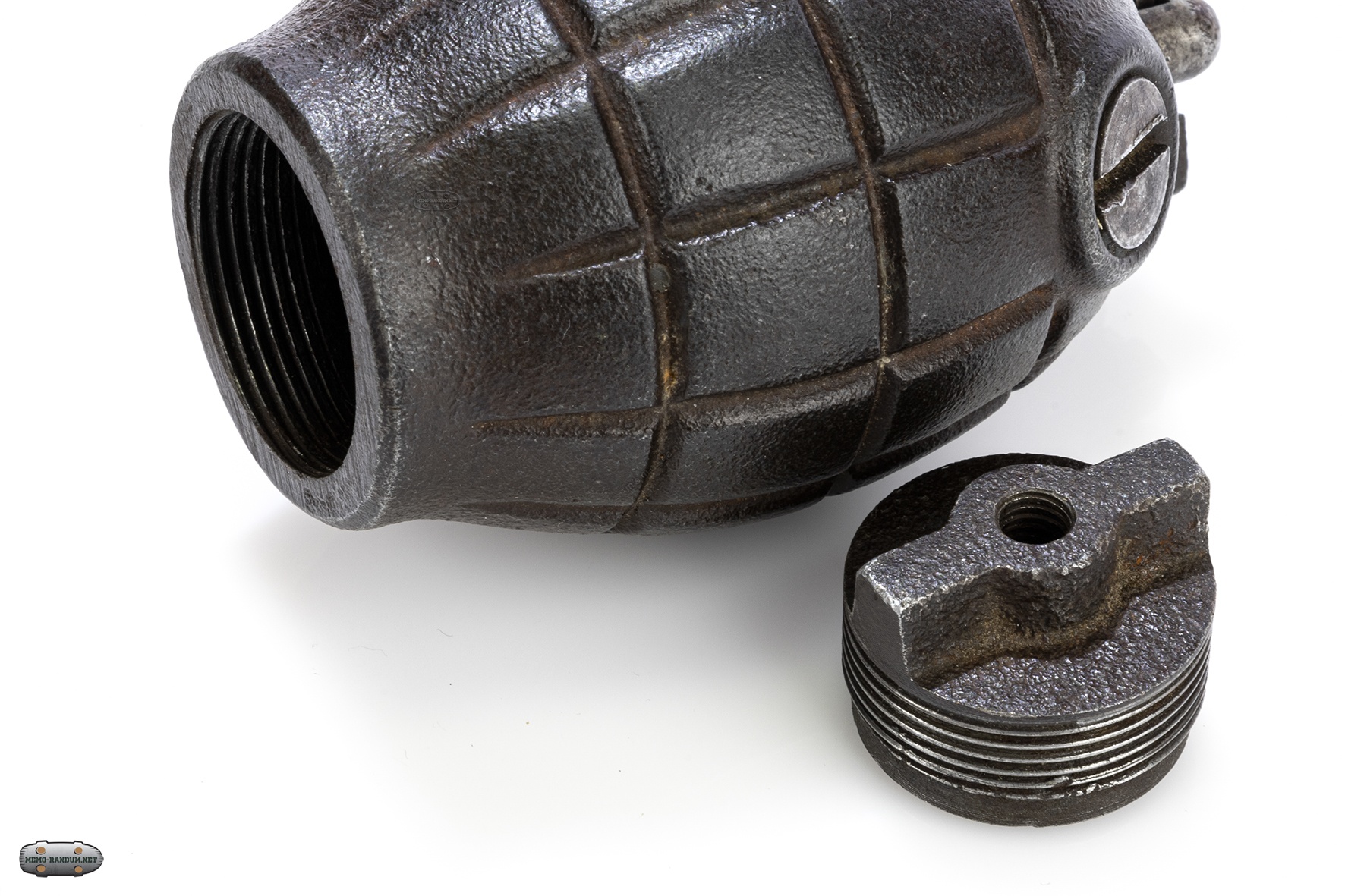

Граната Миллса (Mills bomb). дно выкручено

Модификации гранаты Миллса

26 января 1915 года Миллс и Девандр провели первые испытания гранат цилиндрической формы, которые окончились неудачно: ни одна из брошенных гранат не взорвалась. Военное министерство отвергло идею Роланда, и Миллс занялся доработкой гранаты, представив в феврале яйцеобразную форму гранаты. 20 февраля 1915 года испытания прошли успешно, и вскоре началось массовое производство новых гранат. Британская армия приняла гранату на вооружение как стандартную ручную гранату с индексом No. 5. После войны Роланд и Миллс участвовали в судебном процессе по поводу патентных прав: ещё в августе 1913 года Роланд пытался зарегистрировать патент, а в феврале 1915 года аналогичную заявку подал Миллс, и обе были удовлетворены. Разгорелся спор по поводу того, кого считать подлинным автором, однако его урегулировать толком так и не удалось.

Первый заказ на производство 50 тысяч гранат выполнялся компанией Mills Munitions Ltd и ещё двумя компаниями с марта 1915 года. Всего 20 компаний произвели порядка 75 миллионов гранат разных вариантов, которые поставлялись британским войскам и их союзникам в Первой мировой войне (в том числе и Франции). По ходу развития граната Миллса подверглась ряду модификаций. Модификация No. 23 имела отверстие, куда вставлялся небольшой прут, и использовалась как винтовочная. Эта же концепция применялась и в гранате No. 36 со съёмной шайбой, что позволяло стрелять данной гранатой и из наствольной мортиры. Последний вариант, No. 36M, был специально разработан с использованием шеллака для водонепроницаемости и возможностью использования в жарком климате Месопотамии, но производился ещё очень долго. В 1918 году варианты No. 5 и No. 23 были сняты с вооружения, а обычный No. 36 был снят в 1932 году.

Устройство гранаты

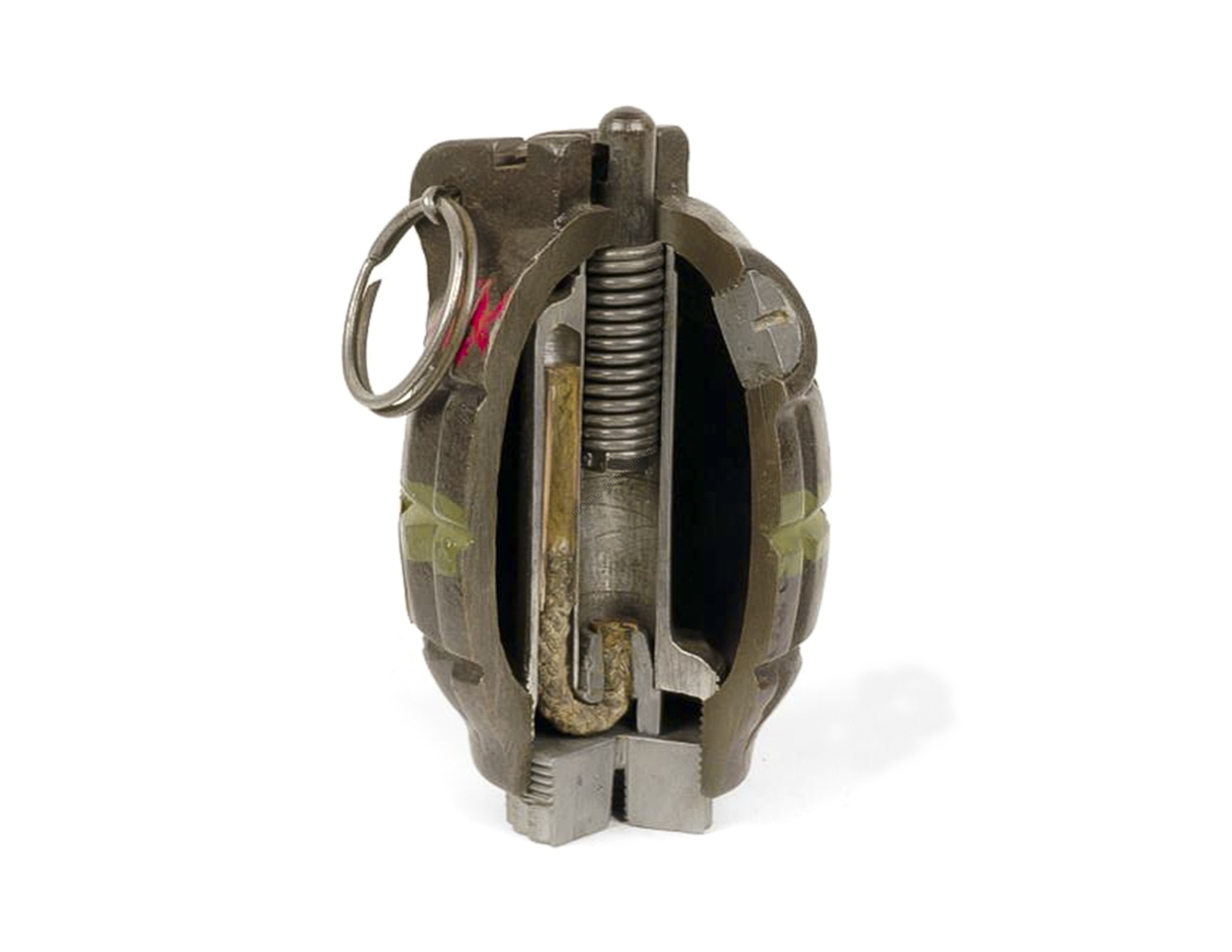

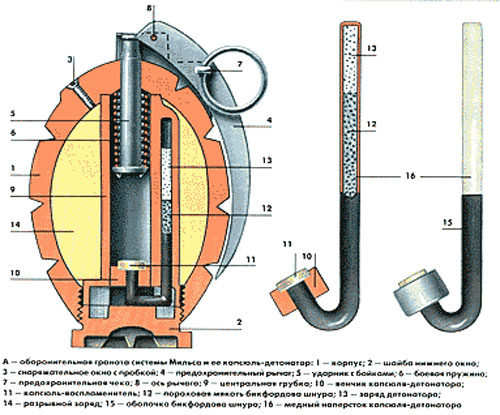

Внешний вид гранаты Миллса не отличается особо от других: корпус овальной формы выполнен из чугуна, снаружи имеет поперечные и продольные насечки. Внутри корпуса находится центральная трубка (ввинчивается в отверстие внизу), в её центральном канале располагается ударник с боевой пружиной и капсюль-воспламенитель запала. Запал представляет собой отрезок огнепроводного шнура с капсюлем-воспламенителем на одном конце и капсюлем-детонатором на другом; сам вставляется в боковой канал трубки. Отверстие корпуса закрывается резьбовой пробкой (шайбой). На корпусе есть два прилива, в которых при помощи оси крепится предохранительная скоба. Вверху корпуса есть отверстие, через которое происходит снаряжение гранаты взрывчаткой (оно закрывается пробкой). Внутренний объём гранаты заполняется взрывчаткой. Ударно-предохранительный механизм включает в себя скобу, чеку и ударник с боевой пружиной.

Тип взрывчатого вещества определялся по линии, нанесённой на середину гранаты. Зелёная линия обозначала аммотол как взрывчатое вещество (с 1915 по 1920 годы). Позднее в качестве взрывчатки стали использовать боратол и тротил (с 1920-х по 1970-е годы). Розовая линия обозначала аммонал или алюматол: смесь нитрата аммония, тротила и небольшого количества алюминиевого порошка. В качестве взрывчатого вещества также иногда использовались алюмотол и сабулит

Перед использованием гранаты предварительно отвинчивалась шайба внизу гранаты, туда вставлялся капсюль-детонатор, и шайба завинчивалась затем обратно на место. Отдельно от гранаты хранился запал, вставлявшийся только перед самым применением. Красная линия у основания показывала, что запал вставлен и граната готова для броска. Для приведения гранаты в боевое положение солдат должен был выдернуть чеку (предохранительное кольцо), прижимая рычаг пальцами к корпусу гранаты, затем отпустить рычаг, удерживаемый рукой, и только потом бросить гранату. Вместе с запалом граната весила 600 граммов, а масса заряда (тротил или боратол) составляла от 60 до 70 граммов.

После удаления кольца и отпускания рычага в момент броска предохранительная скоба под действием пружины ударника, фиксировавшаяся чекой, проворачивалась вокруг своей оси и отпускала ударник. Он под действием боевой пружины накалывал капсюль-воспламенитель, от него шёл луч огня на огнепроводный шнур, который выгорал. После выгорания загорался капсюль-детонатор, что приводило ко взрыву гранаты. Первоначально с момента выдёргивания чеки до срабатывания взрывчатого вещества проходило 7 секунд, но в начале Второй мировой войны британцы для достижения большей эффективности сократили время задержки до 4 секунд. Дальность броска достигала 25 м, радиус разлёта осколков после взрыва мог составлять от 30 до 100 м. При взрыве граната могла разлетаться на огромное количество осколков, число которых доходило вплоть до 500, а их размеры варьировались от крохотных фрагментов до кусков длиной почти 2,5 см (один дюйм)

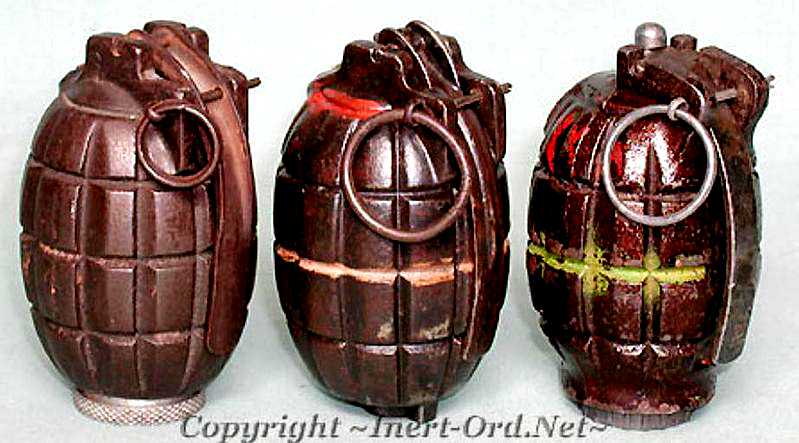

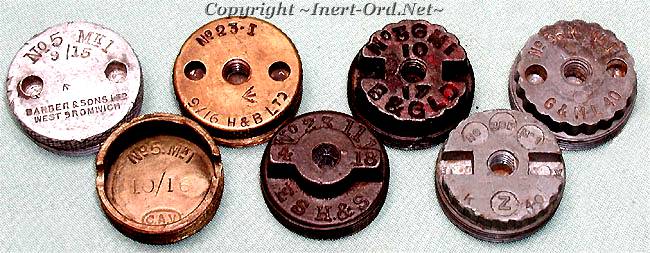

модификации

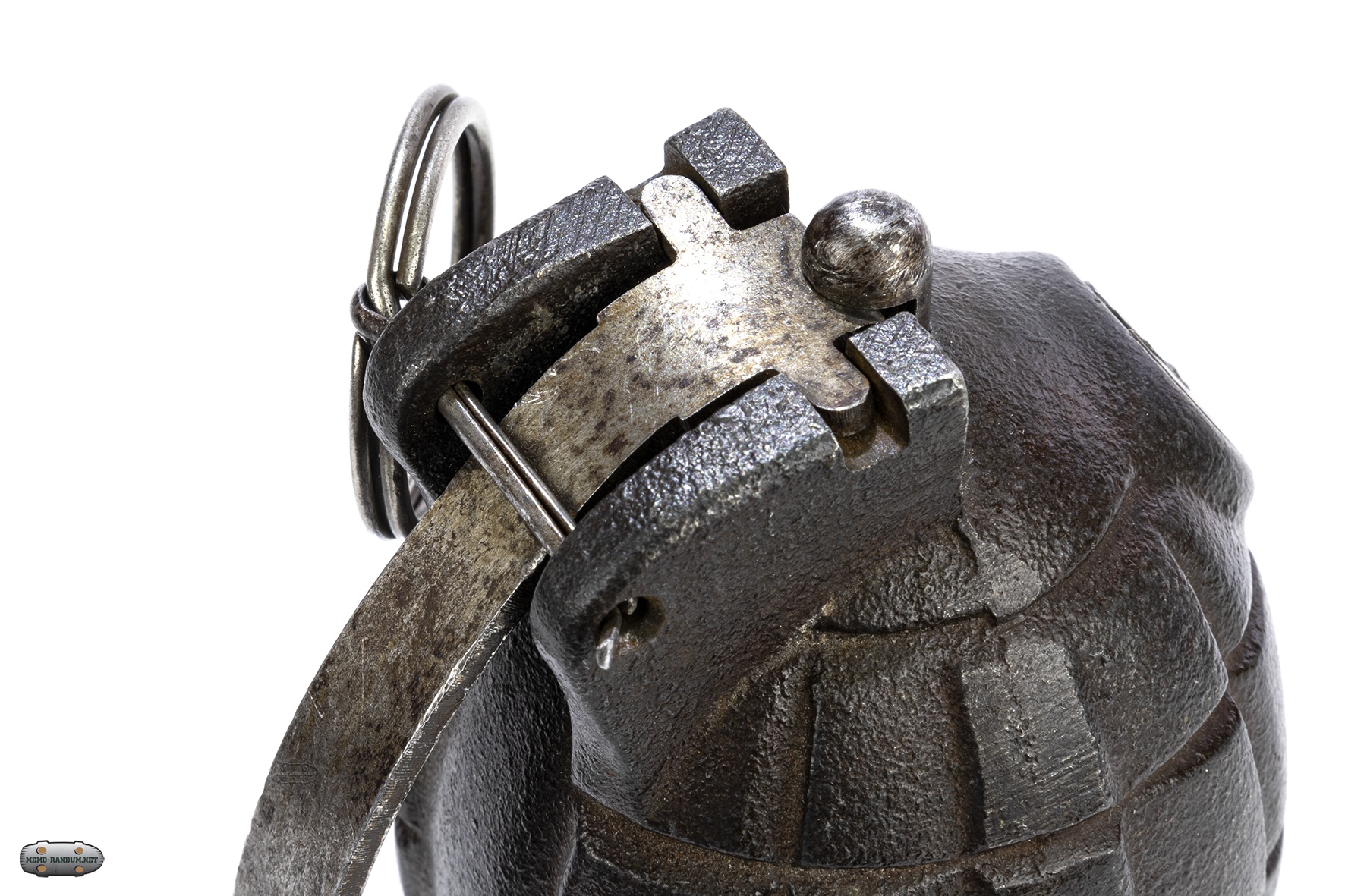

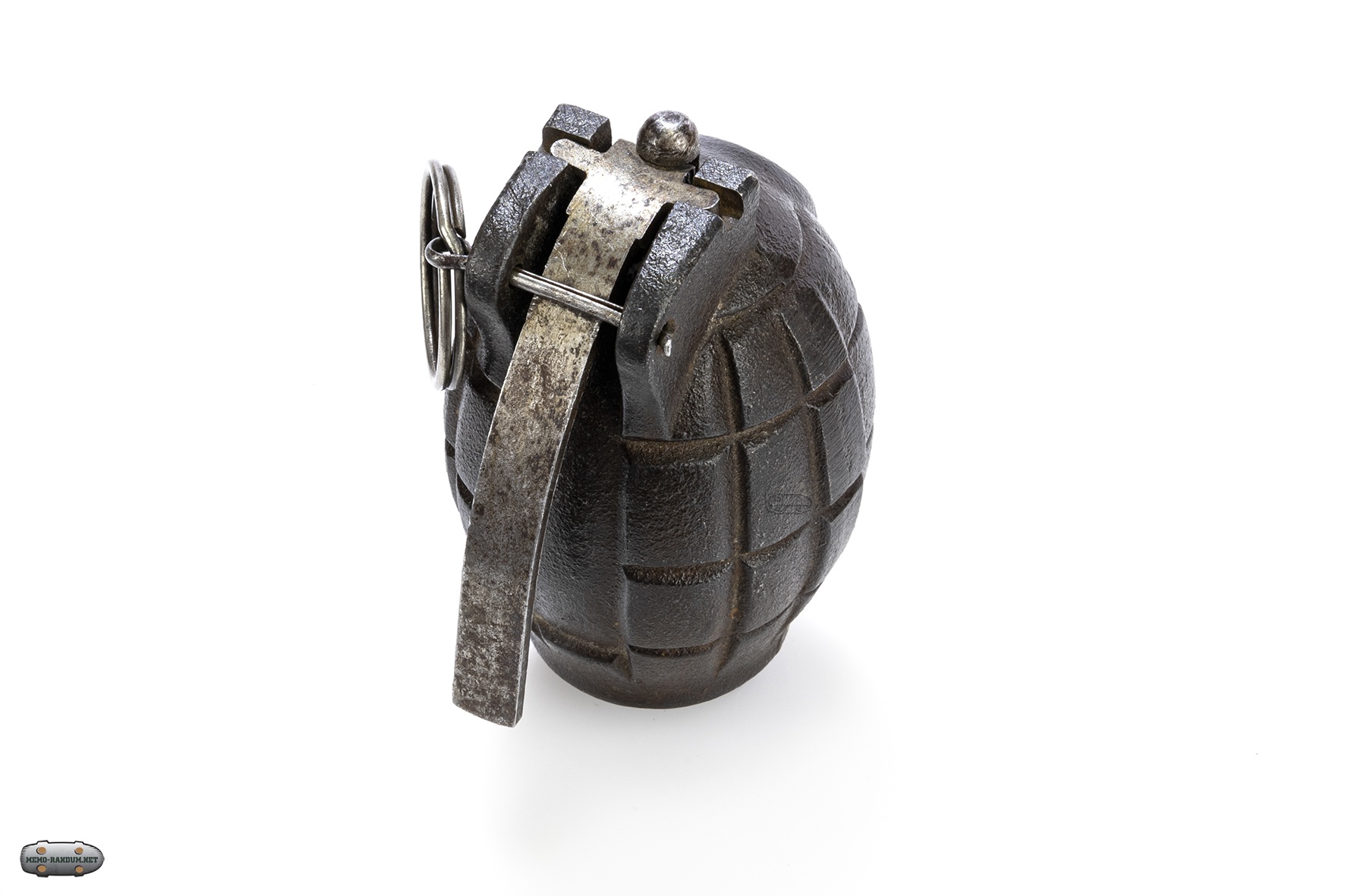

  • No. 5 Mk. I — первая версия гранаты. Капсюль-детонатор находится внизу гранаты, капсюль-воспламенитель — вверху, кольцо также крепится в верхней части. Защита кольца осуществляется металлической скобой (прижимным рычагом). На самом верху на оси рычага находились «уши», по которым можно было распознать гранату. Впервые применена на фронте в мае 1915 года, в массовое производство поступила в 1916 году. Металлическая скоба играла роль предохранителя, не позволявшая сдетонировать раньше времени. Снята с вооружения в 1918 году.

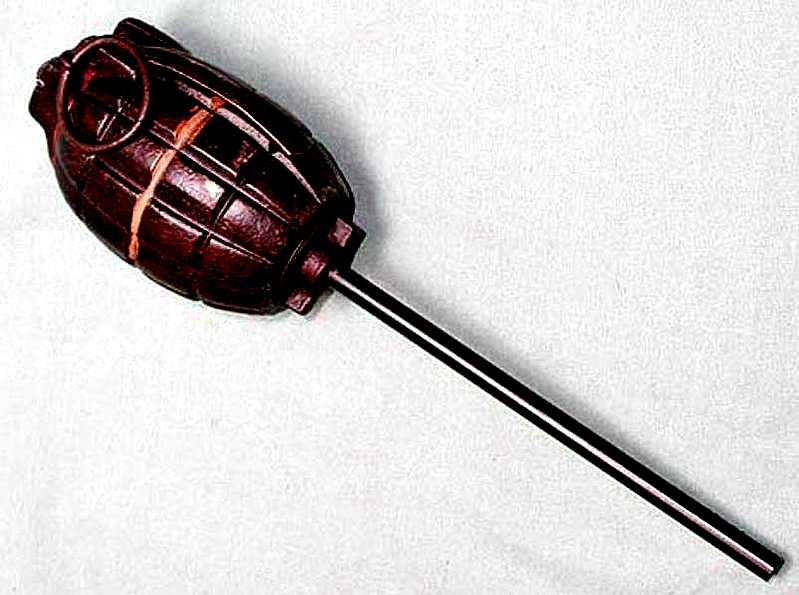

  • No. 23 — вторая версия гранаты, винтовочный вариант. Впервые представлена в 1917 году. Внизу пробка имела отверстие под прут небольшой длины, что позволяло вставлять гранату в ствол винтовки и использовать её как винтовочную гранату. Была дешевле по стоимости и легче в производстве. Снята с вооружения в 1918 году.
  • No. 36 Mk. I — третья версия гранаты, представлена в мае 1918 года. Была шире в середине, «уши» были крупнее. Имела вместо прута своеобразную тарель, равную калибру гранаты (5,6 мм) и ввинчивавшуюся своим штырём в отверстие пробки. Могла выстреливаться из мортирки: тарель играла роль обтюратора. Снята с вооружения в 1932 году.
  • No. 36M — четвёртая версия гранаты, дальнейшая модификация третьей версии, принята на вооружение в 1932 году. Покрытый шеллаком образец No. 36M («месопотамский») был водонепроницаемым и мог использоваться в жаркую погоду. В послевоенные годы в гранату стали добавляться куски колючей проволоки для усиления поражающего эффекта. Три красных креста на гранате показывали её принадлежность к водонепроницаемому типу No. 36M. Производилась до 1972 года, пока её не заменила граната L2. В качестве винтовочной перестала использоваться в 1945 году, но была признана устаревшей только в 1962 году.

Граната Миллса (Mills bomb) обзор 360
