ГРАНАТА М32 (ФИНЛЯНДИЯ). "Веретено"


ГРАНАТА М32 (ФИНЛЯНДИЯ). "Веретено"


Универсальная граната M32 предназначена для поражения живой силы в оборонительном и наступательном бою. Граната была разработана во время Советско-Финской войны и была одной из самых массово применяемых финских гранат. Изначально гранаты M32 разрабатывались как универсальные — для метания рукой и стрельбы из 47 мм миномета. При стрельбе из миномета пробка из нижнего отверстия вывинчивается и на ее место ввинчивается стабилизатор. В итоге миномет так и не был принят на вооружение, и граната использовалась только как ручная.

Граната M32 состоит из:
— корпуса,
— заряда ВВ,
— запала S16/20,
— детонатора.


источник: Patronen.su

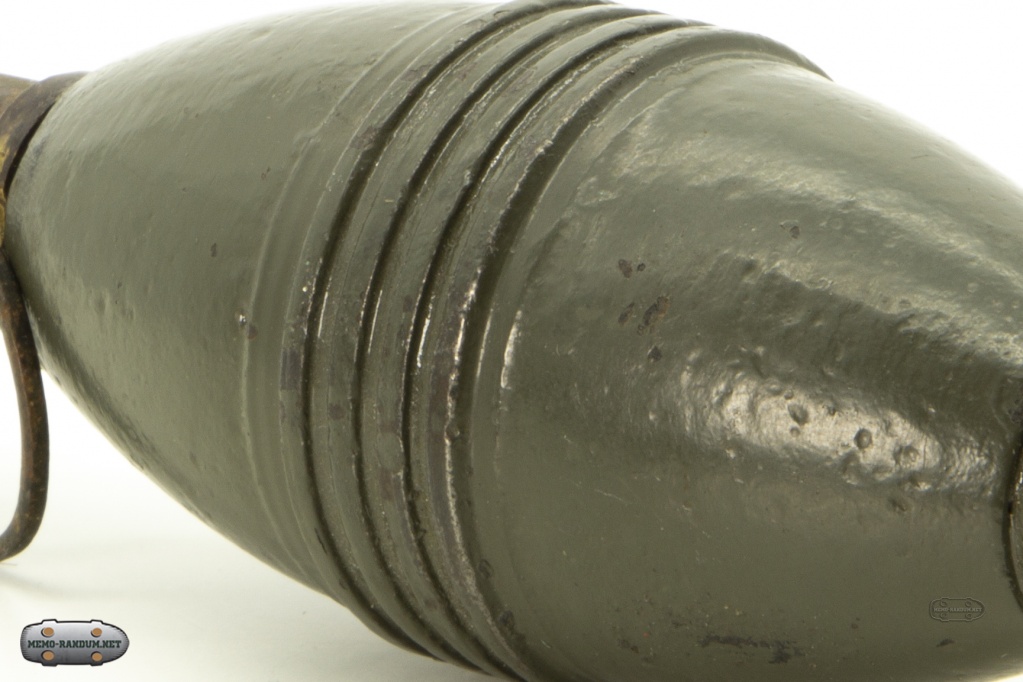

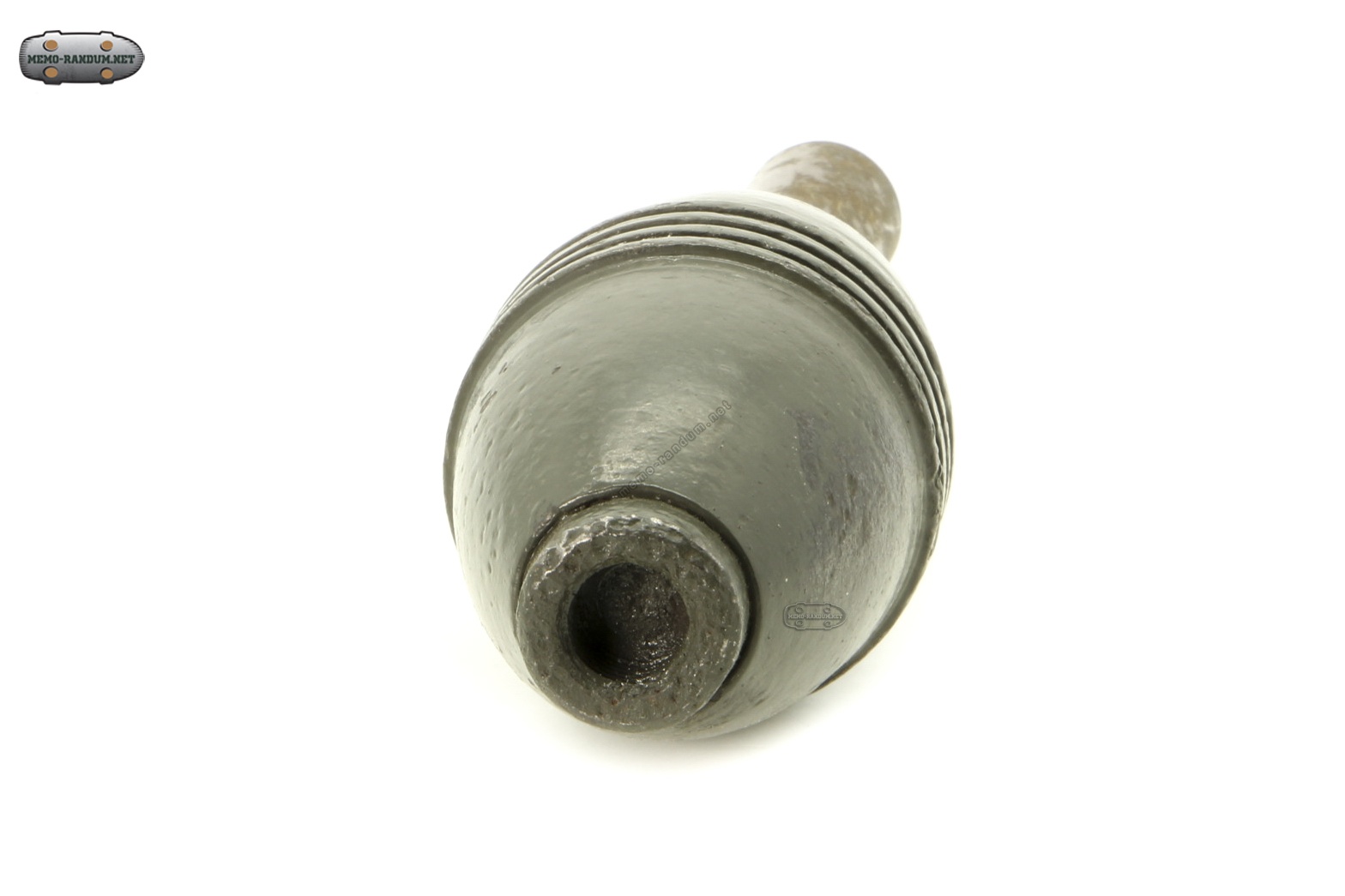

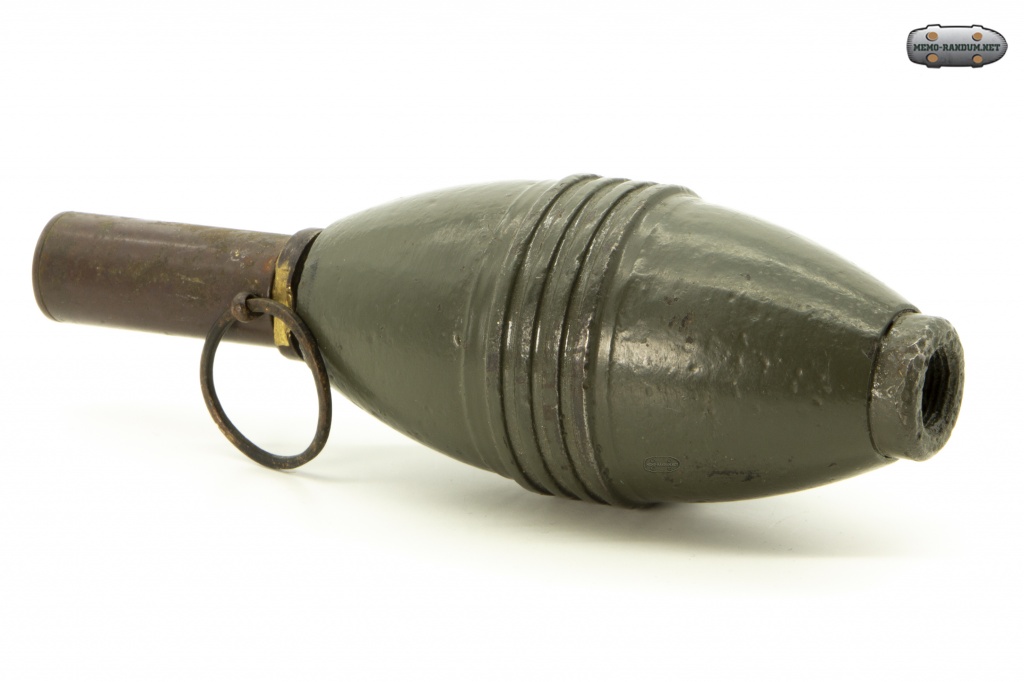

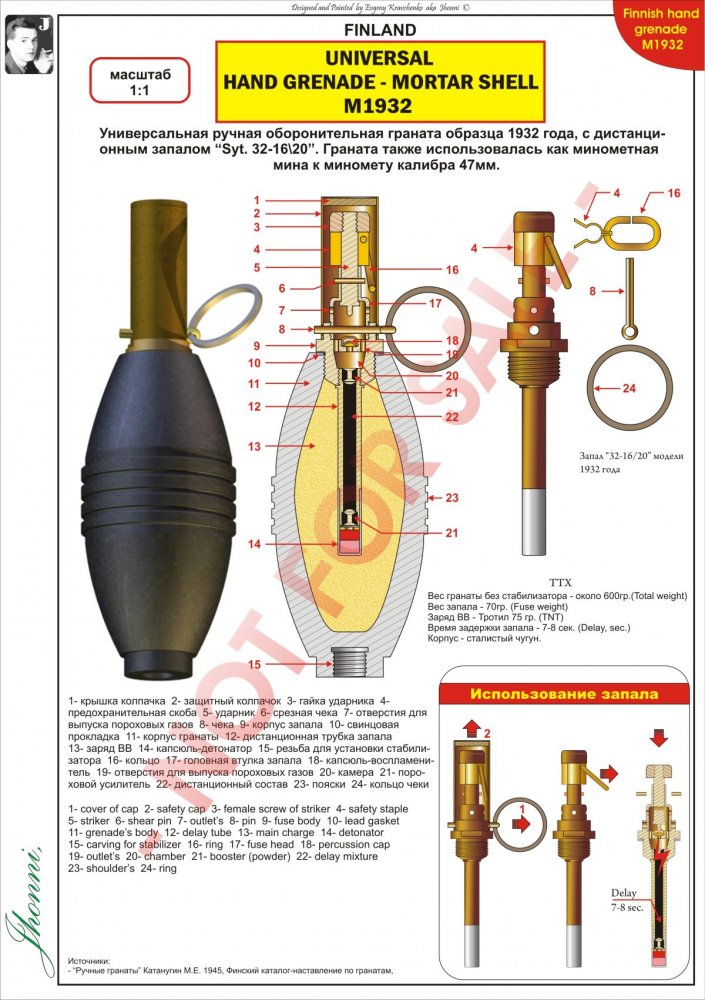

Корпус гранаты изготовлен из сталистого чугуна. Производились корпуса двух форм — веретенообразной и каплеобразной. Корпус гранаты имеет два резьбовых отверстия. Одно предназначено для ввинчивания запала, в другое ввинчивается стальная или латунная пробка. Запал S16/20 состоит из:
— латунного корпуса;
— ударника с головной втулкой и жалом;
— срезной чеки;
— направляющей трубки;
— предохранительной клипсы с кольцом;
— капсюля-воспламенителя;
— трубки с пороховым замедлителем;
— предохранительного колпачка с предохранительной чекой.


Ударник запала вставлен в направляющую трубку и закреплен в ней при помощи срезной чеки. Сверху на ударник навинчивается массивная головная втулка. В нижней части ударника закреплена втулка. Для дополнительной безопасности на ударник надевается предохранительная клипса. На корпус запала надевается предохранительный колпачок и фиксируется при помощи чеки.

В служебном обращении детонатор хранится отдельно от гранаты На трубку запала для герметизации надевается свинцовый колпачок

Граната M32 могла использоваться и с запалами других конструкций.Для использования гранаты M32 необходимо:
1. вывинтить запал из корпуса гранаты, снять с трубки запала свинцовый колпачок и надеть капсюль-детонатор;
2. выдернуть предохранительную чеку и снять предохранительный колпачок;
3. за кольцо снять предохранительную скобу с головной втулки;
4. резким ударом о твердую поверхность произвести накол капсюля-воспламенителя;
5. метнуть гранату в цель.

При ударе головной втулкой запала о твердый предмет, происходит срезание чеки ударника, и ударник, опускаясь вниз, накалывает капсюль-воспламенитель. Луч огня передается на воспламенительный состав, а от него на замедлительный состав. Пороховые газы, образующиеся при горении воспламенительного и замедлительного составов, выходят наружу через отверстия направляющей втулки. После выгорания замедлительного состава, луч огня попадает на капсюль-детонатор, что приводит к его взрыву.

Обычно при применении гранаты, накол капсюля производился путем удара гранаты о каску бойца.


ТТХ:

Масса гранаты, гр 600
Масса заряда, гр 70
Тип ВВ тротил
Время замедления, с 5.5

источник:https://warweapons.ru/granata-m32-finlyandiya/

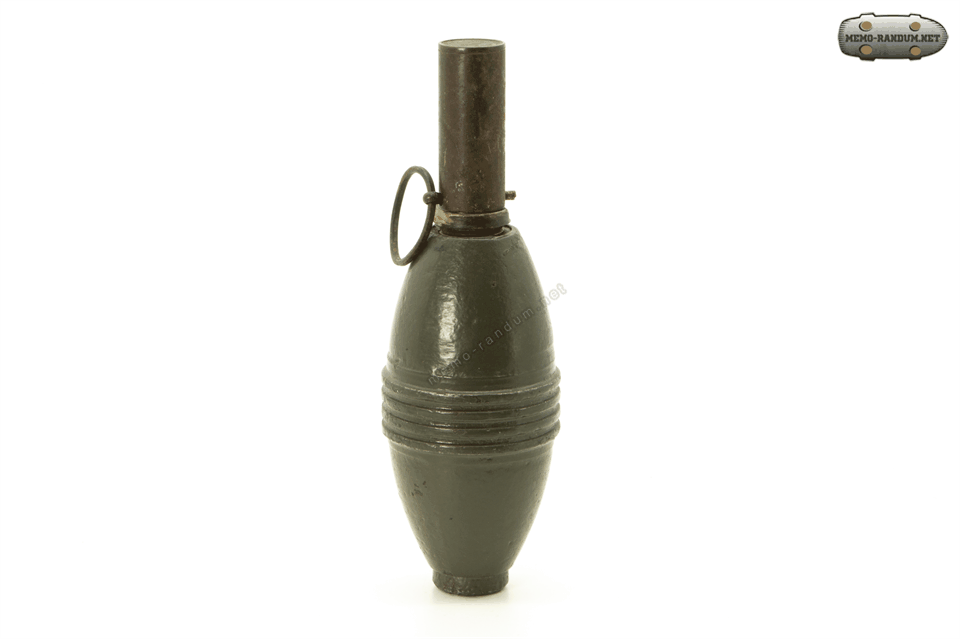

Granata M35_Vereteno_gif.gif
