Двуствольное ружье штучной работы МЦ 106

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

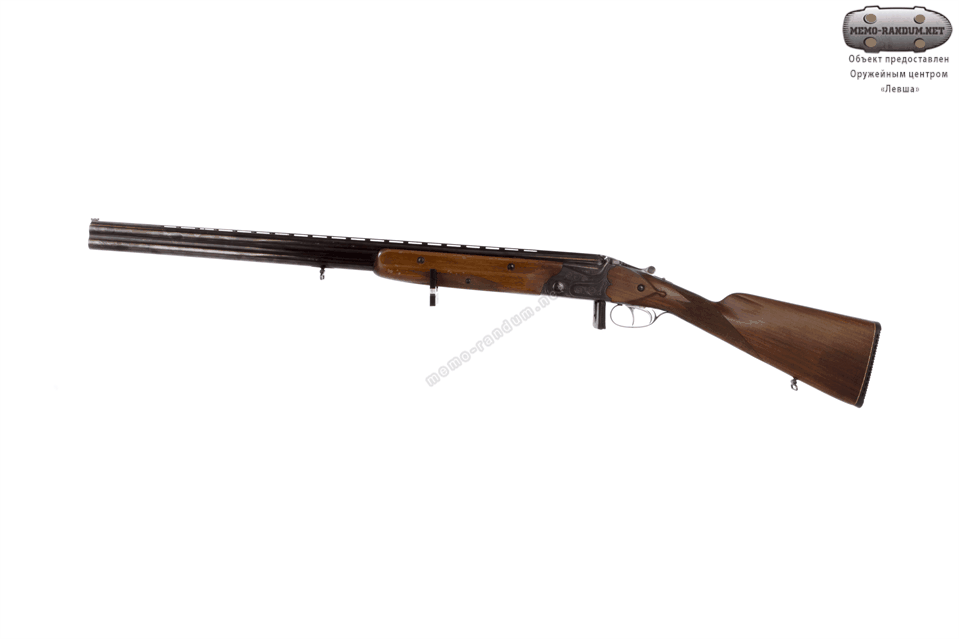

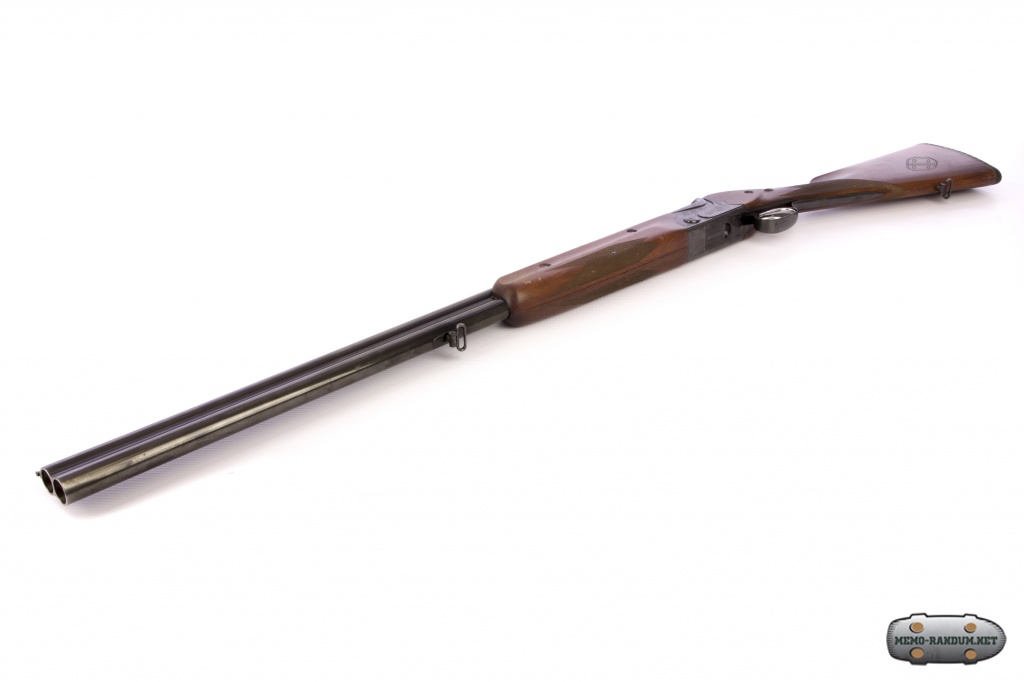

Двуствольное ружье штучной работы МЦ 106-12


МЦ 106 - двуствольное внутрикурковое ружье с вертикально расположенными стволами. Выпускается с 1988 года.

Модель МЦ 106 разработана на базе известного ружья МЦ 6, а также спортивного МЦ 108, которое в свою очередь представля­ет совершенствование спортивной модели ружья МЦ 8. (Конструкция имеет почти полную унификацию с МЦ 108).

Ружье МЦ 106-12 предназначено для стрельбы дробью, кар­течью и пулями. Единственное отечественное охотничье ружье штучного производства, позволяющее применять усиленные патроны, развивающие давление пороховых газов 918 кг/см2 (90 МПа), имеет повышенную гарантий­ную наработку (20 тыс. выстрелов) и такой же запас проч­ности, что и спортивное ружье МЦ108. В то же время ру­жье имеет пониженный вес вследствие уменьшения габа­ритов коробки ружья, снижения веса стволов, коробки, рамок запирания за счет применения термообработанной высоколегированной стали. Вес ружья 3,25 кг.

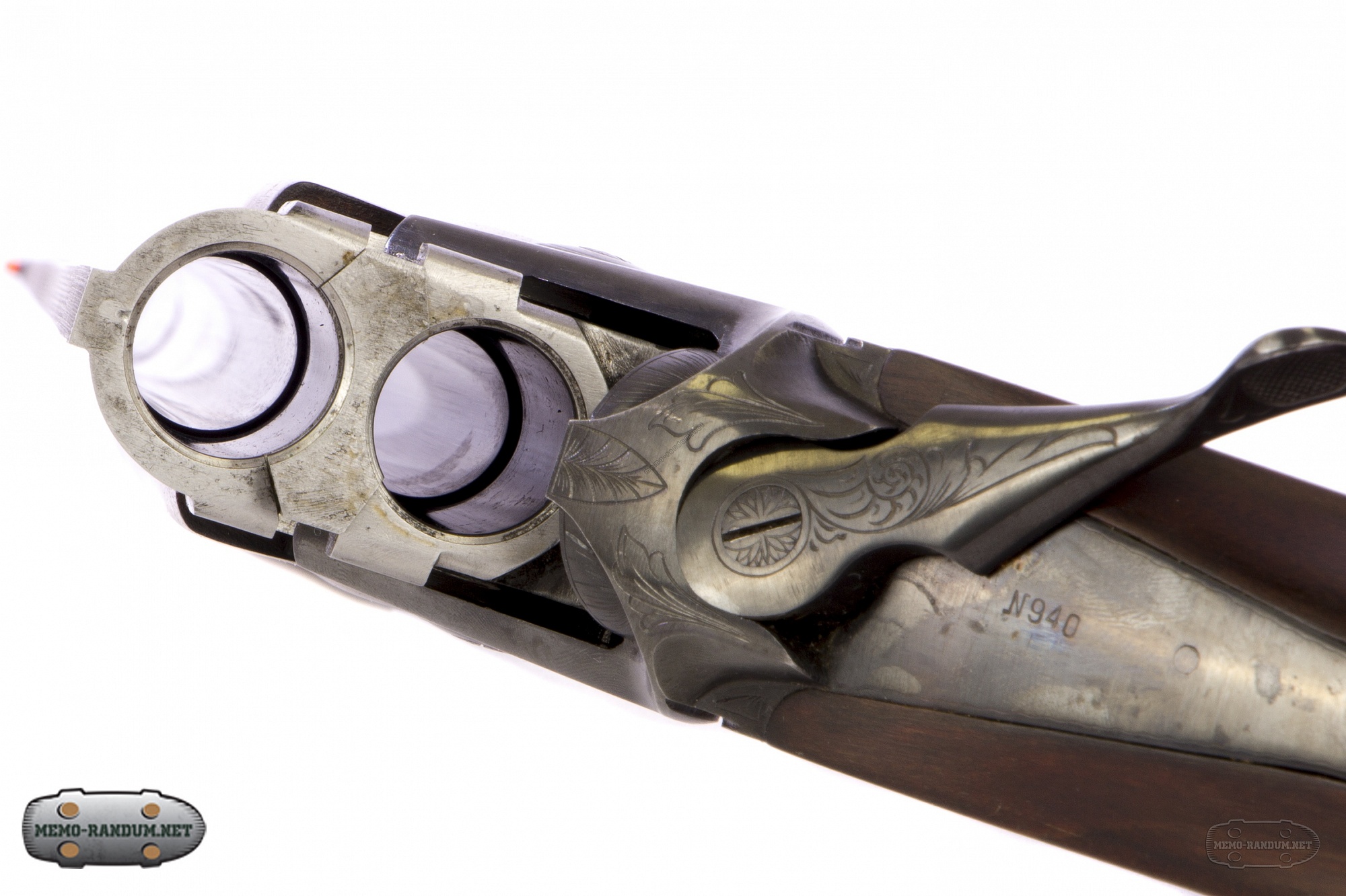

Стволы отъемные длиной 750 мм, распо­ложены в вертикальной плоскости. Дульное сужение кана­ла нижнего ствола 0,5 мм, верхнего - 1,0 мм. Соединение ствола с коробкой осуществляется традиционно посредством ствольной муфты, шарнира, защелки и рамки запирания. Для отделения узла стволов от коробки необходимо повер­нуть защелку стволов в крайнее нижнее положение, отвес­ти рычаг запирания вправо, повернуть стволы примерно на 15° до совмещения выступов выталкивателя с пазами ко­робки и извлечь их из коробки. Коробка ружья МЦ 106, в отличие от модели МЦ 6, не имеет вырезов сверху, в которые входили выступы на муфте стволов, что позволяет легко различать эти модели. Кроме того, у охотничьих ружей МЦ 6 коробка (как и в моделях МЦ 10, МЦ 5) изготавливалась из легкого сплава, коробка же ружья МЦ 106 - стальная.

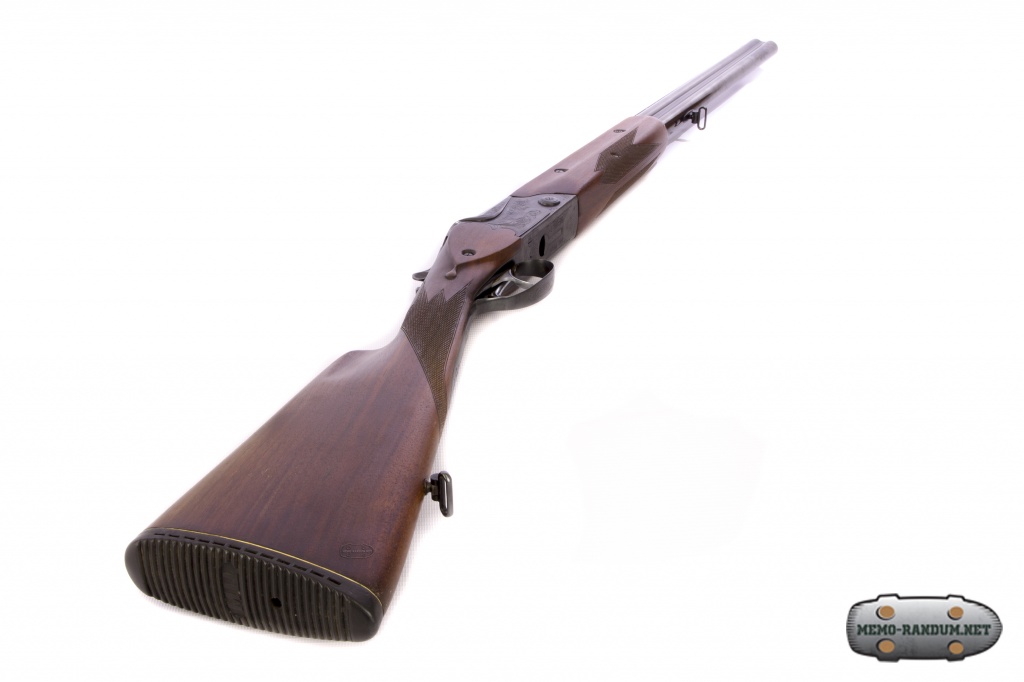

В ружье МЦ 106 также усовершенствовано крепле­ние к стволам неотделяемого цевья, что было слабым местом в модели МЦ 6. Цевье закреплено на стволах гай­ками. Для более прочного соединения накладок цевья со стволами увеличены опорные поверхности их за счет вве­дения дополнительного межствольного вкладыша. С це­лью устранения самоотвинчивания стяжных винтов на­кладок цевья введены цанговые гайки, плотно охватыва­ющие резьбовое соединение. Приклад ореховый. На при­кладе и стволе имеются антабки. Ударный механизм с внутренними курками и спусковой механизм с двумя спус­ковыми крючками смонтированы на едином, отдельном основании. Передний спусковой крючок предназначен для производства выстрелов из нижнего ствола. Рабочее поджатие боевой пружины достигается при взведении кур­ков в процессе открывания стволов. Курки взводятся од­новременно в процессе отпирания и открывания ство­лов. Гильзы выдвигаются из патронников общим вытал­кивателем.


Предохранитель автоматический, запирает спусковые крючки при открывании стволов. Конструкция ружья ис­ключает производство выстрела при неполностью запер­тых стволах за счет наличия на коромысле специальных выступов для предварительного отвода курков. Также пре­дусмотрена возможность постановки ружья на предохра­нитель после одного выстрела. Для этого необходимо пос­ле первого выстрела передвинуть кнопку предохранителя в крайнее переднее положение, что не обеспечивалось в ружье МЦ 6-12.

Для открывания стволов необходимо отвести ры­чаг запирания вправо, а стволы повернуть вокруг оси шарнира. При повороте рычага запирания рамка переместится в заднее положение и освободит стволы, а соединенное с рамкой коромысло повернет курки до постановки их на предохранительные зацепы. Рычаг запирания фиксируется в крайнем правом положении под­пружиненным стопором.


При открывании стволов взводители переместят­ся назад и поставят курки в боевое положение. При этом боевая пружина будет поджата, шептала под дей­ствием спусковой пружины заскочат за боевые взво­ды курков. Одновременно взводители повернут коромыс­ло, при этом тяга сдвинет кнопку предохраните­ля в крайнее заднее положение, и предохранитель ав­томатически запрет спусковые крючки.

Закрывание ружья осуществляется поворотом ство­лов вокруг оси шарнира. При этом в конце поворота вер­хняя часть муфты стволов посредством гнетка стопора выключит стопор, после чего под действием пружины рамка запирания произведет запирание стволов. Рычаг за­пирания займет исходное положение. Перед выстрелом необходимо кнопку предохраните­ля передвинуть в крайнее переднее положение. Для про­изводства выстрела из нижнего ствола необходимо нажать на передний спусковой крючок, при этом правое шеп­тало выйдет из зацепления с правым курком, который под действием боевой пружины ударит по бойку, Про­изойдет выстрел из нижнего ствола. Аналогично работает левый узел спускового механизма при нажатии на задний спусковой крючок.

Производитель: ЦКИБ СОО
Страна: Россия
Тип оружия: огнестрельное
Назначение: охотничье ружье
Тип ствола: гладкоствольное
Тип заряжания: не автоматическое
Количество стволов: двуствольное
Расположение стволов: вертикально
Характеристики
Год создания: 1988
Длина: 1100-1170 мм
Длина ствола: 675-750 мм
Вес, кг: 3,25-3,6 кг
Калибр: 12, 20, 7,62, 9


  ЦКИБ СОО выпускает следующие модификации ружья МЦ 106:
  • МЦ 106-12 - охотничье ружье со стволами 12-го калибра;
  • МЦ 106-12м - модификация, предназначенная для стрельбы патронами "Магнум";
  • МЦ 106-20 - ружье со стволами 20-го калибра;
  • МЦ 106-17 - комбинированное ружье с верхним стволом 12 калибра и нижним нарезным стволом калибра 7,62;
  • МЦ 106-19 - комбинированное ружье с верхним стволом 12 калибра и нижним нарезным стволом калибра 9;
  • МЦ 106-0 - спортивное ружье для стрельбы на круглом стенде;
  • МЦ 106-01 - спортивное ружье для стрельбы на траншейном стенде.
