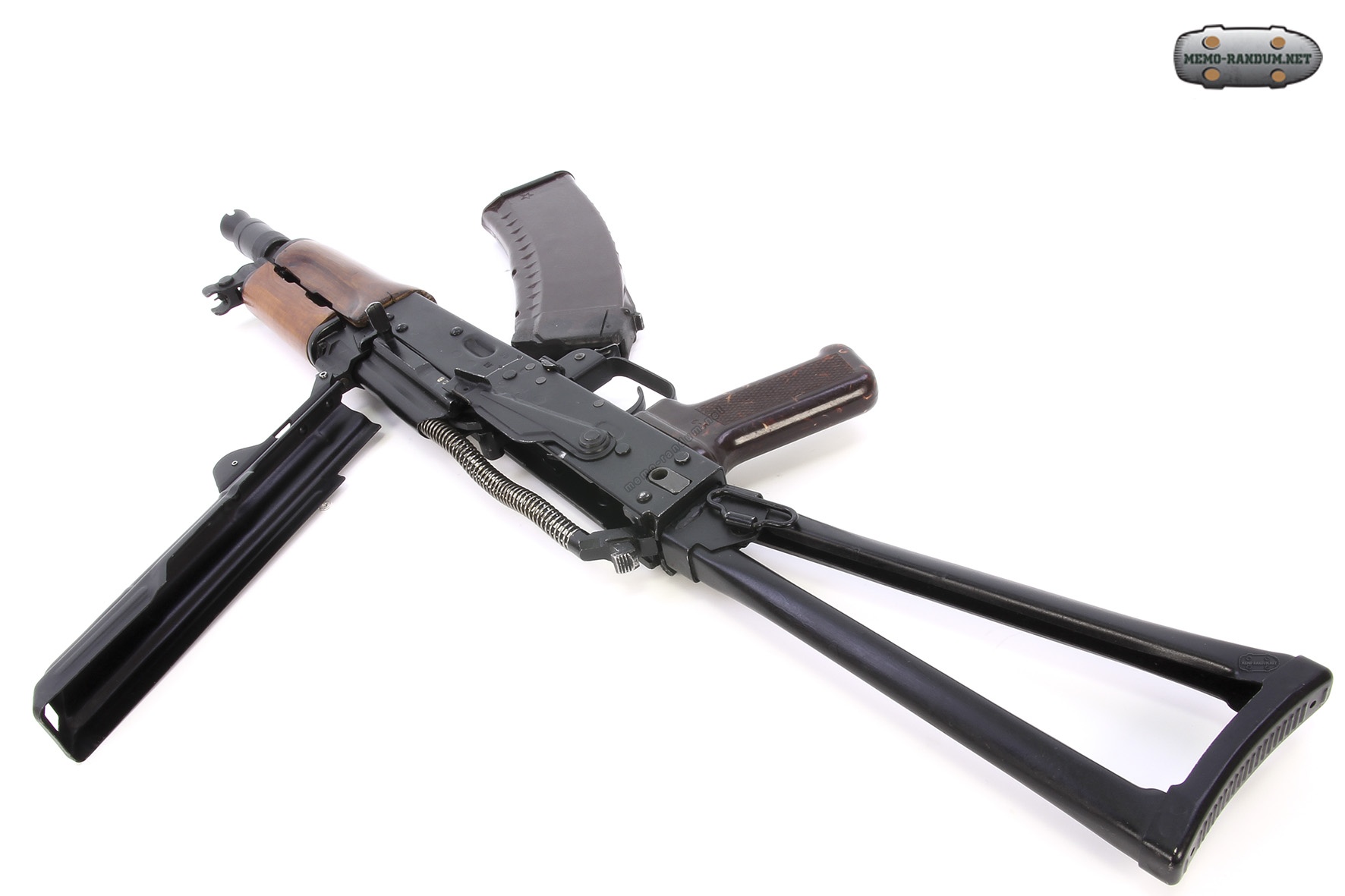

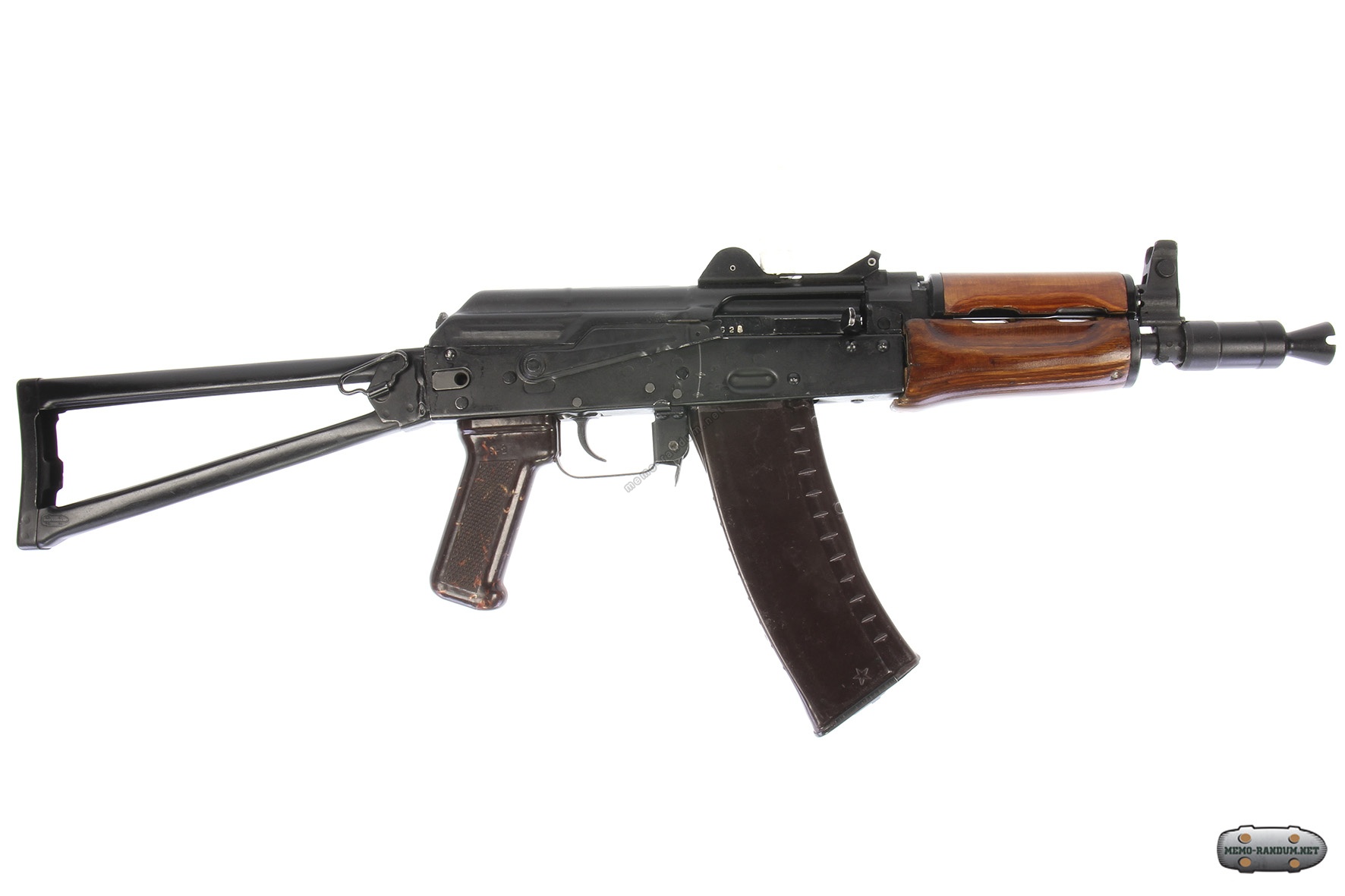

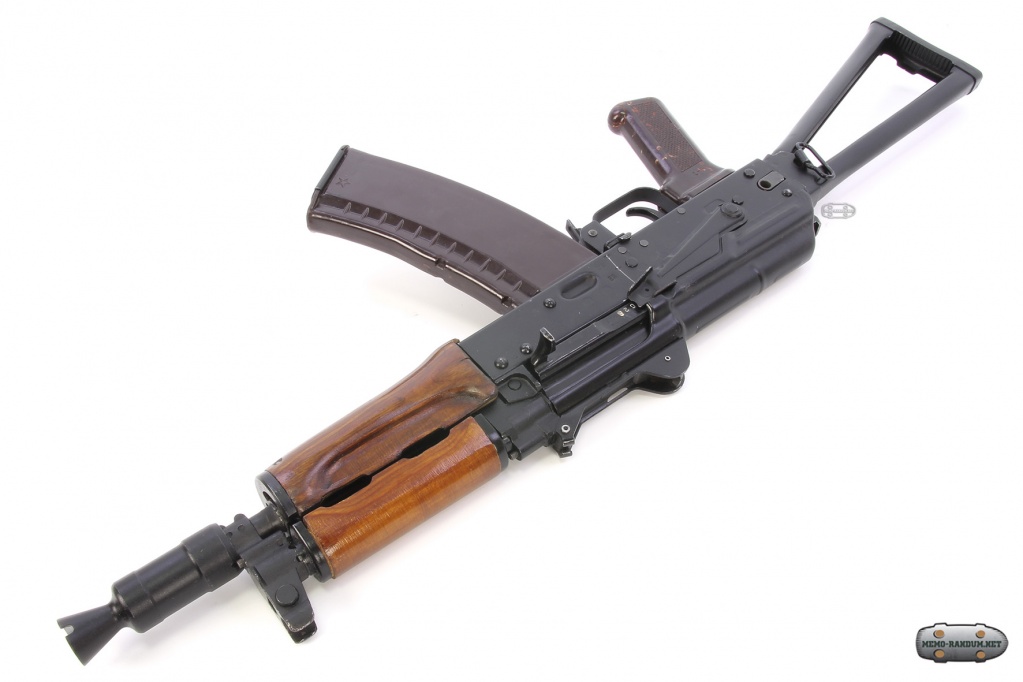

СХП автомата Калашникова АКС 74 У (74У-СО)


СХП автомата Калашникова АКС 74 У (74У-СО)

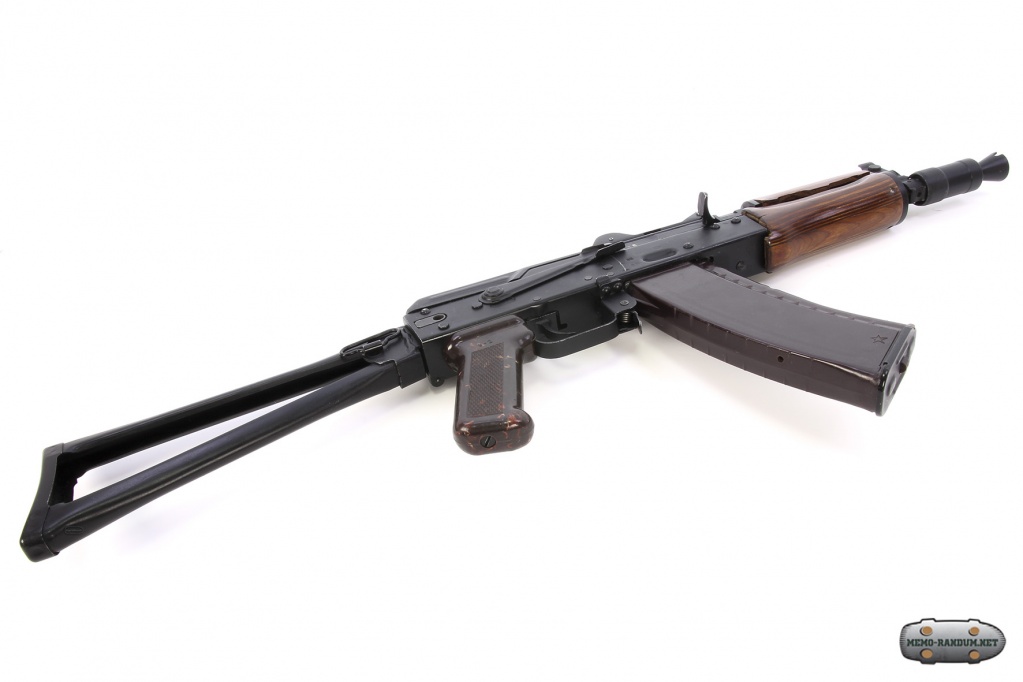

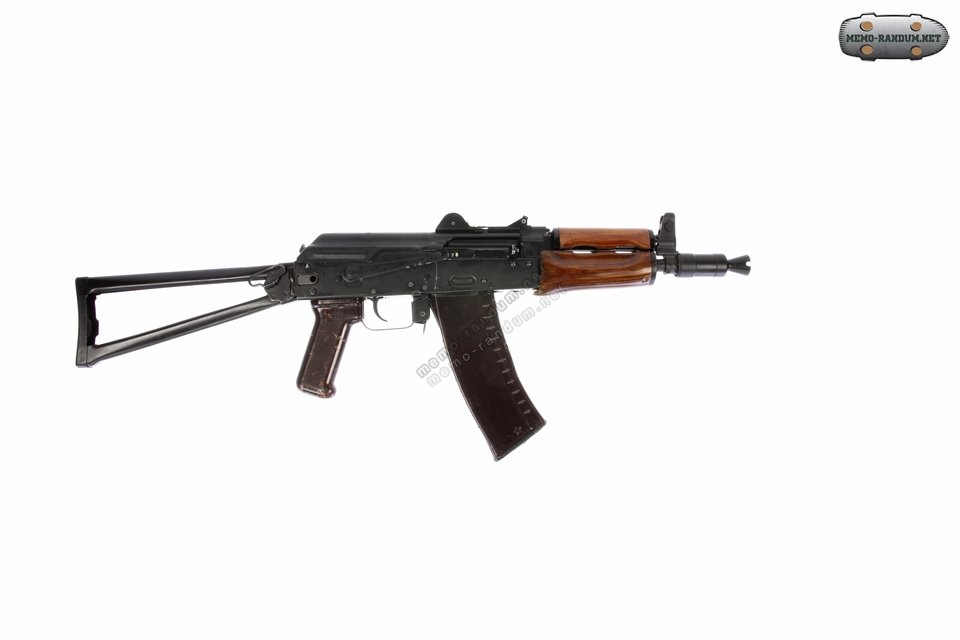

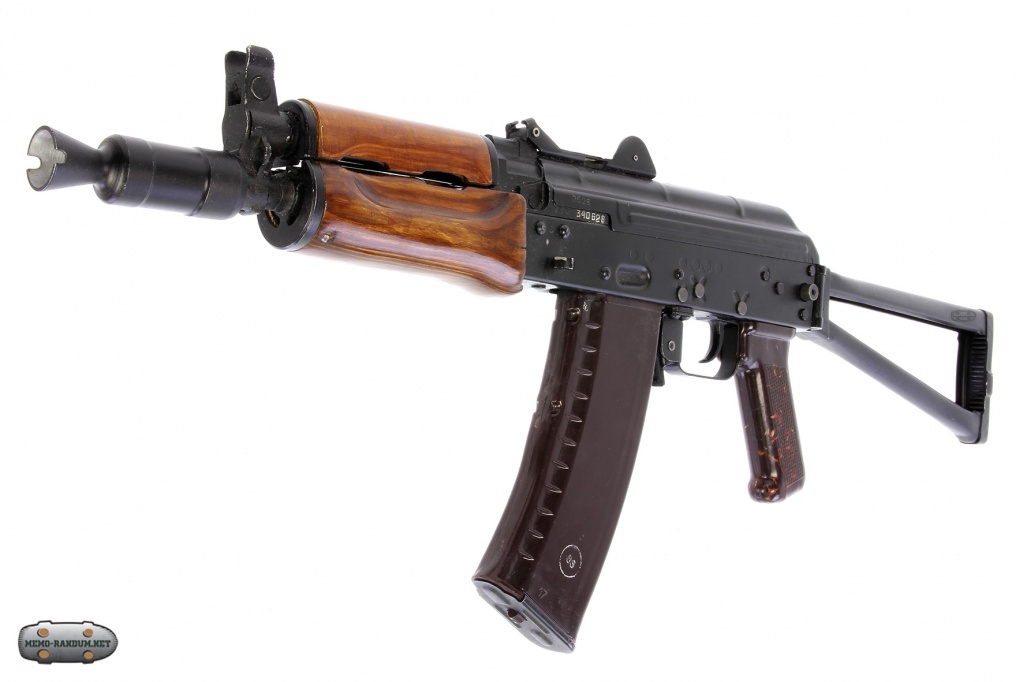

Списанное охолощенное оружие 5,45 мм автомат Калашникова со складывающимся прикладом укороченный, модели 74У-СО. Является оружием с имитацией выстрела патронами светозвукового действия (имитационными) 5,45х39мм.



Патрон (имитационными) 5,45х39мм.



5,45×39 мм автомат Калашникова складной укороченный, АКС-74У (Индекс ГРАУ — 6П26) — укороченный вариант автомата АКС74, был разработан в конце 1970 — начале 1980-х годов для вооружения экипажей боевых машин, авиатехники, расчётов орудий, а также десантников.


В автомате произведены следующие доработки, исключающие возможность производства выстрела боевыми патронами:

  • канал ствола проточен до 6 мм;
  • патронник ствола расточен под патрон светозвукового действия 5,45х39 мм;
  • в дульной и казенной частях ствола установлены штифты и заварены;
  • на цилиндрическую часть затвора наварена втулка;
  • в затворной раме расточено отверстие для затвора;
  • с правой стороны на затворную раму наварен вкладыш;

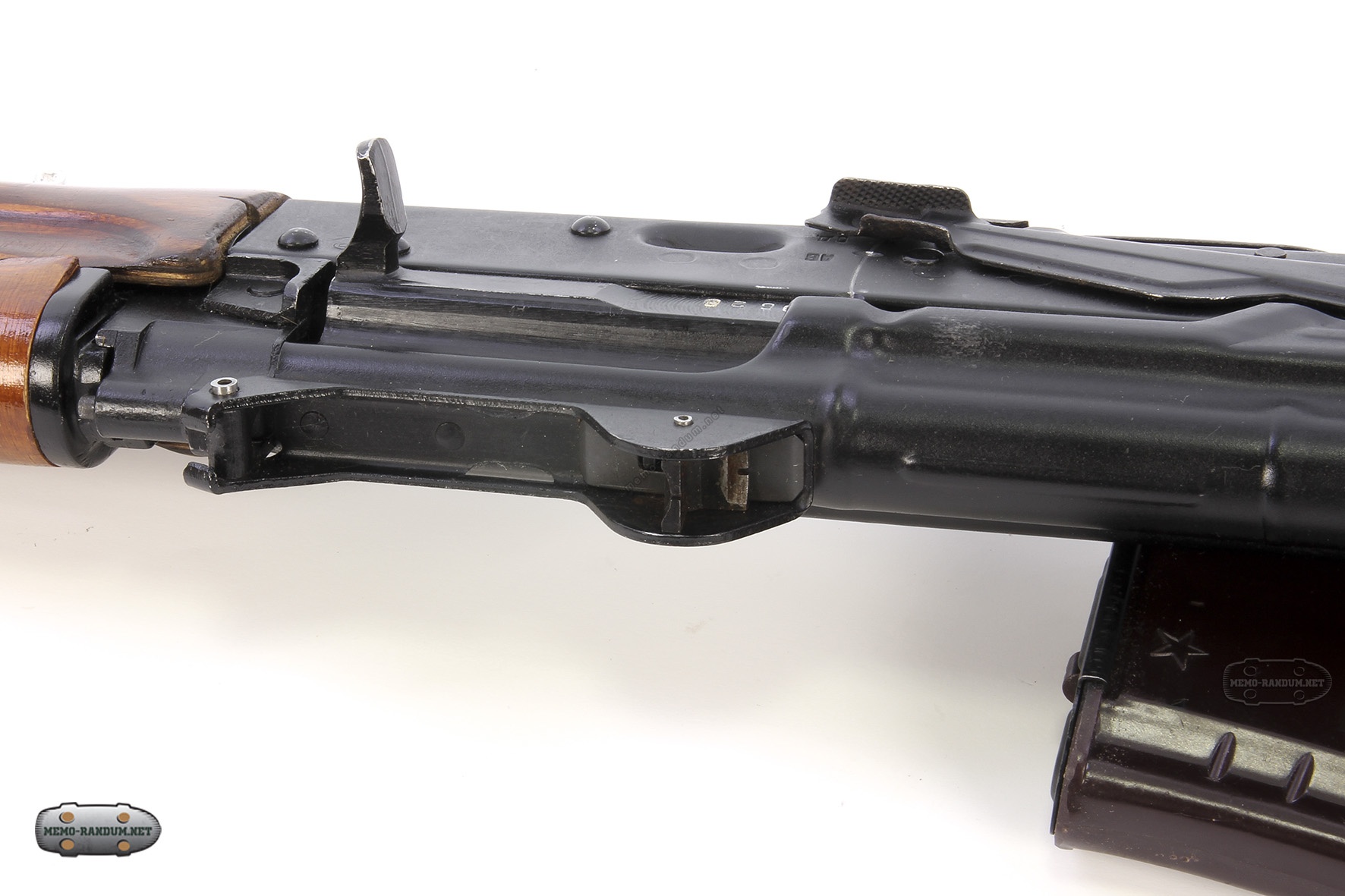

  • в ствольной коробке с правой стороны сфрезерован вкладыш коробки для обеспечения работы автомата;
  • на основных деталях автомата нанесена надпись "СО".

sxema aks74u.jpg

Основные отличия от АК-74 (за годы производства в конструкцию автомата вносились незначительные изменения)

  • укороченный в 2 раза ствол,
  • укороченный шток газового поршня,
  • установлен специальный надульник, служащий расширительной камерой и пламегасителем,
  • крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней её части,
  • установка целика на 350 и 500 метров,
  • отсутствует замедлитель темпа стрельбы,
  • длина хода нарезов уменьшилась с 200 до 160 мм (для лучшей стабилизации пули в полете при коротком стволе).


Работа автоматики АКС-74У основана на использовании энергии пороховых газов, отводимых из канала ствола. При выстреле часть пороховых газов, выталкивающих пулю, направляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня, отбрасывая поршень и затворную раму с затвором в заднее положение. Затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её наружу. Затворная рама сжимает возвратную пружину и ставит курок на взвод автоспуска.


Под действием возвратного механизма затворная рама с затвором возвращаются в переднее положение. Затвор досылает новый патрон в патронник и запирает канал ствола. Затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод.


Запирание канала ствола осуществляется поворотом затвора вправо вокруг продольной оси и, как следствие, захождением его боевых выступов за боевые упоры ствольной коробки.

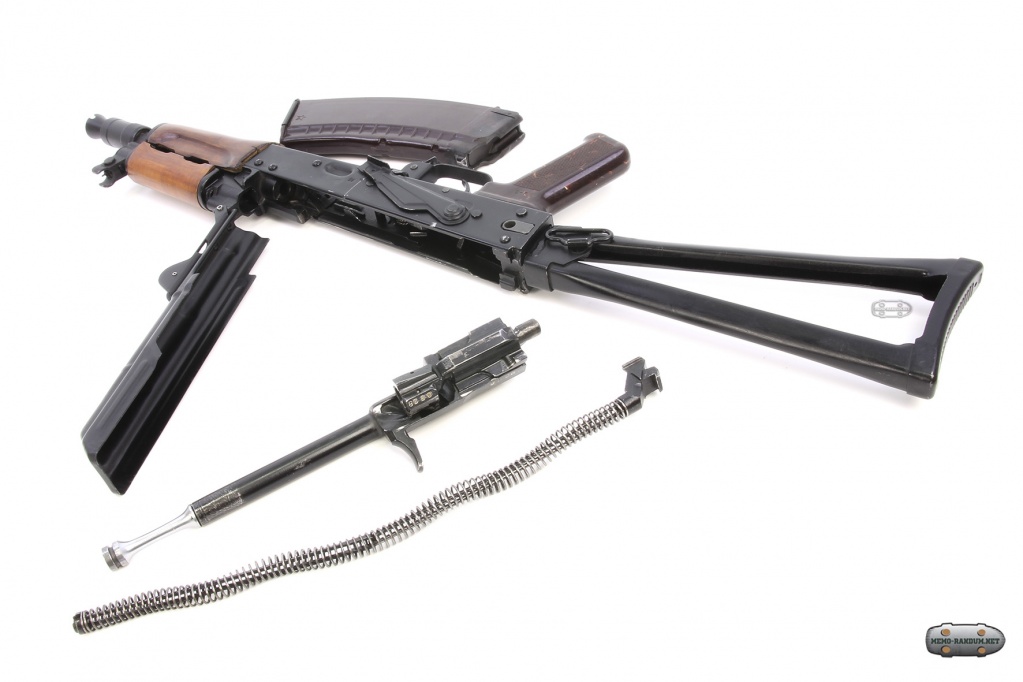

Неполную разборку автомата производят для чистки, смазки и осмотра оружия в следующем порядке:

  1. отделение магазина и проверка отсутствия патрона в патроннике;
  2. извлечение пенала принадлежности и шомпола из сумки;
  3. отделение пламегасителя;
  4. открытие крышки ствольной коробки;

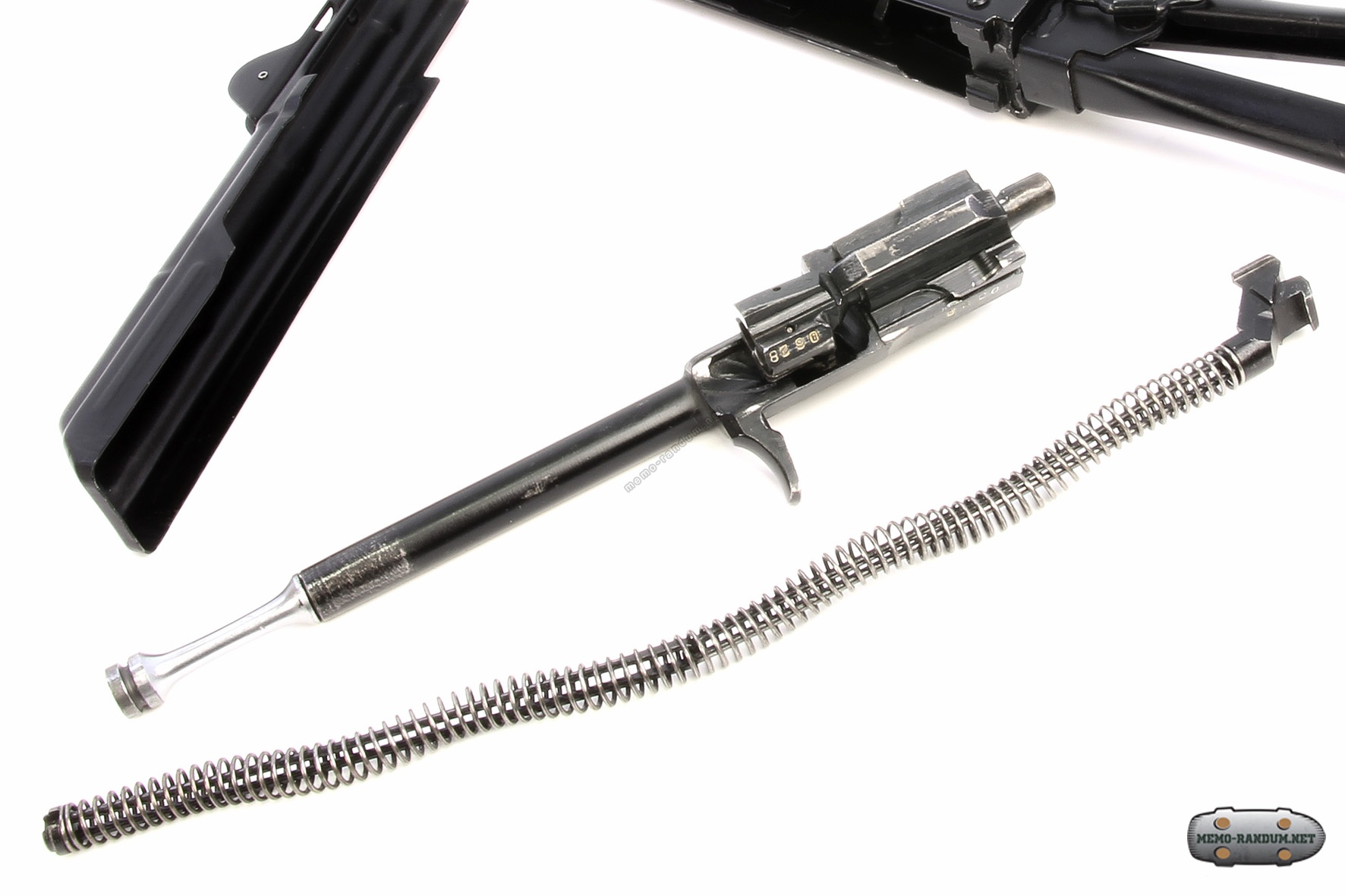

  5. отделение возвратного механизма;
  6. отделение затворной рамы с затвором;
  7. отделение затвора от затворной рамы;
  8. отделение газовой трубки со ствольной накладкой.

Сборка после неполной разборки осуществляется в обратном порядке.


Полную разборку осуществляют для чистки при сильном загрязнении, а также для ремонта в следующем порядке:

  1. неполная разборка;
  2. разборка магазина;
  3. разборка возвратного механизма;
  4. разборка затвора;
  5. разборка ударно-спускового механизма;
  6. отделение цевья.

Сборка после полной разборки осуществляется в обратном порядке.


Летом (при температуре выше 5 °C) необходимо использовать ружейную смазку и РЧС (раствор чистки стволов от нагара), а зимой (от +5 °C до −50 °C) — жидкую ружейную смазку (для смазки и очистки от нагара), тщательно удалив (промыв все металлические части в жидкой ружейной смазке и вытереть их чистой ветошью) перед этим летнюю смазку. Для хранения на складе в течение длительного времени автомат смазывается жидкой ружейной смазкой, заворачивается в один слой ингибитированной, а затем в один слой парафинированной бумаги.
