В ЭКСПОЗИЦИИ Музея истории оружия Запорожья (далее – МИО) находится 12 единиц огнестрельного оружия под унитарный патрон шпилечного воспламенения: 2 двуствольных пистолета, 7 револьверов, в том числе один бесствольный со съемным штыком, 1 охотничье ружье, а также маскированные виды оружия – револьвер-перстень и самострел-ловушка.

Создание унитарных патронов, в которых все составляющие были собраны воедино: пуля, порох, капсюль и гильза, стало одним из важных изобретений, которое нашло свое применение в ручном огнестрельном оружии – пистолетах, револьверах и охотничьих ружьях. В эпоху дульнозарядного оружия с раздельным заряжанием, при котором основной заряд пороха сыпался в ствол со ствола, а воспламеняющий – на полку, идея казнозарядности была труднореализуемой. Правда, делались охотничьи ружья и пистолеты с откидывающимися стволами, заряжаемые металлическими патронами-каморами, но воспламенение пороха все равно производилось через затравочное отверстие в стволе и в самой гильзе. Эти гильзы ковались и сваривались из железа вручную, были тяжелы, стоили дорого. Чтобы унитарные патроны оказались дешевыми и практичными, нужен был иной способ воспламенения, и он появился в самом начале XIX в. Изобретение взрывных ударных составов и капсюля привело к появлению капсюльного оружия и дало толчок к созданию унитарного патрона. Некоторые изобретатели стали помещать ударный состав непосредственно в гильзу. Прообраз подобного патрона и казнозарядного ружья предложил в 1812 г. талантливый швейцарский изобретатель и оружейник Самюэль Паули, работавший в Париже. Но прошло еще полвека, прежде чем усилиями оружейников разных стран – французов Поттэ и Шнейдера, чеха Крнки, англичан Ланкастера и Дау – был создан патрон центрального боя.

В основе изобретения французского оружейника Казимира Лефоше (1802–1852) также лежала идея единого (унитарного) патрона, но она была реализована другим способом. Патрон конструкции Лефоше выглядит так: в основании металлической гильзы находится папковый (картонный) кружок, в середину которого помещают капсюль. Накол капсюля происходит с помощью металлической шпильки-стержня, проходящей сквозь отверстие в боковой стенке гильзы. Оставшееся свободным пространство заполнено порохом. Курок оружия должен ударить по шпильке, та в свою очередь наколет капсюль. В стволе оружия для шпильки патрона делался специальный вырез, за шпильку патрон или пустая гильза вытаскивались из ствола. Из-за этой шпильки патрон и получил название «шпилечного». У патрона системы Лефоше были серьёзные преимущества перед бумажными патронами, широко распространёнными в то время. Металлическая и даже картонная гильза значительно твёрже бумажной. Гильза более герметична, так как шпилька вставлялась в отверстие внатяжку, а папковый материал служил дополнительным уплотнителем и не давал проникнуть влаге внутрь патрона. Был еще один плюс у патрона такой конструкции – возможность его переснаряжать после отстрела. Необходимые компоненты для переснаряжения свободно продавались по всей Европе.

До середины XIX в. охотничье огнестрельное оружие в основном было дульнозарядным. Первой удачной системой казнозарядного оружия с откидывающимися стволами стало ружье Казимира Лефоше под шпилечный патрон его конструкции. В 30-х годах XIX в. Лефоше предложил интересный и новый на тот момент способ запирания стволов переломных ружей. Принцип переламывания стволов был известен уже в середине XVIII в., но первые системы были ненадежны из-за неплотного запирания стволов. Лефоше предложил использовать для запирания специальный эксцентрик с рычагом, установленным в ложе, и 1–2 крюка с пазами, приваренные к стволам. При повороте нижнего запирающего рычага вправо эксцентрик заходил в пазы крюков и плотно прижимал стволы к ствольной коробке. Впоследствии эту систему так и называли – система Лефоше (рычаг Лефоше). Данная система получила широкое распространение в мире охотничьего оружия, но со временем уступила место более надёжной системе с верхним рычагом. Рычаг Лефоше в первоначальном его исполнении был недостаточно надёжен, поэтому и сам Лефоше, и многие другие оружейники его дорабатывали. В 40–50-е годы XIX в. популярность ружей, изготавливаемых Лефоше, была так велика, что многие европейские оружейники стали выпускать оружие под шпилечный патрон. Оно было широко распространено в Австро-Венгрии, где изготовлялось такими известными оружейниками, как мастера Штеле и Шпрингер в Вене, Лебеда в Праге, Лейтнер в Ишле, в Бельгии фирмой Янсена и т.д. Делались и различные варианты этого оружия. Например, пражский мастер А. Лебеда берет патент на двустволку под шпилечный патрон с вертикальным расположением стволов. Другой знаменитый оружейник, Гастинн-Ренетт в Париже, патентует ружье под шпилечный патрон с отодвигающимися стволами, однако эта конструкция оказалась сложнее и капризнее. Пиком использования этой схемы стали 50–70-е годы XIX в. Для боевого оружия переломное запирание было слишком слабо, и в армейских винтовках стали применяться различные варианты скользящих, поворачивающихся затворов. Но для двуствольных и трехствольных ружей переломная система оказалась самой простой и удобной. Сконструированное в 1852 г. английским оружейником Ланкастером охотничье ружье под созданный им патрон центрального боя тоже было переломного типа, хотя мастер применил свой вариант запирания. То же можно сказать и о системе англичанина Дау, усовершенствовавшего в 1862 г. патрон Ланкастера и предложившего свой вариант ружья с откидывающимися стволами. Несмотря на эти и многие другие изобретения, запирание рычагом Лефоше широко применялось в курковых ружьях центрального боя вплоть до начала XX в.

В коллекции МИО имеется одно гладкоствольное охотничье двуствольное ружье типа Лефоше (инв. № 105, рис. 1–2), предположительно второй половины XIX в. Калибр ружья 17,5 мм, общая длина 1115 мм, длина стволов 730 мм. Стволы дамасские, горизонтально расположенные, в казенной части стволов неразборчивое клеймо фирмы-производителя. Спусковая скоба, курки, коробка, замочные доски, затыльник приклада покрыты позолоченным гравированным растительным орнаментом и изображениями животных. Предположительно в конце XIX в. ружье было переделано в ружье центрального боя (в частности, в ствольной коробке были сделаны отверстия под брандтрубки). А позднее снова была произведена переделка в шпилечное (упомянутые отверстия заварены).


Рис. 1. Ружье охотничье Лефоше, МИО (инв. № 105)


Рис. 2. Ружье охотничье Лефоше, МИО (инв. № 105). Фрагмент

Появление шпилечного патрона дало мощный толчок для развития оружия для самозащиты, популярного на рынке гражданского оружия – в частности, пистолета «дерринджер». Еще раньше покупатели быстро оценили компактность, малый вес, слабую отдачу, удобную форму, малую толщину и неплохую для короткого ствола меткость этого оружия. Среди вариантов дерринджера были модели с одним, двумя, четырьмя и пятью стволами, но наибольшую популярность завоевали двуствольные плоские модели, скрытно размещавшиеся в жилетном кармане и с тех пор прочно ассоциирующиеся с самим названием пистолета.

В коллекции МИО находятся два двуствольных пистолета под шпилечный патрон бельгийского производства. Первый из них (инв. № 15, рис. 3–4) был произведен в Бельгии во второй половине XІX в. Калибр 8 мм, общая длина 145 мм, вертикальное расположение стволов. В казенной части одного из стволов имеется номер 1220. Между стволами бельгийские проверочные клейма. Стволы для разряжания и заряжания поворачиваются на оси, и им придается горизонтальное положение. Для стрельбы из второго ствола последний поворачивается вверх соответственно на 180 градусов. Каких-либо устройств, надежно запирающих стволы, в пистолете не предусмотрено. Спуск «сосковый», без спусковой скобы.



Рис. 3–4. Пистолет двуствольный, МИО (инв. № 15)

Второй (инв. № 22, рис. 5–7) также предположительно бельгийского производства. Калибр 10,7 мм, общая длина 218 мм. Расположение стволов горизонтальное, под стволами имеется рычаг. На спусковой скобе литеры «AF». Покрыт растительным орнаментом. Рукоять деревянная с рифлением.




Рис. 5–7. Пистолет двуствольный, МИО (инв. № 22)

Постепенно развитие оружейного дела практически свело на нет преимущества даже двуствольных пистолетов. Все большую популярность завоевывали более совершенные револьверы. Однако многие оружейные фирмы США до сих пор выпускают дерринджеры самых разнообразных калибров, используя в основном револьверные патроны.

Первый успешный револьвер, стреляющий шпилечными унитарными патронами с металлической гильзой был изобретен сыном Казимира Лефоше, Евгением, и был им запатентован в 1853 г. Шестизарядная военная модель Лефоше калибра 12,7 мм имела ударно-спусковой механизм простого действия, прилив ствола с отростком, доходящим до плоскости заднего среза барабана, характерной формы рукоять без упора для руки позади курка. Этот револьвер обрел огромную популярность и в своей первоначальной форме (одинарного действия), и в варианте двойного действия, появившемся в середине 50-х годов. Однако при стрельбе без предварительного взвода страдала точность, военные многих стран отдавали предпочтение как раз точности, а не скорострельности. Поэтому можно встретить армейские модели револьверов одинарного действия системы Лефоше, принятые на вооружение после 1855 г. В частности, именно такой револьвер был взят в 1860-х гг. на вооружение в Швеции. Револьвер Лефоше был принят на вооружение французским флотом. Позже его внедрили в свои армии Дания, Швеция, Норвегия, Италия и др. В годы Гражданской войны в США северяне также массово импортировали это оружие для своей армии. Не миновало увлечение шпилечным оружием и Российскую империю. На испытаниях русского военного ведомства в 1860-х гг. лучшие результаты показали револьверы Кольта и Лефоше. Некоторое количество револьверов для Жандармского корпуса было заказано во Франции, Бельгии; кроме того, по некоторым данным, револьверы Лефоше производились и российскими предприятиями. Французские револьверы Лефоше послужили образцами для подражаний, выпускавшихся в разных европейских странах – в Австро-Венгрии, Германии, Испании и др. Особенно же многочисленны были бельгийские выпуски. Систему Лефоше благодаря этому зачастую считали исконно бельгийской.

Классический тип револьвера (бельгийский) Лефоше имел восьмигранный (или круглый с граненой казенной частью) ствол, навинчивающийся своим приливом на ось барабана, жестко скрепленную с корпусом. В канале прилива помещался шомпол-экстрактор, фиксируемый обычно пружинной защелкой. Поверхность барабана была гладкая, без долов, с зубцами, обеспечивающими фиксацию барабана при его поворотах. Кроме того, револьвер отличали дверца с пружинной защелкой, открывающаяся вверх (через нее производилось заряжание и разряжание оружия); рукоятка с выступом позади курка; довольно высокая мушка; целик в виде небольшого щитка на стволе или в виде прорези на курке. С другой стороны, револьверы разных фирм могли иметь разнообразные рукоятки, дверцы различных форм, кольцеобразные прикрытия, защищавшие шпильки от внешних воздействий, съемные шомполы (хранились в рукояти и под стволом), приспособления для постановки курка на предохранительный взвод или неавтоматический предохранитель в виде рычажков-задвижек, смонтированных на корпусе около курка. Отдельные модели были приспособлены для использования патронов как шпилечных, так и центрального воспламенения. В этом случае характерный для шпилечных револьверов курок с плоским бойком был еще и снабжен бойком для разбивания капсюлей патронов центрального воспламенения. Наряду с 6-зарядными револьверами были распространены, хотя и не столь широко, револьверы, имеющие 10–12 и более патронов (известны, например, 30-зарядные гиганты).

Популярность револьверов шпилечного воспламенения была настолько велика, что производство карманных моделей было прекращено в Бельгии только перед Первой мировой войной. Появление револьверов центрального боя, стреляющих патронами бокового и центрального воспламенения, не приостановило выпуска шпилечных револьверов как менее совершенных. Одной из причин этого было хорошо налаженное производство сравнительно недорогих шпилечных патронов и их широкое распространение во многих странах. Поэтому шпилечные револьверы продолжали выпускаться и совершенствоваться, приобретая улучшения, заимствованные у револьверов центрального боя – монолитный корпус с центральной рамой, иного устройства дверцы, долы на барабане – вплоть до упоминавшейся выше возможности использования в них также патронов центрального воспламенения. Популярность системы Лефоше была так велика, что многие ее черты сохранились и на вновь создаваемых револьверах центрального боя или кругового воспламенения. Например, типичное для Лефоше устройство имели револьверы Гассера, стреляющие патронами центрального воспламенения.

В коллекции МИО имеются шесть револьверов (рис. 8), в основу устройства которых положена разработка Казимира Лефоше под шпилечный патрон.

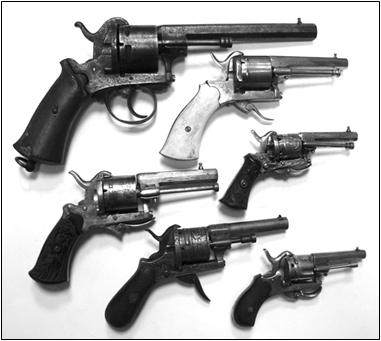

Рис. 8. Шпилечные револьверы, МИО (инв. № 16–21)

Револьвер шпилечный, 6-зарядный. Бельгия, XІX в. (инв. № 16). Калибр 7,5 мм, общая длина 160 мм. Рамка, барабан и ствол бронзовые. Имеет травленый растительный орнамент. На рамке № 2092. Спуск складной.

Револьвер шпилечный, 6-зарядный. Бельгия, XІX в. (инв. № 17). Калибр 8 мм, общая длина 170 мм. Спуск складной. Щечки рукояти из белой кости.

Револьвер шпилечный, 6-зарядный. Бельгия, XІX в. (инв. № 18). Калибр 8 мм, общая длина 163 мм. На рамке имеются бельгийские проверочные клейма. Спуск складной. Щечки рукояти черные пластмассовые с резным растительным орнаментом. На рамке и барабане имеется растительный орнамент.

Револьвер шпилечный, 6-зарядный. Бельгия, XІX в. (инв. № 19). Калибр 11,5 мм, общая длина 277 мм. На барабане бельгийское проверочное клеймо. Щечки рукояти деревянные.

Револьвер шпилечный, 6-зарядный. Бельгия, XІX в. (инв. № 20). Калибр 5,6 мм, общая длина 125 мм. На рамке имеются бельгийские проверочные клейма. Спуск складной. Щечки рукояти черные пластмассовые с резным растительным орнаментом. На стволе, рамке и барабане имеется растительный орнамент.

Револьвер шпилечный, 6-зарядный. Бельгия, XІX в. (инв. № 21). Калибр 5,6 мм, общая длина 118 мм. Щечки рукояти деревянные рифленые.

Среди карманных револьверов, стреляющих шпилечными патронами, имеются модели без ствола. Роль последнего в этом случае выполняют передние части камор удлиненного барабана. Эти «бесствольные» револьверы близки к «бюндельревольверам» («пеппербоксам»). Такие револьверы производила фирма «Гассер» (Австро-Венгрия), «Рено» (Бельгия), «Орбеа эрманос» (Испания), «М.Л.» (Бельгия – система Дольнэ с кастетной рукоятью и складным клинком). В экспозиции МИО имеется бесствольный шпилечный 6-зарядный револьвер со съемным двулезвийным штыком кинжального типа (инв. № 24, рис. 9–10) Был произведен фирмой «Адамс и К». Калибр 7 мм, общая длина 110 мм, со штыком 316 мм. Спуск складной. На штыке клеймо: «Unwin-Rodgers. Sheffild». Имеется кейс с принадлежностями, в том числе с рукоятью, на которую навинчивается съемный штык.



Рис. 9–10. Бесствольный револьвер, комбинированный со штыком, МИО (инв. № 24)

В коллекции МИО имеется и достаточно необычное оружие под шпилечный патрон – пистолет-перстень и самострел-ловушка. Пока одни изобретатели работали над усовершенствованием различных типов оружия, другие пробовали себя в создании оригинальных и необычных образцов. А так как в большинстве европейских государств того времени почти не существовало правовых ограничений в области оружия, ремесленники выбрасывали на рынок все, что могло найти хоть какой-то спрос. В свою очередь, это подталкивало оружейников к экспериментам с оружием самообороны. В частности, идея миниатюризации и маскировки оружия настолько захватила умы оружейников XIX столетия, что дело стало доходить до курьезов. Например, одним из характерных примеров маскированного миниатюрного оружия того времени являются так называемые перстни-пистолеты и перстни-револьверы, производившиеся в основном бельгийскими и французскими фирмами. Дошедшие до нас образцы этого «пальцевого оружия» датированы приблизительно 1860–1870 гг. Сам по себе револьвер-перстень внешне выглядел как массивная печатка, к которой специальным винтом-осью прикреплялся 6- или 5-зарядный револьверный барабан. Для осуществления процесса заряжания барабан вывинчивался из кольца. Выстрелы производились непосредственно из каморы, т.е. перстни-револьверы можно отнести к классу так называемого бесствольного оружия. Для произведения очередного выстрела барабан поворачивался вручную. Роль фиксатора выполняла пластинчатая пружина, сбоку привинченная к кольцу, которая западала в особую выемку на барабанном пояске. На специальной оси к перстню крепился обтекаемой формы открытый курок. Спусковой крючок выполнен в виде плоского рычага и выступает из корпуса перстня с противоположной от курка стороны барабана.

После легкого нажатия-поворота спуска следовал выстрел. Поскольку в револьверном барабане отсутствовал храповой механизм, то барабан мог быть повернут в любую сторону, и владельцу «боевого украшения» требовалось запоминать порядок своих действий, чтобы под курок не стала пустая камора. Отсутствие какого-либо предохранителя и легкий спуск делали ношение перстня-револьвера во взведенном состоянии достаточно опасным, поэтому предполагалось, что все манипуляции по превращению кольца в оружие будут осуществляться непосредственно перед самим выстрелом. Естественно, что при таких условиях внезапность применения перстня-револьвера была относительной. Что касается калибра патронов, то он был просто миниатюрным: например, 6-зарядный перстень-револьвер «Маленький защитник» («Le Petit Protector») был рассчитан под патрон калибра 3,5-мм. Патроны таких малых калибров явно не годились для самозащиты. Главным, на что мог рассчитывать владелец подобного оружия – вызвать испуг и панику у противника. Однако даже психологический эффект от перстня-револьвера явно был слабоват, поэтому это оружие сохранилось в нашей памяти лишь как забавная вещица и пример разработки, абсолютно неприспособленной к жизненным реалиям. Револьвер-кольцо из МИО (инв. № 26, рис. 11–12) имеет  6-зарядный барабан. Калибр 3,5 мм, общая длина 48 мм. На оружии имеются растительный орнамент, изображение двуглавого орла и бельгийские проверочные клейма.



Рис. 11–12. Револьвер-перстень, МИО (инв. № 21)

Интересным образцом шпилечного оружия является и самострел-ловушка из МИО (инв. № 27, рис. 13–14) предположительно бельгийского производства. По некоторым данным, устройство применялось на охоте, а также для охраны помещений, садовых и дачных территорий. Калибр изделия 19 мм, общая длина 266 мм. Ствол граненый, гладкий, шарнирно крепится к рамке. На рамке имеется подпружиненный стальной рычаг-курок и его латунный фиксатор с двумя отверстиями.

У шпилечных патронов были серьезные недостатки. Шпилька патрона в оружии должна была занимать строго определенное положение. Посторонний удар по шпильке мог послужить причиной выстрела, шпилечные патроны были опасны даже во время хранения и перевозки. Попытки закрыть шпильки патронов на оружии предохраняющими устройствами увеличивало его габариты. В то же время многие конструктивные решения, впервые примененные в шпилечном оружии, были использованы позже в охотничьем и стрелковом оружии, во многом определили развитие этого оружия на длительное время вперед.



Рис. 13–14. Самострел-ловушка, МИО (инв. № 27)

Шпилечные системы вскоре начали уступать место оружию под унитарный патрон с кольцевым и центральным воспламенением. Однако появление более прогрессивных патронов центрального боя и кольцевого воспламенения не привело к полному исчезновению шпилечного оружия. Шпилечный патрон был так популярен, что дожил до Первой мировой войны. Известно, что в Российской  империи шпилечные патроны и его компоненты продавались в оружейных магазинах вплоть до 1917 г. (рис. 15). Шпилечные револьверы использовались в России даже во время Гражданской войны.

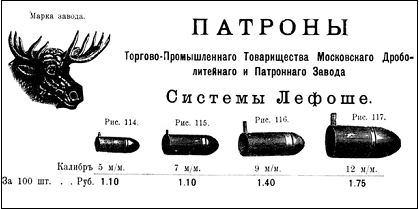

Рис. 15. Патроны Лефоше, предлагаемые каталогом оружейного магазина «Диана» (Москва) в 1911–1912 гг.

В представленной коллекции из 12 экспонатов МИО достаточно полно представлены основные виды и конструкции шпилечного оружия второй половины XІX в. Все представленные образцы шпилечного оружия разнообразно показывают пути развития (иногда тупиковые или курьезные) оружия под первые унитарные патроны.
