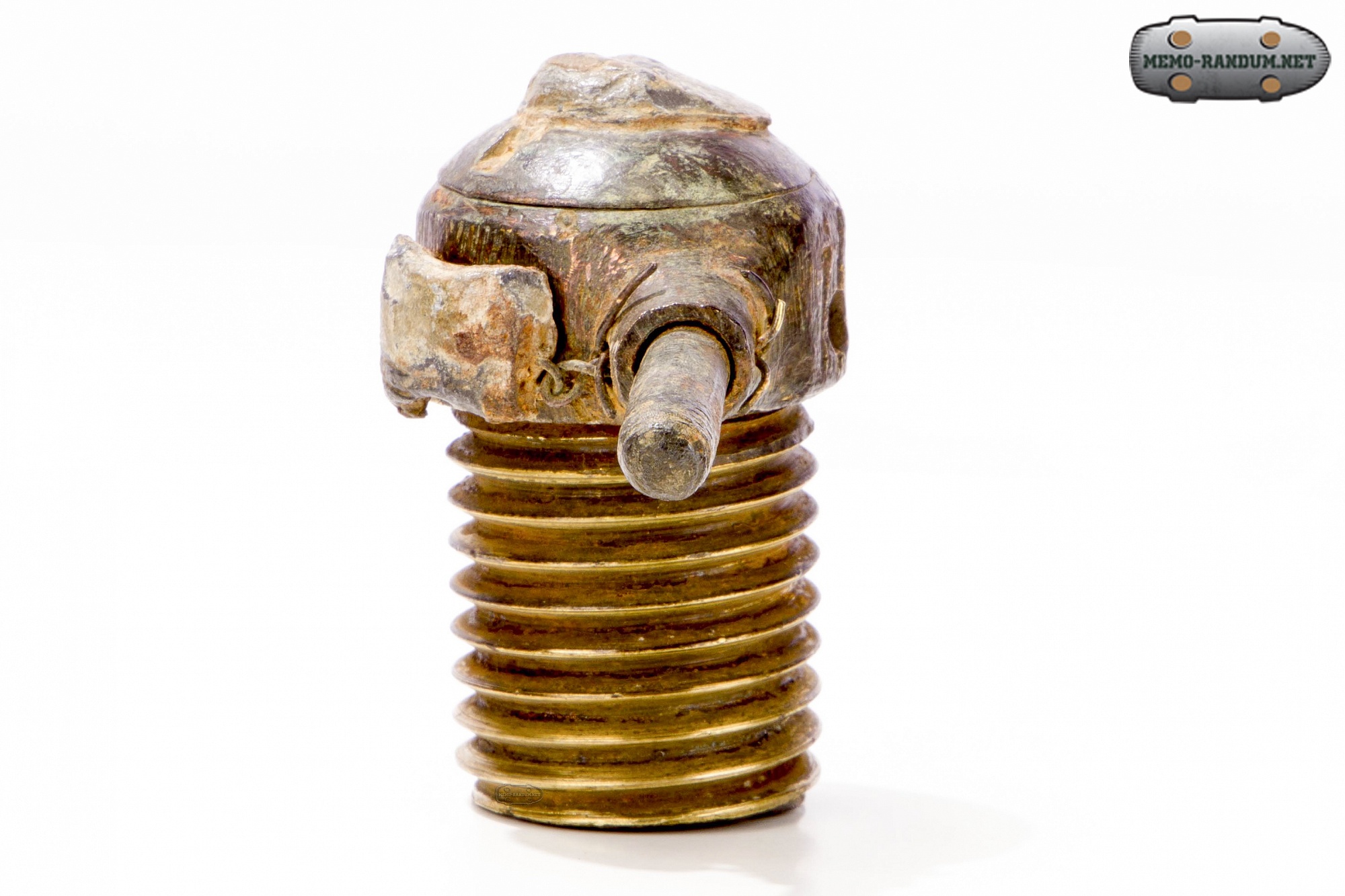

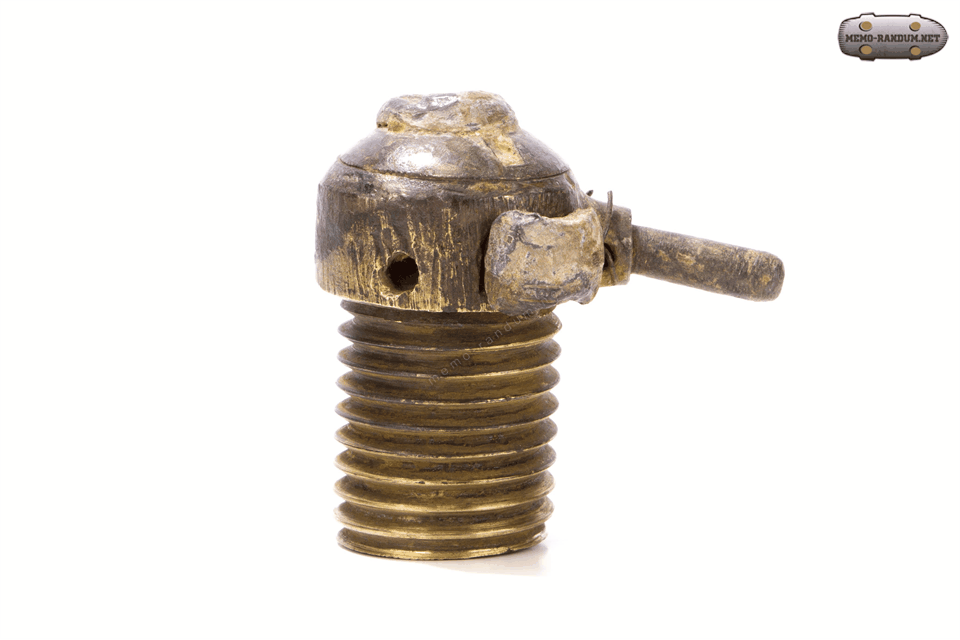

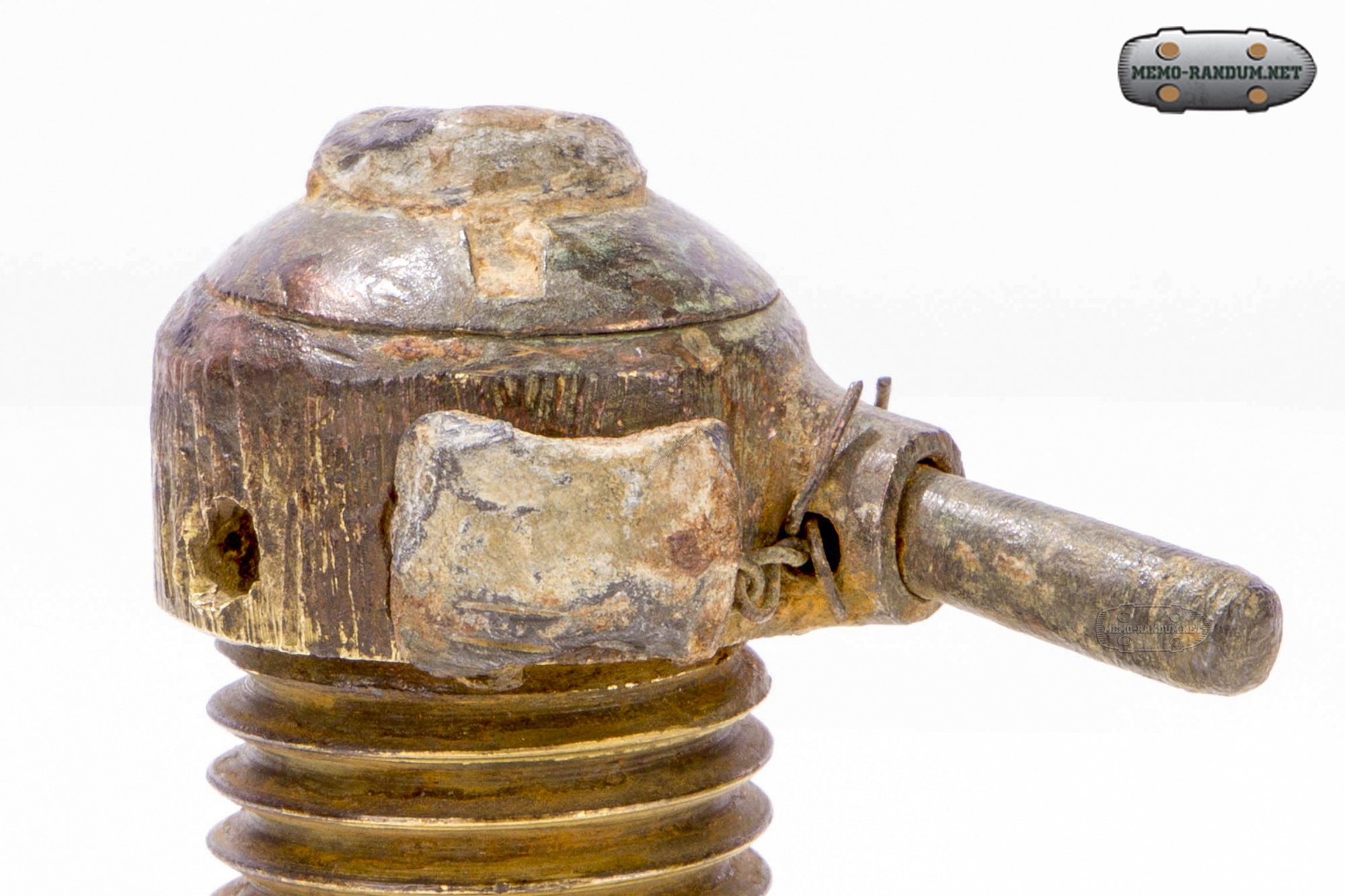

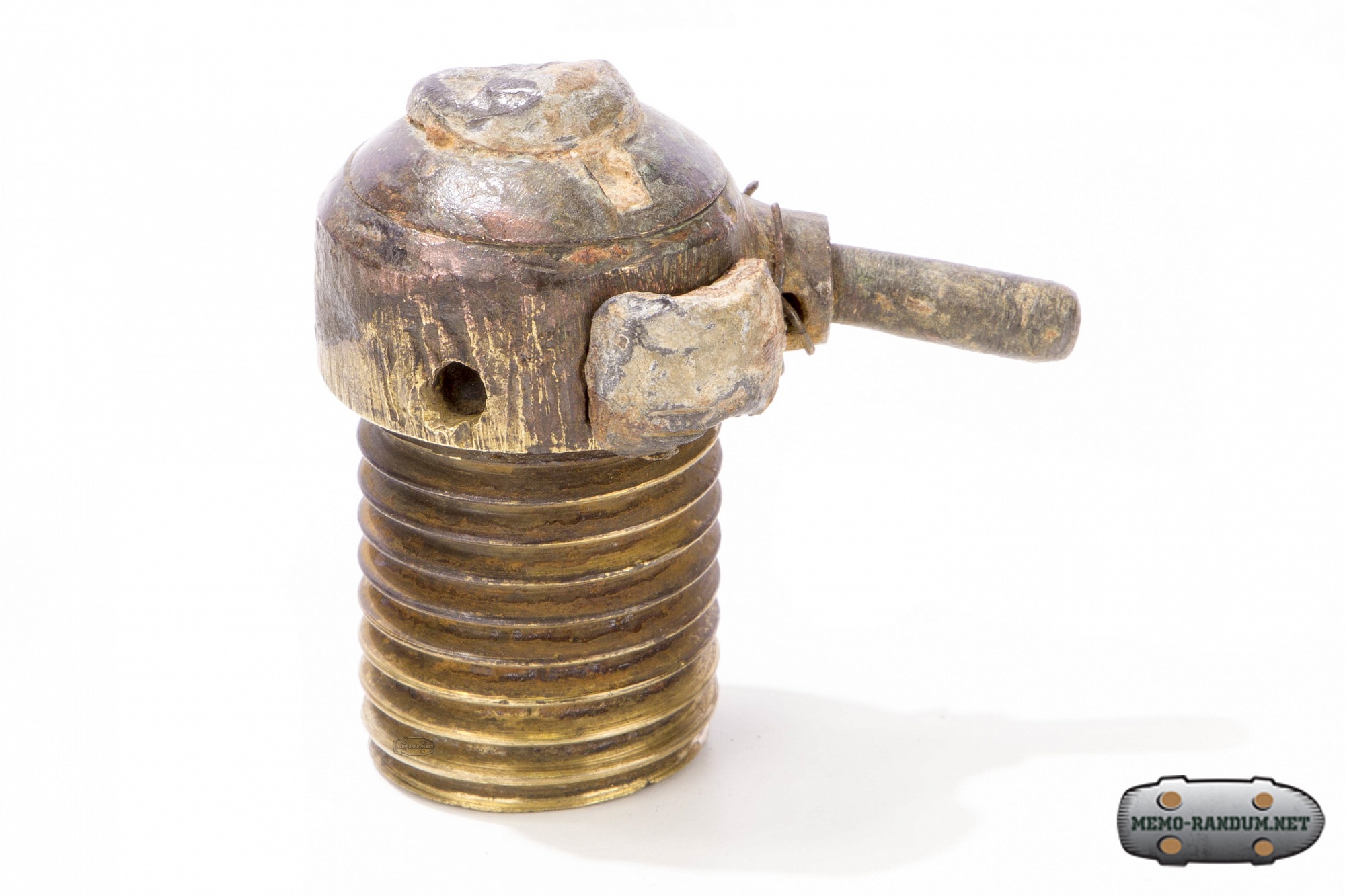

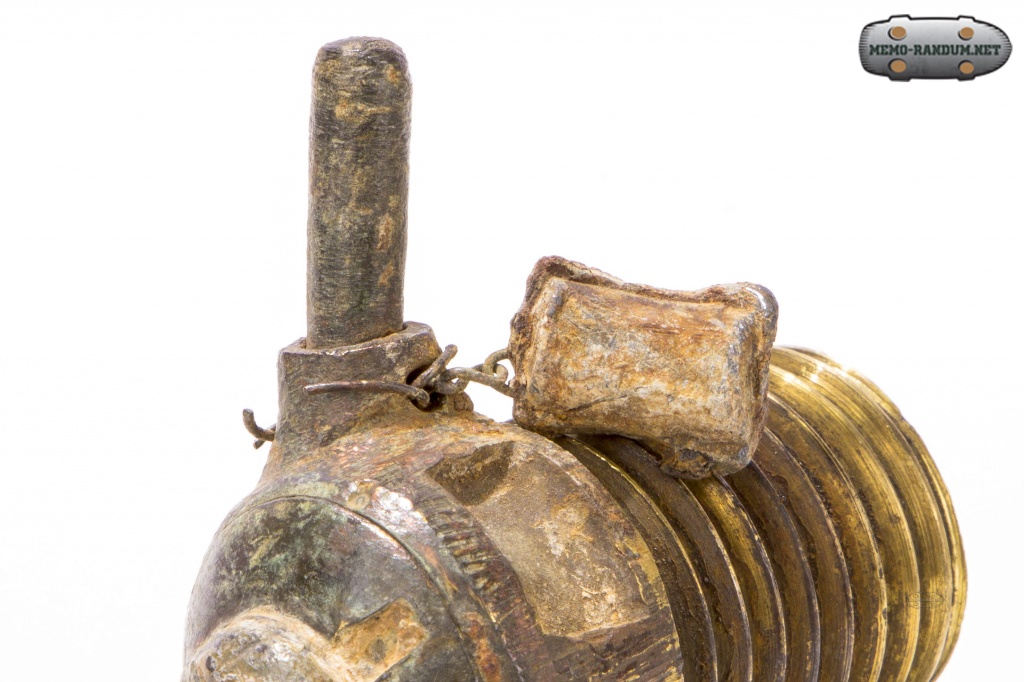

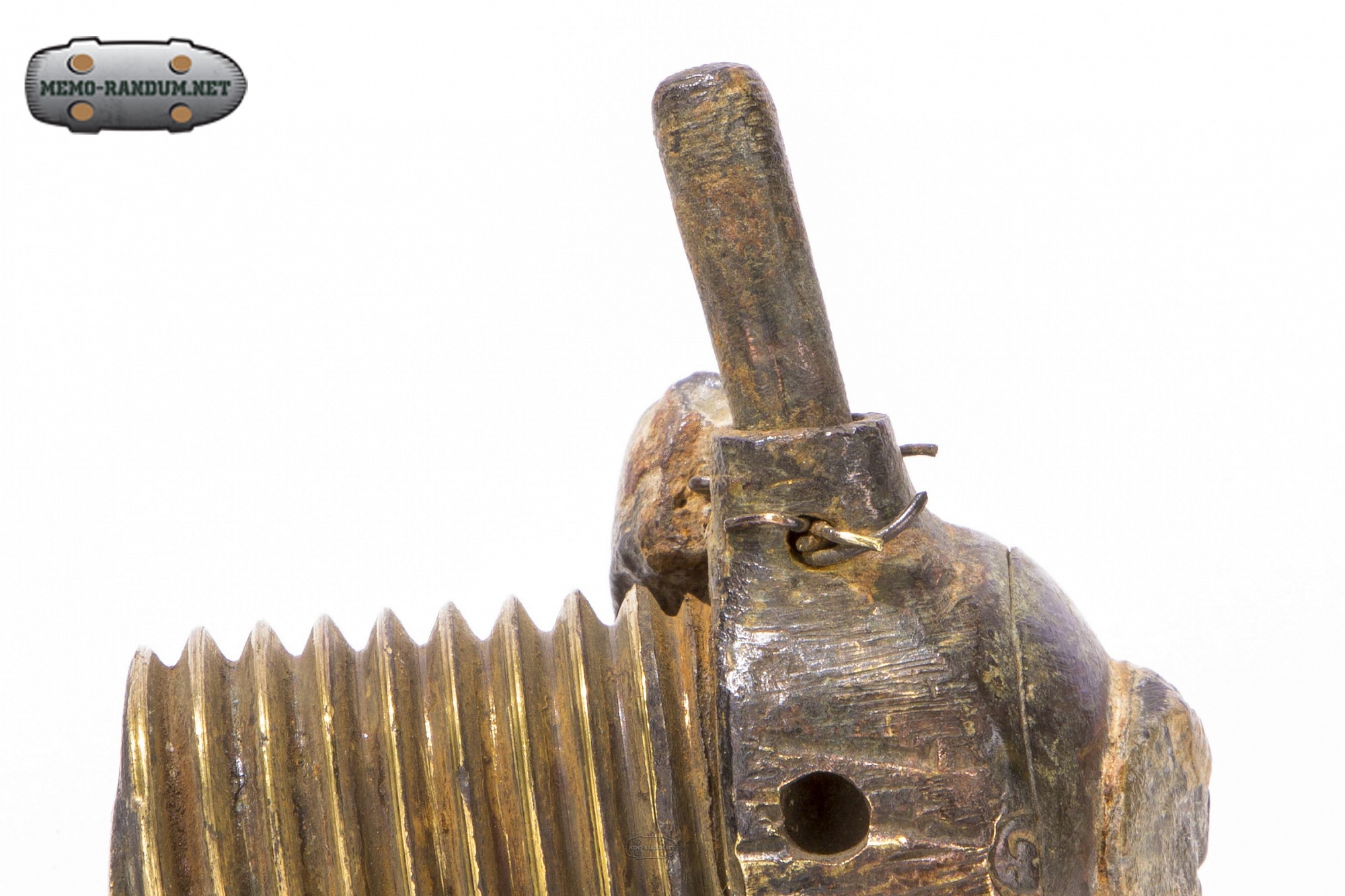

Русская ударная трубка обр. 1863 г. со свинцовым грузиком и штырём


Русская ударная трубка обр. 1863 г. со свинцовым грузиком и штырём

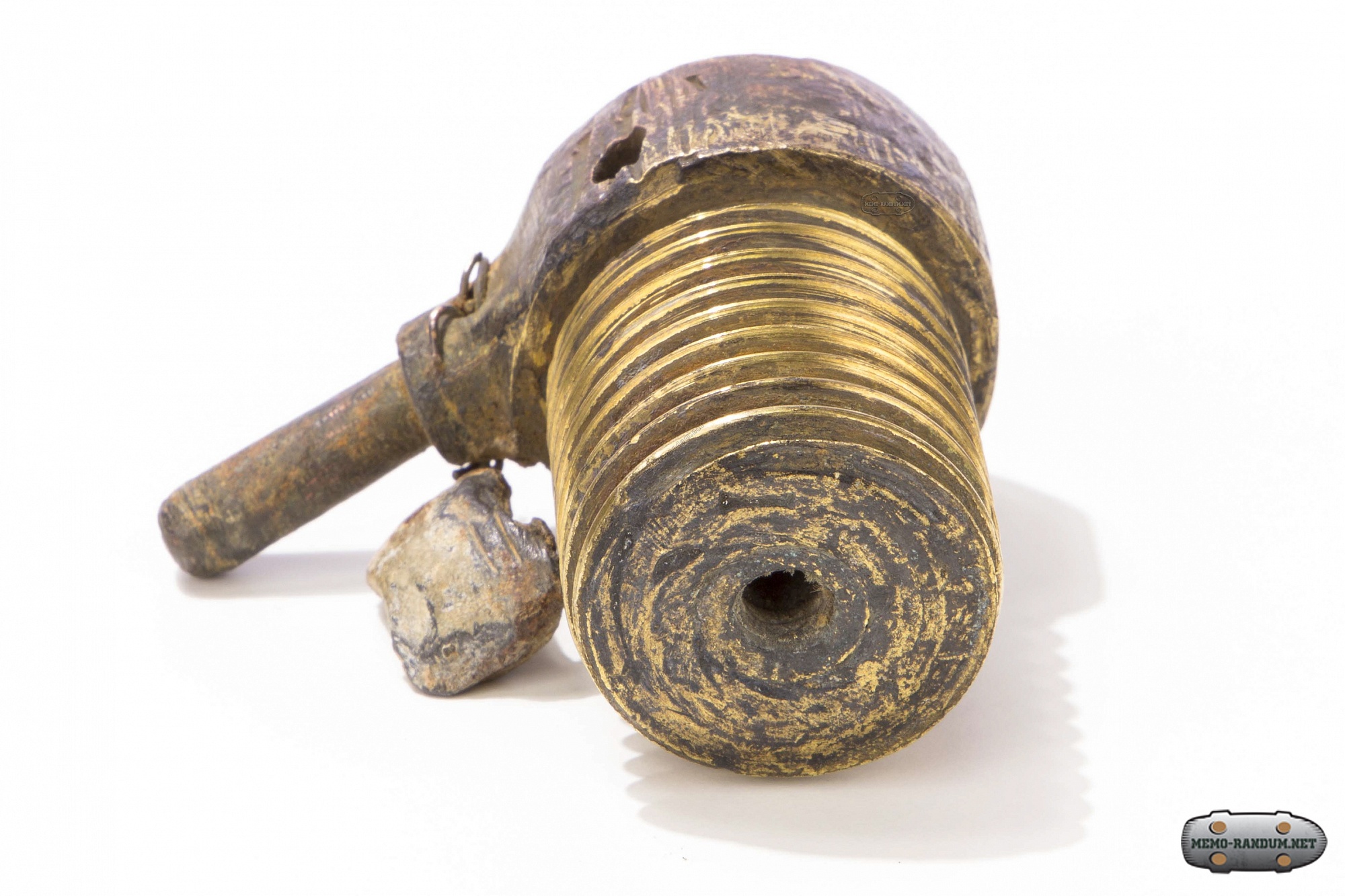

Одна из более поздних модификаций ударной трубки. Трубка имеет инерционный ударник с плоским жалом, предохранительная чека снималась не с помощью сгорания стопинов, а при отсоединении свинцового груза вдавленного в специальную выемку тела взрывателя.


 Грузик отлетал с помощью центробежной силы, за ним отсоединялась проволока и освобождала фиксирующий штырь.


Боевой винт с капсюлем гремучей ртути ввинчивался в трубку лишь перед заряжанием орудия на место холостого винта.
.

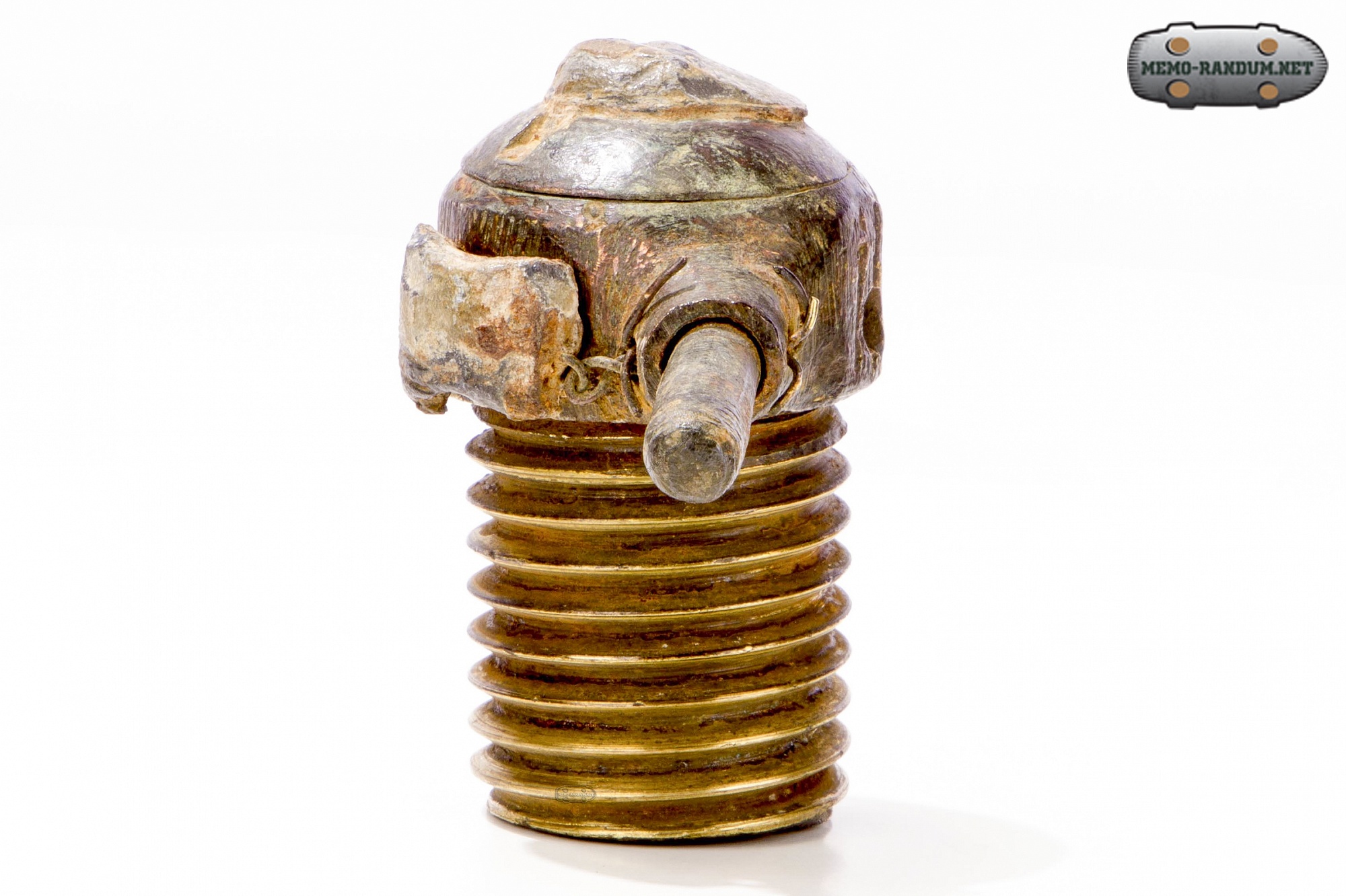

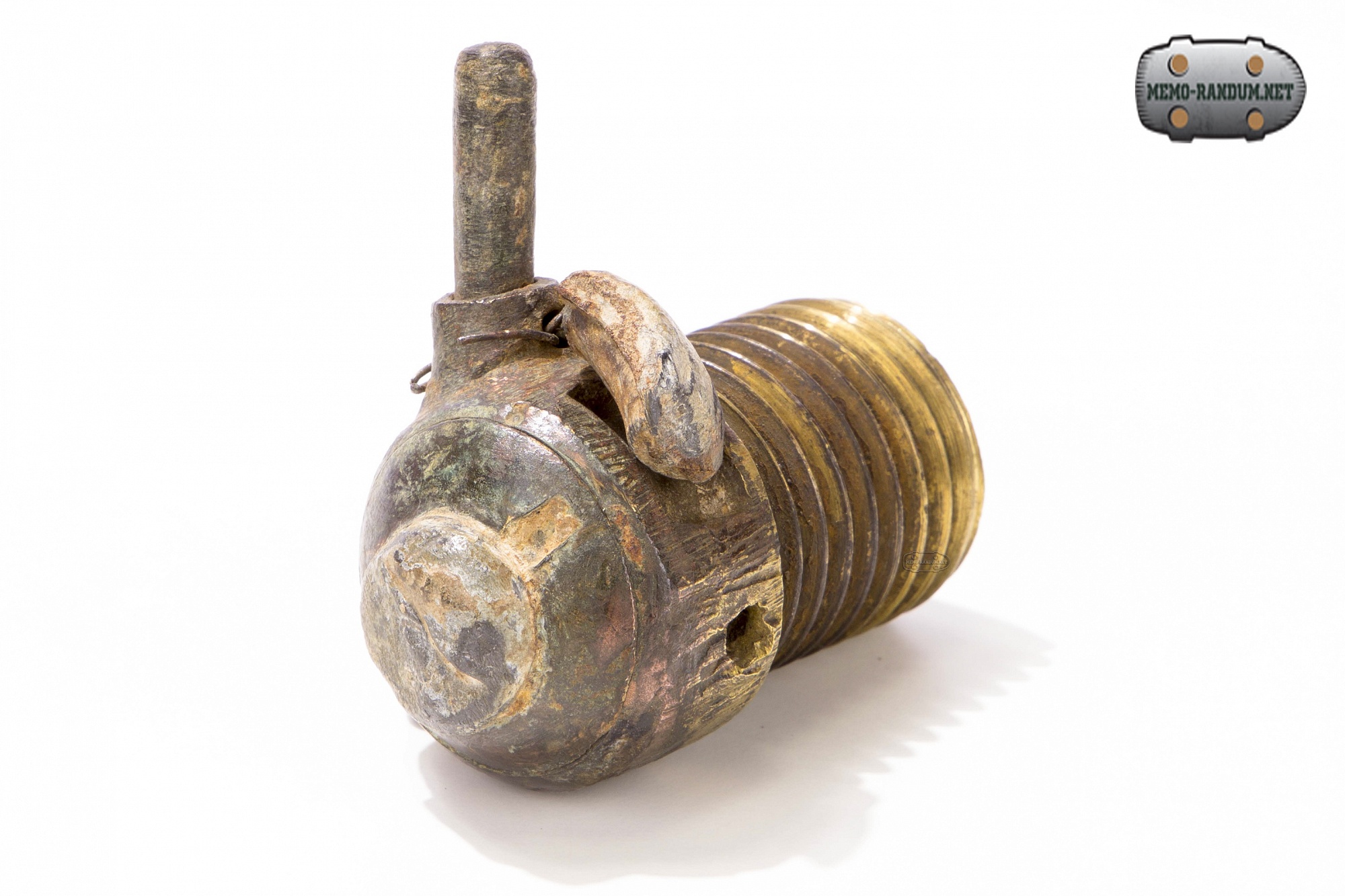

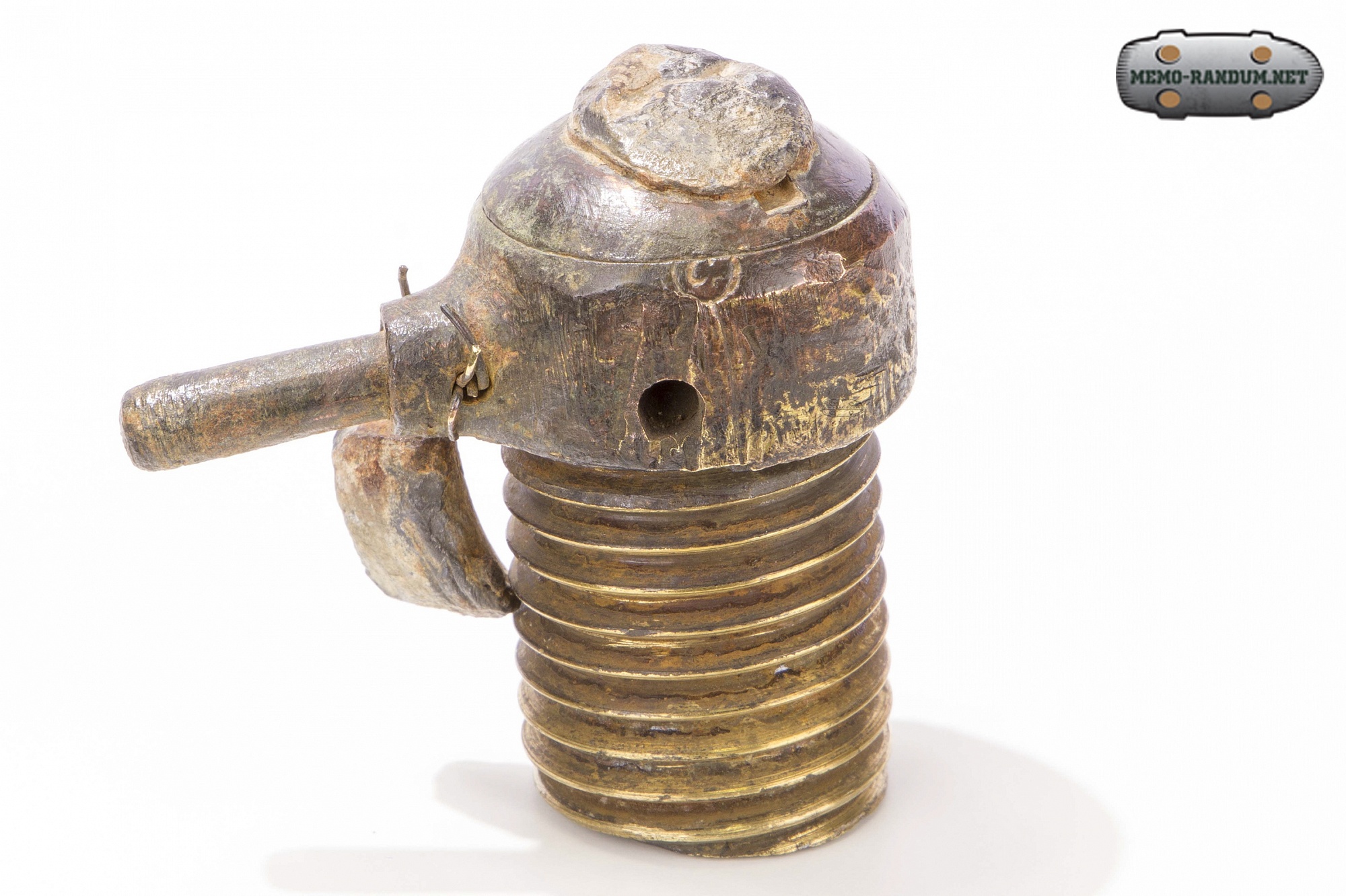

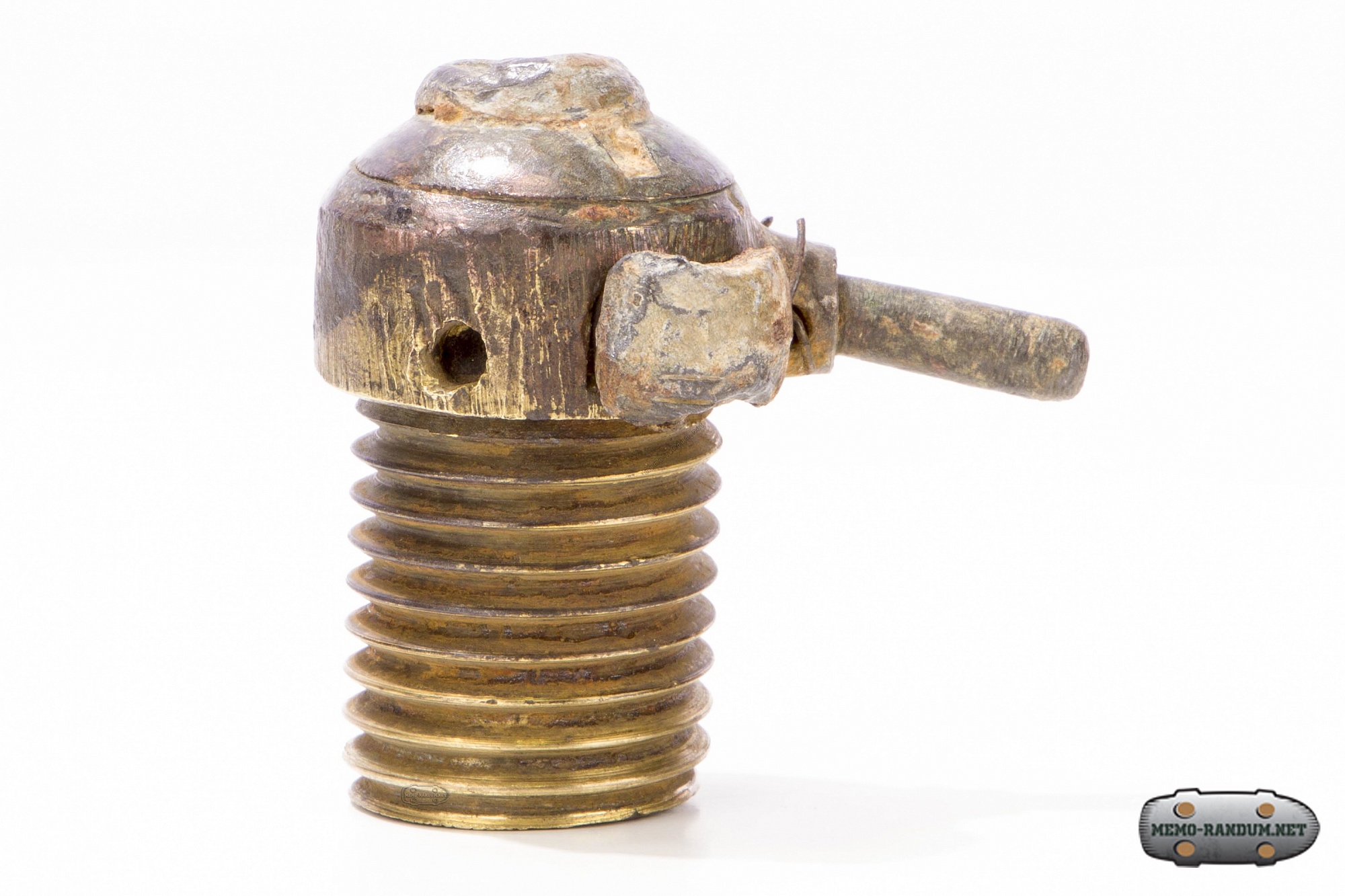

Ударная трубка, представленная на фотографии имеет оловянно-свинцовую заглушку. Заглушка сильно деформирована.



При этом чека не могла вылететь, не покинув дула орудия так как округленный внешний конец ее упирался в стенки канала.

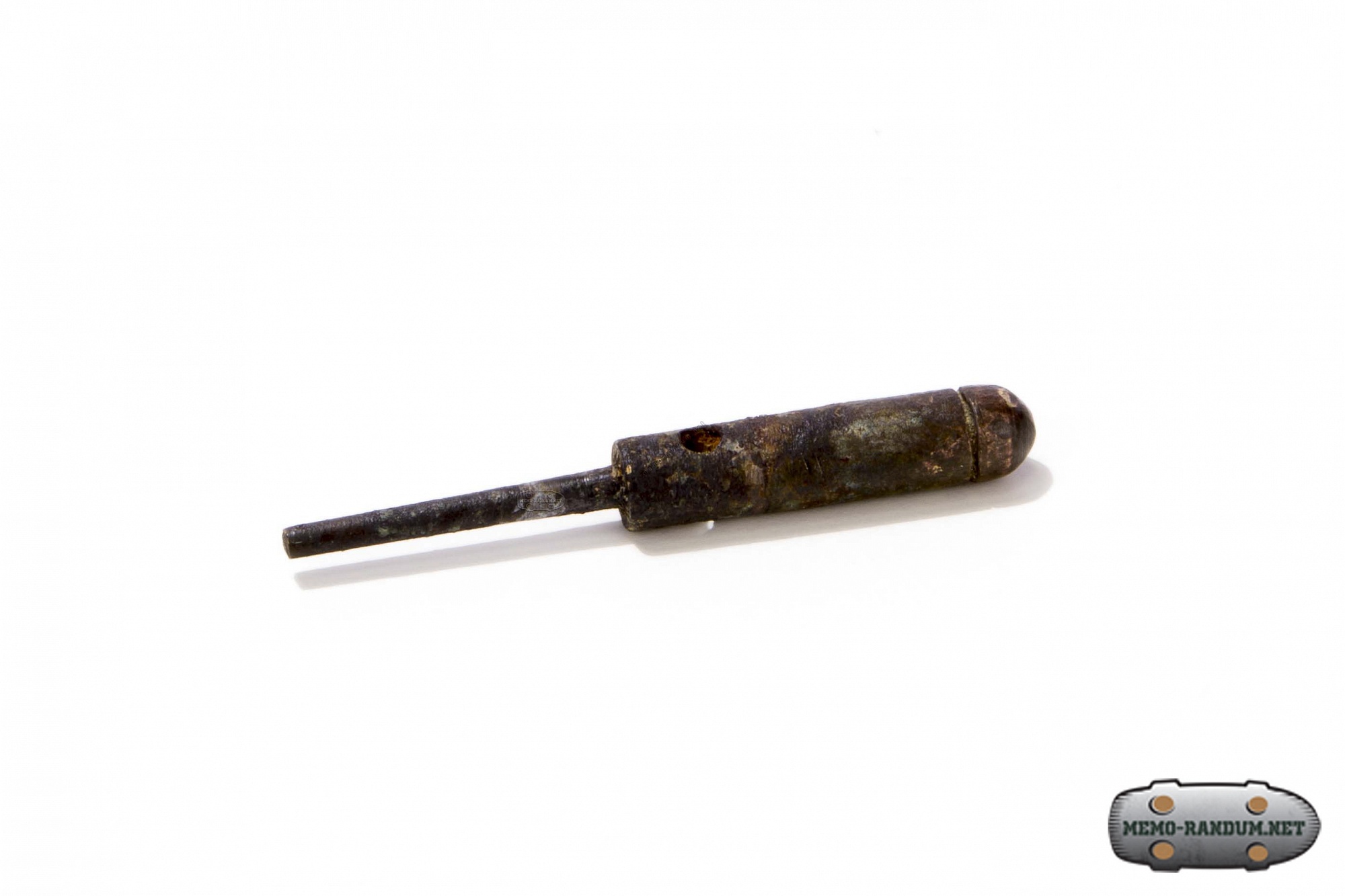

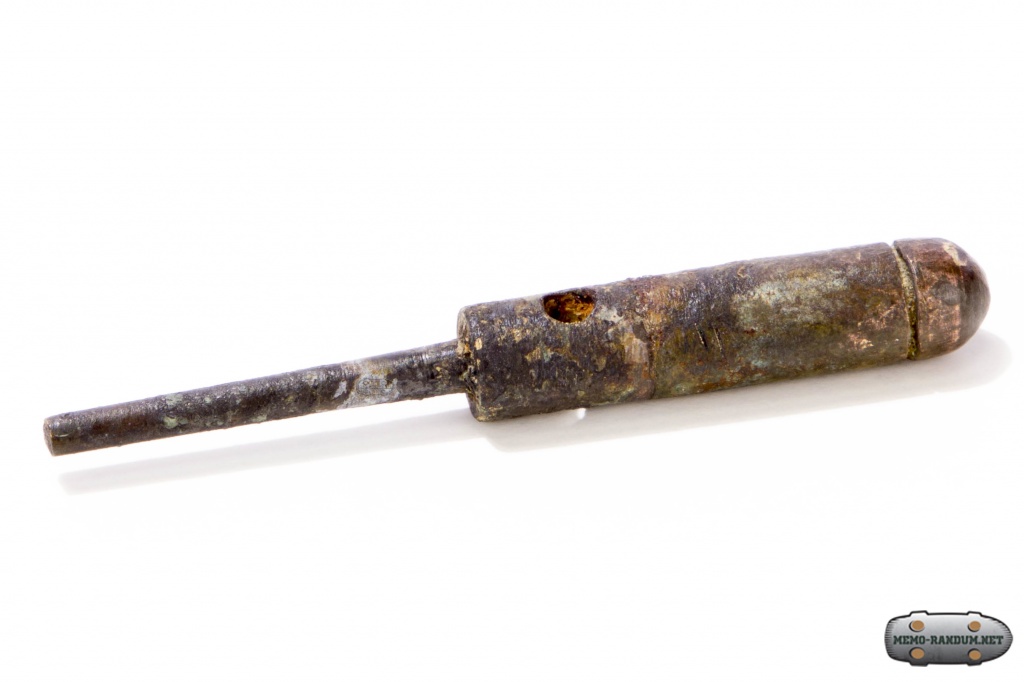

Фотография предохранительной чеки ударной трубки 1863 года.

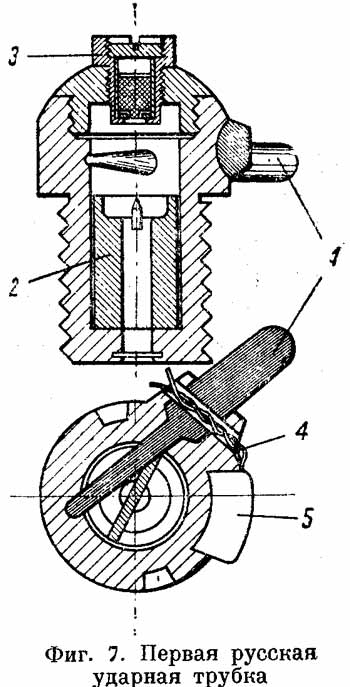

Описание образца со стопином:

Трубка имела инерционный ударник с плоским жалом, предохранительную чеку, удерживаемую на месте *стопином,
пропущенным через сквозное отверстие в приливе корпуса трубки и чеке, и боевой винт с капсюлем гремучей ртути.
Боевой винт ввинчивался в трубку лишь перед заряжанием орудия на место холостого винта.
При выстреле стопин* воспламенялся от прорывавшихся в зазор между орудием и снарядом пороховых газов, выгорал и освобождал чеку (нет на фотографии).
При этом чека не могла вылететь, не покинув дула орудия так как округленный внешний конец ее упирался в стенки канала.


*СТОПИН (итал. stoppino, от stoppa - пакля) быстрогорящий огнепроводный шнур, используемый для передачи огня в пиротехнических изделиях. -согласно Энциклопедическому словарю, 1998 г.
