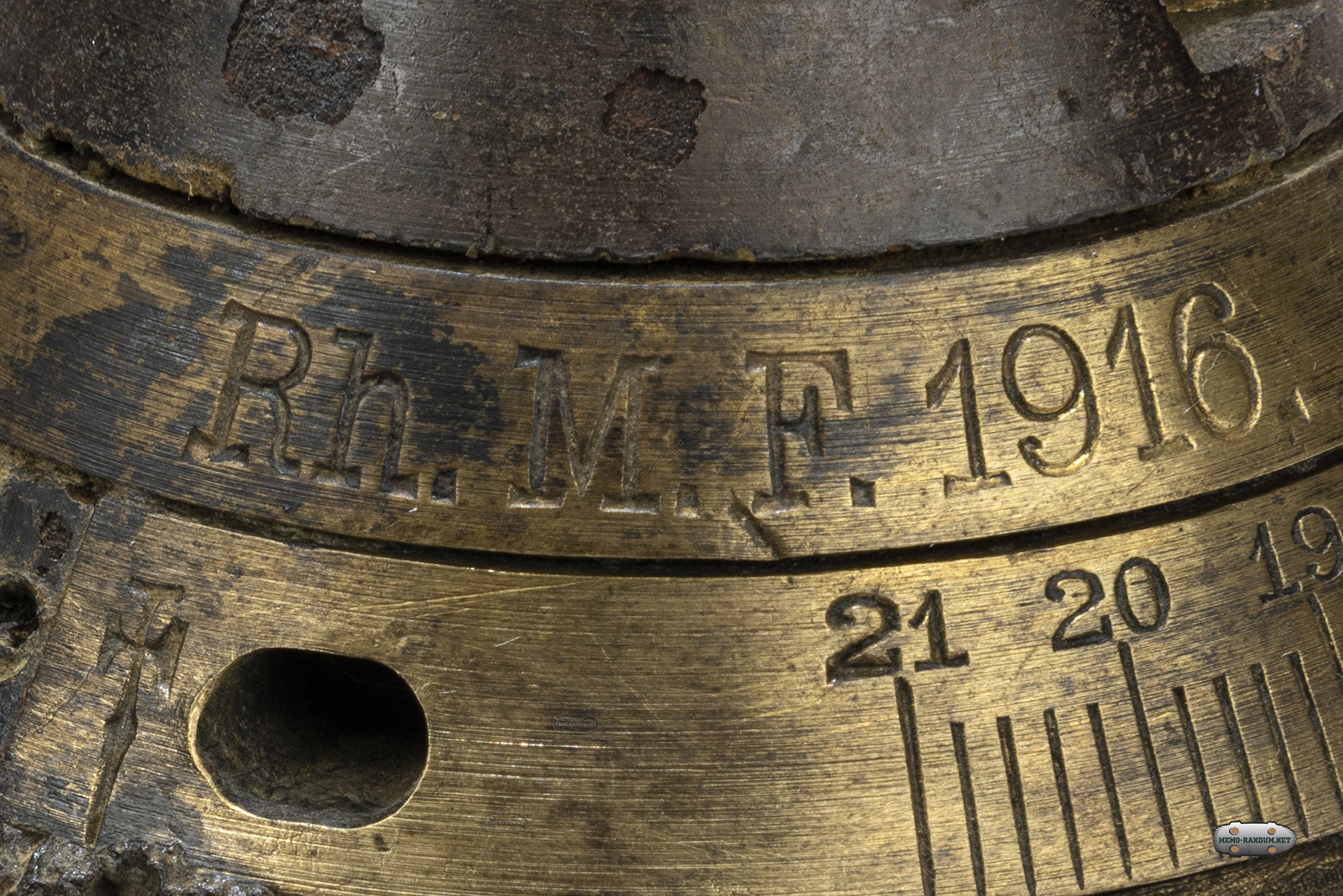

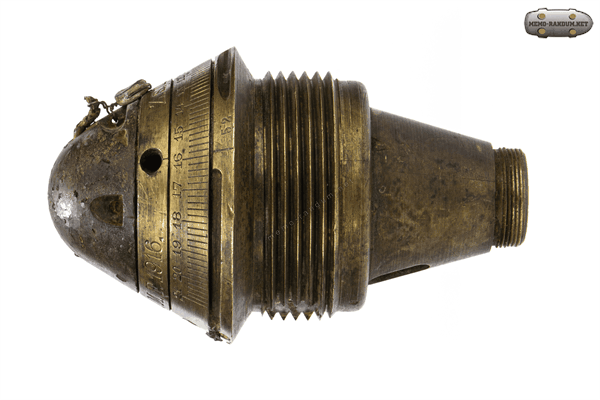

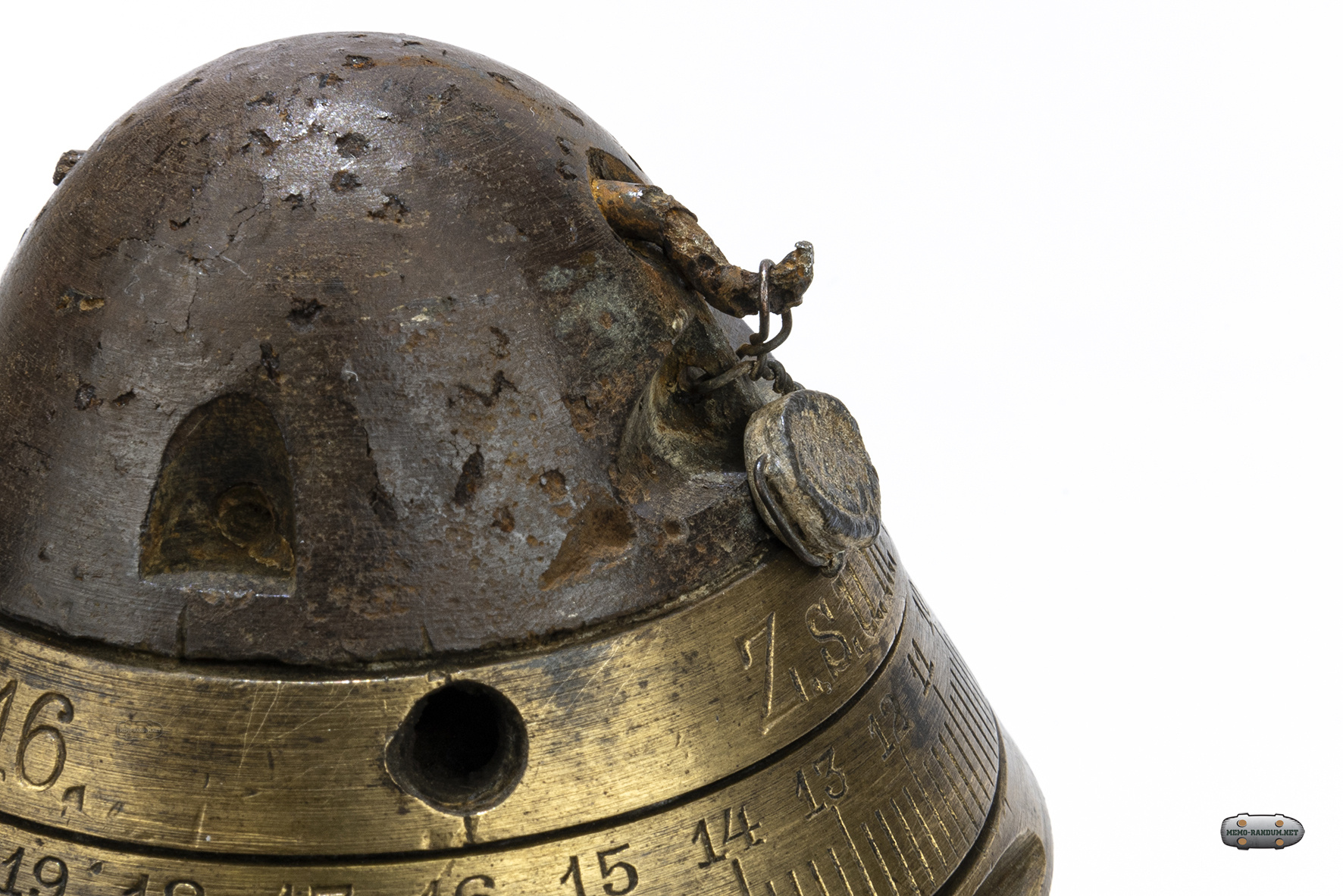

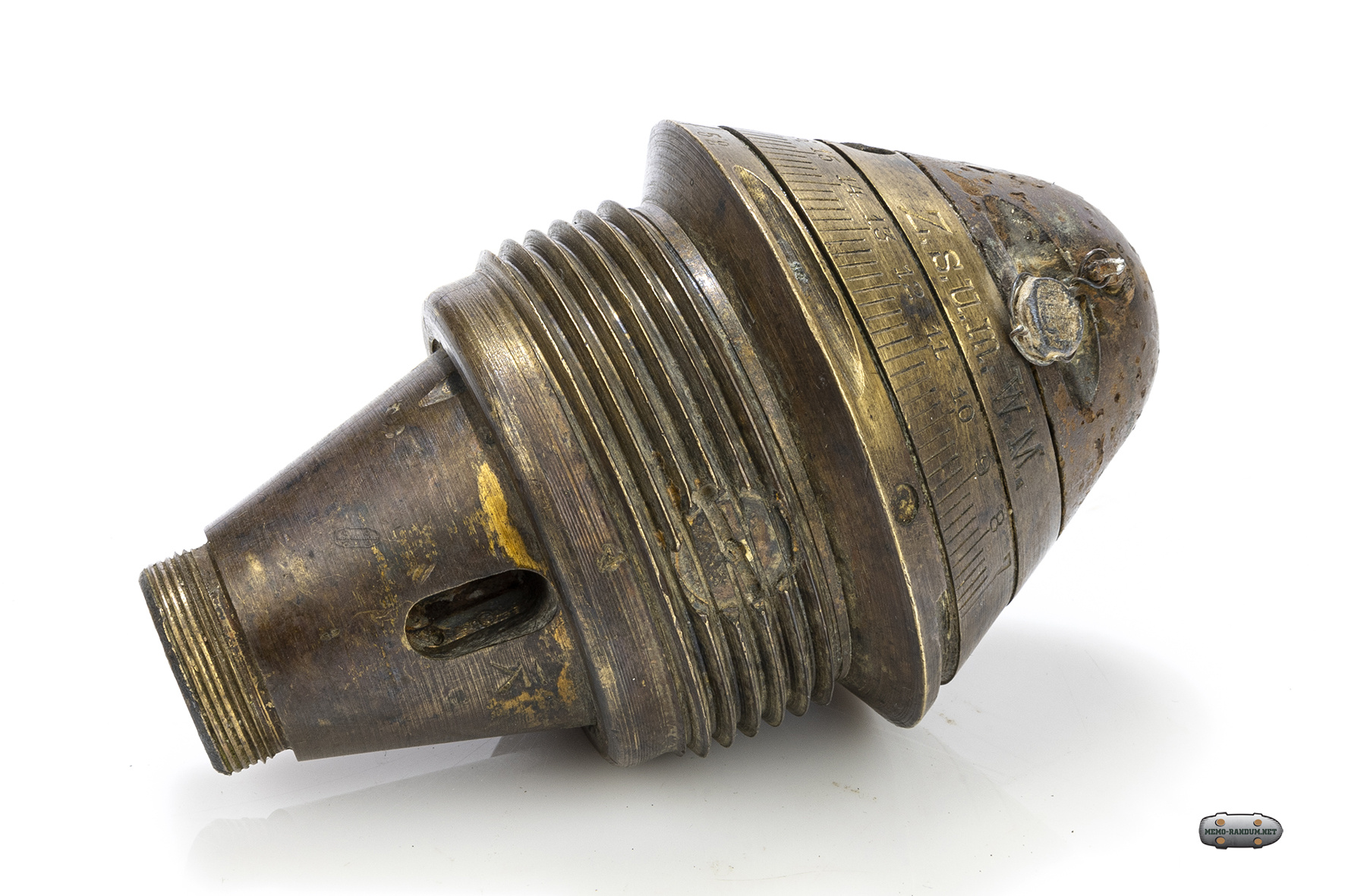

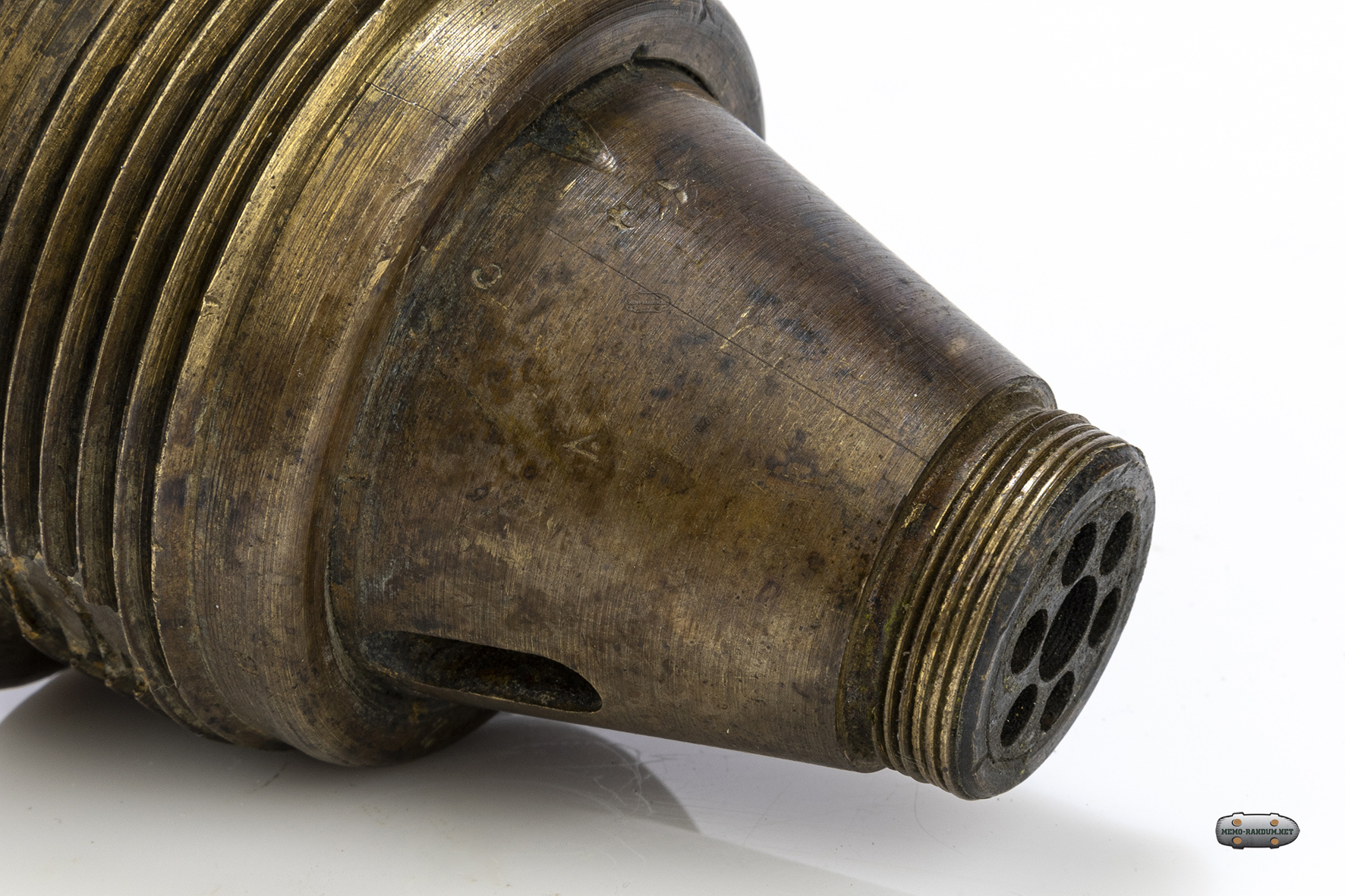

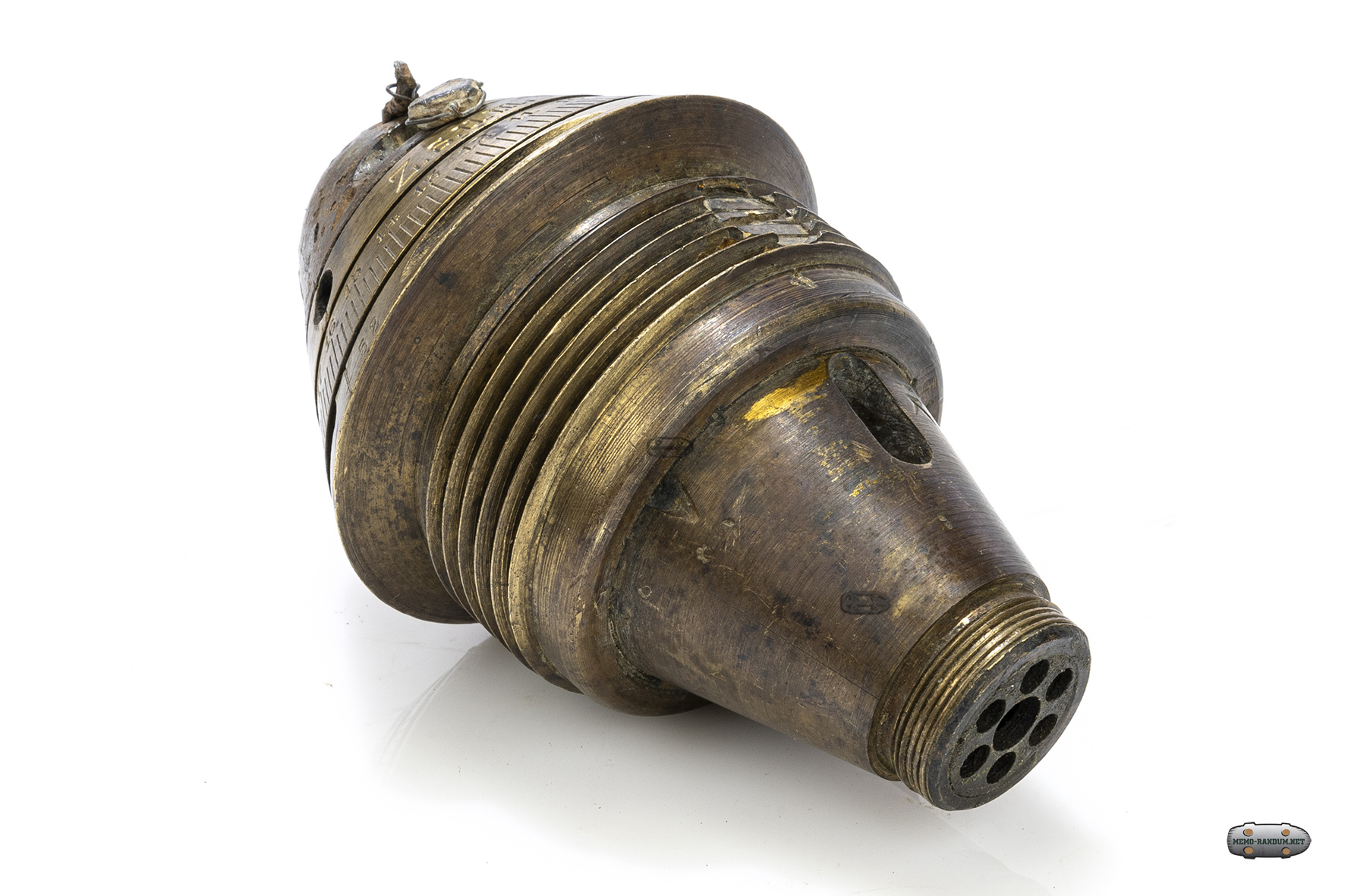

Дистанционная трубка Z.s.u.m.W.M. Rh. M.F. 1916. Германия

---

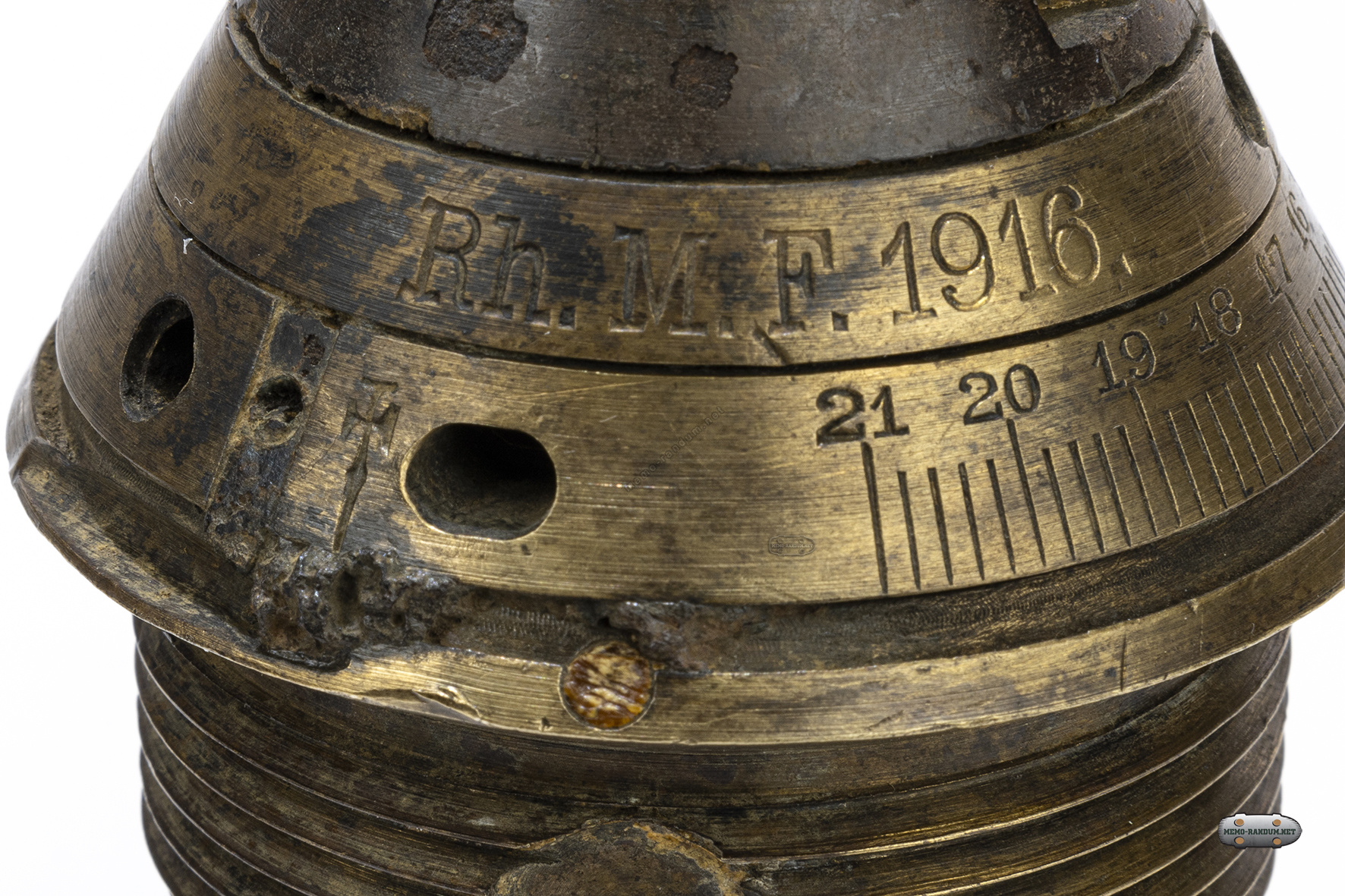

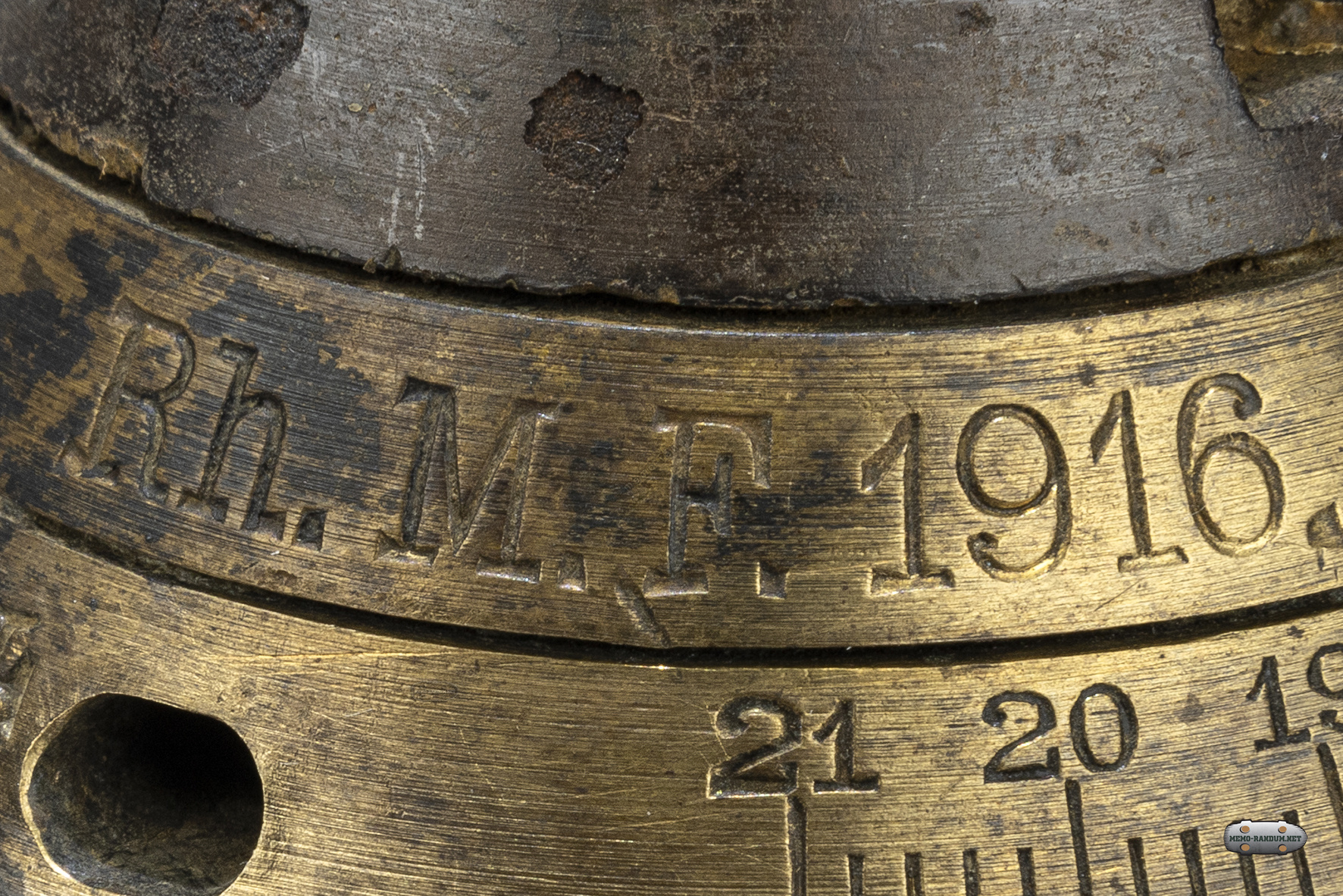

Обзор дистанционной трубки Rh. M.F. 1916. Германия

(Z.s.u.m.W.M. (Zunder schwerer und mittlerer Wurfmine)
Z. m.u. Sch. W.M -расшифровка
Z = zunder = взрыватель
m = mittlere – средний
u = und = и
Sch = Schrapnell = шрапнель
WM = WurfMine = траншейный миномет

Взрыватель использовался для 17 см и 25 см минометных мин. Также использовался в 18 см химических минометных минах.
Широко использовались в Верденской мясорубке

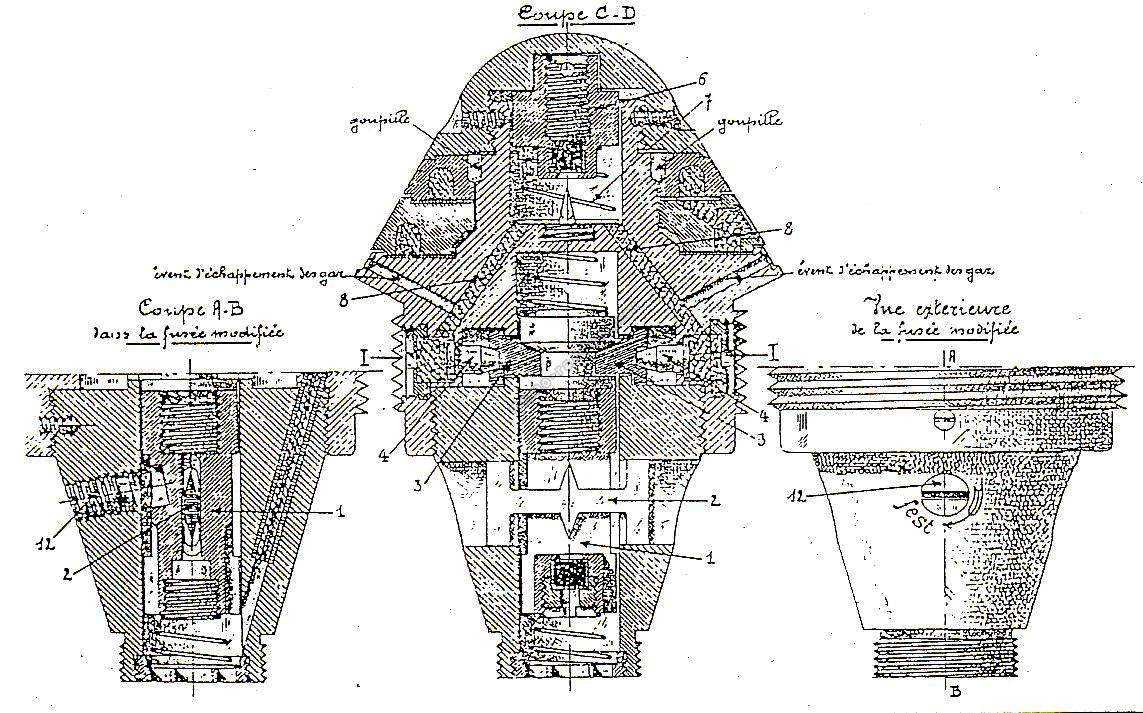

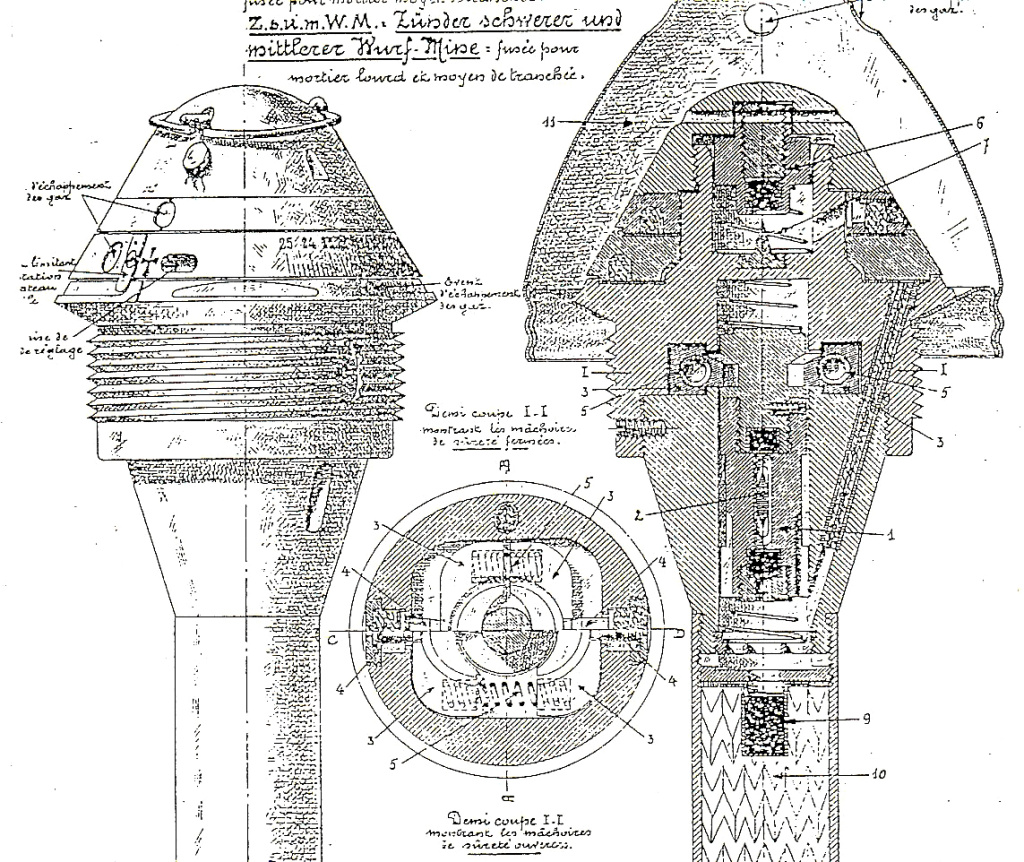

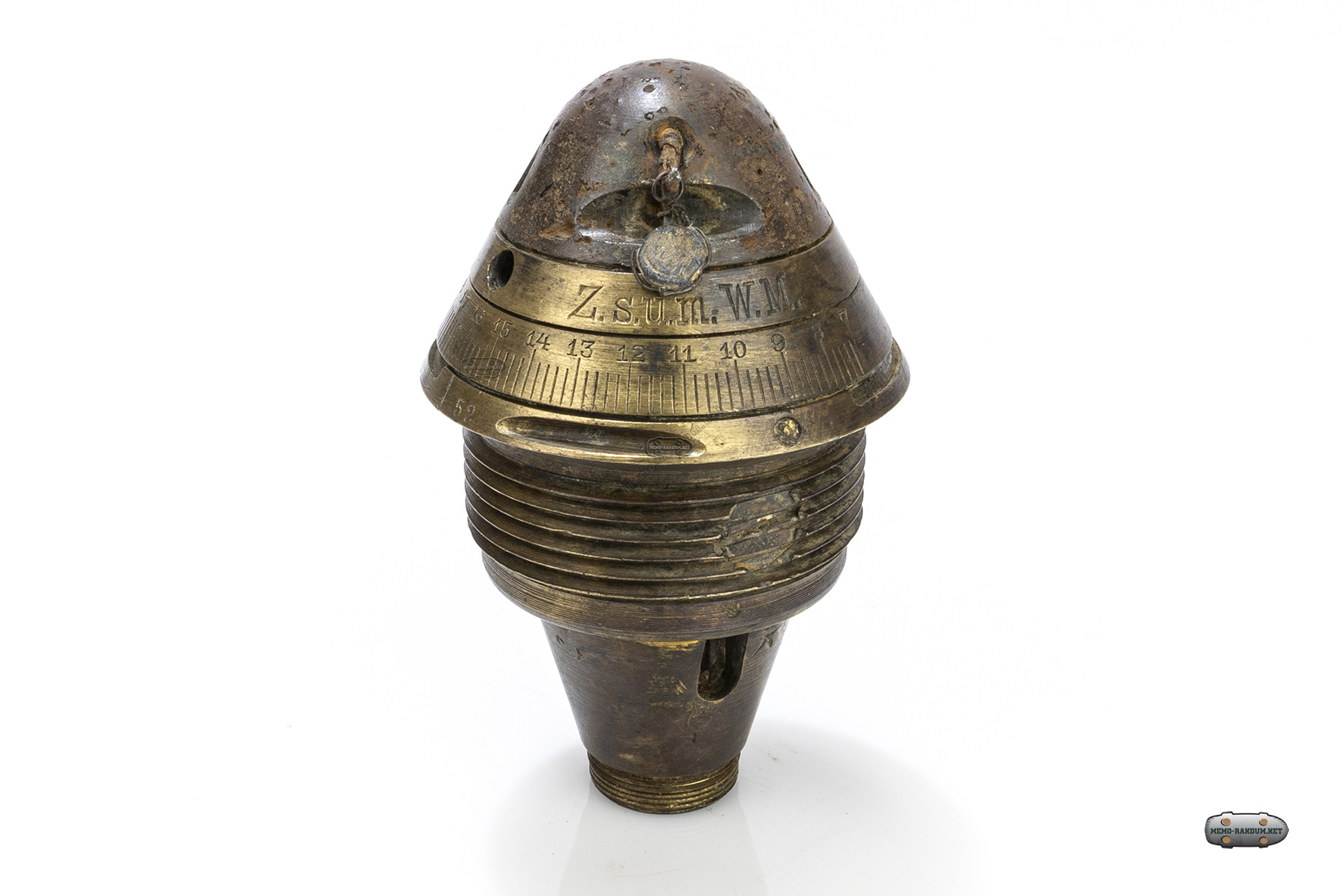

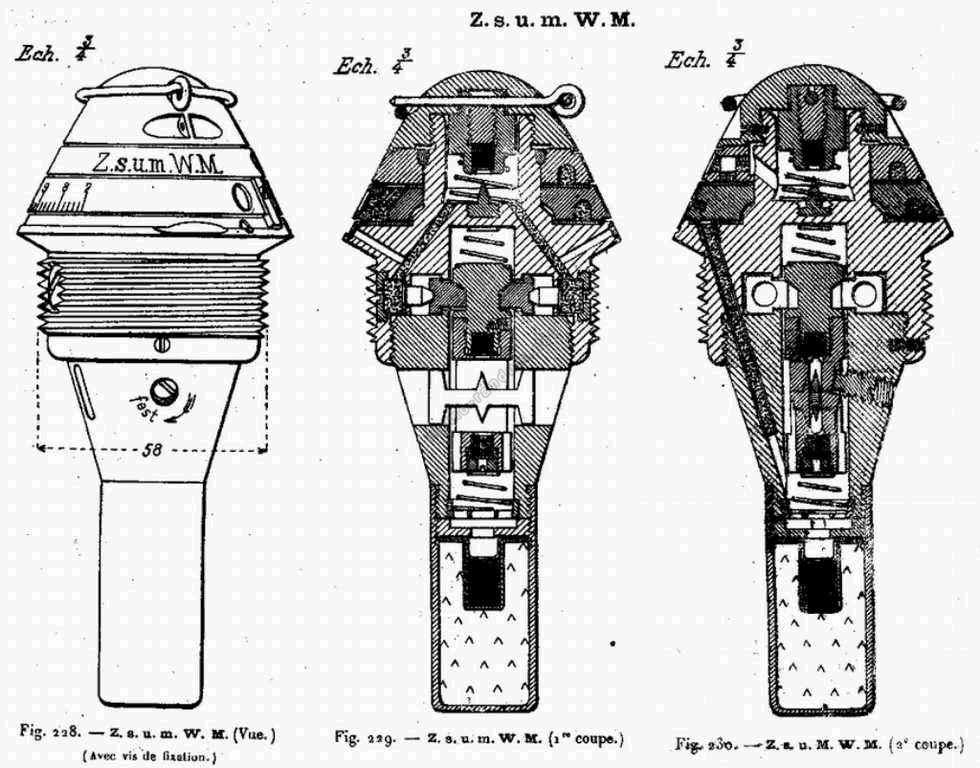

Взрыватель ZmWM и ZsumWM Двойного действия, 58-миллиметровый взрыватель без замедления для средних и тяжелых траншейных минометов.

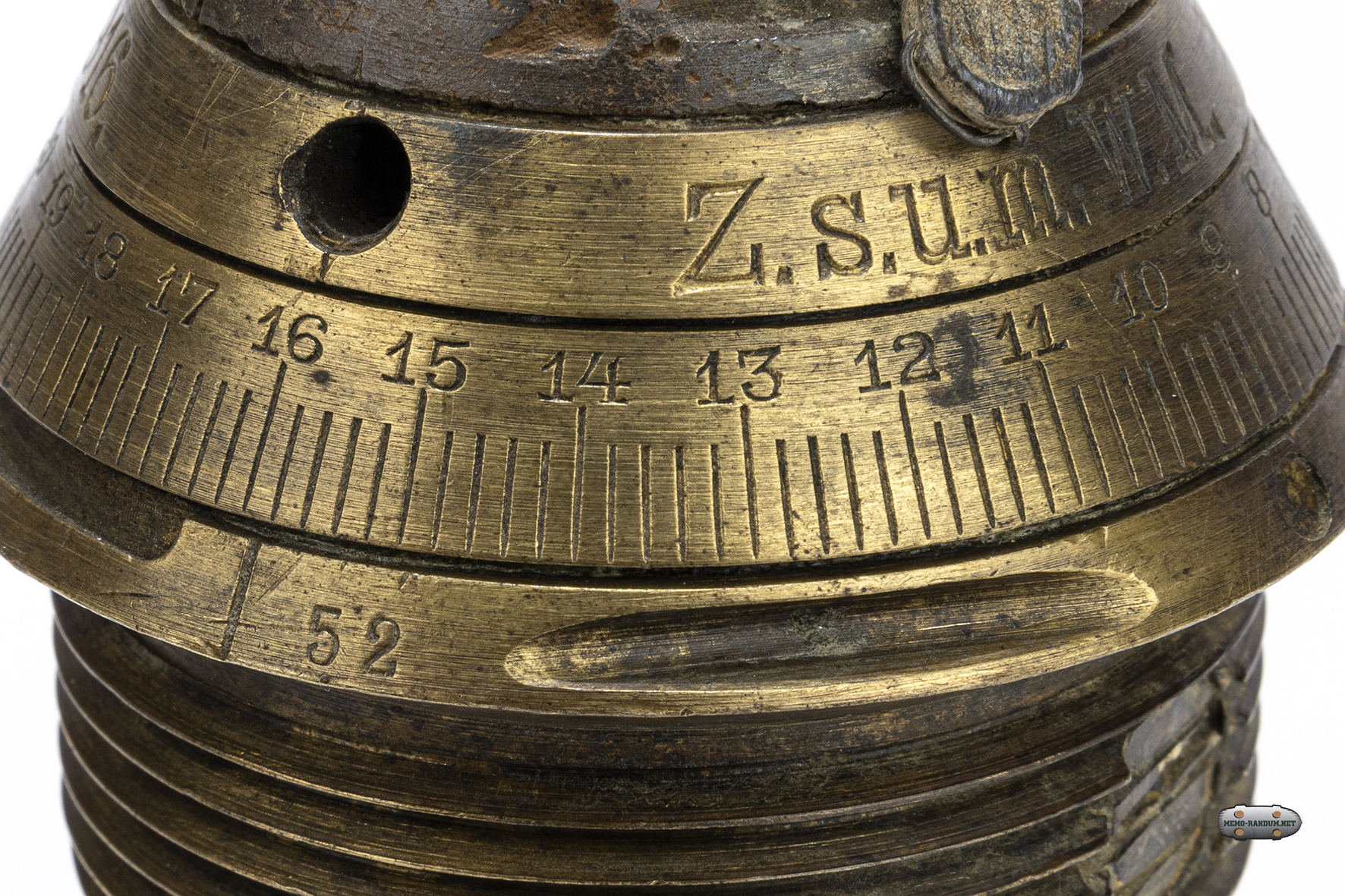

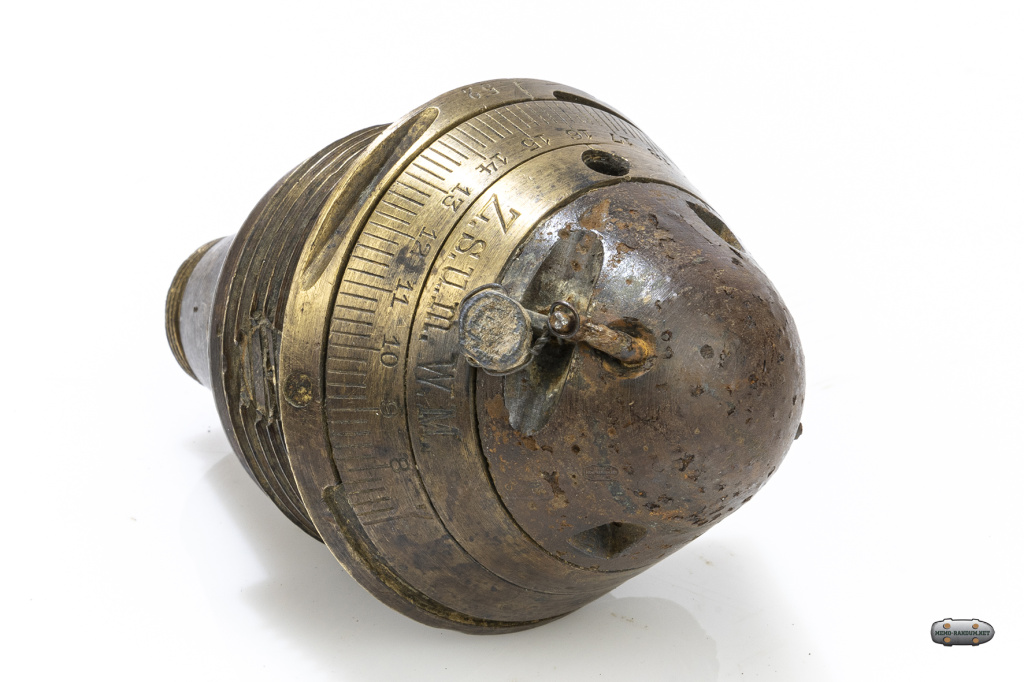

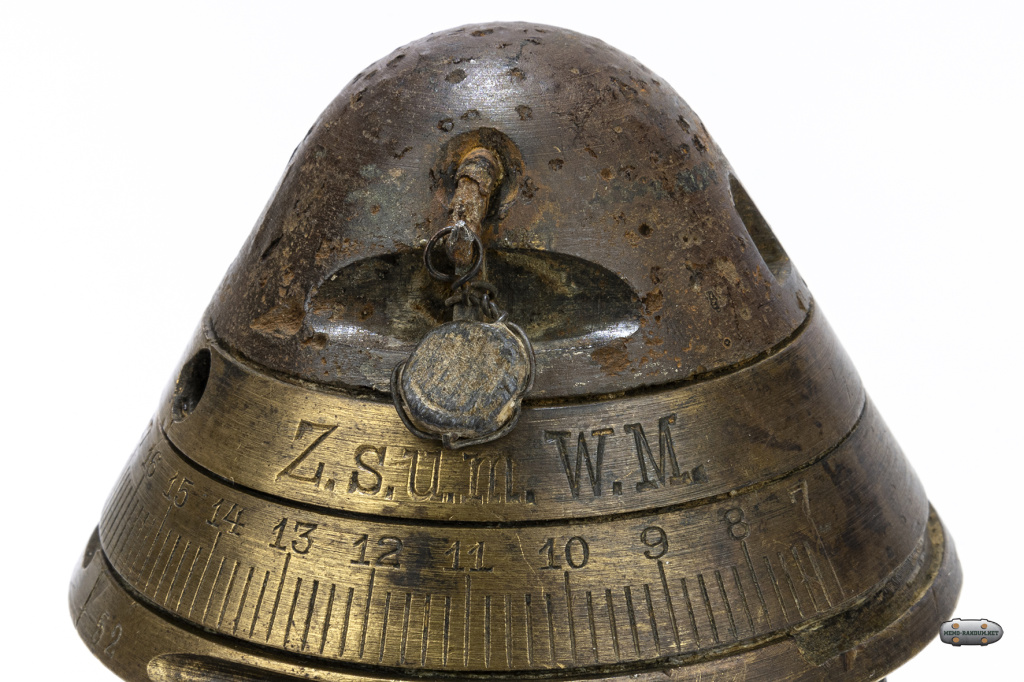

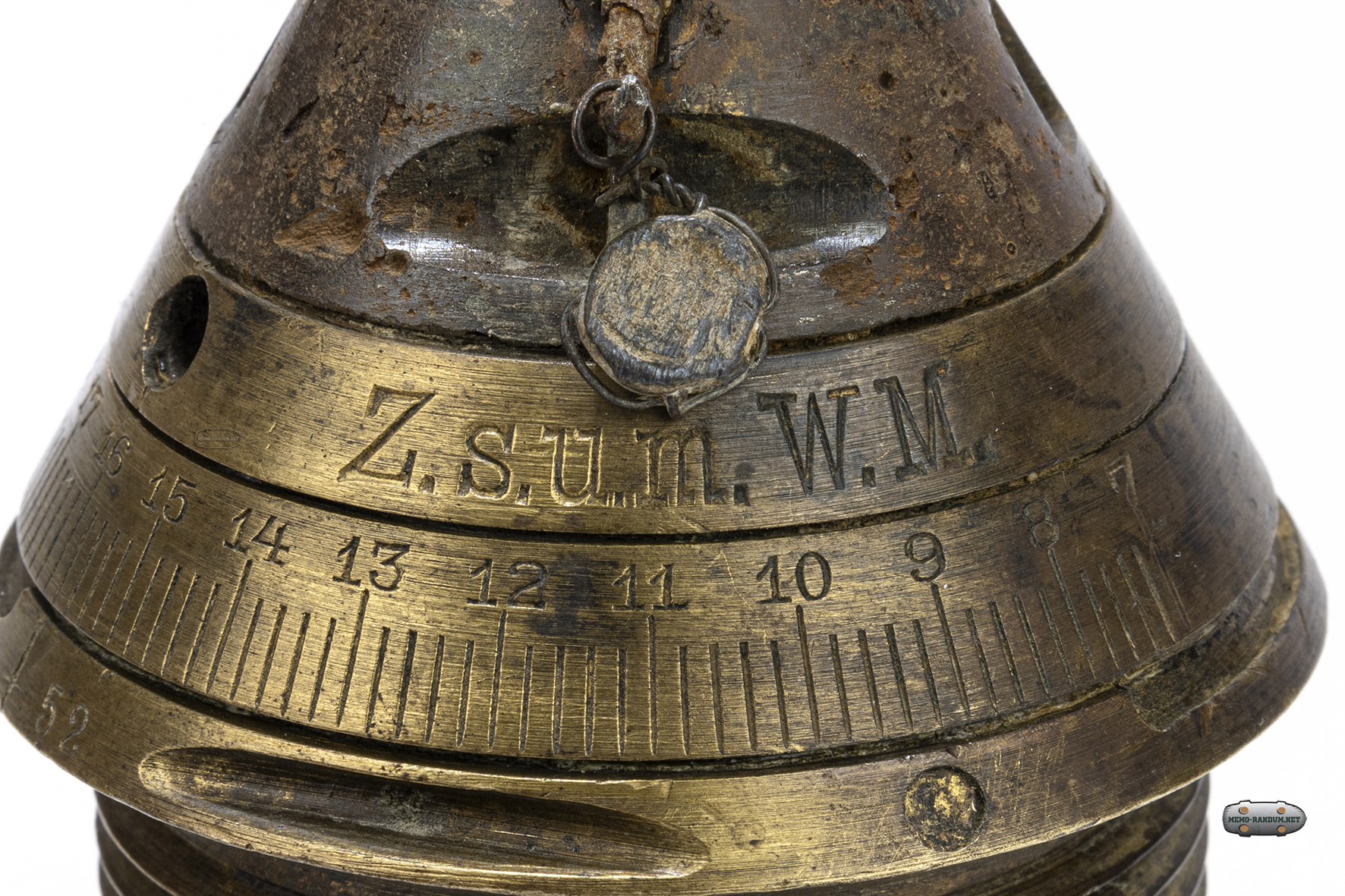

Z.s.u.m.W.M - Крестом обозначалась позиция предустановки взрывателя на ударное действие

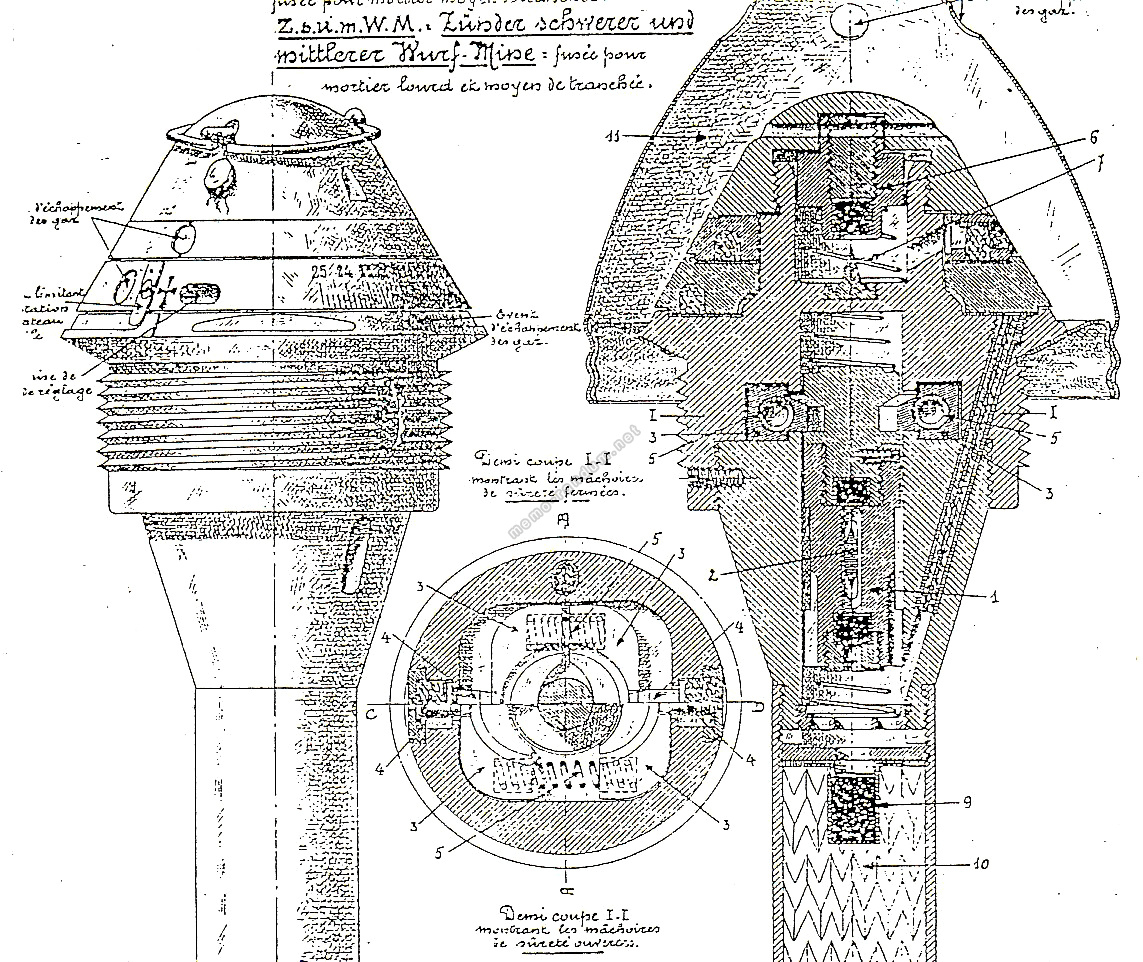

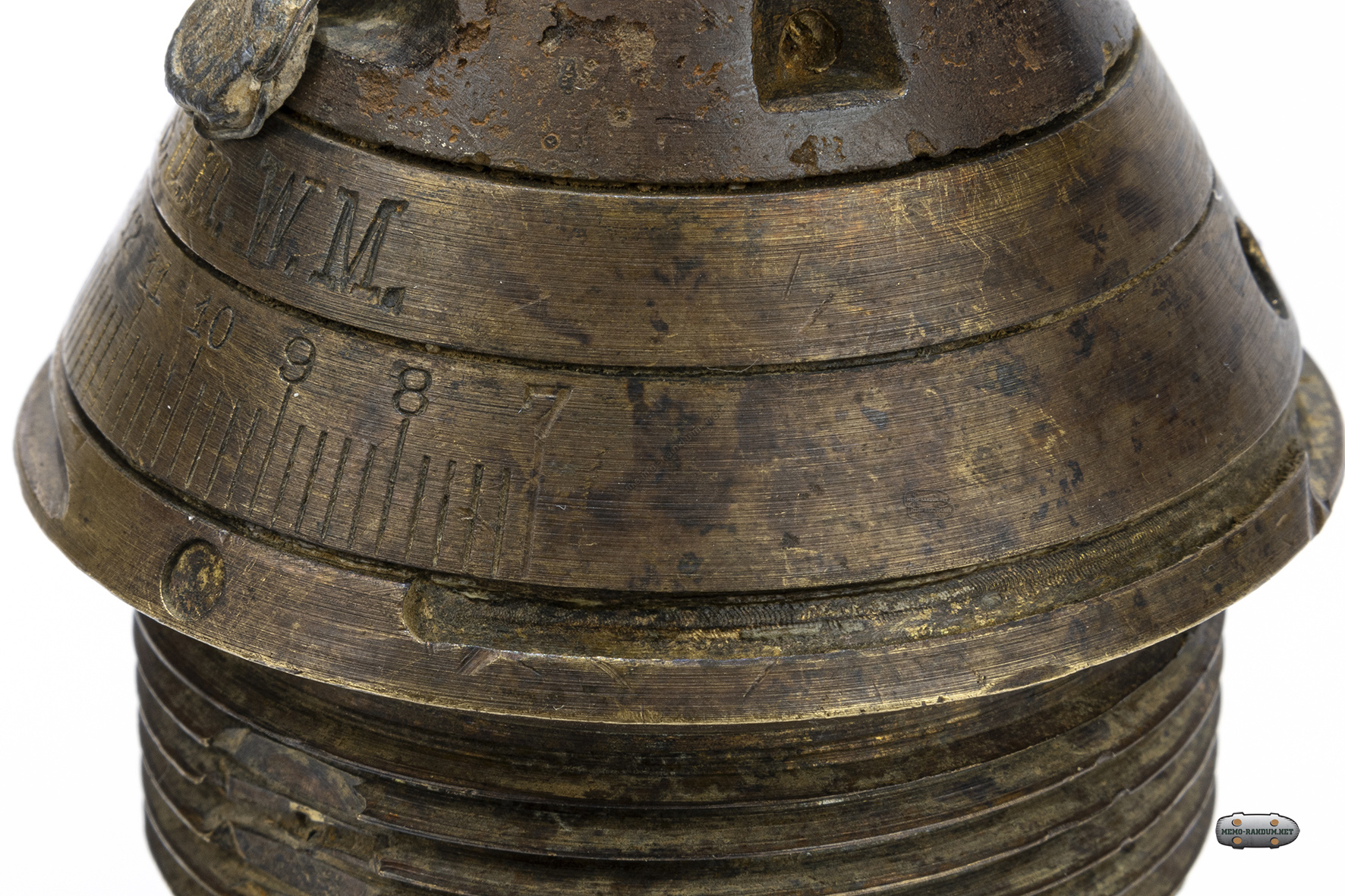

С 1914 года сапёрам немецкой армии были выданы 175-миллиметровые миномёты среднего калибра и 245-миллиметровые миномёты крупного калибра. Для каждой из этих двух моделей существовал специальный взрыватель. Взрыватель «ZmWM» — «zünder für mitteler Wurf-Minen» («взрыватель для миномётов среднего калибра») — предназначался для 17-сантиметровых мин. Он был изготовлен из латуни и состоял из: системы приведения в боевую готовность ударного механизма в верхней части взрывателя, аналогичной той, что используется во взрывателе ZsWM, с массивной подвижной ударной шайбой, несущей капсюль и закрепленной одним стержневым предохранительным штифтом, и статическим ударным штифтом, закрепленным пружиной, двухдисковая система замедления, подвижное нижнее кольцо градуировано от 7 до 21 секунды.

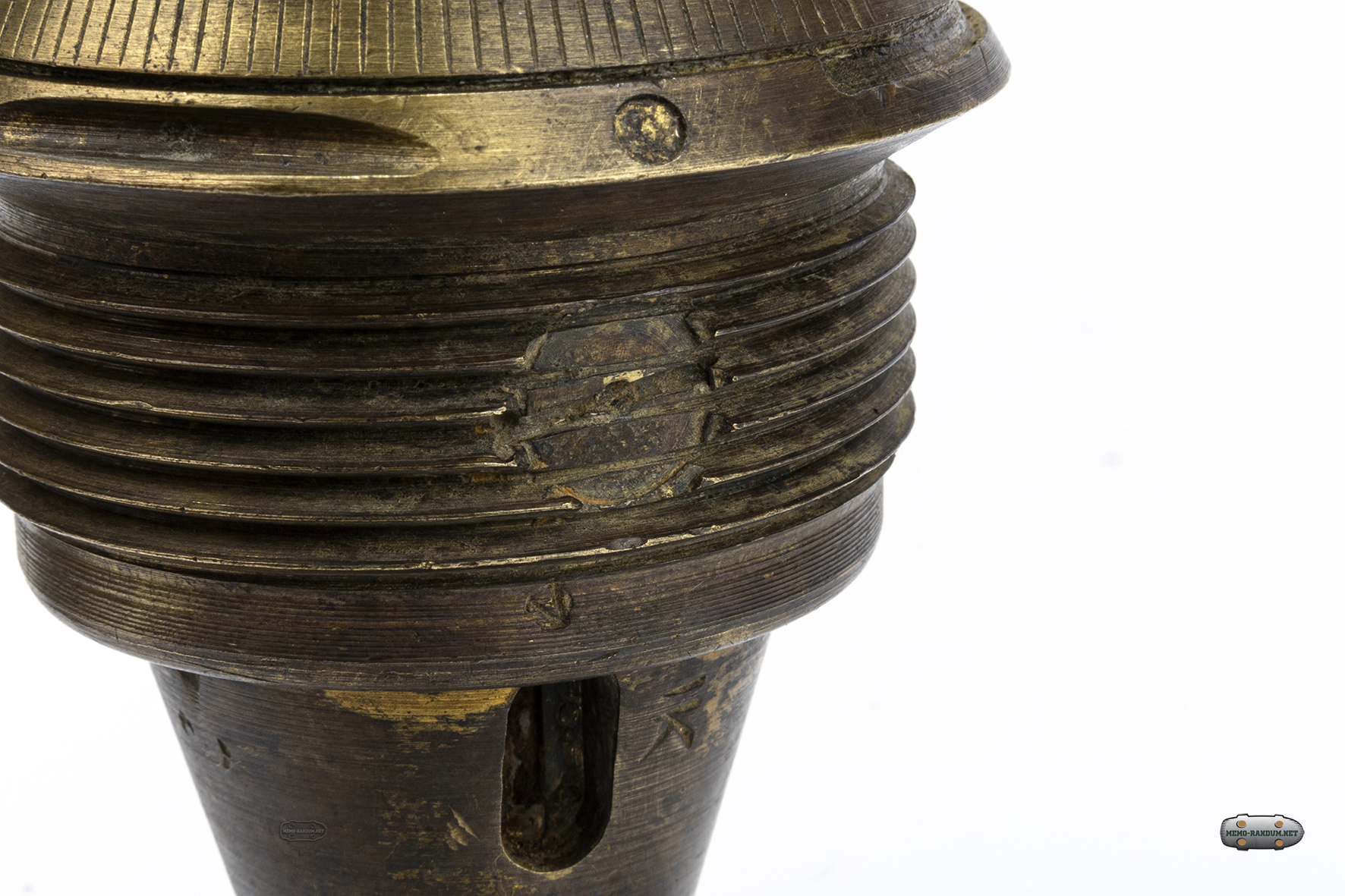

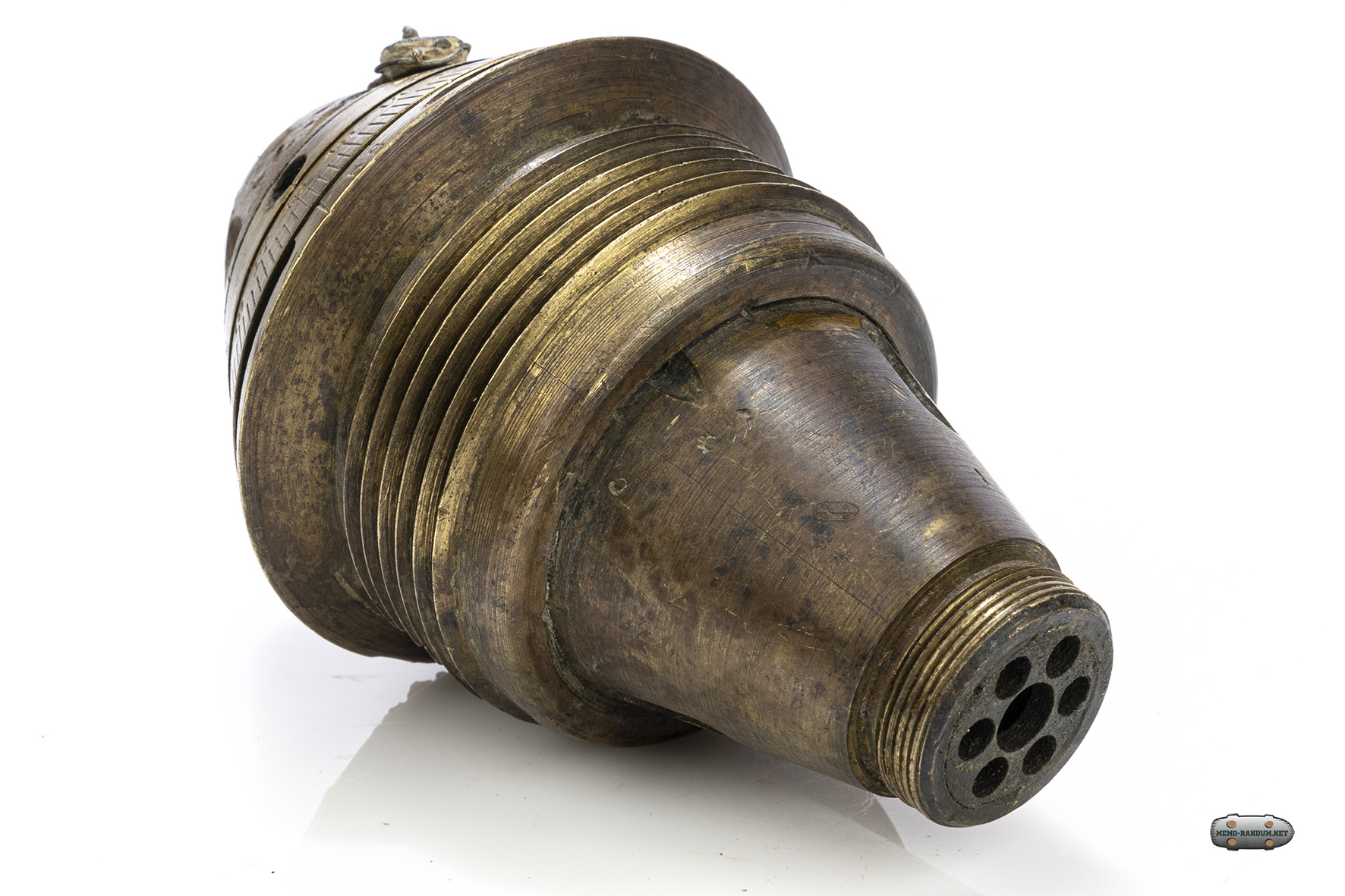

Механизм ударного действия в хвостовой части взрывателя, аналогичный взрывателю ZsWM, с двумя ударными штифтами противоположного направления на поперечном статическом мостике и цилиндрической подвижной ударной капсюльной втулкой с двумя капсюлями и двумя предохранительными пружинами, закреплёнными системой креплений, которые в состоянии покоя блокируются пороховой капсюльной втулкой и могут открыться только после воспламенения.

  Ударно-спусковой механизм некоторых моделей можно было заблокировать с помощью винта с маркировкой «Vest», расположенного на нижнем конусе взрывателя, для использования с газовыми снарядами. Для ночных выстрелов взрыватель также мог быть закрыт пламегасителем из алюминия или тонкой стальной пластины.

После 1915 года взрыватель ZmWM был принят на вооружение для тяжёлых миномётов вместо большого взрывателя ZsWM и был переименован в «ZsumWM» — «zünder für schwerer und mitteler Wurf-Minen» («взрыватель для тяжёлых и средних миномётов»).

Он устанавливался на снарядах :
Средние миномёты 17 см mWM 13 или a/A (175 мм) — фугасные бомбы, зажигательные бомбы и газовые бомбы
Средние миномёты 17 см mWM 16 или n/A (175 мм) — фугасные бомбы, зажигательные бомбы и газовые бомбы
Гладкоствольные миномёты (18-сантиметровый проектор) (180 мм) — газовые гладкие бомбы (синий крест)
Тяжелые минометы 25 см sWM a/A (245 мм) — удлиненные фугасные бомбы, фугасные полубомбы и газовые полубомбы.
Тяжелые минометы 25 см sWM 16 или n/A (245 мм), удлиненные фугасные бомбы
