Авиационный взрыватель типа АПУВ-М

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ АПУВ-М

способ установки
устанавливаться в головное и донное очко диаметром 36мм
воспламенение
с помощью пироксилиновой ваты
в стакане
тетриловая шашка
модификации
АПУВ, АПУВ-М и АПУВ-1
действие
ударного типа, замедление 0,15 сек, замедление 0,30 сек

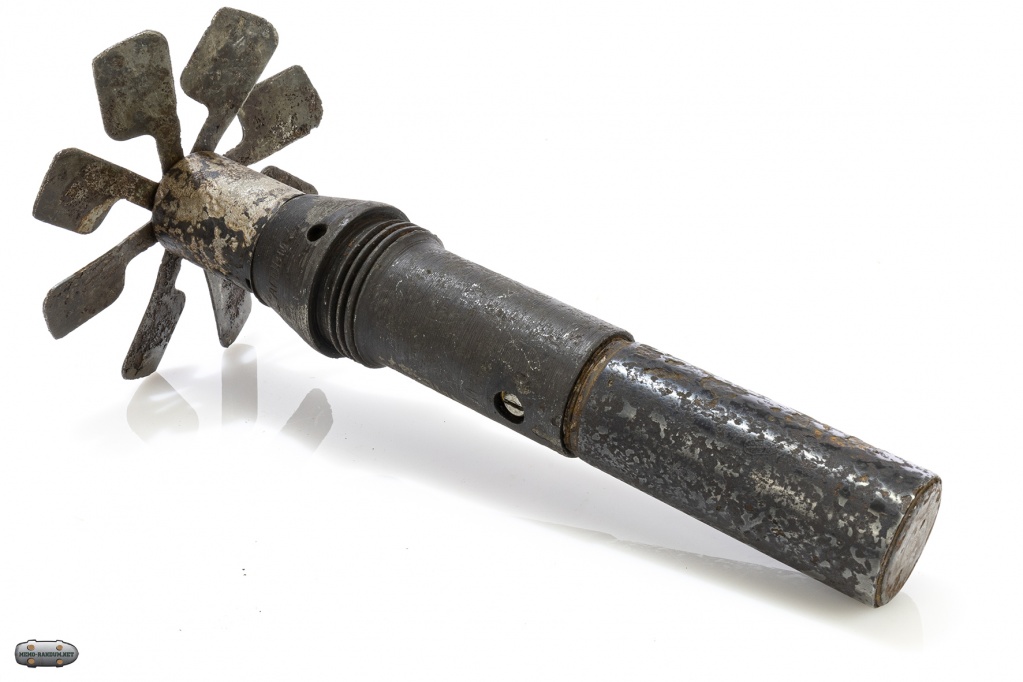

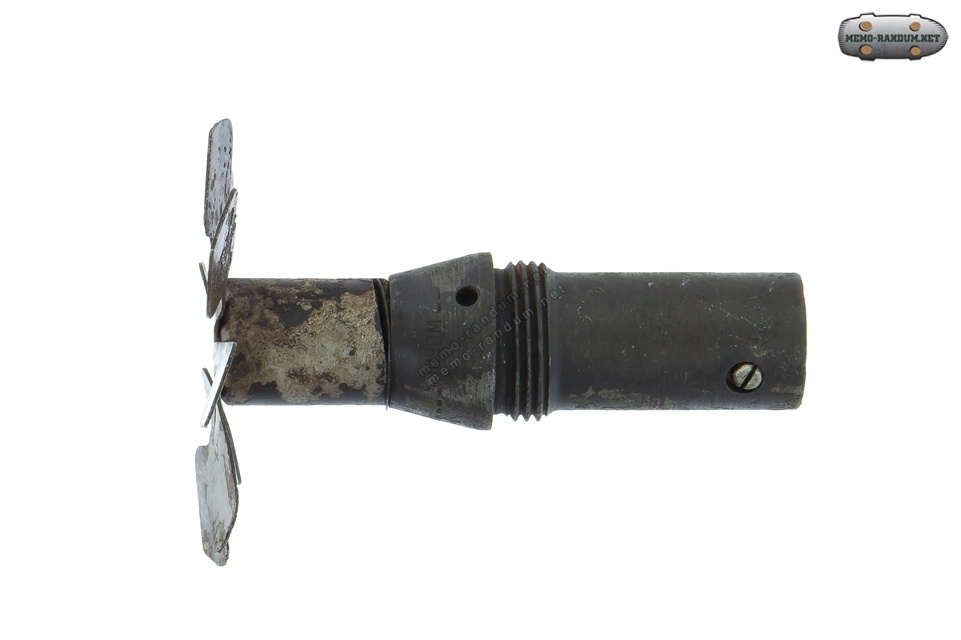

Обзор и фотографии авиационного взрывателя АПУВ-М

АПУВ означает: авиационный пневматический универсальный взрыватель

АПУВМ

Применялись сле­дующие взрыватели: АПУВ, АПУВ-М и АПУВ-1. Взрыватели могли устанавливаться в головное и донное очко диаметром 36мм.

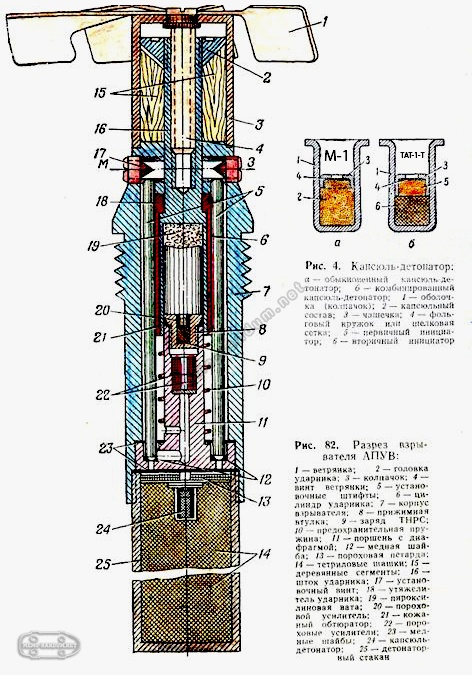

Схема устройства взрывателя АПУВ.

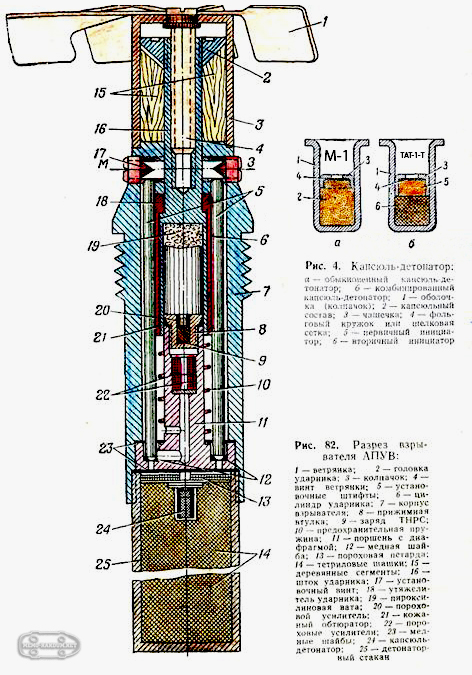

Схема авиационного взрывателя АПУВ

Взрыватель состоит из частей:

  • корпу­са
  • воспламенительно­го (ударного) меха­низма
  • замедлительного механизма
  • предо­хранительного механиз­ма
  • воспламенительно-детонаторной части.

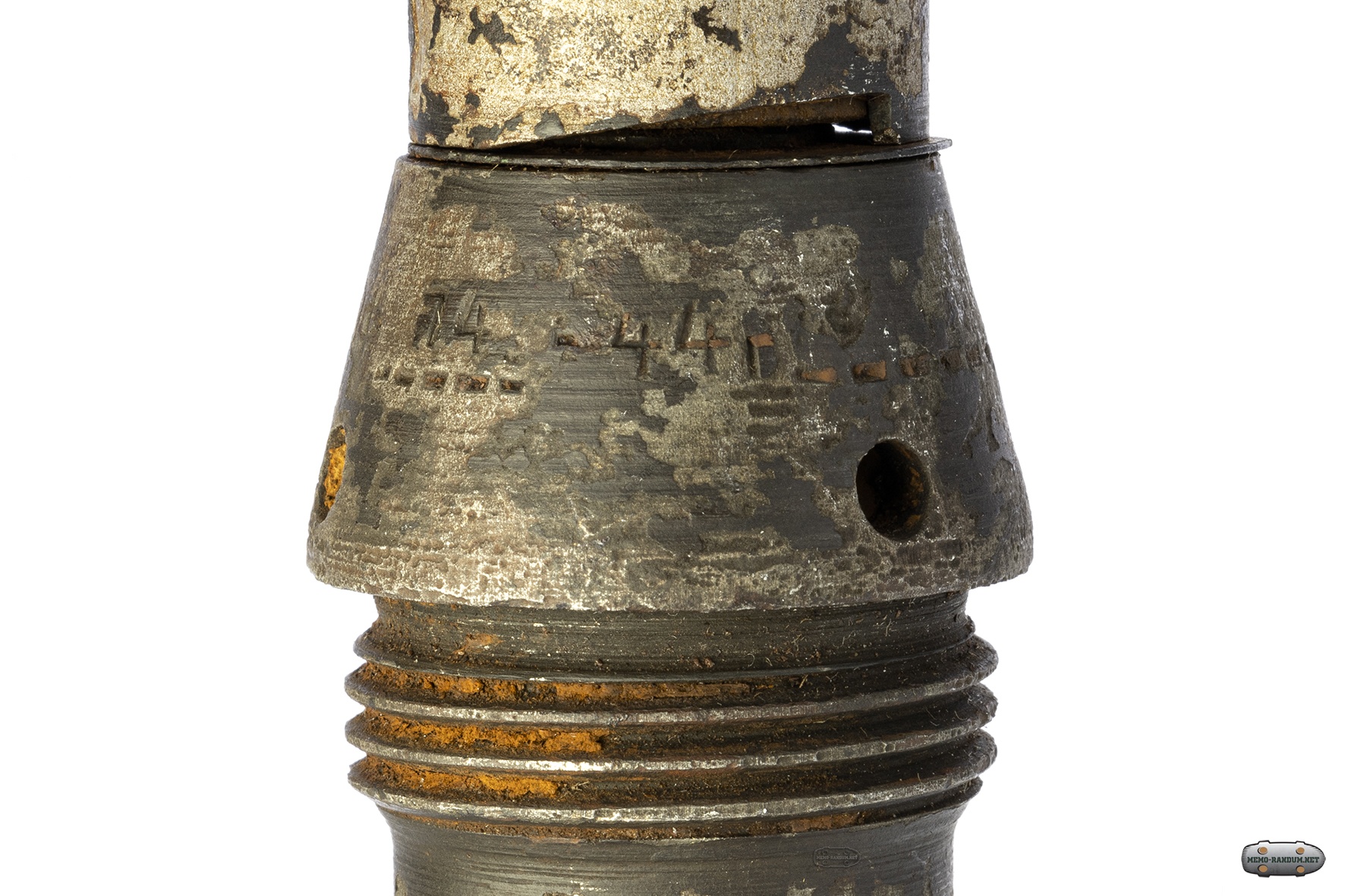

Корпус стальной. В верхней части он имеет круговую выточку для опоры предохрани­тельного колпачка, сквозной канал с резьбой под винт, помеченный с одной стороны буквой «М», а с другой—«3», и два гнезда под ключ.

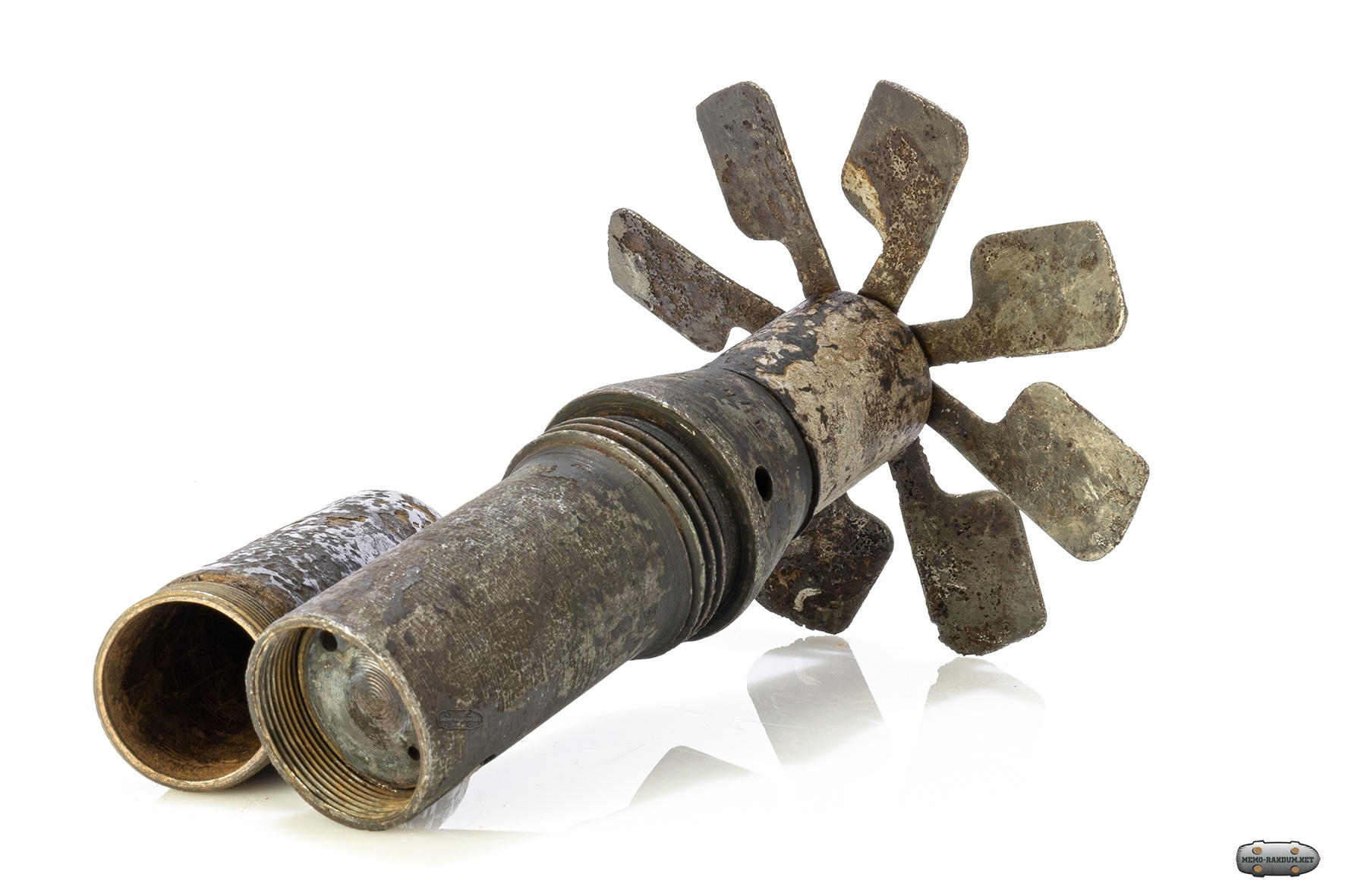

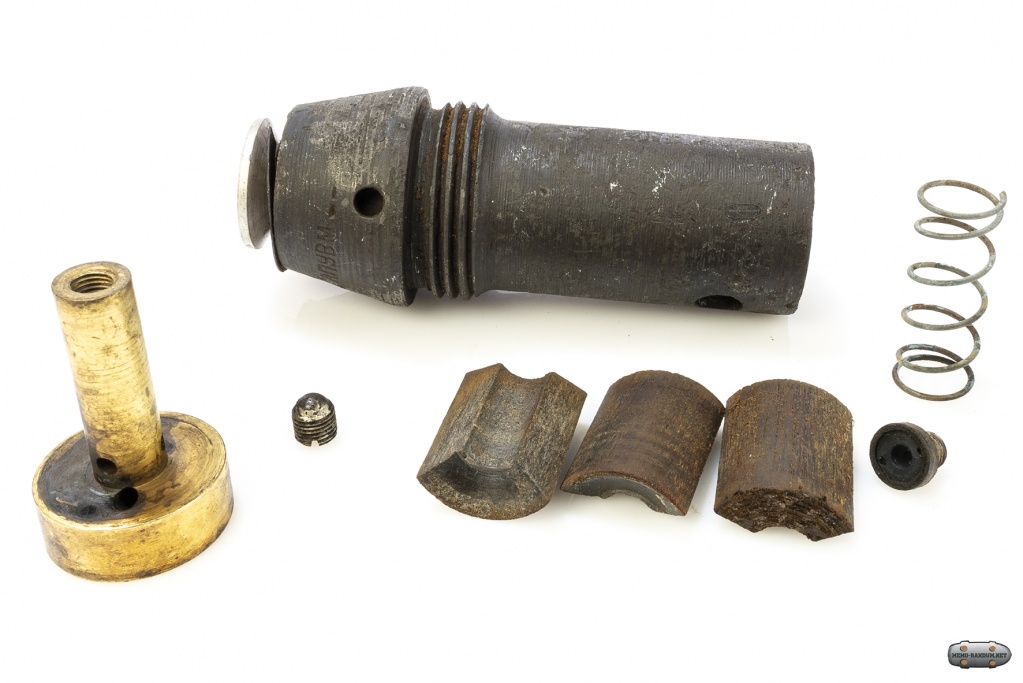

Авиационный взрыватель типа АПУВ-М/ неполная разборка

Внутри корпус имеет ступенчатый сквозной канал для по­мещения ударного и замедлительного механизмов и два верти­кальных канала для установочных штифтов. В нижней части кор­пуса — внутренняя резьба для ввертывания детонаторного стакана. Ударный механизм состоит из ударника, утяжелителя удар­ника и поршня с диафрагмой. Ударник изготавливался из алюми­ниевого сплава. Утяжелитель стальной.

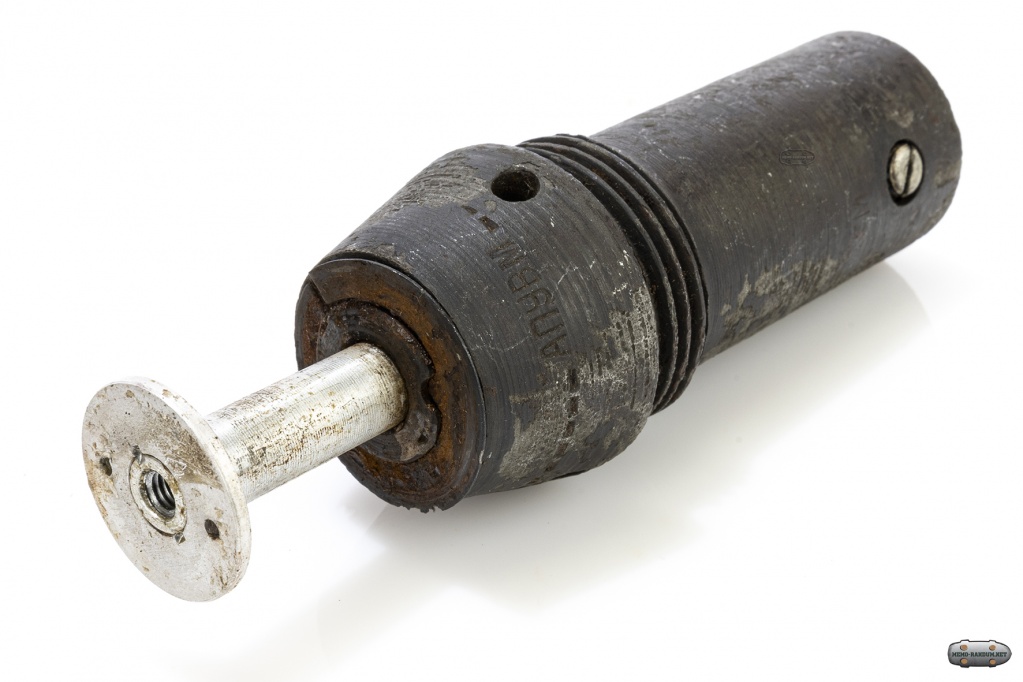

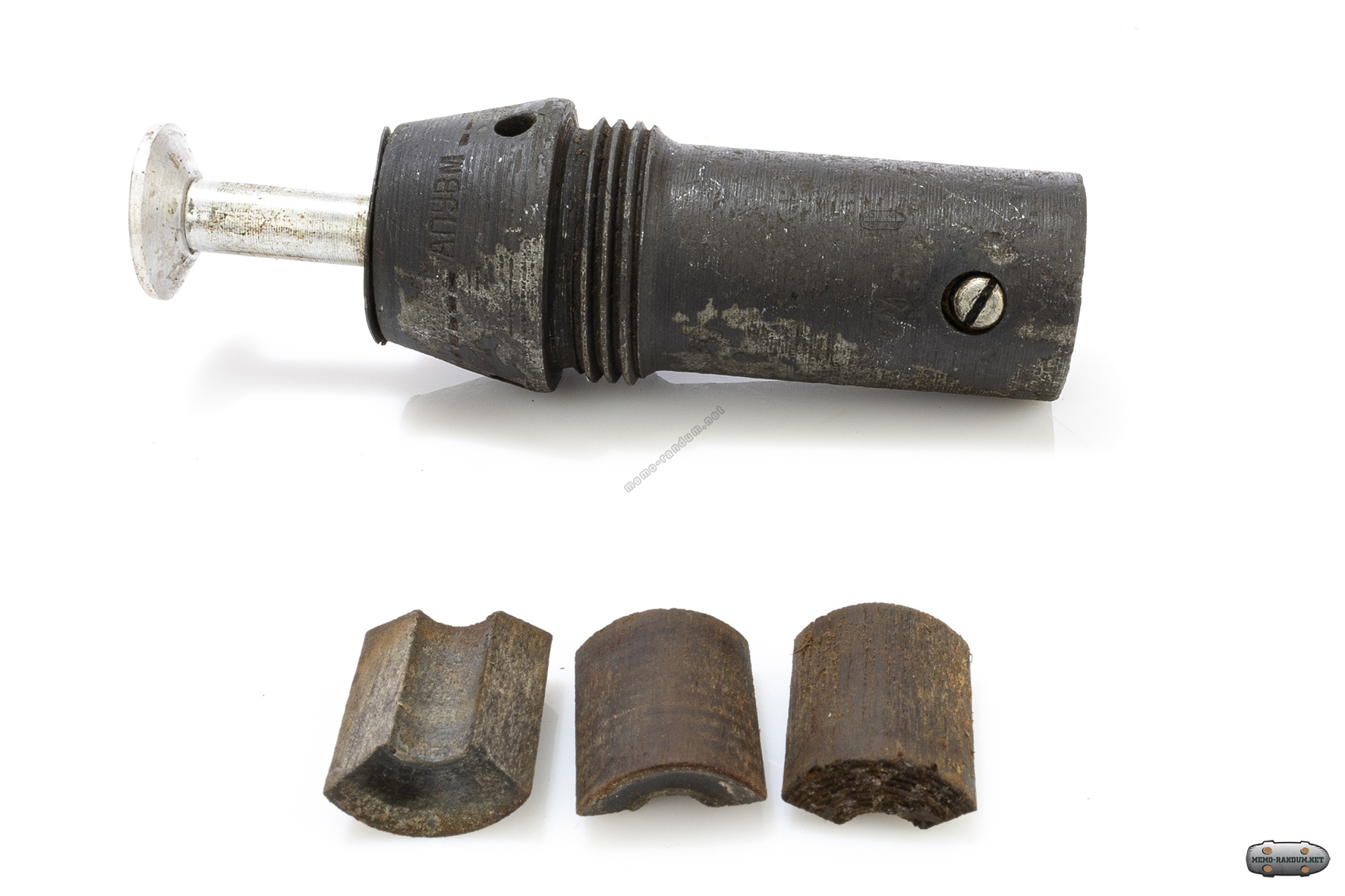

Авиационный взрыватель типа АПУВ-М. вид на взведенный взрыватель полностью освобожденный от деревянных сегментов и ветрянки

Авиационный взрыватель типа АПУВ-М. вид на взведенный взрыватель полностью освобожденный от деревянных сегментов и ветрянки

В верхнюю часть осевого канала поршня ввинчена втулка, при­жимающая кожаный обтюратор. Под прижимной втулкой в ка­нале поршня помещен пороховой усилитель. Замедлительный механизм взрывателя состоит из диафрагмы двух установочных штифтов и двух) установочных винтов с помет­ками «М» и «3».

от деревянных сегментов и ветрянки

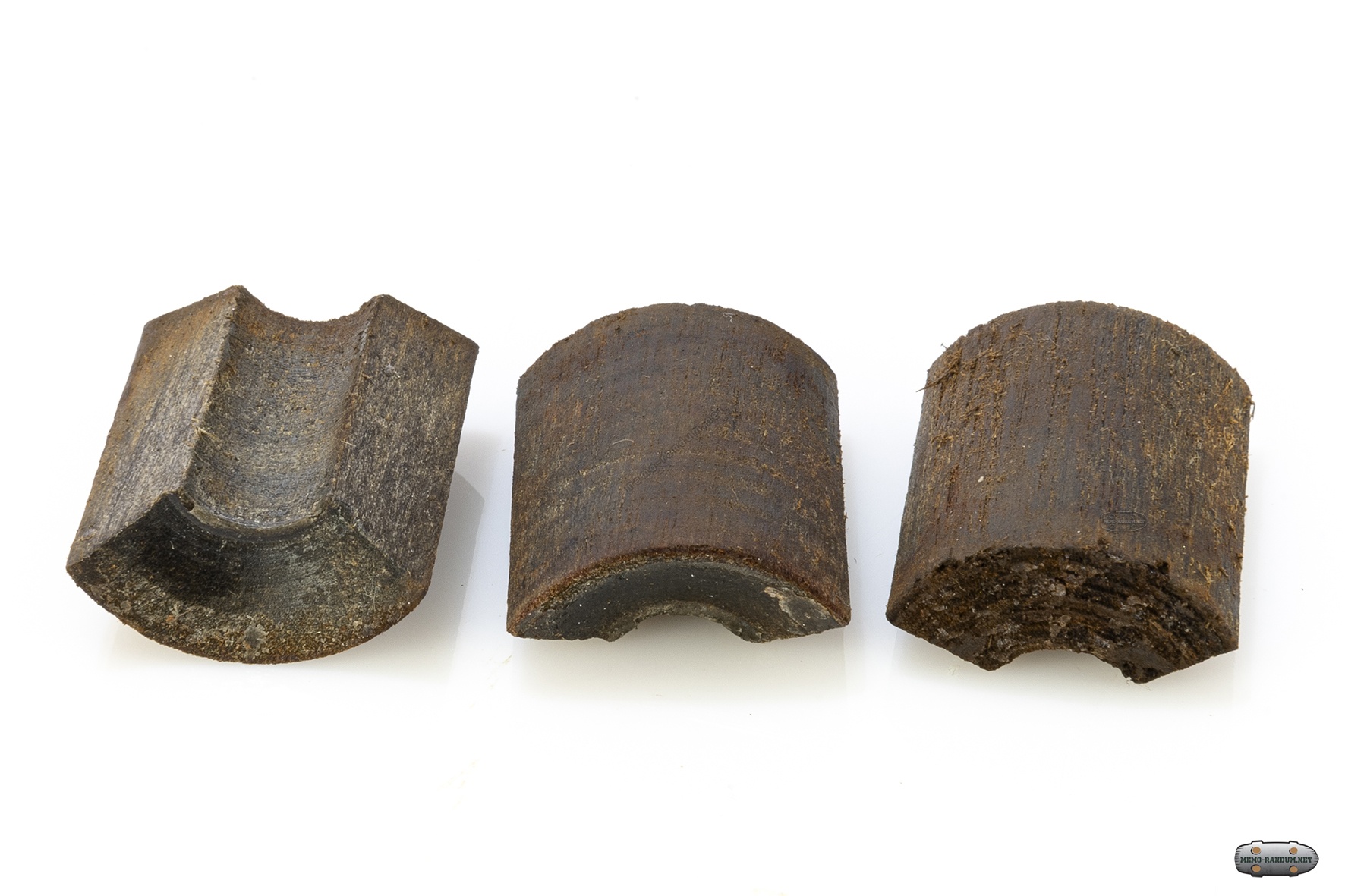

Предохранительный механизм состоит из колпачка с ветрян­кой, трех деревянных сегментов и цилиндрической пружины. На наружной стенке колпачок имеет наклонную риску с буквой «Д», указывающую необходимое направление лопастей ветрянки при применении взрывателя в донном очке авиабомбы. Воспламенительно-детонаторная часть состоит из пироксилино­вой ваты, порохового усилителя, пороховой петарды, капсюля-де­тонатора и двух тетриловых шашек.

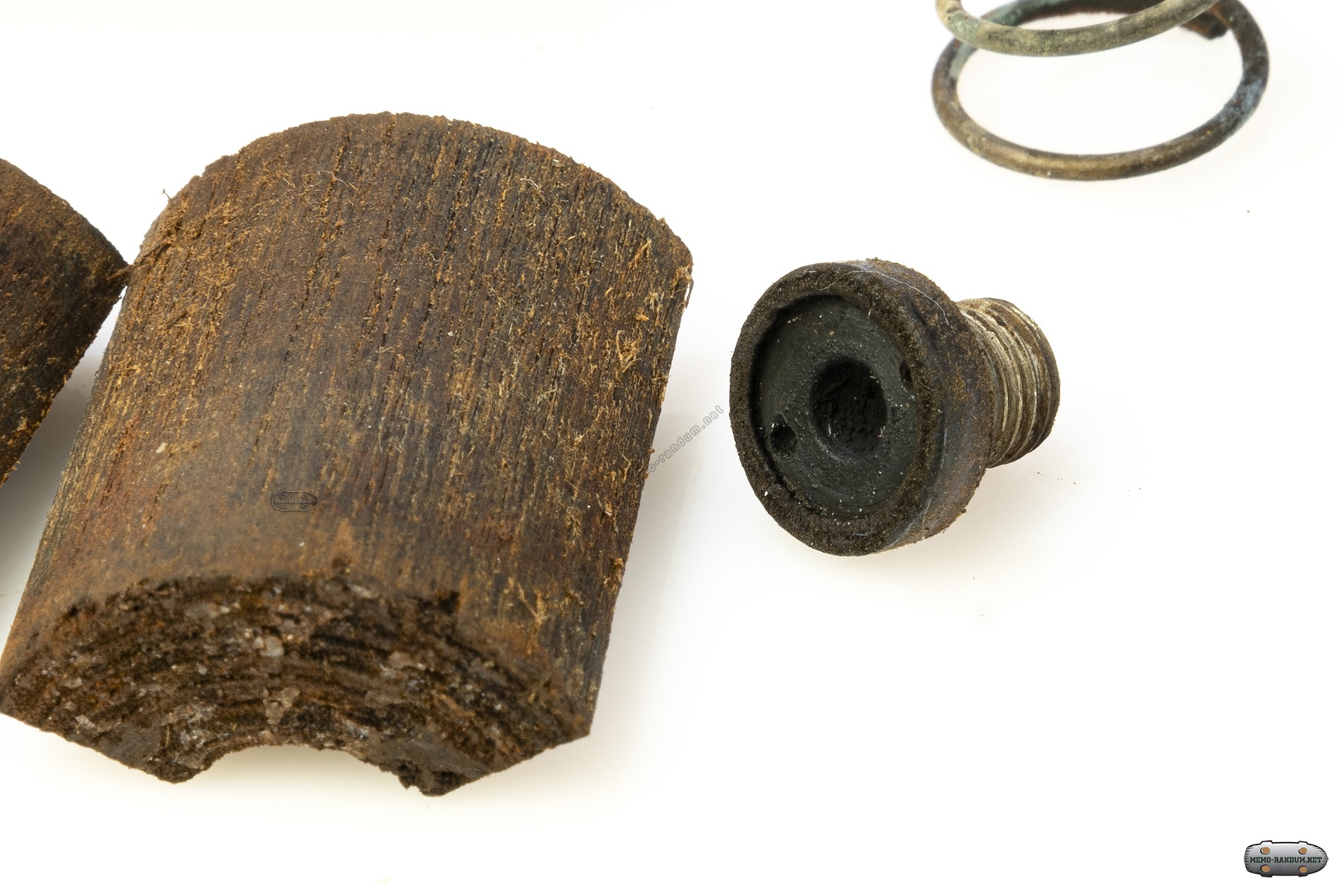

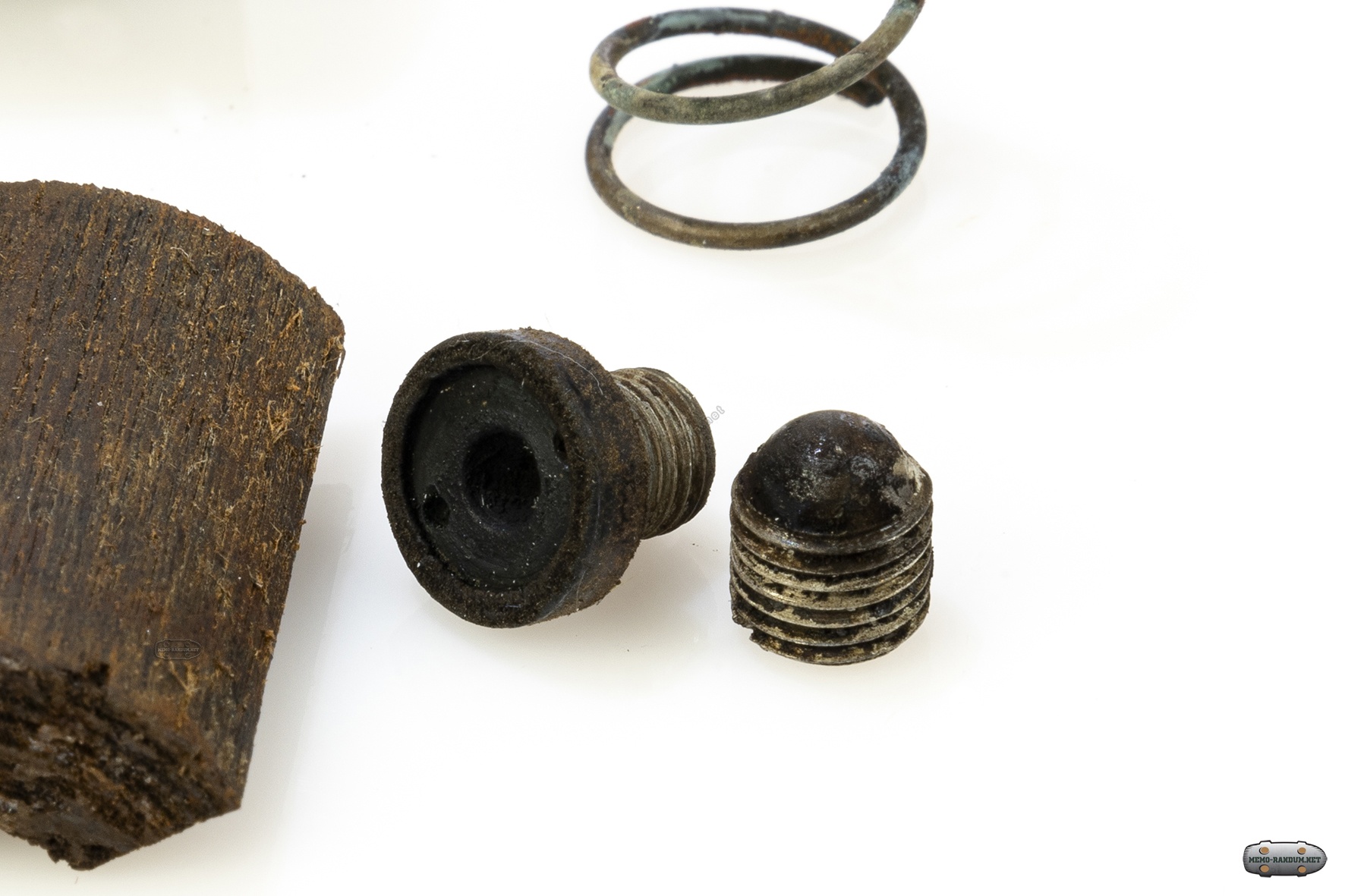

Авиационный взрыватель типа АПУВ-М. вид на пороховой усилитель

При отделении от самолета ветрянка освобождалась от контрового приспособления и под действием силы сопротивления воздуха начинала вращаться. При этом винт ветрянки вывинчивался из ударника и ветрянка с колпачком отделялась от взрывателя, осво­бождая предохранительные сегменты. Предохранительные сегмен­ты выпадали и расконтривали ударник. В момент удара авиа­бомбы о преграду ударник под действием силы реакции преграды (при снаряжении взрывателя в головное очко авиабомбы) или под действием инерции массы ударника и утяжелителя (при снаряже­нии взрывателя в донное очко авиабомбы) находил на поршень, сжимая при этом предохранительную пружину. От резкого сжатия воздуха в цилиндре температура повышалась до величины (при­мерно 300° С), обеспечивающей воспламенение пироксилиновой ваты.

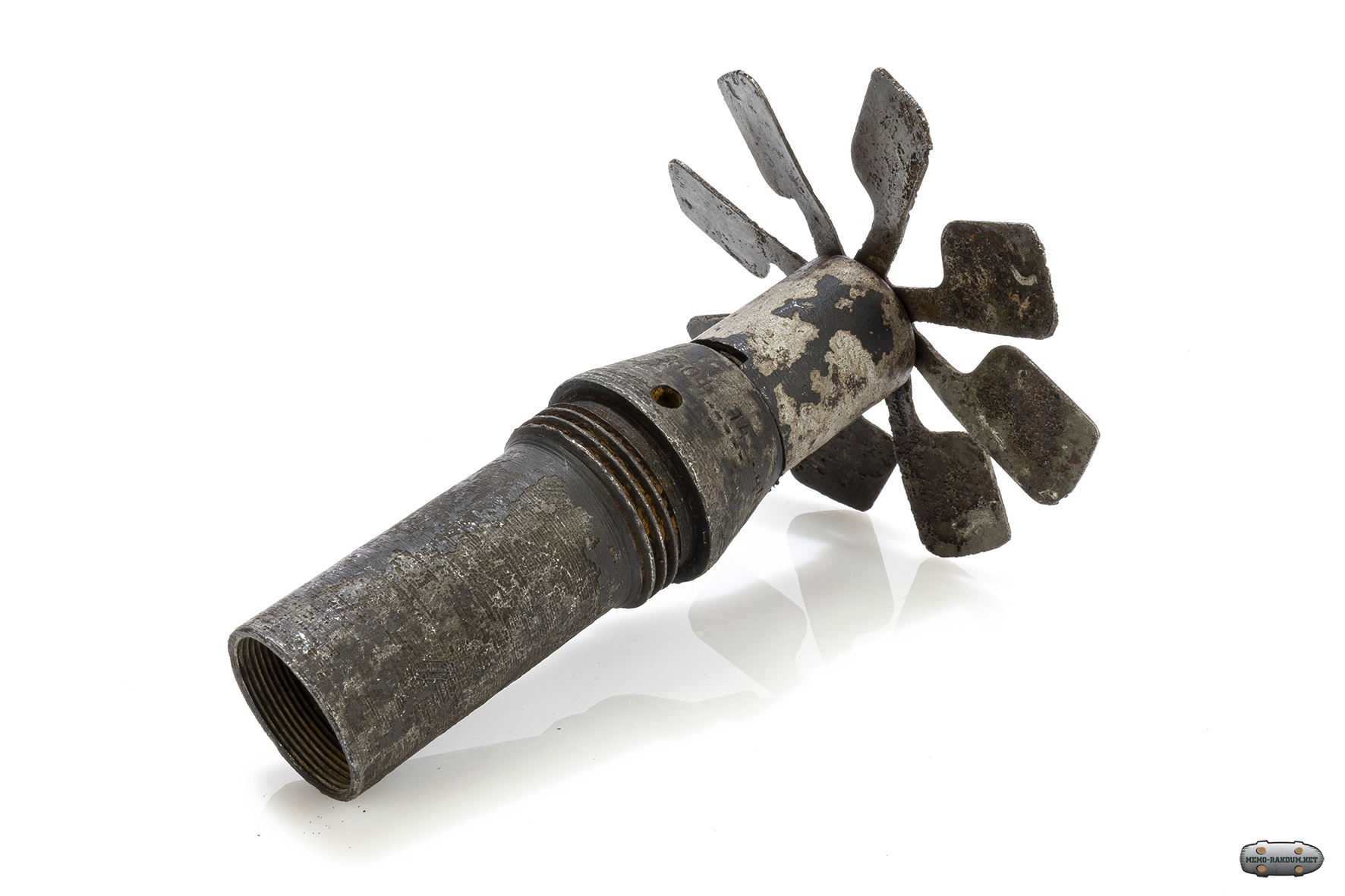

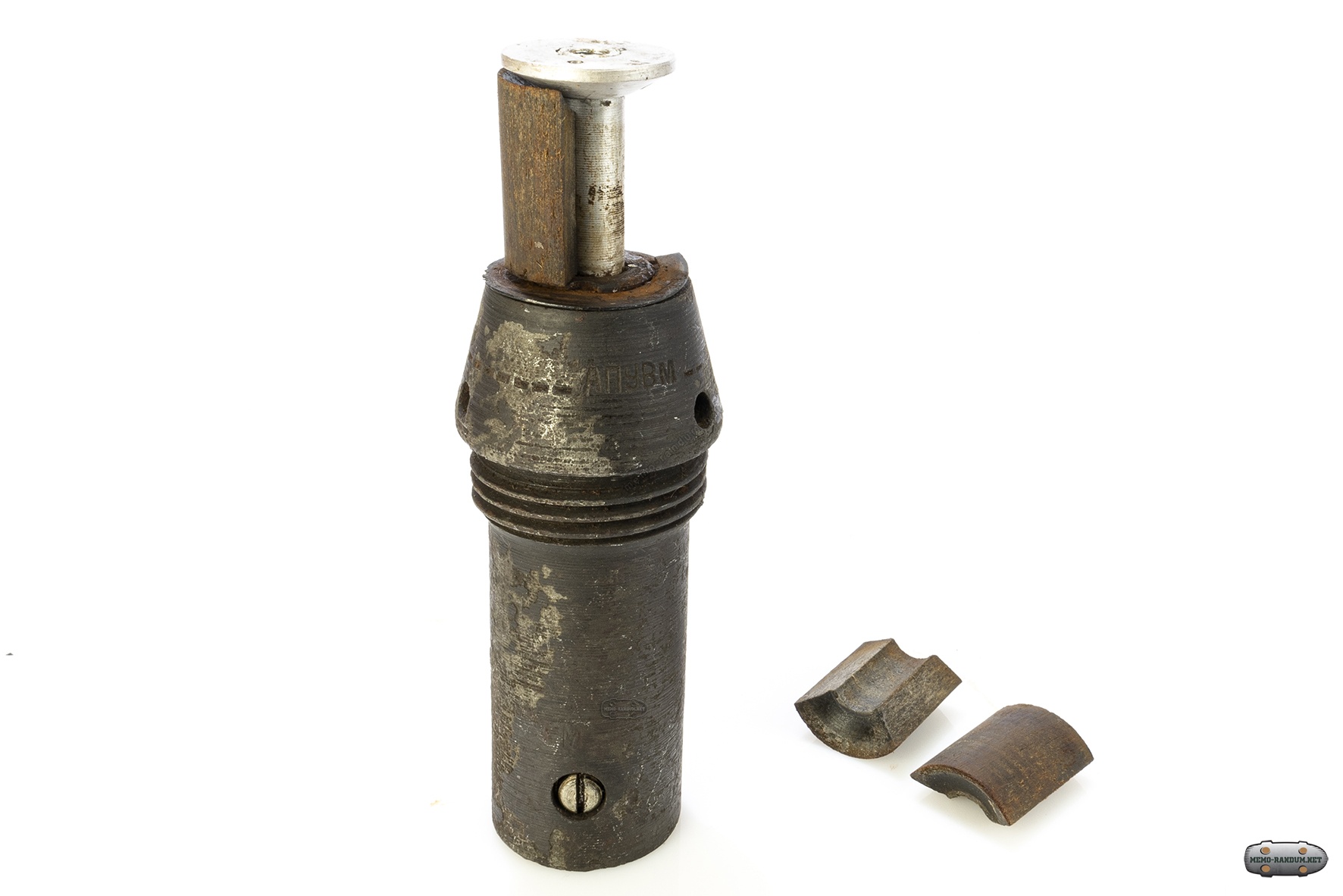

Взрыватель АПУВМ с одним деревянным сегментом для примера

Луч огня от горящей пироксилиновой ваты попадал на порохо­вой усилитель и заряд ТНРС; последний, взрываясь, пробивал дно прижимной капсюльной втулки и воспламенял пороховой усили­тель, находящийся в канале поршня. При установке взрывателя на замедление 0,3 сек (оба установочных винта ввернуты) луч огня, выходя из поперечного канала поршня, воспламенял порохо­вой замедлитель, находящийся в вертикальном отверстии диа­фрагмы. Прогорев 0,3 сек, замедлитель воспламенял пороховую петарду, которая воспламеняла капсюль-детонатор.

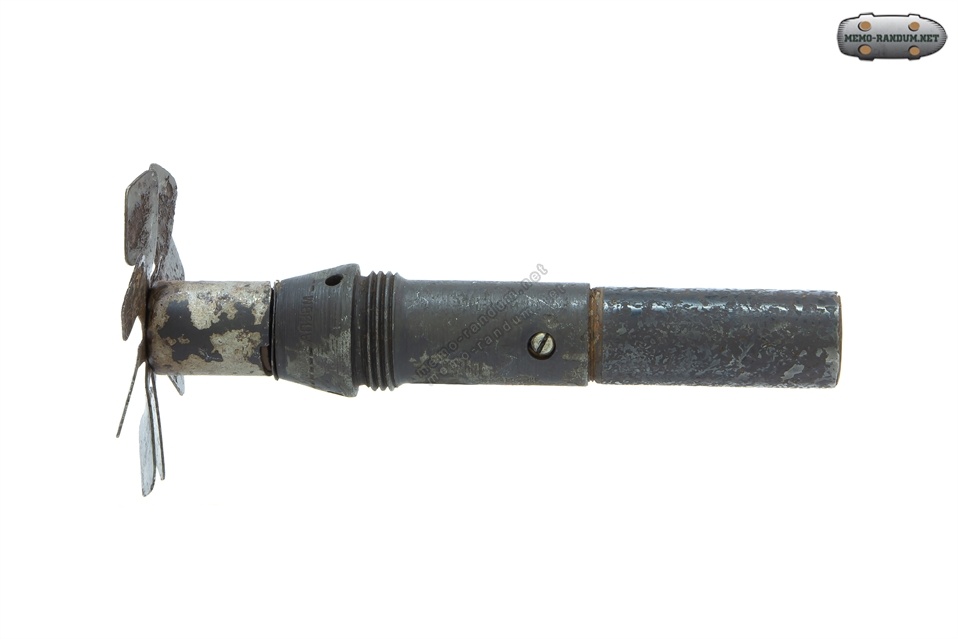

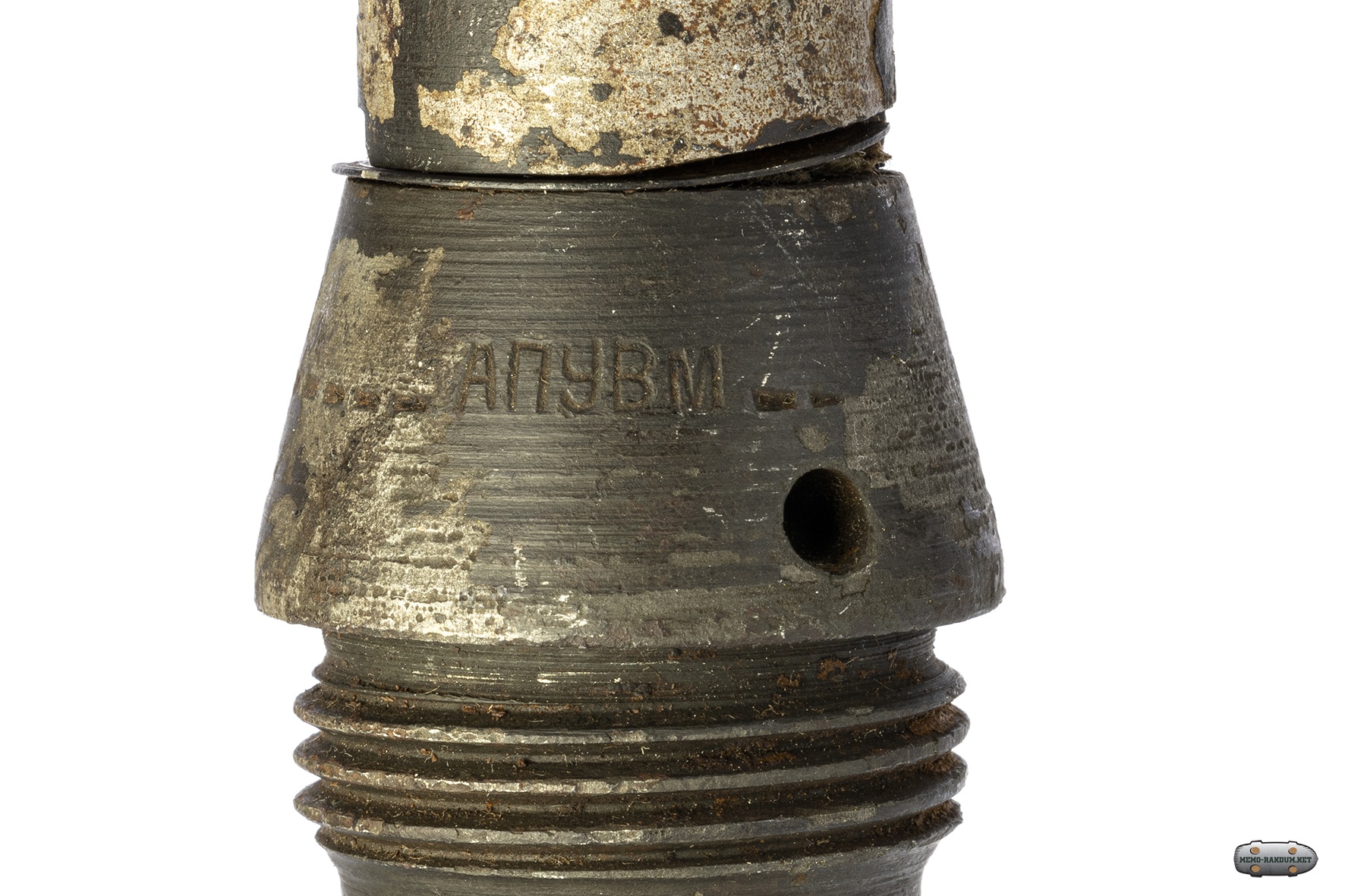

Взрыватель АПУВМ

Для взрыва авиабомбы через 0,15 сек установочный винт, поме­ченный буквой «3», выворачивался. При мгновенном действии взрывателя вывинчивался установочный винт, помеченный бук­вой «М».

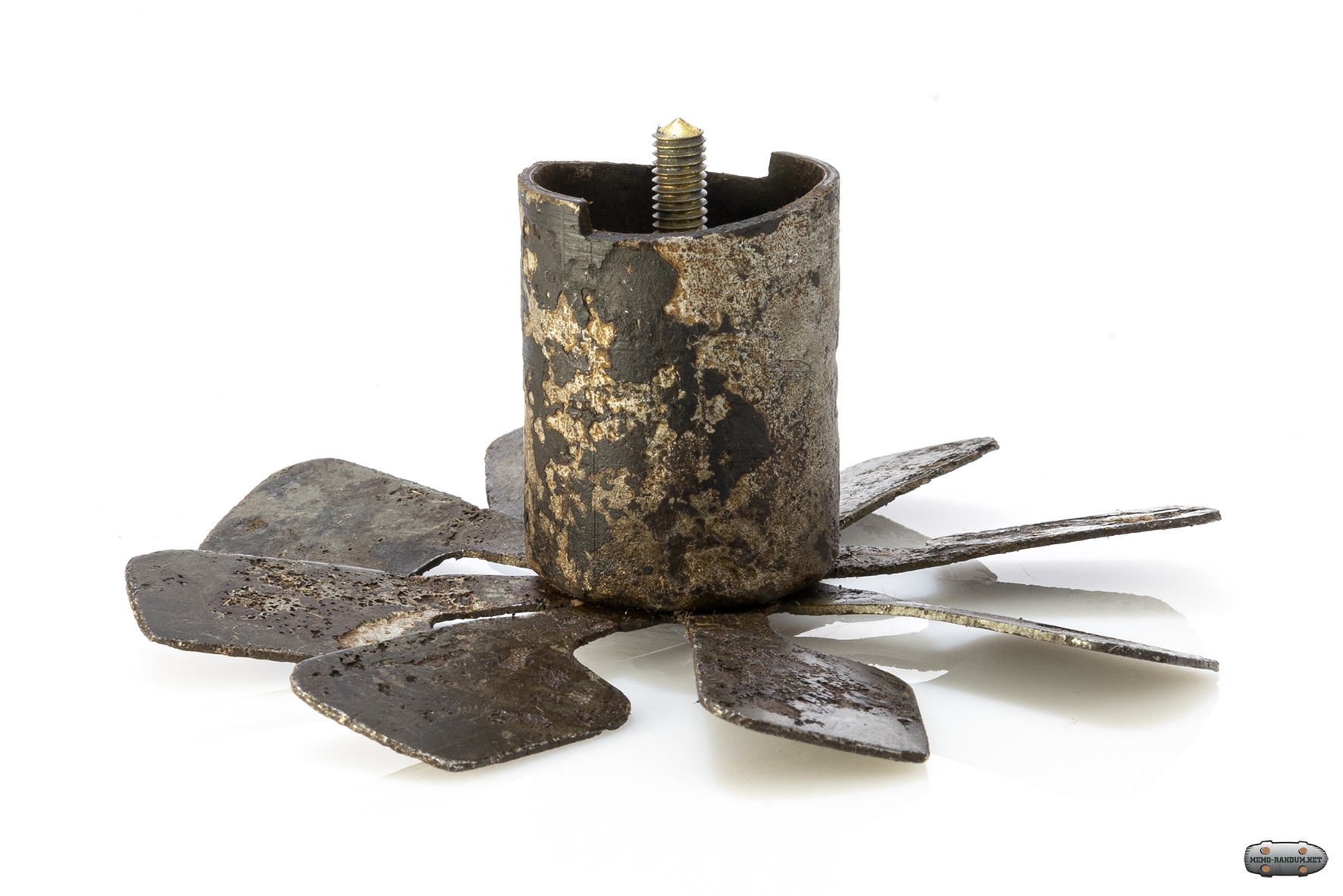

Предохранительный механизм состоит из колпачка с ветрян­кой, трех деревянных сегментов и цилиндрической пружины. На наружной стенке колпачок имеет наклонную риску с буквой «Д», указывающую необходимое направление лопастей ветрянки при применении взрывателя в донном очке авиабомбы.

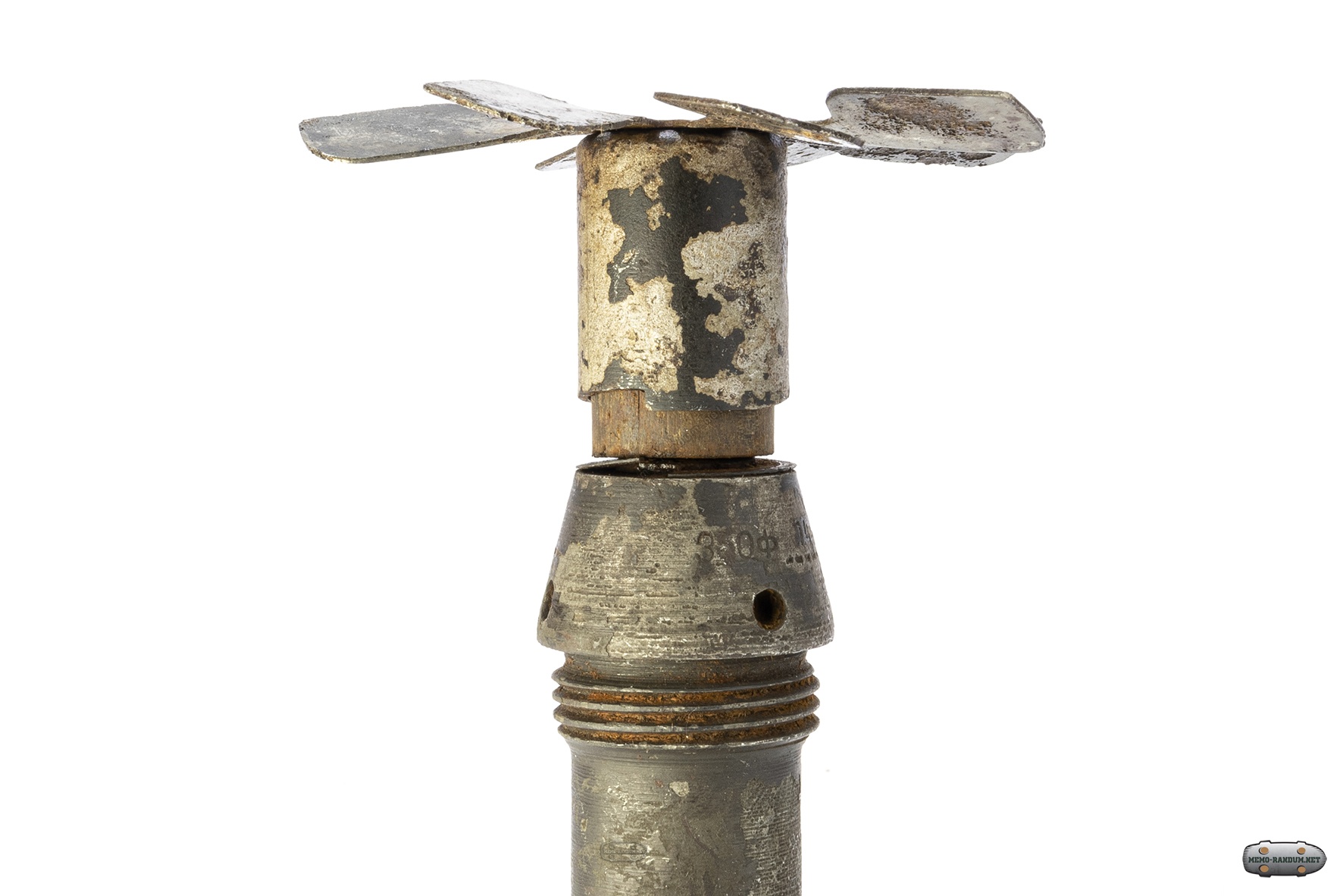

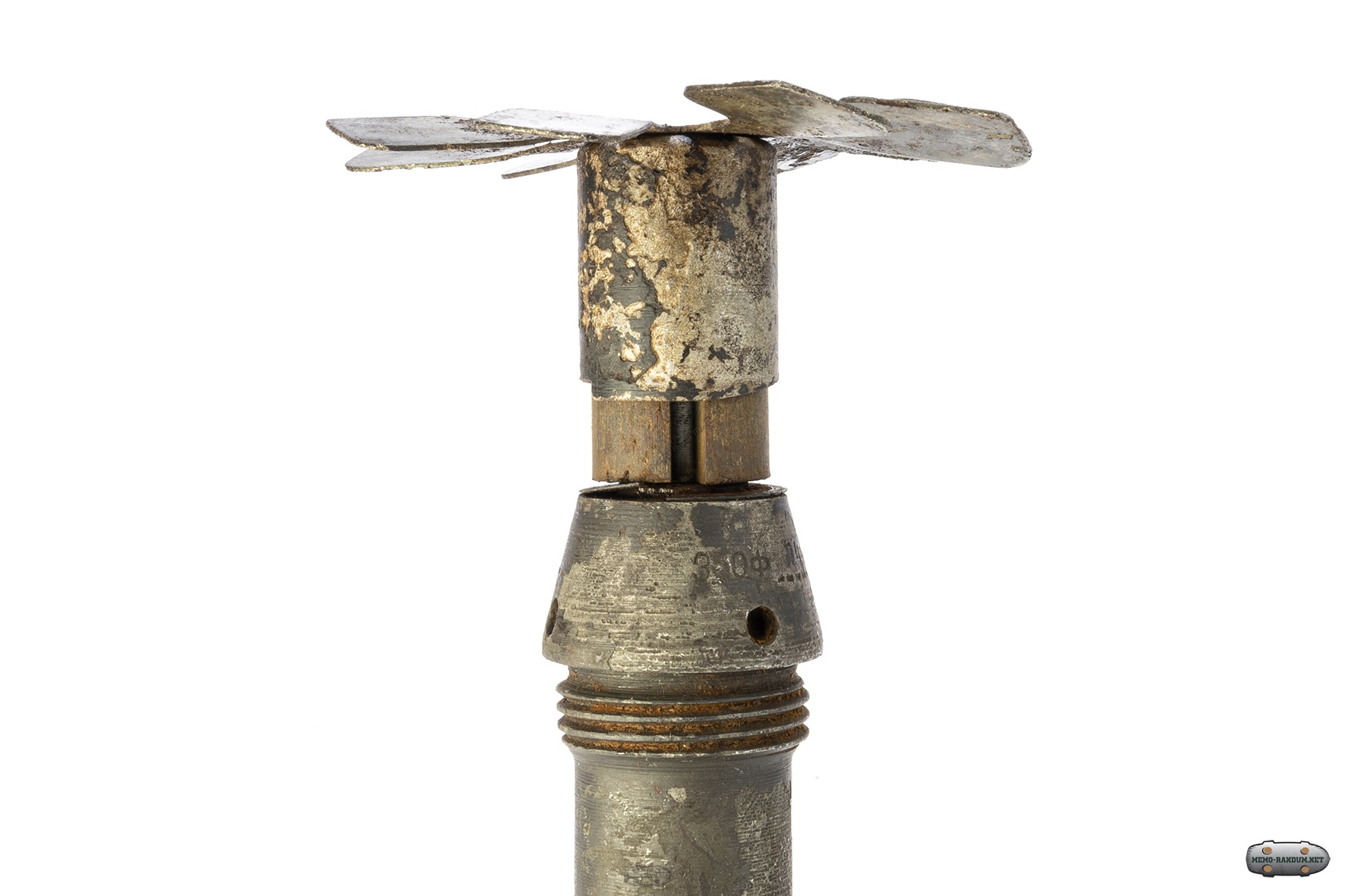

колпачок с ветрянкой начал отделятся

Предохранительный механизм состоит из колпачка с ветрян­кой, трех деревянных сегментов и цилиндрической пружины. На наружной стенке колпачок имеет наклонную риску с буквой «Д», указывающую необходимое направление лопастей ветрянки при применении взрывателя в донном очке авиабомбы.

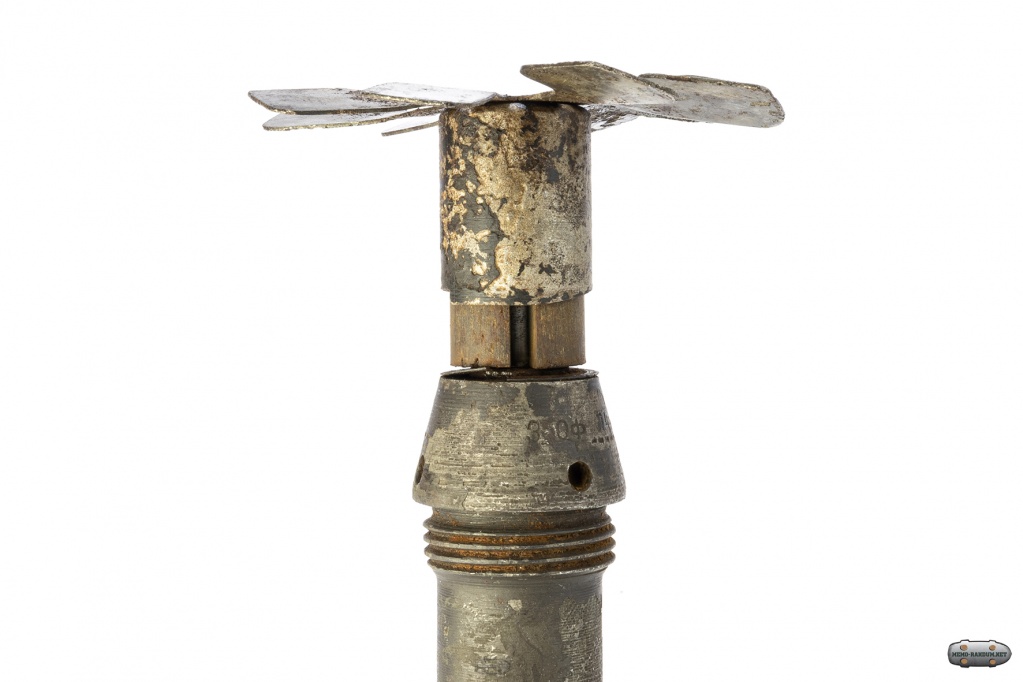

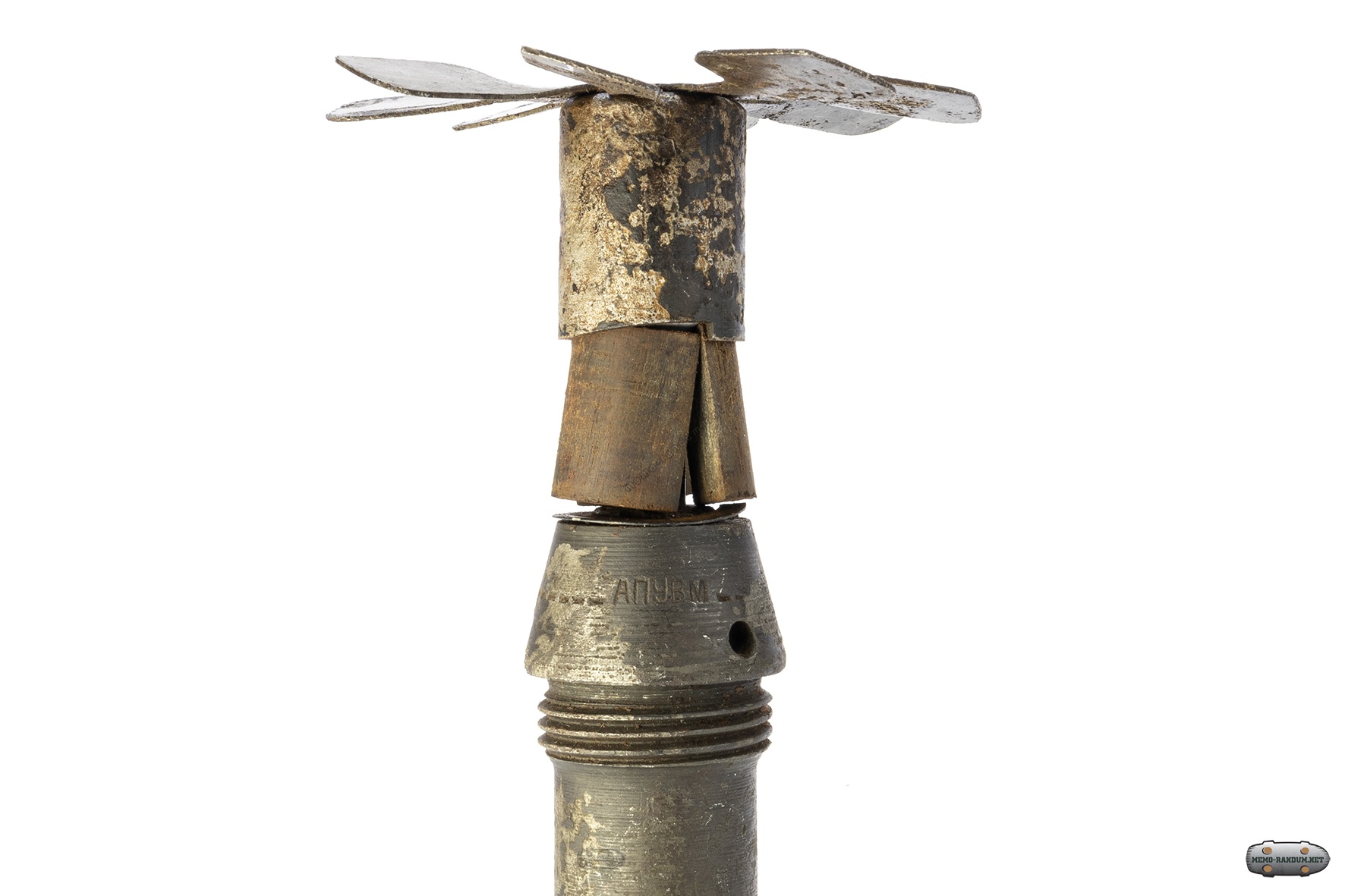

начало высвобождения деревянных сегментов

Предохранительный механизм состоит из колпачка с ветрян­кой, трех деревянных сегментов и цилиндрической пружины. На наружной стенке колпачок имеет наклонную риску с буквой «Д», указывающую необходимое направление лопастей ветрянки при применении взрывателя в донном очке авиабомбы.

Методы обезвреживания авиабомб:

1) извлечение взрывателей дистанционным извлекателем взры­вателей; . .

2) цементация взрывателей.
