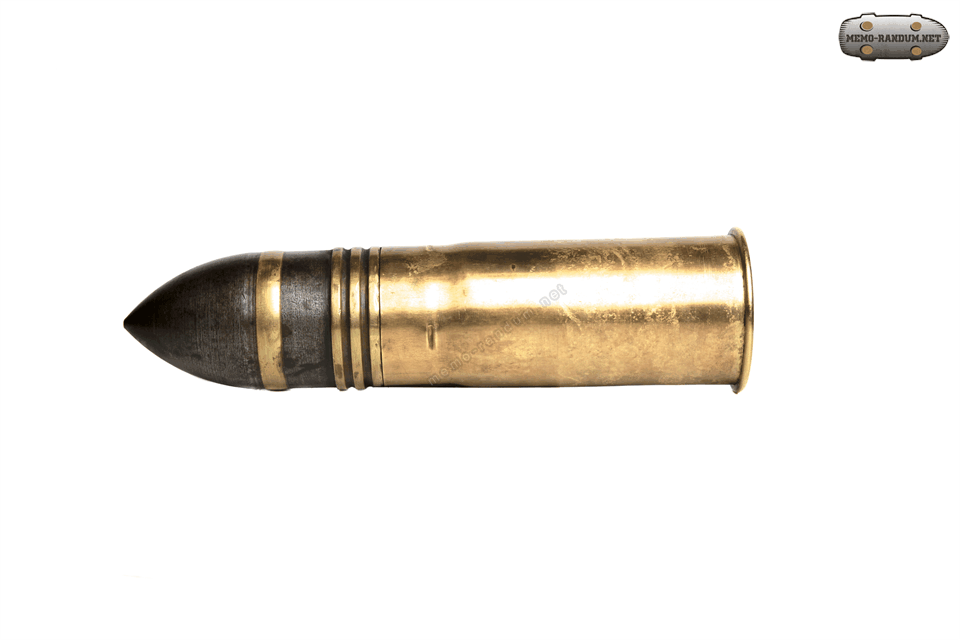

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

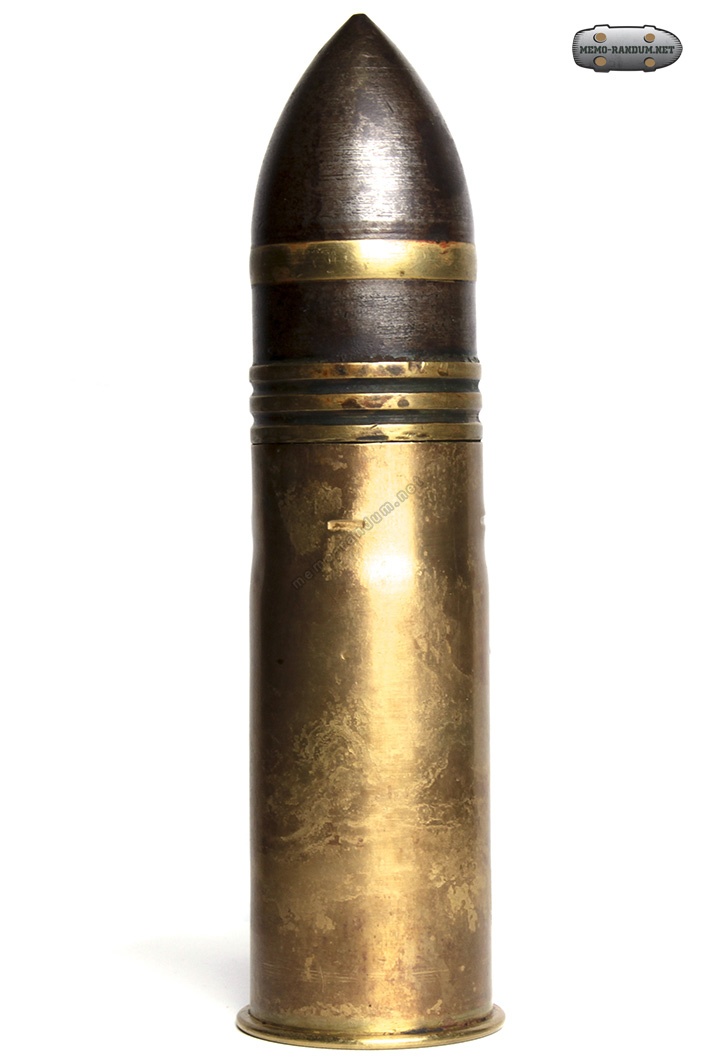

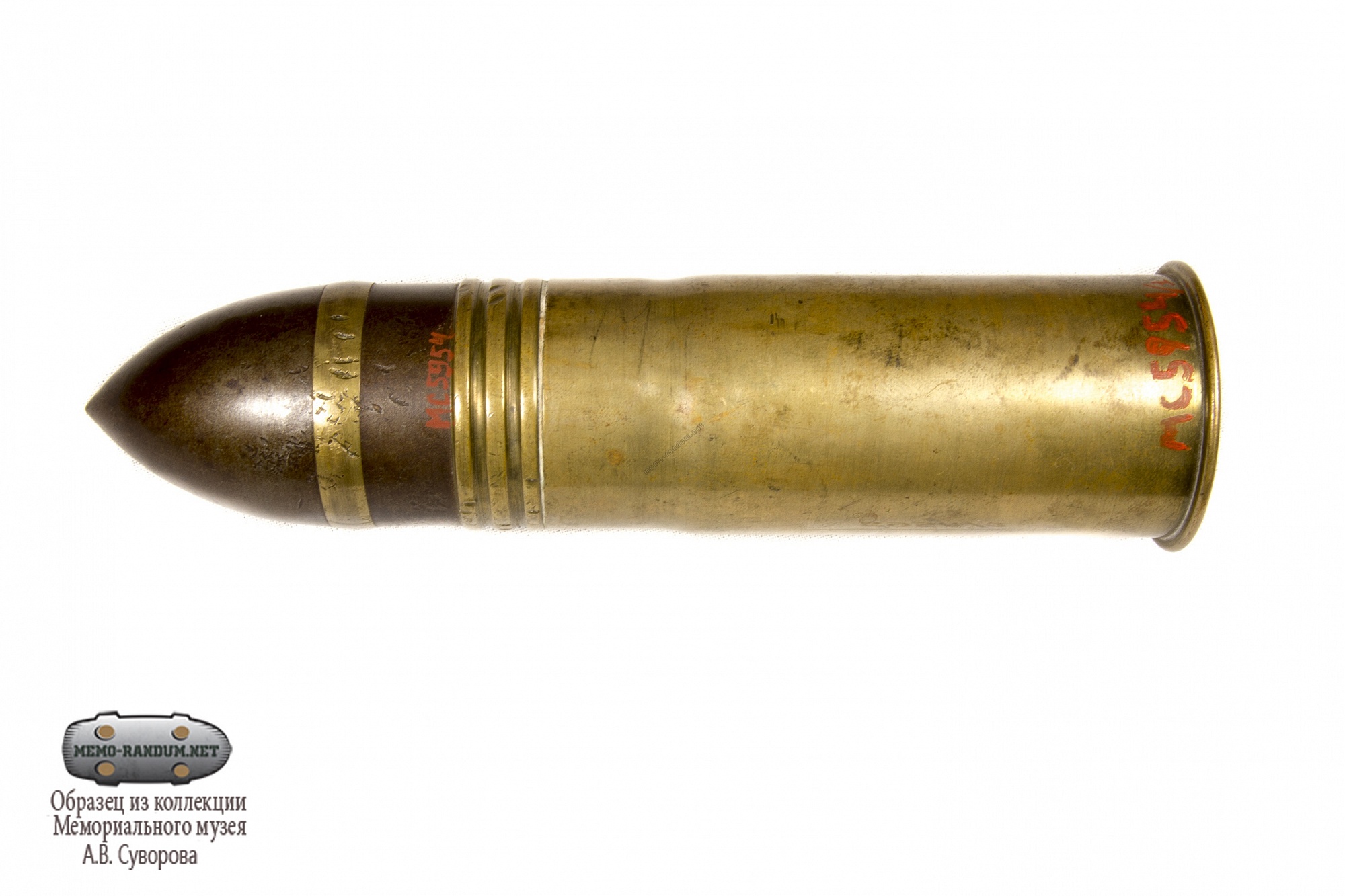

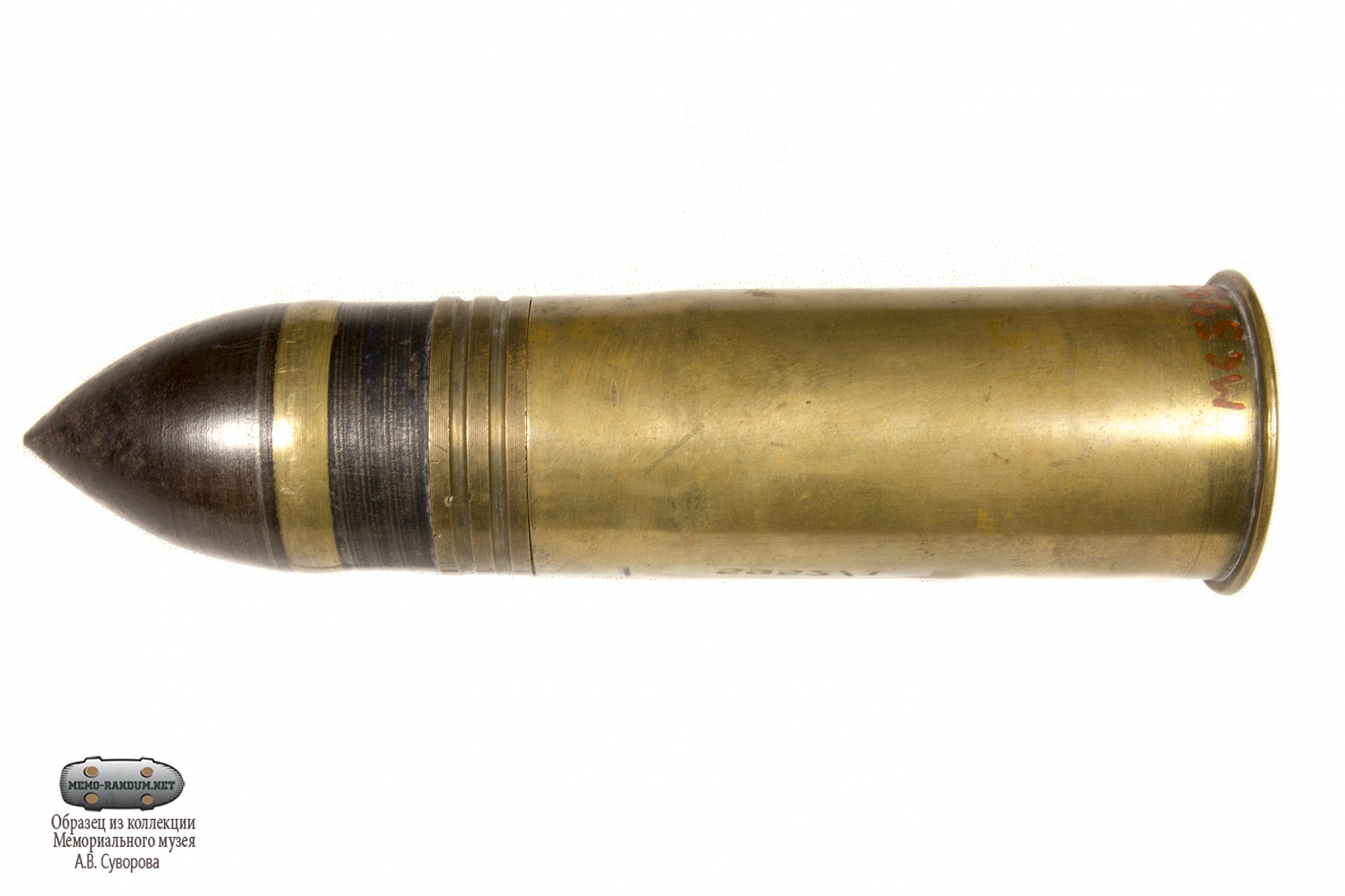

Унитарный выстрел Hotchkiss 37мм, бронебойный
Основными боеприпасами являлись унитарные выстрелы, разработанные и запатентованные самим Бенджамином Гочкиссом. Вес патрона составлял 625—675 г, длина 167—169 мм, первоначально они снаряжались метательным зарядом 80 г черного пороха, а позднее 33 — 38 г бездымного.

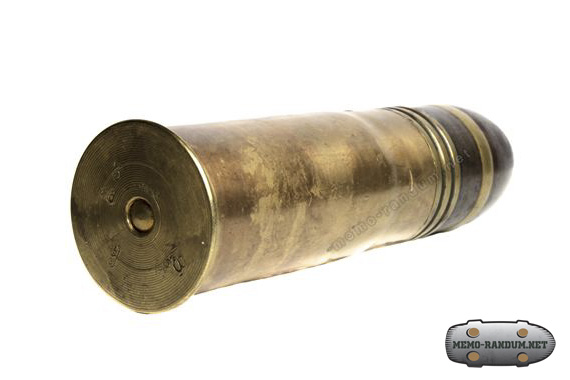

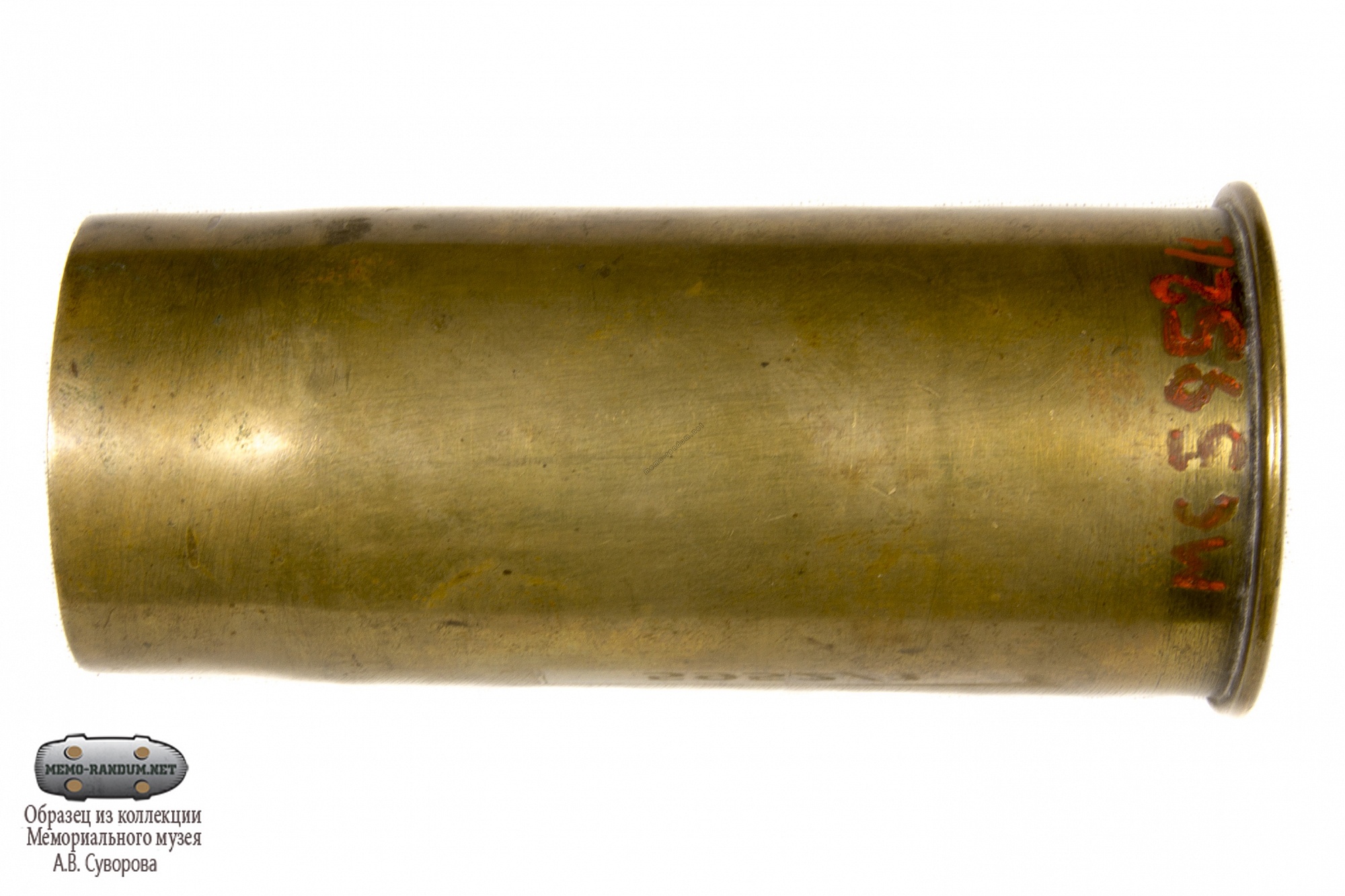

Длина латунной гильзы — 95 мм, вес 85 г. При стрельбе стандартным разрывным снарядом его начальная скорость составляла 442 м/с, что обеспечивало теоретическую дальность стрельбы 2778 м при угле возвышения ствола 11°.
На вооружении британской армии состояли так же шрапнельные снаряды, укомплектованные стальной дробью, которые имели значительную убойную силу.

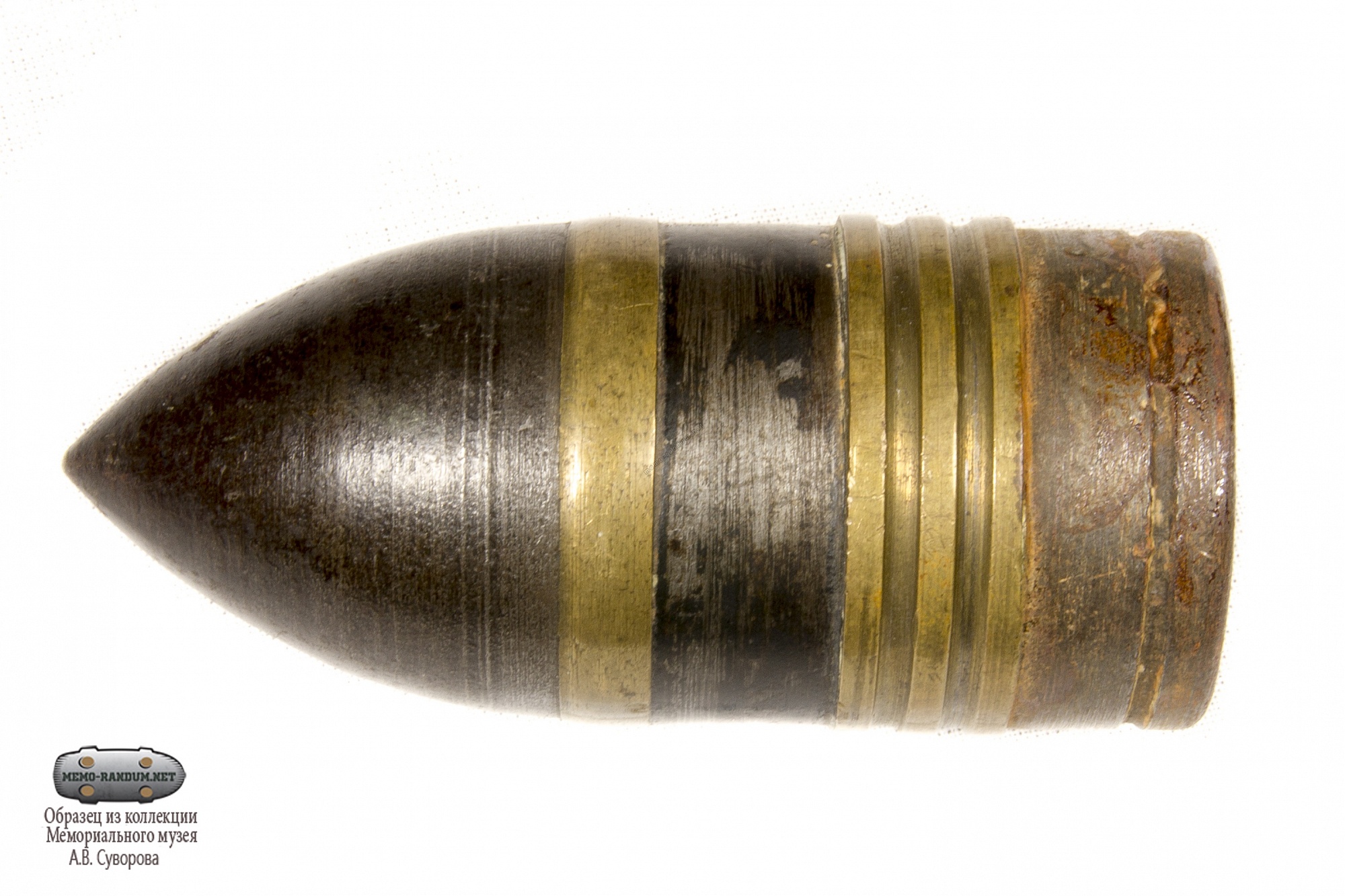

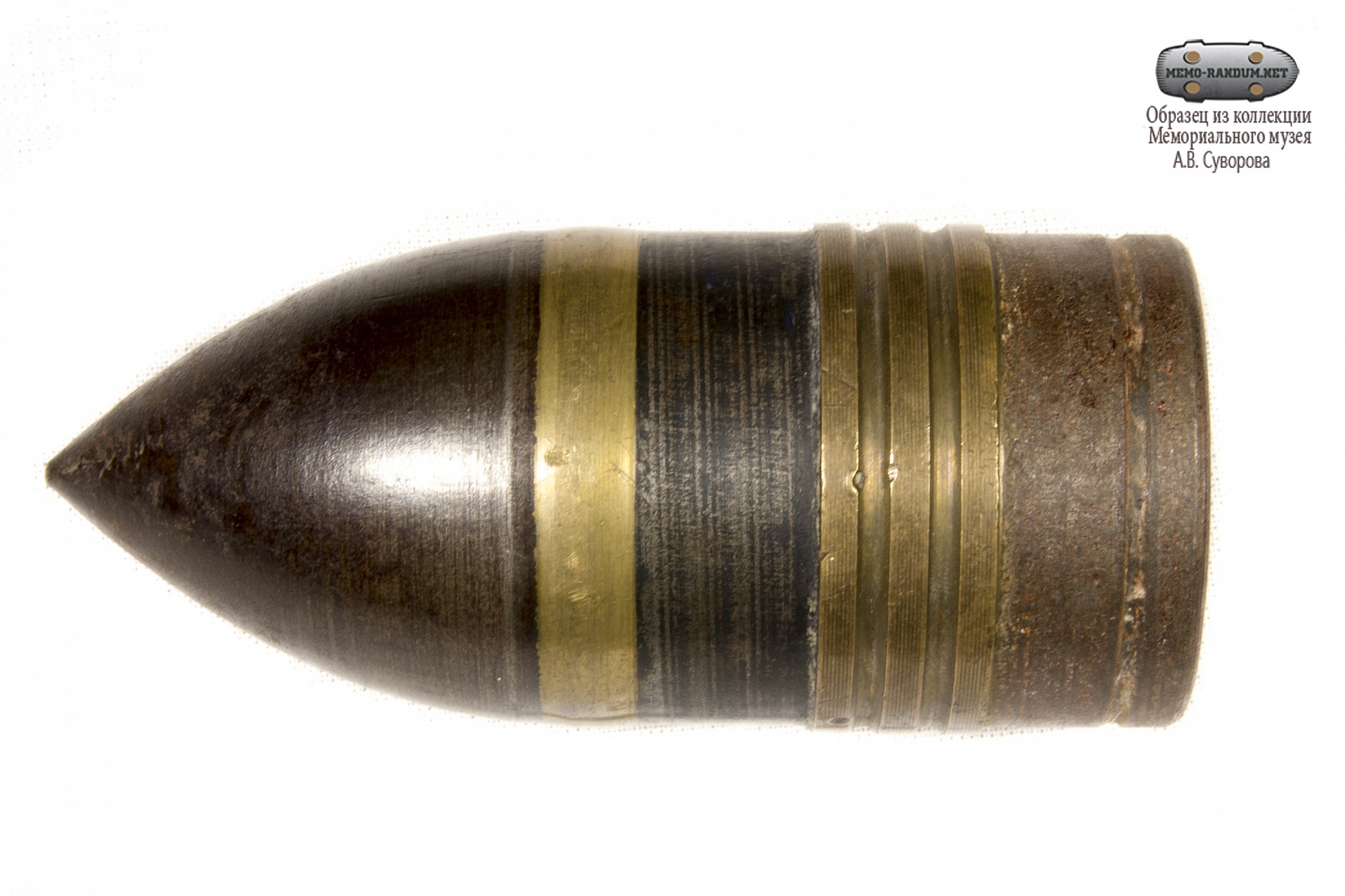

Патроны морских орудий оснащались чугунными бронебойными или стальными фугасными снарядами весом 505 г. Бронебойные снаряды были недостаточно эффективны, поэтому их использование было минимально. Фугасные снаряды имели заряд 15 — 20 г дымного пороха и оснащались головным или донным взрывателем.

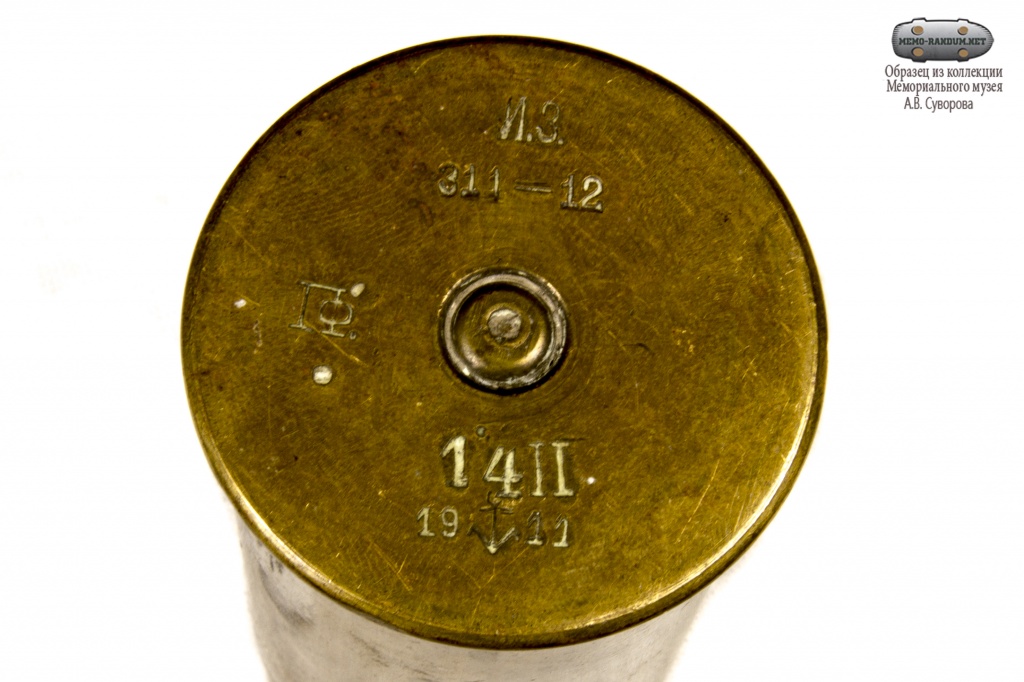

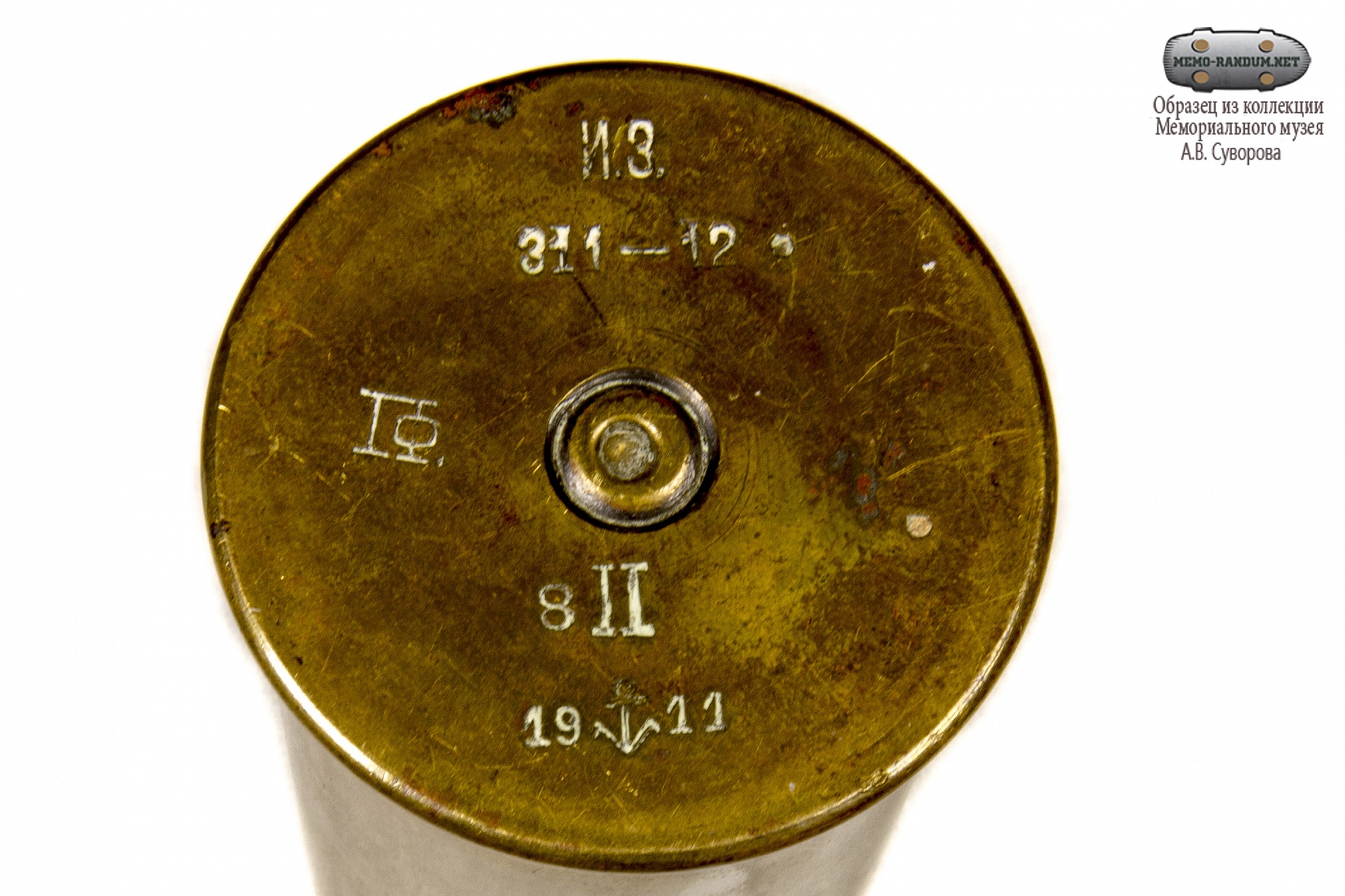

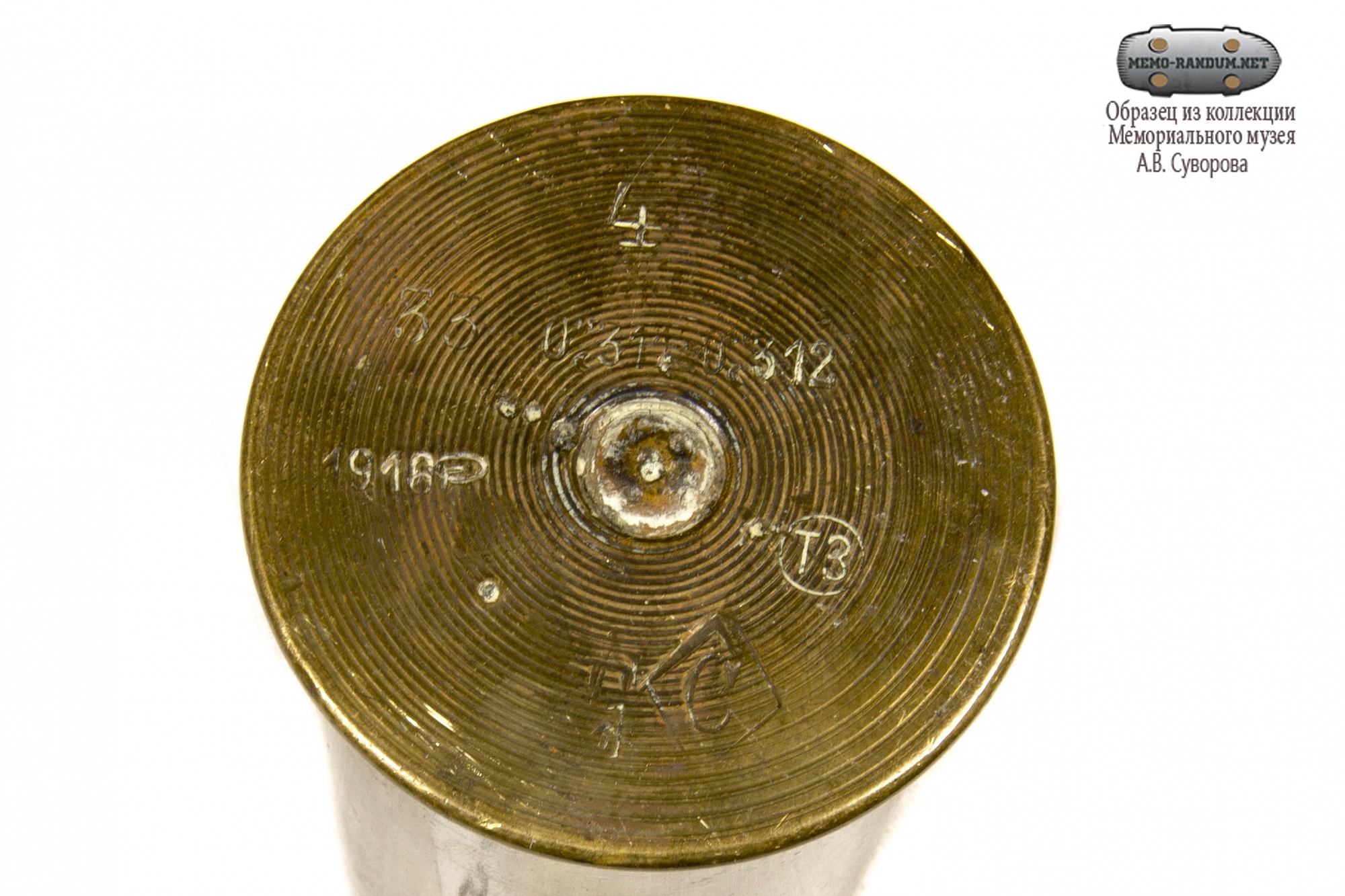

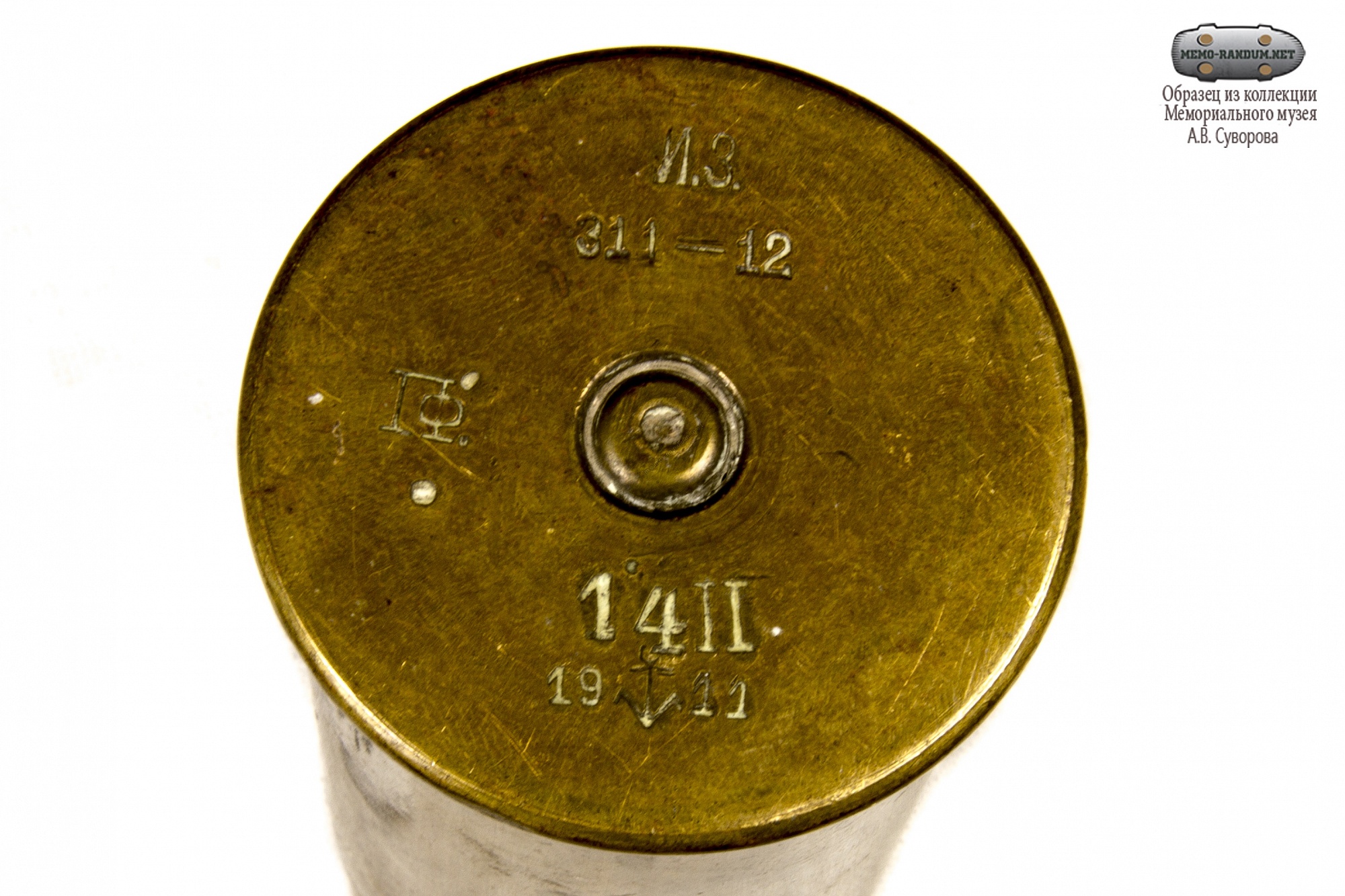

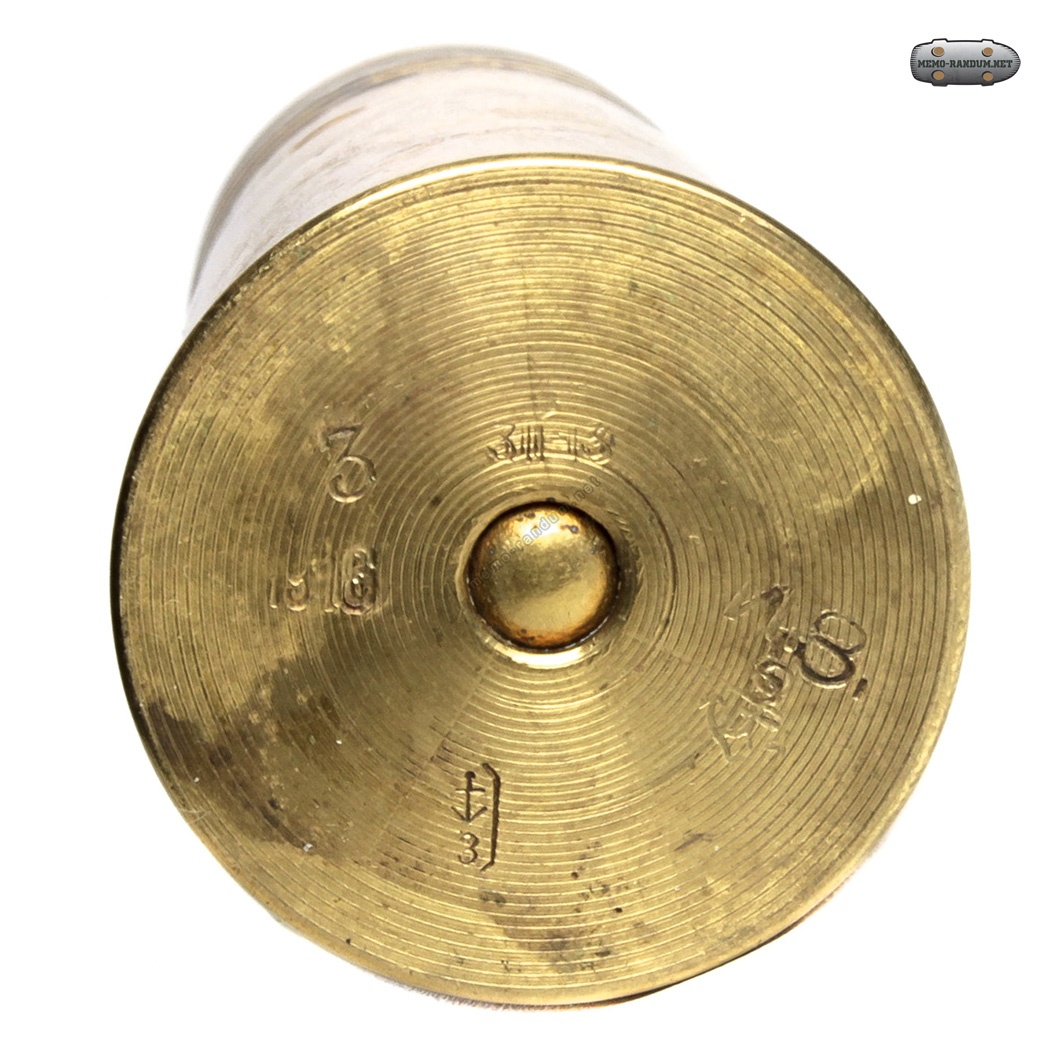

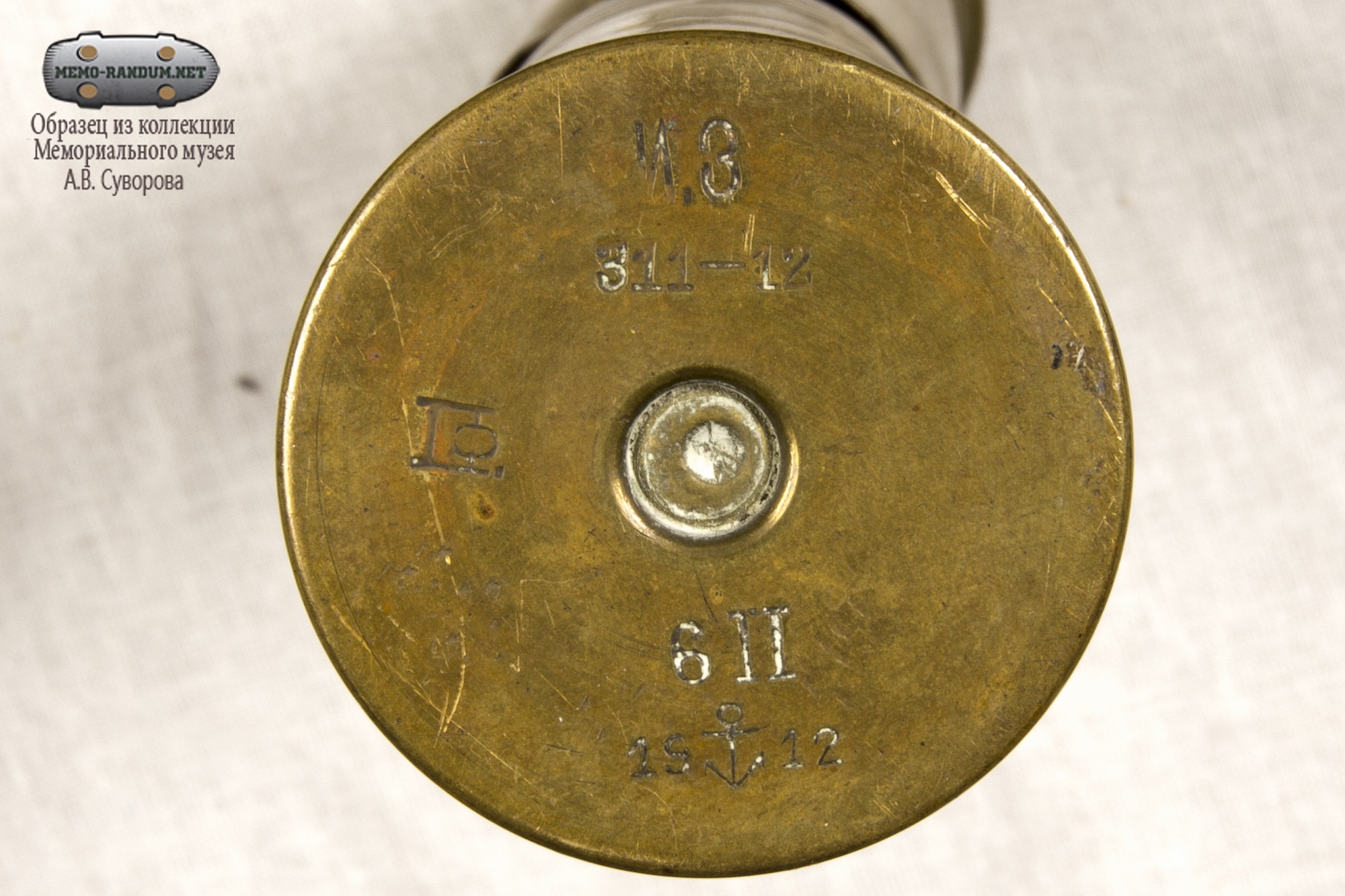

4 варианта маркировок гильз от Гочкиса
Вес взрывчатого вещества был относительно мал, поэтому нередко при подрыве снаряда у него лишь выбивало взрыватель, а корпус оставался целым и при взрывы не происходило образование осколков. В годы Первой мировой войны орудие использовалось в качестве зенитного.
схема 37 мм пушки и снарядов (осколочно-фугасный, бронебойный, картечь)
Зенитные фугасные снаряды имели в качестве взрывателя дистанционную трубку с задержкой 8 секунд и обладали трассирующим эффектом.
источник текста:http://wiki.wargaming.net/ru/Navy:37
