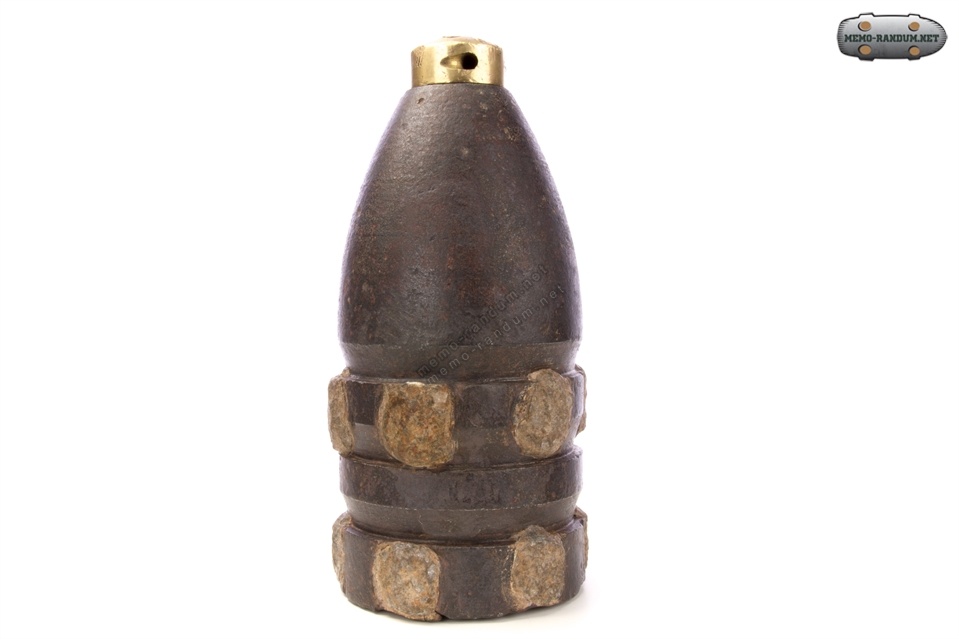

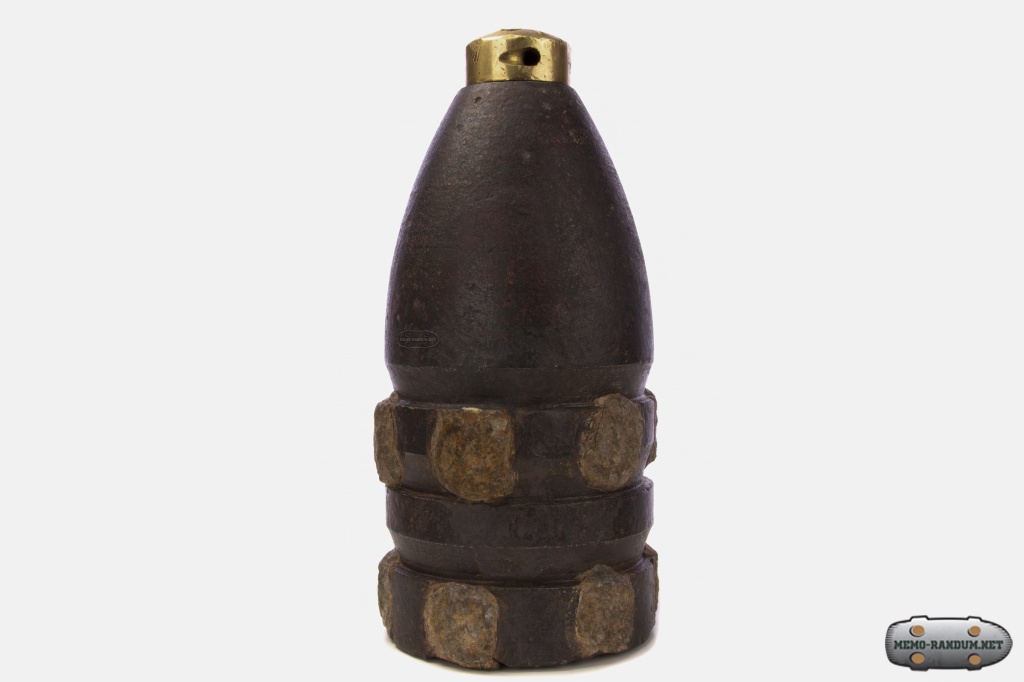

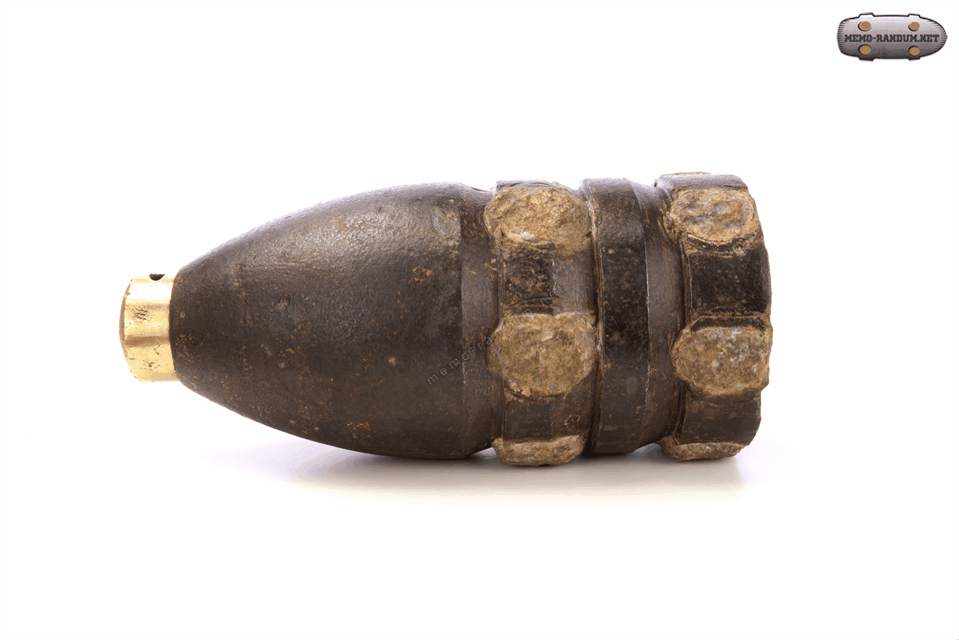

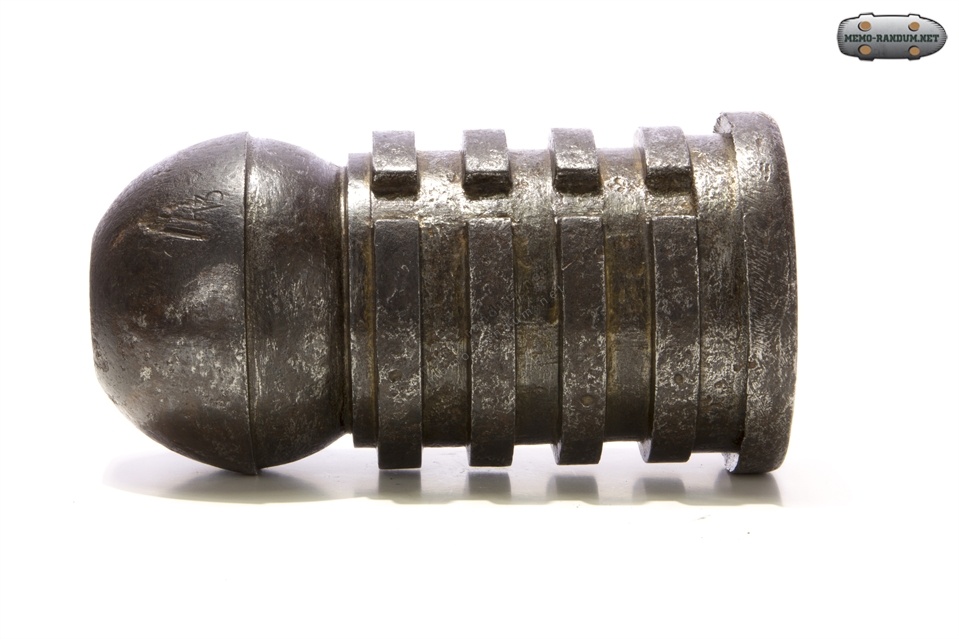

4-х фунтовая граната с желобами и цинковыми выступами чертежа 1861 г.

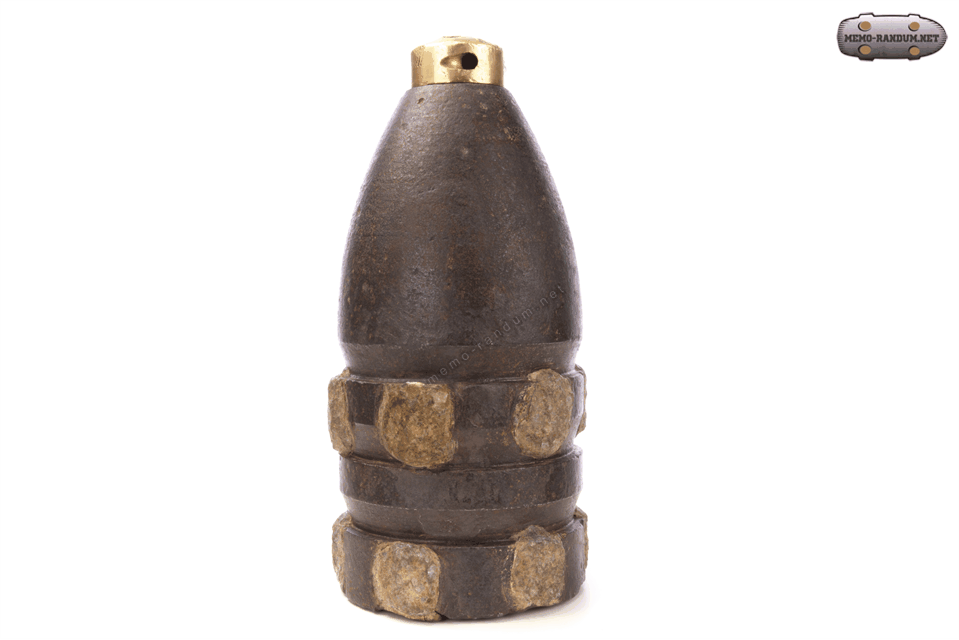

4-х фунтовый снаряд чертежа 1861 г. к пушке Маиевского

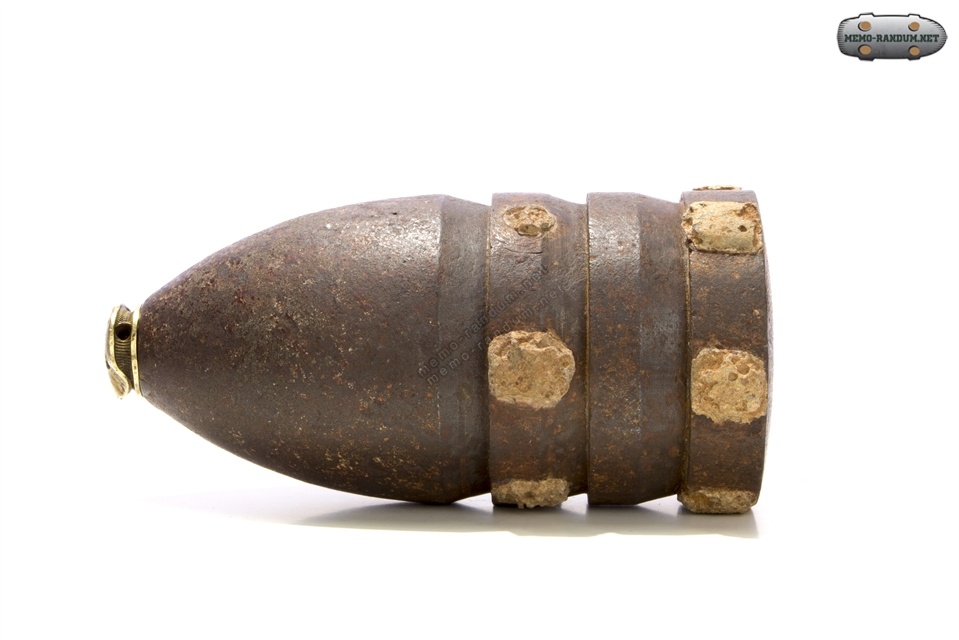

  • 4 фн. цилиндро-стрельчатая  граната с тремя желобами чертежа 1861 г.
  • Длина корпуса 6,7 дм.
  • Диаметр корпуса 3,38 дм.
  • Диаметр корпуса по цинковым выступам 3,63 дм.
  • диаметр малого основания конусного выступа до продавливания 0,6 дм.
  • диаметр большого основания конусного углубления 0,7 дм.
  • Диаметр цинкового выступа 1,02 дм.
  • Диаметр резьбы очка по основанию нарезов 1,1 дм. (измерено на чертеже 28 мм)
  • Дно плоское.


Российский механик и учёный-артиллерист. Генерал от артиллерии, член-корреспондент Петербургской Академии наук, заслуженный профессор.
Член Санкт-Петербургского математического общества.
Родился: 29.04.1823 - 23.02.1892 г. (68 лет), Санкт-Петербург



Опыты над стрельбой из медных нарезных полевых орудий продолговатыми снарядами начались во Французской сухопутной артиллерии в 1850. В этом году, по предложению капитана Тамизье, была испытана 6 фунт медная пушка с четырьмя винтовыми нарезами. Для данного орудия были спроектированы и изготовлены продолговатые чугунные целендрические снаряды с восьмю выступами по парно на каждый нарез. Первые образцы снарядов снабжались деревянными выступами, но они ломались при выстреле и очень скоро были заменены железными. После нескольких изминений, Французская полевая артиллерия принимает на вооружение для полевых батарей нарезные орудия и к нимпродолговатые снаряды по системе Трёль-де-Больё.


Антуан Эктор Трель де Больё (фр. Antoine Hector Treuille de Beaulieu; 7 мая 1809, Люневиль — 24 июля 1884, Париж) — французский военный деятель, генерал от артиллерии, оружейный инженер и изобретатель.

Его отец, полковник, получил от Наполеона I баронство. Образование получил в Политехнической школе, куда поступил в 1829 году. Завершив обучение, служил в артиллерии, последовательно получая звания лейтенанта (1833), капитана (1840), подполковника (1857), полковника (1859) и бригадного генерала (1867). В 1840 году проходил стажировку на оружейном заводе в Шательро, а впоследствии возглавил его. С 1851 года входил в состав комитета по делам артиллерии. В 1858 году им была разработана и внедрена во французскую артиллерию так называемая система Ла Хитта (Système Lahitte). В 1866 году им был разработан проект винтовки Шасспо (Chassepot modèle 1866).

Сделал много усовершенствований в оружии и создал новую теорию стрельбы, высказываясь за заряжание с казённой части и совершенно отрицая устройство нарезных стволов. Реформаторские стремления Треля, согласно ЭСБЕ, «разбились о рутину, и ему пришлось возвратиться в строй». Однако ему удалось обратить на себя внимание изобретением ружья малого калибра с большой точностью прицела. Неудовлетворительность французского оружия, обнаружившаяся при осаде Севастополя во время Крымской войны, показала необходимость реформ, и Трель мог осуществить свои проекты. В войне с Австрией (1859) его ружья способствовали успехам Франции. Их приняли на вооружение с некоторыми усовершенствованиями все крупные государства Европы, главным образом Пруссия.

источник:https://ru.wikipedia.org/

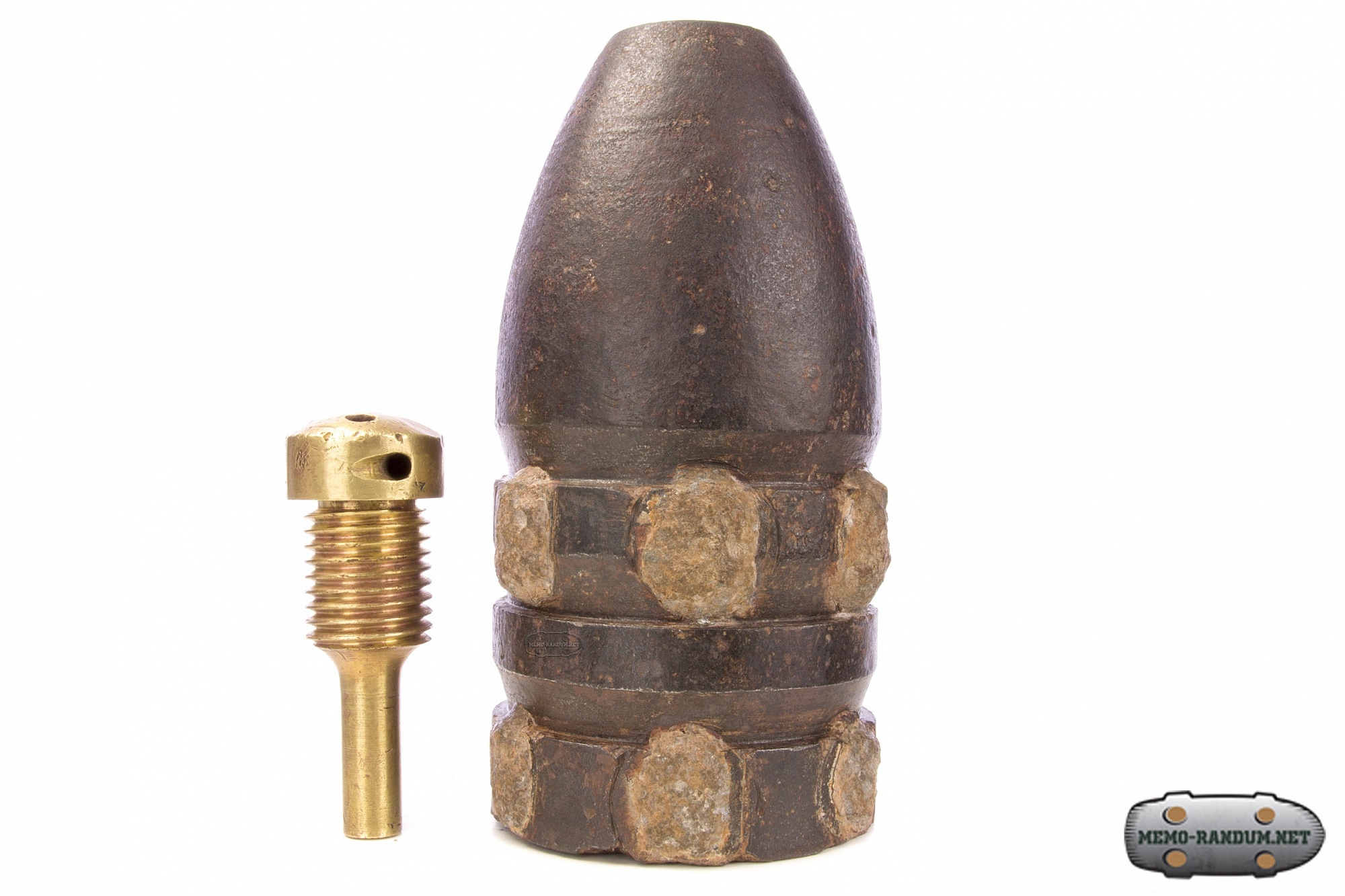

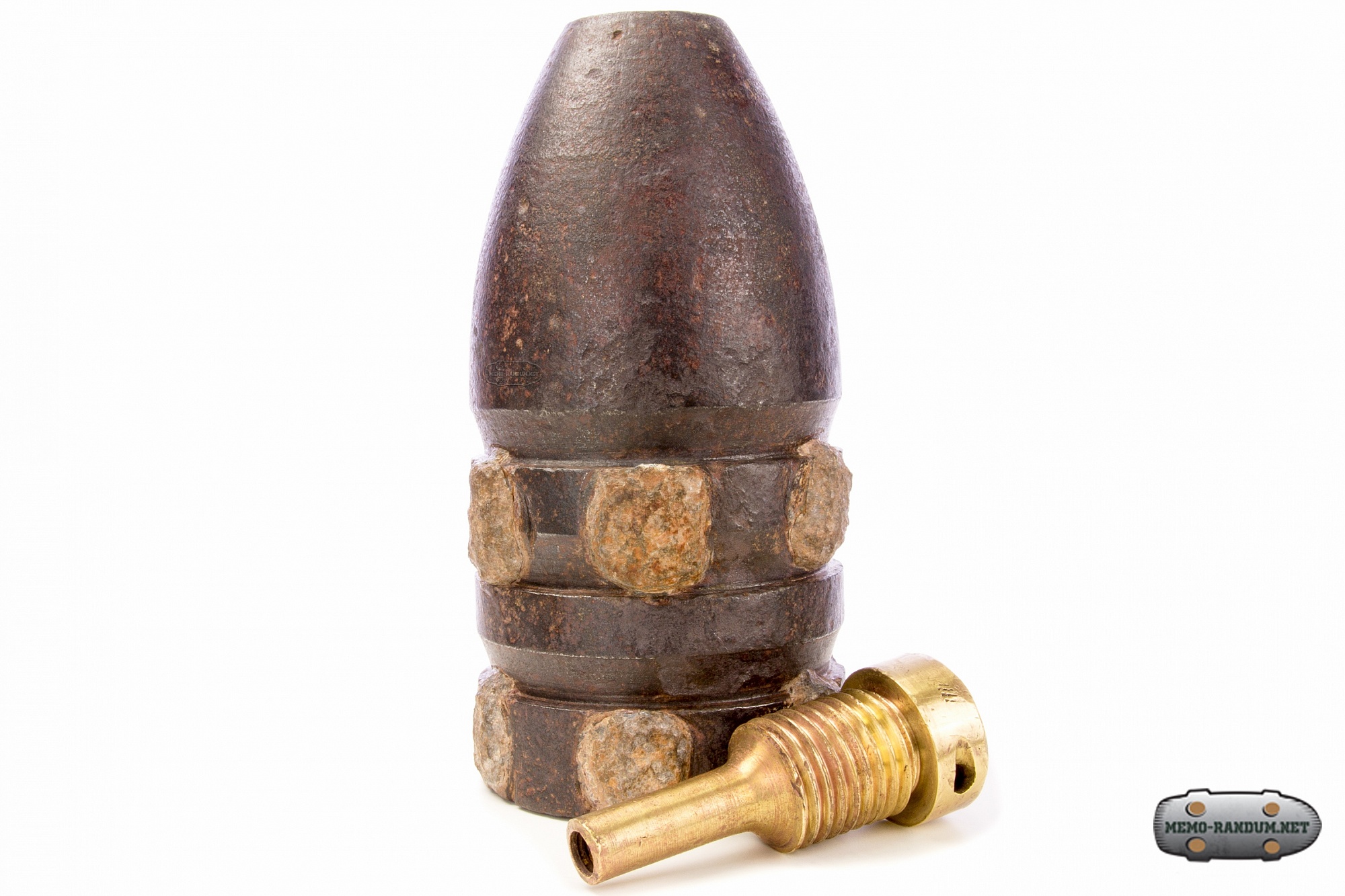

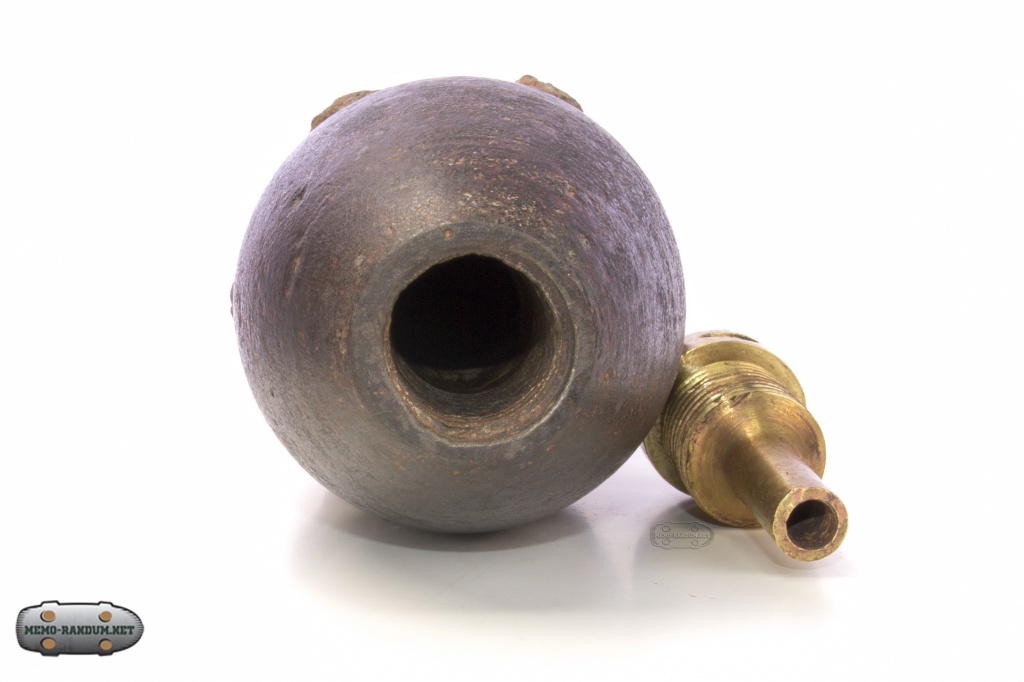

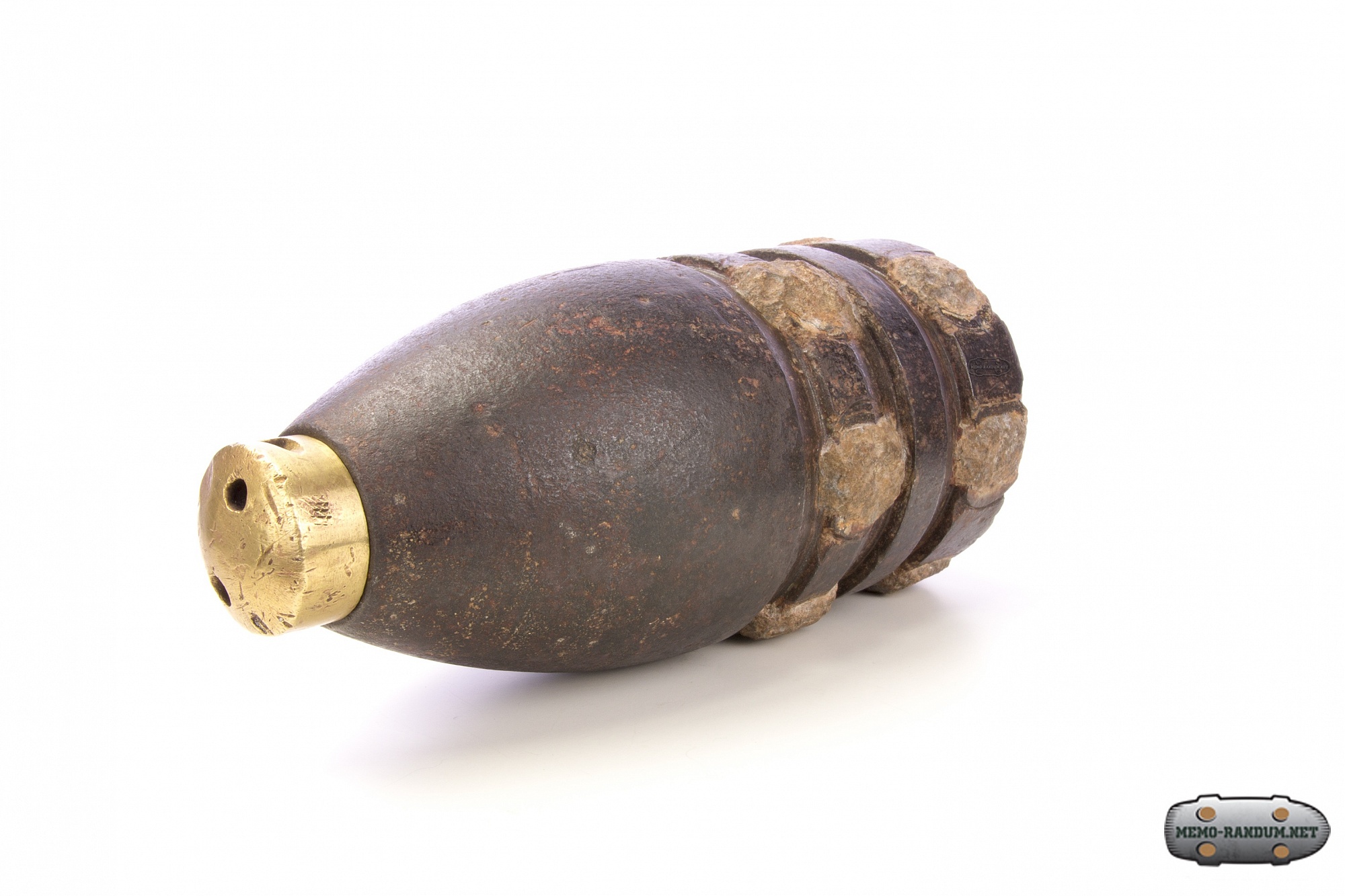

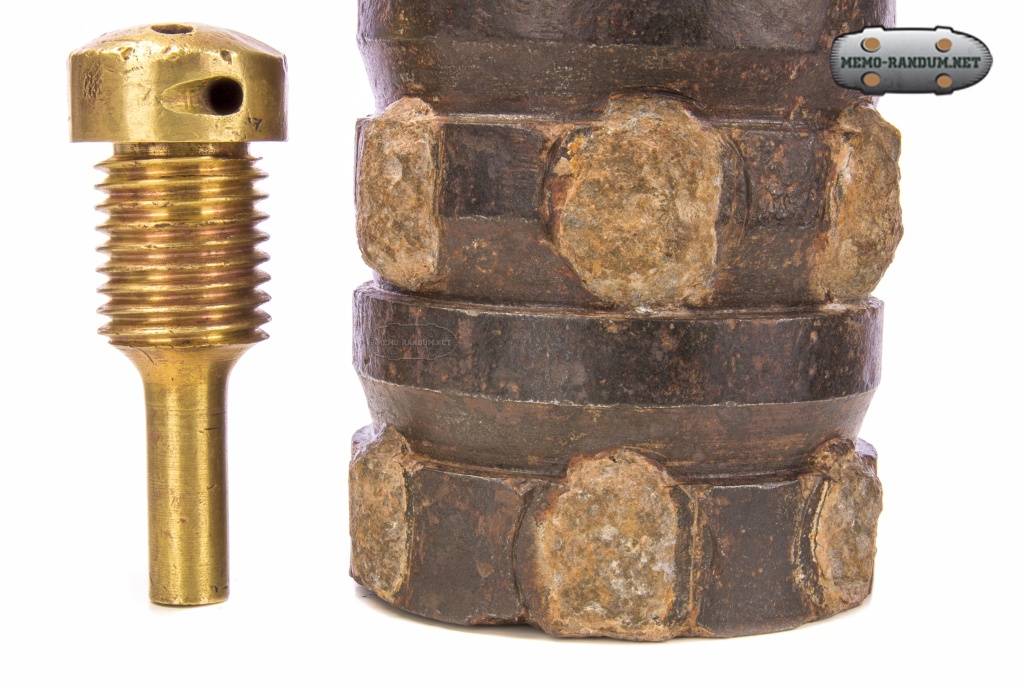

Чугунный снаряд был пустотелый, цилиндрической формы. Трубка была выполнена из медно-оловянного сплава. На снаряде выполнены 12 цинковых выступов по два на каждый нарез.Эти выступы входят шипом в тело снаряда и вгоняются в гнезда при помощи пресса или запрессовывались при помощи обычного молотка.

Его Императорское Высочество Генерал-Фельдцейхмейстер изволил приказать приступить к опытам над нарезными полевыми орудиями по системе вводимой во французской артиллерии. С этой целью были взяты четыре 1/4 пудовых единорога, как наиболее подходящие для высверливания нарезов. Единороги максимально подходили по длине к 4 фунт. нарезным пушкам французов. Единороги были высверлены в калибр 3 л., 42. (3,42 линии).В двух из этих орудий было сделано 6 винтовых нарезов. Снаряды к этим орудиям были изготовлены согласно французским образцам.


Сам шип очень интересной конструкции:

Форма шипа цилендрическая, со скосом к стороне, которая прикасается к нарезам при выстреле. Таким образом, на начальном этапе выстрела, когда давление газов имеет наивысшее значение тонкая часть шипа стирается и скорость вращения снаряда минимальна, к утолщению скорость вращения нарастает, таким образом улучшаются балистические характеристеки снаряда, живучесть ствола, уменьшается вероятность срыва с нарезов.

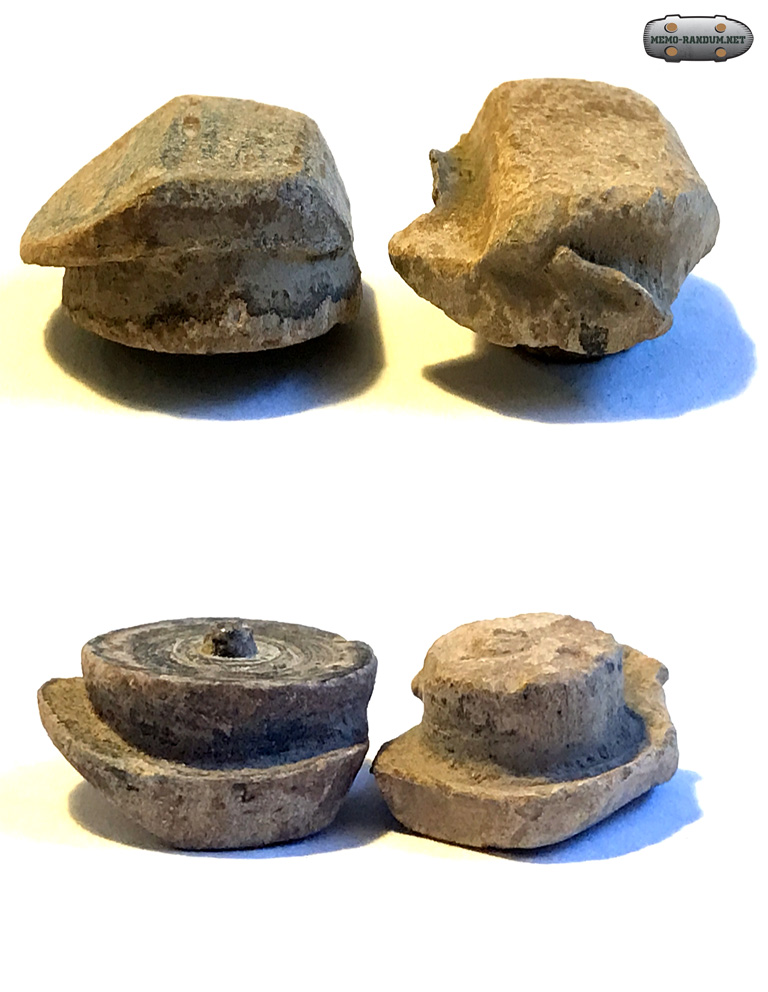

На фотографии представлены более поздний шип(с лева) и более ранний (с права).

Левый шип не прошел канала ствола имеет первоначальный скос, правый имеет деформацию в месте соприкосновения с нарезами.

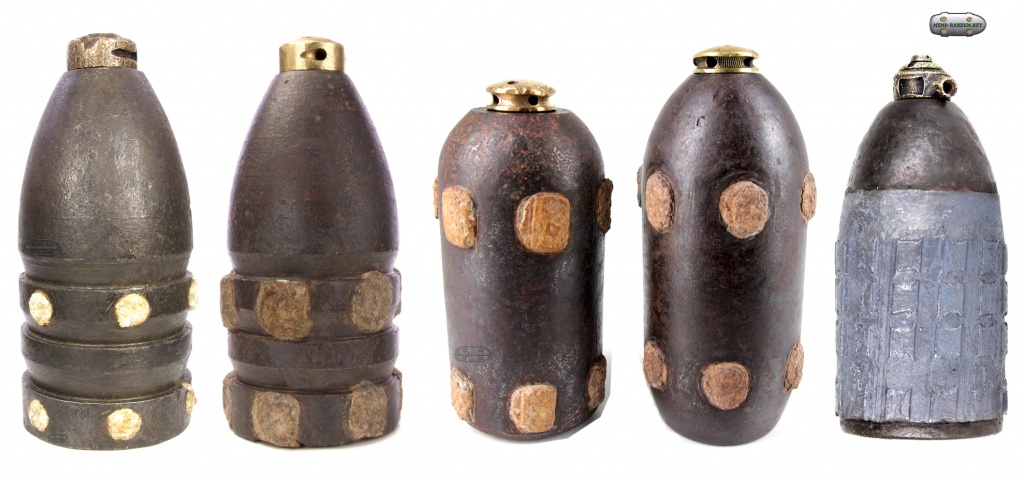

4 ФУНТОВЫЕ

ГЛАДКИЙ БУТЫЛОЧНОЙ ФОРМЫ

1) 4 фн. цилиндро-стрельчатая граната длиной 6,7 дм "с крыльями" чертежа 1858 г. диаметром 0,63 дм была снабжена набивной трубкой ("постоянного горения") с резьбой диаметром 1,05 дм 13 об./дм (измерено на чертеже).

С ЖЕЛОБАМИ

2) 4 фн. цилиндро-стрельчатая граната с желобами и выступами чертежа 1859 г. снабжалась набивной трубкой с резьбой диаметром 1,1(0,9) дм 8 об./дм. Диаметр выступа 0,63 дм (?). Длина корпуса гранаты 6,7 дм. В скобках диаметр резьбы по основанию нарезов.

3) 4 фн. цилиндро-стрельчатая  граната с тремя желобами чертежа 1861 г.
Длина корпуса 6,7 дм.
Диаметр корпуса 3,38 дм.
Диаметр корпуса по цинковым выступам 3,63 дм.
диаметр малого основания конусного выступа до продавливания 0,6 дм.
диаметр большого основания конусного углубления 0,7 дм.
Диаметр цинкового выступа 1,02 дм.
Диаметр резьбы очка по основанию нарезов 1,1 дм. (измерено на чертеже 28 мм)
Дно плоское.

КОРОТКИЙ

4) 4 фн. цилиндро-полушарная продолговатая граната с выступами (первого типа) чертежа 1861 г. Длина корпуса 6,75±0,04 дм, диаметр выступа 0,8 дм, резьба очка 1,25(1,05) дм 8 об./дм.

5) 4 фн цилиндро-полушарная продолговатая граната с выступами (второго типа). Длина корпуса 6,75 дм, диаметр выступа 1,02 дм, диаметр очка по основанию нарезов 32 мм (измерено на чертеже) или 1,26 дм (наверное, все же 1,25 дм).

КЛАССИЧЕСКИЙ

6) 4 фн цилиндро-полушарная с удлиненной нижней частью граната с выступами обр.1863 г. Резьба стебля: наружный диаметр (диаметр по основанию нарезов) 1,05(0,90) дм 8 об/дм.
