4-х фунтовая диафрагменная шрапнель Шкларевича для нарезных орудий обр. 1867 г.


4-х фунтовая диафрагменная шрапнель Шкларевича для нарезных орудий обр. 1867 г.

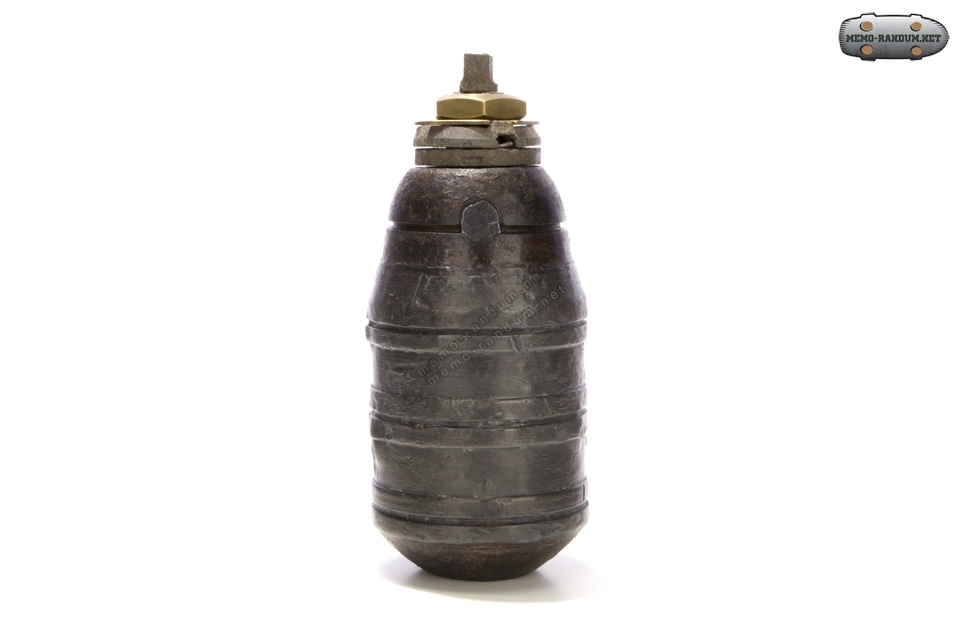

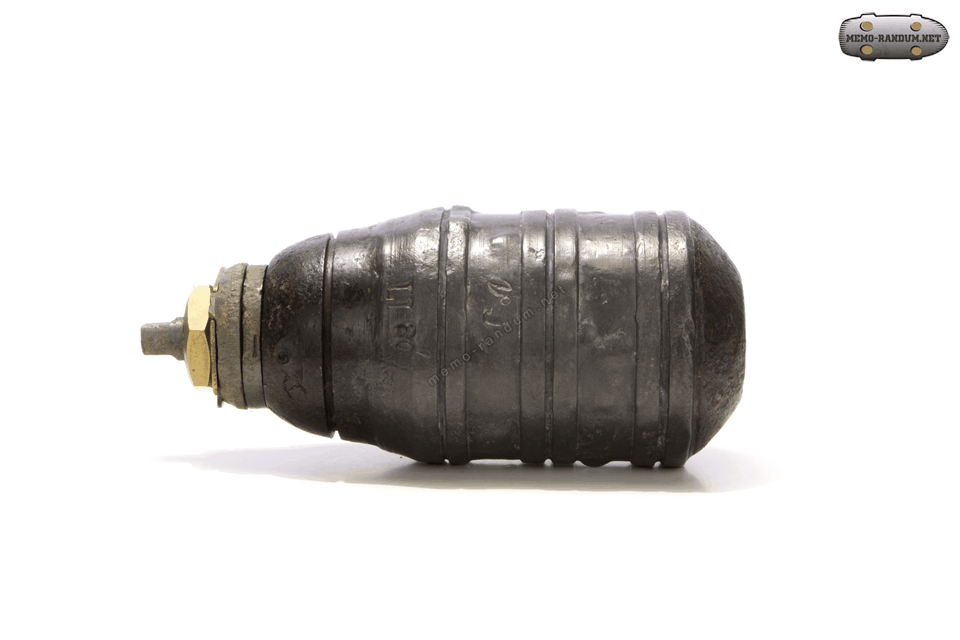

4-фн. шрапнель с перегородкой и тонкой свинцовой оболочкой.
Длина: 6,5 дм.
диаметр корпуса по желобам: 3,42 дм.

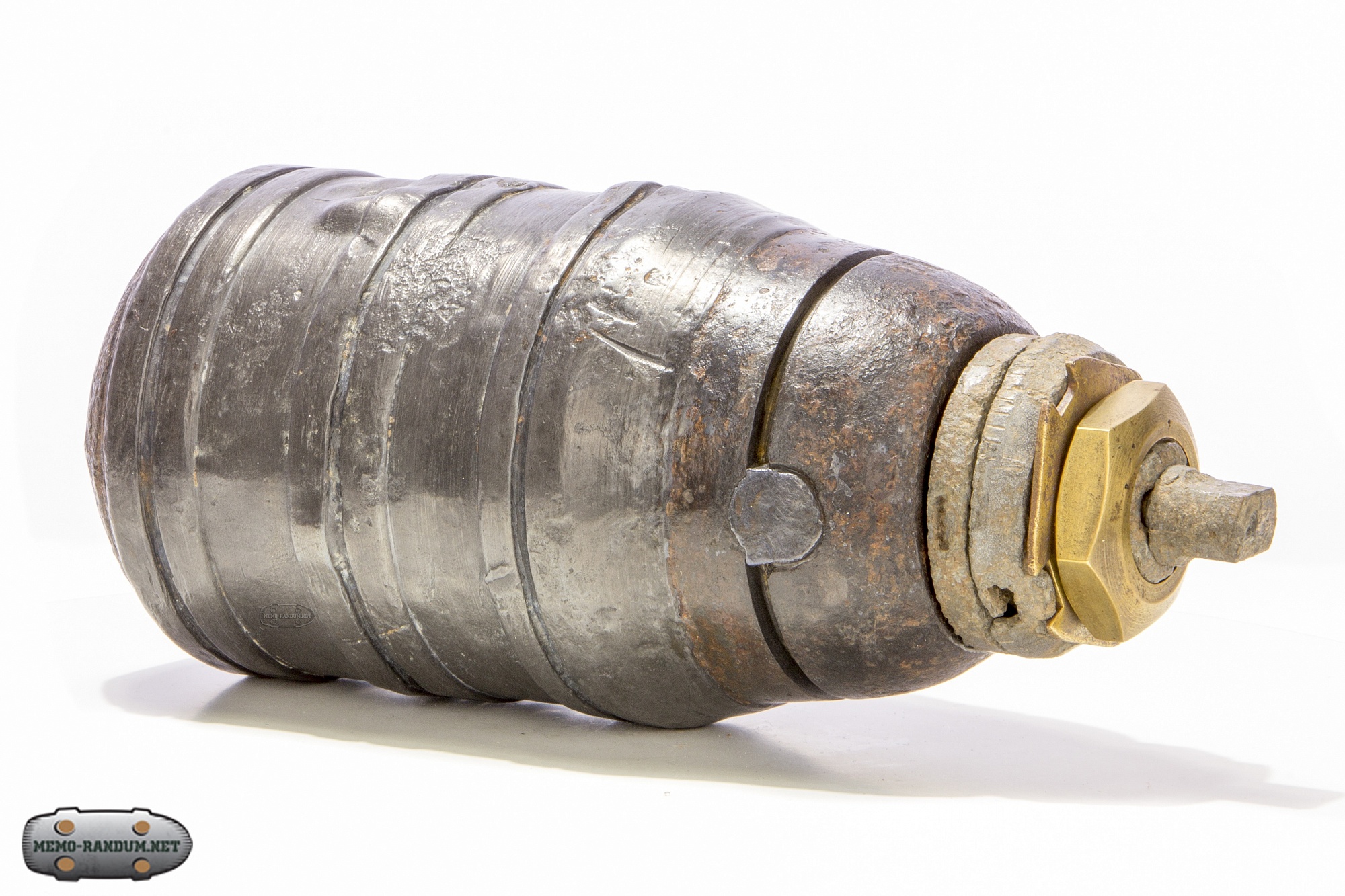

с плоской головкой с надрезом на: 0,85 дм от верха.
Железная центральная трубка, которая в верху с резьбой диаметром 1,05(0,9) дм.
Пуль 140-150 шт. из сплава свинца с сурьмой диаметром 5 лн, весом 21/2 зол каждая.
Свинцовая оболочка обтачивается. Камора для заряда полусферическая, перегородка и трубка центральная железные.


10 секундная трубка обр. 1878 г.. Длина снаряда без трубки 165 мм.

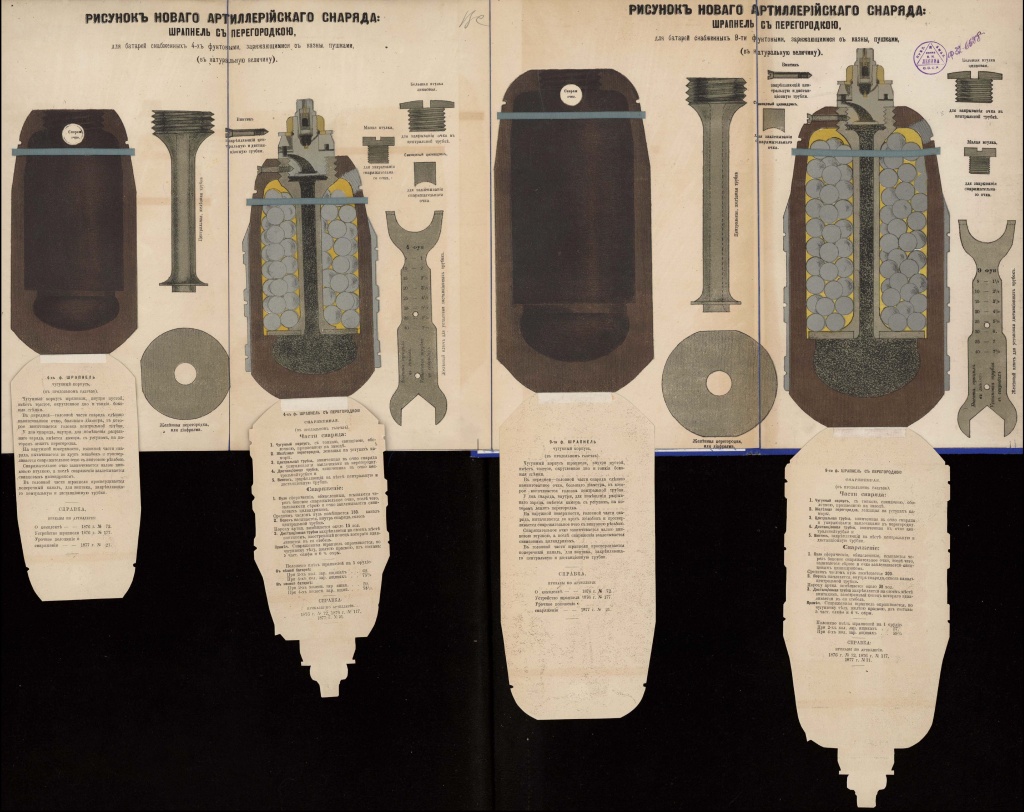

В 1871 году русский артиллерист В. Н. Шкларевич разработал для только что появившихся нарезных орудий диафрагменную шрапнель. Снаряд Шкларевича представлял собой цилиндрический корпус, разделенный стальной перегородкой на 2 отсека.


В донном отсеке находился заряд взрывчатого вещества. В другом отсеке находились шарообразные пули. По оси снаряда проходила трубка, заполненная пиротехническим составом. На передний конец ствола надевалась головка с капсюлем.


В момент выстрела происходит взрыв капсюля и воспламенение состава в продольной трубке.



Во время полета снаряда огонь по центральной трубке постепенно передается к донному пороховому заряду. Воспламенение этого заряда приводит к его взрыву.


 Этот взрыв толкает вперед по ходу снаряда диафрагму и находящиеся за ней пули, что приводит к отрыву головки и вылету пуль из снаряда.

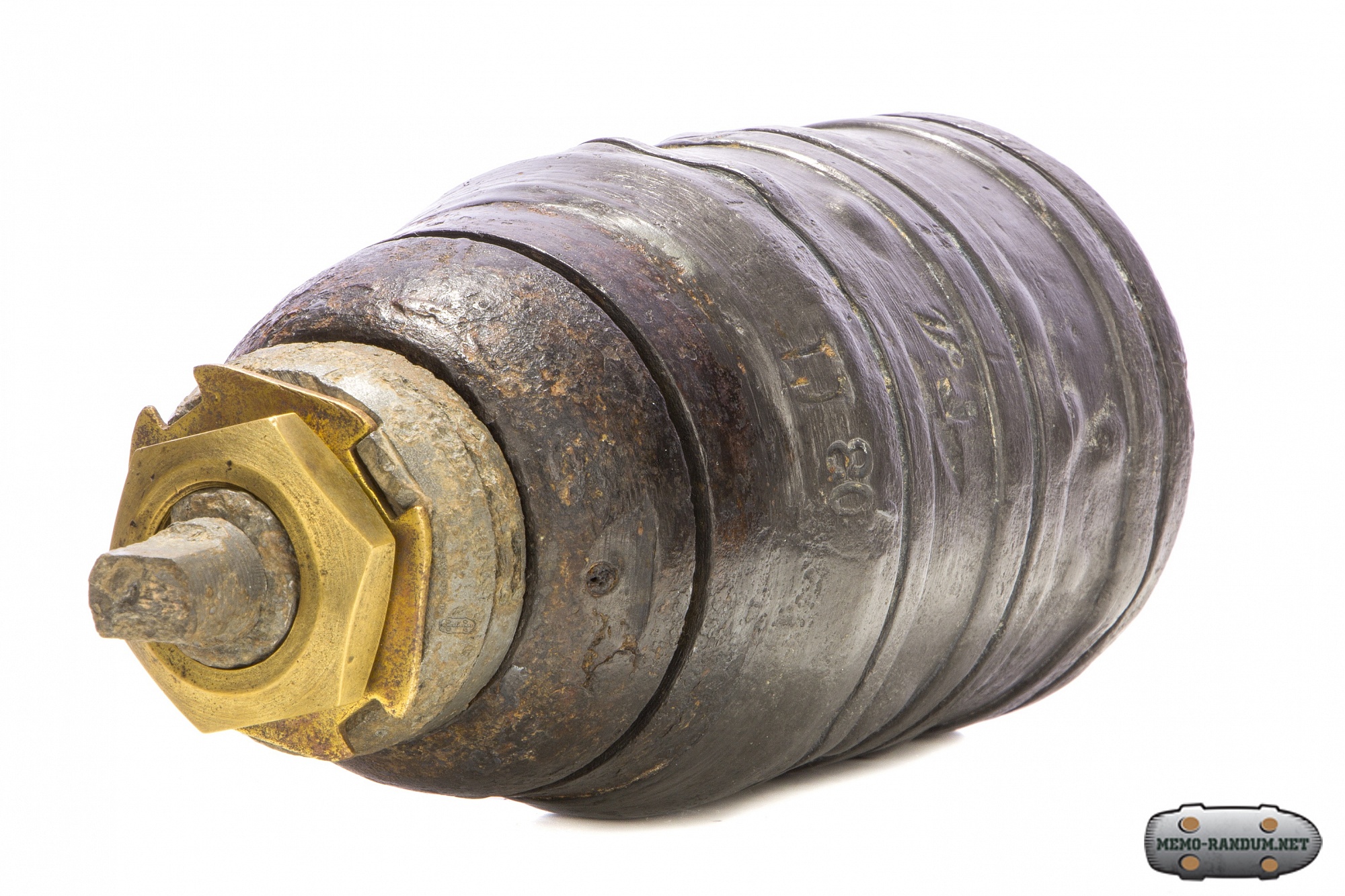

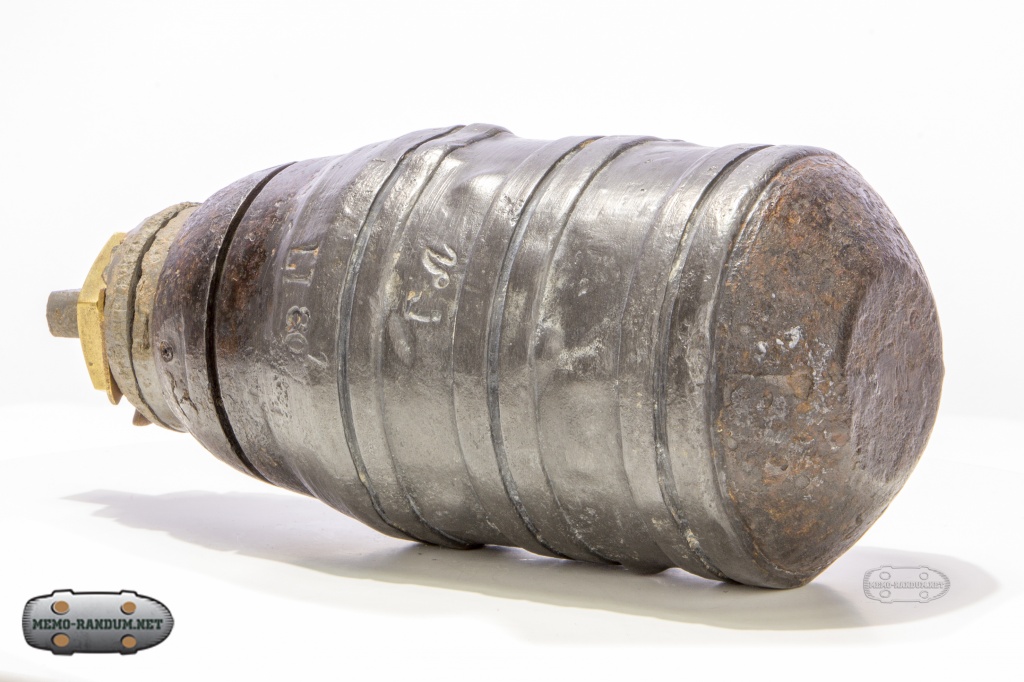

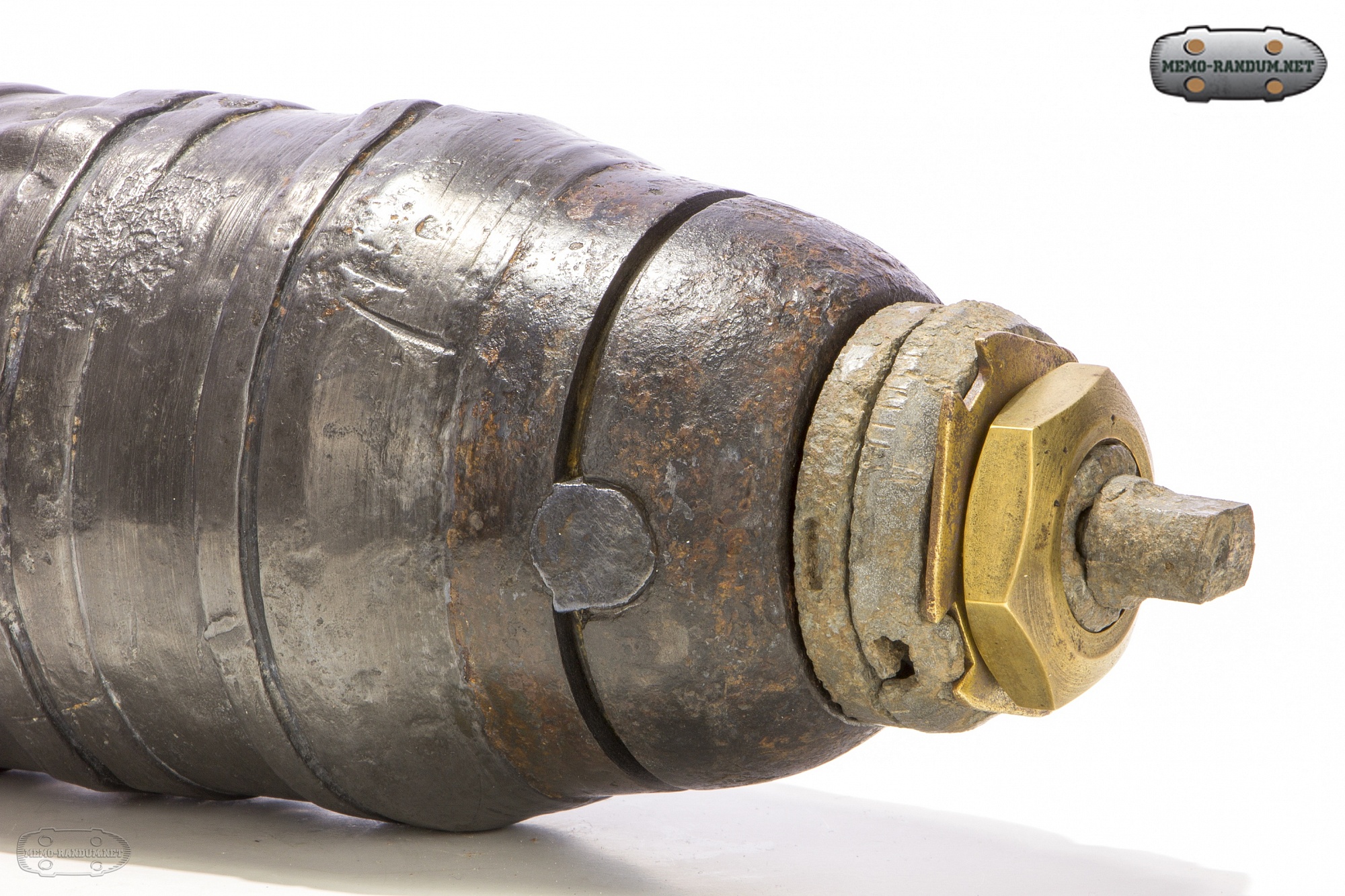

под свинцовой рубашкой началась коррозия, что привело ко вздутиям.

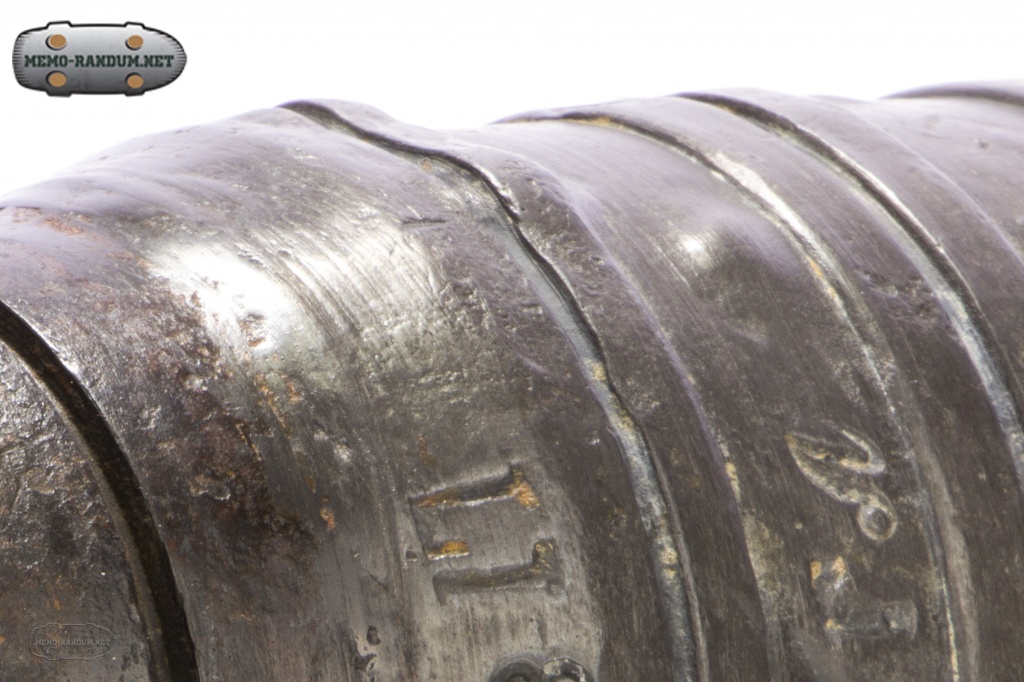

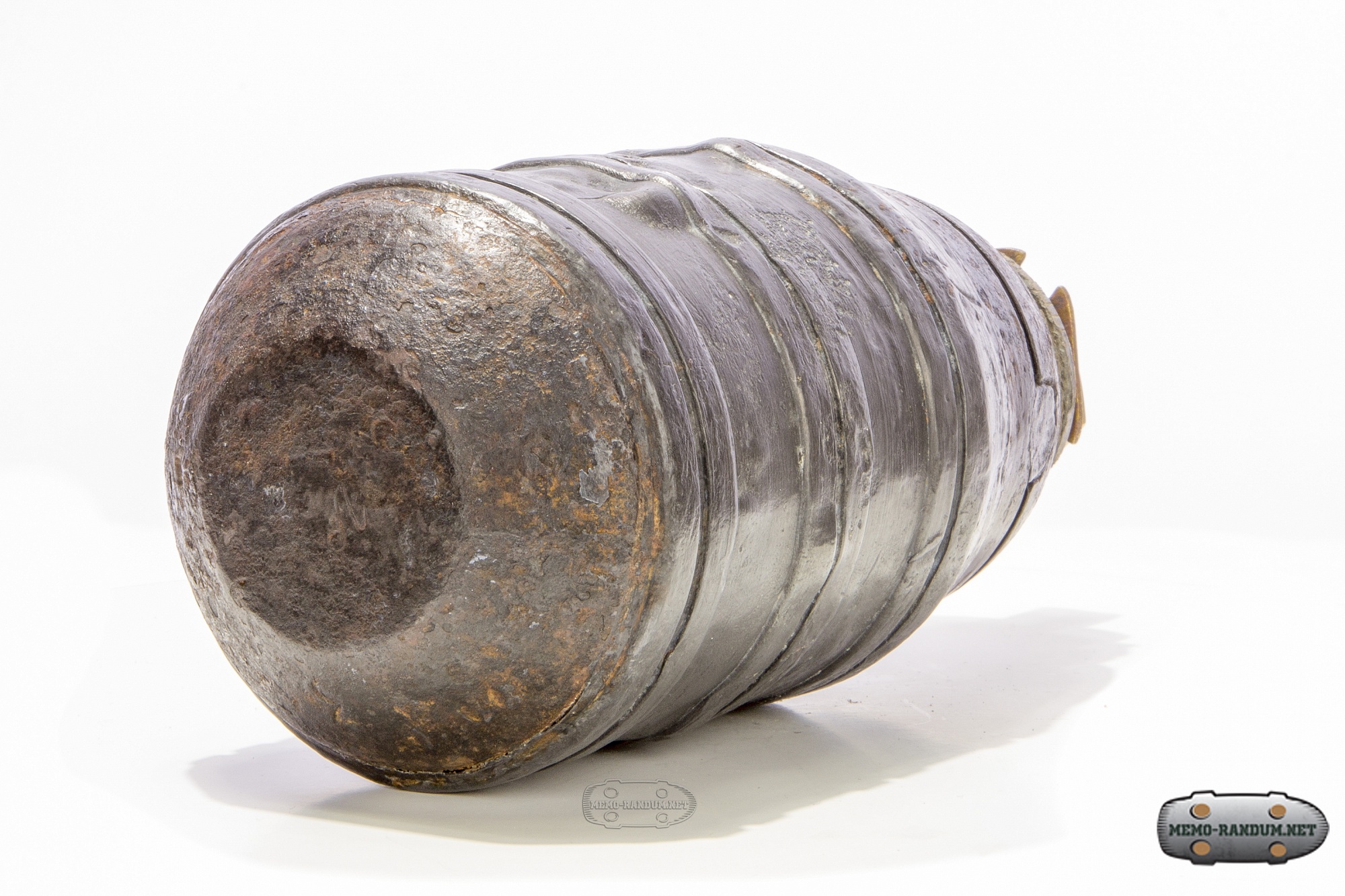

Снаряд обильно украшен клеймами.


Из конспекта статьи в Артиллерийском журнале.
Шкларевич В. Н. Об устройстве, свойствах и боевом употреблении шрапнели. АЖ, 1877, №4, с. 221-258

Сообщение В. Н. Шкларевича в 4 отделе Императорского Русского технического общества, под председательством Н. Ф. Эгерштрома, состоявшееся 5 марта 1877 года.
Два года тому назад автор представил очерк, целью которого было изыскание образцов шрапнели для наших нарезных орудий, заряжающихся с казны. Был поставлен ряд вопросов, разрешение которых необходимо для установления устройства и выработки правил употребления шрапнели. Вопросы сводились к следующему: выработка конструкции снаряда, который выдерживает действие заряда, сообщающего ему скорость около 1500 фут в секунду, применить к снаряду направляющие большей прочности, нежели свинец, подобно тому, как это сделано для гранаты, приискать такую дистанционную трубку, которая могла бы расширить сферу действия шрапнели, установить систему делений на дистанционных частях трубок, назначаемых для разных орудий.
Вопрос о диафрагменных шрапнелях для полевых орудий находится в настоящее время в состоянии относительной законченности, чему автор и уделяет внимание. Вопрос о шрапнелях для наших осадных, крепостных и береговых орудий только начинает разрабатываться.

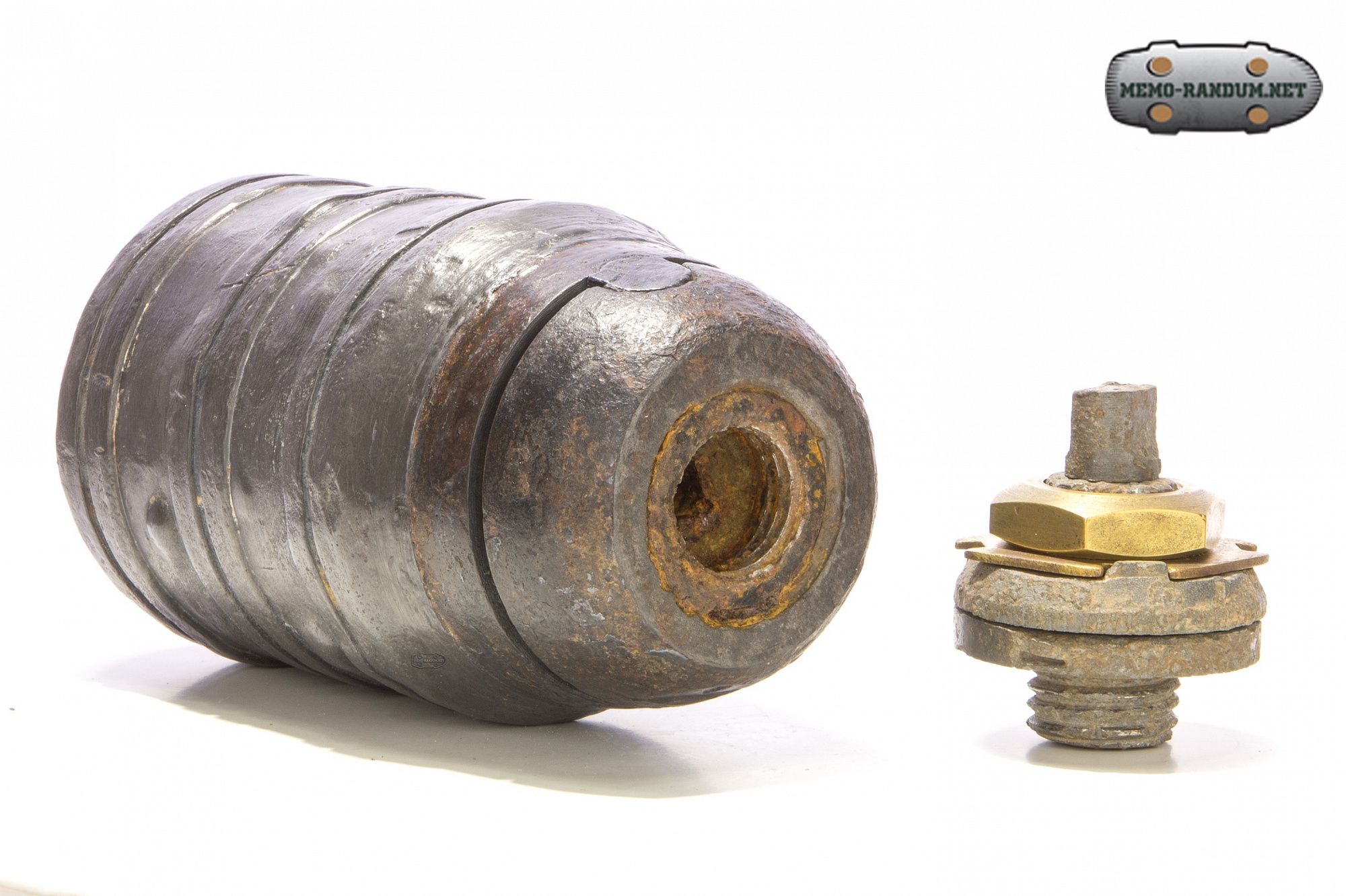

вид на очко снаряда

Опыты были начаты в 1872 году и продолжены до настоящего времени. На 4 фн шрапнелях было выявлено непрочное дно и головка, что связано с качеством чугунных отливок. При отливке толстостенной шрапнели качество чугуна в разных ее частях более однородно. При этом важно соблюдать одинаковую толщину стены против желобка.
Примеры некоторых иностранных армий показали, что для увеличения точности стрельбы вместо сплавов на основе свинца, применимы медные направляющие пояски. В виду этого, было решено начать опыты над шрапнелями с медными поясками, назначая таковыя исключительно для вновь вводимых орудий. Для существующих же орудий принять 4 и 9 фн шрапнели с проточкой головки и тонкой оболочкой из чистого свинца. Винтик для закрепления дистанционной трубки может быть изготовлен из проволоки, имеющейся в продаже, диаметр которой достаточно произволен. Надо только, чтобы головка винтика была прочна и достаточно удобна для действия отверткой.


Опыты над шрапнелями с медными поясками проводили исключительно в применении к 4 фн калибру. Результаты стрельбы оказались такими же, как и для 9 фн шрапнели со свинцовой оболочкой. Шрапнель имела 2 ведущих и 2 центрирующих пояска. Ш. пишет, что эта шрапнель, по всей вероятности, будет введена в нашу артиллерию для новых 4 фн пушек дальнего боя.
Испытывали также шрапнель завода Нобеля, в которой все части были изготовлены из чугуна, а центральная трубка и диафрагма составляют одно целое.
Для продолжения испытаний была принята шрапнель с железным корпусом и штампованной головкой, которая имела 4 лапки, входящие в корпус и закрепляемые винтиками, пропущенными через корпус. Такая шрапнель содержала 210 5 лн пуль, против чугунной со 160 пулями.
В номерах 8, 10-12 АЖ за 1875 году было приведено описание и чертеж 10 сек дистанционной трубки, испытанной в то время для 9 фн пушки, проектируемой в то время. Эта и так называемая 15 сек этажная трубка по сути схожи с 8 сек трубками, которые изготавливались в трубочной мастерской до настоящего времени. В этажной трубке обе дистанционные части имеют такое же устройство, как в 8 сек трубке. Их, числом около 300, испытывали в 1876 году.


В этих новых трубках боевой винт имеет резьбу вместо наматывания на него нити. 10-сек дистанционные трубки позволяли вести стрельбу вновь вводимыми 4 фн пушками на дистанцию 1400 сажен, то для полевой артиллерии решено принять эти трубки. Этажные трубки – для осадной и крепостной артиллерии.
«В настоящее время все наши полевые орудия снабжаются диафрагменными шрапнелями в пропорции около 50% от всего числа снарядов, составляющих комплект снабжения полевого орудия. Ныне существующие орудия снабжаются шрапнелями со свинцовой оболочкой. Вновь вводимые орудия будут снабжены шрапнелями с медными поясками. Вес этих шрапнелей одинаков с весами гранат соответственных калибров. К полевым шрапнелям приняты 10-ти секундные одноярусные трубки с дистанционной шкалой. Для 9-ти фн пушек, состоящих в осадных парках, назначаются двуярусные 15-ти секундные трубки с шкалой времен горения. Все ныне изготавливаемые шрапнели имеют цельный корпус, железную центральную трубку и отдельную железную диафрагму. Головка скрепляется с корпусом посредством резьбы.»
