4-х фунтовая граната (шароха) для нарезных орудий обр. 1867 г.
Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

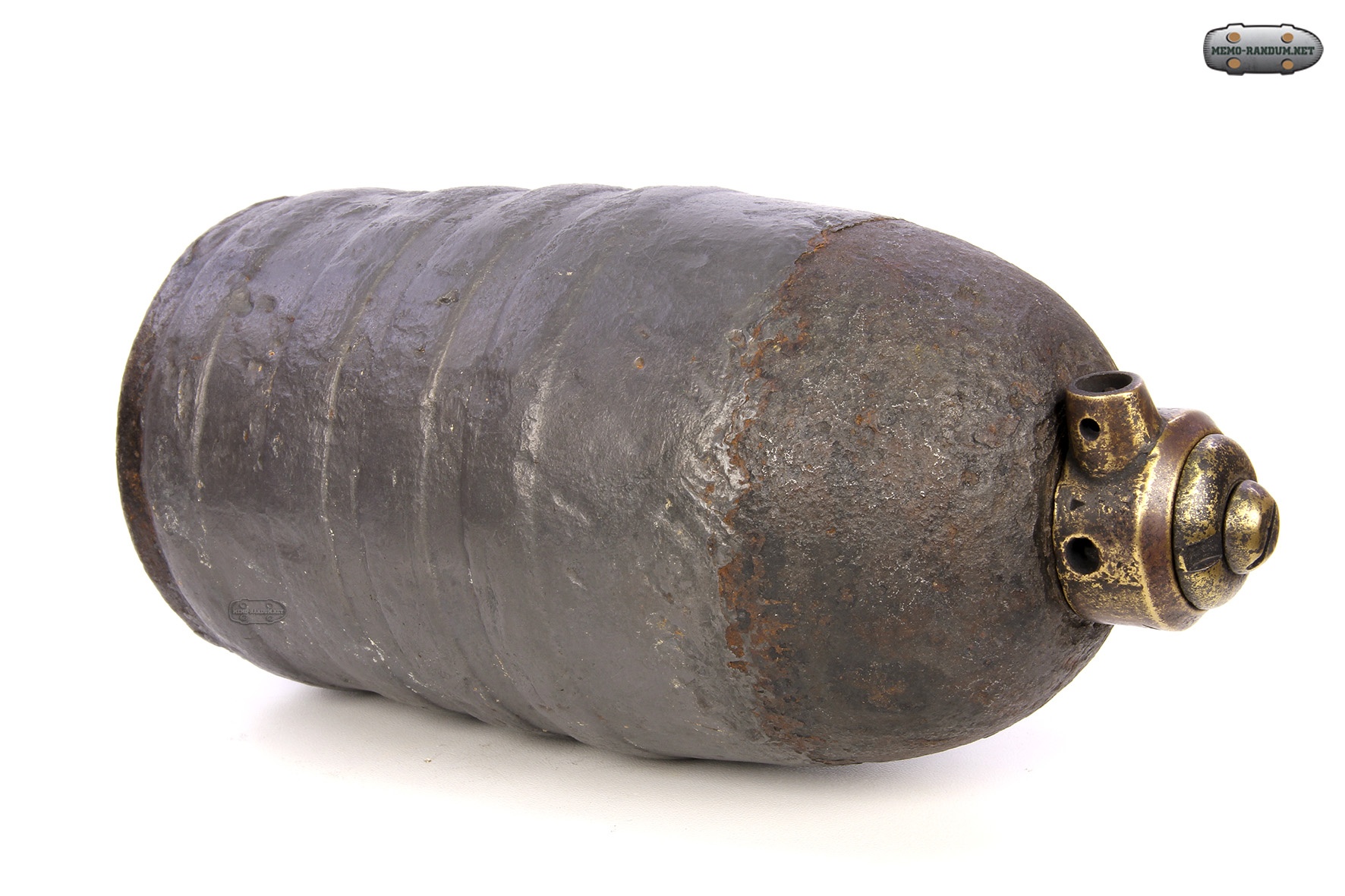

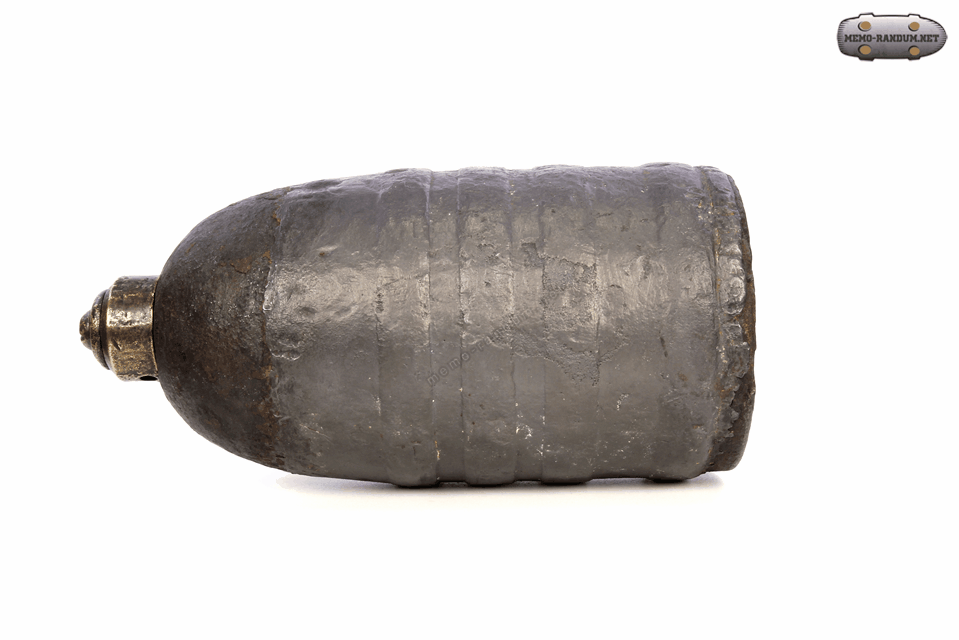

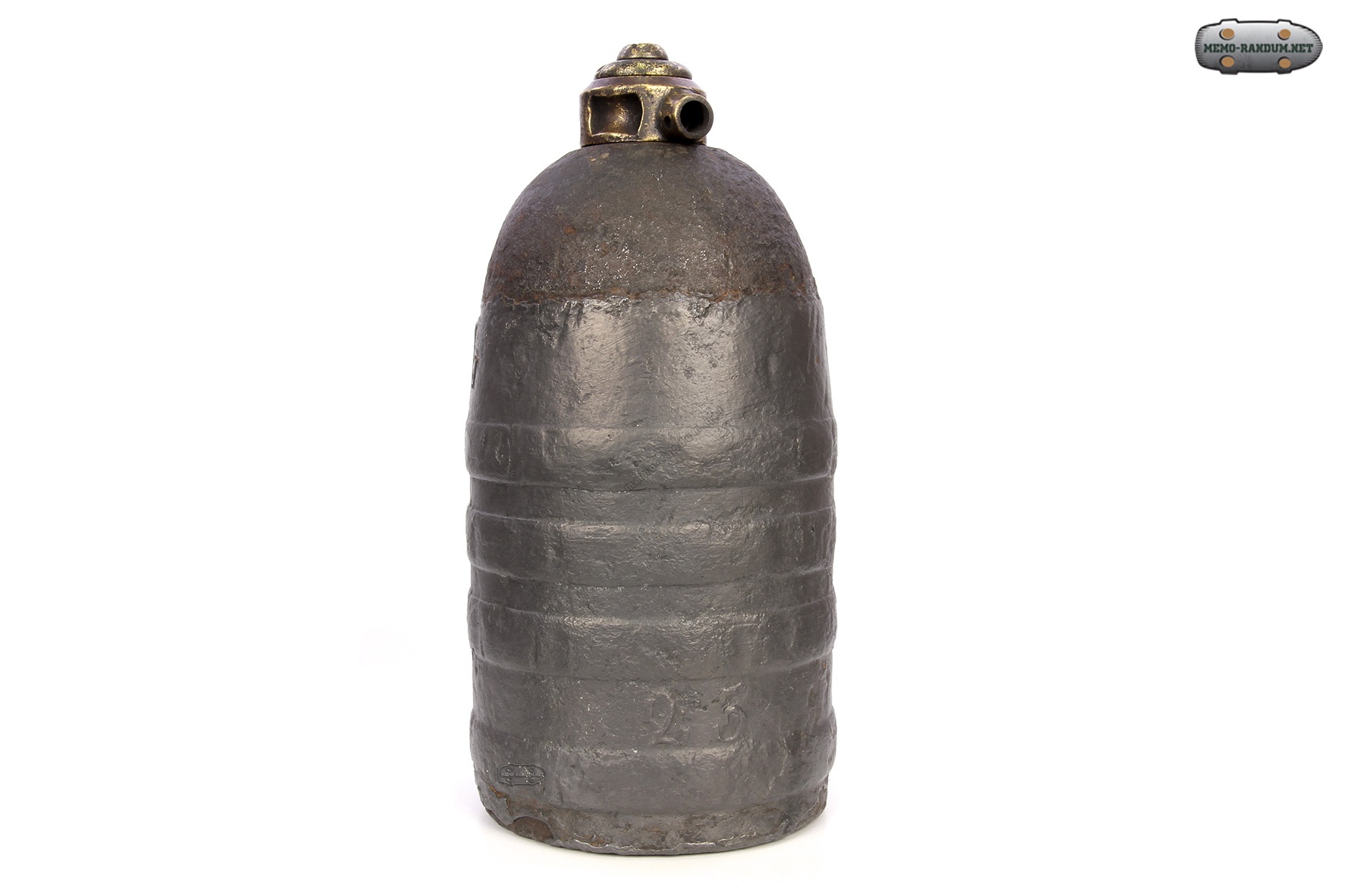

Обзор + фото 360 (Четырех) 4-х фунтовой шарохи к орудиям обр. 1867 г.
ШАРОХА
Артиллерийский снаряд.Шароха — граната оригинальной конструкции была введена на вооружение русской артиллерии в конце XIX в. по предложению полковника Н.Е. Михаловского. Этот снаряд представлял собой либо обыкновенную продолговатую гранату, снаряженную порохом, либо картечную гранату, снаряженную пулями и порохом; в том и другом случае в головной части корпуса граната имела сферическое ядро.
Первая русская ударная трубка

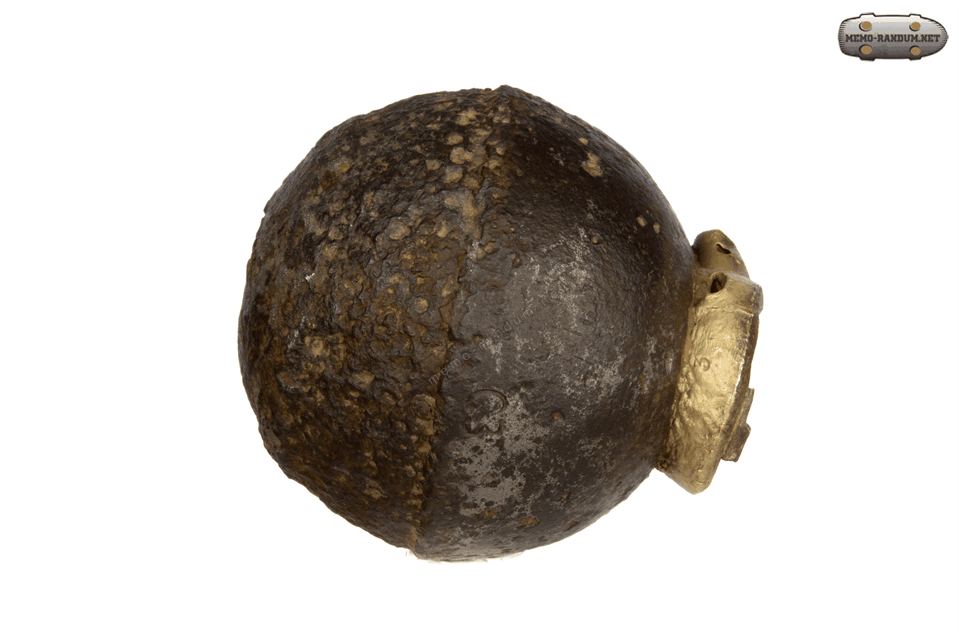

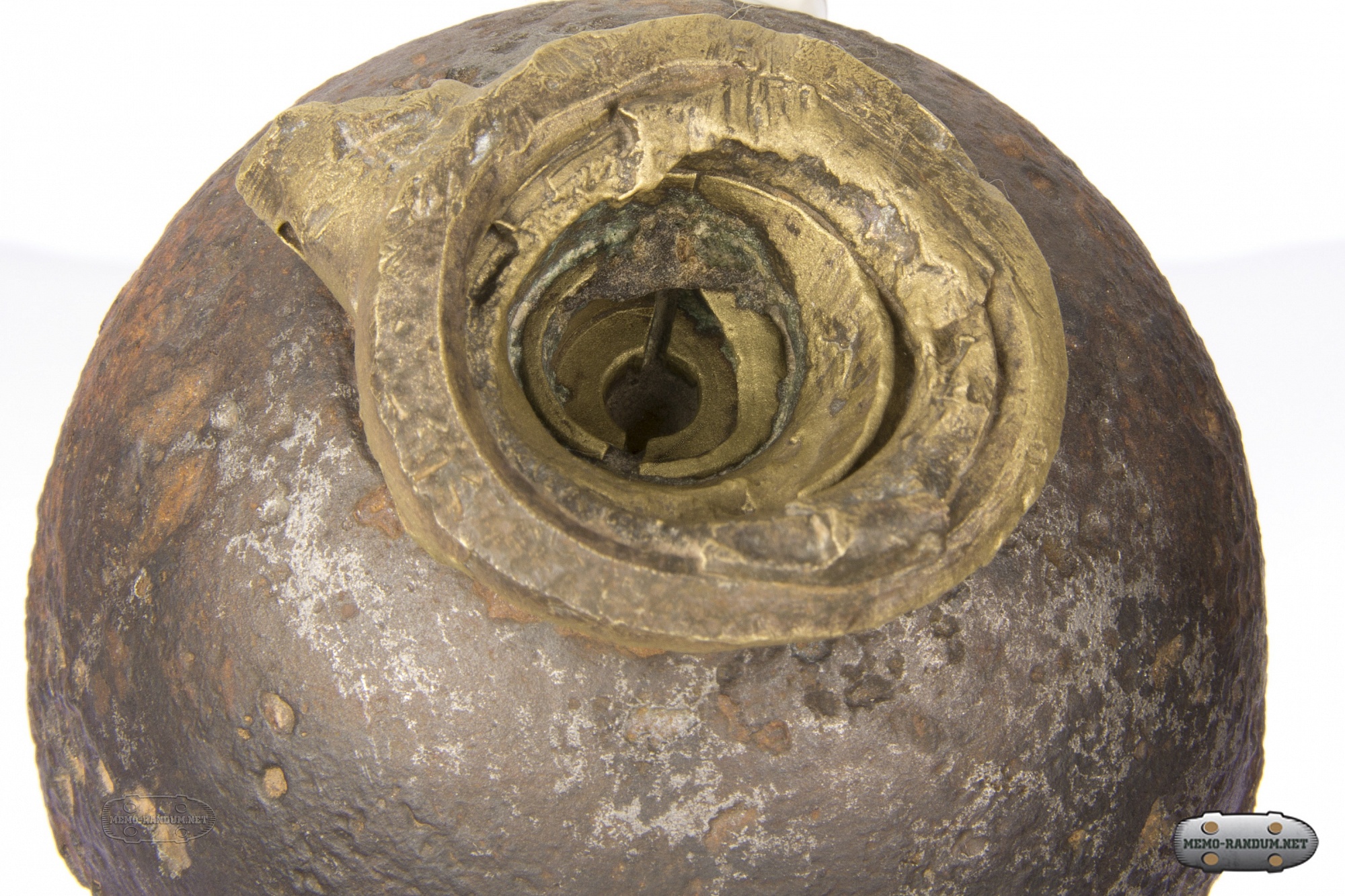

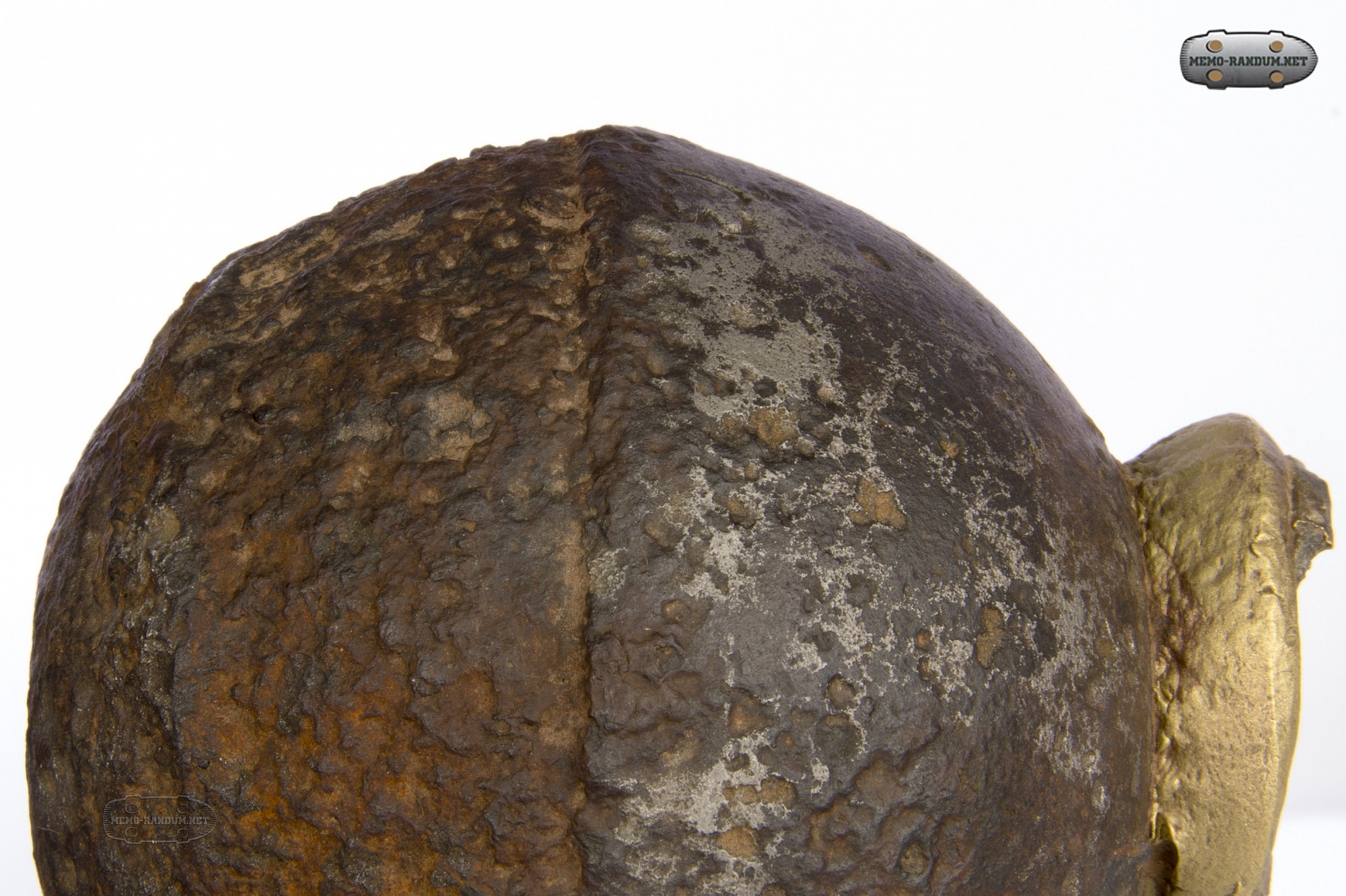

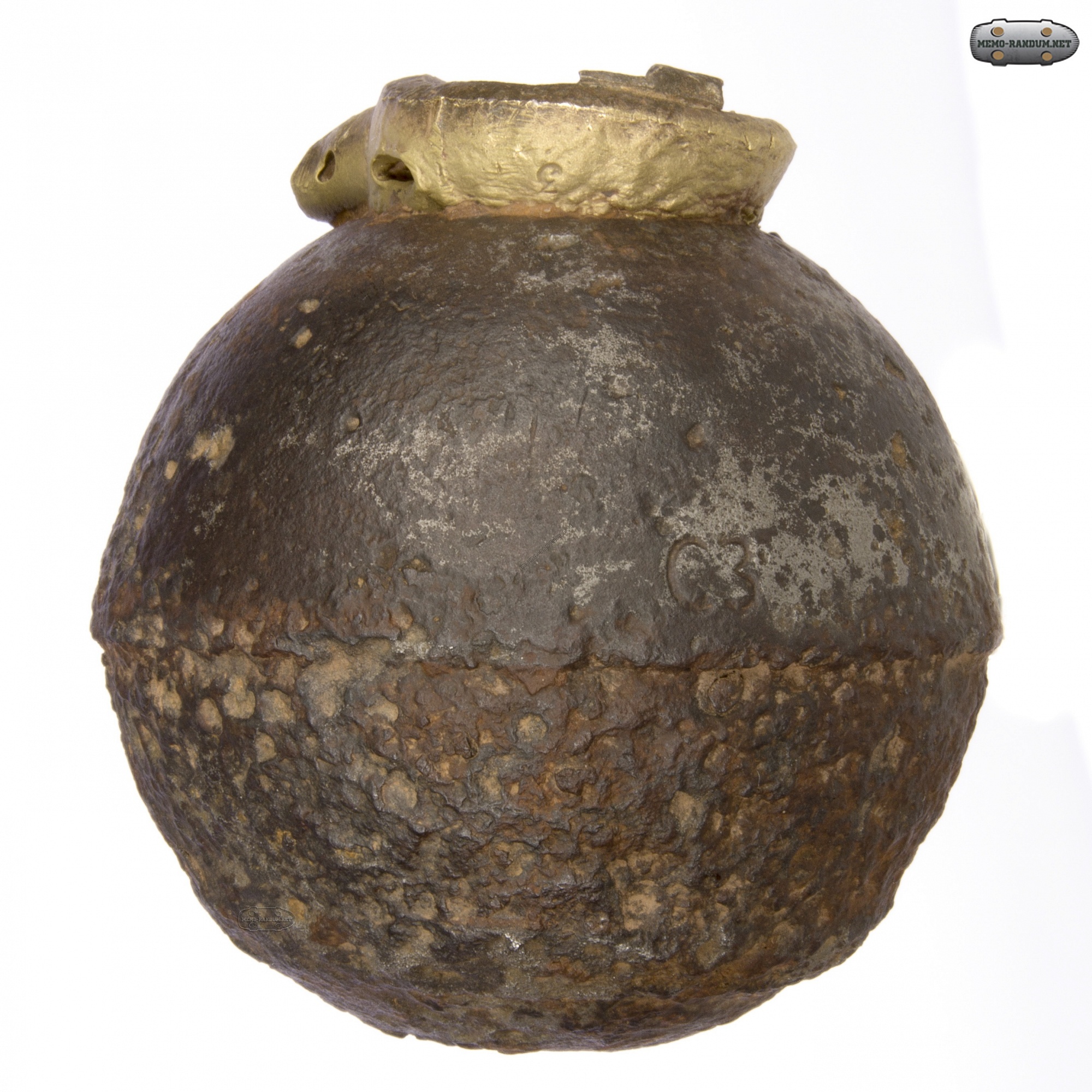

Ядро от снаряда Шароха. В очко ядра вкручена Первая русская ударная трубка обр. 1863 г.. Трубка сильно деформирована от столкновения с препятствием. На самом ядре присутствуют клейма.

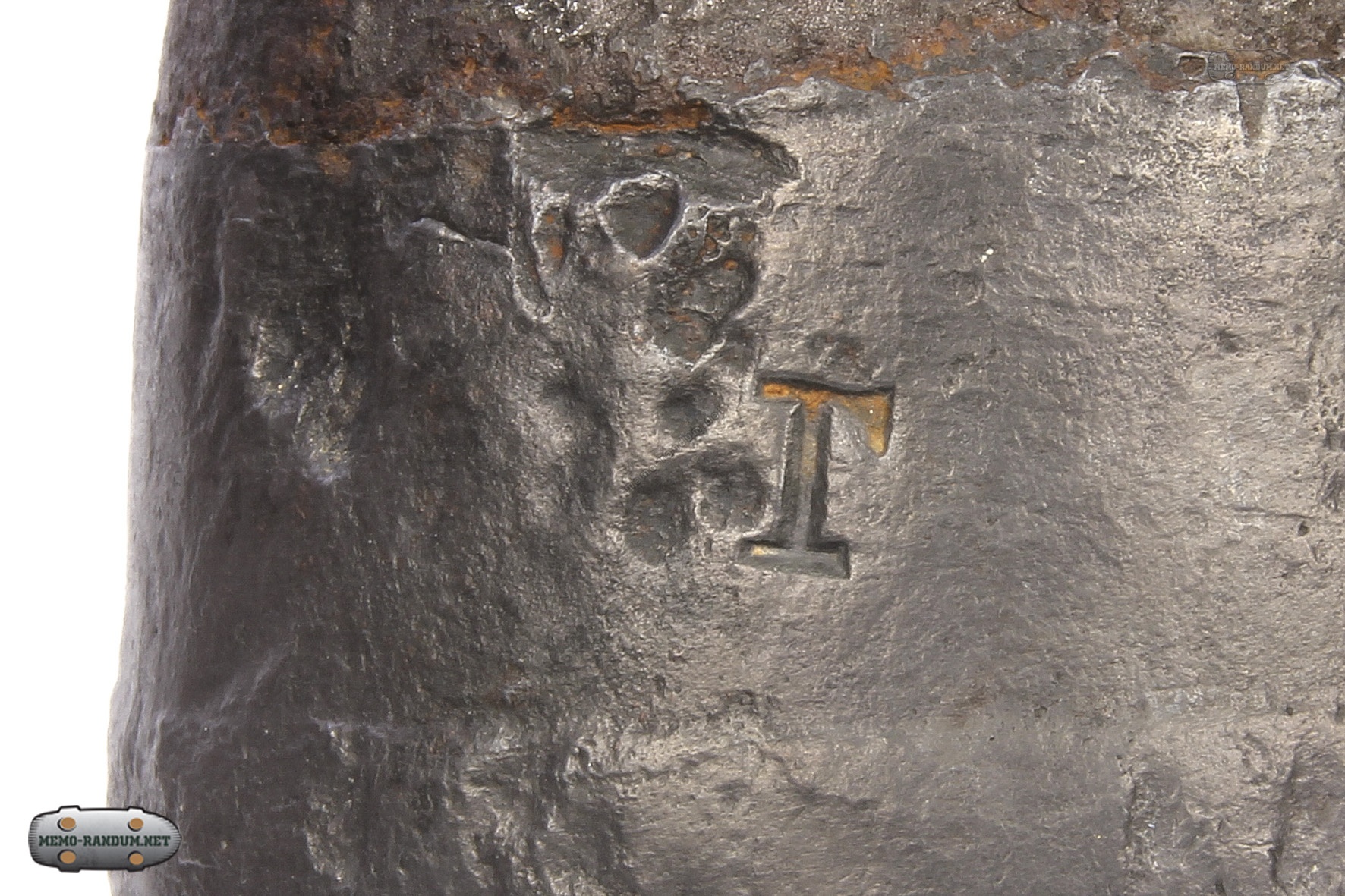

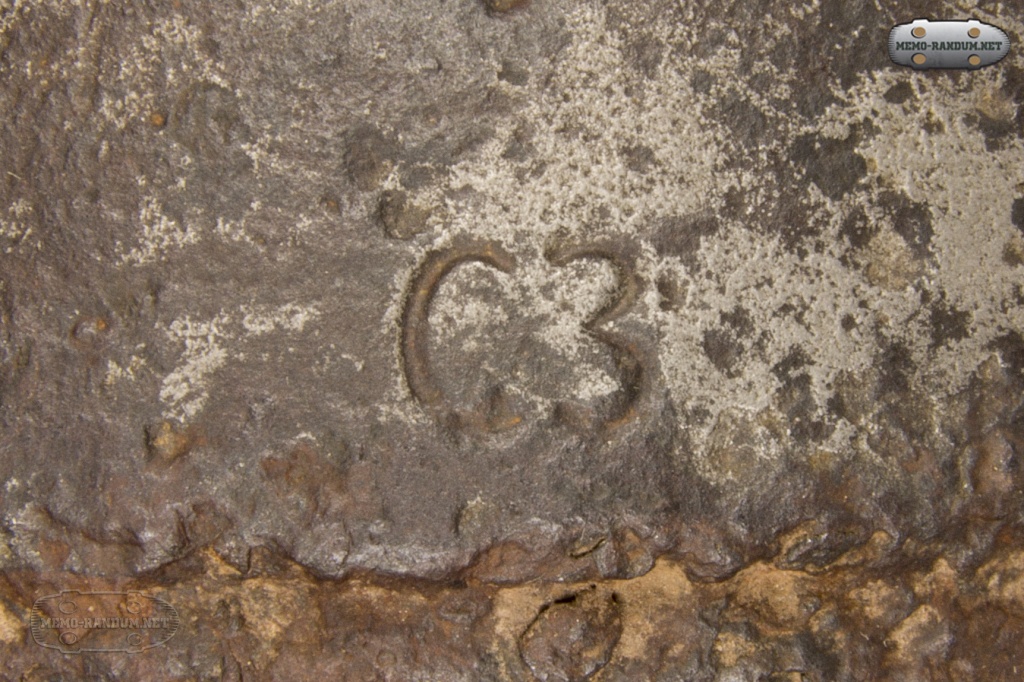

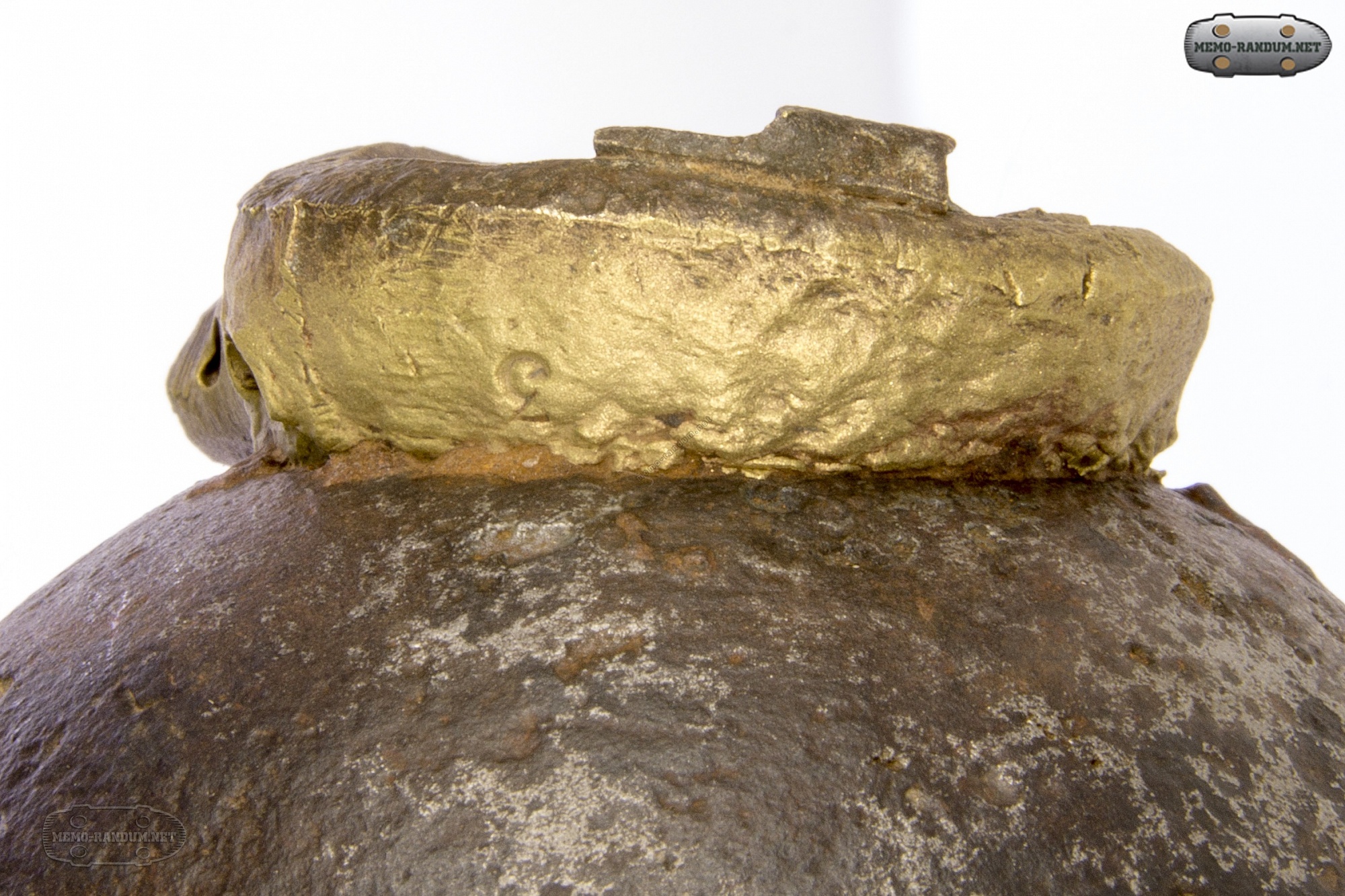

По середине ядра клеймо "СЗ", с противоположной стороны "75". на остатках трубки видно клеймо "3", с донной стороны клеймо "Т".

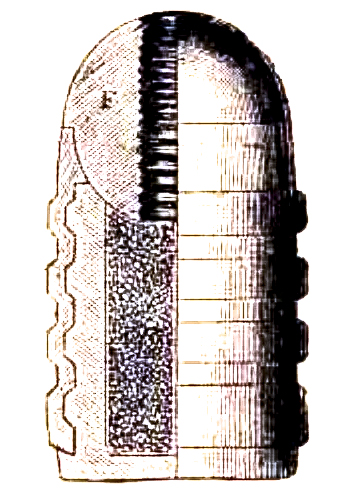

схема шарохи:
Действие снаряда

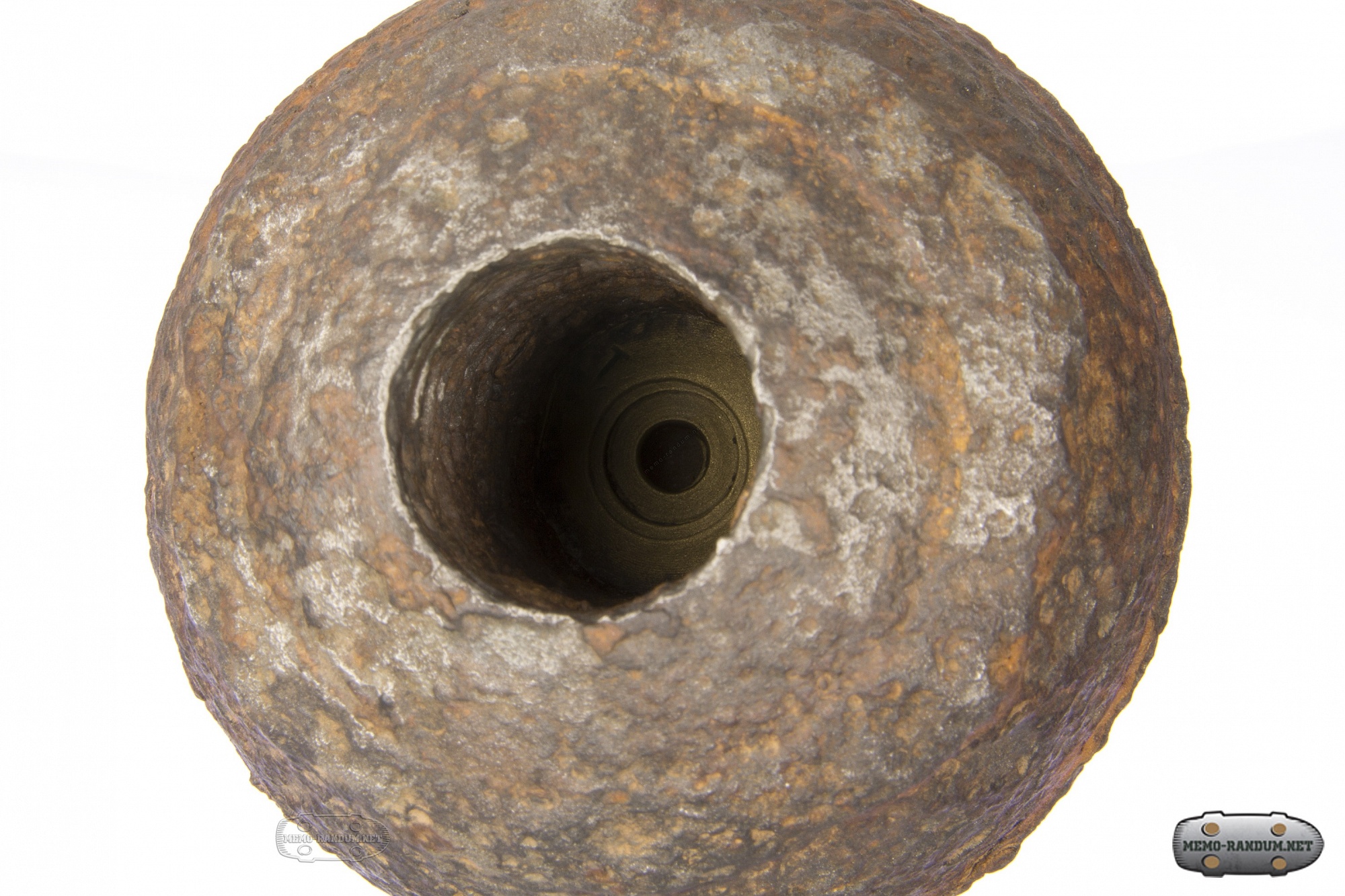

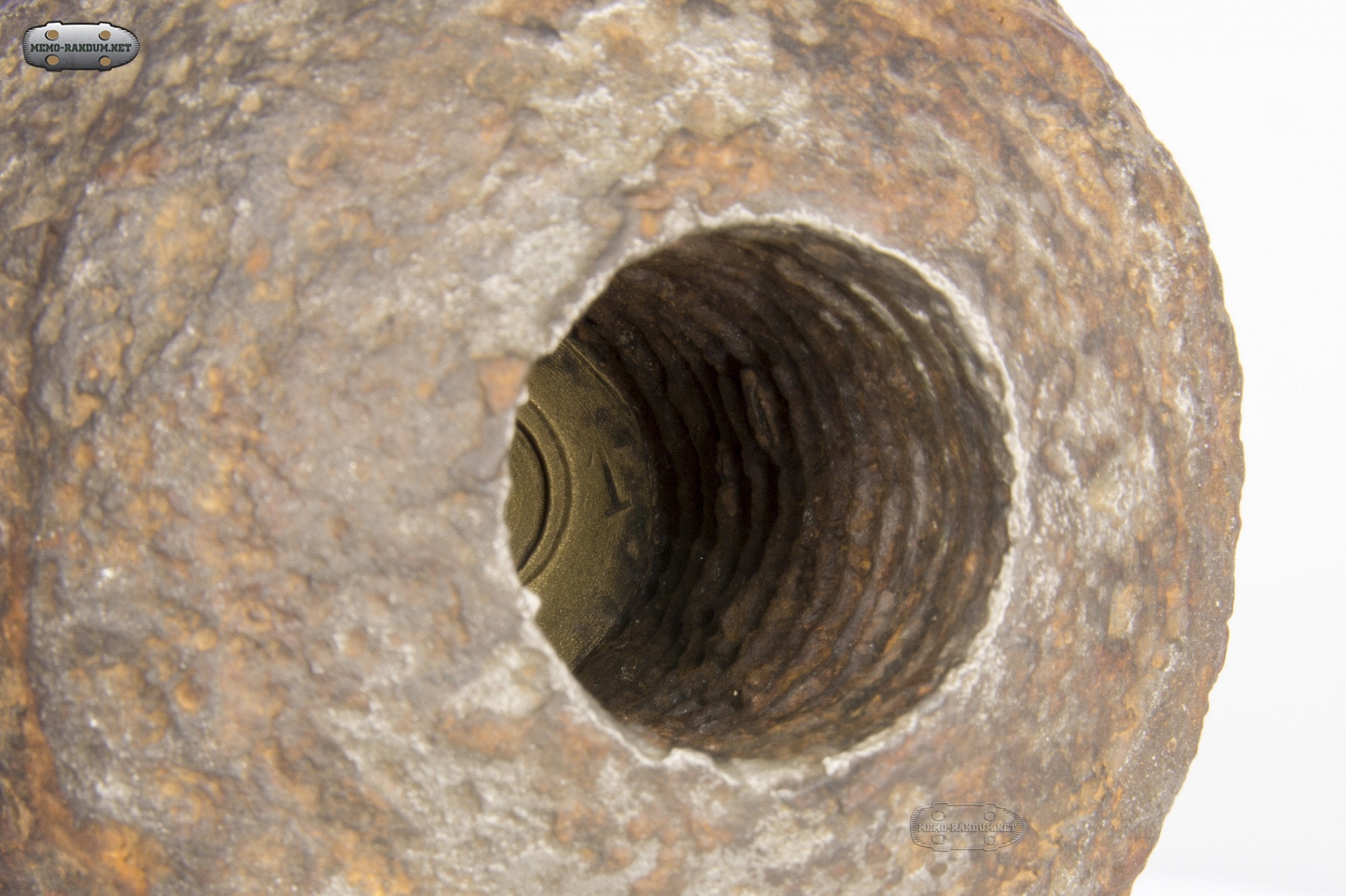

При взрыве порохового заряда шарохи ядро отделялось от корпуса и, рикошетируя, вместе с осколками корпуса и пулями поражало цель.Очень интересная информация по поводу Шарохи. Оказывается в конце канала шара устанавливалась специальная латунная заглушка с небольшим отверстием.

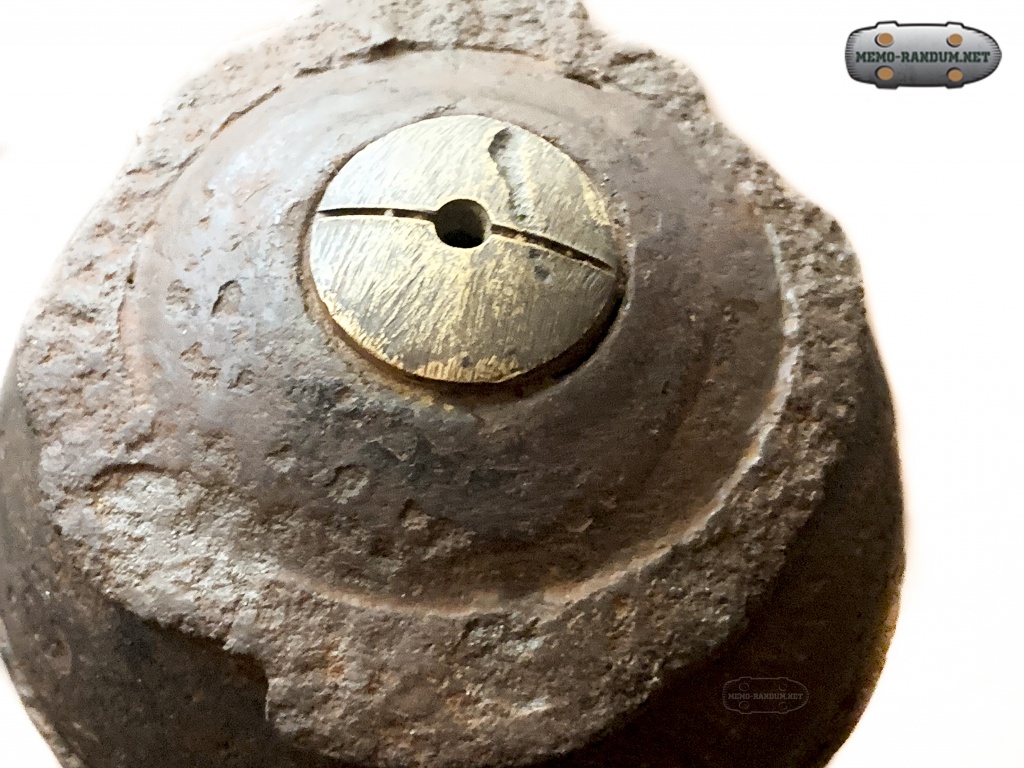

фотография заглушки нагнетающей давление в снаряде.

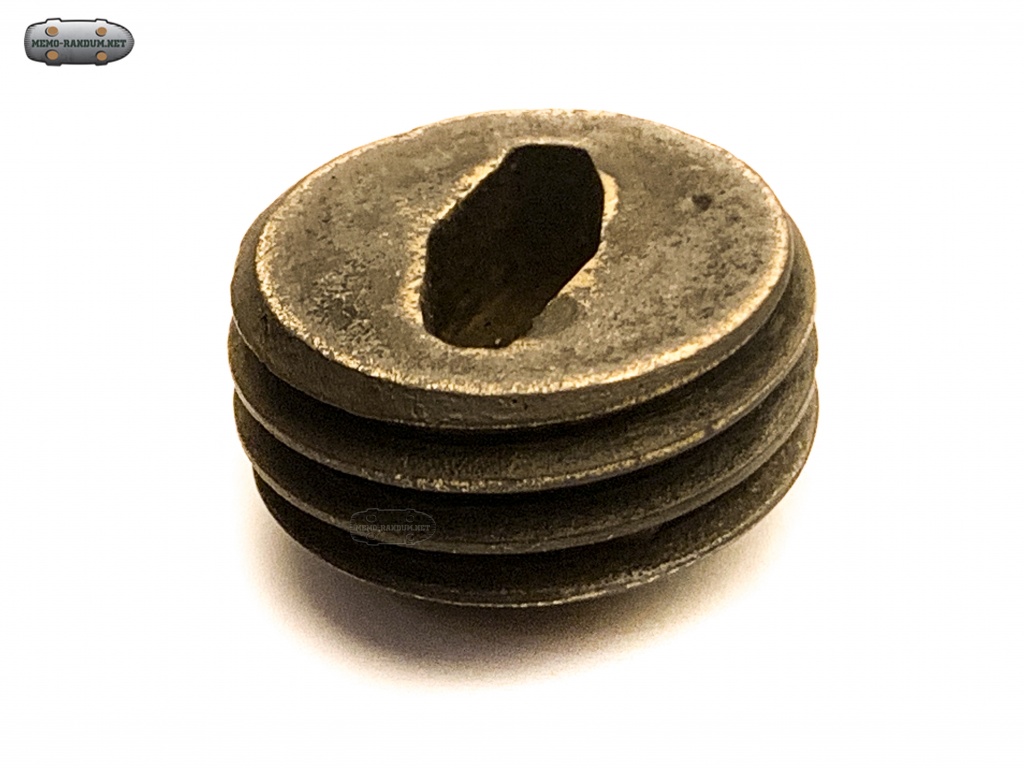

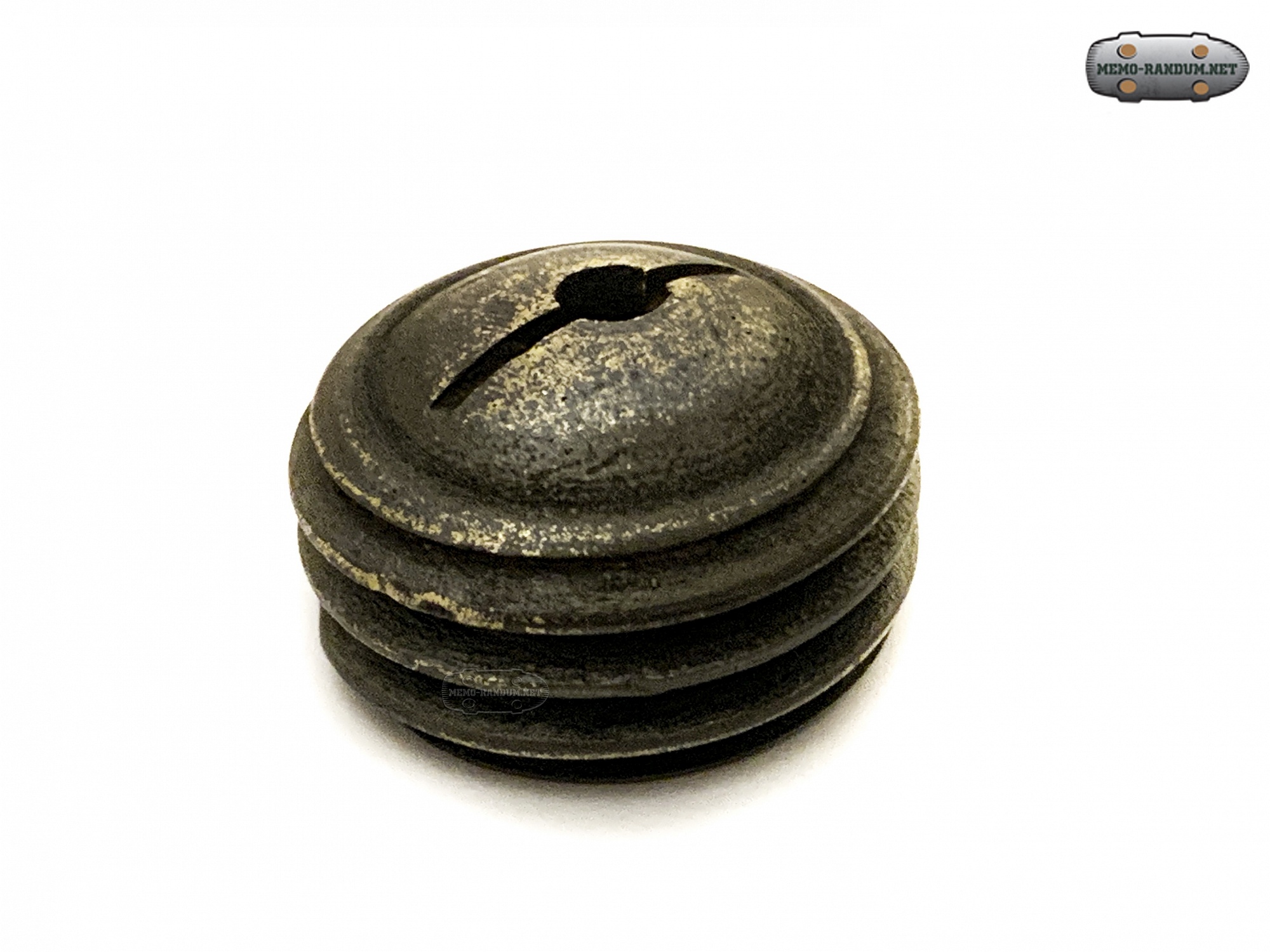

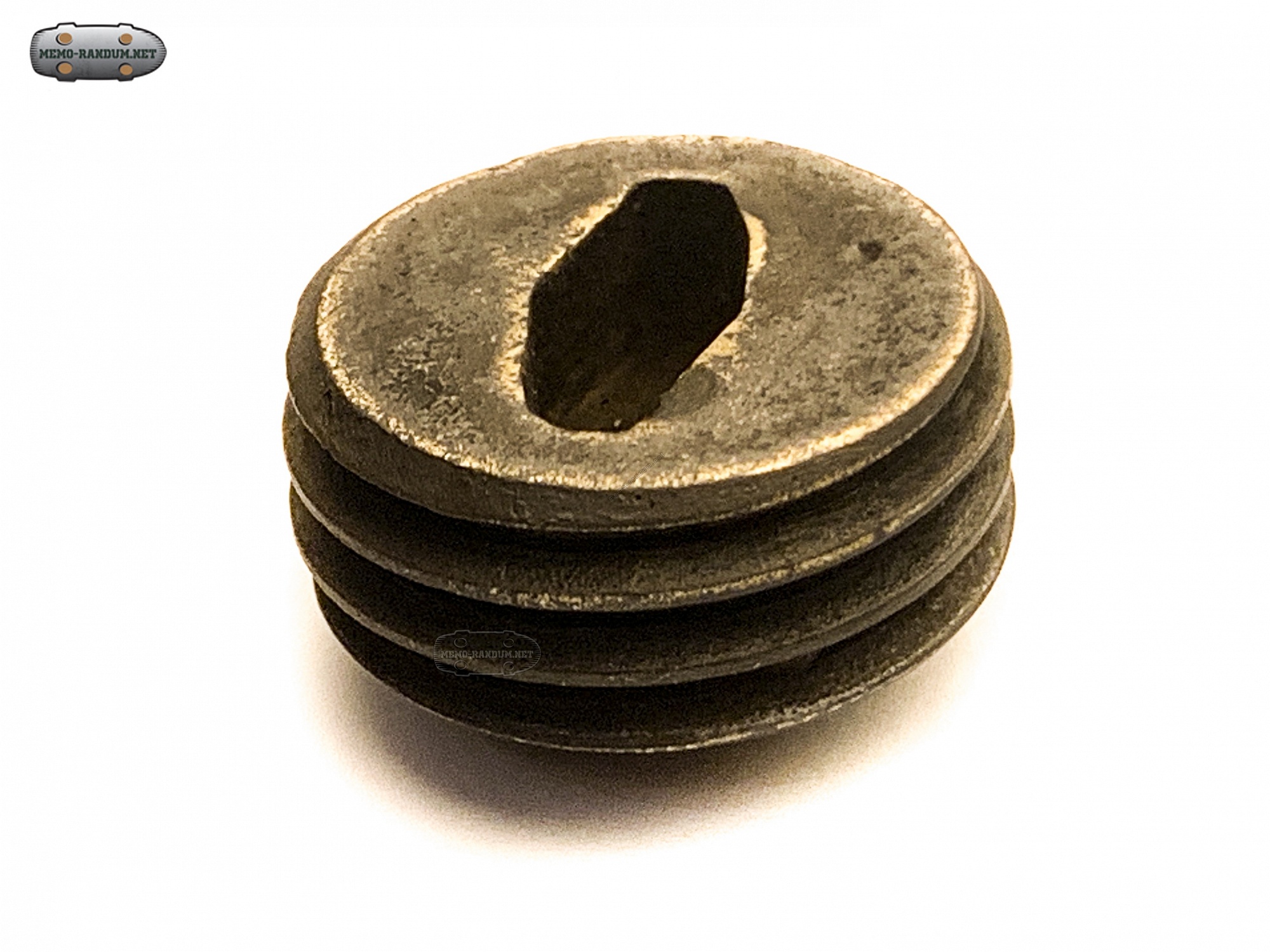

Заглушка в Шароху, вид с двух сторон.
Данная заглушка пропускала форс пламени от сработавшей ударной трубки (обр. 1863), но в свою очередь создавала избыточное давление которое помогало совершить отрыв шара от тела снаряда.

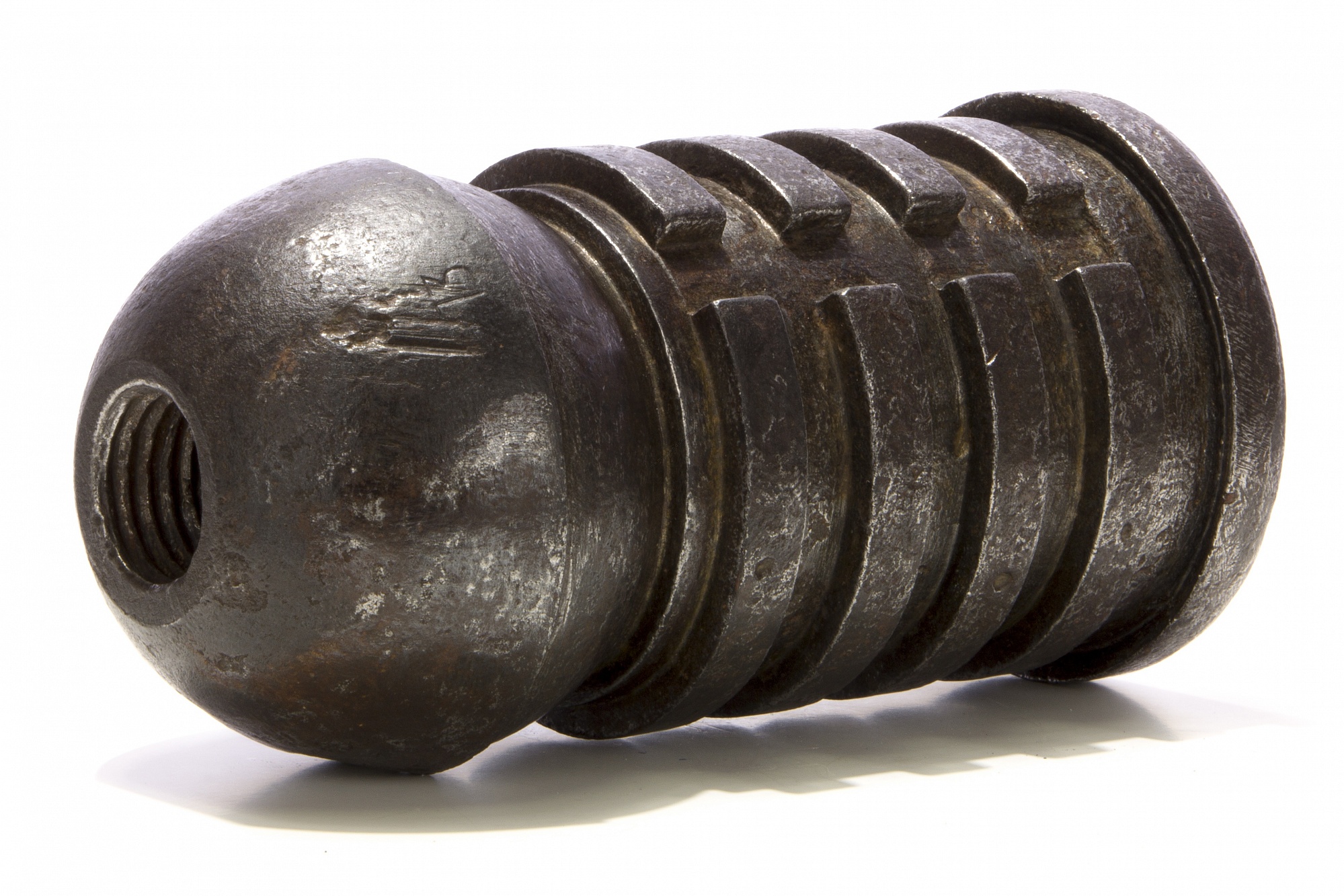

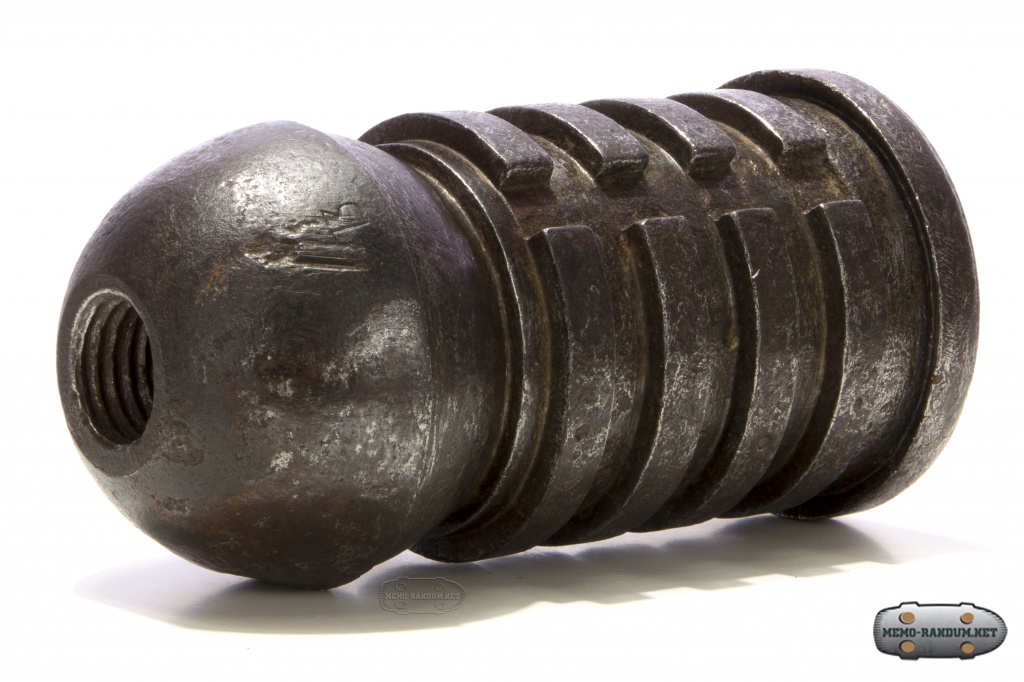

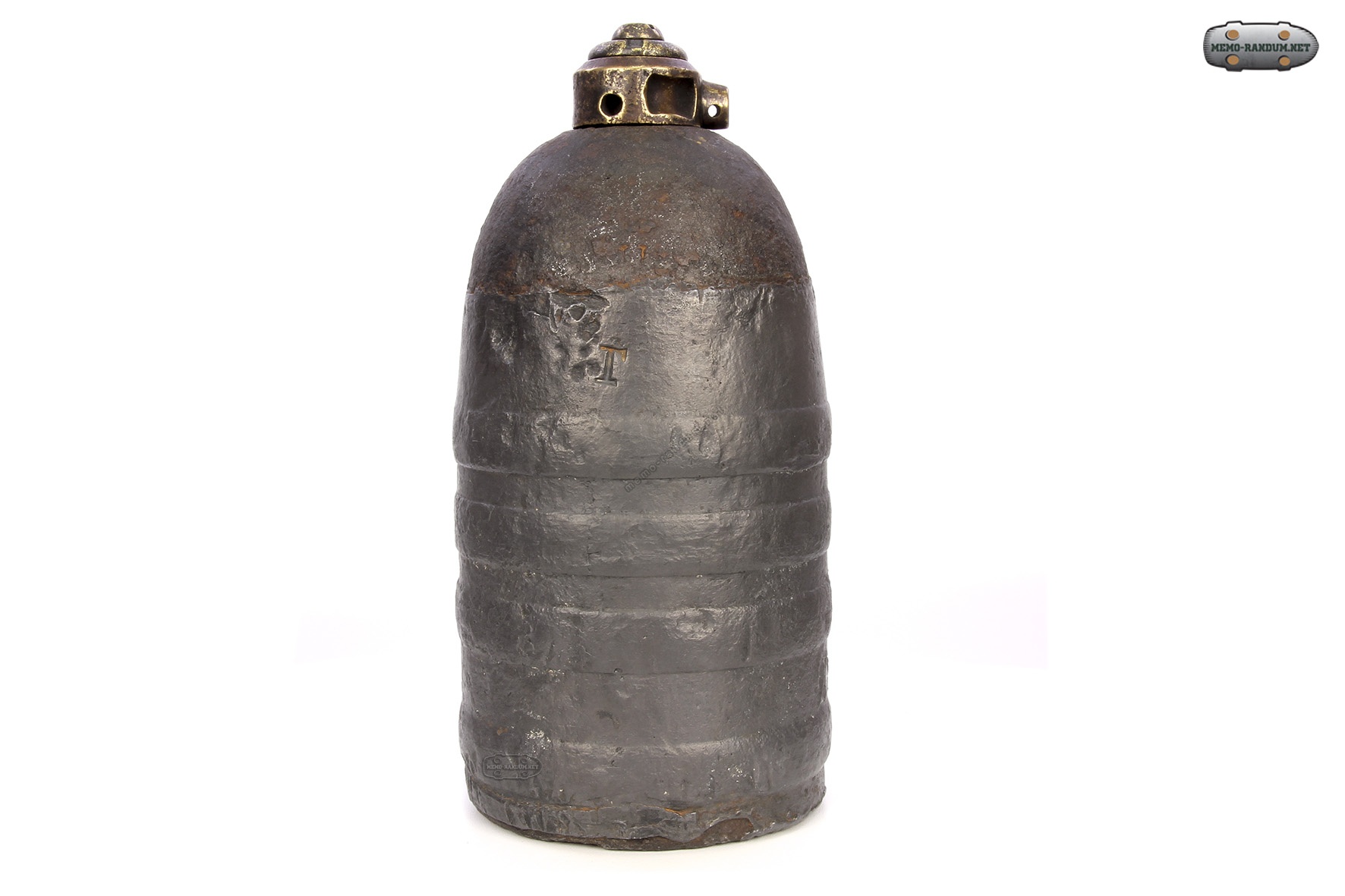

Фотография снаряда без свинцовой обливки.
