Револьвер Webley&Scott Mark 3

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.


Детальный обзор револьвера Webley&Scott Mark 3 (MK III) mod.1898

Детальный обзор револьвера Webley&Scott Mark 3 (MK III) mod.1898

Предыстория

В 1887 году на вооружение британской армии был принят револьвер Webley Mk I (Mark I), созданный фирмой «Webley & Son». К 1894 году револьвер Webley Mk I был настолько модернизирован, что было принято решение о выпуске новой модели под названием Webley Mk II (Mark II).

В 1897 году фирма «Webley & Son» была преобразована в компанию «Webley & Scott Revolver and Arms Co» путем слияния «Webley & Son» с фирмами «W.C. Scott & Sons» и «Richard Ellis & Son». К этому времени для вооруженных сил Англии была разработана и запущена в производство новая модель, получившая обозначение Webley Mk III (Mark III).

Различия от предшественников

Фактически устройство Webley Mk III было практически аналогично Mk II. Основным нововведением стало использование более совершенного выключателя фиксации барабана от револьвера Webley «WG» M 1892 и специального рычажка, при помощи которого барабан мог сниматься. Незначительные изменения коснулись также щитка рамки и рычага выбрасывателя, хотя эти детали по-прежнему подходили и к предыдущим моделям серии Webley Mark.

Конструктивно Webley Mk III представлял собой револьвер с переламывающейся для перезарядки рамкой и одновременной экстракцией всех гильз.

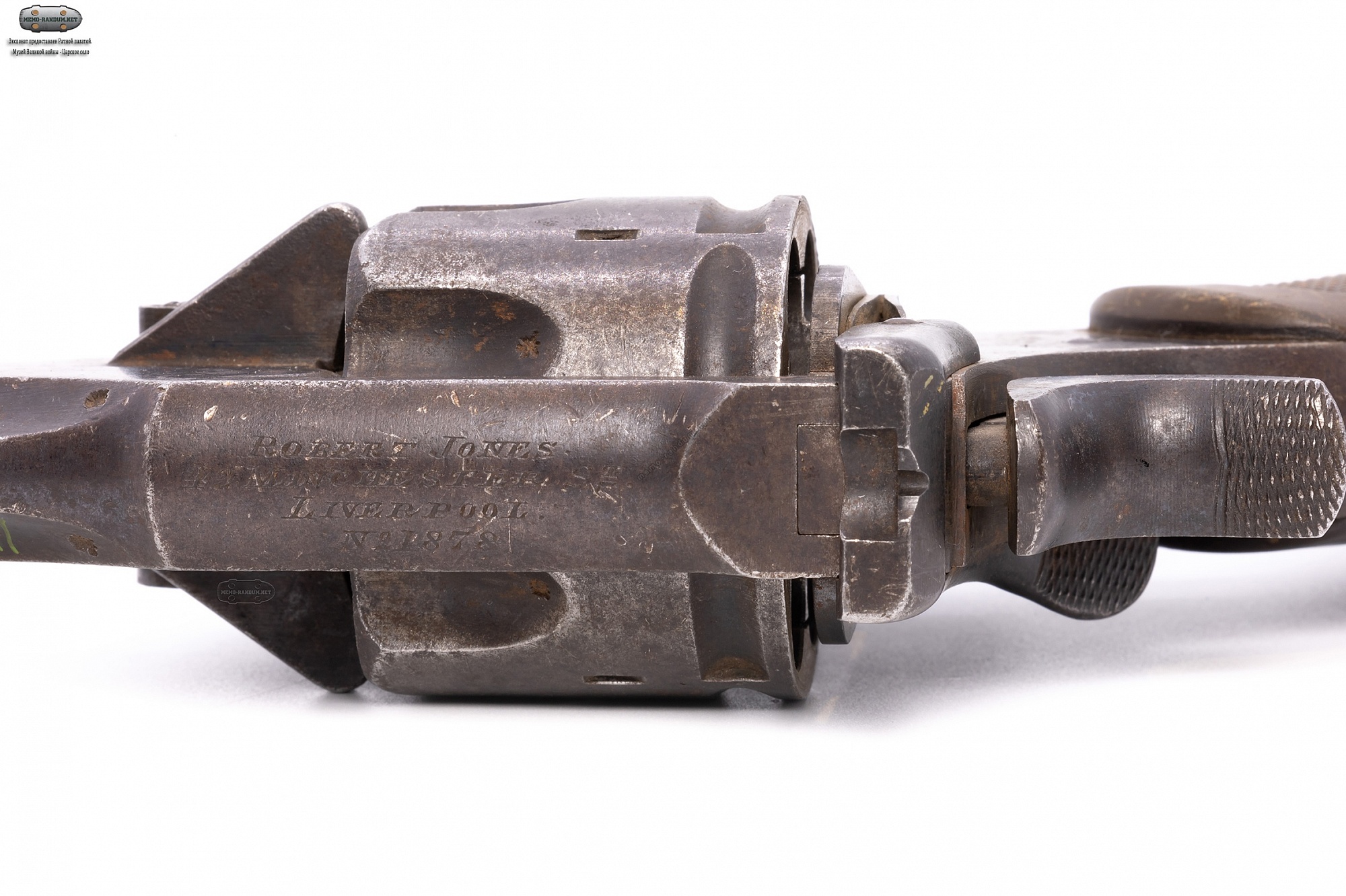

Ствол имел верхнюю планку и прилив у дульного среза с постоянной мушкой.

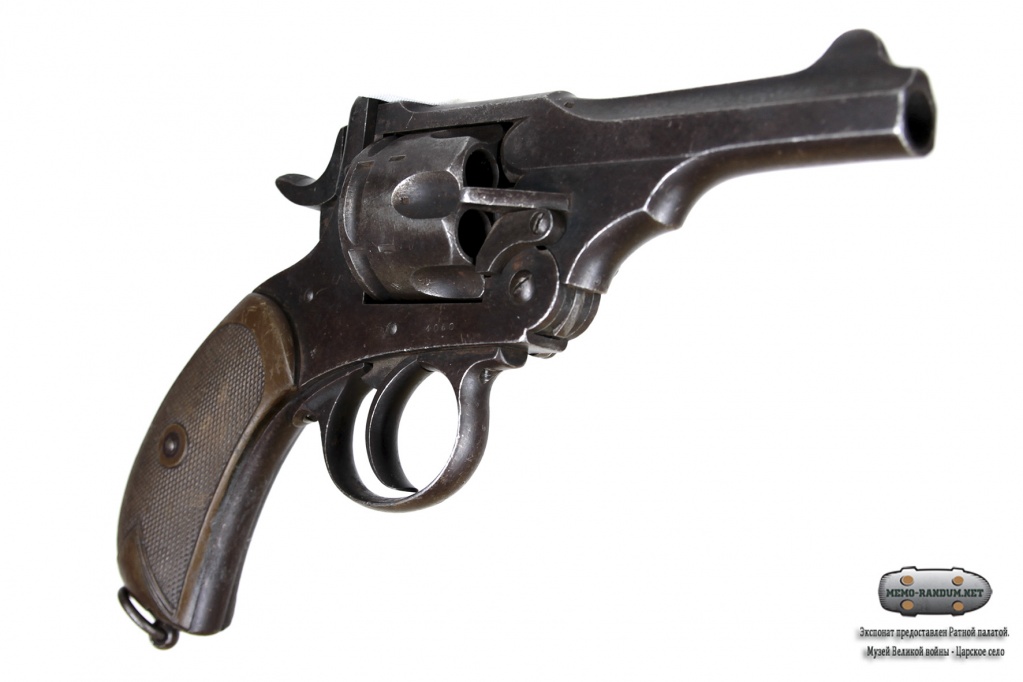

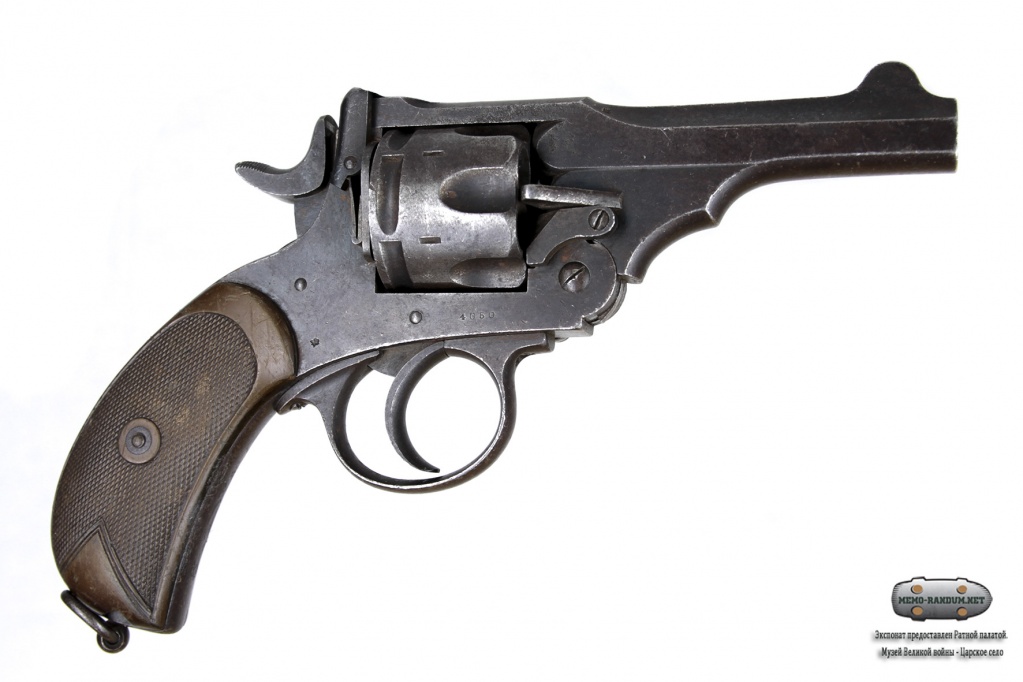

Webley&Scott Mark 3. Общий Вид

Запирание рамки осуществлялось достаточно простым замком системы Грина, имеющим вид П-образной скобы, верхней перекладиной захватывающей хвостовик верхней половины рамки. Замок управлялся рычагом на левой стороне рамки, при нажатии на который перекладина отходила назад и освобождала верхнюю часть рамки. На правой стороне рамки открыто располагалась V-образная плоская пружина замка. Конструкция задумана так, что, пока защелка не закроется, носовая часть курка не может достать до капсюля патрона.

Рукоятка имела изогнутую форму типа «птичьей головы» и кольцо для страховочного ремешка. Щечки рукоятки с мелкой насечкой изготовлены из эбонита.

ТТХ:

Калибр, мм 11.5 (.455)
Длина, мм 216
Длина ствола, мм 102
Вес без патронов, кг 0.96
Барабан, кол. патронов 6
Начальная скорость пули, м/с 183

Схема и чертёж револьвера Webley Mark 3/4

Чертёж револьвера Webley Mark3

Схема револьвера Webley Scott Mark 3


Использовалась информация с источника: http://weaponland.ru/load/revolver_webley_mk_iii_mark_iii/129-1-0-790

Основные характеристики

УСМ: двойного действия
Калибр: .455 British service; .38/200 (.38S&W)
Вес без патронов: 995 г (Mark 1 - Mark 5 со стволами 4 дюйма); 1100 г (Mark 6)
Длина: 260 мм (Mark 1 - Mark 5 со стволами 4 дюйма); 286 мм (Mark 6 со стволом 6 дюймов)
Длина ствола: 4 дюйма (101 мм) Mark 1 - Mark 5; 5 дюймов (125 мм) - некоторые Mark 3 и Mark 4; 6 дюймов (152 мм) - Mark 6
Емкость барабана: 6 патронов

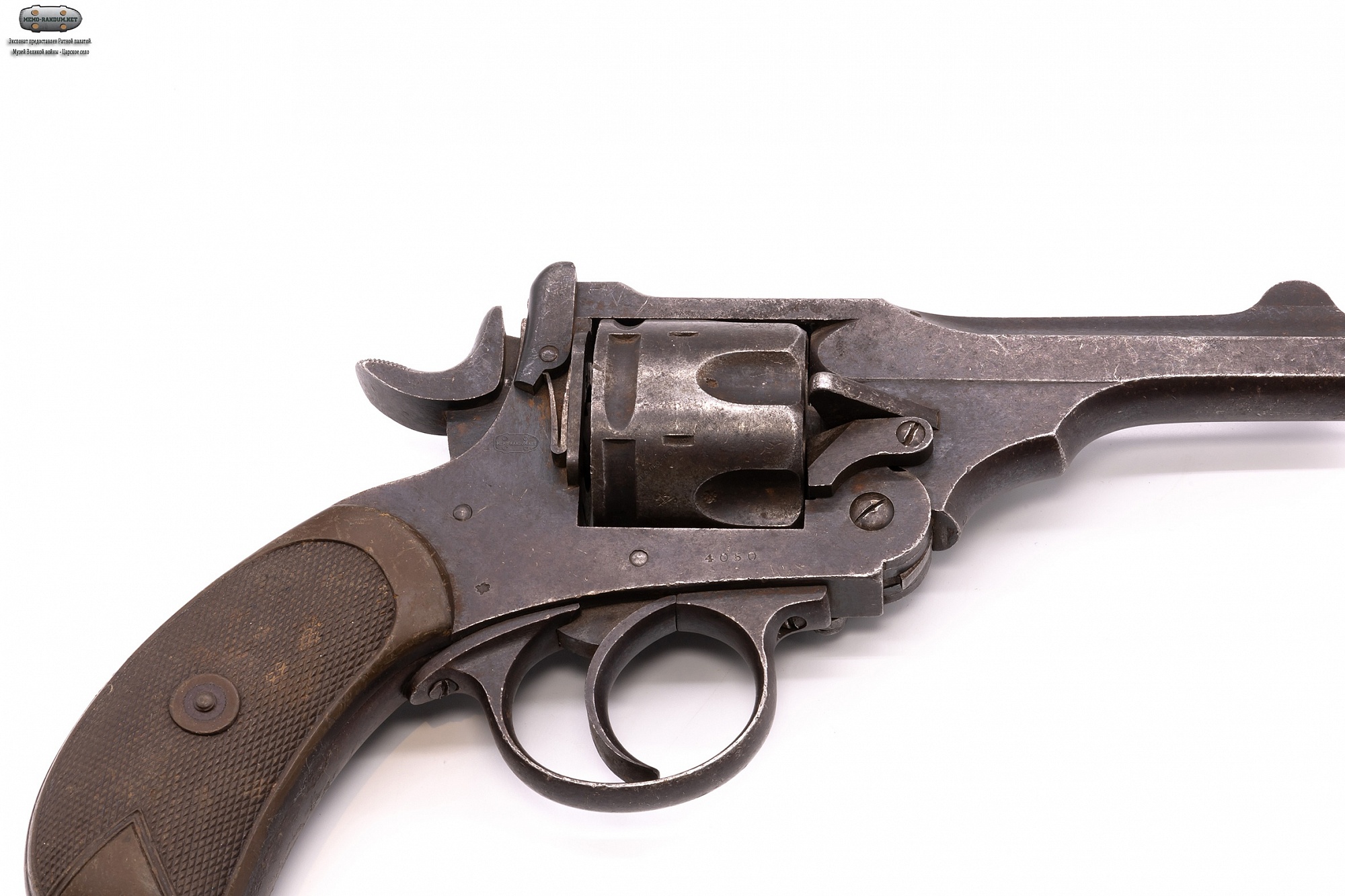

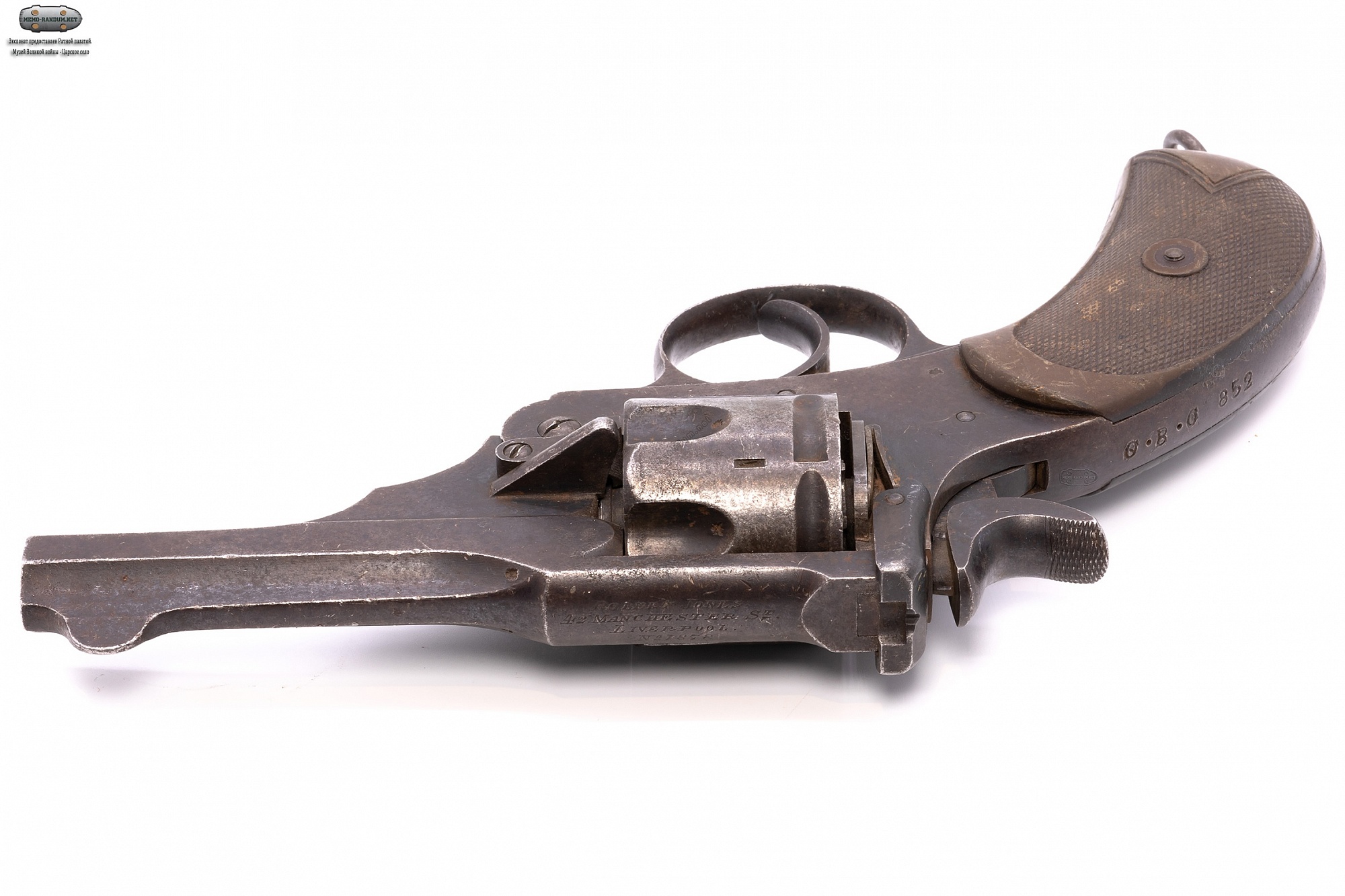

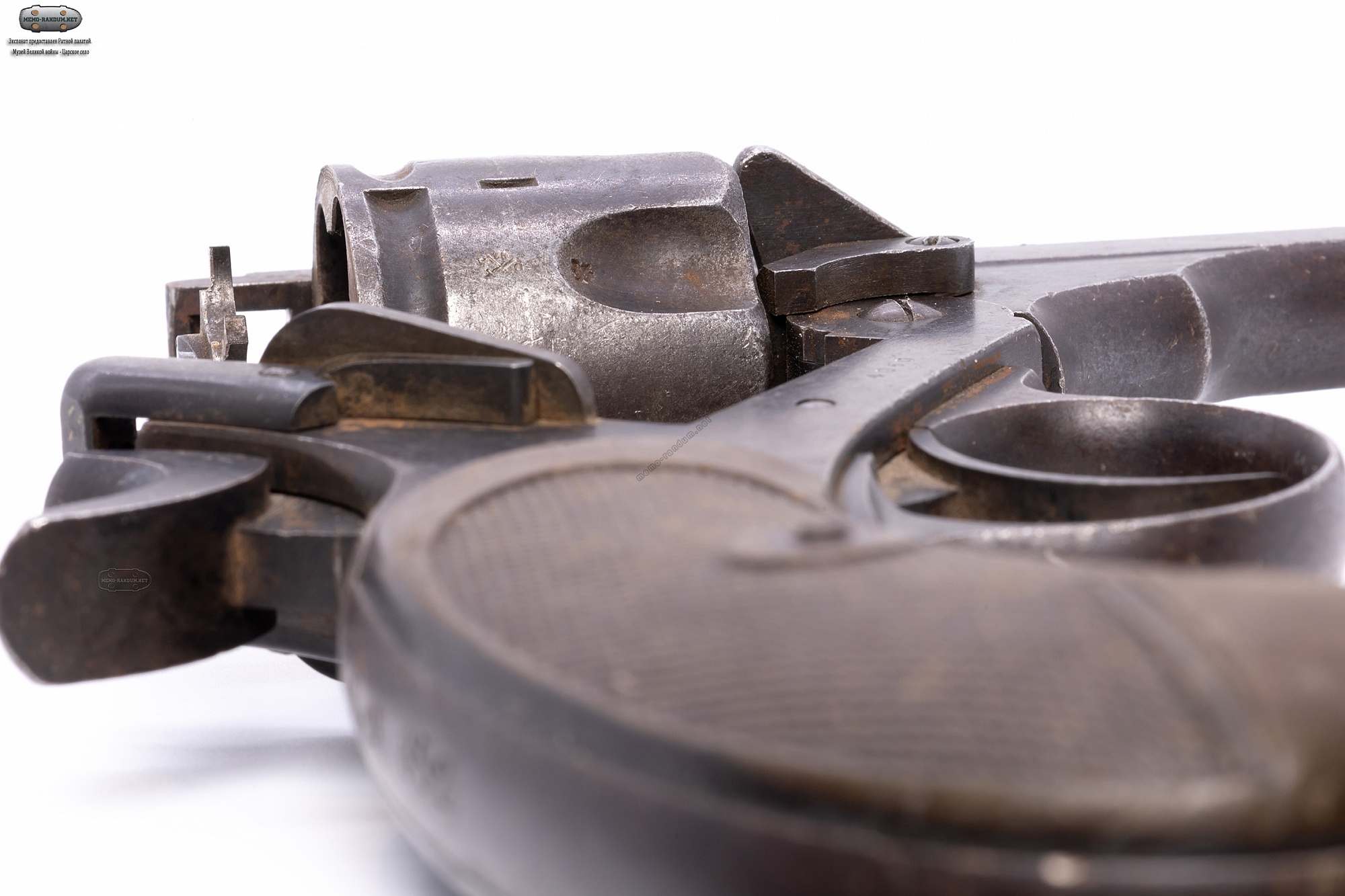

Webley&ScotMark 3 вид от курка



        Револьверы с "переламывающейся" для перезарядки рамкой английская фирма Webley & Son company (Webley & Scott Co. с 1897 года) начала производить в 1870х годах.

 В 1887 году револьвер системы Веблей-Грин (Грин - конструктор узла запирания) был принят на вооружение Британской армии, и с этого момента и вплоть до 1932 года (а де факто - вплоть до конца Второй Мировой Войны) револьверы Webley с переломной рамкой являлись основным личным оружием солдат и офицеров Британской империи, и были заменены сперва револьверами Энфильд, а затем - пистолетами Browning High Power. Следует отметить, что британцы последними отказались от револьверов с переломной рамкой. Такая схема, достаточно популярная во второй половине XIX века, обеспечивает достаточно высокую скорость перезарядки, сравнимую с таковой для револьверов с откидывающимся вбок барабаном, однако "переломная" рамка, по сравнению с цельной того же размера и веса, сложнее в изготовлении и имеет меньшую прочность. Кроме того, такая схема критична к прочности и степени износа замка рамки. Поэтому неудивительно, что британцы использовали в своих "переломных" револьверах в основном сравнительно маломощные патроны .45 и .38 калибров (патрон .455 Бритиш имел пулю массой 17.7 грамма с начальной скоростью всего около 180 м/с, что обеспечивает дульную энергию всего лишь в 288 Джоулей; патрон .38/200 разгоняет пулю весом 13.6 грамма всего до 190-195 м/с, развивая дульную энергию около 250 Джоулей, что существенно меньше, чем у других патронов аналогичного калибра - например, патрон .45АСР генерирует дульную энергию примерно 400 - 500 Джоулей, .38 Special - порядка 300-350 Джоулей, 9х19 мм Парабеллум - 500-600 Джоулей). С другой стороны, ряд поздних револьверов Webley успешно перестволивали под патроны .45АСР (с использованием плоских обойм на 3 патрона).

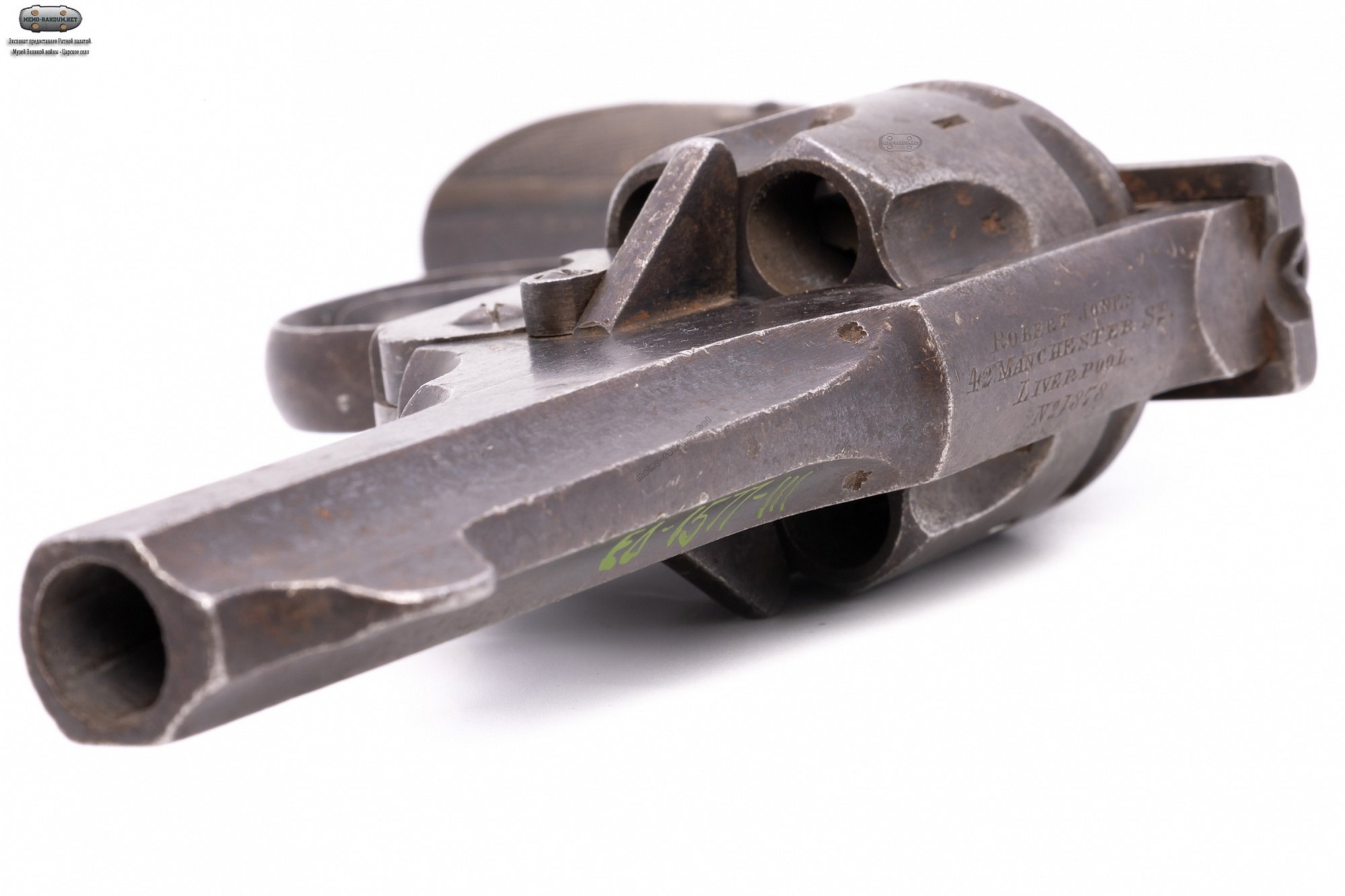

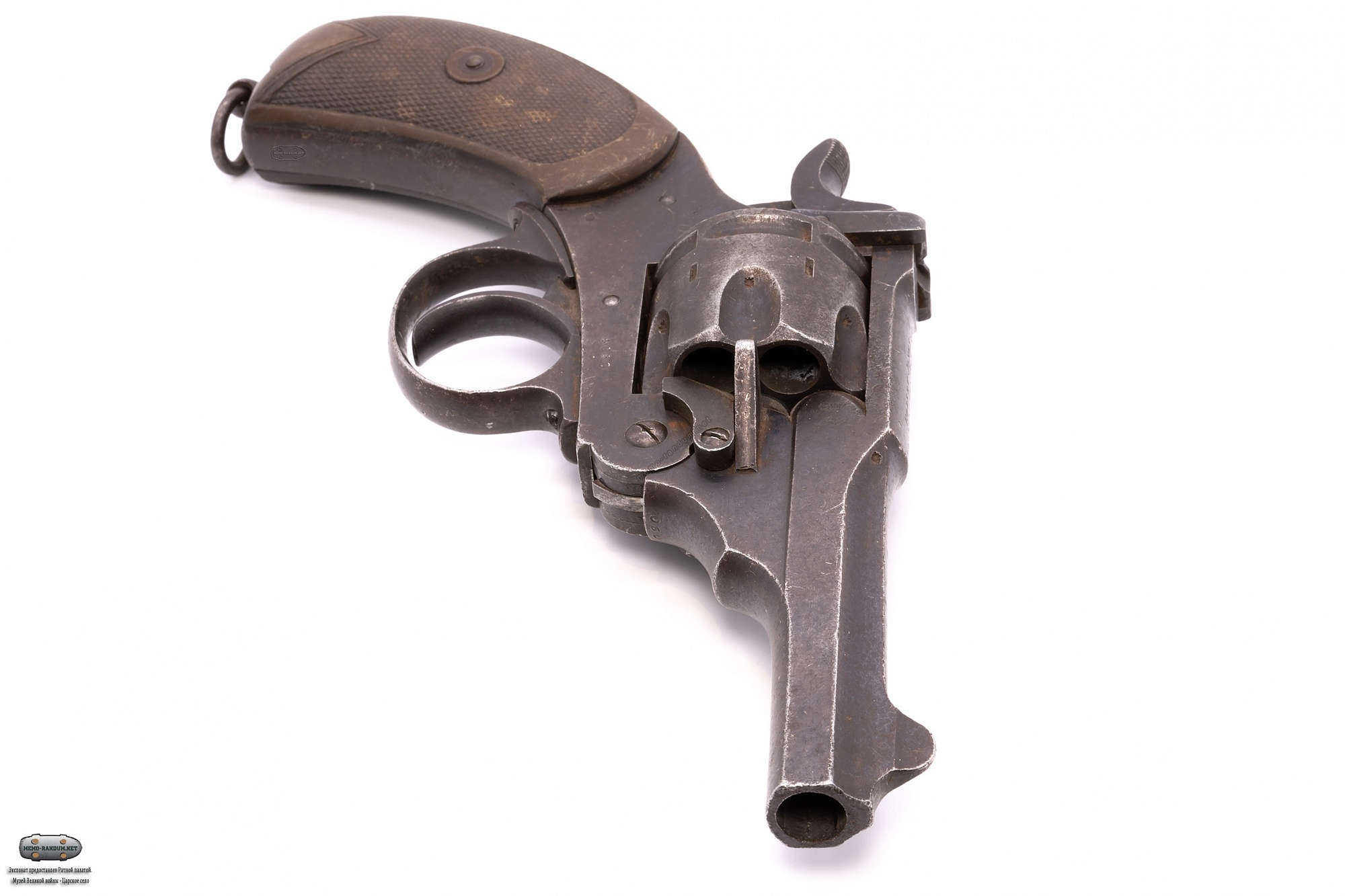

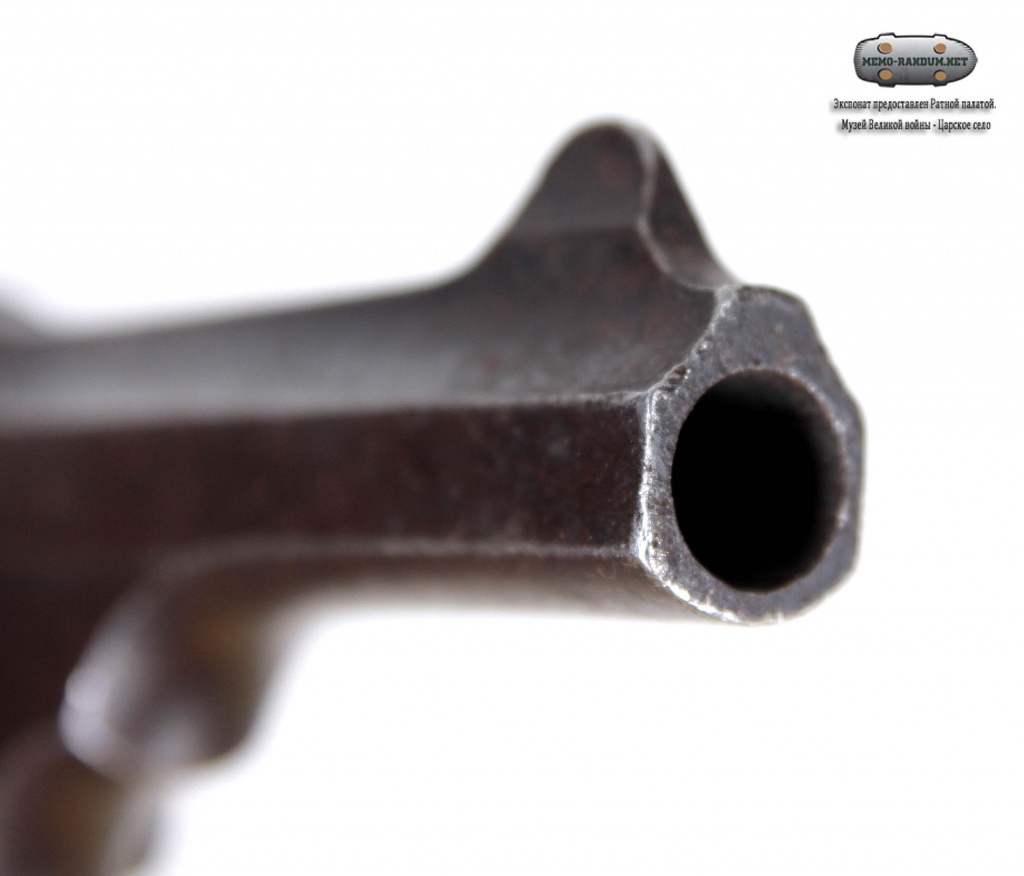

Webley&ScotMark 3 дульный срез



Конструкция

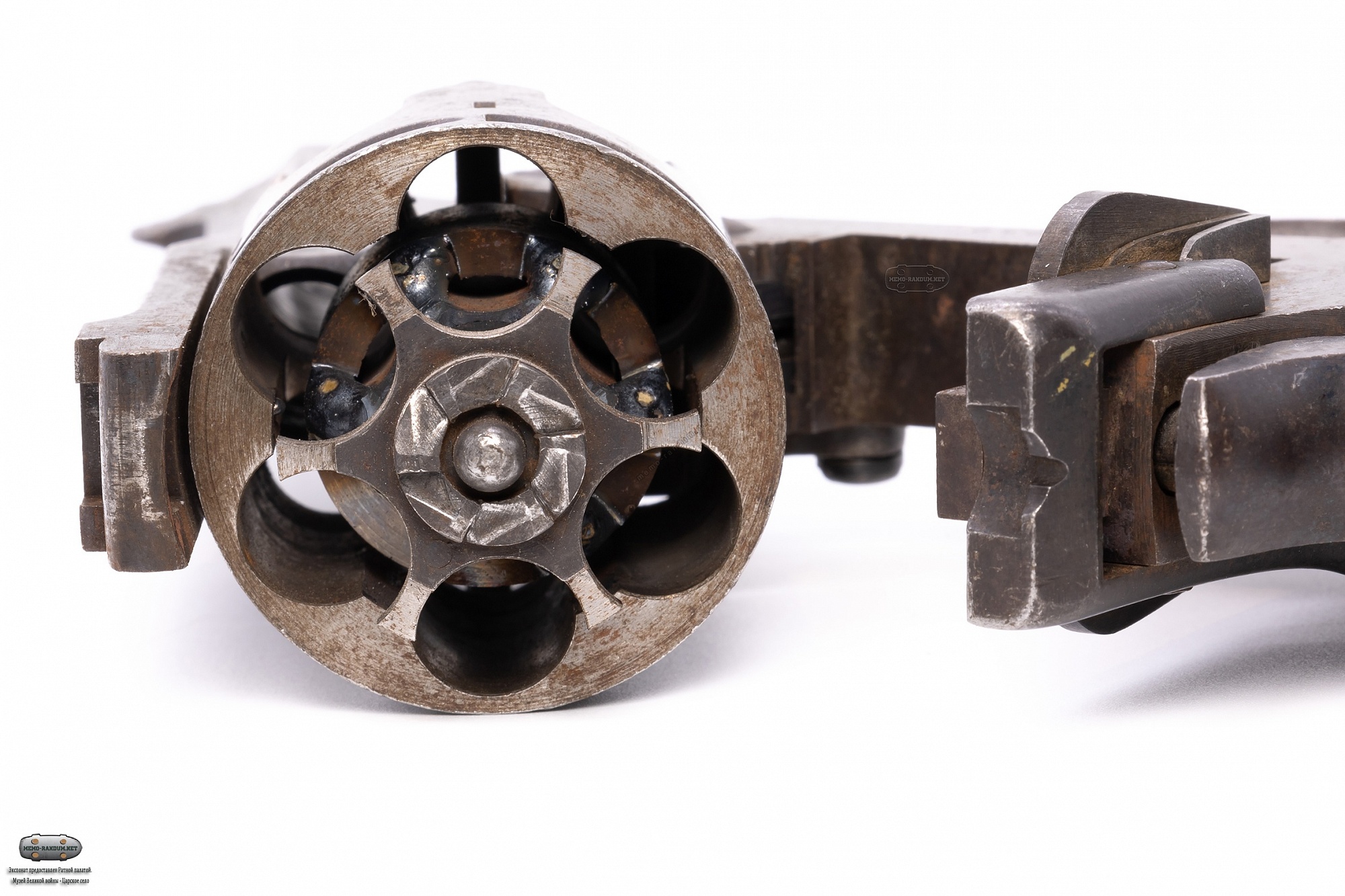

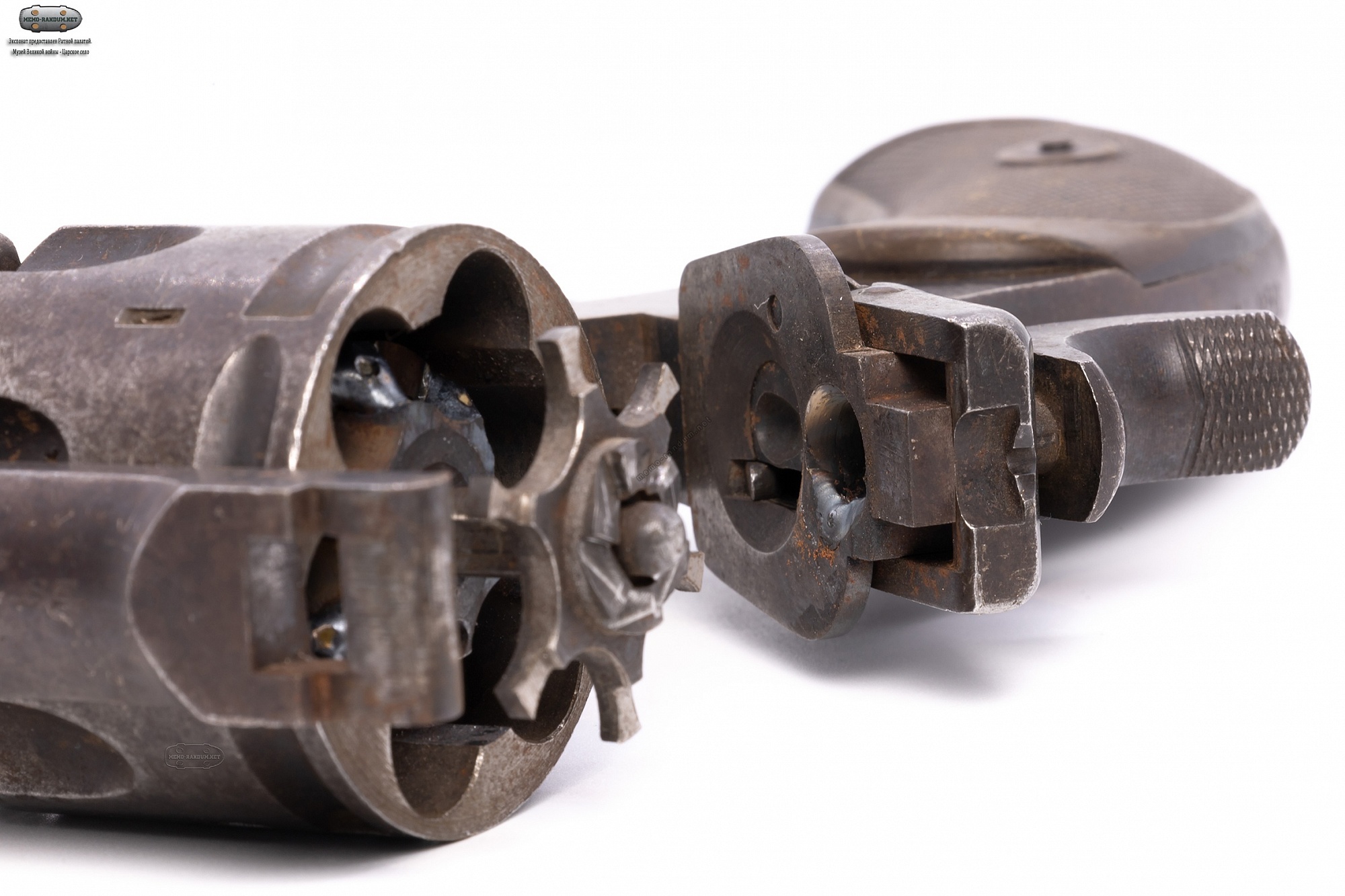

Все револьверы Webley имели ударно-спусковой механизм двойного действия, характерную рамку, "перламывающуюся" в нижней передней части. При "переламывании" автоматически задействуется экстрактор, одновременно выдвигающий из барабана стрелянные гильзы. Запирание рамки осуществляется простым замком системы Грина, имеющим вид П-образной скобы, верхней перекладиной захватывающей хвостовик верхней половины рамки. Замок управляется рычагом на левой стороне рамки, при нажатии на который перекладина отходит назад и освобождает верхнюю часть рамки. На правой стороне рамки открыто расположена V-образная плоская пружина замка.

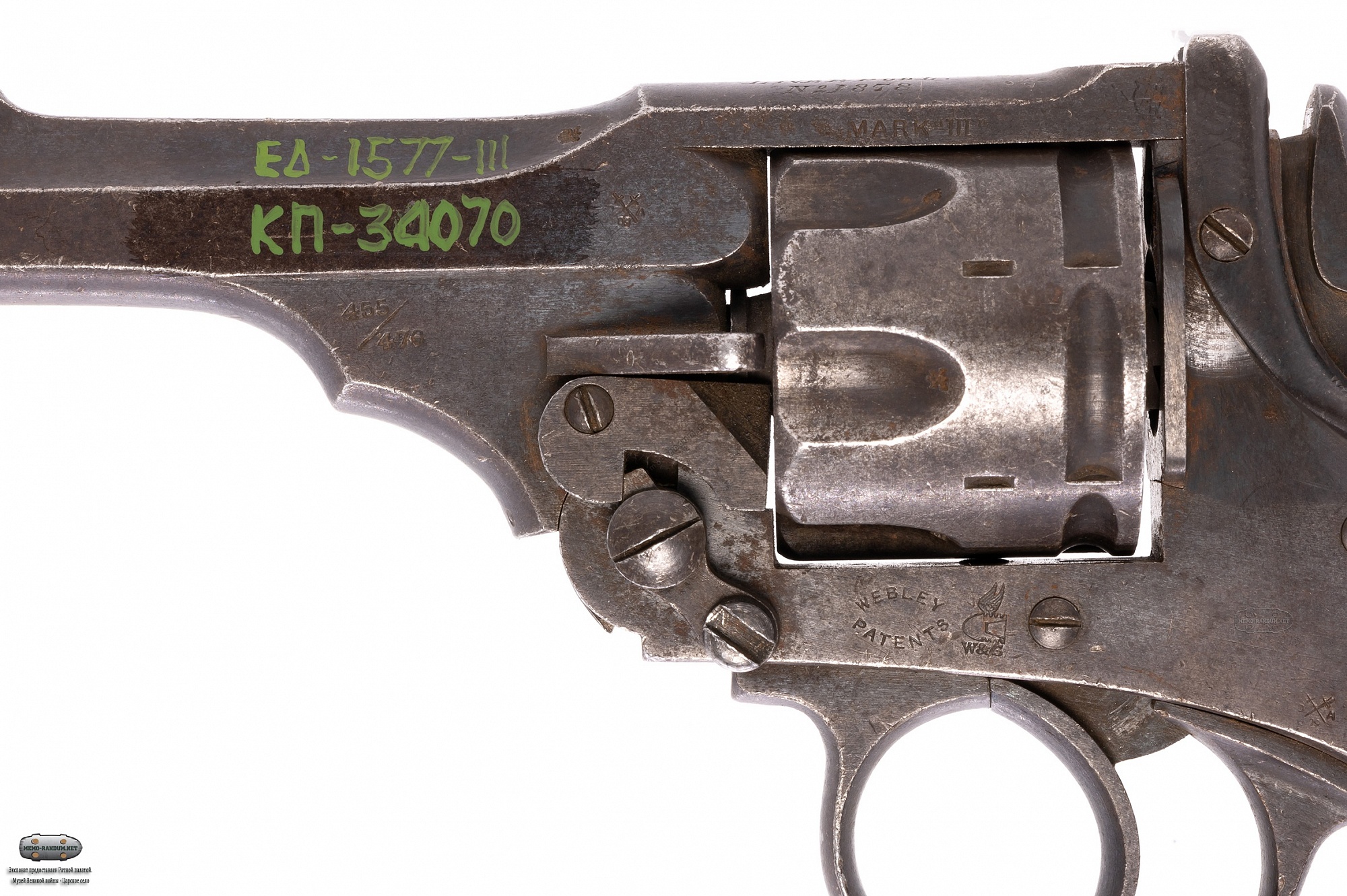

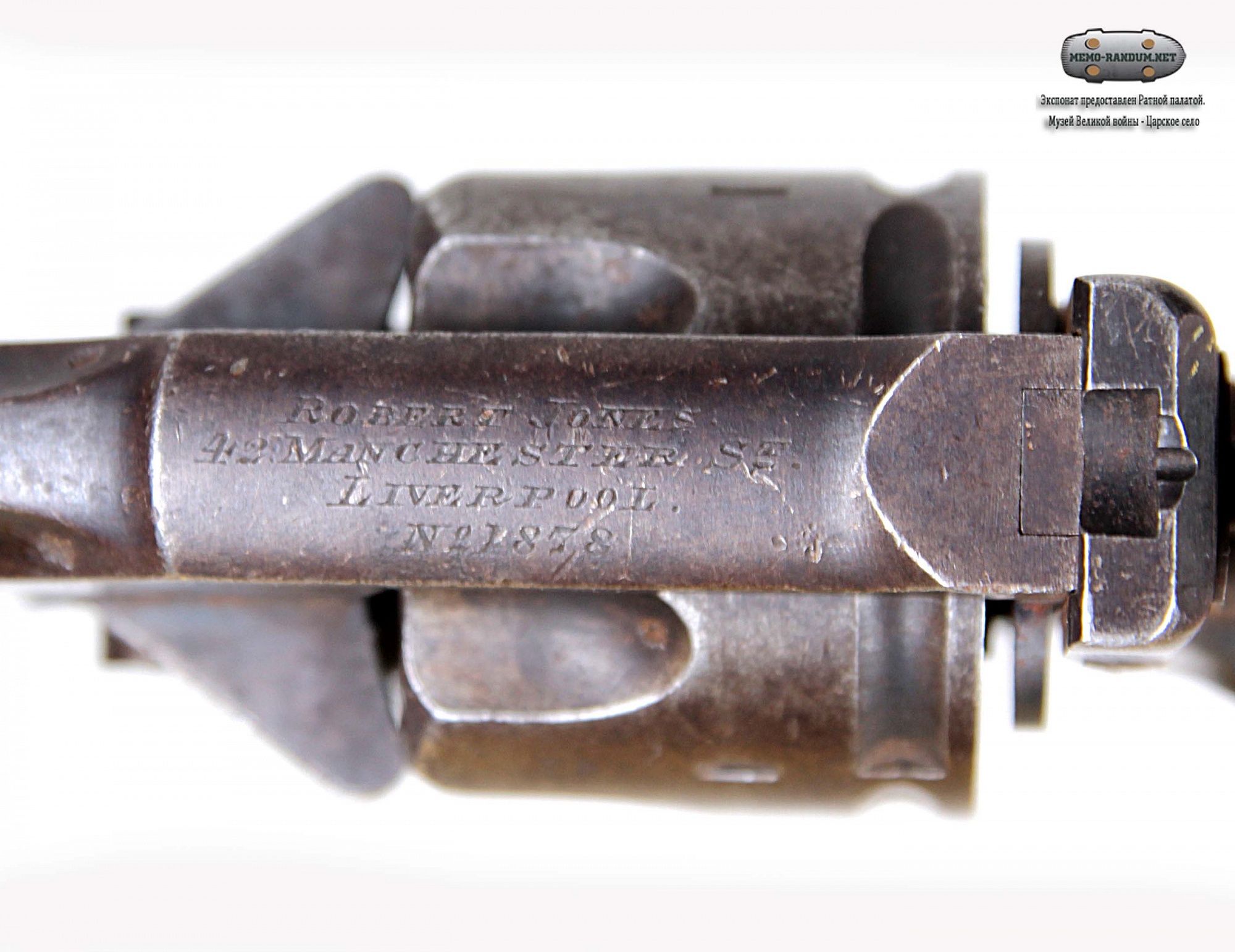

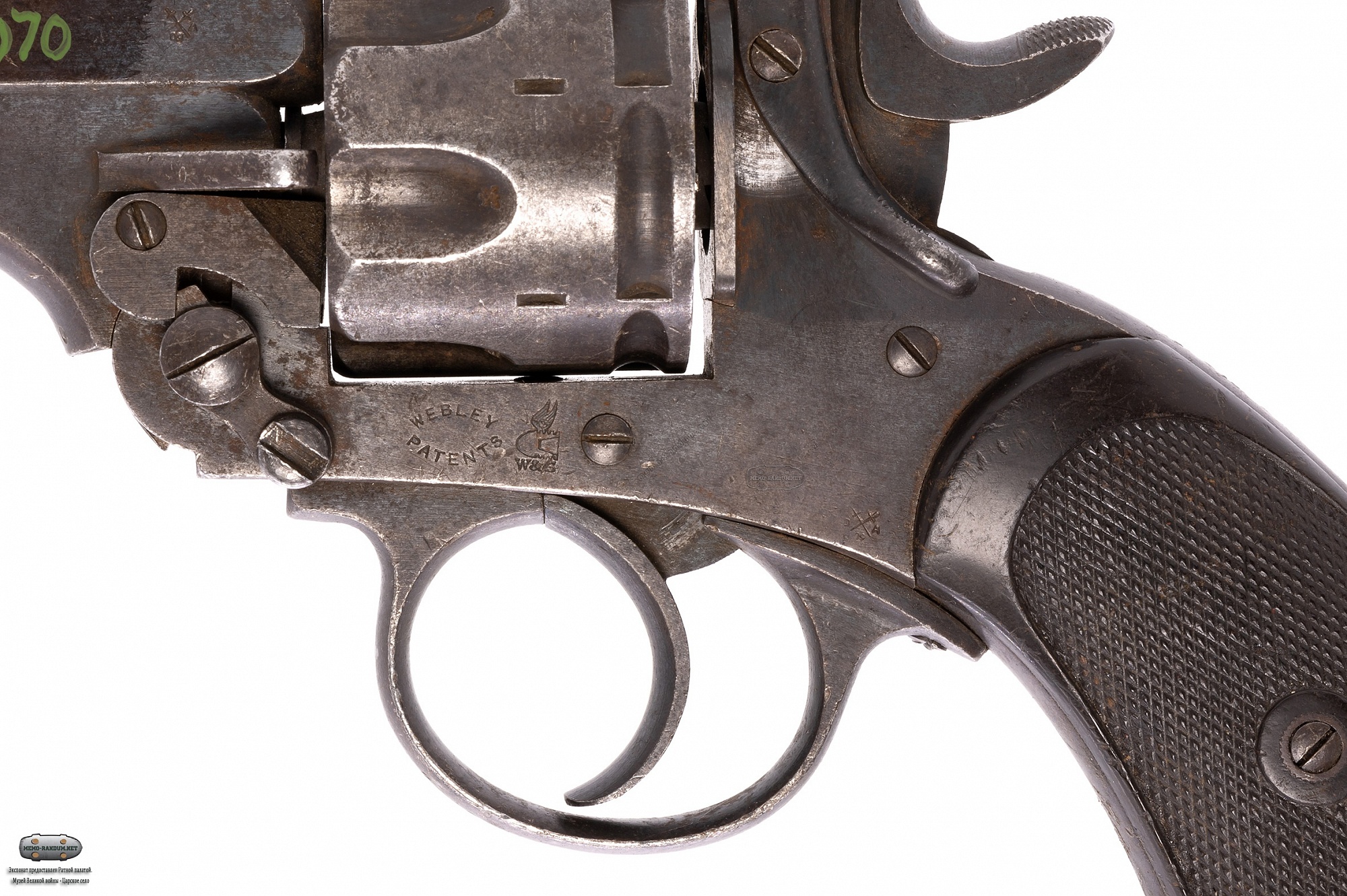

Webley&ScotMark 3 серийный номер 4050


  Револьверы Webley выпускались самых разных размеров и под разные патроны, ниже описаны только модификации, официально сосоявшие на вооружении в Британской Империи.
        Webley revolver, .455, Mark 1. Принят на вооружение в 1887 году, рассчитан под патроны с дымным порохом. Ствол длиной 4 дюйма (101 мм), рукоятка в форме "птичьей головы".
        Webley revolver, .455, Mark 2. Принят на вооружение в 1894 году, как развитие Mark 1. В казенной части рамки добавлена съемная стальная пластина, усилен курок, рукоятка сделана более округлой формы.
        Webley revolver, .455, Mark 3. Принят на вооружение в 1894 году, отличался от Mark 2 улучшенным замком барабана, кроме того, барабан стал съемным (для чистки). С 1905 часть револьверов стали выпускать со стволом длиной 5 дюймов (125 мм).
        Webley revolver, .455, Mark 4. Принят на вооружение в 1899 году, отличался от предшественника использованием сталей других марок, облегченным и уменьшенным курком и увеличенными долами барабана. С 1905 часть револьверов стали выпускать со стволом длиной 5 дюймов (125 мм).
        Webley revolver, .455, Mark 5. Принят на вооружение в 1913 году. Mark 5 предназначался для использования патронов с бездымным порохом (кордитом) и имел соответственно усиленный и увеличенный барабан.
        Webley revolver, .455, Mark 6. Принятый на вооружение в 1915 году, Mark 6 стал венцом серии револьверов Webley. Он отличался измененной, более угловатой формой рукоятки, стволом длиной 6 дюймов (152 мм), мушка была выполнена как отдельная деталь и крепилась к основанию шпилькой. Производство Mark 6 для нужд Британских Вооруженных Сил на фирме Веблей продолжалось до 1921 года, затем оно было передано королевской оружейной фабрике в Энфилде, где продолжалось до 1932 года, когда на вооружение был принят револьвер Enfield No.2 .38 калибра. Тем не менее, револьвер Mark 6 успешно прослужил Британской Империи обе мировых войны.
        Webley revolver, .38, Mark 4. Официально принятый на вооружение в 1942 году, первоначально этот револьвер являлся уменьшенной копией револьвера .455 Mark 6 под патрон .38 S&W, разработанной в 1923 году фирмой Веблей как оружие для полиции и гражданских нужд. Интересно, что официально с вооружения в Британских ВС этот револьвер был снят аж в 1963 году.

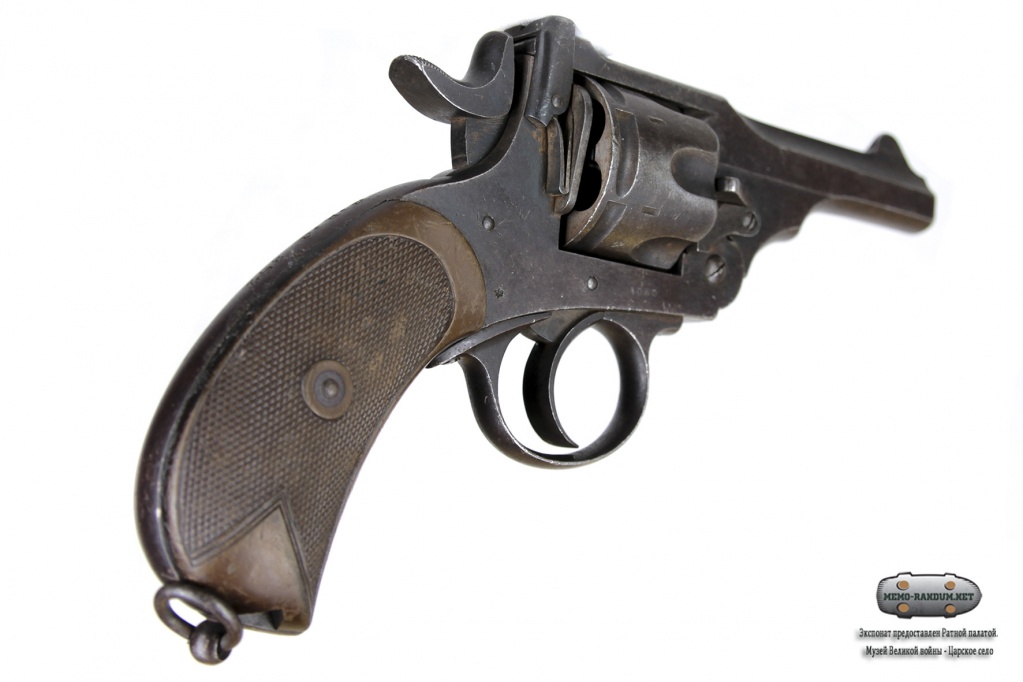

Webley&ScotMark3 фото 360

Экспонат размещен в
Государственном музей-заповеднике Царское Cело в Государевой Ратной палате,
первом в современной России музее, посвящённом Первой мировой войне.

ГМЗ «Царское Село»
