Револьвер «Пепербокс» Лефоше. Шесть стволов под патрон калибра 7-мм.

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ  (Lefaucheux) шестиствольный

Техника:
литье, механическая обработка, чернение, сборка.
Общая длина
12 см.
Длина ствольного блока
4,6 см
Калибр
7 мм

Револьвер «Пепербокс» Лефоше Lefaucheux. Шесть стволов расположенных в барабане под патрон калибра 7-мм Лефоше.

приблизительные годы производства с 1860-1870 гг.

Револьвер «Пепербокс» Лефоше. Шесть стволов под патрон калибра 7-мм.

Револьвер карманный (жилетный) системы Ле Фоше (Lefaucheux) шестиствольный, под шпилечный патрон, Бельгия, Льеж, 60-70-е гг. 19 -го века.

материал: Сталь, железо, дерево.

Техника: литье, механическая обработка, чернение, сборка.

Размеры:

Общая длина 12 см.

Длина ствольного блока 4,6 см

Калибр 7 мм

Револьвер «Пепербокс» Лефоше. Шесть стволов под патрон калибра 7-мм.

Пистолет состоит из 6-ти ствольного блока, рамы и рукояти. Ствольной блок стальной, цельнолитой, стволы закругленные в верхней части. Ствольной блок установлен на центральной оси рамы, фиксируется со стороны дульных срезов, по середине, с помощью накладки и винта. В задней части рамки отлит круглый фартук для запирания гильз.

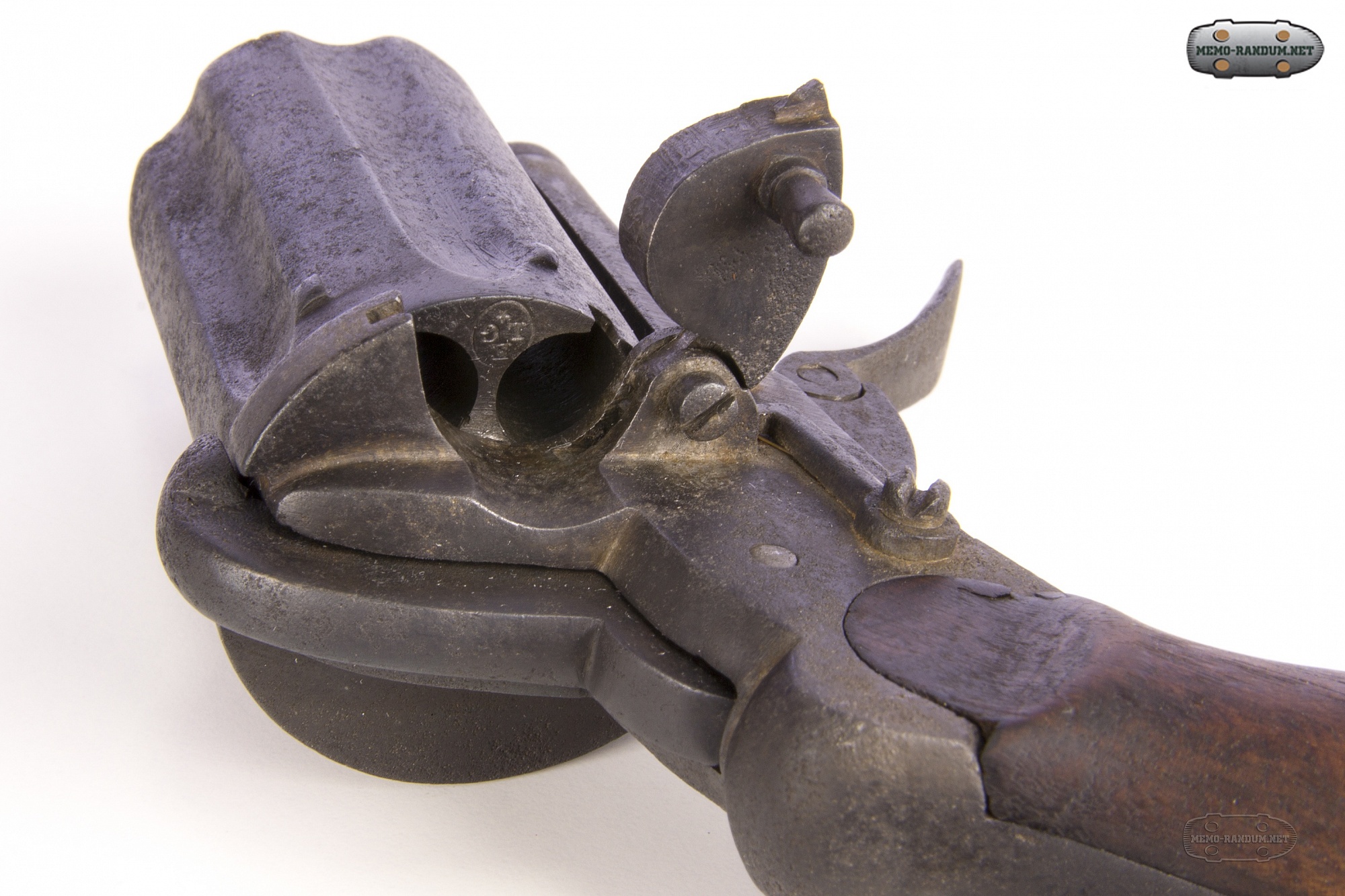

Пепербокс лефоше 6стволов. вид со стороны каморы

На заднем торце барабана, штампом в овале выбито клеймо - в овале три латинские литеры: "E" "L" "G" "*" и "Y" под короной- клейма Бельгийской оружейной фабрики в Льеже. На рамке рукояти выбит номер револьвера -"3610", и приемное клеймо  Льежской оружейной фабрики - латинские литеры "E" и "G" в овале.

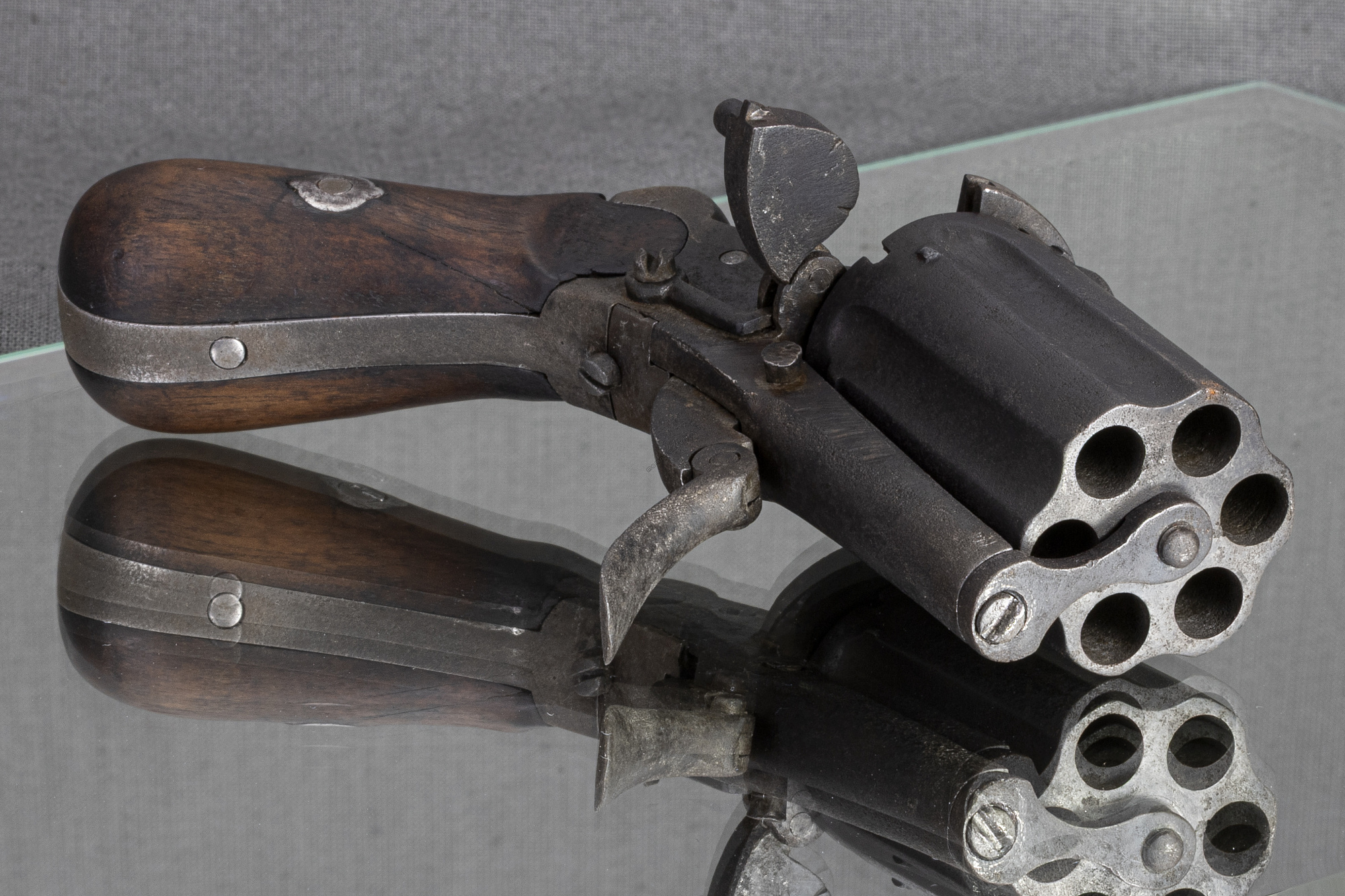

Револьвер «Пепербокс» Лефоше Lefaucheux. Шесть стволов расположенных в барабане под патрон калибра 7-мм Лефоше.

Многоствольные конструкция pepperbox, появившаяся в первой половине 19-го века, обеспечила первую, более-менее совершенную систему огнестрельного оружия для среднего гражданина, обеспечивая его надежной защитой.

Револьвер «Пепербокс» Лефоше Lefaucheux. Шесть стволов расположенных в барабане под патрон калибра 7-мм Лефоше.

Пик популярности можно определить двумя десятилетиями, между широким внедрением капсюля ударного действия и широким успехом традиционных револьверов ( с центральным и кольцевым воспламенением) представленных Кольтом и другими производителями.

Одна из разновидностей упаковки Lefaucheux

Одна из разновидностей футляров для Lefaucheux Пепербокс

 Пеппербоксы были по своей сути медленными в заражении и достаточно ненадежными из-за ударной системы зажигания. Тем не менее, они обеспечивали удобный многозарядный самозащитный пистолет, который легко переносился и скрывался.

Револьвер «Пепербокс» Лефоше Lefaucheux. Шесть стволов расположенных в барабане под патрон калибра 7-мм Лефоше.

Разработка патрона pinfire Казимиром Лефоше в 1836 году значительно повлияла на популярность pepperbox. В то время как взоры Казимира были направленны на разработку дробовиков pinfire и сопровождающих их патронов, его сын Евгений сосредоточился на применении патрона и концепции револьвера для создания успешного пистолета с патронами, что привело к его изобретению знаменитого револьвера M-1854 Lefaucheux.

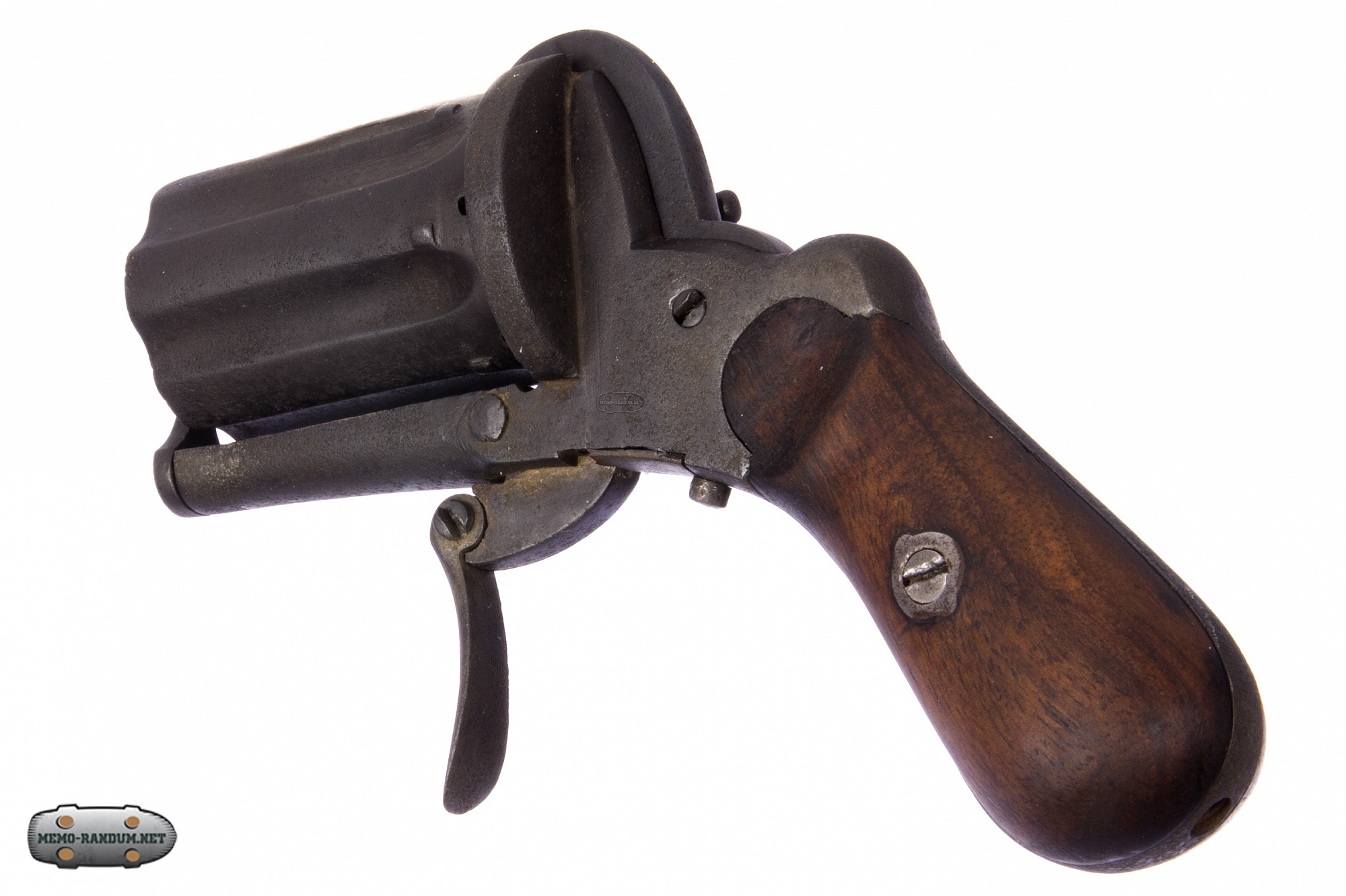

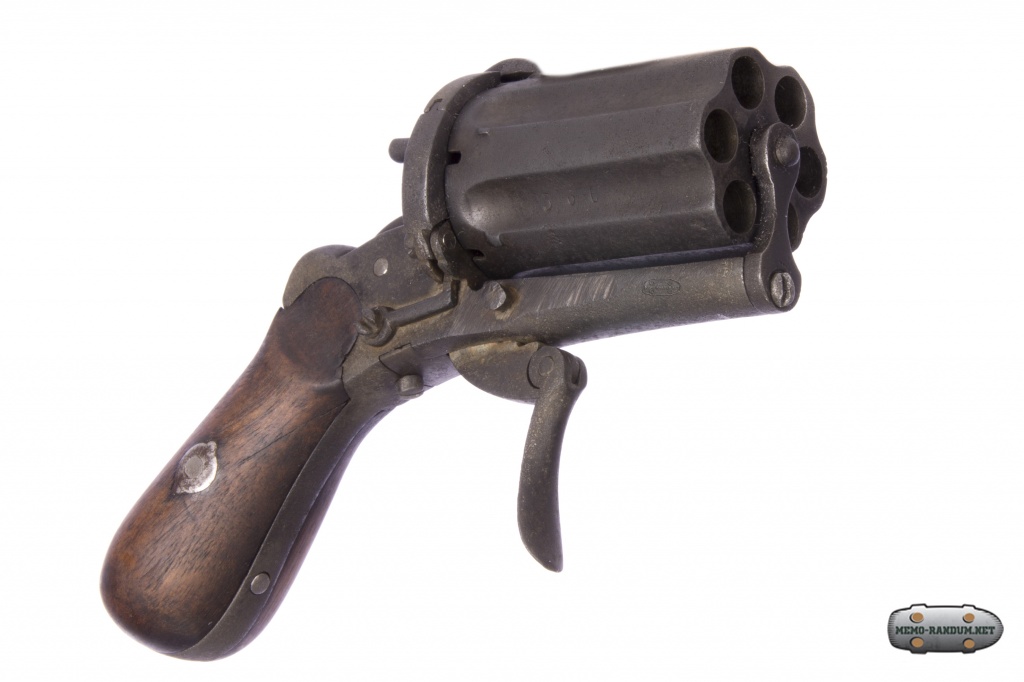

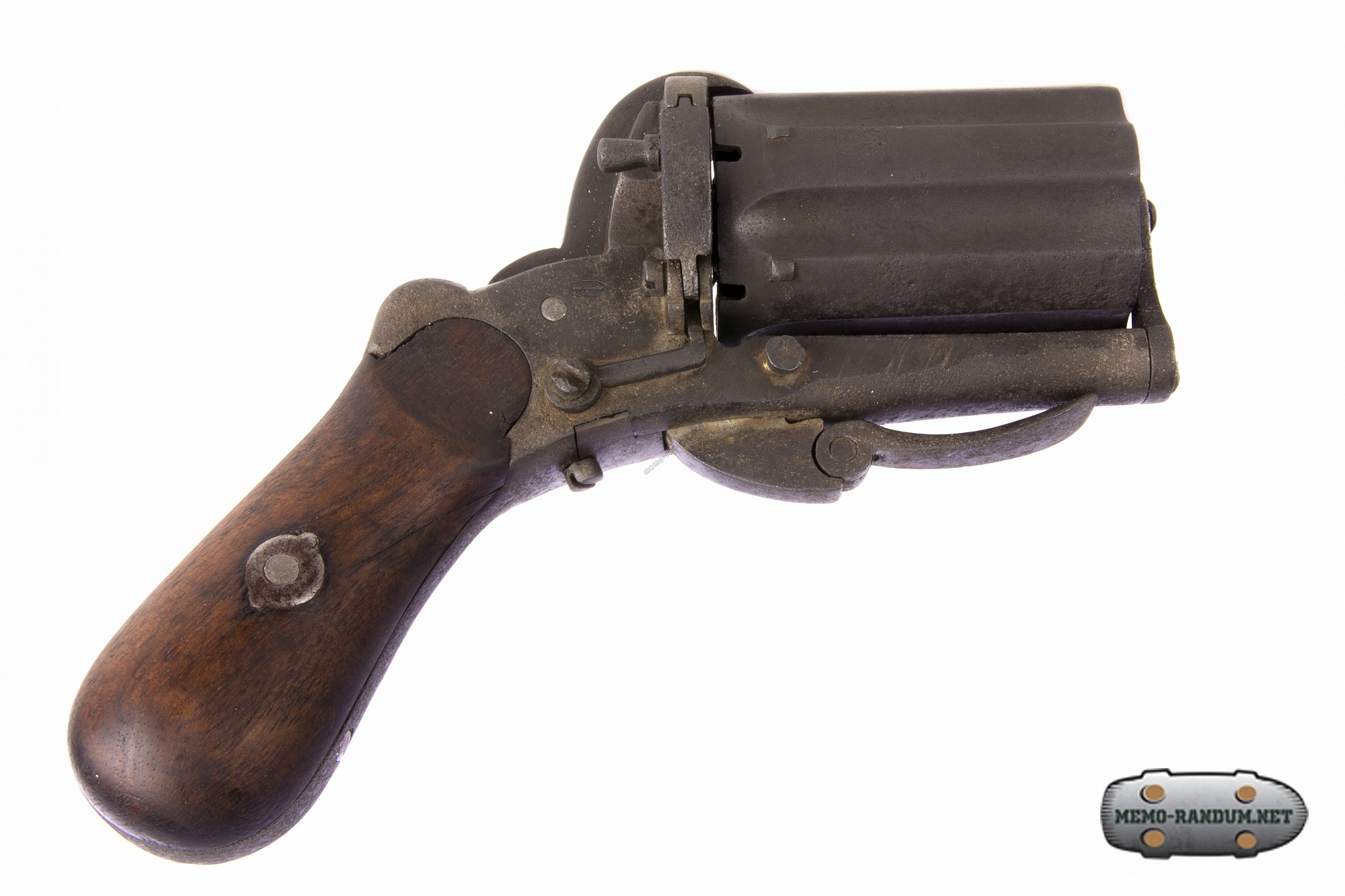

Револьвер «Пепербокс» Лефоше Lefaucheux. Шесть стволов расположенных в барабане под патрон калибра 7-мм Лефоше.. общий вид

Успех патронной системы и револьвера породил сотни вариаций, копий, улучшений и откровенных патентных нарушений конструкции Lefaucheux по всей Европе, особенно во Франции и Бельгии. Вполне вероятно, что Жиль Мариетт из Франции несет ответственность за слияние конструкции револьверного пистолета pepperbox и патрона pinfire.


Мариетт владела несколькими патентами, связанными с вращающимся оружием, и произвела линию очень популярных "перчаточниц" в различных калибрах. Вскоре шпилечные пепербоксы в калибрах, столь же миниатюрных, как 5 мм и столь же больших, как 12 мм (или больше), производились по всей Европе для использования в качестве револьверов самозащиты. Револьверы оснащались классическим спусковым крючком защищенным скобой или складными спусковыми крючками, группами стволов от 3 и до 12 или более.

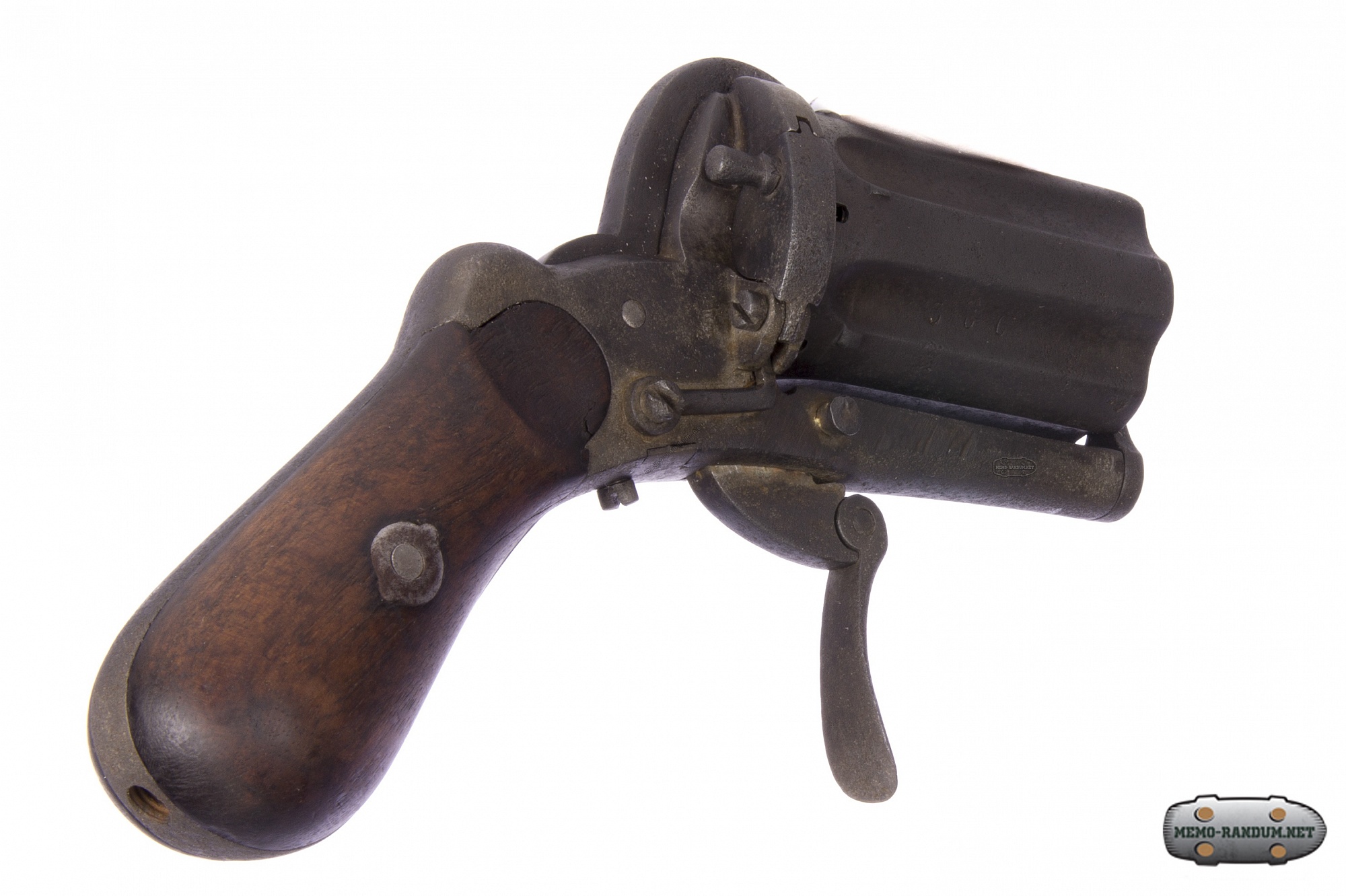

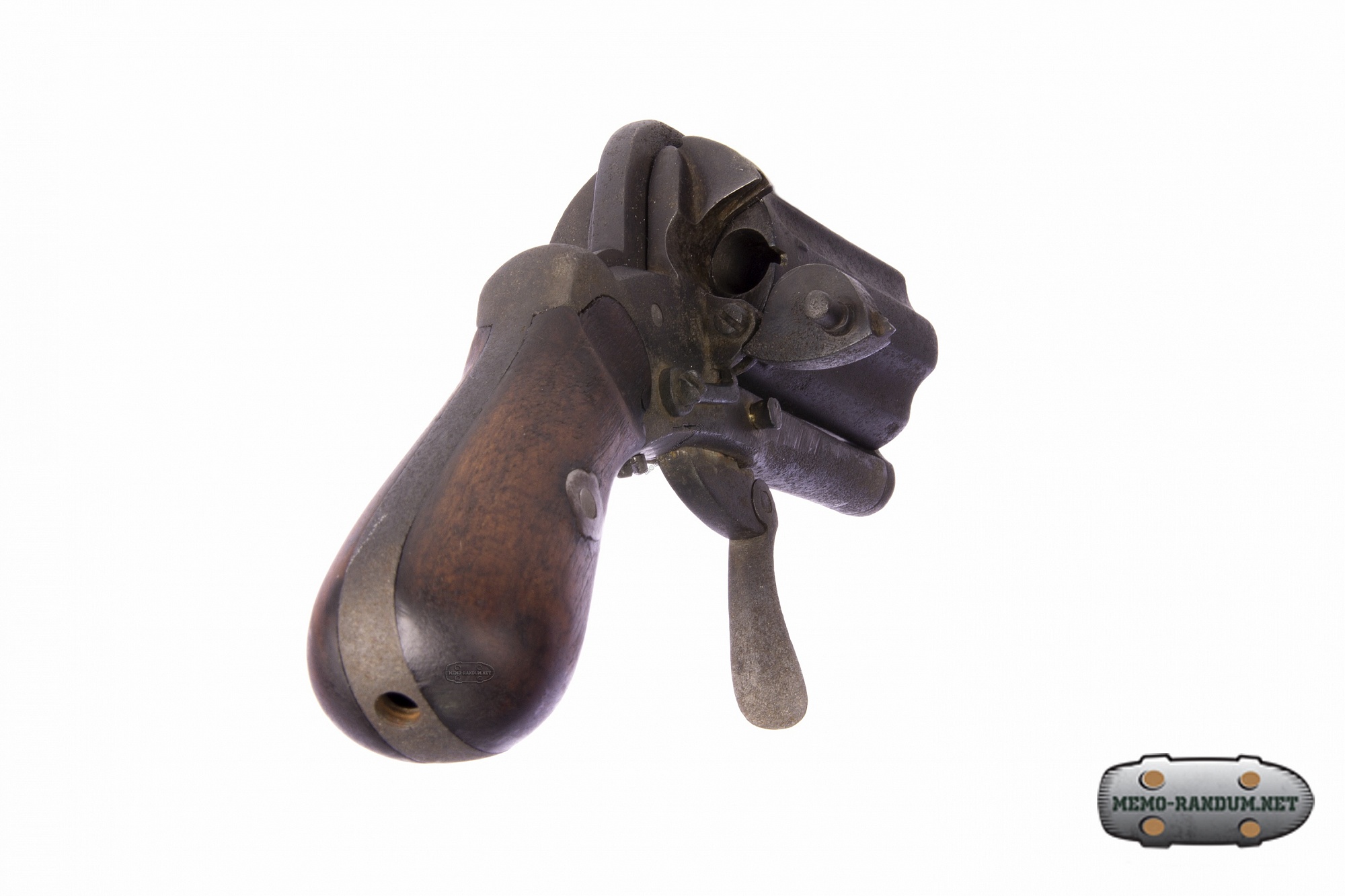

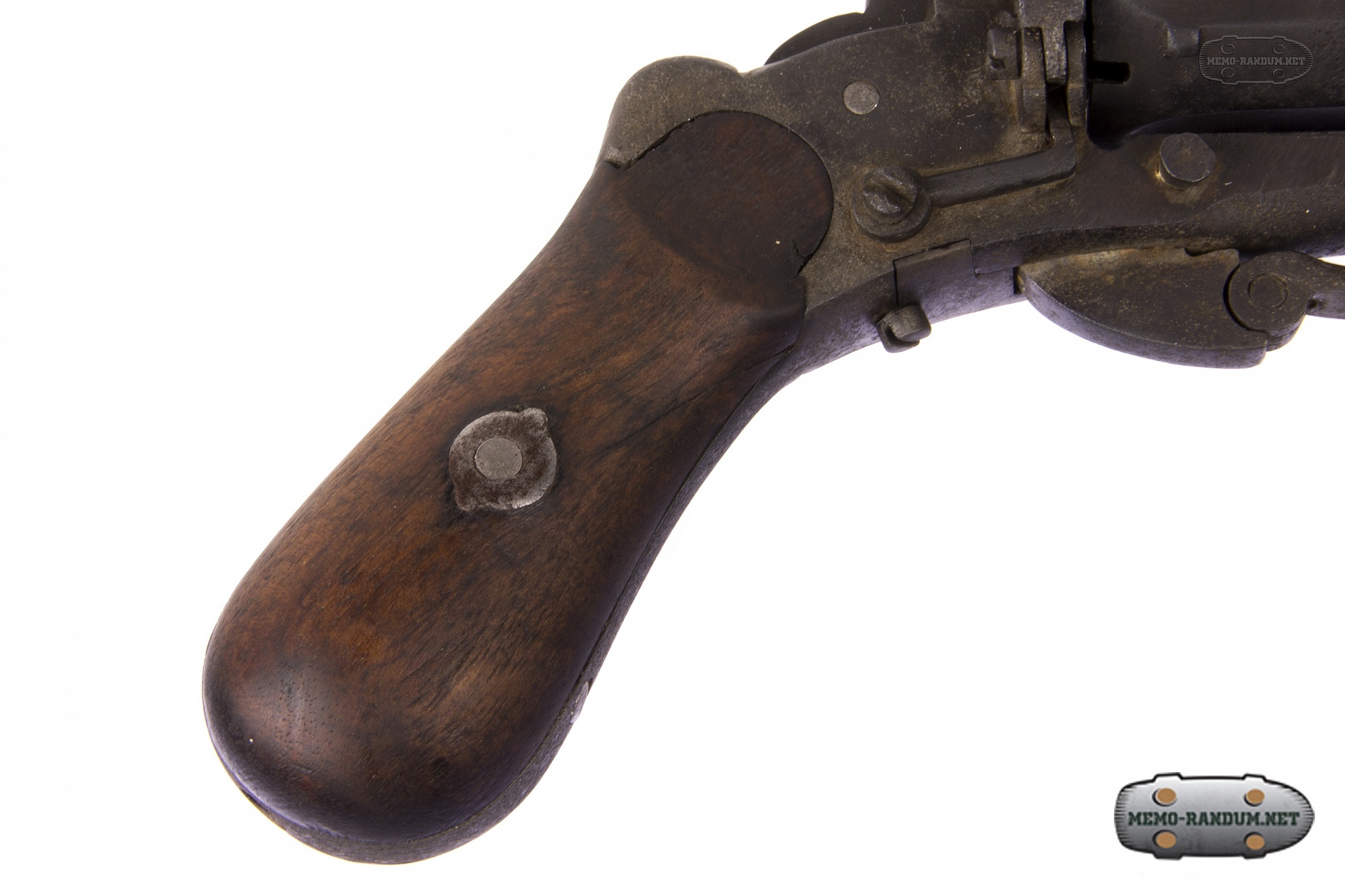

Lefaucheux peper 7mm вид на рукоятку револьвера

Тем не менее, 5 или 6 каморные револьверы, преобладали, как правило, в среднем калибре 9 мм. Снаряжение револьверов производилось по разному, в некоторых моделях для снаряжения, необходимо было отделить ствольной блок, в более поздних версиях использовались овальные шторки, которым можно было легко откинуть. В комплектацию некоторых вариантов включали съемный ствол, который устанавливался перед ствольным блоком, таким образом получался полноценный револьвер.

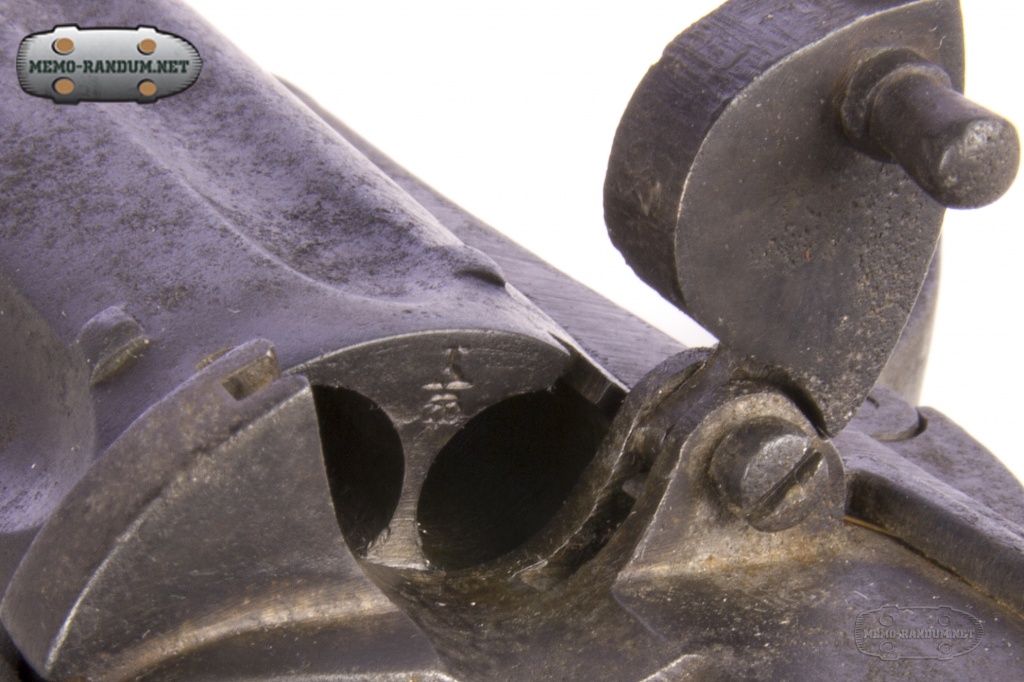

Lefaucheux peper 7mm вид на камору револьвера с клеймом приемку Y с короной

Клеймо "Y" с Короной. контролеры ставили клеймо в виде своих инициалов или первой буквы фамилии под короной, а с 1877 г. под звездочкой

Pepperbox с 9-миллиметровым патроном pinfire был немногим мощнее чем аналогичные карманные револьверы.22 или .32 rimfire. Тем не менее стал довольно популярным пистолетом во всей Европе, Англии и даже в некоторых частях Соединенных Штатов в середине 19-го века, пока не был вытеснен более надежной системой центрального боя в 1870-х и 1880-х годы.

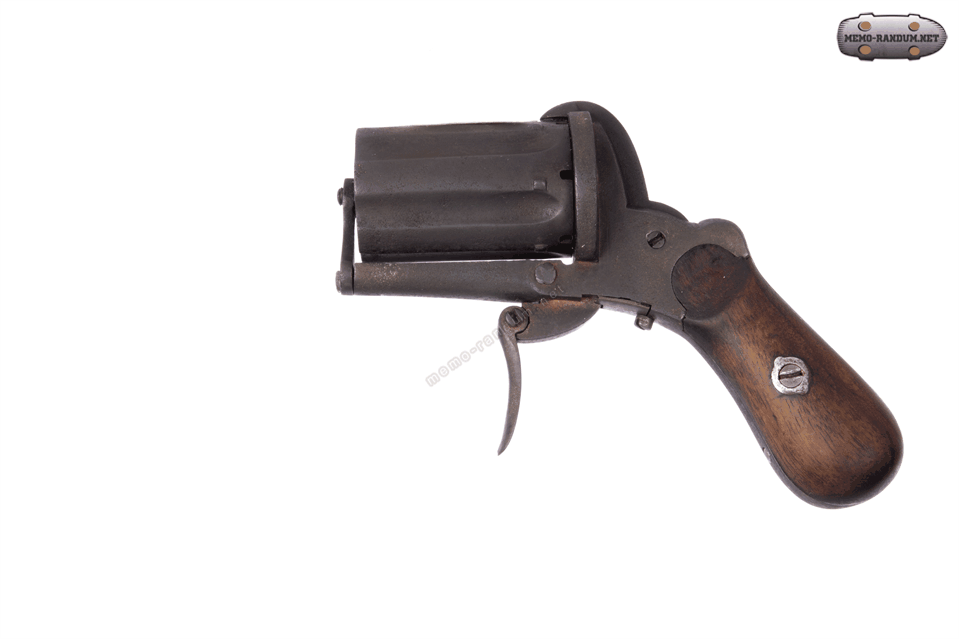

Lefaucheux peper 7mm обзор 360. 3D фотография вида

Далее фотографии с разбором револьвера:

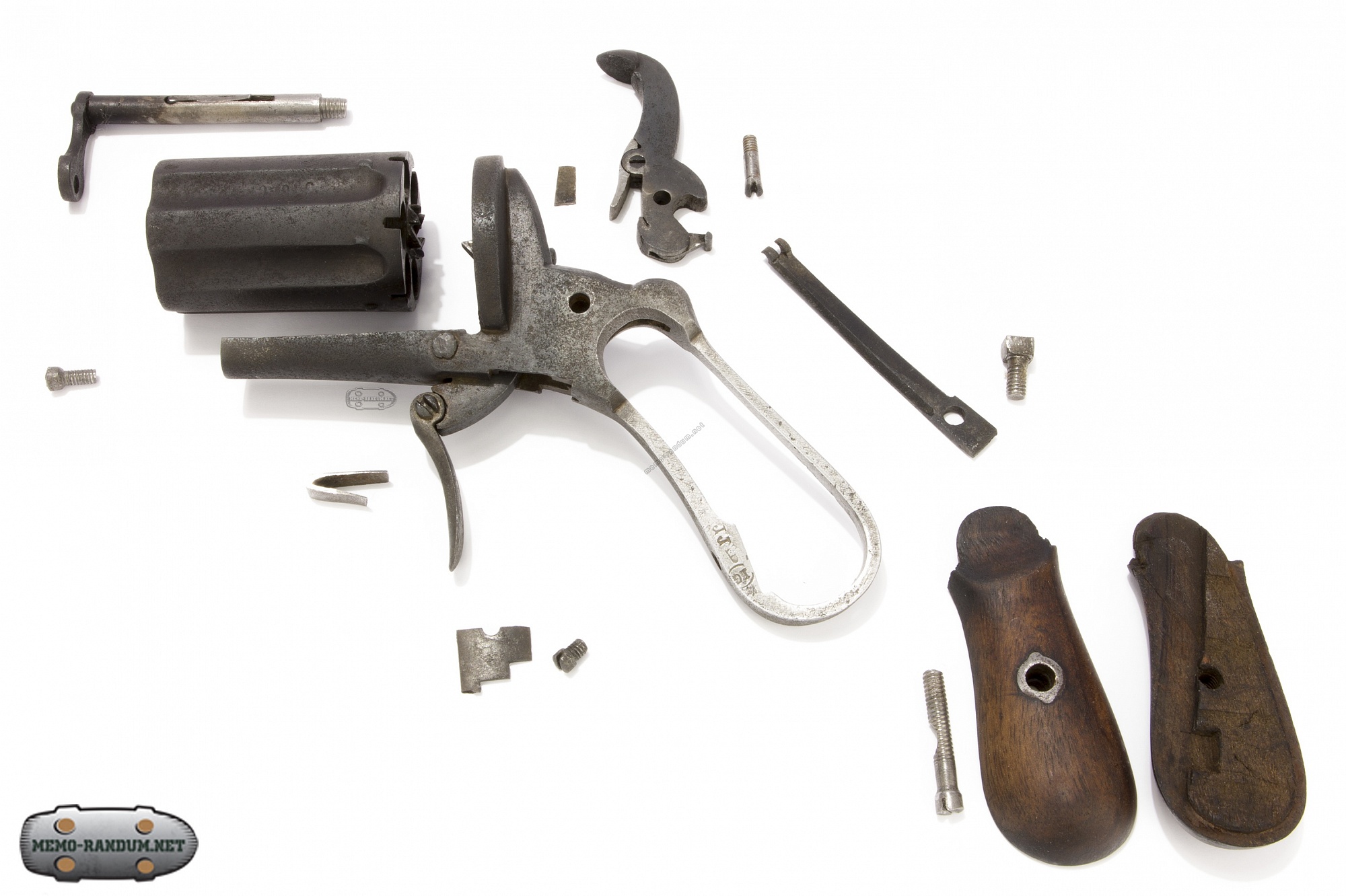

Взрыв-схема револьвера Лефоше-пеппербокс

Вид разобранного револьвера: рамка, барабан, пружина спускового крючка, деревянные щечки, винт щечки, винт боевой пружины, боевая пружина, ось барабана, винт крепления оси барабана к рамке, нижняя крышка, курок, сломанная пружина шептала (hummer catch).

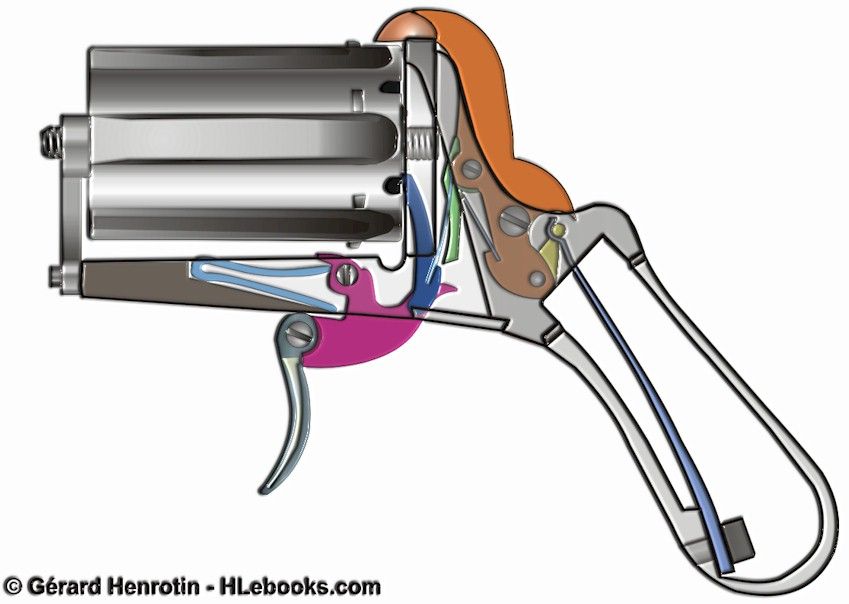

Схема безствольного револьвера Лефоше

источник схемы: HLebooks.com

В данном револьвере отсутствует пружина спускового крючка( та, что на фото, не подходит к данному револьверу, слишком короткая).

pepper_levosheux_7mm вид на разобранный револьвер

также сломана плоская пружина шептала, которая должна отходить от курка и поддерживать зуб шептала. кем-то из прошлых владельцев был заменен винт крепления спускового крючка на глухую заклепку, также было сточена рамка у основания спускового крючка. Отсутствует шомпол, который должен вкручиваться в нижнюю часть рукоятки револьвера. Револьвер был полностью покрашен черной краской, включая деревянные щечки. Краска облупилась и под остатками началась коррозия.

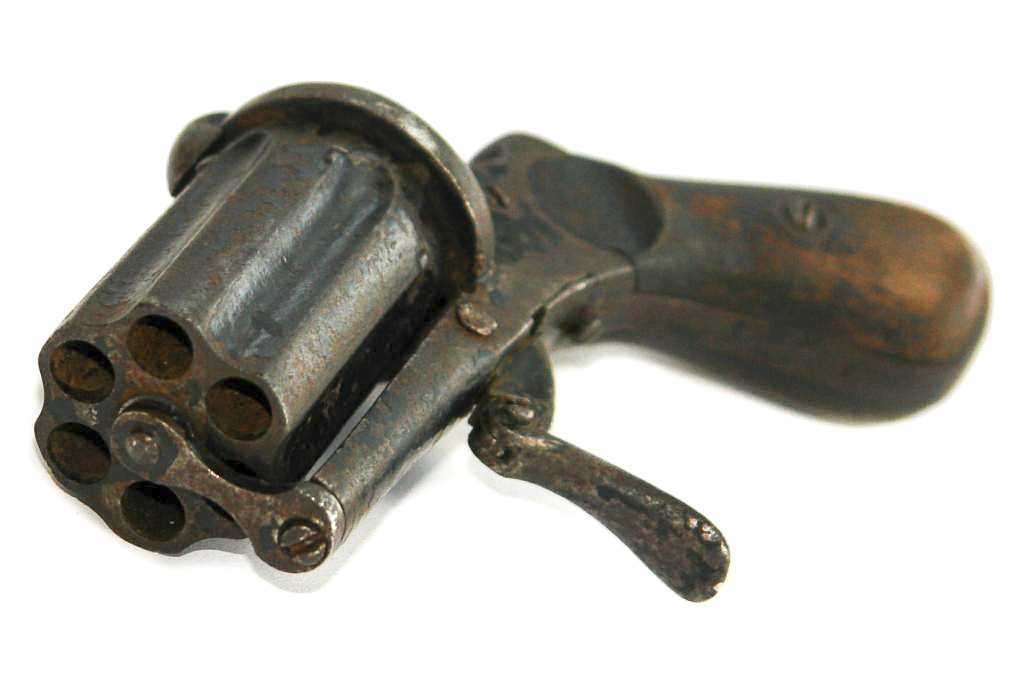

револьвер Пеппербокс перед реставрацией.

так выглядел револьвер до чистки.


Щечки были погружены в ацетон, из них вымылась грязь и краска. затем они были покрыты оружейной пропиткой, была укреплена трещина на одной из щечек. Револьвер был отчищен от краски ацетоном. была удалена ржавчина с корпуса путем нанесения легкой химии. Механическая чистка не применялась для недопущения нарушения исторического вида.

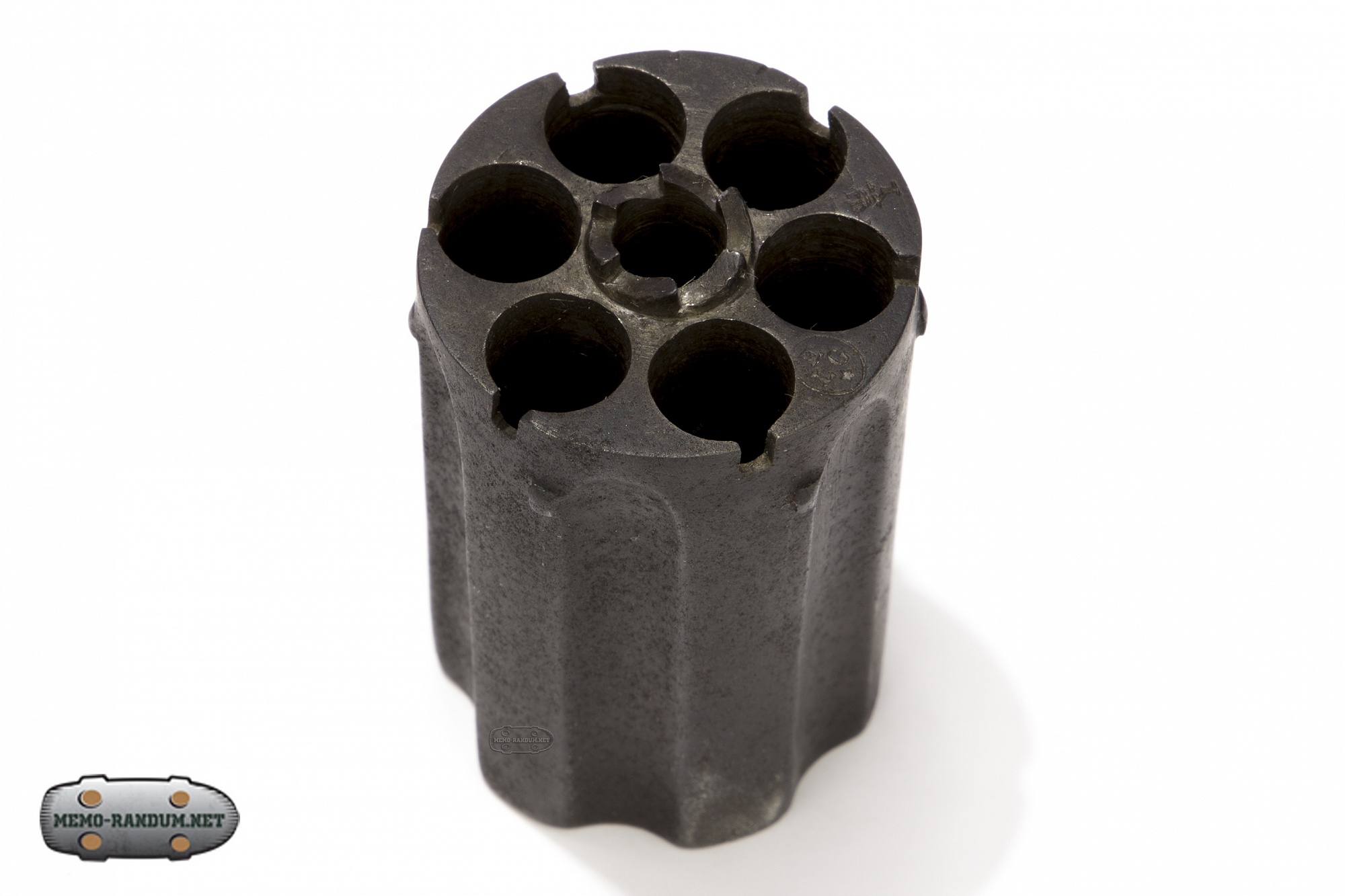

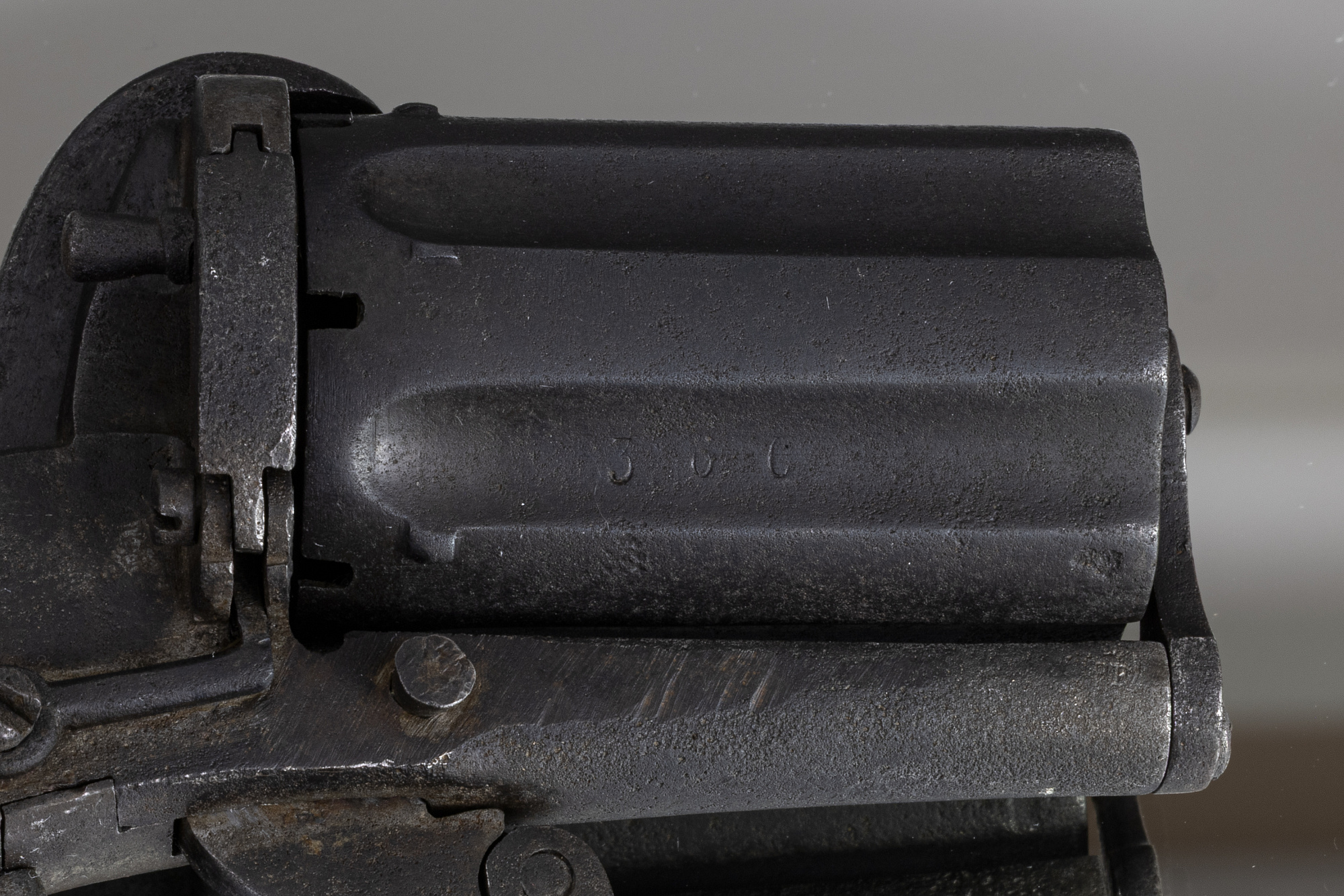

револьвер Пеппербокс барабан-блок стволов. с казенной части барабана присутствует два клейма: Y с короной и LEG в круге со звездой*

с казенной части барабана присутствует два клейма: Y с короной и LEG в круге со звездой*

с казенной части барабана присутствует два клейма: Y с короной и LEG в круге со звездой*

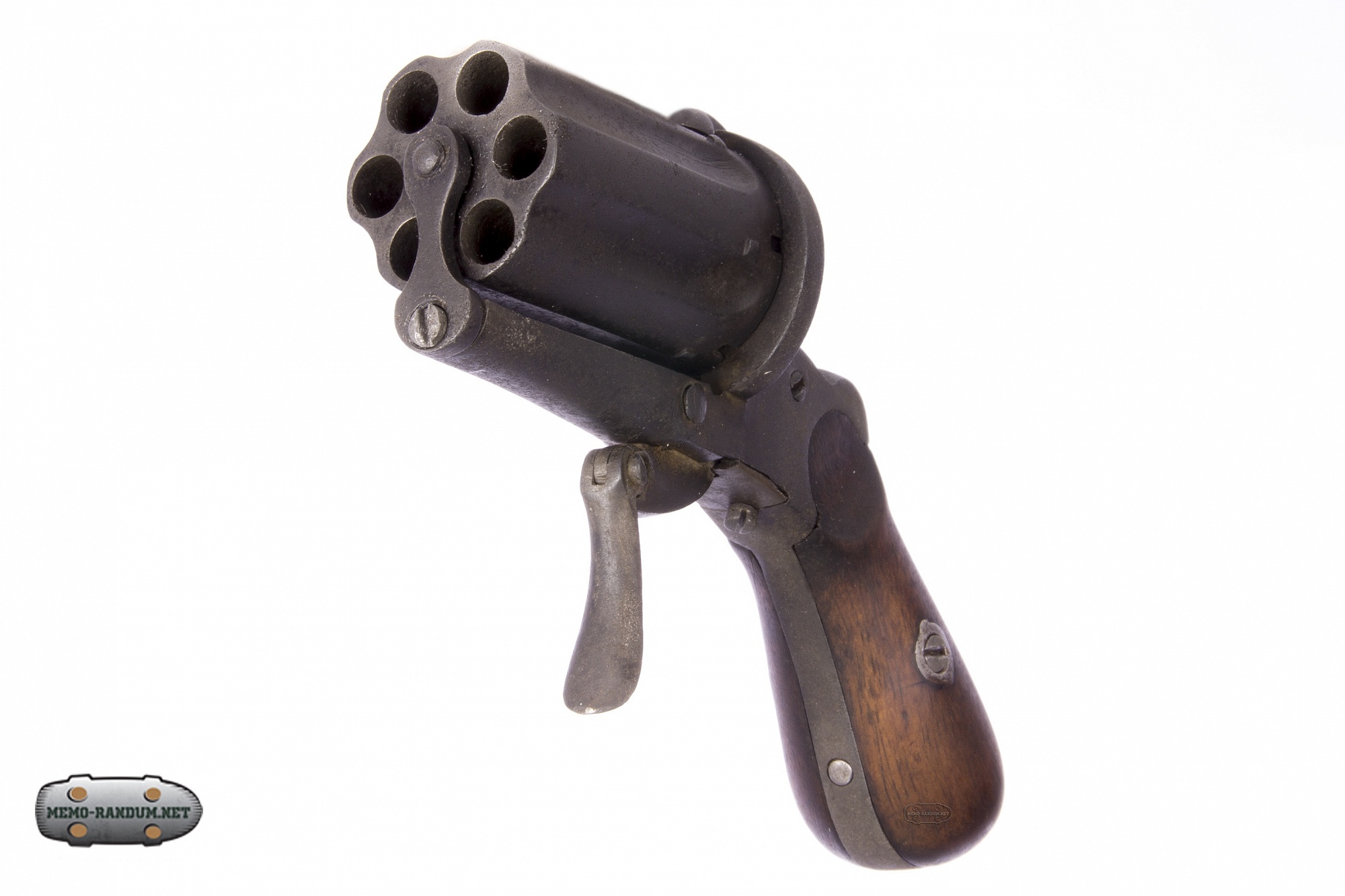

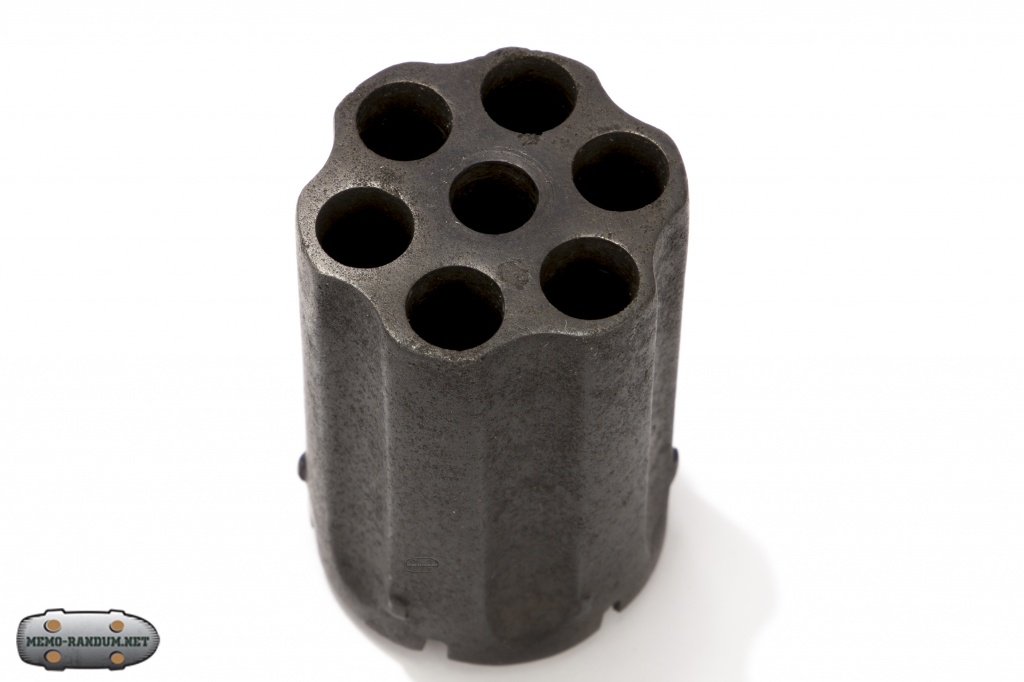

передняя часть барабана без клейм.

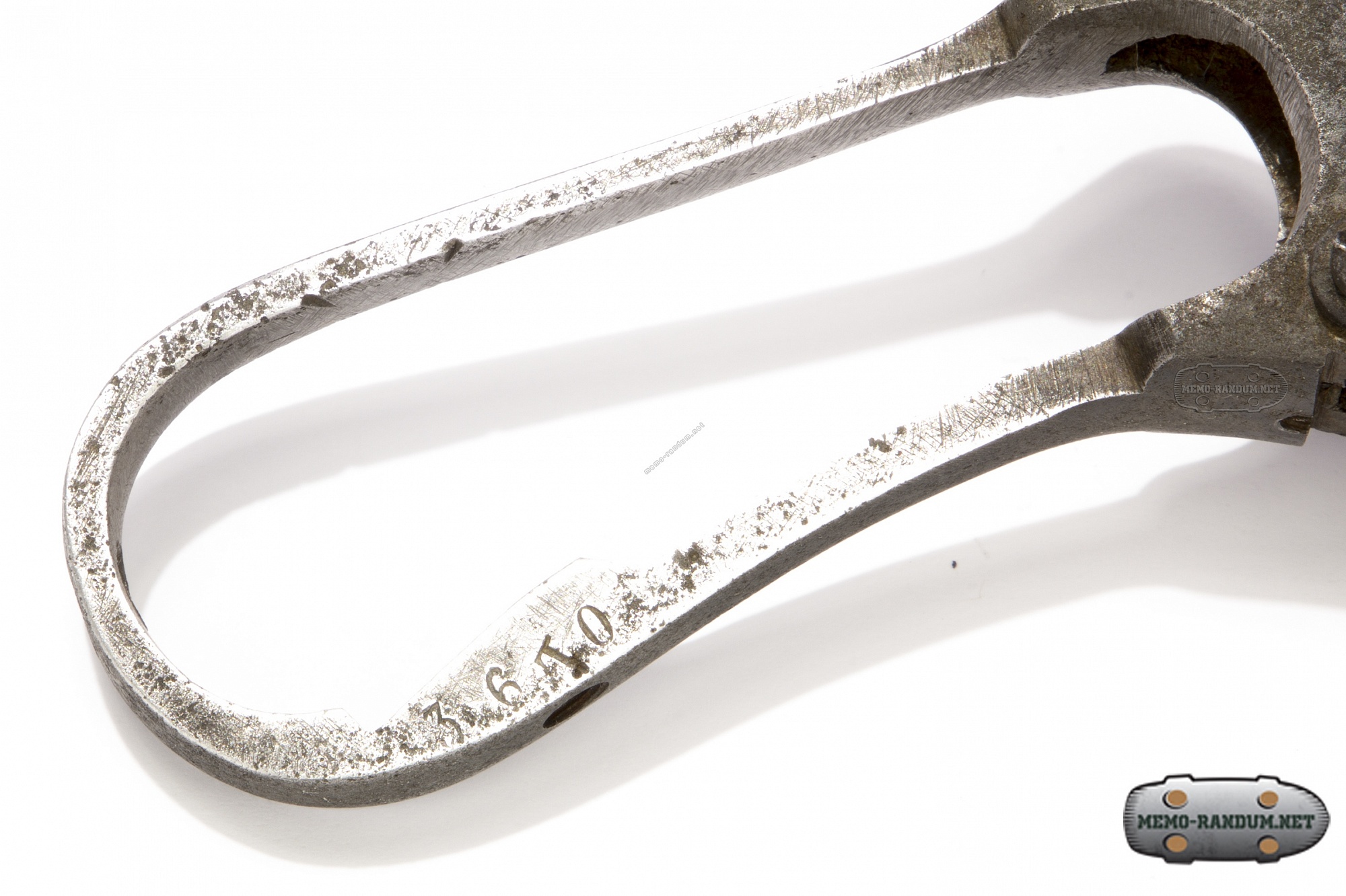

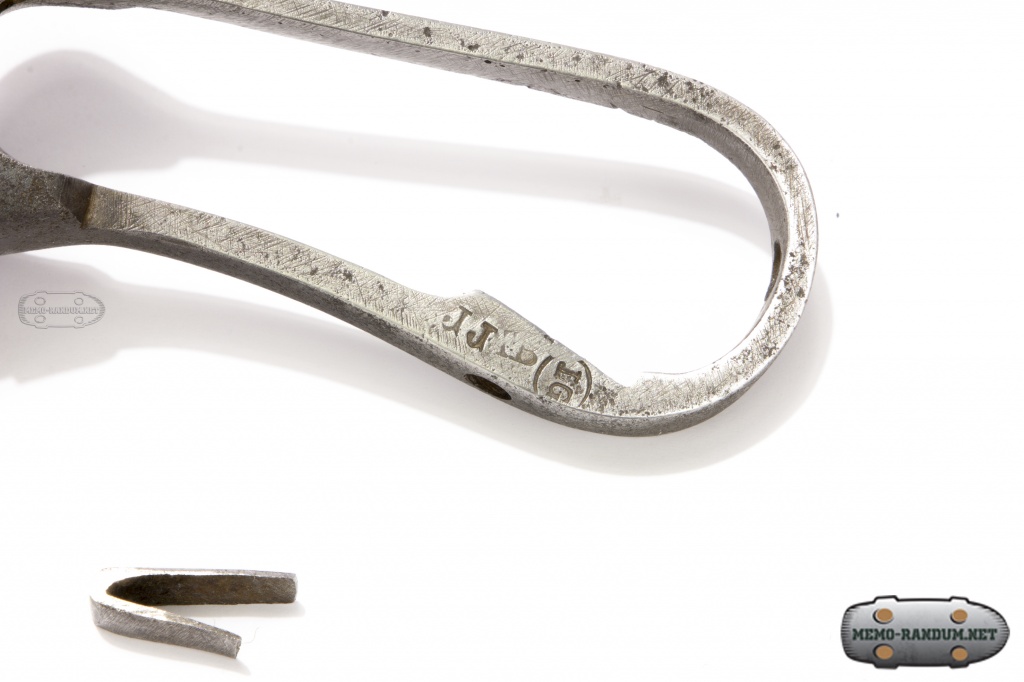

рамка рукоятки револьвера Лефоше пеппербокс 7 мм

на рамке под щечками присутствуют клейма:36I0 и


rr LG

рамка револьвера лефоше

на фотографии пустое гнездо, на месте где должна присутствовать шпилька пружины поддерживающей спусковой крючек.
