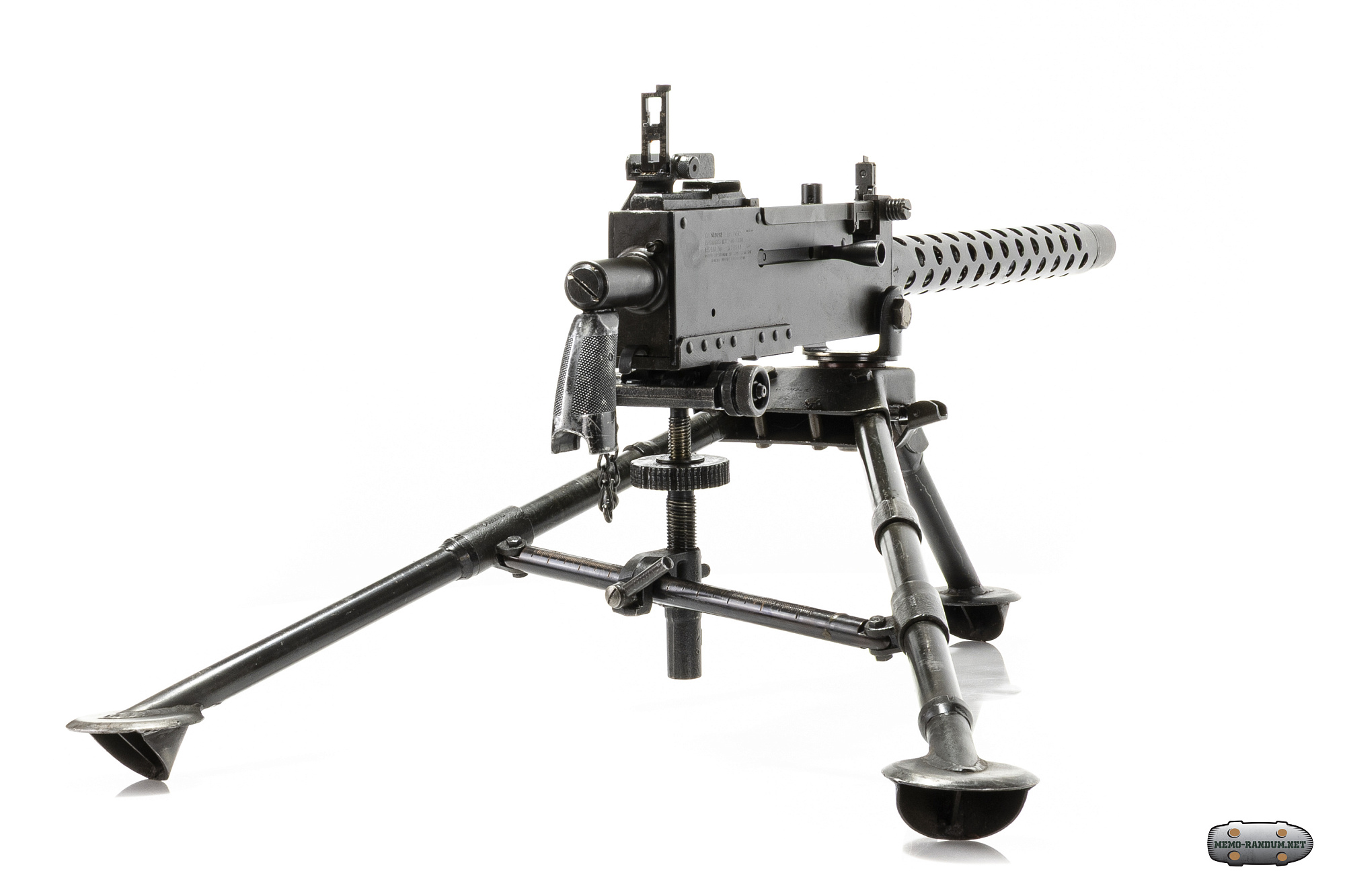

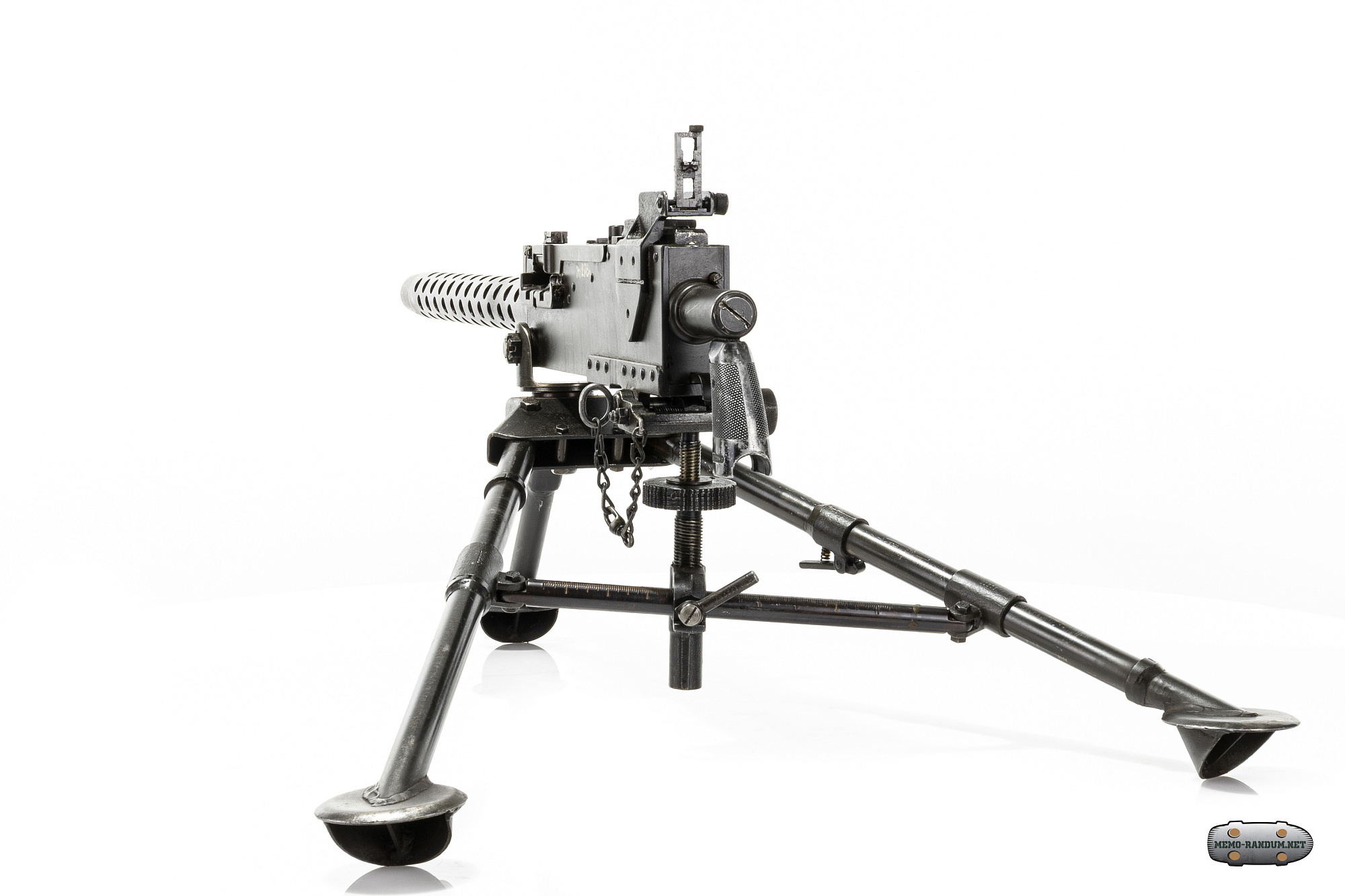

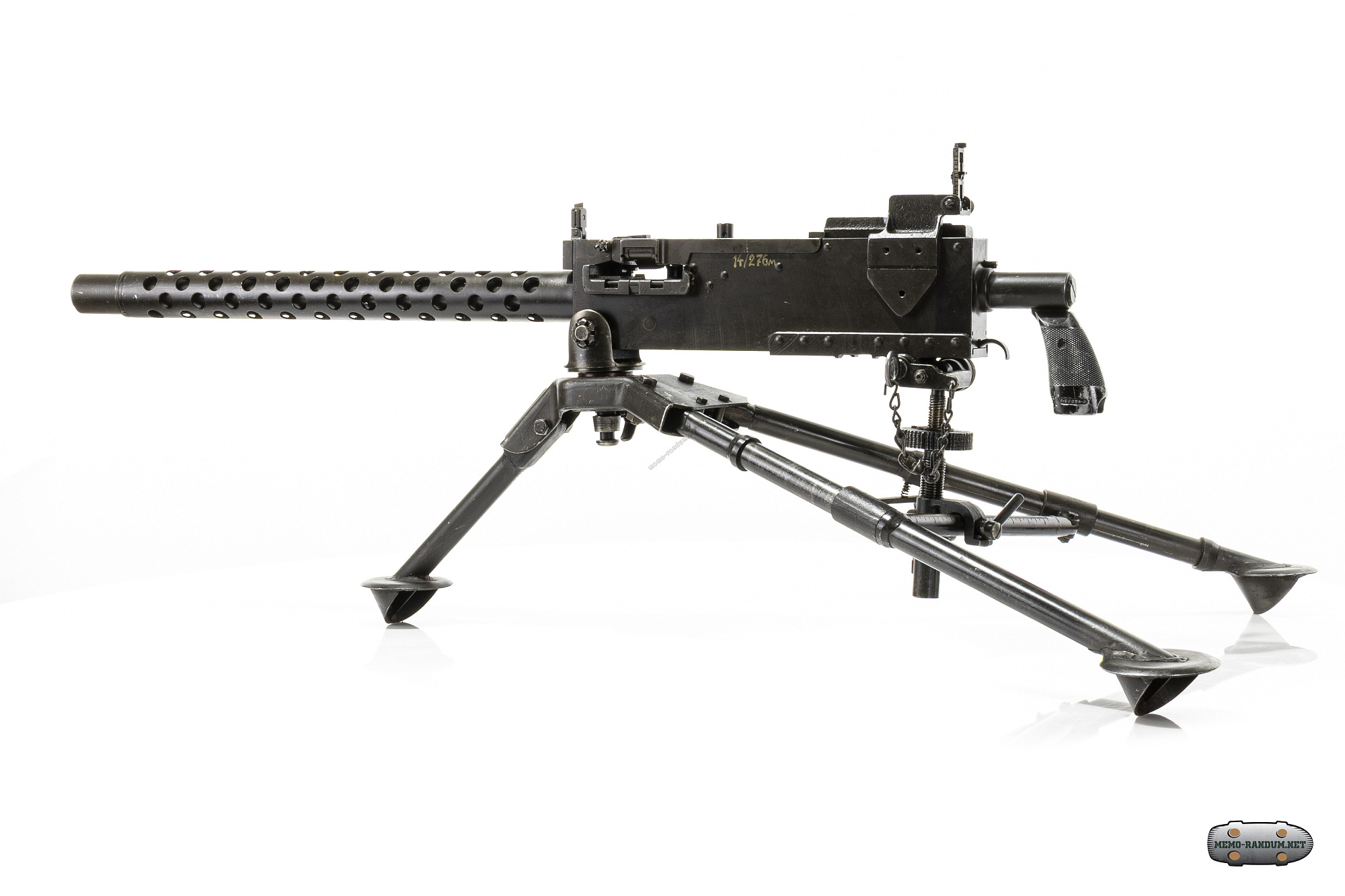

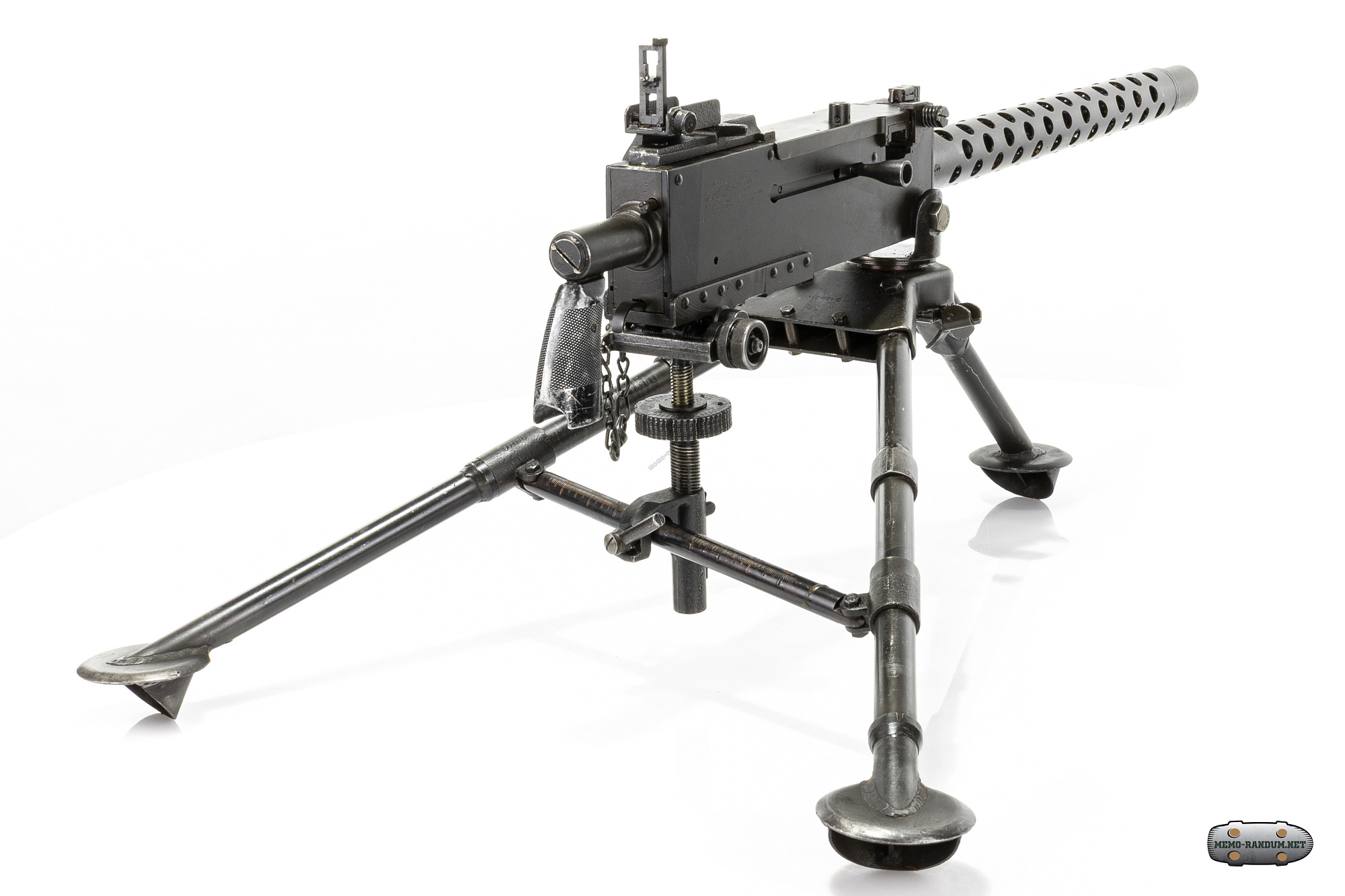

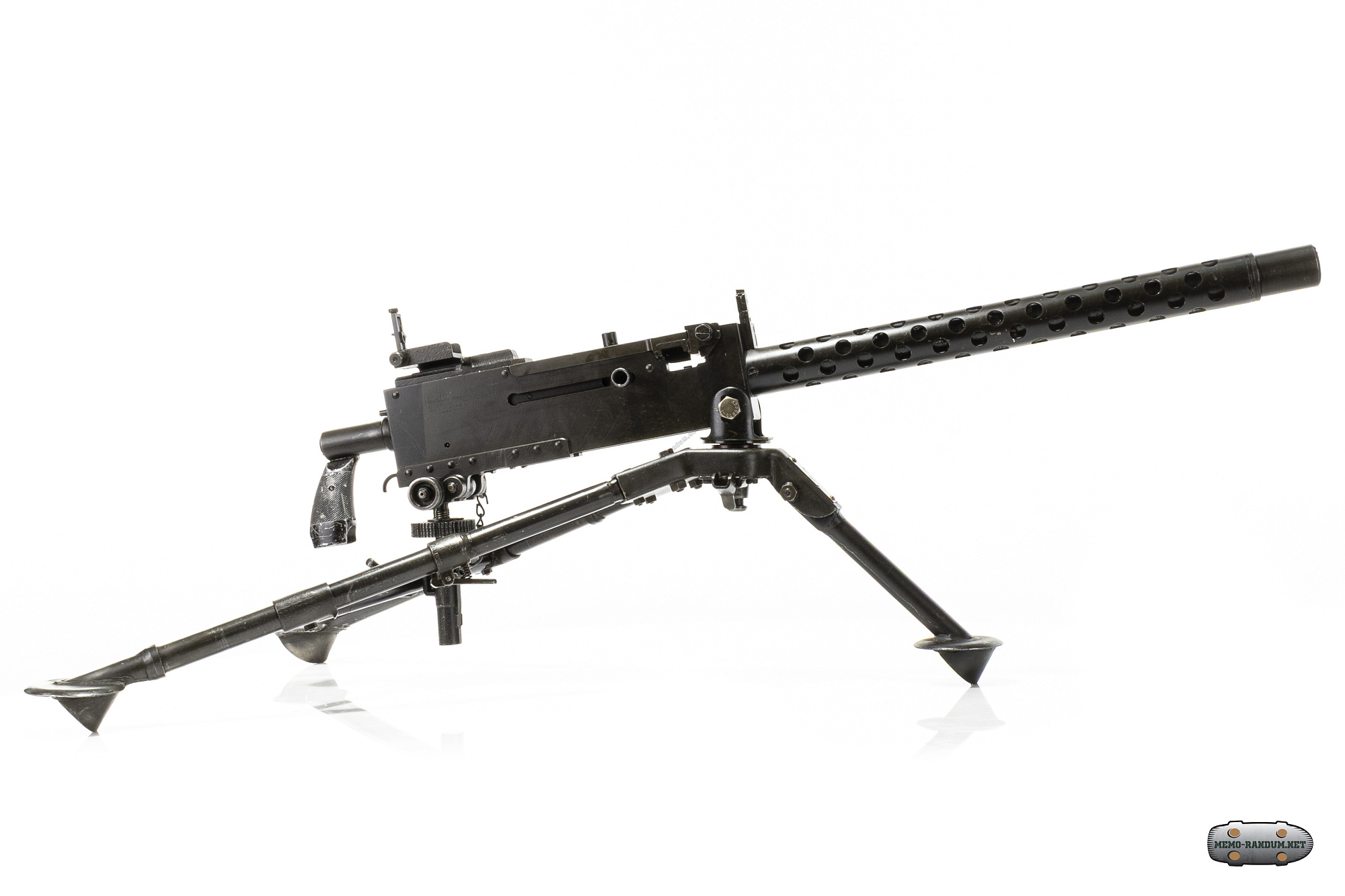

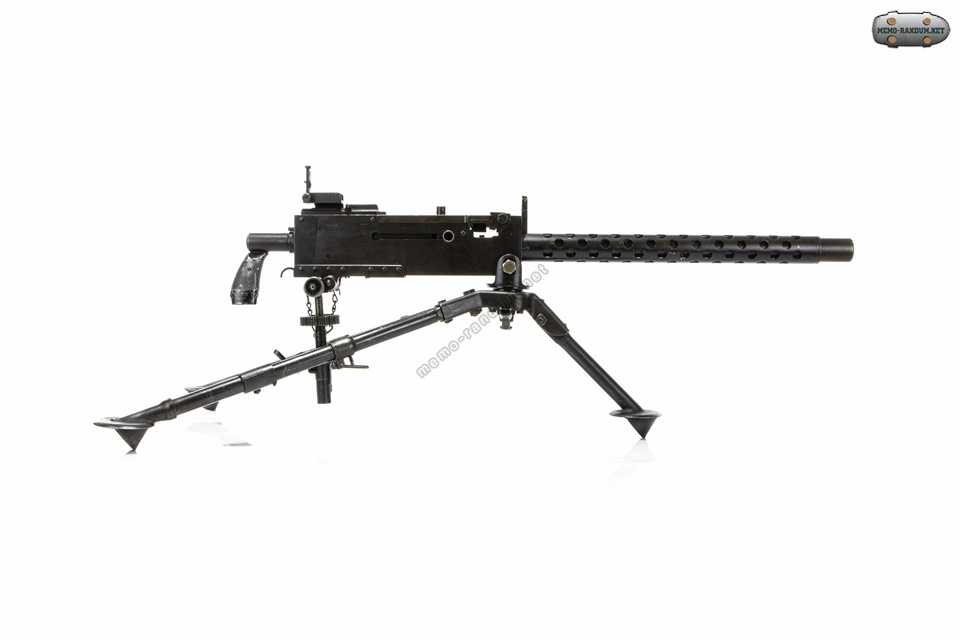

Пулемёт станковый Colt M1919 A4 на станке-треноге М-2
Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите влево или вправо/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

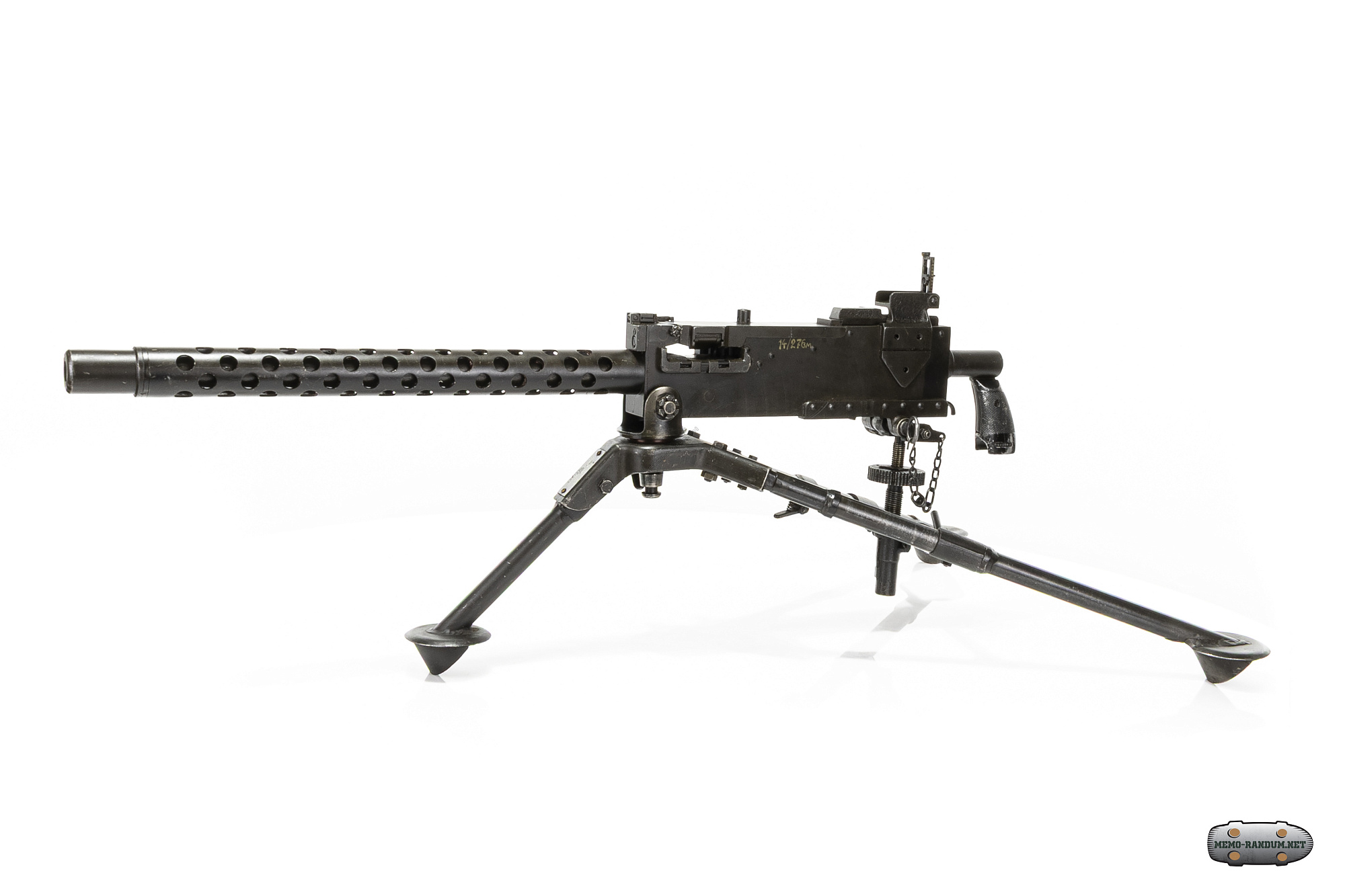

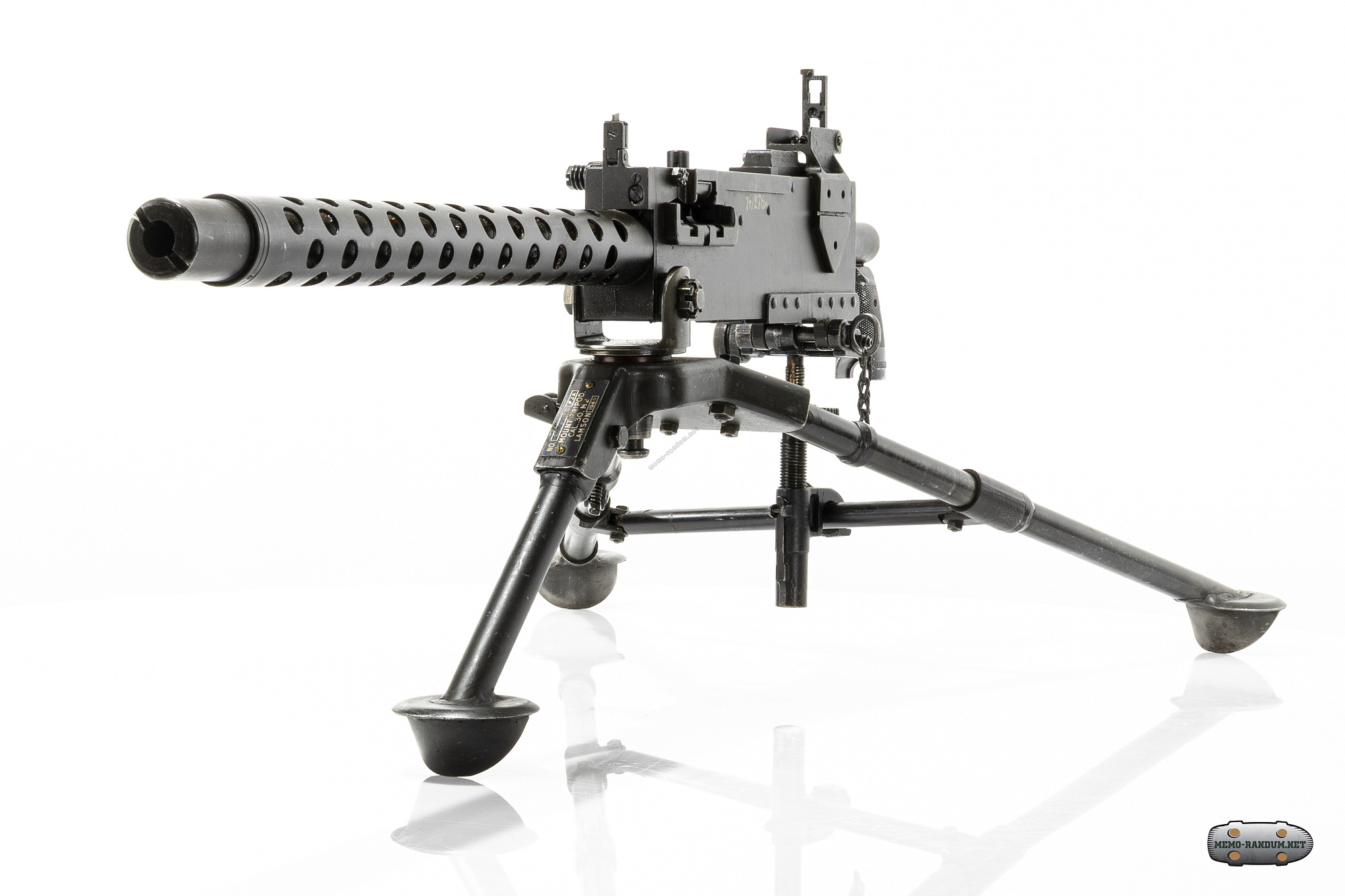

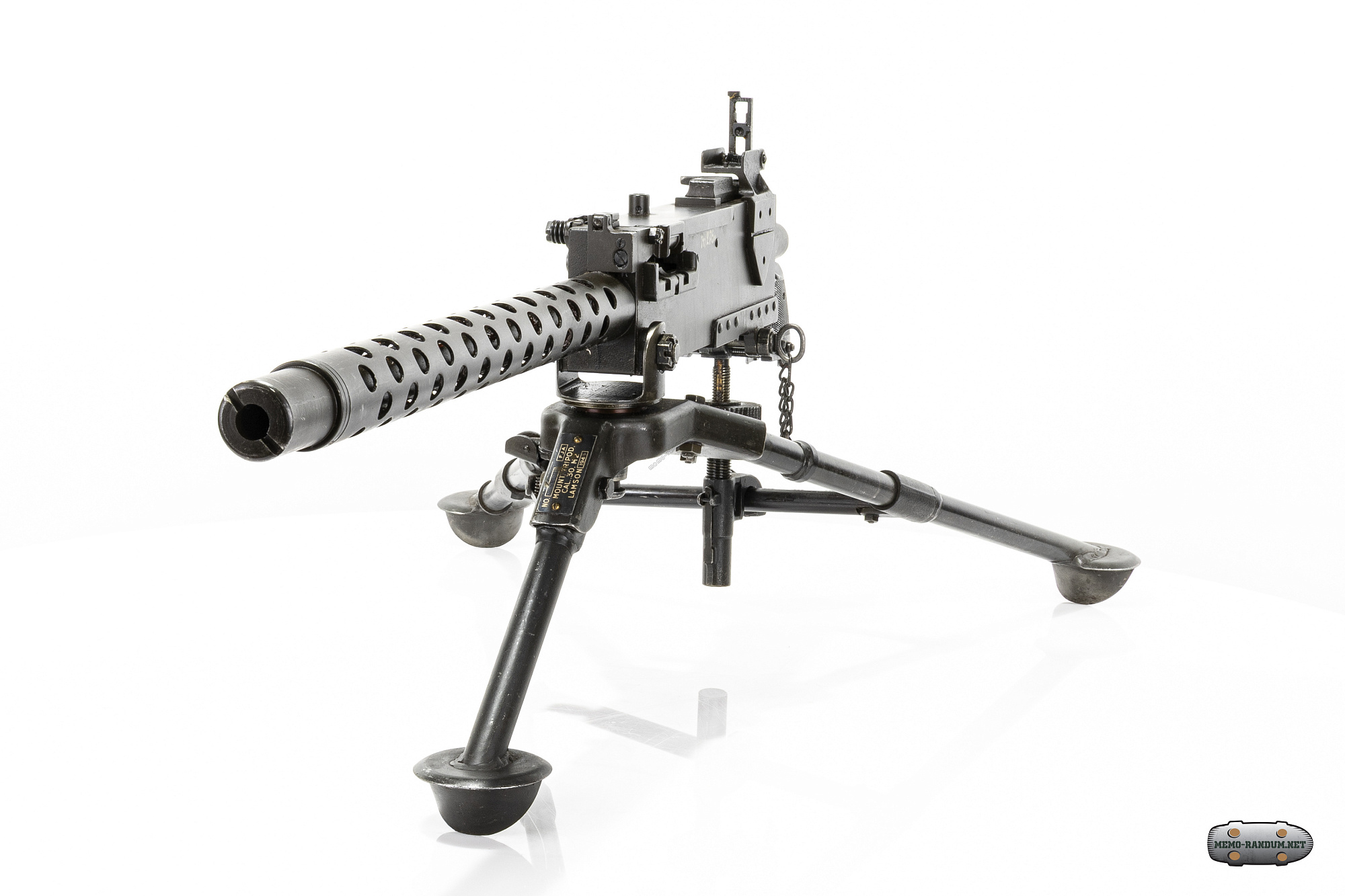

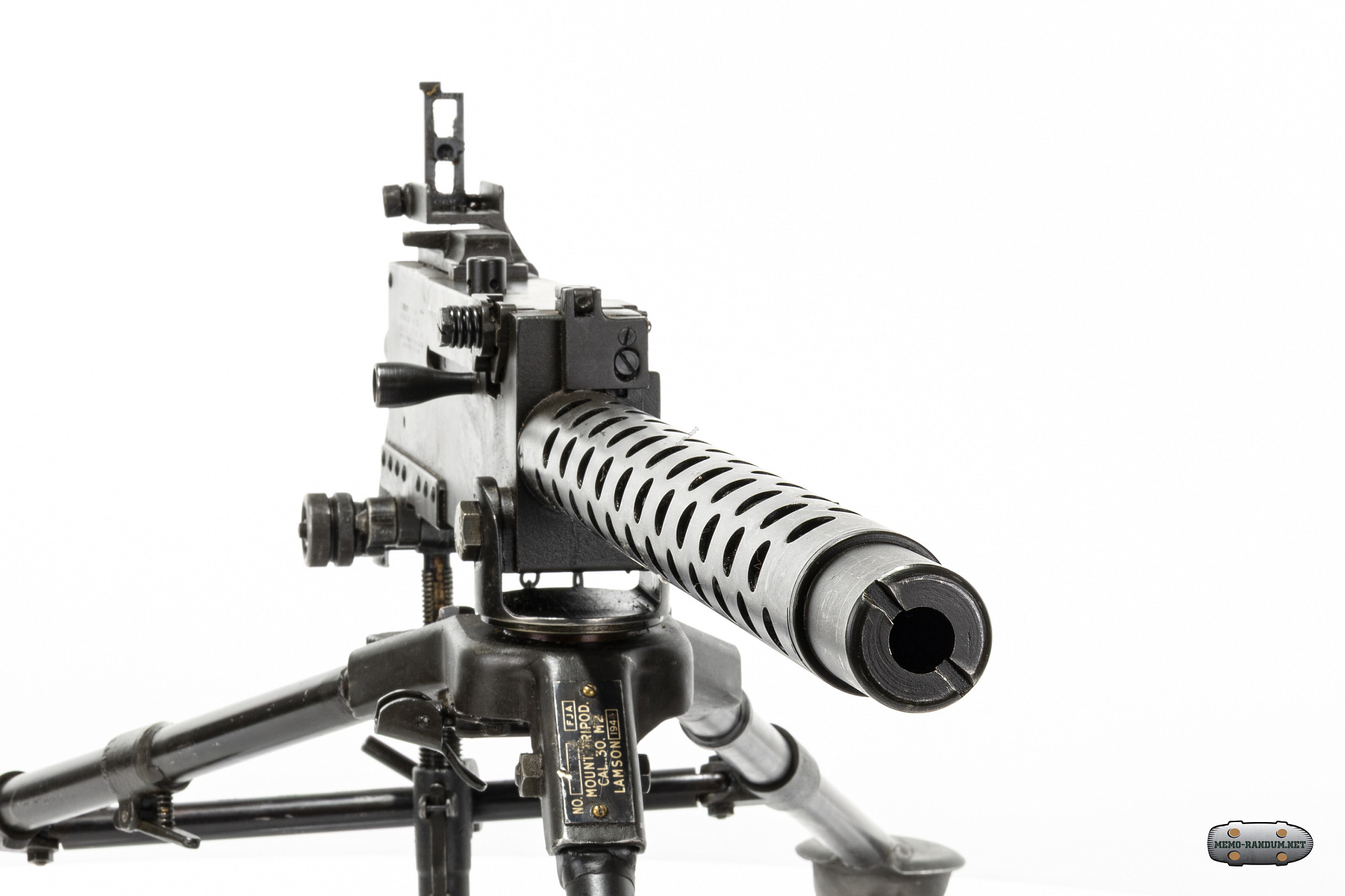

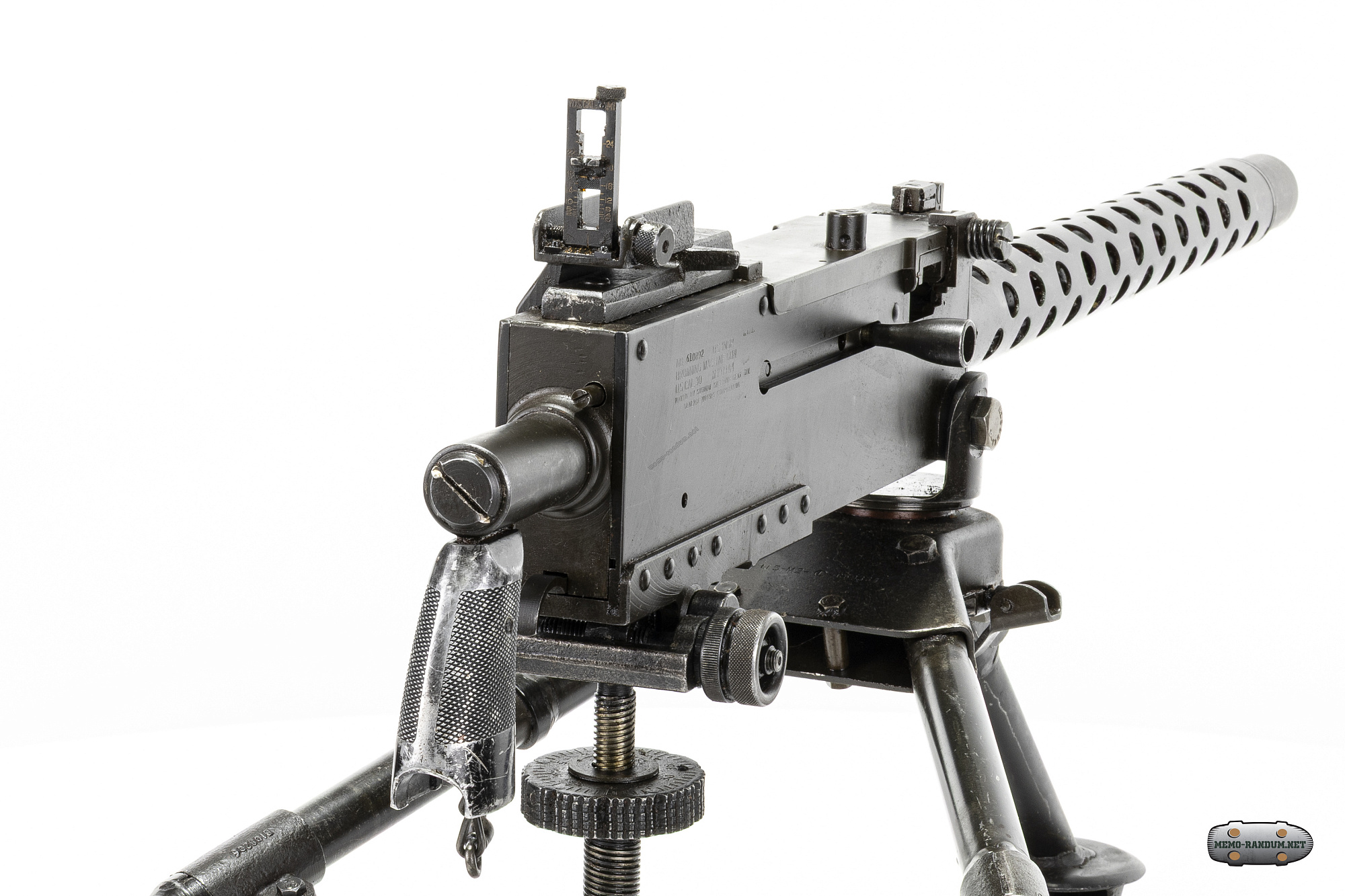

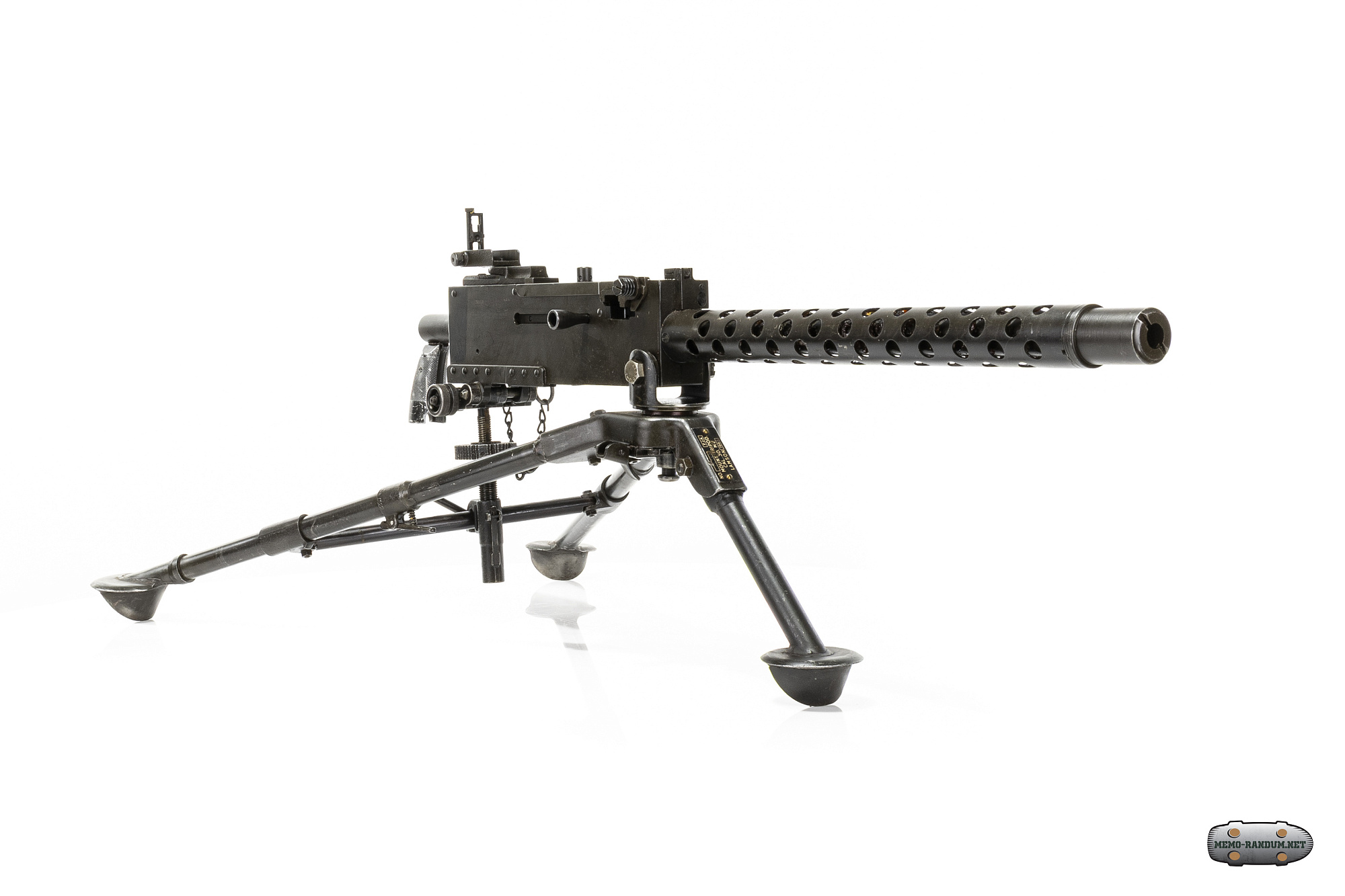

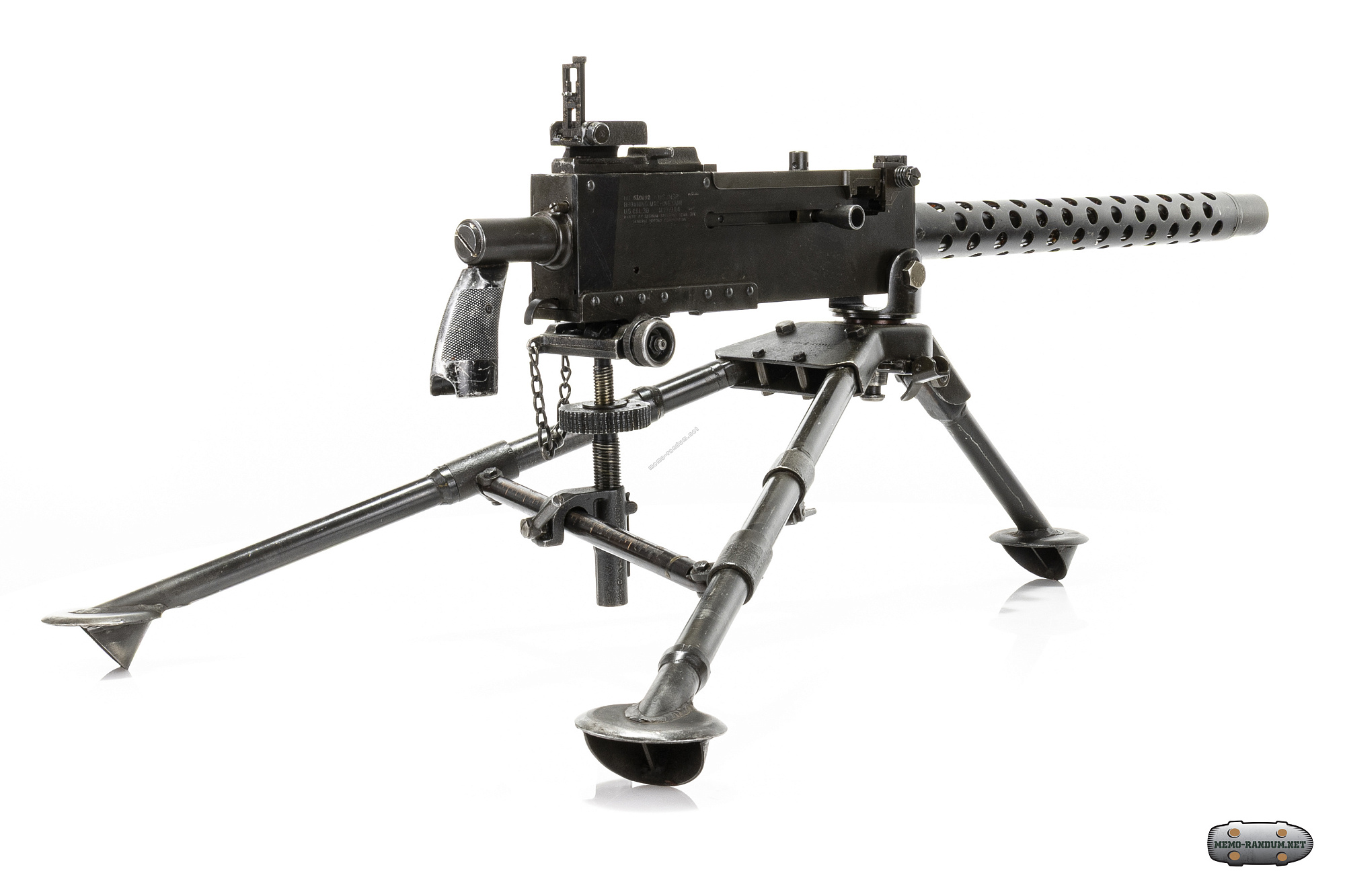

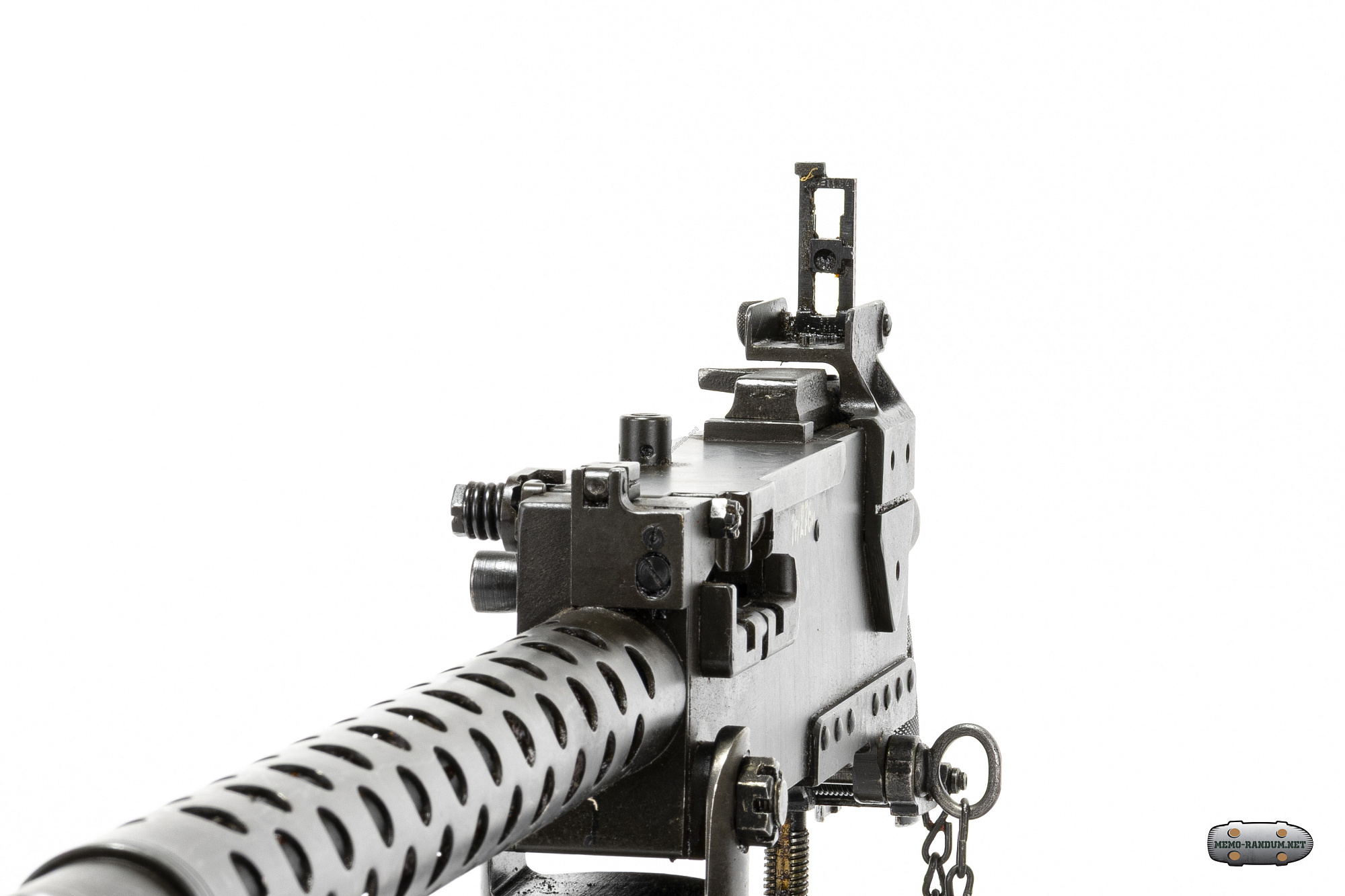

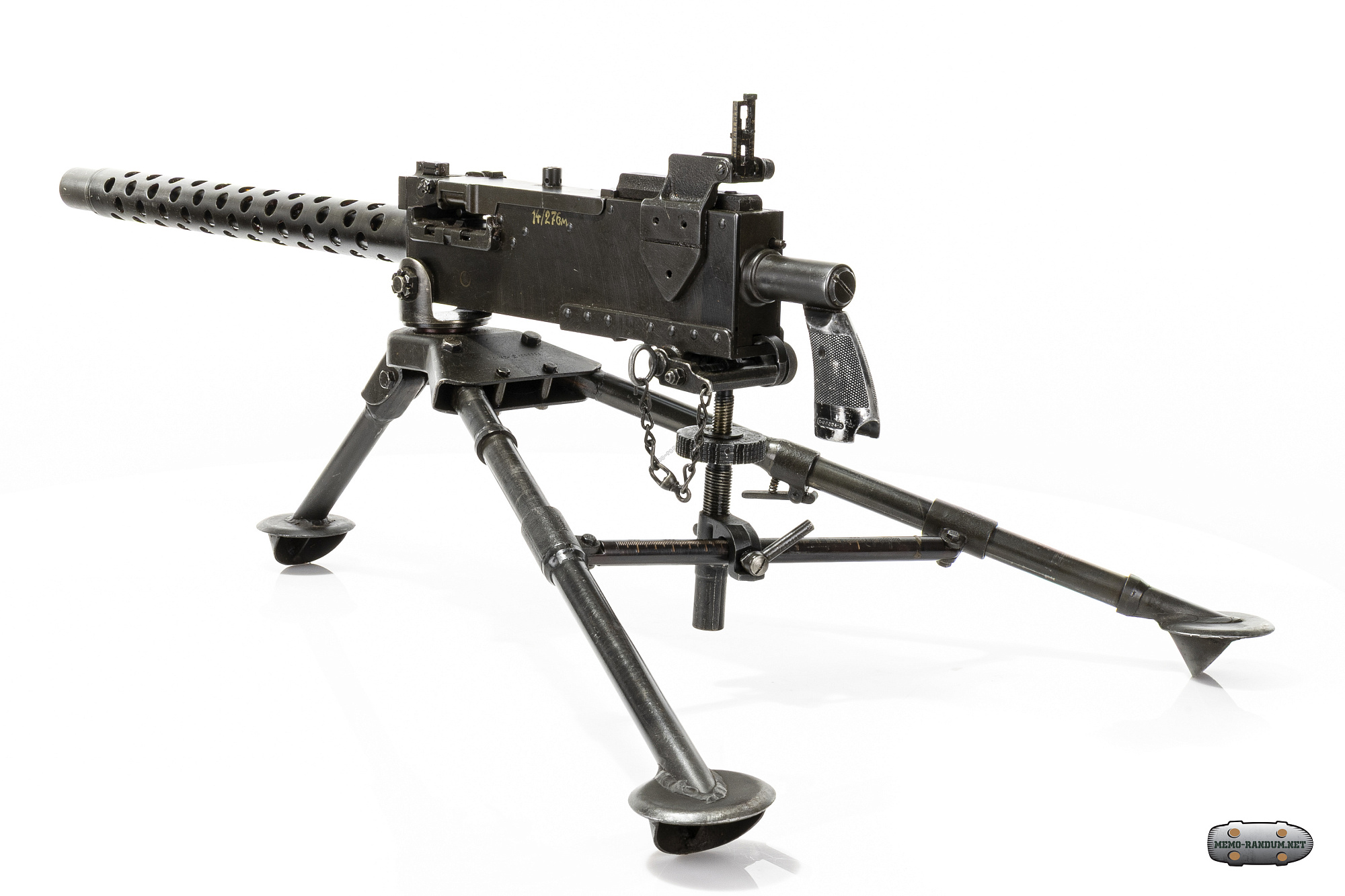

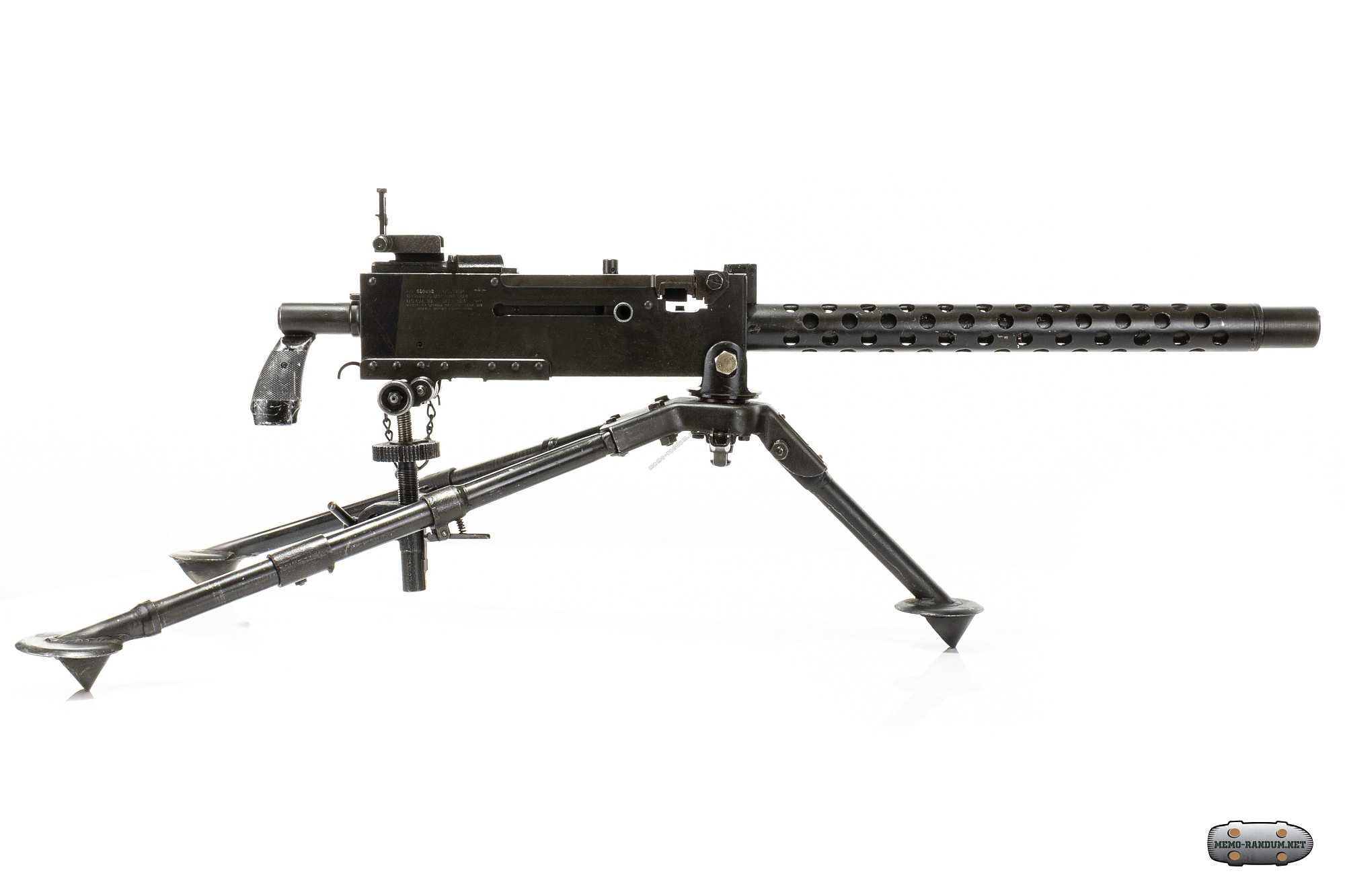

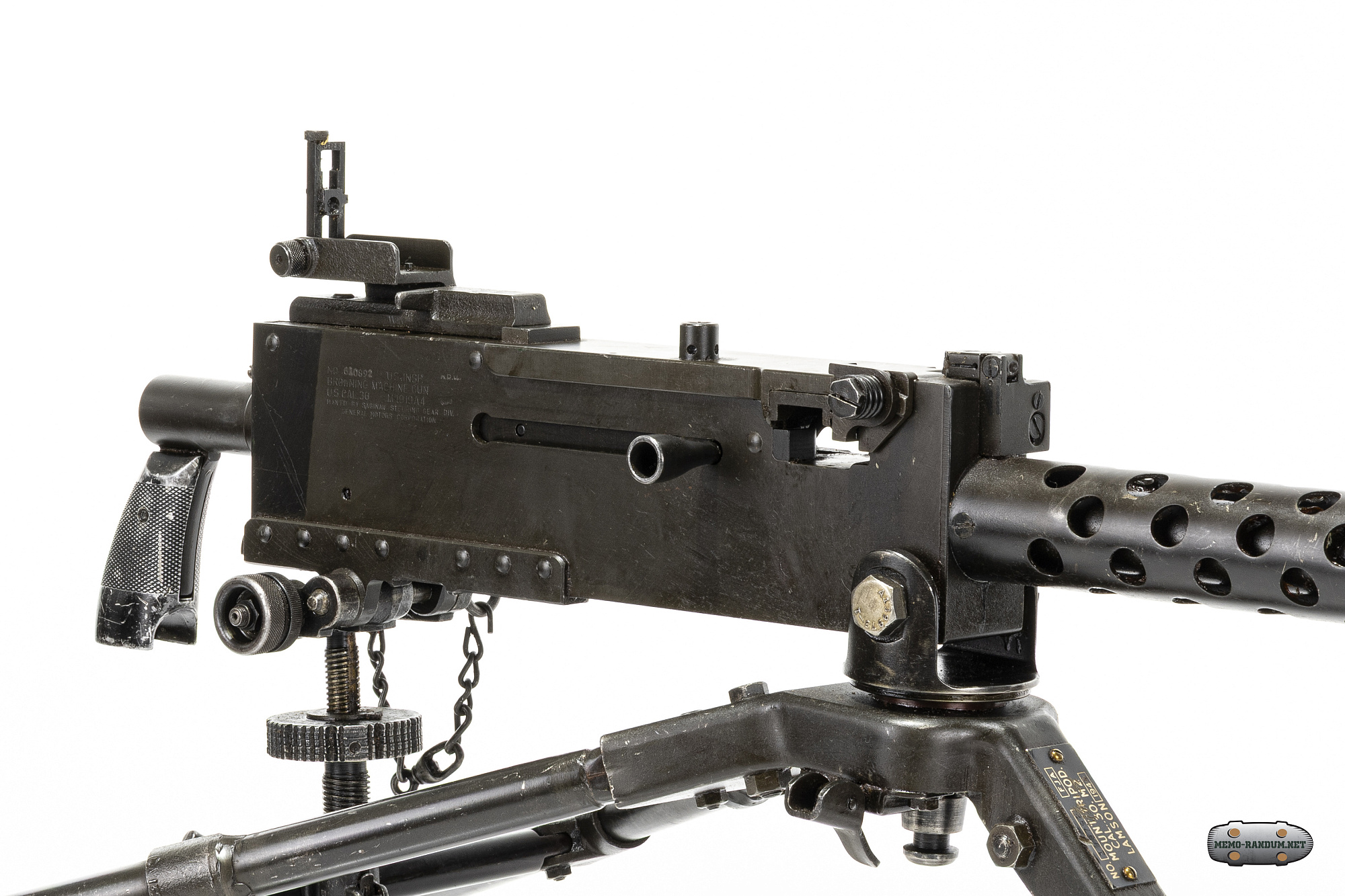

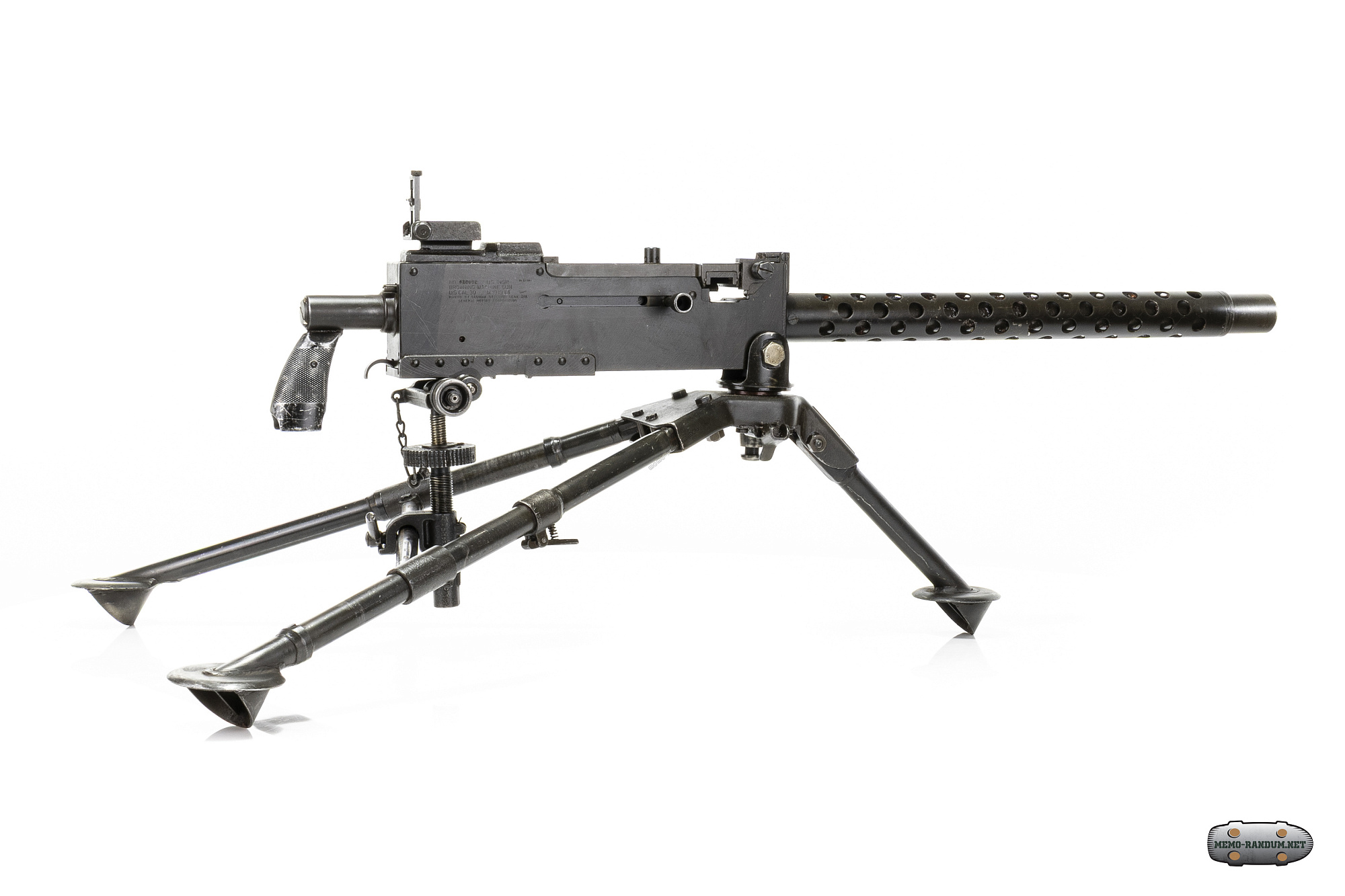

Обзор станкового пулемёта Colt M1919 A4 на станке-треноге М-2
Данный экспонат представлен в цифровой версии выставки «Оружейный магазин Джона М. Браунинга» Военно-исторического музея артиллерии, инженерных войск и войск связи.

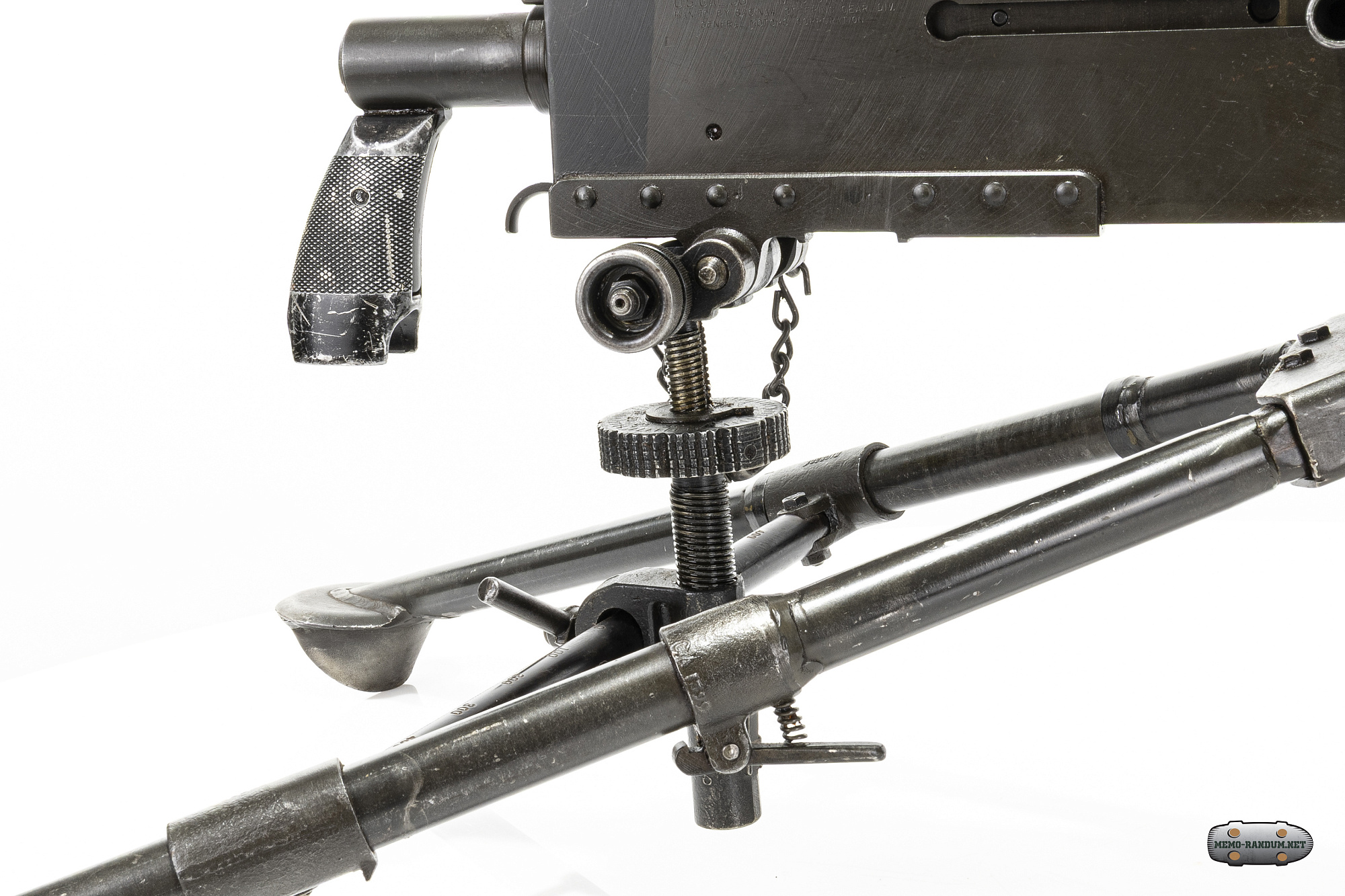

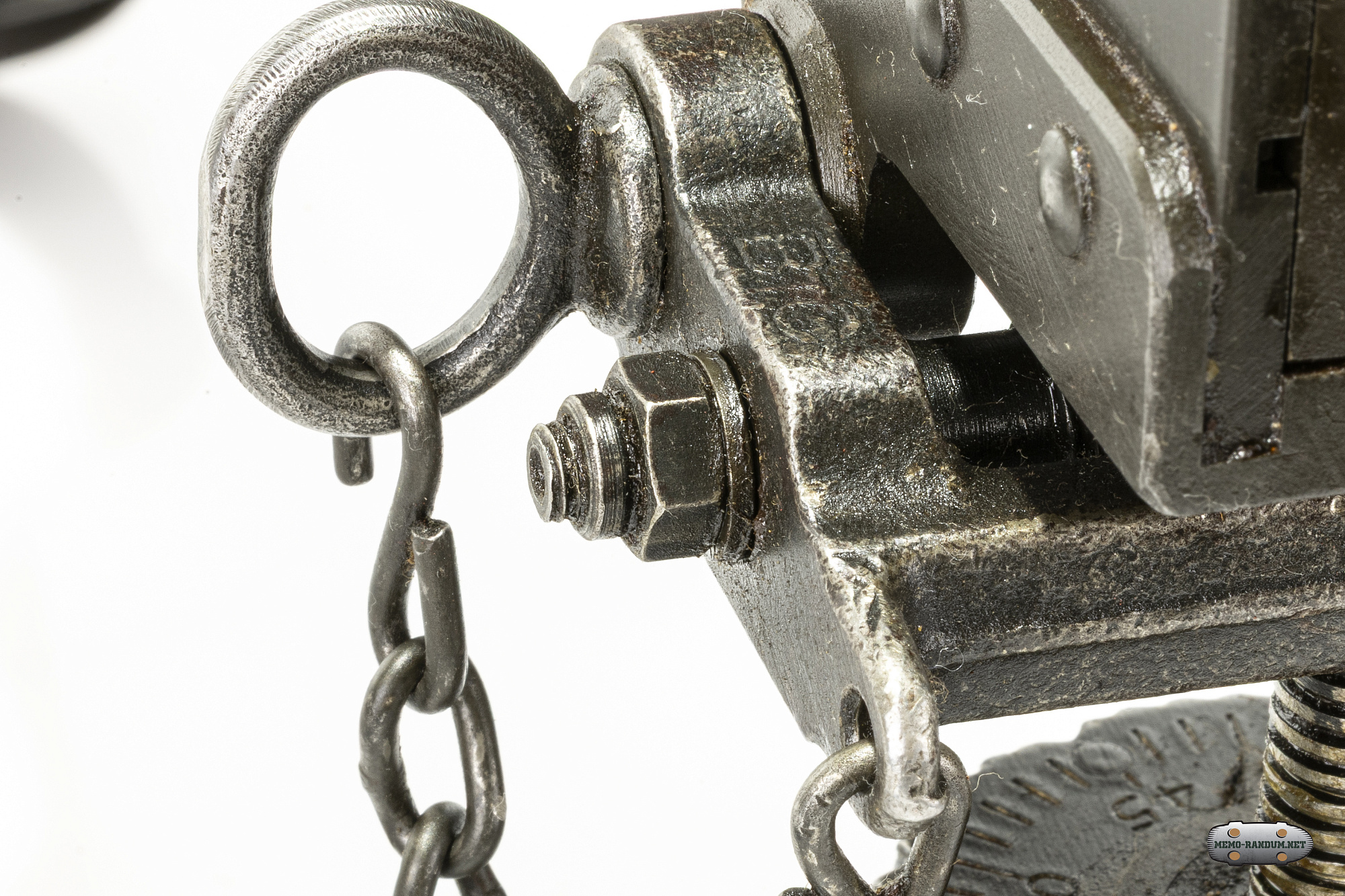

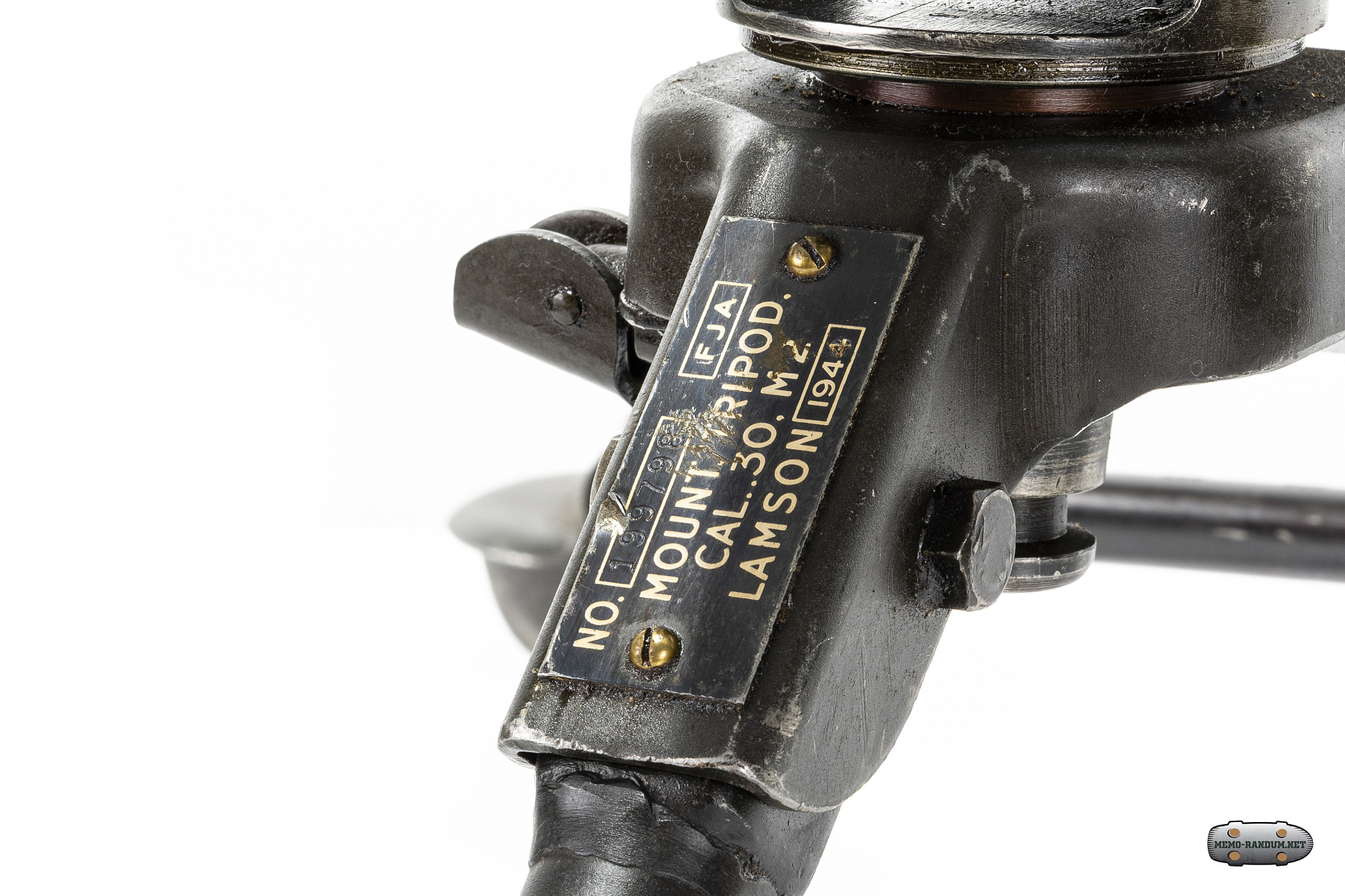

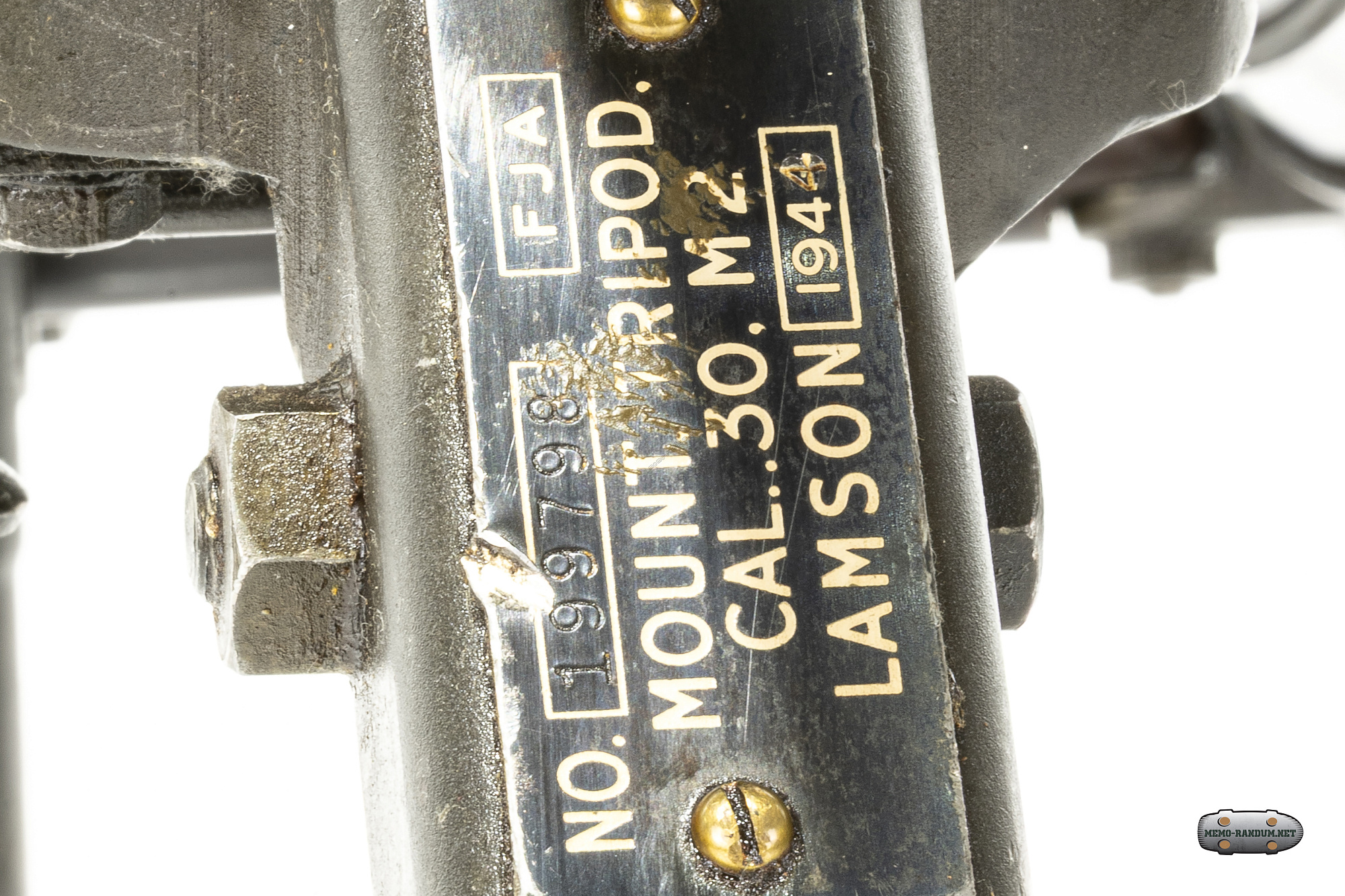

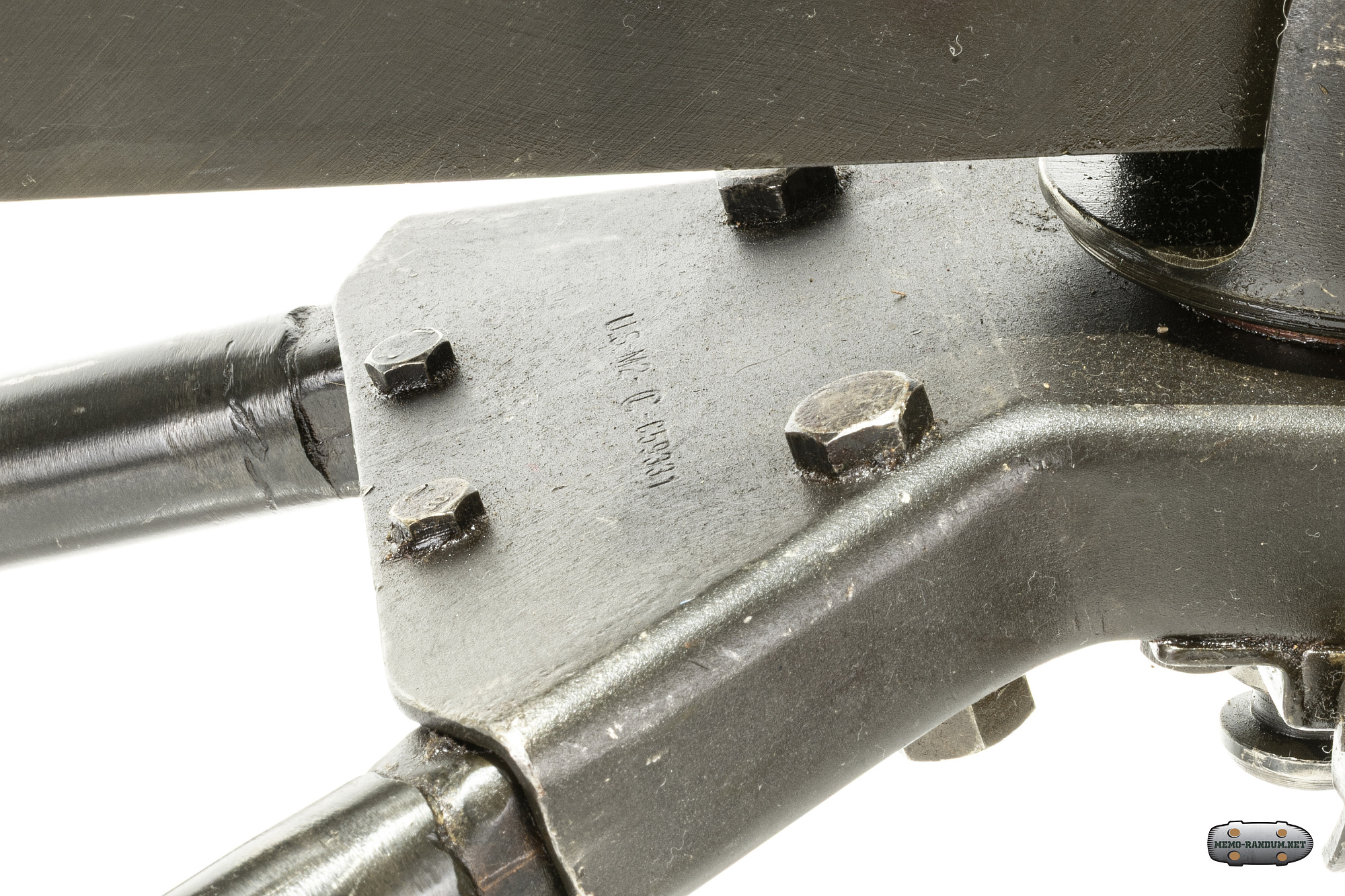

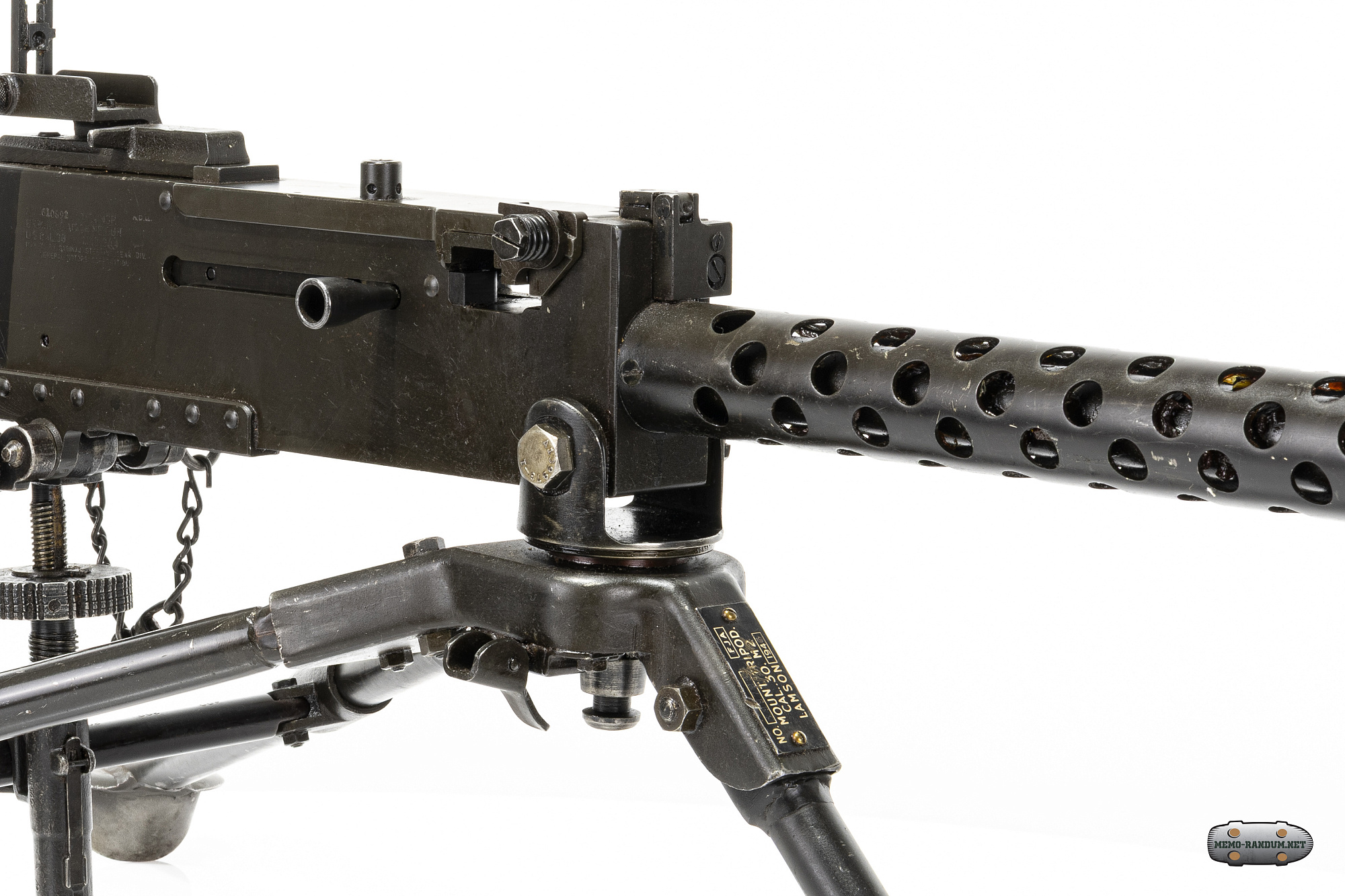

"FJA" на шильде станка указывает на инициалы проверяющего Фрэнка Дж. Этвуда (Frank J. Atwood), инспектора ОТК по станкам M2 (инициалы часто встречаются на многих станках).
M1919A4 — это американский станковый пулемёт калибра .30-06 (7,62×63 мм), разработанный Джоном Браунингом. Он был принят на вооружение в 1936 году как усовершенствованная версия более ранних моделей.
Конструктивные особенности

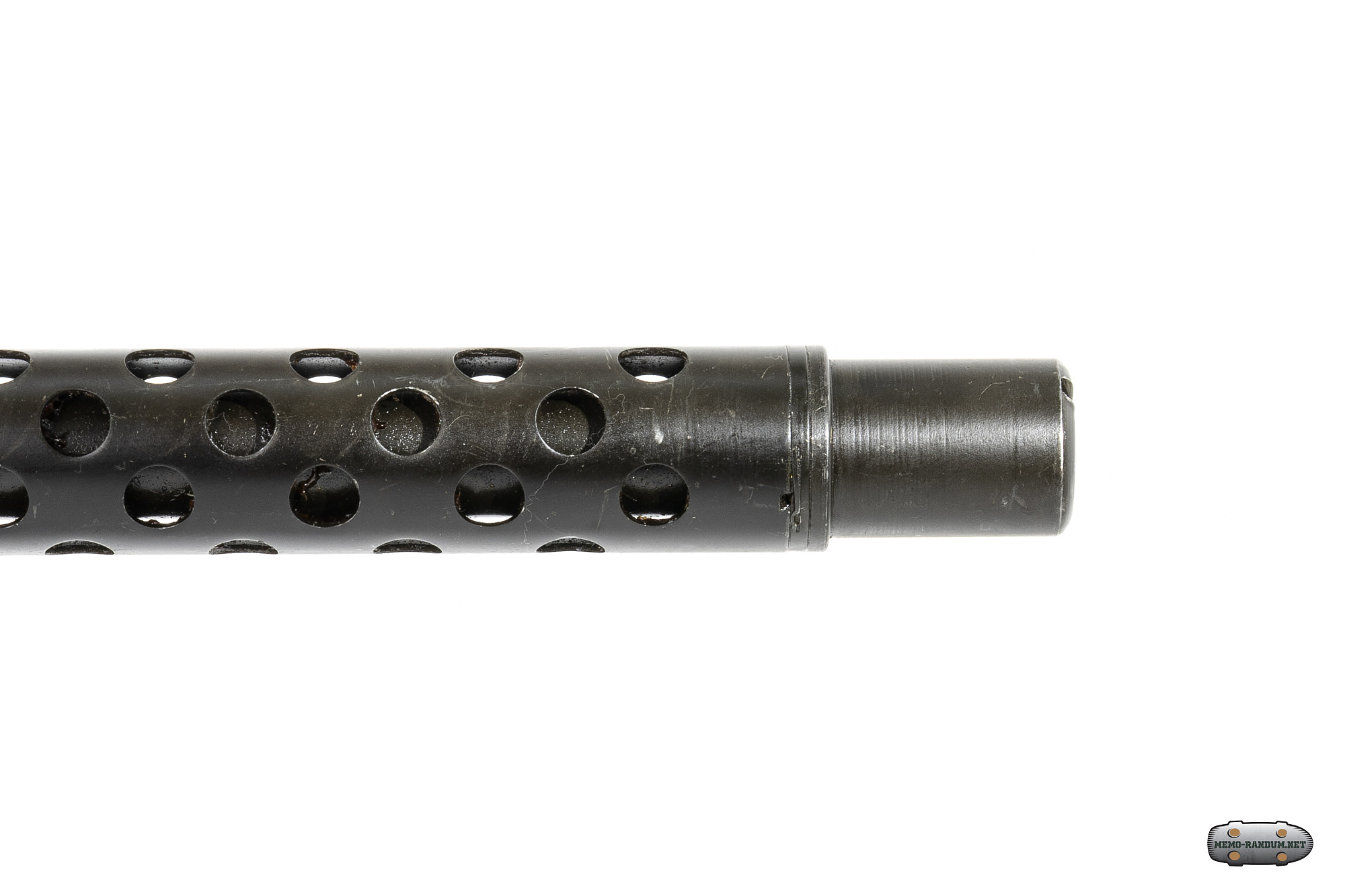

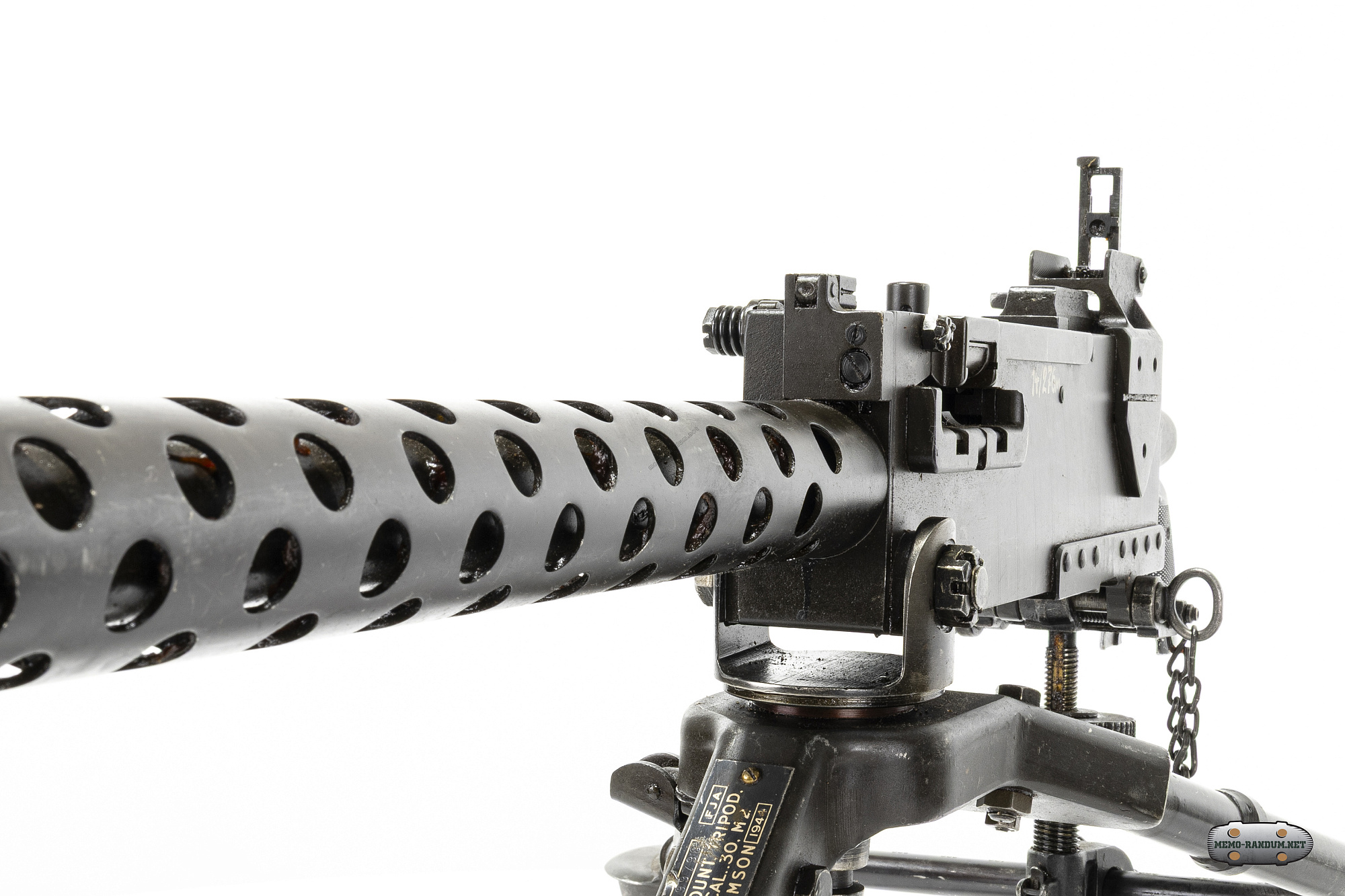

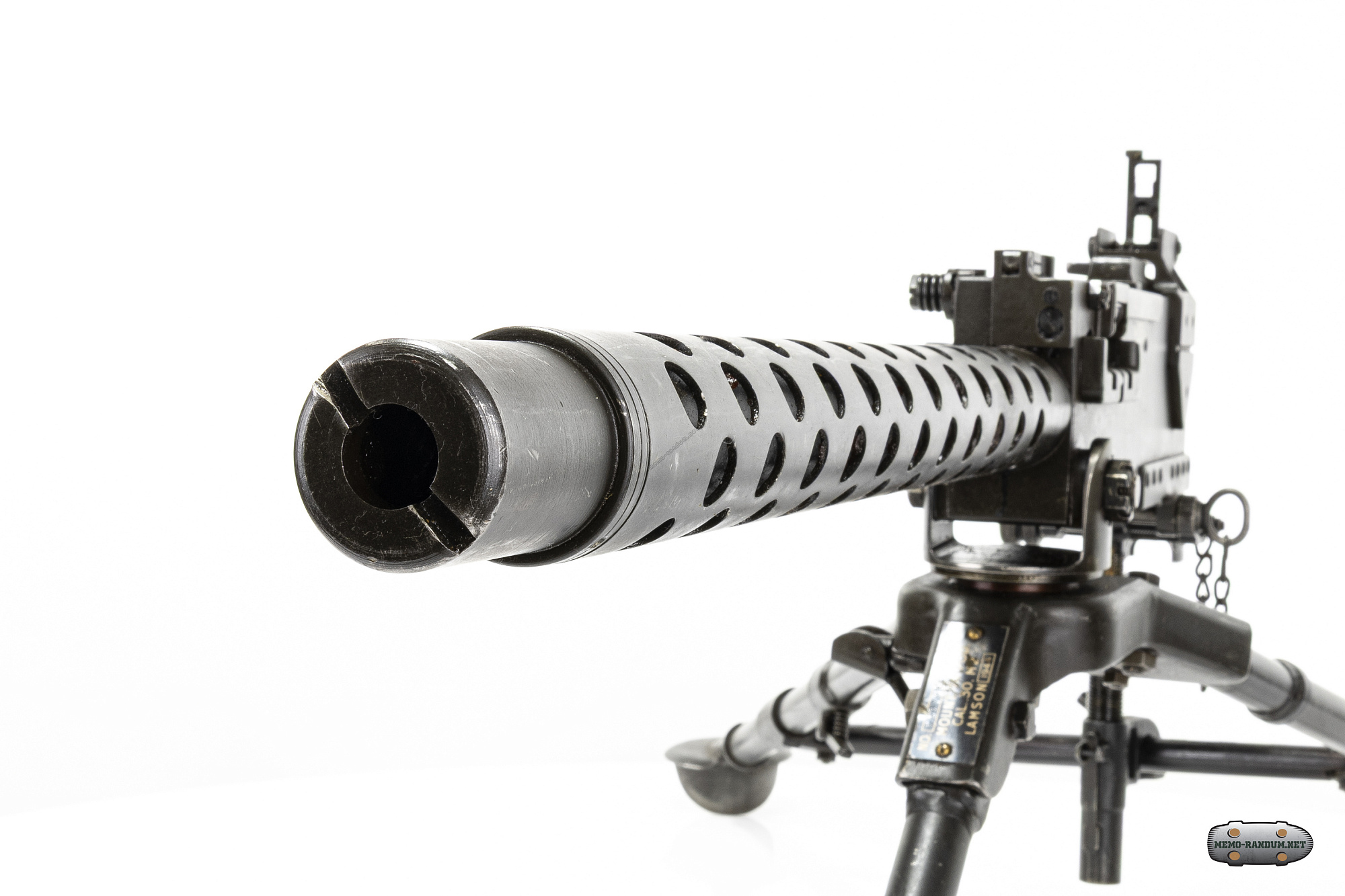

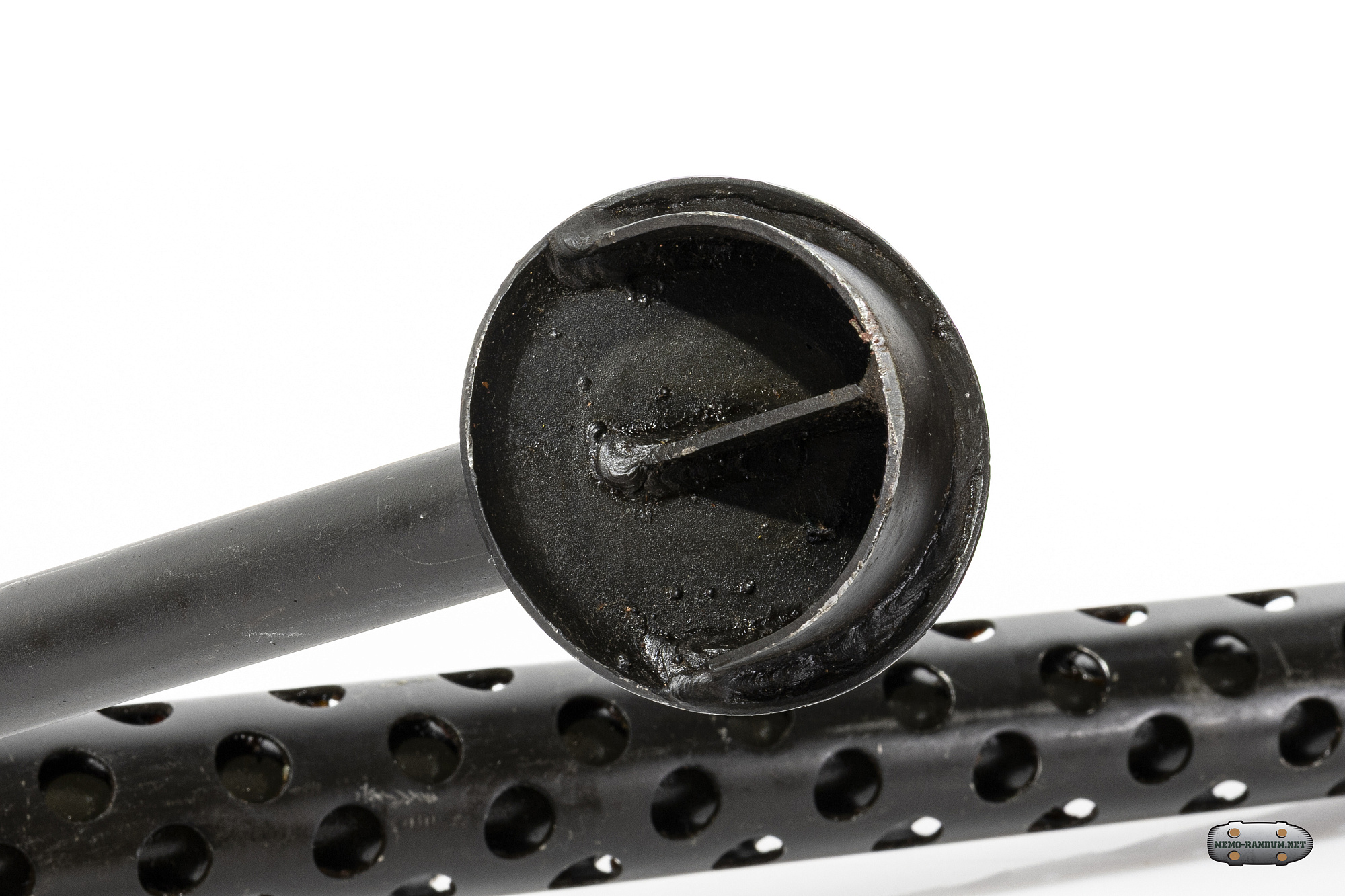

- Воздушное охлаждение: Вместо тяжёлого водяного кожуха (как у предшественника M1917) получил тяжелый ствол и перфорированный кожух с отверстиями для циркуляции воздуха. Значительно облегчило оружие, но снизило возможность ведения длительного непрерывного огня (ствол требовалось менять после ~400 выстрелов интенсивной стрельбы). Доп информация из руководства по эксплуатации- тяжелый ствол и отверстия в кожухе позволяли циркулировать воздуху и поддерживать рабочую температуру пулемета в нормальных условиях, то есть со скоростью около 60 выстрелов в минуту , в течение примерно 30 минут.
- Надёжность: Унаследовал от M1917 исключительно надёжную систему с коротким ходом ствола и запиранием перекосом затвора. Отлично работал в тяжёлых условиях: в грязи, песке, при низких и высоких температурах.
- Универсальность установки: Мог использоваться на лёгком треножном станке M2 (тяжесть станка способствовала кучности), на авиационных и танковых установках, на машинах, катерах и даже в спаренных зенитных конфигурациях.
История применения
На уровне роты обычно имелся взвод вооружения с 2-4 такими пулемётами, что давало командиру роты мощное средство огневой поддержки, которого не хватало пулемётам отделений BAR.
как и на чем использовался:

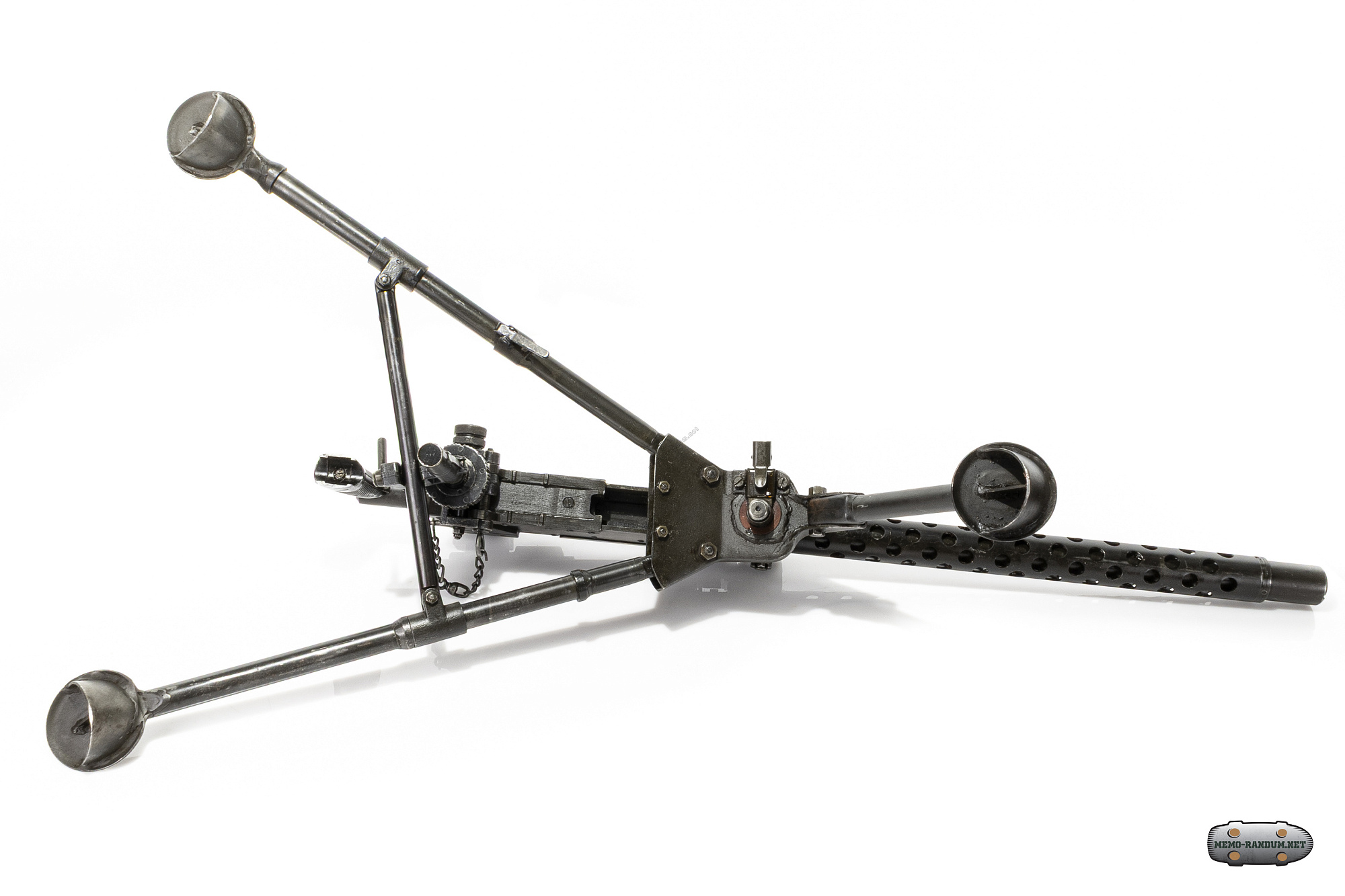

- Пехота: на станке M2 (основная роль, лёгкий станок позволял быстро менять позицию, но стояла проблема — часто переносили вдвоём).
- Танки (курсовые и спаренные): M1919A4 устанавливался на M3 Stuart, M4 Sherman и др. Для танков были модификации с электроприводом.
- Авиация: использовались специальные авиационные версии M2 AN, которые питались с двух сторон и имели темп до 1200–1500 выстр./мин (по сути — отдельная модель).
- Бронемашины, джипы, плавающие транспортеры, катера.
Где ещё применялась (кроме США)
- По ленд-лизу: СССР, Великобритания, Китай, Франция, Бразилия и другие союзники.
- После войны: оставалась на вооружении армий НАТО до 1970-х, многие страны переделали её под 7,62×51 мм НАТО.
- Корейская война (1950–1953): основная американская пехотная поддержка, активно использовалась и китайскими/северокорейскими войсками;
- Вьетнамская война: постепенно замещалась M60, но на тех же бронекатерах и в южновьетнамской армии оставалась долго.
- СССР получил тысячи M1919A4 и ставил их, например, на бронедрезины или использовал в укрепрайонах . Немцы также активно применяли трофейные M1919A4.
Версии/развитие
- M1919A6 (1943) — попытка превратить станковый пулемёт в ручной (облегчённый ствол, сошки, приклад, ручка). Получился очень тяжёлым — 14,7 кг, солдаты воевали с ним неохотно.
- M37 (1950-е) — модификация для средних танков, двустороннее питание. Разрабатывалась уже под опыт Корейской войны, но использовалась до войны во Вьетнаме.
Боепитание и патроны
Использовал американский .30-06 (7,62×63 мм) — очень мощный винтовочный патрон.
Виды патронов:
- M2 Ball (обычная пуля) — основная.
- M1/M2 AP (бронебойные) и M1/M2 API (бронебойно-зажигательные) .
- Трассирующие M1/M17.

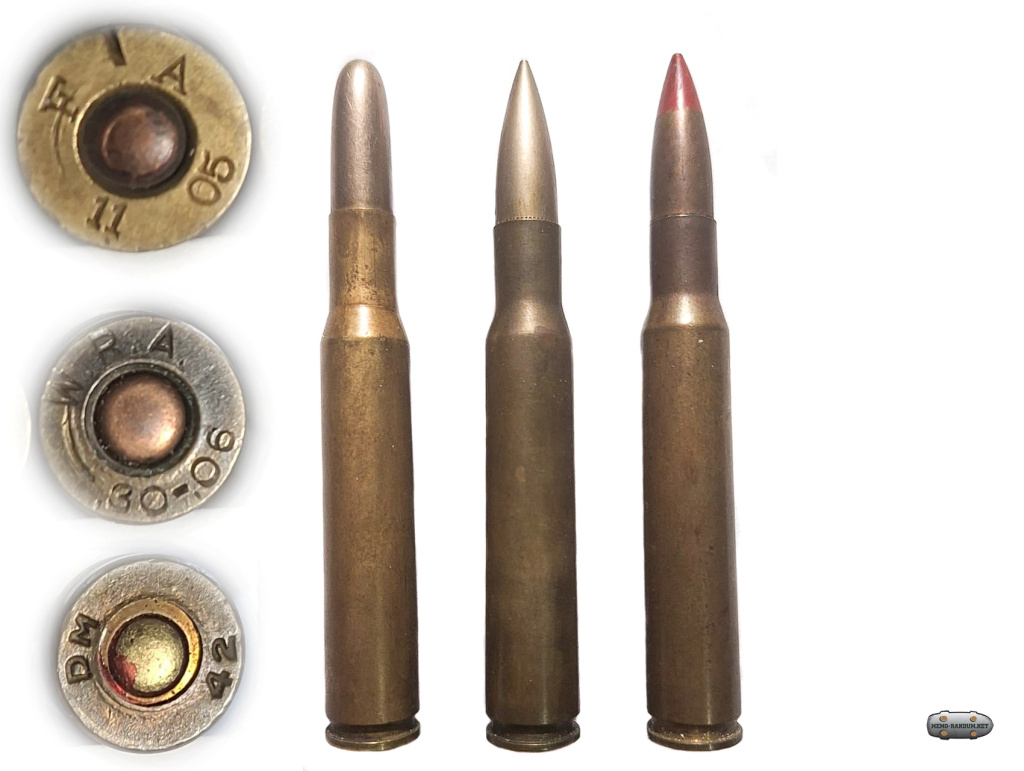

На фотографии патроны 30-06. Слева направо - прототип 30-03 (чуть большей длиной гильзы и с тупоконечной пулей), коммерческий, производство германии
Ленты и подача
- Использовались стандартные матерчатые ленты M1919 и M1 на 250 патронов, позже перешли на металлические звеньевые M13.
- Матерчатую ленту необходимо было снаряжать вручную, и она рвалась, набухала от влаги — это был минус. Металлические ленты проще в обращении и намного надёжнее.
Эксплуатация в пехоте
M1919A4 оставила неоднозначную память у солдат.
Достоинства:
- очень надёжное оружие;
- точность и настильность благодаря мощному винтовочному патрону и станку;
- небольшая масса по сравнению с M1917 весом ~40 кг ;
- часто устанавливалась на джипы, бронетранспортёры и другую технику — резко повышала мобильность.
Недостатки:
— тяжёлая для постоянной переноски в пехоте (станок + тело = 20 кг);
— не позволяла вести интенсивный автоматический огонь дольше 100–150 патронов без риска заклинивания. Замена ствола производилась ~через 400 выстрелов в интенсивном режиме, реально на поле боя солдаты меняли стволы редко. Есть тактический минус: при смене позиции требовалось минимум 2–3 человека, и если один ранен — время смены позиции значительно увеличивалось.
Учебные пособия по M1919A4
- FM 23-25 (Basic Field Manual, 1940) — "Browning Machine Gun, Cal. .30, M1919A4 Ground".
- TM 9-205 (1944) — Ordnance Maintenance.
Заключение
Пулемёт M1919A4 дал взводному и ротному звену американцев ту самую лёгкую и подвижную пулемётную поддержку, которую сложно было получить от старого M1917. Да, недостаточно лёгкий (по нашим меркам) и не очень маневренный при переноске, но он был везде — в танках, на джипах, в руках пехотинцев. Его концепция воздушного охлаждения и общая схема перекочевали и в M60, который официально заменил M1919 только в конце 1970-х.
