Четырехствольный капсюльный пистолет. кал. 10мм

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.


Обзор четырехствольного капсюльного Бюндельревольвера. кал. 10мм

(Русский четырехствольный пеппербокс)

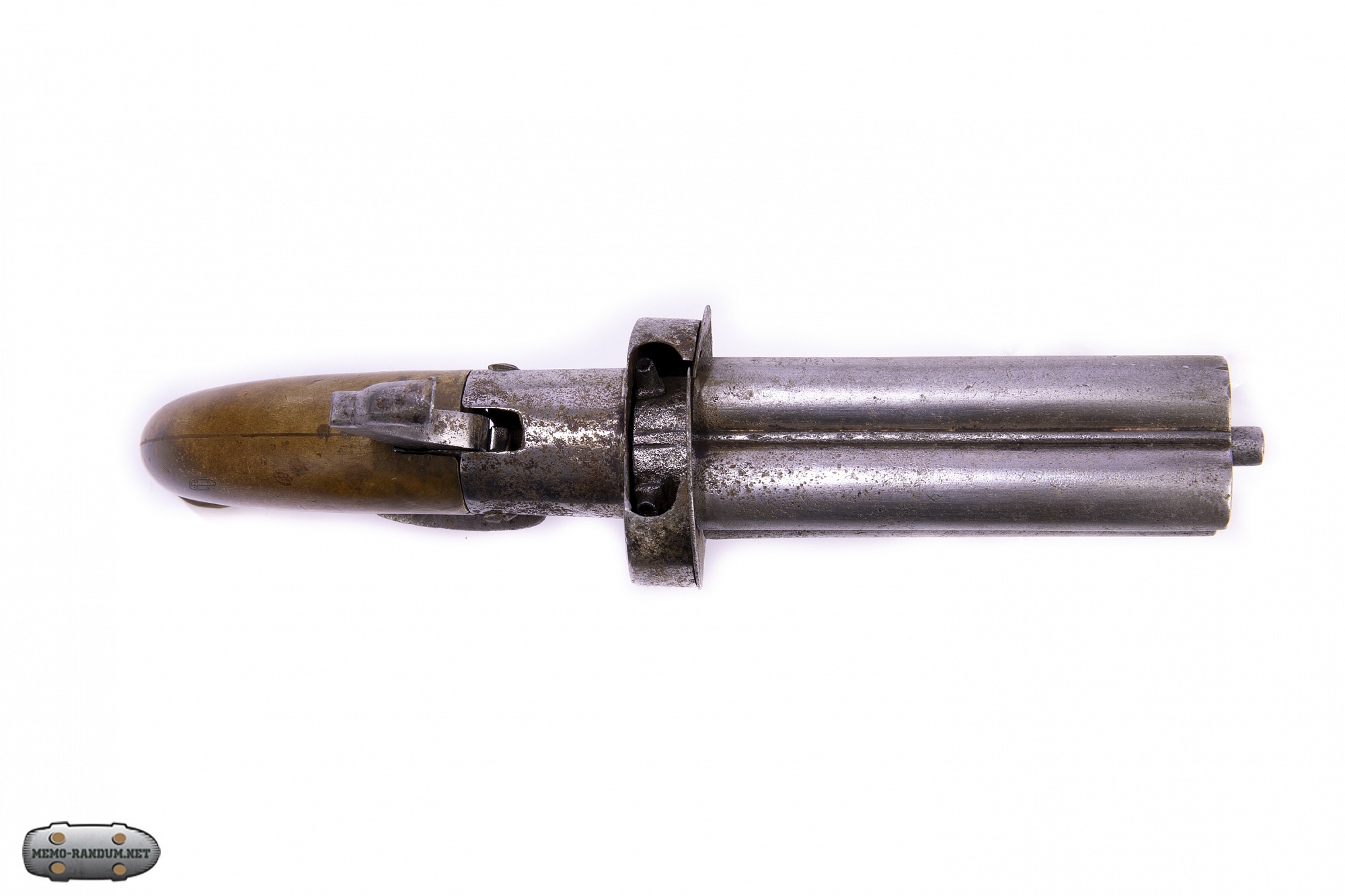

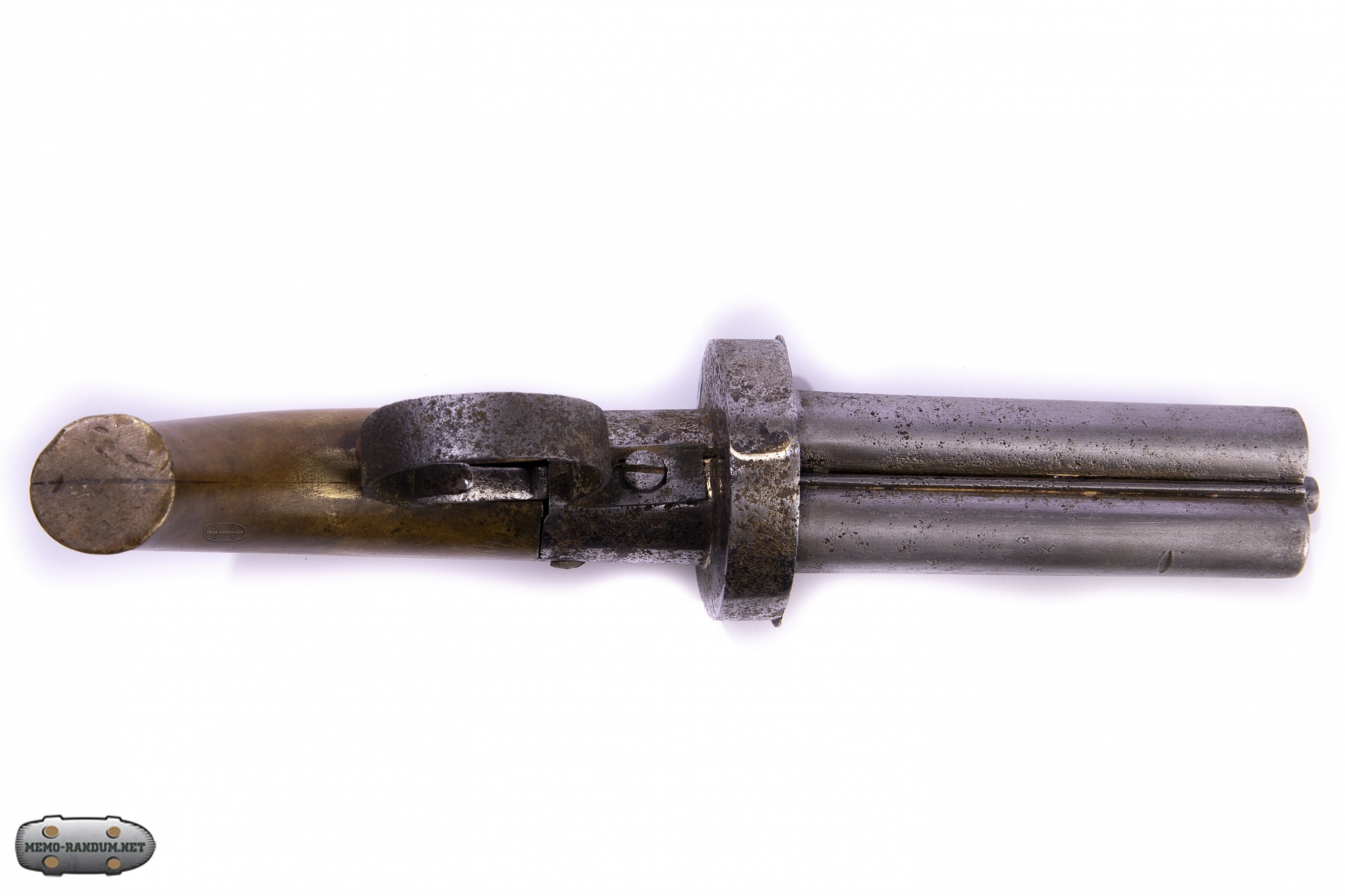

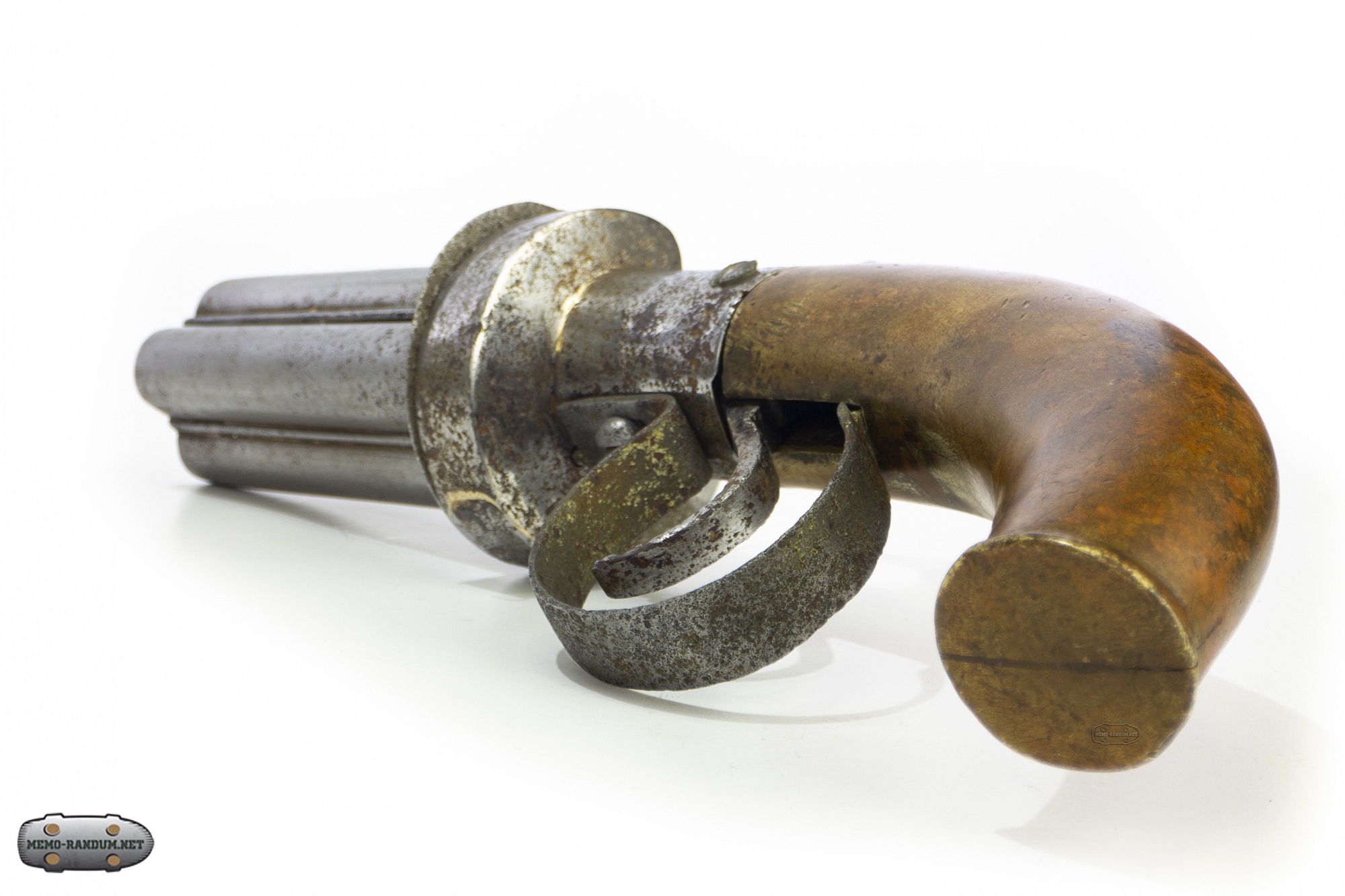

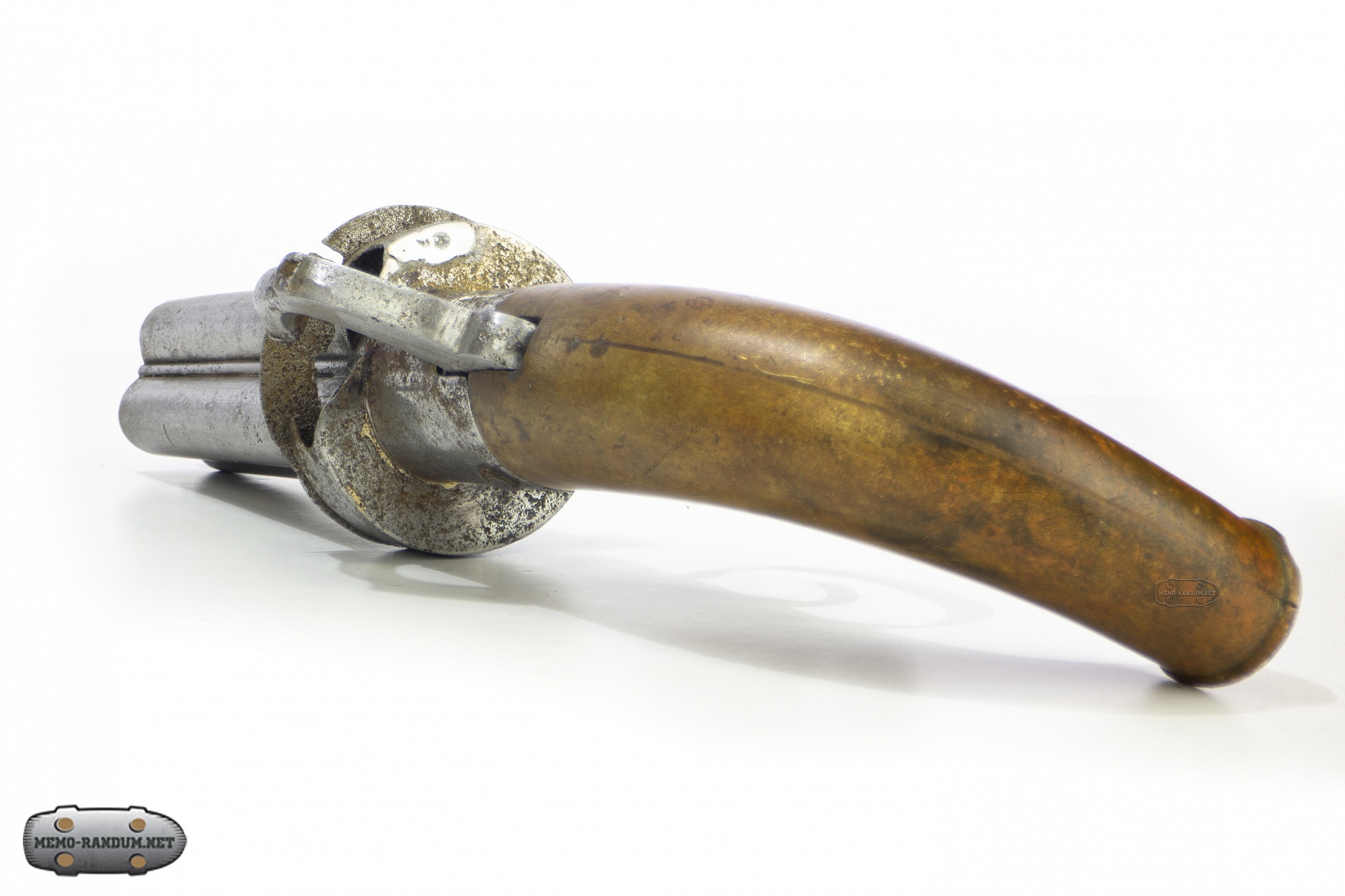

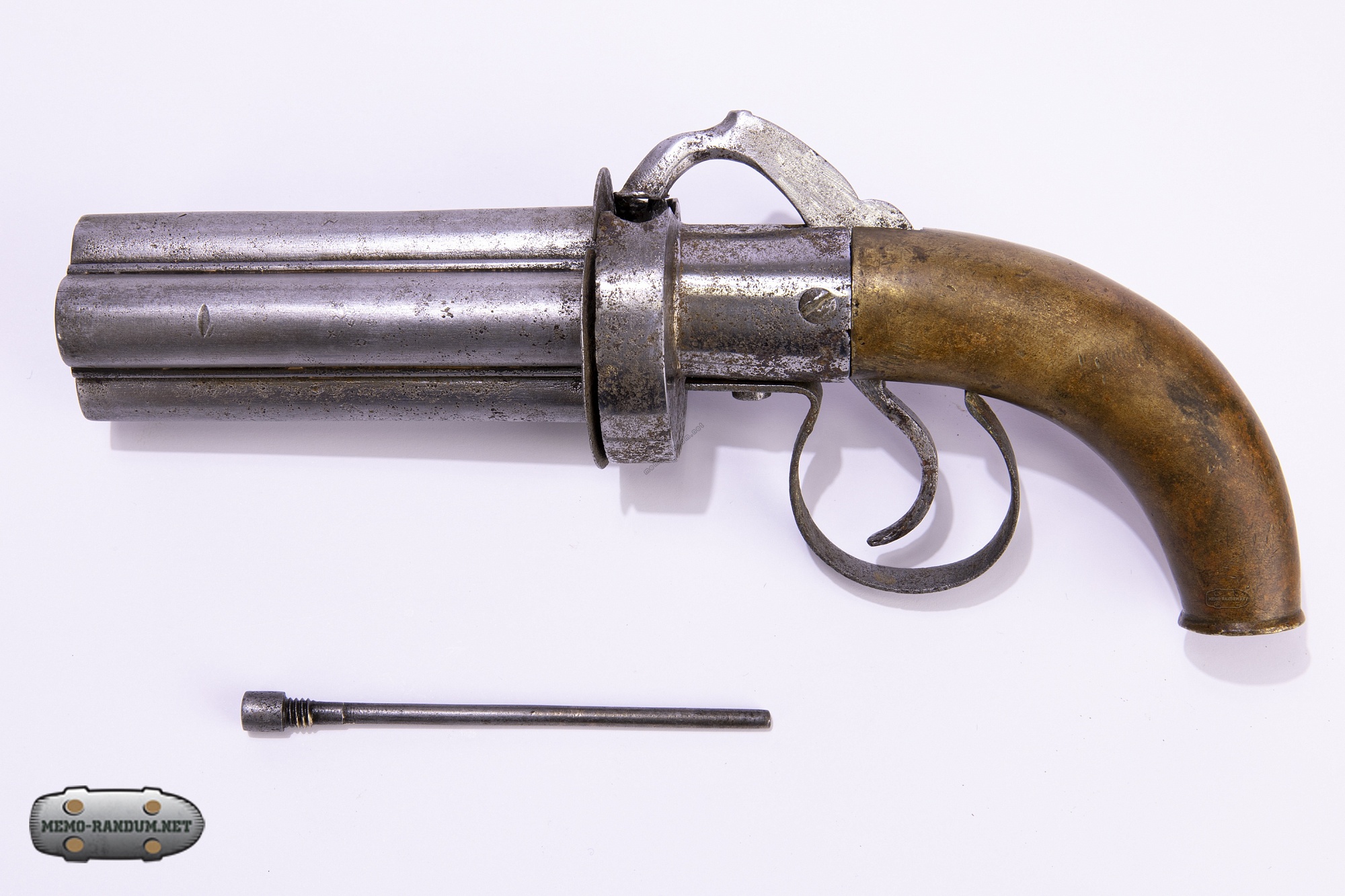

Русский четырехствольный пеппербокс. Рукоятка латунная

Интересный пистолет. Нет точных данных- в каких странах производились четырехствольные пистолеты данного типа. В разных источниках указываются разные места производства: где-то -Льеж, где-то - Тула (Тула в виде небольших оружейных артелей). В Тульском оружейном музее представлено несколько похожих по типу образцов, ссылки на ГОСКОТАЛОГ будут указаны ниже. Данный пистолет не имеет маркировок или клейм ни снаружи ни на внутренних деталях.

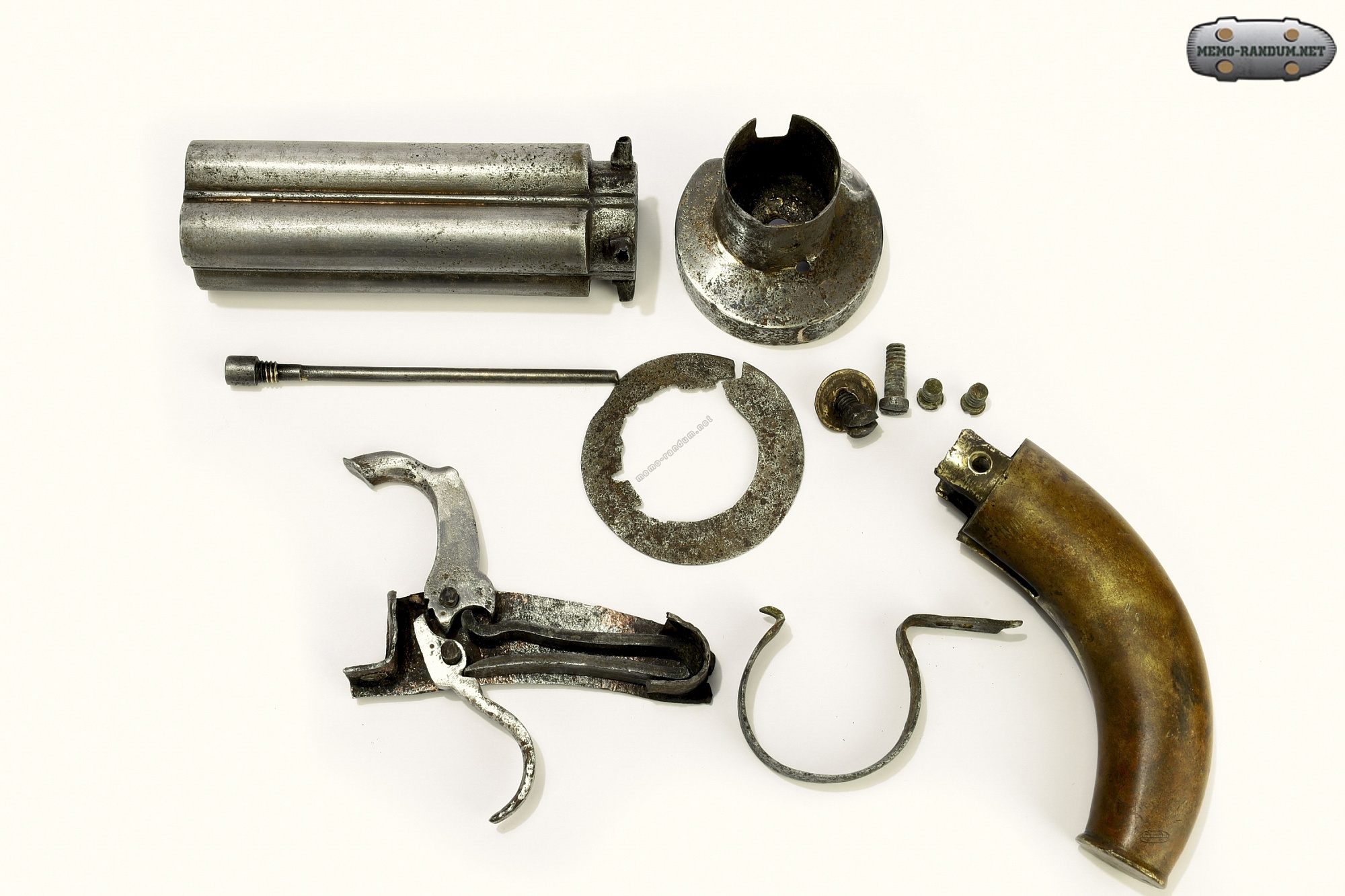

четырехствольный пистолет. капсюльный. 10 мм. вид на разобранный пистолет

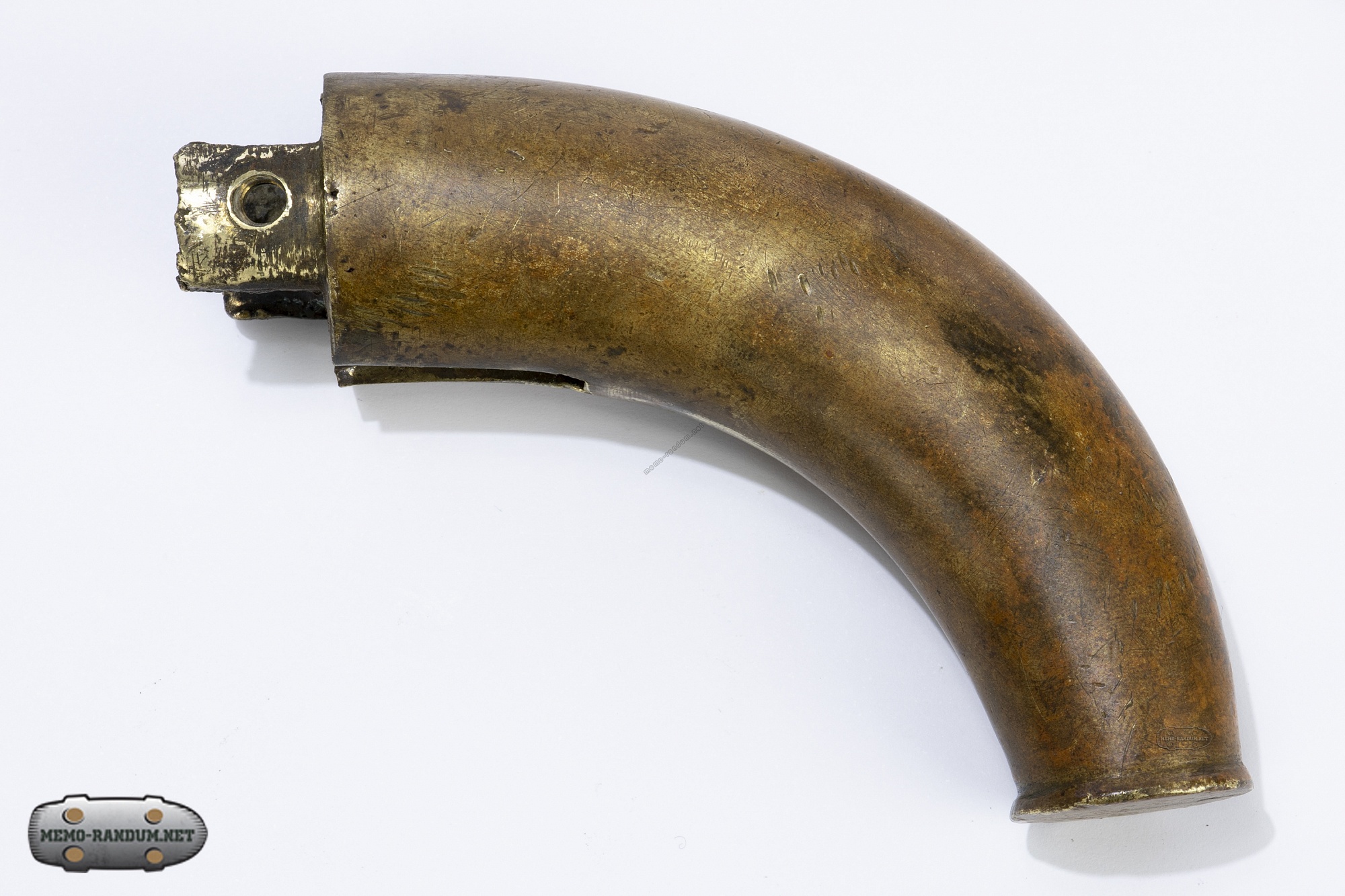

Рукоятка пистолета латунная, состоит из двух спаянных частей с наваренными ушками для крепления с муфтой, соединяющей рукоятку с блоком стволов. Такой тип рукоятки устанавливался не только на четырехствольные пистолеты, но был одной из составных частей одноствольных пистолей с раструбом.

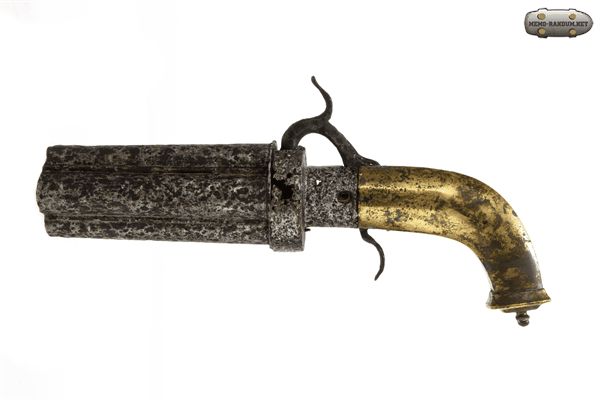

ТГМО КП-1474

Местонахождение пистолета: Федеральное государственное бюджетное учреждение культуры "Тульский государственный музей оружия"

Ударно-спусковой механизм собран на отдельной планке. Планка вставляется в латунную рукоятку практически на всю длину. За счет диаметра рукоятки и напаянных ушек, тело планки УСМ достаточно плотно фиксируется в пистолете. В передней части планки расположено отверстие с резьбой, в которое входит винт, одновременно фиксирующий предохранительную скобу к ствольной коробке.

УСМ

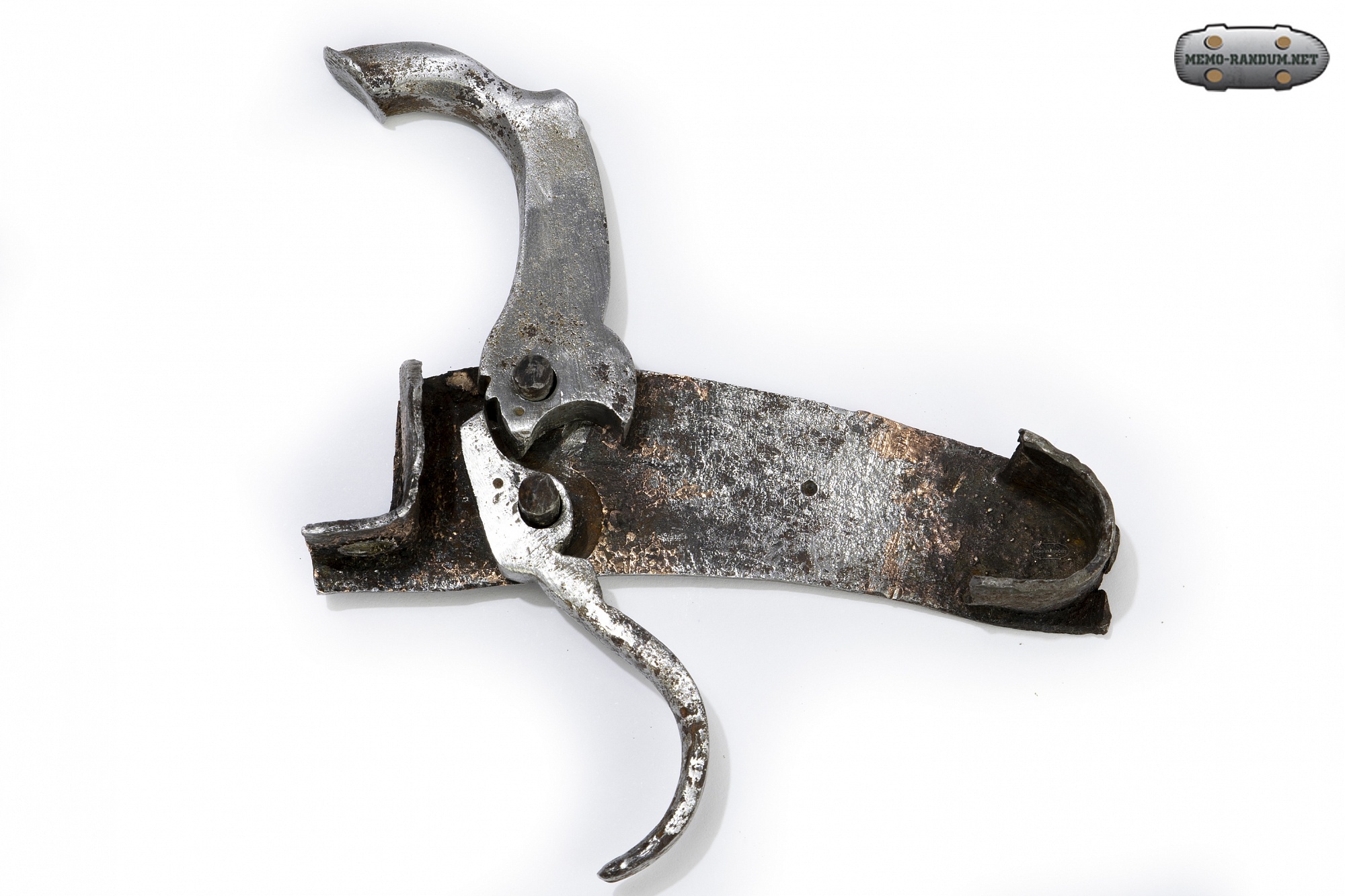

Планка УСМ с собранным курком и спусковым крючком

Материал ударно-спусковой планки -латунь с лужением. Курок и спусковой крючок выполнены из стали. S-образная спица курка данного экспоната сломана и утеряна. Боевая пружина сломана.

Ударно спусковой механизм четырехствольного пистолета

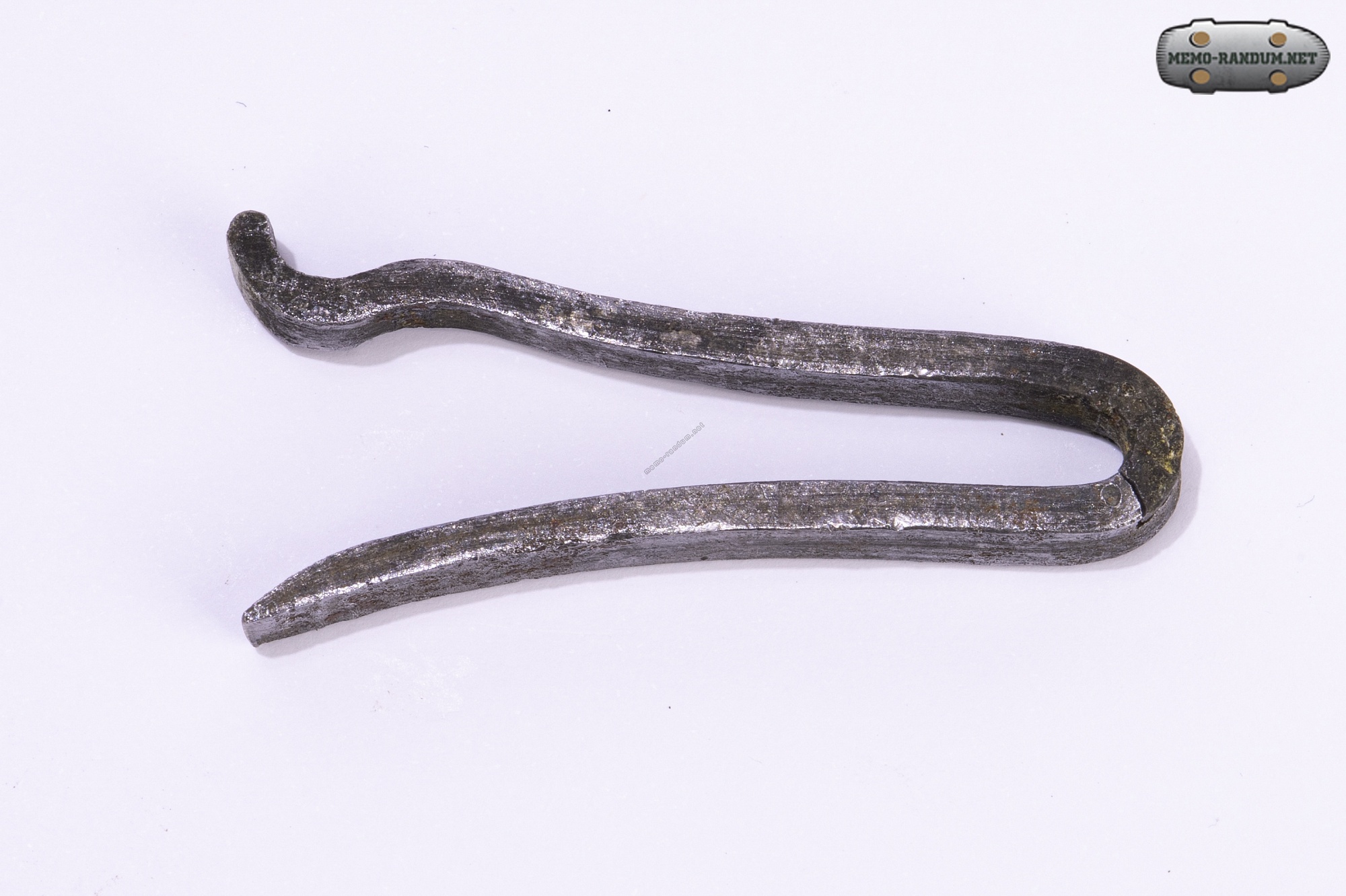

пружина УСМ

Предохранительная скоба стальная, крепится к пистолету одним винтом, а с другой стороны входит в паз рукоятки.

Блок стволов состоит из четырех спаянных попарно стволов. В зазоры между стволов напаяна медная проволока. Со стороны дульного среза между стволами вкручивается железный шомпол.

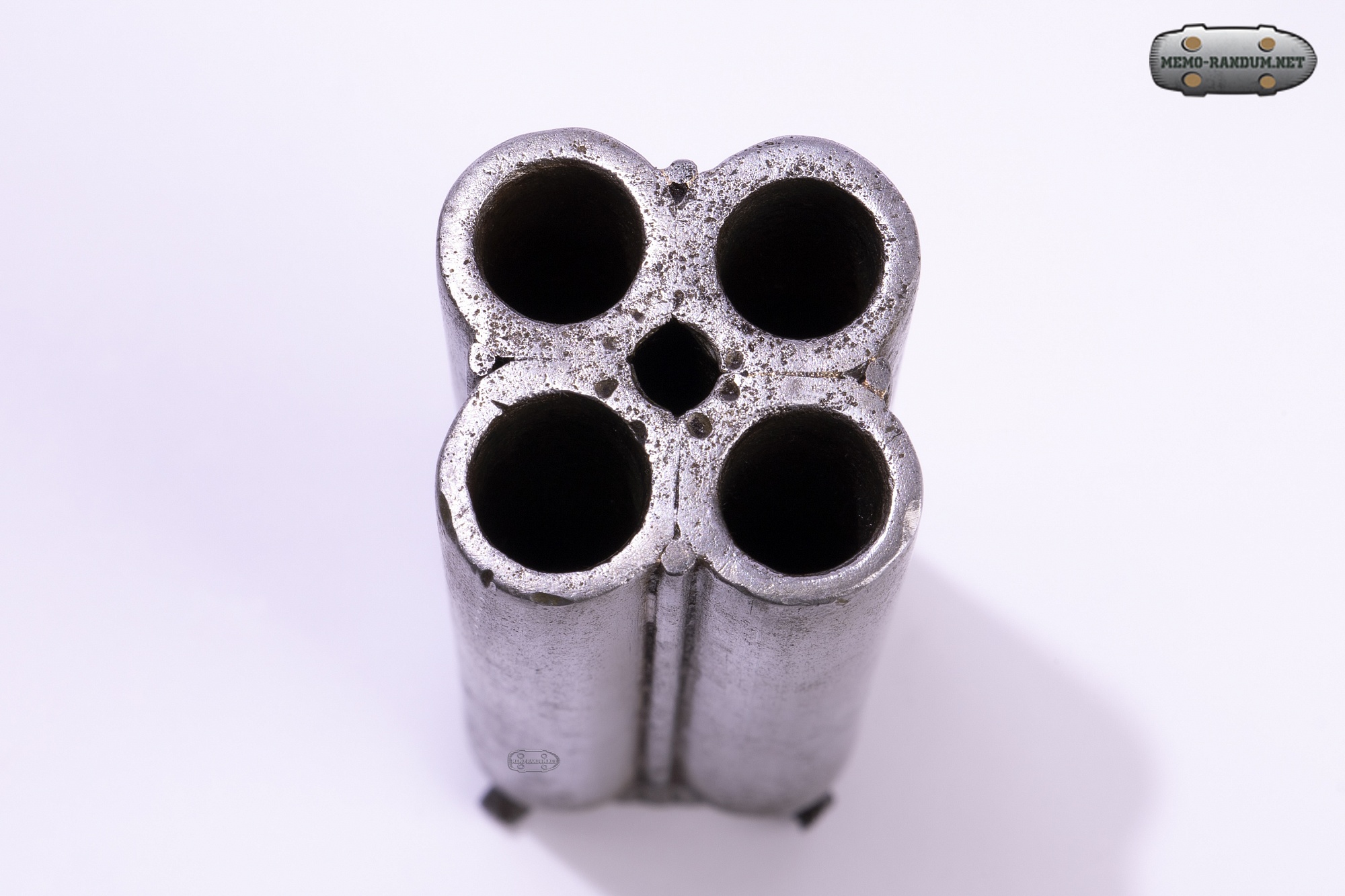

Вид на четрехствольный пистолет со стороны дульного среза

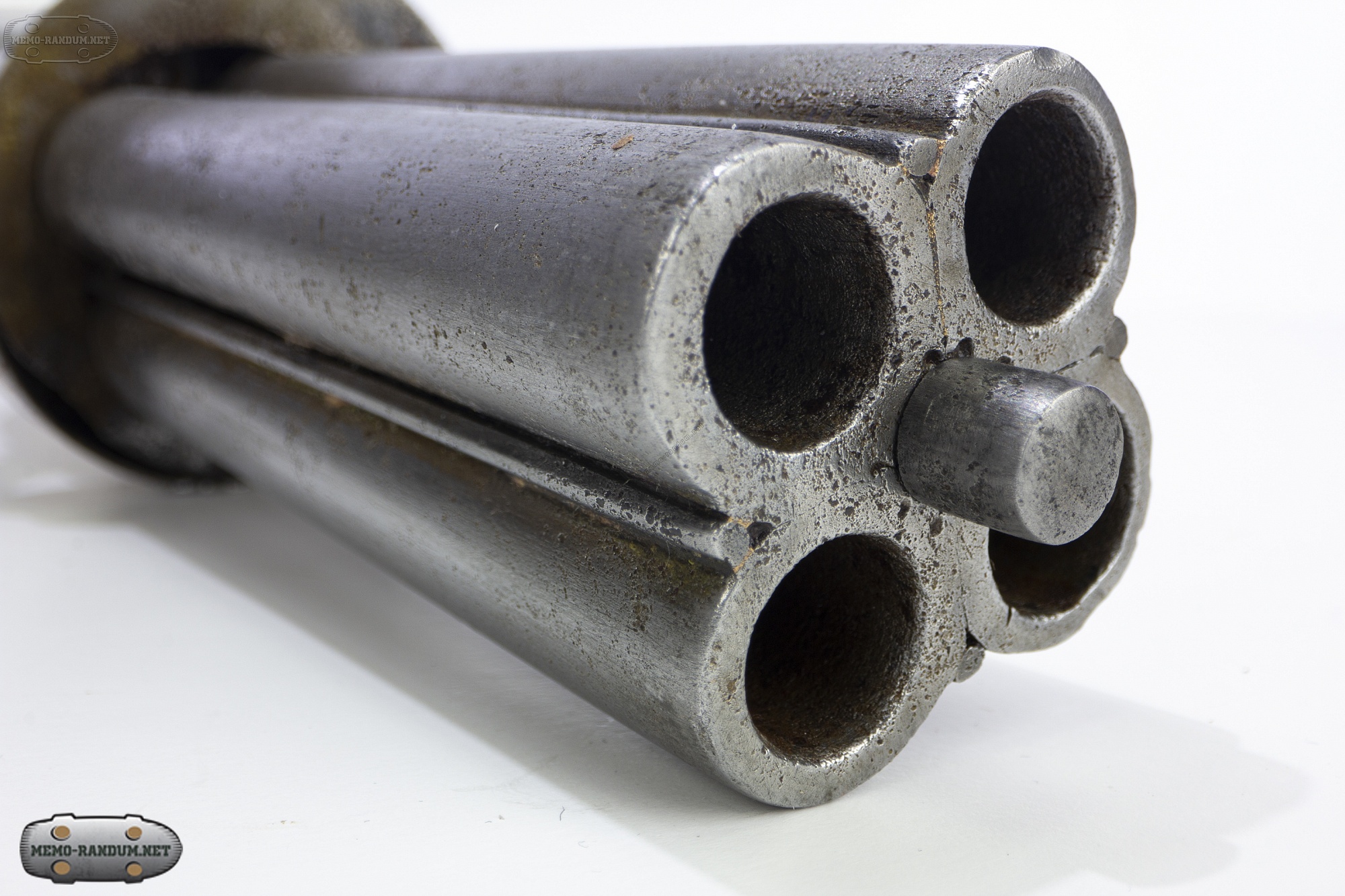

Блок стволов с вкрученным шомполом.

При стрельбе замена ствола происходила путем поворачивания вручную. На данном экспонате отсутствует механическое прокручивание блока стволов.

вид на блок из четырех стволов

Но на блоке стволов с казенной части присутствуют характерные насечки. Возможно, некоторые разновидности пистолей подразумевали механическое прокручивание стволов. Но эти насечки делались для фиксации ствола при следующем прокручивании. Дело в том, что на конце спусковой скобы находится выступ, который входит при каждом новом прокручивании в выемку на казенной части ствольного блока. Ствол фиксируется на одной линии с курком.

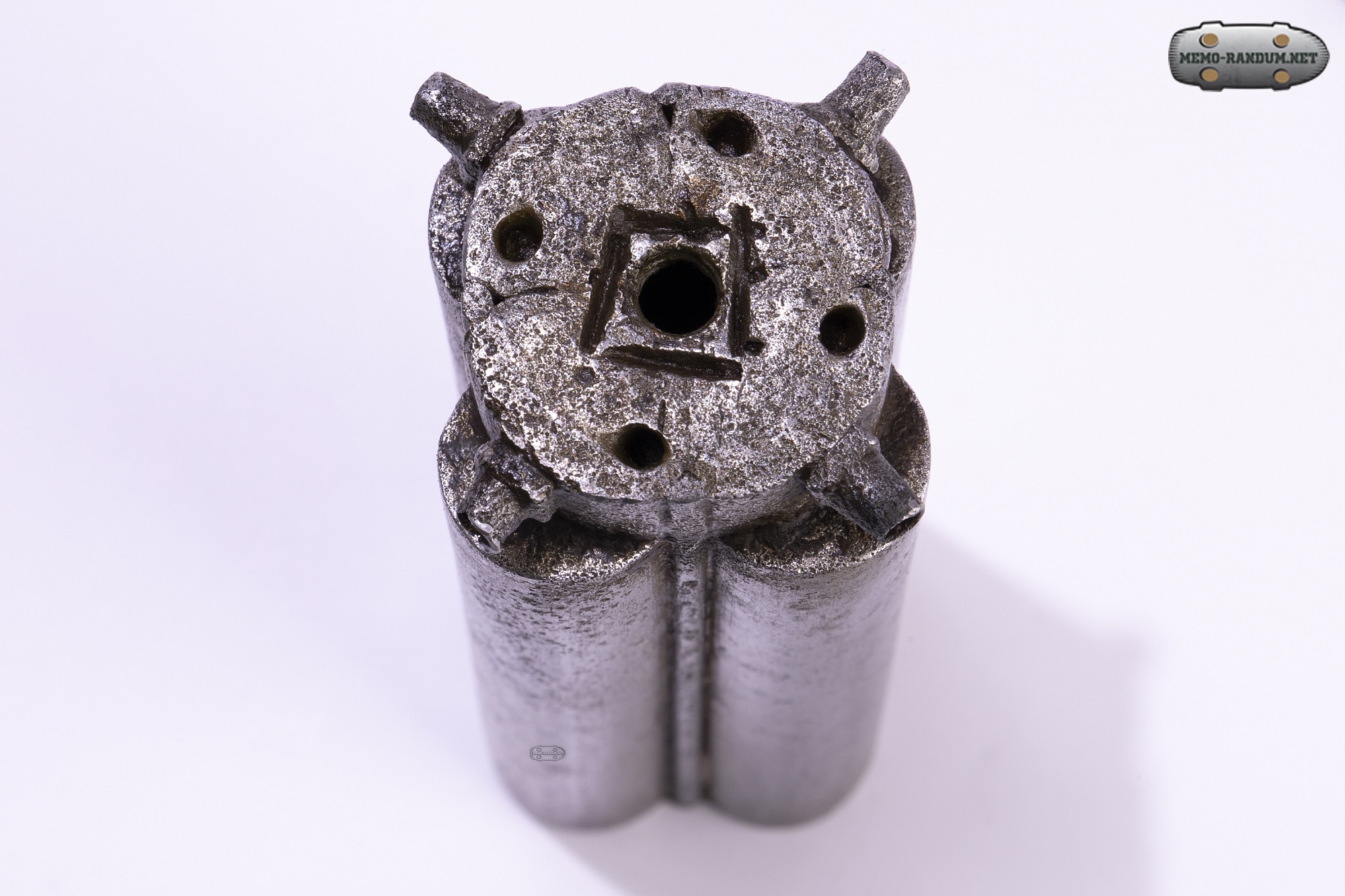

Вид на Блок стволов с казенной стороны

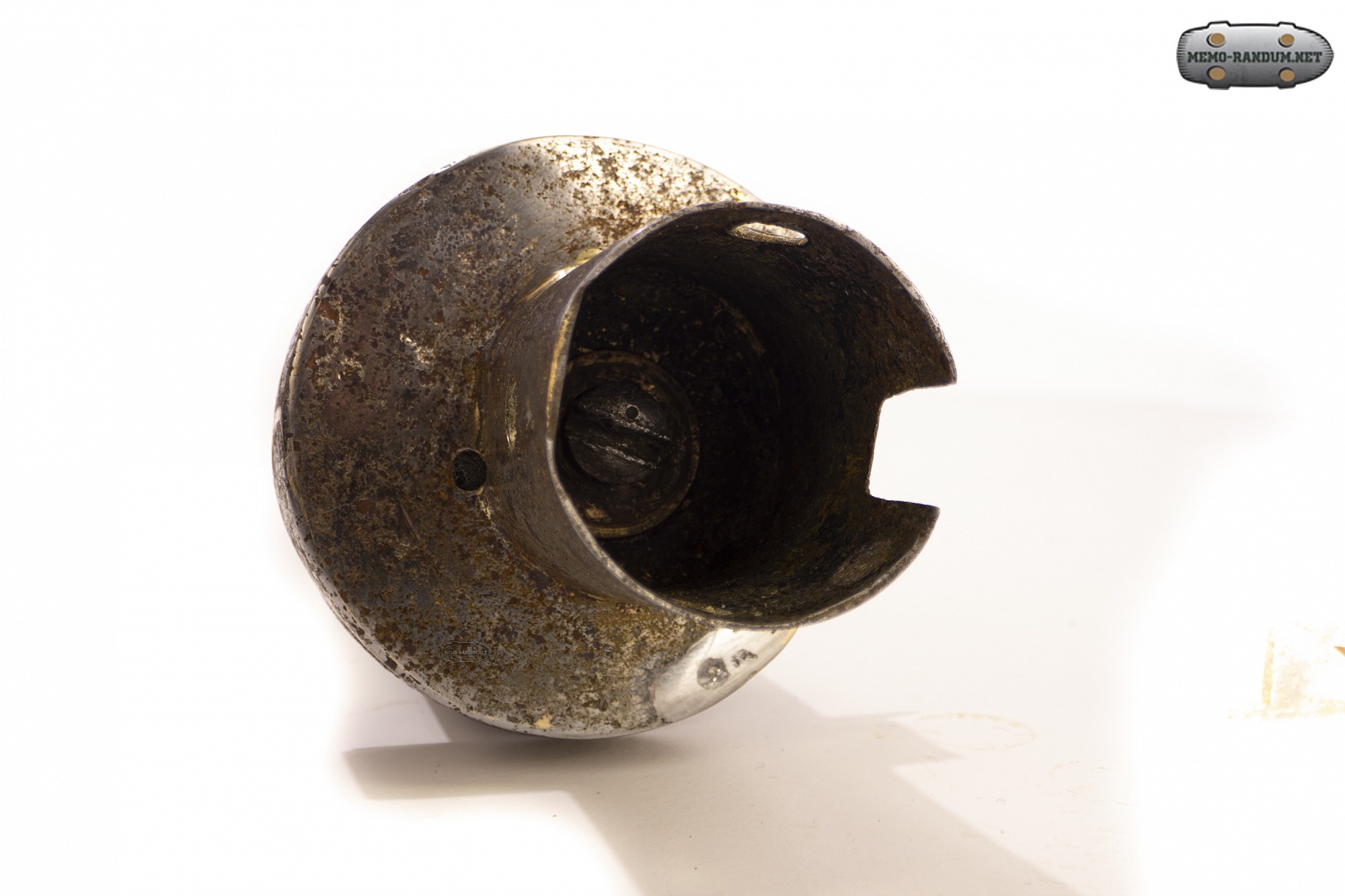

Блок из четырех капсюльных стволов крепится к ствольной коробке при помощи винта и шайбы. ствольная коробка состоит из листов посеребренной меди, сформованных и приваренных друг к другу.


вид на медную посеребренную ствольную коробку четырехствольного пистоля

Еще одной интересной особенностью данного пистолета является схема крепления блока стволов к ствольной коробке. некоторые образцы встречаются с креплением блока по центру ствольной коробки, некоторые, как данный образец- крепятся со смещением центра вниз.

Стволы круглые. диаметр стволов различен.

 1 ствол в мм 9,56
 2 ствол в мм  9,62
 3 ствол в мм  10,04
 4 ствол в мм  10,61


Прицельные приспособления отсутствуют.

Ссылка на Госкаталог

Ссылка на ГОСКАТАЛОГ.РФ с четырехствольными капсюльными пистолетами данного типа

четырехствольный капсюльный пистолет 3d 360
