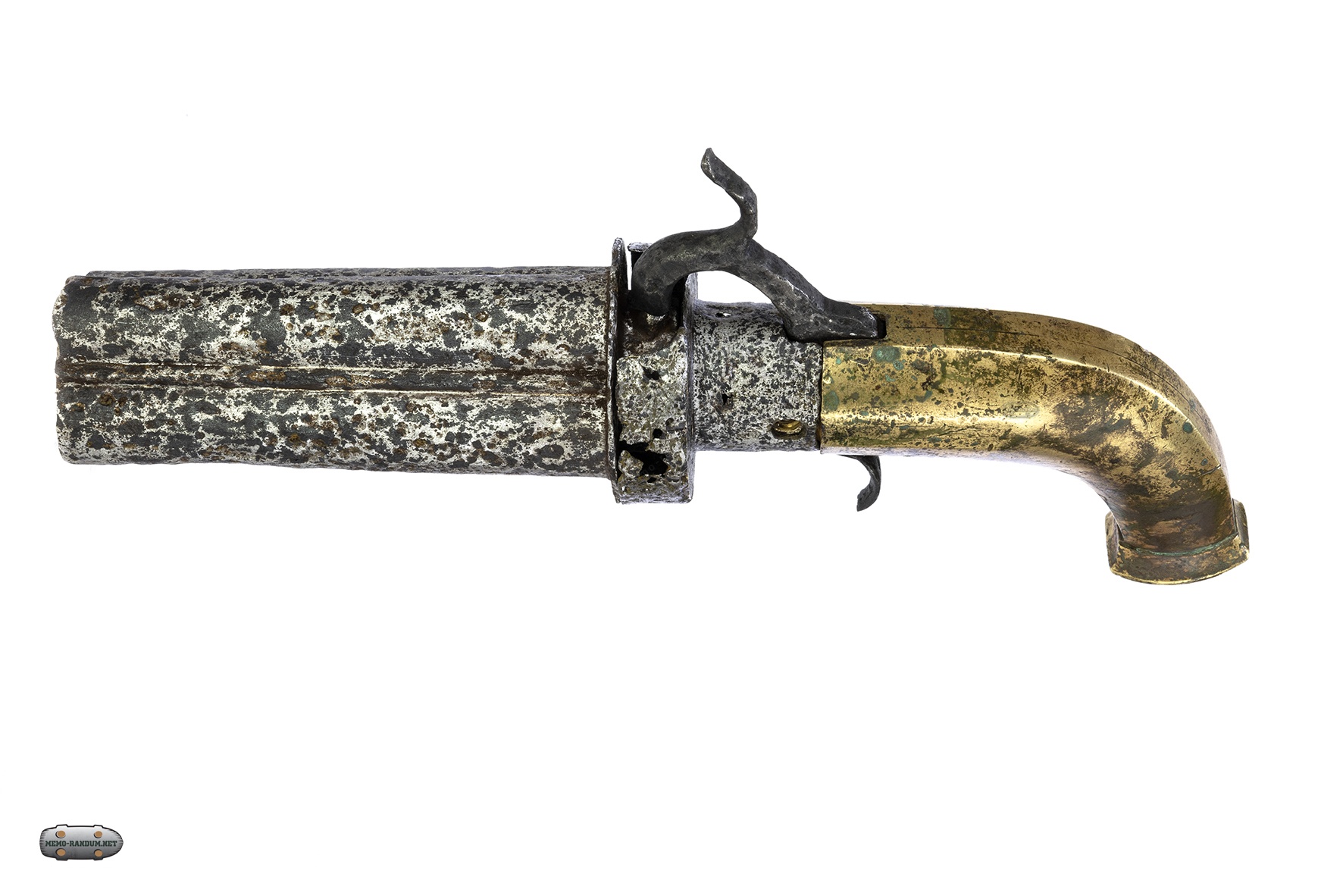

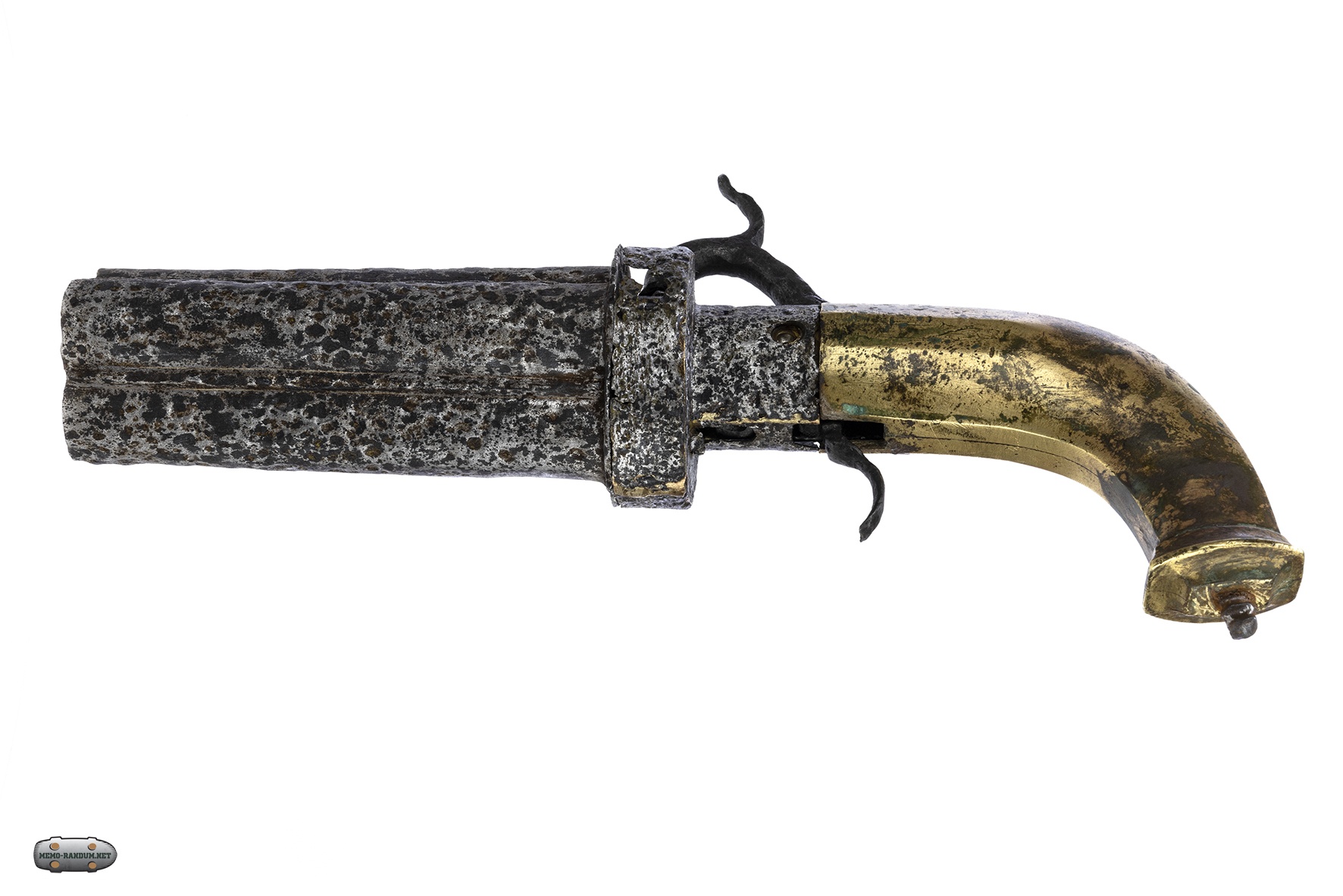

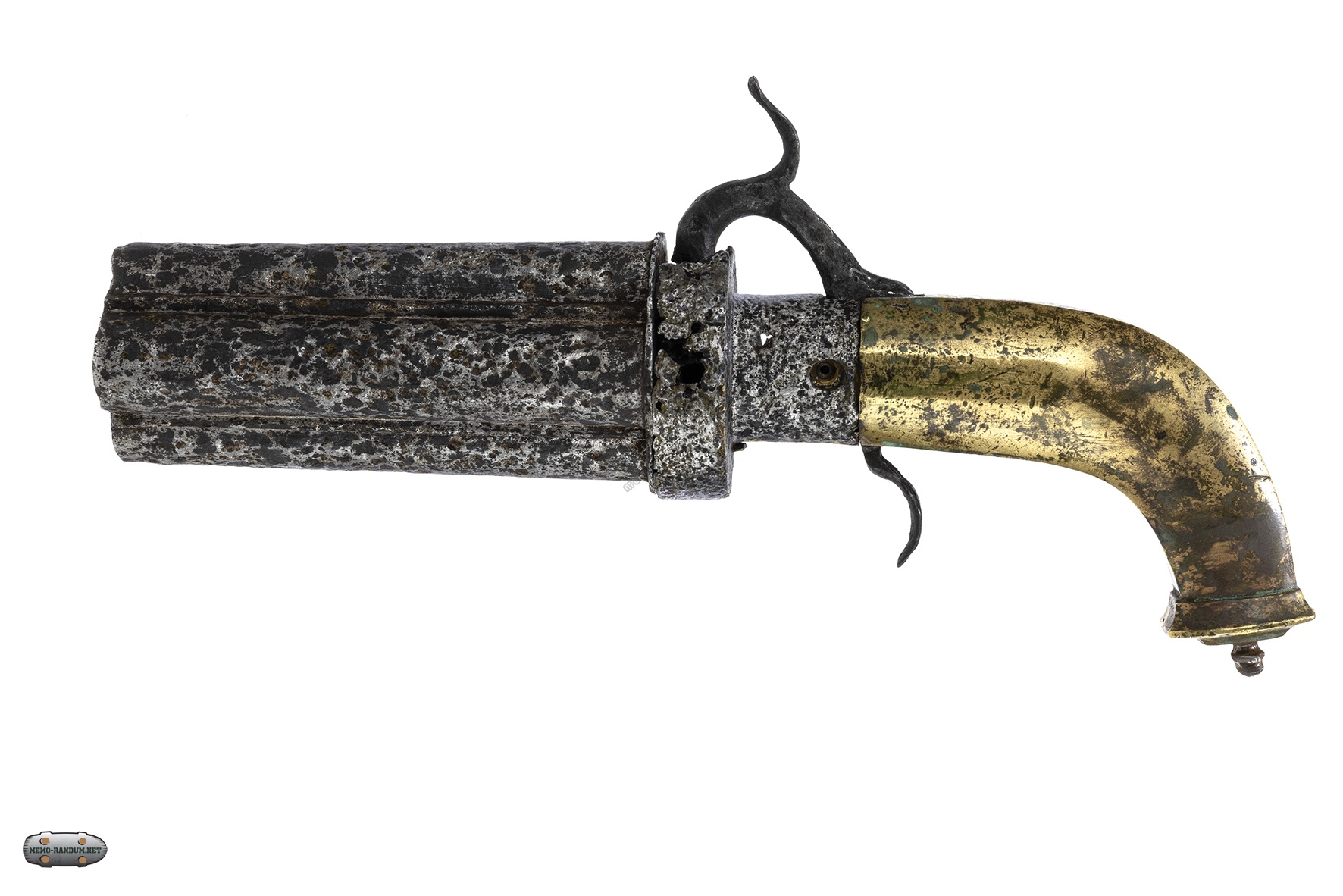

Капсюльный четырехствольный пистолет 11 мм. Россия

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

Технические характеристики

Длина пистолета
25 см.
Длина стволов
11,5 см.
Высота
12 см.
калибр
11 мм
вес
1033 гр.

Детальный обзор Капсюльного четырехствольного пистоля. Россия + фото 360

Четырехствольный пистоль капсюльный.

Производился в частных артелях Ижевска, Тулы, Сестрорецка и прочих около оружейных центров России. Период с 1840-1860 годы.
Пистолеты этого типа схожи в основном латунной рукоятью. Рукоятей два типа:
Первый тип, латунная спаянная из двух половинок

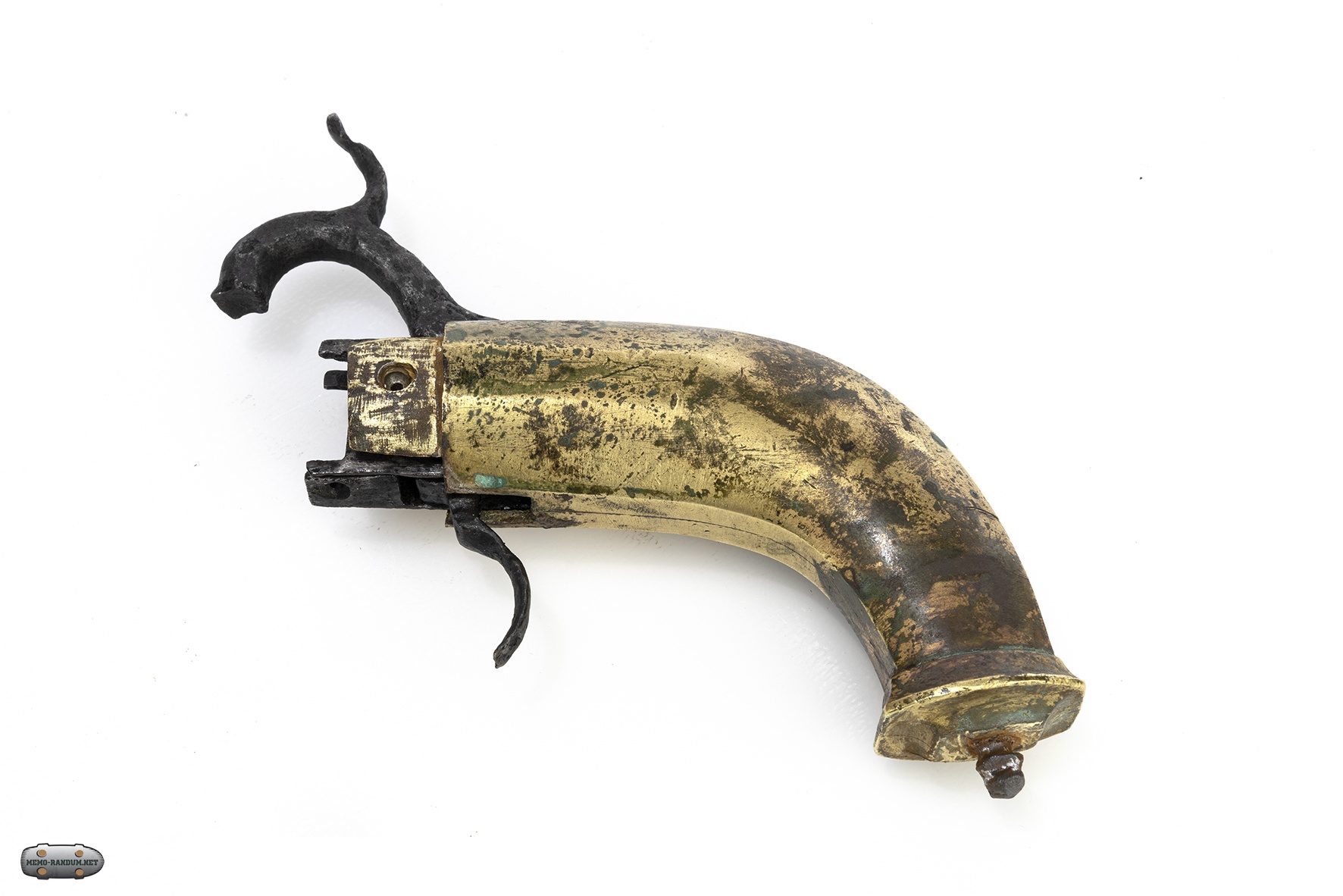

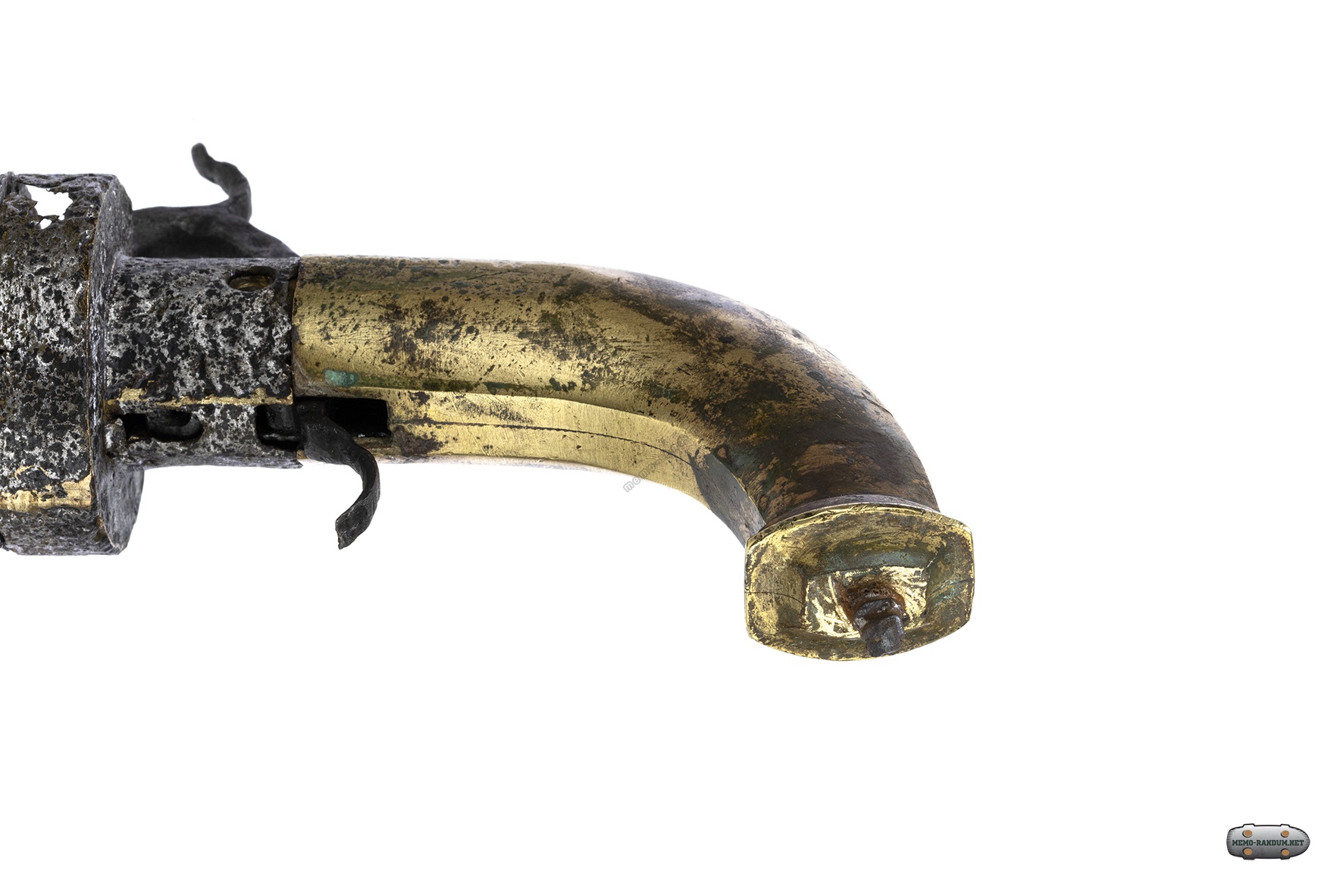

Рукоятка латунная от четырехствольного капсюльного пистолета

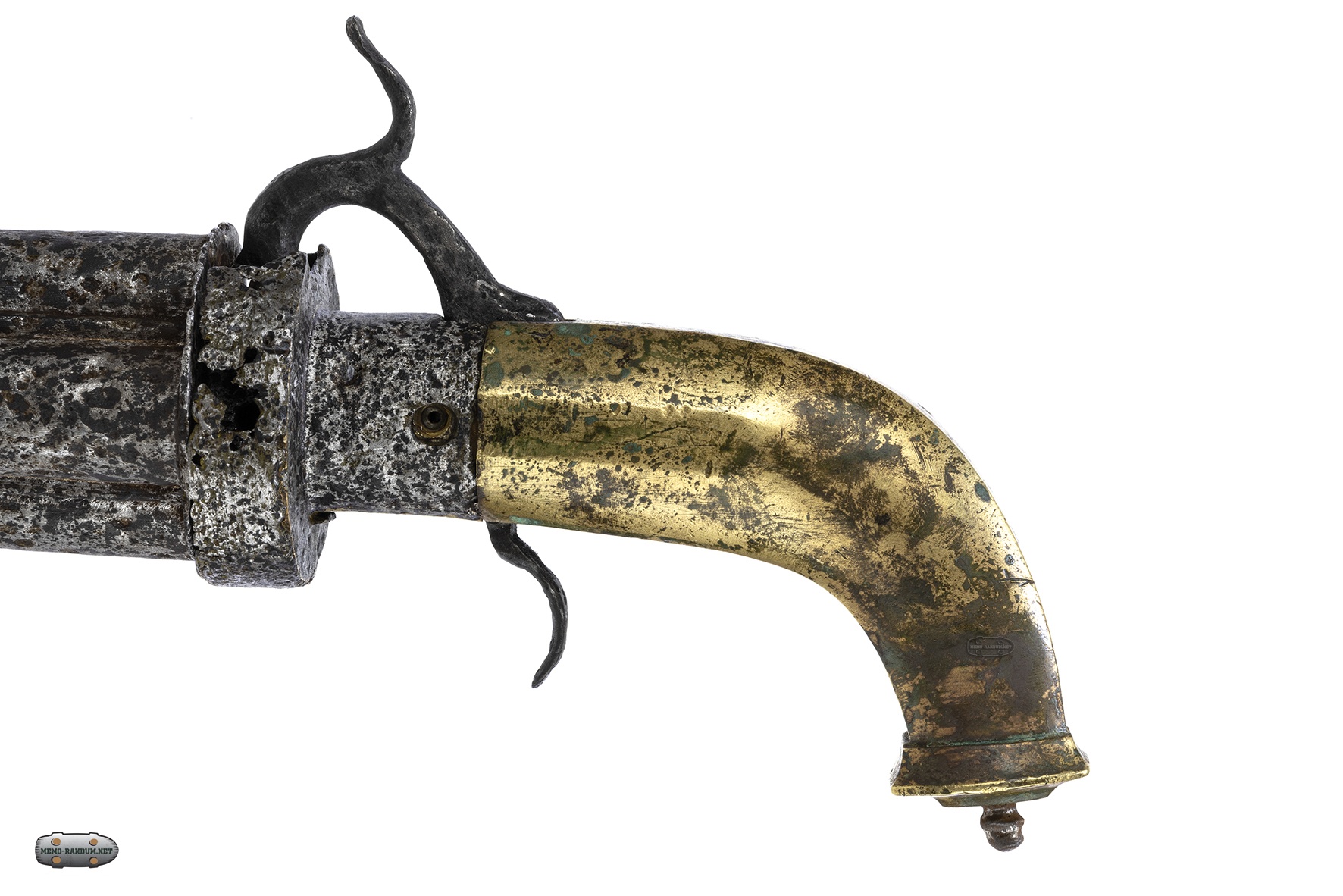

Второй тип, латунная спаянная из двух половинок с набалдашником снизу.

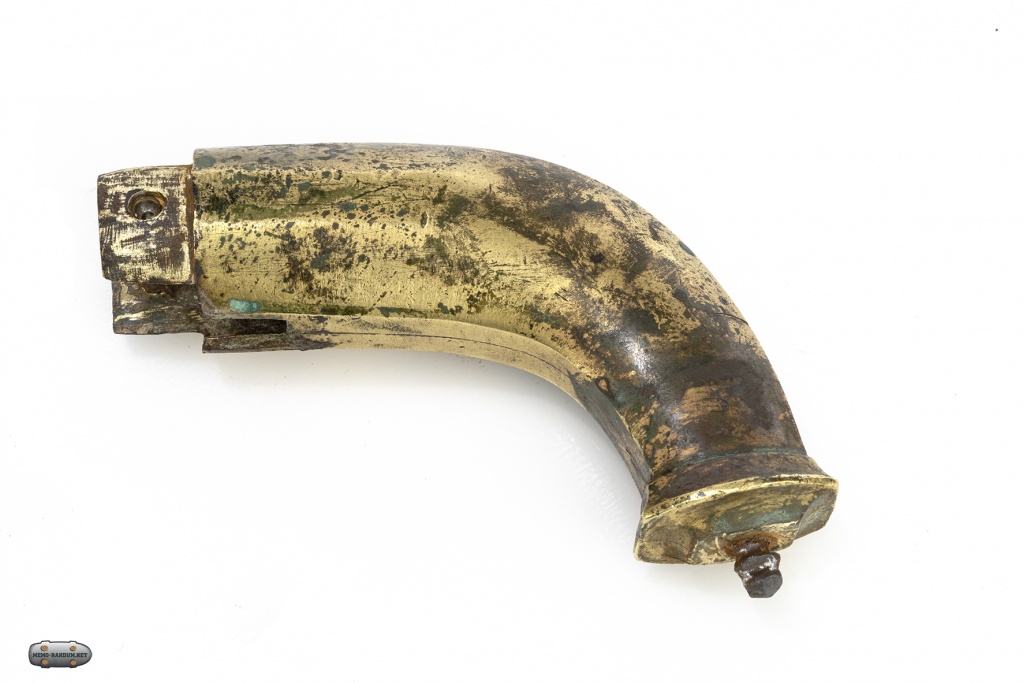

латунная рукоятка второго типа от четырехствольного пистолета капсюльного

Данные типы пистолетов часто называют "купеческими". Скорее всего они были относительно дешевыми за счет простоты и низкого качества применяемых материалов. Мной изучено огромное количество пистолетов такого типа, расположенных в разных музеях страны и многие были с разорванными либо деформированными стволами. Скорее всего они считались одноразовыми и брались в поездки как последний аргумент. Чаще всего пистолеты данного типа попадаются с блоком из четырех гладких стволов, но встречаются пистолеты с нарезными стволами, одноствольные, трехствольные пятиствольные и даже шестиствольные.

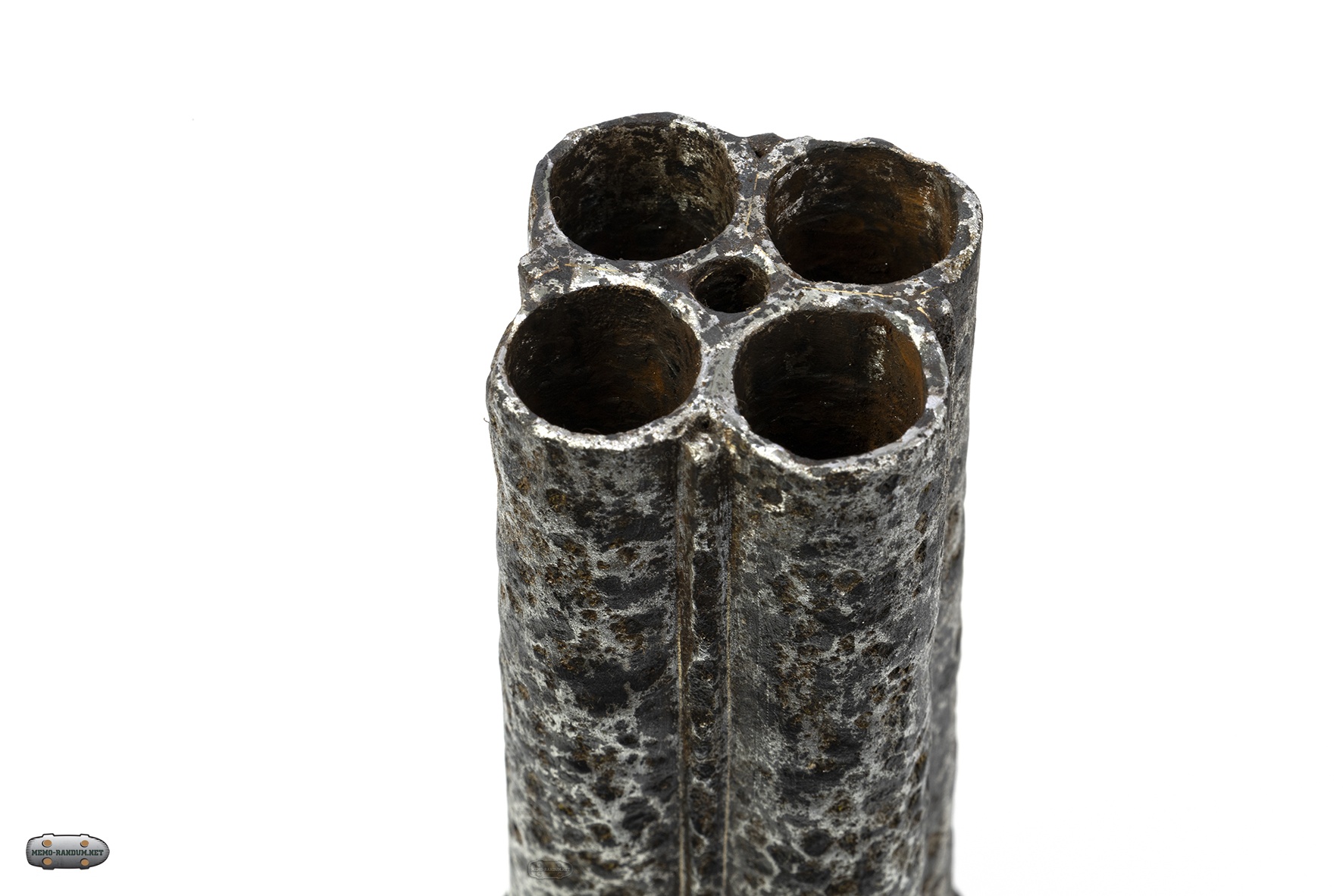

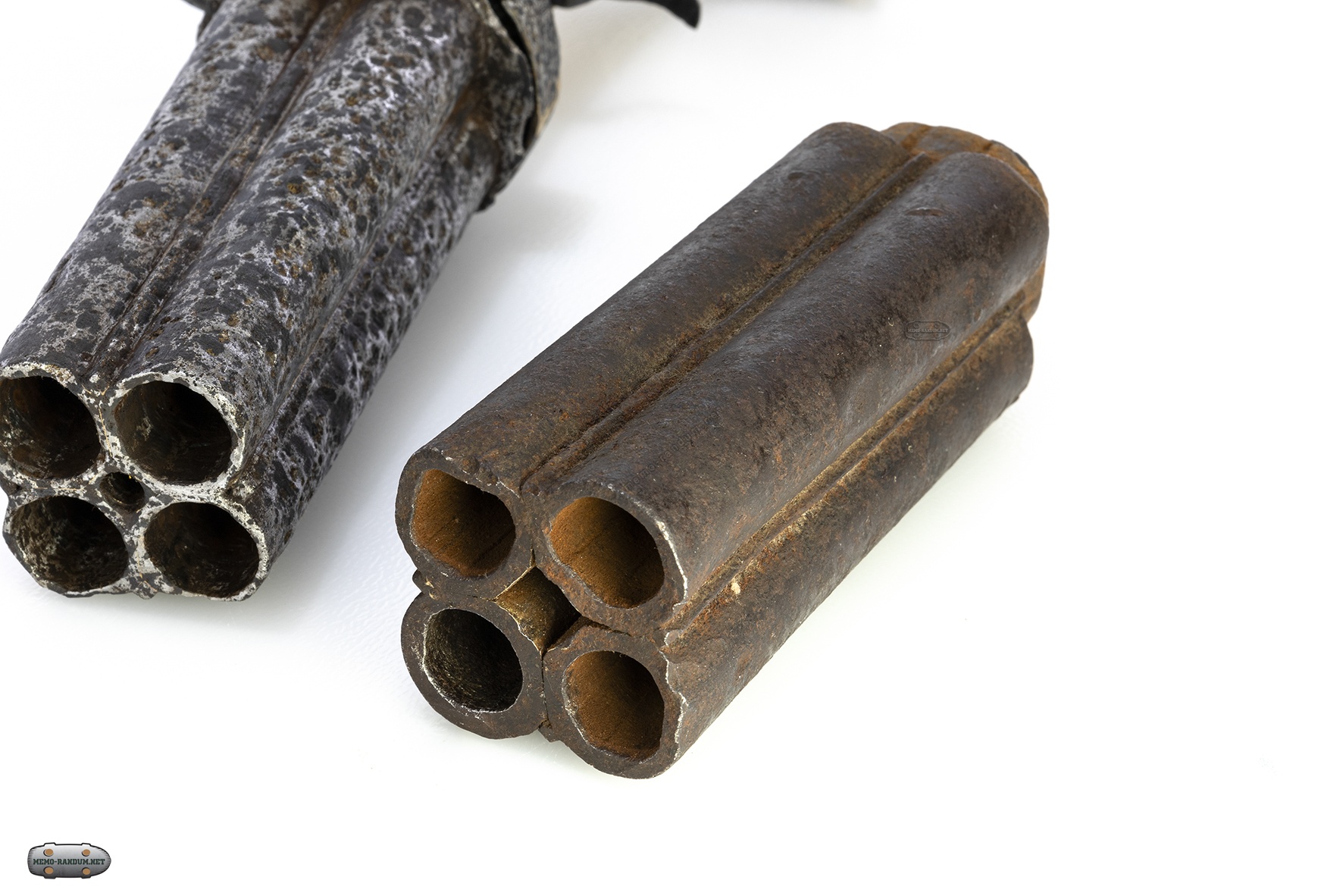

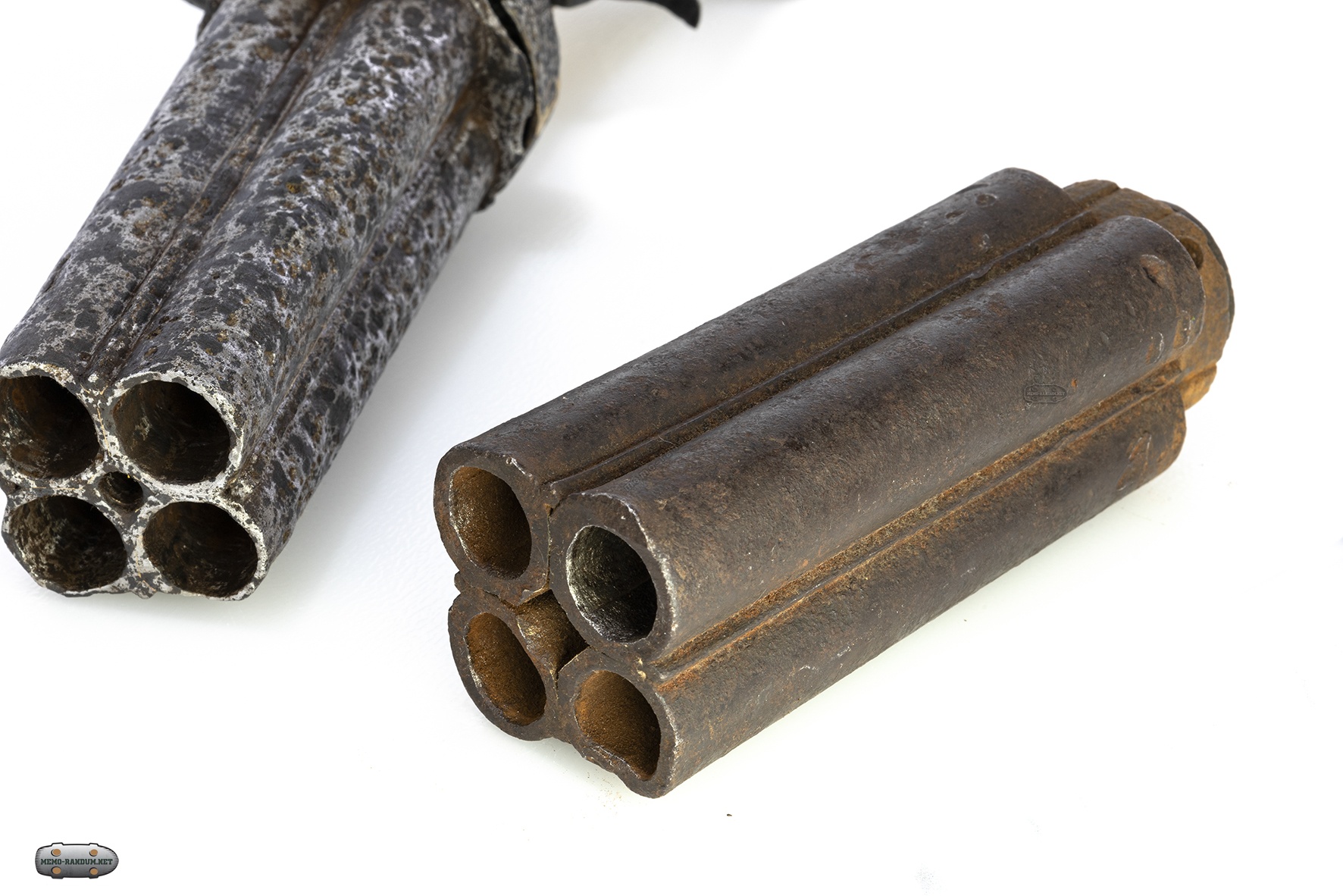

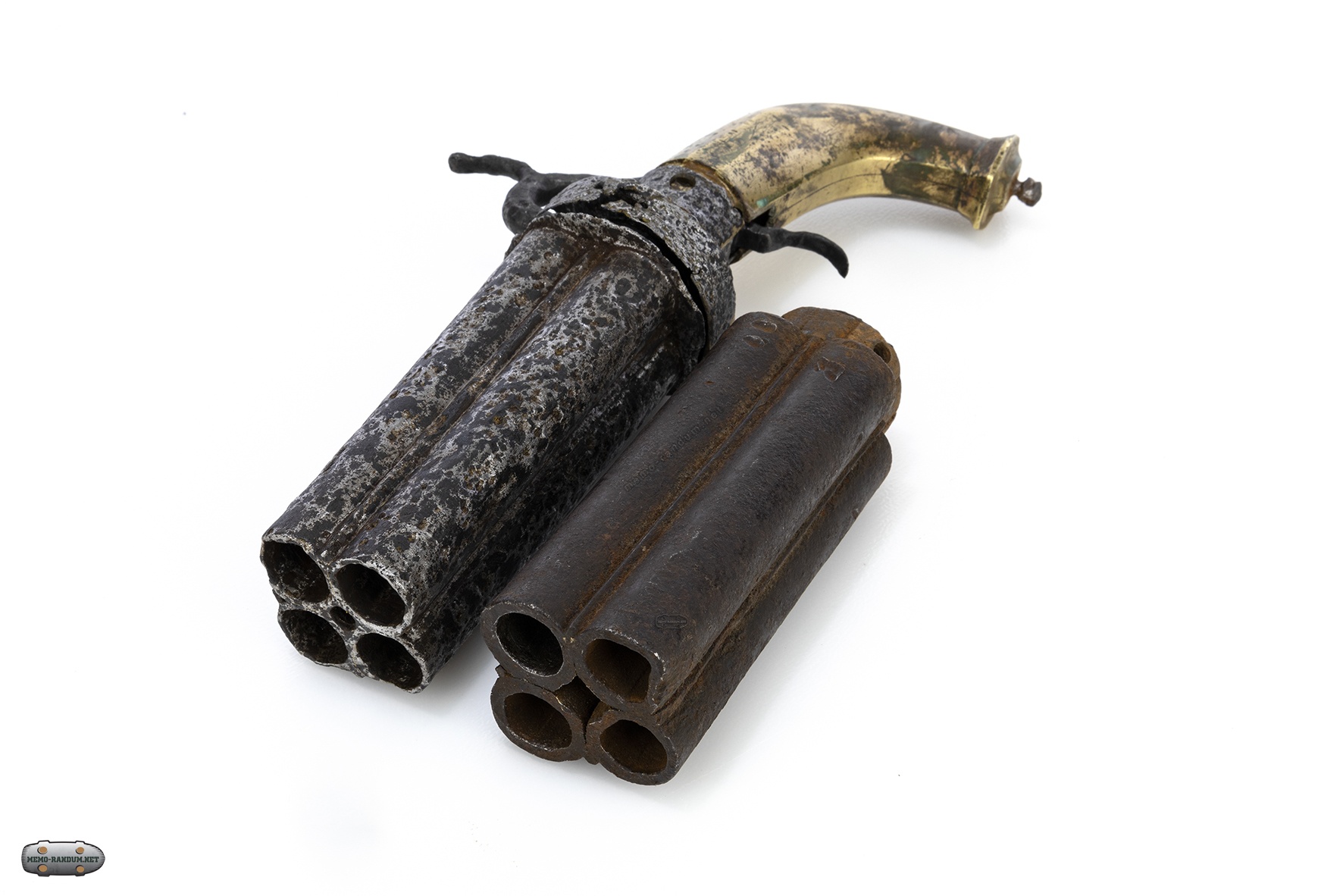

блок из четырех нарезных стволов

Перезарядка данного типа пистолей производилась в ручную. то есть, после производства выстрела необходимо было взвести S образный курок и повернуть блок стволов на следующий заряженный ствол. блок стволов прикручен к муфте или "ствольной коробке" при помощи мощного винта через шайбу. спереди, в отверстие между стволами обычно вкручивался железный шомпол.

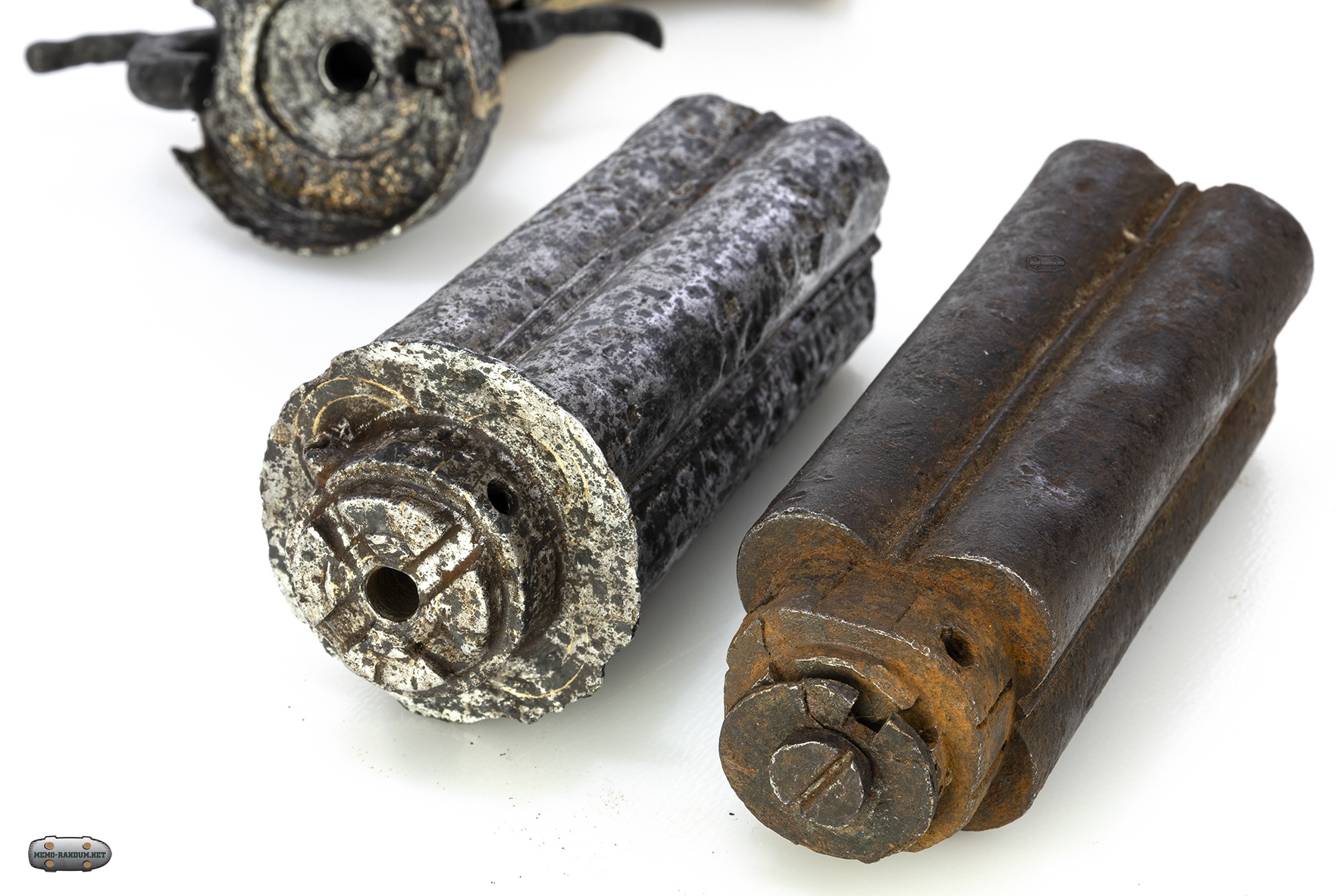

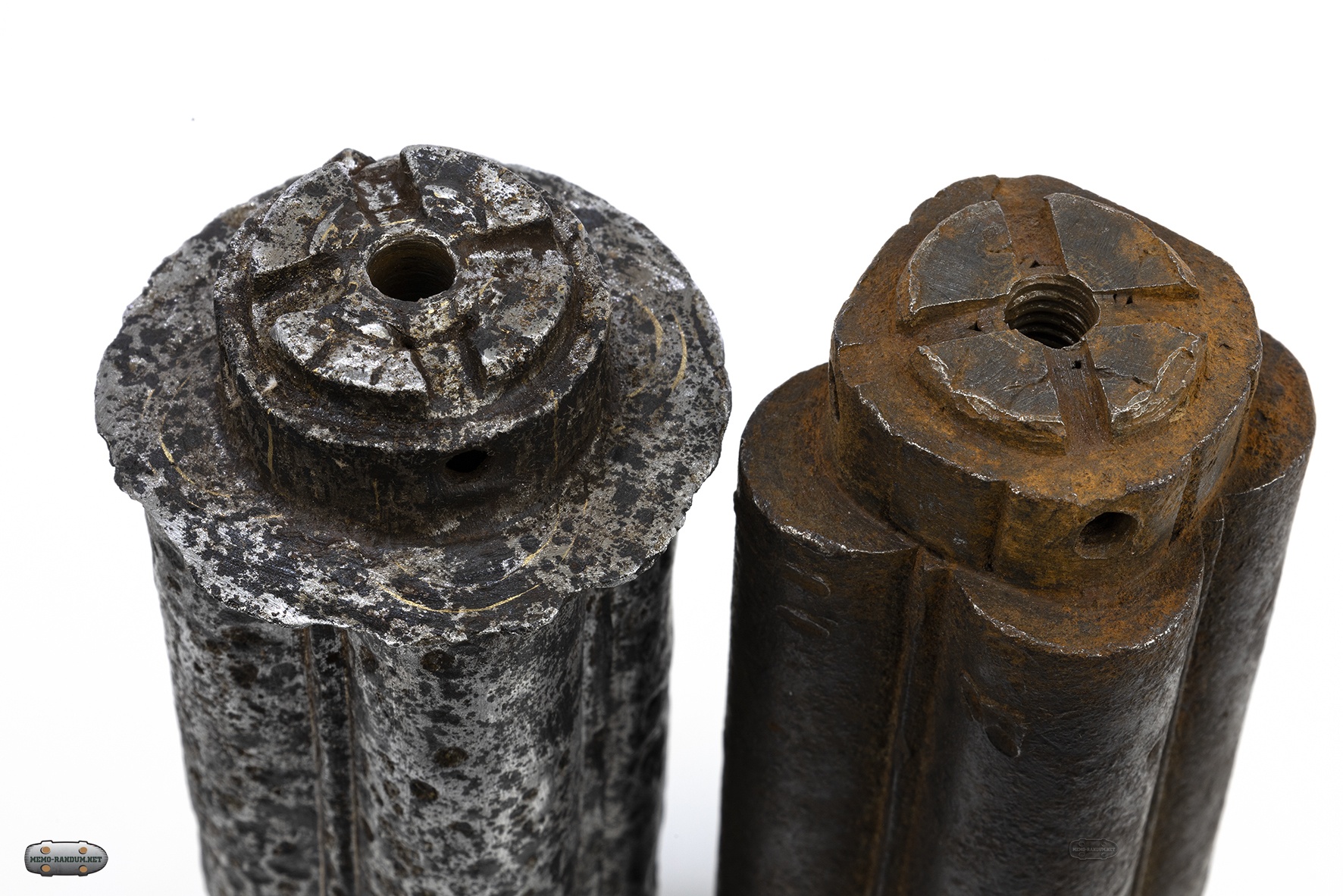

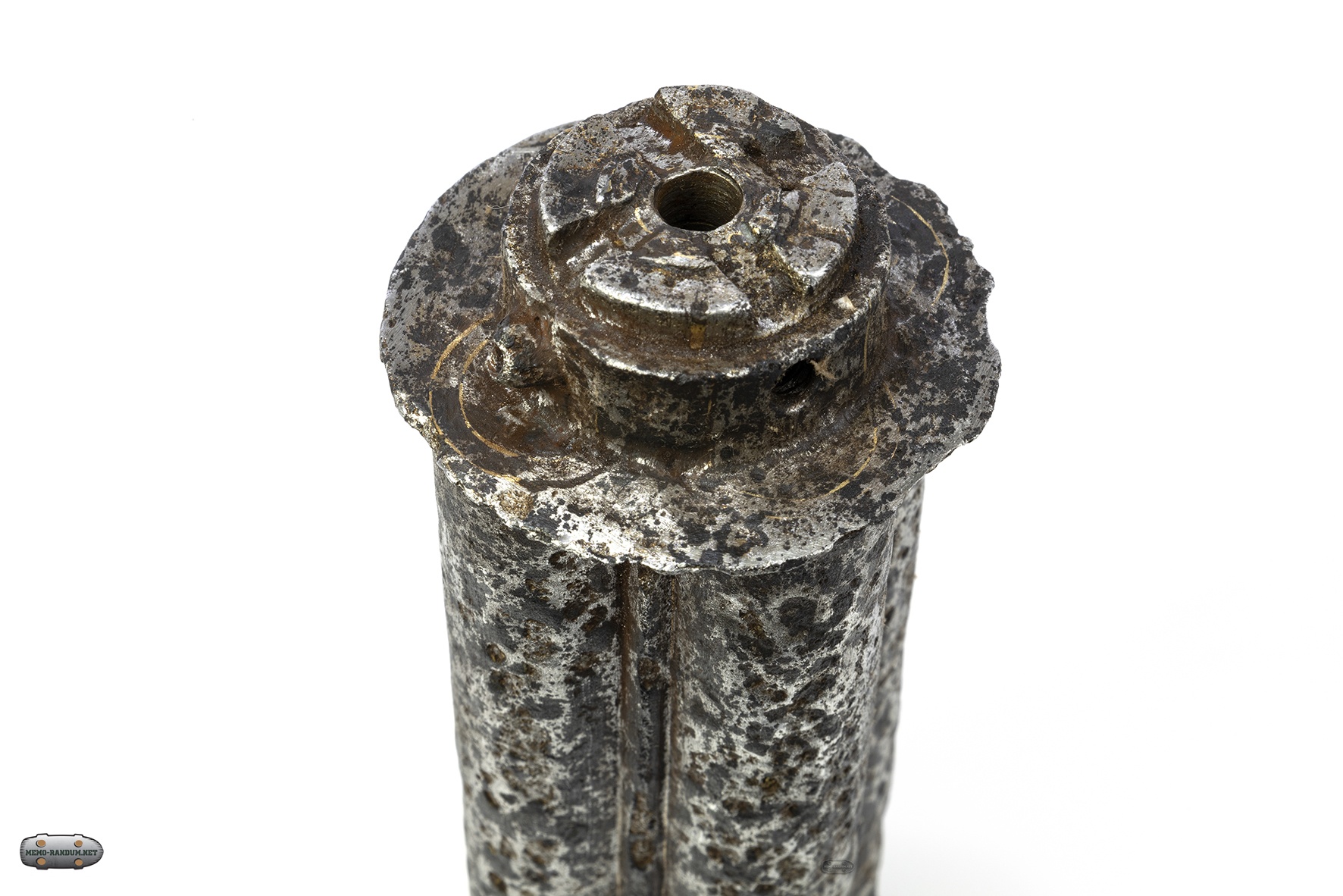

блоки стволов с казенной стороны. нарезной и гладкий

с казенной части блока стволов присутствуют насечки соответствующие количество стволов. на муфте с внутренней стороны приварен зуб, который входит в пазы или насечки на блоке стволов. тем самым стволы фиксируются в положении выстрела. прокручивание стволов происходит с небольшим применением силы тем самым блок стволов выходит из зацепа и переходит на следующий ствол.

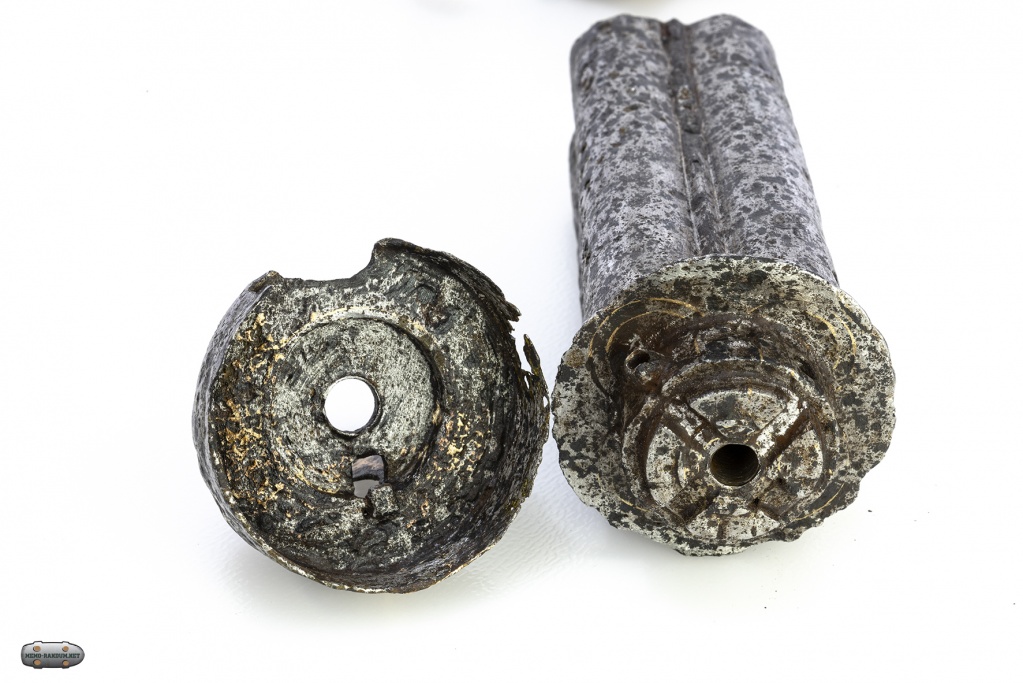

блок из четырех стволов и ствольная коробка или муфта

на фотографии виден зуб приваренный к муфте и проточки на блоке стволов. иногда роль зуба играла защитная скоба спускового крючка, которая входила в муфту на 1 мм.

Ударно-спусковой механизм собирался на отдельной планке. УСМ больше, чем на половину утапливался в полости рукоятки, а на вторую половину входил в муфту перед ствольным блоком.

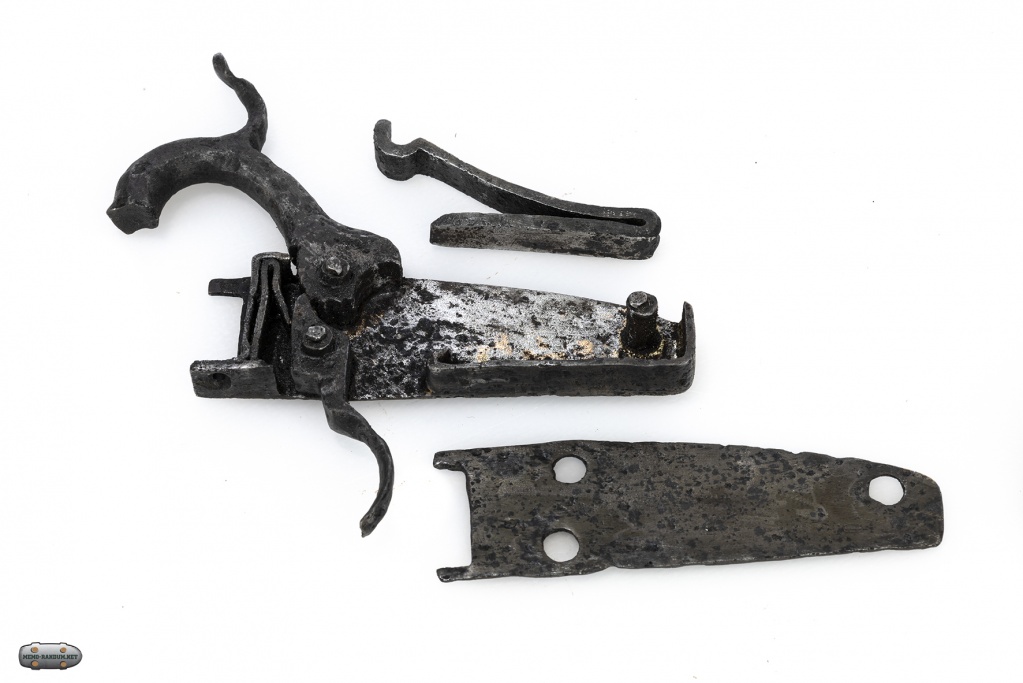

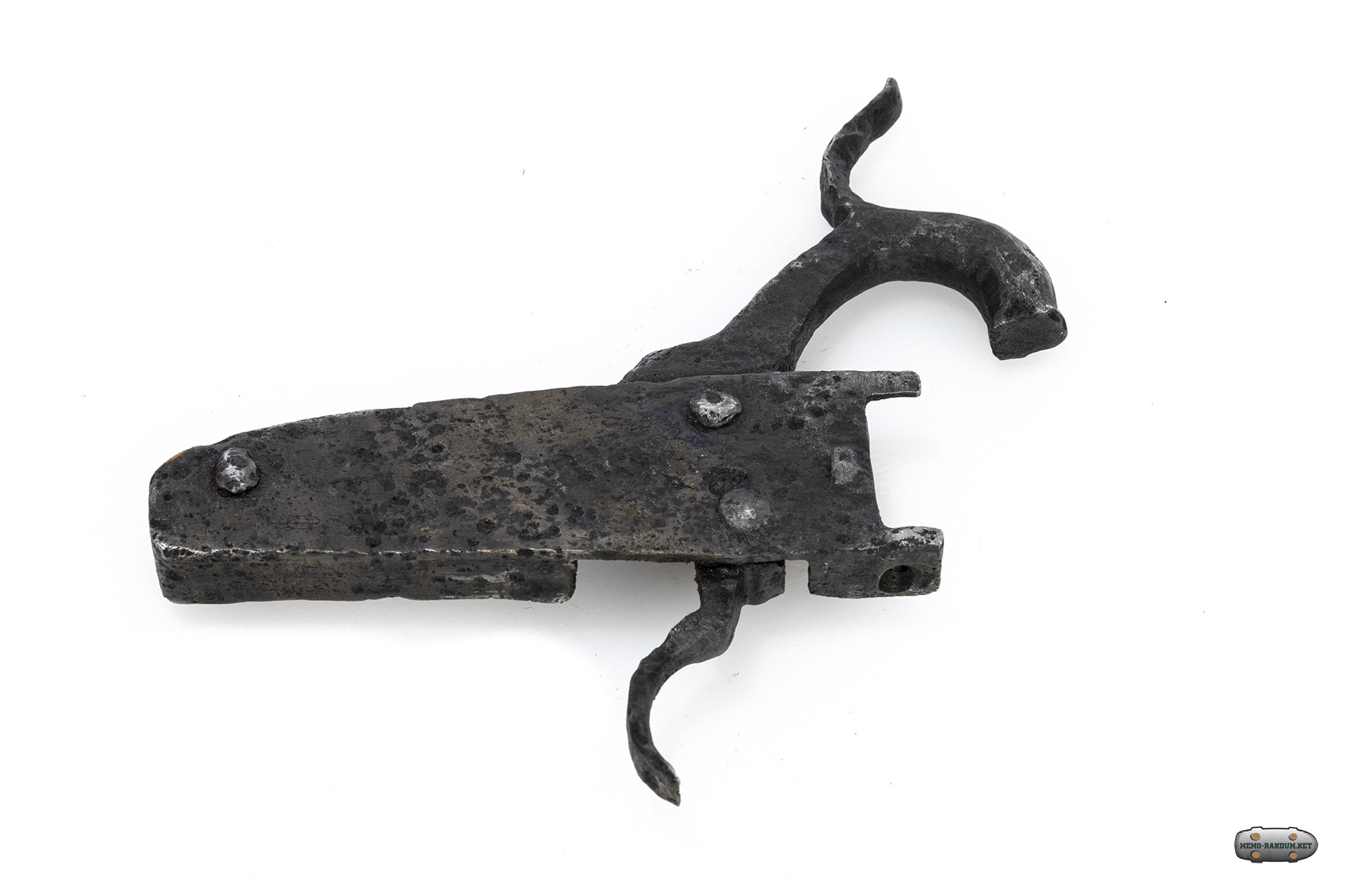

планка с ударно-спусковым механизмом к четырехствольному пистолету

 Частично, механизм зажимался винтами, которые по бокам крепили муфту к рукоятке, винты проходили на сквозь латунных ушек рукоятки и плотно закрепляли УСМ между ними. Передняя часть УСМ крепилась к муфте тем же винтом, который закреплял переднюю часть защитной скобы спускового крючка. Сам УСМ состоял из планки, на которой крепился спусковой крючок, курок (который также выполнял роль шептала) и две пружины.

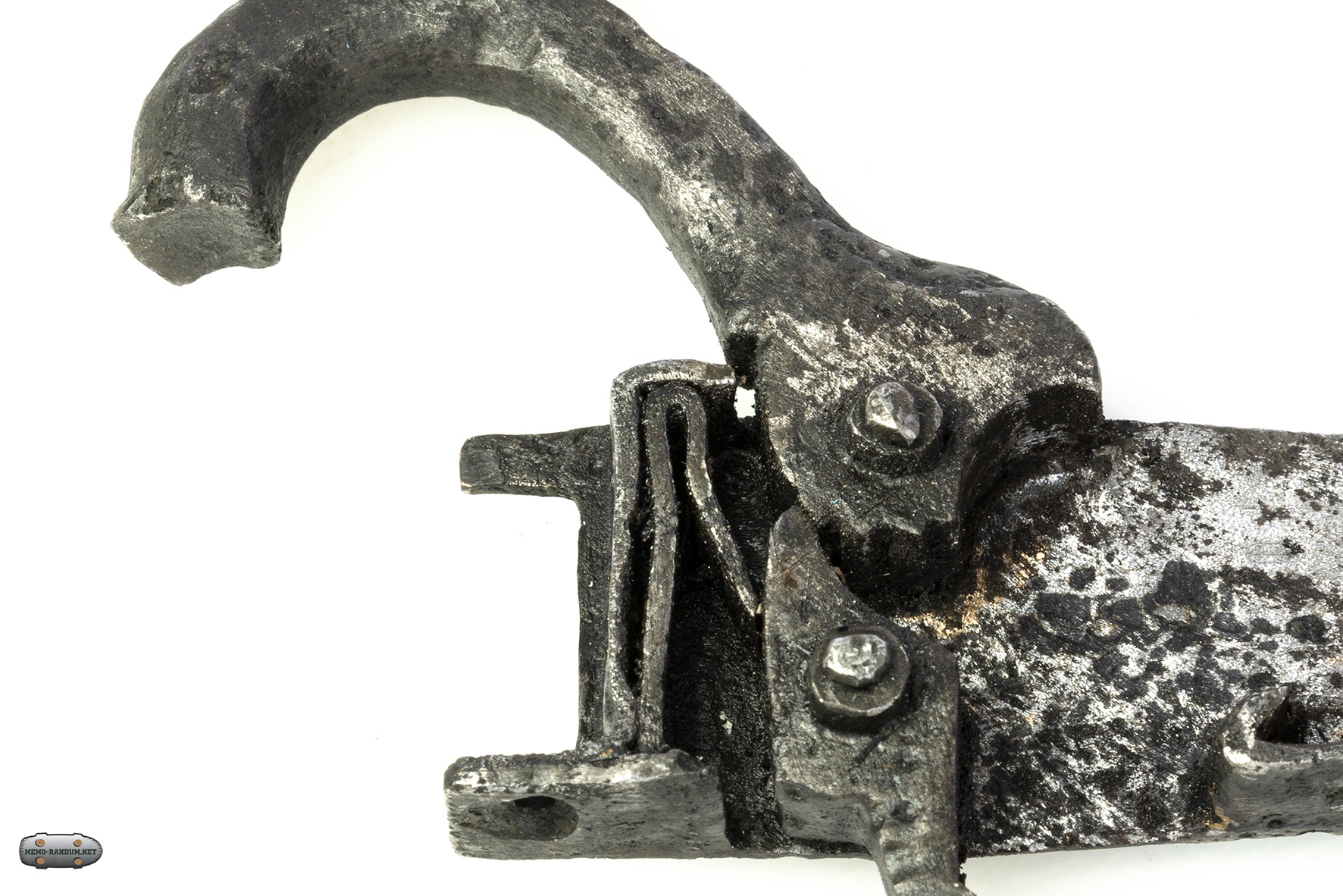

курок четырехствольного пистолета крупным планом

Одна боевая, вторая пружина спускового крючка. УСМ закрывался пластиной, которая крепилась на штифты Курка, спускового крючка и заднего штифта расположенного в задней части планки. крепилась пластина при помощи клепания. УСМ покрыт тонким слоем латуни нанесенным по типу лужения(?). Все детали спаяны при помощи латунного припоя.

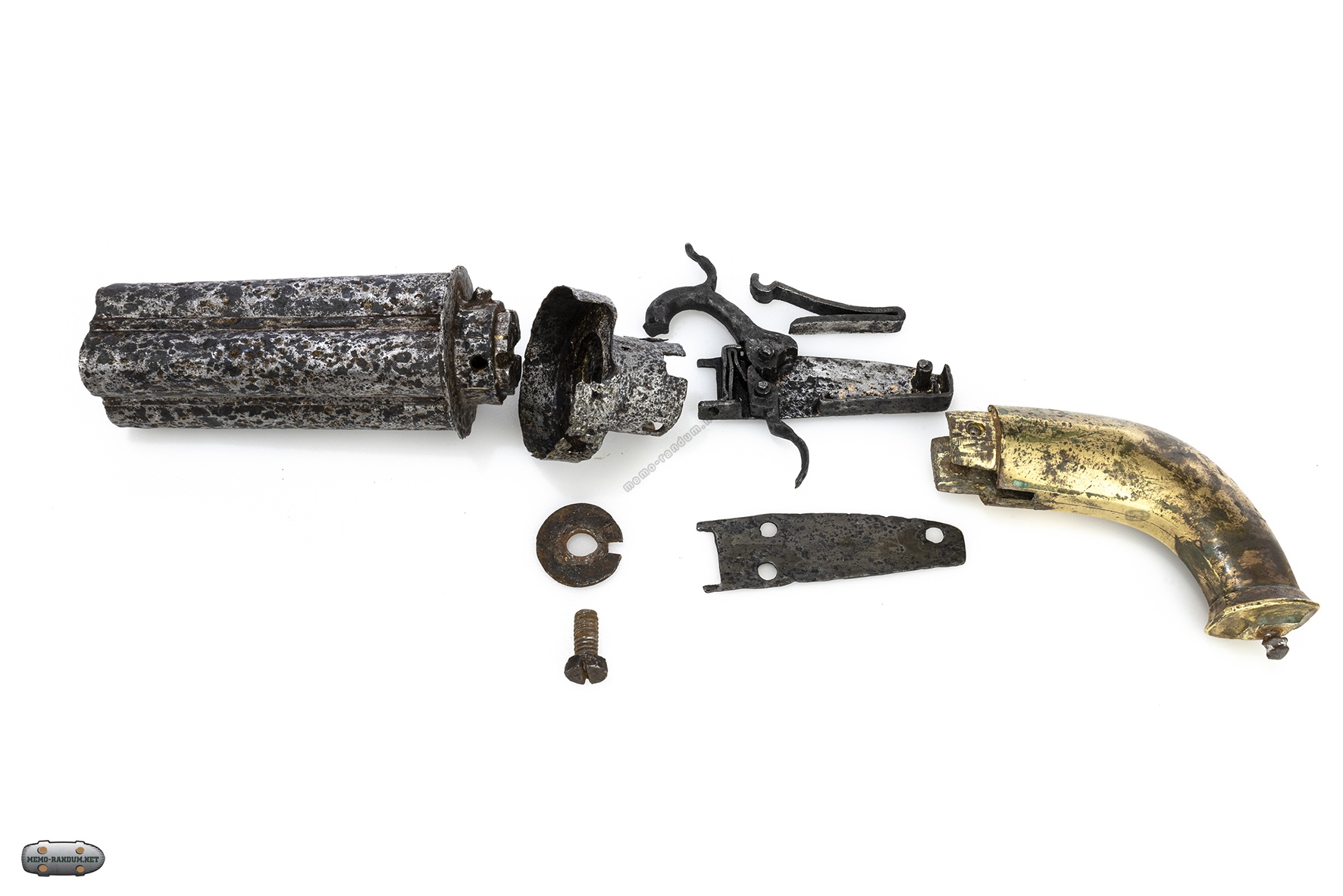

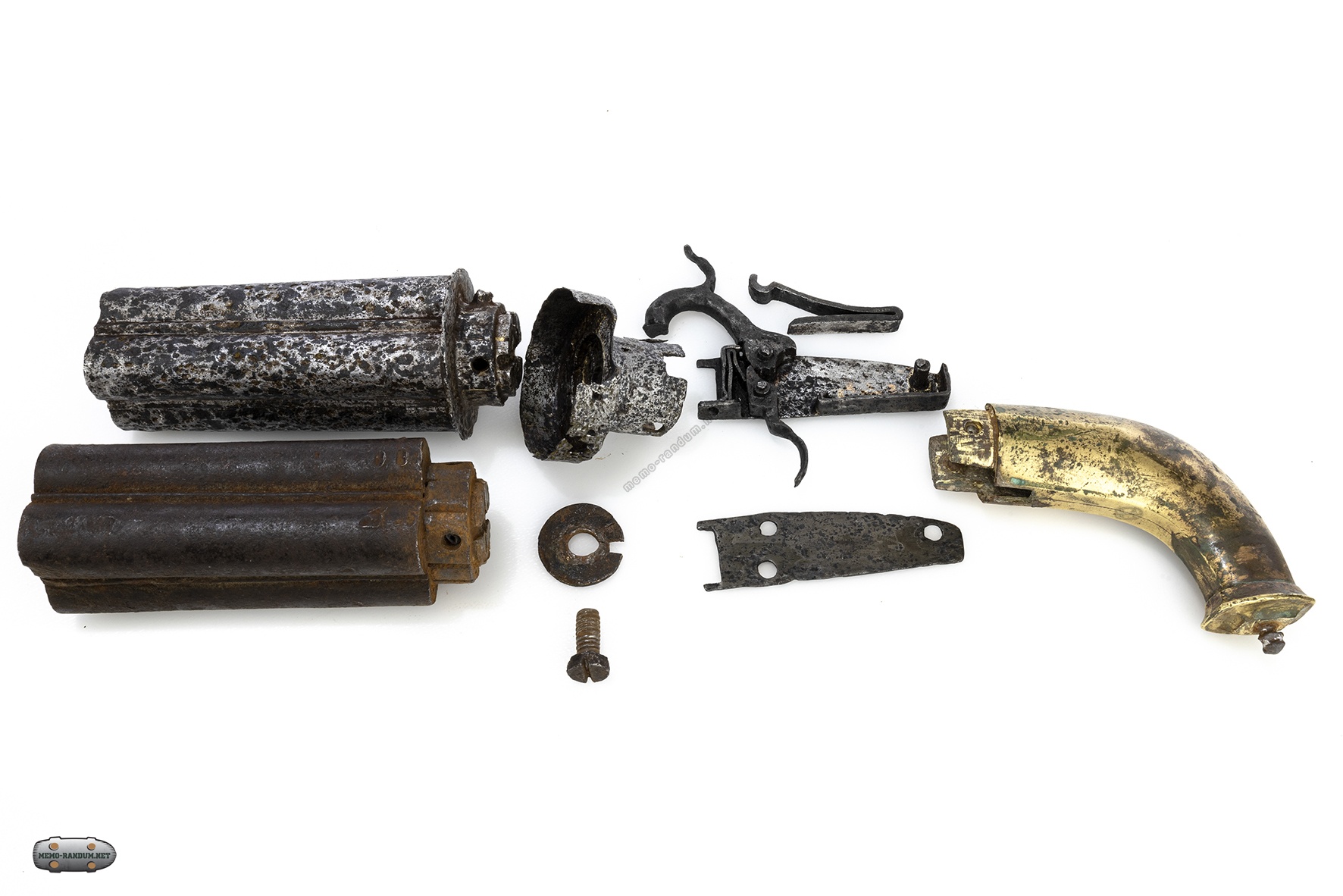

взрыв-схема четырехствольного пистолета

Блок стволов в основном спаивался при помощи латунной проволоки, в случае данного экспоната, спайка производилась железной проволокой.

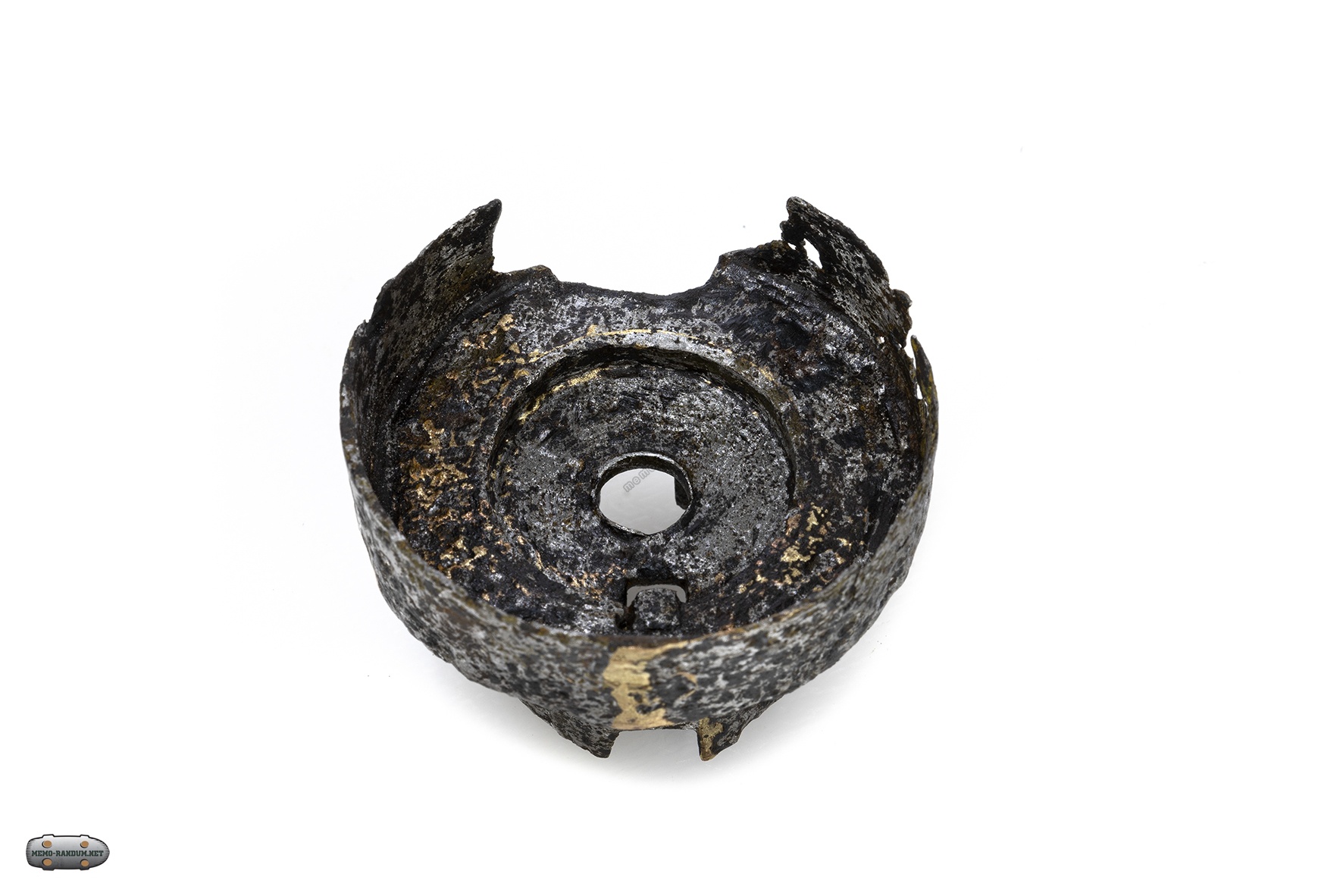

муфта или ствольная коробка которая служит соеденением между блоком стволов и рукоятью пистолета

на фотографии хорошо виден шов обработанный латунной спайкой.

Похожий четырехствольный пистоль:
Четырехствольный капсюльный пистолет. кал. 10мм

четырехствольный капсюльный пистолет 3d 360
