Пистолет ТТ 33. 1943 год. Ижевск

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

Основные данные

Конструктор
Токарев, Фёдор Васильевич
Производитель
Тульский оружейный завод
Всего выпущено
1 740 000 (производство в СССР с 1930 по 1953 год
Масса, кг
0,854 (без патронов)
Масса, кг
0,94 (снаряжённый)
Длина, мм
195
Длина ствола, мм
116
Ширина, мм
28
Высота, мм
130
Патрон

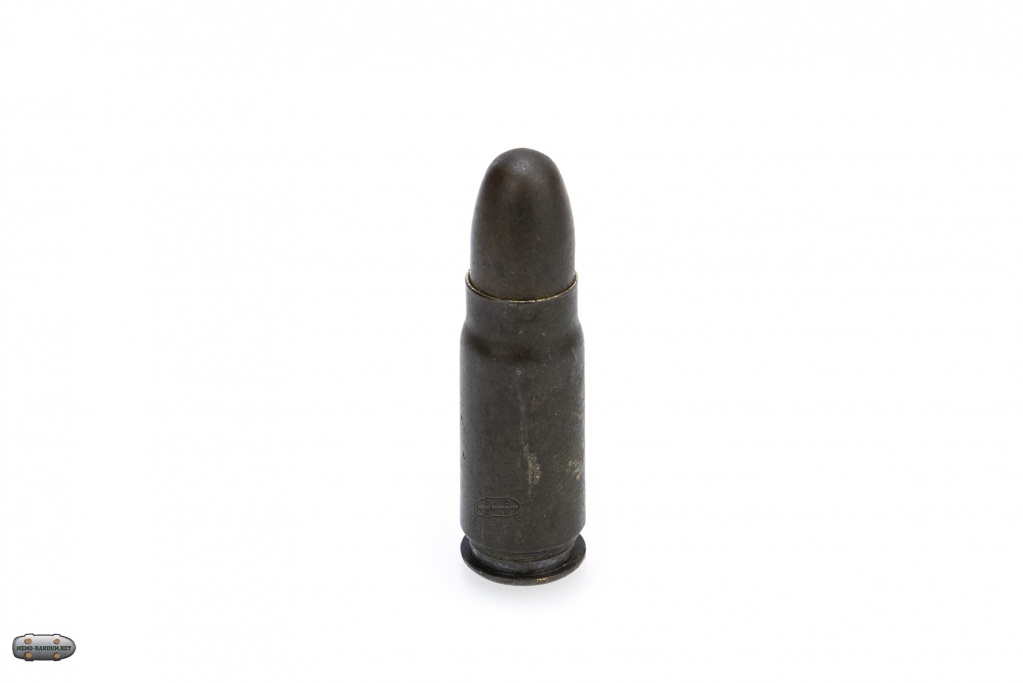

7,62×25 мм ТТ

Обзор пистолета ТТ 33. 1943 год. Ижевск

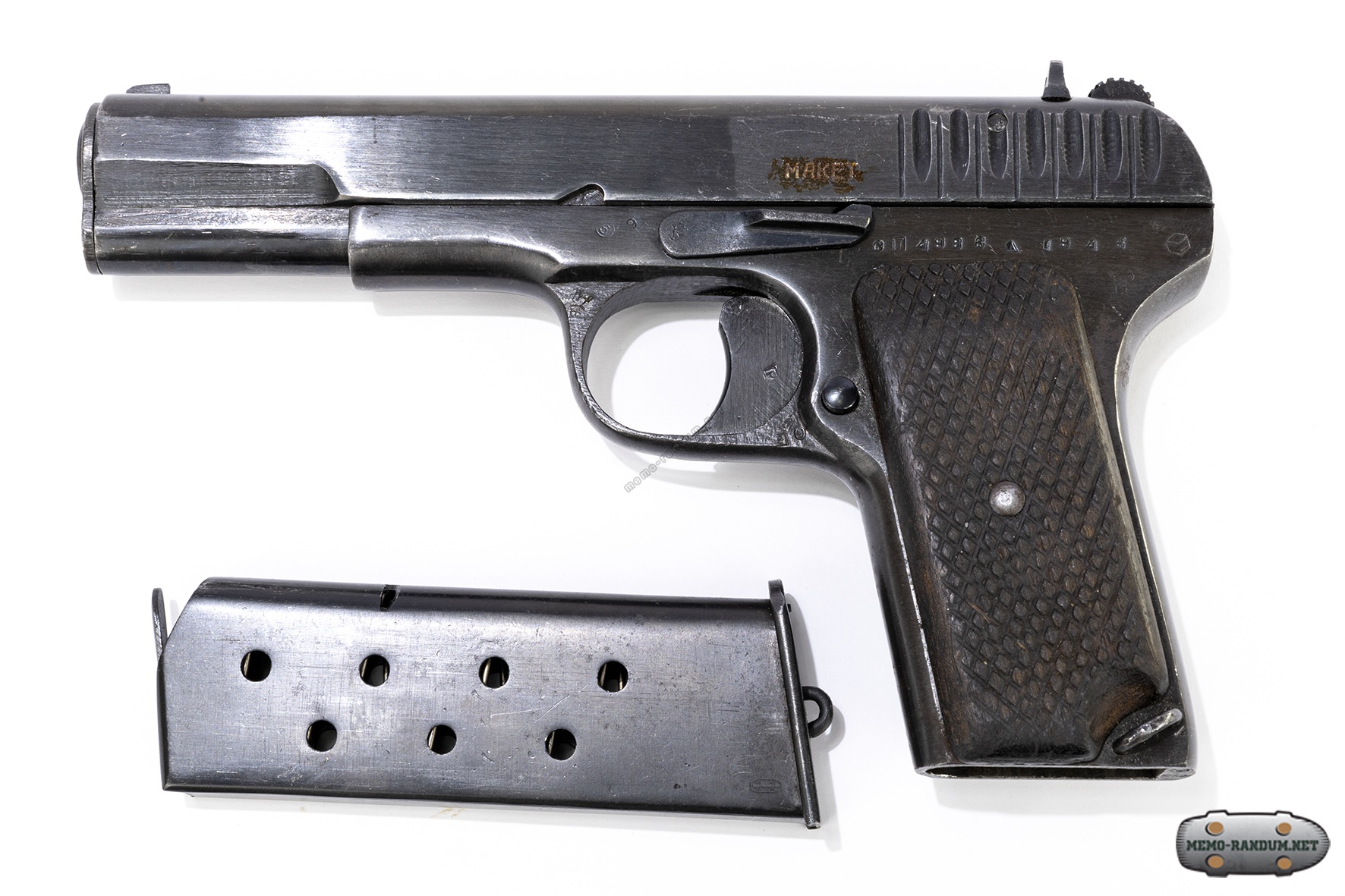

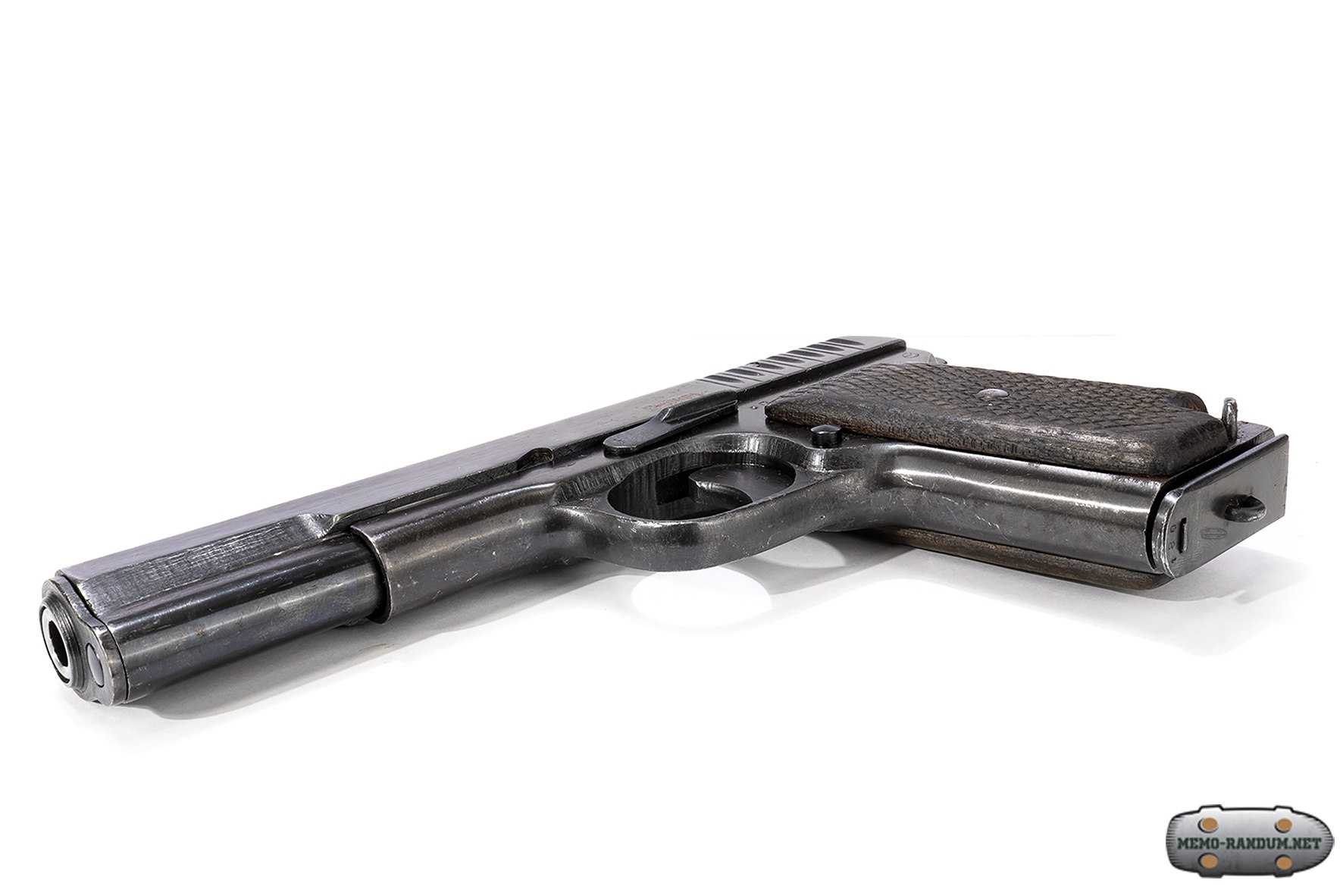

Пистолет ТТ 33. 1943 год. Ижевск

«7,62-мм самозарядный пистолет обр. 1933 г.» (выпуск военного времени) — отличался упрощённой конструкцией и худшим качеством обработки деталей; на некоторые пистолеты устанавливали деревянные щёчки.

Пистолет обр. 1933 г. (ТТ, Тульский Токарев, индекс ГРАУ — 56-А-132) — самозарядный пистолет, разработанный в 1930 году советским конструктором Фёдором Васильевичем Токаревым. Первый самозарядный пистолет отечественной разработки, принятый на вооружение в СССР.

Пистолет ТТ является самозарядным пистолетом, действующим за счёт отдачи при коротком ходе ствола. Схема запирания канала ствола идентична конструкции М. Браунинга. Запирания канала ствола с коротким ходом и качающейся серьгой (схема Браунинга), система работы автоматики, а также УСМ, заимствованные у пистолета Colt M1911, были модифицированы для упрощения производства.

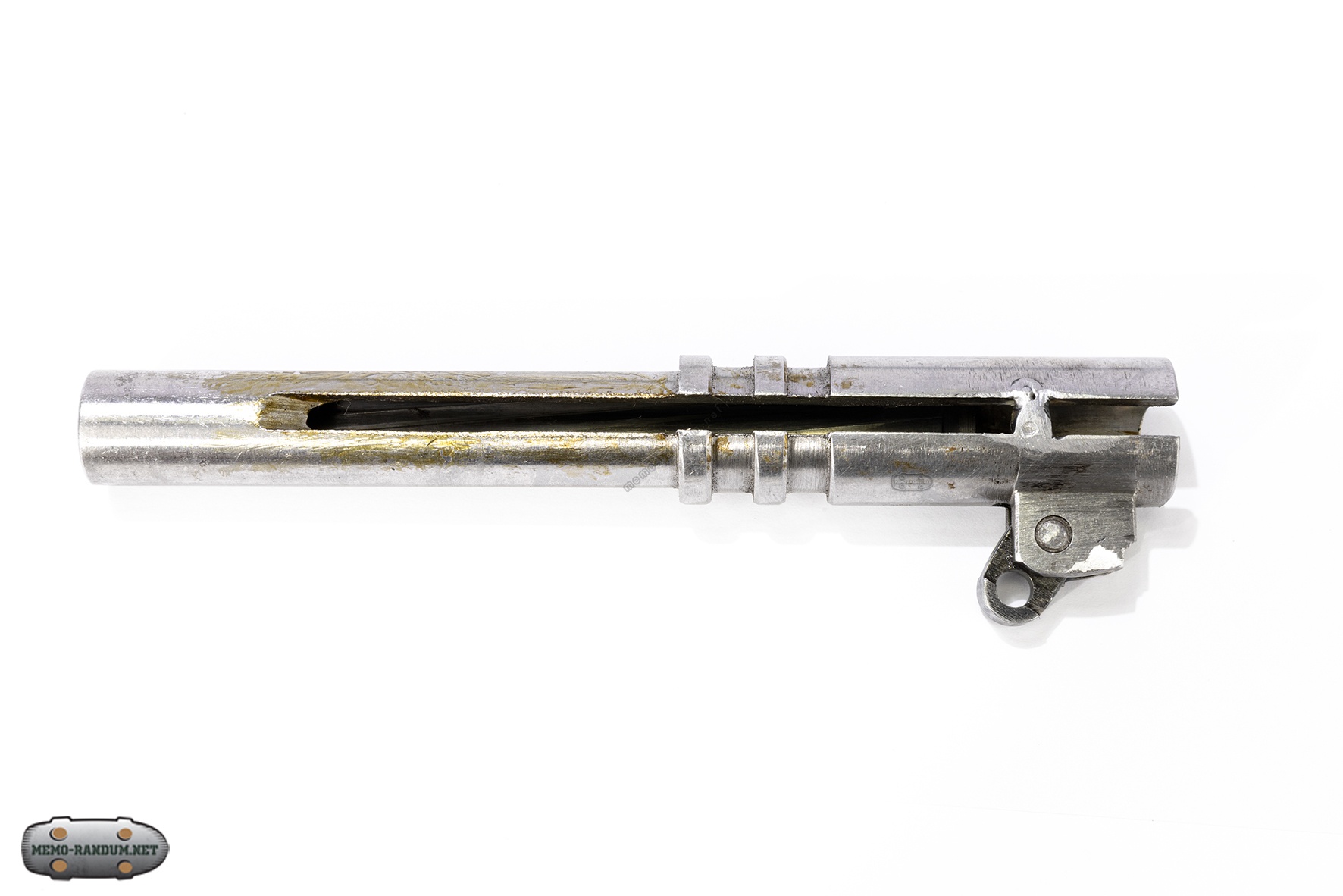

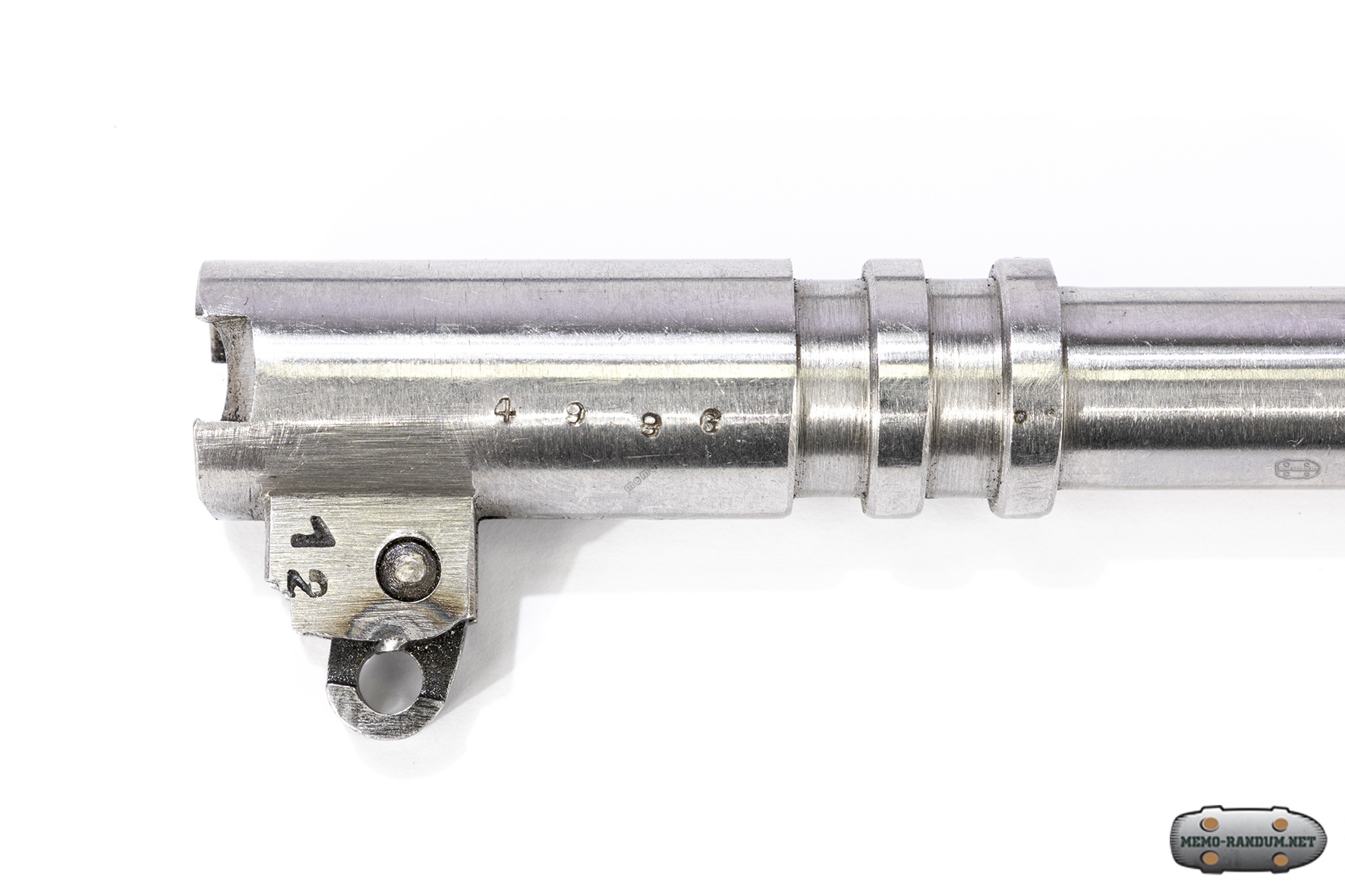

Ствол ТТ 33. Вид на кольцо

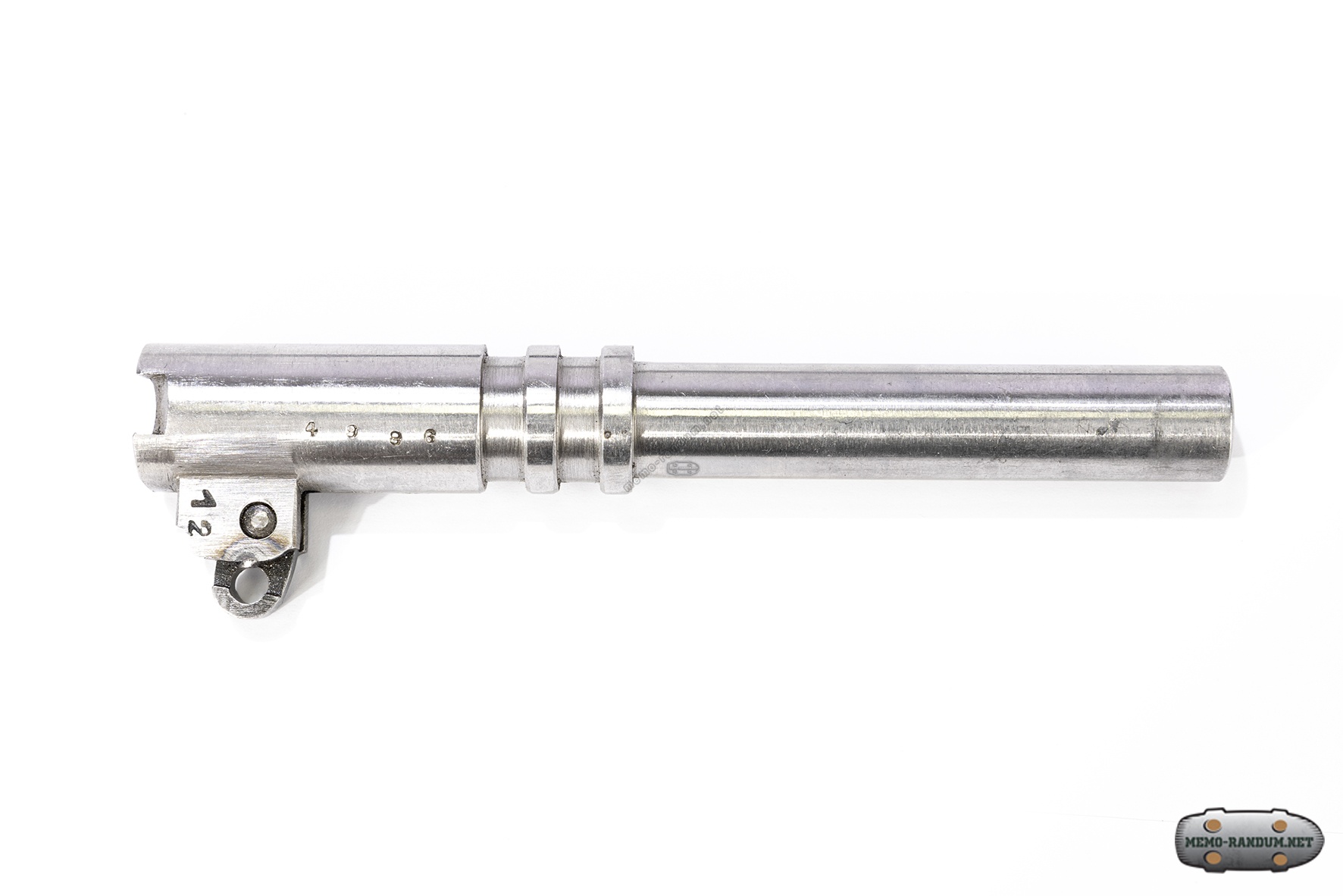

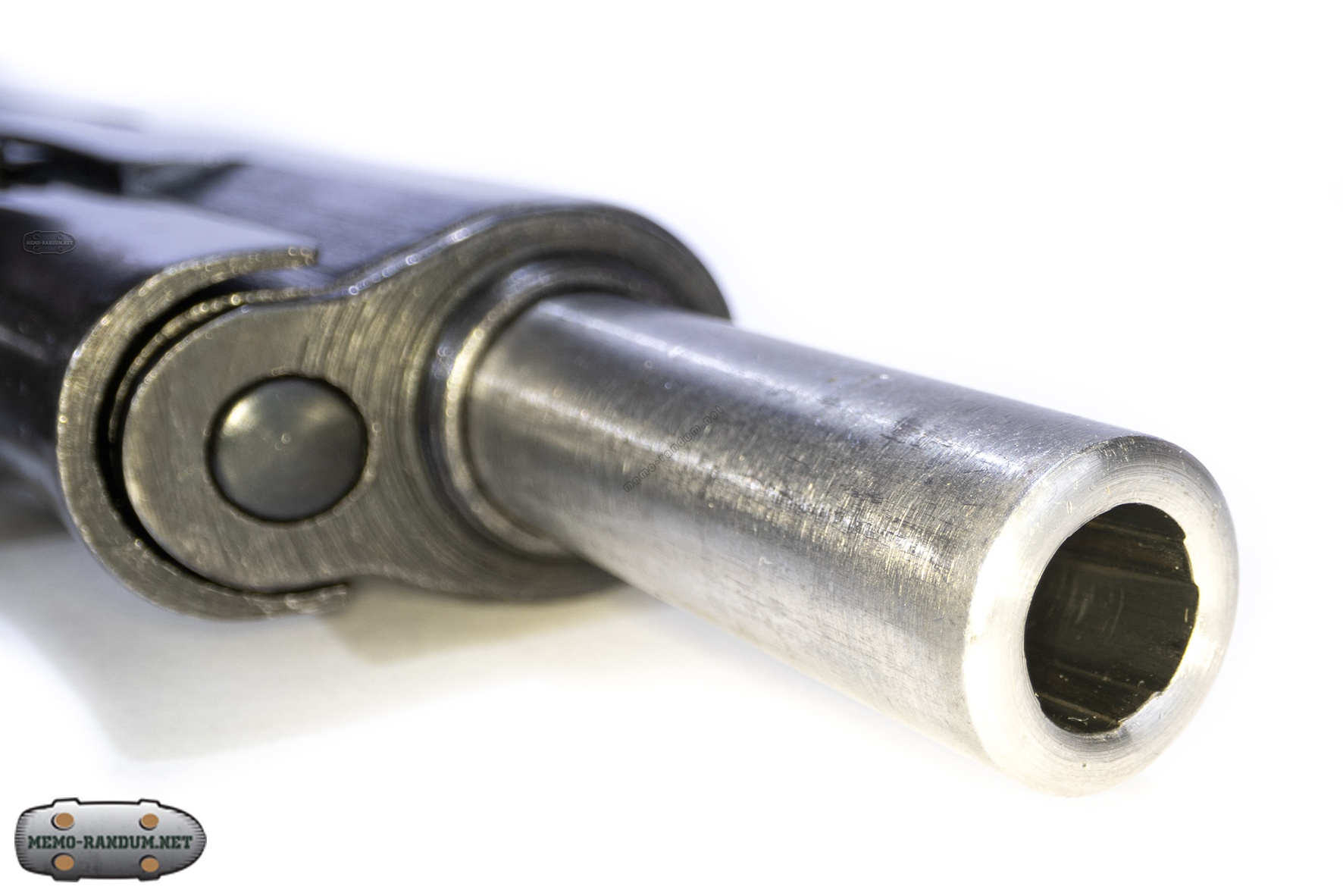

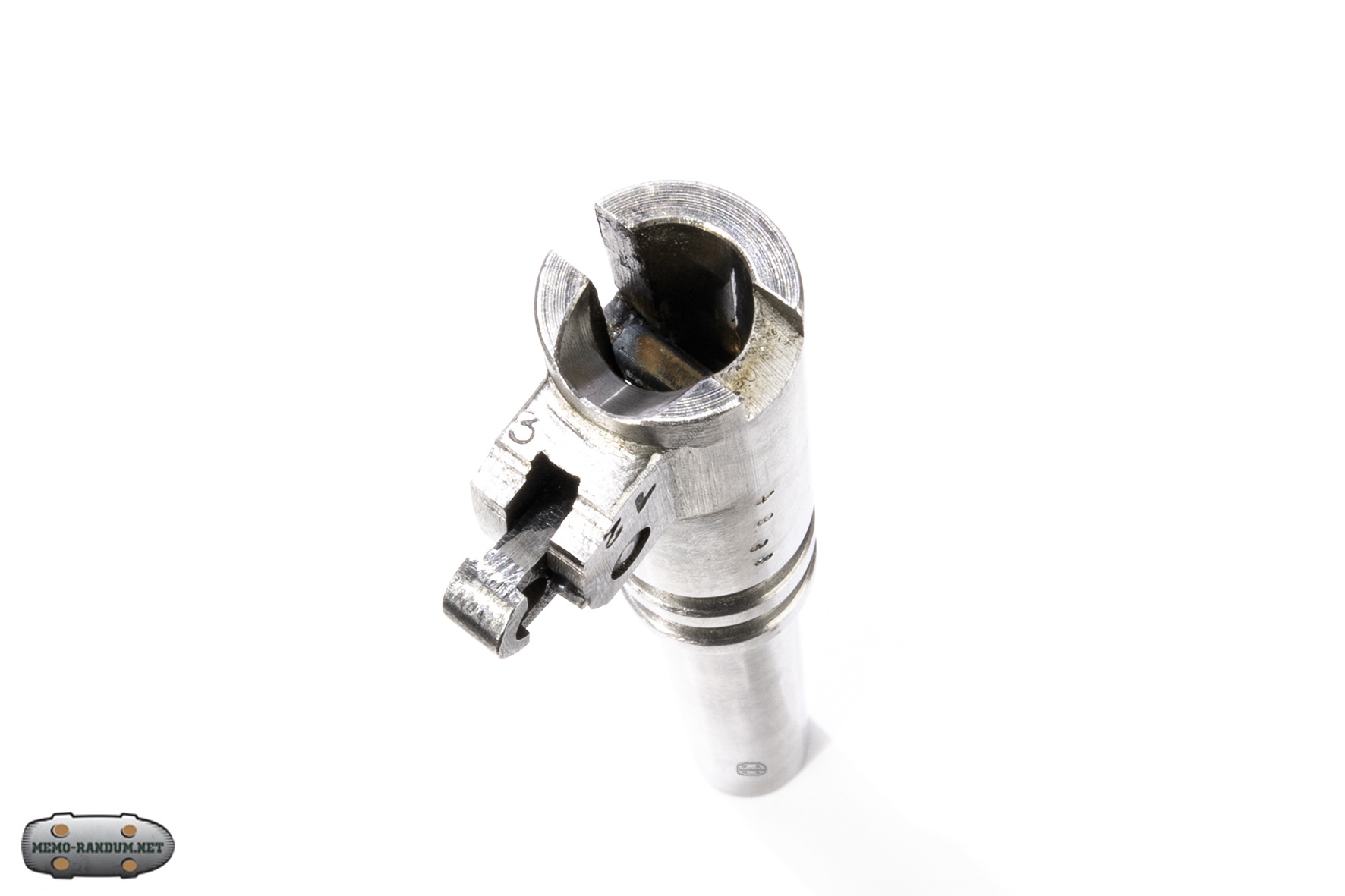

Ствол ТТ 33. Вид на качающуюся серьгу

Вместе с тем, пистолет имеет оригинальные конструкторские решения, направленные на удобство обращения с оружием:

  • объединение ударно-спускового механизма в отдельном едином блоке-колодке, который при разборке оружия свободно отделяется от рамы для чистки и смазки;
  • размещение боевой пружины в курке, что сократило продольную ширину рукоятки;
  • крепление щёчек рукоятки при помощи закреплённых на них поворотных планок, упрощавших разборку пистолета, отсутствие предохранительного механизма — его функцию выполнял предохранительный взвод курка.
УСМ

   УСМ одинарного действия. Ударный механизм выполнен единым блоком, что упрощало заводскую сборку (несколько лет спустя швейцарский оружейник Шарль Петтер применил такую же компоновку во французском пистолете «Модель 1935»).

Обзор 360 пистолета ТТ 33 1943 года. 3D фото

Пистолет не имеет предохранителя как отдельной детали, его функции выполняет предохранительный взвод курка. Для снятия курка с предохранительного взвода нужно взвести курок. Чтобы поставить взведённый курок на предохранительный взвод, его сначала нужно спустить, придерживая его и нажимая на спуск. Для постановки спущенного курка на предохранительный взвод нужно немного отвести курок назад. После этого будет заблокирован спуск и затвор, а курок не будет касаться ударника. Это исключает возможность выстрела при падении пистолета или случайном ударе по головке курка.

Носить пистолет с патроном в патроннике со спущенным курком запрещено, так как при воздействии на спущенный курок, например, от удара при падении, может произойти выстрел.

На левой стороне рамки находится рычаг затворной задержки. По израсходовании магазина затвор встаёт на задержку в заднем положении. Для снятия затвора с задержки нужно опустить рычаг затворной задержки.

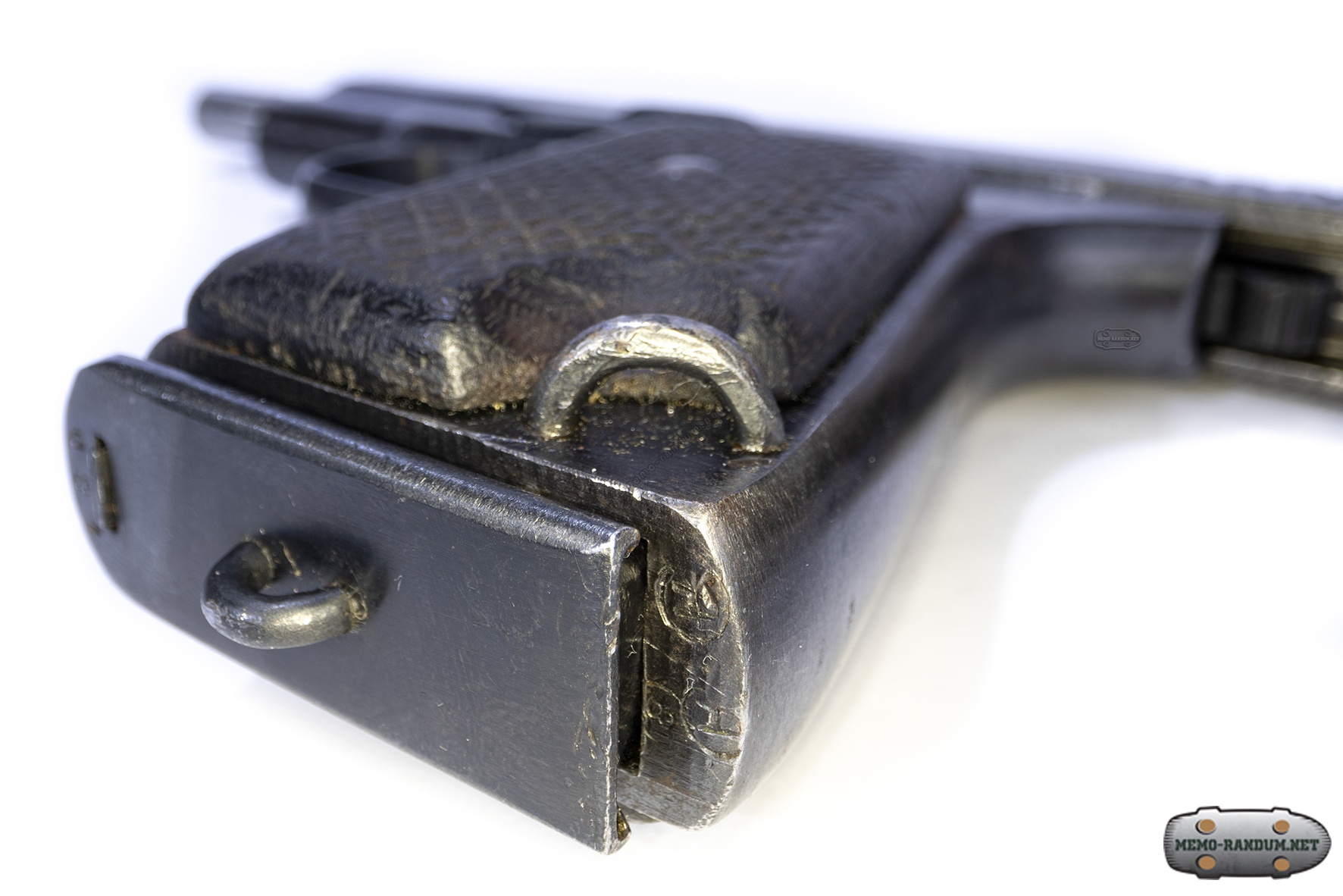

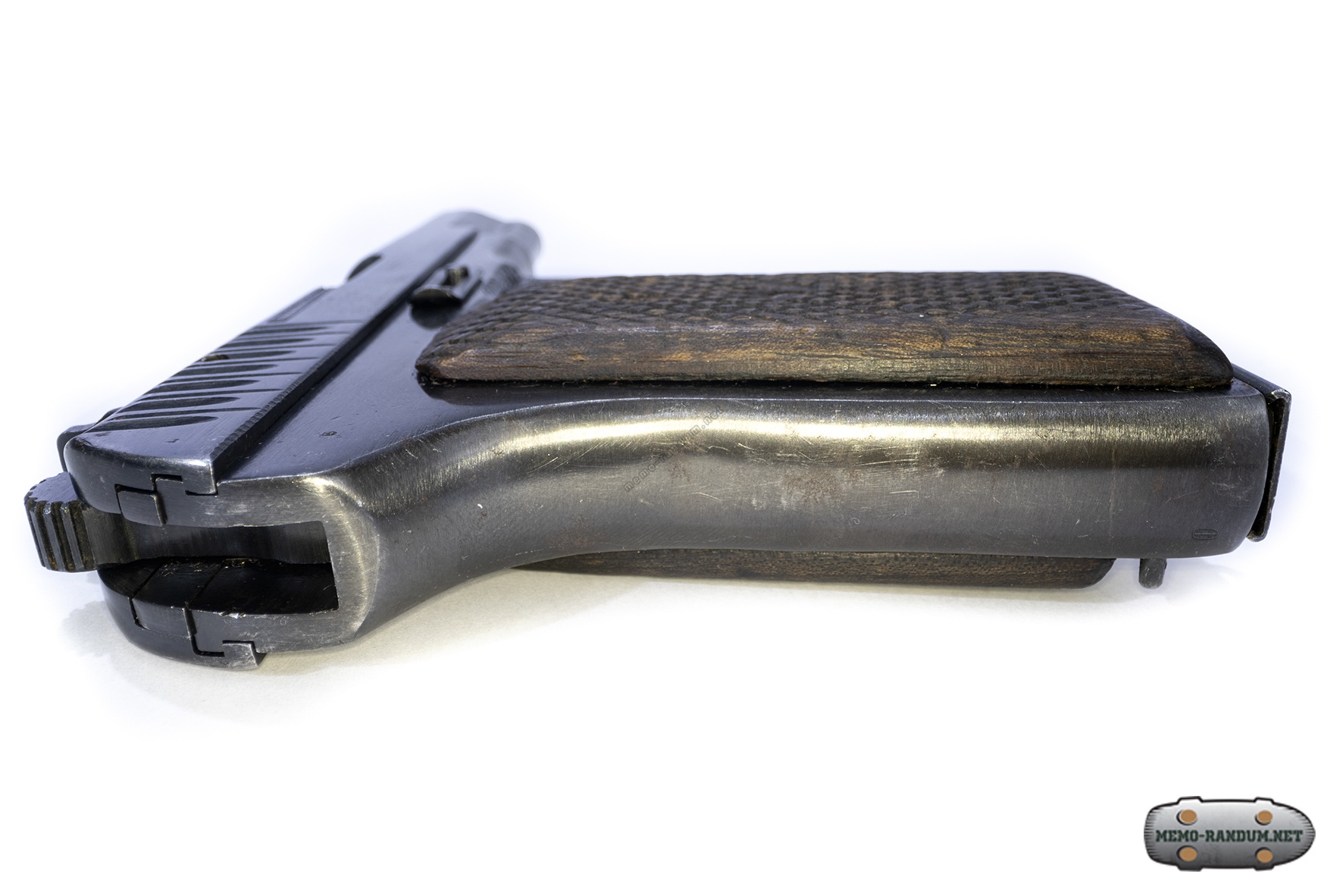

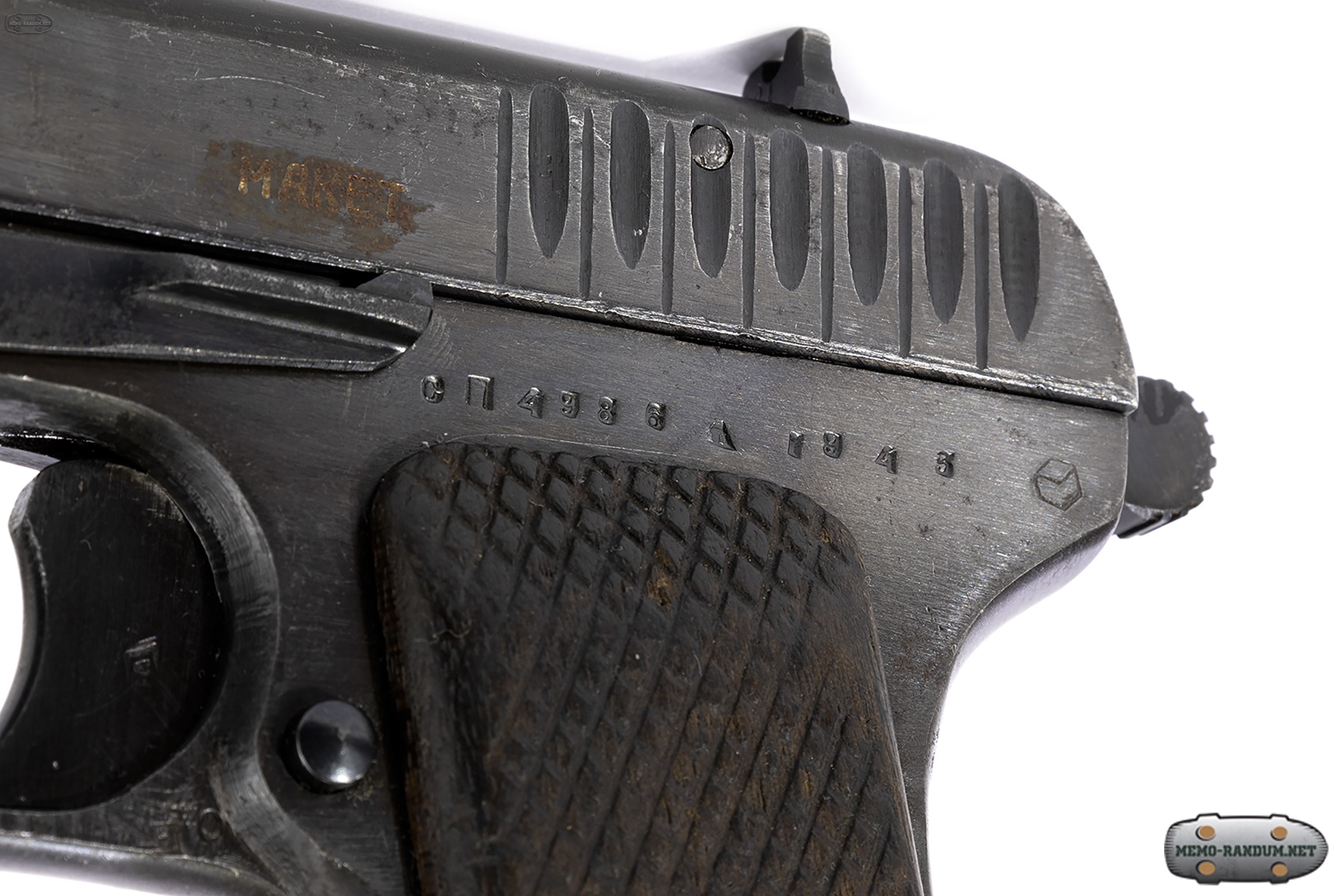

ТТ 33 1943 год. Деревянные щечки

Магазин вмещает 8 патронов. Кнопка защёлки магазина находится на левой стороне рукоятки, у основания спусковой скобы, как у Colt M1911.

Попадания при стрельбе на 50 м в каждой из 10 серий по 10 выстрелов укладываются в круг радиусом 150 мм.

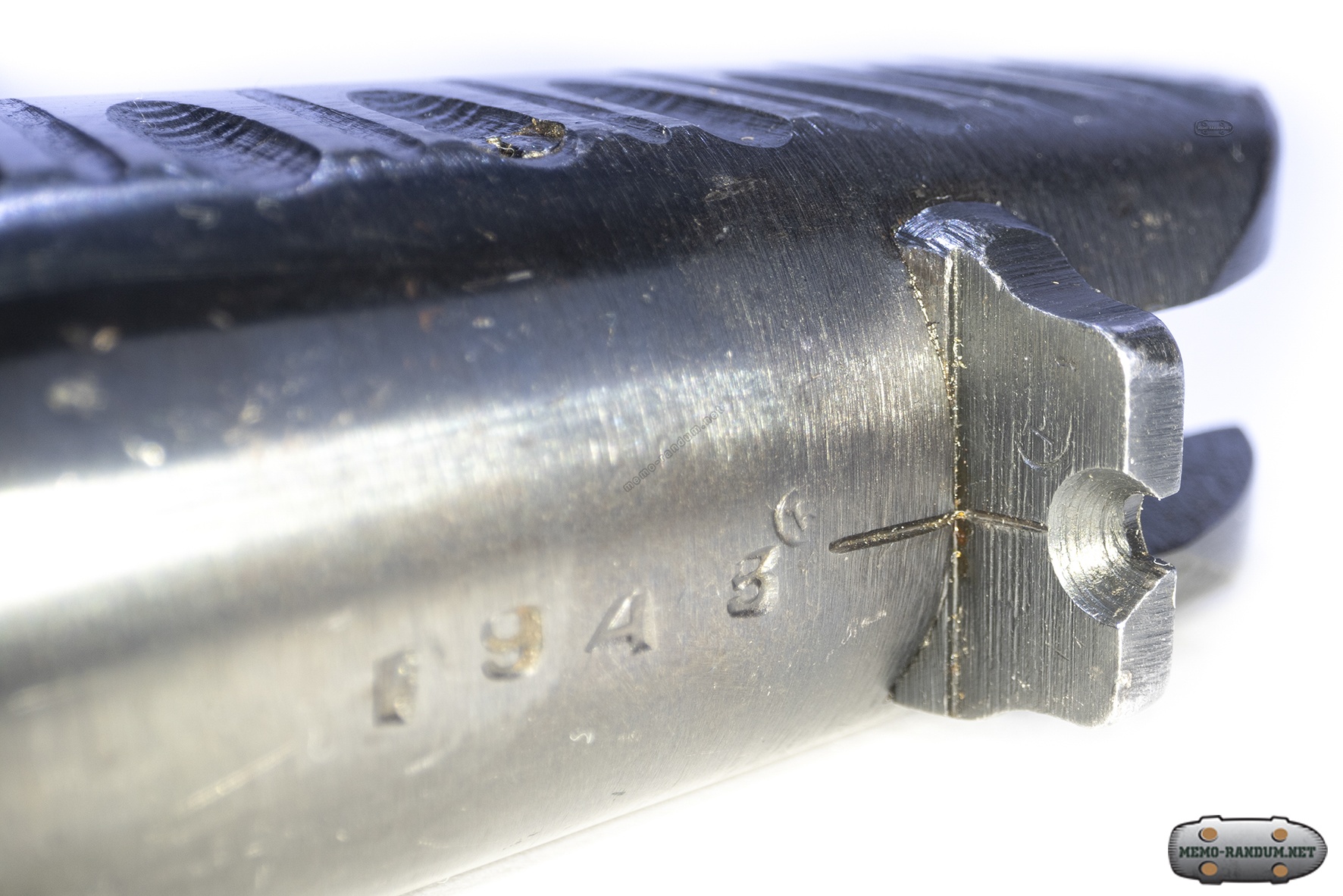

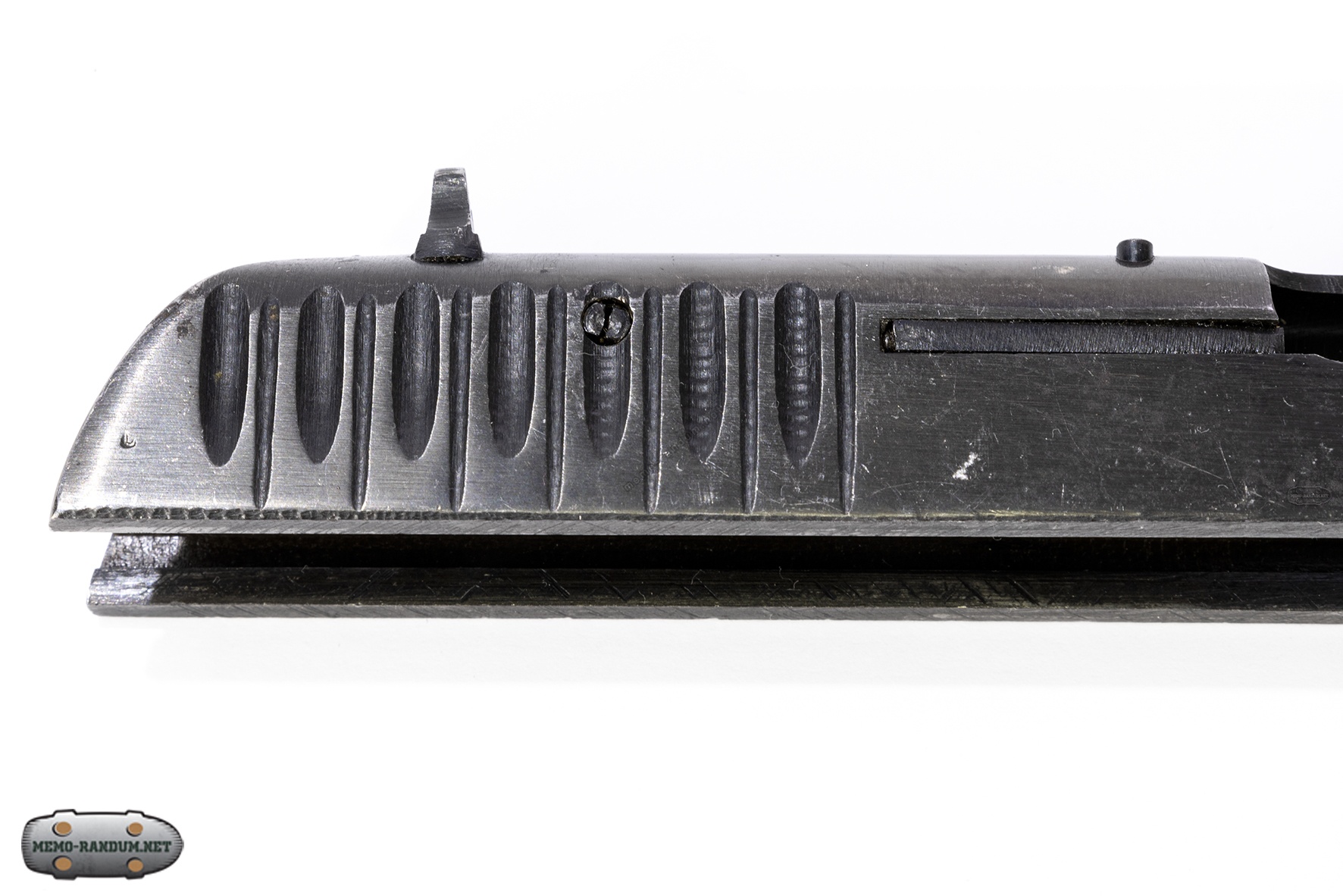

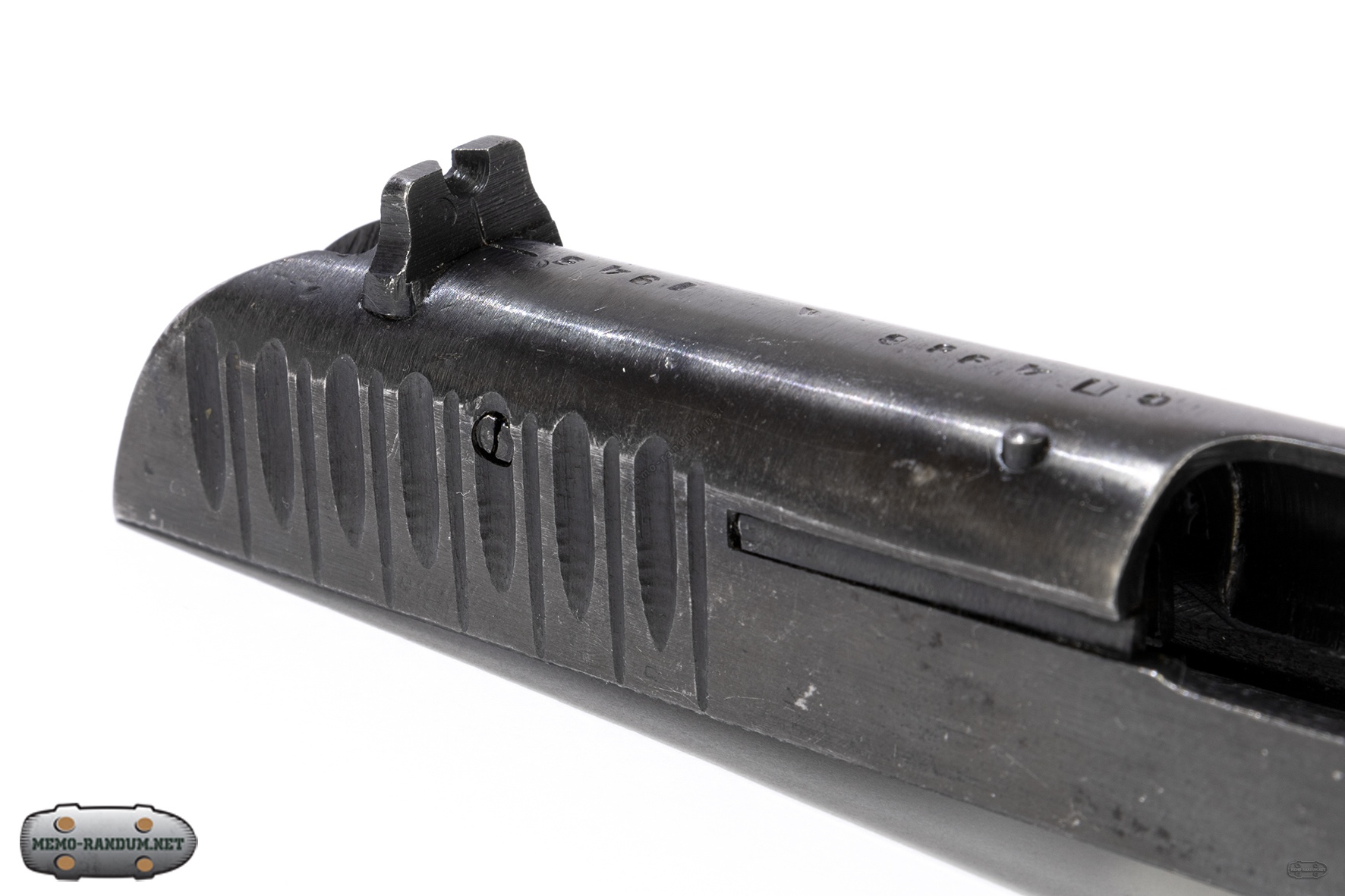

ТТ33. Целик

Прицельные приспособления состоят из мушки, выполненной заодно с затвором, и целика, впрессованного в паз типа «ласточкин хвост» в задней части затвора.

Мушка на ТТ 33 1943

Для доводки мушки использовалась шлифовка в передней части кожуха.

 Щёчки рукоятки изготавливались из бакелита или (в годы войны) из древесины (орех).

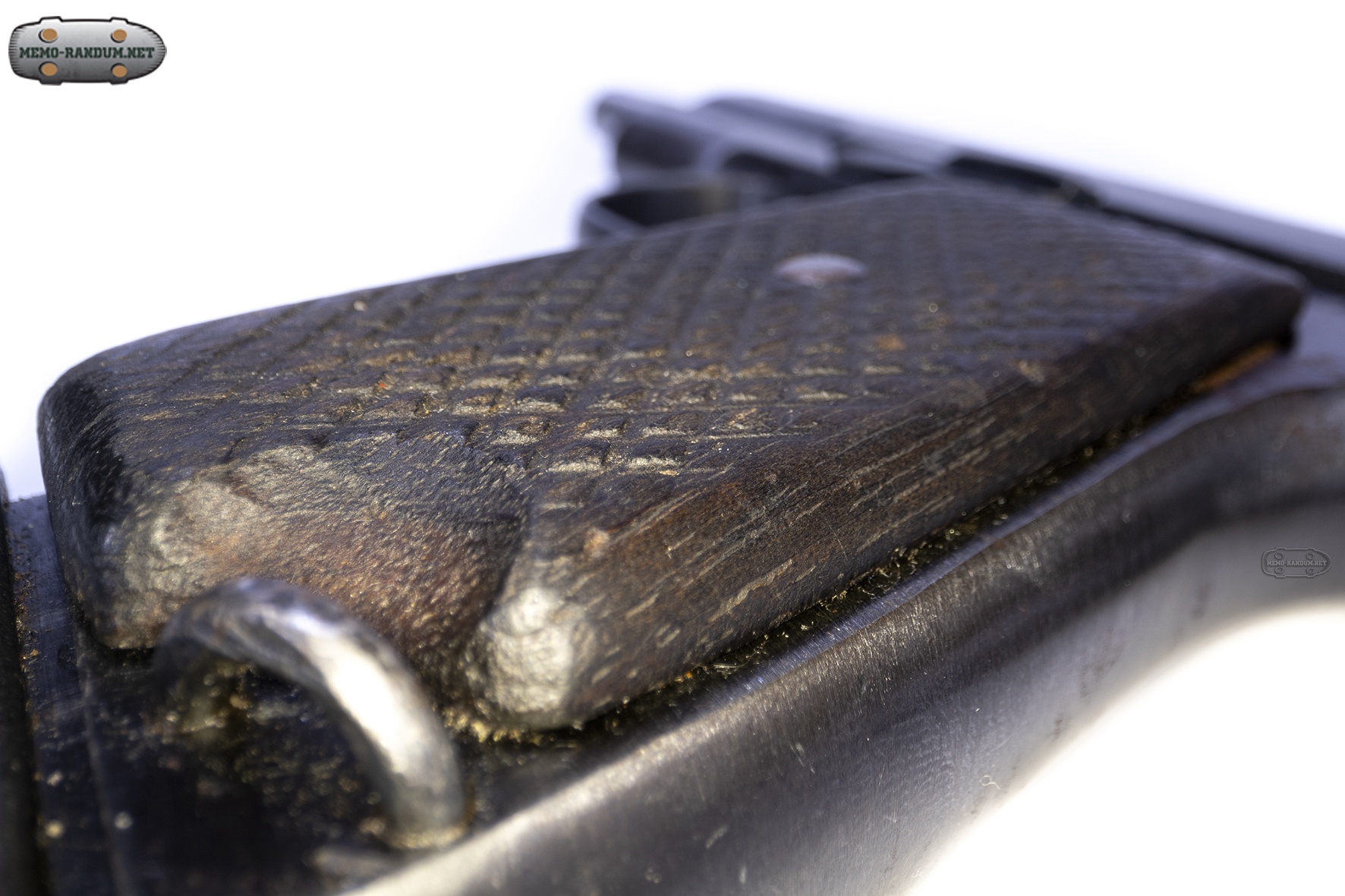

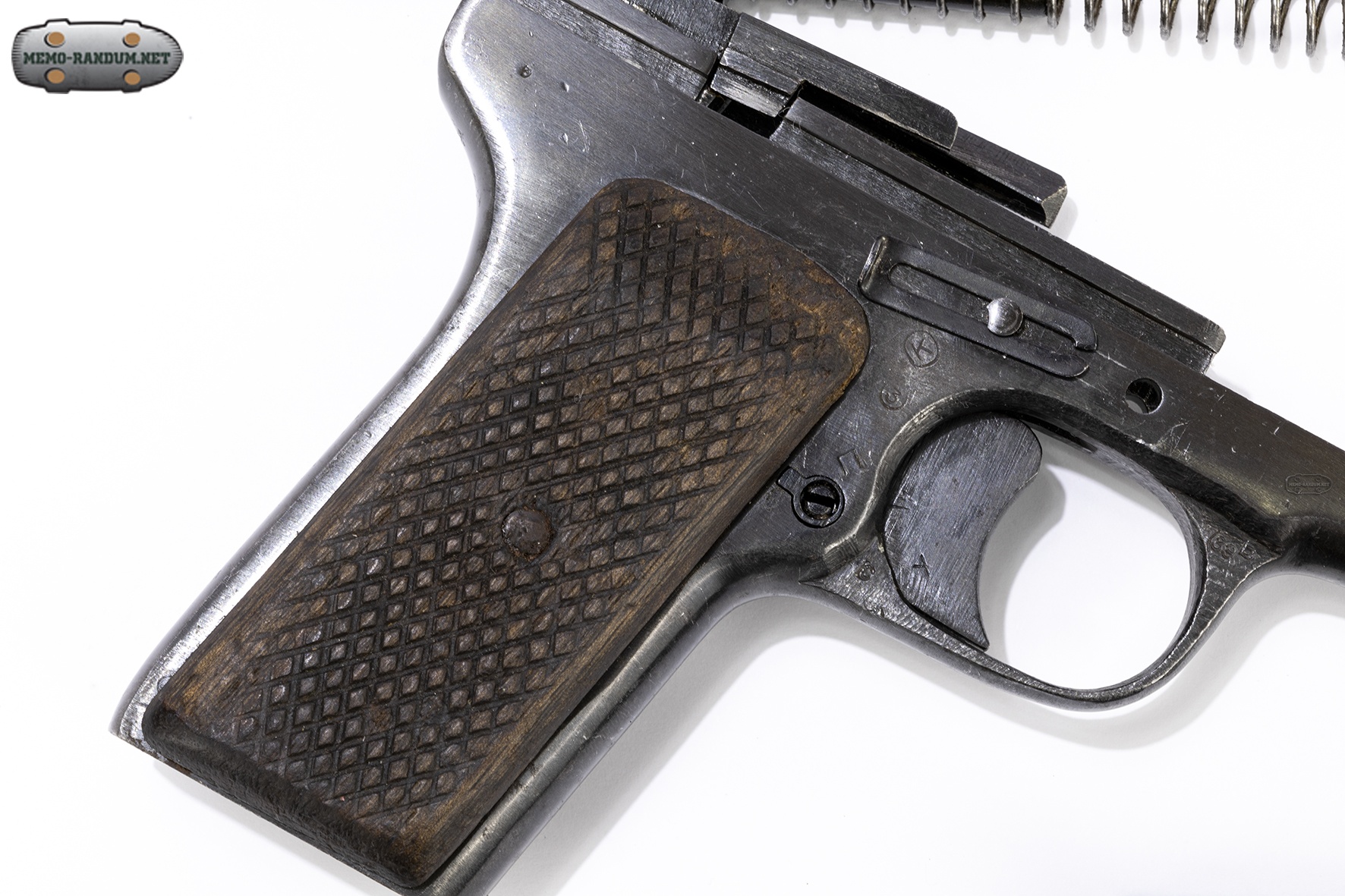

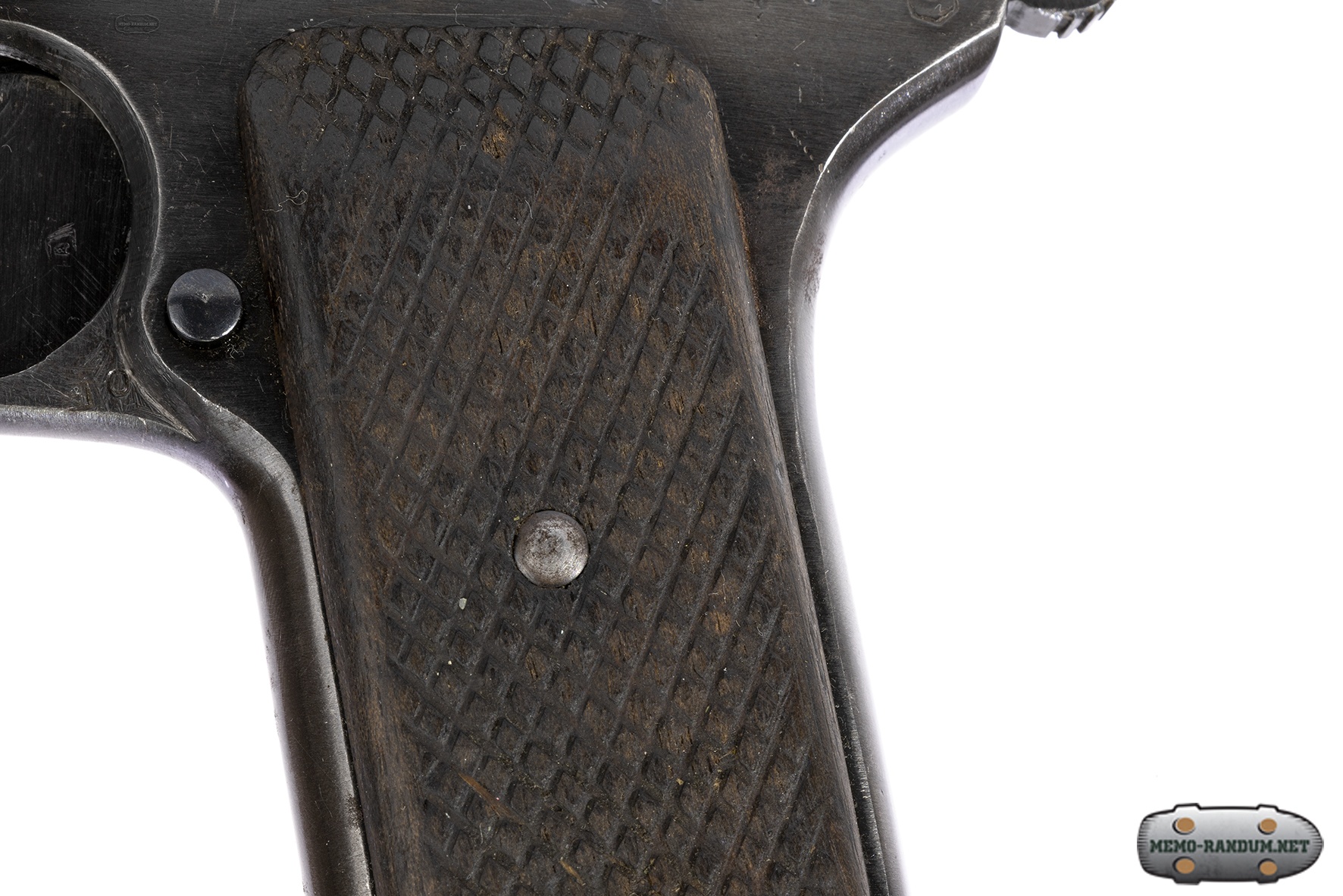

Ручки на пистолете ТТ 33 1943 года. Дерево, орех

Пистолет ТТ отличается простотой конструкции — невысокой себестоимостью производства и лёгкостью в обслуживании. Нетипичный для пистолетов очень мощный патрон обеспечивает необычно высокую проникающую способность и дульную энергию около 500 Дж. Пистолет имеет короткий лёгкий спуск и обеспечивает значительную точность стрельбы, опытный стрелок способен поразить цель на дистанциях более 50 метров. Пистолет плоский и достаточно компактный, что удобно для скрытого ношения. Однако в ходе эксплуатации проявились и недостатки.

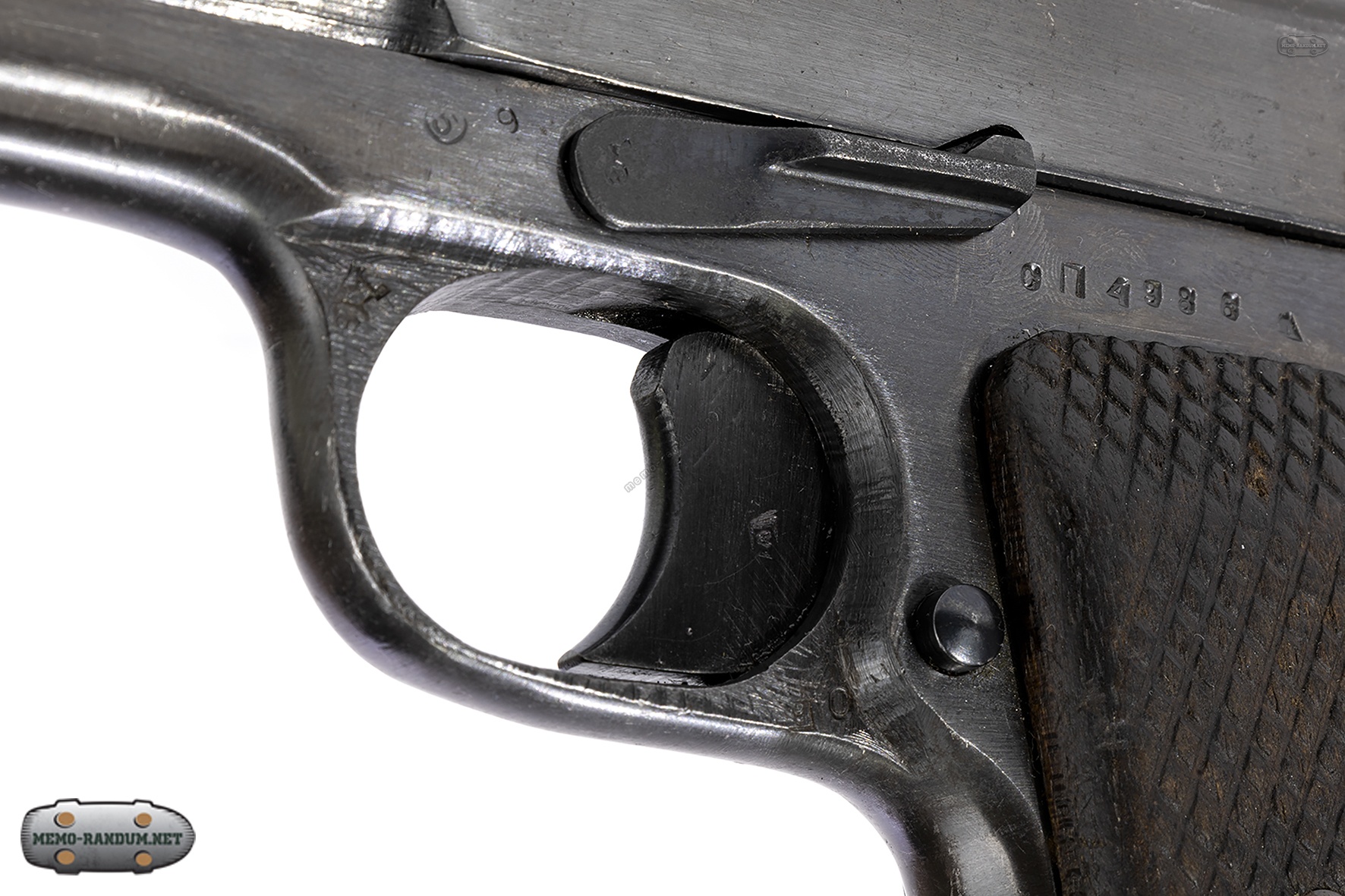

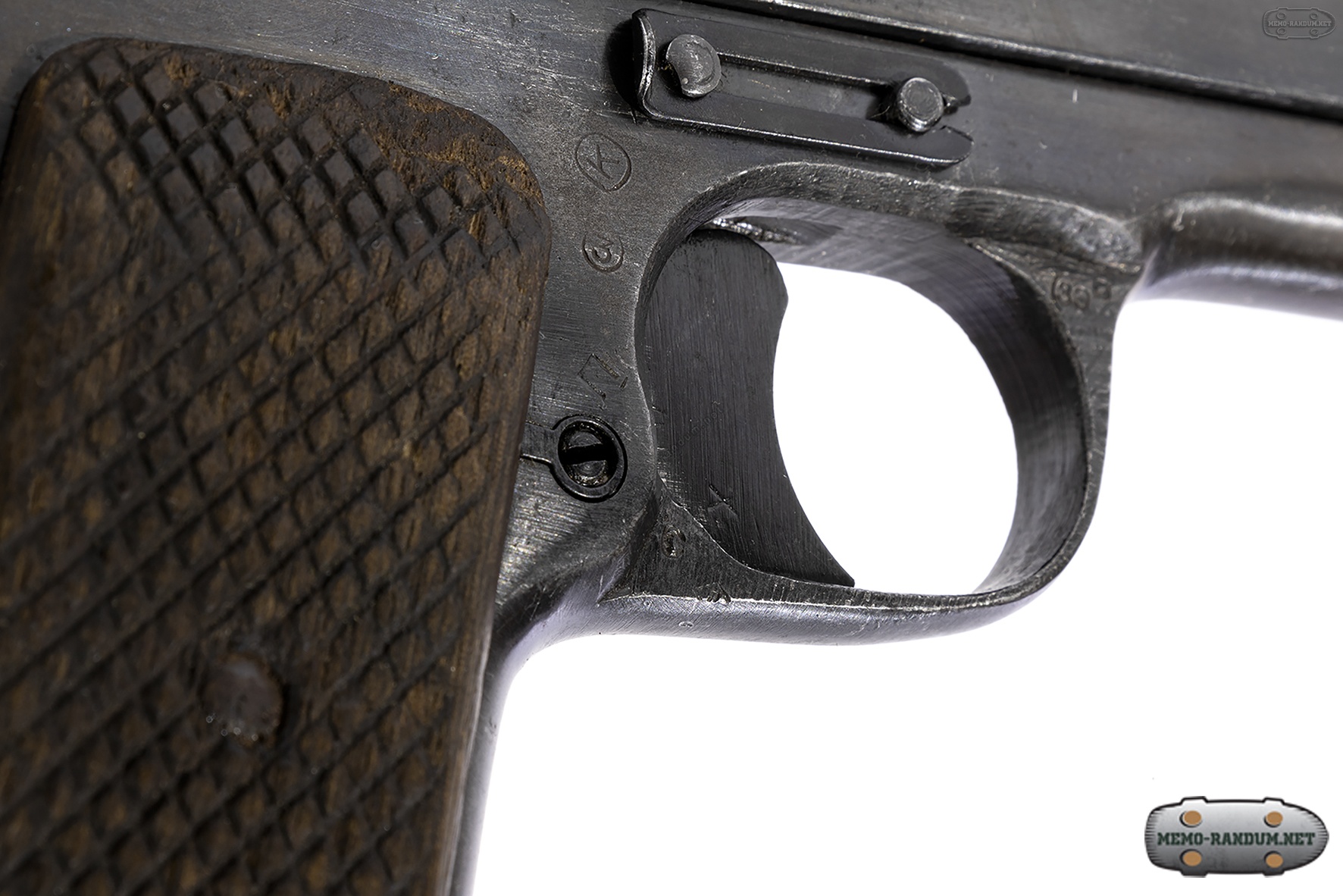

Кнопка фиксации магазина на ТТ 33

До Великой Отечественной войны военными выдвигалось требование, чтобы из пистолета можно было вести огонь через амбразуры танка. ТТ не удовлетворял этому условию. Многие специалисты считают данное требование абсурдным. Ещё одним недостатком является плохая фиксация магазина. Большой палец стрелка расположен точно на кнопке защёлки магазина, которая довольно чувствительна; при неосторожном движении пальца могло произойти непроизвольное выбрасывание магазина.

Мог произойти самопроизвольный выстрел.

Считается что угол наклона рукоятки невелик, форма её не способствует удобному удержанию оружия.

Пистолет ТТ отличается настильностью траектории и высоким пробивным действием.

Схема работы автоматики ТТ. Подробный план работы автоматики

Модификации пистолетов ТТ на гражданском и спортивном рынке

Спортивное оружие

  • Tokarev Sportowy — спортивный пистолет польского производства под малокалиберный патрон .22 Long Rifle с вкладышами по форме стандартного патронника под патрон 7,62×25 мм.
  • в 1950-е годы в СССР на базе ТТ был создан спортивно-тренировочный пистолет Р-3 под малокалиберный 5,6-мм патрон, имевший свободный затвор (конструктор Г. В. Севрюгин).
  • в мае 2012 года в России пистолет ТТ был сертифицирован в качестве спортивного оружия под наименованием спортивный пистолет С-ТТ.

Травматическое оружие

На базе пистолета разработаны несколько вариантов травматического гражданского оружия самообороны.

  • ВПО-501 «Лидер» — «бесствольный» травматический пистолет под патрон 10×32 мм Т. Разработан и выпускается с 2005 года Вятско-Полянским машиностроительным заводом «Молот». В соответствии с криминалистическими требованиями, в конструкцию внесены изменения, исключающие возможность стрельбы боевыми патронами.
  • ВПО-509 «Лидер-М» — «бесствольный» травматический пистолет под патрон 11,43×32 мм Т. Разработан Вятско-Полянским машиностроительным заводом «Молот».
  • ТТ-Т — травматический пистолет под патрон 10×28 мм Т. Разработан и производится на ОАО «Завод им. В. А. Дегтярёва». В продаже с 2011 года. Имеет конструктивные отличия от боевого ТТ: ствол с удалёнными нарезами; в канале имеется одна перегородка-штифт, препятствующая стрельбе твёрдым предметом.
  • MP-81 — травматический пистолет под патрон 9 мм P.A. Разработан и выпускается с 2008 года Ижевским механическим заводом. В конструкции сохранены основные узлы базовой модели: (рамка, затвор, ударно-спусковой механизм), полностью сохранена подлинная историческая маркировка оригинала и идентичность приёмов обращения с пистолетом.
  • MP-82 — вариант MP-81 под патрон .45 rubber, разработанный и представленный в виде макета в 2008 году Ижевским механическим заводом. Серийно не производился.
  • ТТР — травматический пистолет под патрон 9 мм P.A. (производитель — ООО «СОБР», г. Харьков).
  • ТТ-ГТ — гладкоствольный травматический пистолет под патрон 9 мм P.A. (производитель — ООО «Эрма-Интер», г. Киев).

Пневматическое оружие

Выпускаются несколько вариантов 4,5-мм пневматических пистолетов: МР-656k (выпуск прекращён в 2013 году на основании требования Закона о запрете переделки боевого оружия), Gletcher TT, Gletcher TT NBB, ТТП «Собр», Crosman C-TT, KSC/KWA TT-33.

Сигнальные версии

  • с 2011 года выпускался Сигнальный пистолет ТТ-С, сделанный на базе пистолета ТТ-Лидер (выпуск прекращён в 2013 году на основании требования Закона о запрете переделки боевого оружия). Для стрельбы используются капсюли «жевело» или КВ21.
  • на выставке «Оружие и охота — 2014» в Москве компанией ООО «Молот армз» был представлен охолощенный вариант пистолета ТТ, МА-ТТ-СХ, под холостой патрон 10×31 мм.


источник:https://ru.wikipedia.org/wiki/%D0%A2%D0%A2
