Пистолет ТТ 33. 1943 год. Ижевск. без клейма арсенала

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ Пистолета ТТ33-О СХ


Пистолет
ТТ33-О СХ
патрон

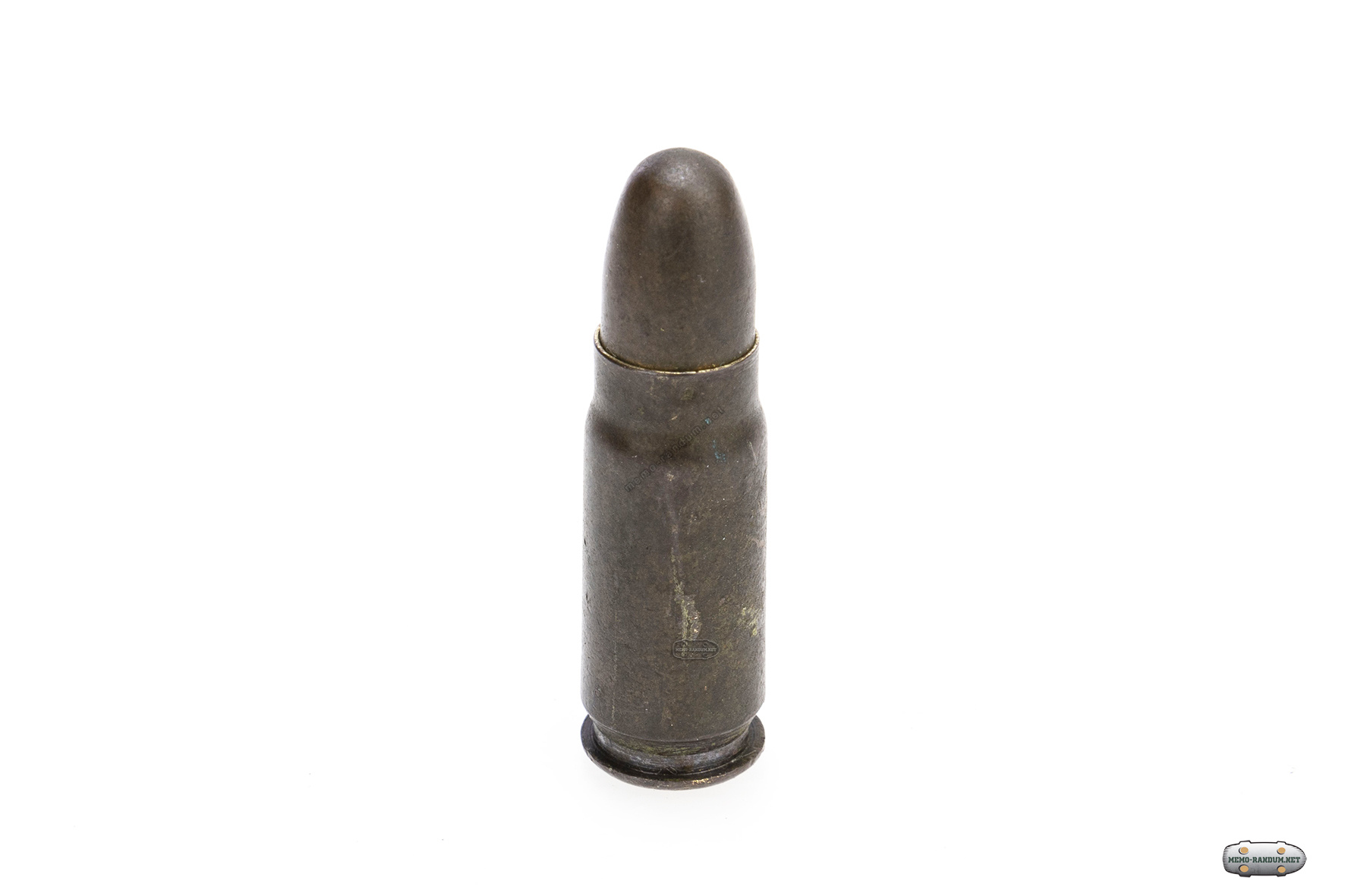

7,62х25 Blank
Масса неснаряженного, кг
0,854
Длина, мм
195
Ширина, мм
28
Высота, мм
130
индекс ГРАУ
56-А-132

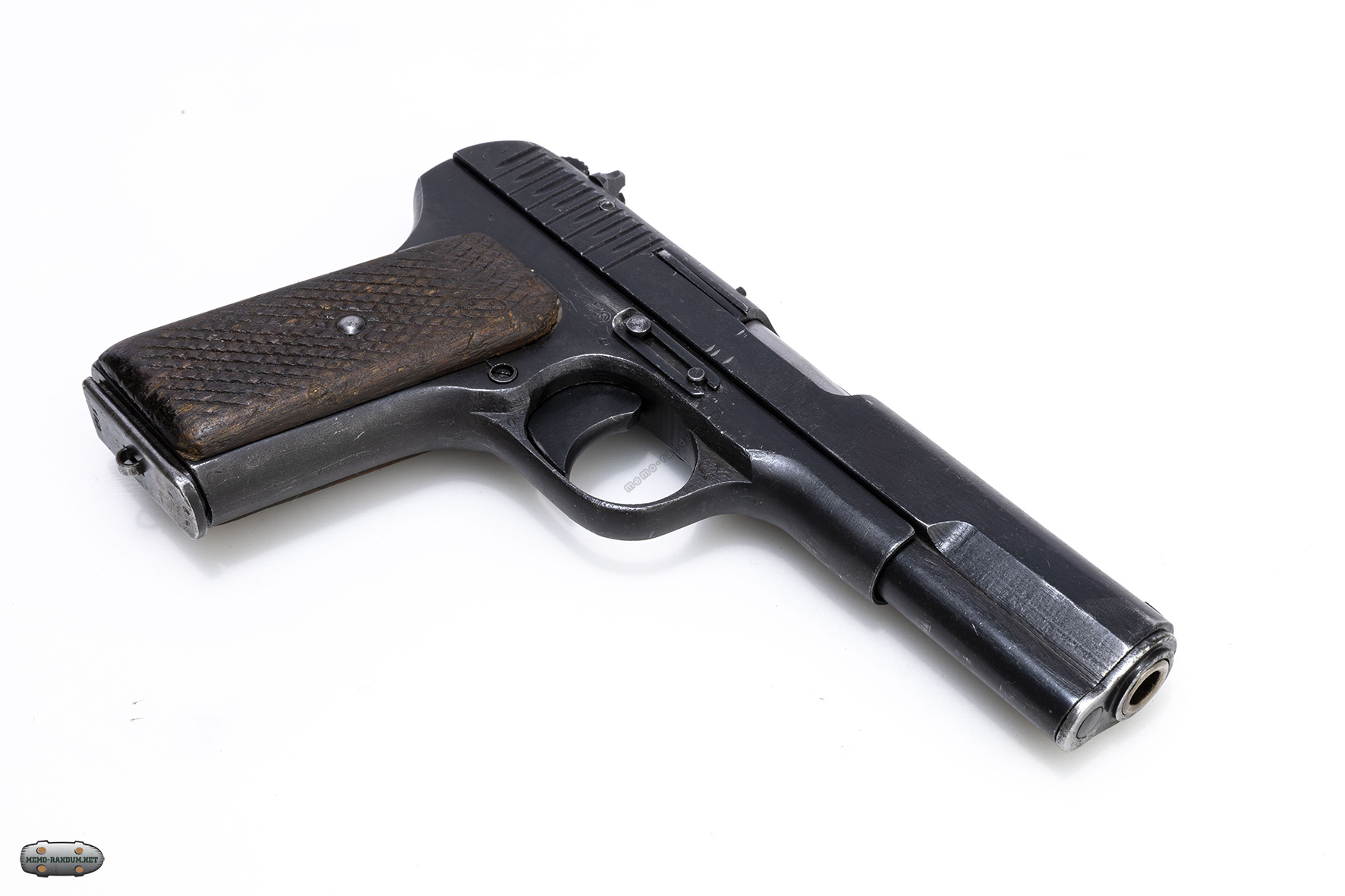

Пистолет ТТ 33. 1943 год. Ижевск. без клейма арсенала.

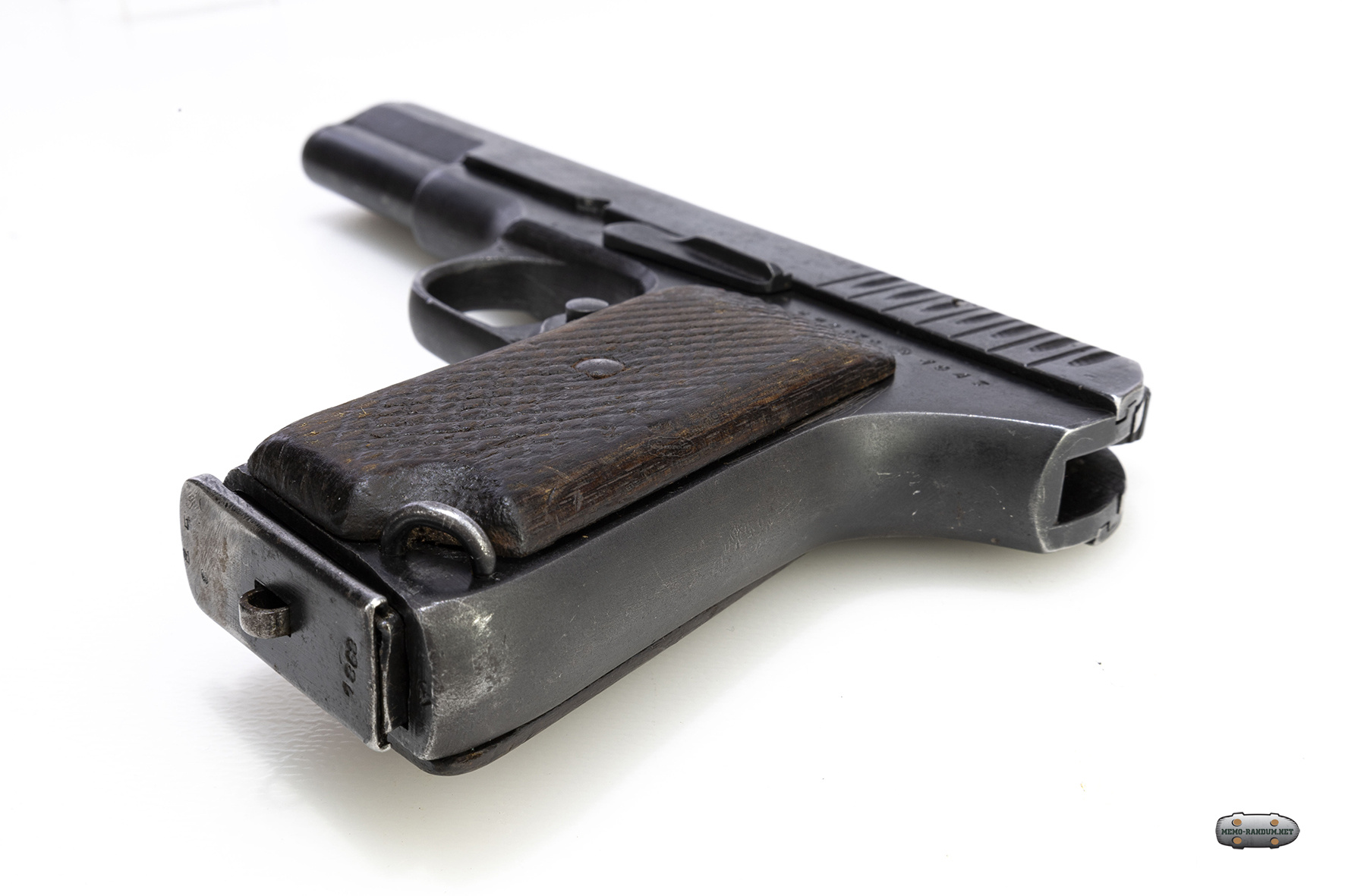

щечки рукоятки деревянные

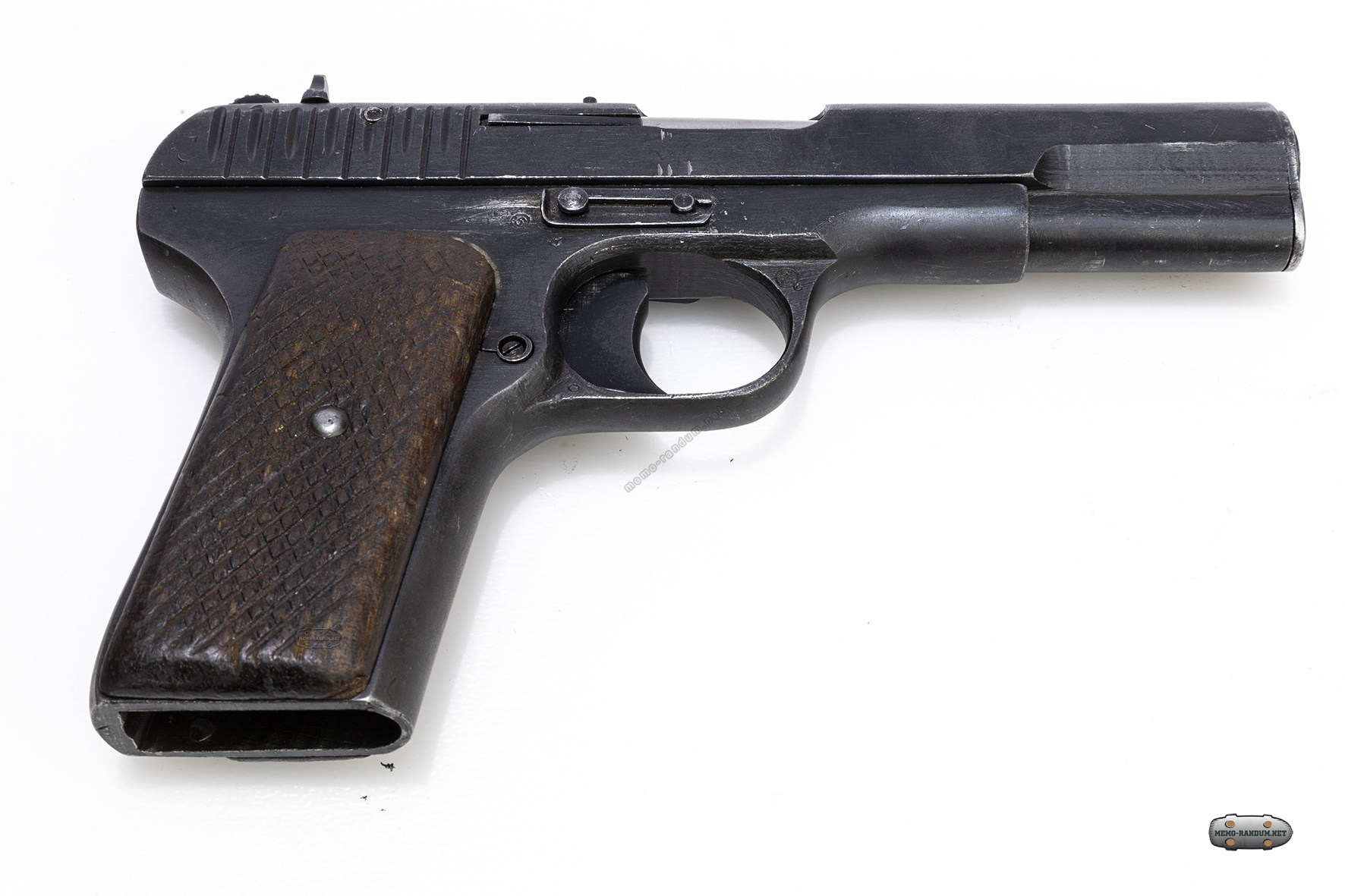

Пистолет ТТ 33 1943 года с деревянными щечкуами

Пистолет ТТ 33 1943 года с деревянными щечками. Деревянные накладки использовались в период с 1941-1945 года.

Данный пистолет охолощен под патрон 7.62Х25 Бланк. Изготовлен в качестве боевого образца в 1943 году в Ижевске.

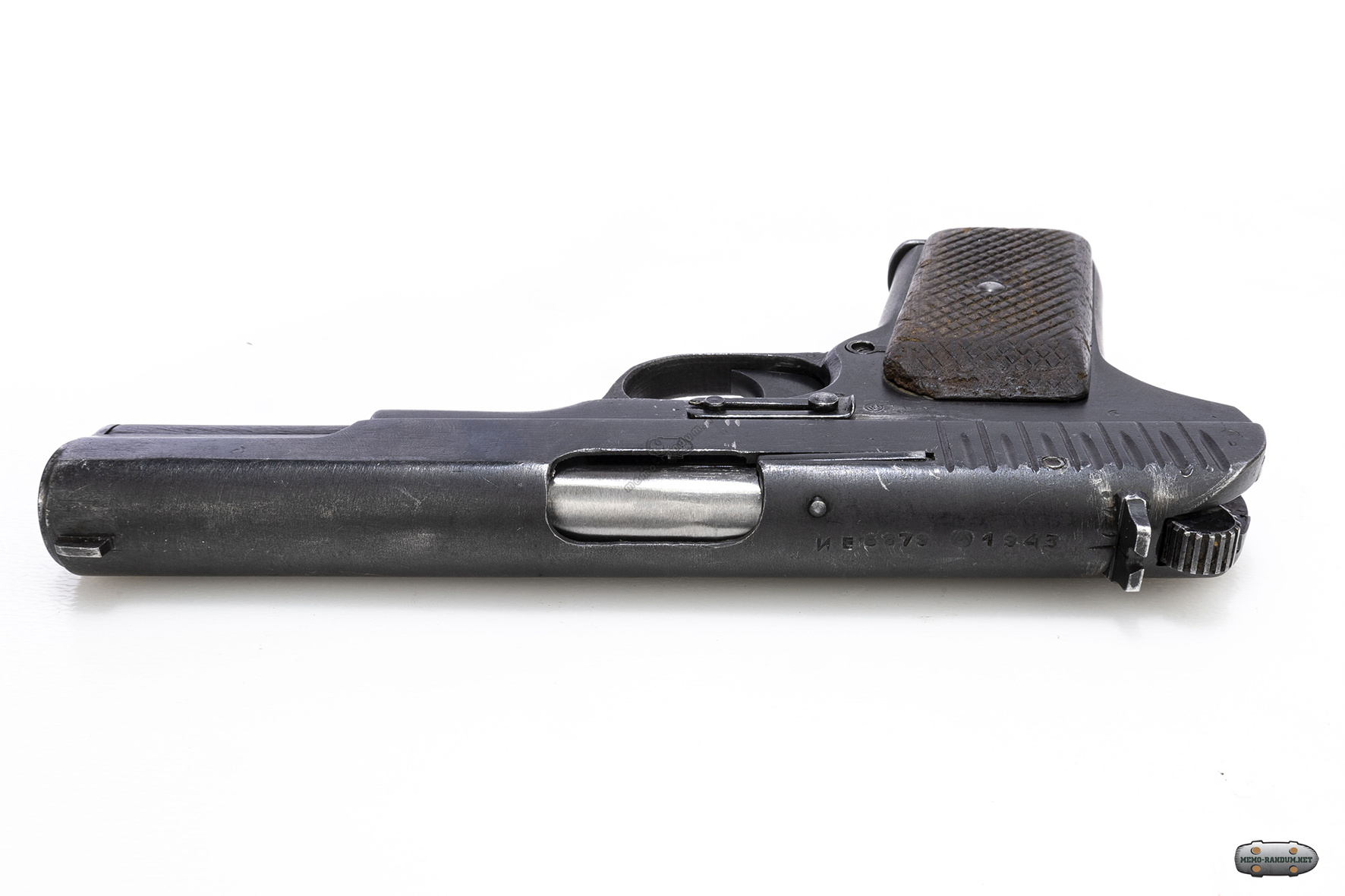

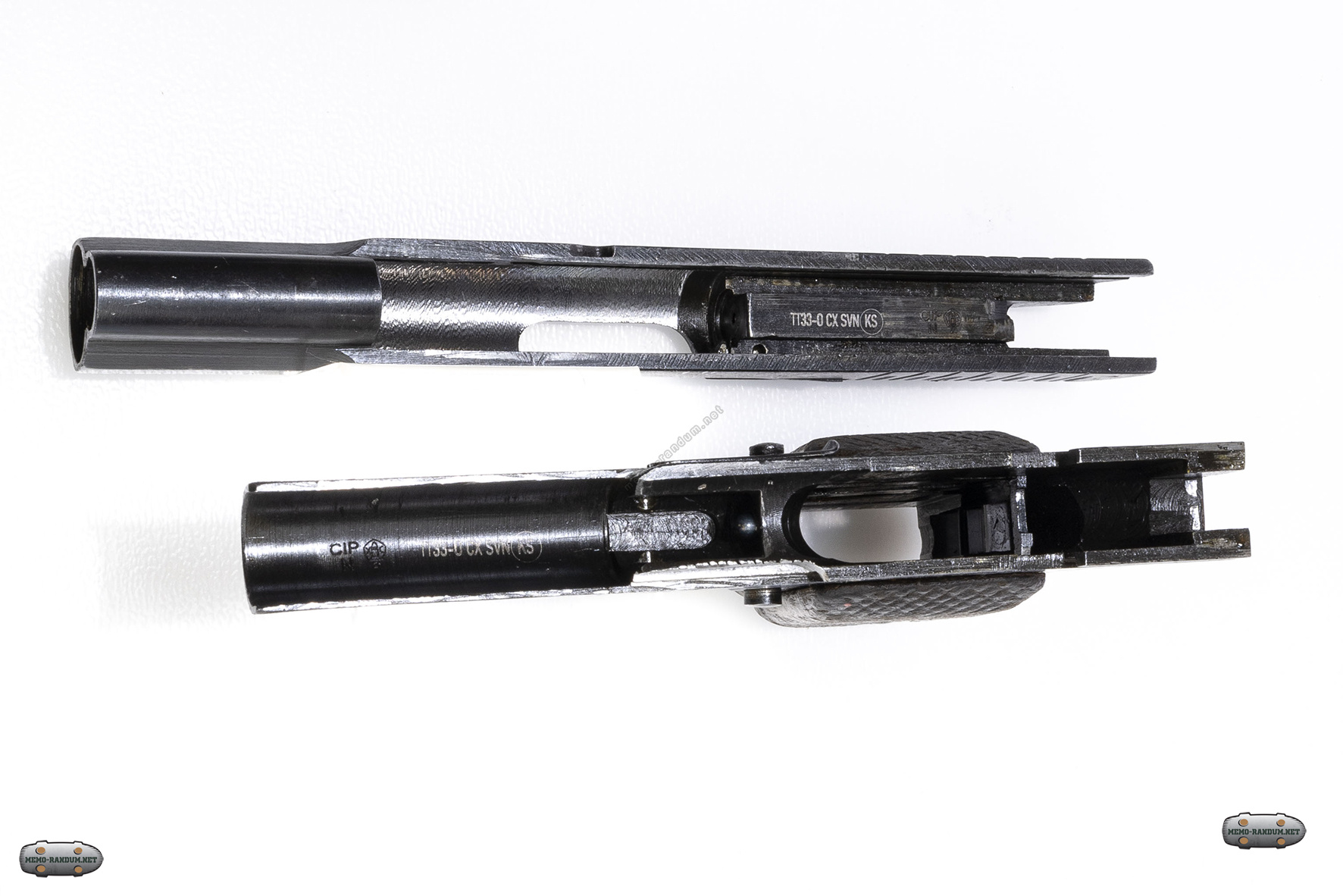

Маркировка на стволе пистолета ТТ 33. TT33-O.

Маркировка на стволе пистолета ТТ 33. TT33-O.

Пистолет ТТ 33. 1943 год. Ижевск. без клейма арсенала. неполная разборка

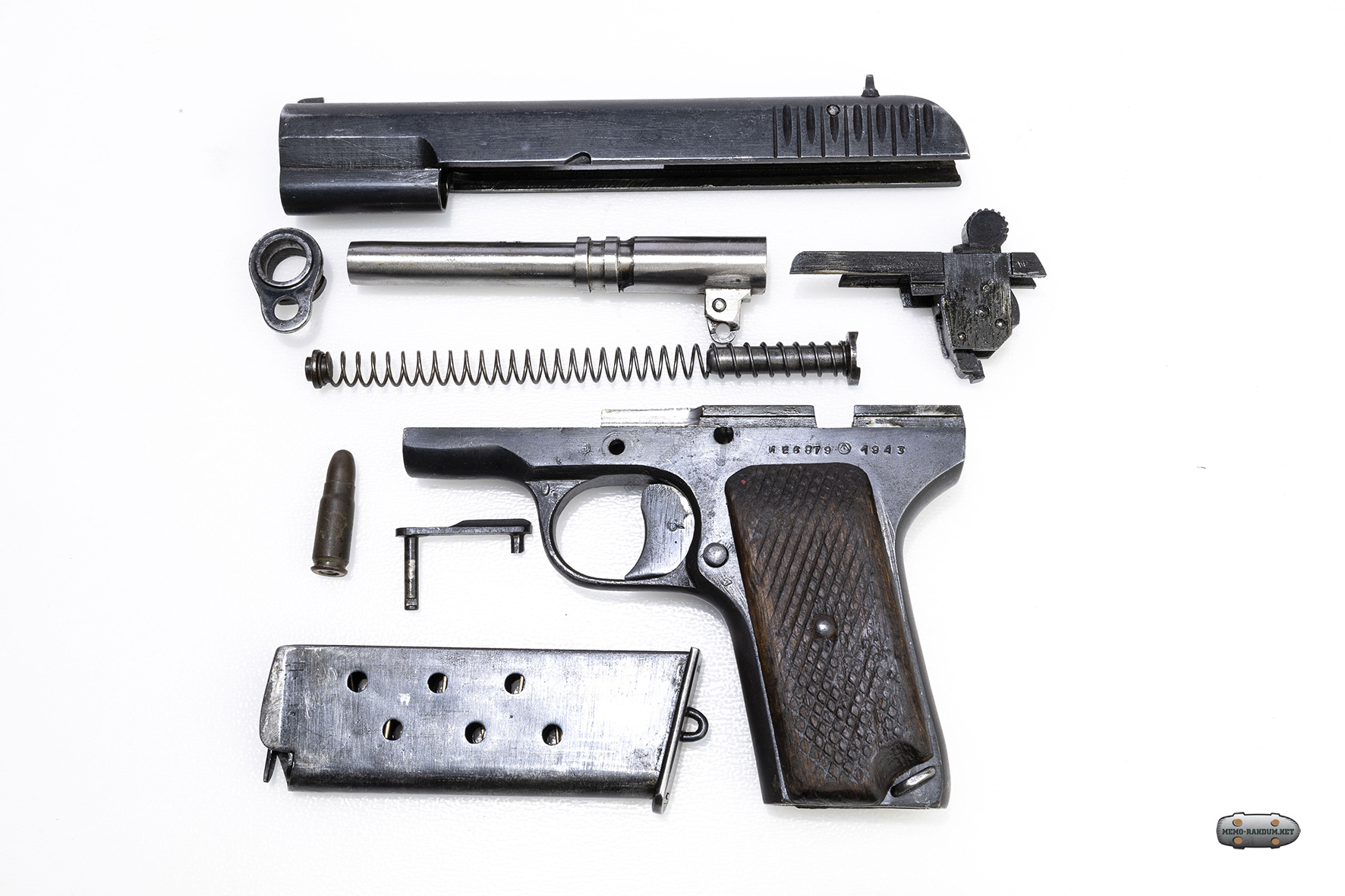

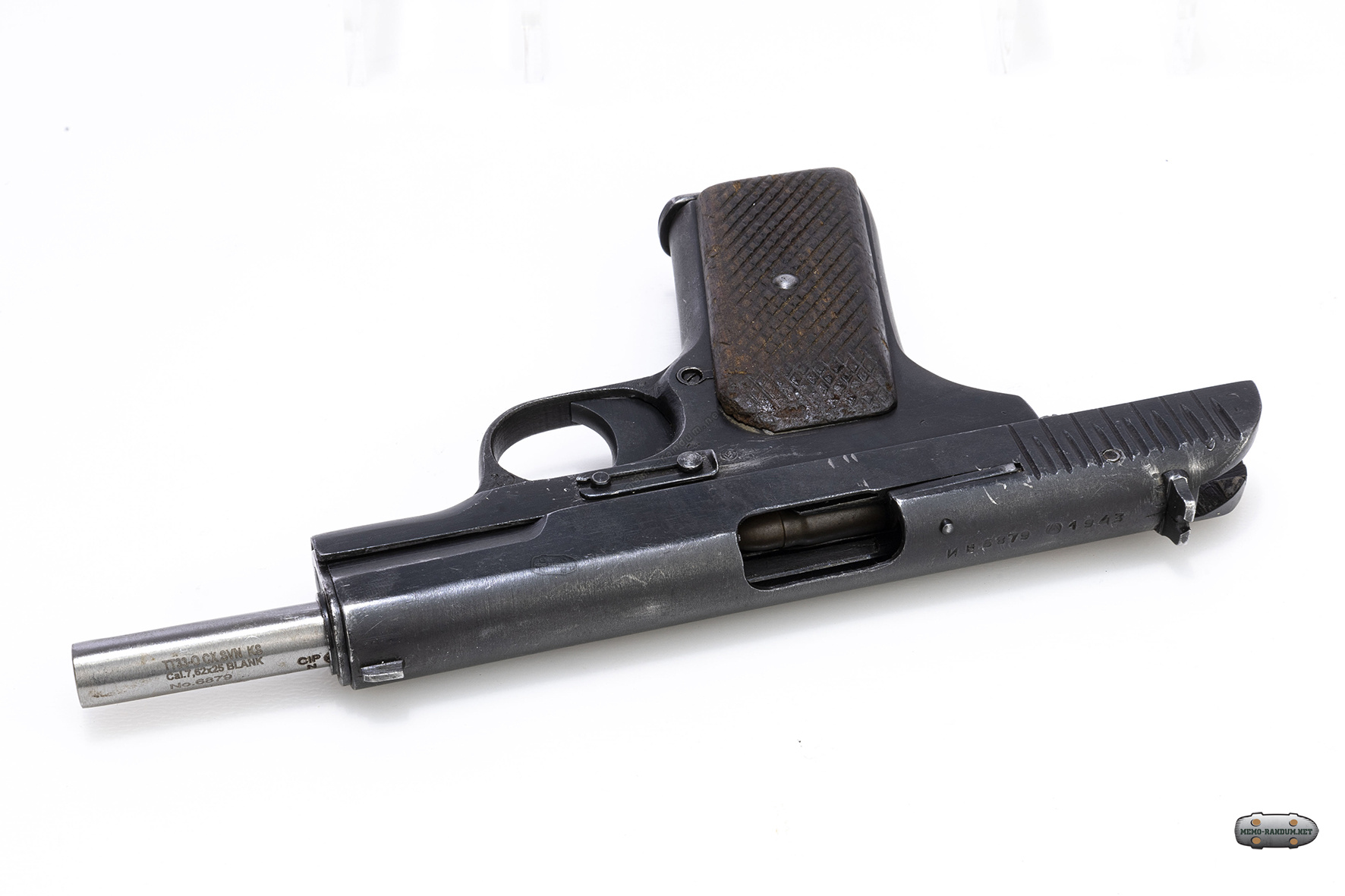

Вид на не полную разборку пистолета ТТ 331943 год

Схема запирания канала ствола идентична конструкции Мозеса Браунинга.  Короткий ход с качающейся серьгой. УСМ( ударно-спусковой механизм) собран на отдельной колодке и легко извлекается при неполной разборке пистолета (одно из различий от Браунинга 1903 и Кольта 1911. Предохранитель отсутствует. Кстати на самых ранних модификациях была предусмотрена предохранительная клавиша на рукоятке пистолета как на Кольт 1911 иногда можно встретить пистолеты с заглушкой вместо клавиши, что указывает на ранние рамки пистолета(одна из версий). Основная версия наличия крышки на рукоятке пистолета, удобство в обслуживании УСМ на ранних образцах ТТ33..

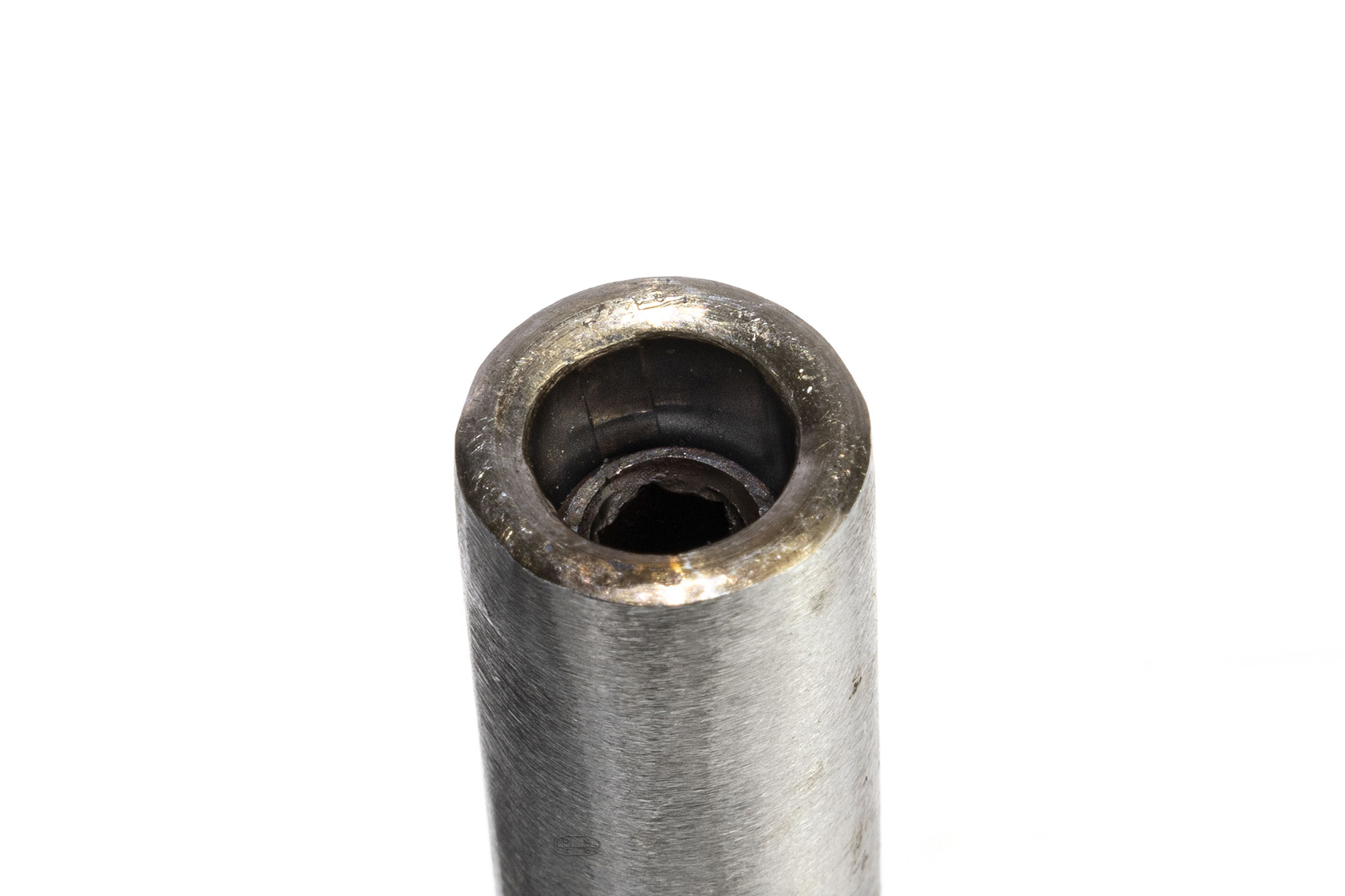

TT33_1943_вид на патронник

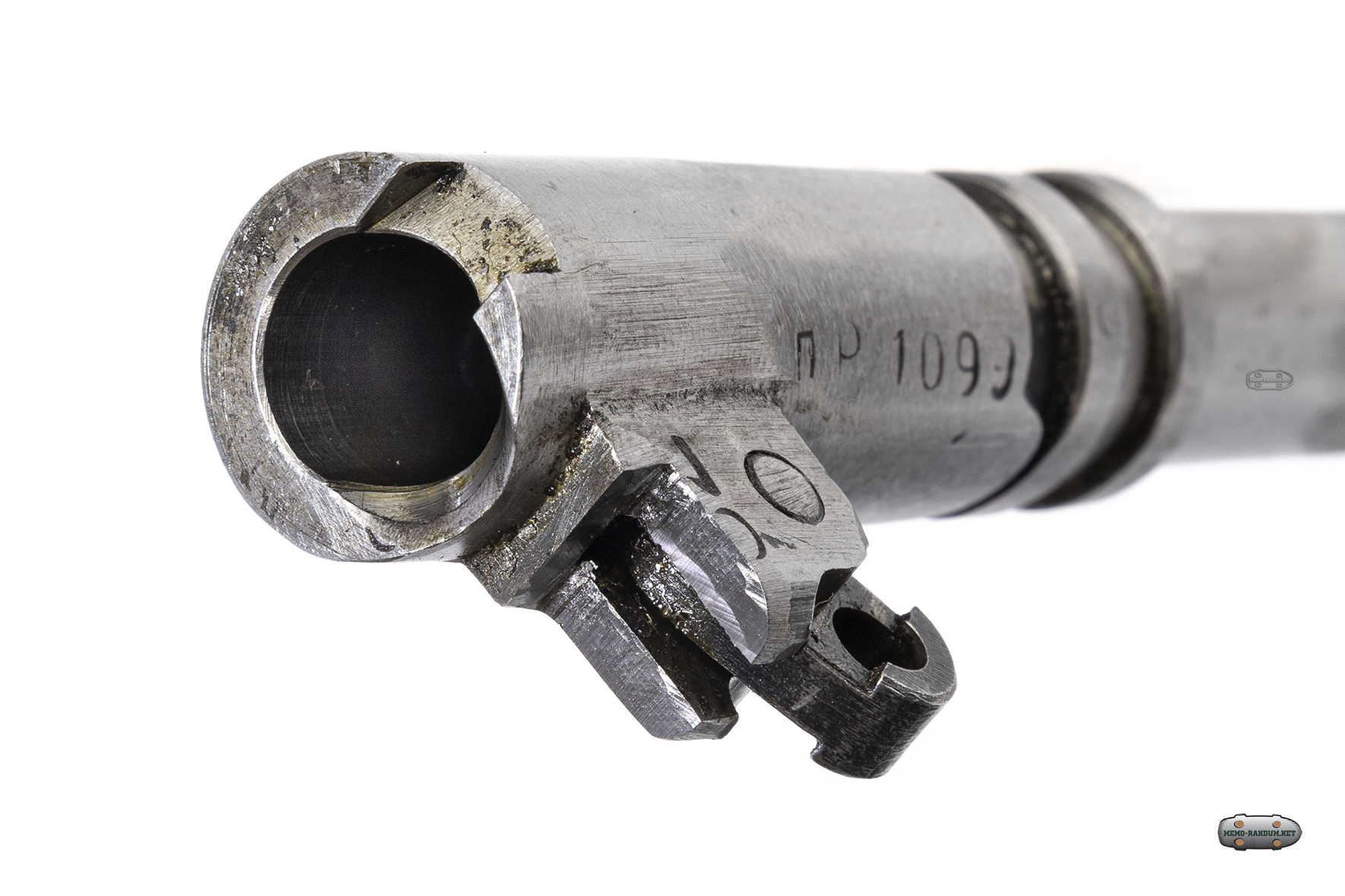

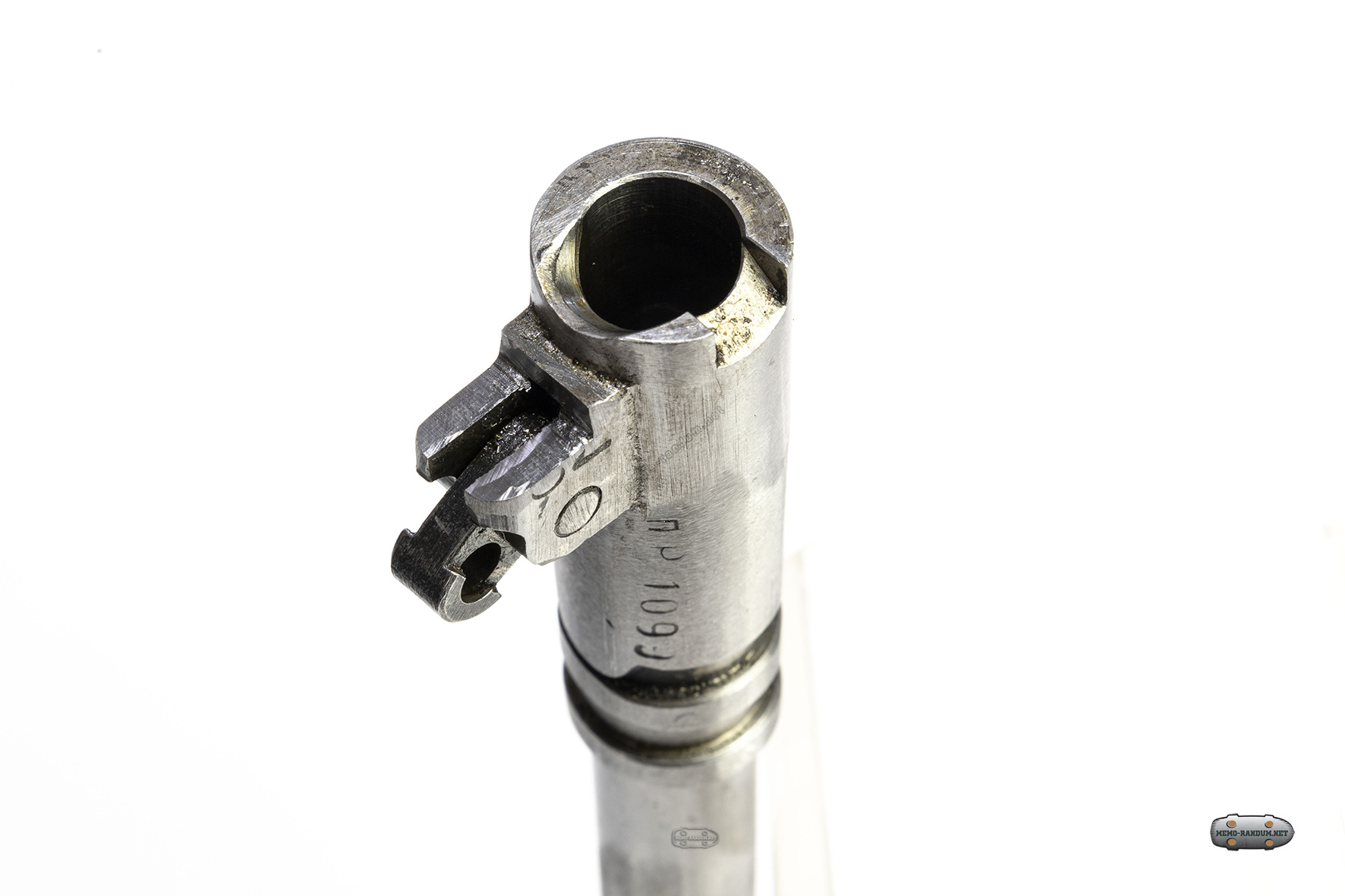

TT33 1943. вид на патронник и серьгу

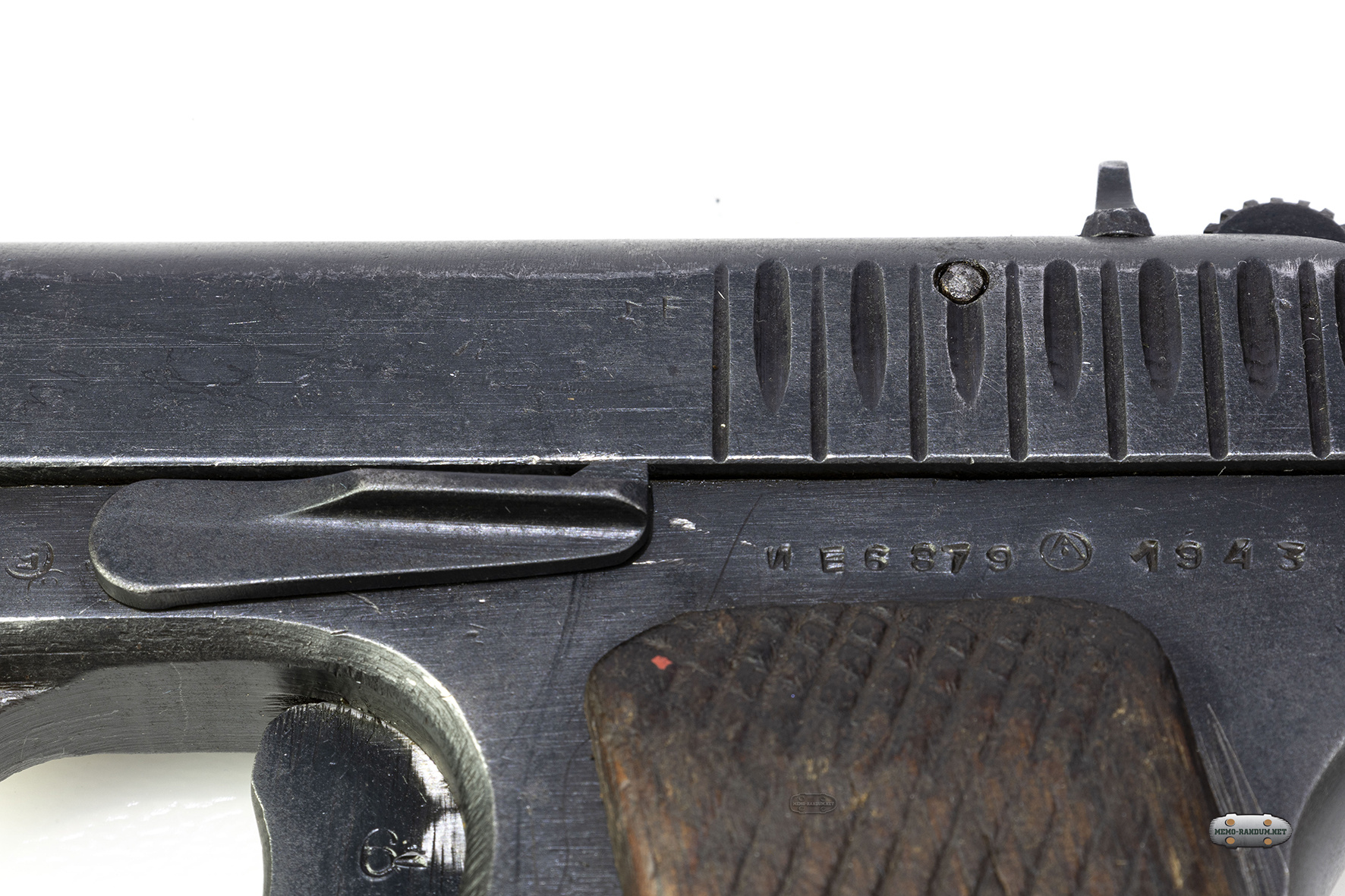

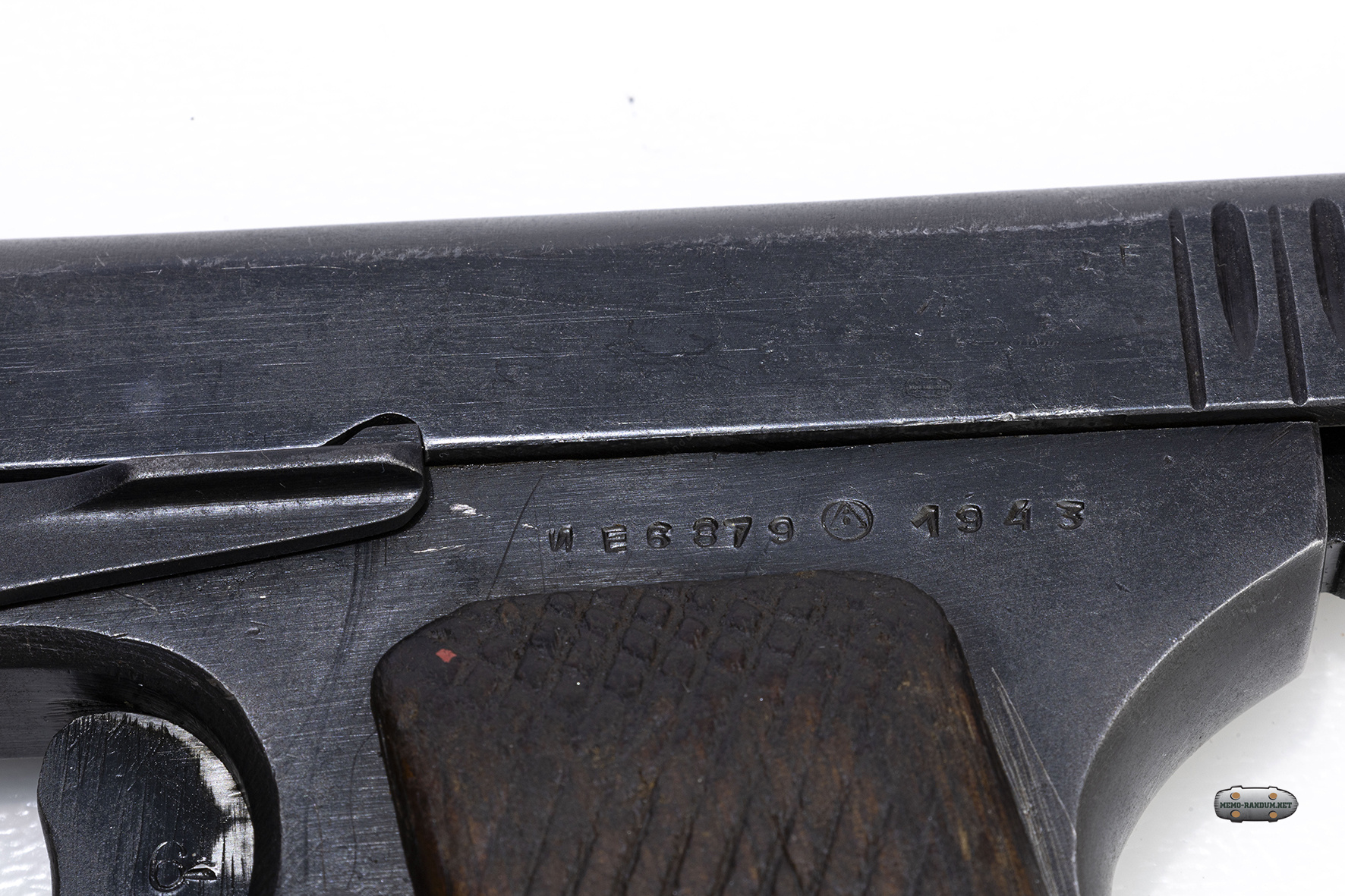

На левой стороне рамки, ближе к курку нанесен серийный номер пистолета, клеймо завода изготовителя и год производства.

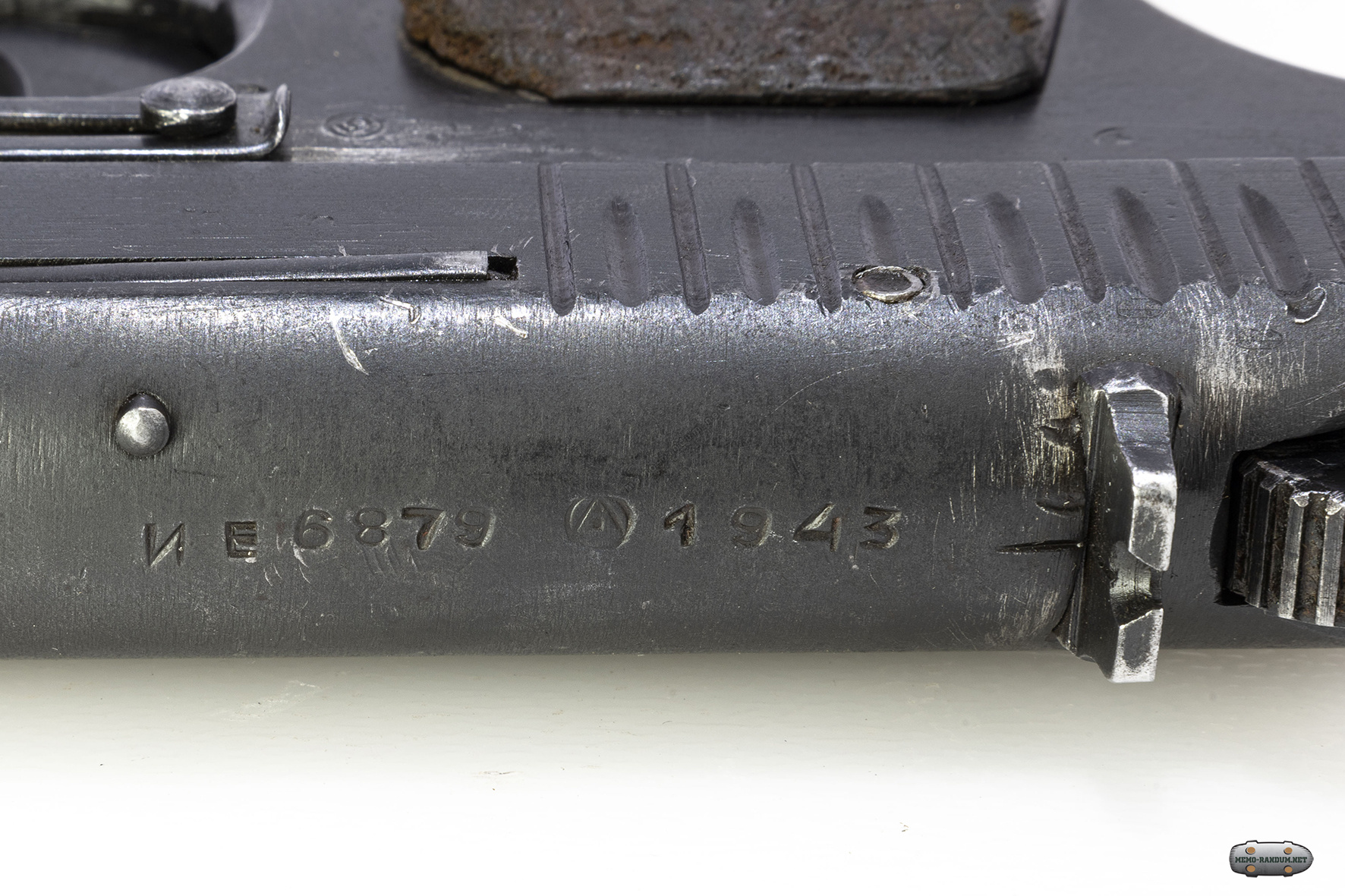

TT33_1943_серийный номер клеймо завода изготовителя и год производства

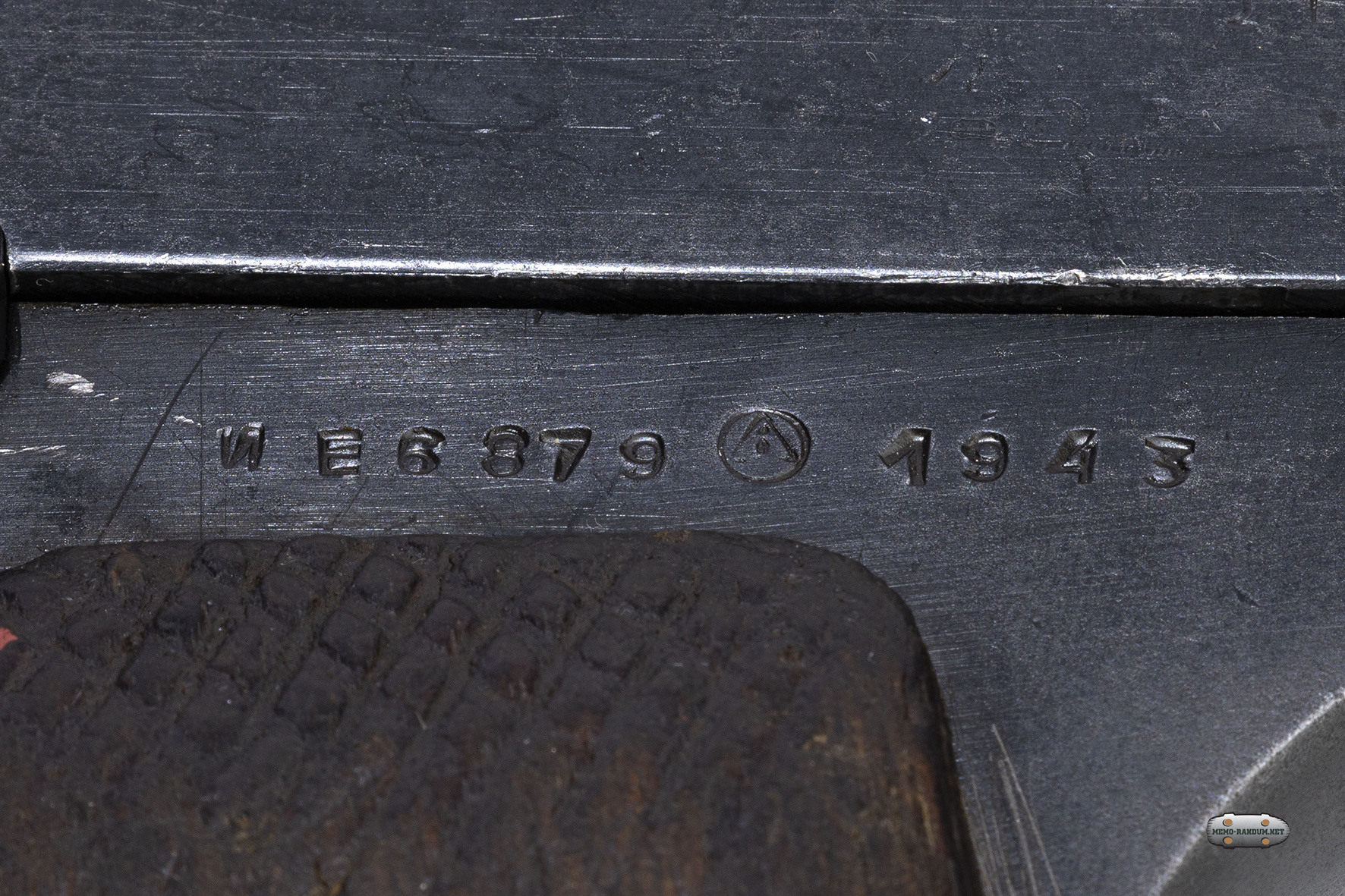

ИЕ6879, клеймо завода изготовителя(треугольник со стрелой внутри) ставилась в период с 1942-по 1943, Ближе к концу 1943 года треугольник обводился кругом, как на данном экспонате. 1943 год. Такие же маркировки наносились сверху затвора ближе к целику.

Клеймо арсенального ремонта ТТ 33 1943 год Ижевск. Клеймо завода изготовителя без обведенного круга

Пистолет ТТ 33 тоже произведенный в Ижевске в 1943 году но с клеймом завода изготовителя в виде Треугольника со стрелой без обведенного круга. Пистолет также имеет клеймо арсенального ремонта.

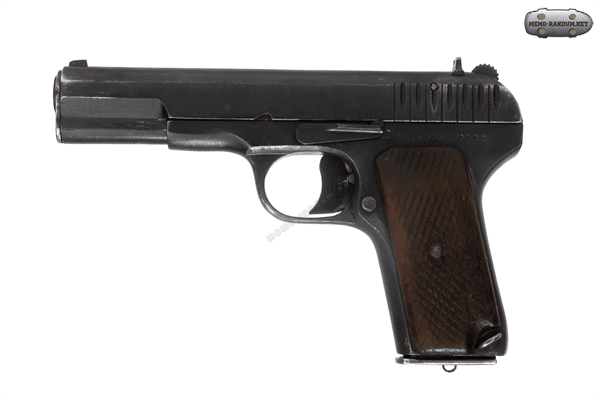

ТТ33-О 1943 обзор 360
