Пистолет обр. 1930 г. ТТ, (Тульский Токарева). 1935 г.

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ пистолета обр. 1930 г. ТТ

Конструктор
Токарев, Фёдор Васильевич
Разработан
1930 (TT-30)
Производитель
Тульский оружейный завод
Всего выпущено
1 740 000 (производство в СССР с 1930 по 1953 год)
Масса, кг без патронов
0,854
Масса, кг снаряжённый
0,94
Длина, мм
195
Длина ствола, мм
116
Ширина, мм
28
Высота, мм
130
Патрон
7,62×25 мм ТТ
Начальная скорость пули, м/с
420
Прицельная дальность, м
50
Максимальная дальность, м
2289 (полёта пули)
Вид боепитания
однорядный магазин на 8 патронов

Обзор пистолета обр. 1930 г. ТТ, (Тульский Токарева)

Обзор пистолета обр. 1930 г. ТТ, (Тульский Токарева)

Пистолет обр. 1930 г.  первый армейский самозарядный пистолет СССР, разработанный в 1930 году советским конструктором Фёдором Васильевичем Токаревым.

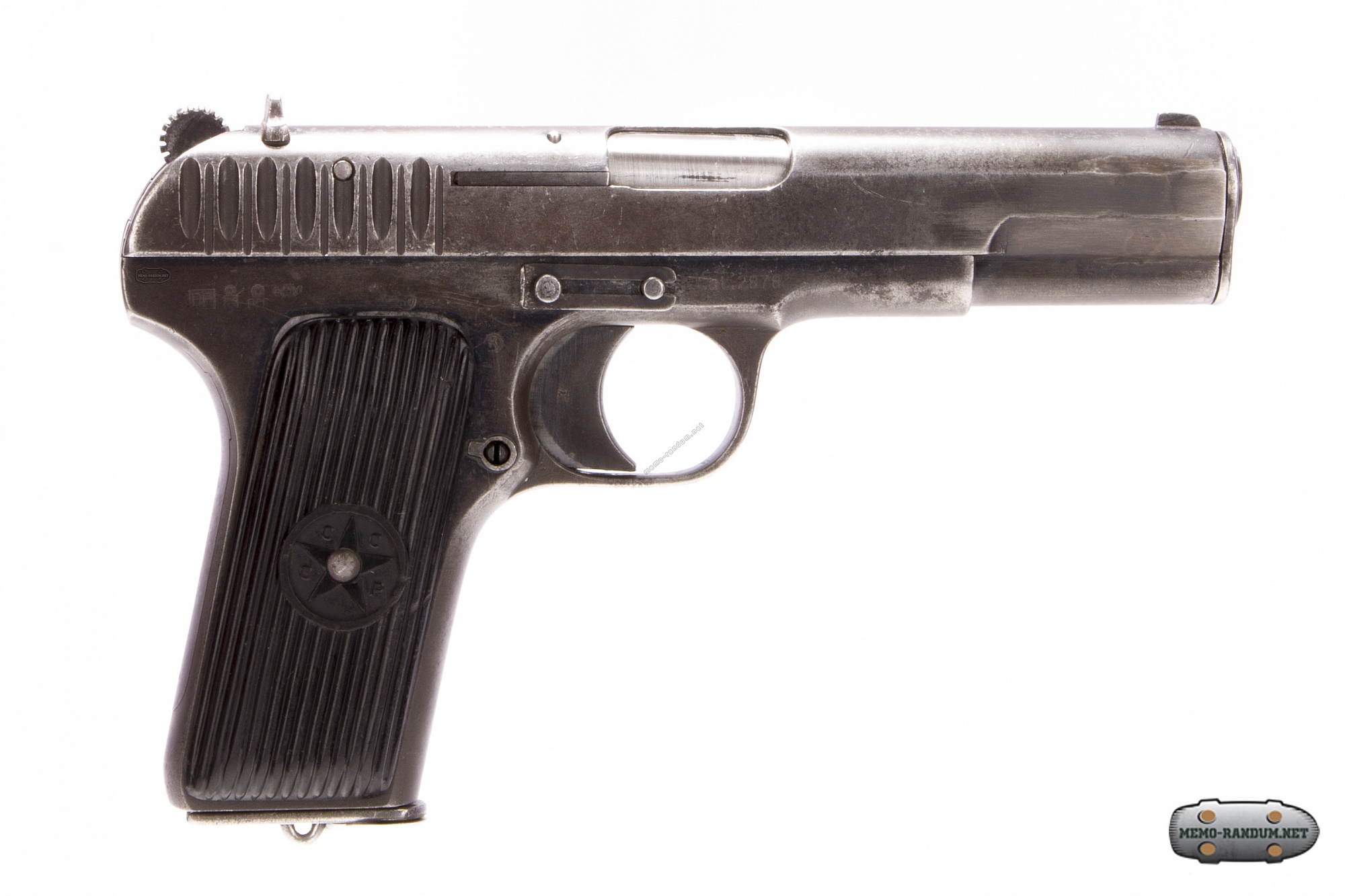

Пистолет обр. 1930 г. ТТ, (Тульский Токарева). 1935 г.

ТТ 1935 г.

Индекс ГРАУ (Индекс Заказывающего Управления МО) — условное цифро-буквенное обозначение образца вооружения и военной техники, присваиваемое одним из Заказывающих Управлений Министерства обороны СССР и России.
Индексы ГРАУ были введены Главным артиллерийским управлением (ГАУ, ныне ГРАУ) в 1938 году для обозначения изделий артиллерийского вооружения в несекретной переписке.

Пистолет ТТ был разработан для конкурса 1929 года на новый армейский пистолет, объявленного с целью замены револьвера «НАГАН» и нескольких моделей револьверов и пистолетов иностранного производства, находившихся на вооружении Красной Армии к середине 1920-х годов.
В качестве штатного патрона был принят немецкий патрон 7,63×25 мм Маузер, который в значительных количествах закупался для состоявших на вооружении пистолетов Mauser C96FN Model 1903

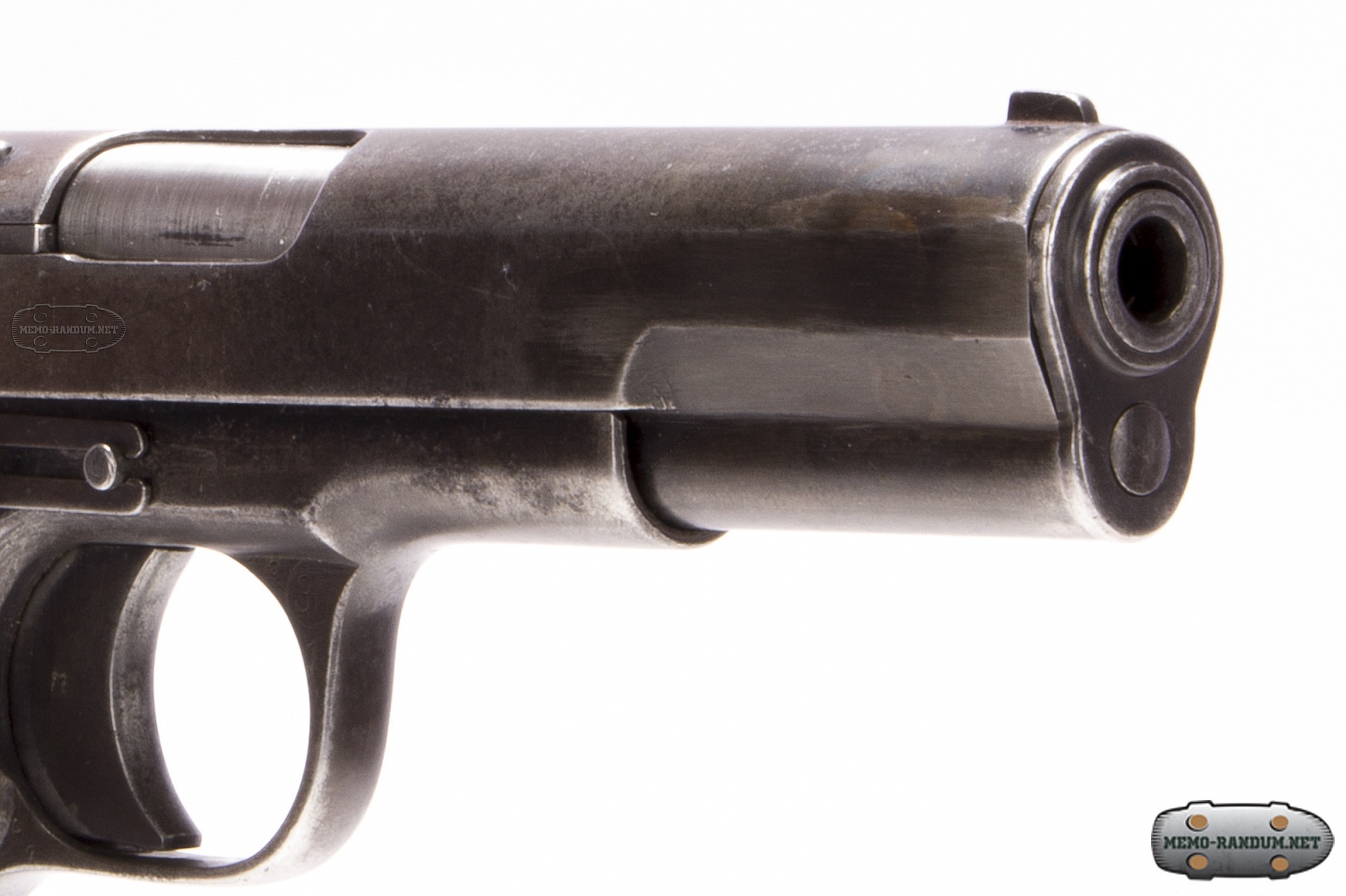

Пистолет обр. 1930 г. ТТ, (Тульский Токарева). 1935 г./ кожух

Конкурсная комиссия во главе с М. Ф. Грушецким сочла пистолет конструкции Ф. В. Токарева наиболее подходящим для принятия на вооружение при условии, что будут устранены выявленные недостатки. Требования комиссии включали повышение точности стрельбы, облегчение усилия спуска и безопасности в обращении. За несколько месяцев работы недостатки были устранены. 23 декабря 1930 года было принято решение о дополнительных испытаниях.

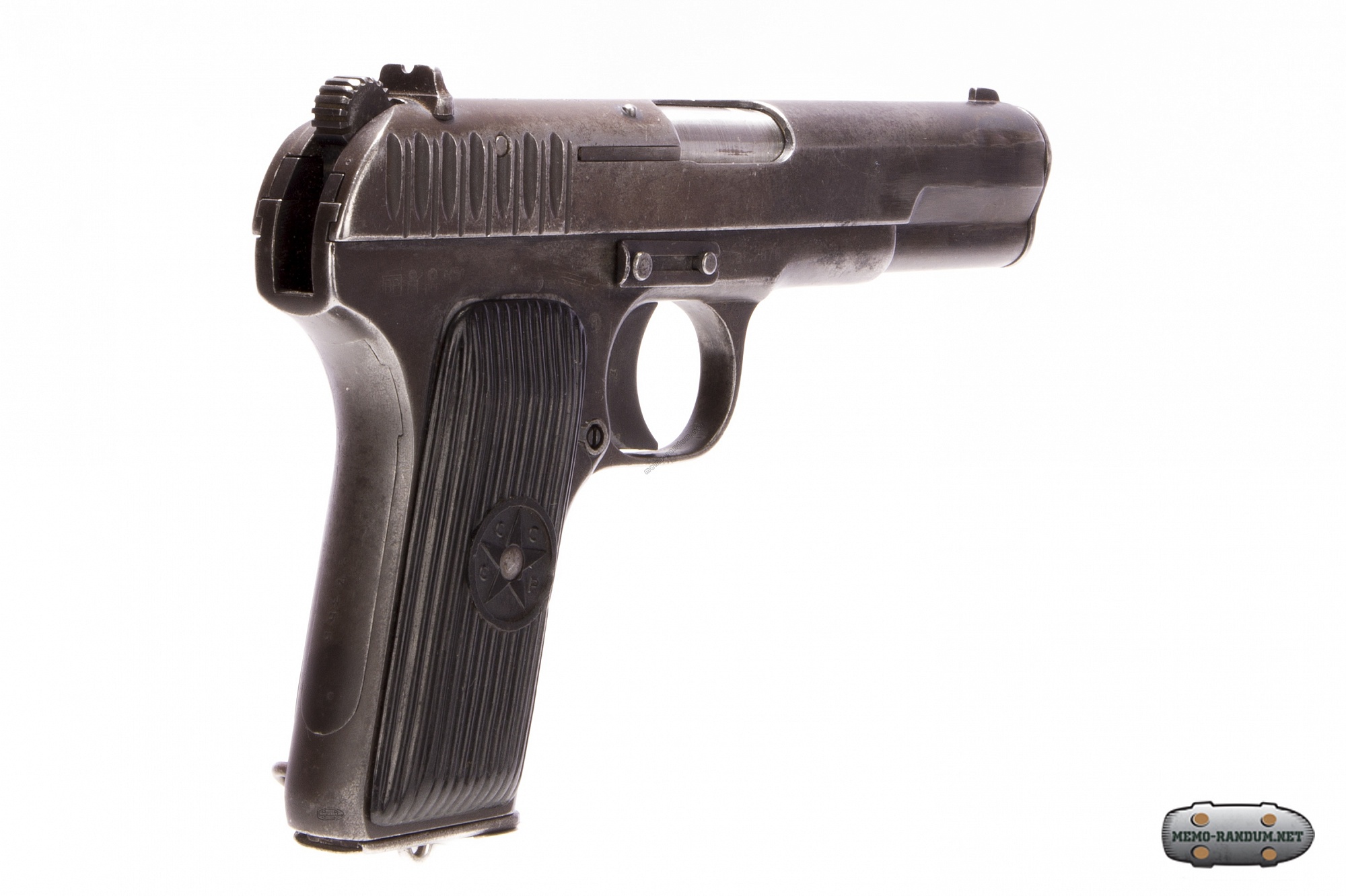

Пистолет обр. 1930 г. ТТ, (Тульский Токарева). 1935 г.

победил пистолет ТТ

По результатам испытаний в конкурсе победил пистолет ТТ, созданный конструкторской группой под руководством Ф. В. Токарева в проектно-конструкторском бюро Тульского оружейного завода. 12 февраля 1931 года Реввоенсовет СССР заказал первую партию из 1000 пистолетов для всесторонних войсковых испытаний. В том же году пистолет Токарева был принят на вооружение под официальным обозначением «7,62-мм самозарядный пистолет обр. 1930 г.» вместе с патроном 7,62×25. Пистолет, получивший название ТТ (Тульский Токарева), был простым и технологичным в производстве и эксплуатации.

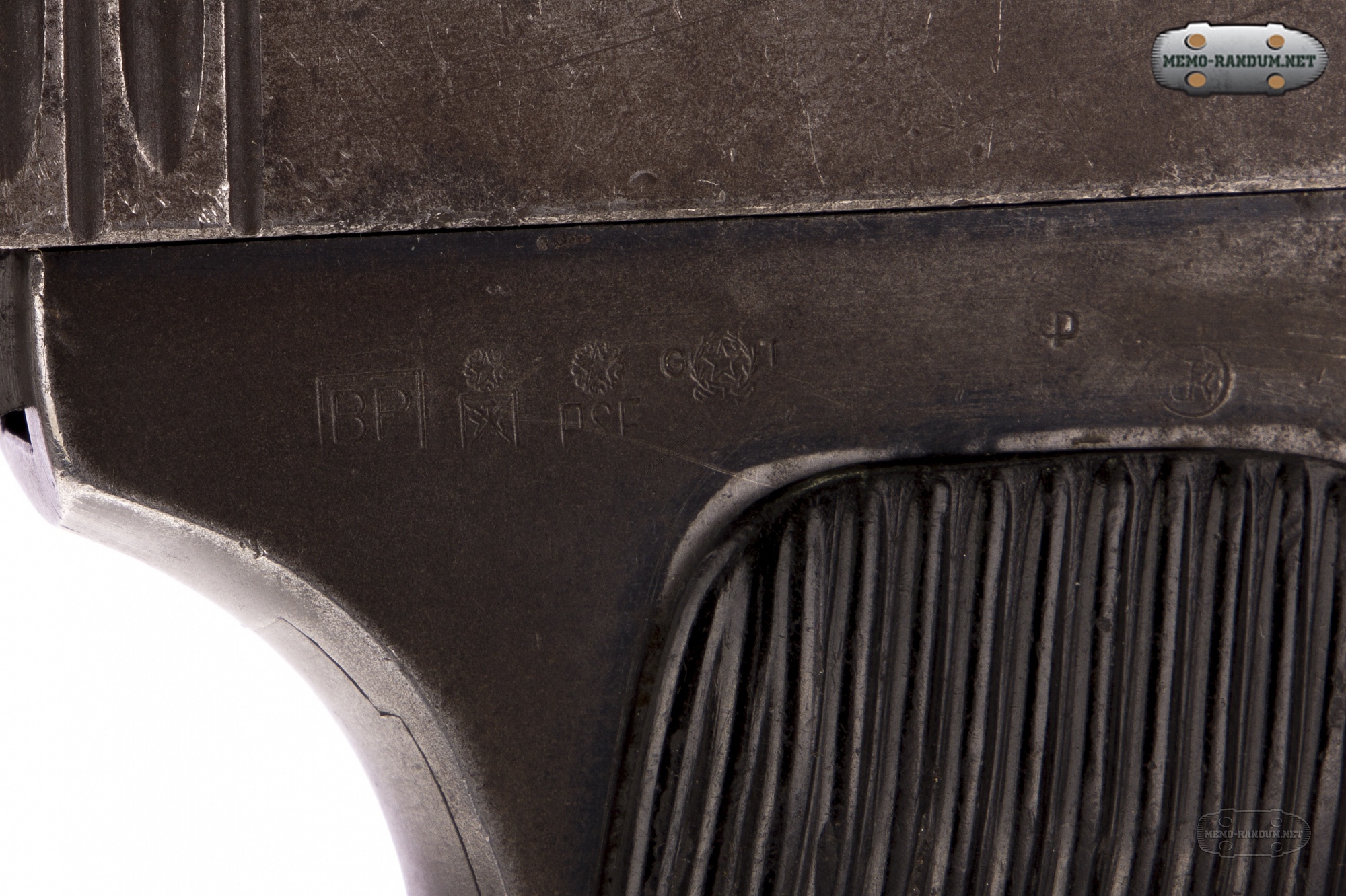

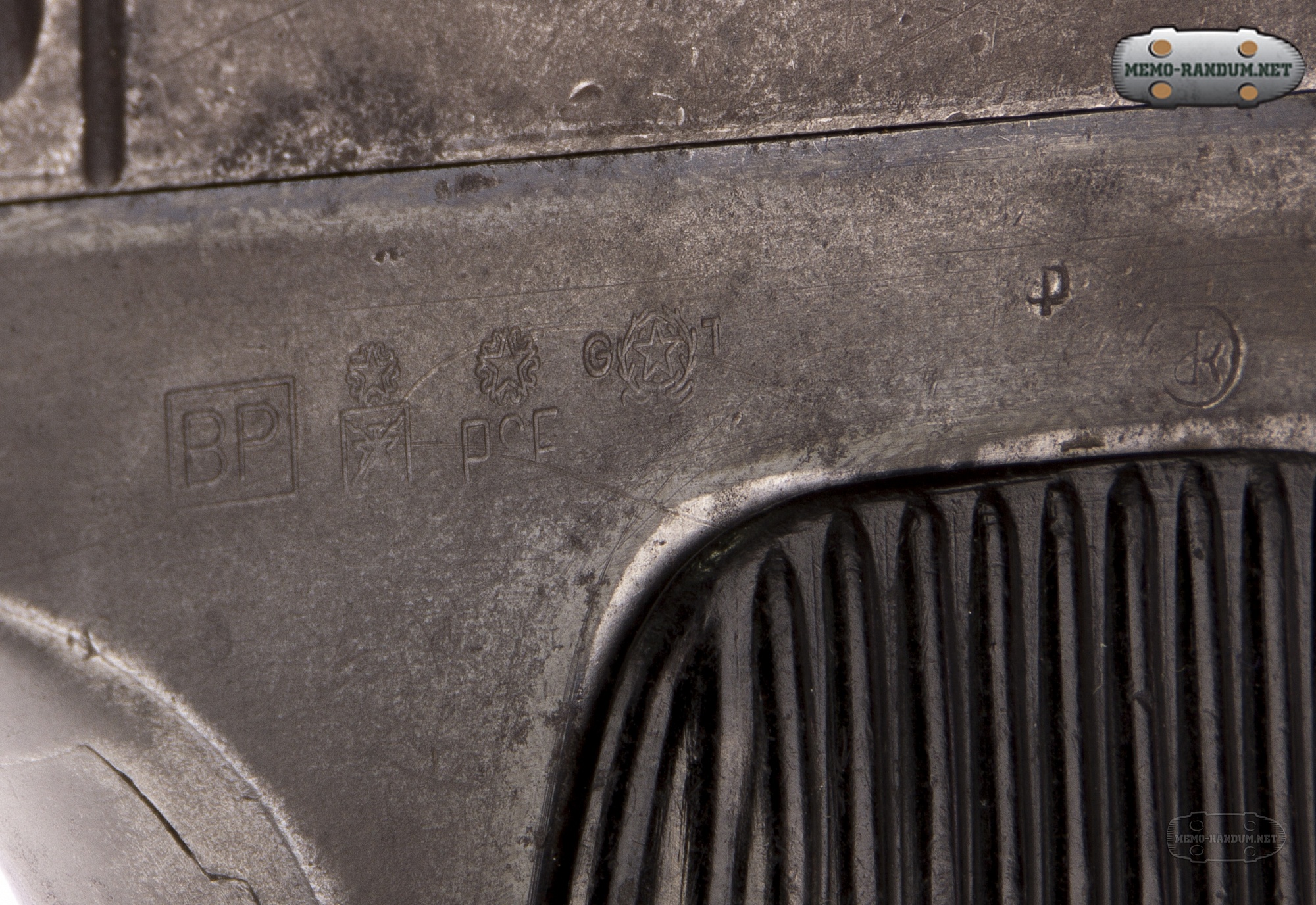

Клейма приемки на правой стороне пистолета ТТ

Клейма приемки на правой стороне пистолета.

В это же время СССР купил у немецкой фирмы Mauser лицензию на производство патрона и начал выпуск под обозначением «7,62-мм пистолетный патрон „П“ обр. 1930 г.».

В 1930—1932 годах было выпущено несколько тысяч экземпляров. С целью повысить технологичность производства в 1932—1933 гг. оружие подверглось модернизации: боевые выступы ствола не фрезеровали, а выполняли токарной обработкой; рама изготавливалась цельной, без съемной крышки рукоятки; были доработаны разобщитель и спусковая тяга. В начале 1934 года новый пистолет был принят на вооружение под наименованием «7,62-мм самозарядный пистолет обр. 1933 г.».

Пистолет ТТ

В 1939 году группа конструкторов во главе с Токаревым создала вариант пистолета с более массивной рукоятью и магазином на 12 патронов (для чего его защёлка была перенесена). Значительно уменьшилась вероятность самопроизвольного выстрела. Дальнейшей доработке пистолета помешала Великая Отечественная война.

Схем перезаряжания пистолета ТТ

схема работы системы запирания. источник:http://huntsmanblog.ru/pistolet-tokareva-tt-762-mm-samozaryadnyj-pistolet-obr-1930-g-sssr/

В ноябре—декабре 1941 года оборудование для изготовления ТТ было перенесено в Ижевск. В течение 1942 года на Ижевском машиностроительном заводе № 74 удалось произвести 161 485 пистолетов Токарева. Также в 1942 году Ижевский завод № 74 выпустил небольшую партию пистолета Токарева с двухрядным магазином на 15 патронов. Толщина рукоятки у такой модификации составила 42 мм (против 30,5 мм у штатного ТТ). Защёлка магазина была перенесена в основание рукоятки.

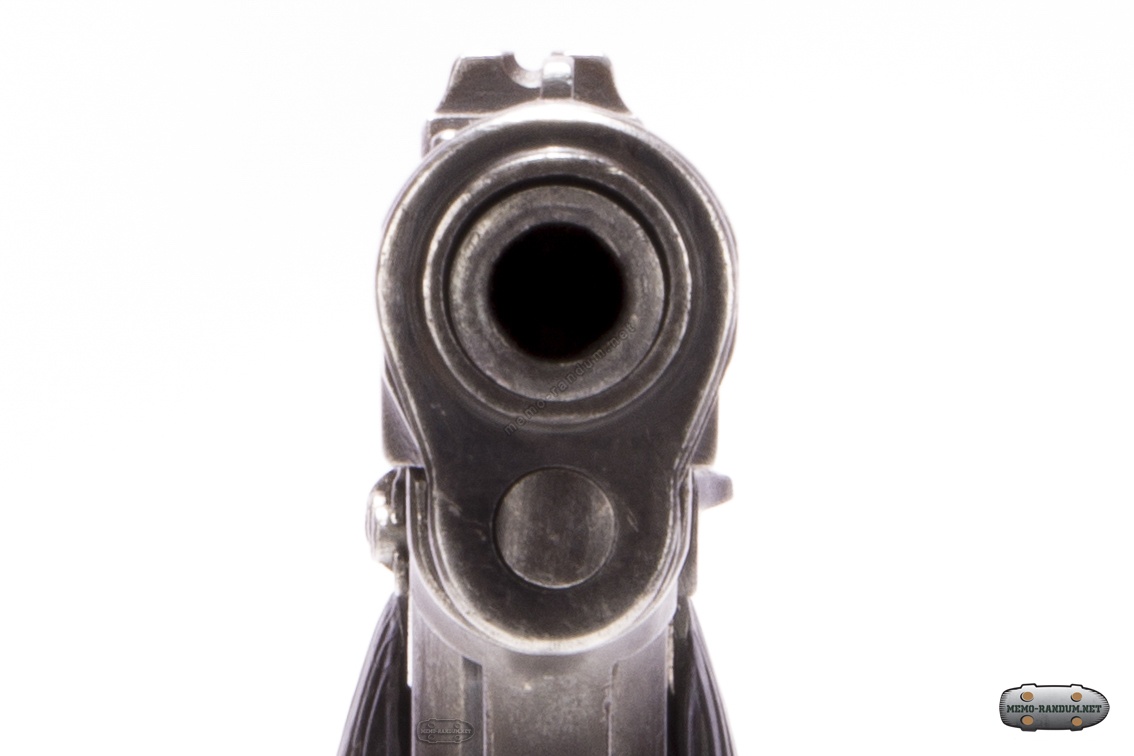

Пистолет ТТ, дульный срез

В 1944 году прошёл полигонные испытания модернизированный вариант пистолета Токарева с магазином на 16 патронов, разработанный конструктором Ижевского механического завода № 622 Г. В. Севрюгиным.


источник:https://guns.allzip.org/topic/36/2198700.html

В 1947 году ТТ был вновь модифицирован с целью уменьшения его себестоимости: крупные вертикальные выточки, чередующиеся с мелкими пазами на кожухе-затворе для удобного оттягивания затвора, были заменены на мелкие выточки (рифление).


После войны пистолет Токарева пользовался популярностью в криминальных кругах из-за доступности, обусловленной большими запасами на военных складах и, соответственно, невысокой ценой на чёрном рынке, а также из-за того, что множество единиц данного оружия не было внесено в пулегильзотеку, что затрудняло идентификацию единицы оружия и прослеживание истории её применения. Широко описываемая в литературе и СМИ тактика исполнителей заказных убийств, когда для выполнения заказа использовался специально приобретённый пистолет ТТ, который убийца после применения оставлял на месте преступления, создало ТТ имидж «пистолета для киллеров». В 1990-е годы к пистолетам производились кустарные глушители.


 В пистолете Токарева сочетаются конструктивные особенности различных систем: схема запирания канала ствола конструкции Браунинга, примененная в знаменитом M1911, дизайн FN Browning model 1903 и патрон 7,63mm Mauser. В месте с тем пистолет имеет оригинальные конструктивные решения — объединение ударно-спускового механизма в отдельном едином блоке — колодке, который при разборке оружия свободно отделяется от рамы для чистки и смазки; размещение боевой пружины в курке, что сократило продольную ширину рукоятки; крепление щечек рукоятки при помощи закрепленных на них поворотных планок, упрощавших разборку пистолета, отсутствие предохранительного механизма, функцию которого выполнял только предохранительный взвод курка. Автоматика работает по схеме использования отдачи при коротком ходе ствола. Запирание осуществляется при помощи снижающегося ствола. Два боевых выступа, находящихся на внешней верхней стороне ствола перед патронником, входят в соответствующие пазы, выполненные во внутренней поверхности затвора-кожуха. Снижение казенной части ствола происходит по средством серьги, шарнирно соединенной со стволом осью серьги, а с рамой — осью затворной задержки. Ударно-спусковой механизм куркового типа, одинарного действия, с предохранительным взводом курка. При постановке курка на предохранительный взвод блокируется так же и затвор-кожух.

Обзор 360 пистолета ТТ обр.30 (1935 года)

ТТ является самозарядным пистолетом, действующим за счет отдачи при коротком ходе ствола. Схема запирания канала ствола конструкции М. Браунинга.

По мнению некоторых специалистов, при разработке конструкции пистолета первоначально предполагалось полностью скопировать конструкцию модифицированного пистолета Браунинга со съёмным курковым ударно-спусковым механизмом. Однако в процессе работы от полного копирования конструкторы отказались из-за отсутствия технологической базы для производства полной копии оригинала. Необходимо было снизить затраты на производство упрощением конструкции.

Самозарядный пистолет ТТ обр 1930 года

Вместе с тем, пистолет имеет оригинальные конструкторские решения, направленные на удобство обращения с оружием: объединение ударно-спускового механизма в отдельном едином блоке-колодке, который при разборке оружия свободно отделяется от рамы для чистки и смазки; размещение боевой пружины в курке, что сократило продольную ширину рукоятки; крепление щёчек рукоятки при помощи закрепленных на них поворотных планок, упрощавших разборку пистолета, отсутствие предохранительного механизма — его функцию выполнял предохранительный взвод курка.

Схема Браунинга запирания канала ствола с коротким ходом и качающейся серьгой, система работы автоматики, а также УСМ, заимствованные у пистолета Colt M1911, были модифицированы для упрощения производства.

УСМ одинарного действия. Ударный механизм выполнен единым блоком, что упрощало заводскую сборку (несколько лет спустя швейцарский оружейник Шарль Петтер применил такую же компоновку во французском пистолете «Модель 1935»).

Самозарядный пистолет ТТ обр 1930 года. Произведен в 1935 году

Самозарядный пистолет ТТ обр 1930 года. Произведен в 1935 году

Пистолет не имеет предохранителя как отдельной детали, его функции выполняет предохранительный взвод курка. Для снятия курка с предохранительного взвода нужно взвести курок. Чтобы поставить взведенный курок на предохранительный взвод, его сначала нужно спустить, придерживая его и нажимая на спуск. Для постановки спущенного курка на предохранительный взвод нужно немного отвести курок назад. После этого будет заблокирован спуск и затвор, а курок не будет касаться ударника. Это исключает возможность выстрела при падении пистолета или случайном ударе по головке курка.

Носить пистолет с патроном в патроннике со спущенным курком запрещено, так как при воздействии на спущенный курок, например, от удара при падении, может произойти выстрел.

На левой стороне рамки находится рычаг затворной задержки. По израсходовании магазина затвор встает на задержку в заднем положении. Для снятия затвора с задержки нужно опустить рычаг затворной задержки.

Пистолет обр. 1930 г. ТТ, (Тульский Токарева). 1935 г.

Магазин вмещает 8 патронов. Кнопка защелки магазина находится на левой стороне рукоятки, у основания спусковой скобы, как у Colt M1911.

Попадания при стрельбе на 50 м в каждой из 10 серий по 10 выстрелов укладываются в круг радиусом 150 мм.

Прицельные приспособления состоят из мушки, выполненной заодно с затвором, и целика, впрессованного в паз типа «ласточкин хвост» в задней части затвора. Щёчки рукоятки изготавливались из бакелита или (в годы войны) из древесины (орех).

История производства
Конструктор Токарев, Фёдор Васильевич
Разработан 1930 (TT-30)
Производитель Тульский оружейный завод
Всего выпущено 1 740 000 (производство в СССР с 1930 по 1953 год)
Стоимость экземпляра Около 20000 рублей
Варианты см. Варианты и модификации
Характеристики
Масса, кг 0,854 (без патронов)
0,94 (снаряжённый)
Длина, мм 195
Длина ствола, мм 116
Ширина, мм 28
Высота, мм 130
Патрон 7,62×25 мм ТТ
Калибр, мм 7,62
Принципы работы отдача при коротком ходе ствола, перекос ствола
Начальная скорость
пули, м/с
420
Прицельная дальность, м 50
Максимальная
дальность, м
2289 (полёта пули)
Вид боепитания магазин на 8 патронов
Прицел открытый, нерегулируемый

источник:https://ru.wikipedia.org/wiki/%D0%A2%D0%A2
источник:https://www.armoury-online.ru/articles/pistols/russia/TT/
