Блокадный ППД-40. Ленинград 1942г. Завод им.Кулакова

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите влево или вправо/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

Тактико-технические характеристики (ТТХ) ППД-40

Калибр:

7,62 мм (патрон 7,62×25 мм ТТ) .

Принцип работы:

Автоматика со свободным затвором

Длина:

788 мм

Масса:

Около 5,4 кг со снаряженным дисковым магазином

Магазин:

Дисковый (барабанный) на 71 патрон

Темп стрельбы:

~800-1000 выстр./мин

Прицельная дальность:

До 300 метров (эффективная), прицел секторного типа на 500 метров

Производитель

Завод № 209 НКСП (им. Кулакова А.А.).

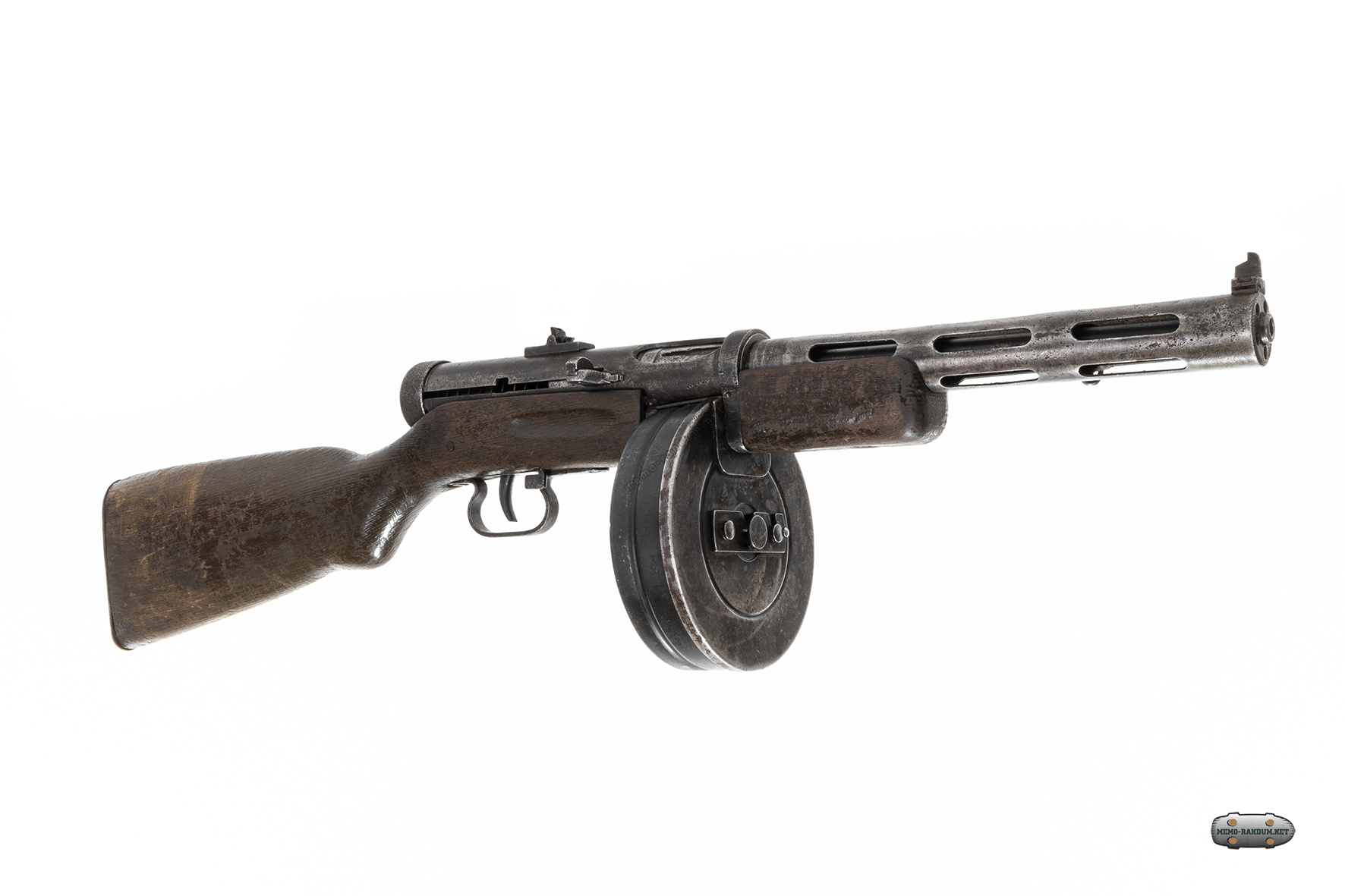

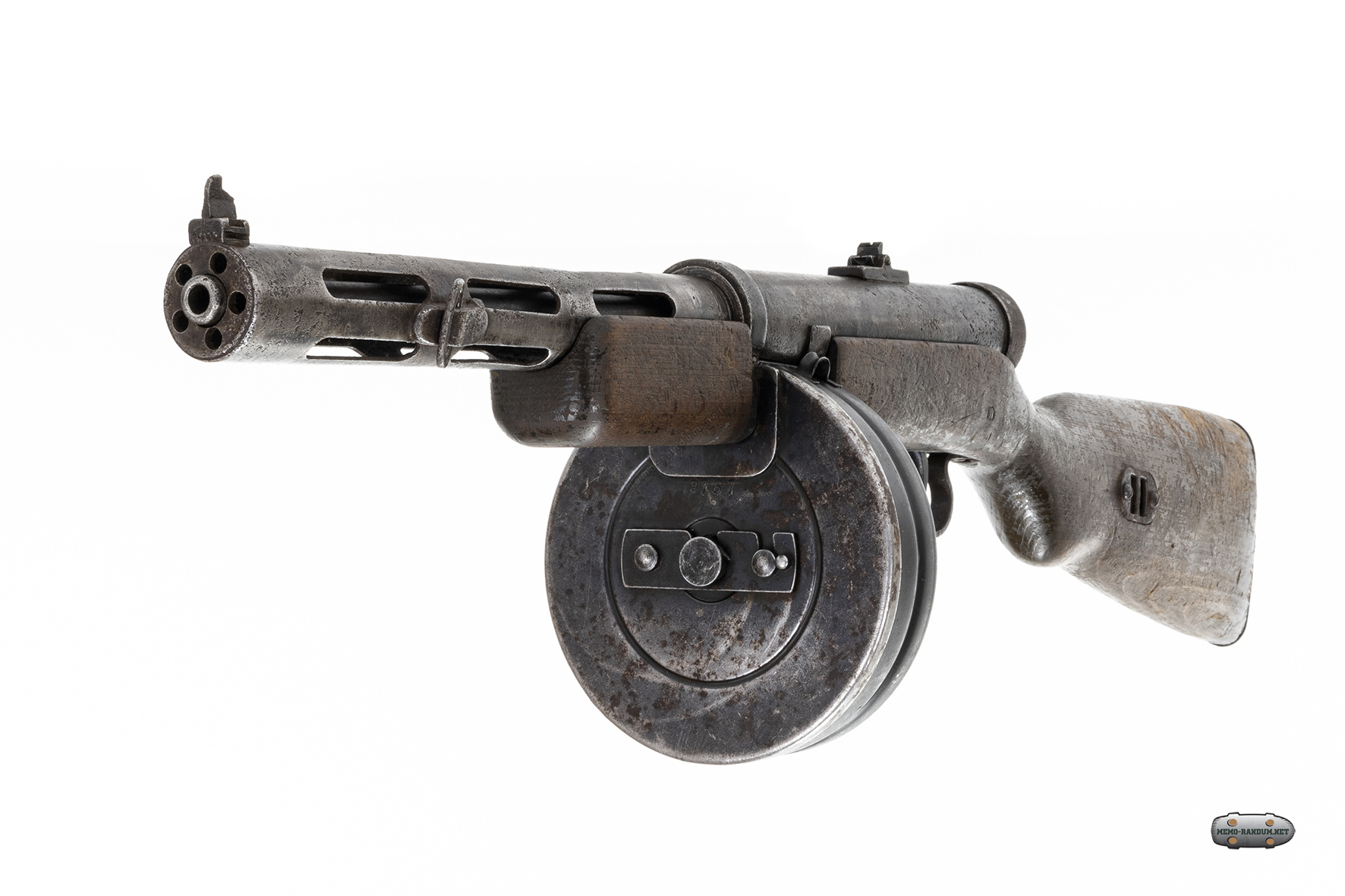

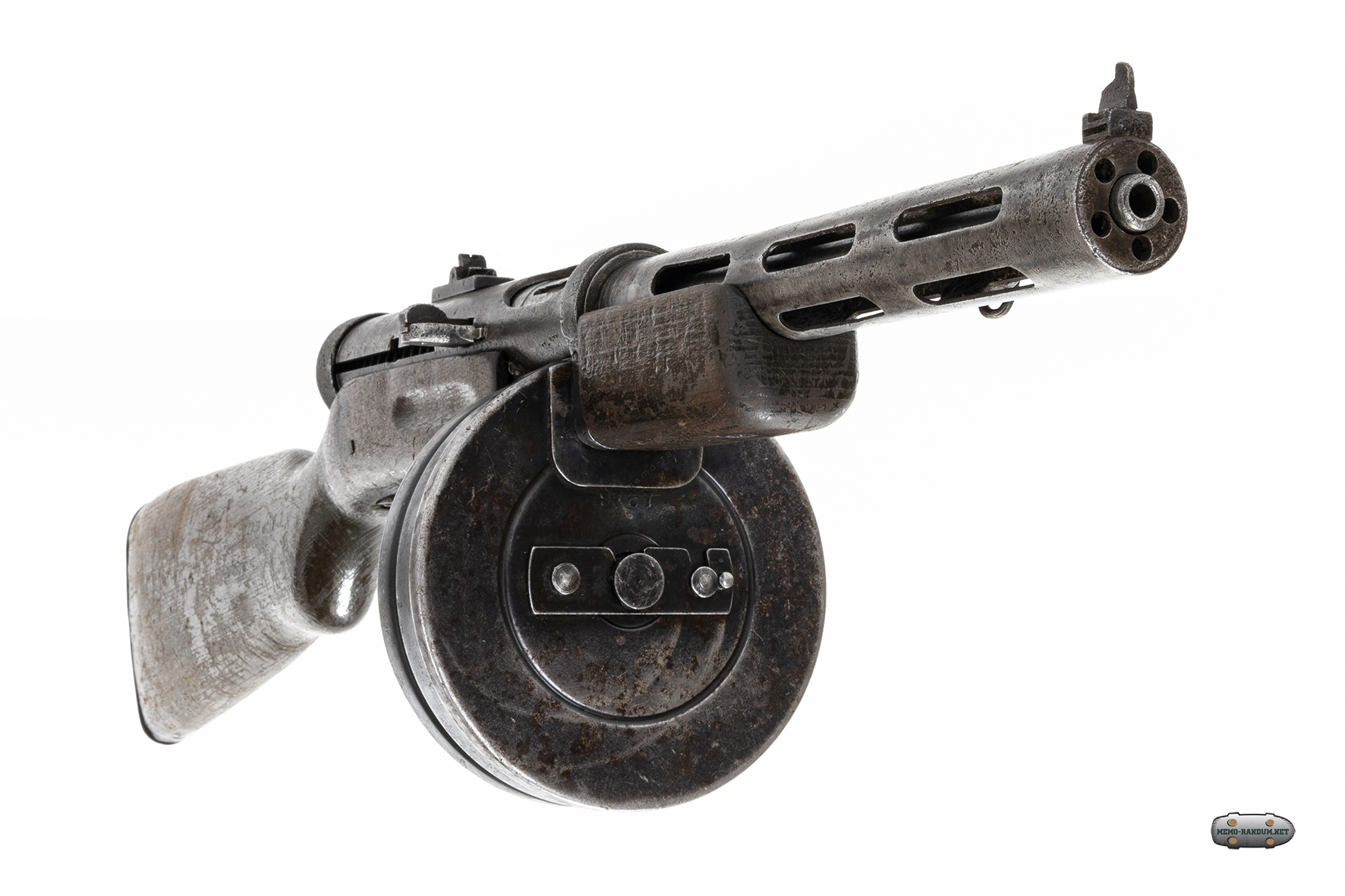

Пистолет-пулемёт ППД 40, 1942 года. вид слева спереди. фото оружия

Пистолет-пулемёт ППД 40, 1942 года. вид справа спереди

Пистолет-пулемёт ППД 40, 1942 года. вид сбоку. огнестрельное оружие

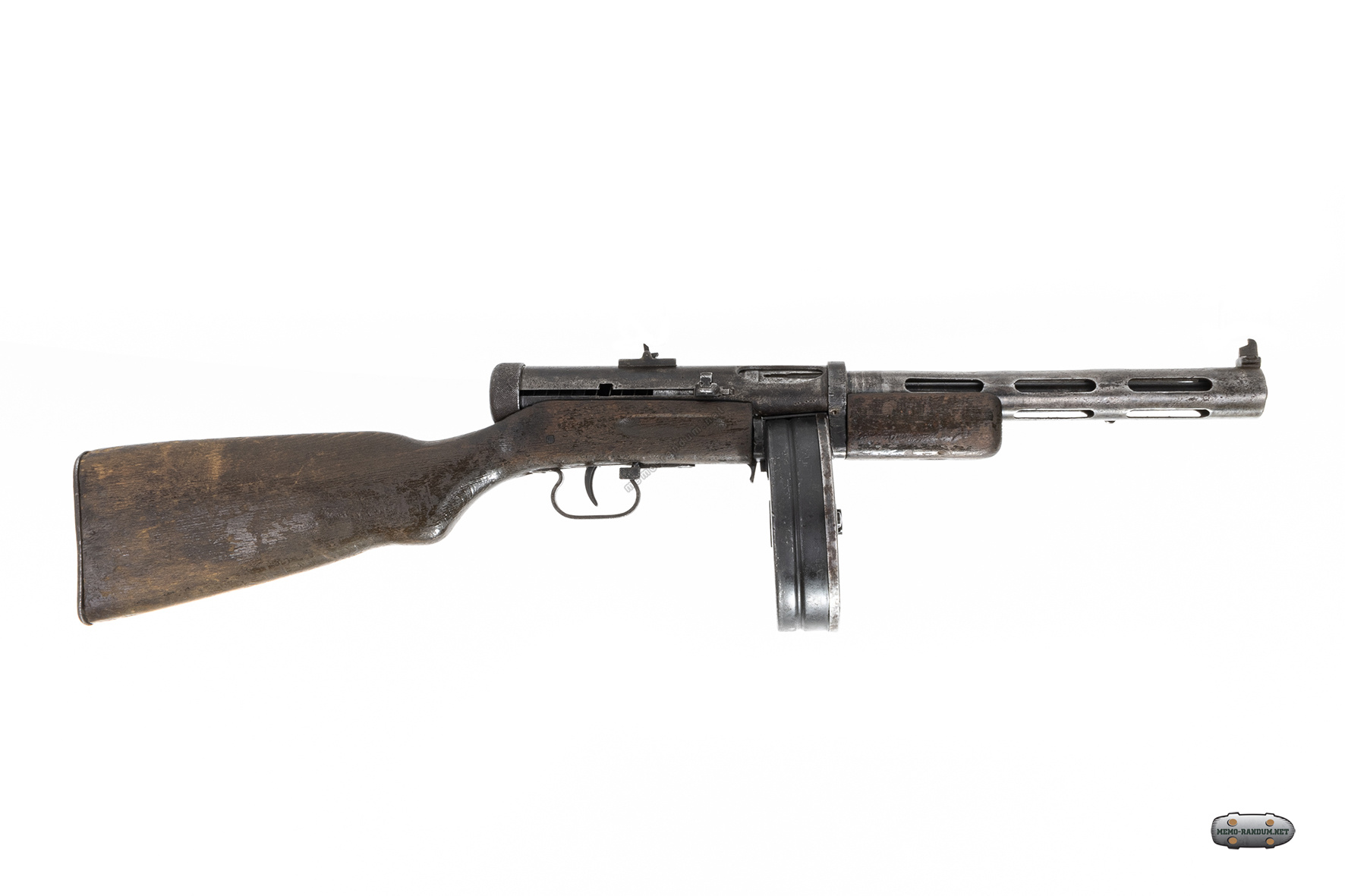

Пистолет-пулемёт ППД 40, 1942 года. вид строго справа

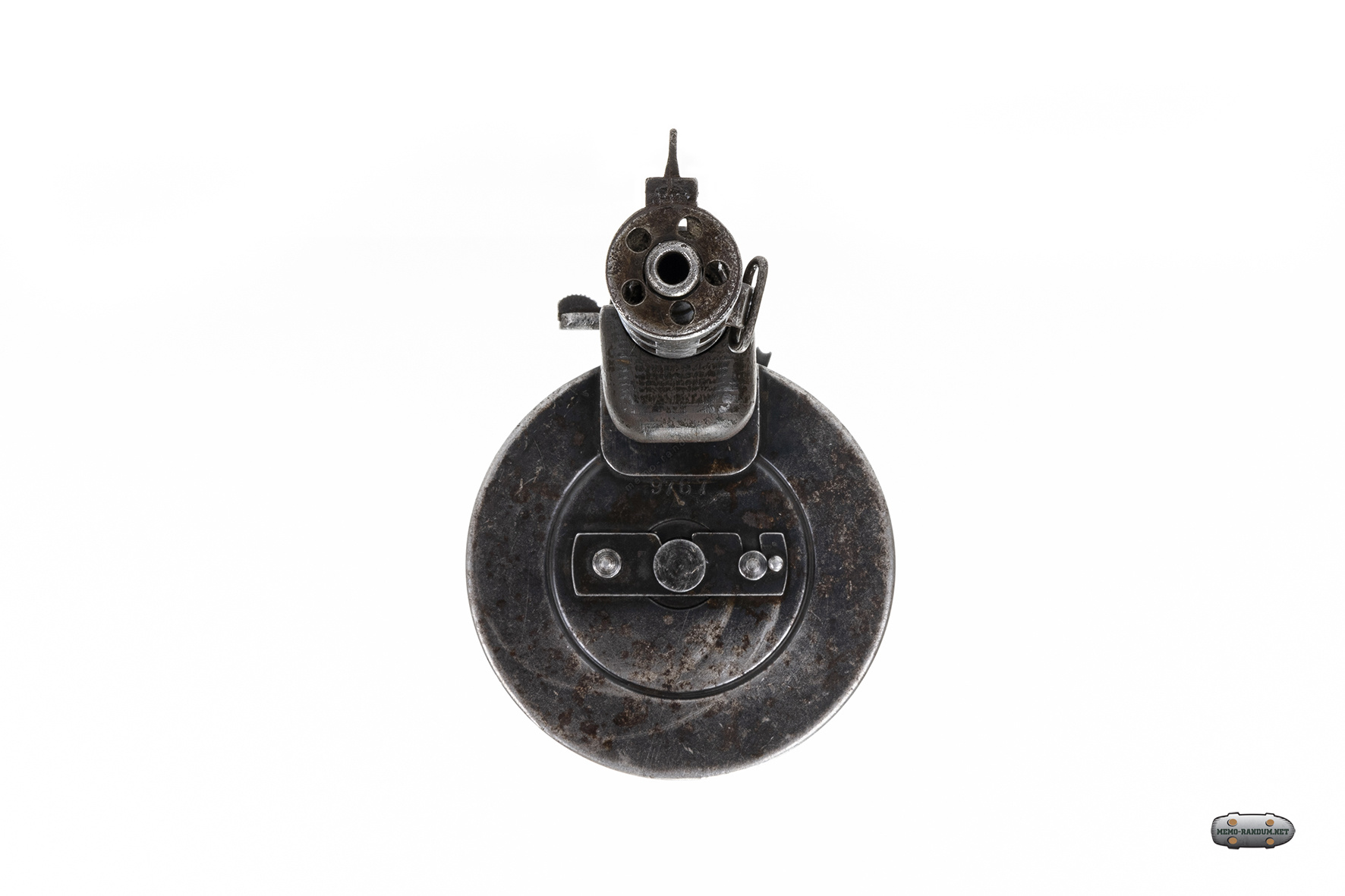

Пистолет-пулемёт ППД 40, 1942 года. вид строго спереди

Пистолет-пулемёт ППД 40, 1942 года. вид строго слева

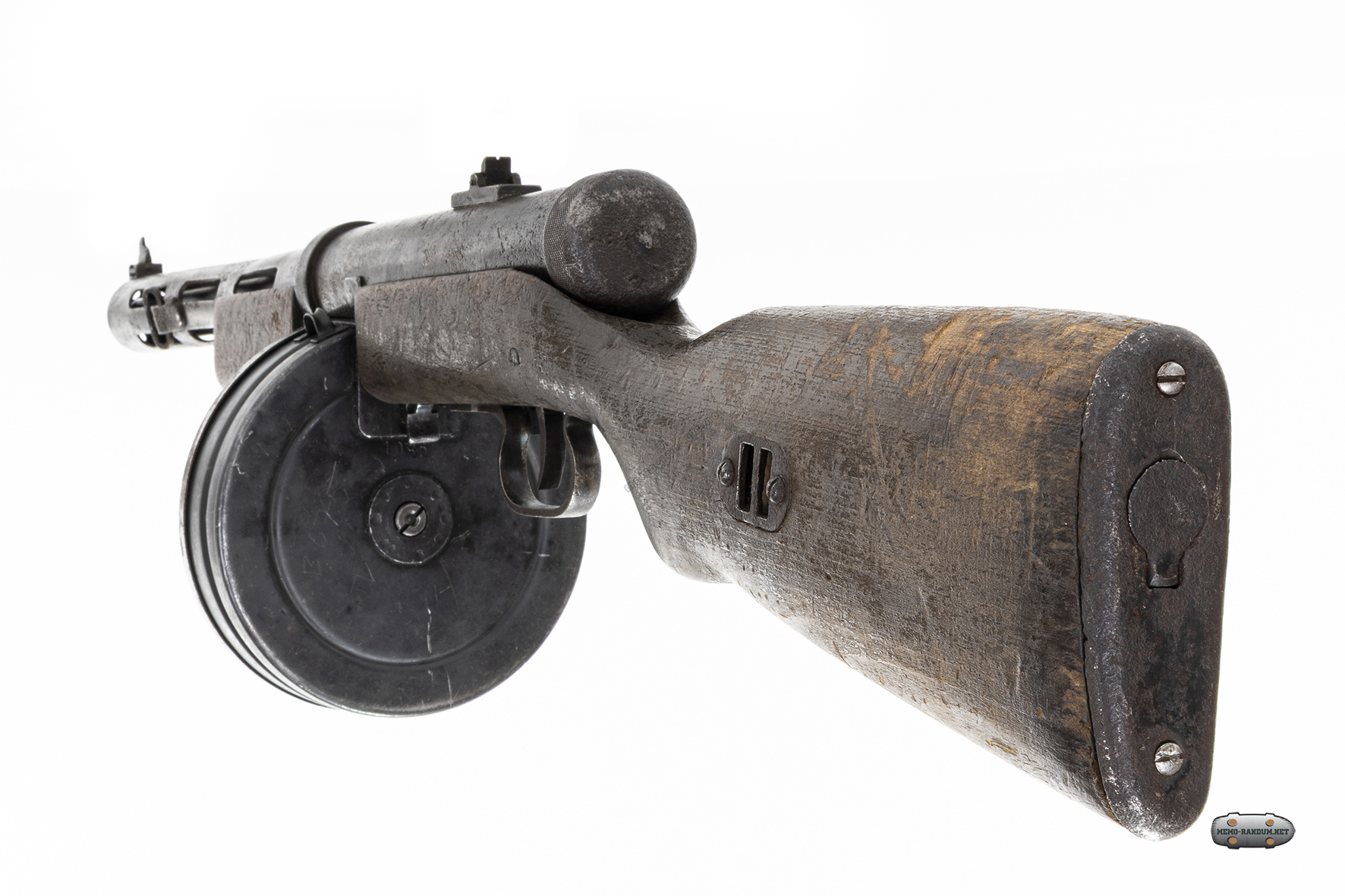

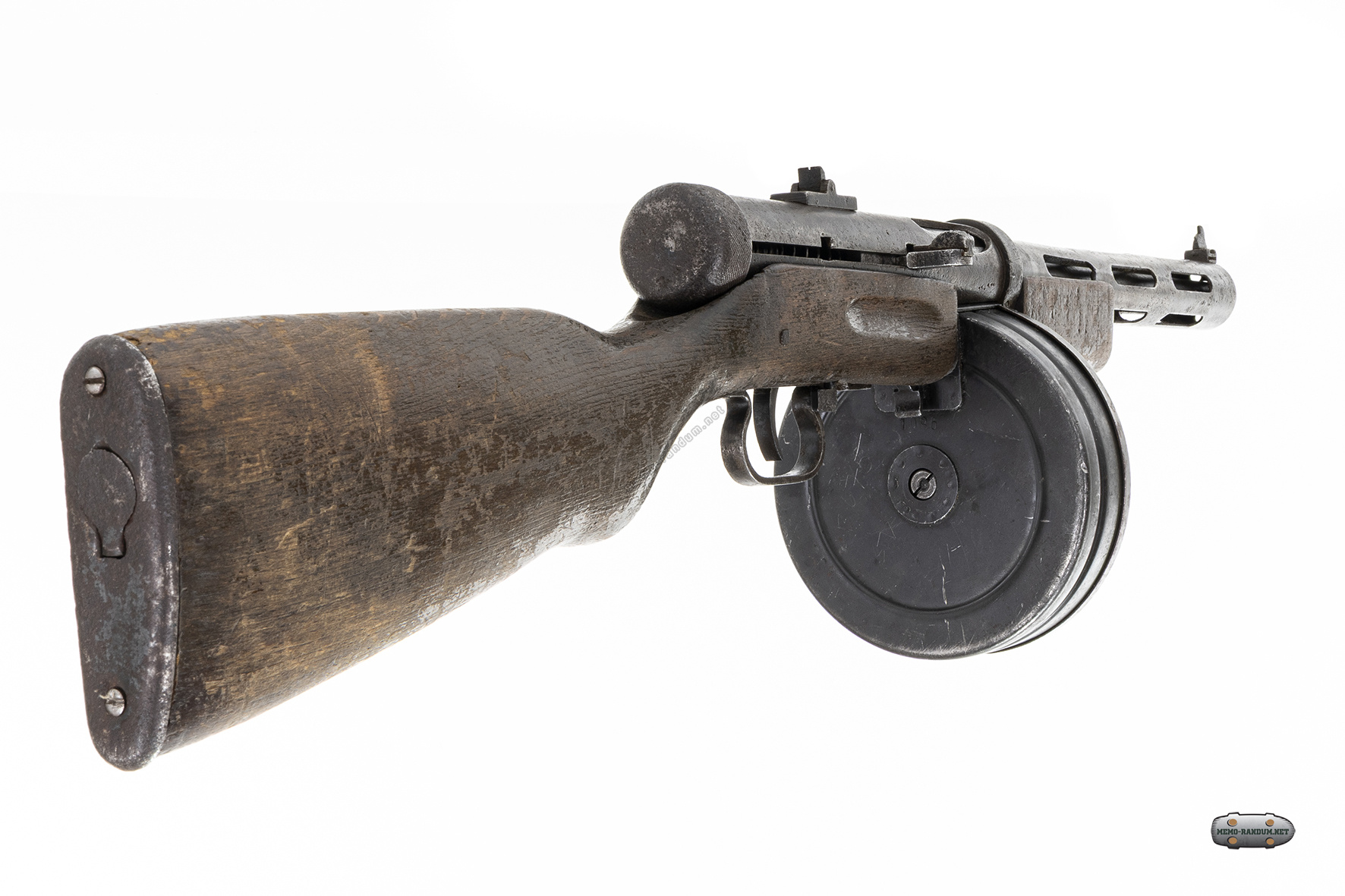

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. вид справа от приклада

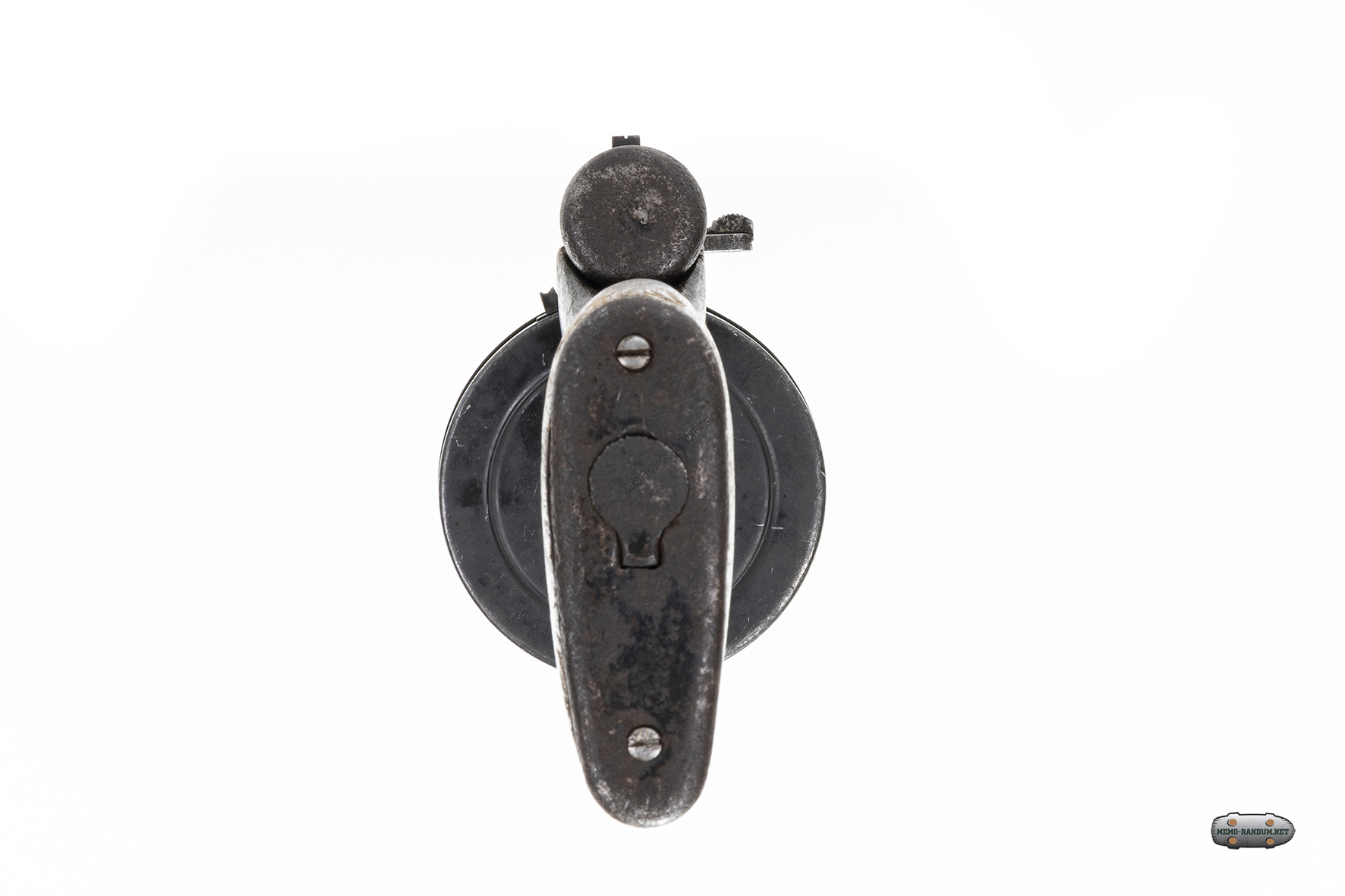

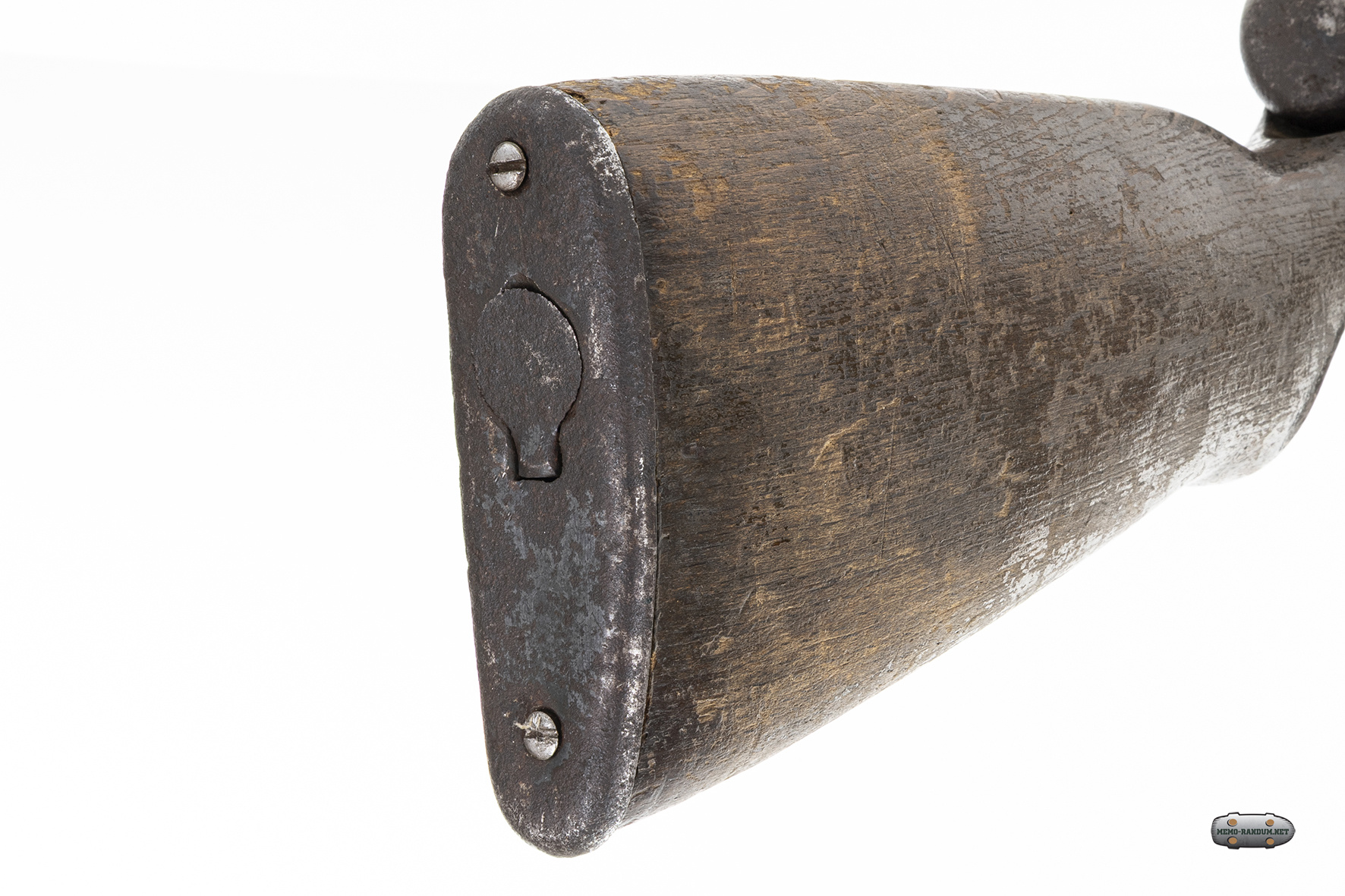

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. вид строго сзади

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. вид слева от приклада

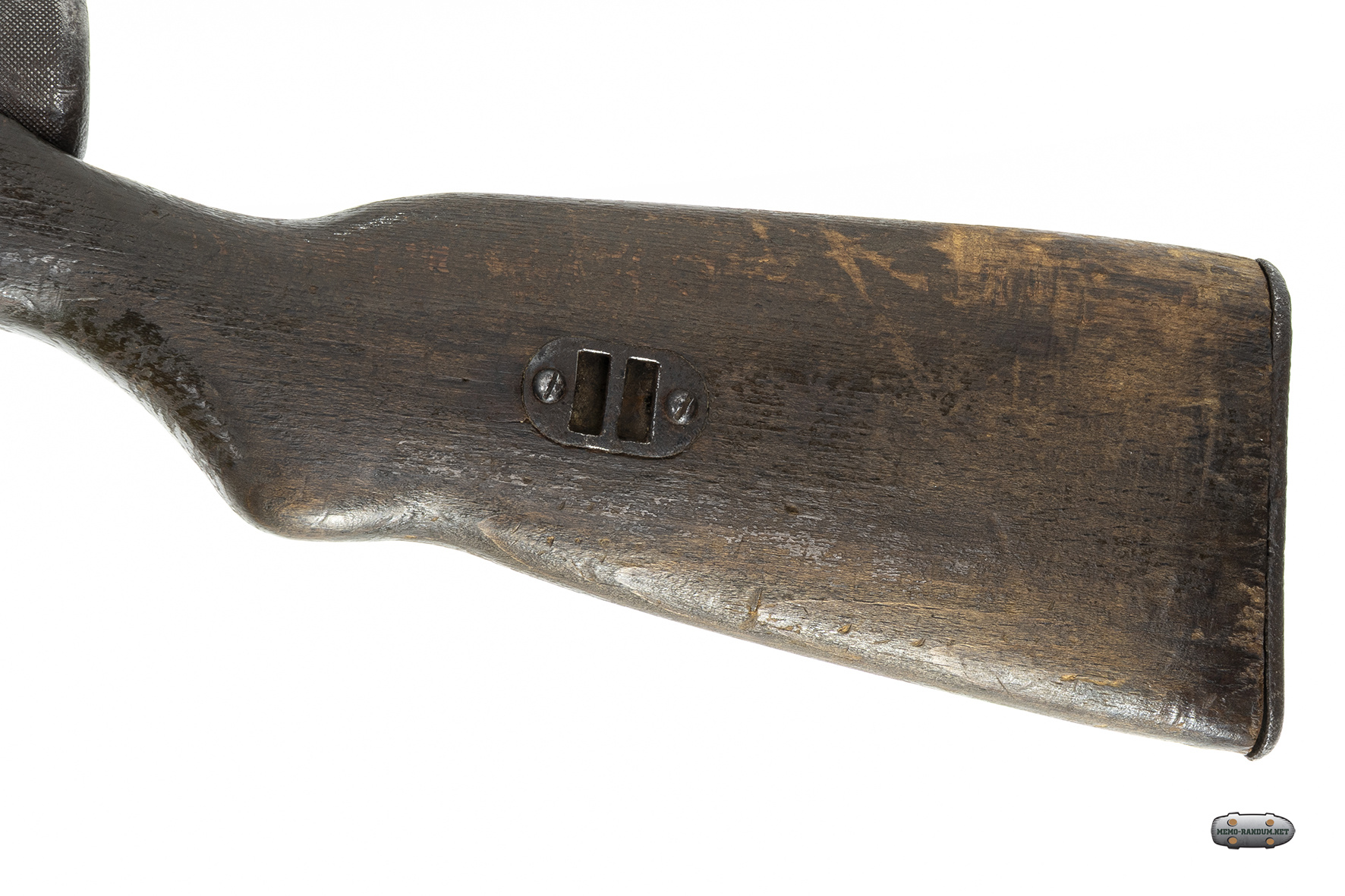

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. приклад вид справа крупно

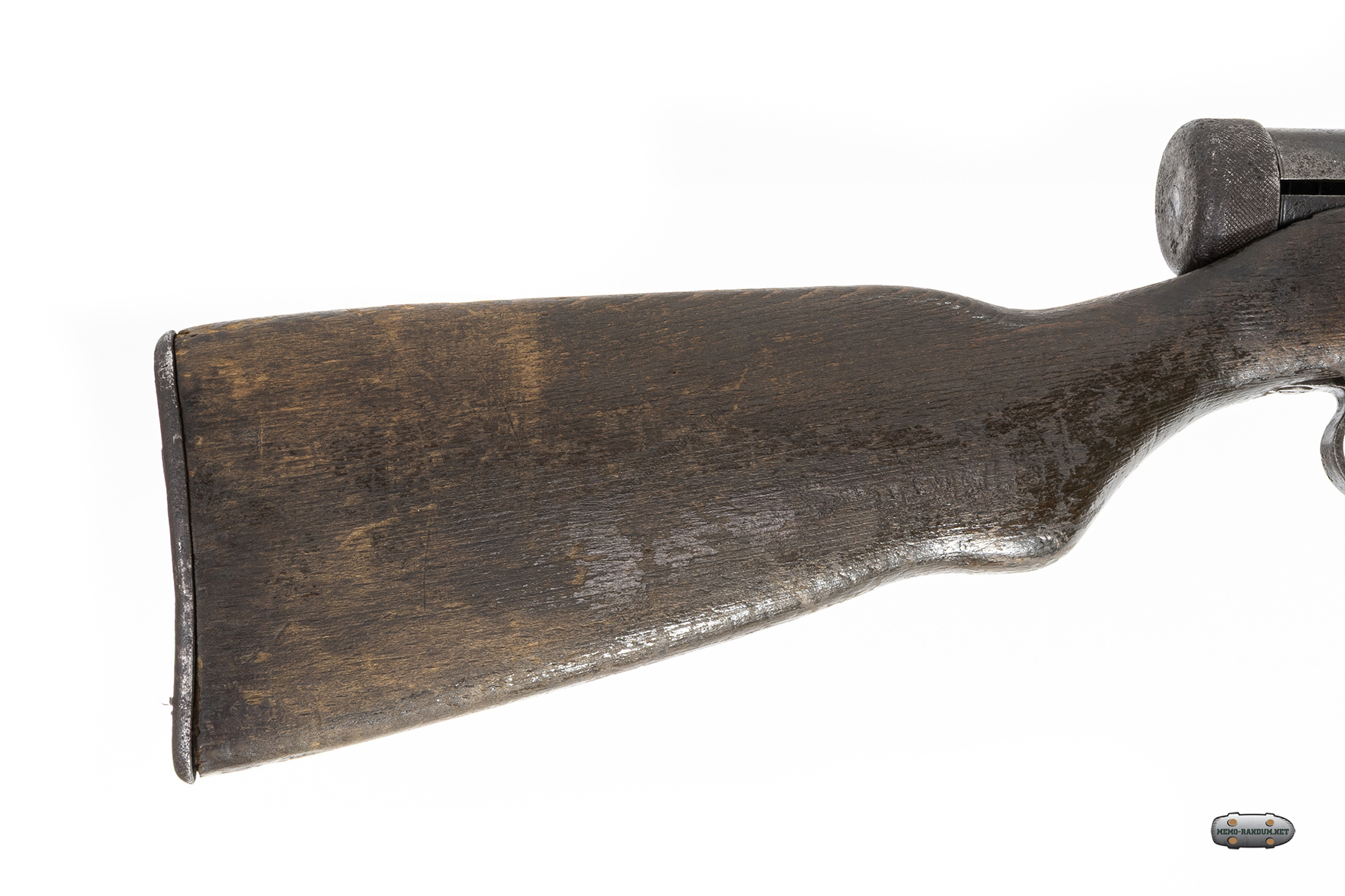

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. приклад вид строго справа

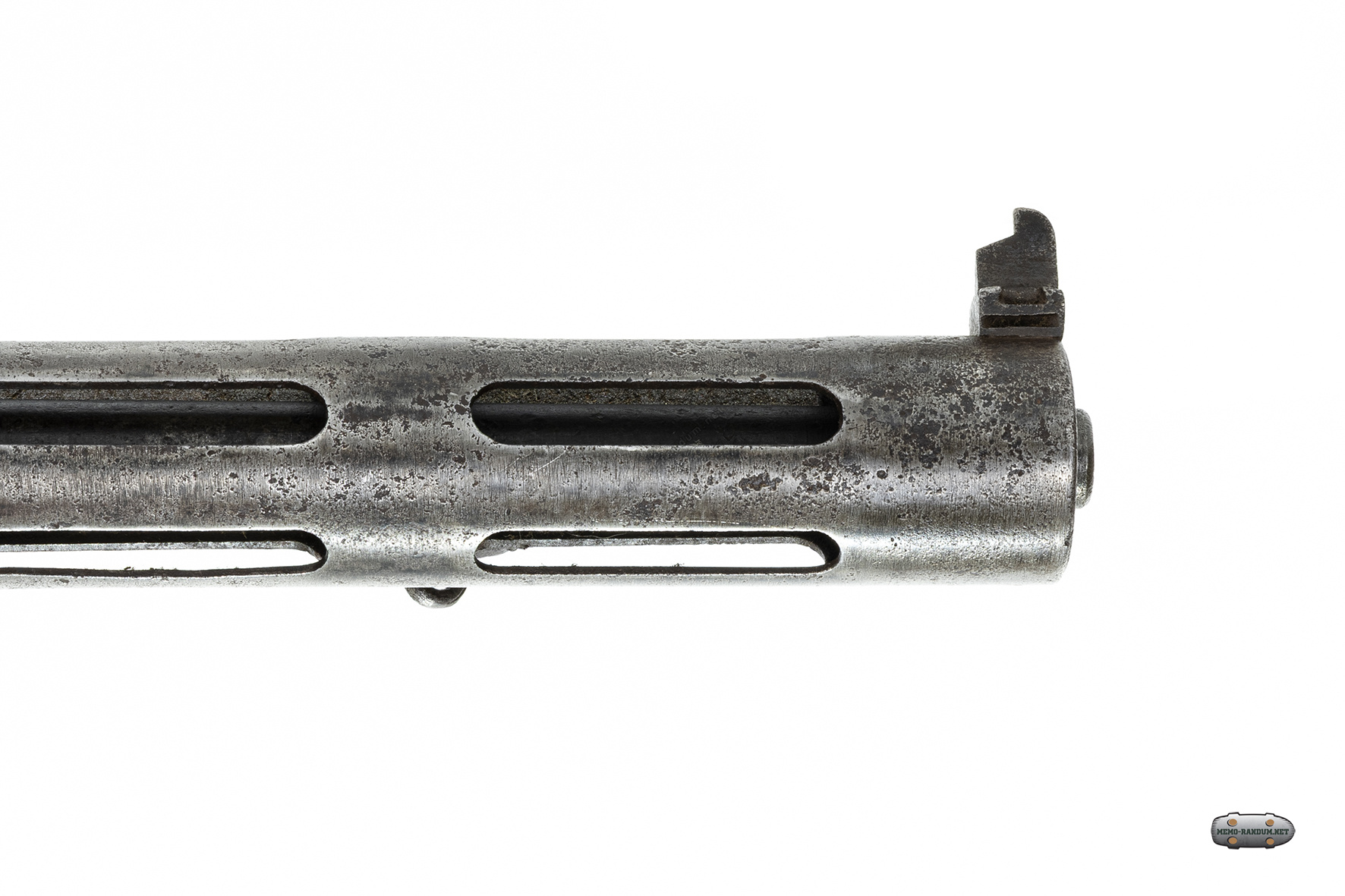

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. ствол с кожухом

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. коробка барабан и кожух крупно этот узел

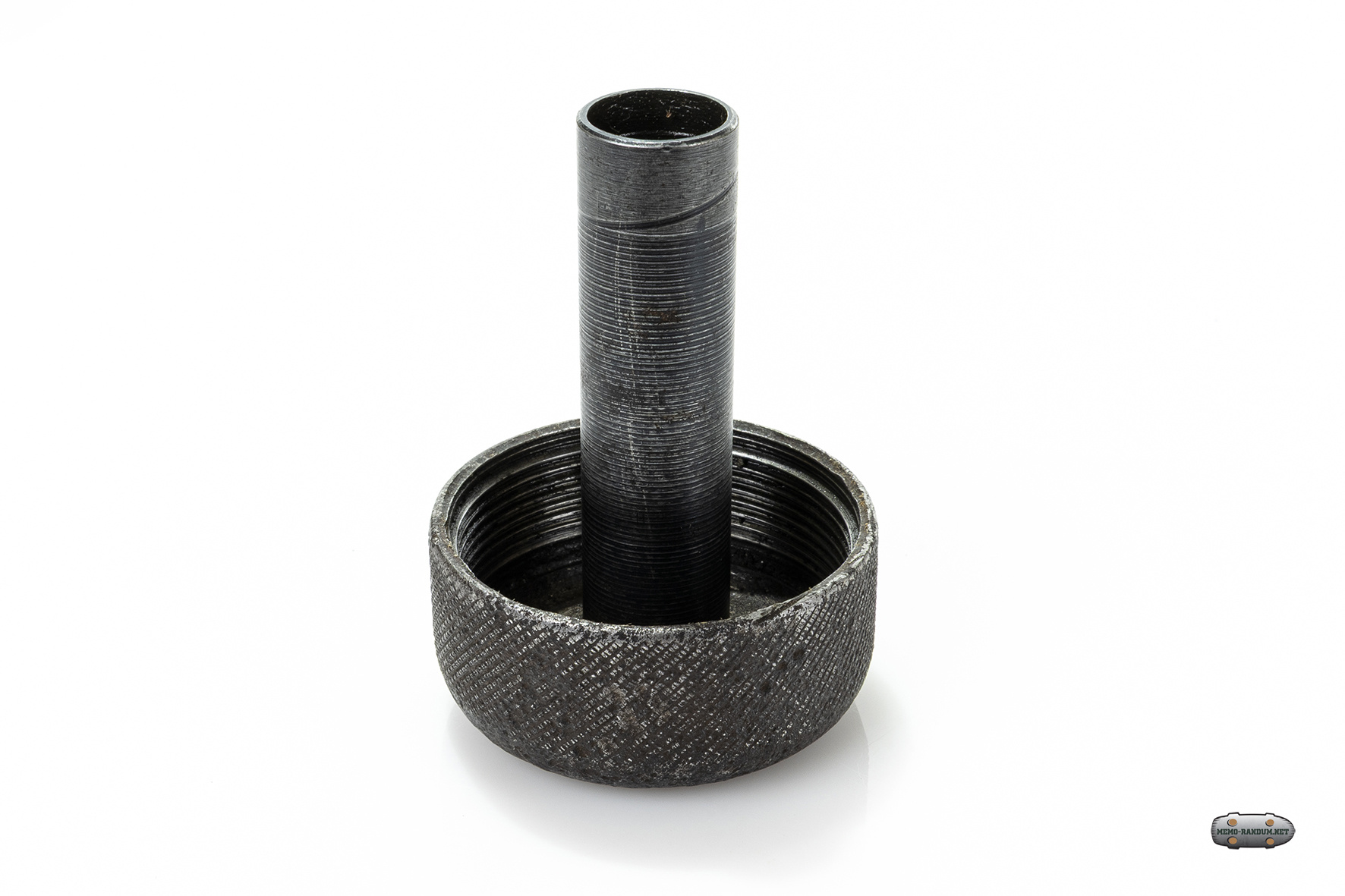

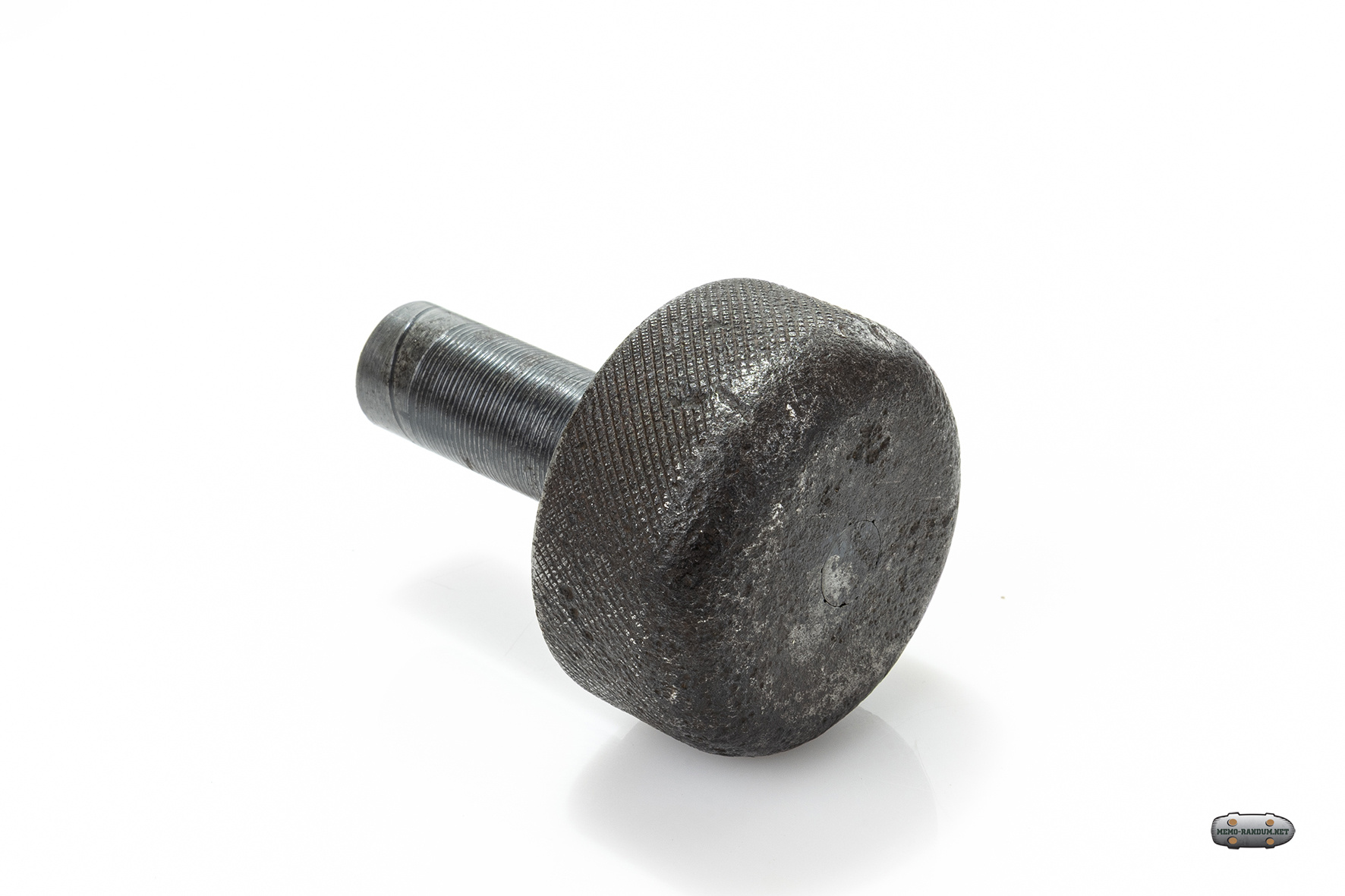

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. стопорная гайка

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. вид на примкнутый барабан от стрелка

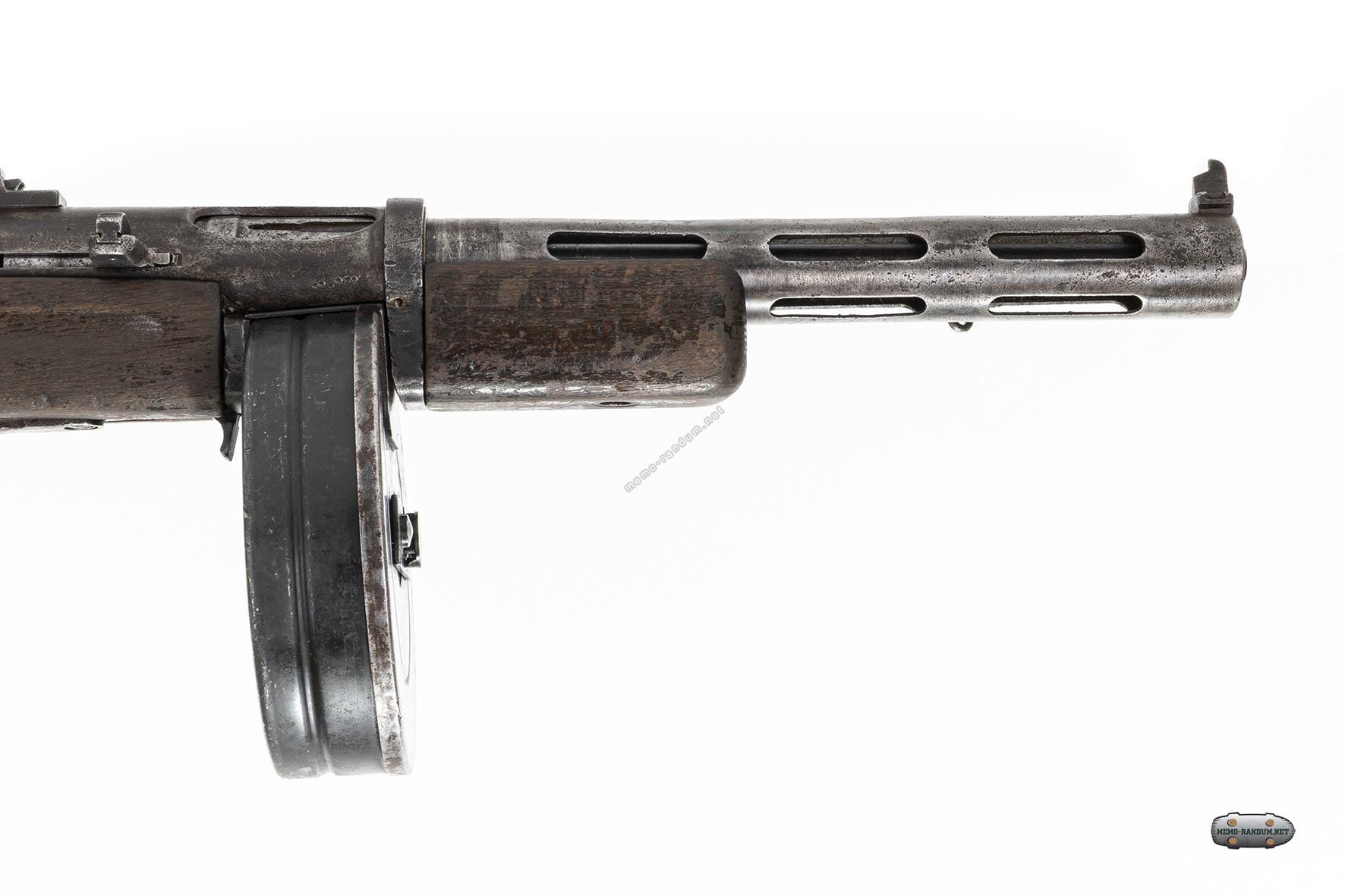

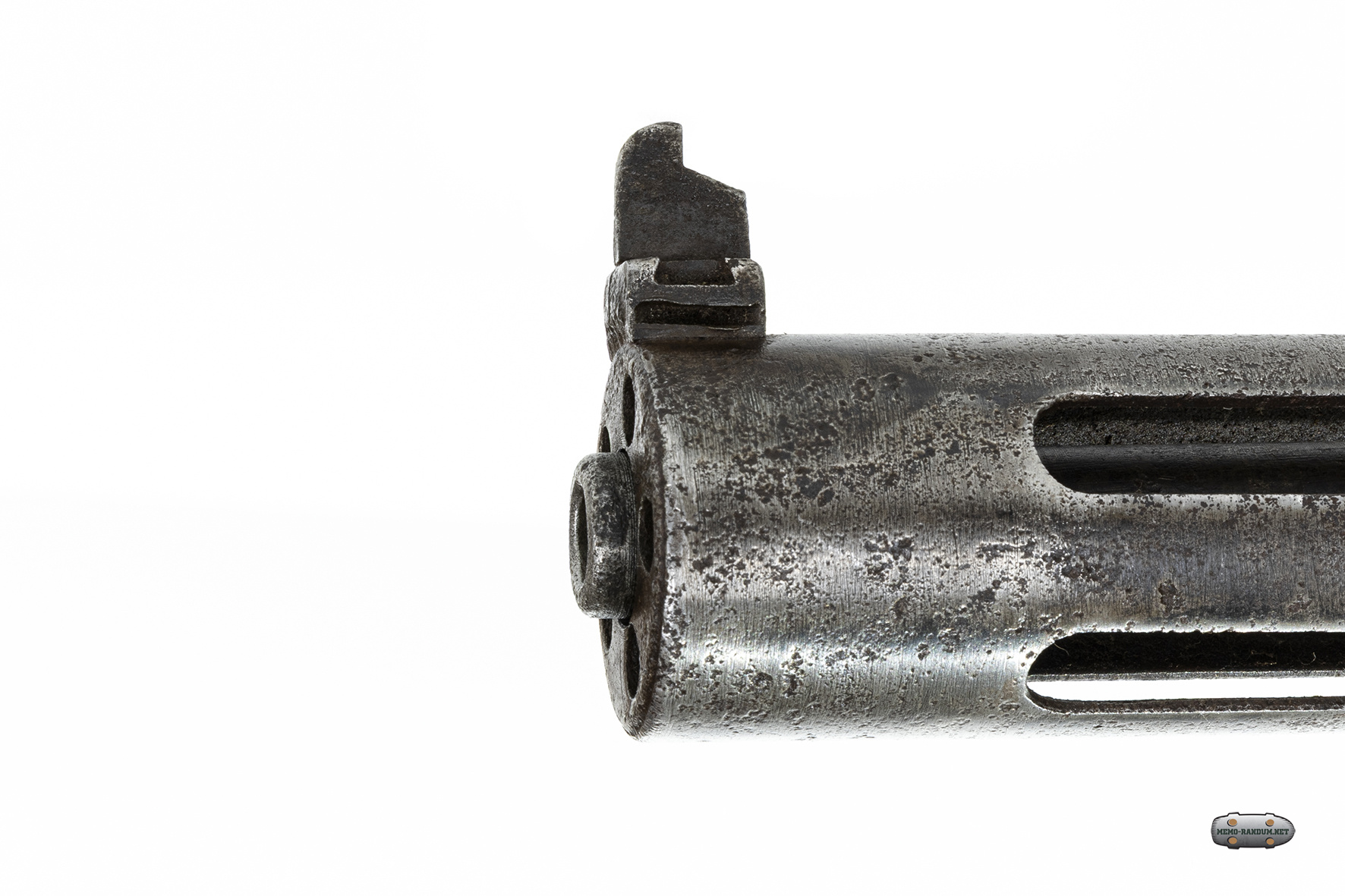

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде.вид на кожух ствол и мушку

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. барабанный диск вставлен в приемник ППД 40

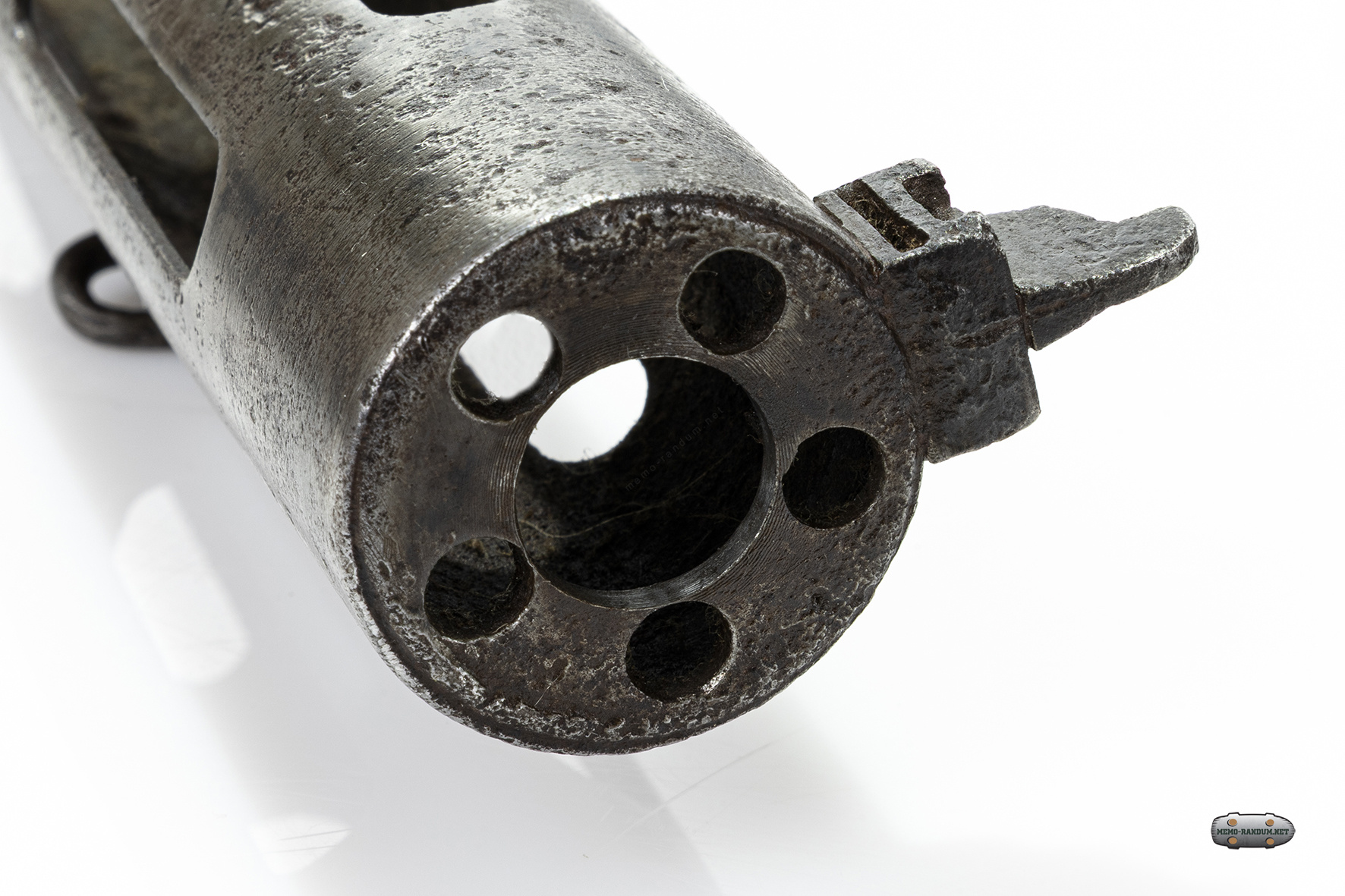

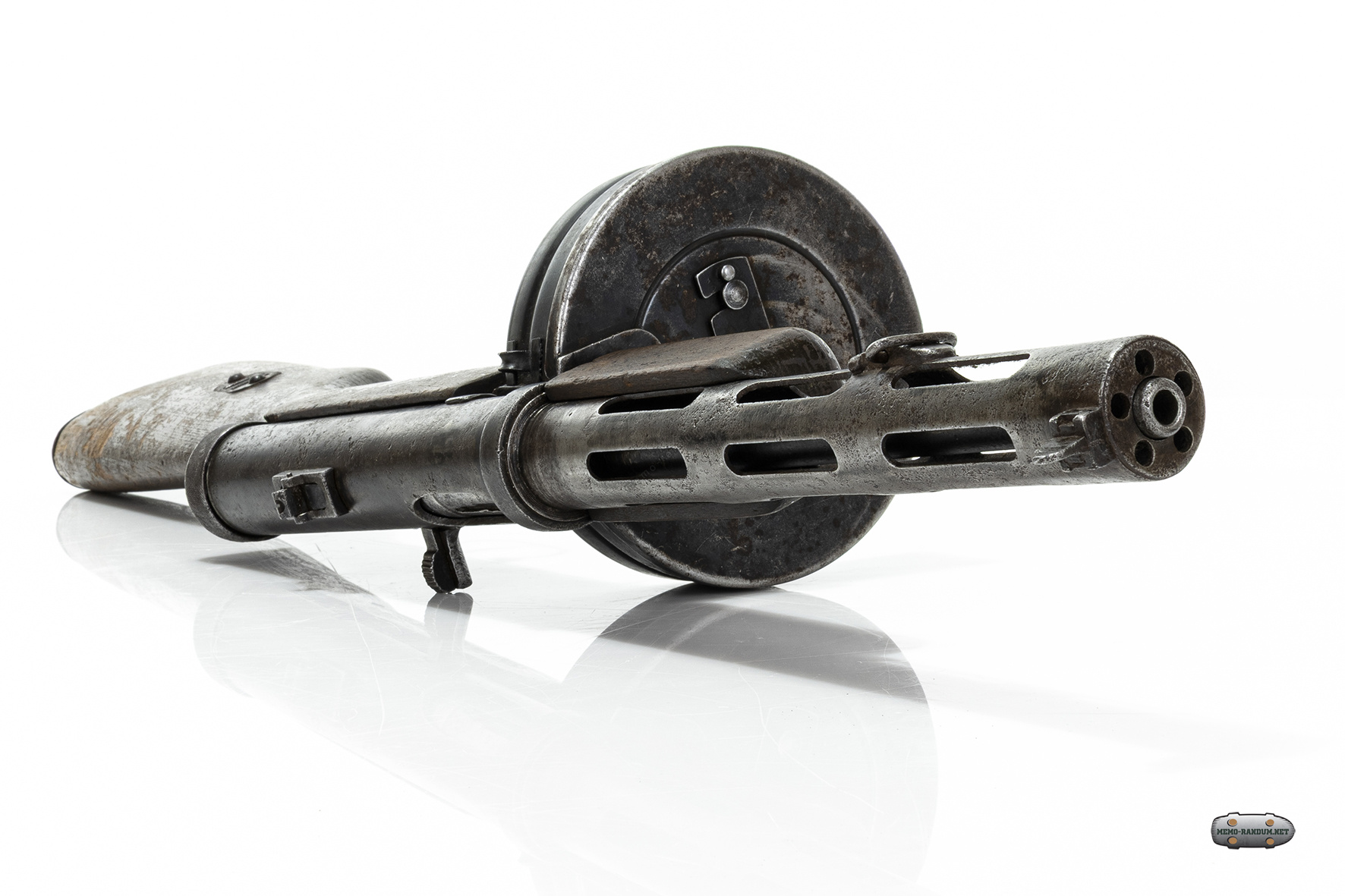

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. вид спереди на кожух и отверстия по кругу от ствола

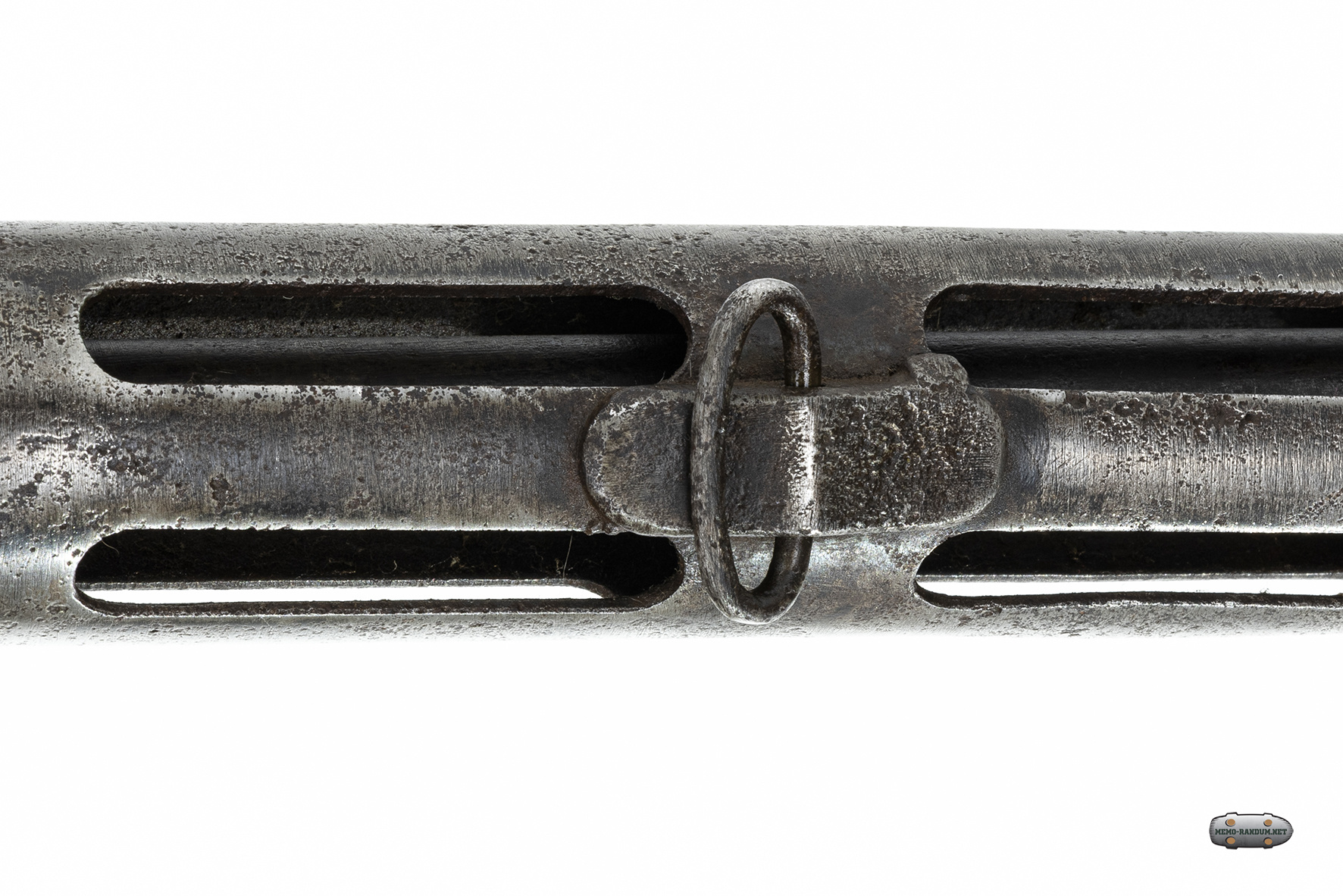

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. антабка на кожухе крупно

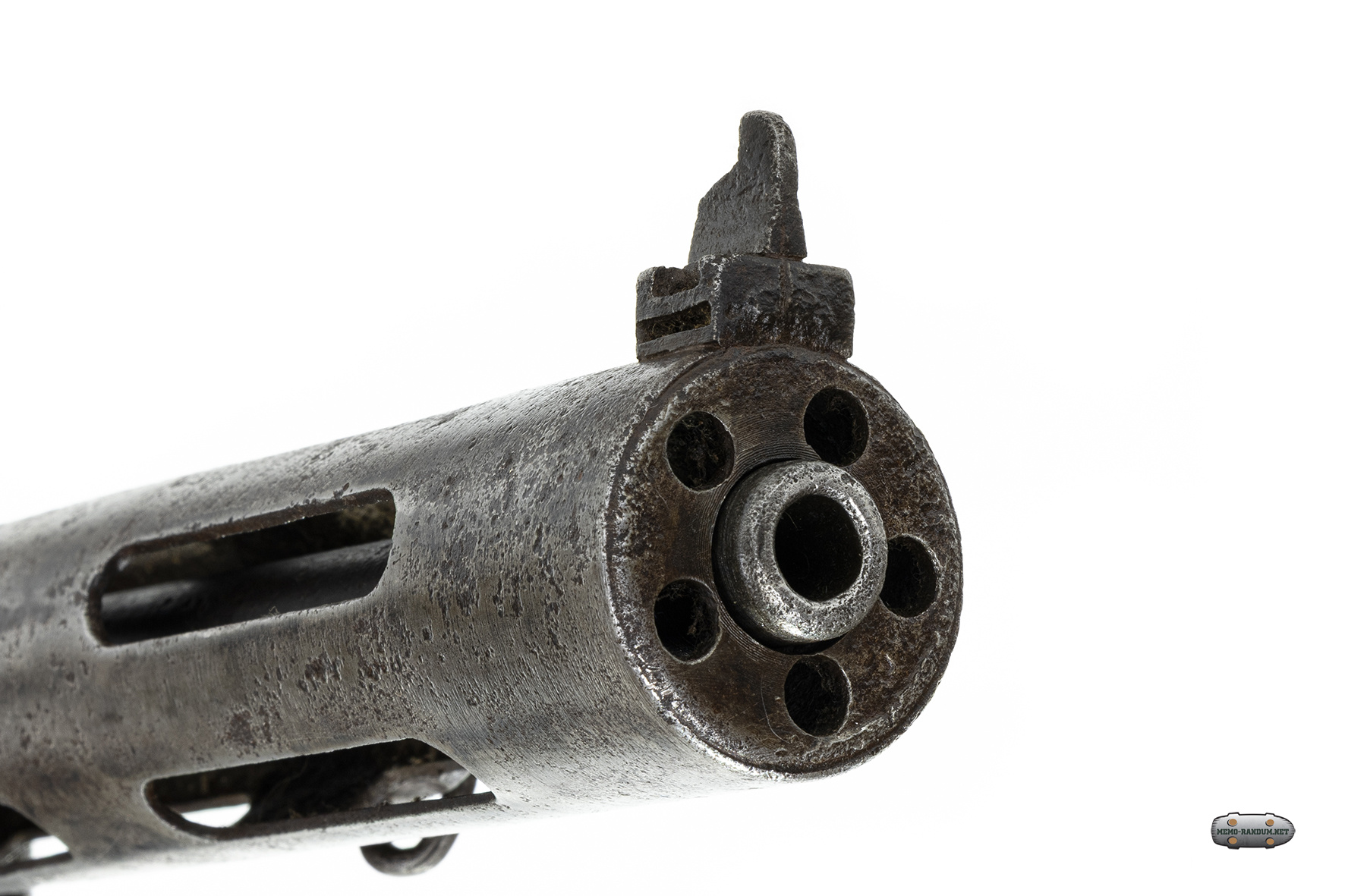

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. дульный срез крупно

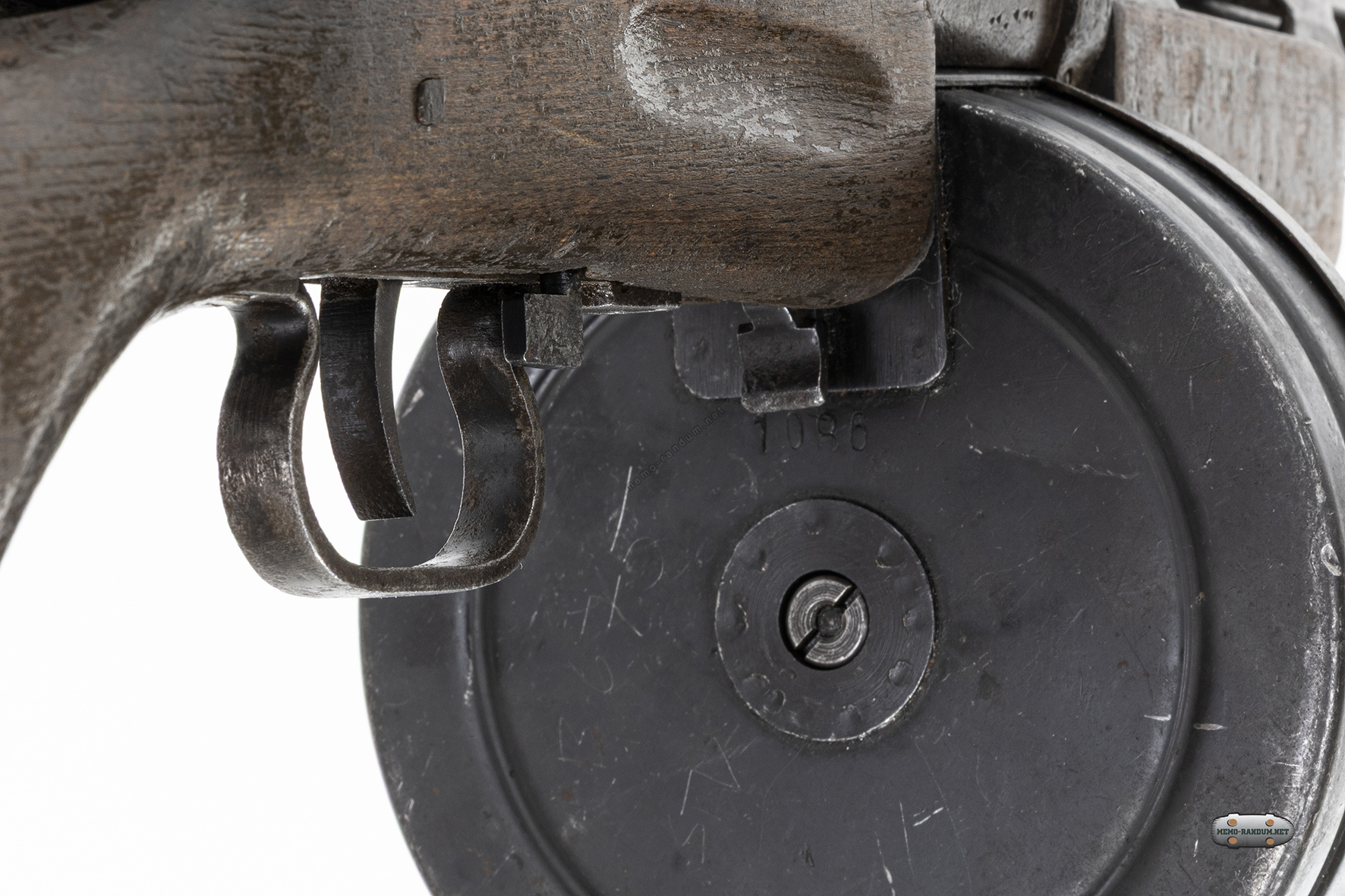

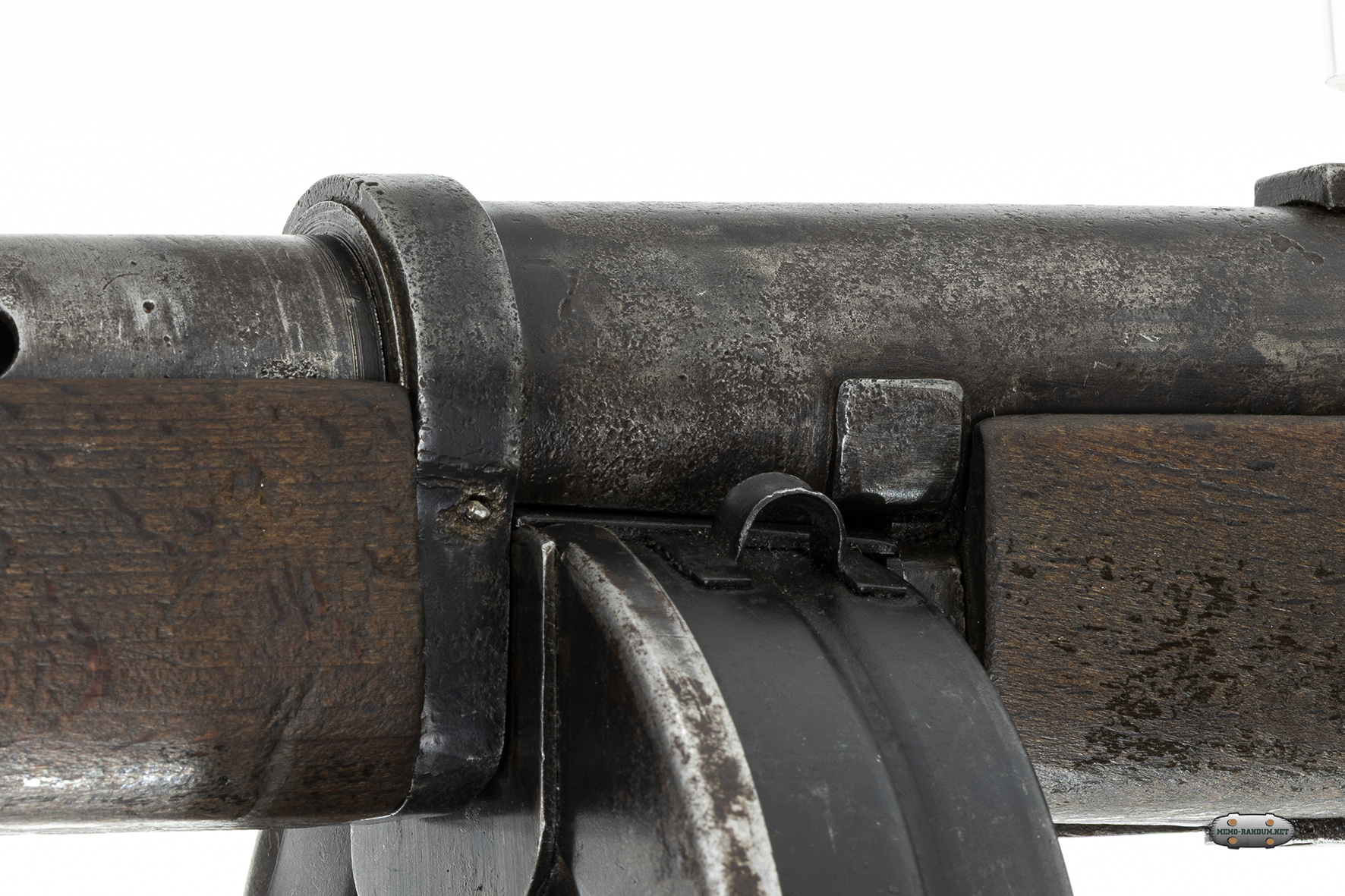

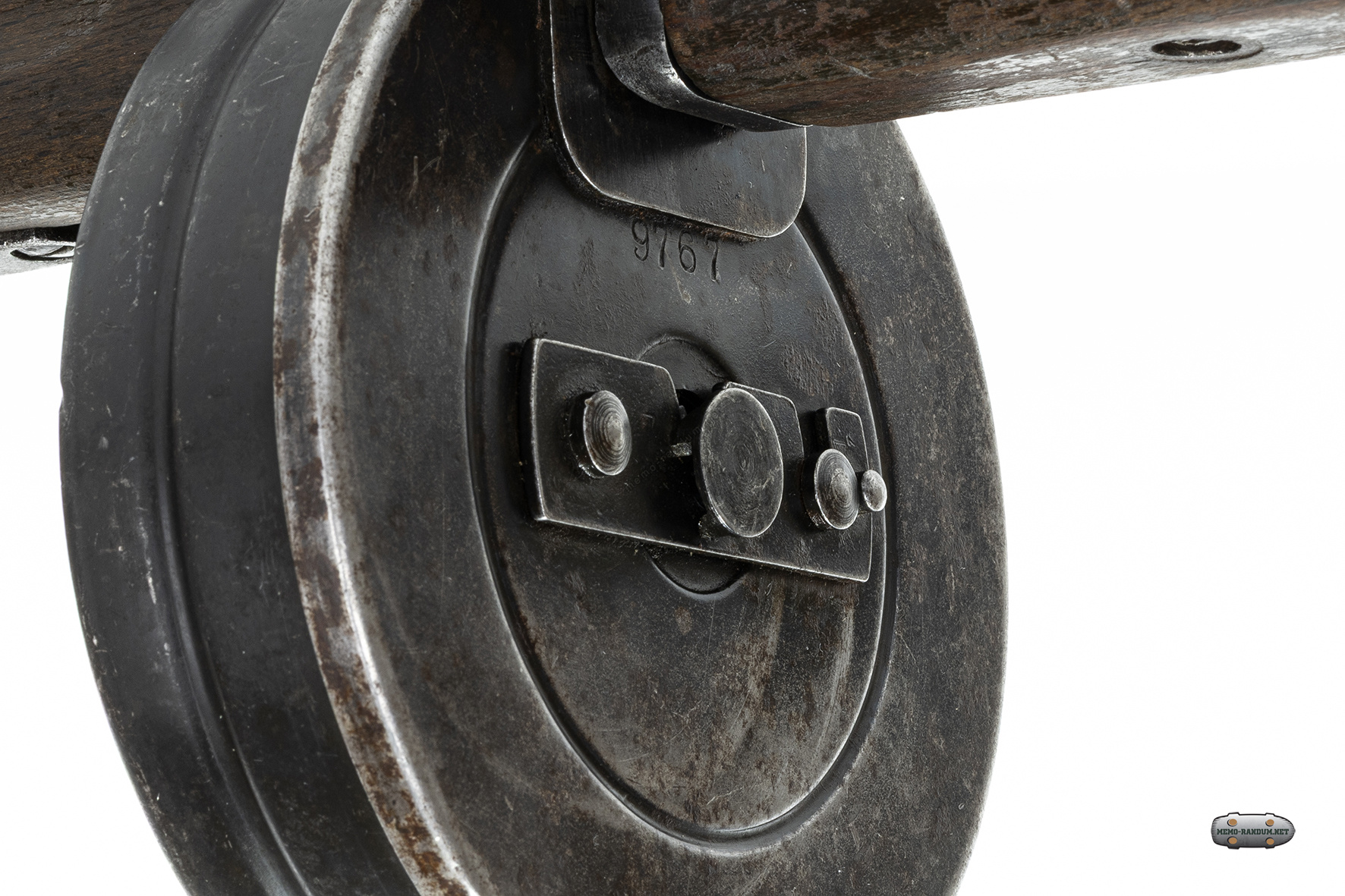

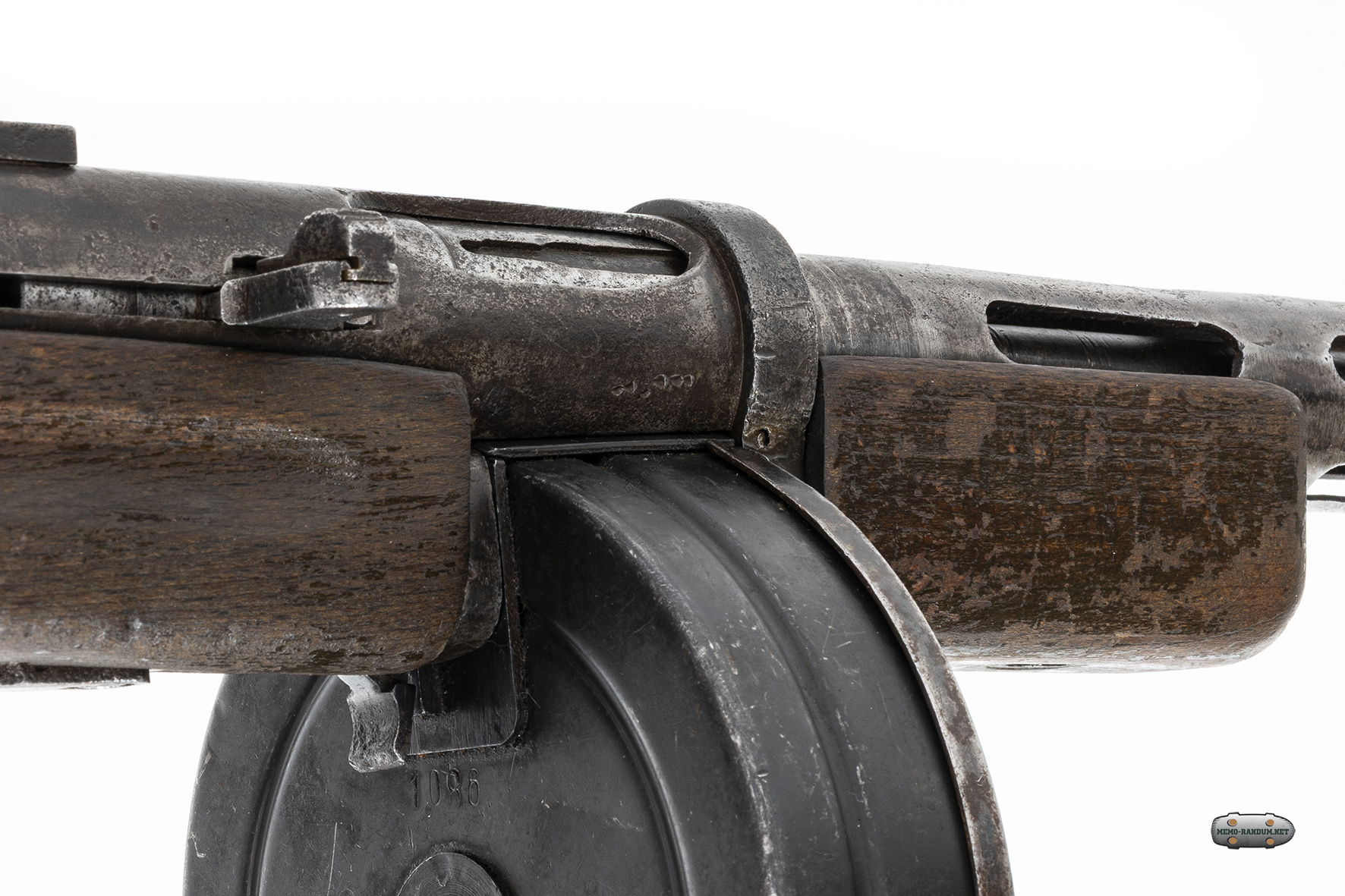

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. Диск в приемнике крупно

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. приклад вид слева

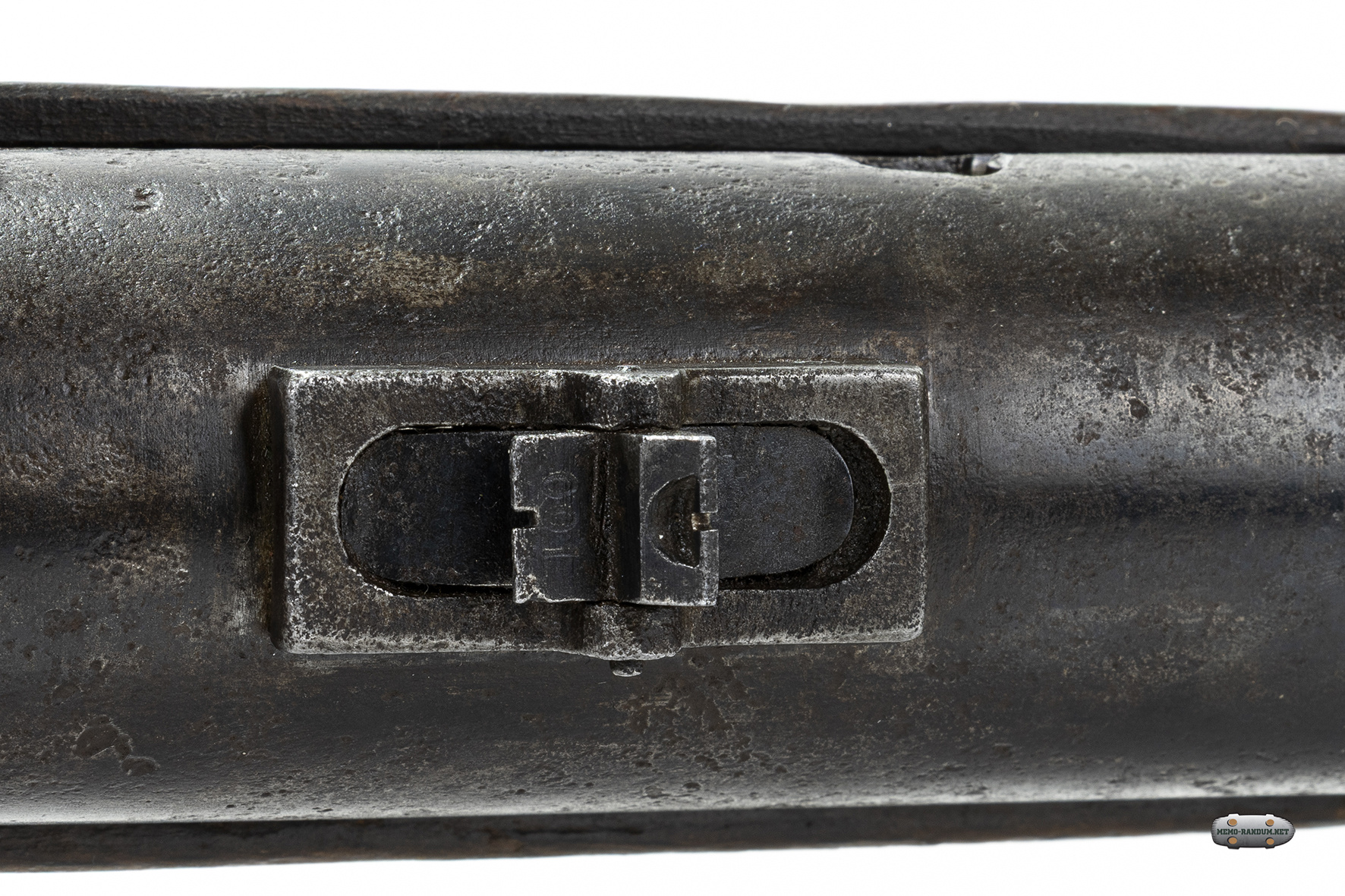

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. прицел на 100 и 200 метров

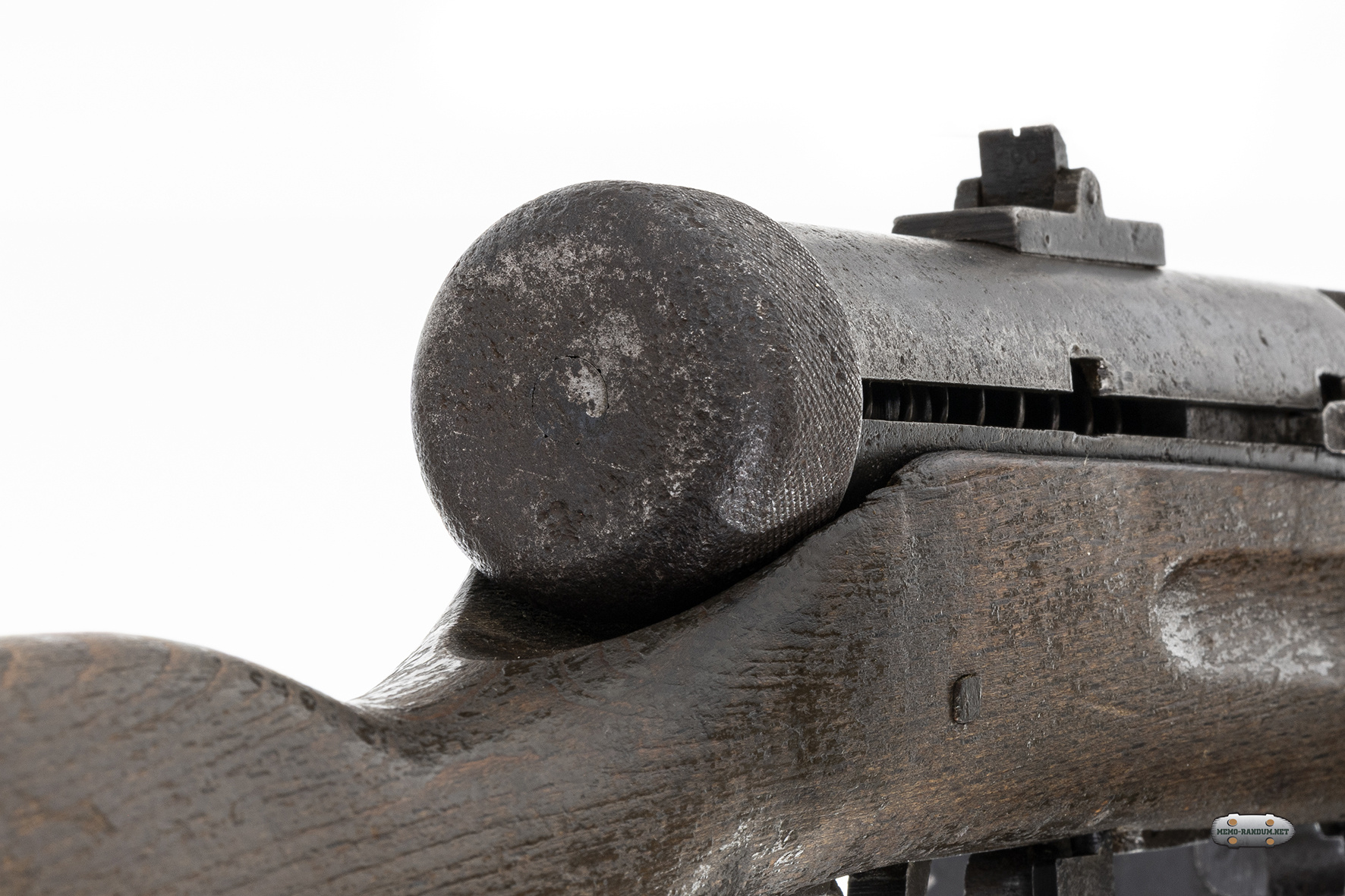

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. рукоятка взведения с предохранительной клавишей

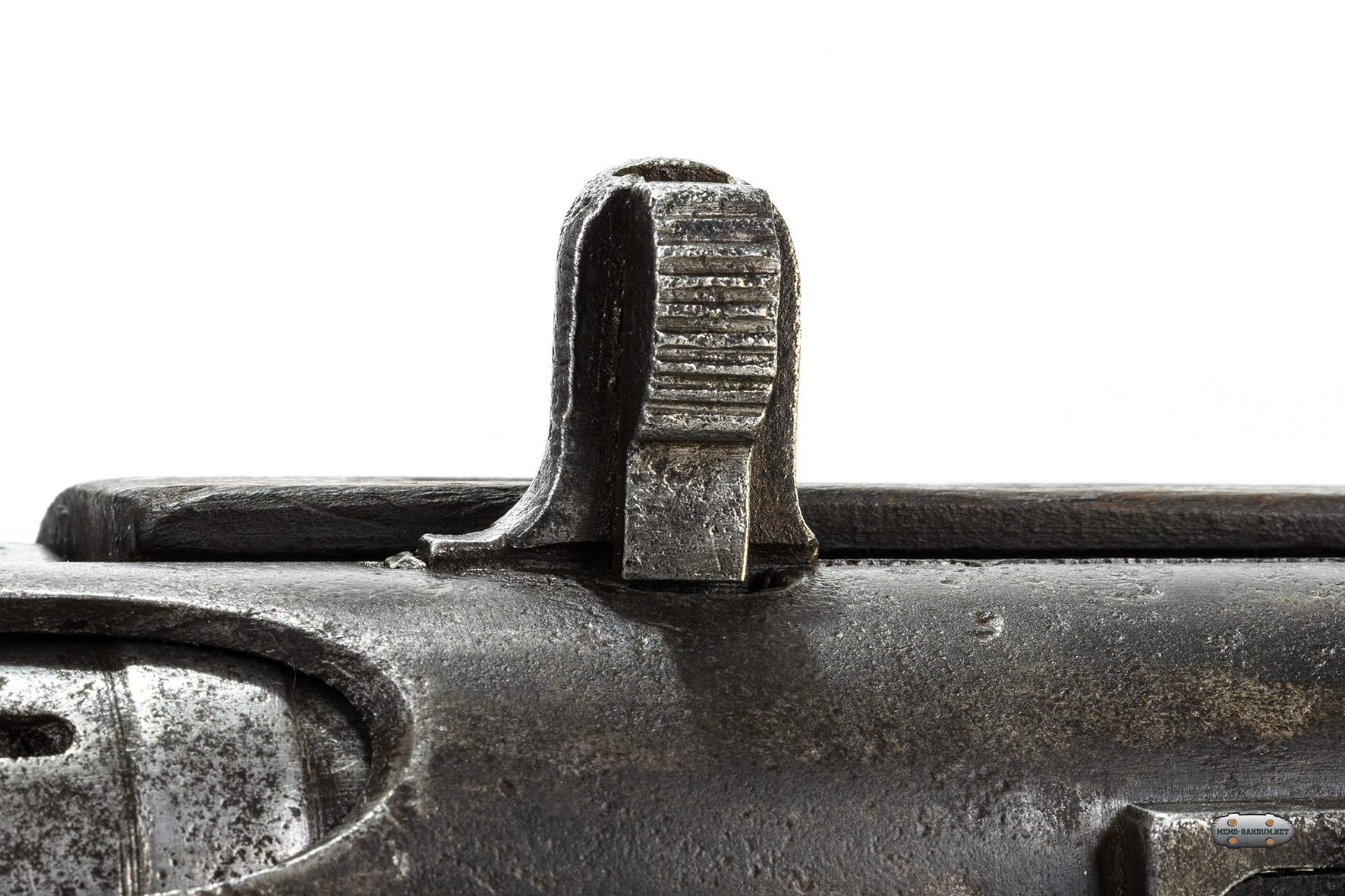

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. прицел крупно

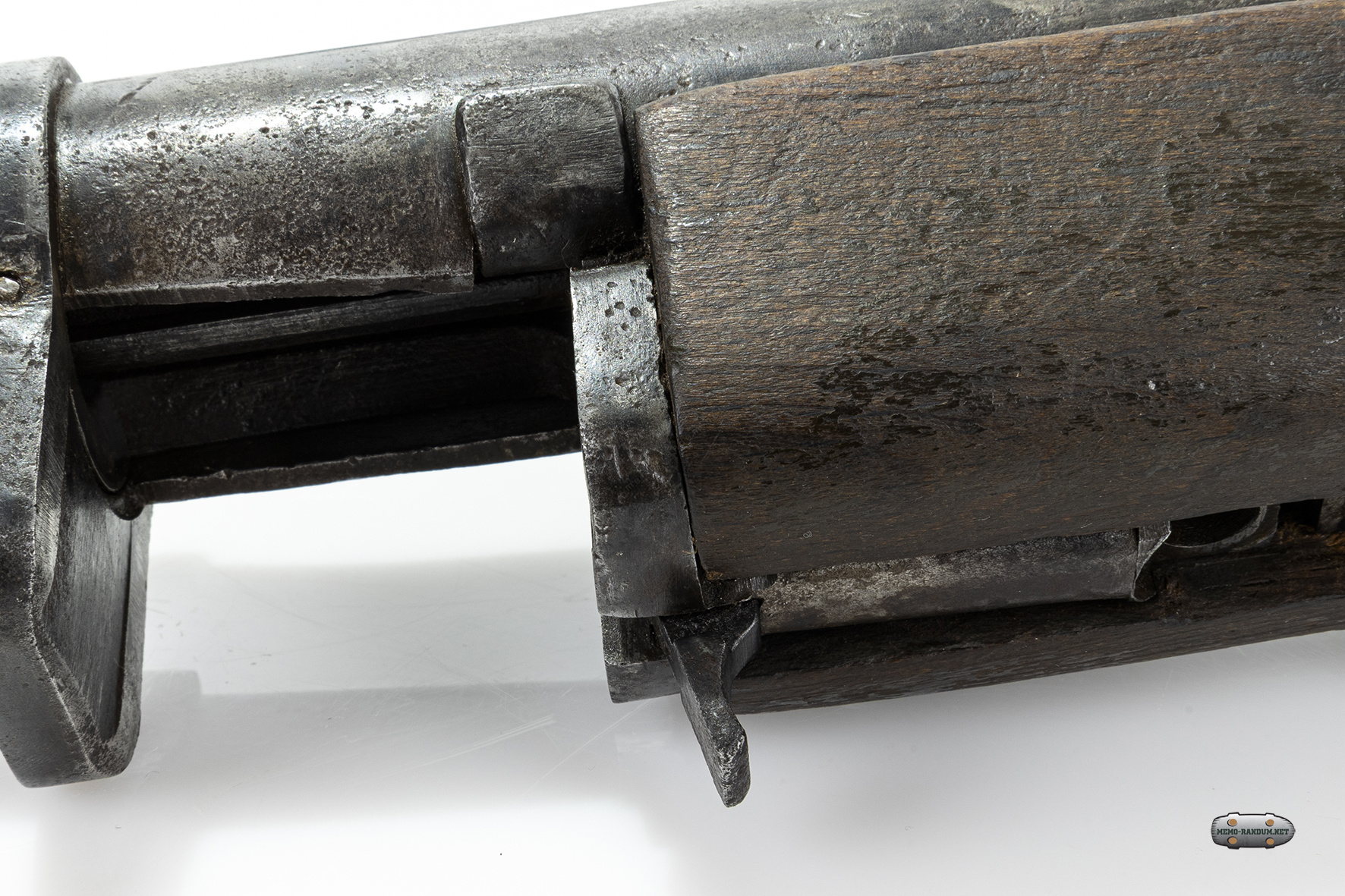

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. ложе в месте приемника магазина

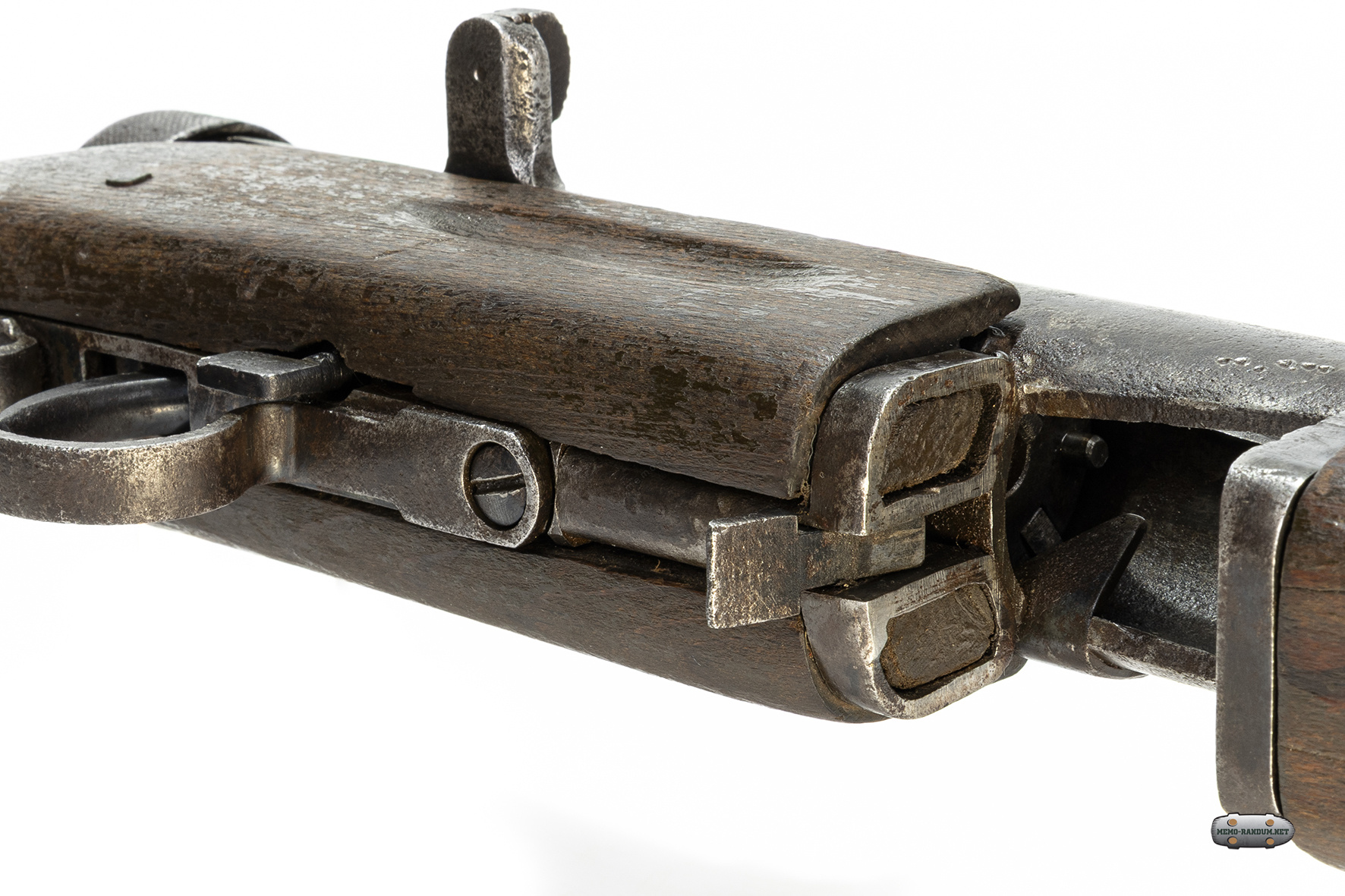

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде.. ложе со скобой вид снизу

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. ложе вид снизу

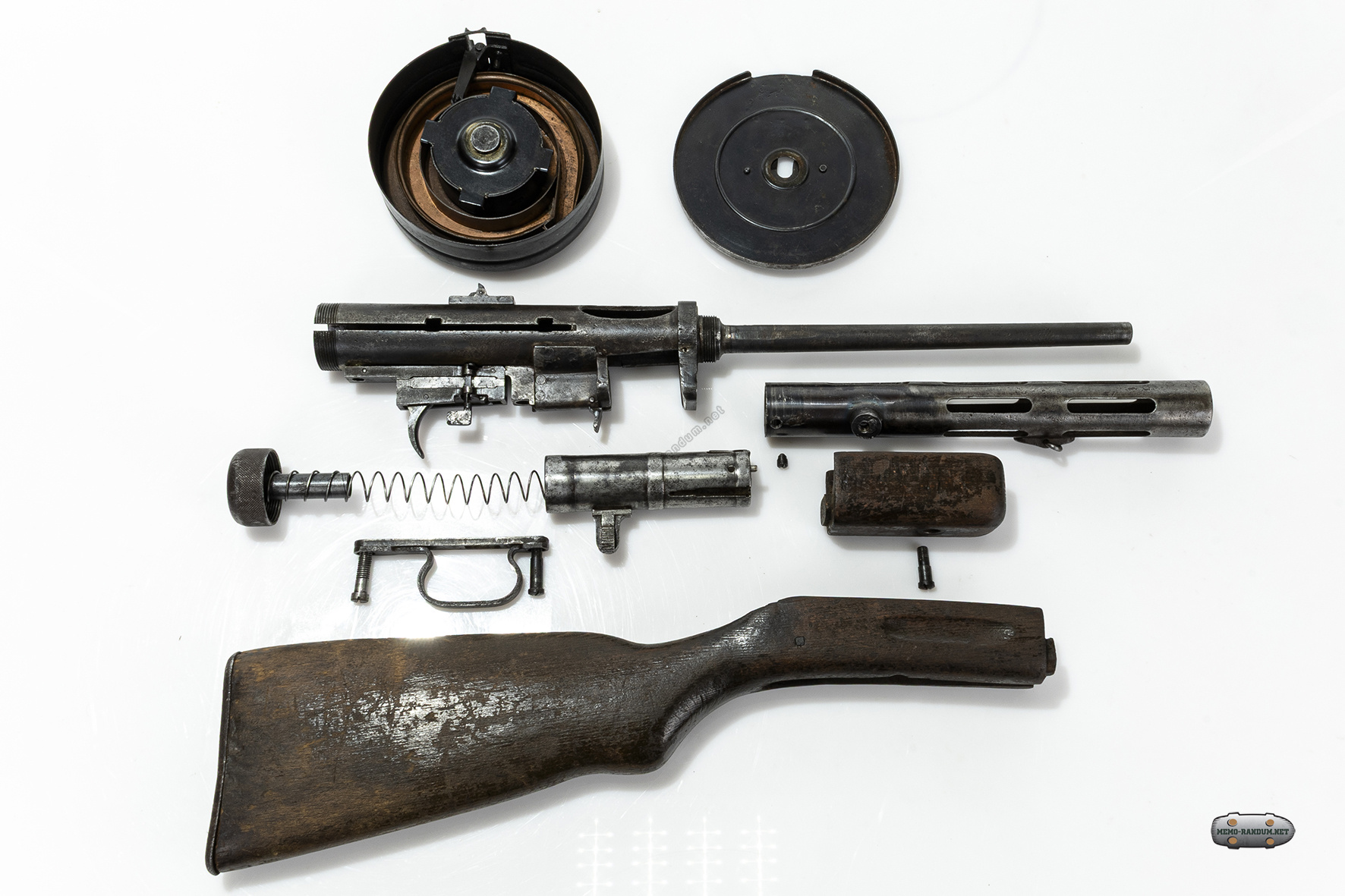

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. неполная разборка

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. кожух вид спереди .

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. место крепления кожуха к ствольной коробке

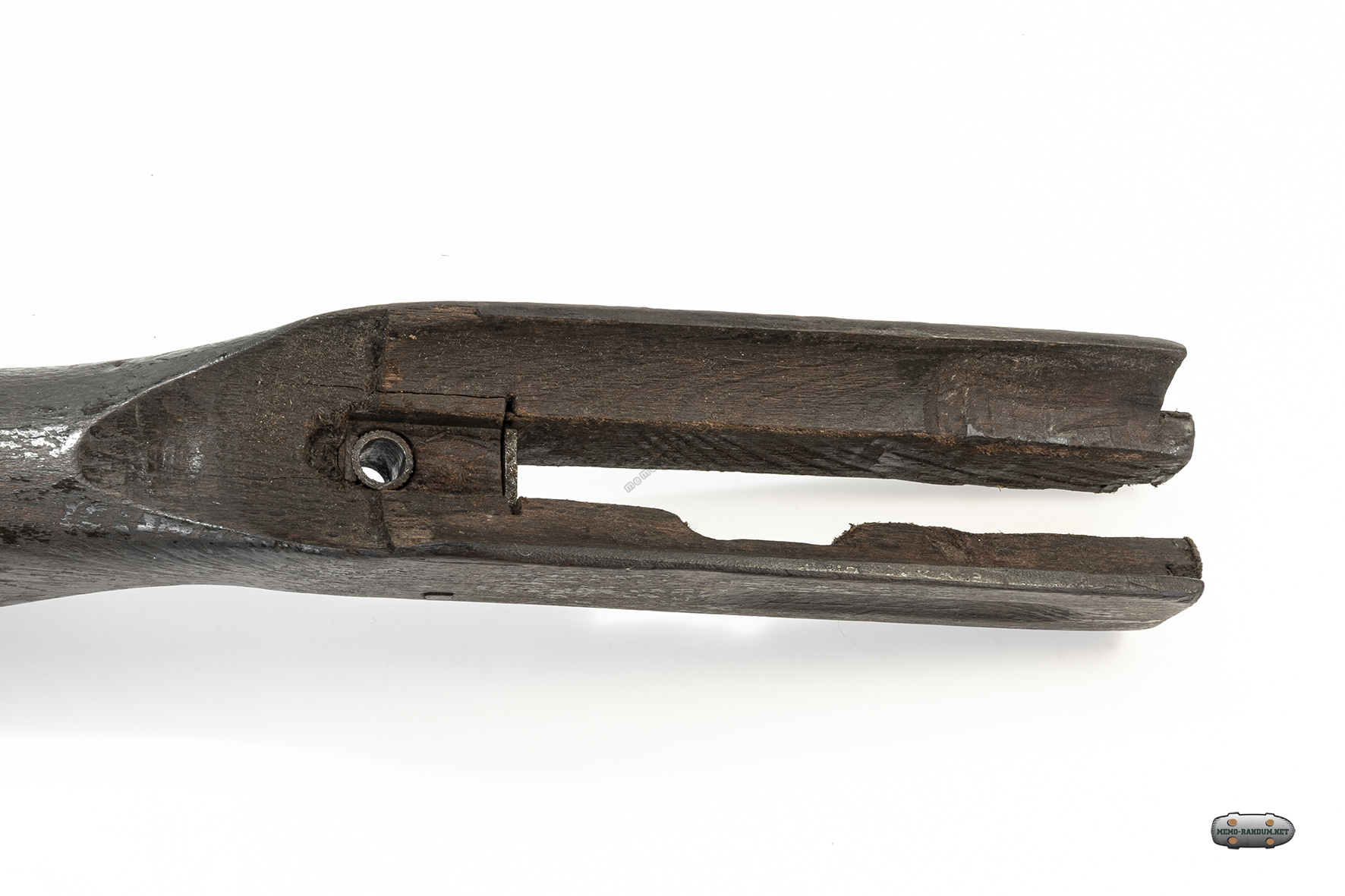

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. деревянное ложе крупно. вид изнутри

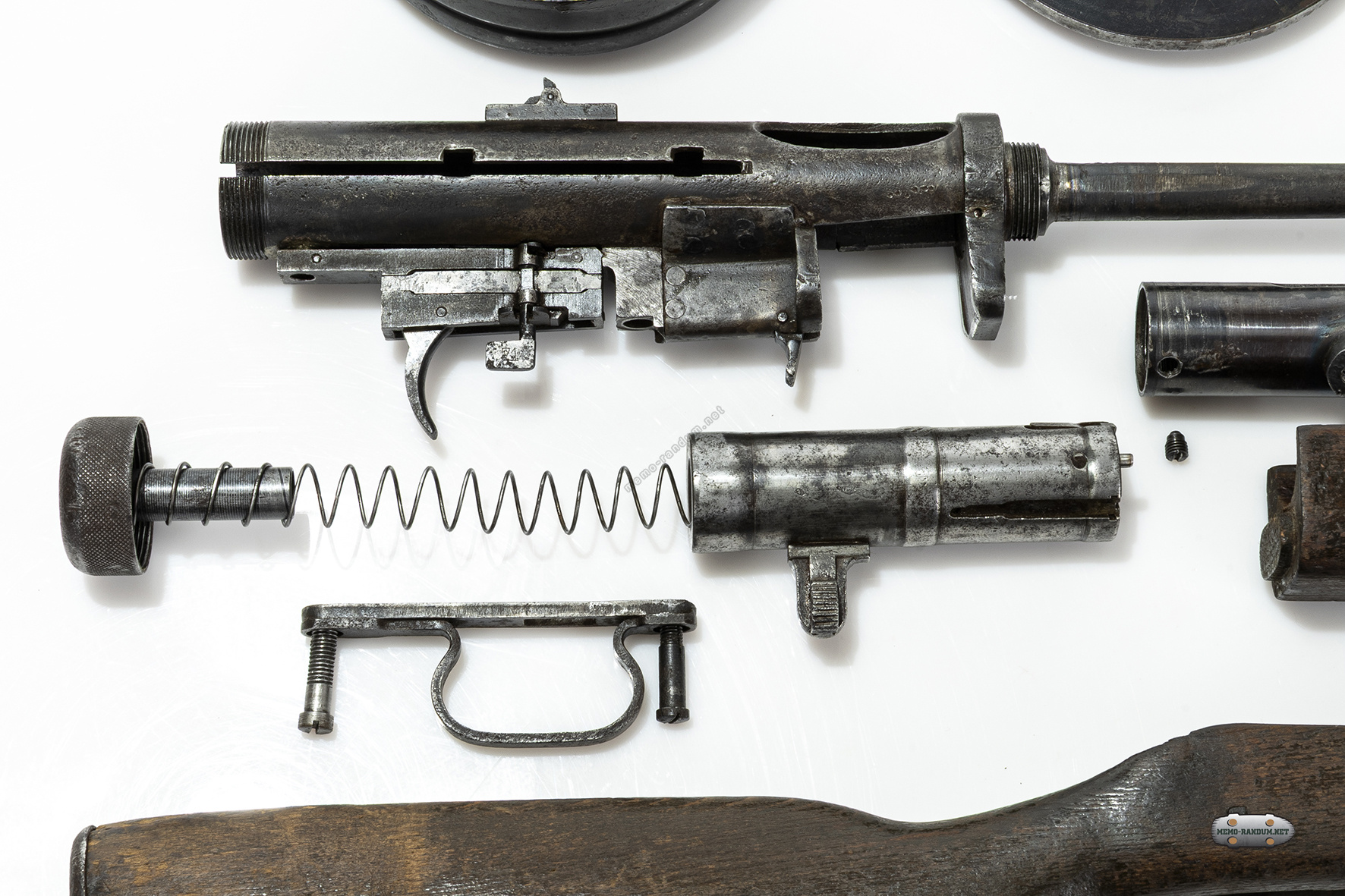

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. неполная разборка. коробка скоба пружина гайка

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. затвор крупным планом вид схади

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде.. магазин разобран на две половины

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде.. улитка магазина рядом крышка

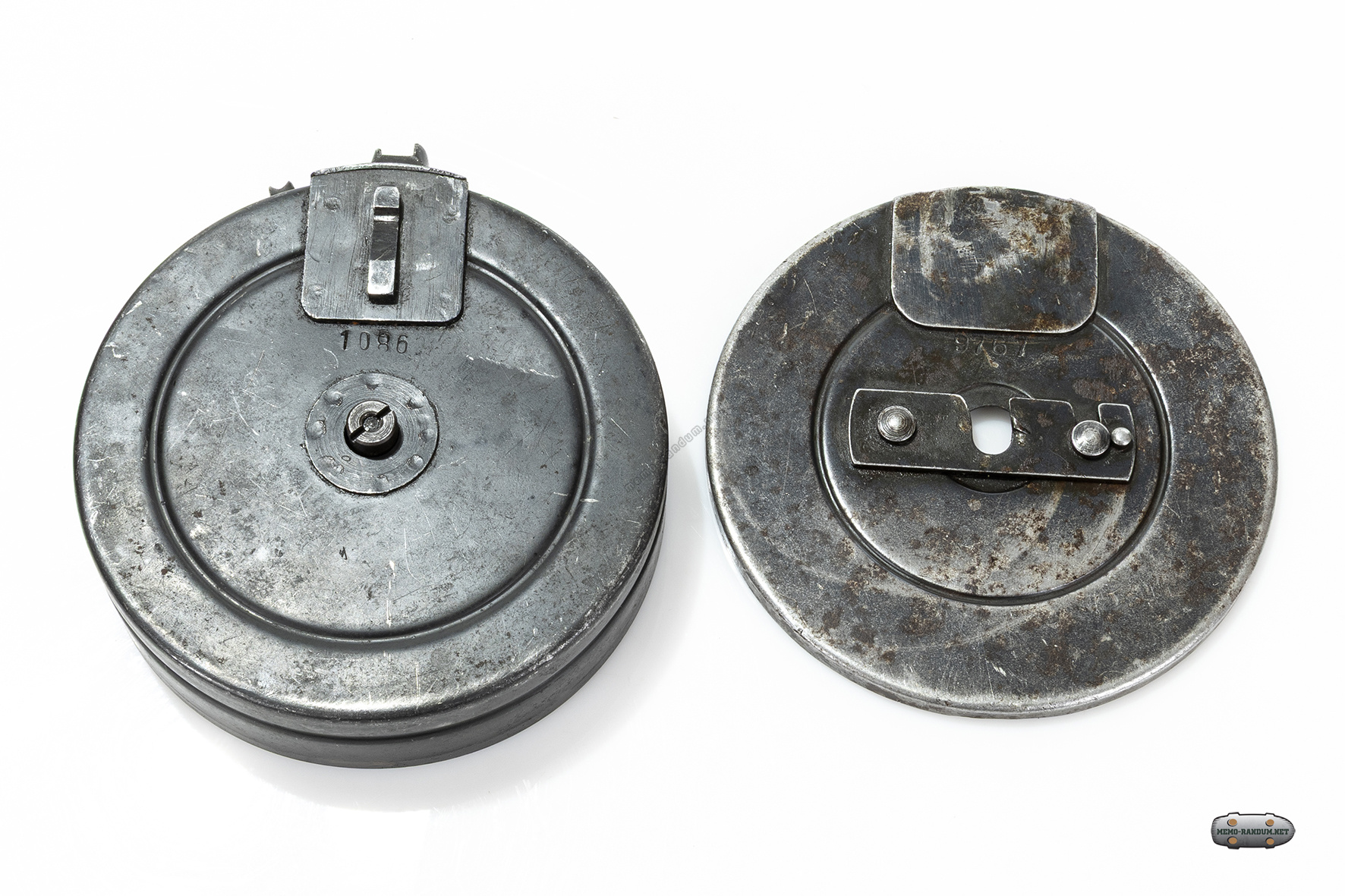

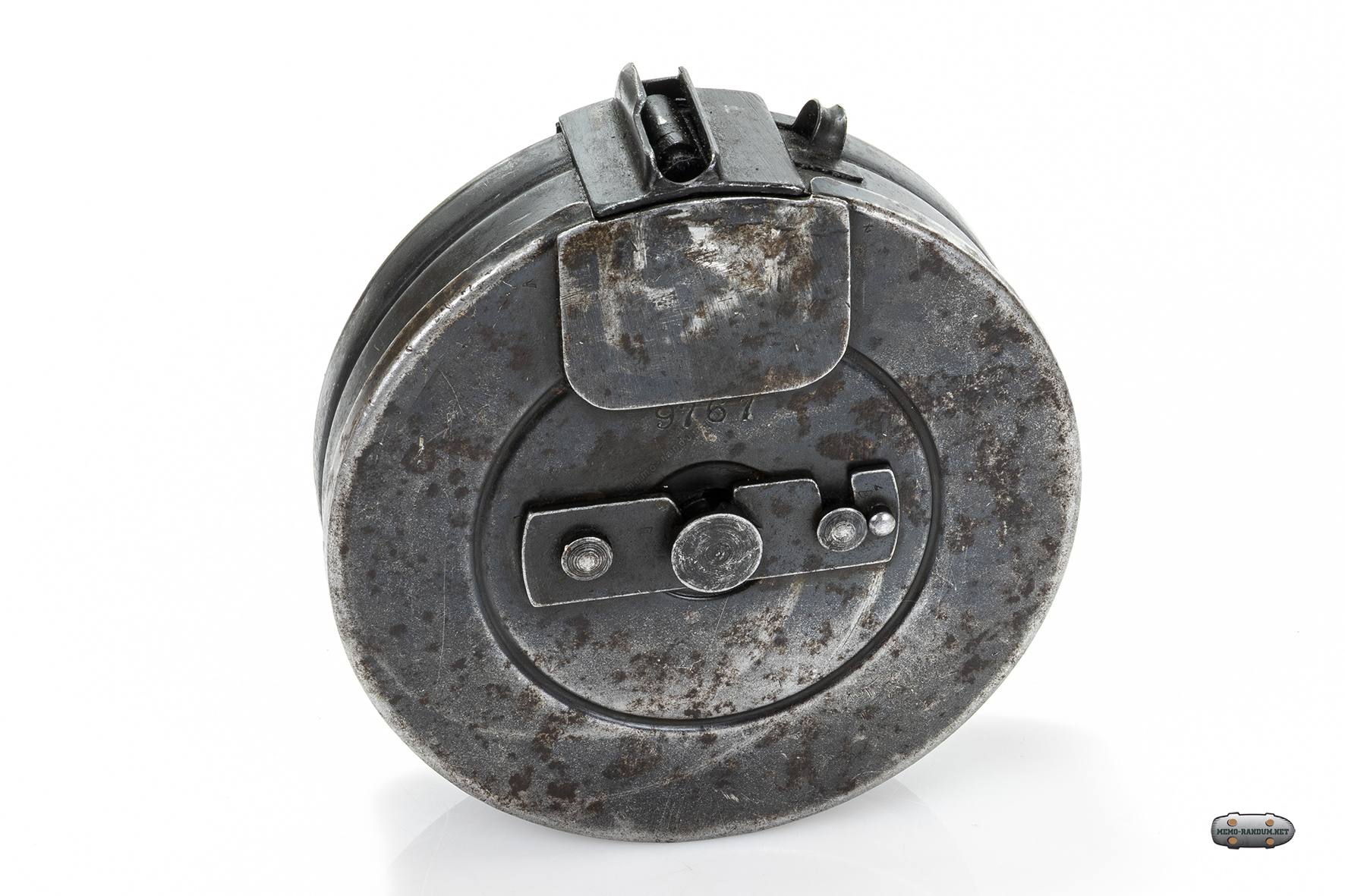

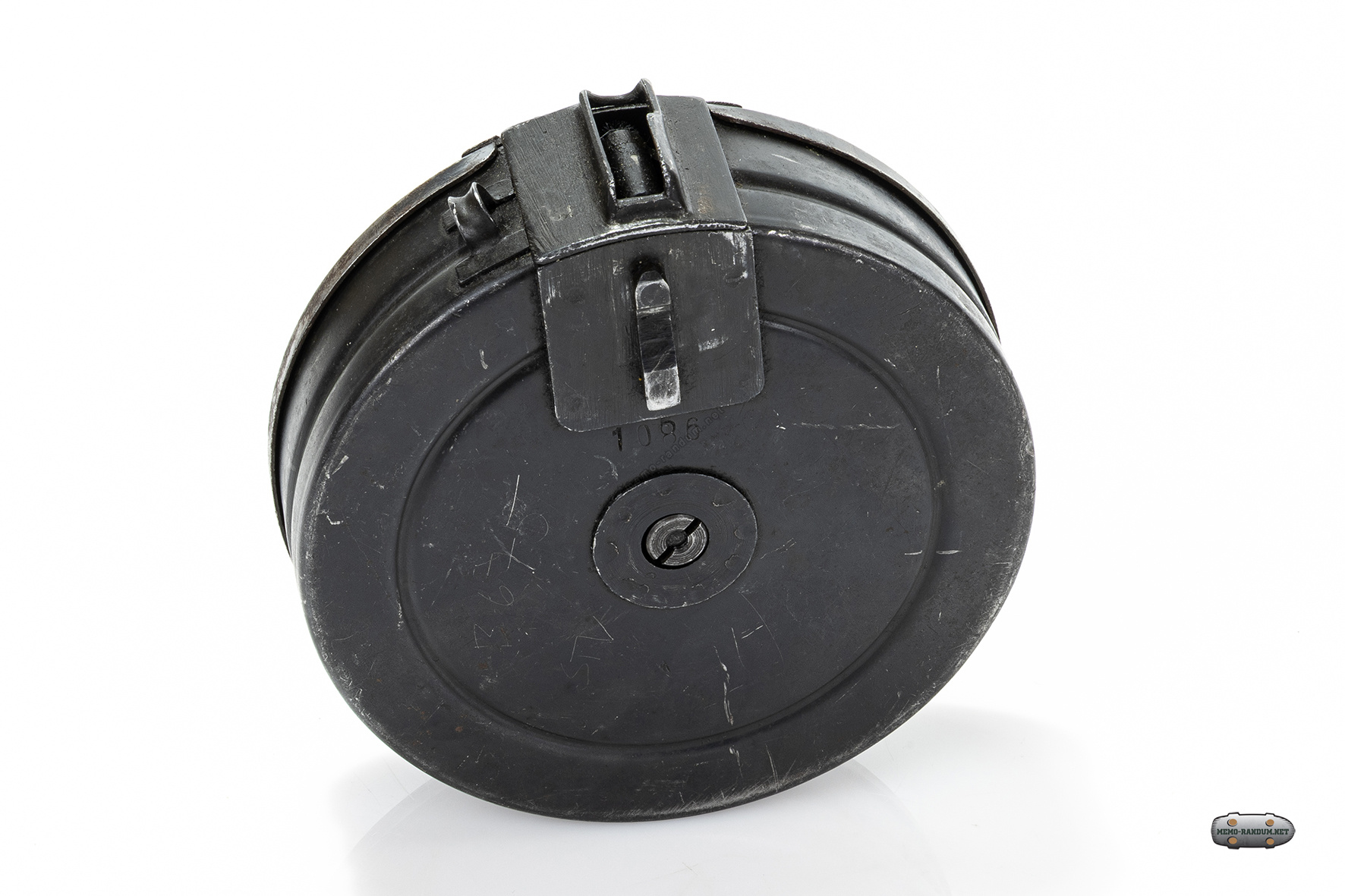

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. оригинальный магазин вид спереди

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде.оригинальный барабанный магазин. вид сзади

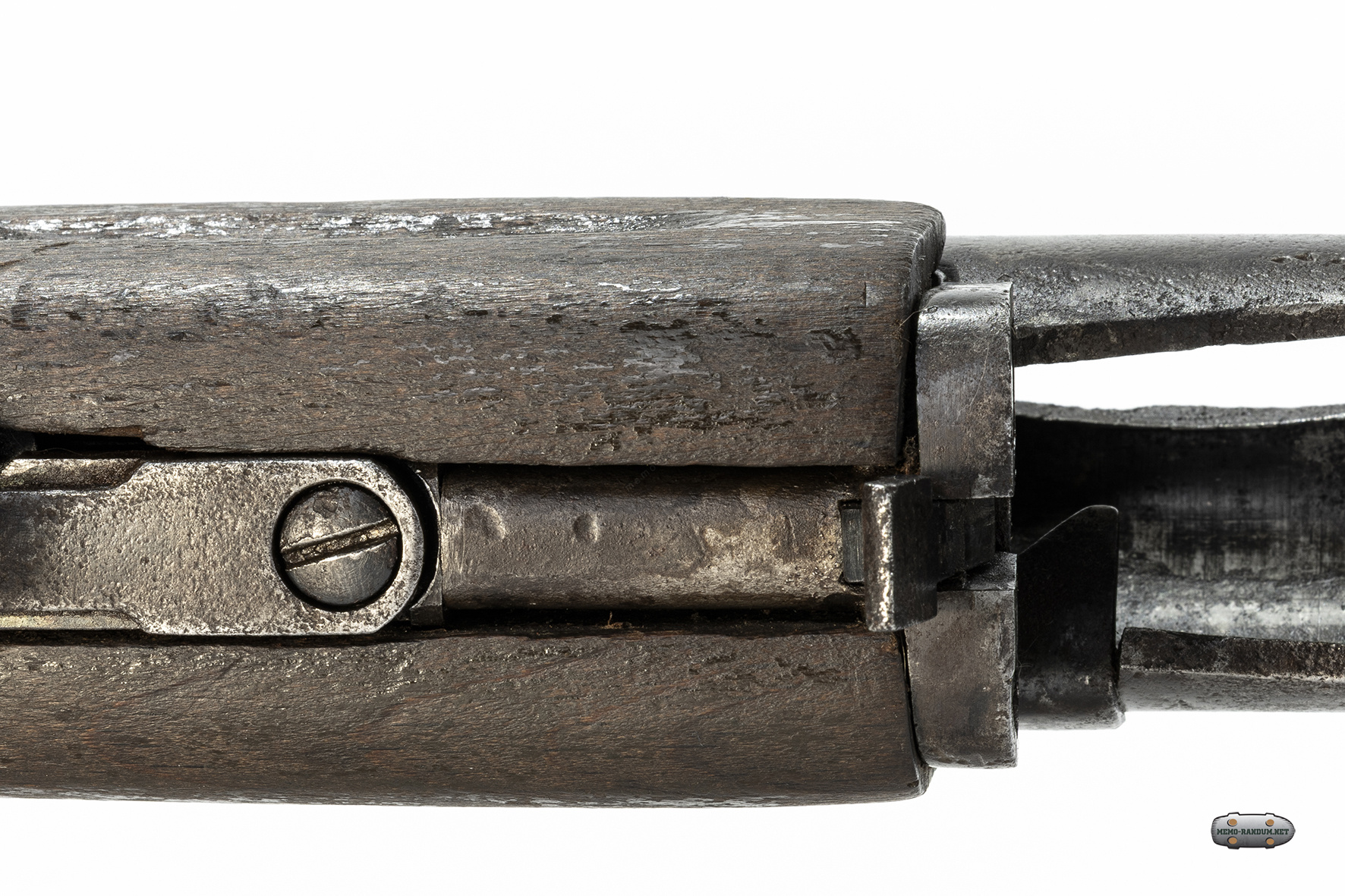

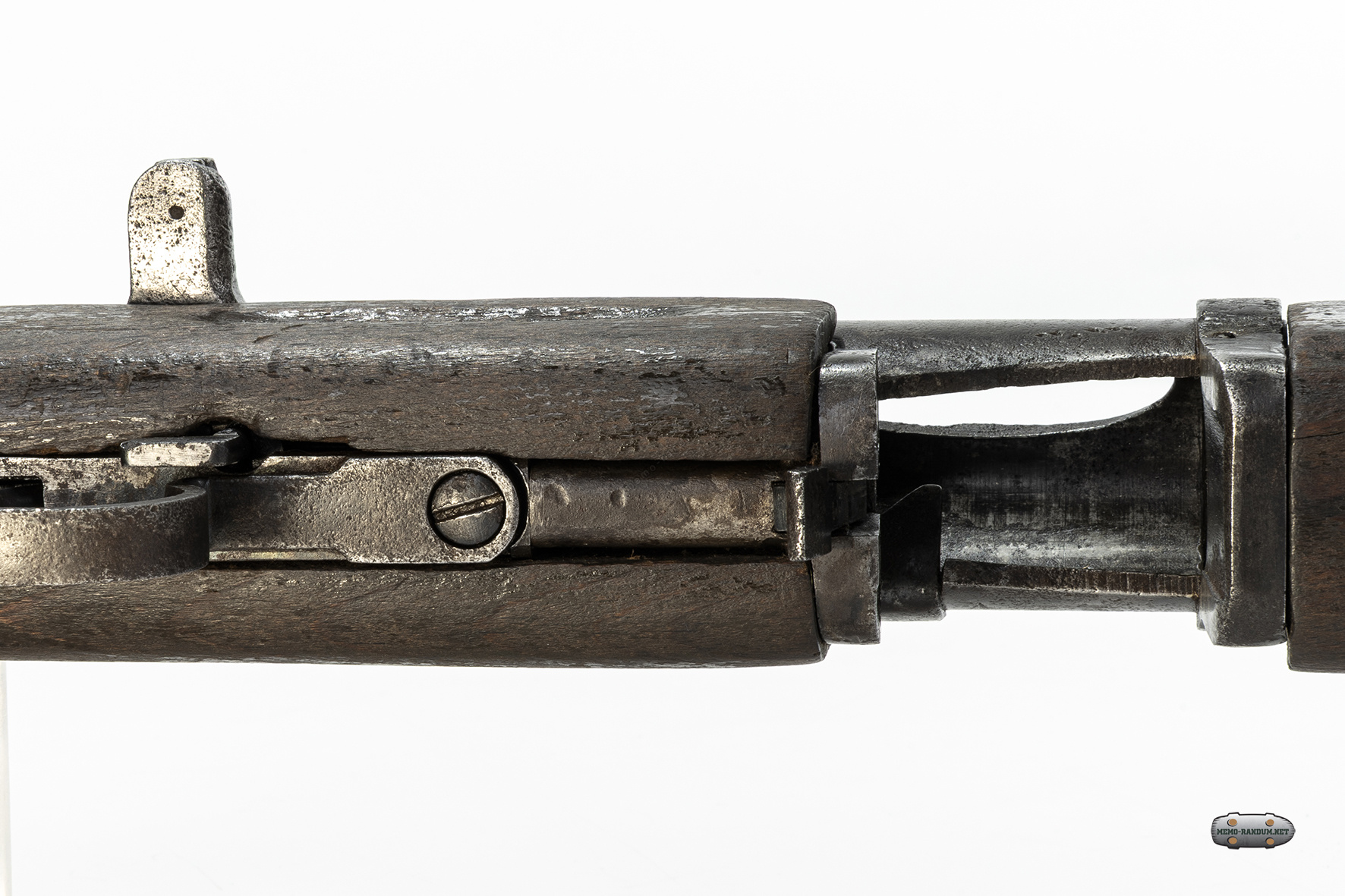

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде.место крепления ложа к коробке

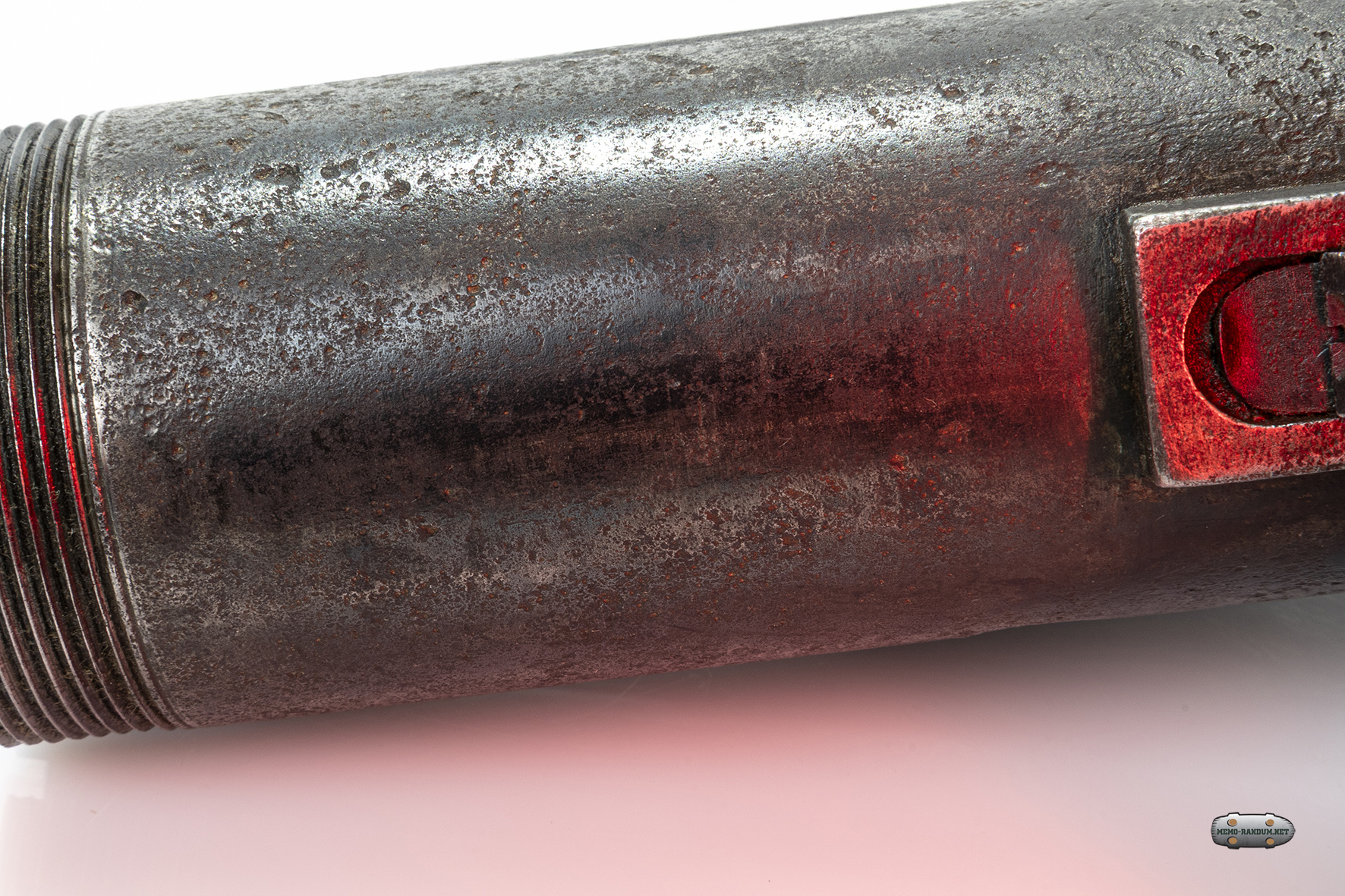

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. инфрокрасная подсветка для обнаружения серийного номера и года

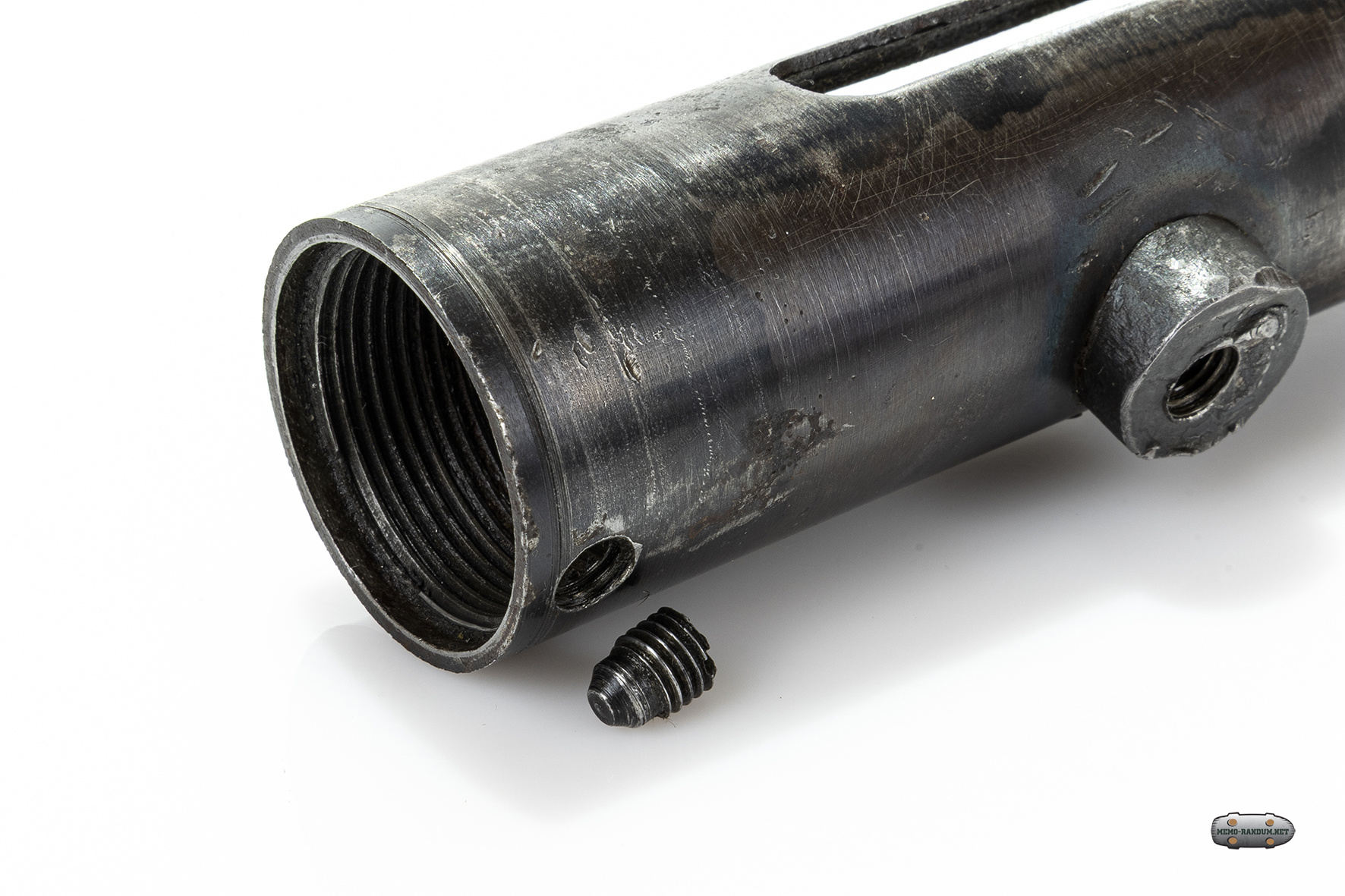

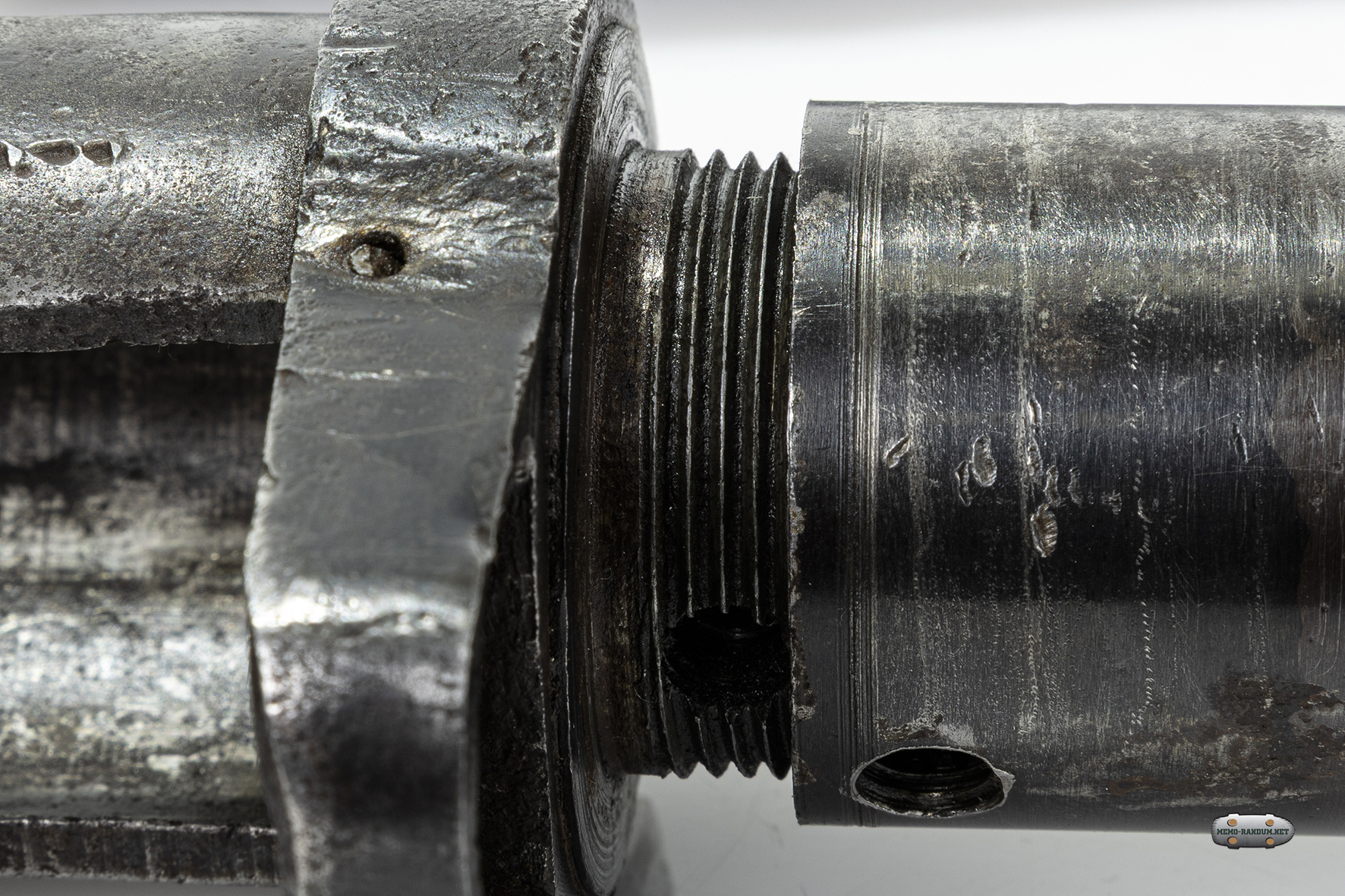

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде.резьбя на кожухе и стопорный винт

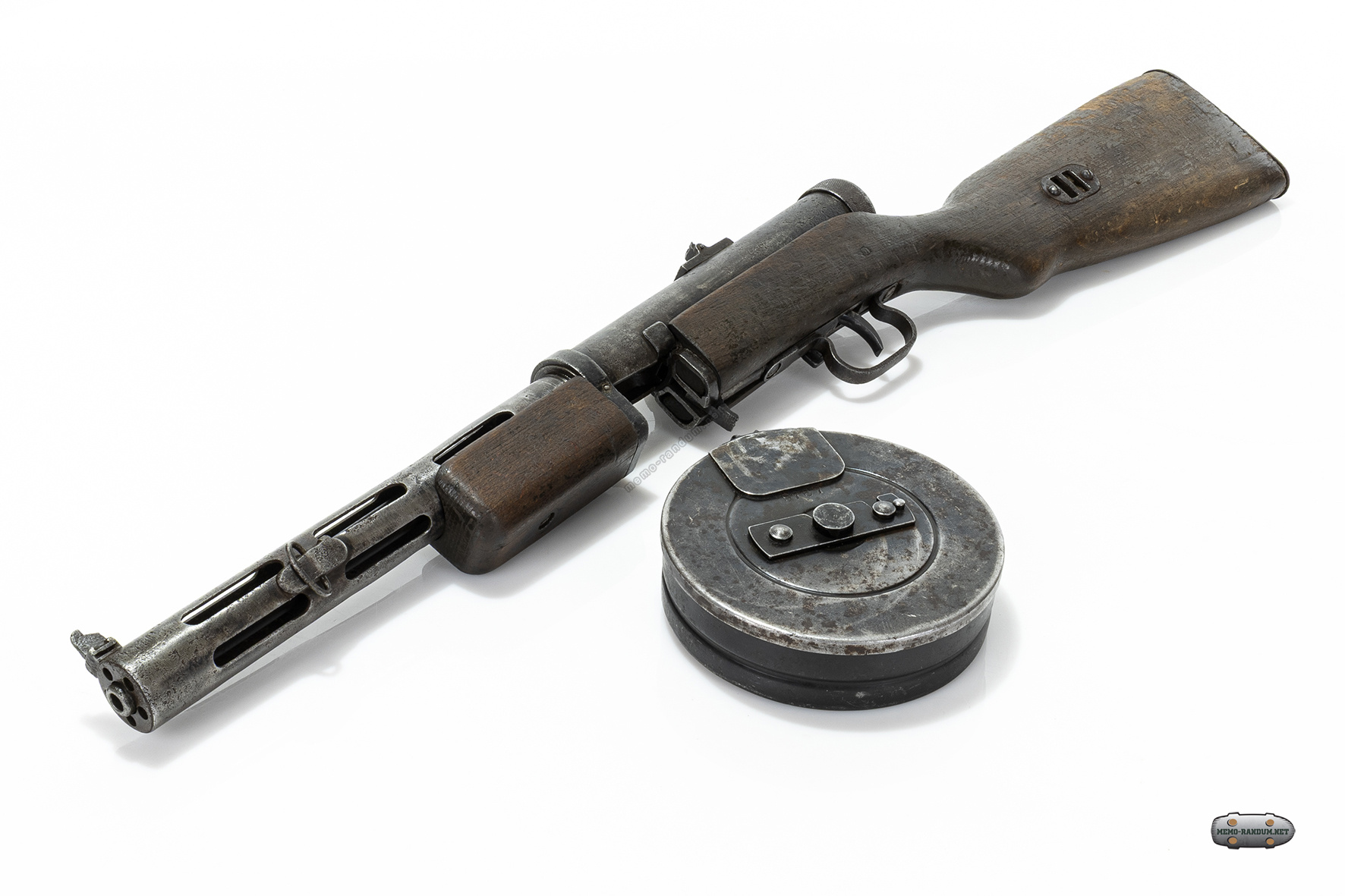

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. общий вид слева барабан рядом

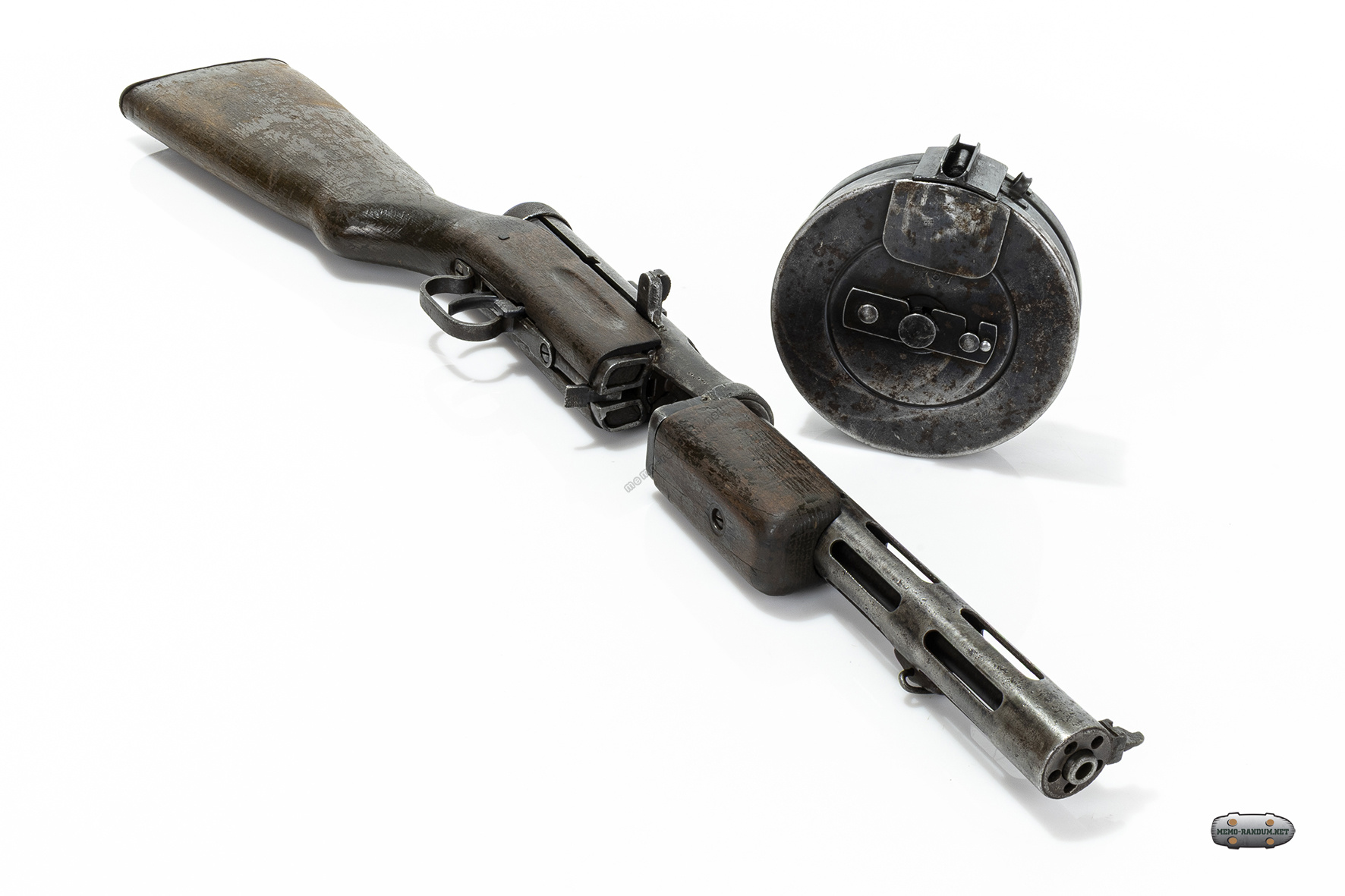

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. общий вид справа барабан отстегнут

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. общий вид. лежит на светлой поверхности

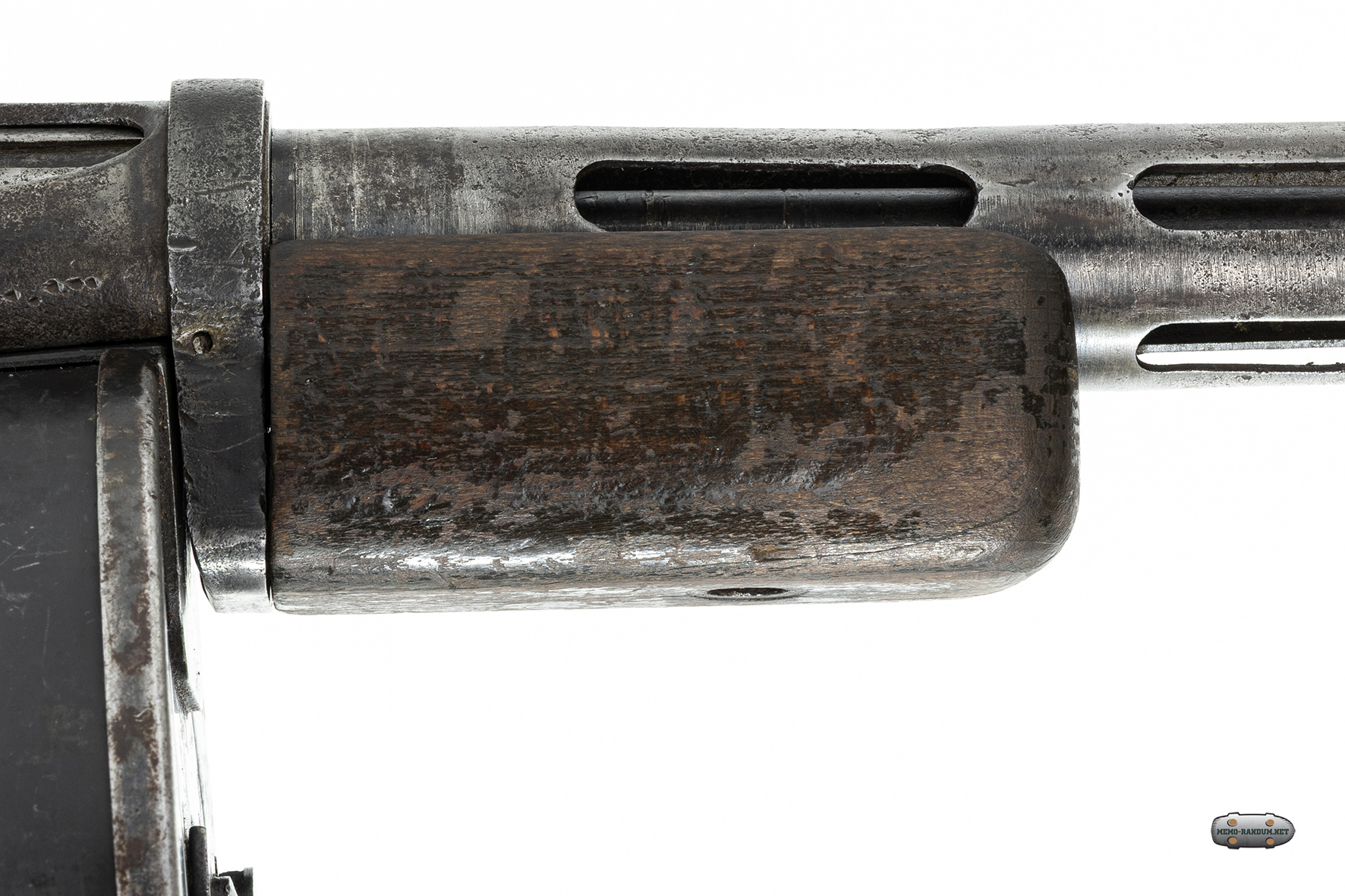

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. вид на цевье крупно

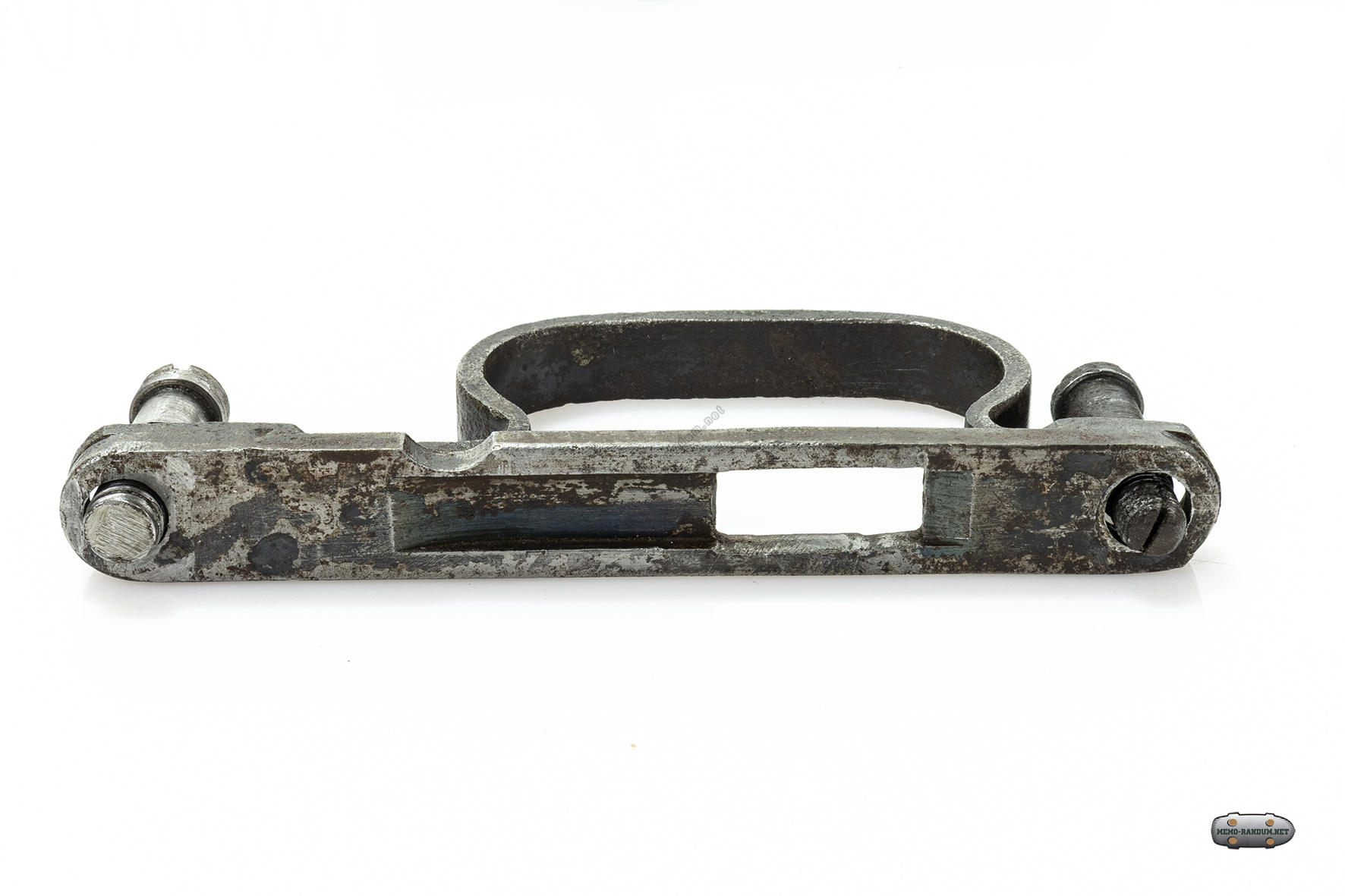

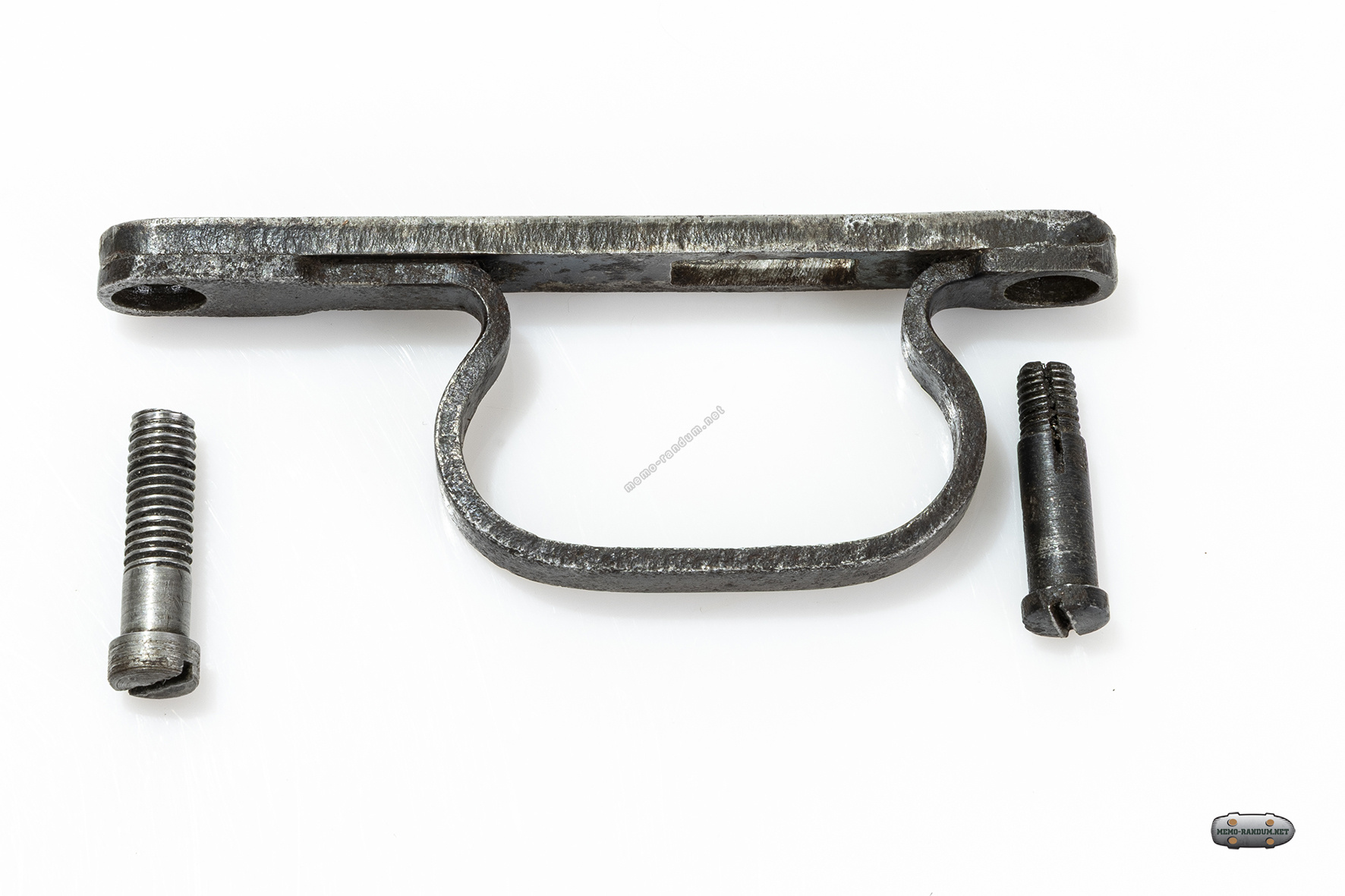

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. скоба с винтами

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. скоба с винтами вид с внутренней стороны

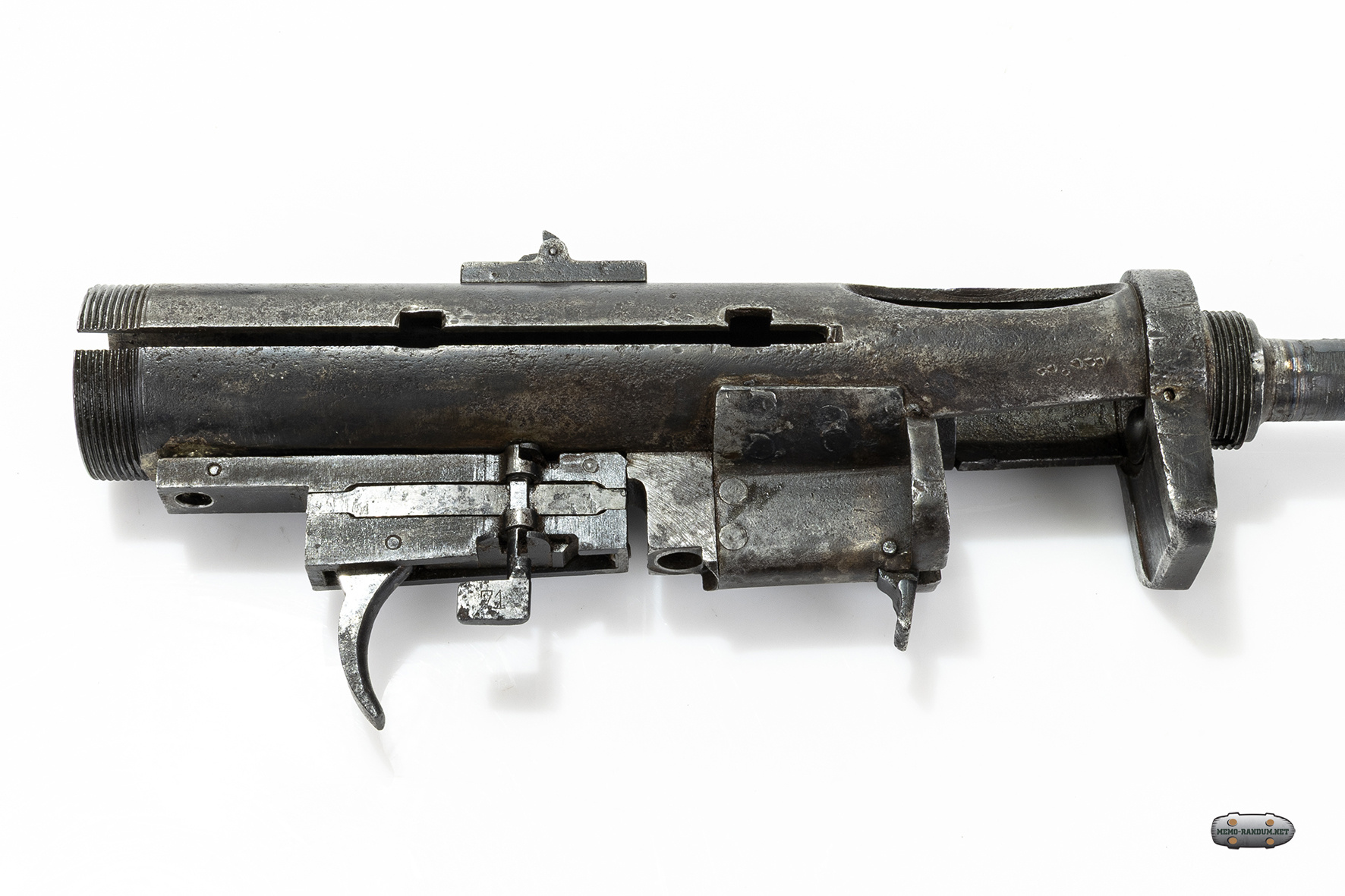

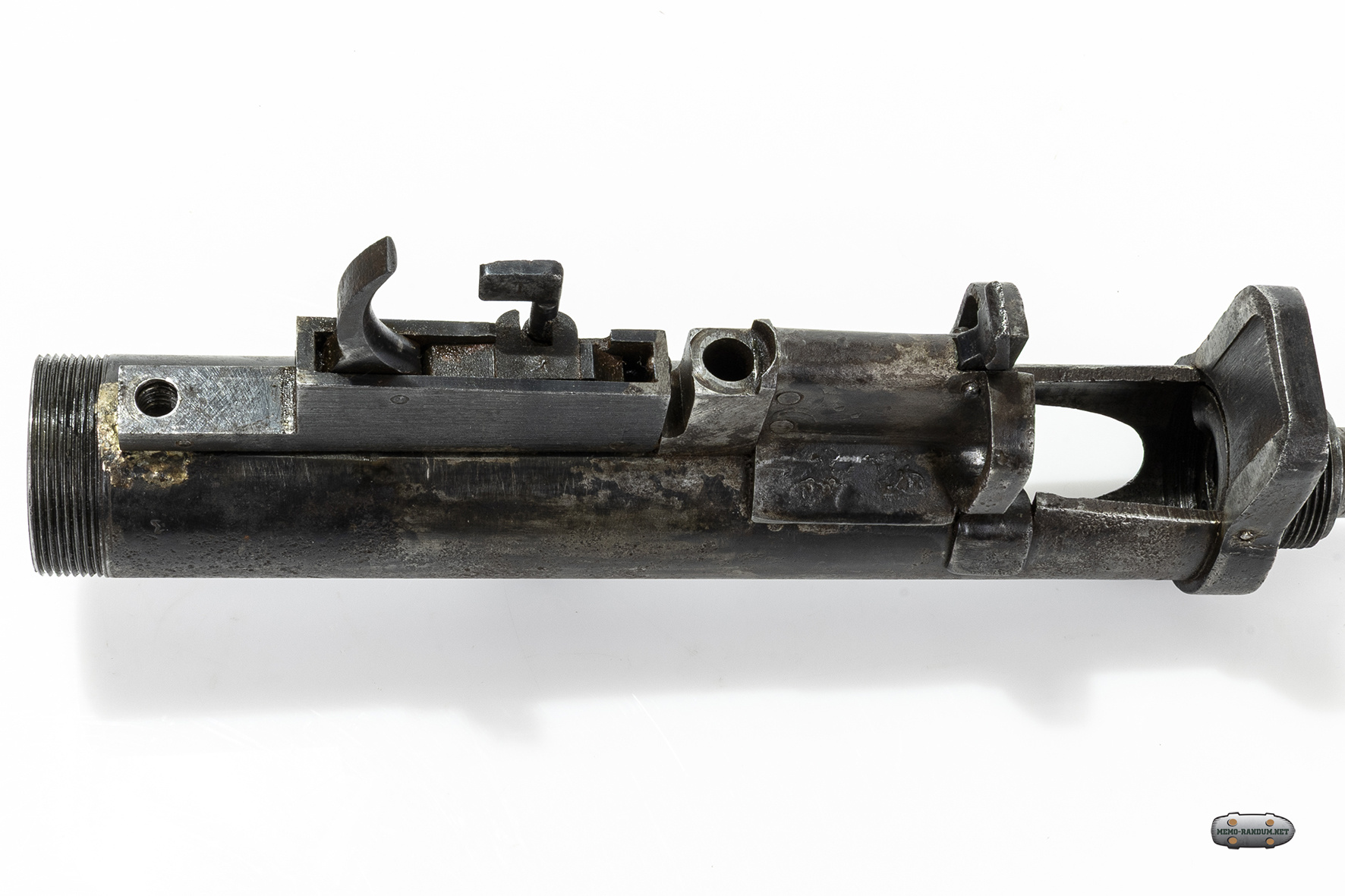

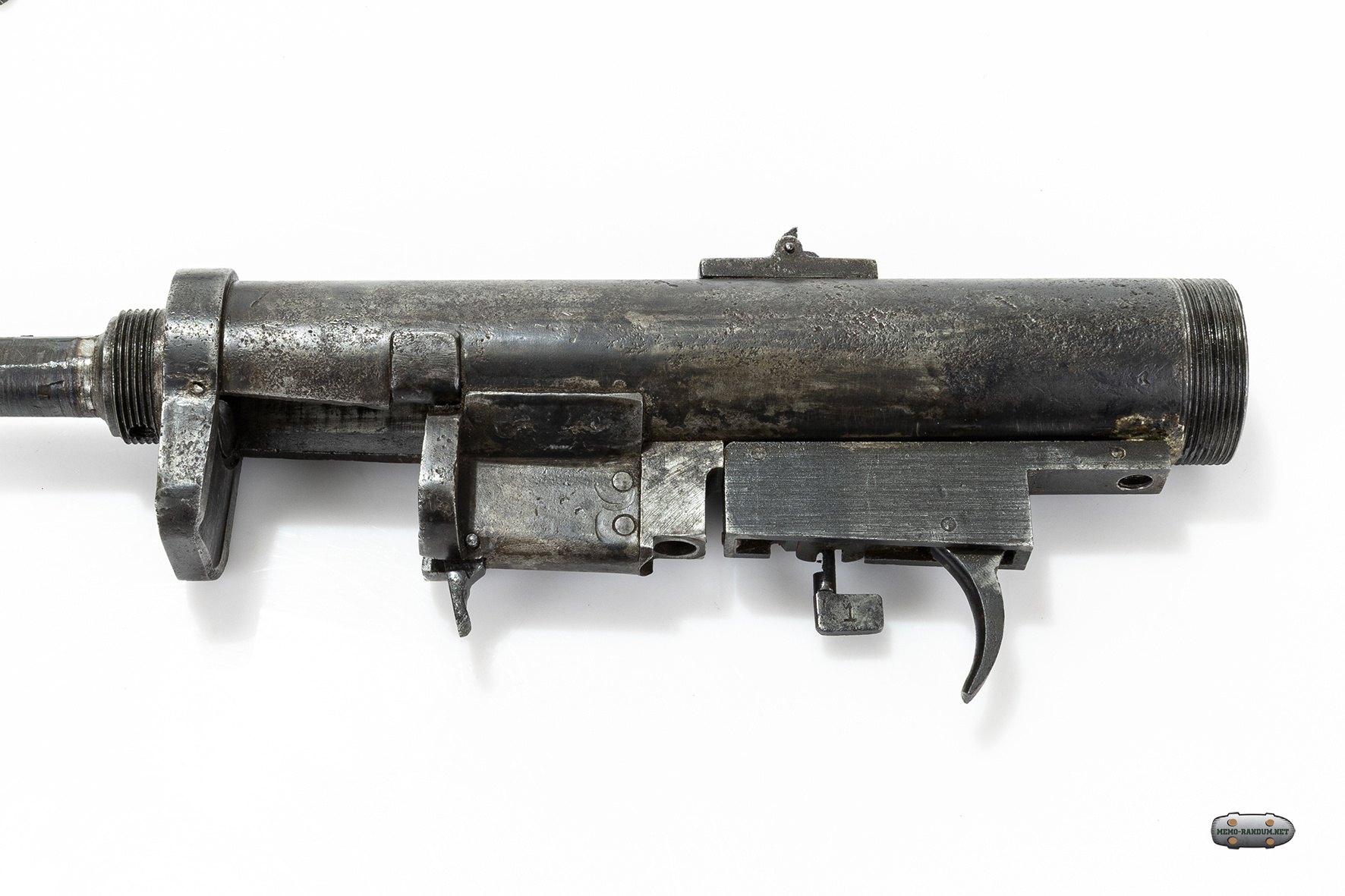

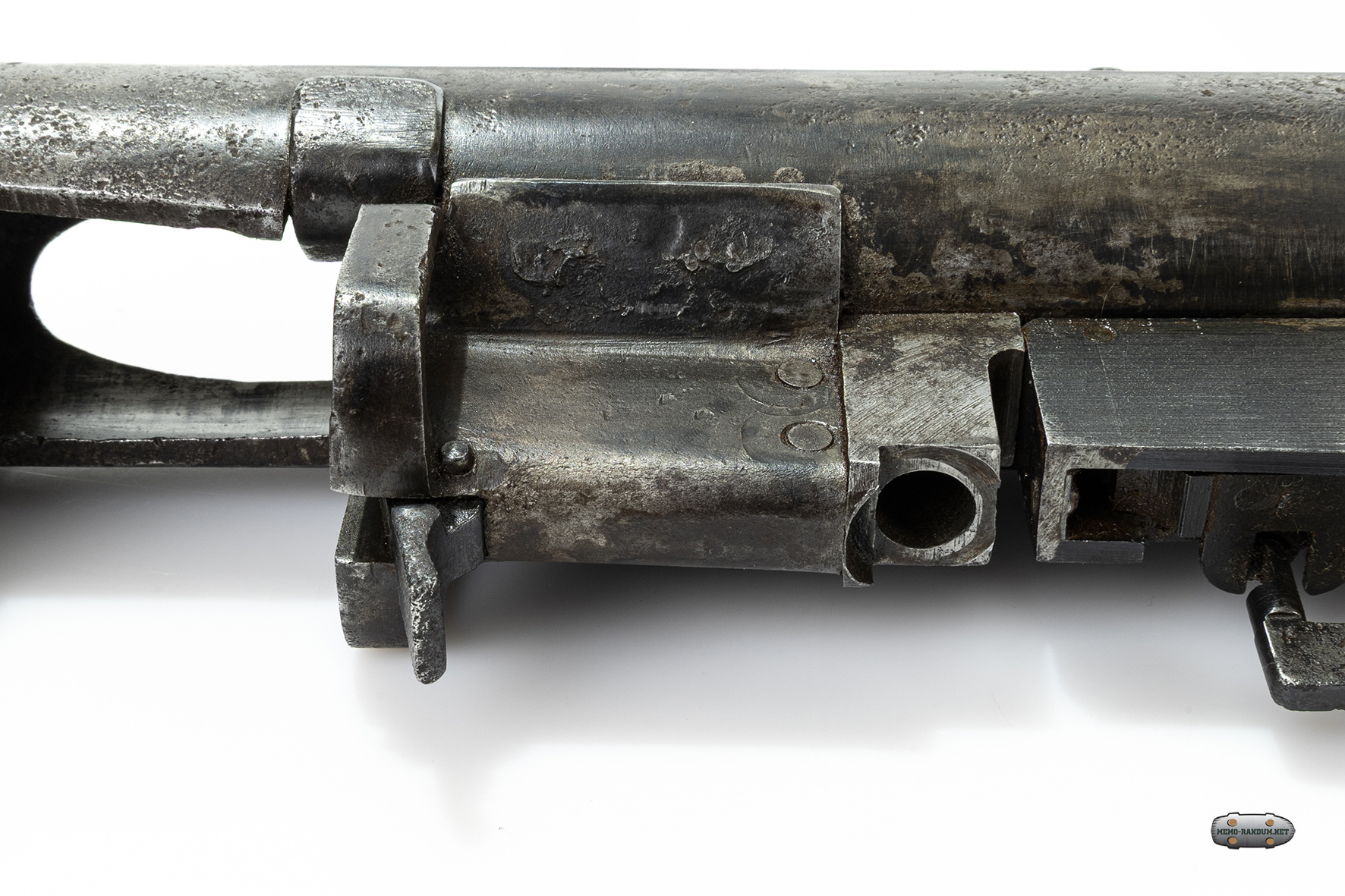

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. вид на коробку с усм слева

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. вид на коробку с усм снизу

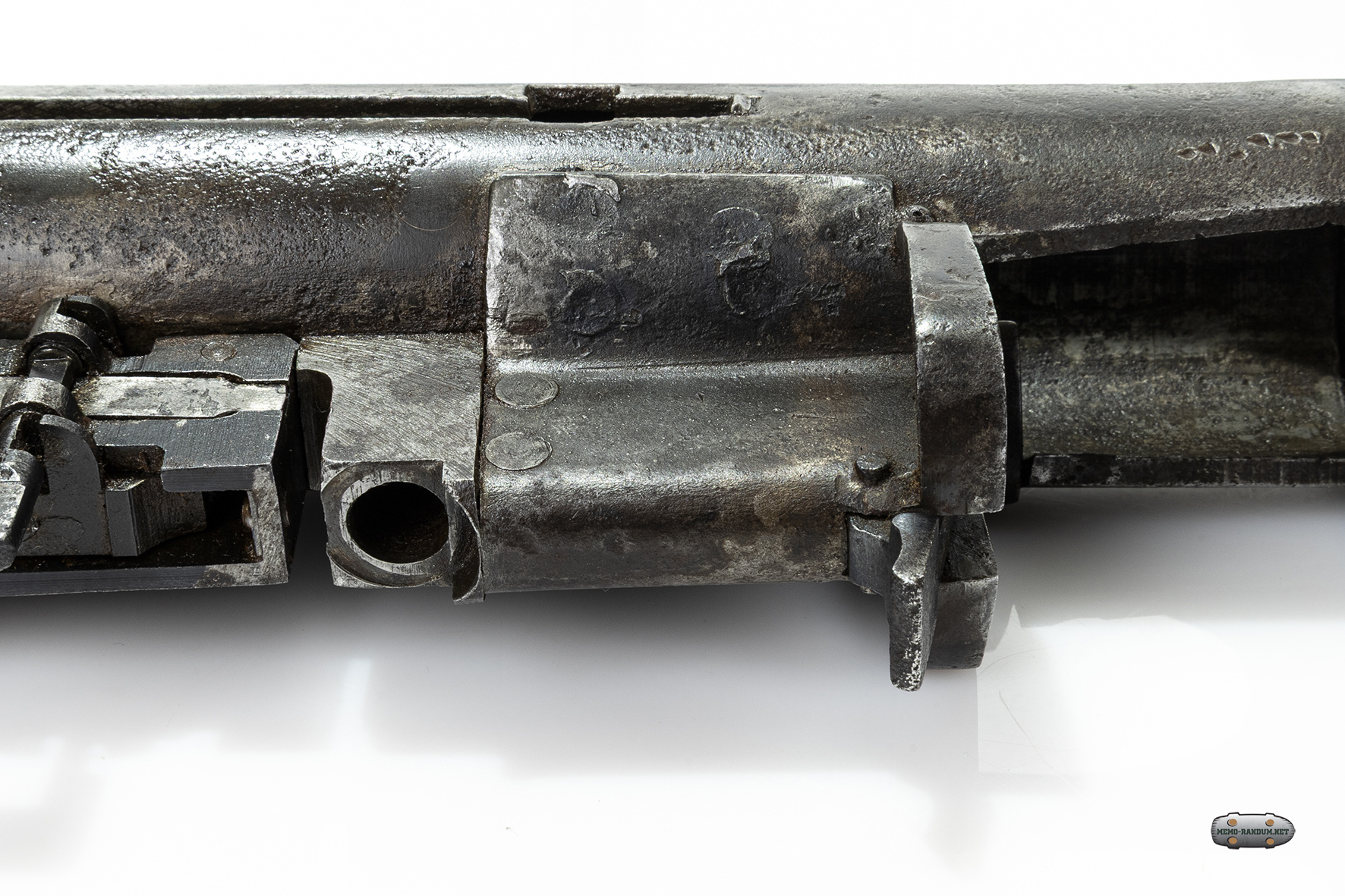

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. вид на коробку с усм справа

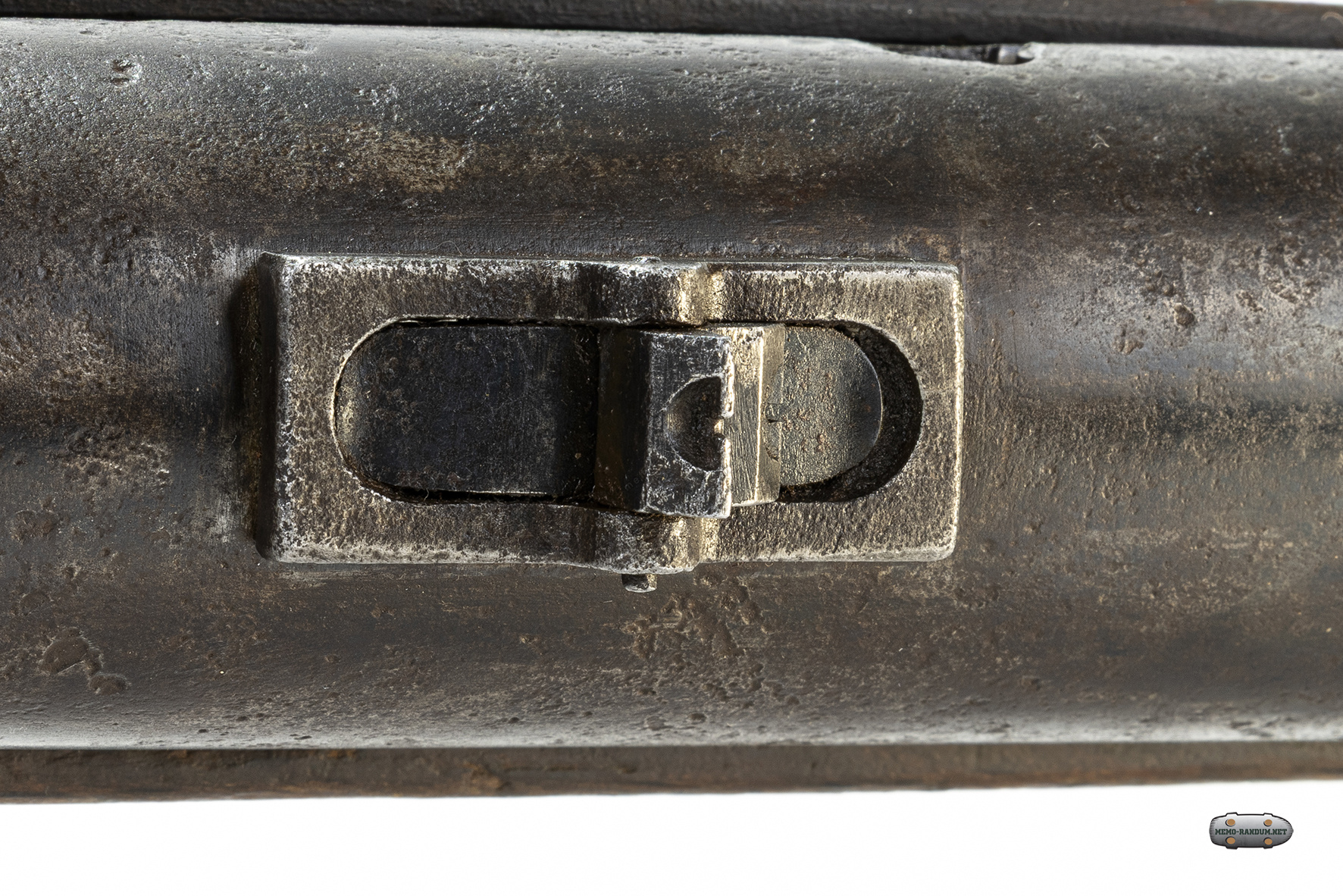

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. защелка магазина крупно

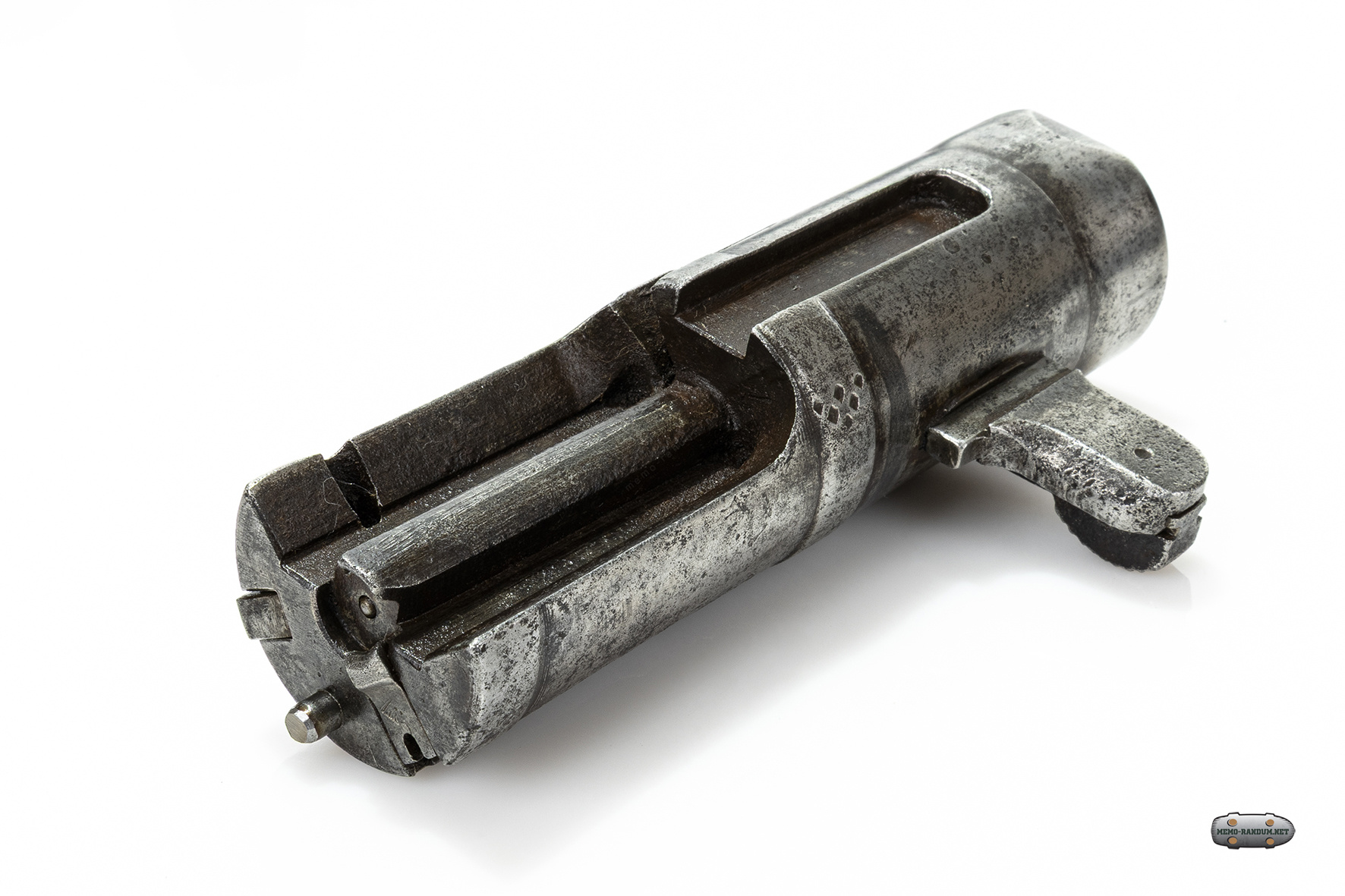

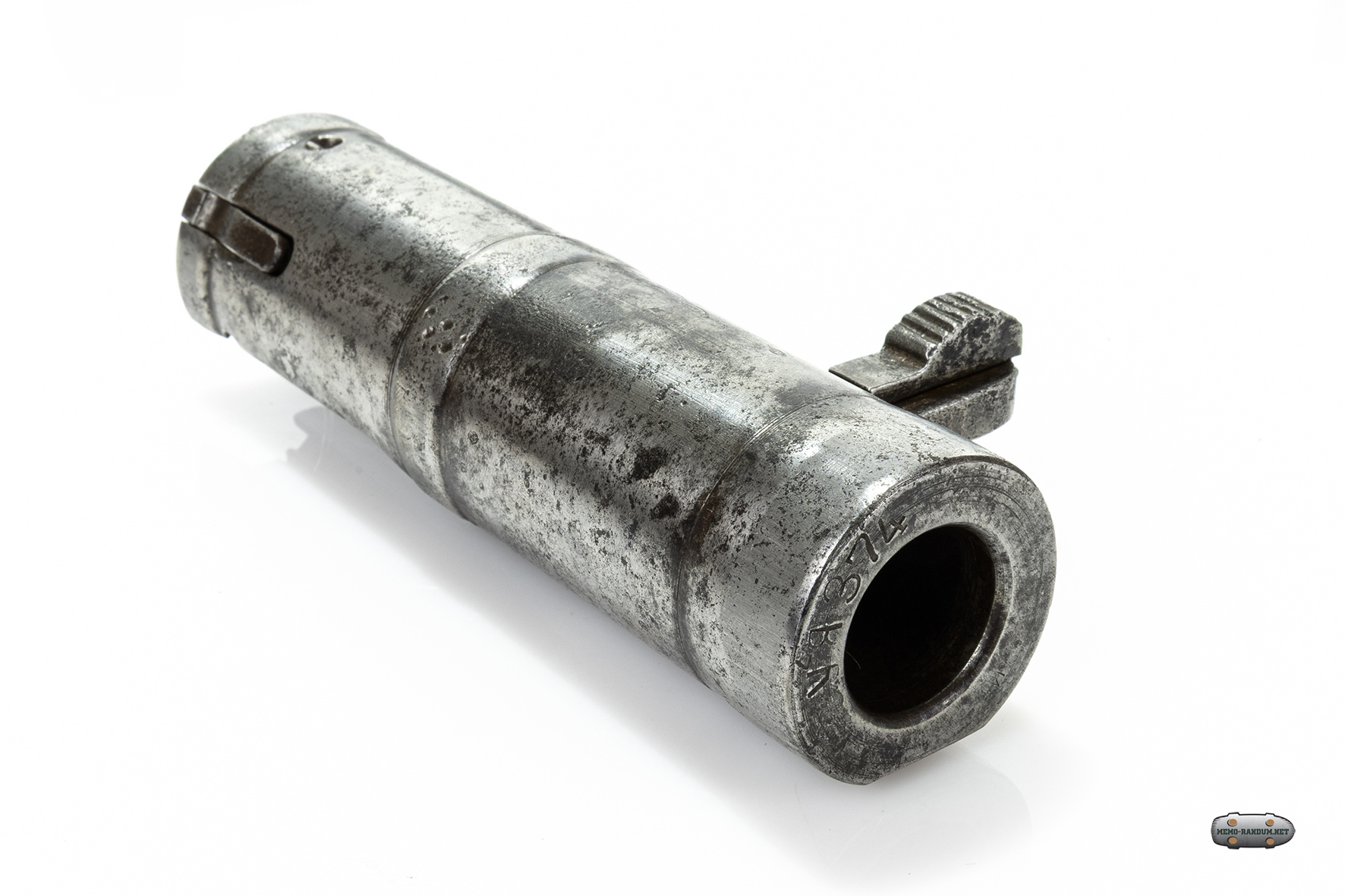

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. затвор вид снизу

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. затвор тыльная часть

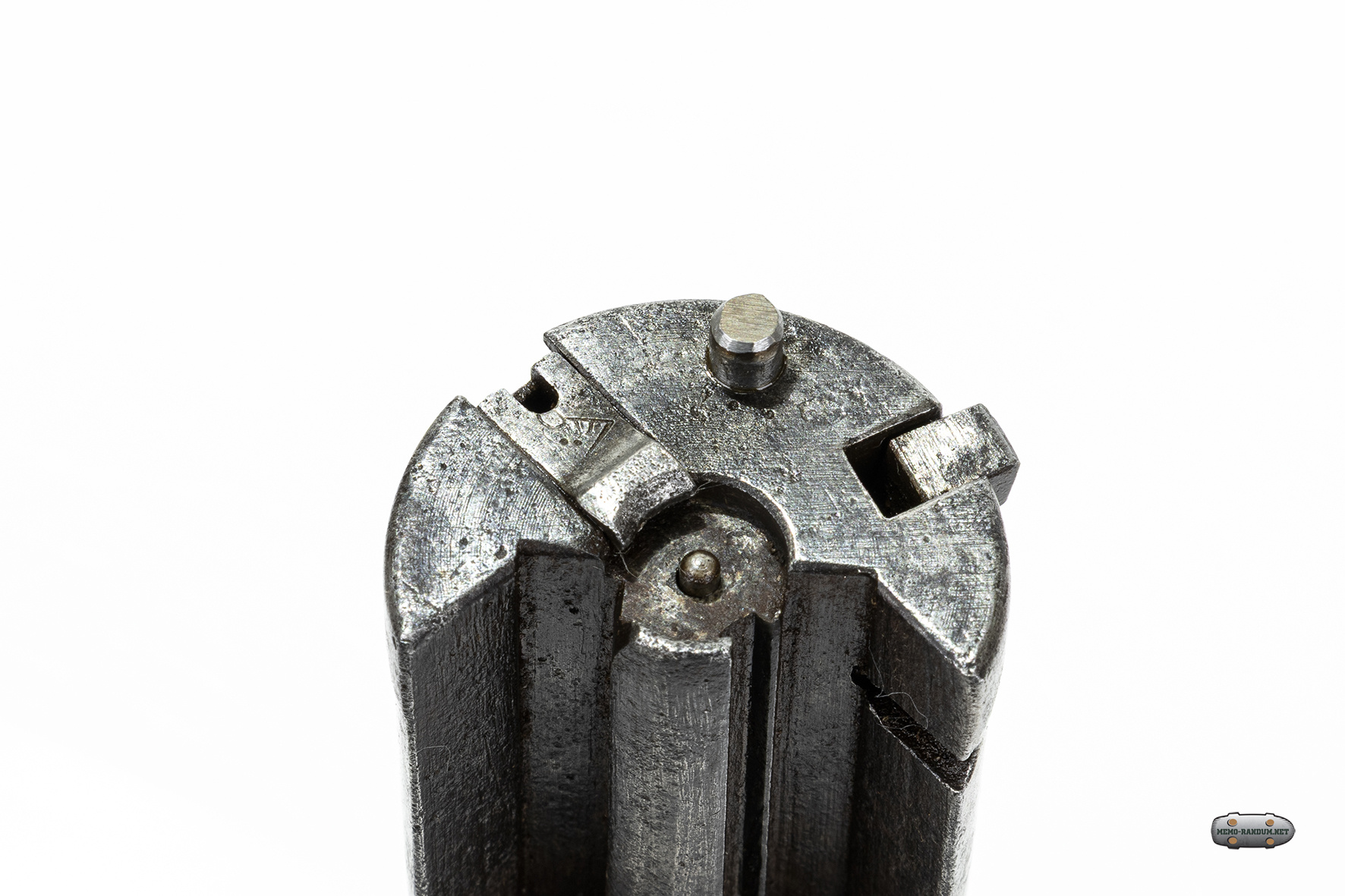

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. зеркало затвора с клеймом

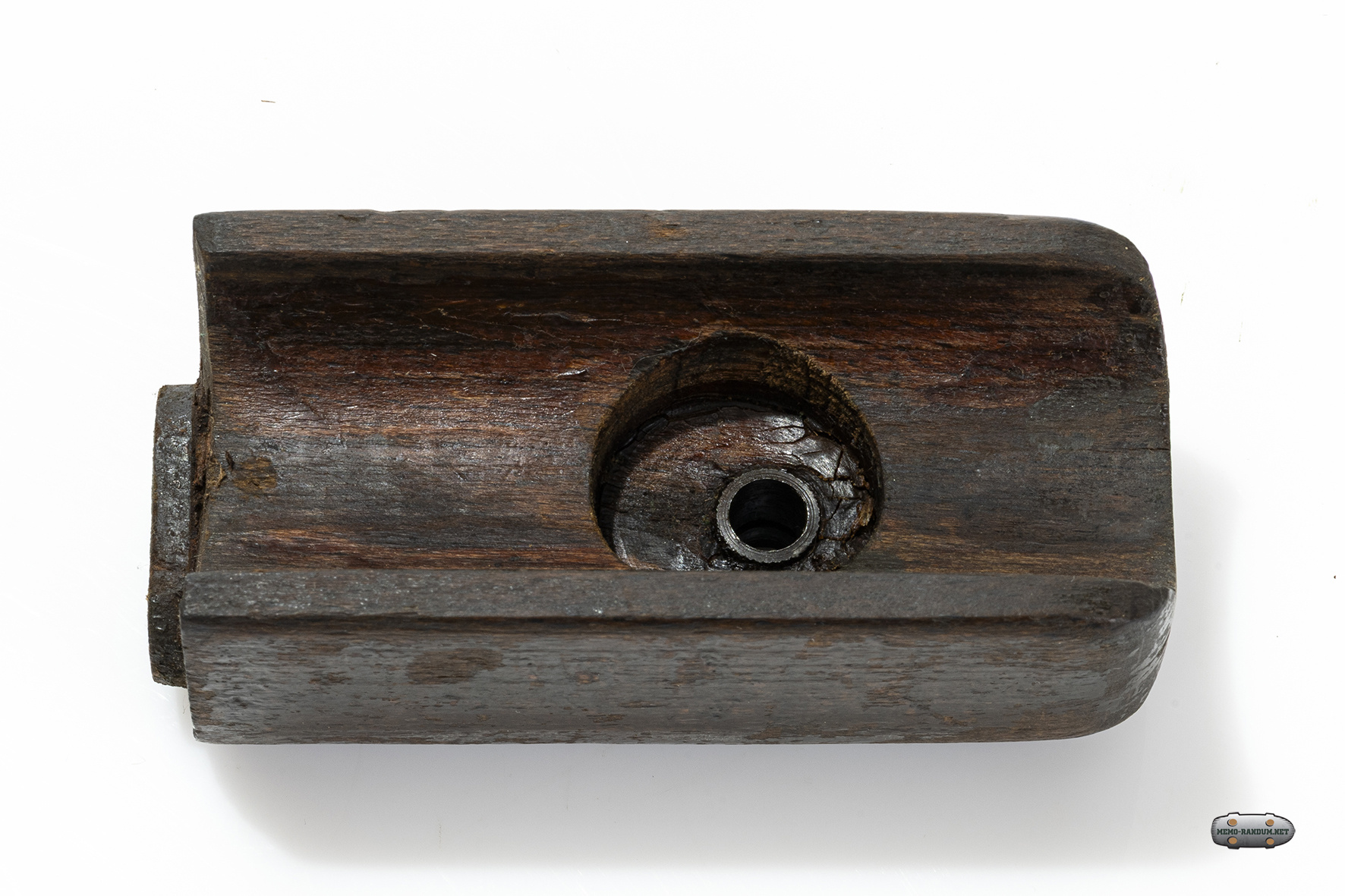

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. цевье вид изутри

Обзор и детальные фотографии пистолета-пулемёта ППД 40.

Пистолет-пулемёт ППД 40, 1942 года. вид справа

Пистолет-пулемет Дегтярева образца 1940 года (ППД-40), выпущенный в блокадном Ленинграде, — это не просто штатное оружие Красной армии, а символ стойкости города и его промышленности.

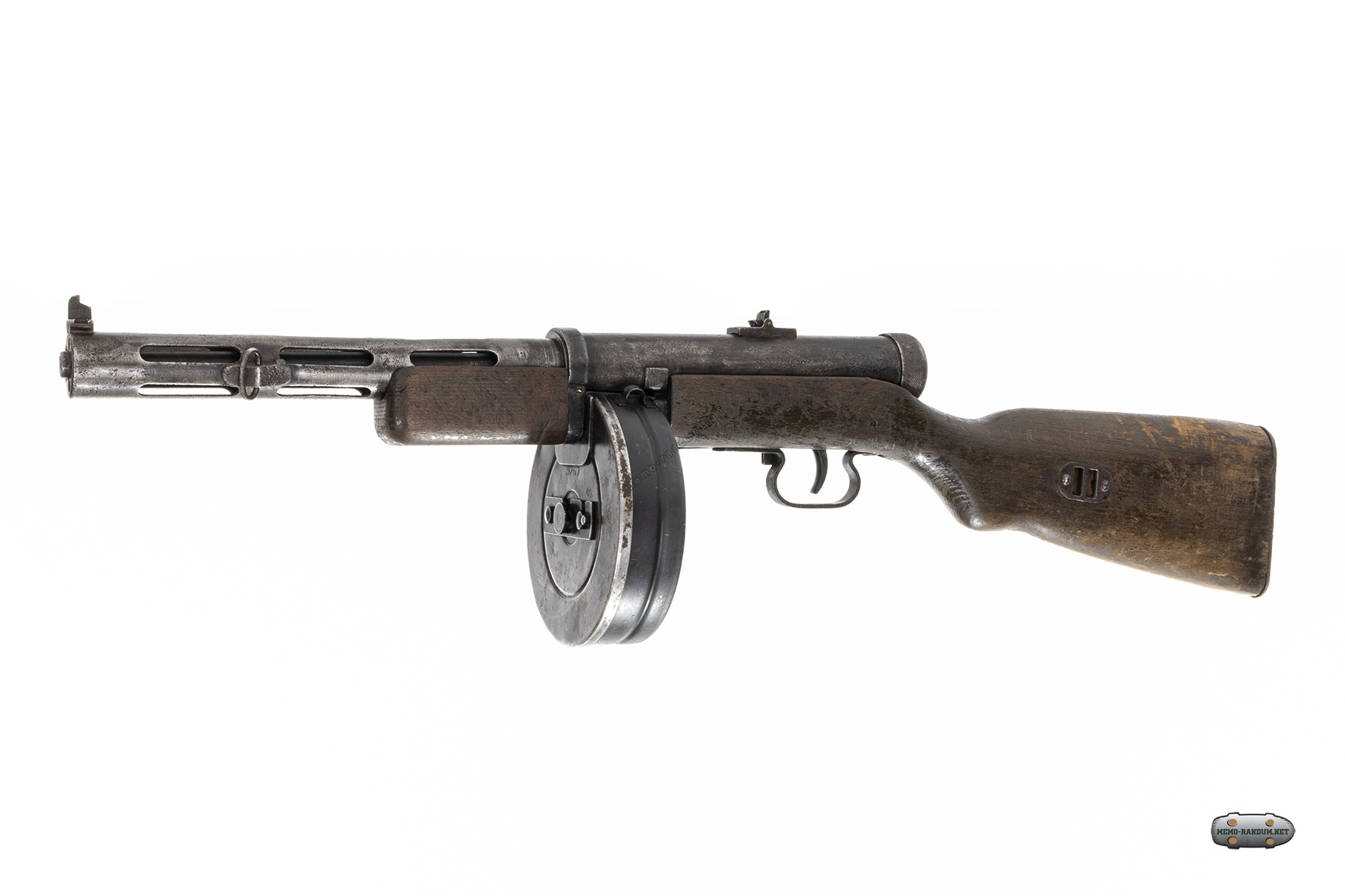

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. вид слева

ППД-40 был призван решить проблему нехватки автоматического оружия, выявленную в ходе советско-финской войны. Однако его производство было сложным и дорогим. С началом Великой Отечественной войны и эвакуацией многих заводов, в конце 1941 года серийный выпуск ППД был официально прекращен в пользу более технологичного ППШ-41. Но в осажденном Ленинграде производство ППД продолжалось по собственной инициативе фронта и флота, так как потребность в оружии была критической, а наладить выпуск новой модели в условиях блокады было невозможно.

ППД 40 Блокадной сборки

Главной особенностью представленного экспоната является "родное" дерево с проточкой под пальцы на правой стороне. Эта особенность характерна только для завода им.Кулакова, предположительно работа мастерской непосредственно на заводе. Другие заводы получали дерево с завода №162, а позднее лесотехнической академии. Дерево имеет характерный темный лак, встречающийся только на ленинградских пистолет-пулеметах.

Особенности и упрощения "блокадной" версии

Официальный ППД-40 уже имел упрощения по сравнению с ранними версиями: часть деталей изготавливалась штамповкой, а не фрезерованием . В блокадном Ленинграде же в ход шли любые доступные ресурсы, что приводило к уникальным конструктивным решениям:

Стволы из винтовок: В городе остро не хватало стволов. Их изготавливали из стволов учебных винтовок и пулеметов «Максим». Из одного винтовочного ствола получалось три ствола для ППД.(Данная информация подтверждена на уровне архивных исследований. Образцы с такими стволами не были найдены поисковиками и нет подтверждения нахождения подобных ППД в музейных фондах)
Упрощенные детали: В условиях дефицита заводы были вынуждены максимально упрощать технологию. Конкретно представленный образец имеет максимальные упрощения, по сравнению с продукцией других ленинградских заводов.
"Кронштадтский" вариант: Существовала даже попытка наладить выпуск упрощенной конструкции ППД на заводе в Кронштадте, но она была прервана авиаударом.

неполная разборка ППД 40

Заводы-изготовители и клейма в Ленинграде

Производством ППД в блокадном городе занималось несколько предприятий.

Основные заводы:

Завод № 209 НКСП (им. Кулакова А.А.).
Завод № 7 НКВ (им. Фрунзе).
Филиал завода №7 в Волхове
Завод им. Воскова (эвакуированный в Ленинград Сестрорецкий инструментальный завод)
Завод № 181 НКСП (бывший «Двигатель»).

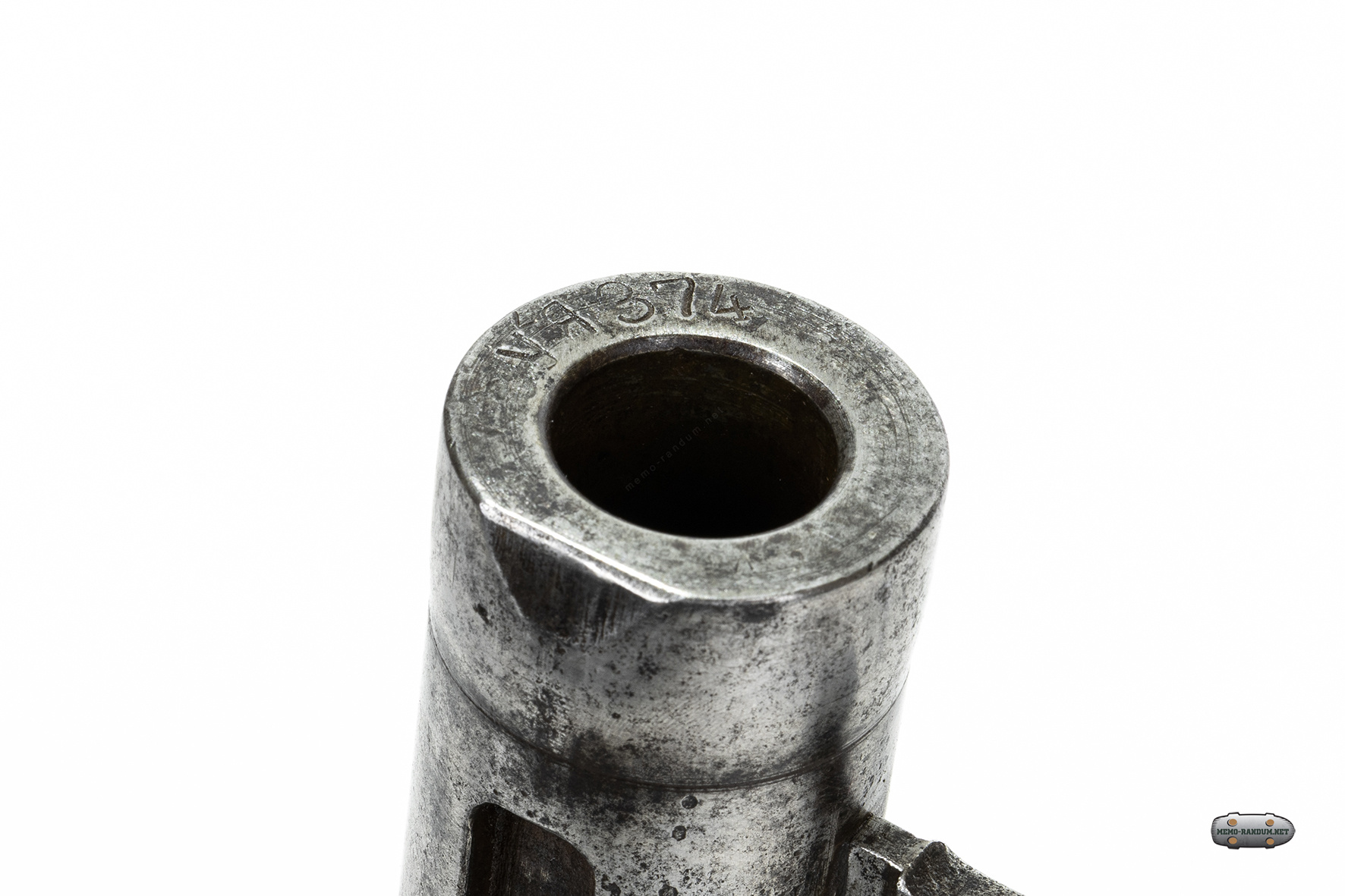

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде. затвор с тыльной стороны с серийным номером

Затвор на представленном экземпляре не "родной". Это затвор с ППД-40 Ковровского производства выпуска сентября 1940-го года.

Особенности клейм и маркировки

Завод № 209 (Кулакова): Оружие этого завода имеет клеймо в виде «стрелки в треугольнике». На экземплярах 1941 года встречались и секторные, и перекидные прицелы.
Завод № 181 («Двигатель»): Производил ППД, как и другое оружие, для нужд фронта.

Пистолет-пулемёт ППД 40, 1942 года. Произведен в Блокадном Ленинграде.

Количество произведенных ППД-40

Общее количество произведенных в Ленинграде ППД-40 за период 1941–1943 годов оценивается по архивным документам приблизительно в 47606 единиц.

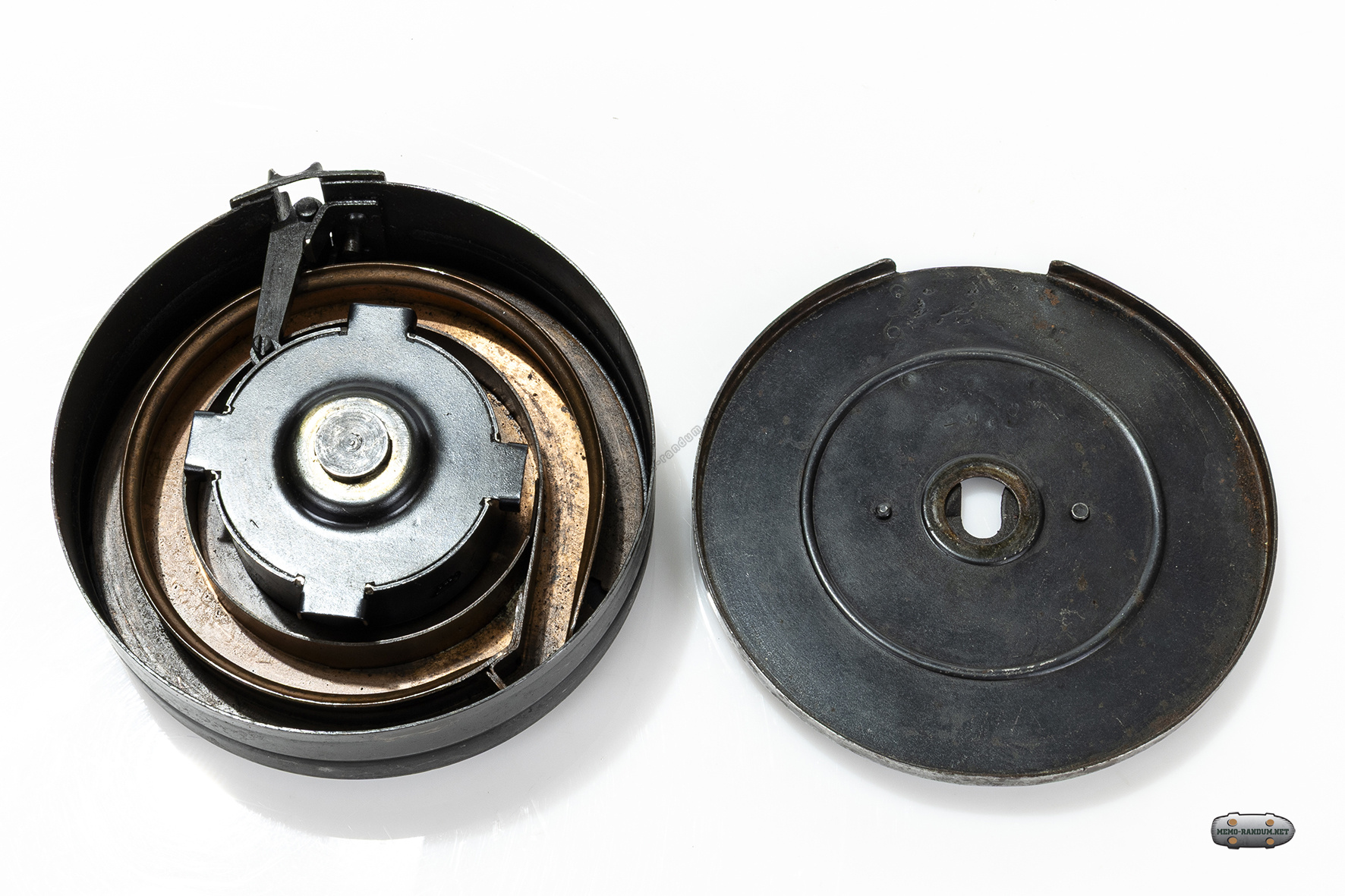

Оригинальный диск к ППД 40. в раскрытом виде
