Винтовка Штейр модель 1912/Steyr Model 1912

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

модель

Repetiergewehr M.14

Тип:

Винтовка с продольно-скользящим затвором. Место происхождения Германская империя / Австро-Венгрия

История применения:

Мексиканская революция, Первая Мировая Война. История производства: Разработано 1912 г. Производитель Steyr

Масса

3,97 кг

Длина

1245 мм

Длина ствола

736 мм

Патрон

7 × 57-мм маузер

база

изготавливались на базе Gewehr 98

Винтовка Штейр модель 1912/Steyr Model 1912

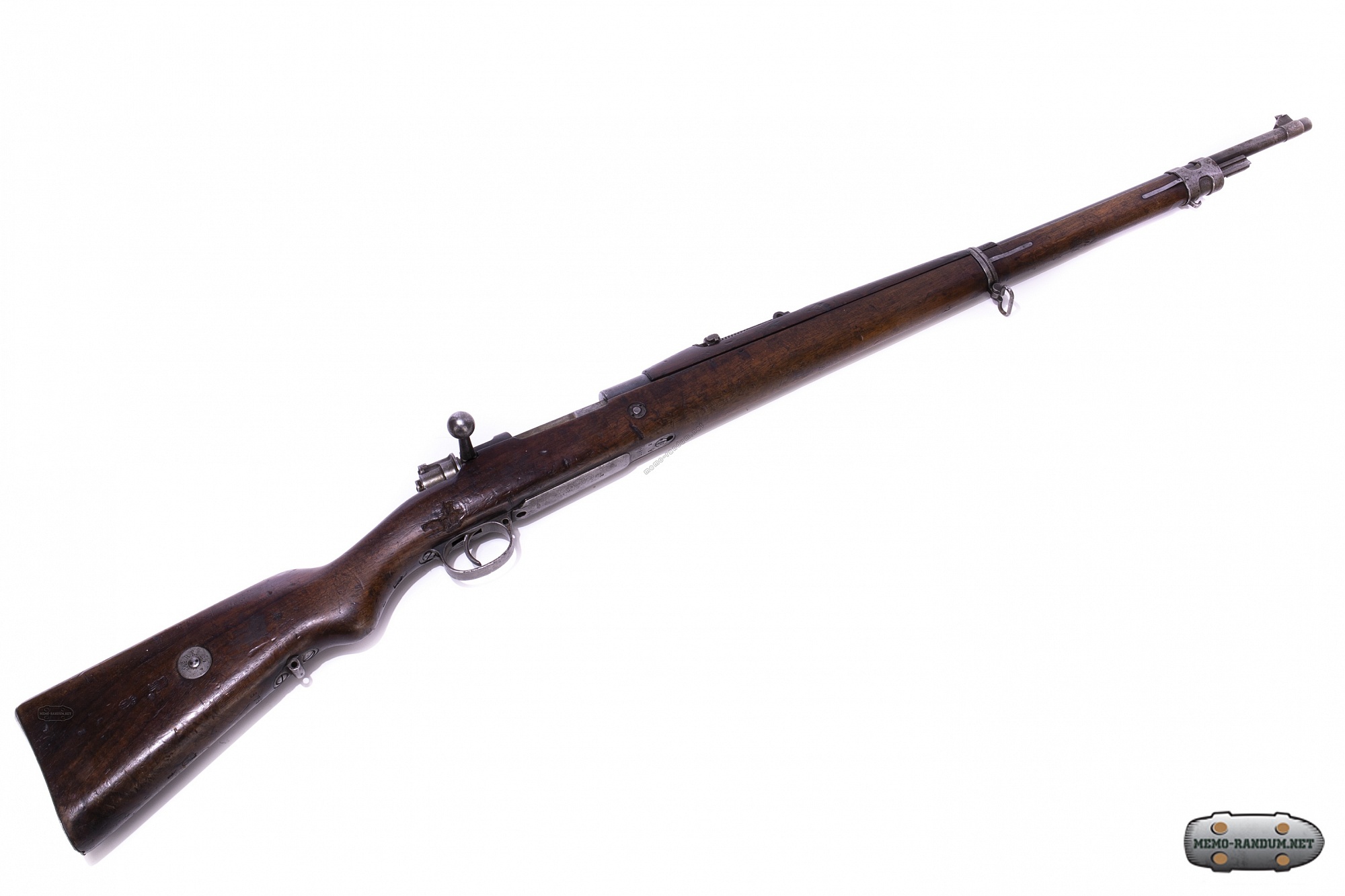

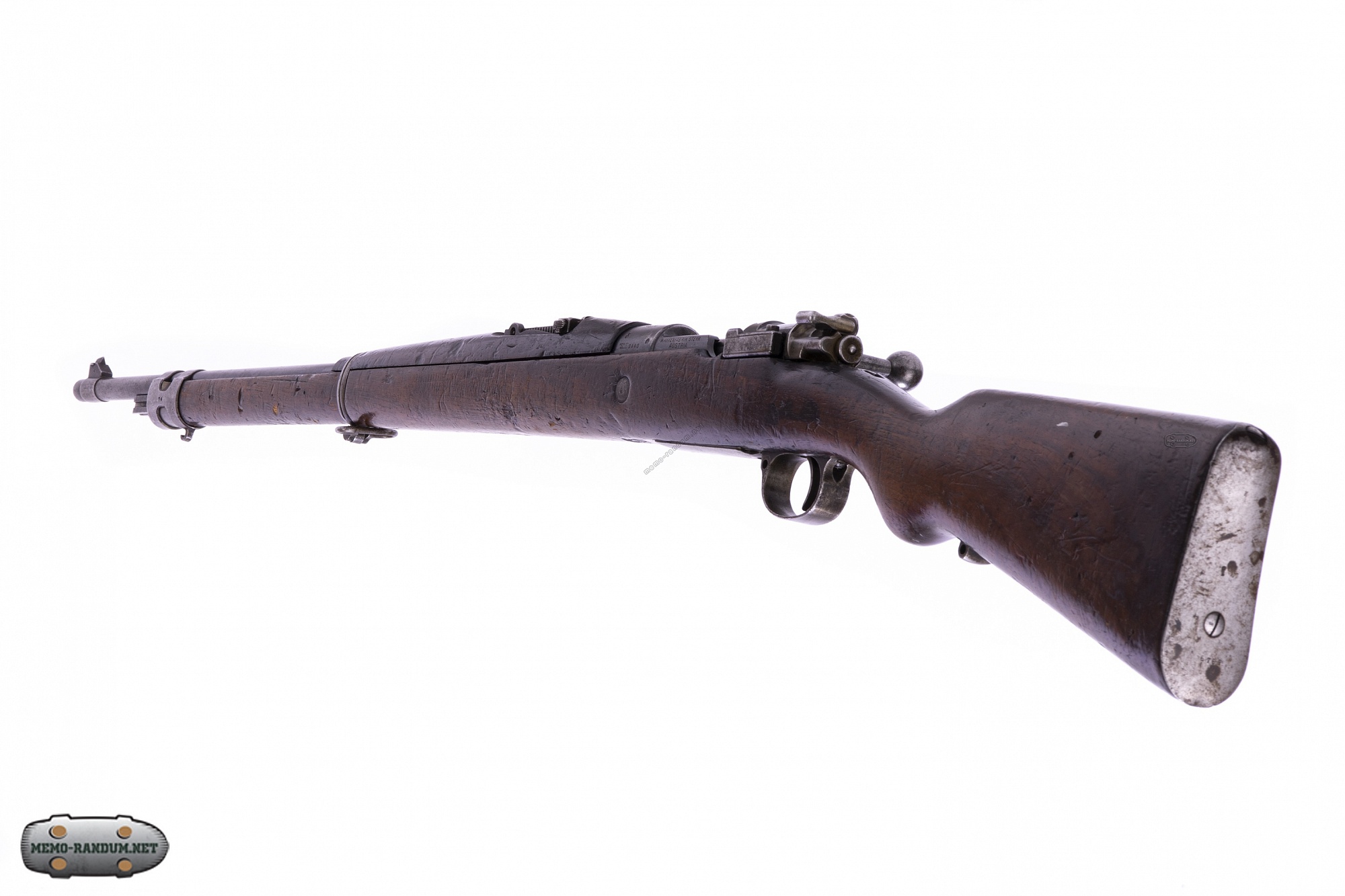

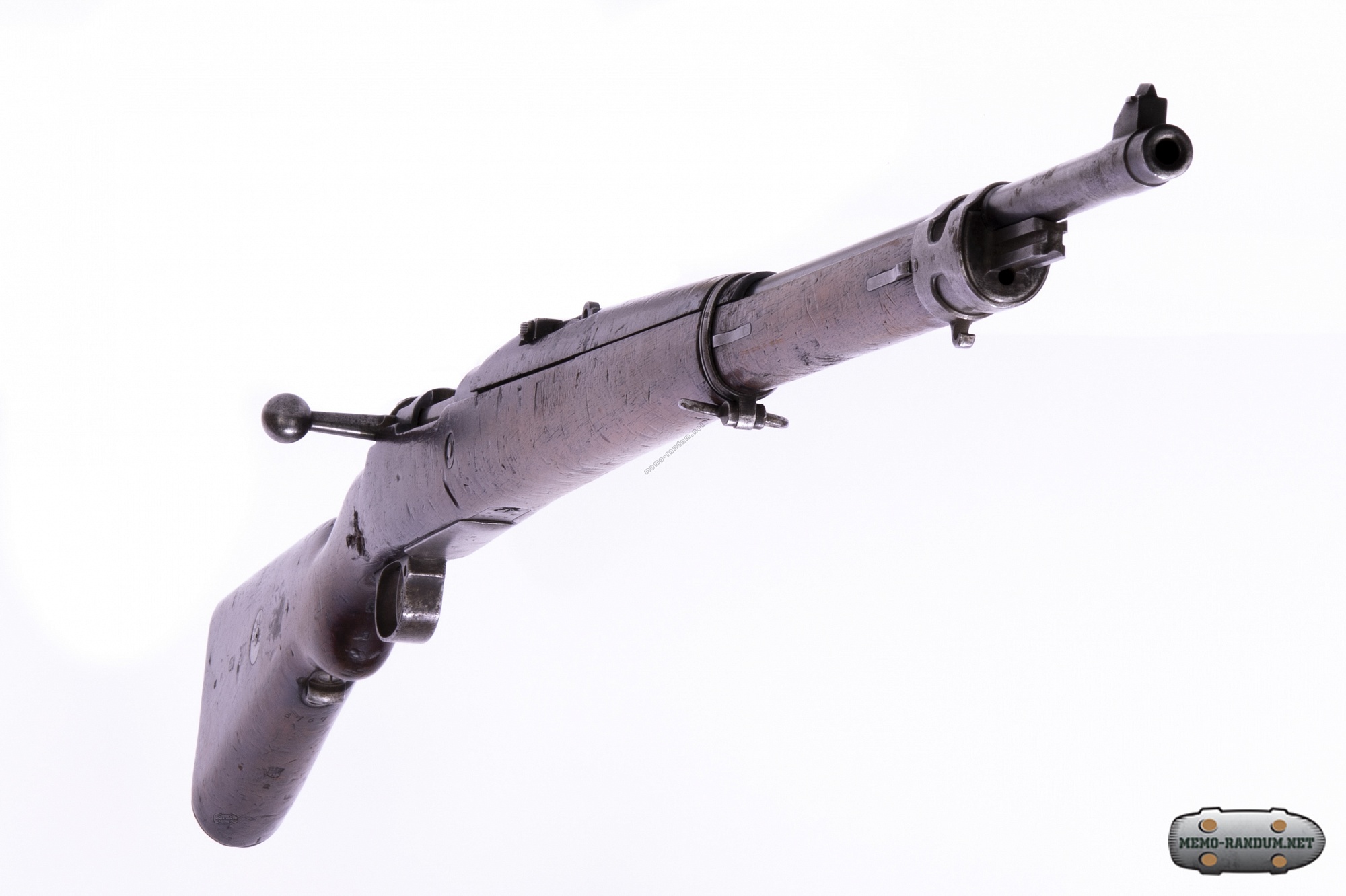

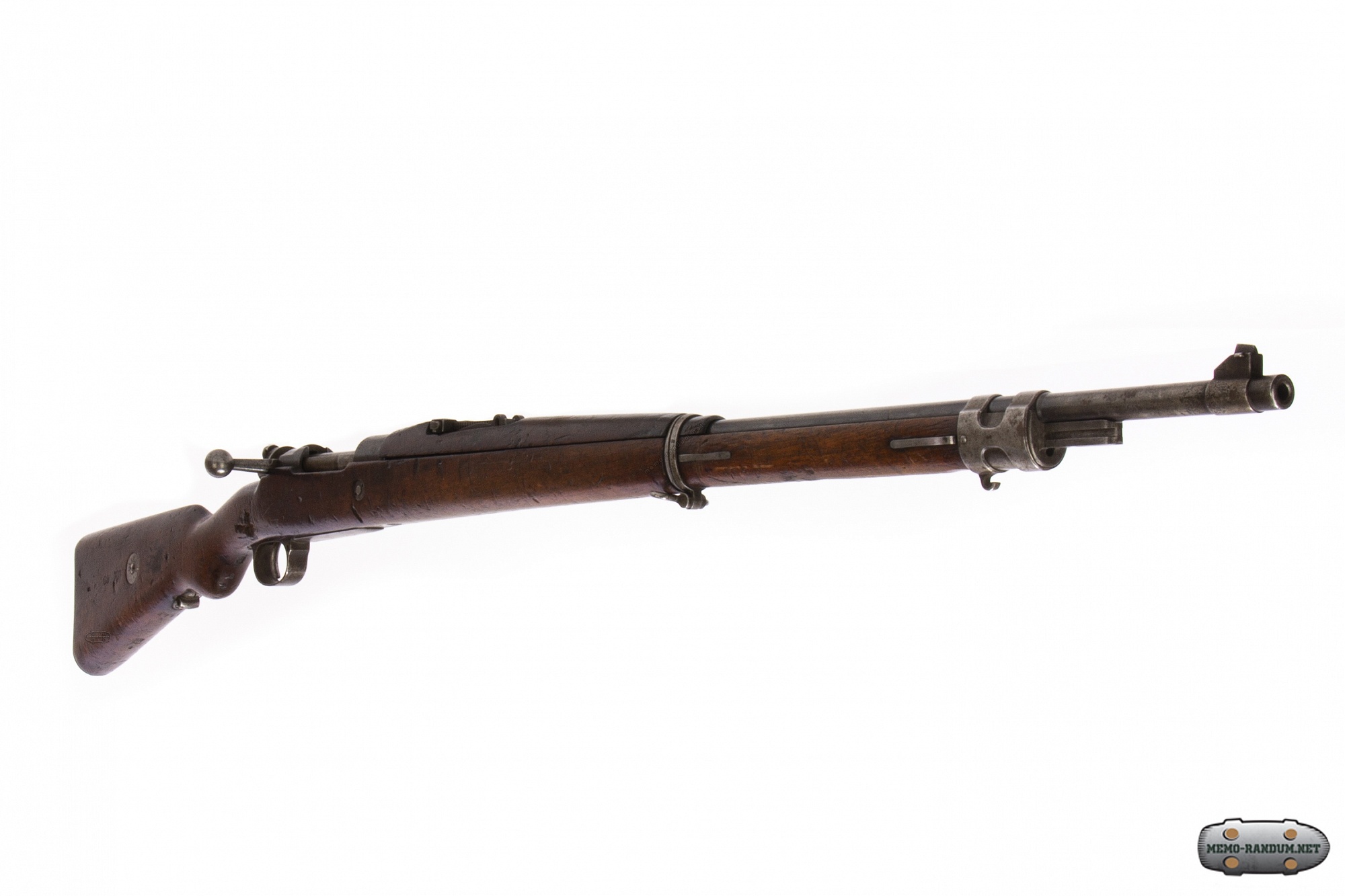

Винтовка Штейр модель 1912/Steyr Model 1912. общий вид

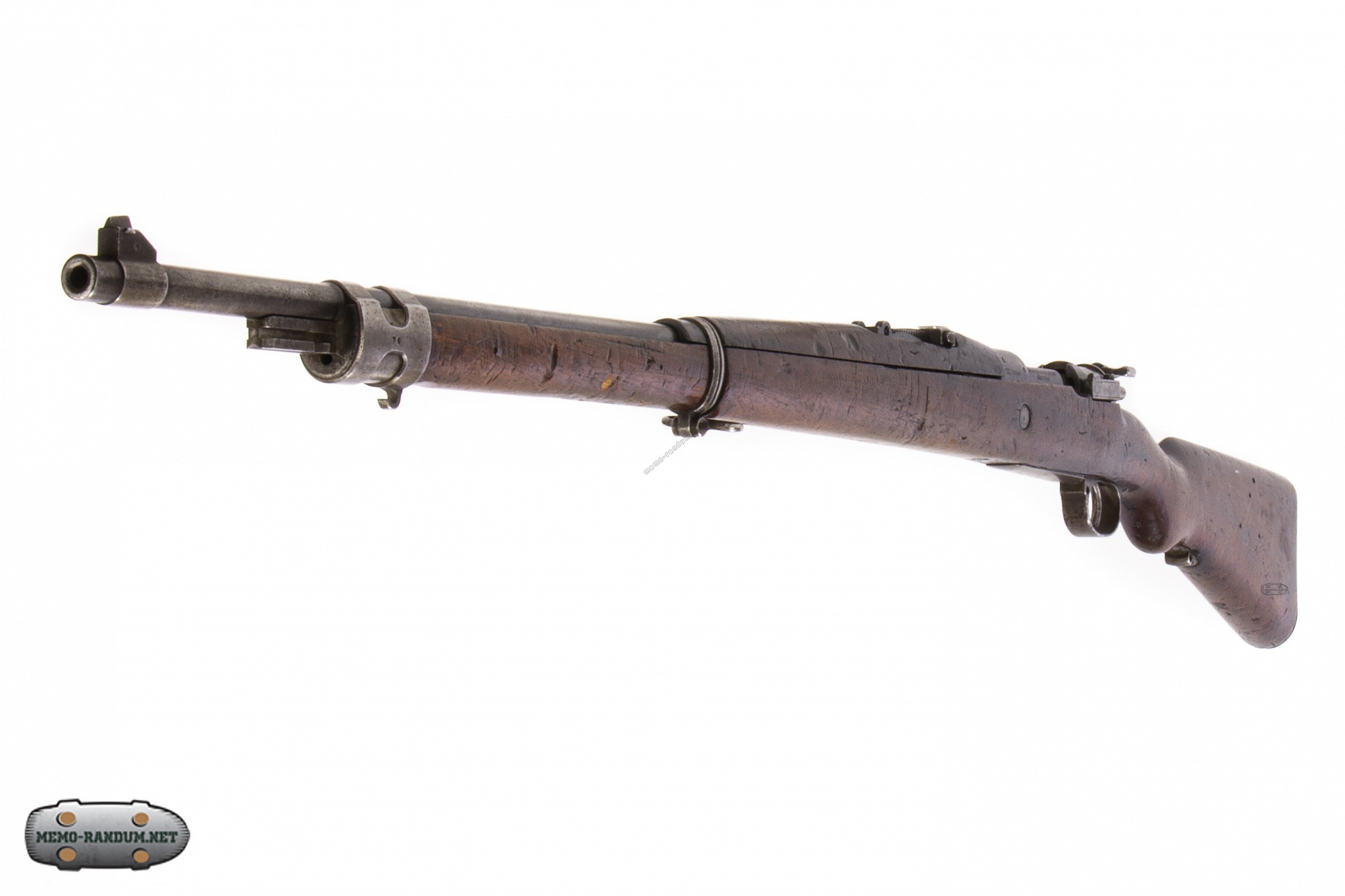

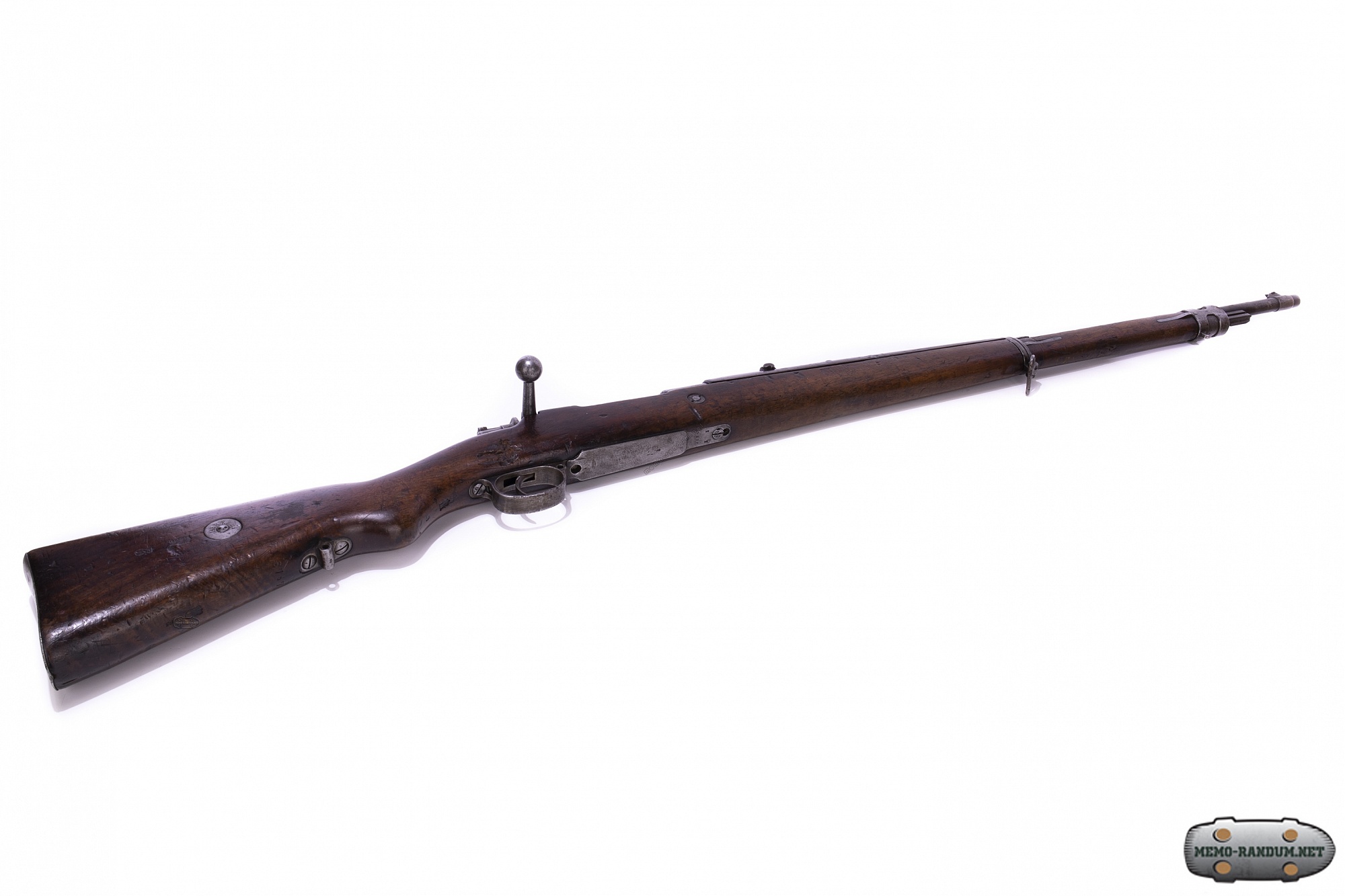

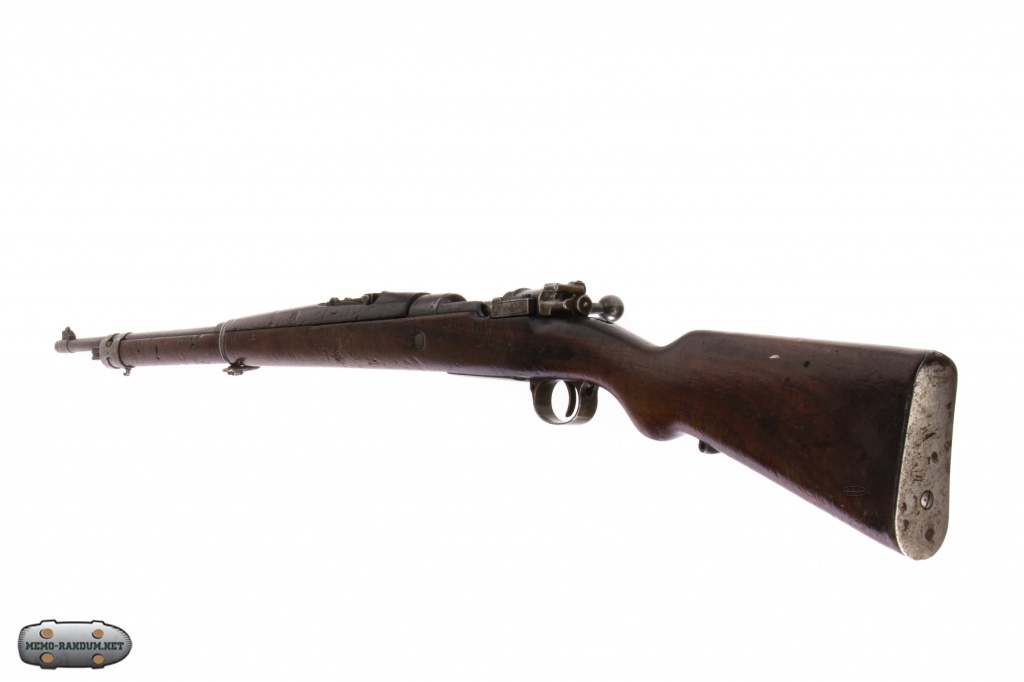

Винтовка Штейр модель 1912/Steyr Model 1912. общий вид с лева

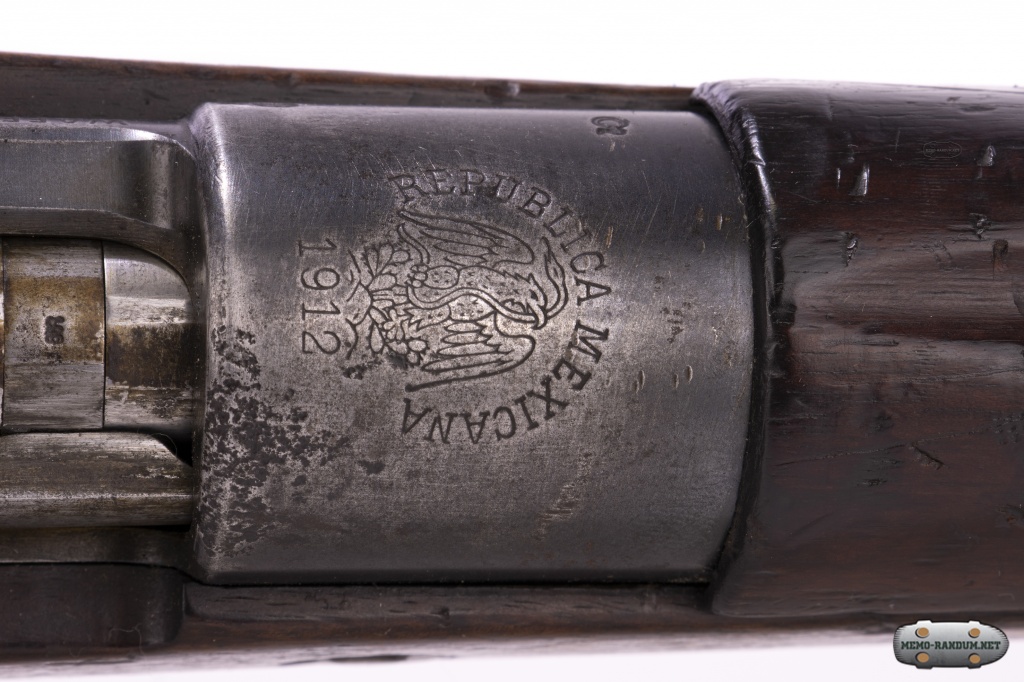

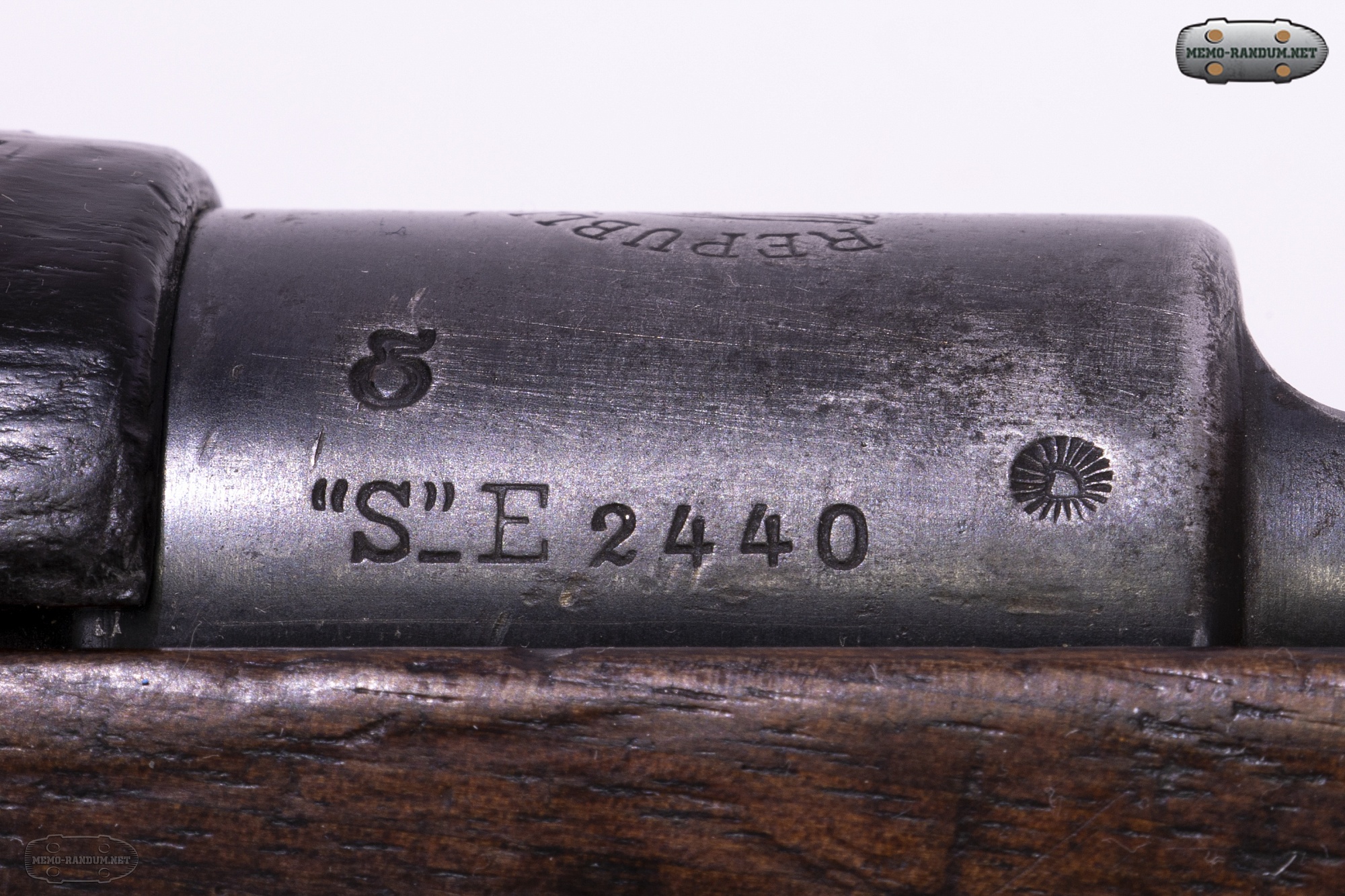

Винтовка Штейр модель 1912/Steyr Model 1912. клеймо на патроннике republica mexicana 1912

Винтовка Штейр модель 1912/Steyr Model 1912

Винтовка Штейр Model 1912 Republica Mexicana

общий вид

Штейр 1912. Steyr Model 1912

Steyr Модель 1912 изготавливались на базе Gewehr 98. Винтовки производились непосредственно перед первой мировой войной.

Винтовка рассчитана для экспортного рынка.

Винтовка Штейр м1912

Во время войны они также использовались австро-венгерской армией.

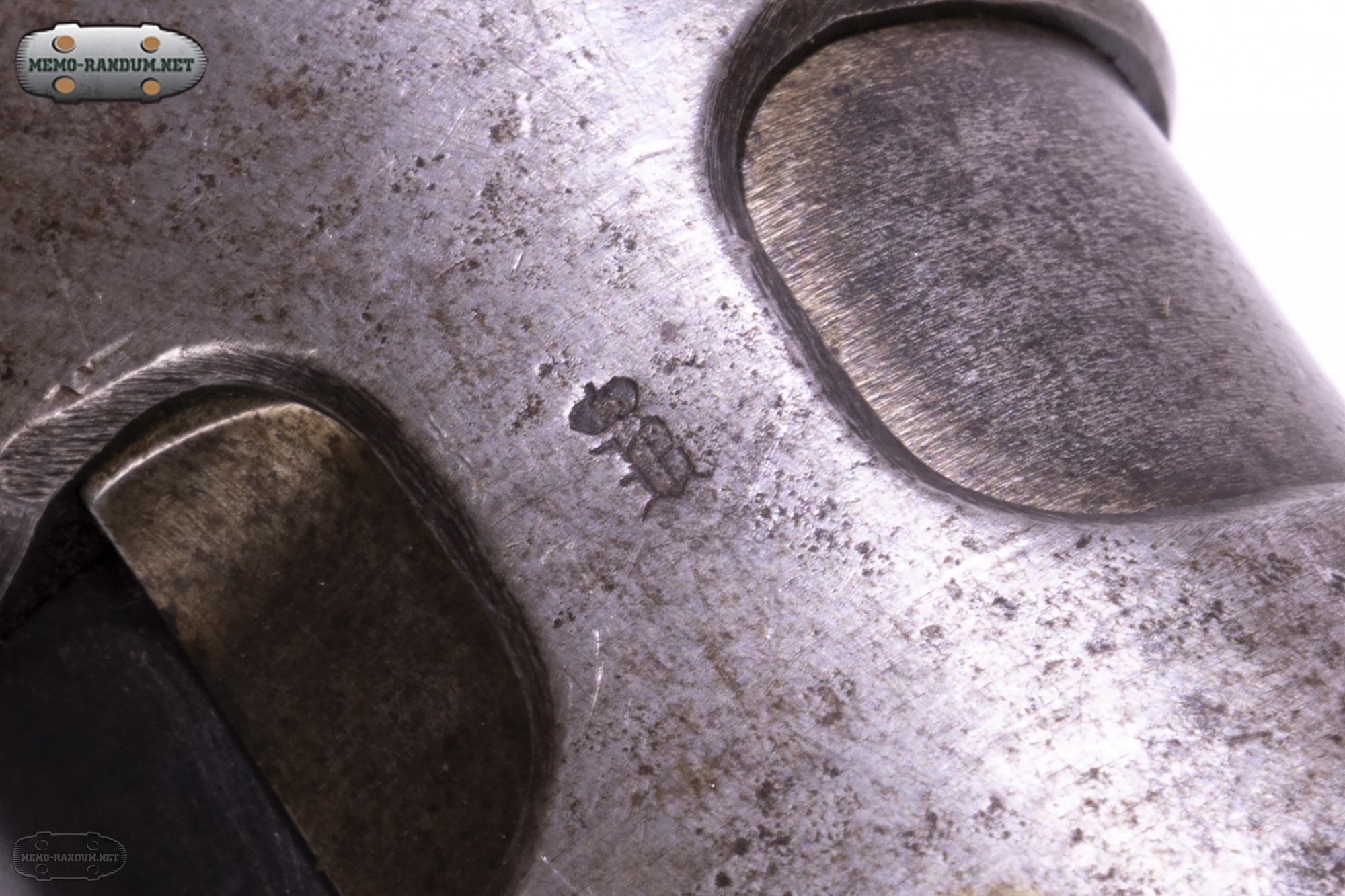

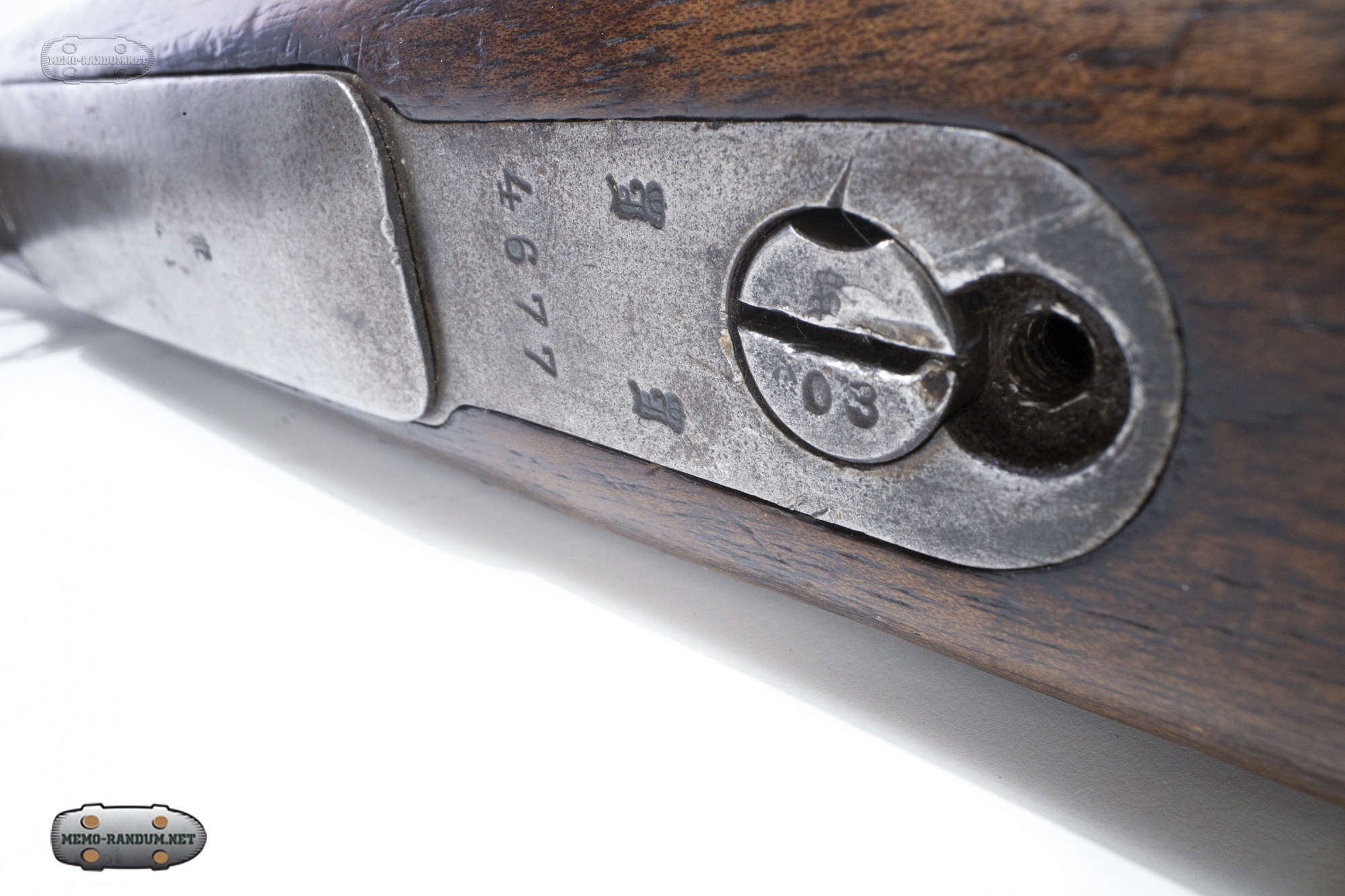

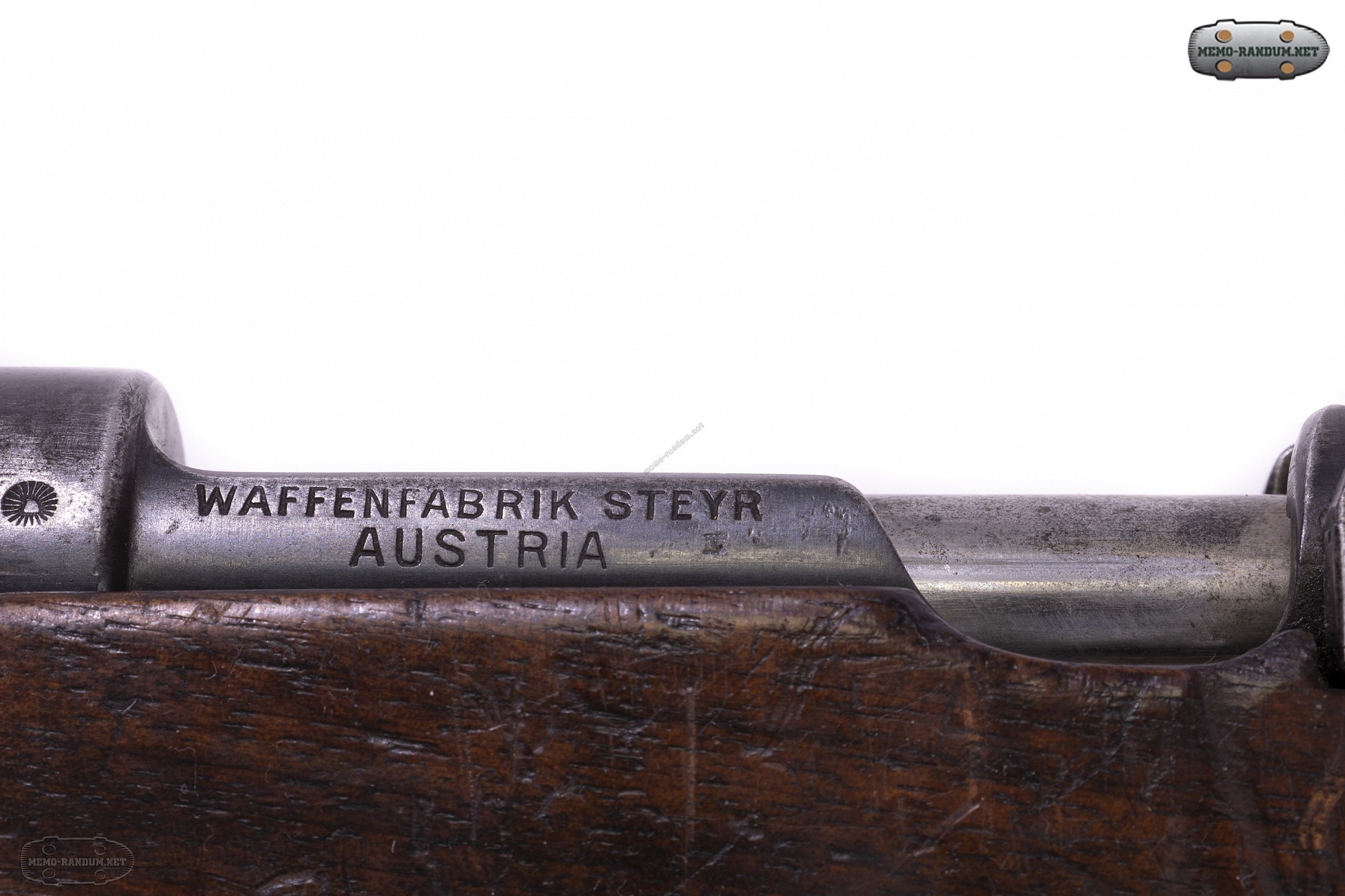

клейма на ствольной коробке Steyr m1912 Mauser

Винтовка является точной копией Gewehr 98.

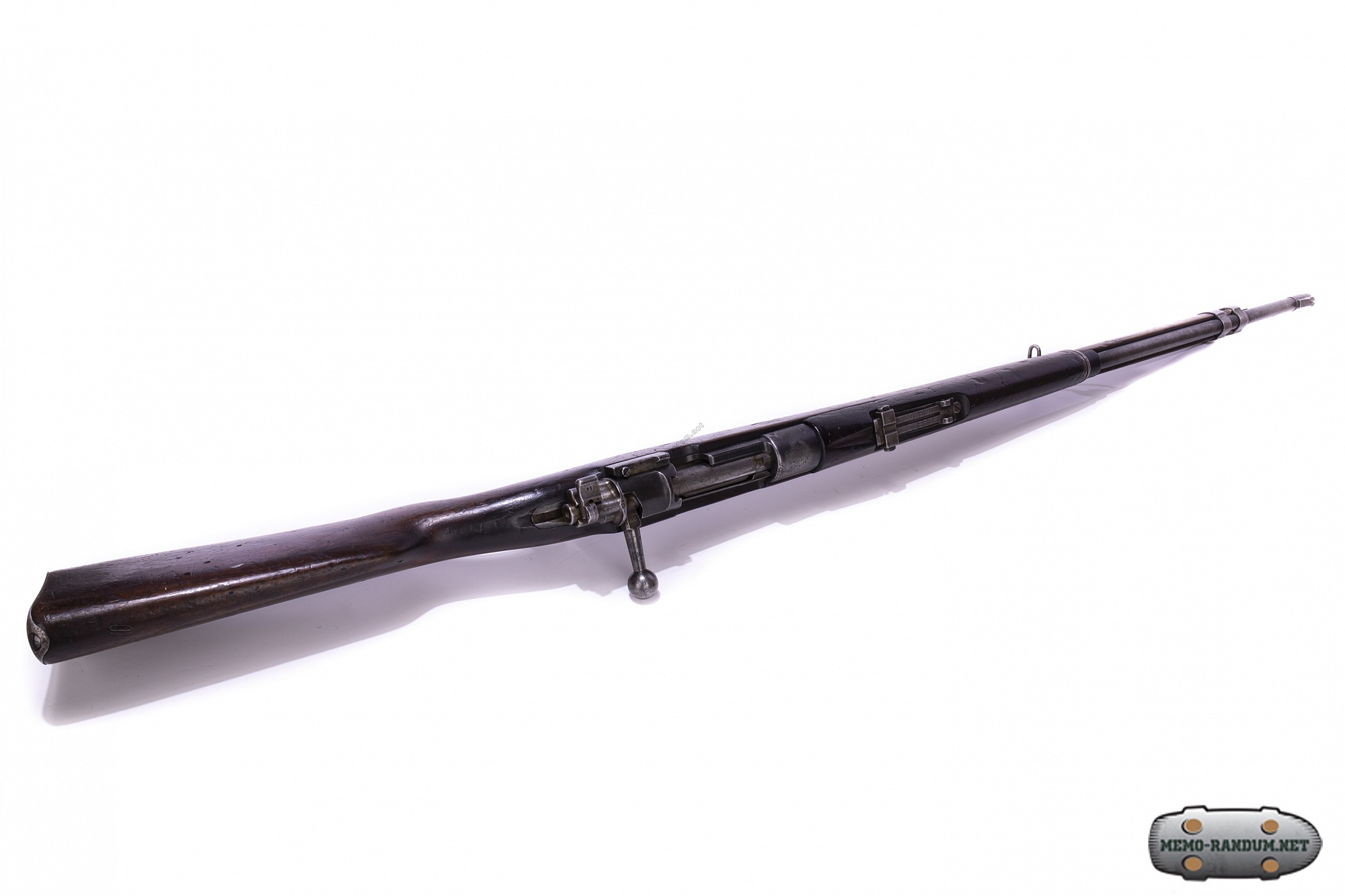

Steyr Mauser Model 1912

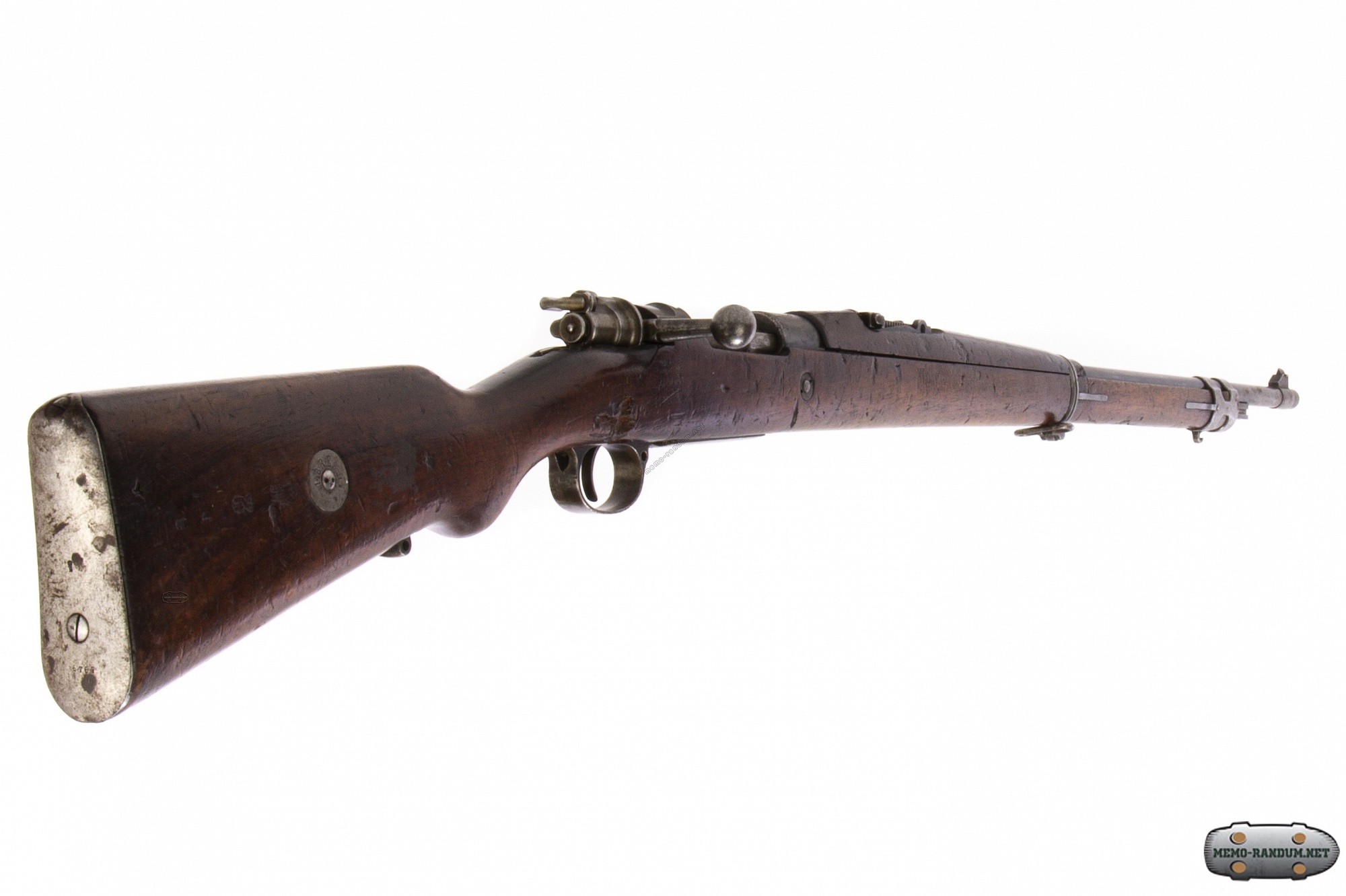

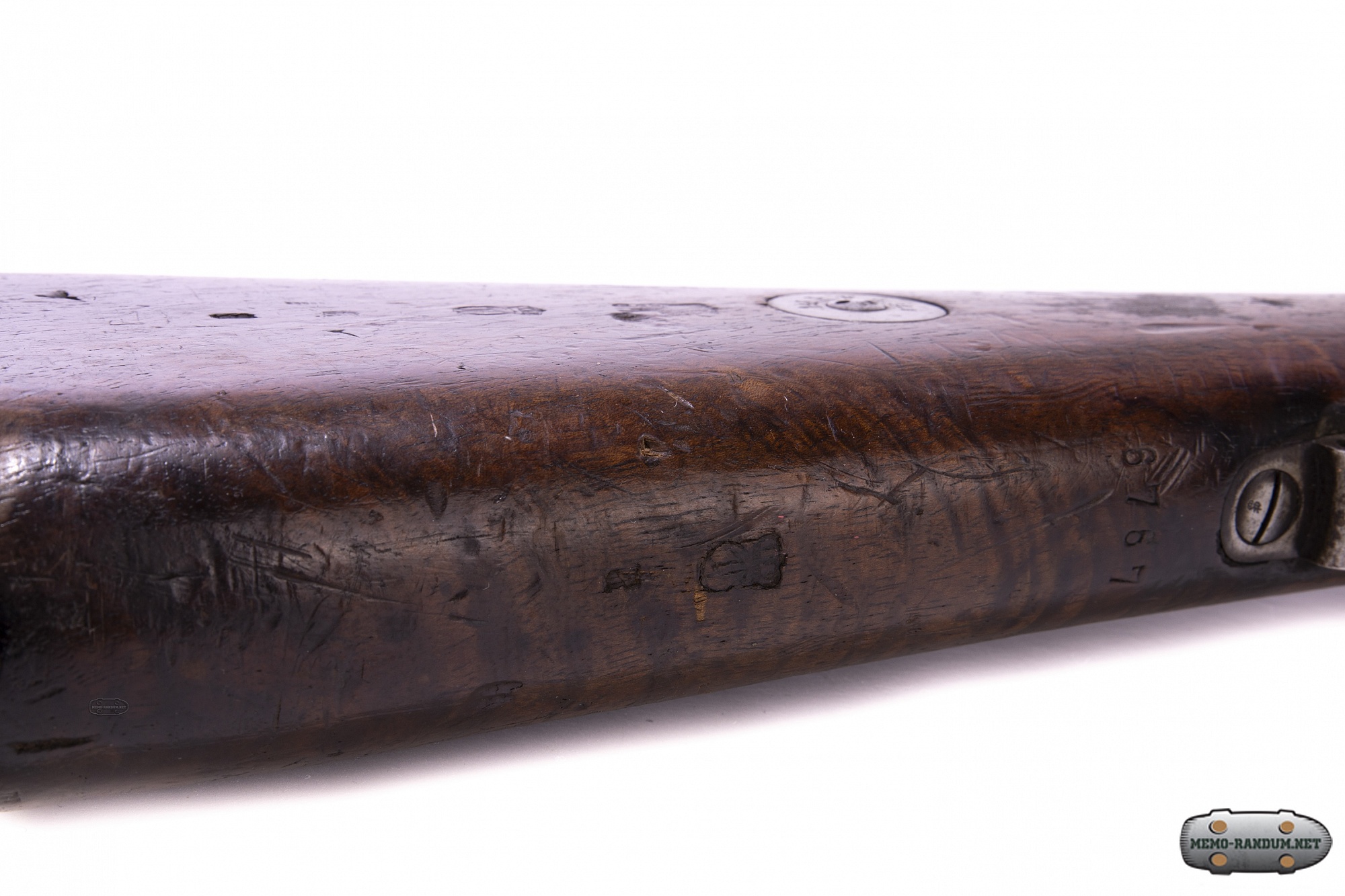

Ложе c пистолетным хватом.

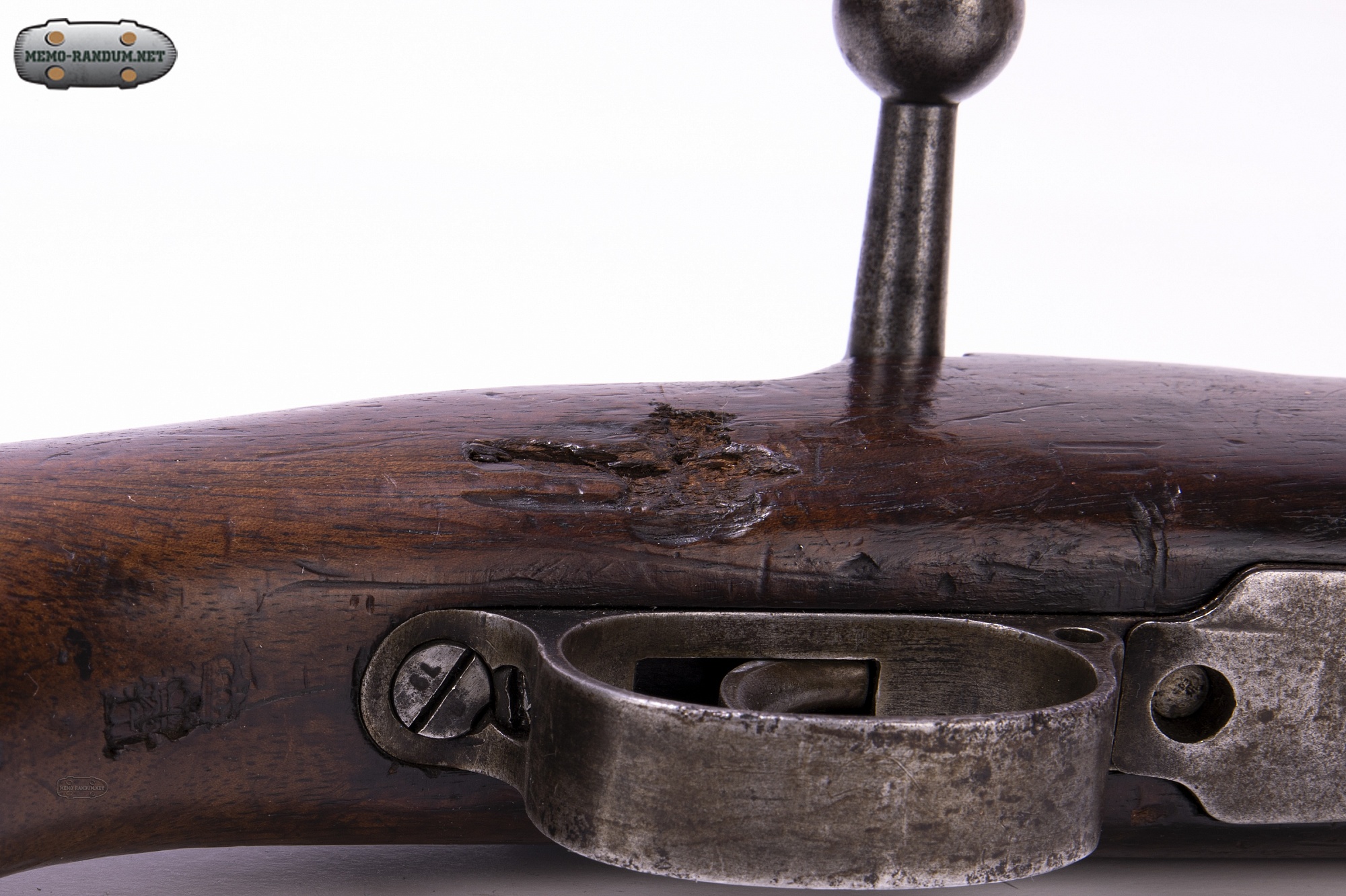

пистолетная рукоятка на m1912 Steyr

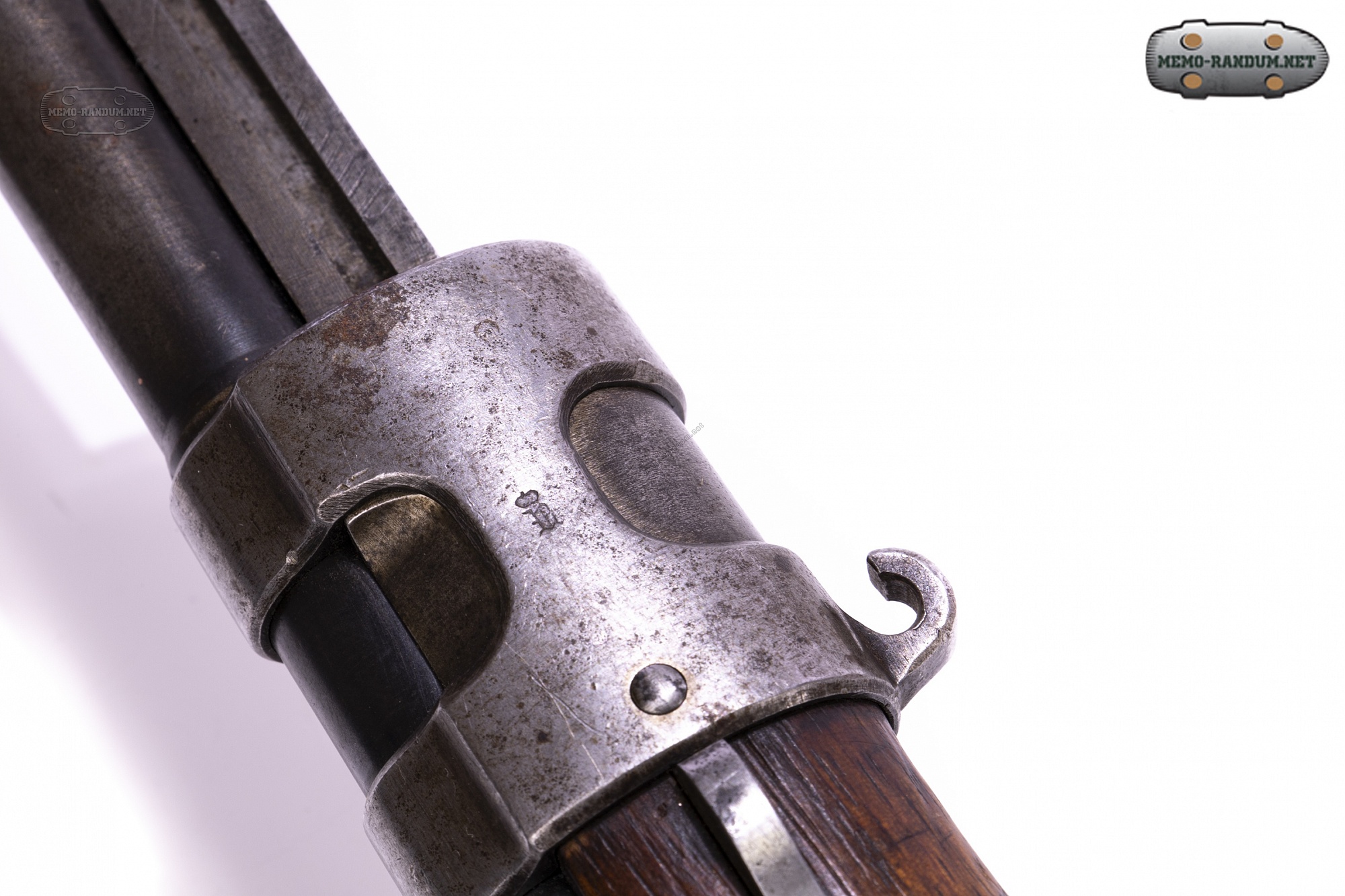

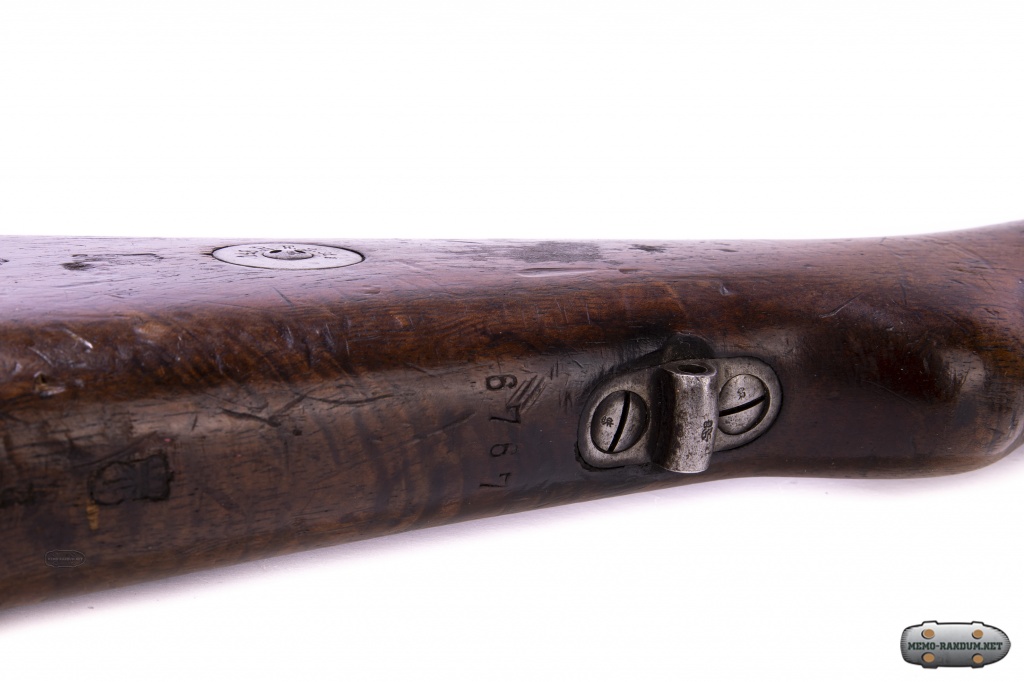

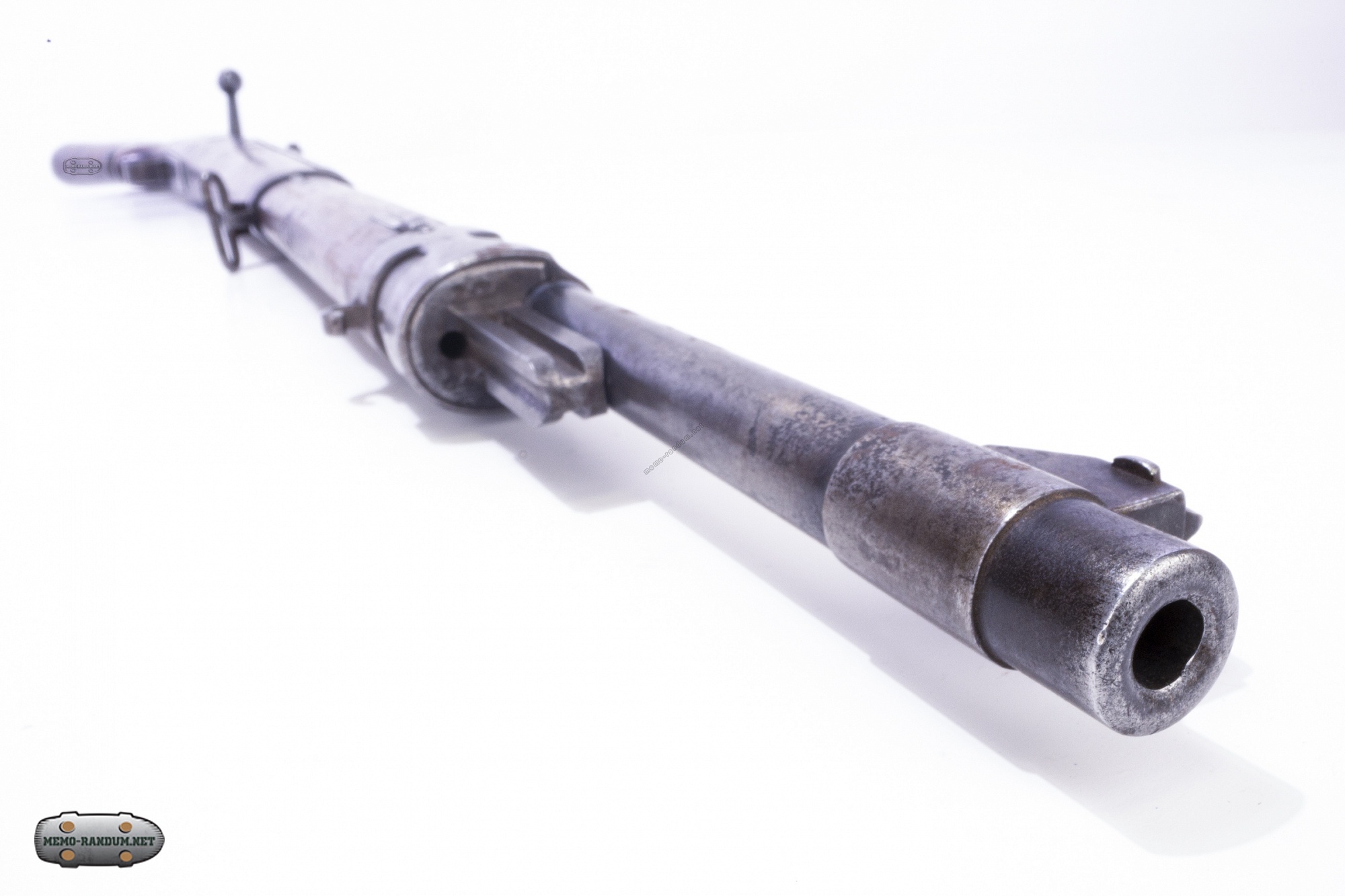

Винтовка имеет крепление штык-ножа типа "Н". Крюк для крепления винтовок в козлы.

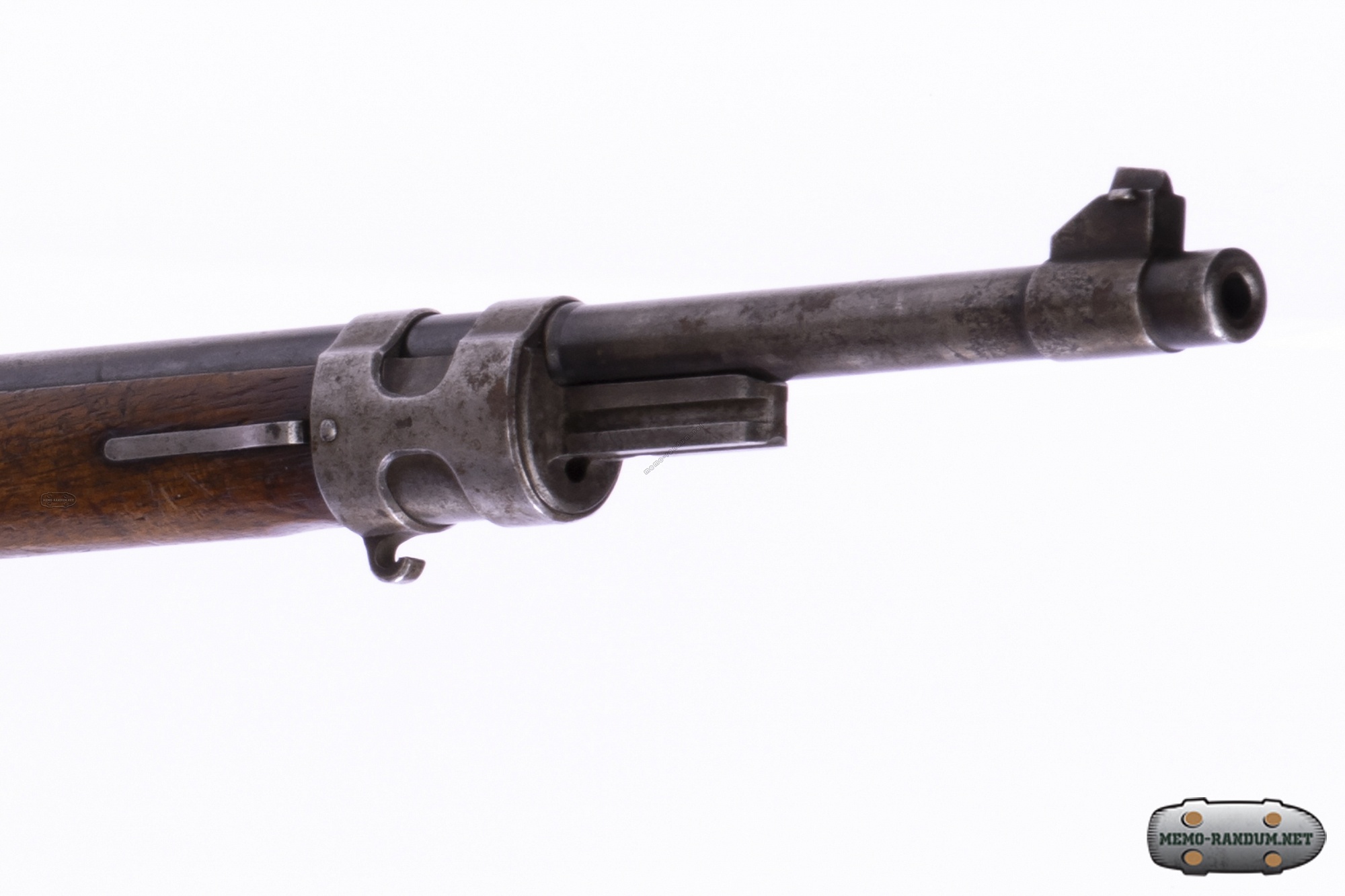

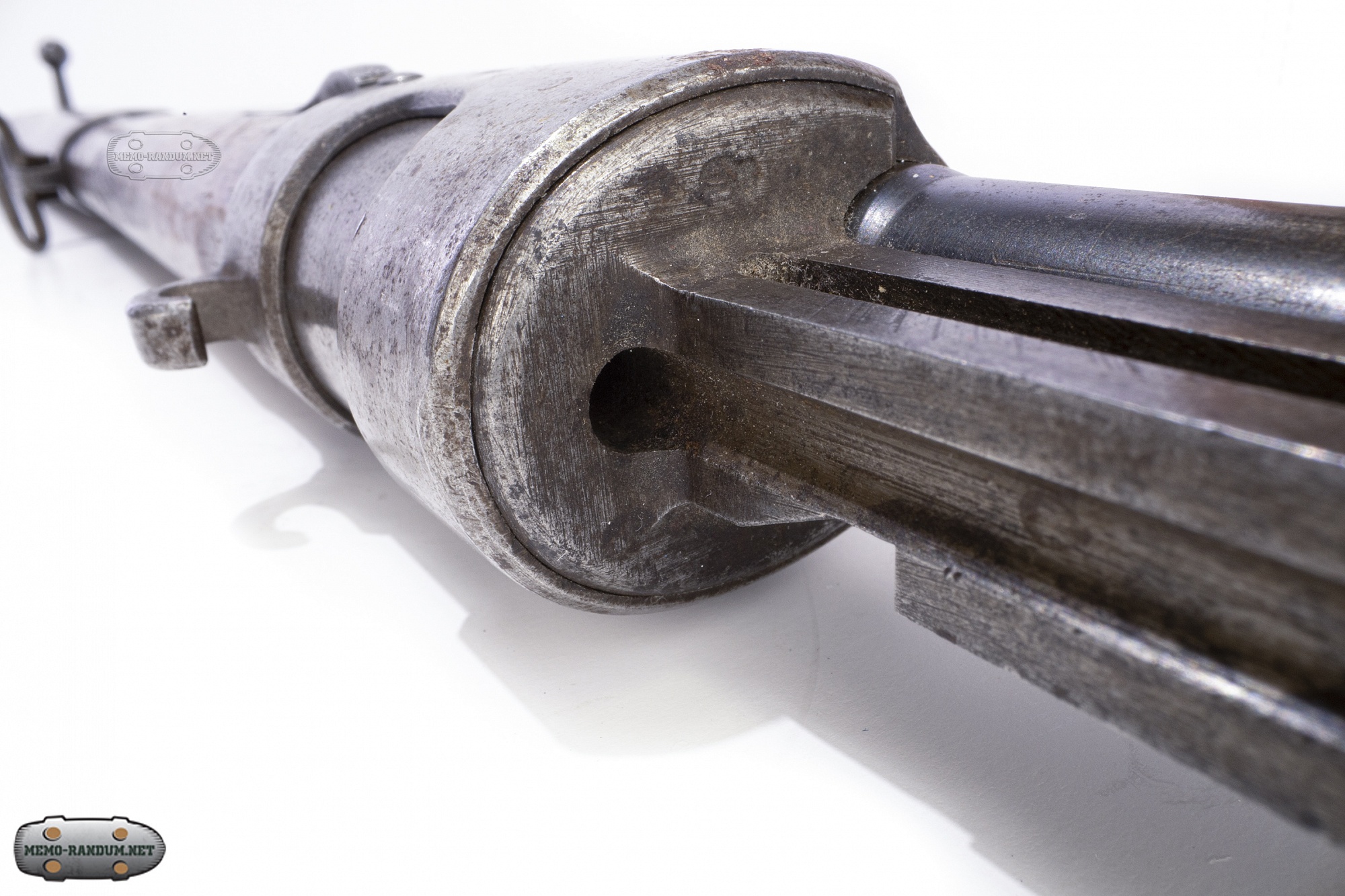

Винтовка Steyr m1912 имеет крепление штык-ножа типа "Н".

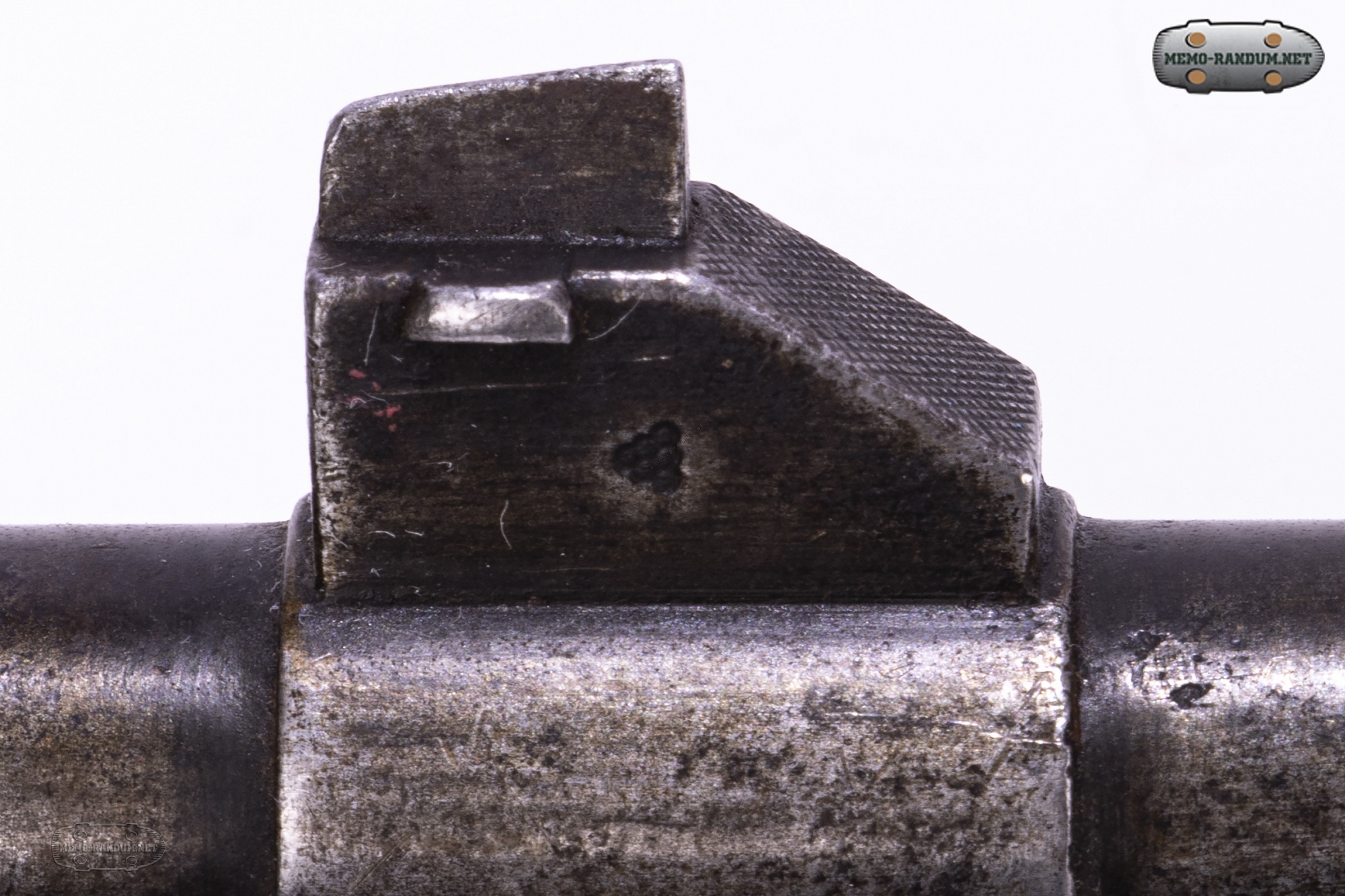

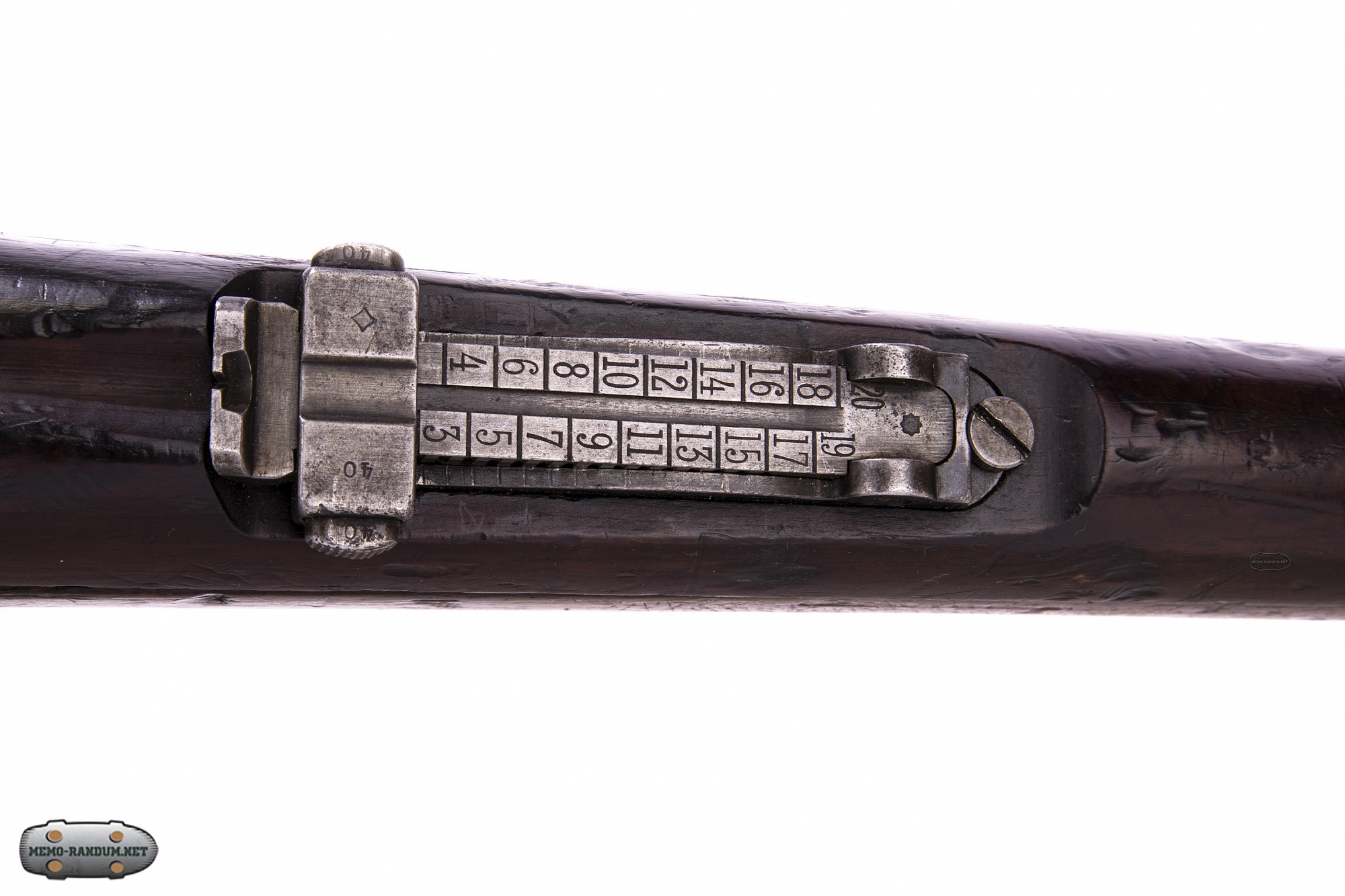

Прицел с градуировкой до 1800 метров (2000 ярдов) или 2000 метров (2200 ярдов). передвижение ползунка происходит после нажатия на клавиши одновременно с двух сторон. Клейма на прицеле "40", "Ромб", "Восьмиконечная звезда" клеймо на целике Steyr m1912 .

прицельная планка на Steyr m1912

Верхний щиток был короче. Варианты карабина и короткой винтовки имели рукоятку затвора с поворотным затвором и были короче, с прицельными приспособлениями, градуированными до 1400 метров (1500 ярдов).

клеймо на винтовке Steyr Mauser model 1912 REPUBLICA MEXICANA 1912. На клейме орел держит в клюве змею восседая на кактусах.

Клеймо на винтовке Steyr 1912 изготовленной в Мексике.

Клеймо на винтовке в виде орла со змеей в клюве.

Орёл со змеёй в клюве восседает на кактусах и надпись Republica Mexicana:)

Историческая фотография революционеров в Мексике с винтовкой Steyr model 1912

Версия, поставленная на вооружение Австрии в 1914 году, была модифицирована только за счет использования антабки для ремня большего размера.

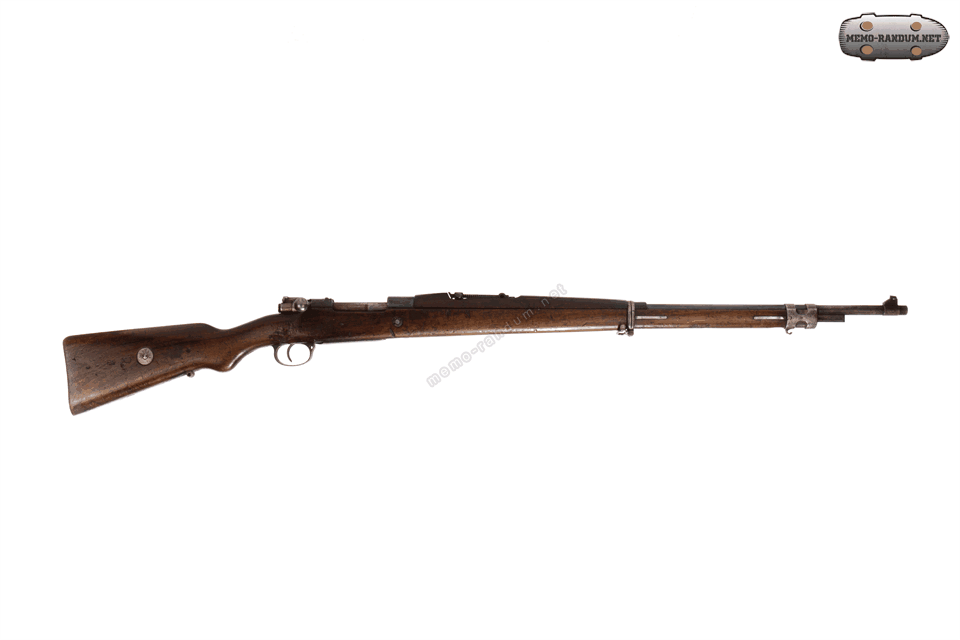

Steyr m.1912/Штейр модель 1912 гиф анимация
