Винтовка Манлихер М95 с приспособлением для стрельбы из окопа

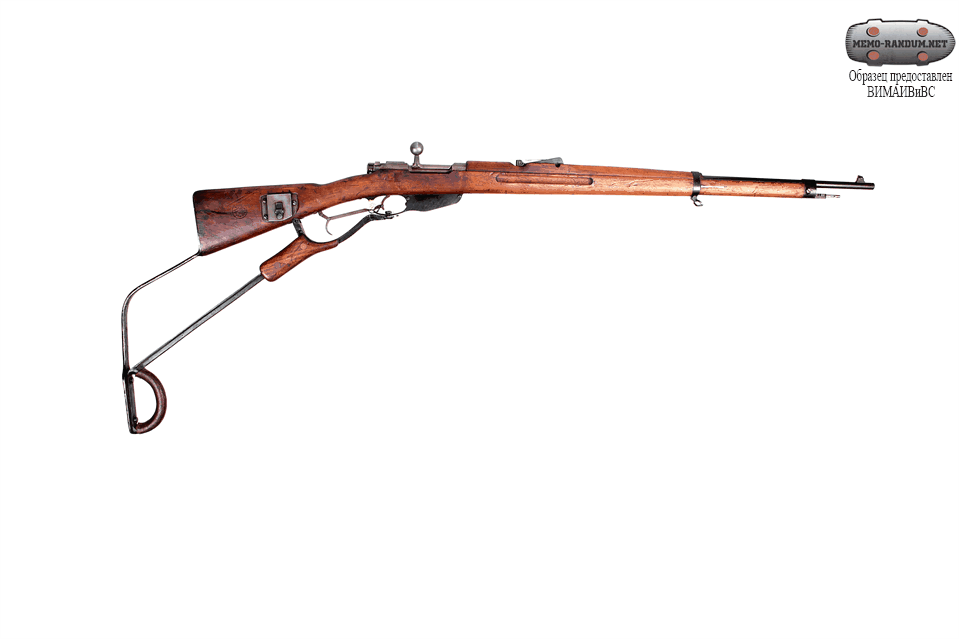

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.
ТТХ

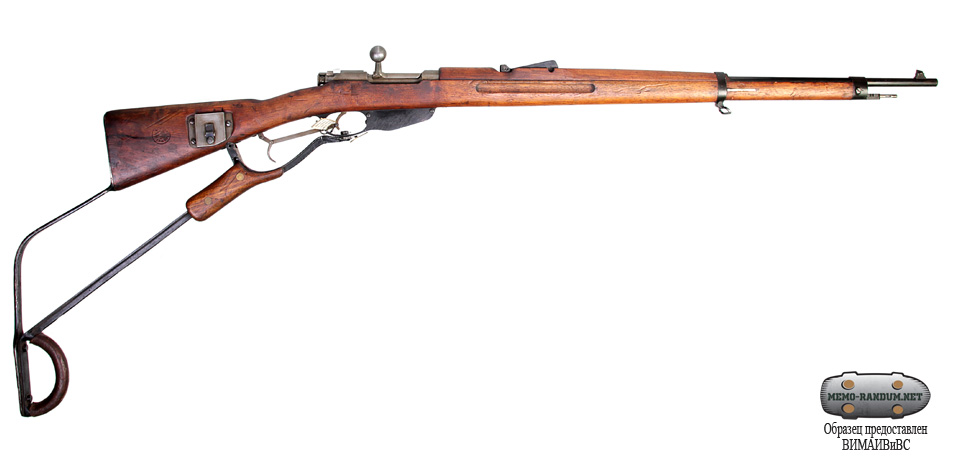

Винтовка Mannlicher М95 с приспособлением для стрельбы из окопа
Винтовка магазинная пехотная Mannlicher M.95 с приспособлением для стрельбы из окопа. (Infanterij-Geweer M.95)
Время изготовления: 1917 г.
Место изготовления: Голландия, г. Hembrug. Artillirie Inrichtingen “Hembrug”.
Заводской номер: 2806FF
Описание:

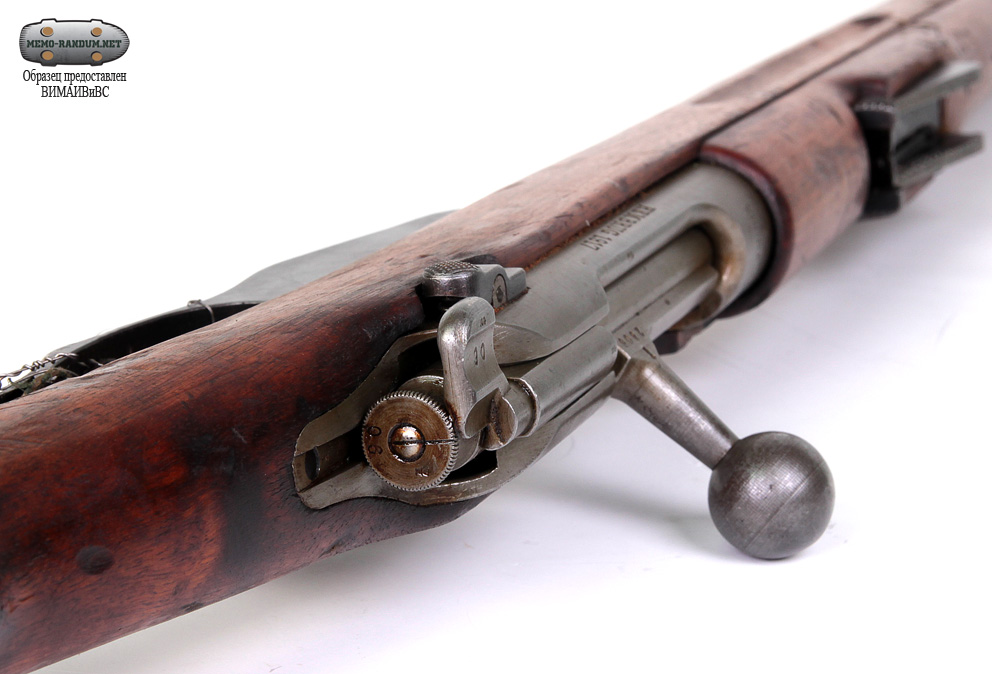

Затвор продольноскользящий с поворотом при запирании вправо. УСМ с предохранителем. Магазин серединный неотъемный емкостью на 5 патронов, с пачечным заряжанием. Прицельные приспособления состоят из секторного прицела без хомутика и мушки треугольного сечения на основании, укрепленном в дульной части ствола. Прибор стальной, состоит из спусковой скобы, которая является частью корпуса магазина, затыльника приклада одного ложевого кольца, наконечника цевья и одной антабки.

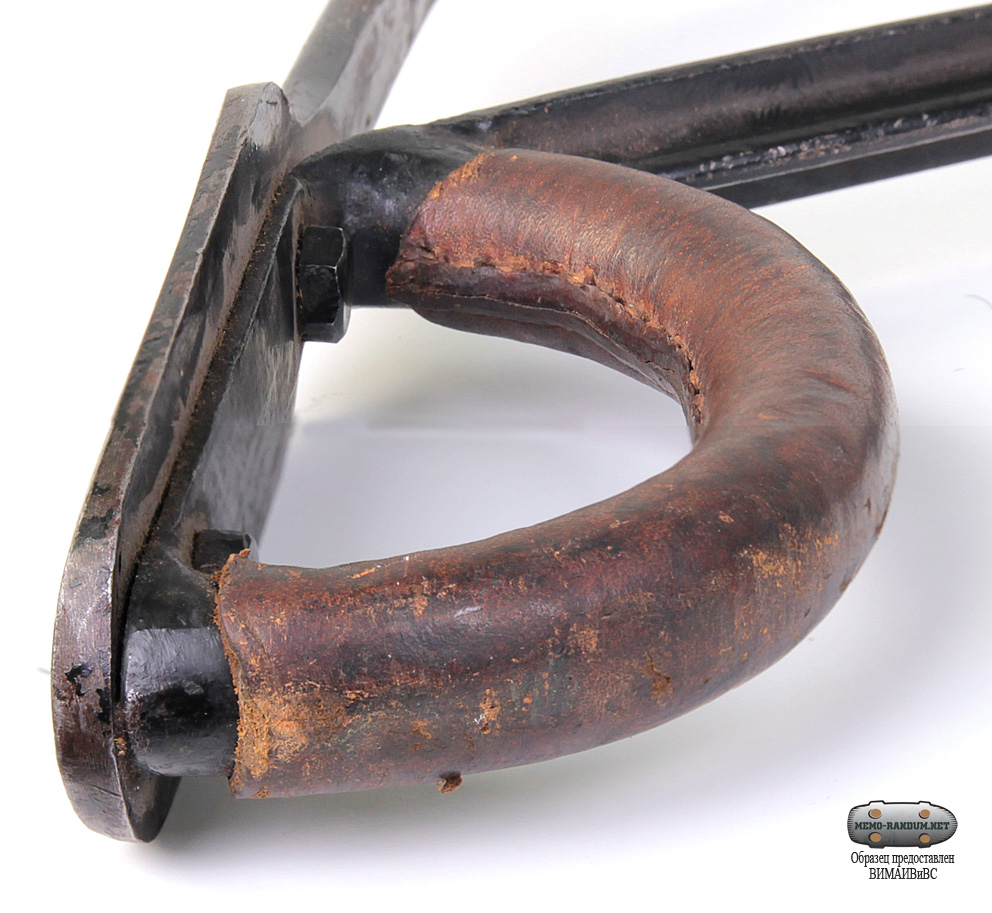

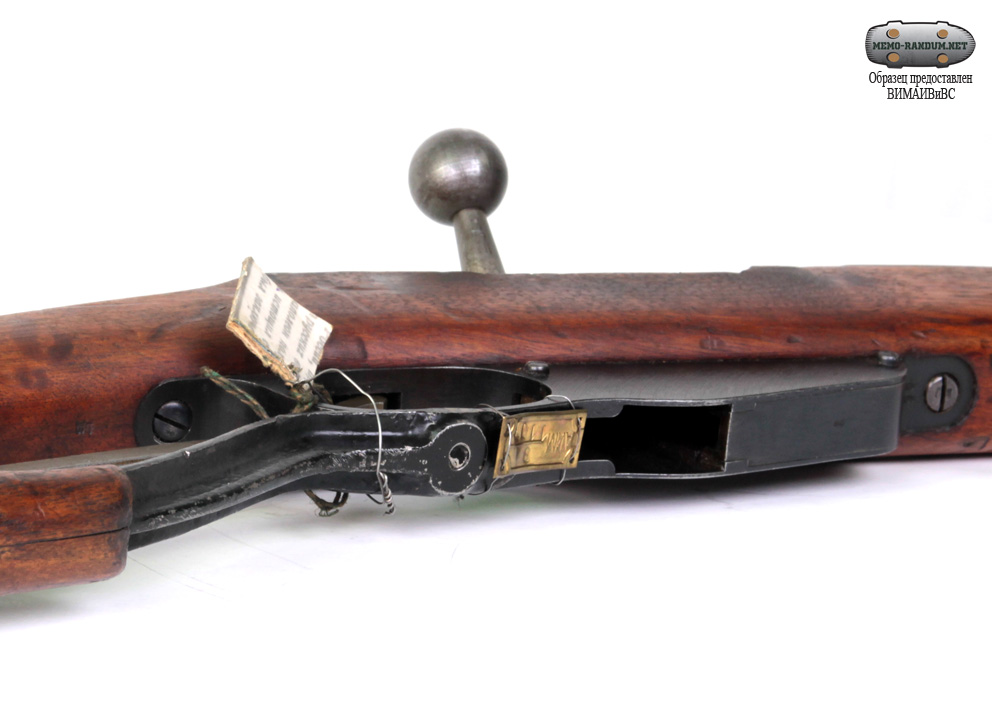

На нижней части наконечника цевья имеется кронштейн для установки штыка. Приспособление для стрельбы из окопа крепится на металлической раме к затыльнику приклада, нижней антабке и спусковой скобе. Задний упор обшит кожей. Рукоятка деревянная. Ложа деревянная, цельная. Шейка приклада простой формы.

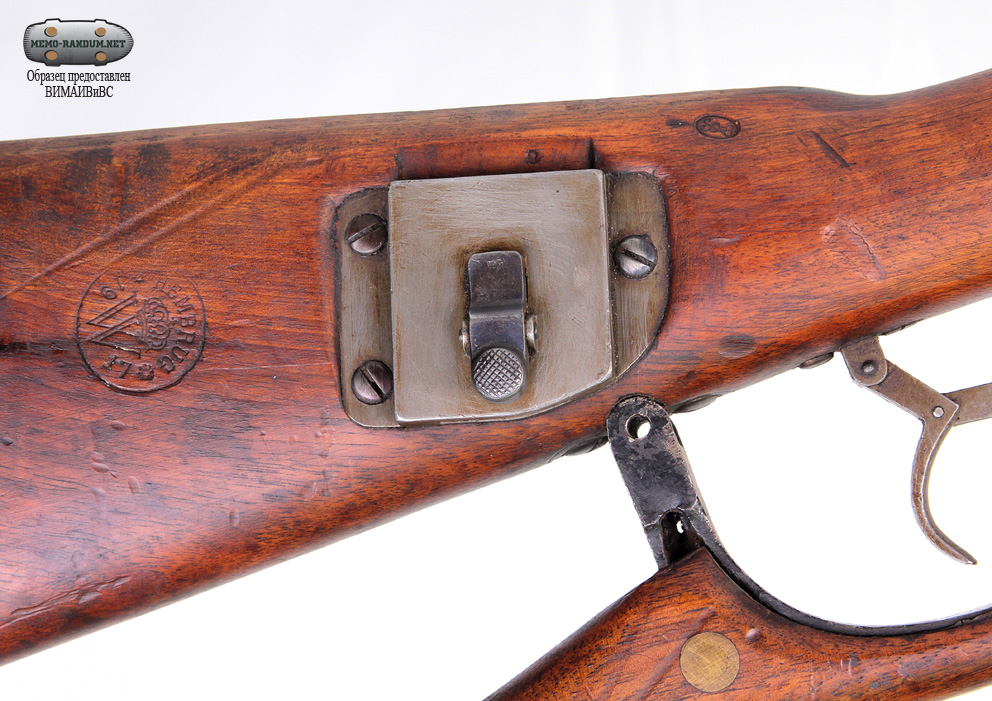

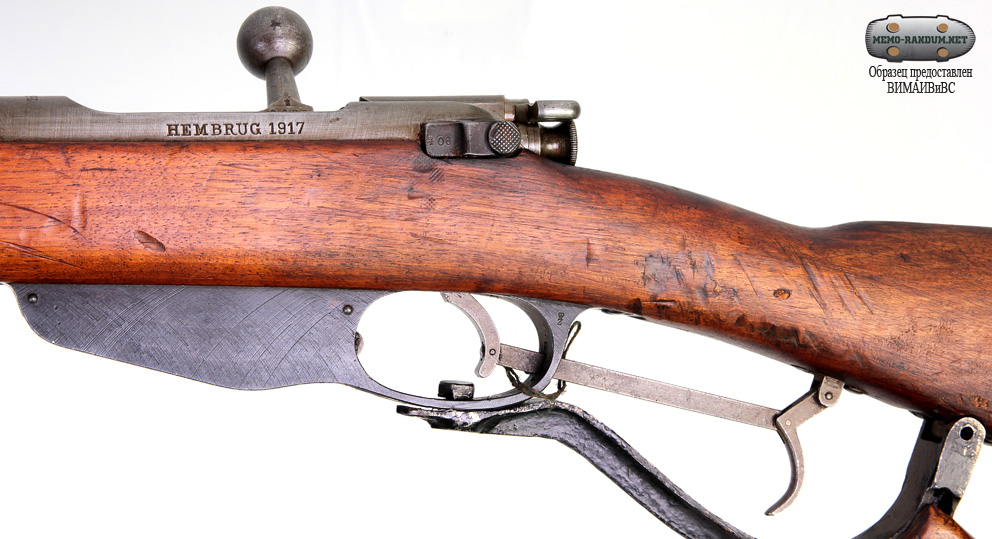

Также имеется ствольная накладка. В цевье, под стволом, установлен шомпол. На прикладе справа имеется основание для установки дополнительного прицела. Заводской номер 2806FF нанесен на патронник ствольной коробки, основание рукоятки затвора и затыльник затвора. На левый борт ствольной коробки нанесена надпись «HEMBRUG 1917». На приклад справа нанесено большое клеймо «HEMBRUG 1917, W под короной, в круге».
Размер: калибр 6,5 мм, длина ствола 790 мм, емкость магазина на 5 патронов, общая длина без приспособления для стрельбы из окопа 1295 мм; с приспособлением для стрельбы из окопа 1485 мм
Материал: сталь, дерево, кожа.
затыльник приклада
Экспонат предоставлен
ФГБУ Военно-исторический Музей артиллерии, инженерных войск и войск связи МО РФ
(ВИМАИВиВС)
http://www.artillery-museum.ru/
Адрес музея:
г. Санкт-Петербург, Александровский парк, 7
Тел.: (812) 232 02 96
Е-mail: artillery@yandex.ru
