Винтовка Steyr Mannlicher M1888


Винтовка Steyr Mannlicher M1888
«Infanterie Repetier Gewehr M1888»

Винтовка магазинная Mannlicher M.88 (Osterreichisches Repetier-Gewehr M.88)

Время изготовления: 1888-1896 гг.

Место изготовления: Австро-Венгрия, г. Штайр. Österreichischen Waffenfabriks Gesellschaft.

Заводской номер: 2042О

Описание:

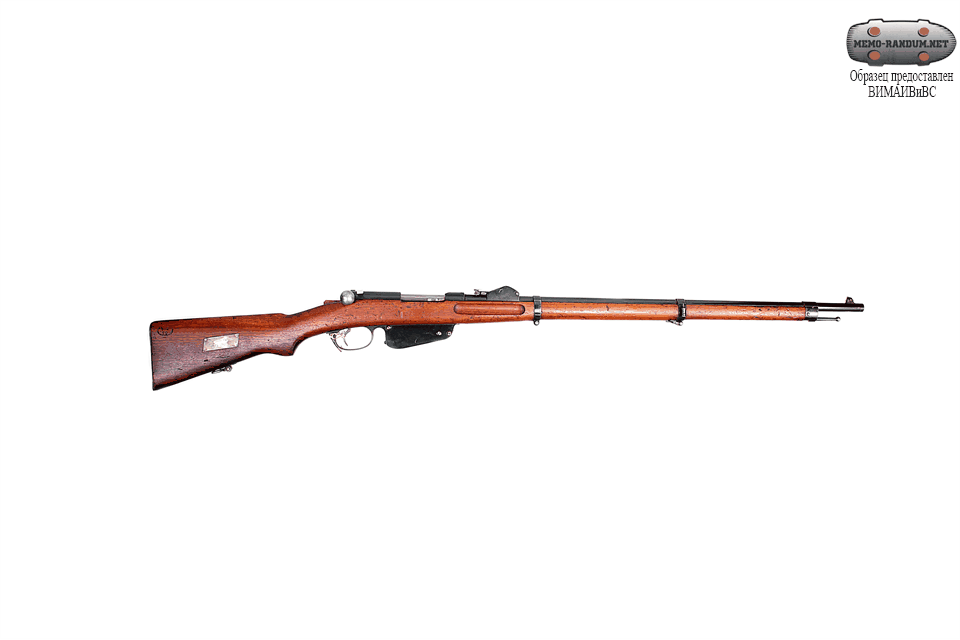

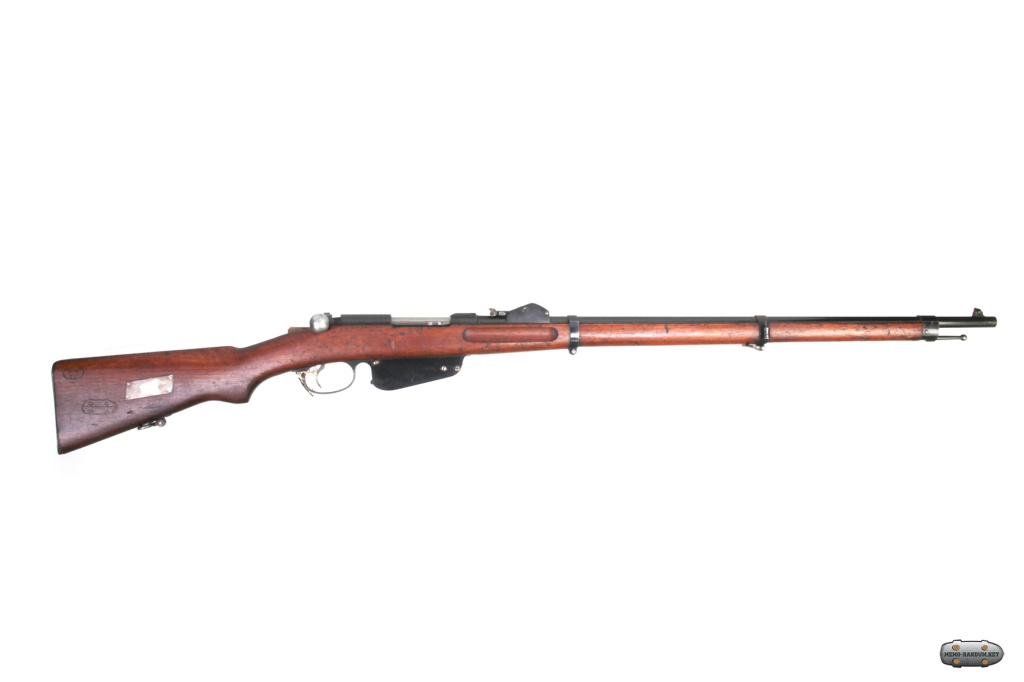

Затвор продольноскользящий. УСМ с предохранителем. Магазин серединный неотъемный емкостью на 5 патронов, с пачечным заряжанием. Прицельные приспособления состоят из квадрантного прицела (400-1700, 1800-2500 - отличительная черта от обр. 1888-90 гг.), мушки треугольного сечения на основании, укрепленном на кольце в дульной части ствола и второй, остроконечной, боковой мушки (для стрельбы на дальние дистанции дистанции до 3000 шагов), укрепленной на среднем ложевом кольце. Прибор стальной, состоит из спусковой скобы, которая является частью корпуса магазина, затыльника приклада, трех ложевых колец и двух антабок. На левой боковой части переднего ложевого кольца имеется кронштейн для установки штыка, снизу имеется стержень (костылек) для составления винтовки в "козлы". Ложа деревянная, цельная. Шейка приклада полупистолетной формы. Тип боеприпаса 8 mm M.1888 scharfe Patrone. На патроннике ствола слева нанесен заводской № 2042О, сверху - испытательное клеймо в виде букв "Wn", "габсбургского орла" и цифры "?" (утрачена вследствие сверления

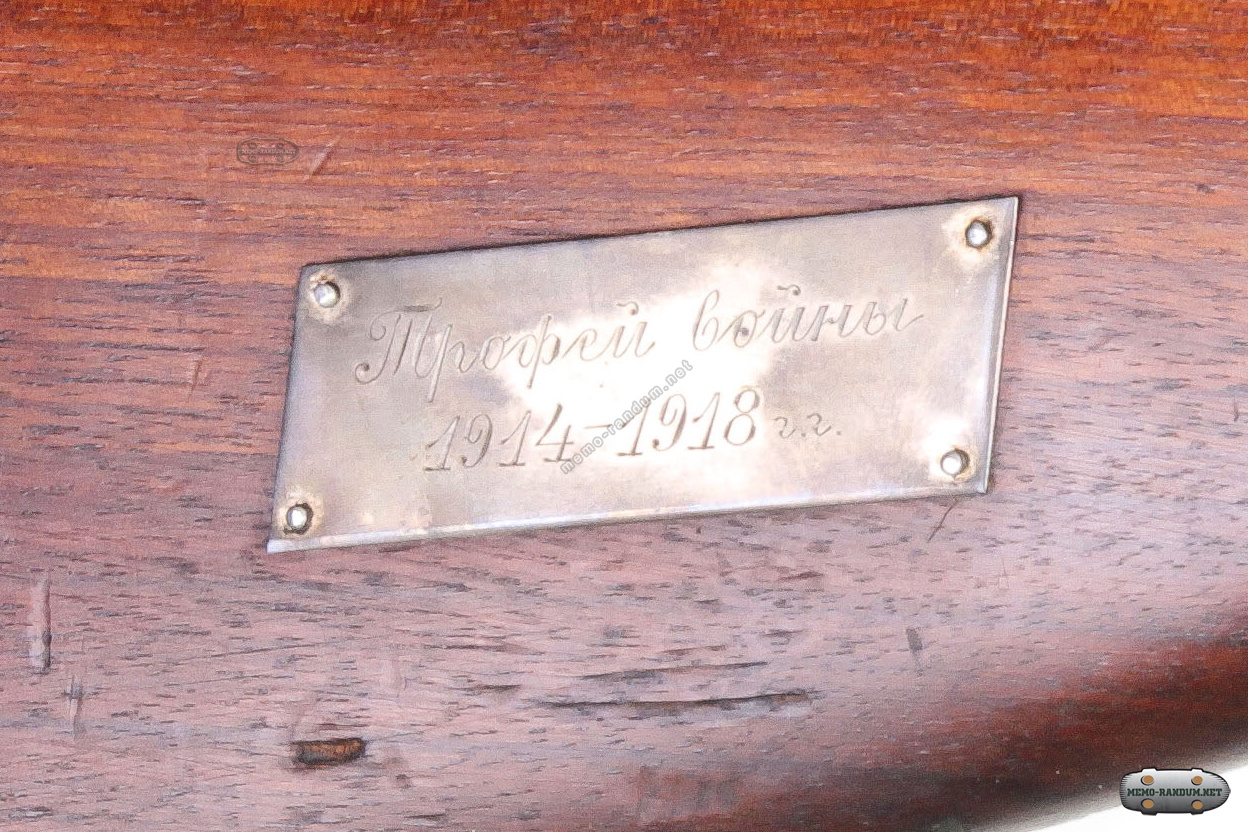

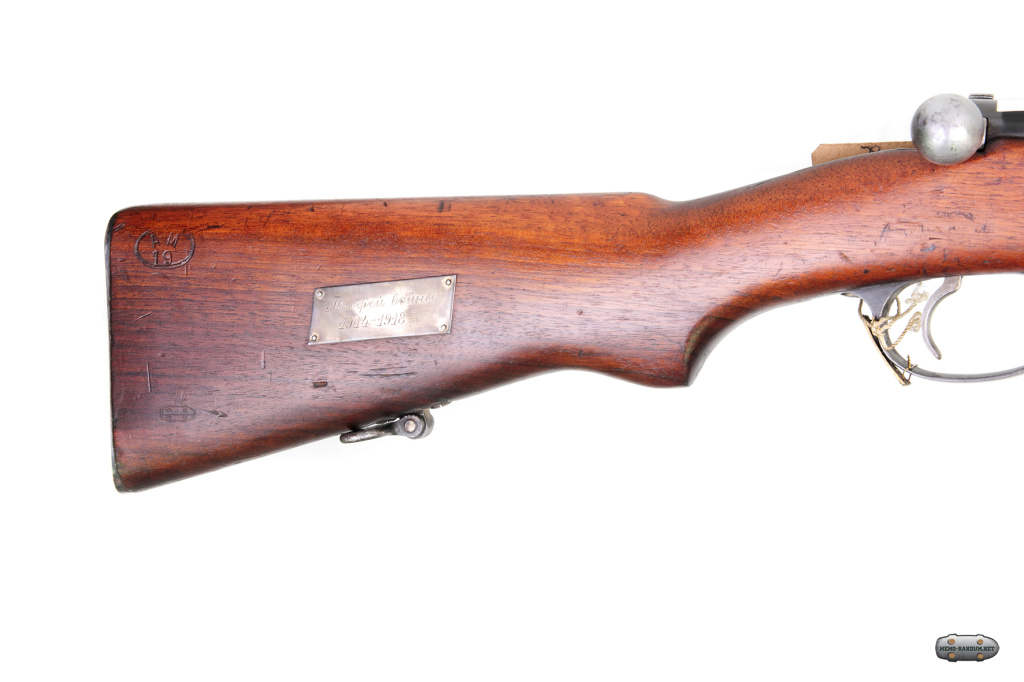

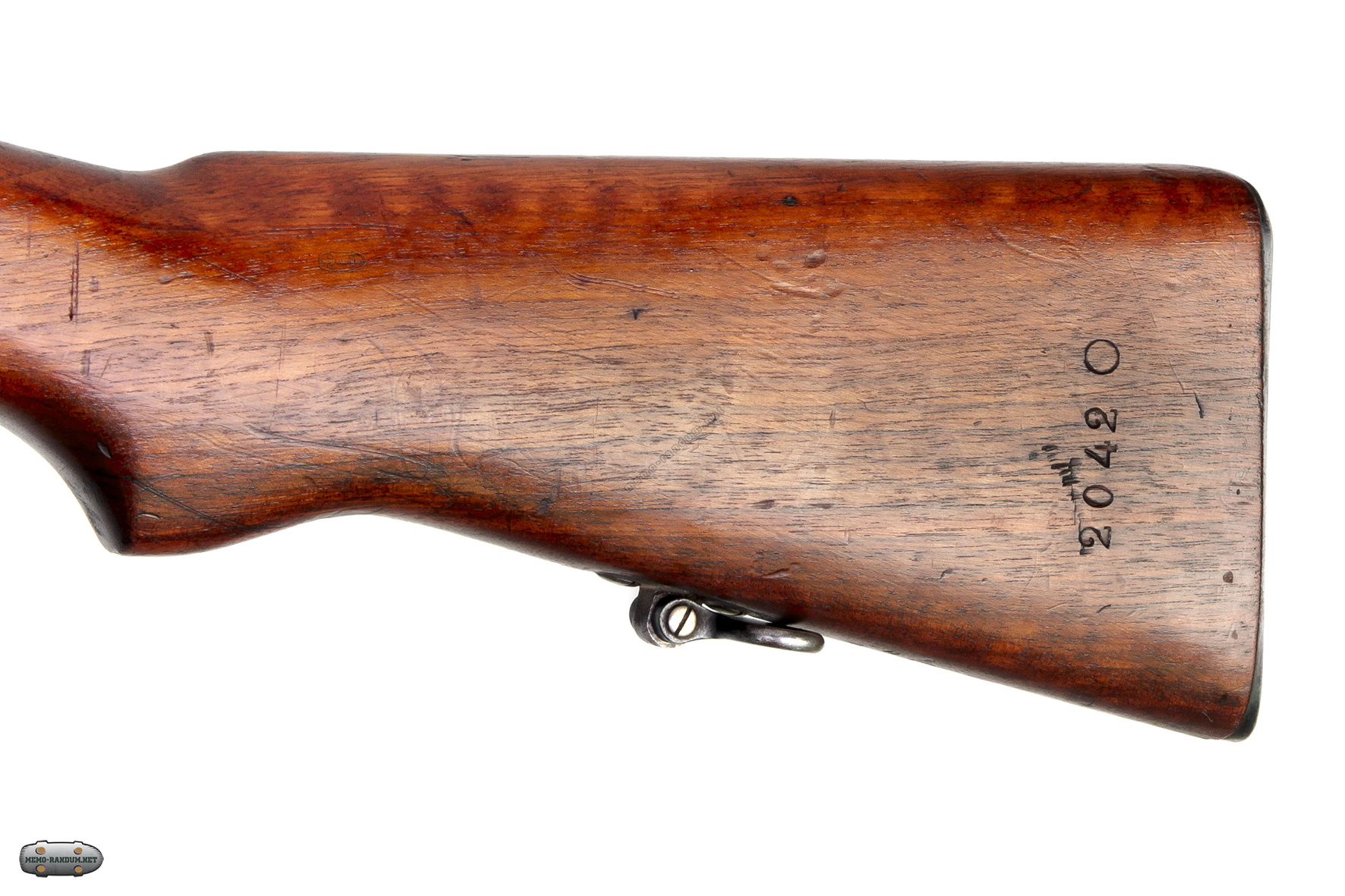

ствола). На патроннике ствольной коробки сверху нанесено обозначение завода-изготовителя «OEWG». На приклад слева нанесен заводской номер 2042О. На нижнюю части приклада нанесены клейма "H", "10", «J». На прикладе справа 4-мя гвоздями прибита металлическая табличка с гравированной надписью «Трофей войны 1914-1918 гг.» и нанесен старый музейный номер «АМ 19».

Размер: калибр 8 мм, длина ствола 762 мм, общая длина 1280 мм, емкость магазина на 5 патронов

Материал: сталь, дерево.

Общая информация:

В 1886 году на вооружение Австро-Венгрии была принята винтовка Steyr Mannlicher M1886, в которой использовались 11 мм патроны, снаряженные дымным порохом. Винтовку создал австрийский инженер-путеец Фердинанд Манлихер (Ferdinand Mannlicher, с 1892 года Ferdinand Ritter Von Mannlicher), работавший в то время на оружейном заводе в городе Штайр (Steyr). Винтовка отличалась затвором прямого движения и серединным магазином с пачечной обоймой, что значительно увеличивало скорострельность оружия.
Однако вскоре выяснилось, что в винтовке образца 1886 года используются устаревшие патроны, так как в ряде стран (Франция, Португалия и др) уже был начат выпуск оружия под патрон меньшего калибра - 8 мм, который зарекомендовал себя с лучшей стороны. Поэтому в Австрии был разработан патрон 8х52 R Mannlicher (впоследствии 8х50 R), под который в 1888 году Манлихер усовершенствовал свою винтовку. Патрон имел пулю в мельхиоровой оболочке со свинцовым сердечником (позже мельхиор был заменен сталью) и гильзу центрального воспламенения, которая была более удачных размеров, нежели французская гильза: корпус и шляпка гильзы Манлихера меньшего диаметра, поэтому в серединном магазине патроны занимали меньше места и магазин новой винтовки получился компактнее в отличие от предыдущих моделей.

В 1888 году новая магазинная винтовка уменьшенного калибра была испытана и в том же году принята на вооружение Австро-Венгрии с обозначением «Steyr Mannlicher M1888» (также известна с названием «Infanterie Repetier Gewehr M1888»).

С технической точки зрения винтовка Steyr Mannlicher M1888 представляет собой нарезное оружие с ручным перезаряжанием продольно скользящим затвором, причем движения затвора осуществляется не вверх-назад при помощи рукоятки, а только назад.

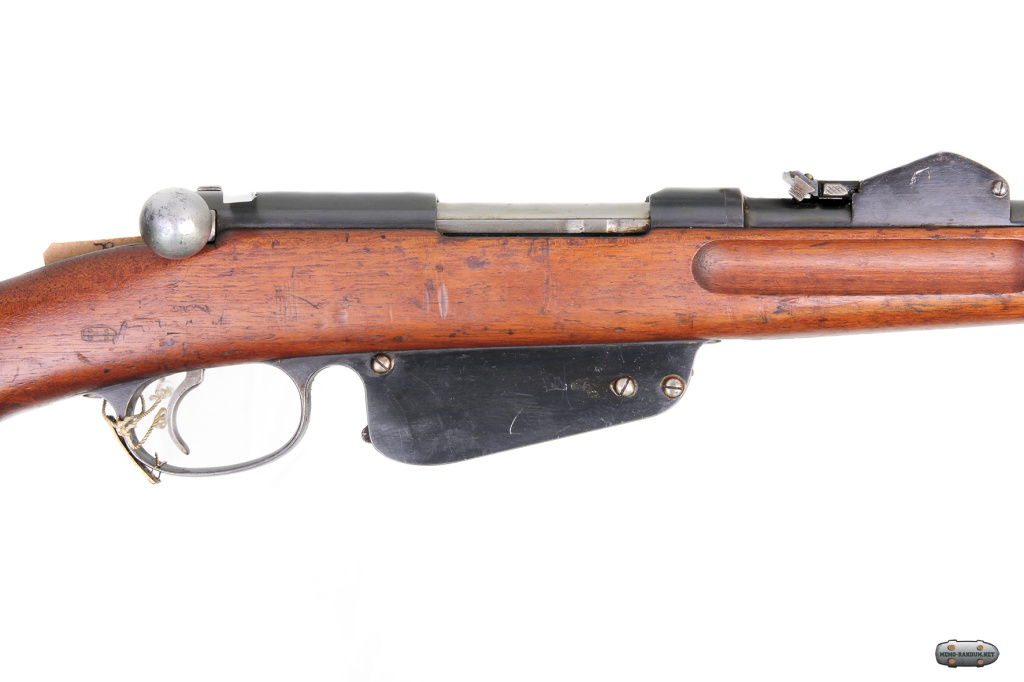

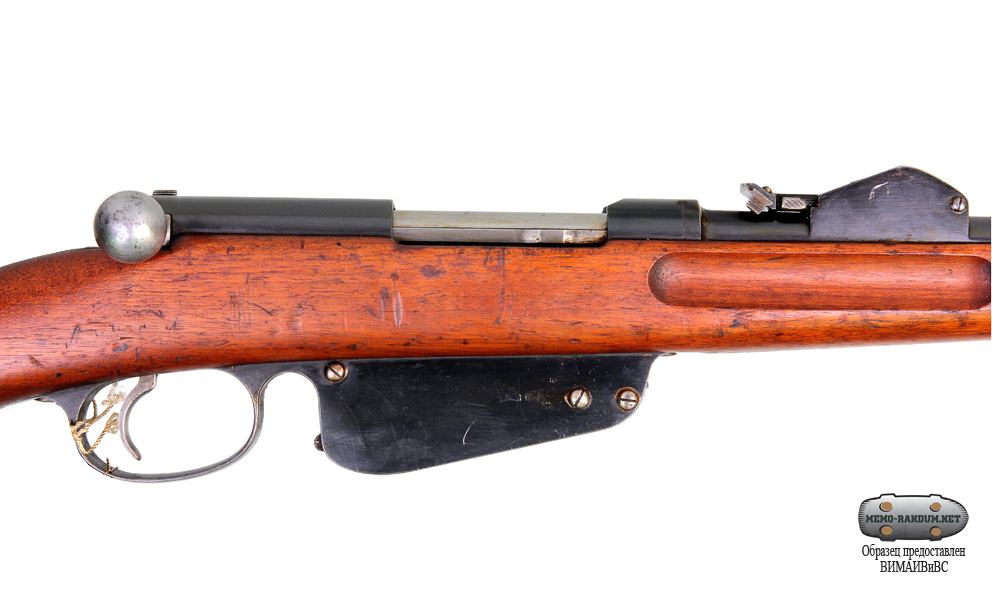

Затвор прямолинейного движения. Закрытый и запертый затвор удерживается в ствольной коробке массивным боевым упором в виде подпорки на шарнире. При не полностью запертом затворе ударник не может продвинуться до капсюля патрона. Запирание находится сзади магазинной коробки.

Флажковый предохранитель, расположенный с левой стороны ствольной коробки, при включении стопорит все подвижные части затвора.




Питание винтовки боеприпасами осуществляется из серединного магазина, наполняемого пятью патронами, объединенными в пачку, которая вставлялась в магазин сверху. По израсходованию всех патронов пачка под действием собственного веса выпадает из магазина через специально предназначенное для этого окно.

Обойма пачечного типа, односторонняя, из тонкой стали. Патроны в обойме расположены так, что шляпка каждого верхнего патрона находится впереди шляпки нижнего патрона, что обеспечивает безотказное проталкивание их затвором в ствол. Обойма-пачка имеет косую форму, и вкладывается в магазин одной стороной. Отличительная особенность пачки – наличие «верха» и «низа», определяемых использованием патронов с рантом (выступающей закраиной). «Верхняя» часть пачки имеет рифление.

Ствол винтовки имеет 4 правосторонних нареза с шагом 250 мм.

Прицельные приспособления оружия состоят из мушки у дульного среза и целика с делениями для стрельбы от 400 до 1700 шагов (1275 м) на ближнюю дистанцию (в Австрии шаг равен 75 см) и от 1800 до 2500 шагов (1875 м) на дальнюю дистанцию. Для стрельбы на дальнюю дистанцию на среднем ложевом кольце укреплена вторая боковая мушка, для которой на прицельной планке устроен передвижной в сторону целик с прорезью.

Кольца, скрепляющие цевье со стволом, раздвижные на винтах, винт среднего кольца проходит сквозь кольцо поперек и не позволяет кольцу сдвигаться при ношении оружия на ремне.

Переднее кольцо глухое, оно служит стойкой для штыка и для укрепления специального костылька, предназначенного для сцепления винтовок при составлении их в козлы.

Для штыкового боя винтовка снабжена штыком. Крестовина штыка надевается кольцом на ствол, а защелка рукояти запирает штык на наконечнике цевья. Примыкание и отмыкание штыка производится быстро в один прием. Обычно винтовка носится без штыка, который примыкается к винтовке перед штыковым боем. В походном положении штык находится в ножне у пояса.

Шомпола при винтовке нет. В походе и в военное время его заменяет веревочная протирка, а в мирное - казарменные длинные шомпола.

На среднем ложевом кольце находится передняя антабка. Тыльная антабка прикреплена к прикладу двумя шурупами.

Ложа винтовки из букового дерева. Шейка ложи пистолетной формы. Приклад и затыльник охотничьего типа, благодаря чему винтовка весьма прикладистая.

До 1890 года в винтовке Steyr Mannlicher M1888 использовались 8-мм патроны, снаряжаемые усовершенствованным дымным порохом, который давал пуле начальную скорость 500 м/сек. С 1890 года в этих патронах стали использовать бездымный порох и пулю в стальной оболочке, при которых начальная скорость пули составила 625 м/сек.

В 1890 году специально для использования патронов с бездымным порохом винтовки Манлихера образца 1888 года были модернизированы. Модернизация заключалась в замене прицела на целик с делениями для стрельбы от 600 до 1800 шагов (1350 м) на ближнюю дистанцию и от 2000 до 3000 шагов (2250 м) на дальнюю дистанцию, а также нанесении на боковую поверхность прицела шкалы под патрон на бездымном порохе. Применение старых патронов также было возможно. Этот образец винтовки получил обозначение «Steyr Mannlicher M1888-90».

Винтовки данного образца служили в Австро-Венгрии до 1895 год, пока на вооружение не была принята новая винтовка Манлихера – Steyr Mannlicher M1895. Тогда винтовки образца 1888 года были частично проданы Болгарии, а остальные хранились в арсеналах, откуда в 1914 году были извлечены и выдавались резервистам и некоторым боевым частям. Во время Первой Мировой войны на эти винтовки устанавливались прицелы от винтовок Steyr Mannlicher M1895, в результате чего они стали известны с обозначением «Steyr Mannlicher M1888-95».

Кроме винтовки Манлихера образца 1888 года был разработан и карабин, отличавшийся укороченным стволом и более коротким цевьем, а соответственно и меньшим весом.

Винтовки Steyr Mannlicher M1888 и M1888-90 были очень прочными и надежными, удобными в обращении, а за счет затвора прямого движения и пачечной обоймы имели высокую скорострельность. На испытаниях по скорострельности из винтовок производили до 30 выстрелов в минуту при стрельбе с прицеливанием.

Однако это оружие обладало и рядом недостатков, среди которых можно отметить значительную длину и большой вес, длинную ствольную коробку, а также запирание затвора позади магазина, что способствовало осадке частей затвора и ствольной коробки.

Все же винтовка Манлихера, в качестве военного оружия на тот момент оказалась совершеннее всех бывших тогда систем. Она имела наиболее совершенный затвор прямого движения и самый лучший магазин. Впоследствии винтовки с затвором прямого движения были введены в Швейцарии (система Шмидт-Рубин образца 1889 года) и во флоте США (система Ли образца 1895 года). Пачечные магазины вскоре были приняты для винтовок во многих государствах (Германия, Италия, Румыния, Голландия), а пуля в стальной оболочке получила широкое применение со времен Первой Мировой войны 1914-1918 годов.


M1888 M1888-90
Калибр, мм 8х52 R
Длина, мм 1280
Длина ствола, мм 765
Вес без патронов, кг 4.41
Магазин, кол. патронов 5
Начальная скорость пули, м/с 500 625
Прицельная дальность стрельбы, м 1875 2250

Производство винтовок Steyr Mannlicher M1888 и M1888-90 было налажено в 1888 году оружейным предприятием «Österreichischen Waffenfabriks-Gesellschaft» в Штейре где до 1896 года было выпущено порядка 1000000 винтовок. Кроме того с 1891 по 1896 год на предприятии «Fegyver- es Gepgyar» (FEG) было выпущено около 95000 этих винтовок.

источник:http://weaponland.ru/load/vintovka_steyr_mannlicher_m1888_m1888_90/149-1-0-890
