Пистолет-карабин Манлихер м-1901 (Karabiner-Pistole M/1901)

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ
Размер:
калибр 7.65 мм
длина ствола
300 мм
общая длина
733 мм
емкость магазина
6 патронов

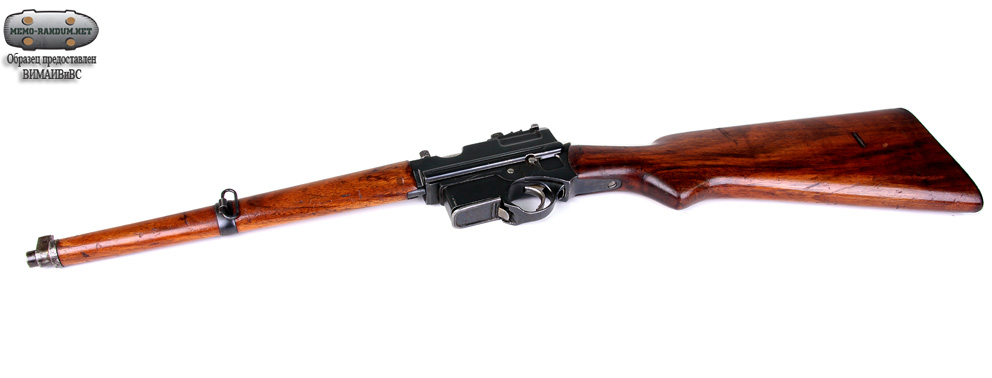

Пистолет-карабин Манлихер м-1901 (Karabiner-Pistole M/1901). Обзор

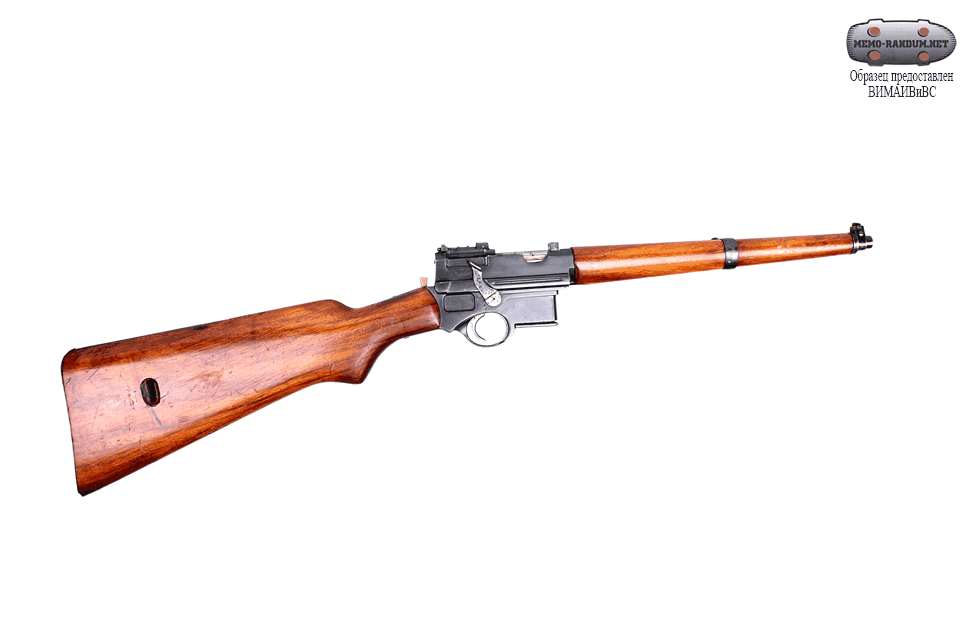

Пистолет-карабин Манлихер м-1901 (Karabiner-Pistole M/1901) gif

Карабин самозарядный Mannlicher m/1901 (v. Mannlichers Selbstlade-Karabiner m/1901)

Время изготовления: 1901-1904 гг. (?)

Место изготовления: Австро-Венгрия, г. Штайр (?). Österreichischen Waffenfabriks Gesellschaft (?).

Заводской номер: 746

Пистолет-карабин Манлихер м-1901 (Karabiner-Pistole M/1901)

Описание:

Автоматика действует на принципе короткого отката ствола. УСМ ударникового типа, с предохранителем. Магазин коробчатый, отъемный, емкостью на 6 патронов. Прицельные приспособления состоят из секторного ступенчатого прицела с хомутиком и мушки треугольного сечения на основании, укрепленном на наконечнике цевья.

Пистолет-карабин Манлихер м-1901 (Karabiner-Pistole M/1901) . прицельная планка

Прибор стальной, состоит из затыльника приклада, ложевого кольца, наконечника цевья и антабки. Ложа деревянная, составная, состоит из приклада и цевья. В прикладе имеется отверстие для продевания ремня. Шейка приклада полупистолетной формы.

Пистолет-карабин Манлихер м-1901 (Karabiner-Pistole M/1901)

Заводской номер 746 нанесен слева на патронник ствольной коробки и крышку магазина. На патронник ствольной коробки нанесены два клейма «N под короной» и «орёл». На нижнюю часть шейки приклада нанесено клеймо «AV» (?).

Пистолет-карабин Манлихер м-1901 (Karabiner-Pistole M/1901) . дульный срез

Размер: калибр 7.65 мм, длина ствола 300 мм, общая длина 733 мм, емкость магазина на 6 патронов

Материал: сталь, дерево.

Пистолет-карабин Манлихер м-1901 (Karabiner-Pistole M/1901) схема

Фотография содержит изображение предмета, принадлежащего собранию (коллекции) ФГБУ Военно-исторический Музей артиллерии, инженерных войск и войск связи МО РФ.

ВИМАИВиВС обладает правом разрешать или запрещать его использование на основании статьи 36 Федерального закона от 26.05.1996 № 54-ФЗ «О Музейном фонде Российской Федерации и музеях в Российской Федерации».
