Карабин Mannlicher-Schönauer Mod.1903, 8x60S Magnum
Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

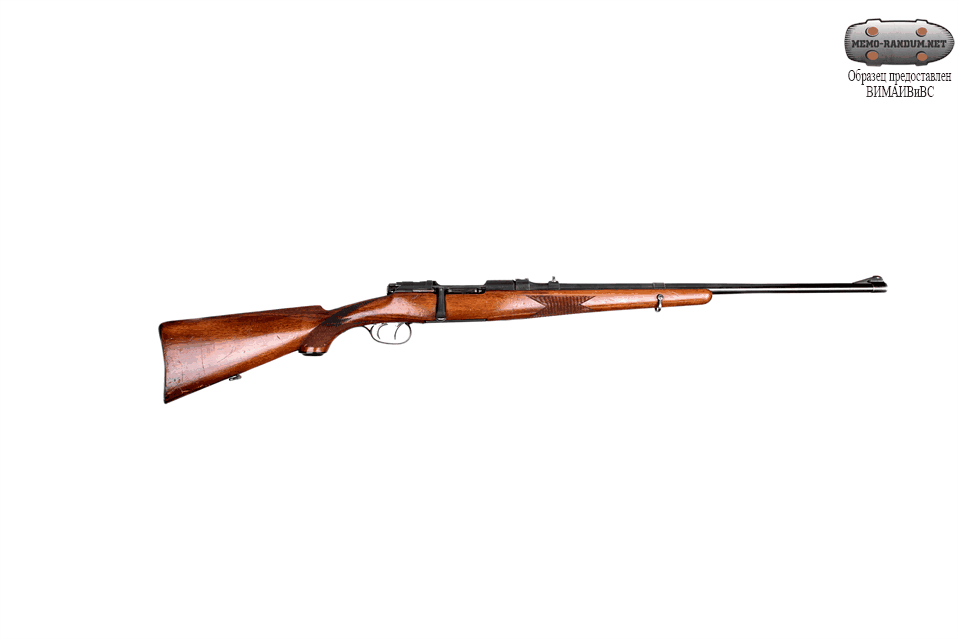

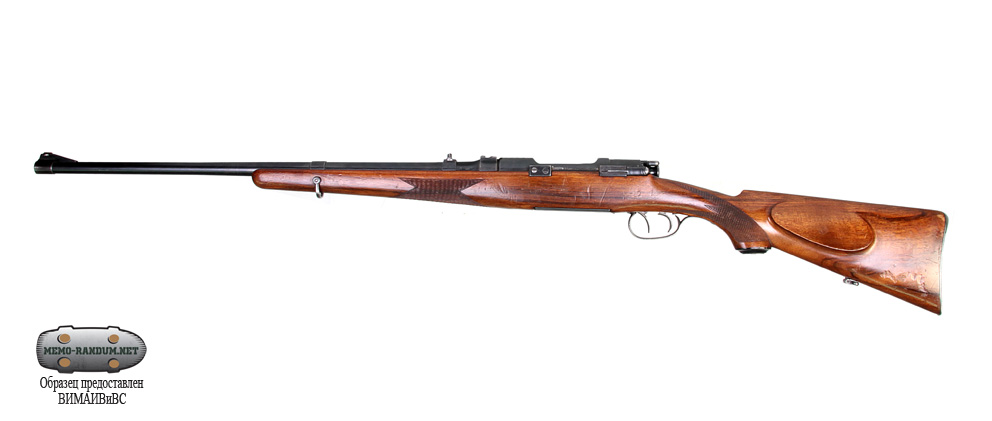

Карабин Mannlicher-Schönauer Mod.1903, 8x60S Magnum
60 см ствол, складной целик, приемник с надписью "кал: 8x60S Магнум". двойной спусковой крючок, флажок безопасности, ложе из грецкого ореха. оригинальный стальной затыльник - 36 см,общий вес 4,1 кг, Год выпуска до 1938 года.
Карабин магазинный охотничий системы Манлихера-Шонауэра.
Принадлежал Герою Советского Союза ген.-полковнику артиллерии М.Н. Хлебникову
Время изготовления: середина - вторая половина ХХ вв.
Место изготовления: Австро-Венгрия, г. Штайр. Österreichischen Waffenfabriks Gesellschaft.
Заводской номер: 3613
Описание:

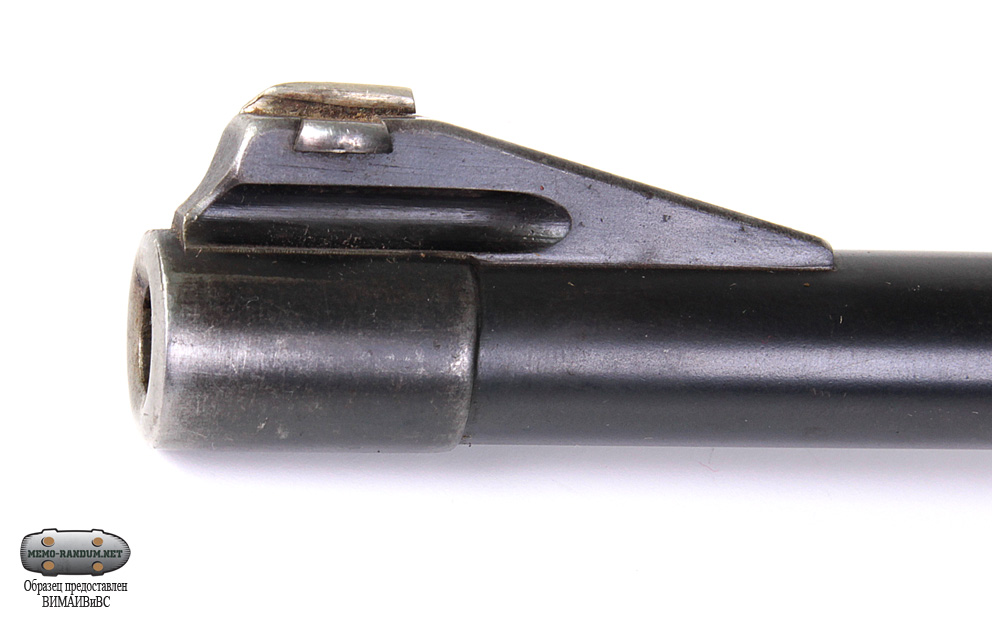

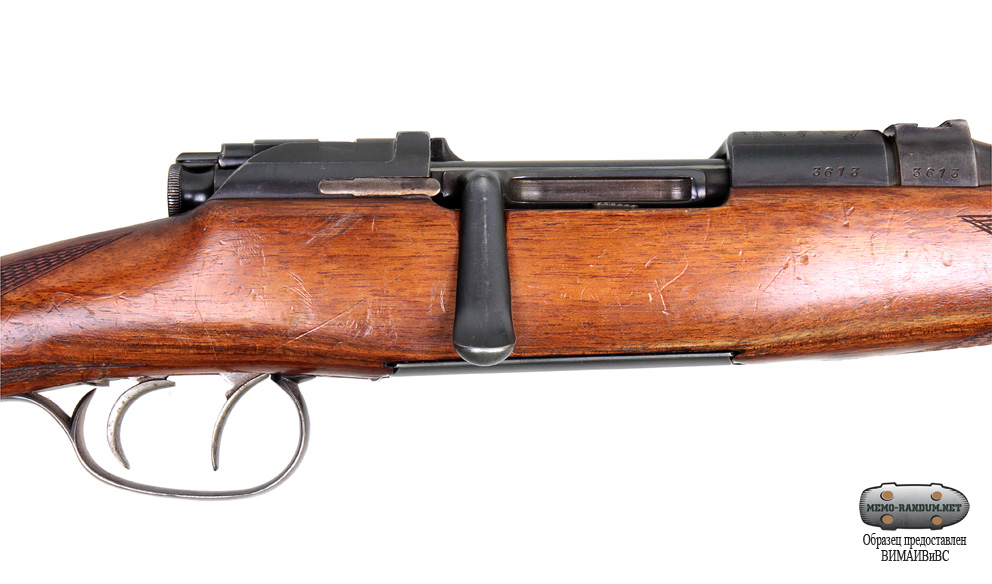

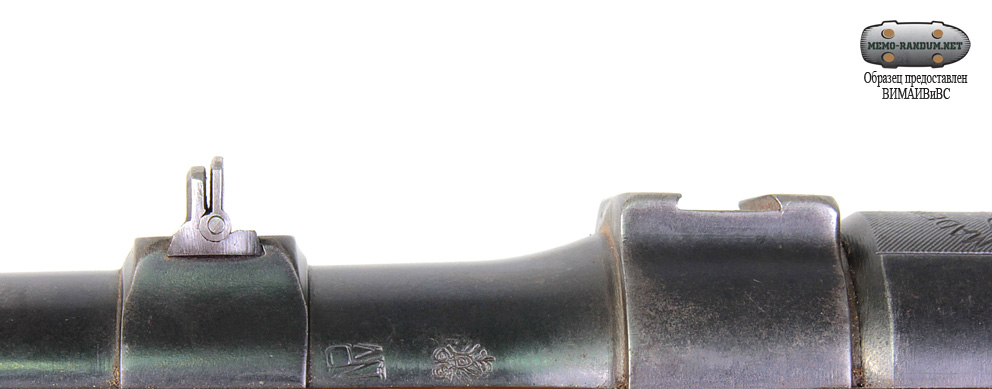

Затвор продольноскользящий с поворотом при запирании вправо. УСМ с предохранителем флажкового типа и шнеллером. Магазин серединный, емкостью на 5 патронов. Прицельные приспособления состоят из целика с постоянной и откидной планкой на 300 м. и открытой мушки, укрепленной на высоком основании, в дульной части ствола.

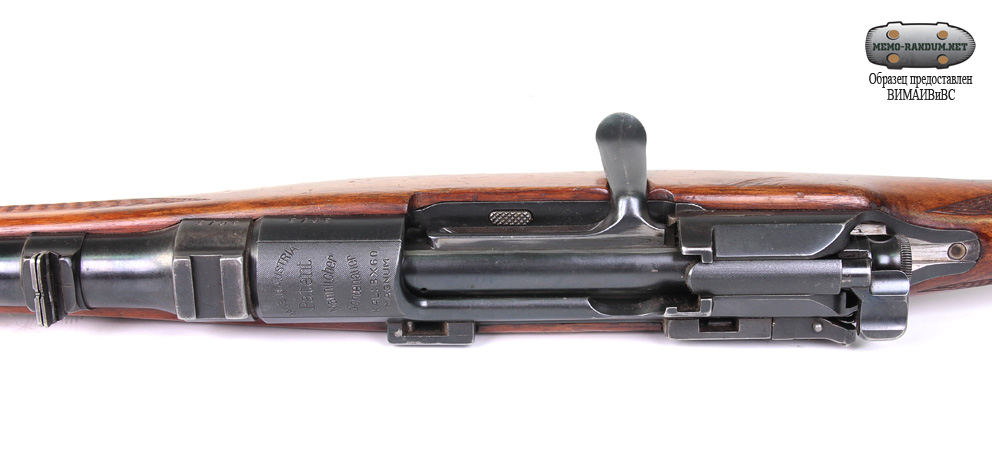

На патроннике ствола сверху и на ствольной коробке имеются гнезда для установки оптического прицела. Прибор стальной, состоит из спусковой скобы, затыльника приклада и двух антабок. Ложа деревянная, цельная. Шейка приклада пистолетного типа, украшена ромбовидной насечкой. Затыльник рукоятки выполнен из пластмассы (?).
Также ромбовидной насечкой украшено и цевье. В прикладе имеется хранилище с крышкой для хранения трёх патронов. Тип боеприпаса 8х60 MAGNUM. Заводской номер 3613 нанесен справа на патроннике ствола и патроннике ствольной коробки. На патроннике ствола, слева, нанесены клеймо «NPv» и клеймо «герб». На патроннике ствольной коробки выбита надпись «MADE IN AUSTRIA | Patent | Mannlicher |

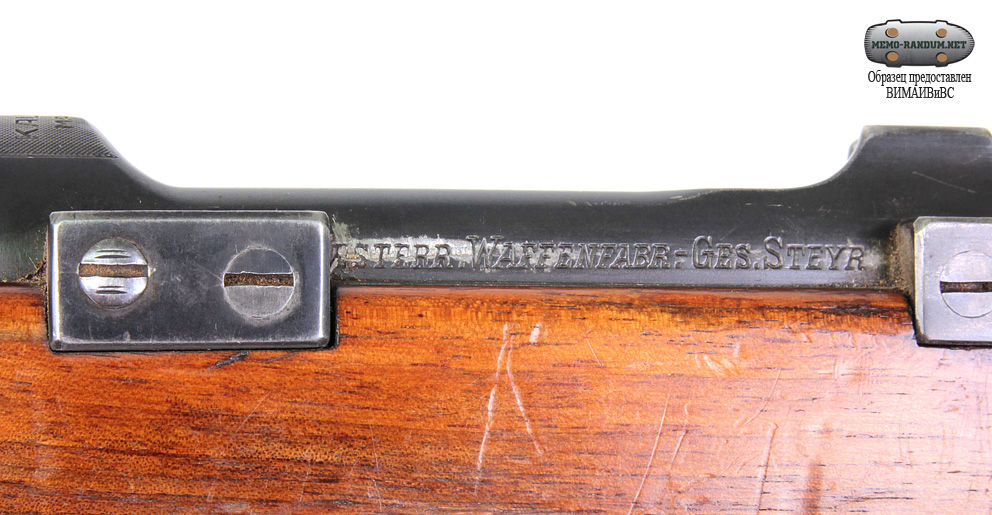

Schœnauer | Kal: 8 x 60 | MAGNUM». На левую стенку ствольной коробки нанесена надпись «OSTERR. WAFFENFABR.- GES. STEYR».
Размер: калибр 8 мм, длина ствола 597 мм, общая длина 1114 мм
Материал: сталь, дерево, пластмасса (?).
