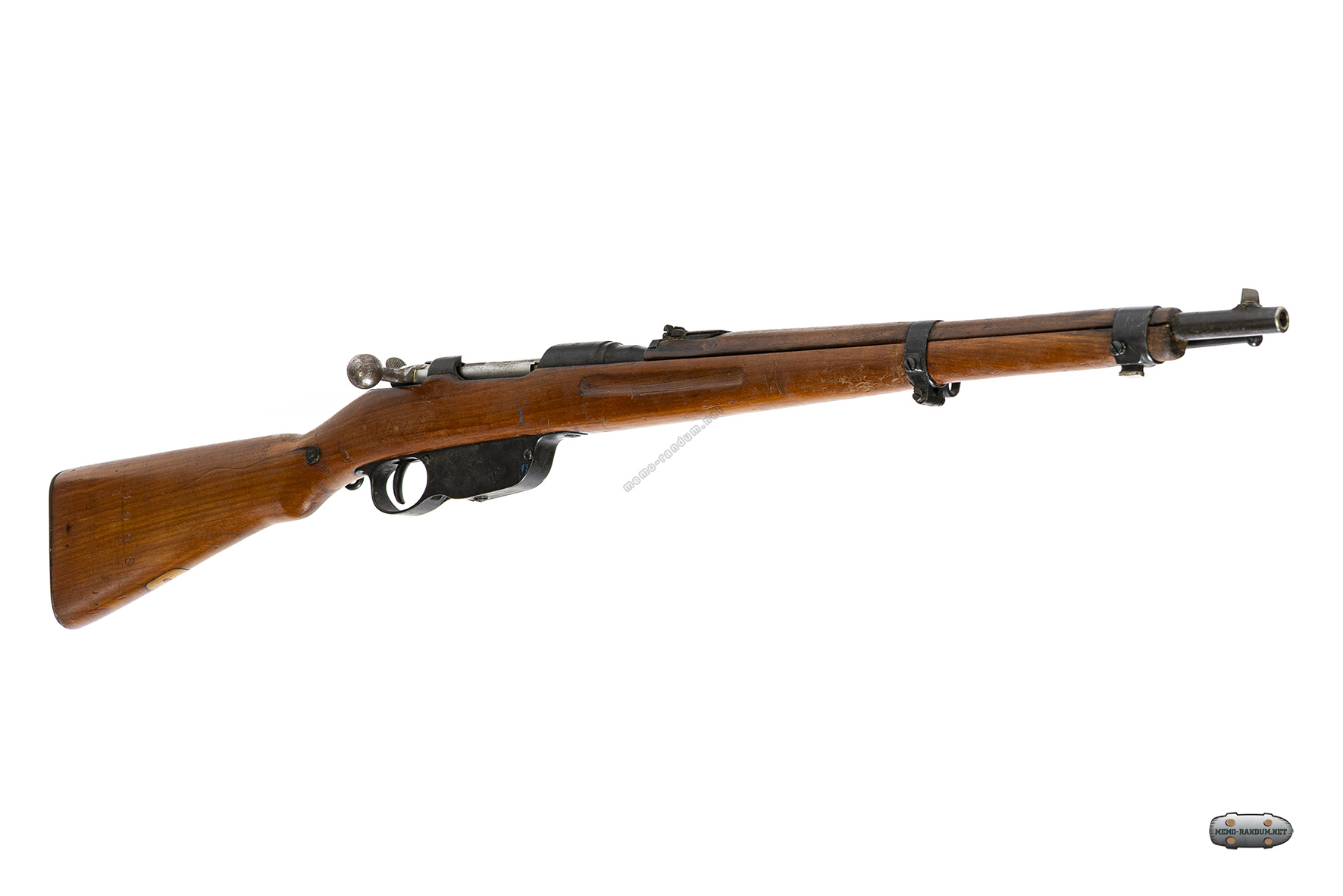

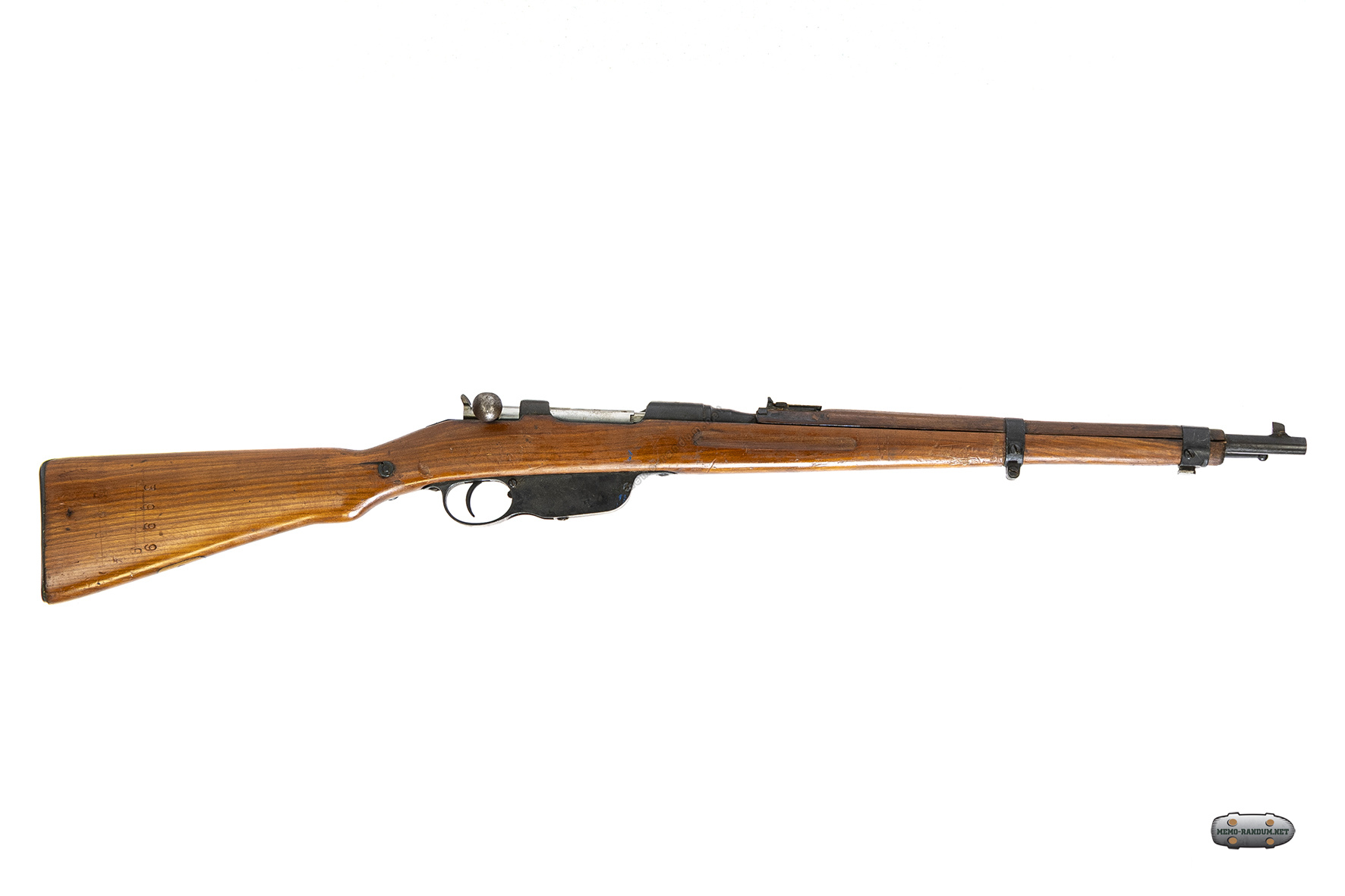

Карабин Mannlicher M95 (Mannlicher M.95 Stutzen)
Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.
Тактико-технические характеристики (ТТХ) карабина M95
Калибр
8x50 мм R Mannlicher (оригинальный), 8x56 мм R M30 (после модернизации)
Длина общая
~ 1000 мм
Длина ствола
~ 490 мм
Вес (без патронов)
~ 3,2 кг
Магазин Неотъемный, коробчатый
на 5 патронов

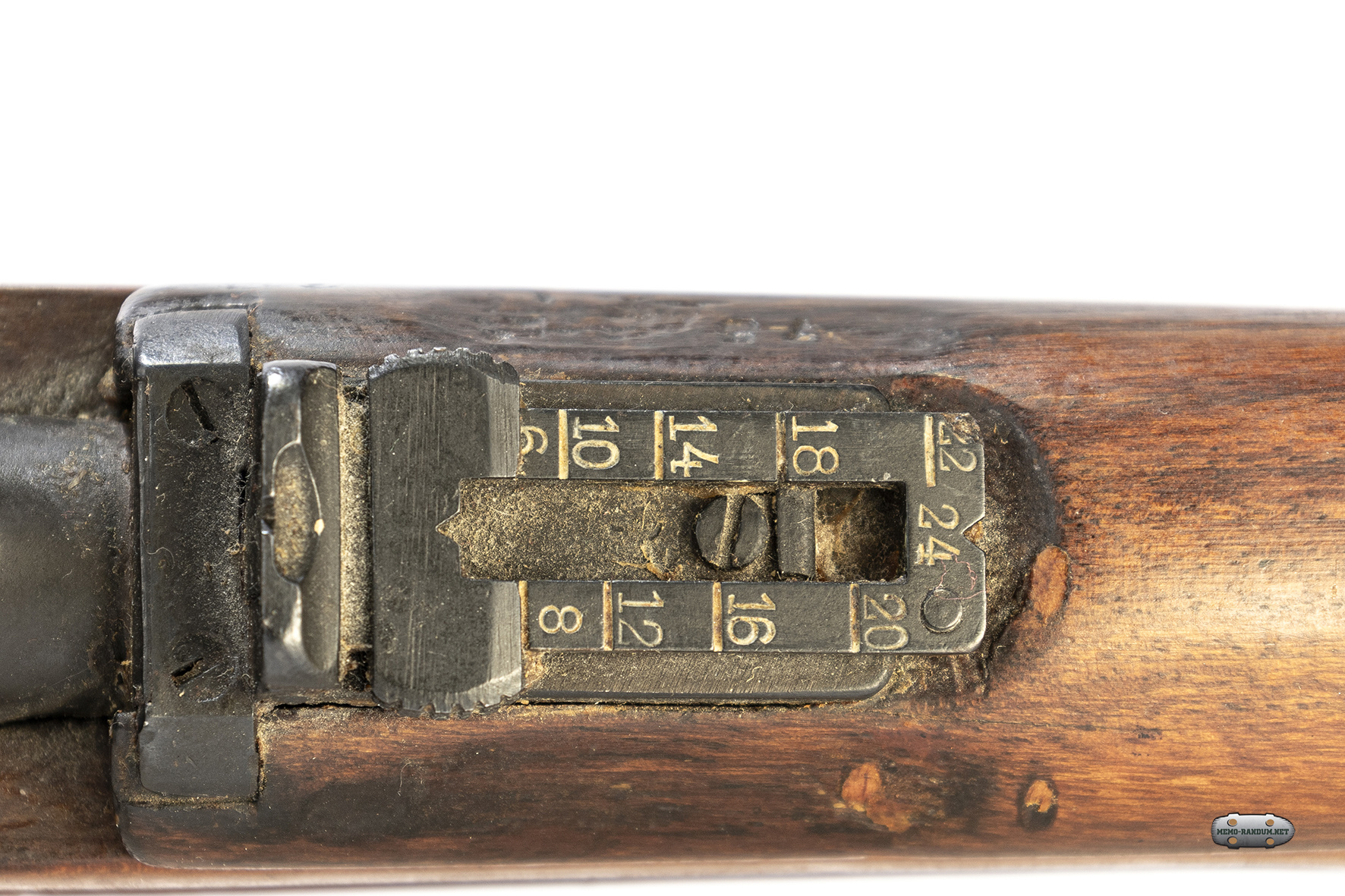

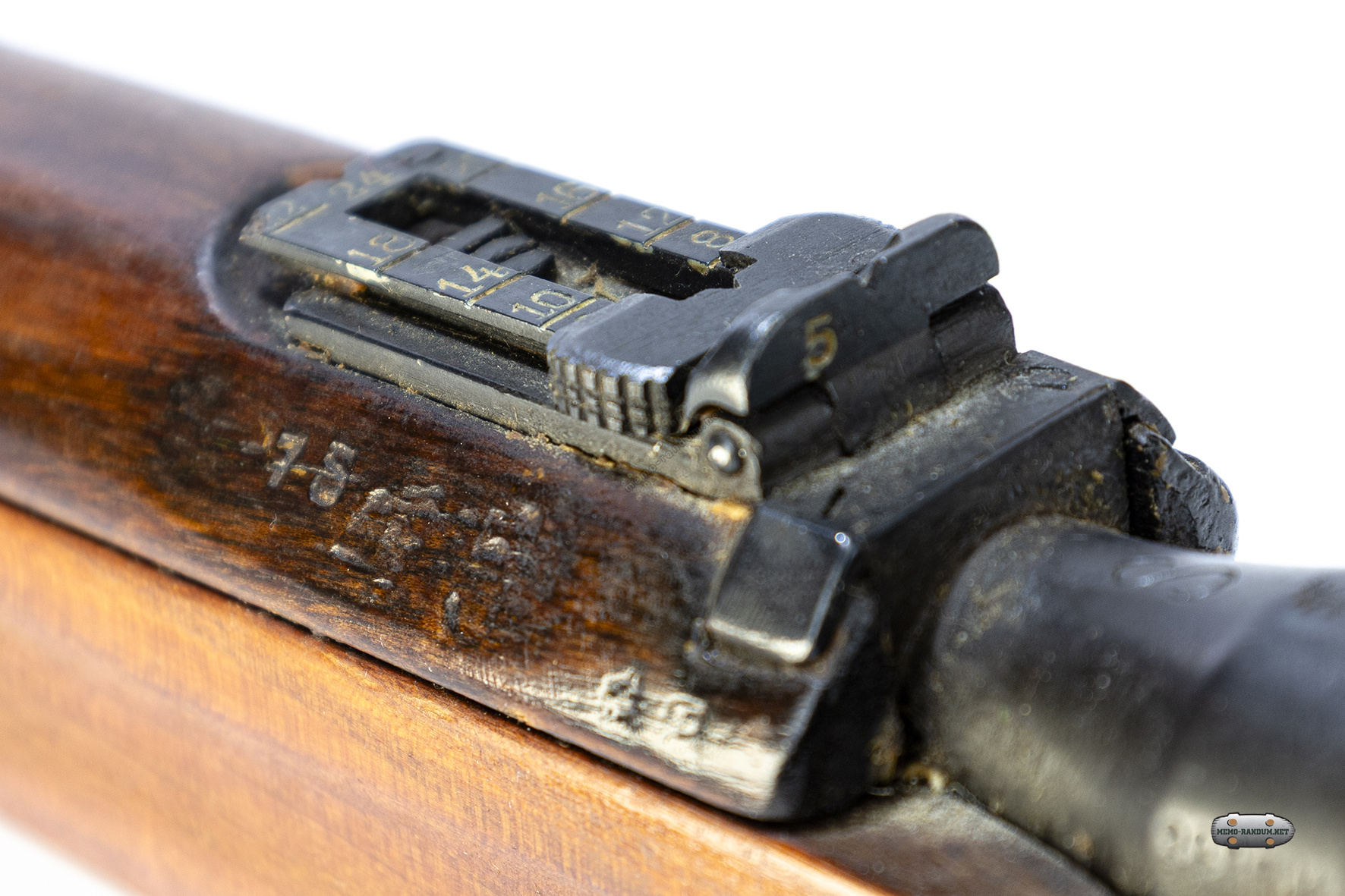

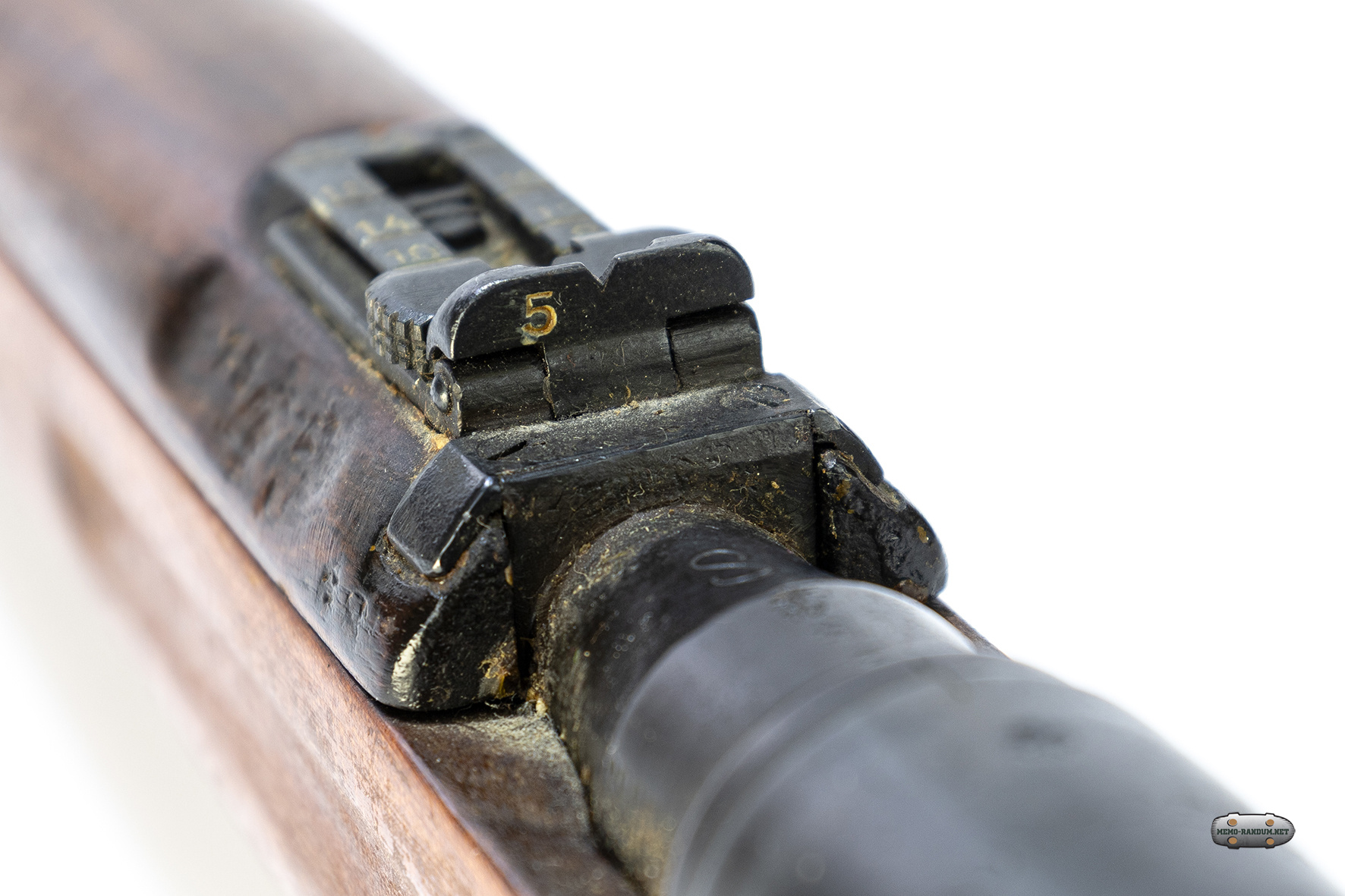

Прицельная дальность
До 1500 м (деления прицела), эффективная ~ 300-400 м
Начальная скорость пули
~ 620-720 м/с (в зависимости от патрона)
Система запирания
Прямоскользящий затвор с боевыми упорами

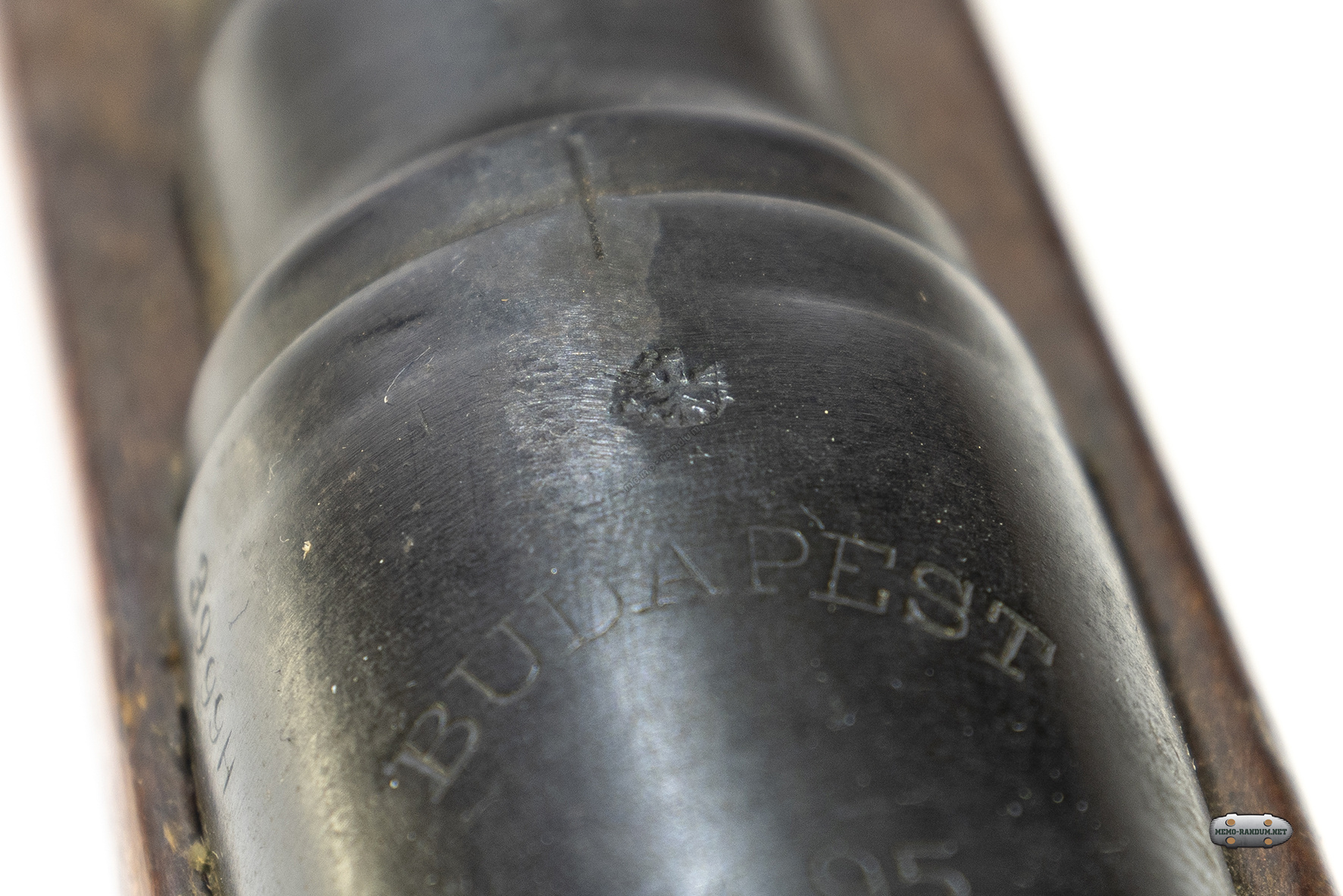

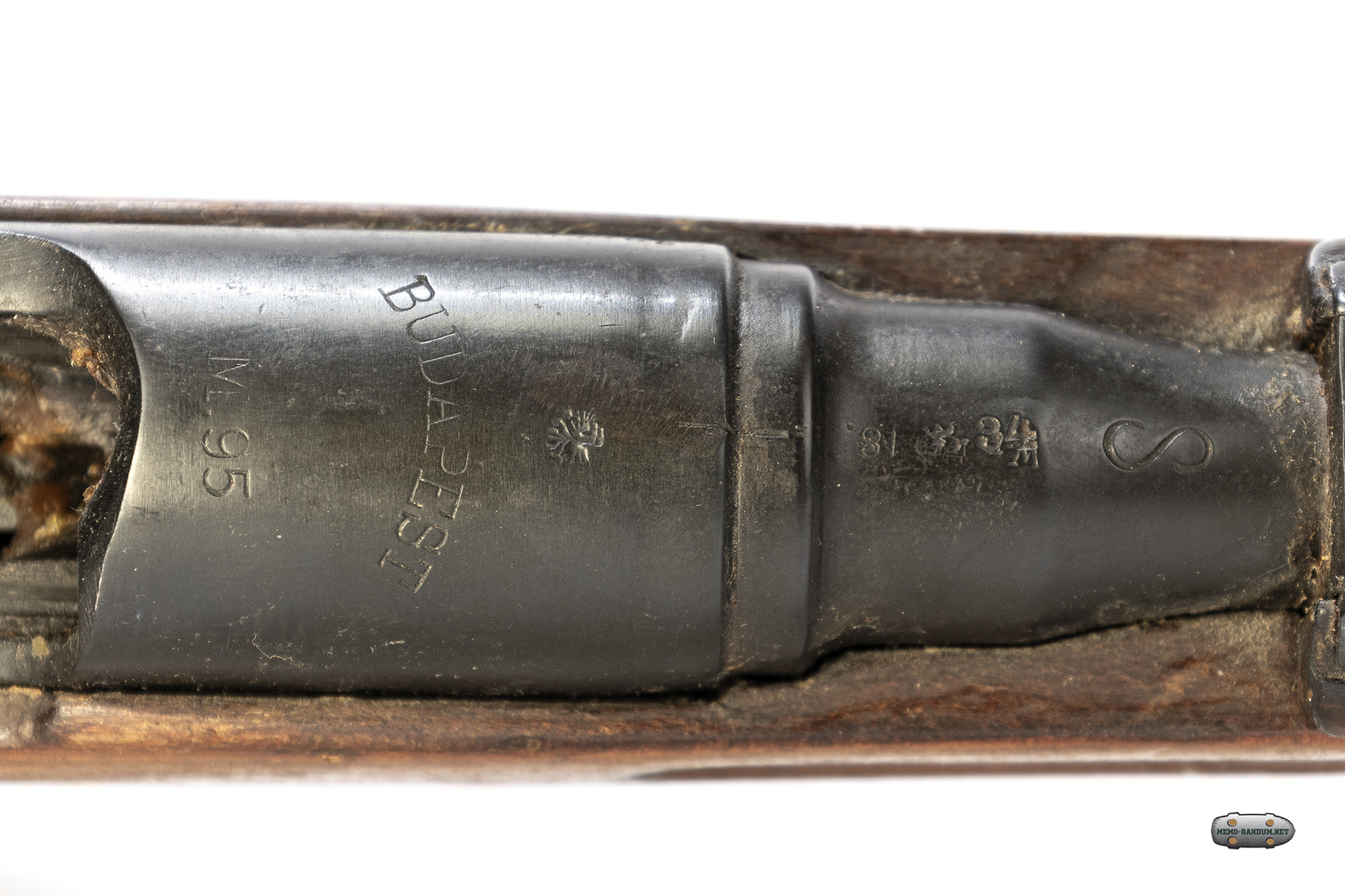

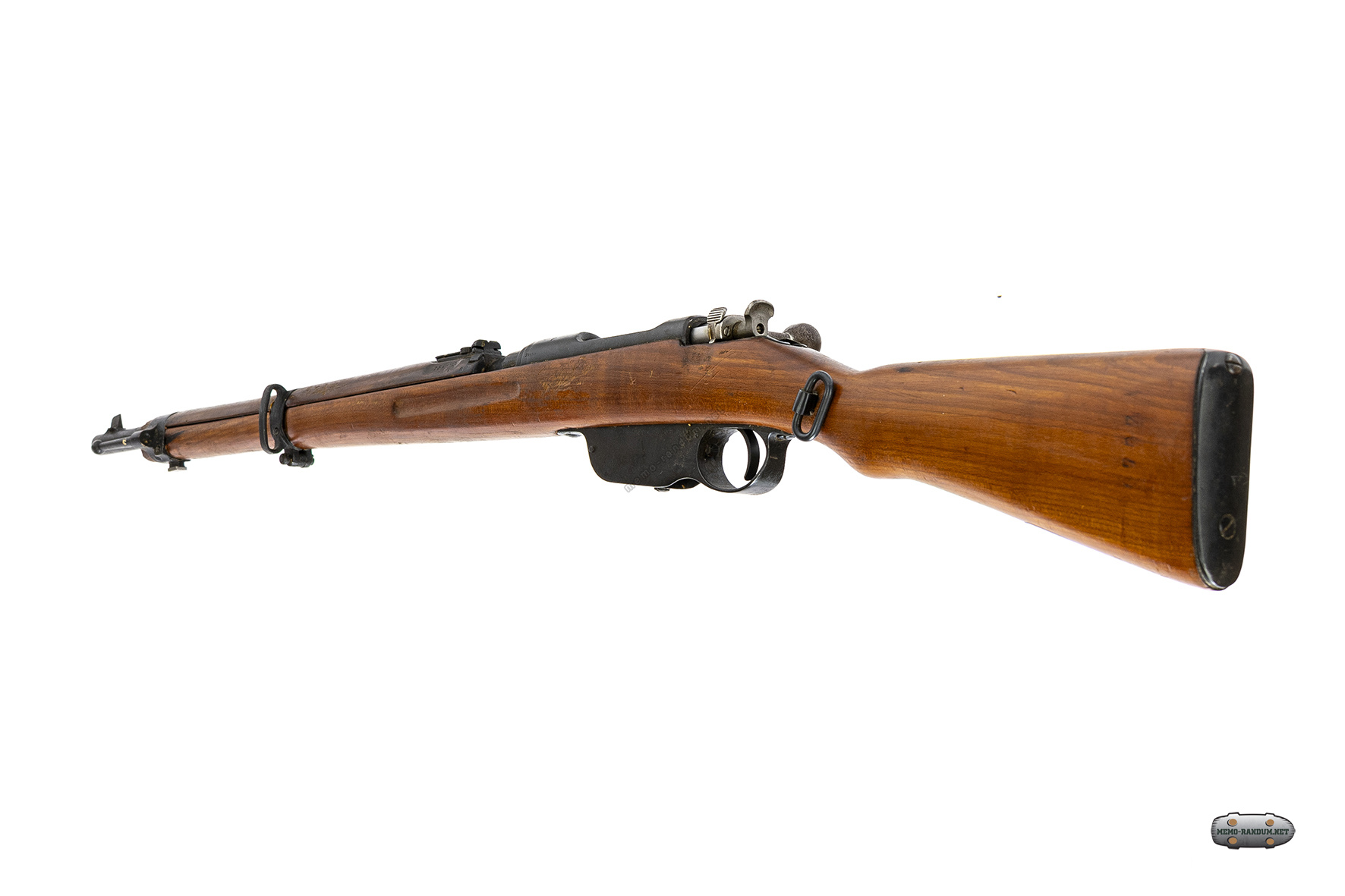

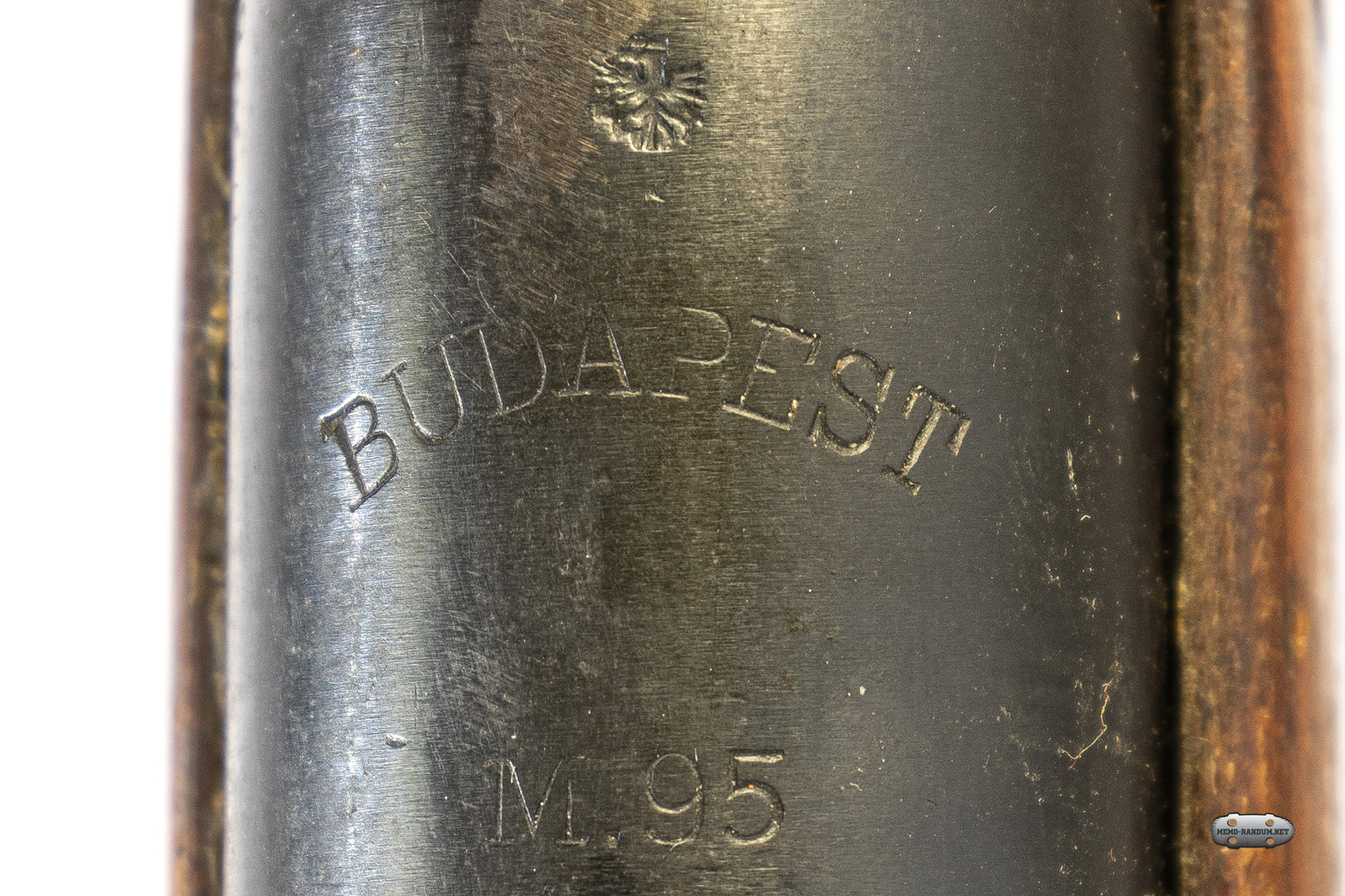

Карабин Mannlicher M95. BUDAPEST
История создания и службы
- Разработчик: Австро-Венгерская империя, оружейный завод в Штайре (Steyr).
- Конструкторы: Фердинанд Риттер фон Маннлихер (система затвора) и Отто Шёнгауэр (разработка патрона).
- Год принятия на вооружение: 1895 год.
Основные пользователи:
- Австро-Венгрия: Был основным карабином для кавалерии, артиллерии, инженерных и вспомогательных частей.
- После распада империи: Достался странам-преемницам (Австрия, Венгрия, Чехословакия) и другим государствам (Югославия, Польша, Италия).
- Третий Рейх: После аншлюса Австрии и оккупации других стран карабины были приняты на вооружение Вермахта как Gewehr 98(ö) и Karabiner 98(ö).
- Вторая Мировая война: Активно использовался всеми сторонами на Балканском и Восточноевропейском ТВД, часто как оружие второго эшелона.
Конструктивные особенности и устройство
Карабин M95 знаменит своими инновационными для своего времени решениями.

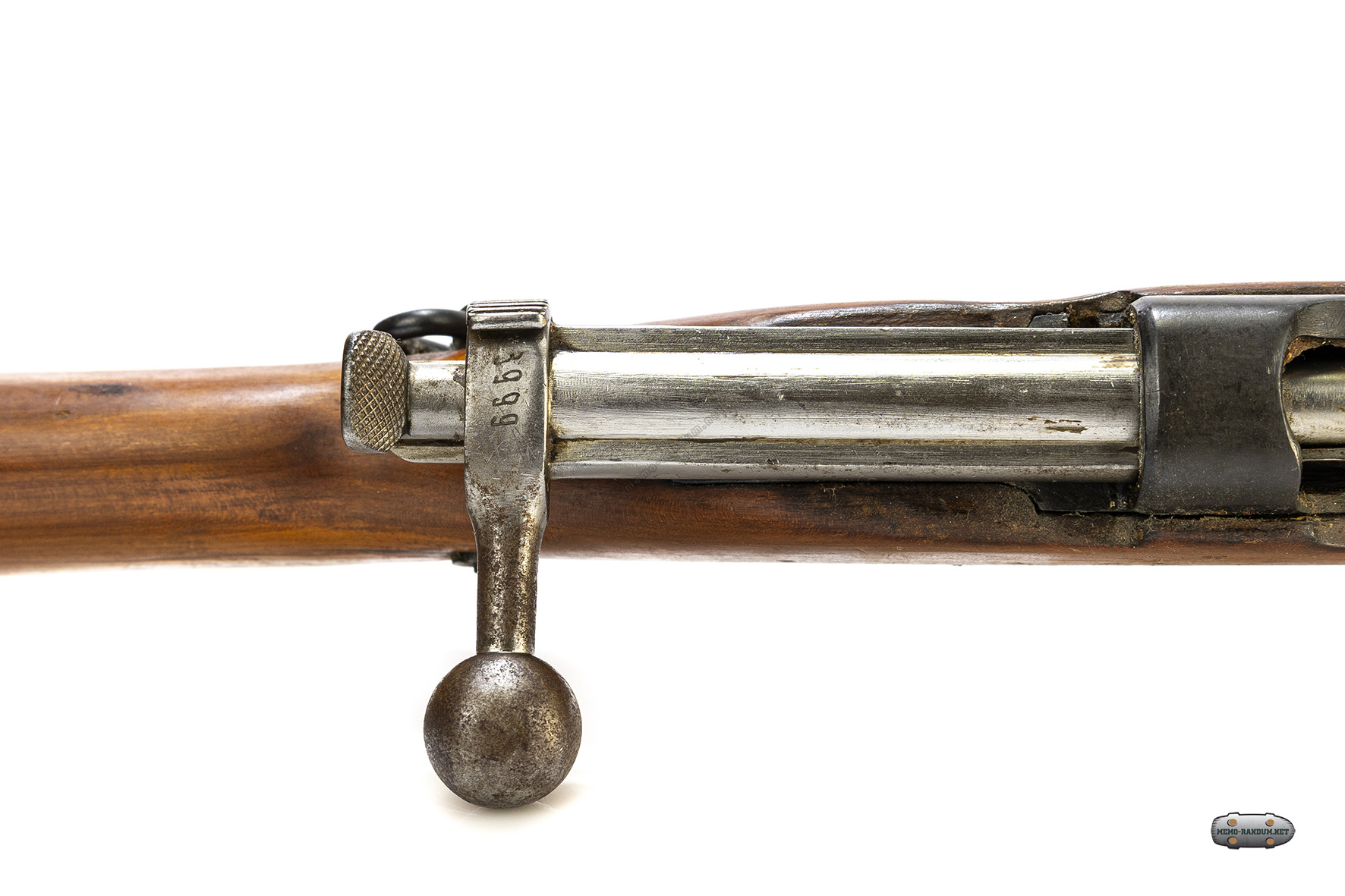

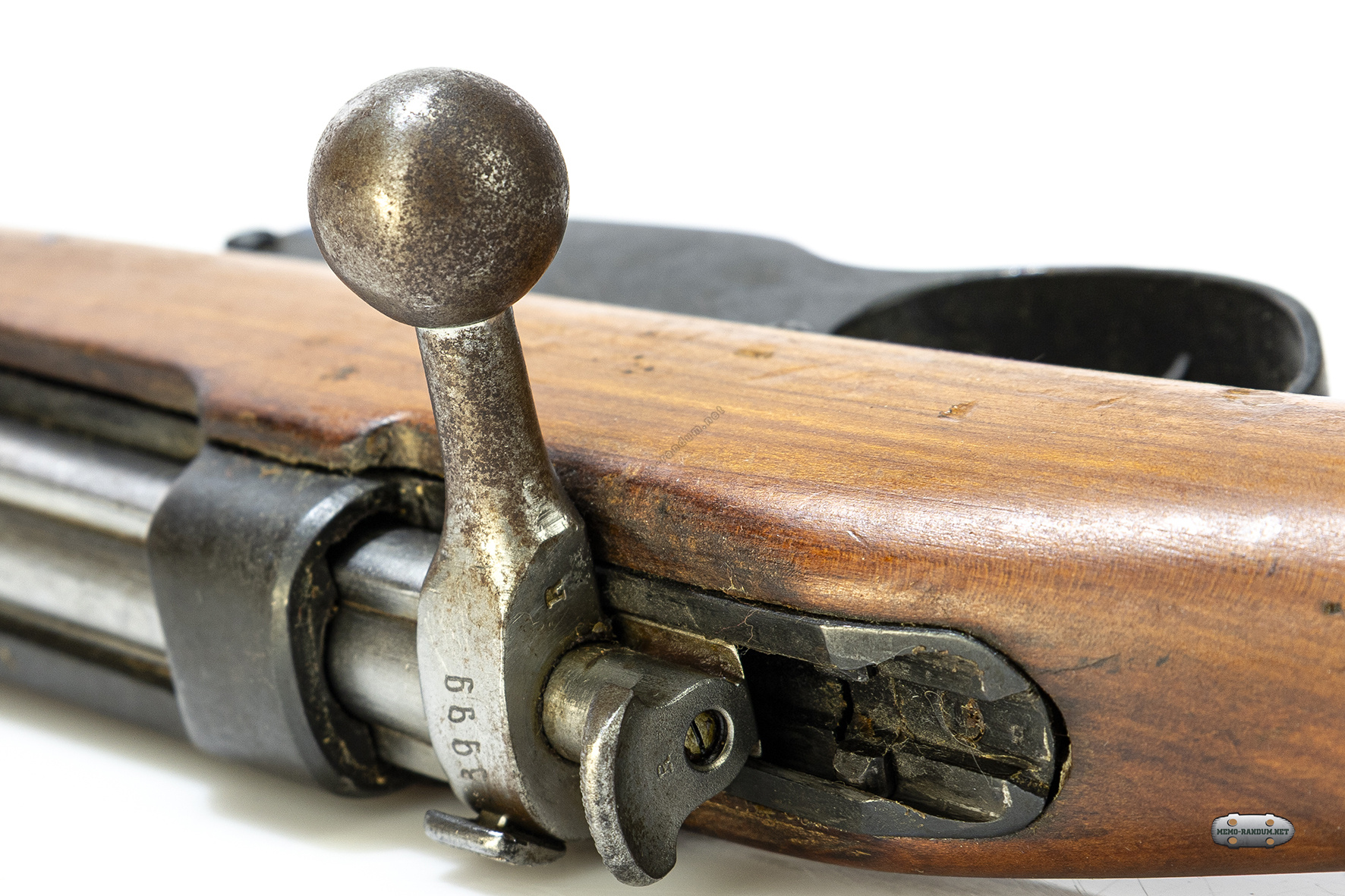

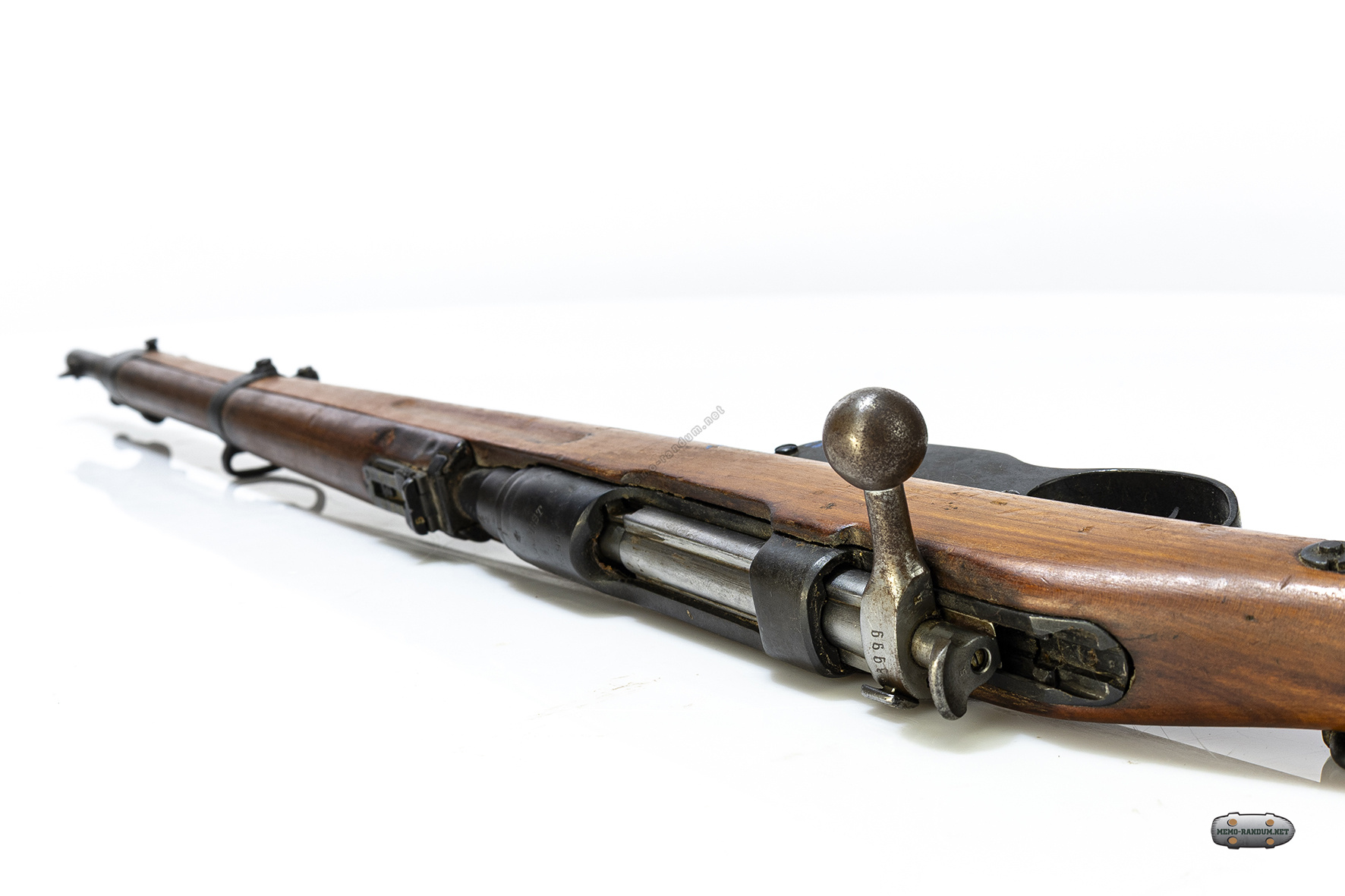

Прямоскользящий затвор Маннлихера (Straight-Pull): Это главная особенность.
- Принцип работы: Для перезарядки стрелку не нужно поднимать и поворачивать рукоятку, как у классических поворотных затворов (Маузер, Мосина). Достаточно потянуть рукоятку прямо на себя и толкнуть обратно.
- Преимущество: Высокая скорострельность. Подготовленный стрелок может сделать до 30-35 прицельных выстрелов в минуту.
- Недостаток: Затвор более сложный в производстве и чувствителен к загрязнению по сравнению с поворотными системами.
Пачечное заряжание:
- Обойма (пачка) на 5 патронов является неотъемлемой частью системы. Она вставляется целиком в магазин сверху при открытом затворе.
- После израсходования патронов пустая пачка выпадает через окно в нижней части магазинной коробки.
- Важно: Заряжать карабин по одному патрону неудобно, так как это мешает работе подавателя.
Патрон:
- Изначально карабин использовал патрон 8x50mm R Mannlicher.

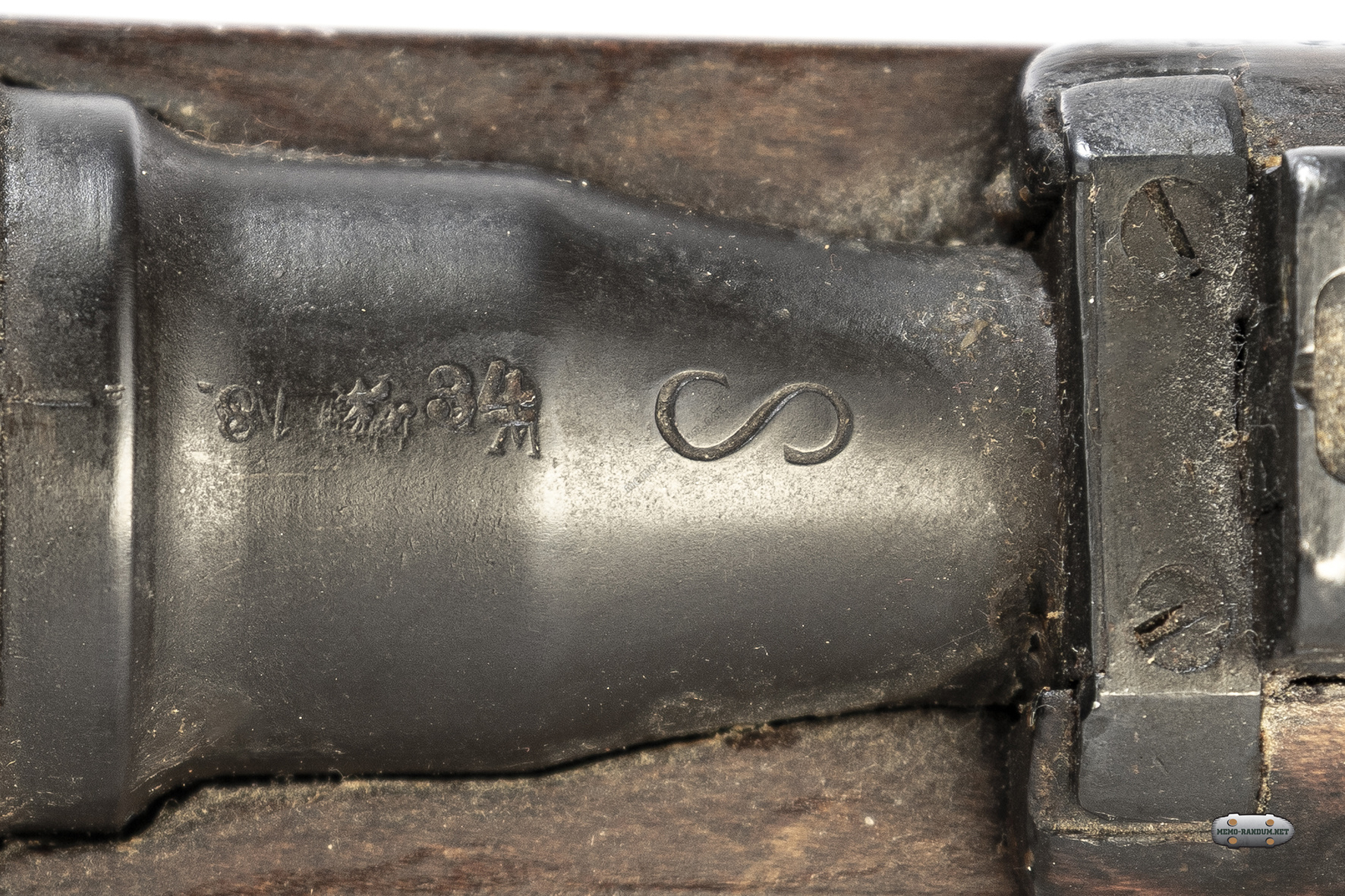

- После модернизации в 1930-х годах многие карабины (особенно те, что остались в Австрии) были перестволены под более современный и мощный патрон 8x56mm R M30. Такие карабины имеют на казенной части ствола крупную букву "S" (от "Spitzgeschoß" - остроконечная пуля).
- ВНИМАНИЕ ДЛЯ СТРЕЛКОВ И КОЛЛЕКЦИОНЕРОВ: Патроны 8x50mm R и 8x56mm R НЕ ВЗАИМОЗАМЕНЯЕМЫ! Стрельба неподходящим патроном чрезвычайно опасна.

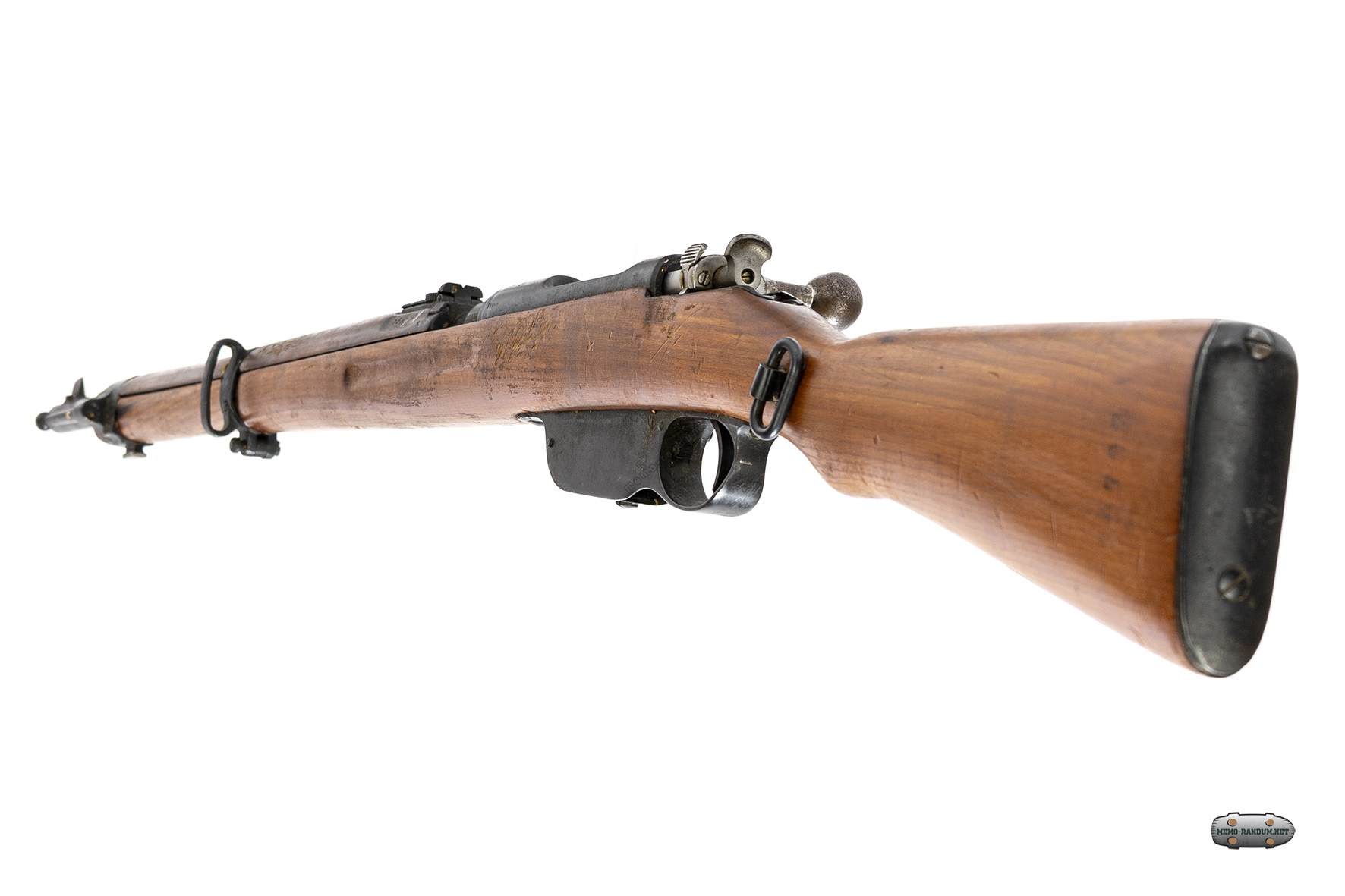

Внешний вид:
- Короткий и компактный: Идеален для действий в окопах, лесу, на лошади.
- Цельнометаллическая "муфта": Характерная деталь, закрывающая заднюю часть ствола и переднюю часть ствольной коробки.

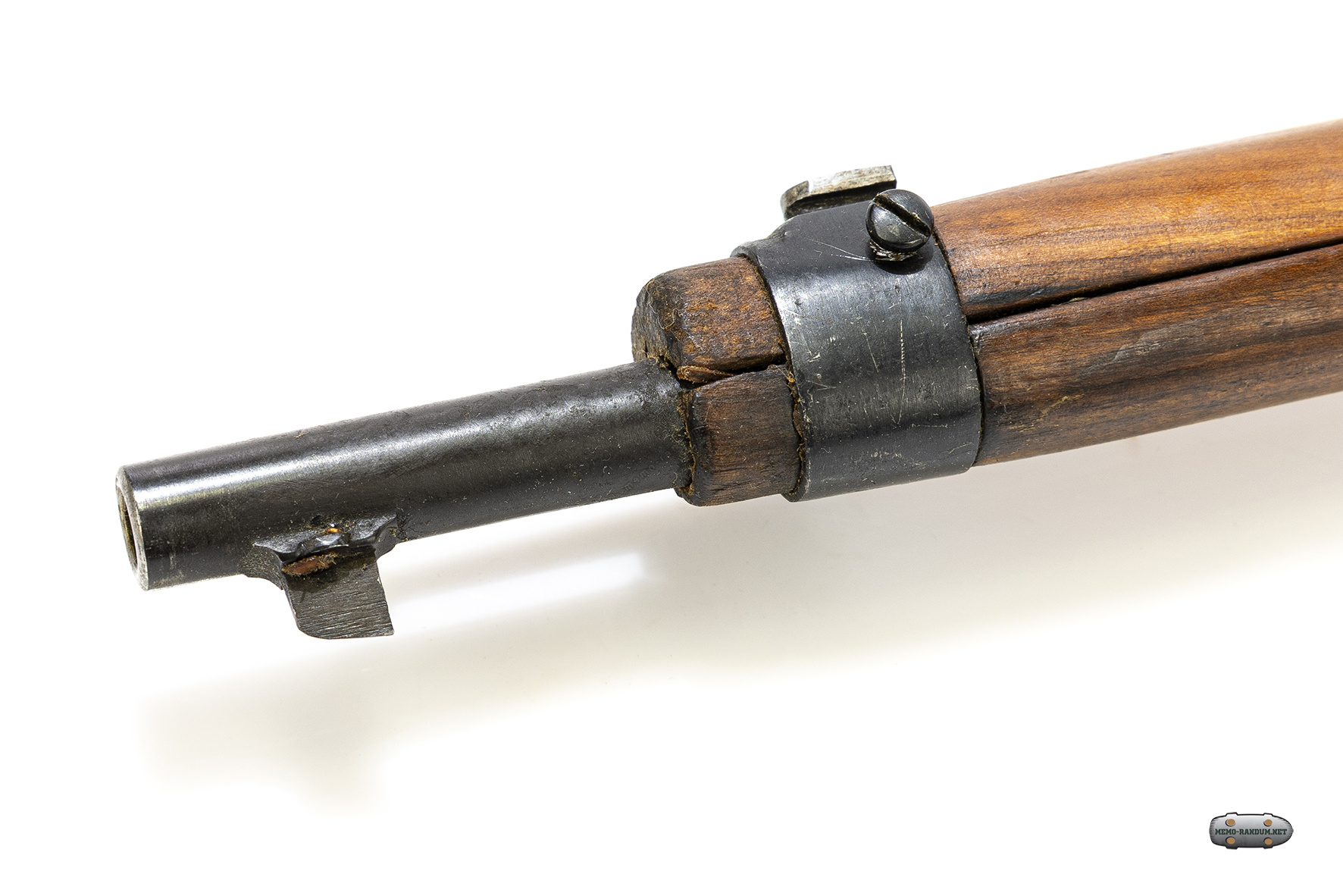

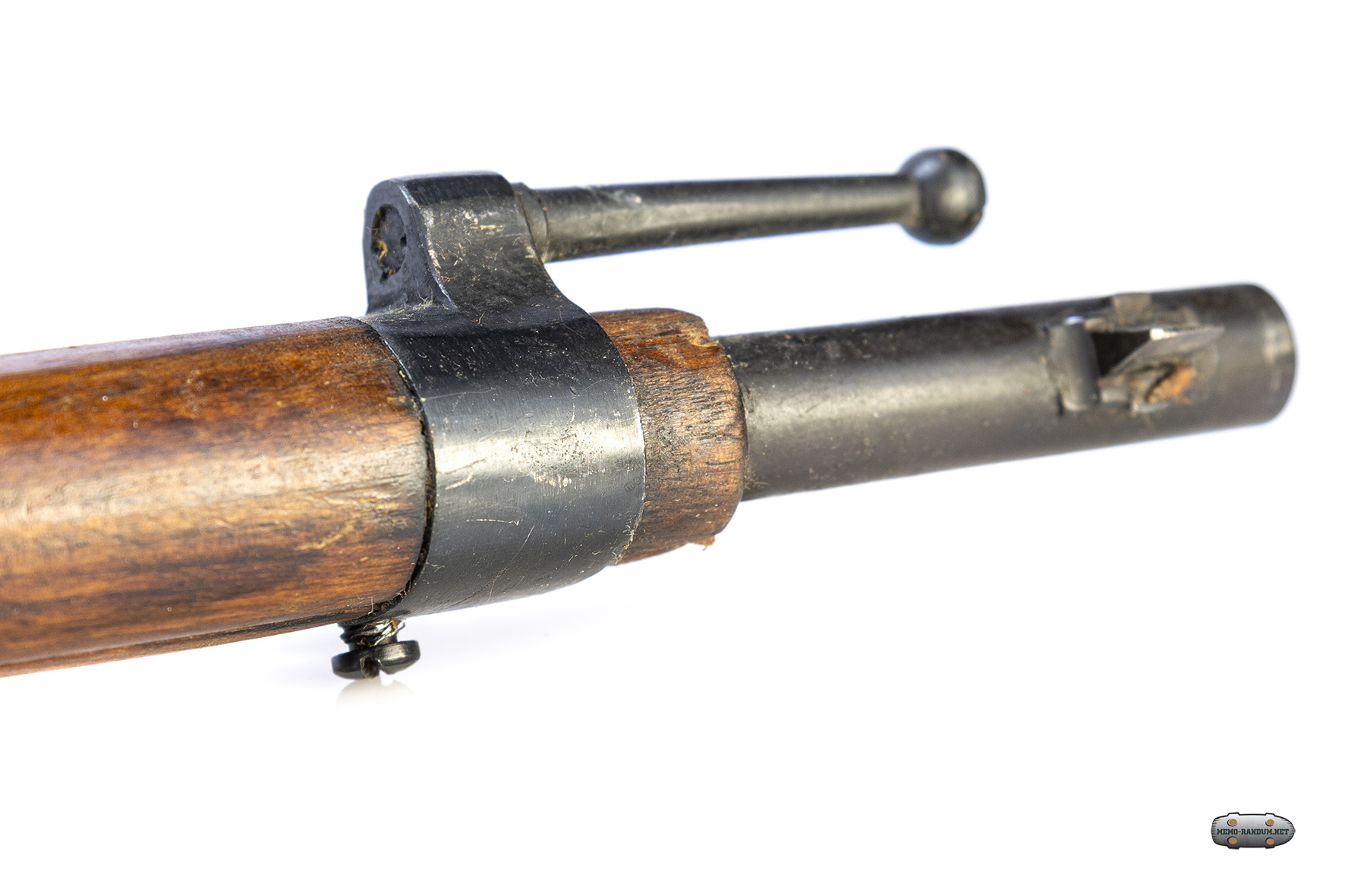

- Откидная мушка: Для удобства ношения в кобуре-«усилителе».
- "Усилитель" (Stutzen): Специальная кожаная кобура-приклад, которая могла крепиться к карабину, превращая его в подобие укороченной винтовки для более точной стрельбы.
Плюсы и минусы
Плюсы:
- Очень высокая скорострельность для оружия с ручной перезарядкой.
- Компактность и удобство в обращении.
- Прочные ствол и затвор.

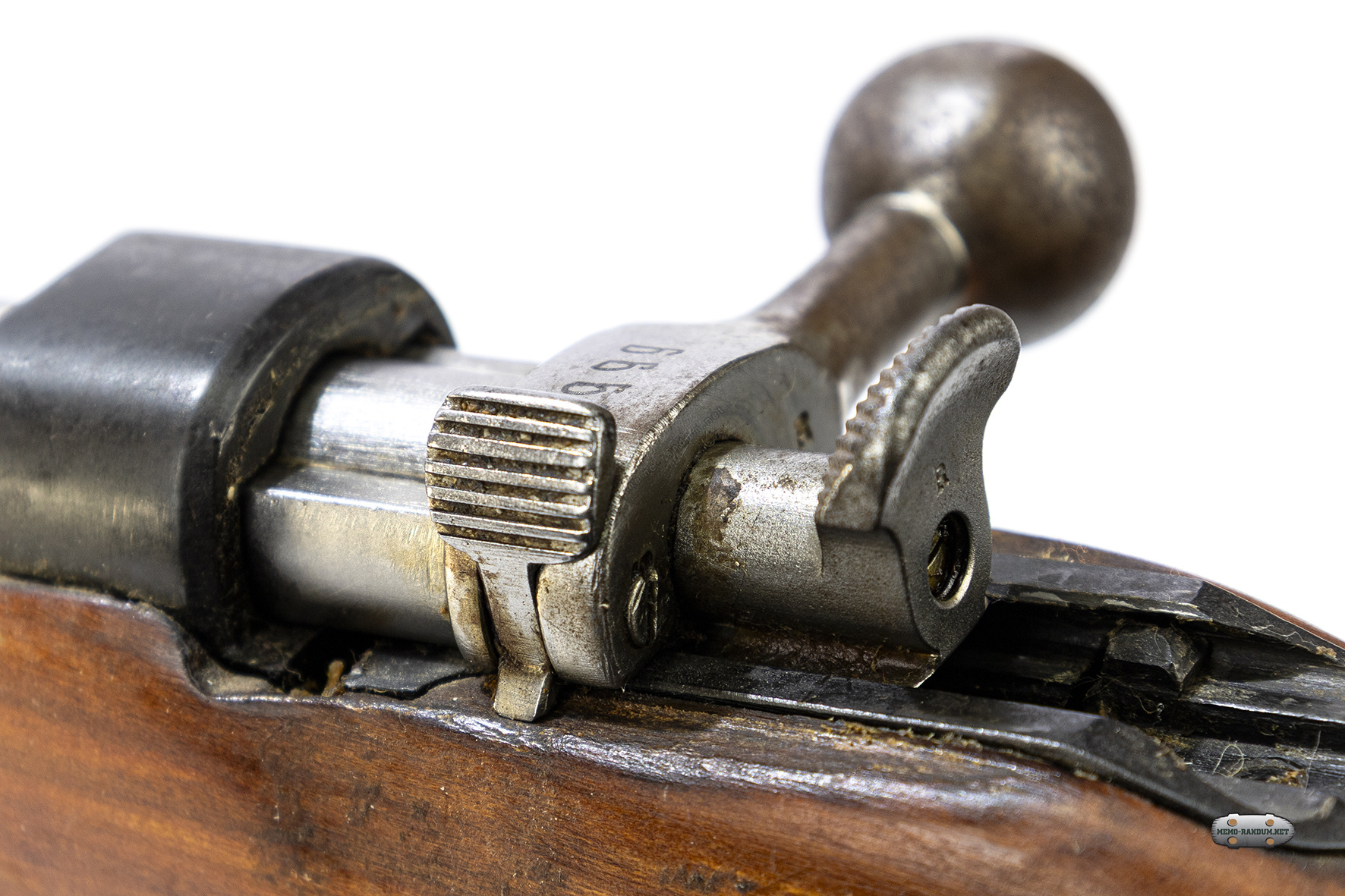

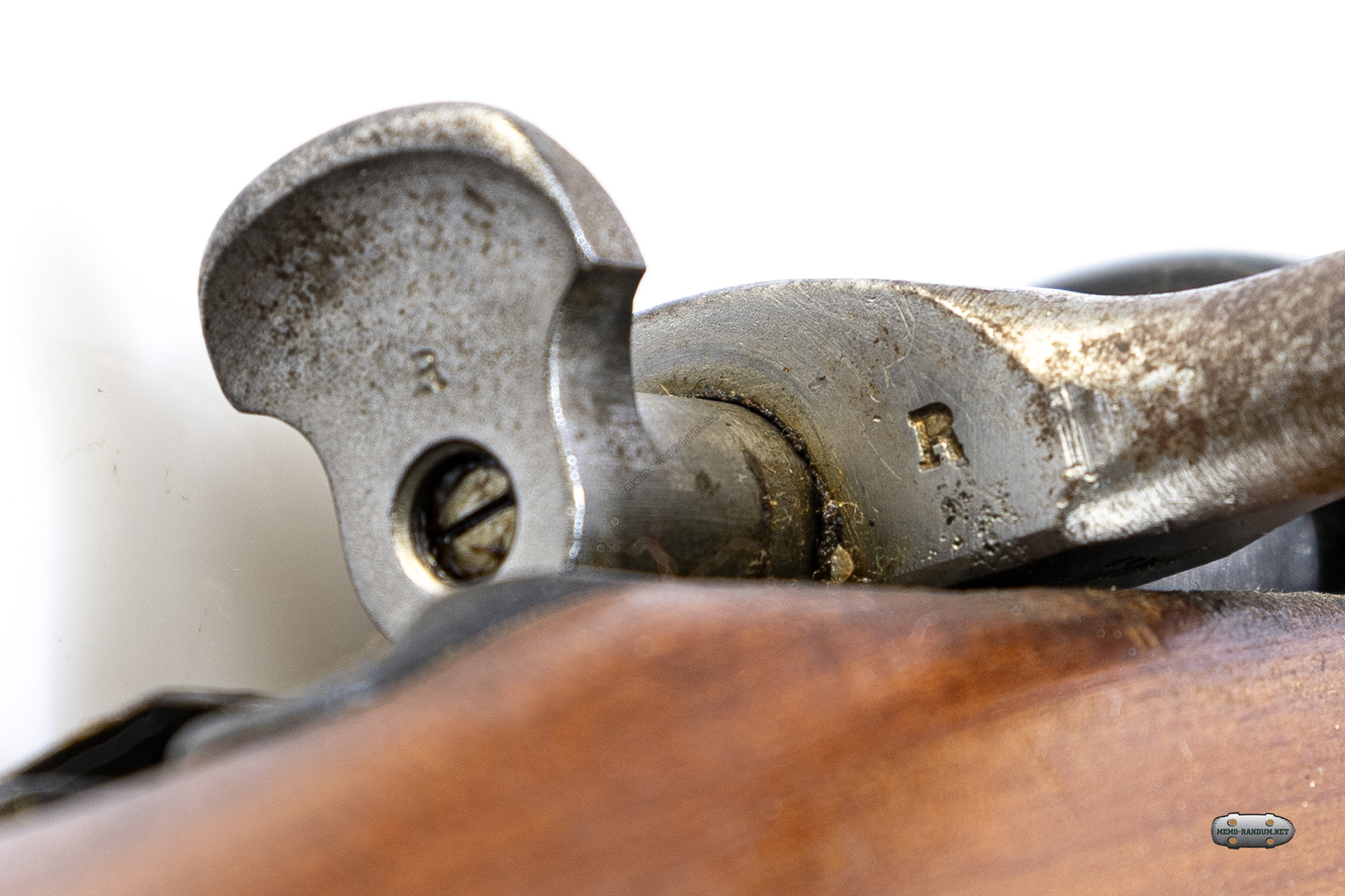

- Удобный и безопасный предохранитель в виде "крыльчатки" на задней части затвора.
Минусы:
- Затворная группа сложнее в производстве и обслуживании.
- Чувствительность к загрязнению и пыли.
- Сравнительно слабый патрон 8x50mm R по меркам начала XX века.
- Пачечная система заряжания менее гибкая, чем использование отъемных обойм.
