Карабин Манлихер М 95 (Kavallerie Repetier Carabiner M-1895)

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ карабина (штуцера):


калибр
8 мм
длина
1003 мм
длина ствола
500 мм
количество нарезов
4
масса
3,4 кг без патронов
емкость магазина
5 патронов 8х50 R. в пачке
начальная скорость пули
545 м/с
прицельная дальность
1,7 км

Карабин Mannlicher М 95 (Kavallerie Repetier Carabiner M-1895)

Карабин Mannlicher М 95 (Kavallerie Repetier Carabiner M-1895)

Карабин магазинный Mannlicher M.95 (Repetier-Carabiner M.95)

Время изготовления: 1898 г.

Место изготовления: Австро-Венгрия, г. Будапешт. Завод «Fegyver – és Gázkészülékgyár» (?).

Заводской номер: 8707G

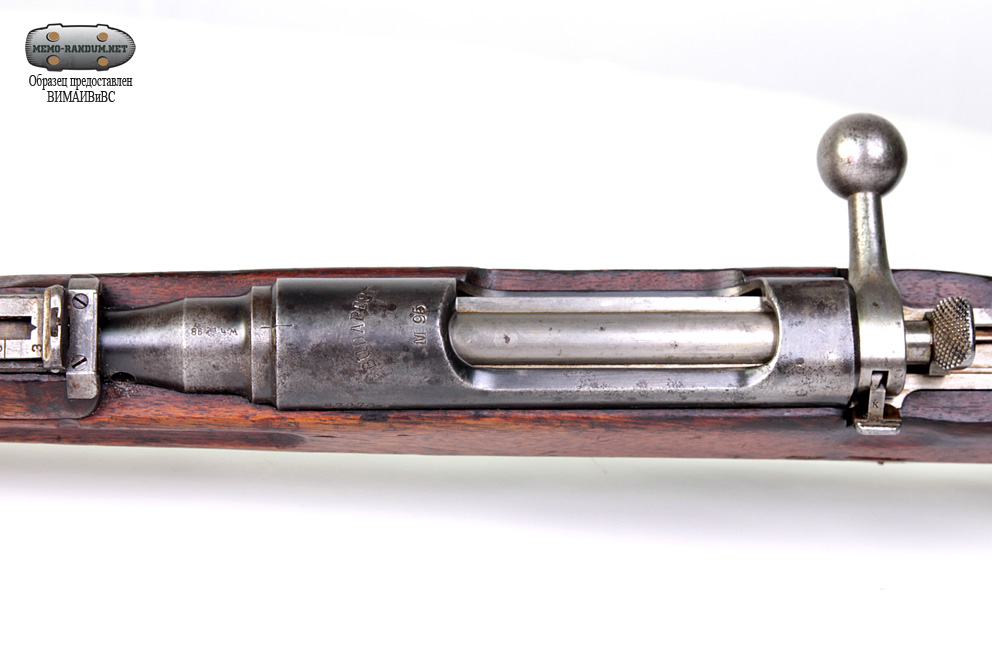

На патроннике ствольной коробки сверху нанесена надпись "Budapest | M.95"

На патроннике ствольной коробки сверху нанесена надпись "Budapest | M.95"

Описание:

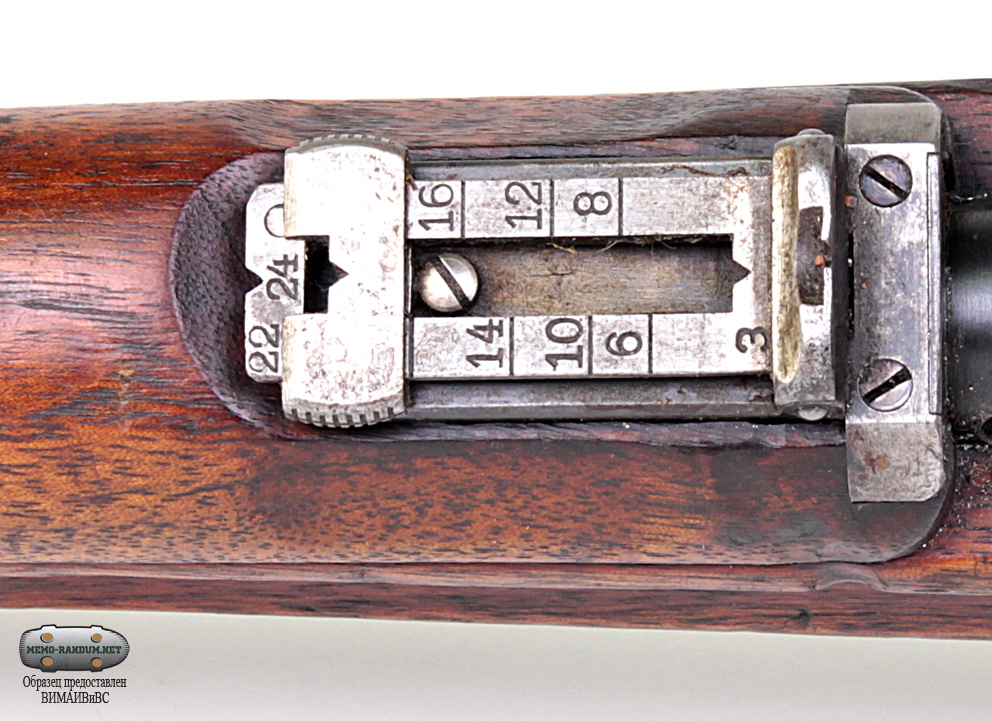

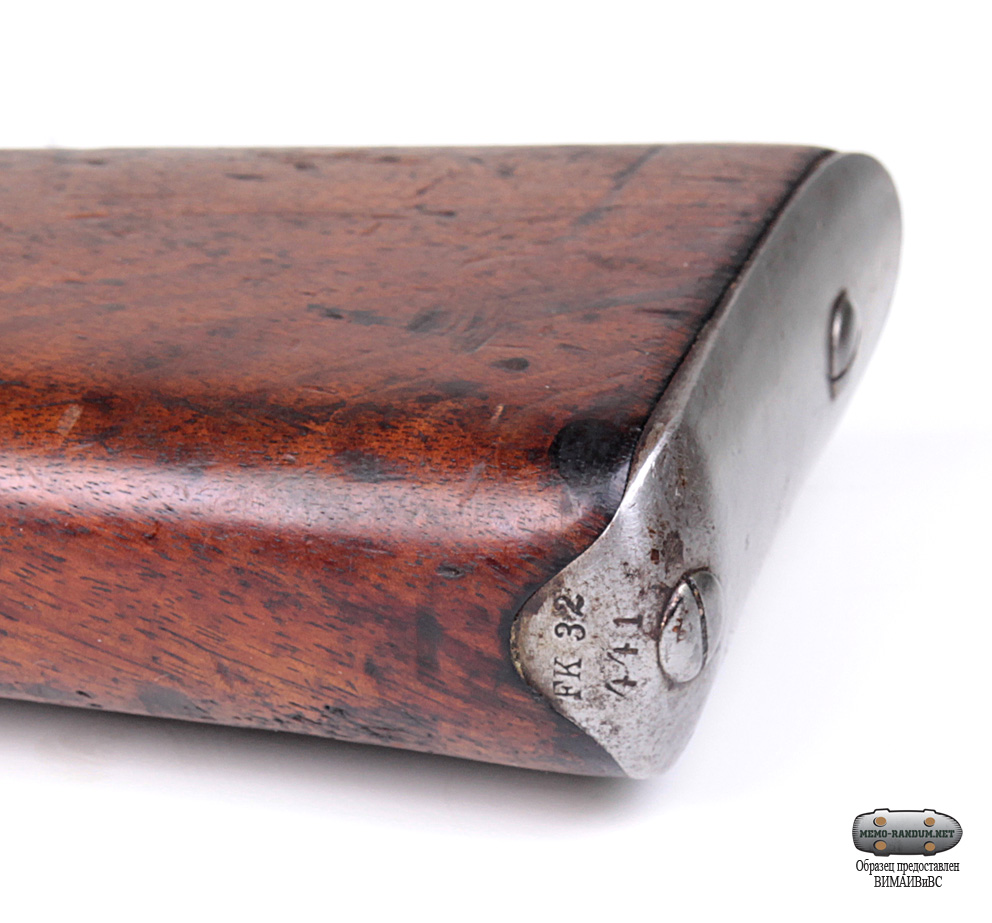

Затвор продольноскользящий. УСМ с предохранителем. Магазин серединный неотъемный емкостью на 5 патронов, с пачечным заряжанием. Прицельные приспособления состоят из рамочного прицела с хомутиком и мушки треугольного сечения на основании, укрепленной в дульной части ствола. Прибор стальной, состоит из спусковой скобы, которая является частью корпуса магазина, затыльника приклада, двух ложевых колец и двух антабок. Ложа деревянная, цельная. Шейка приклада полупистолетного типа. Также имеется ствольная накладка, закрывающая практически весь ствол. Тип боеприпаса 8 mm M.1893 scharfe Patrone. На патроннике ствола и ствольной коробки слева нанесен дважды заводской № 8707G, сверху на патроннике ствола - испытательное клеймо в виде букв "Wn", "габсбургского орла" и цифры "98", справа - "габсбургский орёл". На патроннике ствольной коробки сверху нанесена надпись "Budapest | M.95", справа на патроннике ствола и ствольной коробки - клейма в виде "габсбургского орла". На прикладе слева нанесен заводской номер 8707G. На нижней части приклада нанесены клейма "V", "R", «Y», «U».На хвостовике затыльника ствола нанесено обозначение полка «FK 32 411».

Карабин Mannlicher М 95 (Kavallerie Repetier Carabiner M-1895)

Размер: калибр 8 мм, длина ствола 499 мм, общая длина 1003 мм, емкость магазина на 5 патронов

Материал: сталь, дерево.

Общая информация:

Кроме винтовки «М-95» на вооружение были приняты укороченная винтовка (штуцер) и карабин этой же системы. В карабине, предназначенном для кавалерии ствол стал короче и тоньше, изменена ложа и использован новый прицел. Кроме того антабки в отличие от винтовки закреплены на боковой поверхности (слева) ложа. Карабин имел два исполнения, которые незначительно отличались друг от друга — одна версия карабина имела крепление для штыка и костылек для сцепления при составлении в козлы, другая — нет.

Штуцер, обозначавшийся «Repetier Stutzen M-1895» предназначался для вооружения артиллеристов, инженеров и других вспомогательных подразделений. Он представляет собой укороченную копию винтовки, а по конструкции является аналогом карабина. Однако в отличие от него, все штуцера имели крепление для штыка и костылек для сцепления при составлении в козлы. Основное отличие штуцера от карабина состояло в креплении антабок – в карабинах антабки крепились сбоку ложа, а в штуцерах – как в винтовках – снизу.

Всего было выпущено около 500 тысяч карабинов и штуцеров.


Карабин Mannlicher М 95 (Kavallerie Repetier Carabiner M-1895) gif
В 1930 г. в Австрии и Венгрии укороченные винтовки, карабины и штуцера модели 1895 г. были переделаны под патрон 8×56 R. Модернизированные модели получили обозначение «Steyr Mannlicher M1895/30» в Австрии и «Steyr Mannlicher 31 M» в Венгрии. В них также были изменены прицельные приспособлениями. ТТХ винтовки: калибр – 8 мм; длина – 1000 мм; длина ствола – 480 мм; масса – 3,3 кг; емкость магазина – 5 патронов 8×56R в пачке; начальная скорость пули – 720 м/с; прицельная дальность – 1,8 км.
