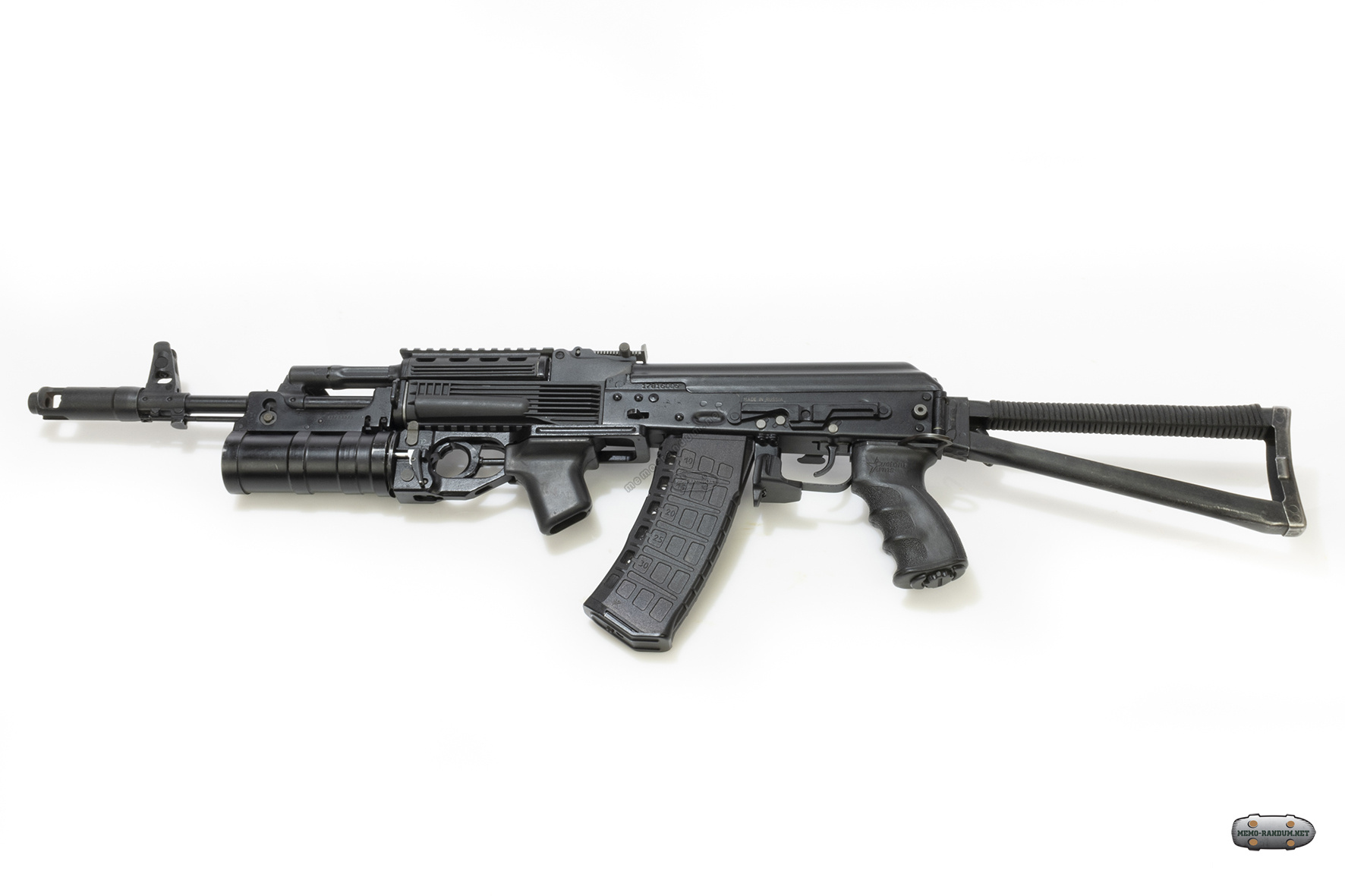

Автомат Калашникова СХ-АК74М, кал. 5,45х39 ИЖ-161 КОМ с макетом подствольного 40 мм гранатомета ГП34

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ ГП-34(6Г34)



ГП
ГП-34 (6Г34)
Калибр
40 мм
Прицельная дальность
100-400 м
Боевая скорострельность выстр./мин
5-6
Начальная скорость гранаты м/с
76,5
Длина мм
315
Масса кг
1,4

Обзор Автомата Калашникова СХ-АК74М, кал. 5,45х39 ИЖ-161 КОМ с макетом подствольного 40 мм гранатомета ГП34

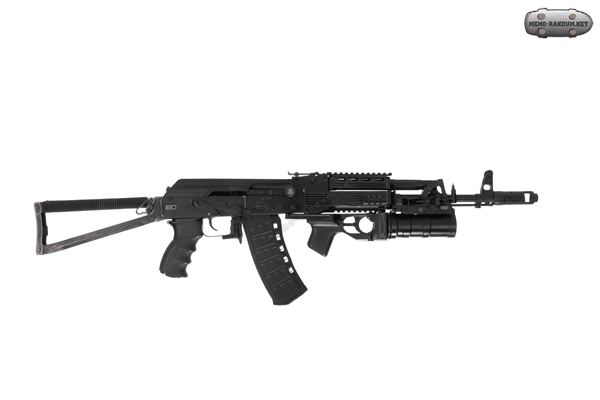

СХ-АК74М, кал. 5,45х39 ИЖ-161 КОМ+ ГП-34 (6Г34). Обзор 360

ГП34 Обзор 360

Далее информация про имитатор подствольного гранатомета ГП-34

В начале 2000 годов в конструкторском бюро Конструкторско-оружейного центра открытого акционерного общества «Концерн «Ижмаш» приступили к созданию подствольного противопехотного гранатомета к автоматам серии АК и автоматам Никонова (АН94, проект "Абакан"). Это стало первым опытом создания подобного оружия в Ижевске, но конструкторам удалось решить проблемные вопросы взаимной адаптации автомата Калашникова, подствольного гранатомета и гранатометных выстрелов повышенной мощности. ГП-34 запущен в производство в 2005 году на Ижевском оружейном заводе и получил индекс ГРАУ - 6Г34.

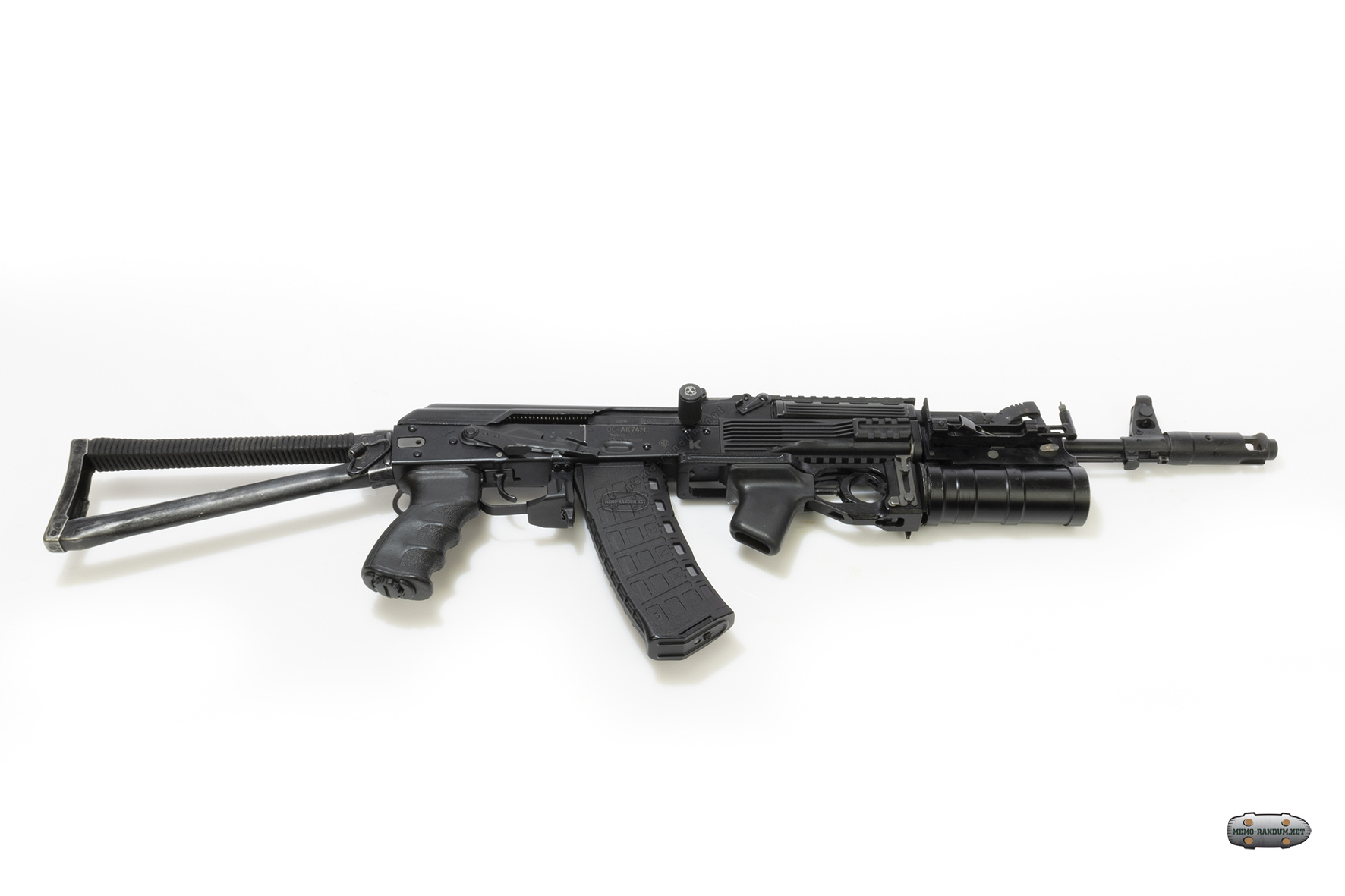

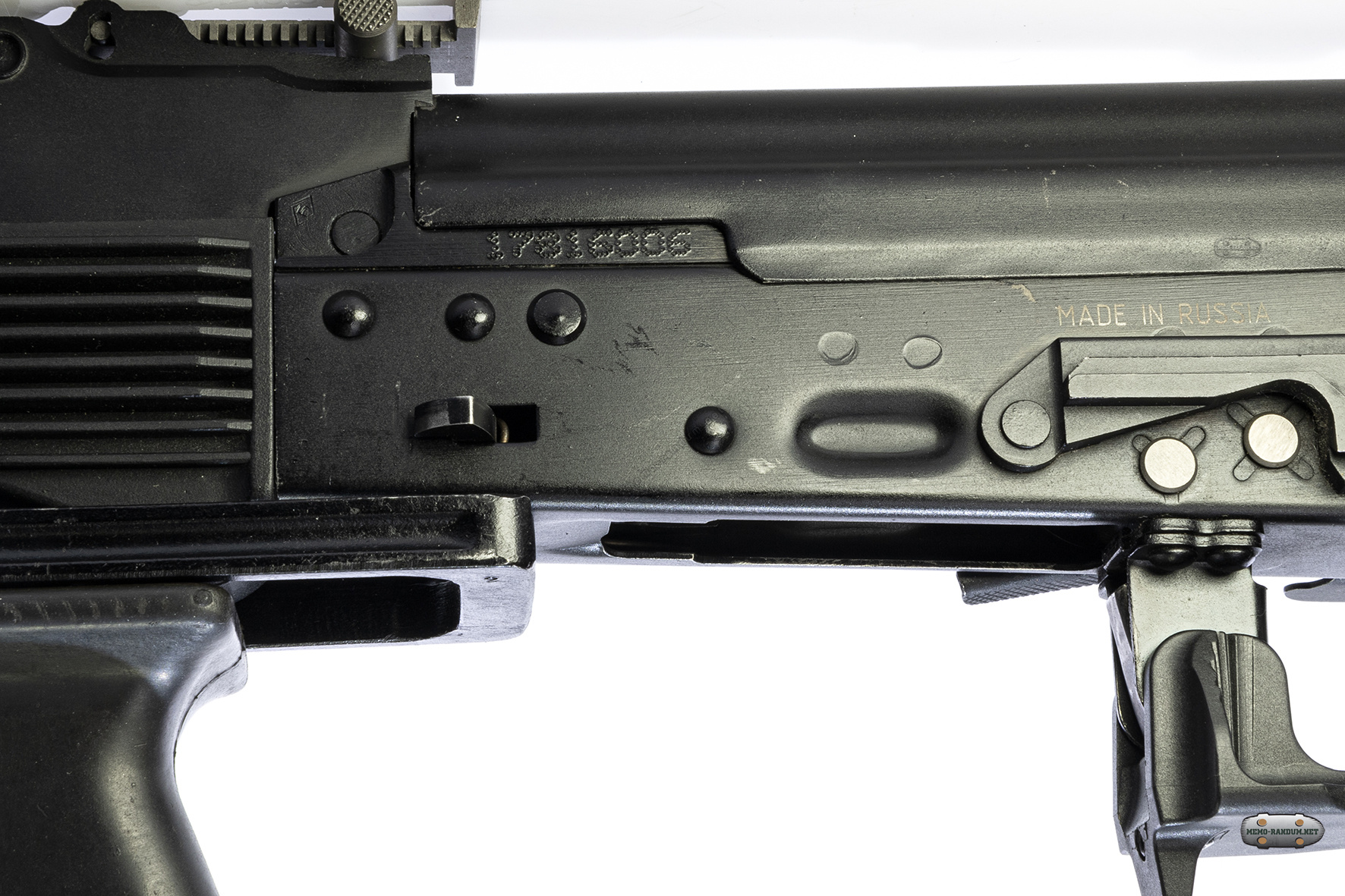

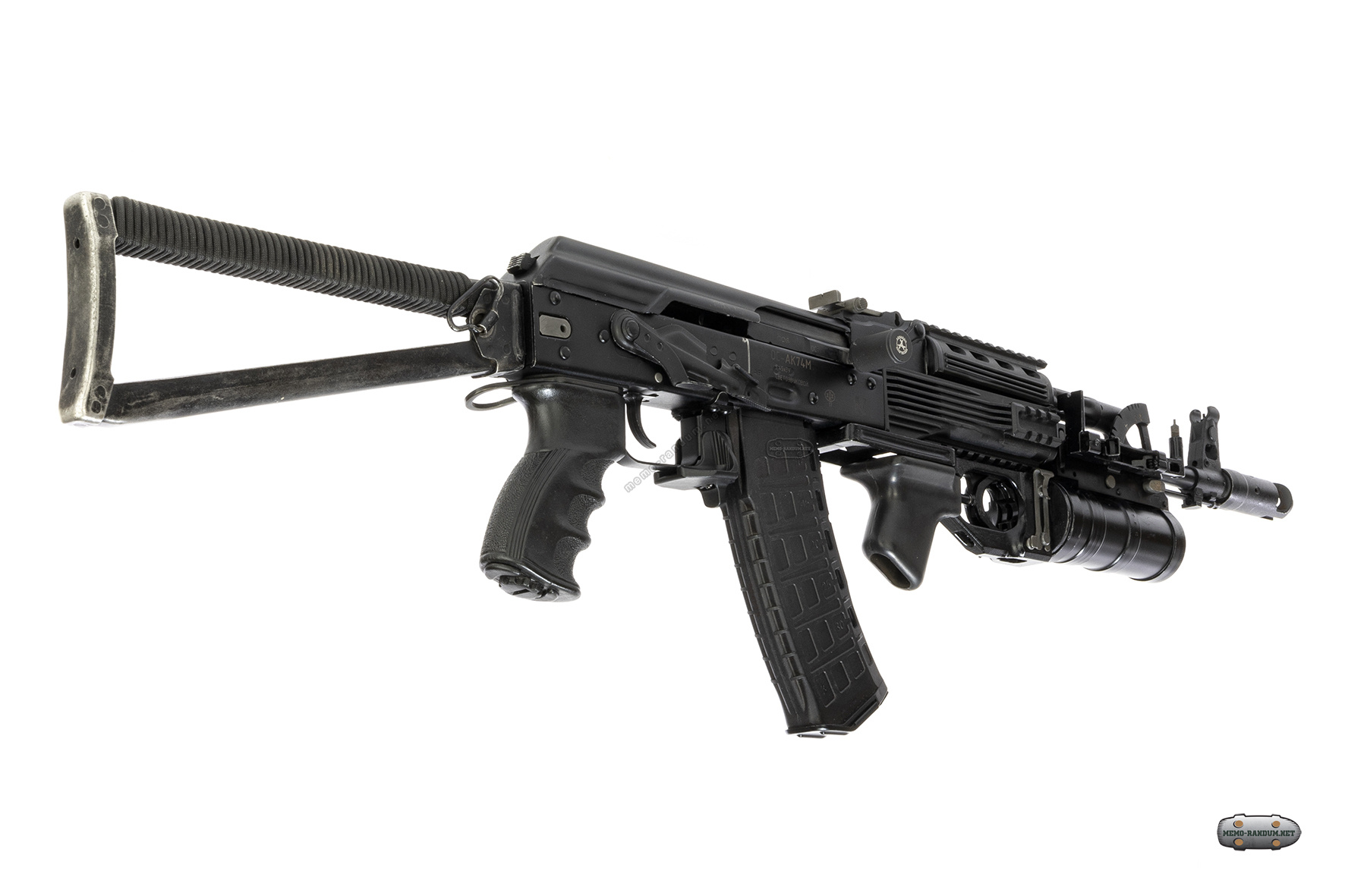

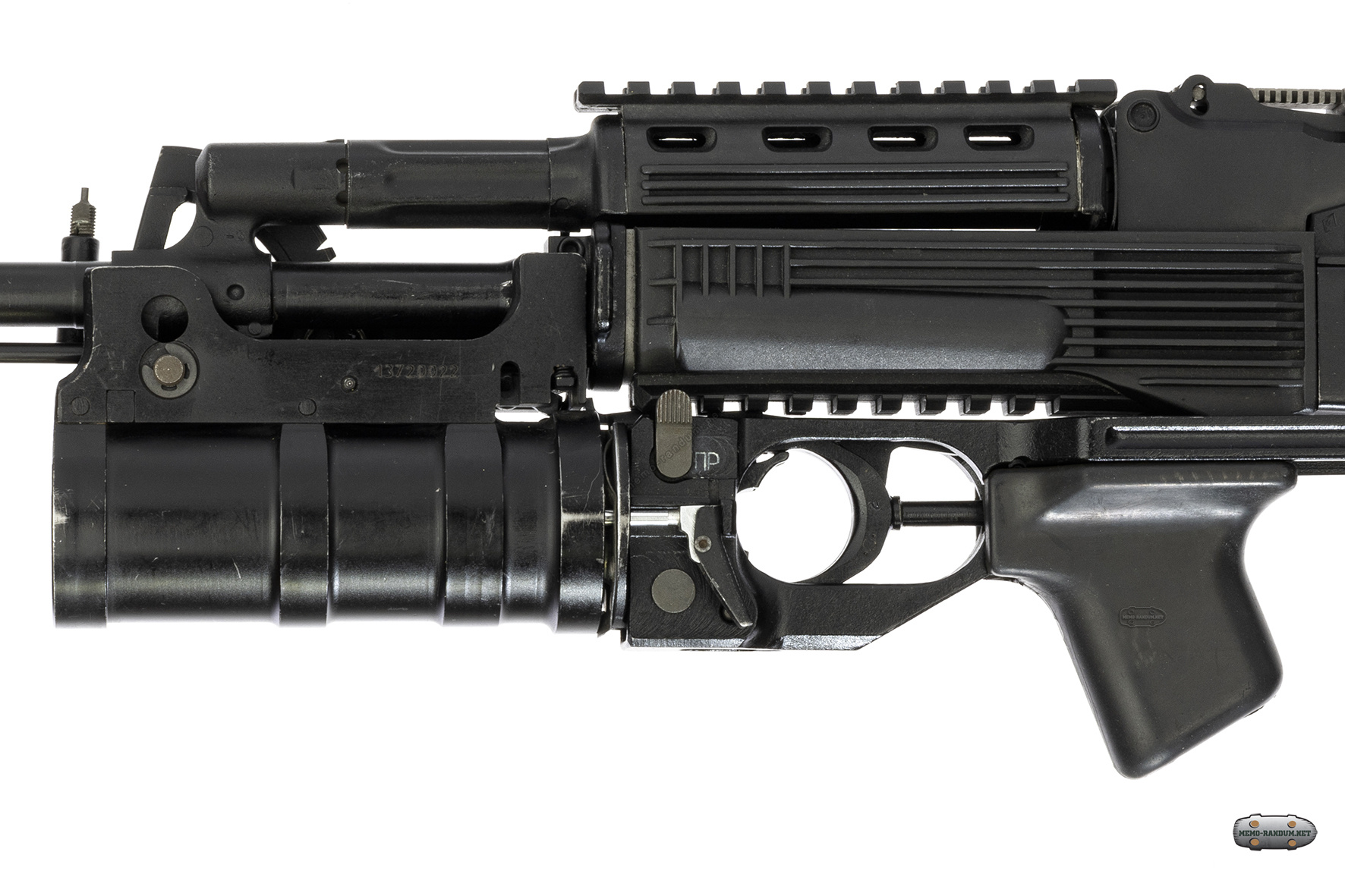

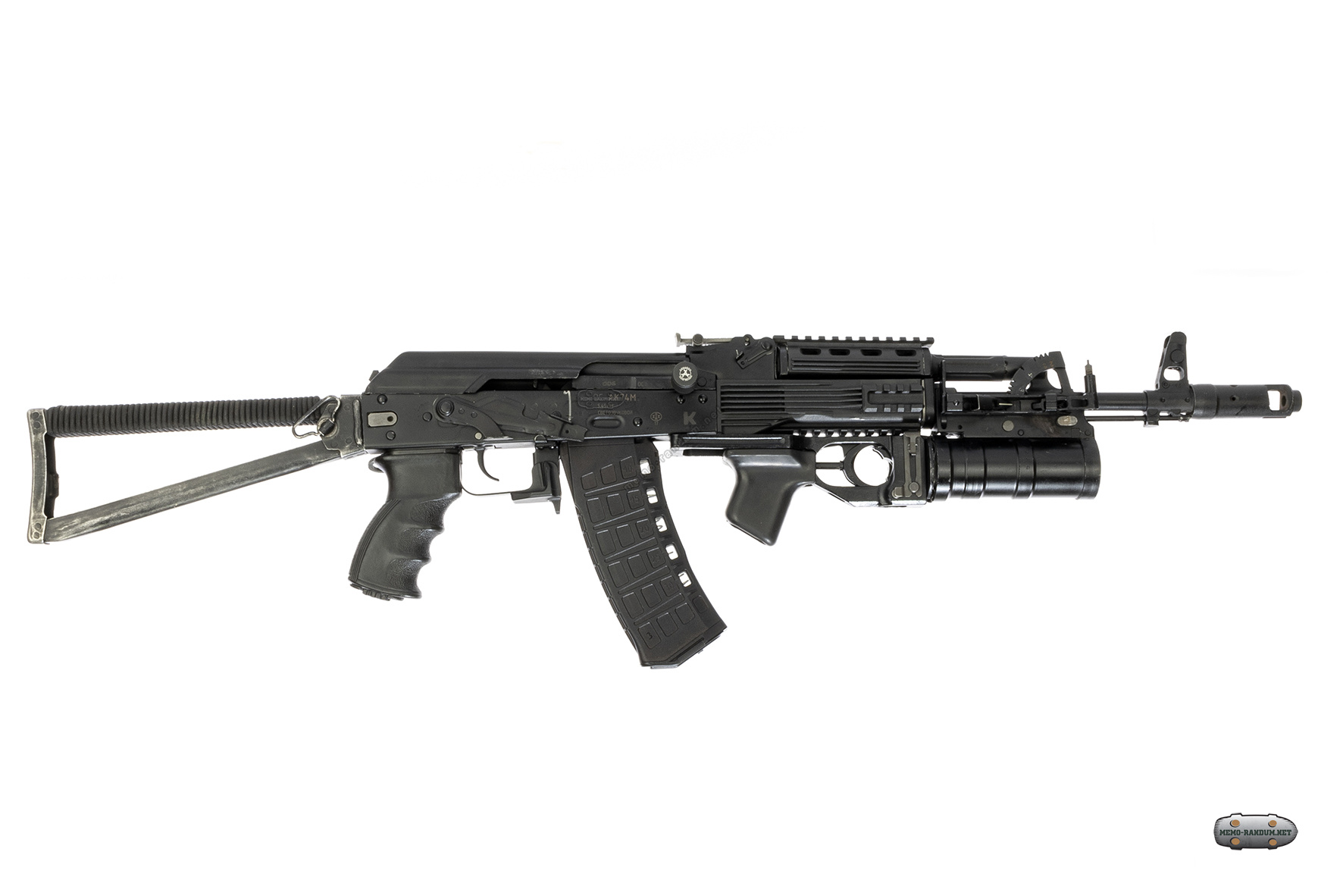

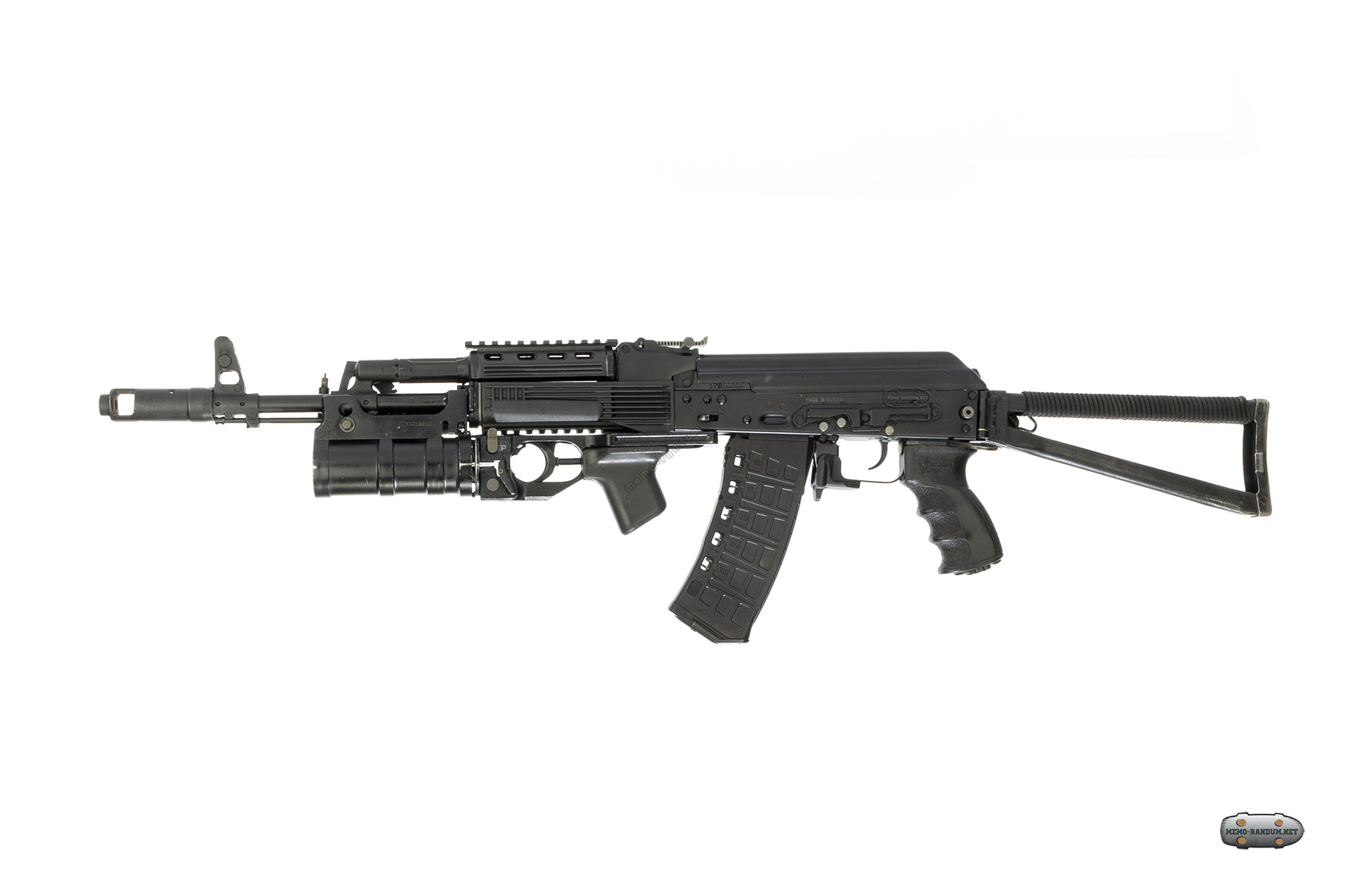

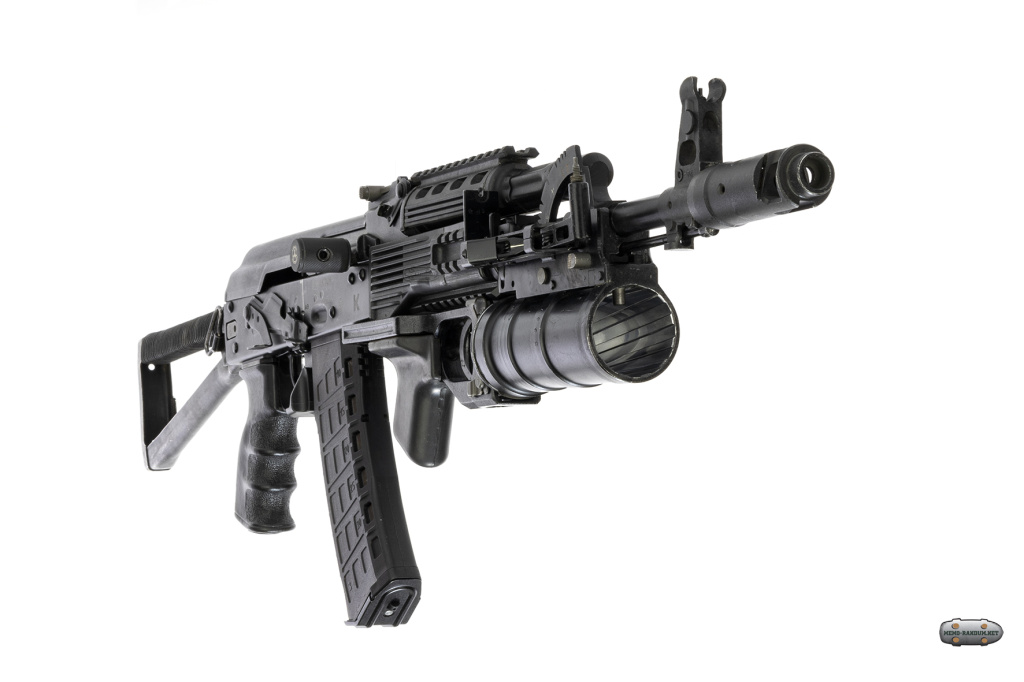

Автомат Калашникова СХ-АК74М, кал. 5,45х39 ИЖ-161 КОМ с макетом подствольного 40 мм гранатомета ГП34

Конструкторы и проектировщики ГП-34: главный конструктор по стрелковому оружию Николай Безбородов, инженер-конструктор первой категории Вера Быкова, заместитель главного конструктора по стрелковому оружию Борис Зорин, инженер-конструктор   второй   категории Игорь Игнатьев,   начальник конструкторского бюро Конструкторско-оружейного центра открытого акционерного общества «Концерн «Ижмаш» Геннадий Курбатов.

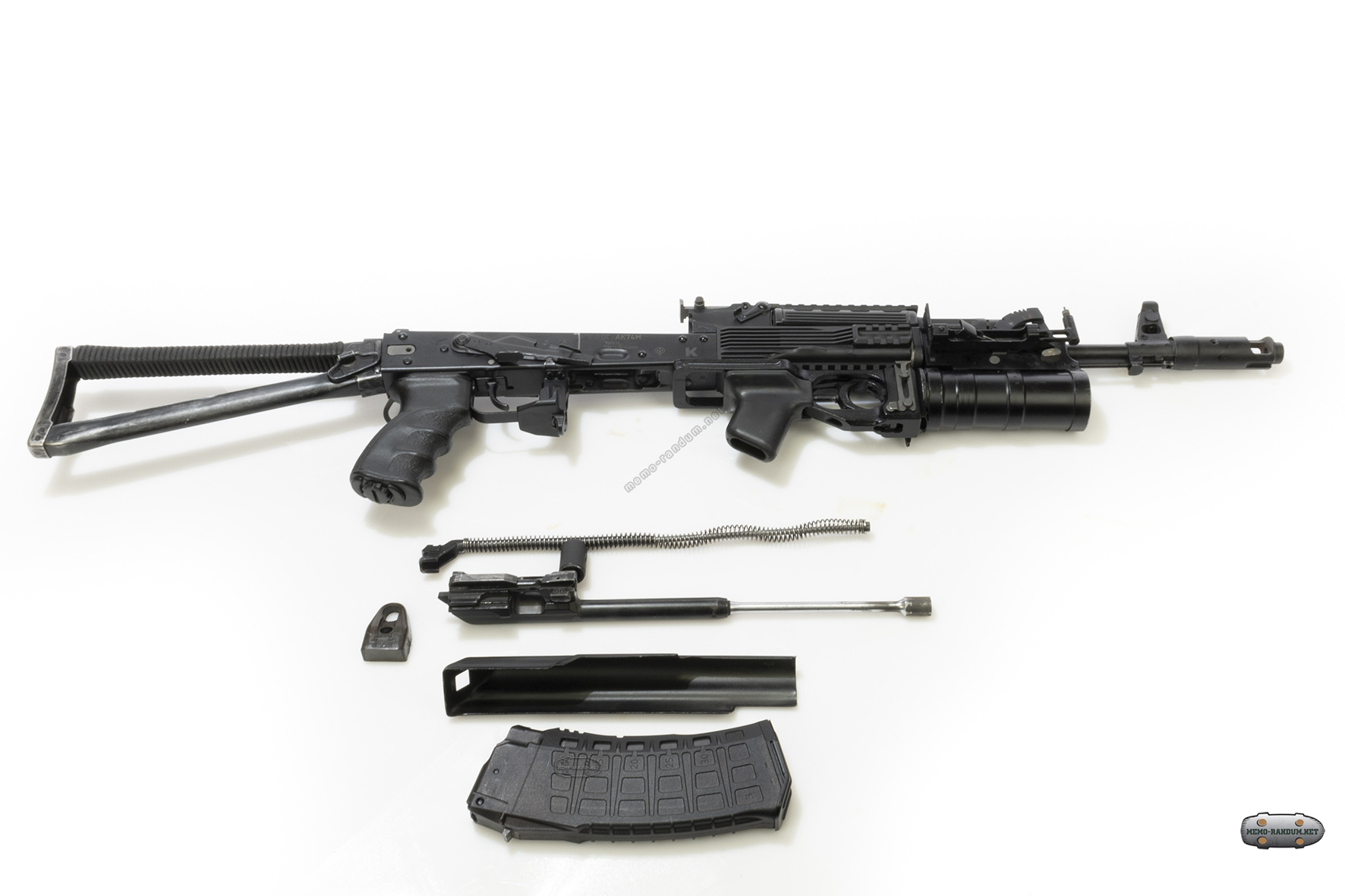

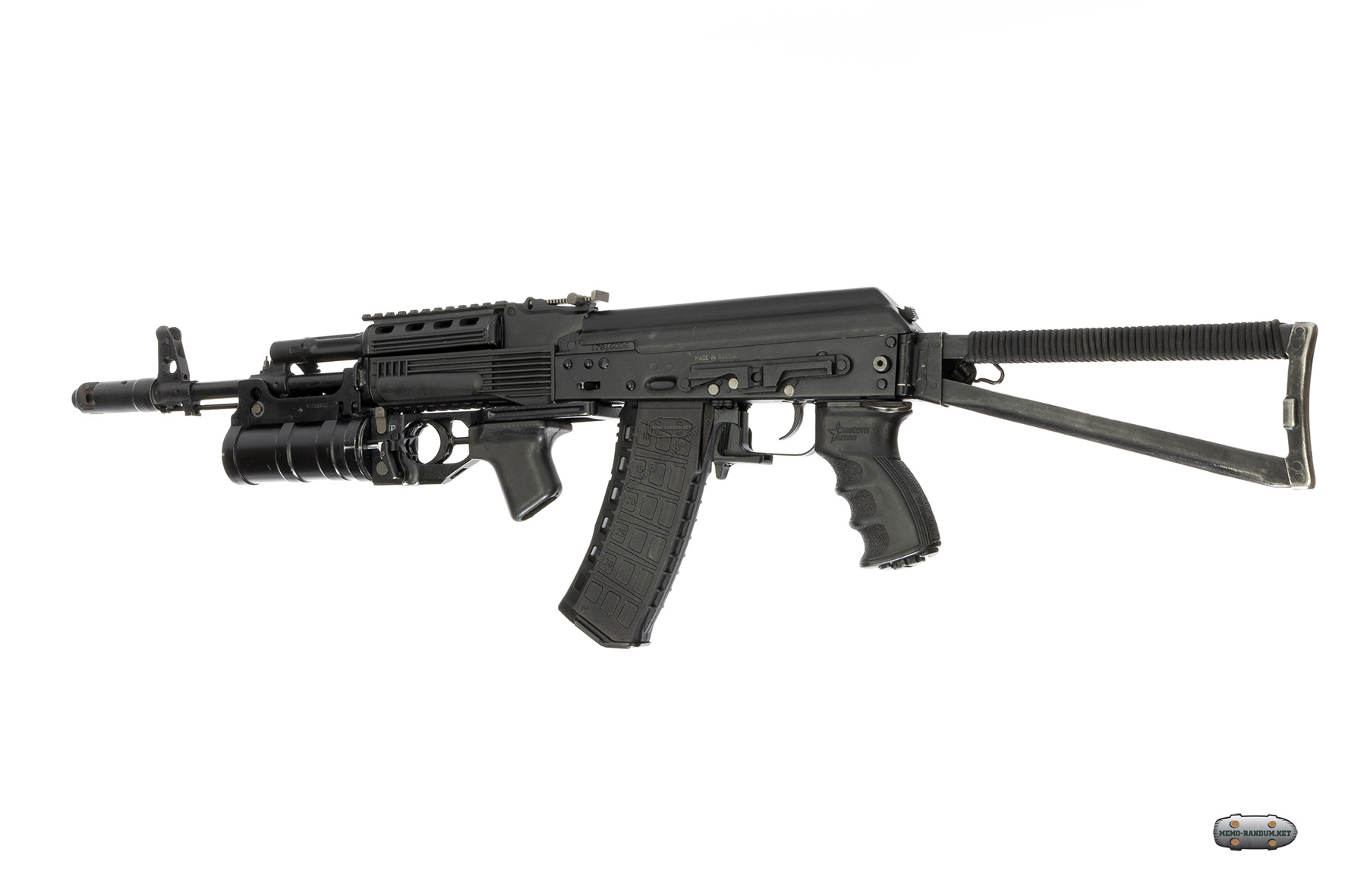

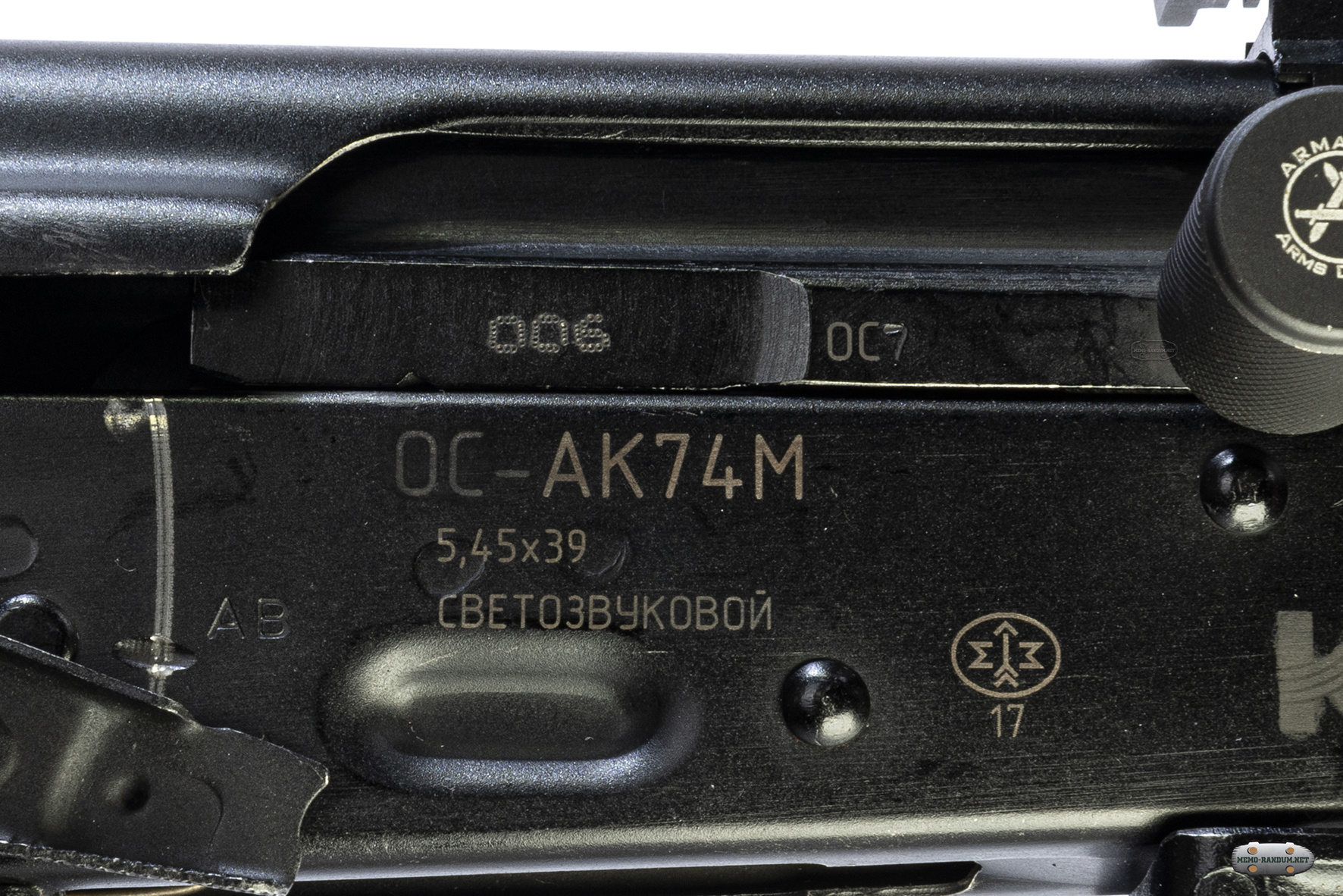

Автомат Калашникова СХ-АК74М, кал. 5,45х39 ИЖ-161 КОМ с макетом подствольного 40 мм гранотамета ГП34

Первое и главное отличие ГП-34 от его старших собратьев - улучшенная безопасность. В частности, дополнительные приспособления не допускают выпадения гранаты из "подствольника" при отрицательном наклоне ствола, а также устраняют возможность накала капсюля гранаты при заряжании.

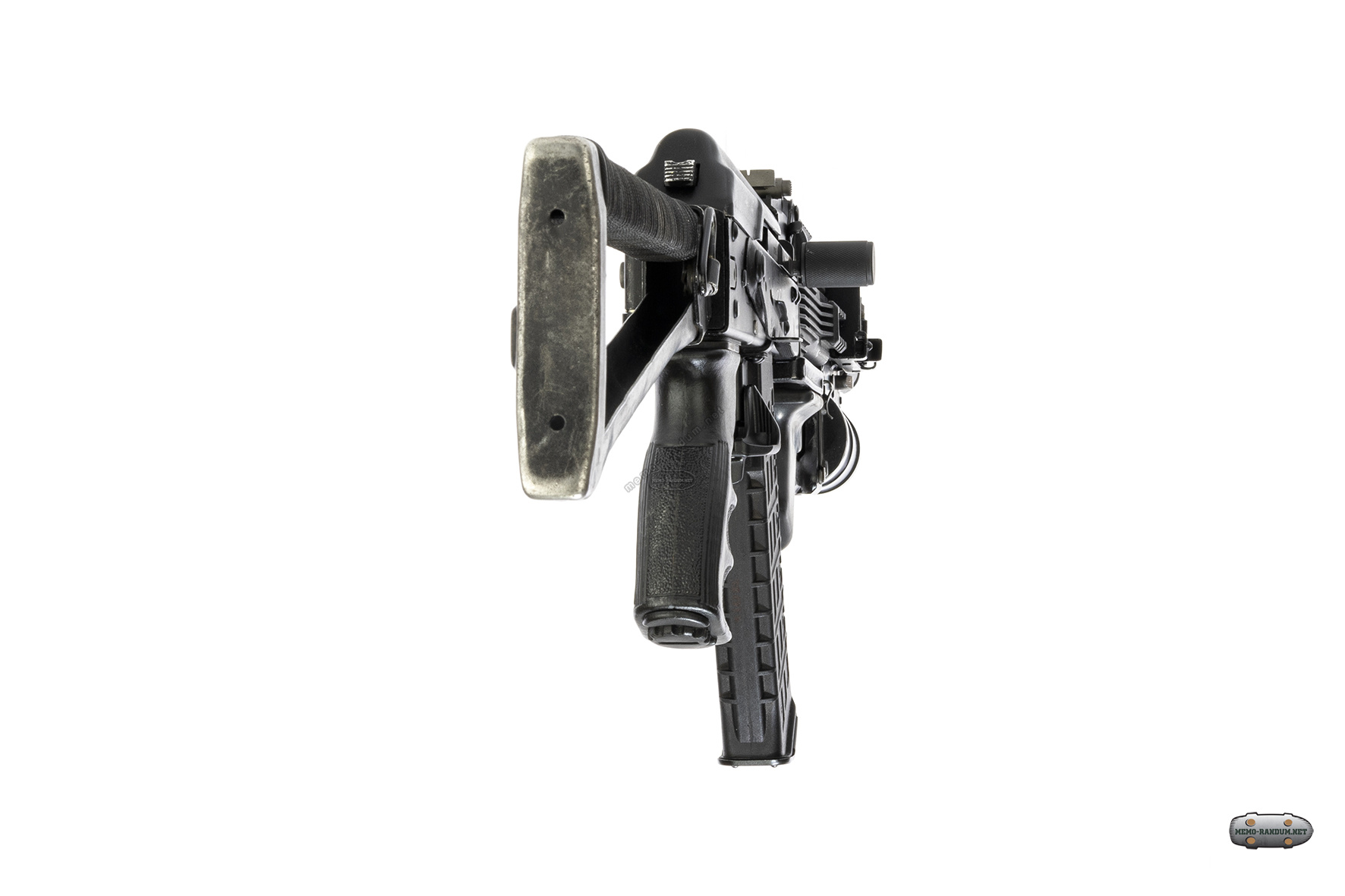

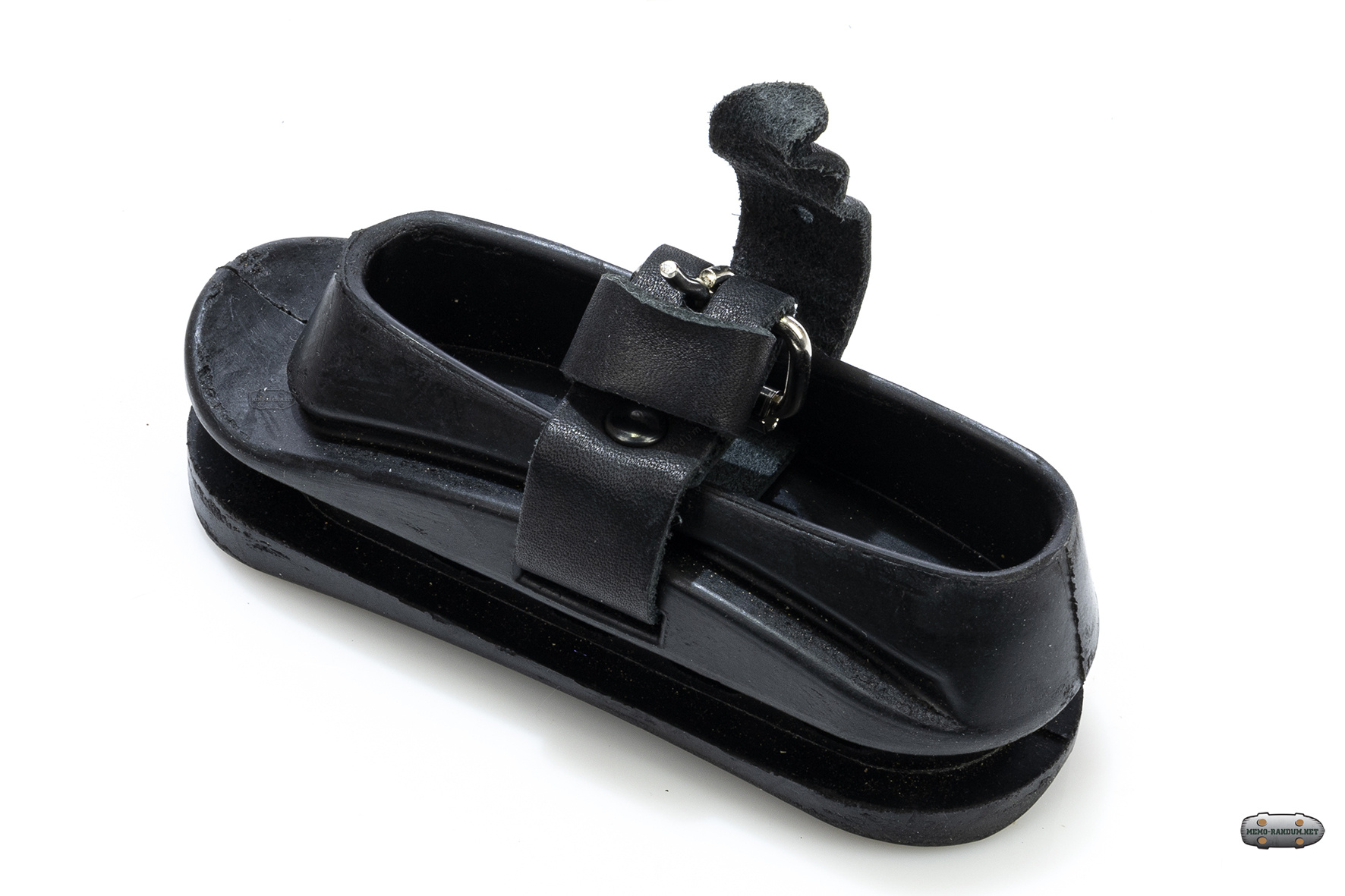

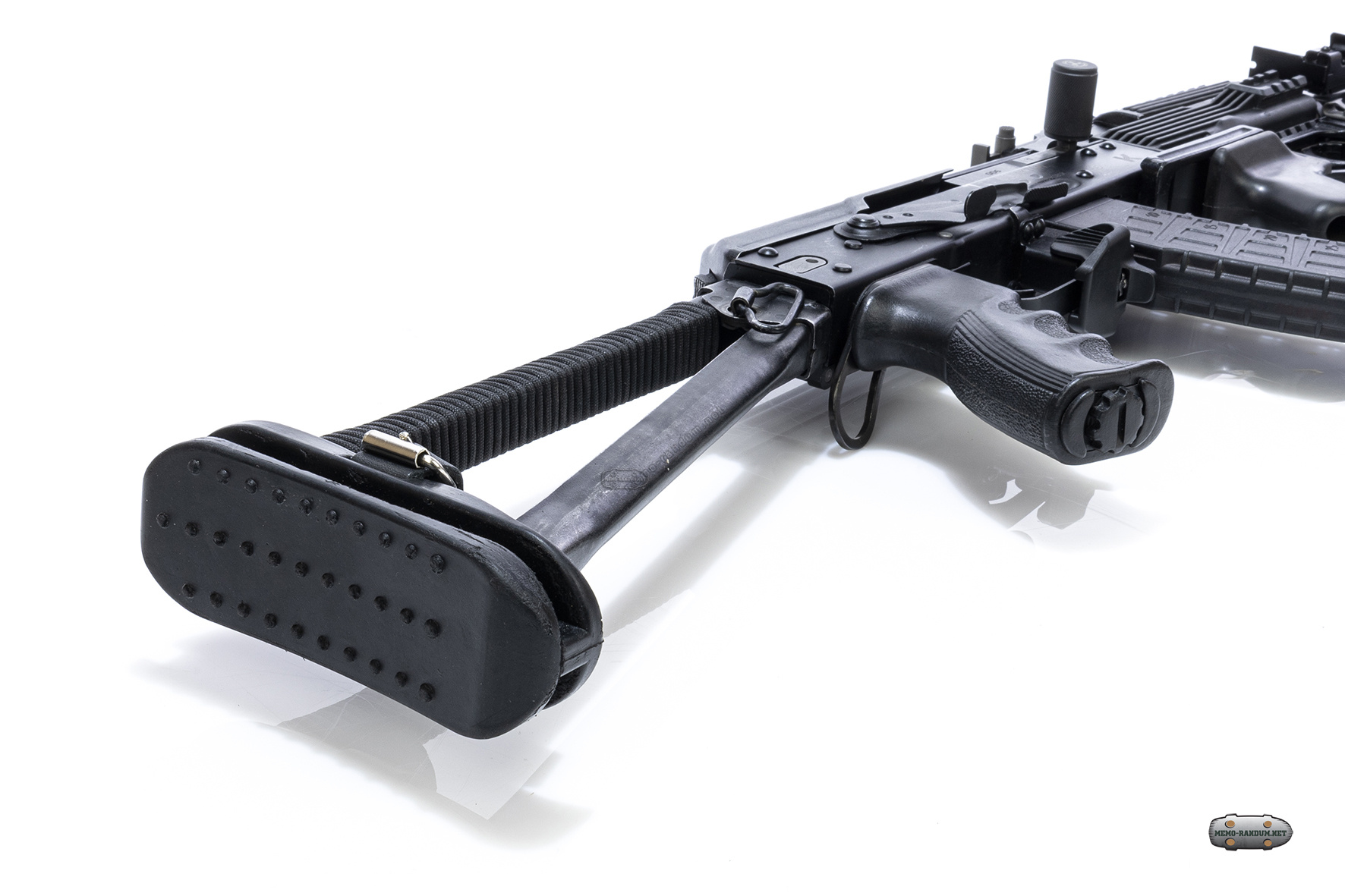

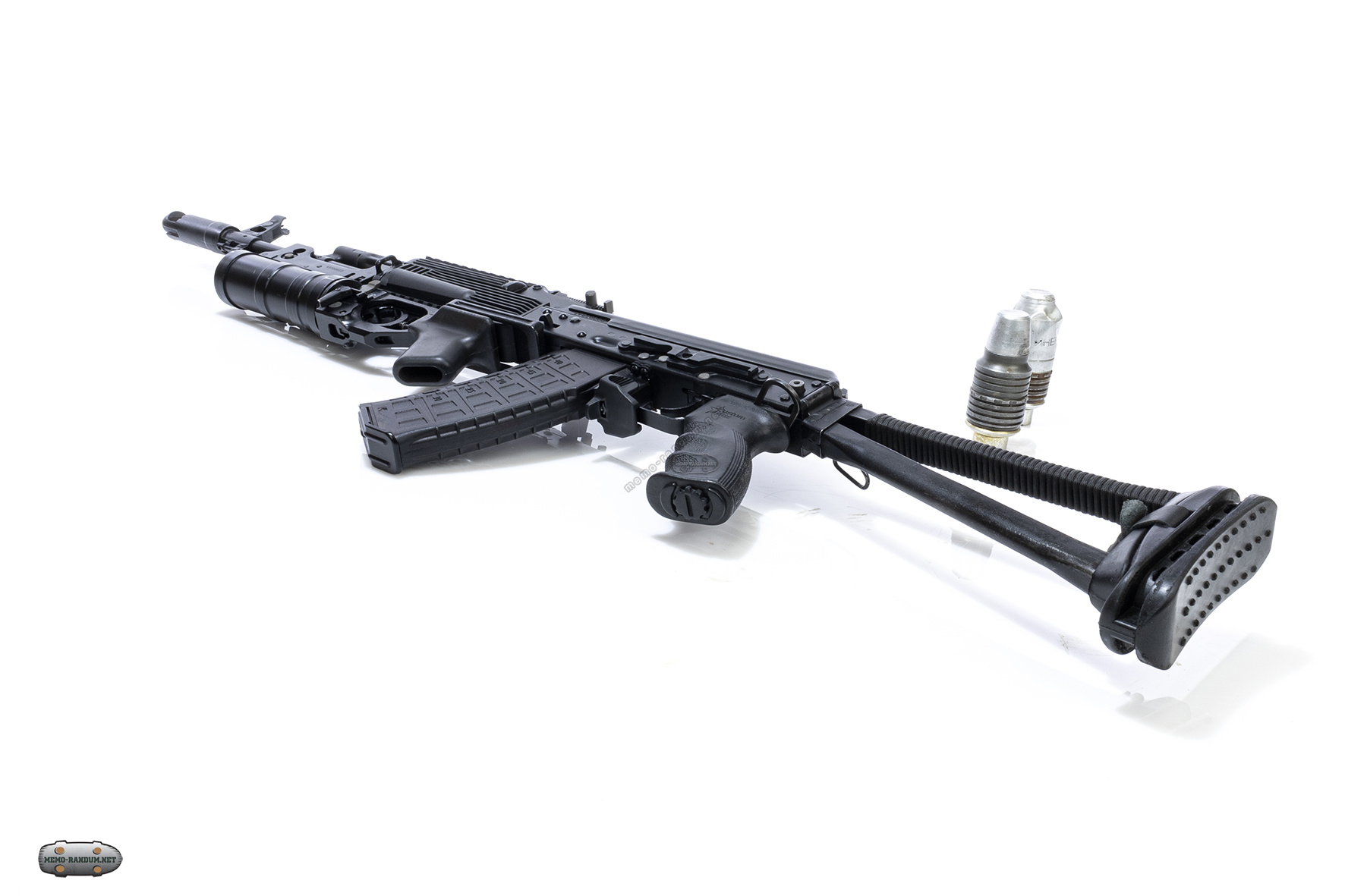

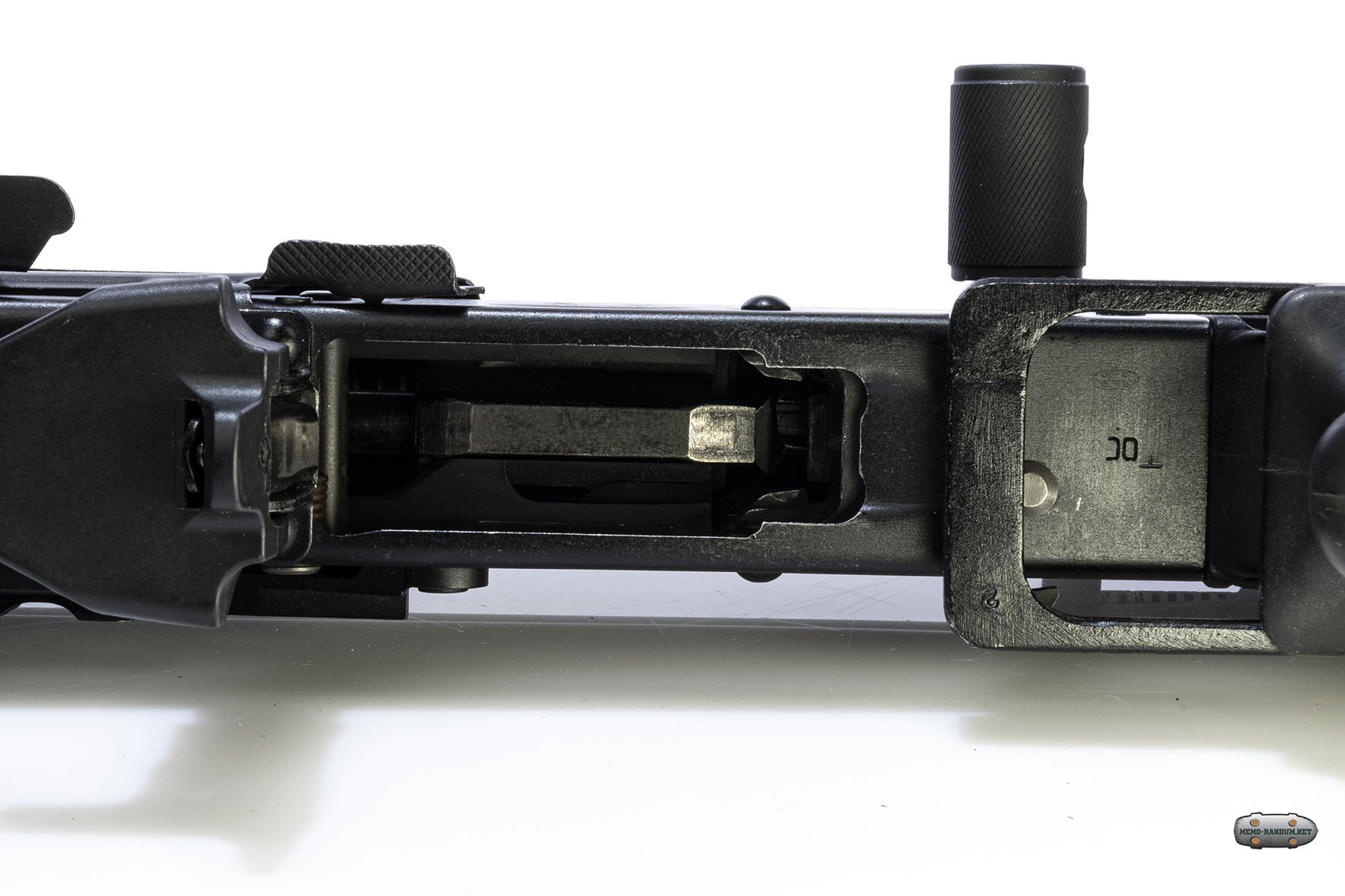

амортизатор устанавливается на приклад при использовании подствольного гранатомета

амортизатор устанавливается на приклад при использовании подствольного гранатомета

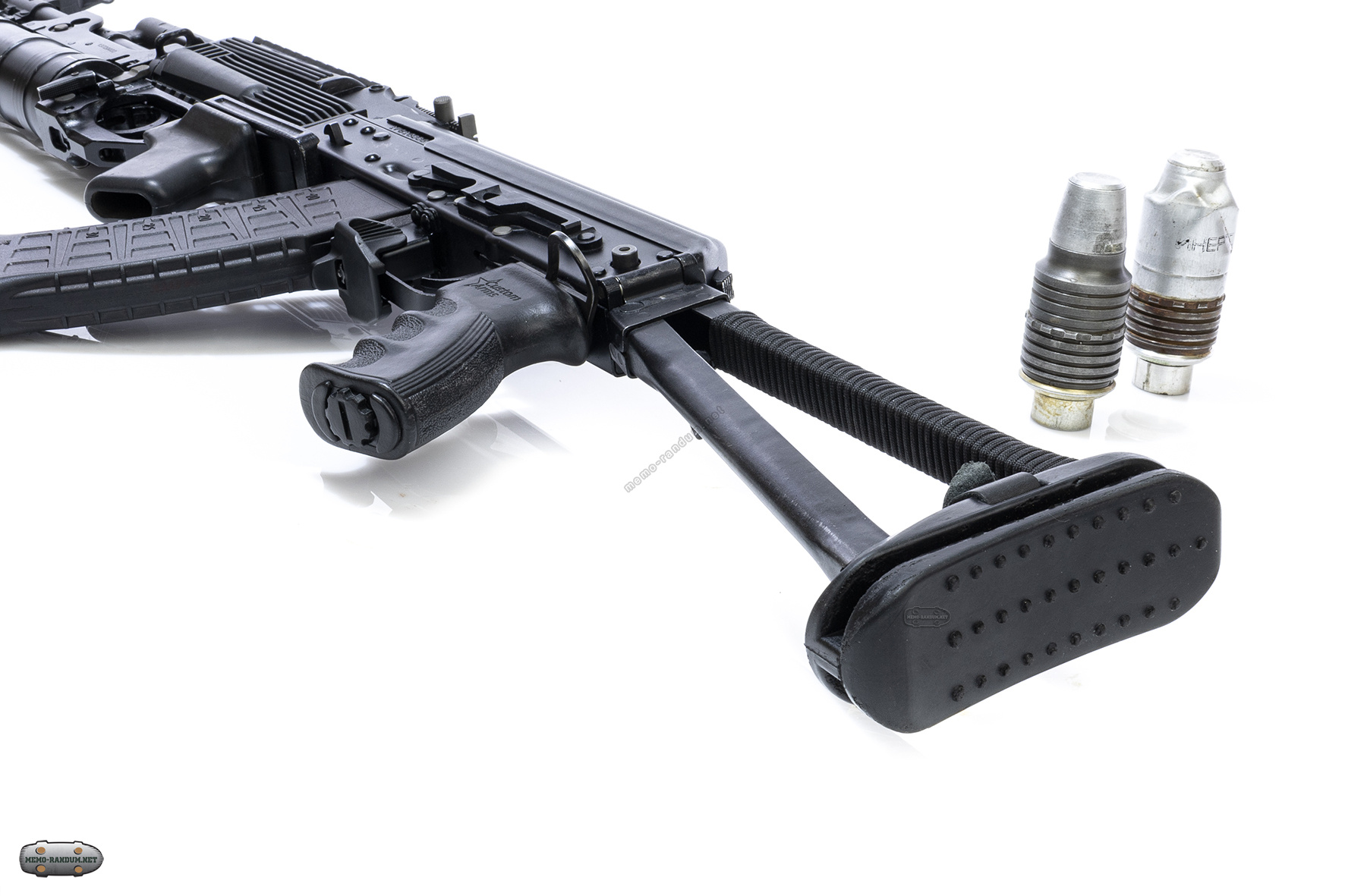

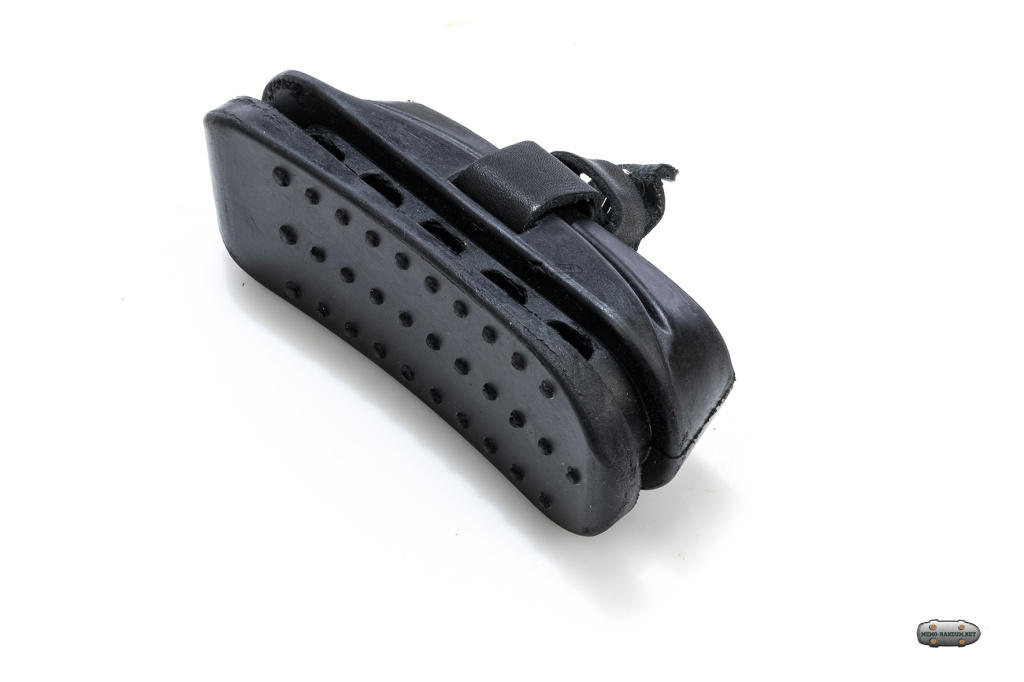

амортизатор устанавливается на приклад при использовании подствольного гранатомета. крепится ремешком

амортизатор устанавливается на приклад при использовании подствольного гранатомета. крепится ремешком

Доработан экстрактор - он позволяет извлекать неиспользованный выстрел из гранатомета в любых, даже самых тяжелых, условиях (при сильном колебании температур, различных загрязнениях). Изменилась и конструкция прицела - она обеспечивает более удобное и быстрое прицеливание при ведении настильной и навесной стрельбы. В 2006 году были осуществлены первые поставки ГП-34, в том числе и за рубеж.

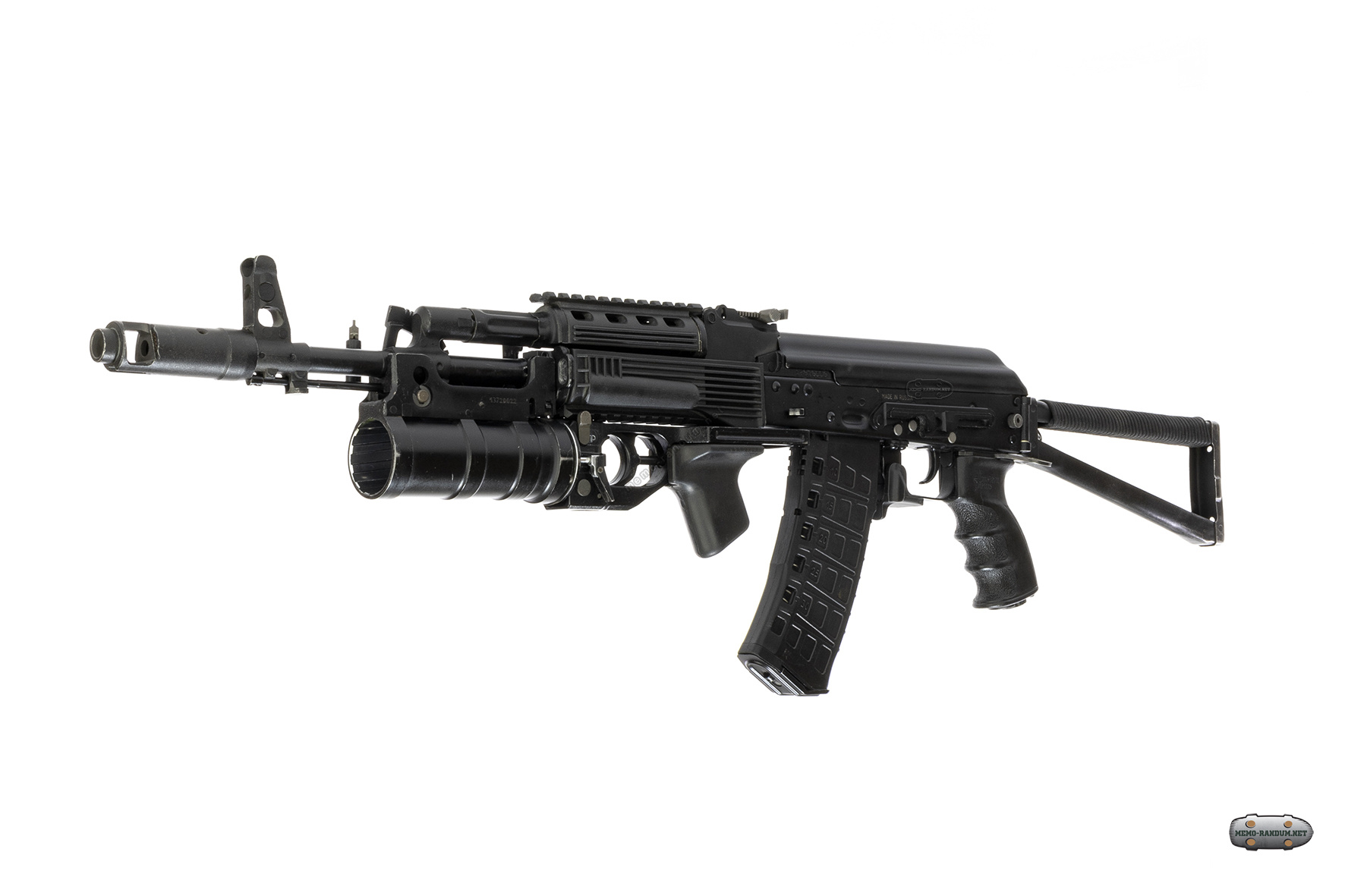

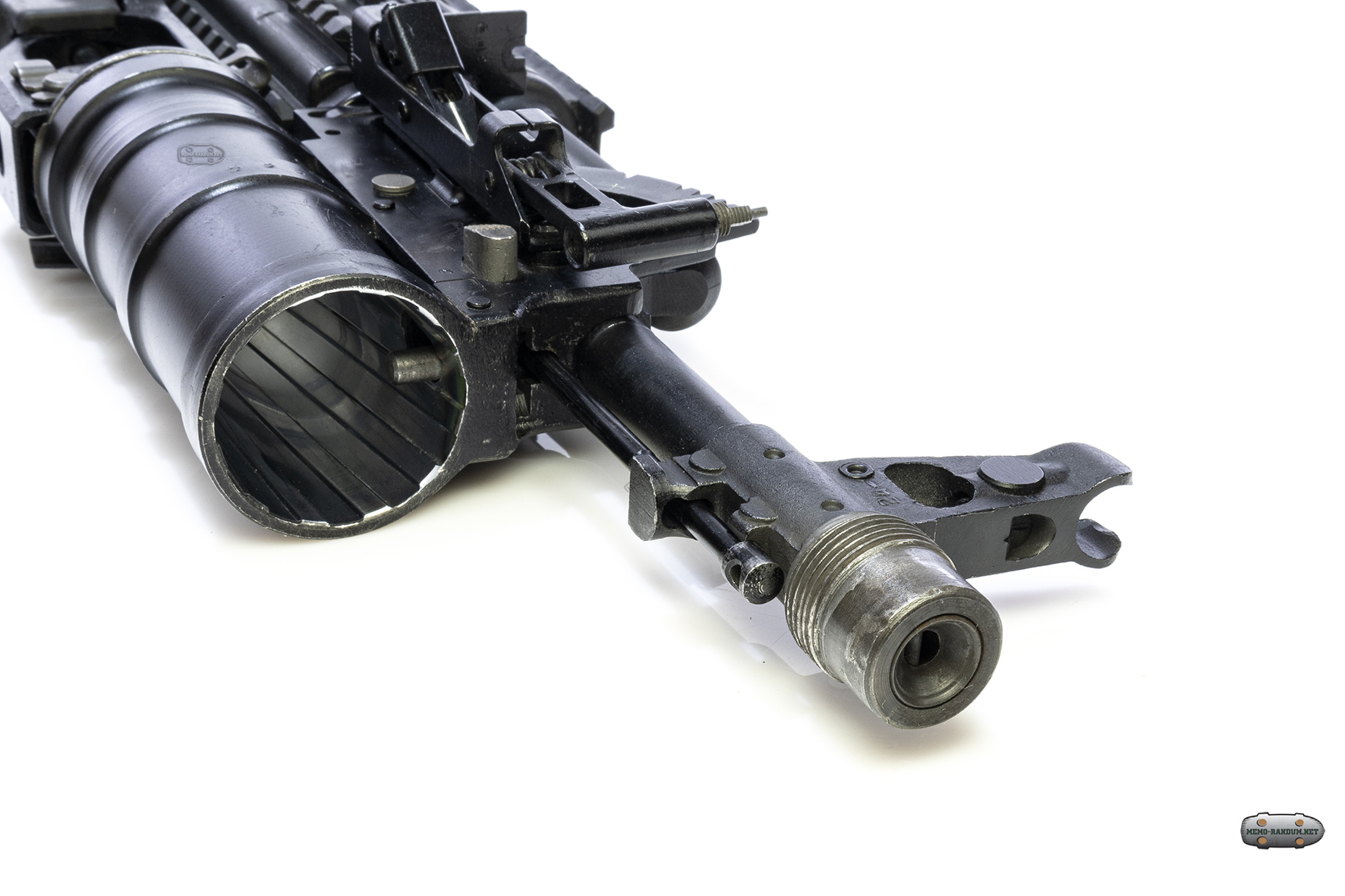

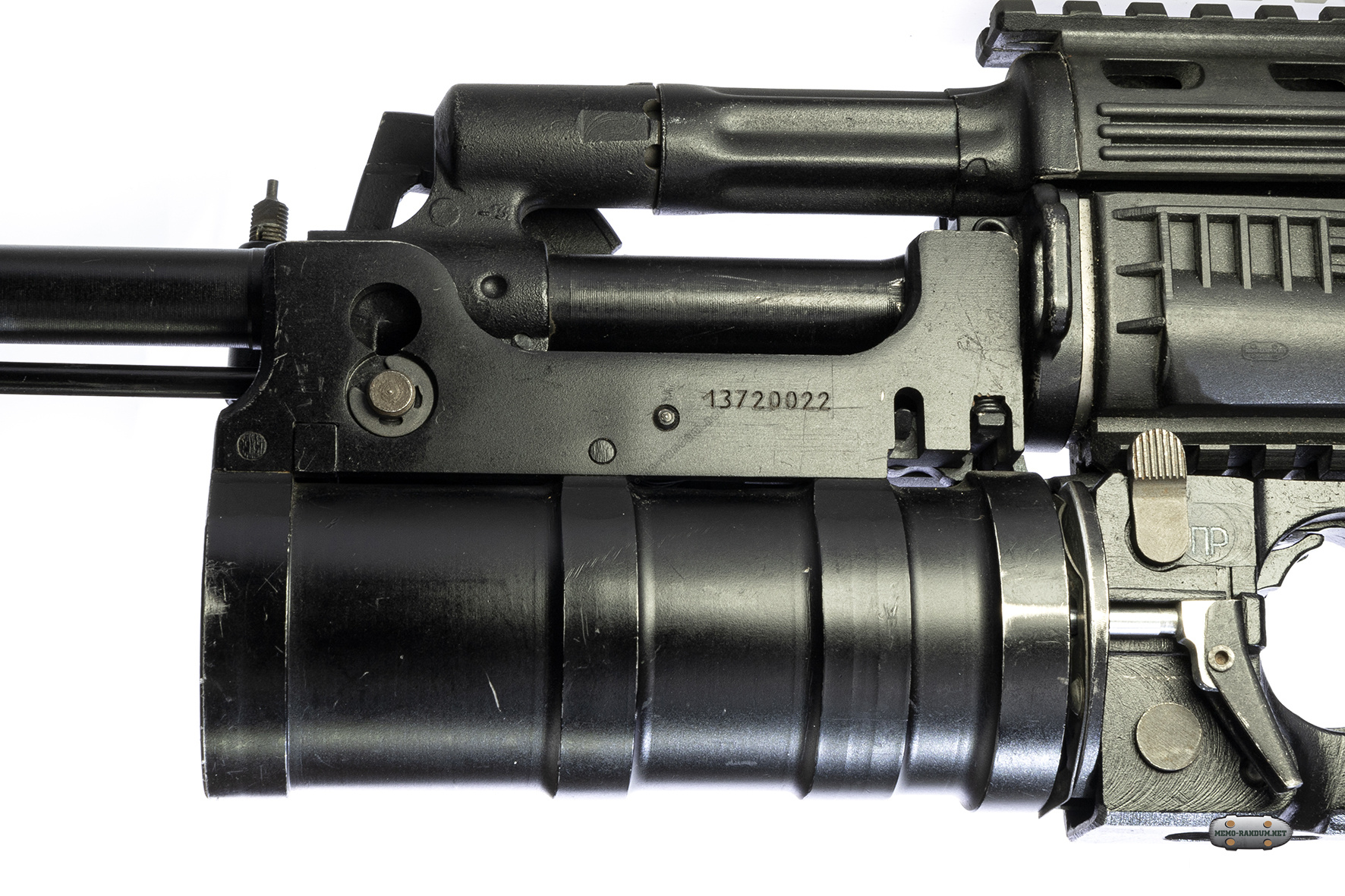

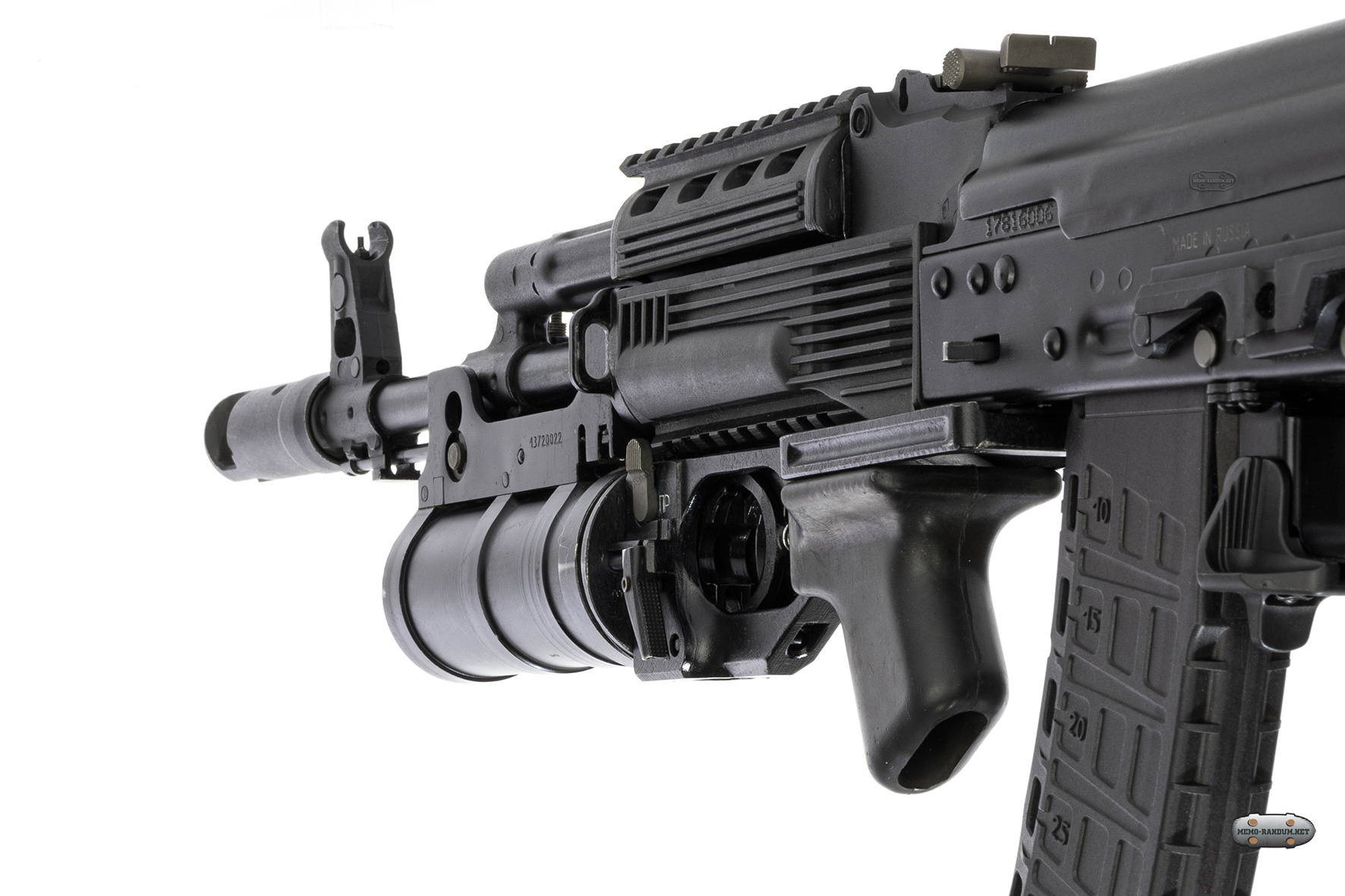

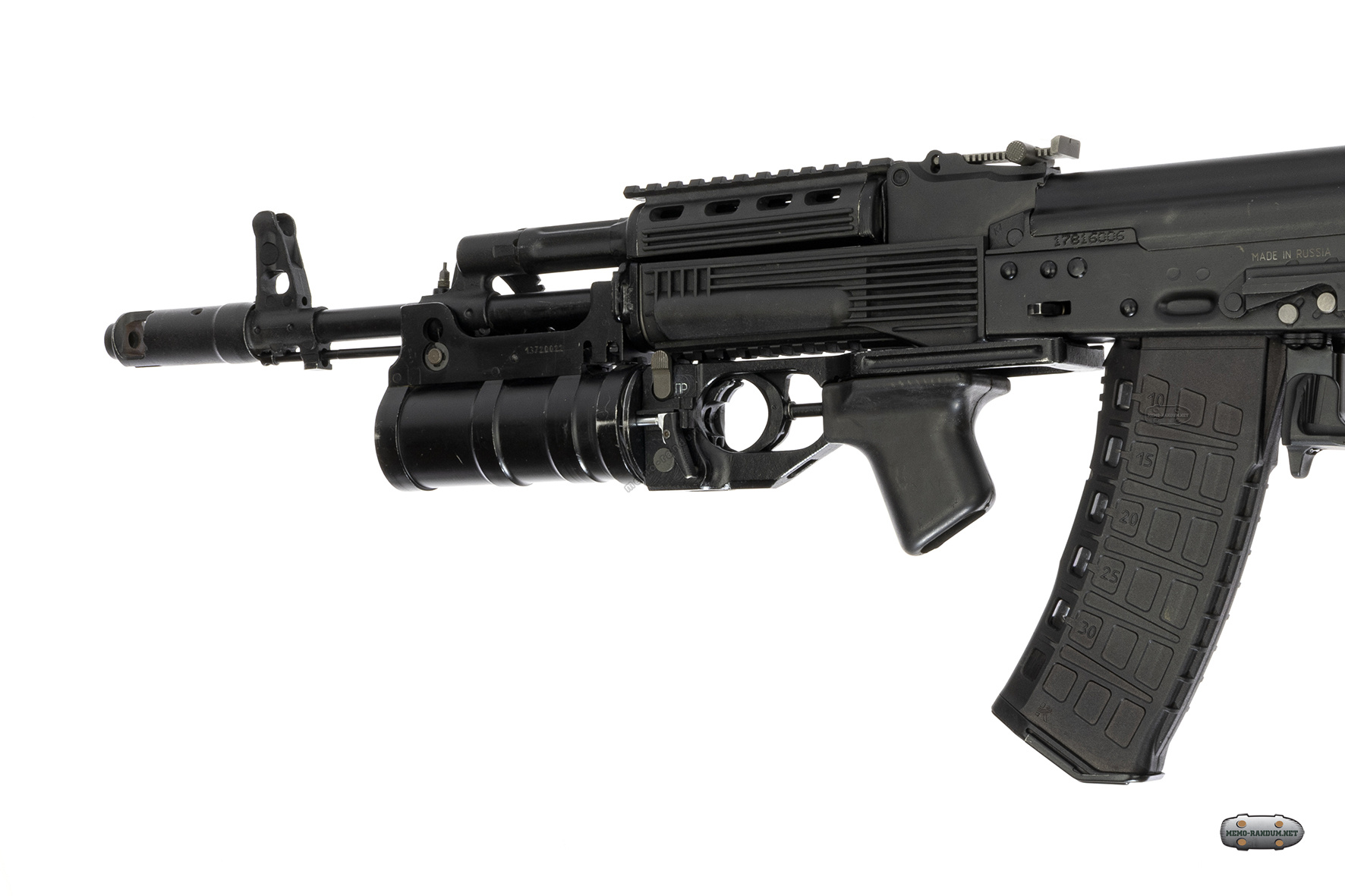

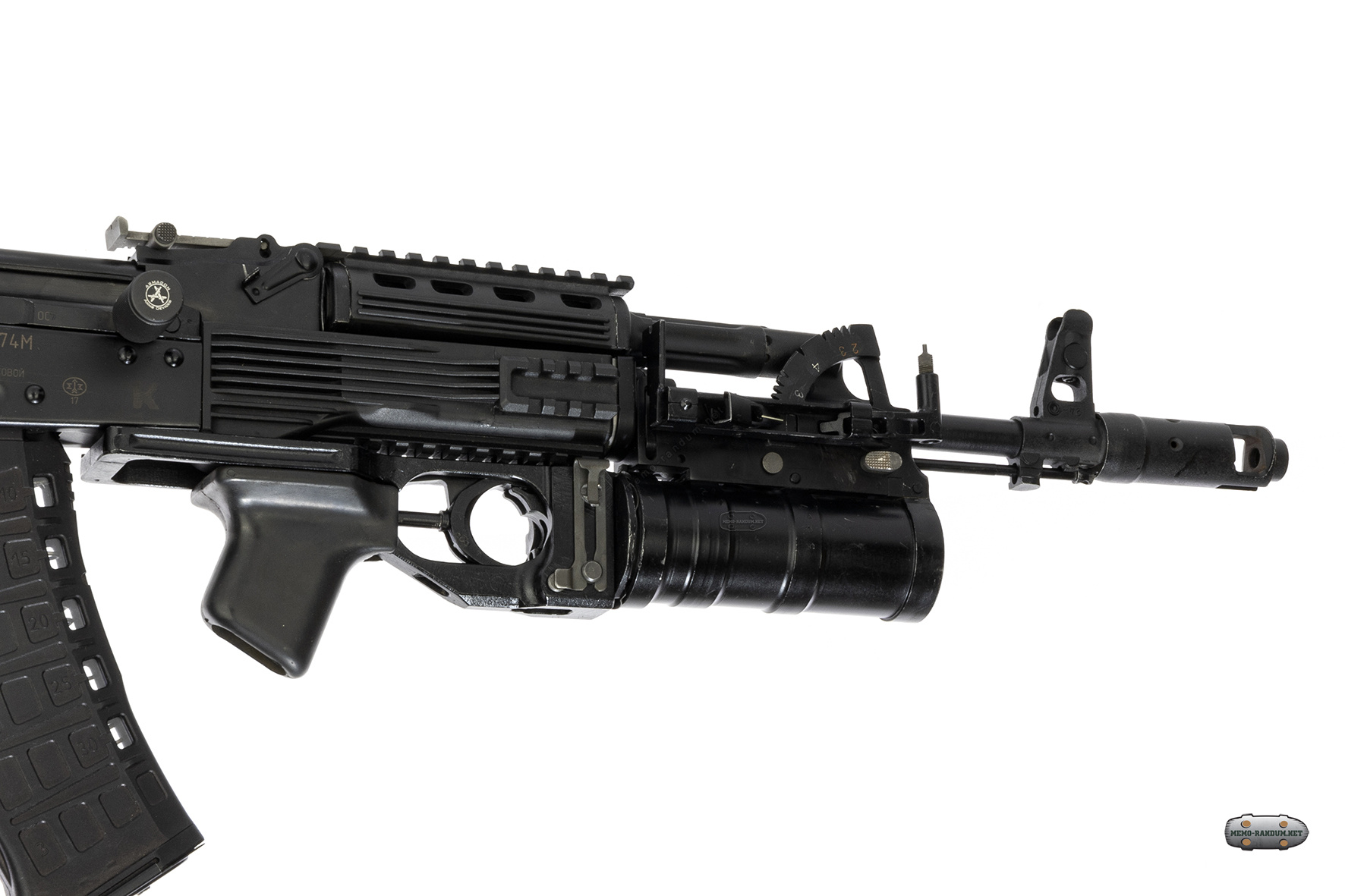

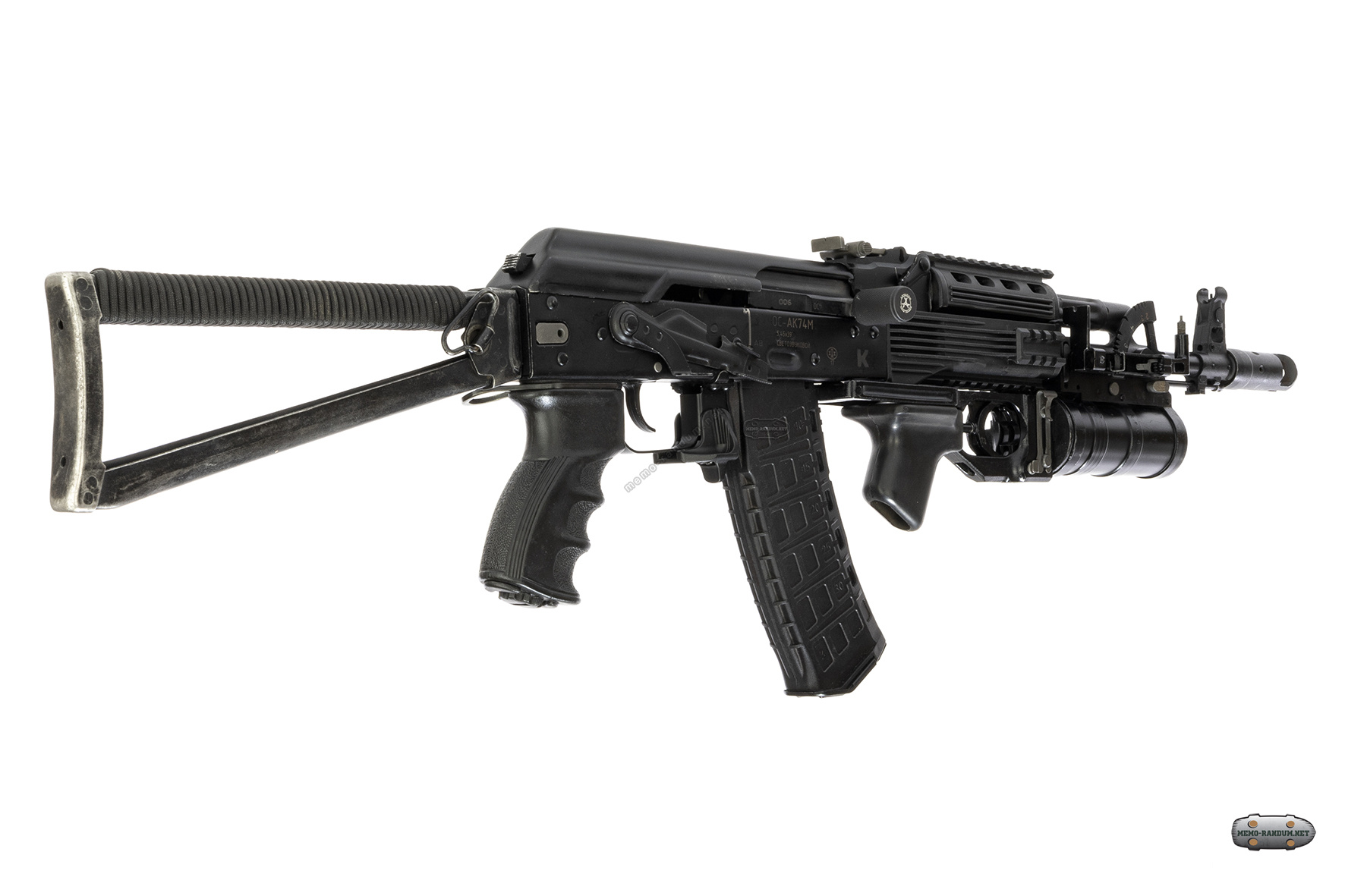

Имитатор подствольного гранатомета ГП-34 установленный на СХ-АК74М

Легкий и компактный, однозарядный подствольный гранатомет ГП-34 предназначен для поражения открыто расположенной живой силы, а также живой силы, находящейся в открытых окопах, траншеях и обратных скатах местности на расстоянии от 100 до 400 метров.

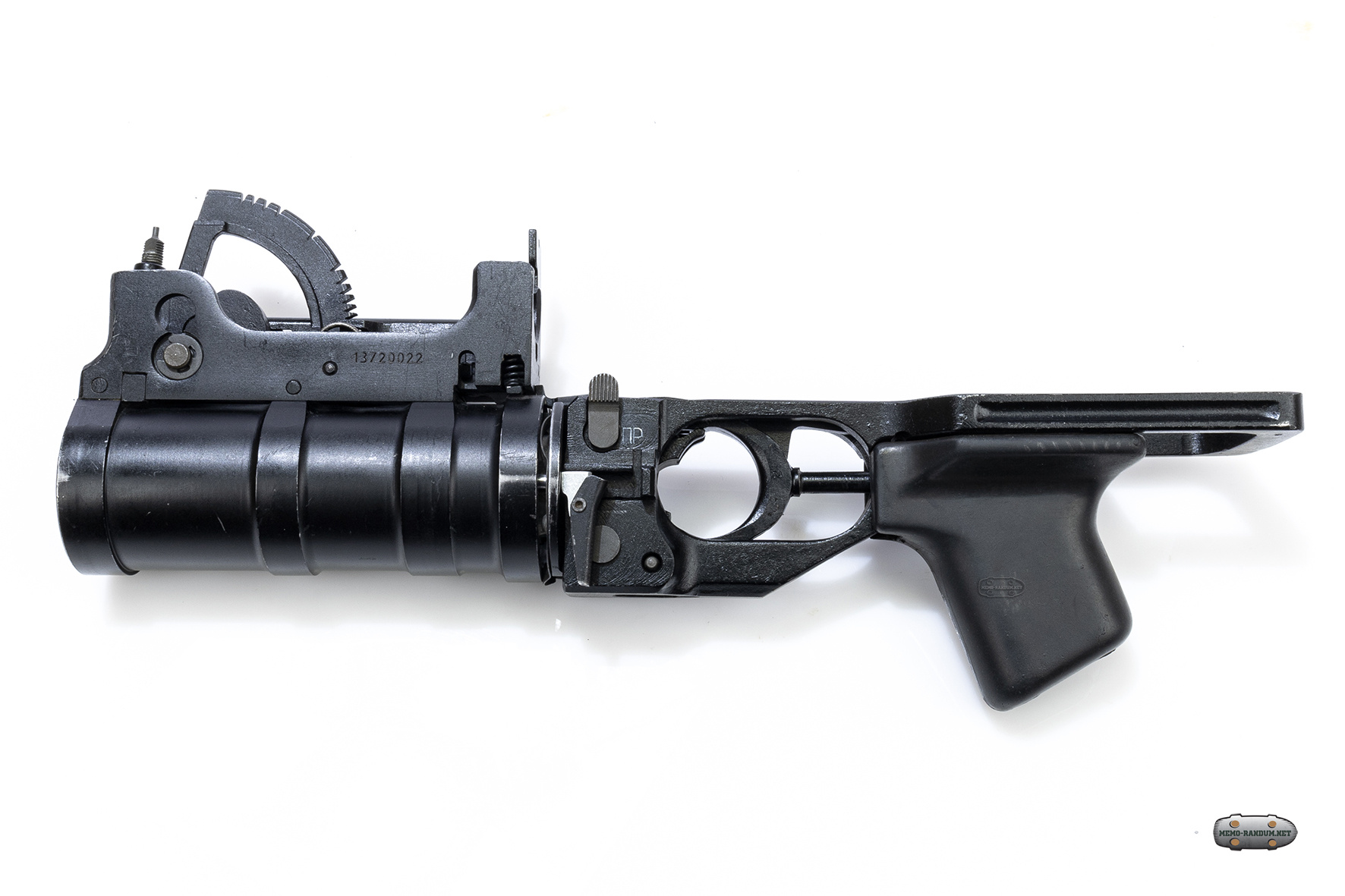

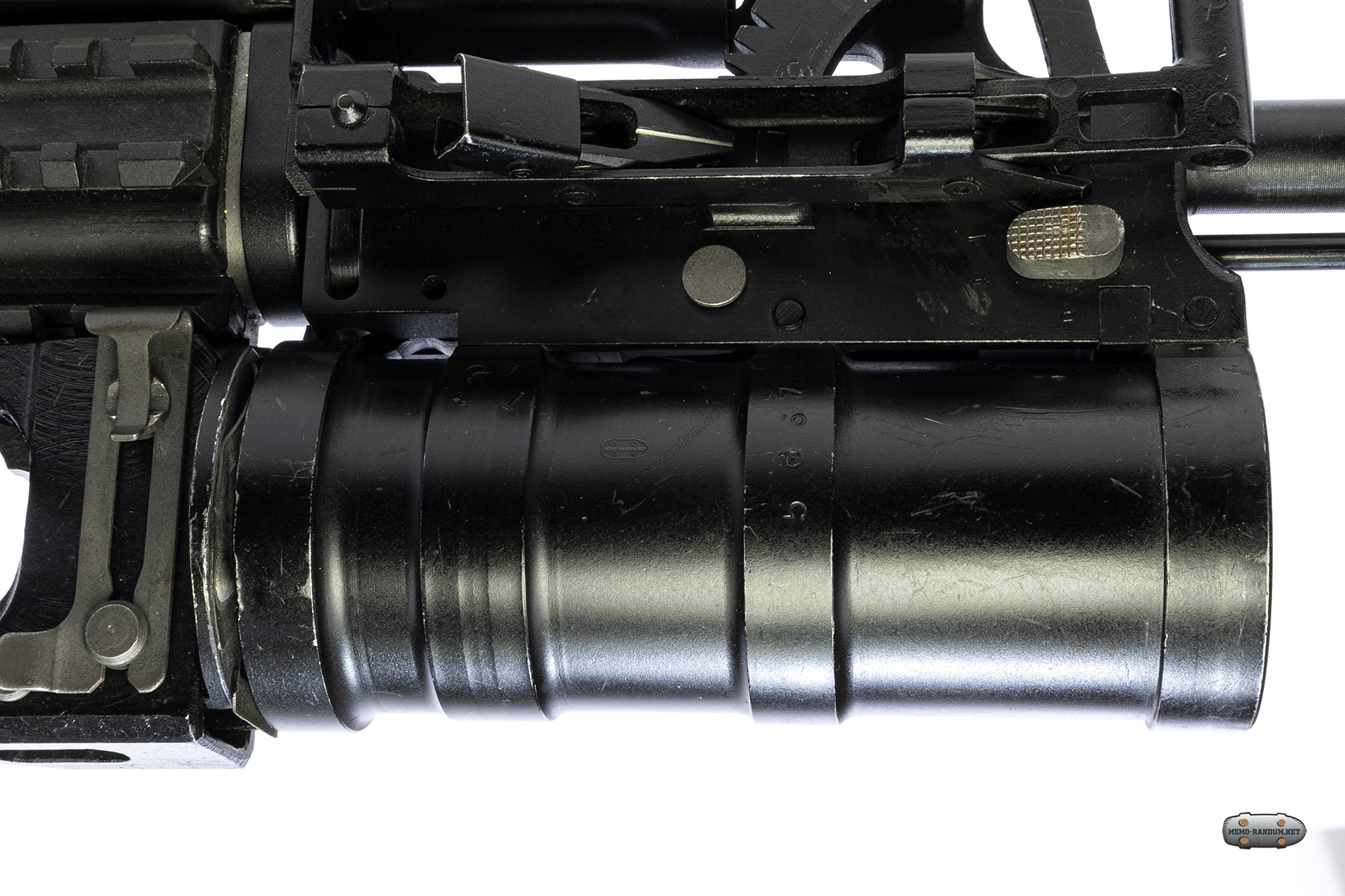

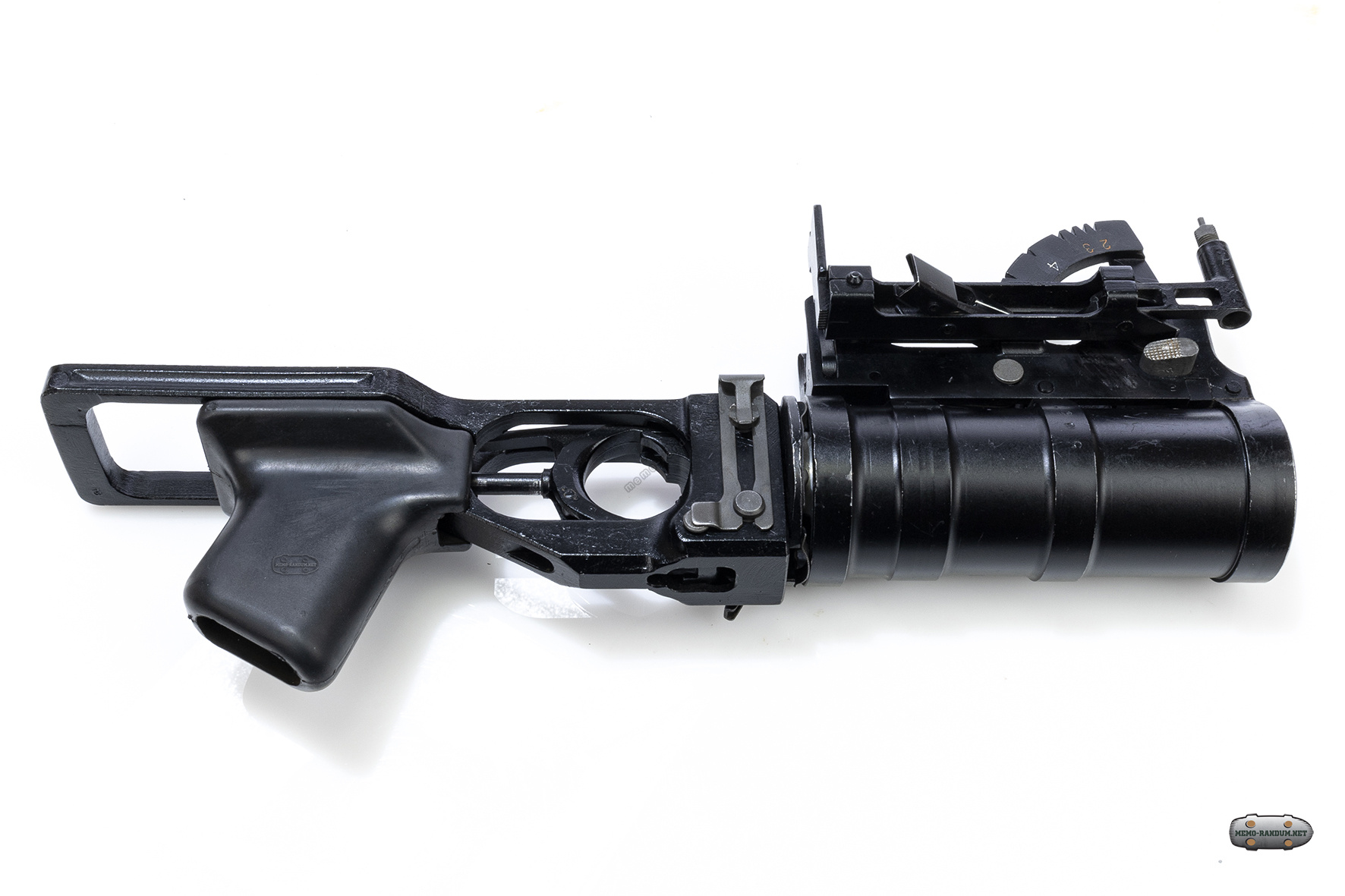

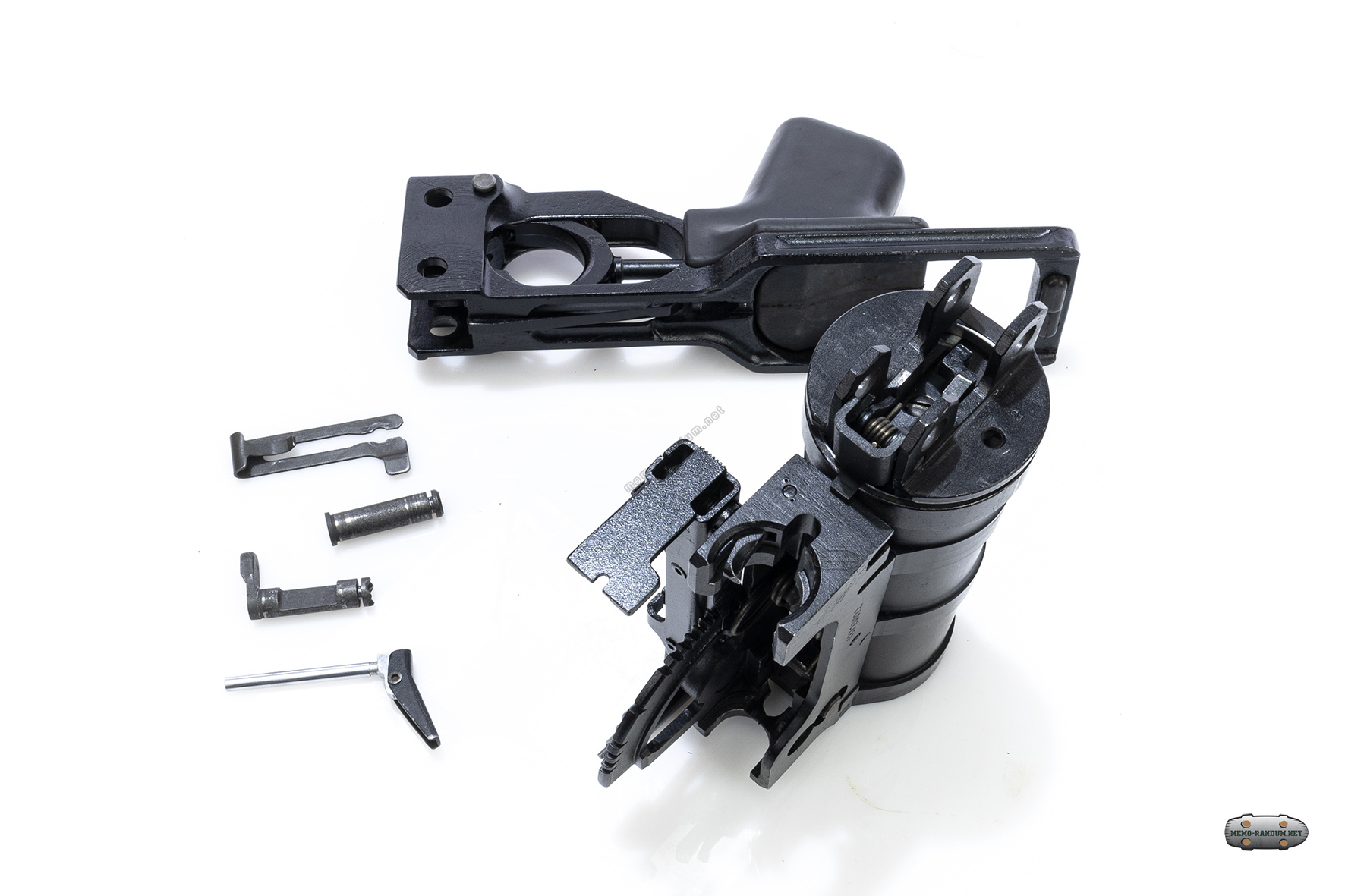

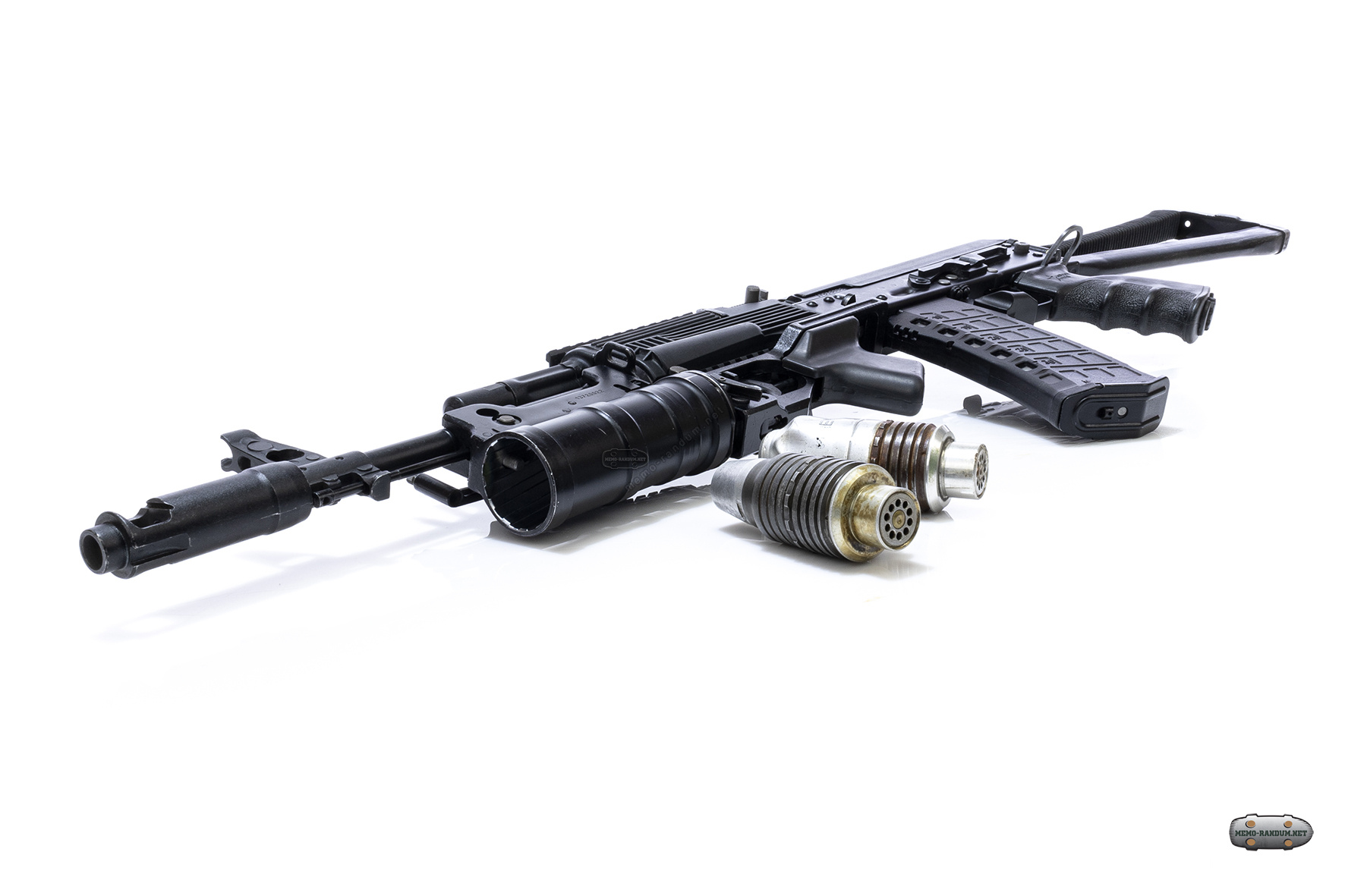

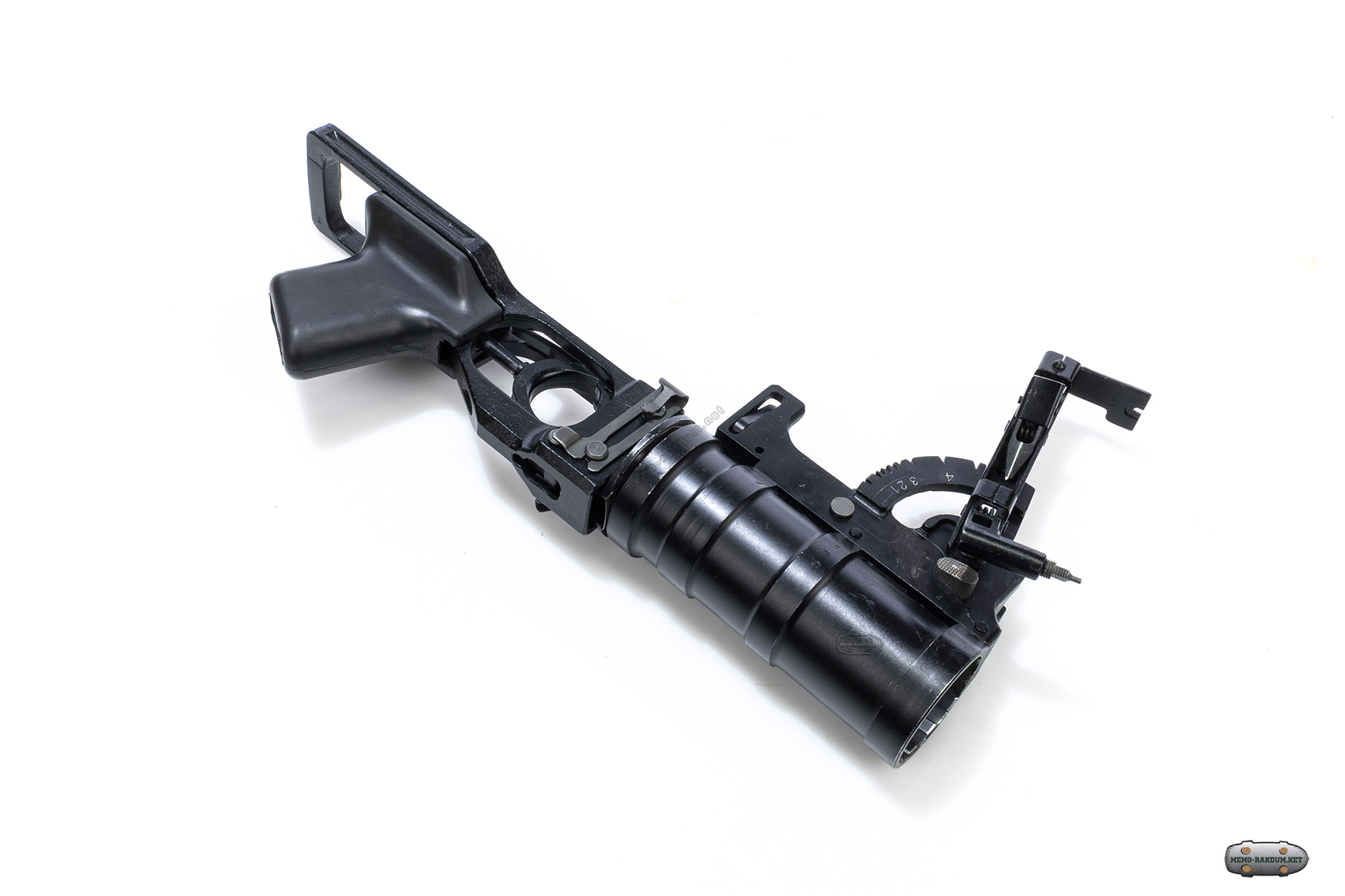

Имитатор подствольного гранатомета ГП-34


ГП-34 применяется с автоматами калибров 5,45, 5,56 и 7,62 мм производства ОАО «Концерн «Ижмаш»: АКМ, АКМС, АК74, АКС74, АК74М, АК101, АК103 и АН-94. При необходимости стрелок может вести стрельбу из автомата при установленном гранатомете.

Гранатомет получил индекс ГРАУ - 6Г34.

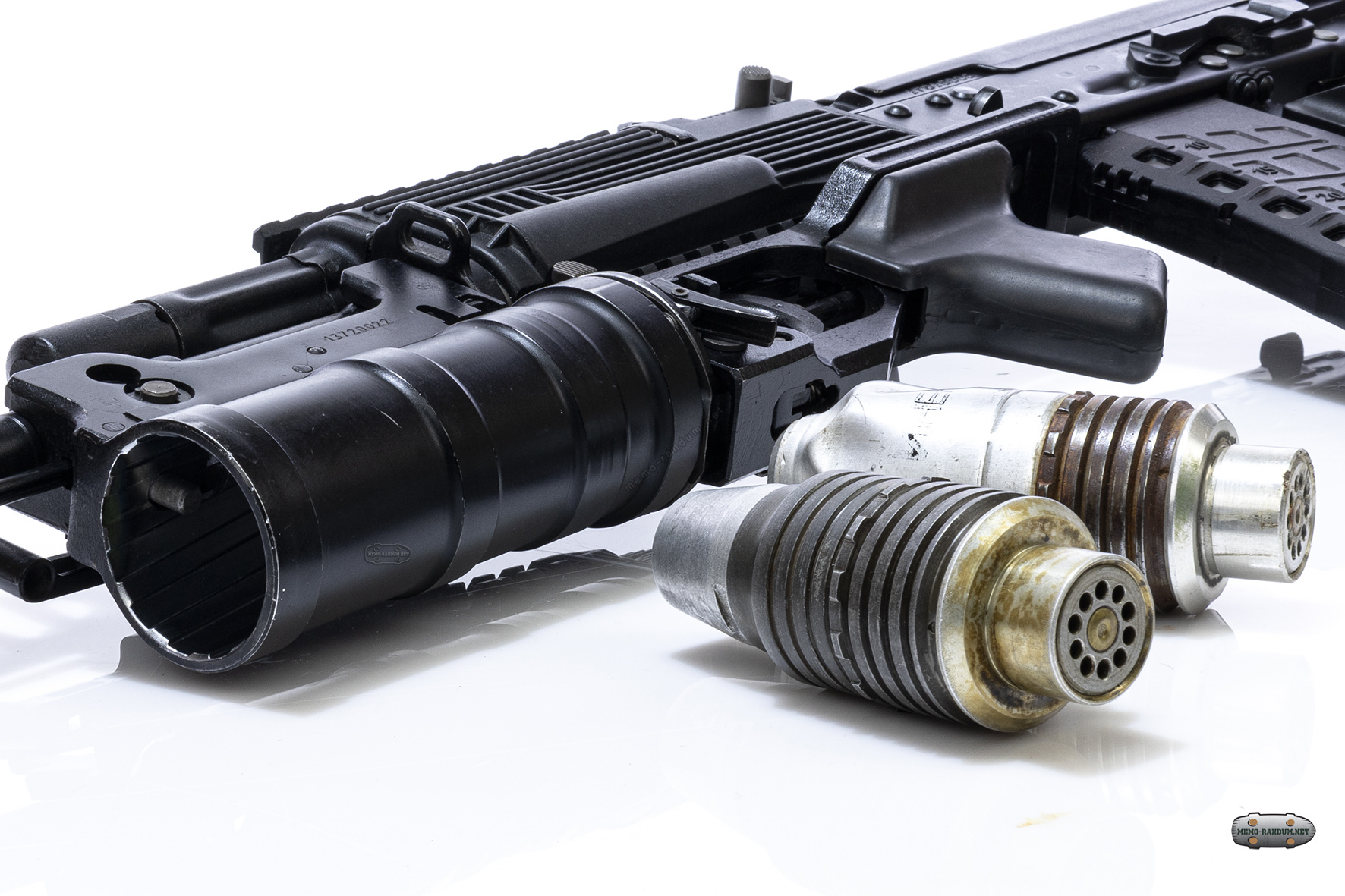

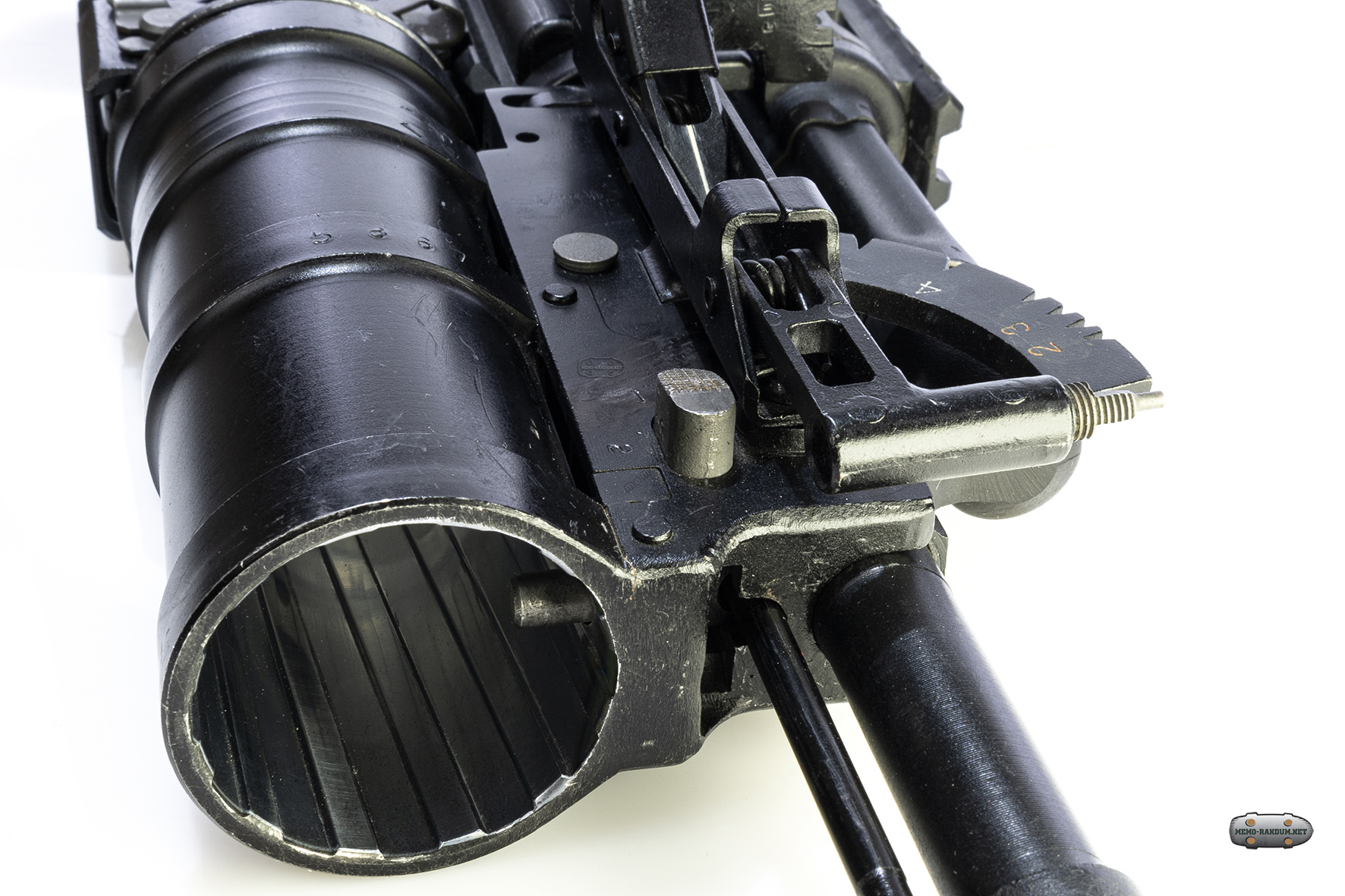

Имитатор подствольного гранатомета ГП-34

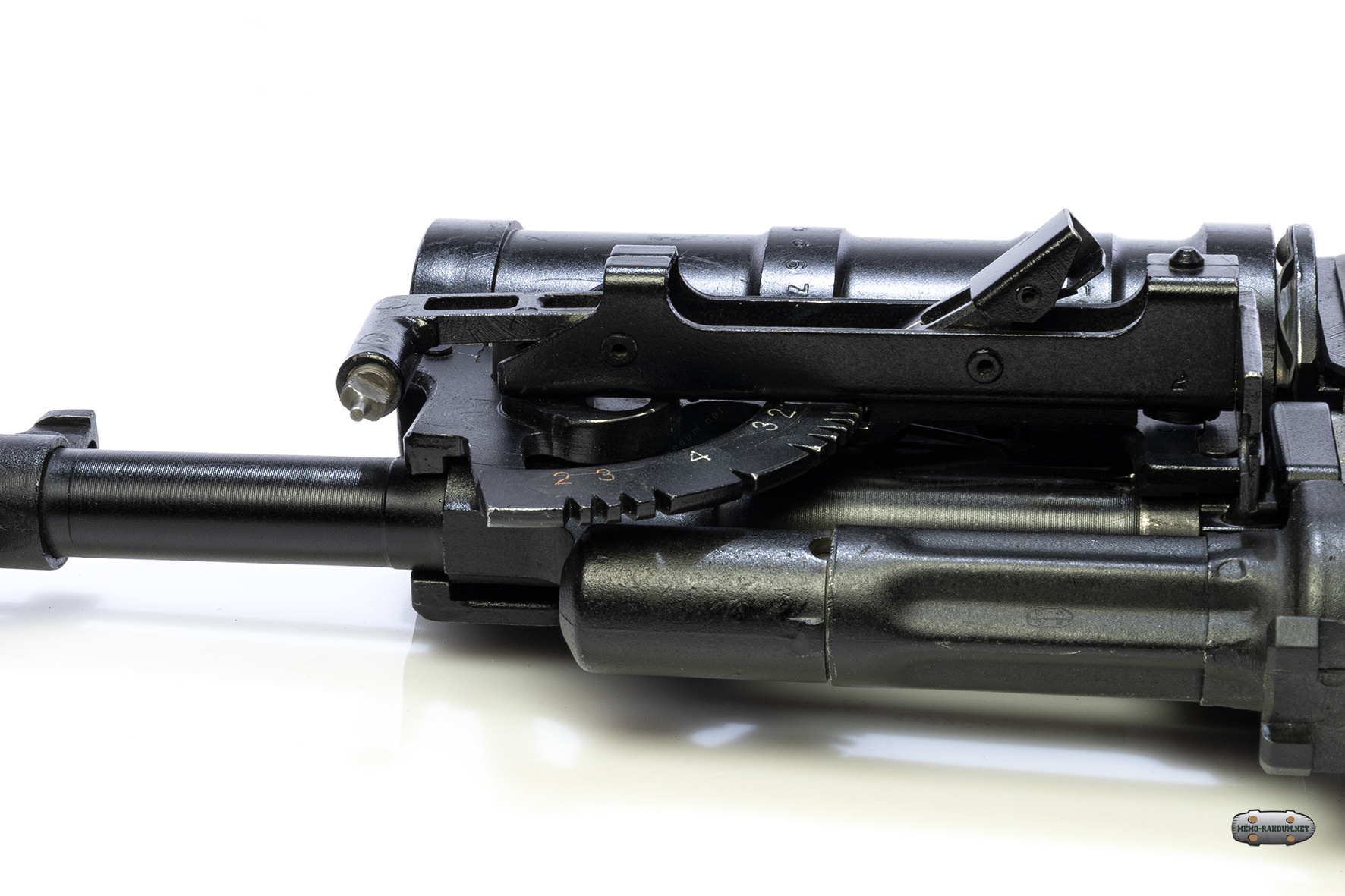

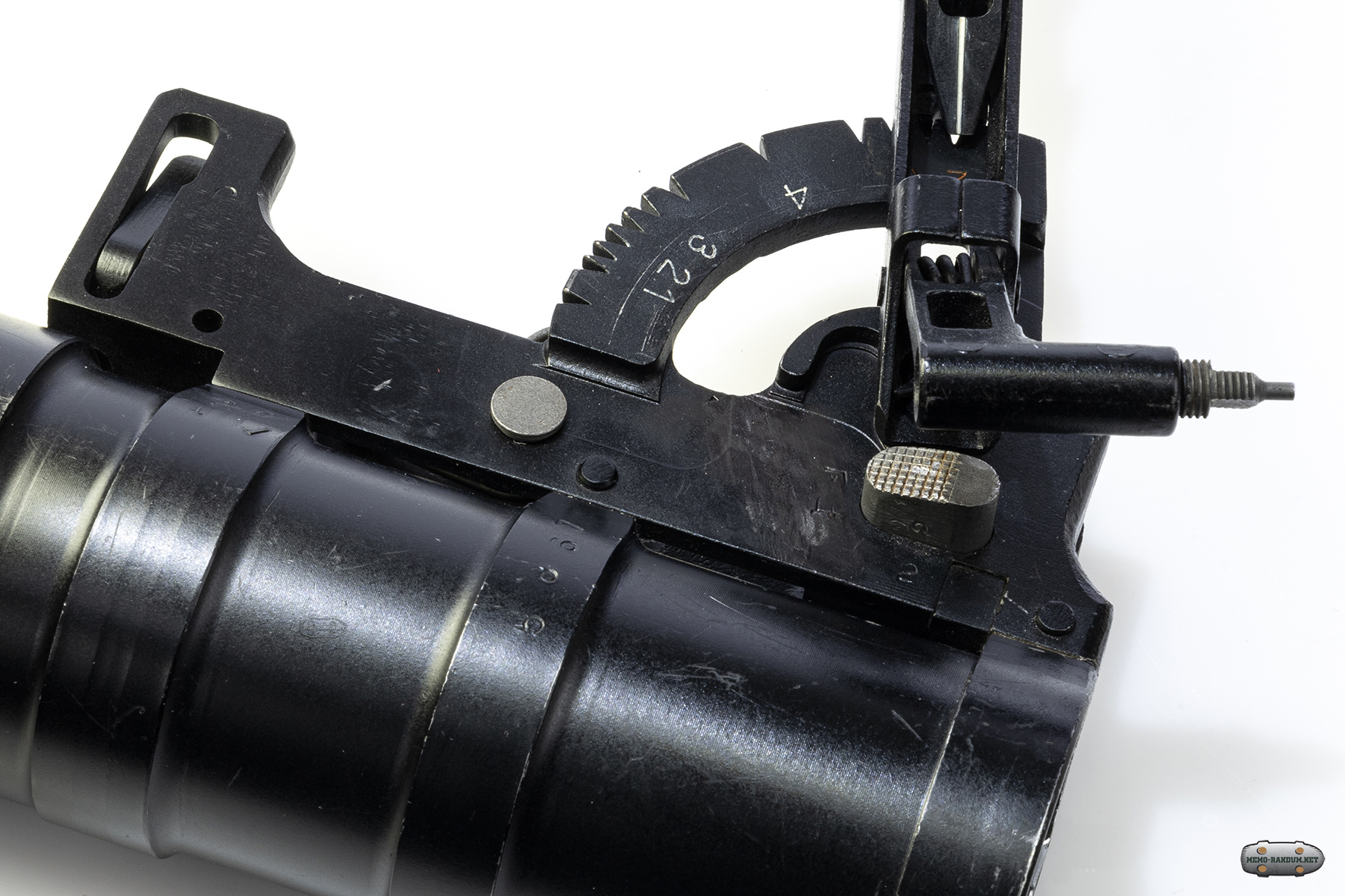

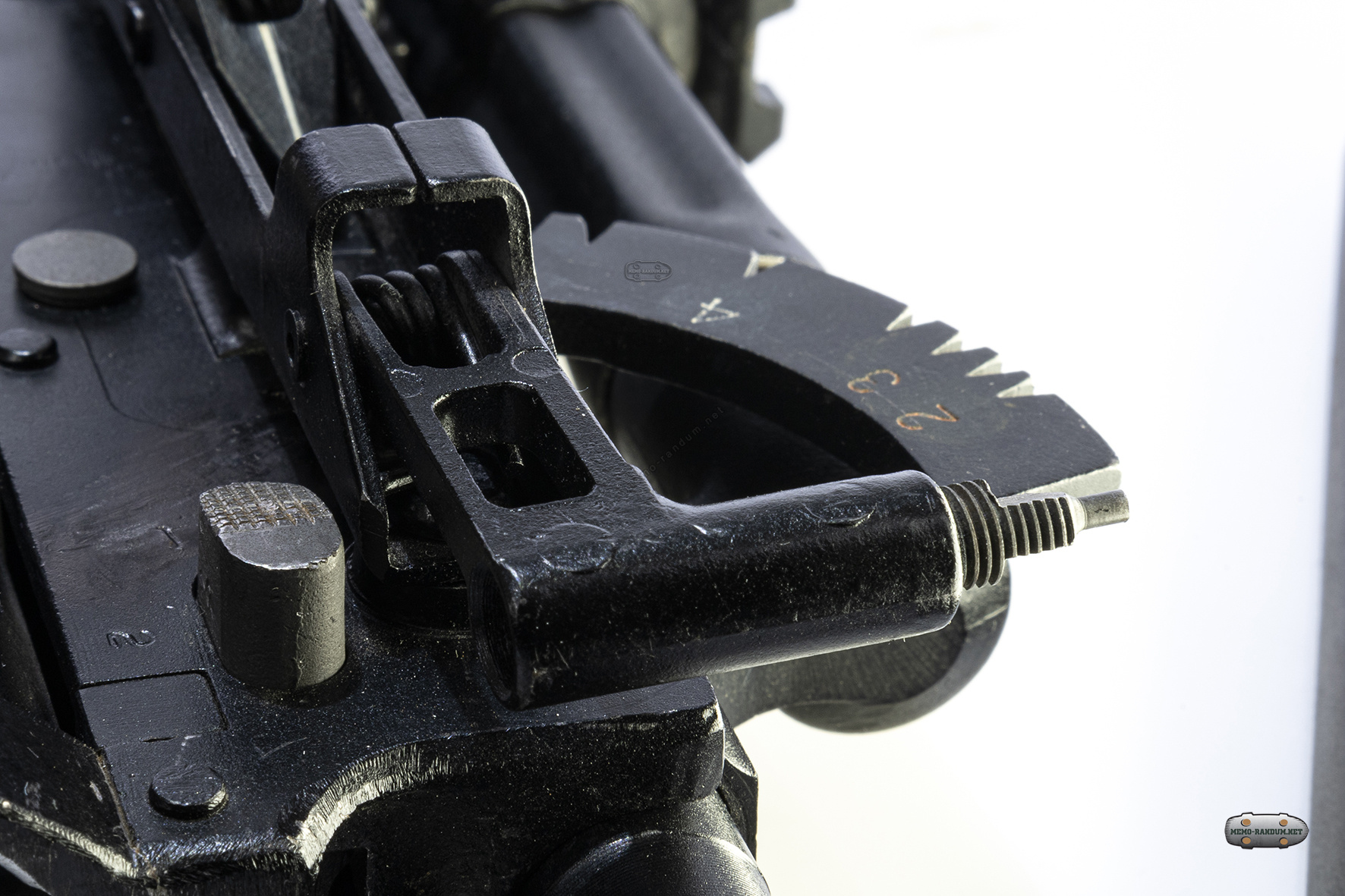

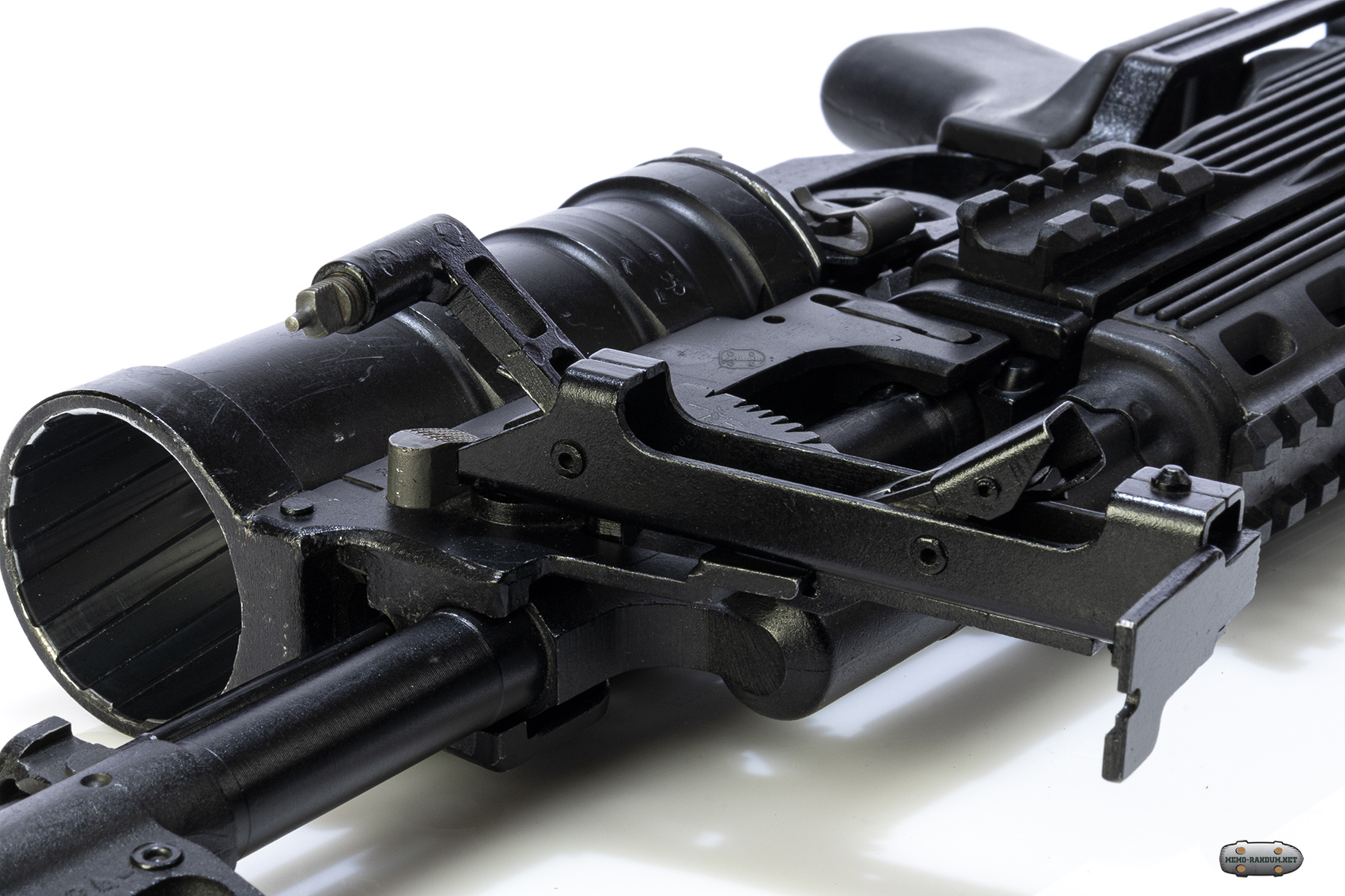

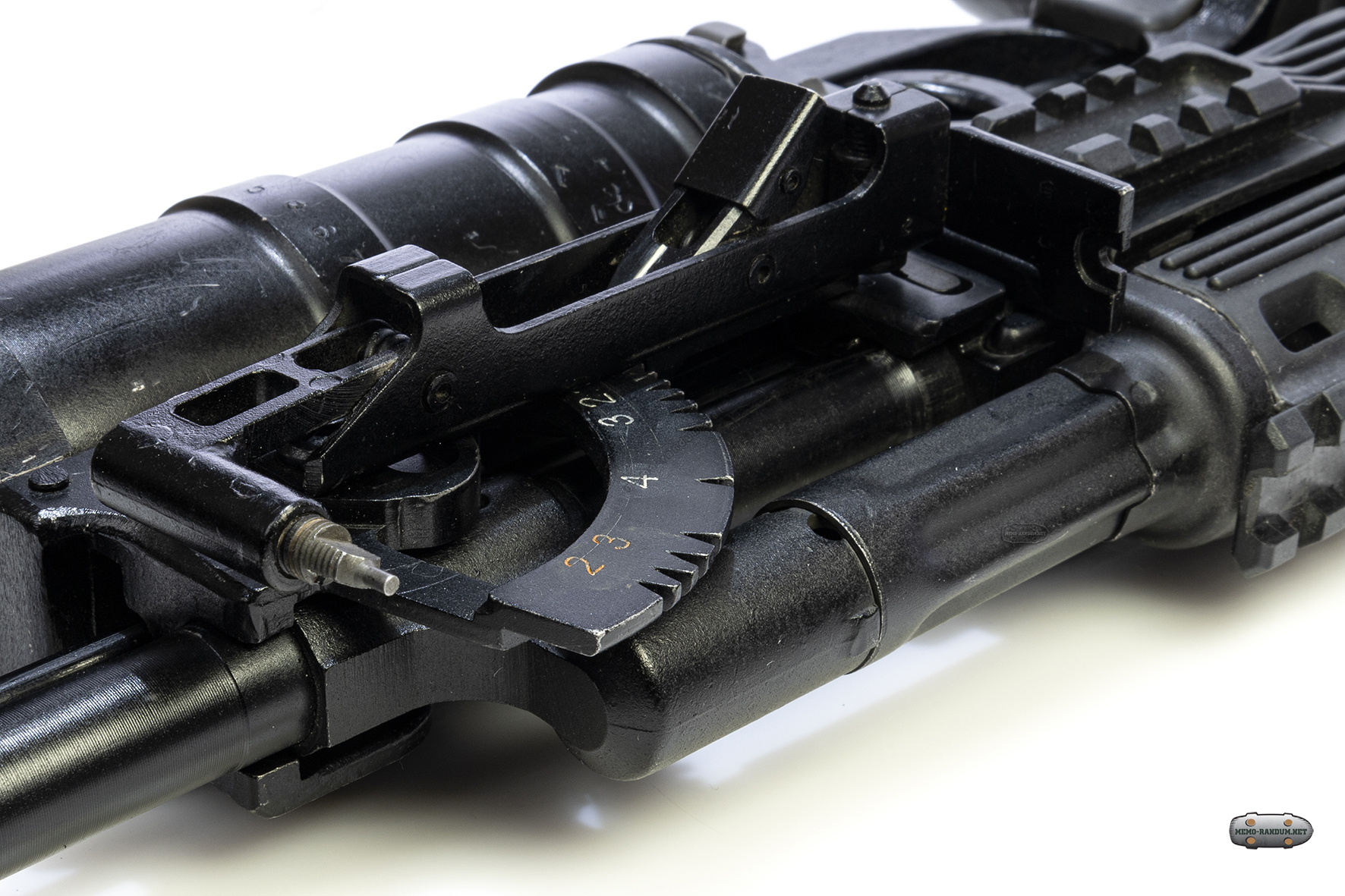

Конструкция прицела допускает ведение настильной и навесной стрельбы.

Для стрельбы из гранатомета применяются 40 мм выстрелы ВОГ-25 и ВОГ-25М с осколочными гранатами, выстрелы ВОГ-25П и ВОГ-25ПМ с осколочными «прыгающими» гранатами, ВДГ-25 с дымовой гранатой.


Экстрактор позволяет извлекать неиспользованный выстрел из гранатомета.

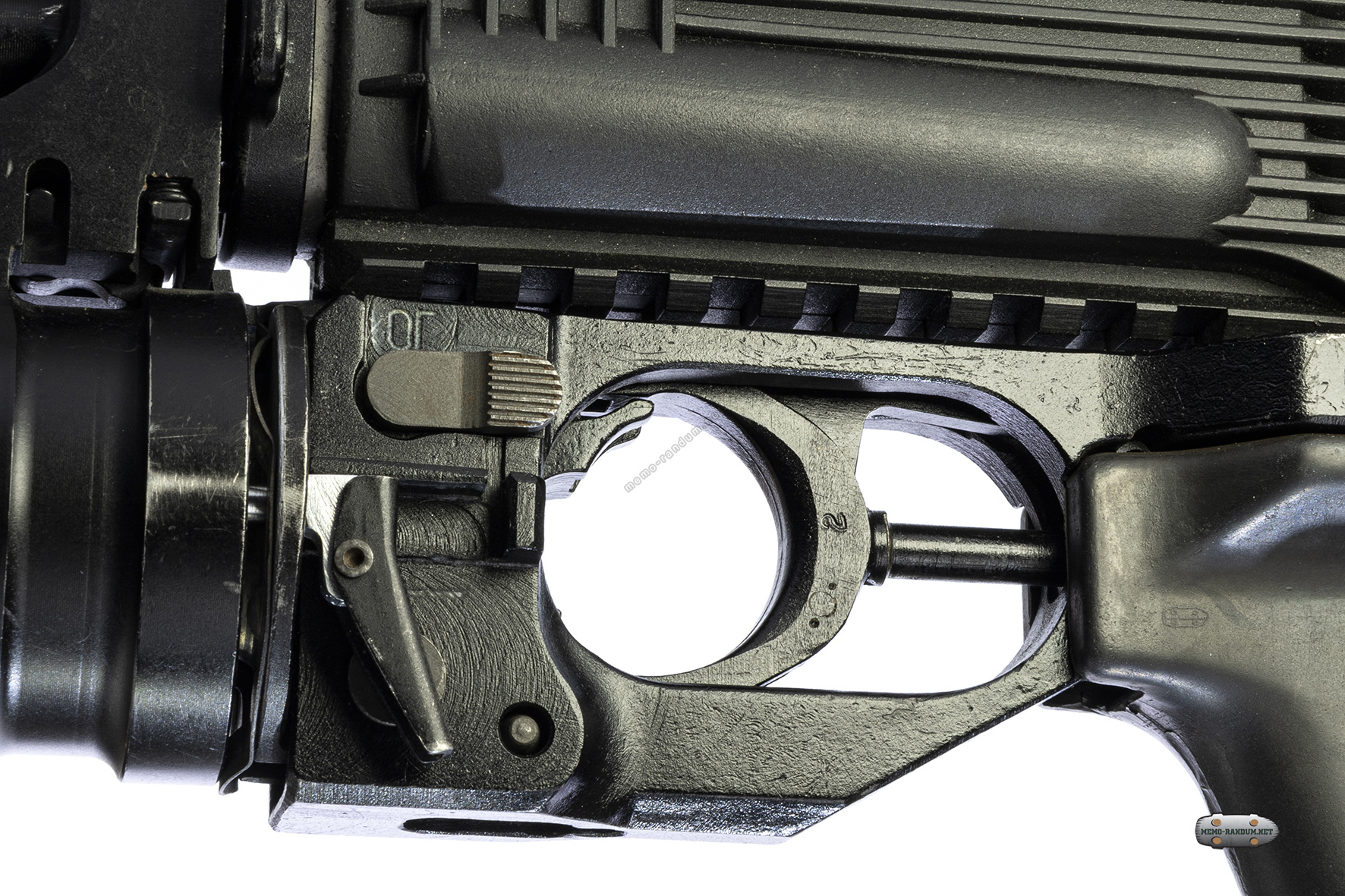

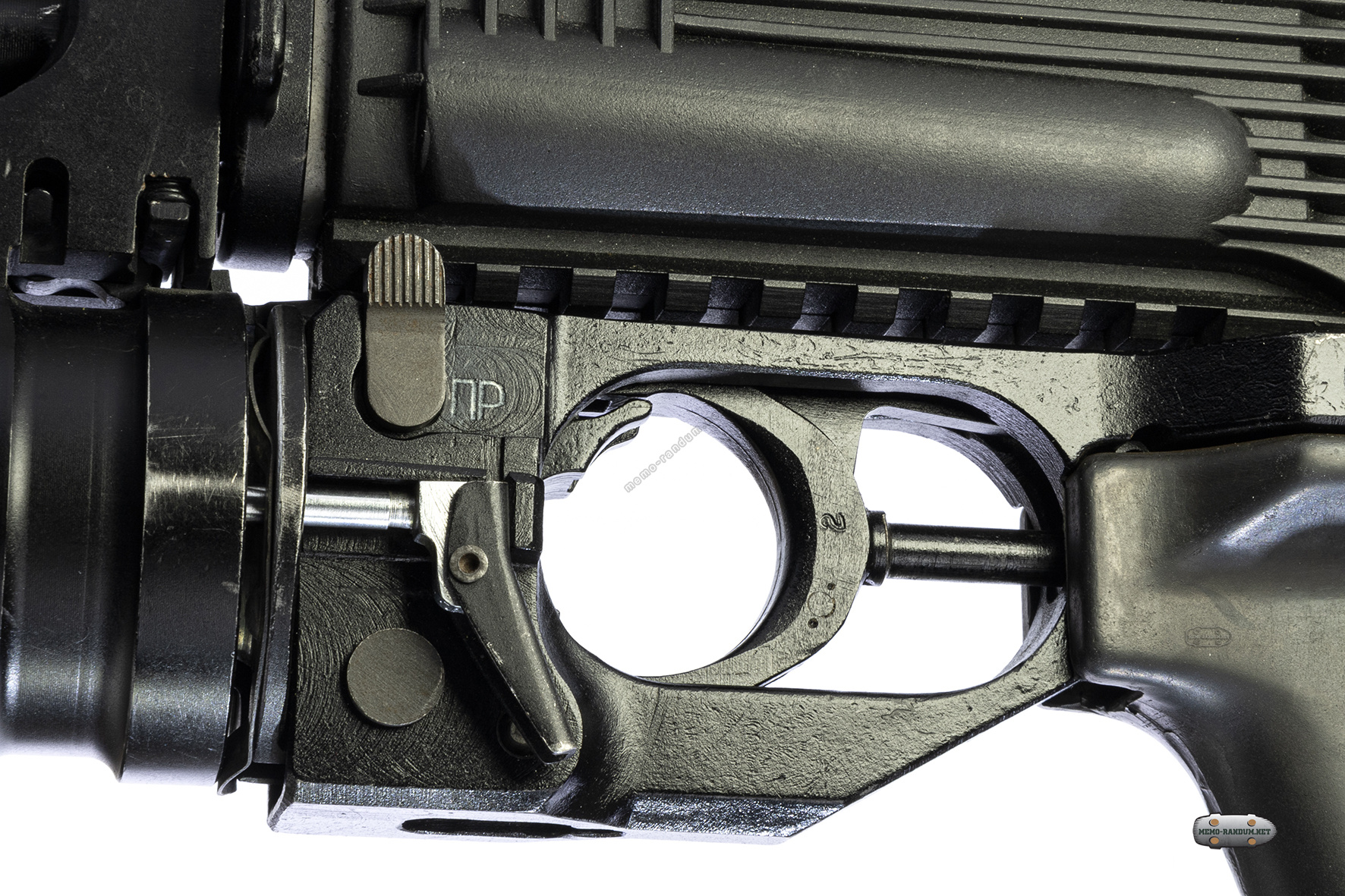

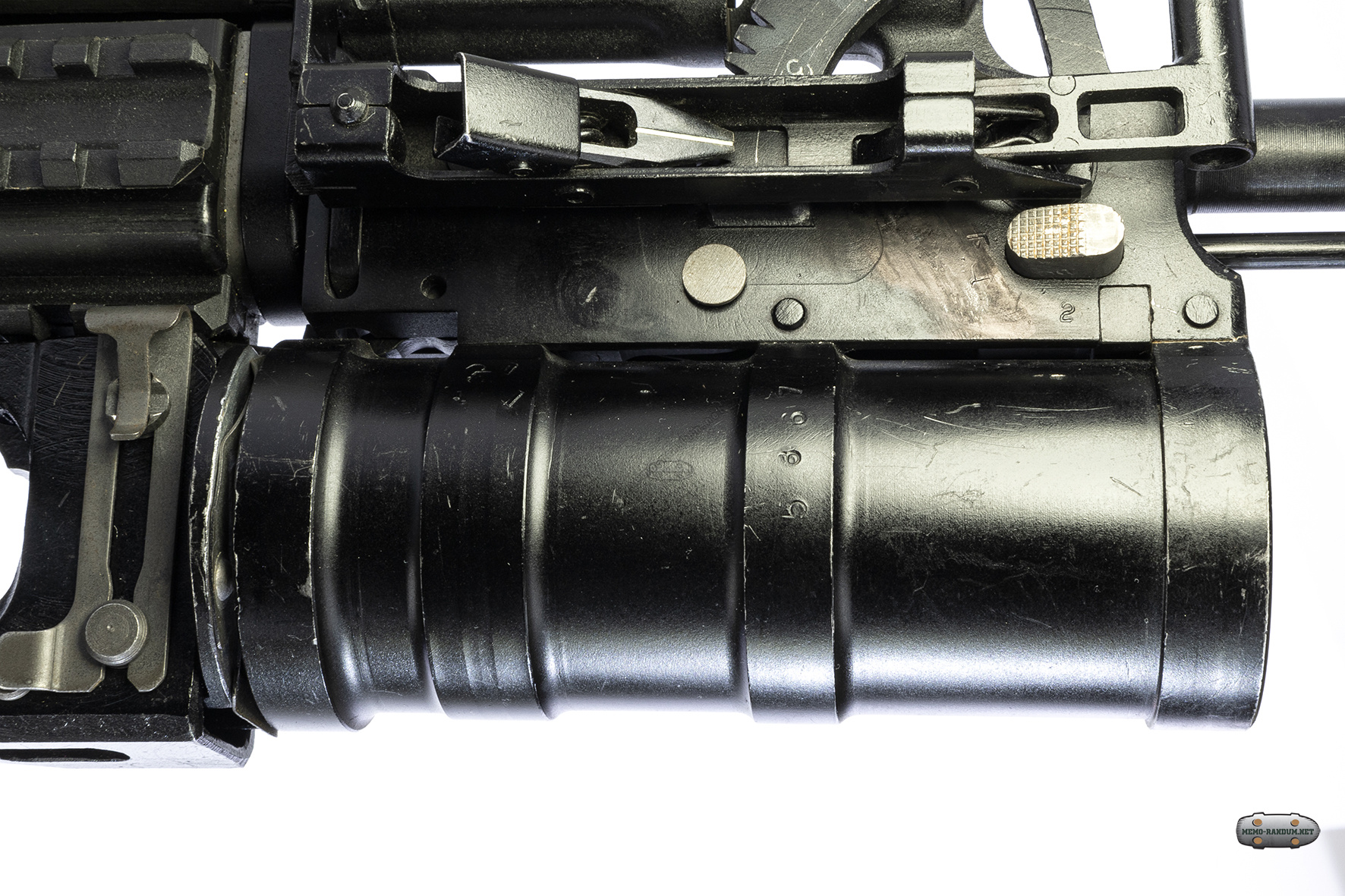

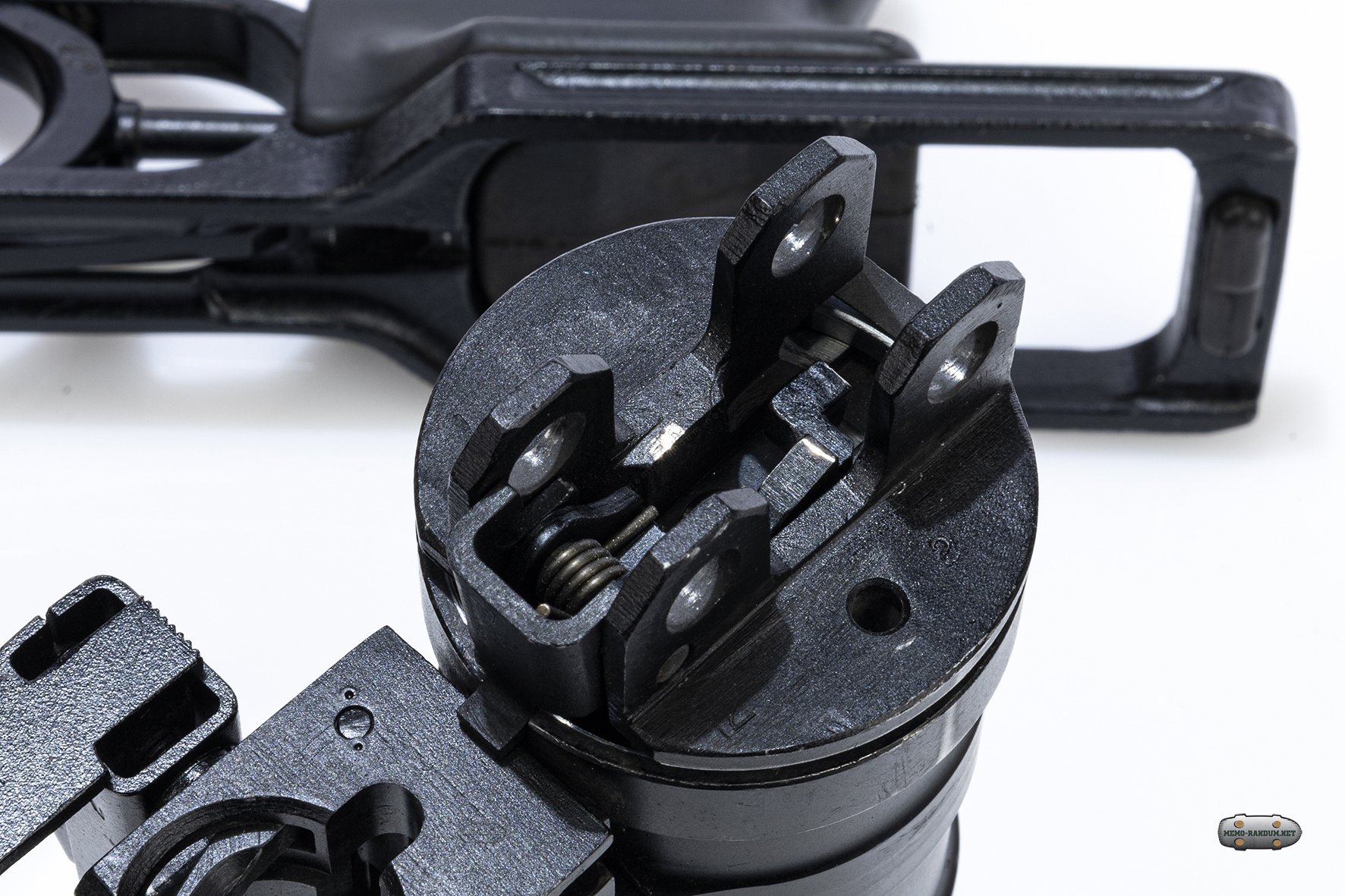

Экстрактор на ГП34. простая клавиша на штыре на которую можно нажать и извлечь Гранату

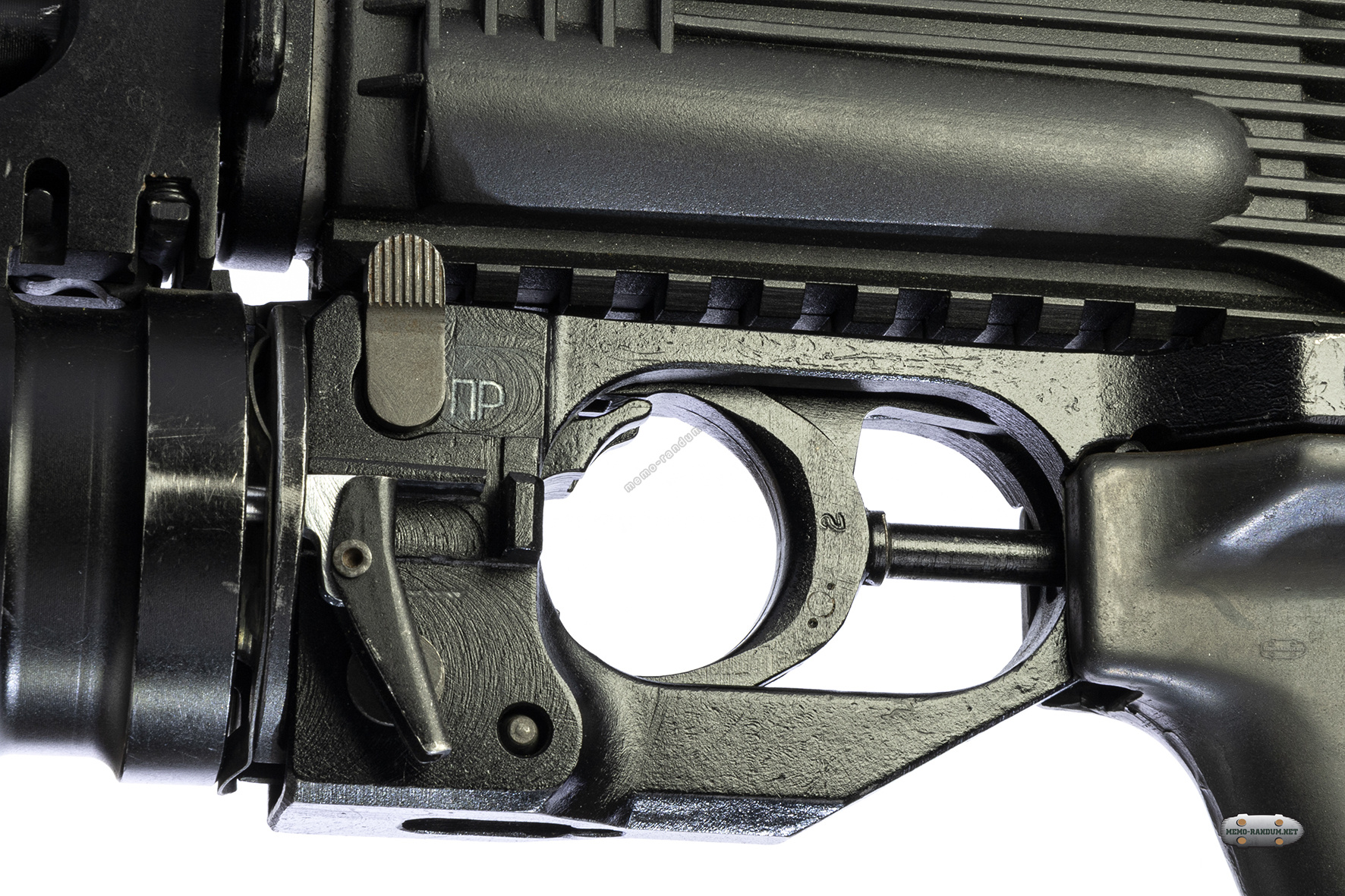

Экстрактор на ГП34. простая клавиша на штыре на которую можно нажать и  извлечь Гранату

Подствольный гранатомет ГП-34 является улучшенной современной разработкой и обладает следующими преимуществами:

Надежность

ГП-34 разработан и испытан специально под автомат Калашникова, устанавливается быстро без дополнительных переходников. Повышена надежность конструкции, что позволяет автомату с установленным гранатометом выдерживать тест на бросок на бетон без наколов и насечек гранаты (в т.ч. при сложенном прикладе)

Повышенная безопасность

на 100% устранена вероятность осечек, благодаря изменениям, внесенным в ударно-спусковой механизм
устранена возможность смещения гранаты в гранатомете при отрицательном склонении оружия
введен дополнительный механизм для усиления безопасности при заряжании;

Доработано прицельное устройство
 улучшен механизм экстрактора для функционирования в затрудненных условиях


Диапазон боевого применения ГП-34 – от -50 до +50 С.

Назначенный ресурс гранатомета - 400 выстрелов.

Срок хранения в консервации (упаковке) предприятия-изготовителя в складских помещениях - 7 лет со дня изготовления.

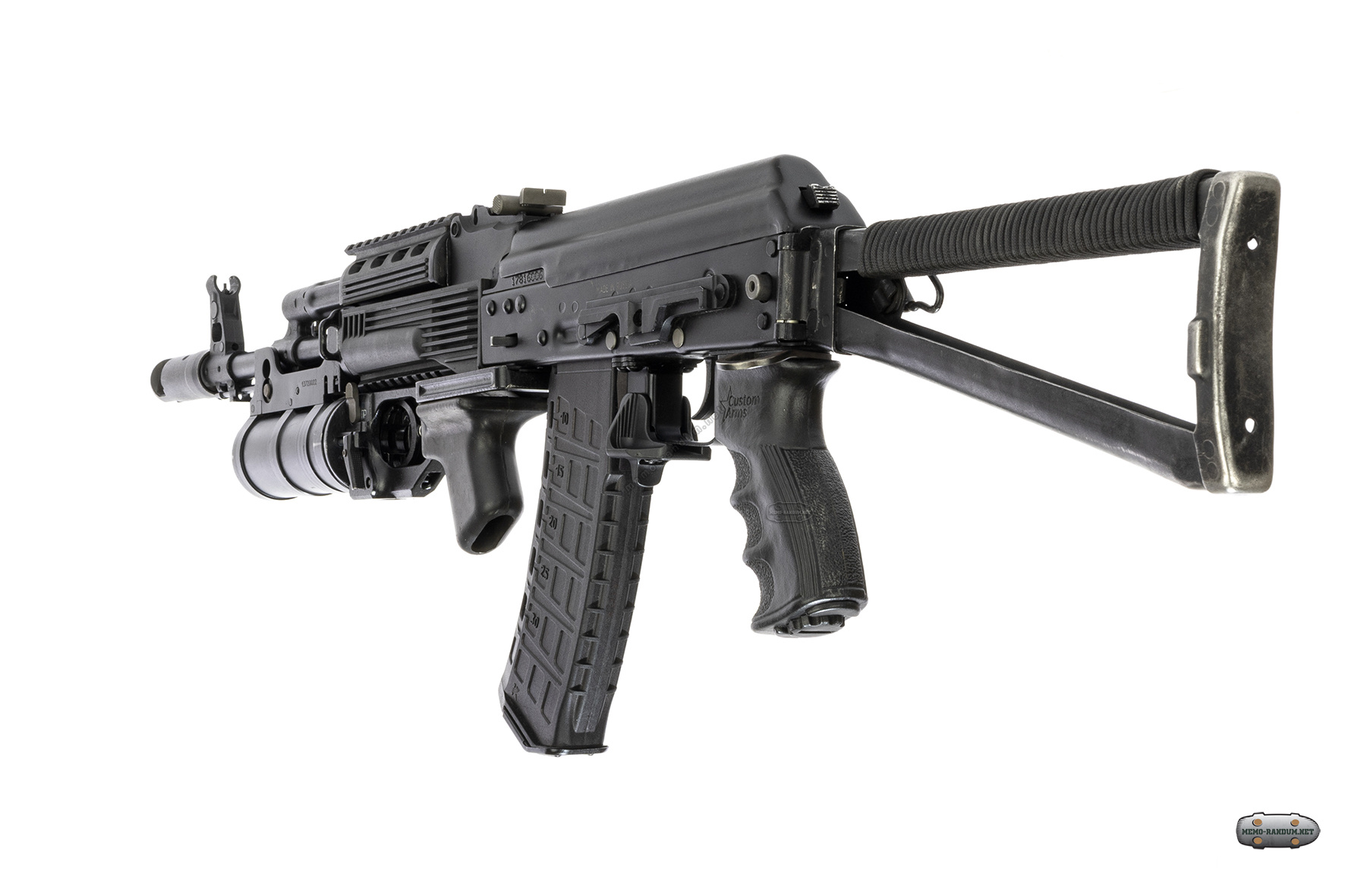

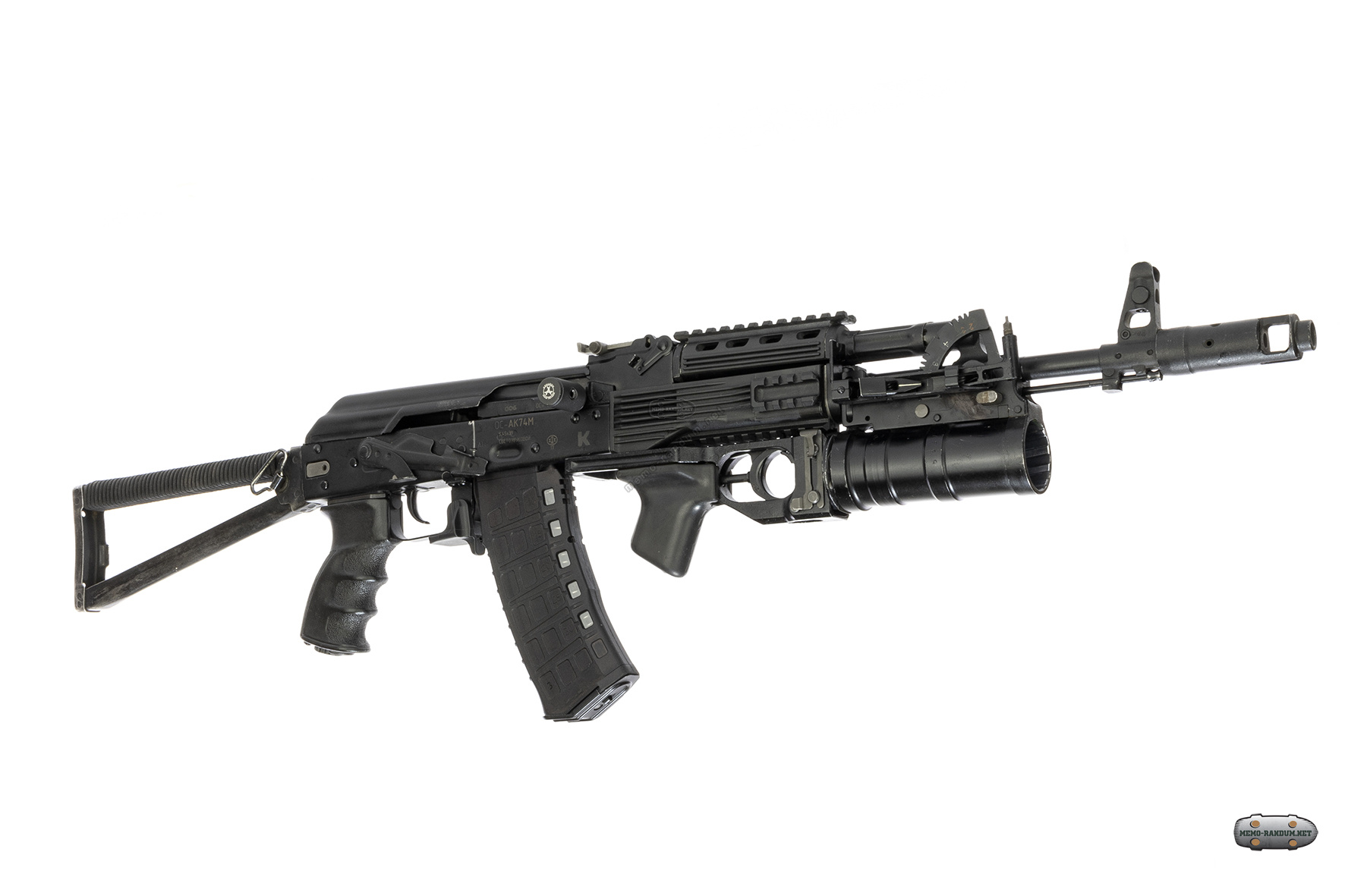

Автомат Калашникова СХ-АК74М, кал. 5,45х39 ИЖ-161 КОМ с макетом подствольного 40 мм гранатомета ГП34

Технические характеристики

 Наименование характеристики
 Ед.измерения  Значение
 Калибр  мм  40
 Прицельная дальность  м  100-400
 Техническая скорострельность  выстр./мин  20
 Боевая скорострельность  выстр./мин  5-6
 Начальная скорость гранаты  м/с  76,5
 Длина  мм  315
 Масса  кг  1,4
 Температурный диапазон боевого применения  С  -50 до +50

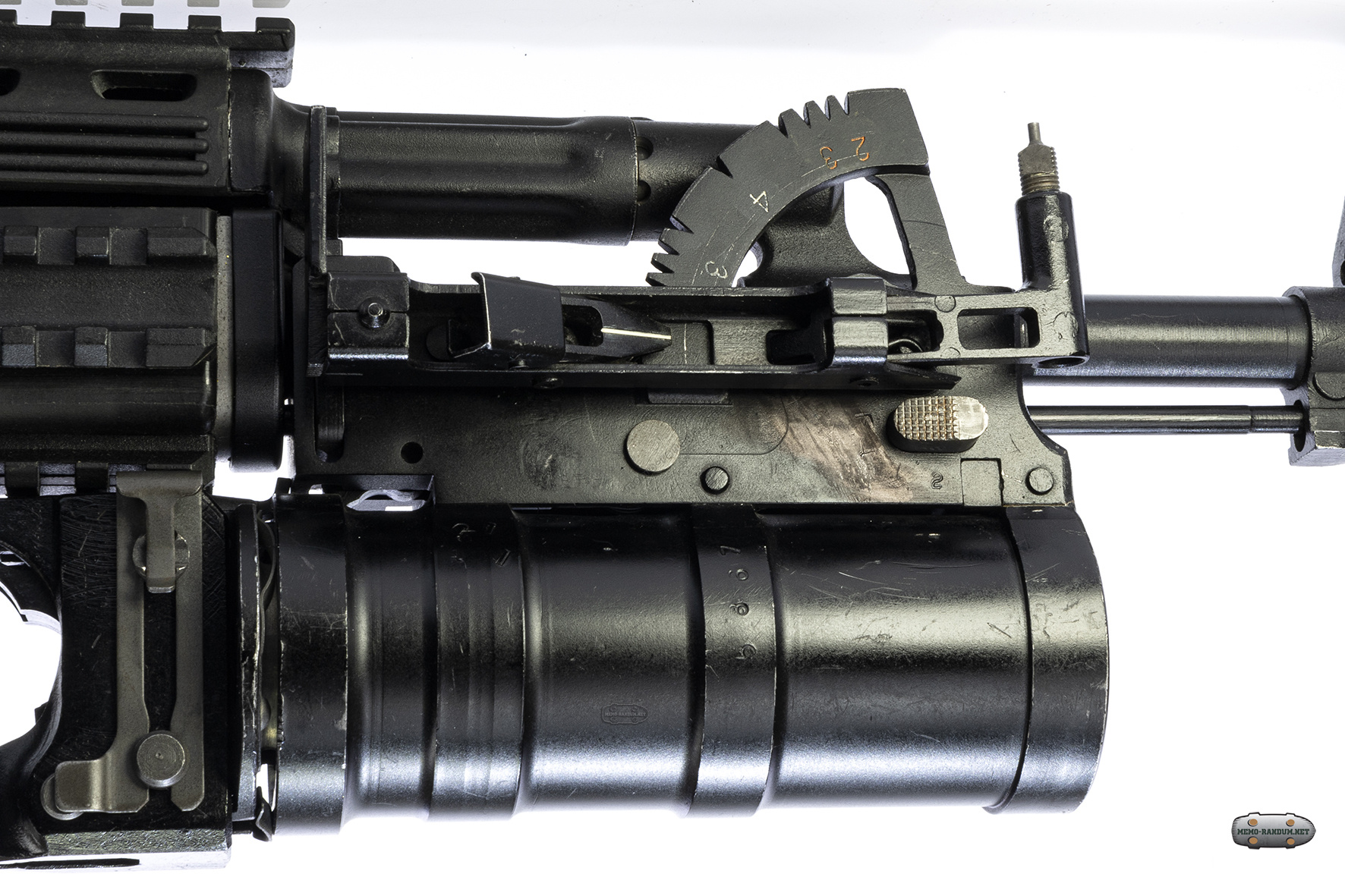

Имитатор подствольного гранатомета ГП-34

Имитатор подствольного гранатомета ГП-34

Имитатор подствольного гранатомета ГП-34

Модификации АК с гранатометом ГП34 получили индексы ГРАУ:  6С12, 6С13, 6С14

Модификация АН94 с гранатометом ГП34 получила индексы ГРАУ:  6С15

Более подробные сведения по ГП-34 представлены в следующих материалах:

ГП-34 (6Г34). 40-мм подствольный противопехотный гранатомет. Паспорт 6Г34.00.000ПС

Гранатомет имеет 2 модификации:

ГП-34-01 и ГП-34-02

Источник:http://www.ak-info.ru/joomla/index.php/devices/18-akgrenade/61-gp34about
