СХ-АК74М, кал. 5,45х39 ИЖ-161 КОМ

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ
Тип боеприпаса
5,45x39 светозвуковой
Тип ствола
приварен к ствольной коробке снабжен штифтами
Вес гр.
3600
Материал корпуса
пластик, металл
Комплектация
автомат, паспорт, коробка, магазин, сертификат, масленка, пенал

Подробный обзор СХ-АК74М, кал. 5,45х39 ИЖ-161 КОМ

 +фото 360 +фото высокого разрешения

из коллекции @in_einem_boot


Общие характеристики


Оружие списанное охолощенное автомат Калашникова (АК74М);
5,45x39 светозвуковой; 415 мм;
цевье — ударопрочный полимер;
приклад — ударопрочный полимер,
складной, нерегулируемый;

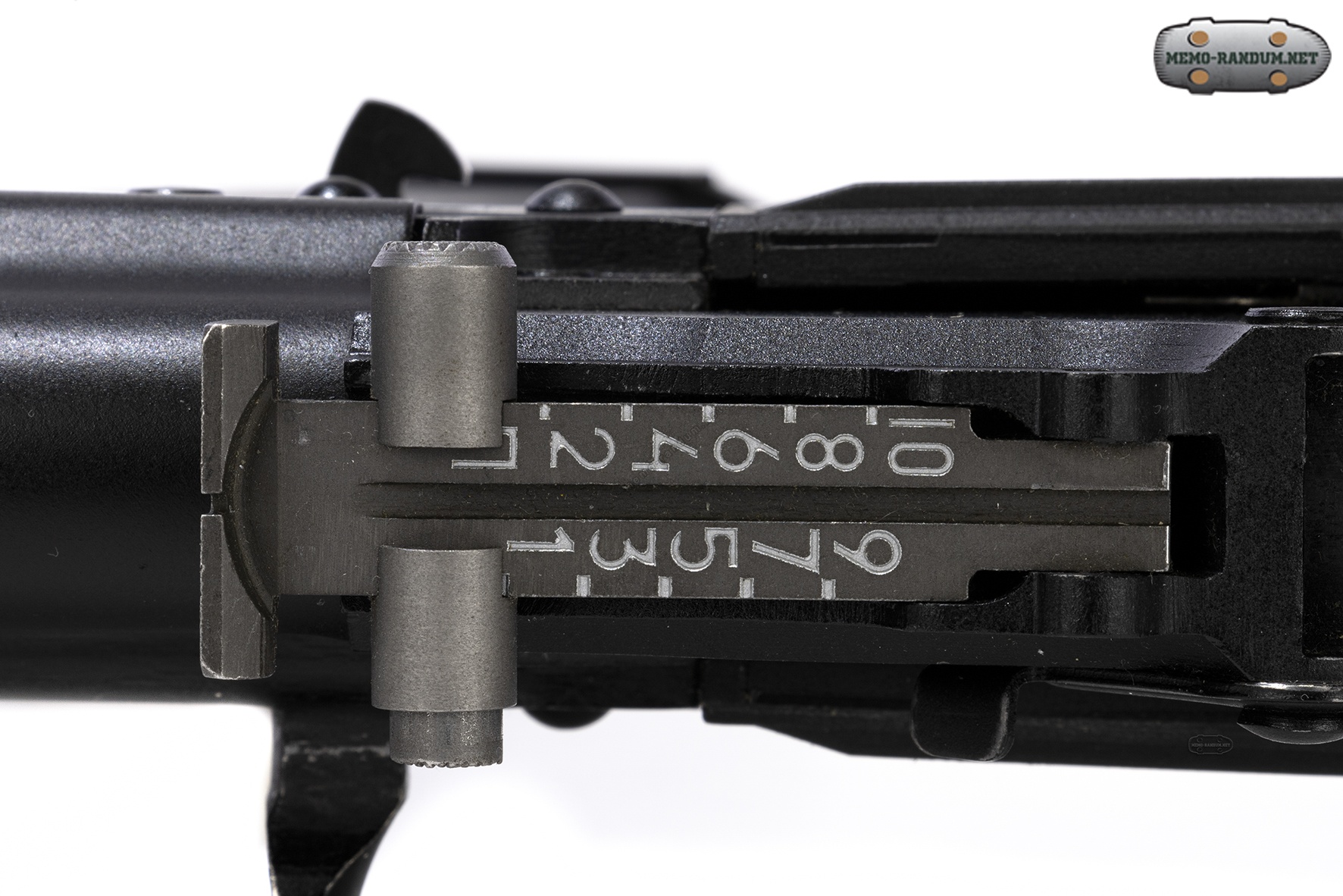

прицельная планка на 10 делений;
боковая планка; съемный ДТК;
магазин на 10, 1 шт.

СХ-АК74М, кал. 5,45х39 ИЖ-161 КОМ

Тактико-технические характеристики


Производитель ОАО «Концерн Калашников» – Ижмаш (г. Ижевск, Россия)
База АК 103 автомат Калашникова/АК-74М (СССР / Россия)
Тип СХП/ММГ Охолощенный автомат СХП
Длина (мм) 705 (945)
Калибр (мм) 5,45
Вид боеприпасов 5,45х39 светозвуковой
Тип ствола приварен к ствольной коробке снабжен штифтами
Дульная энергия (Дж) 500
Количество зарядов (шт) 10 (32)
Источник энергии холостой патрон 5,45х39 светозвуковой
Вес гр. 3600
Материал корпуса пластик, металл
Материал основы металл
Особенности облегченный вес, складной приклад,
Комплектация

автомат, паспорт, коробка, магазин, сертификат, масленка, пенал

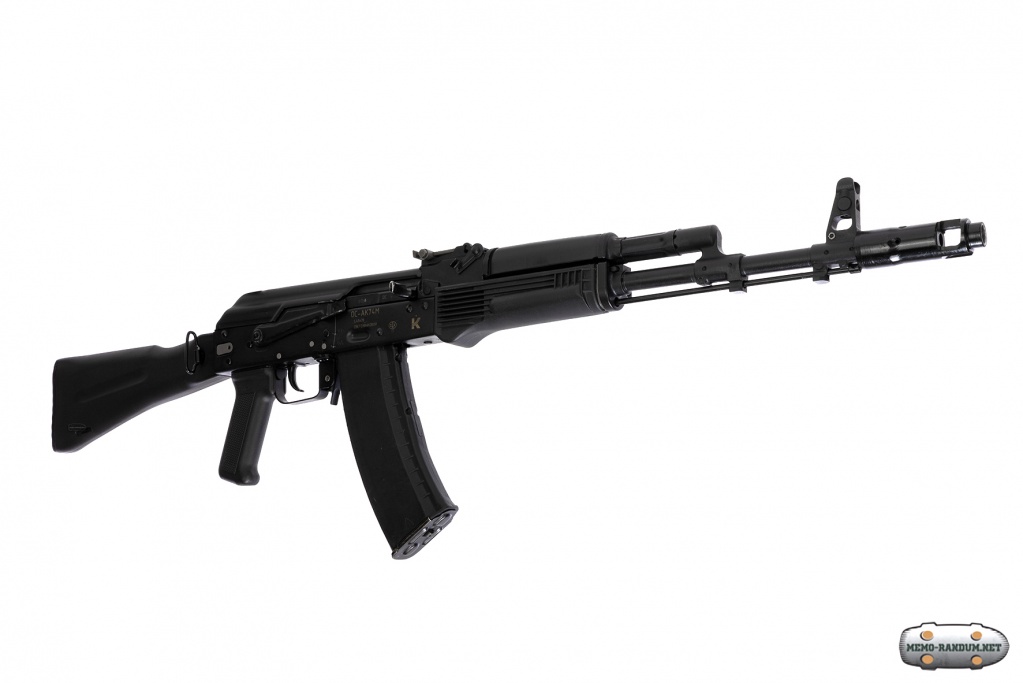

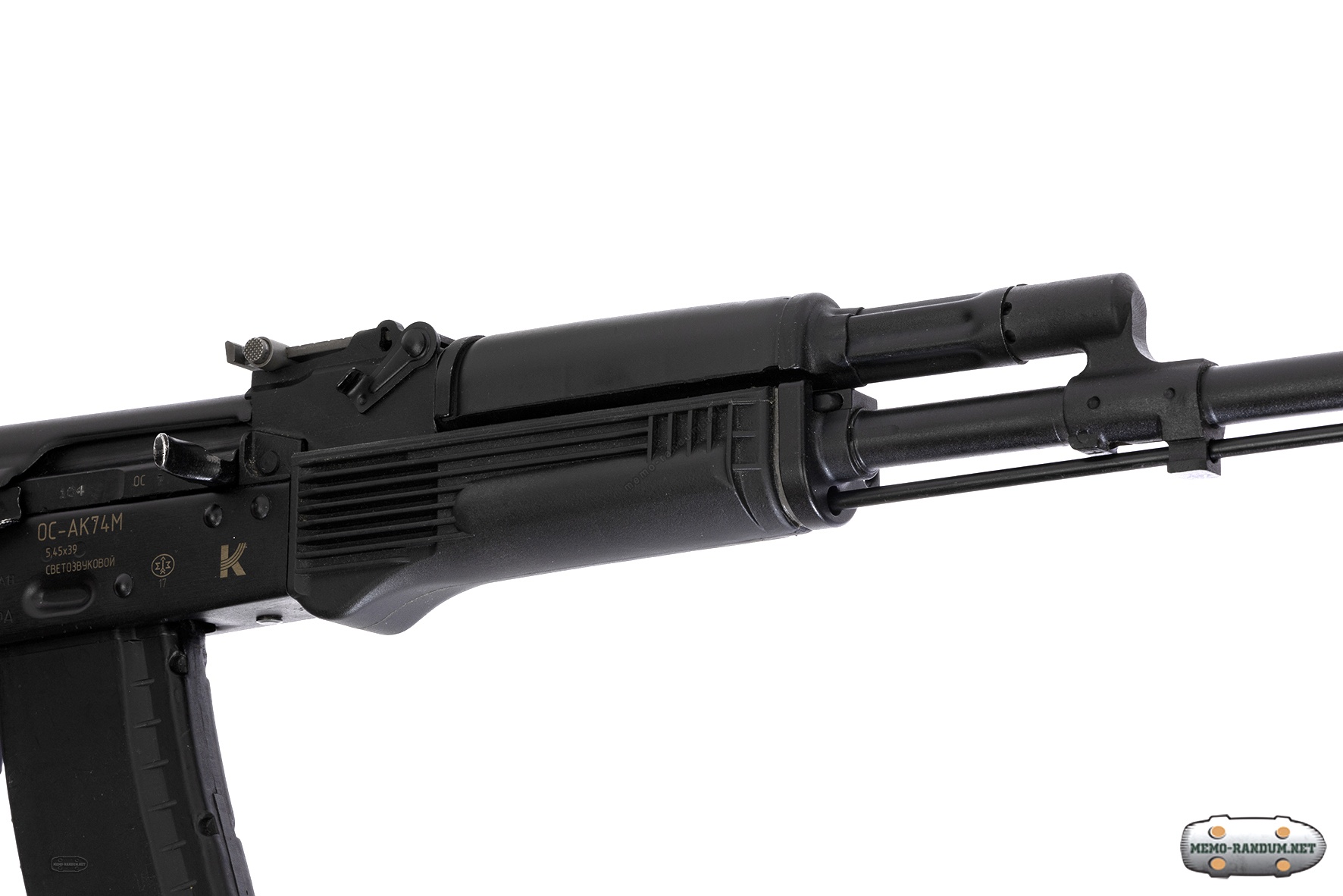

СХ-АК74М, кал. 5,45х39 ИЖ-161 КОМ общий вид


Описание СХП:


Охолощенный автомат ОС АК-74М – разработка Ижевского машиностроительного завода ОАО «Концерн Калашников» за основу взят боевой образец.
Внешне СХП полностью соответствует боевому аналогу.
Боеприпасы – светозвуковые патроны 5,45x39.
Магазин на 10 патронов (ограничитель).
Пламя из ствола, грохот выстрелов, вылетающие из окна гильзы полностью позволяют сохранить реалистичность стрельбы.

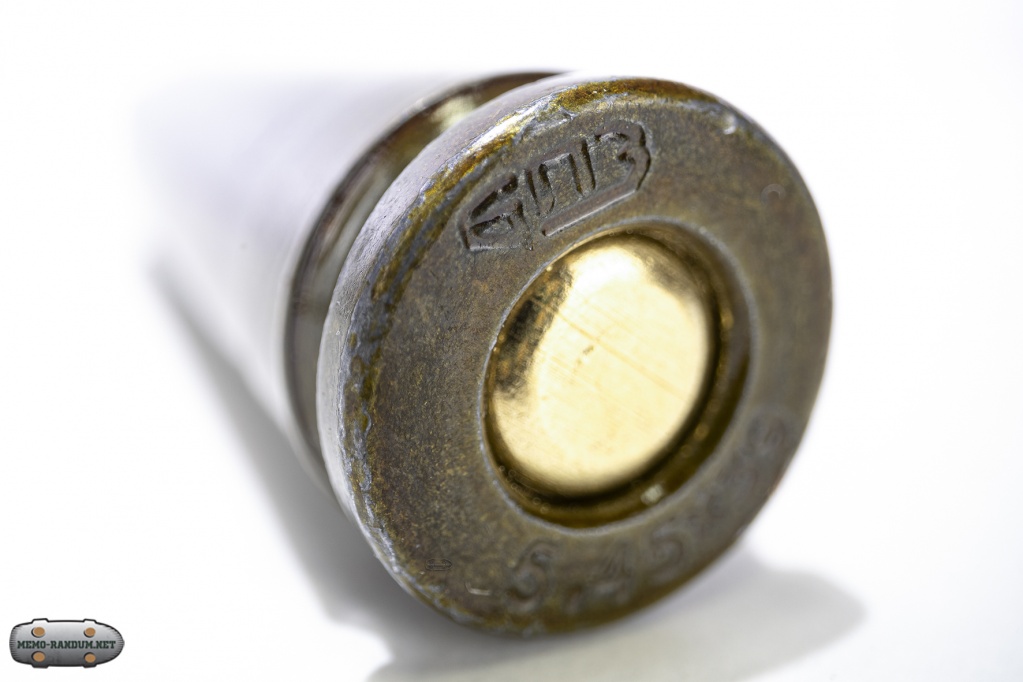

5,45Х39 Бланк светошумовой патрон


Стреляет охолощенный АК как одиночными, так и очередями (полуавтоматический и автоматический режимы).
Приклад автомата, как и в оригинальном образце, складной.
У переводчика огня предусмотрен режим предохранителя, для обеспечения безопасности и предотвращения непреднамеренного выстрела.

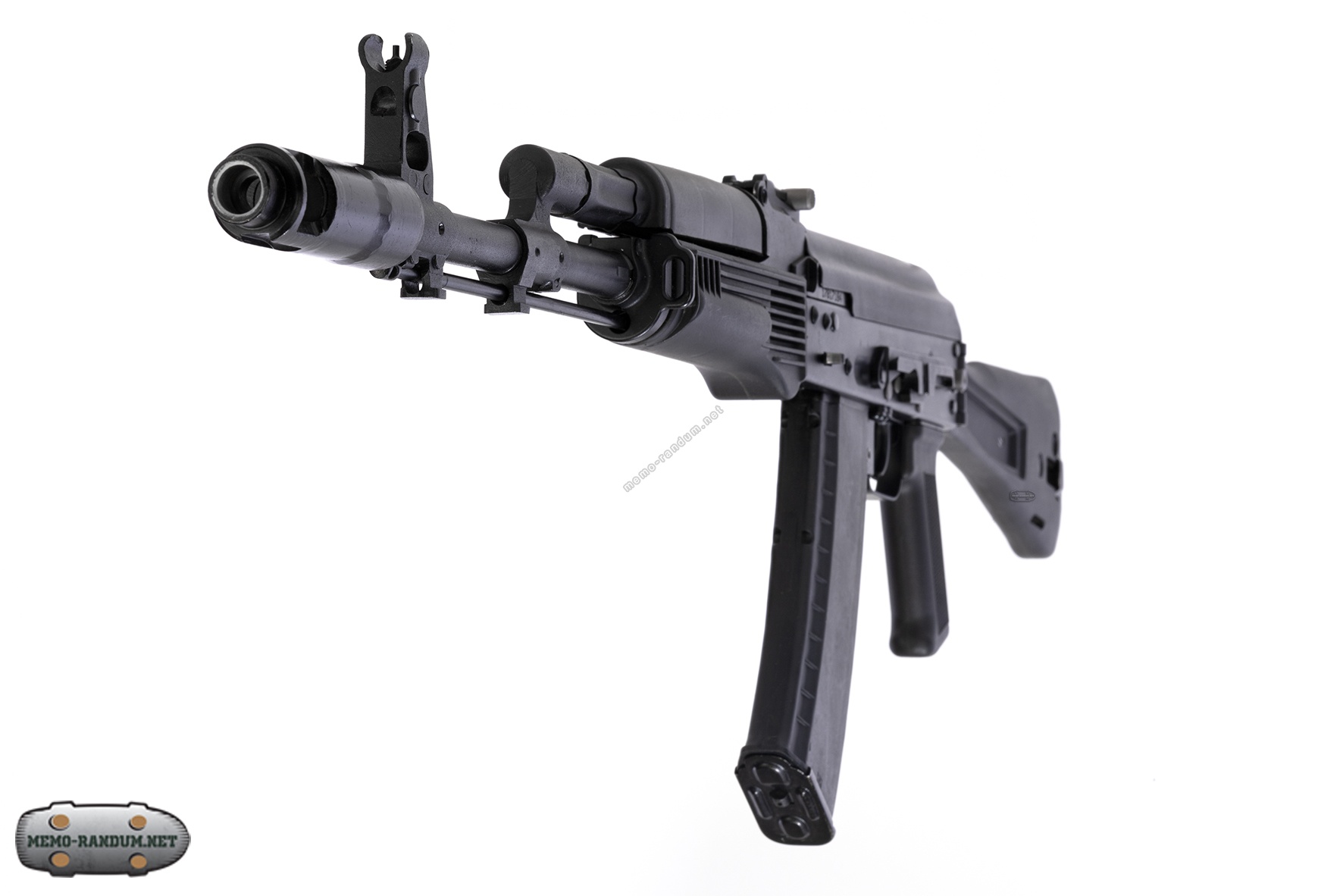

СХ-АК74М, кал. 5,45х39 ИЖ-161 КОМ


АК СХП полностью и штатно разборный, она может использоваться для тренировок в сборке-разборке автомата. Этот процесс очень хорошо успокаивает нервы)

Процесс стрельбы из охолощенного АК-74М достаточно реалистичен, звук и огонь чуть по больше не охолощённого собрата и нагрев ствола существенный. Достаточно отстрелять один магазин и к стволу, а на второй магазин и к цевью не притронешься. Ствол оригинальный, на просвет хорошо видны нарезы.

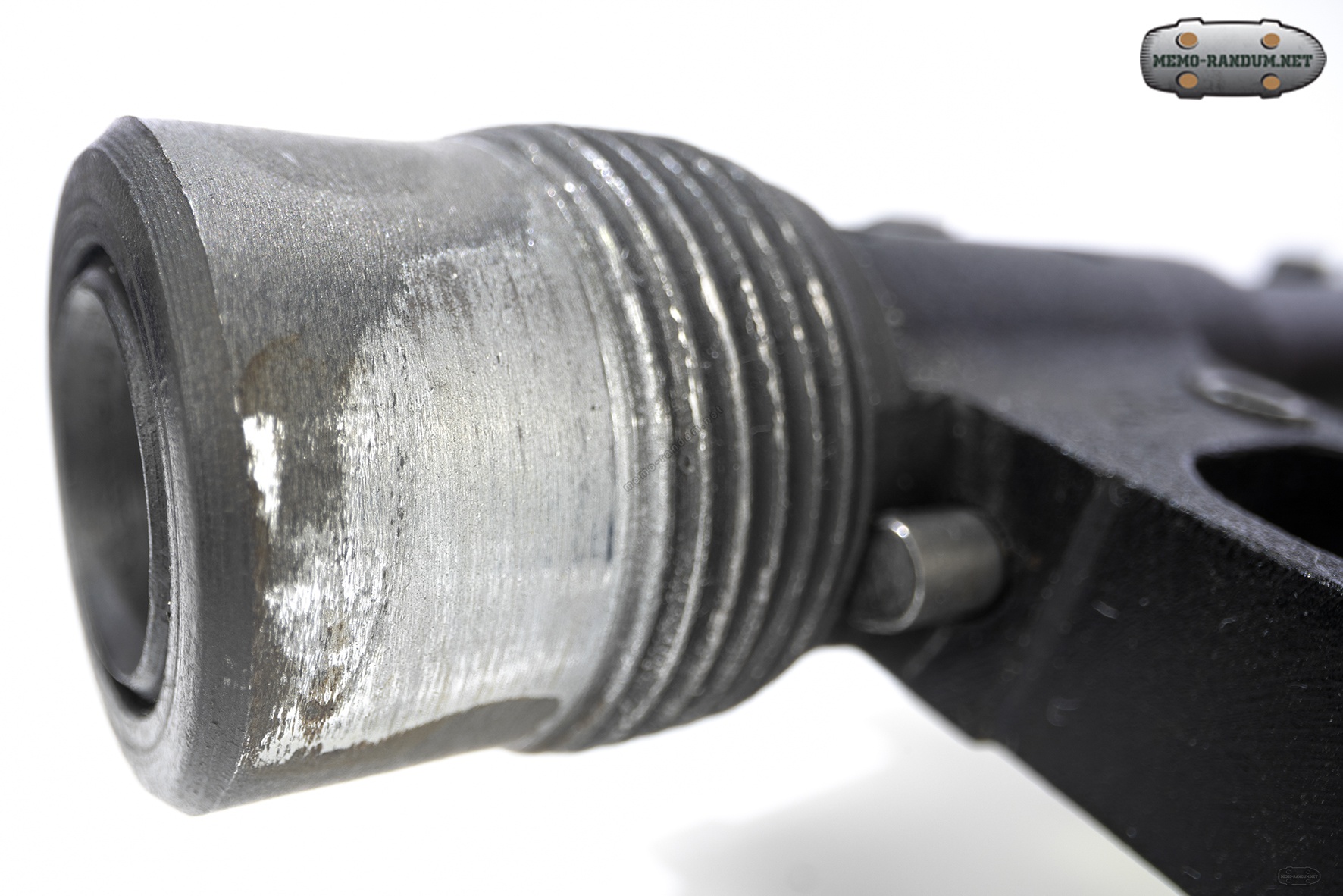

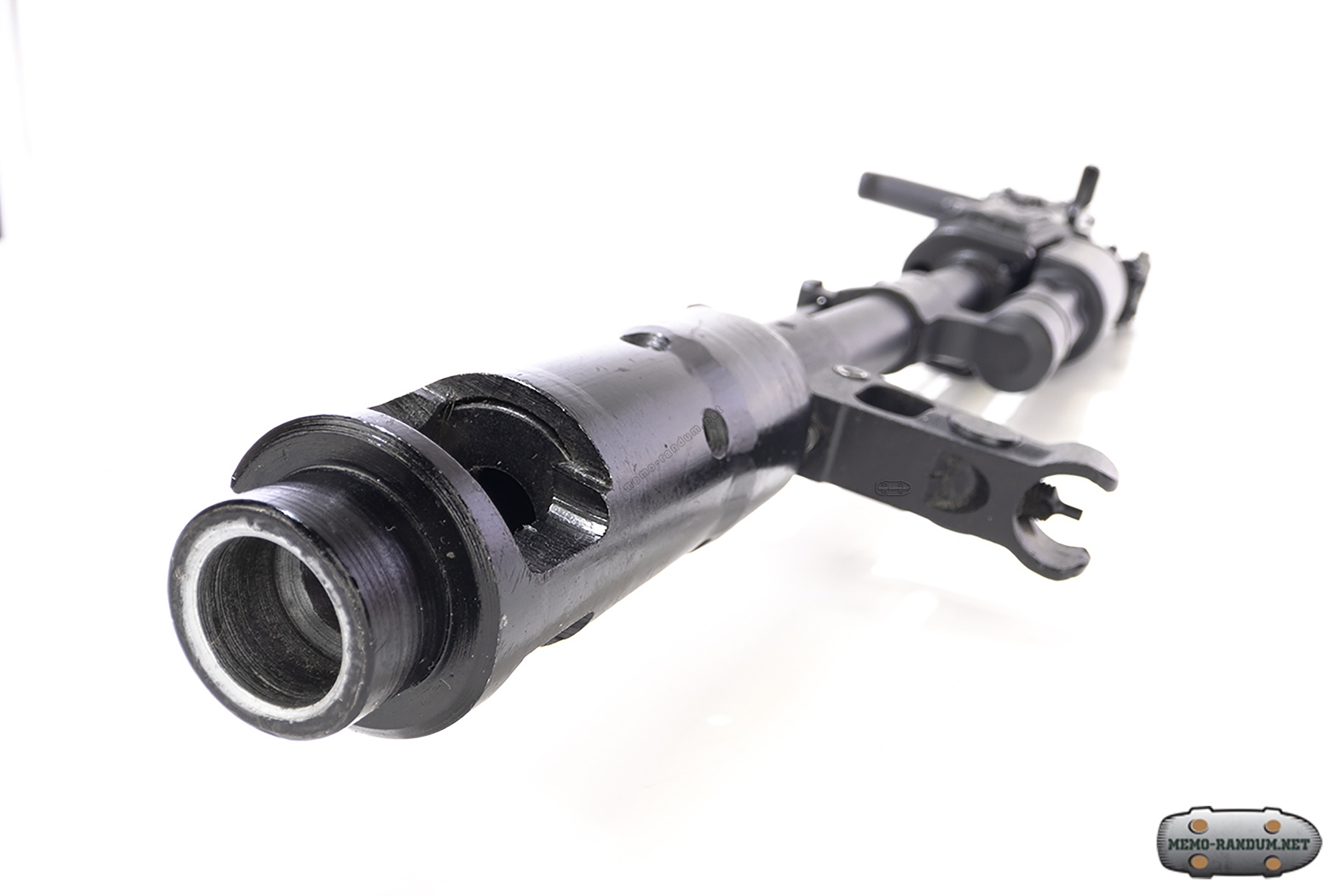

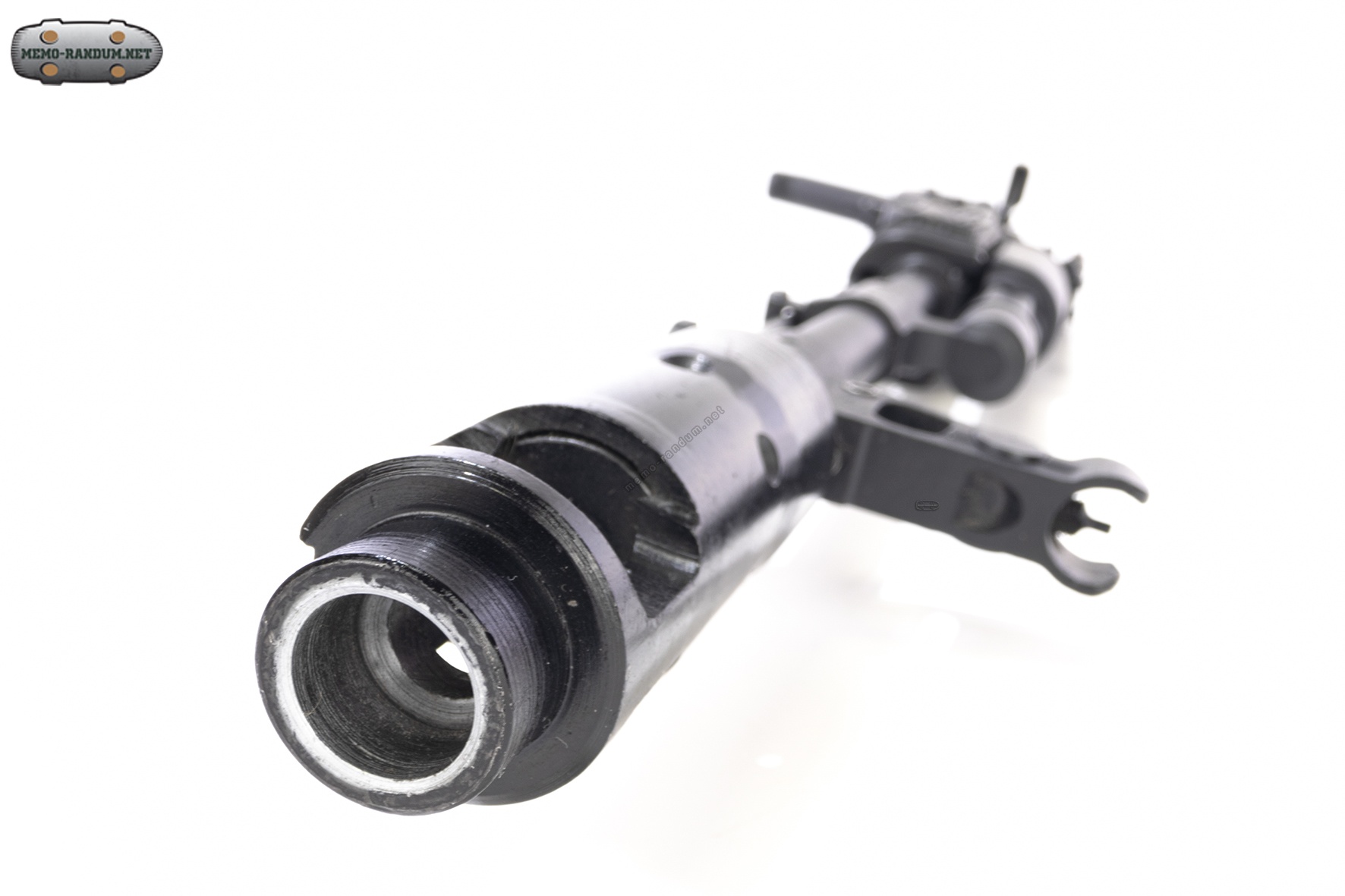

Хорошо видны нарезы у дульного среза АК 74М


Цевье с прикладом – из специального пластика повышенной прочности.

Благодаря антабкам автомат можно носить на плечевом ремне. Весит оружие 3,6 кг, длина с прикладом в разложенном виде – 70,5 см.
Автомат нуждается в периодической смазке, в комплекте, помимо пенала и паспорта, поставляется масленка.
Штифты вставлены в ствол достаточно качественно и если исключить заводской брак, можно не беспокоится о возможности потерять штифт во время стрельбы. Существует мнение, что штифт со временем может прогореть и коррозировать поэтому рекомендуется перед длительным хранением пролить ствол маслом заткнув его с одной стороны патчем, дальше продуть и так повторить пару раз.

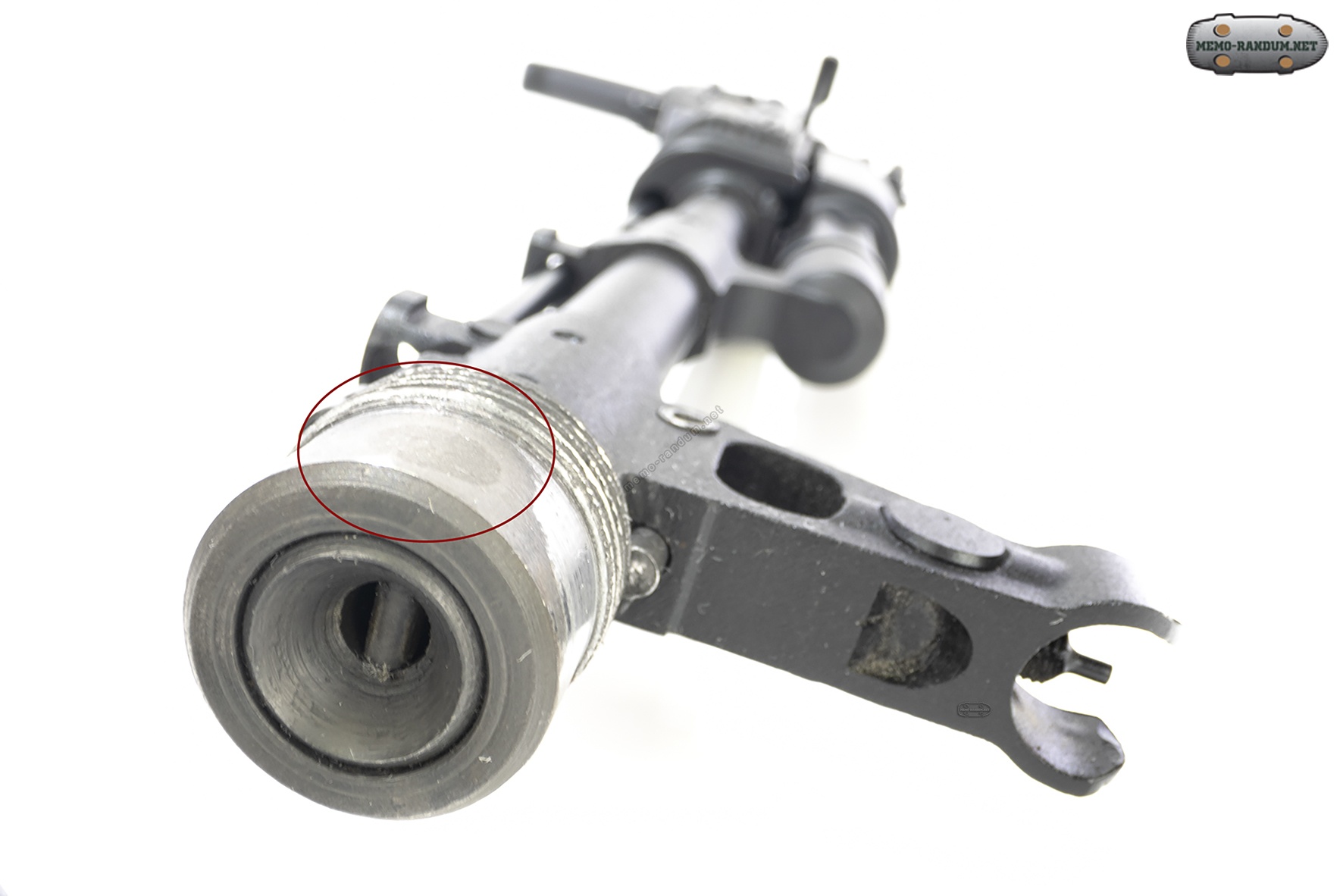

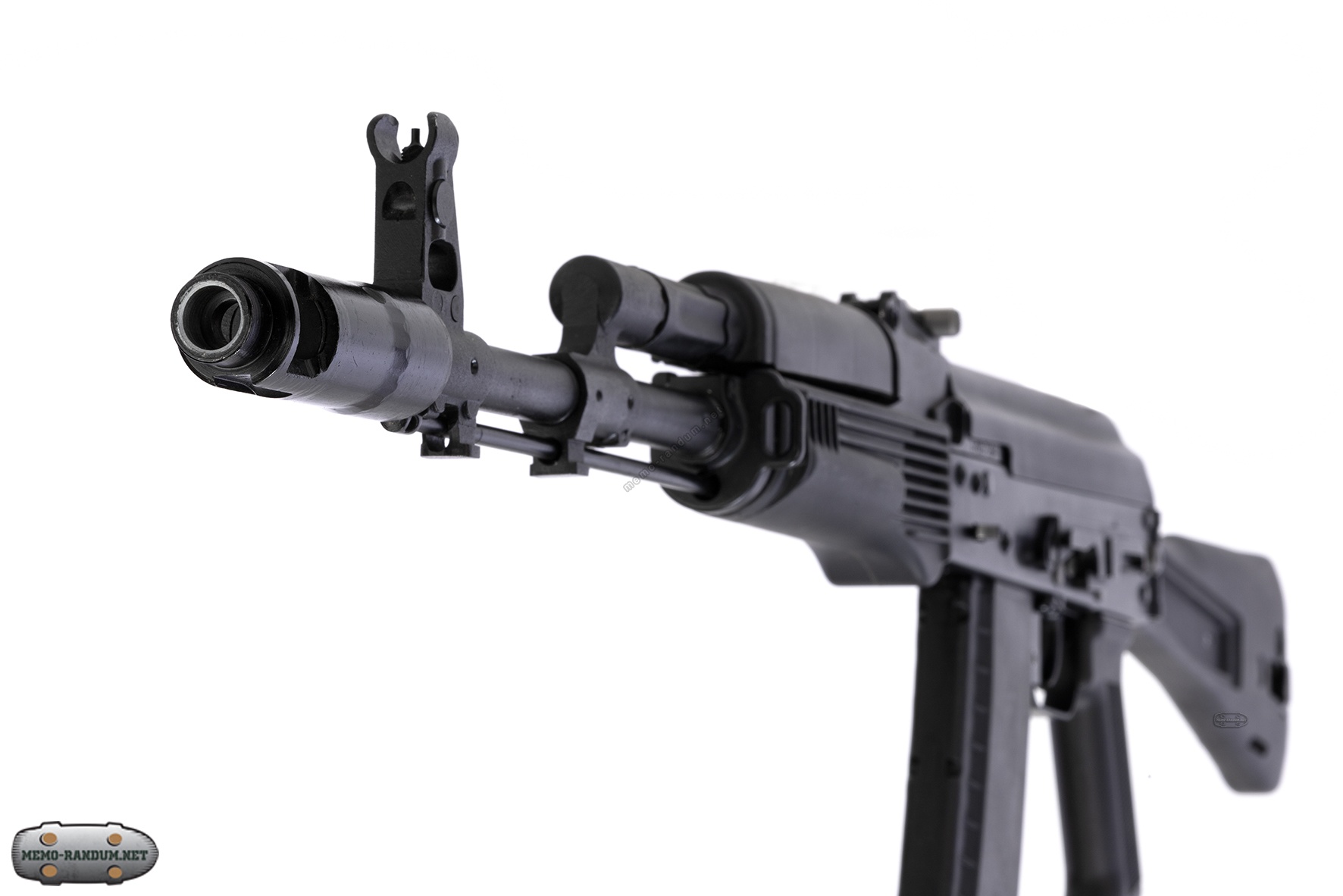

очень аккуратный деактив СХ-АК74М, кал. 5,45х39 ИЖ-161 КОМ

Очень аккуратный деактив, на фотографии аккуратно зашлифовано место установки штифта

Деактивация

  • в стволе автомата три штифта. штифты заварены очень аккуратно, не так как на ВПО 925
  • наплыв на боевом упоре.
  • соединении ствола со ствольной коробкой (сварка).

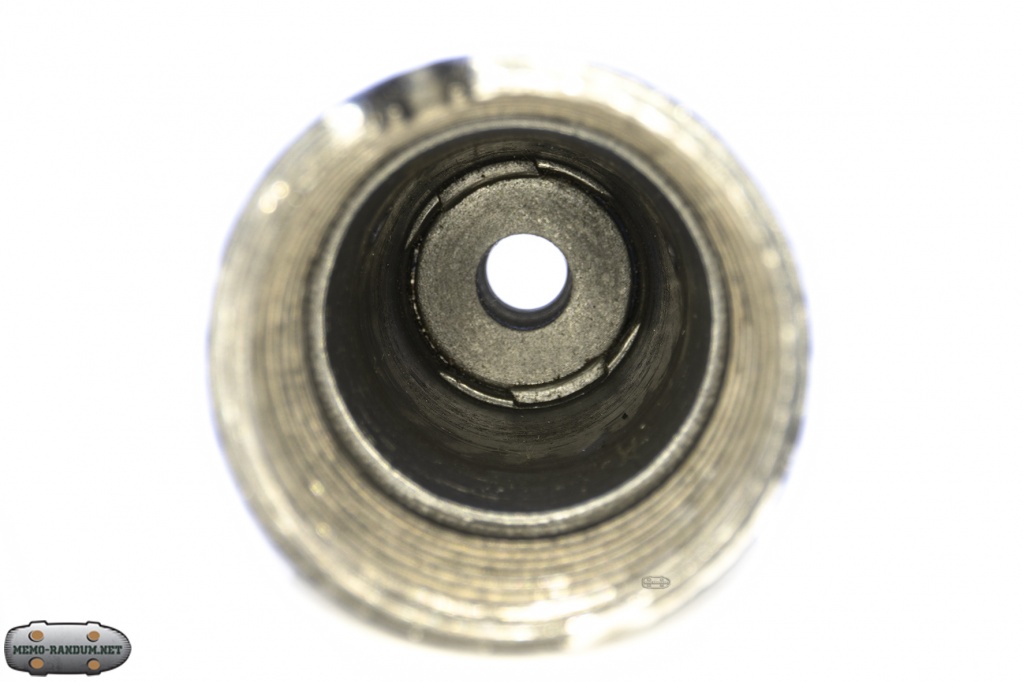

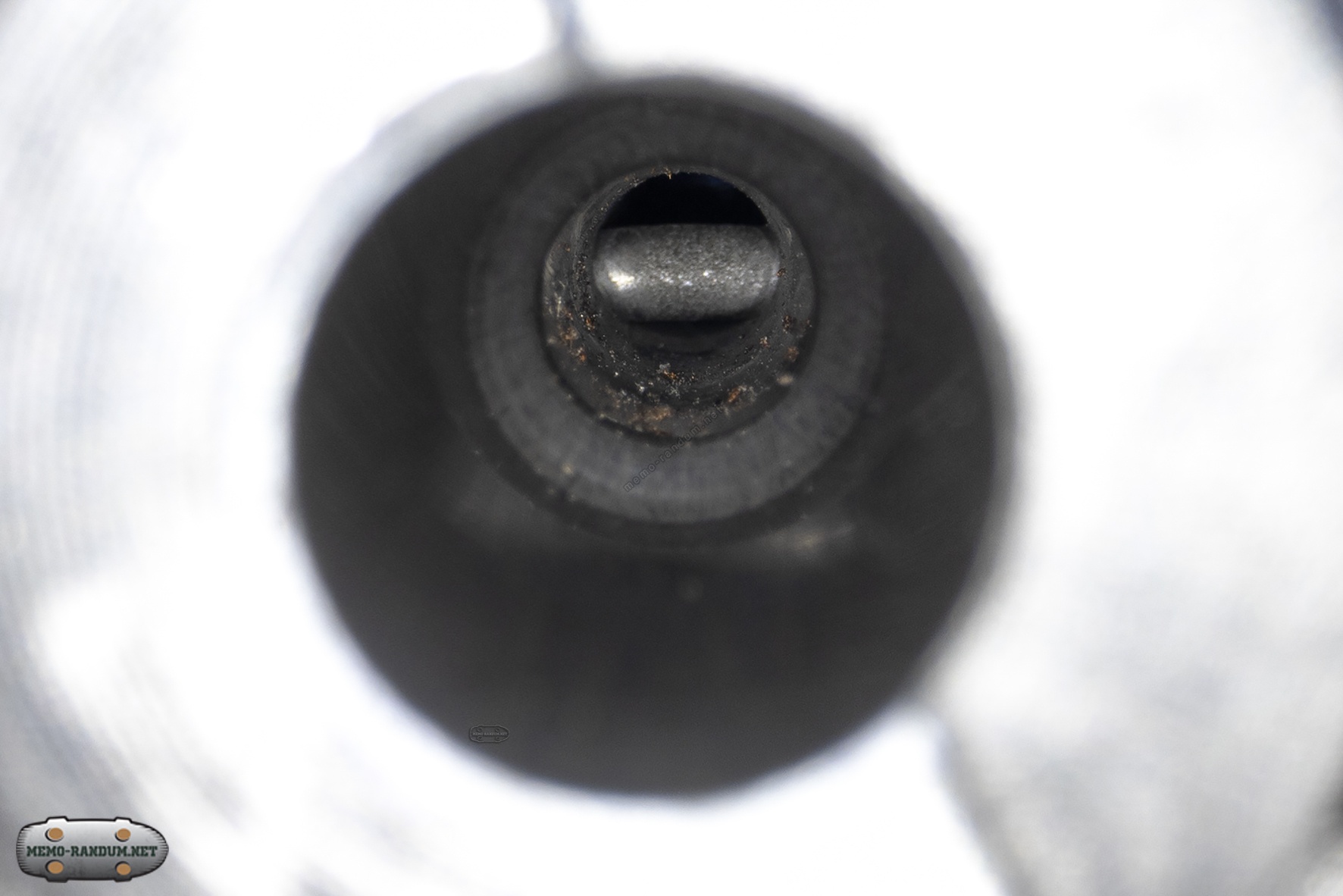

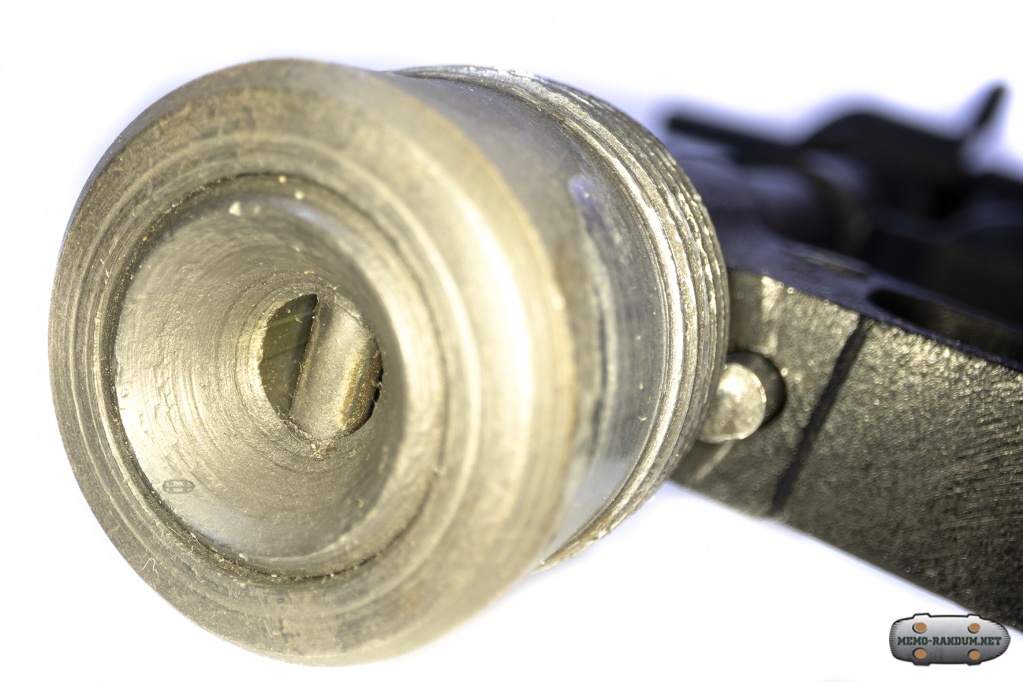

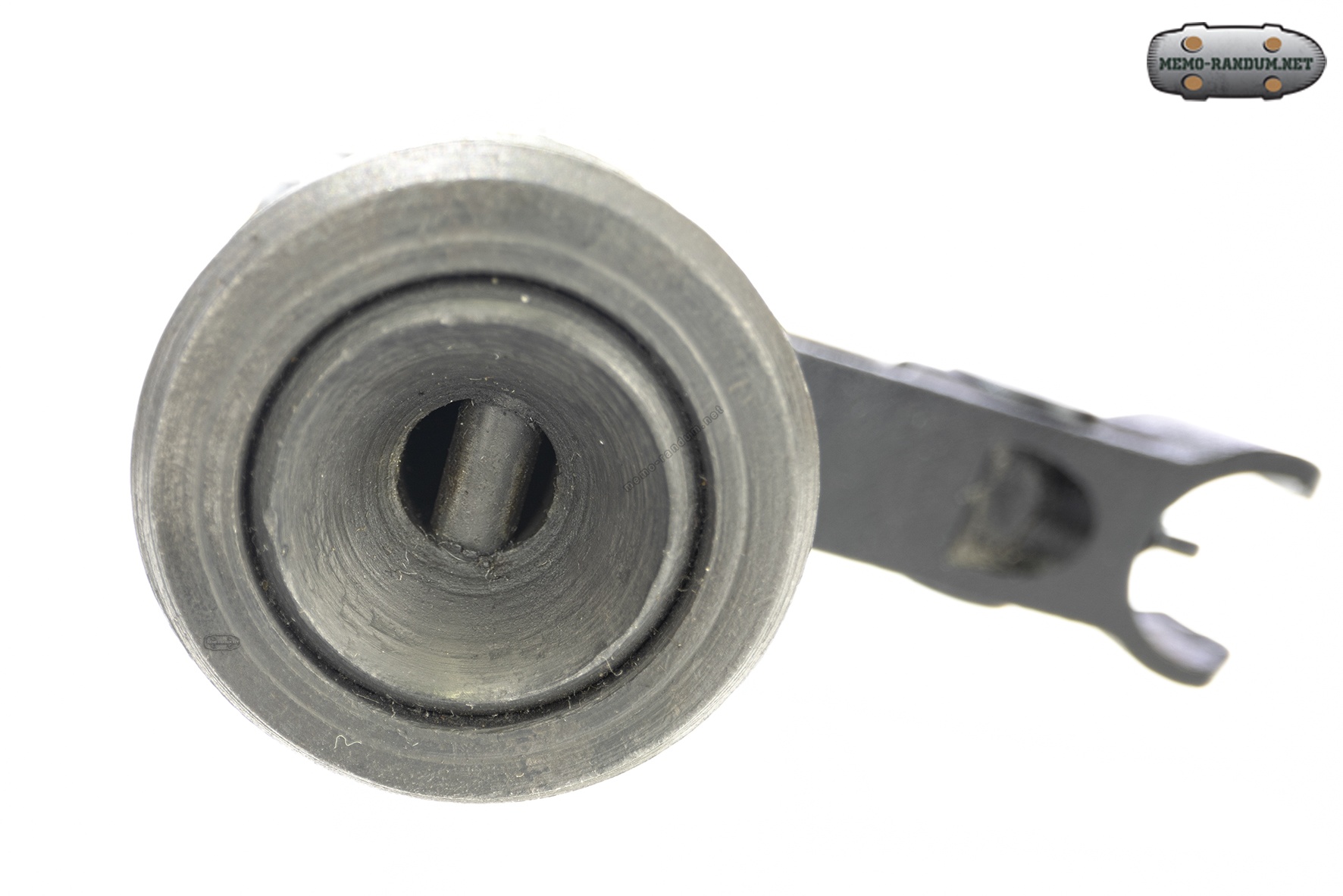

Штифт в стволе СХ-АК74М, кал. 5,45х39 ИЖ-161 КОМ

Штифт в стволе

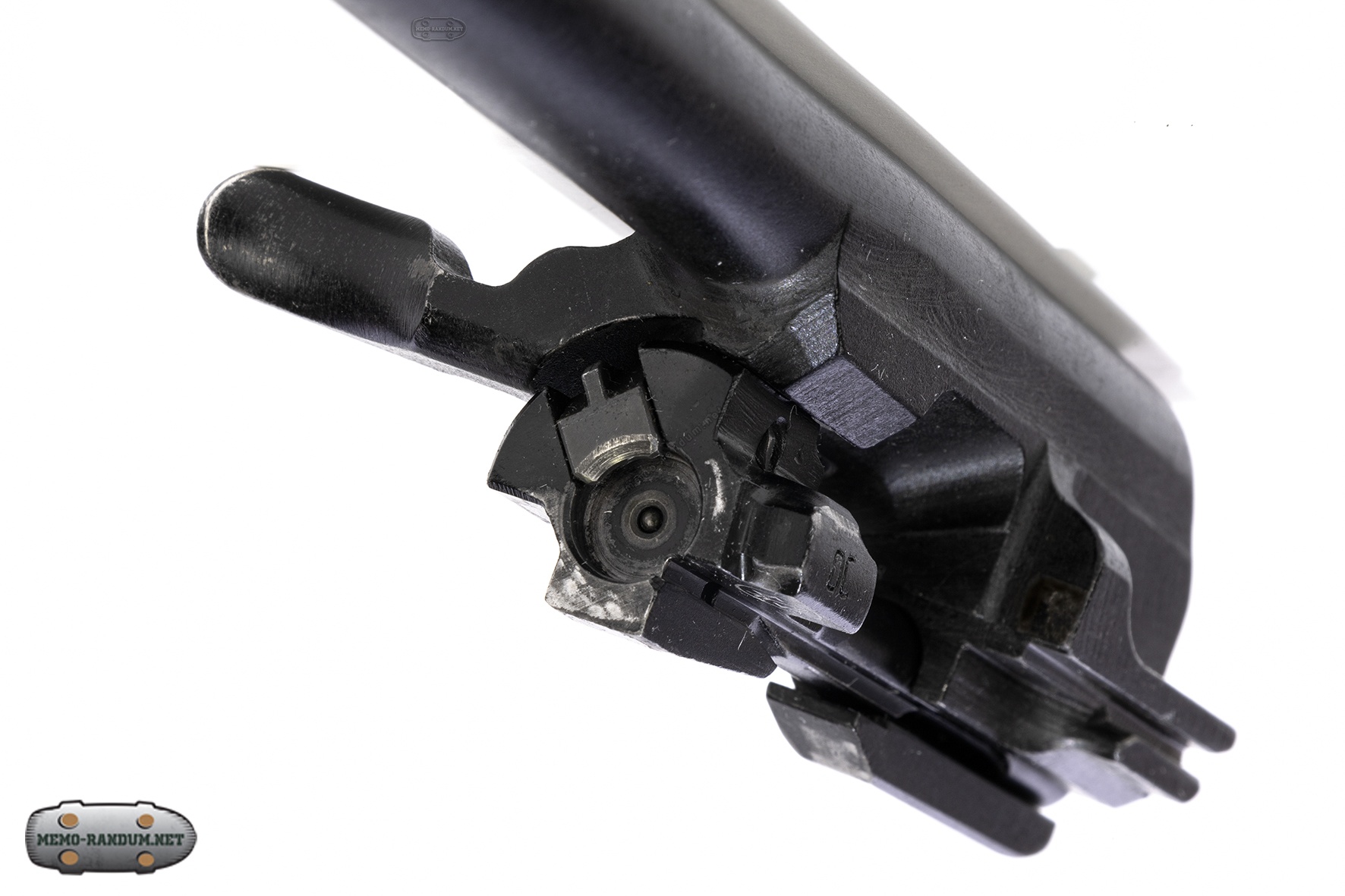

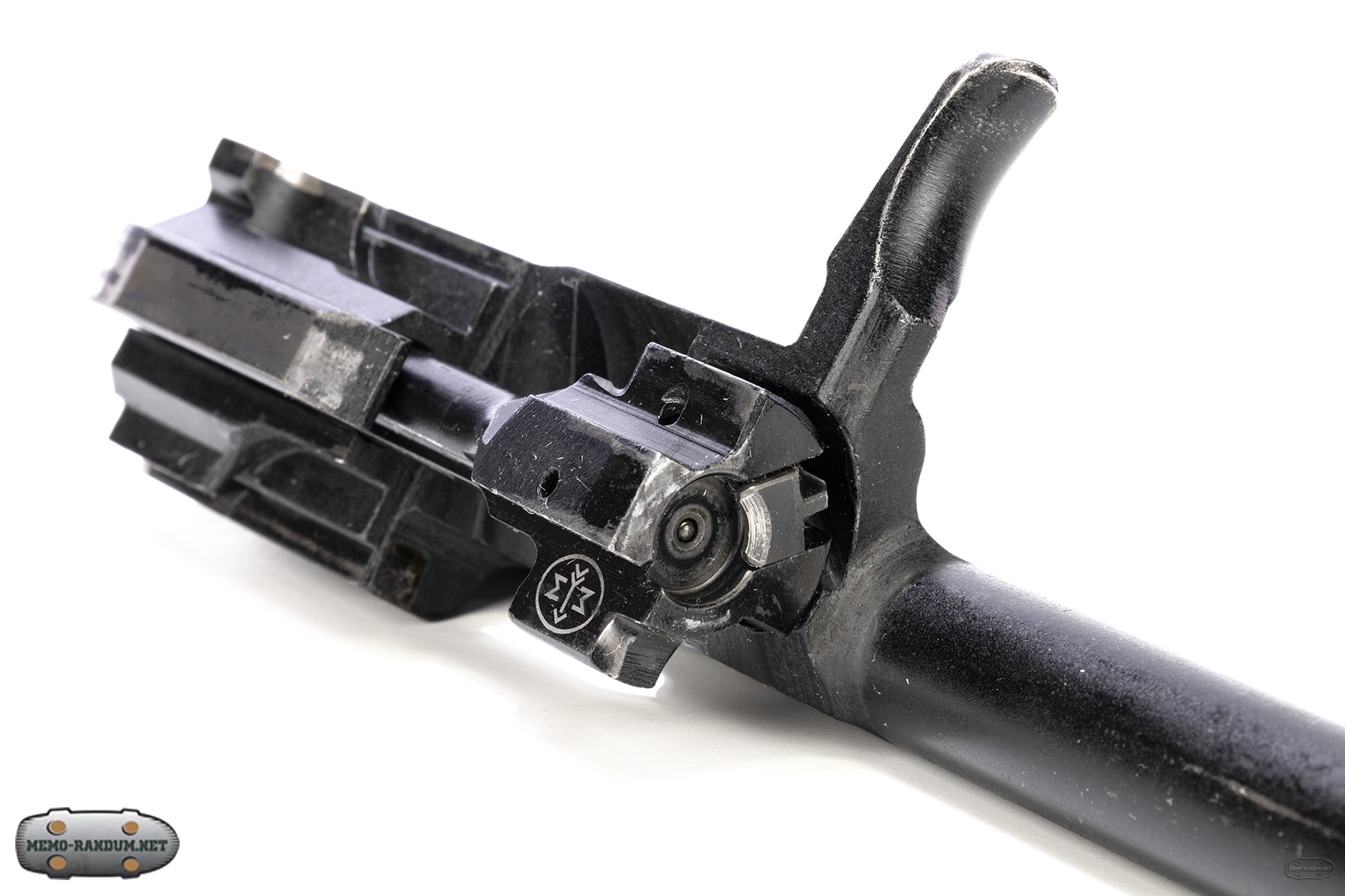

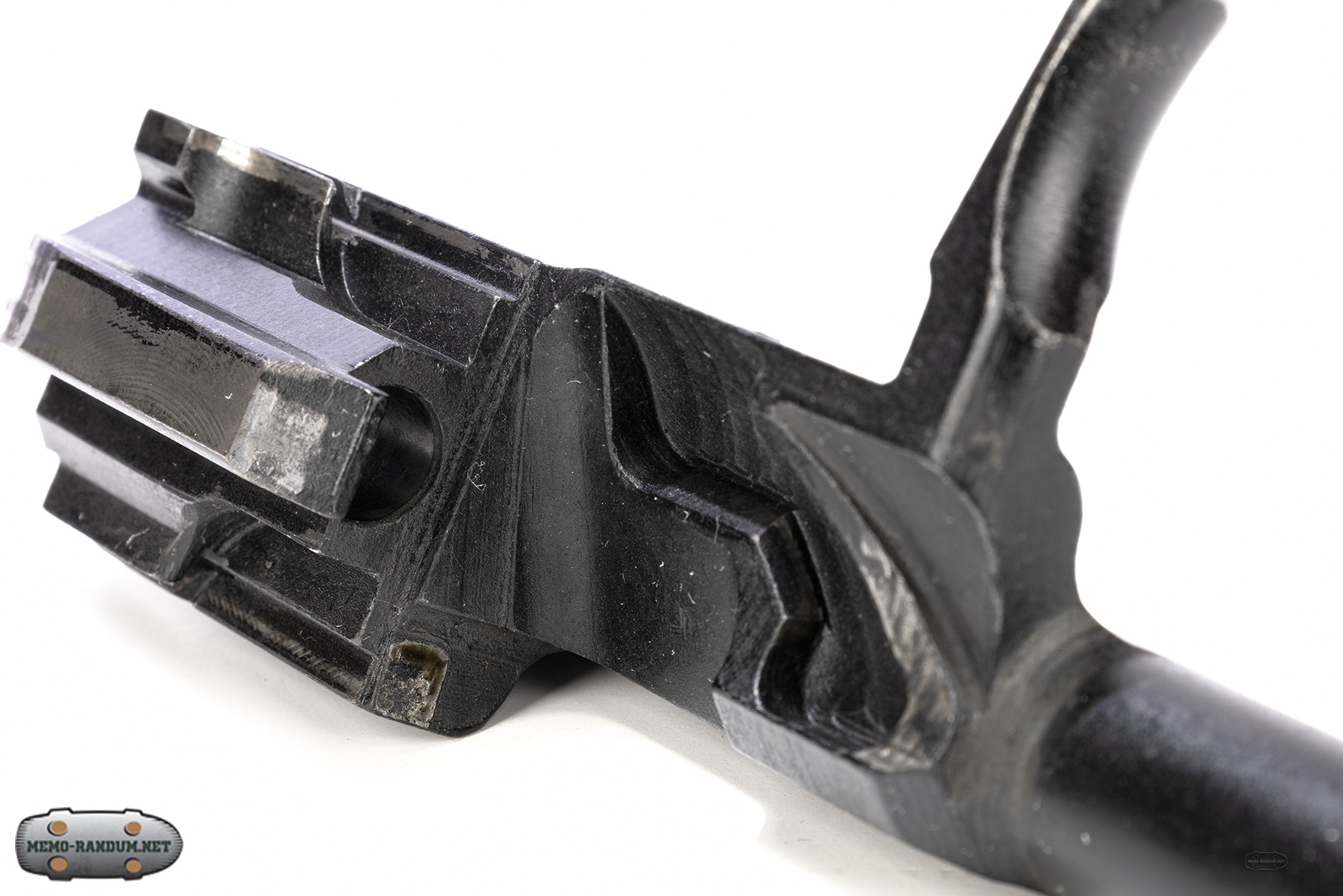

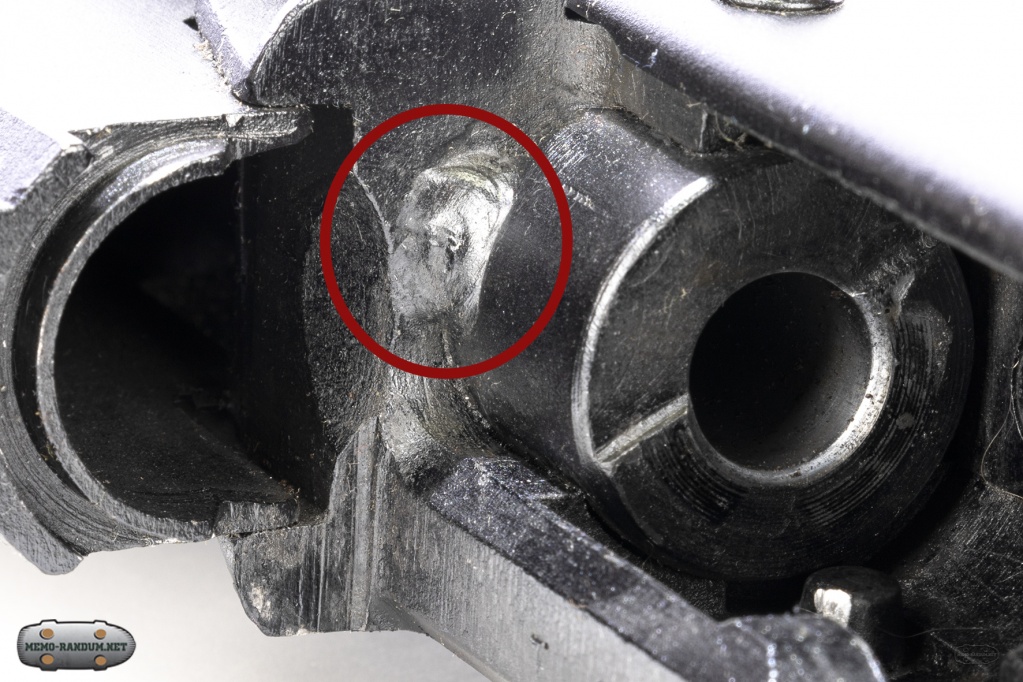

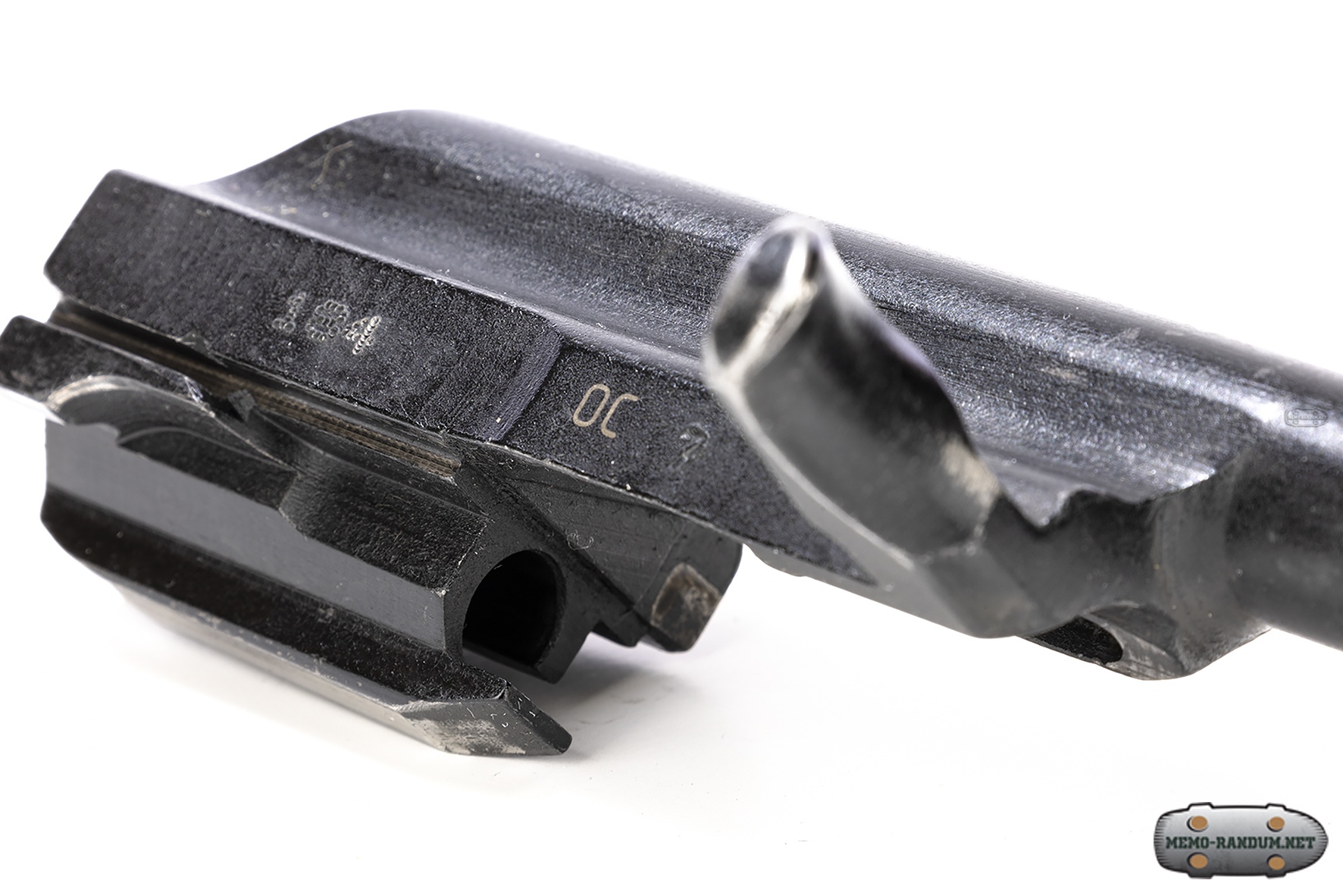

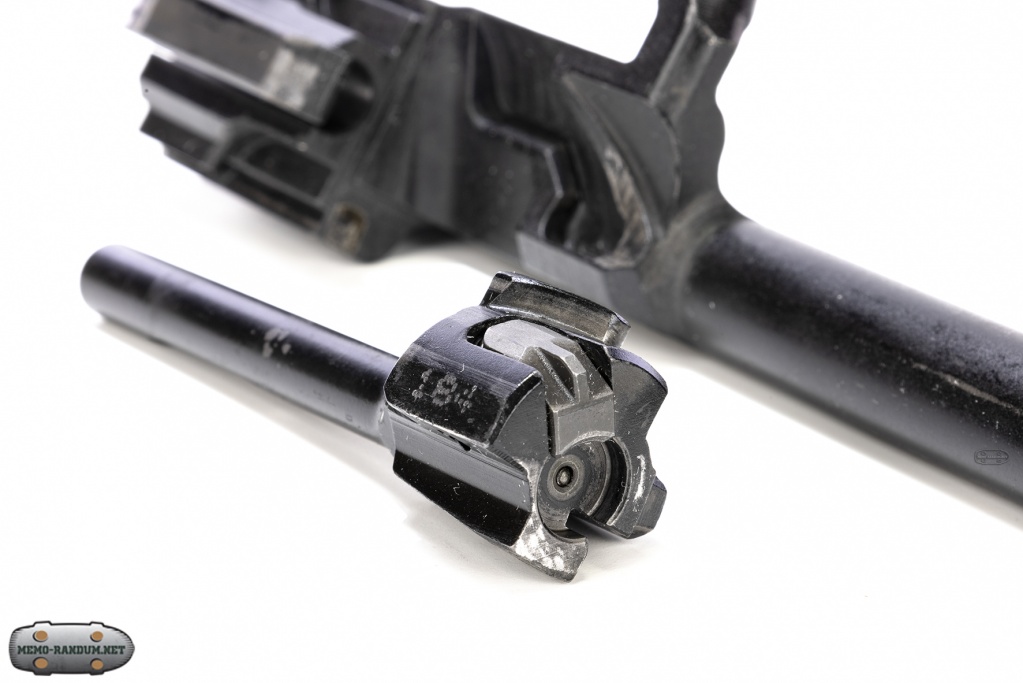

Наплыв на боевом упоре затвора СХ АК74М

Наплыв на боевом упоре затвора

сварка между стволом и коробкой

ствол приварен к ствольной коробке

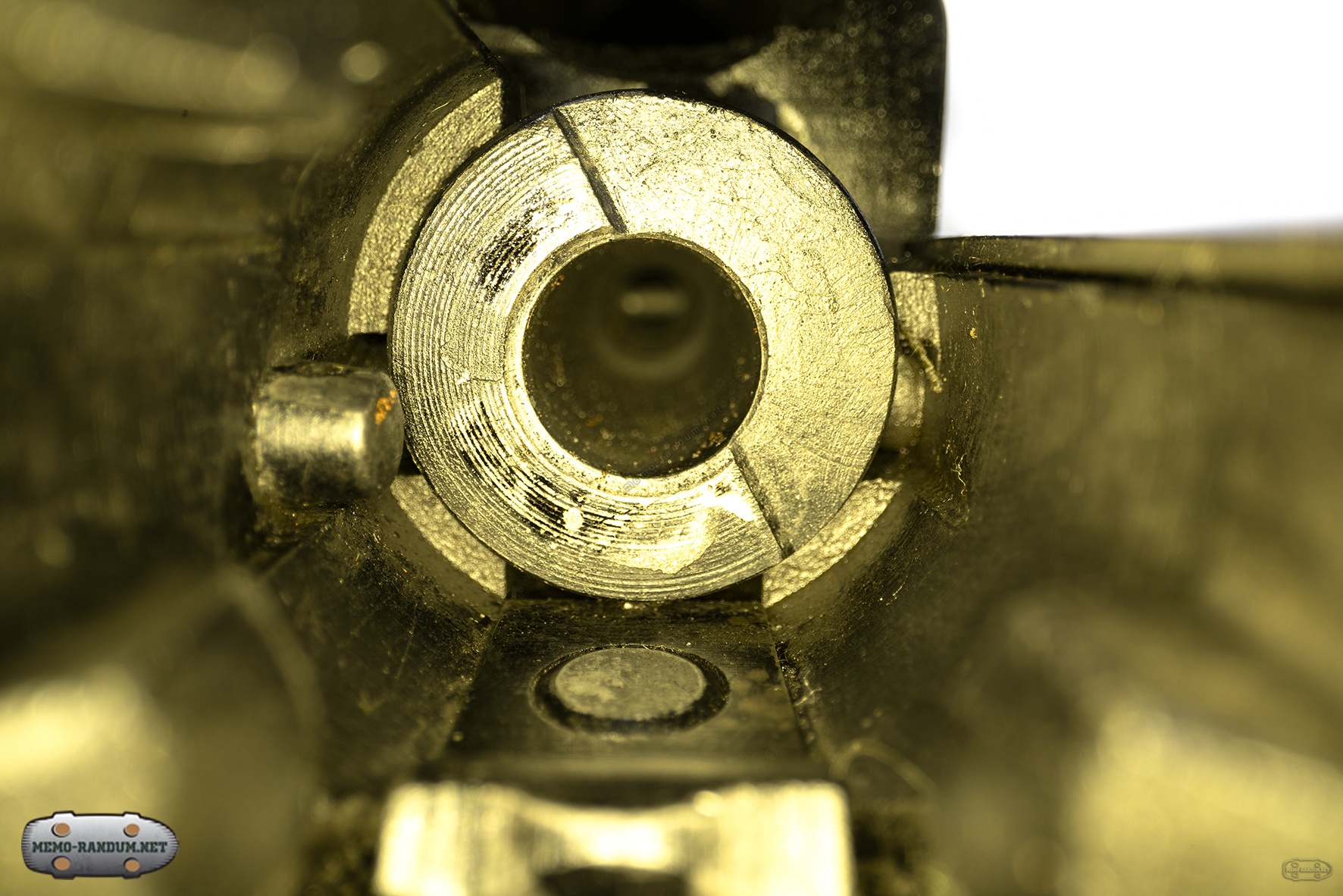

первый штифт установленный сразу после патронника. установлен на таком расстоянии чтобы исключить использование боевого патрона СХ АК74М

первый штифт установленный сразу после патронника. установлен на таком расстоянии,  чтобы исключить использование боевого патрона СХ АК74М

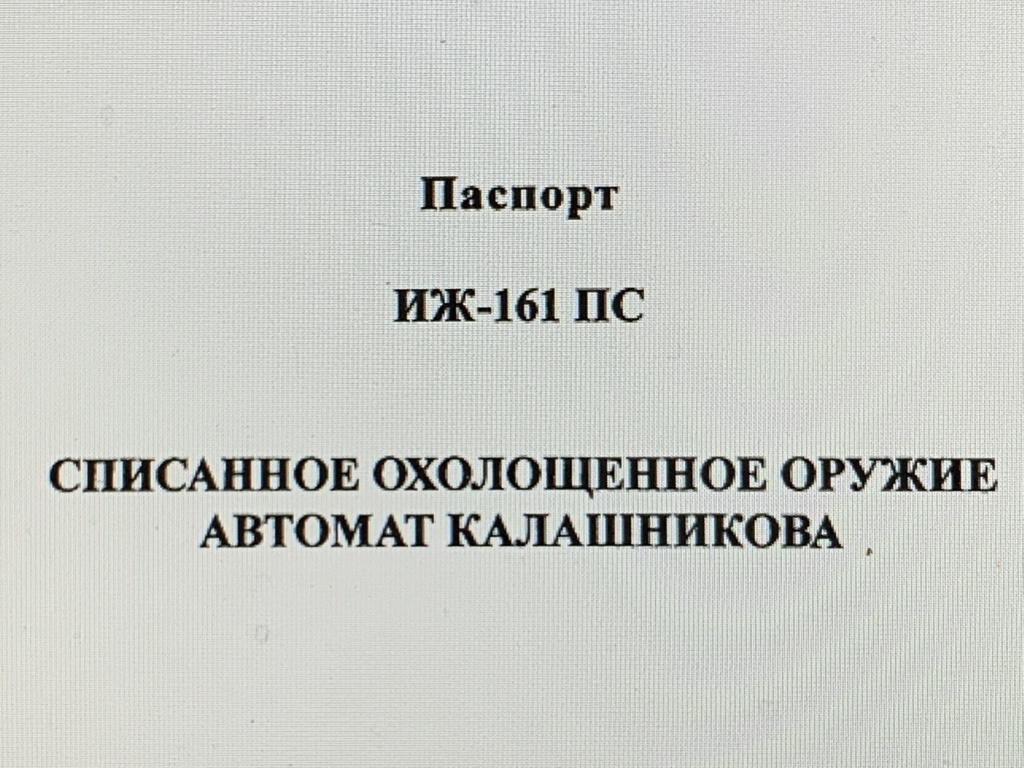

Паспорт к СХ-АК74М ПДФ PDF

Сборка/разборка охолощенного ОС-АК74М (ИЖ-161)

  1. Отсоединяем магазин;
  2. Взводим и отпускаем затвор и проверяем отсутствие патрона в патроннике;
  3. Нажатием на клавишу возвратного механизма параллельно снимаем крышку ствольной коробки;
  4. Снимаем возвратный механизм;
  5. Извлекаем затвор в сборе с газовым поршнем;
  6. Поднимаем флажок газовой трубки со ствольной накладкой;
  7. Снимаем газовую трубку;
  8. Достаём шомпол. для облегчения отсоединения шомпола одной рукой тянем за утолщение в конце шомпола, другой рукой прижимаем шомпол. после это процедуры шомпол легко извлечётся из гнезда;
  9. Извлекаем пенал из отсека расположенного в прикладе.
  10. Сборку автомата АК 74 м (СХ-АК74М) производим в обратном порядке.

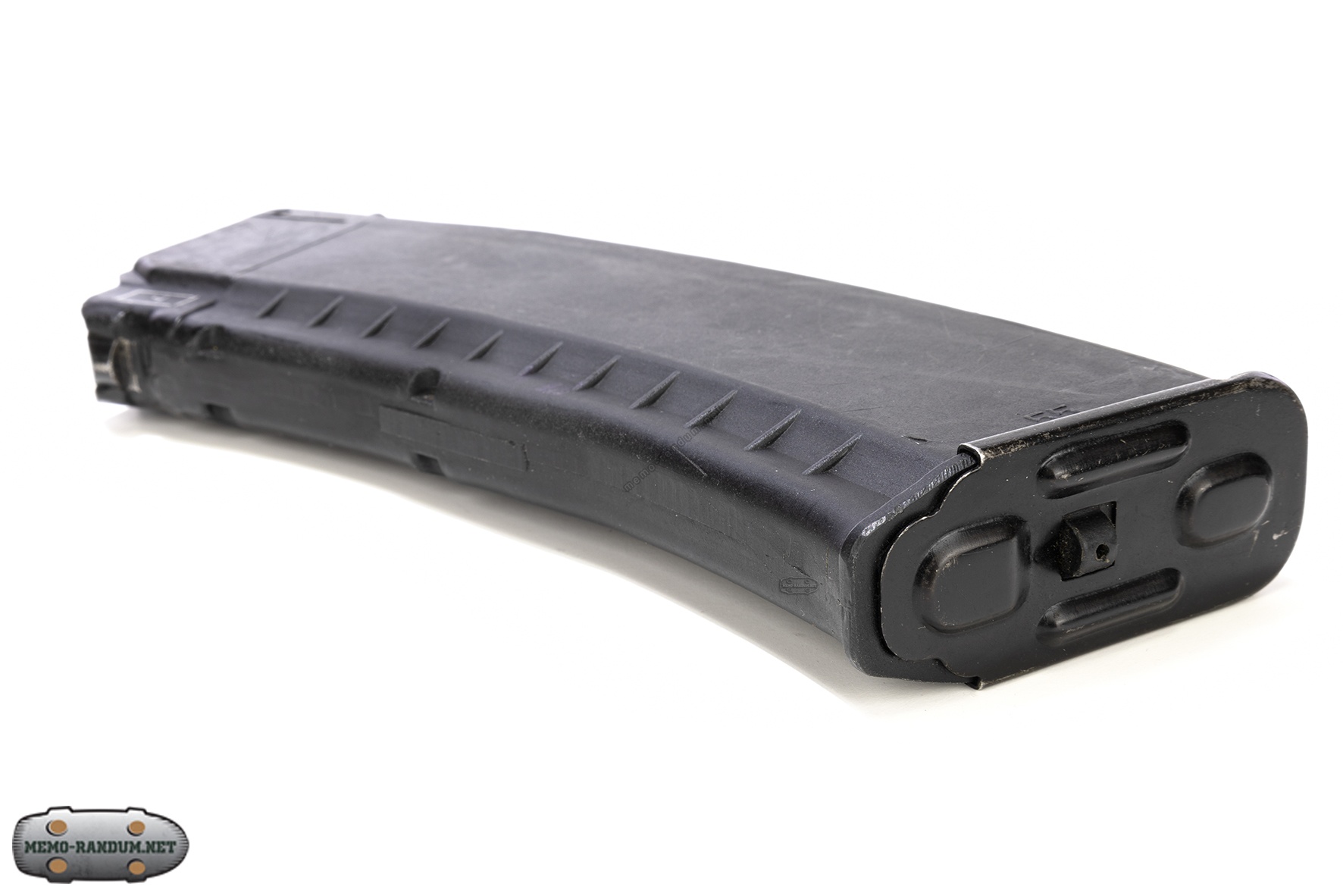

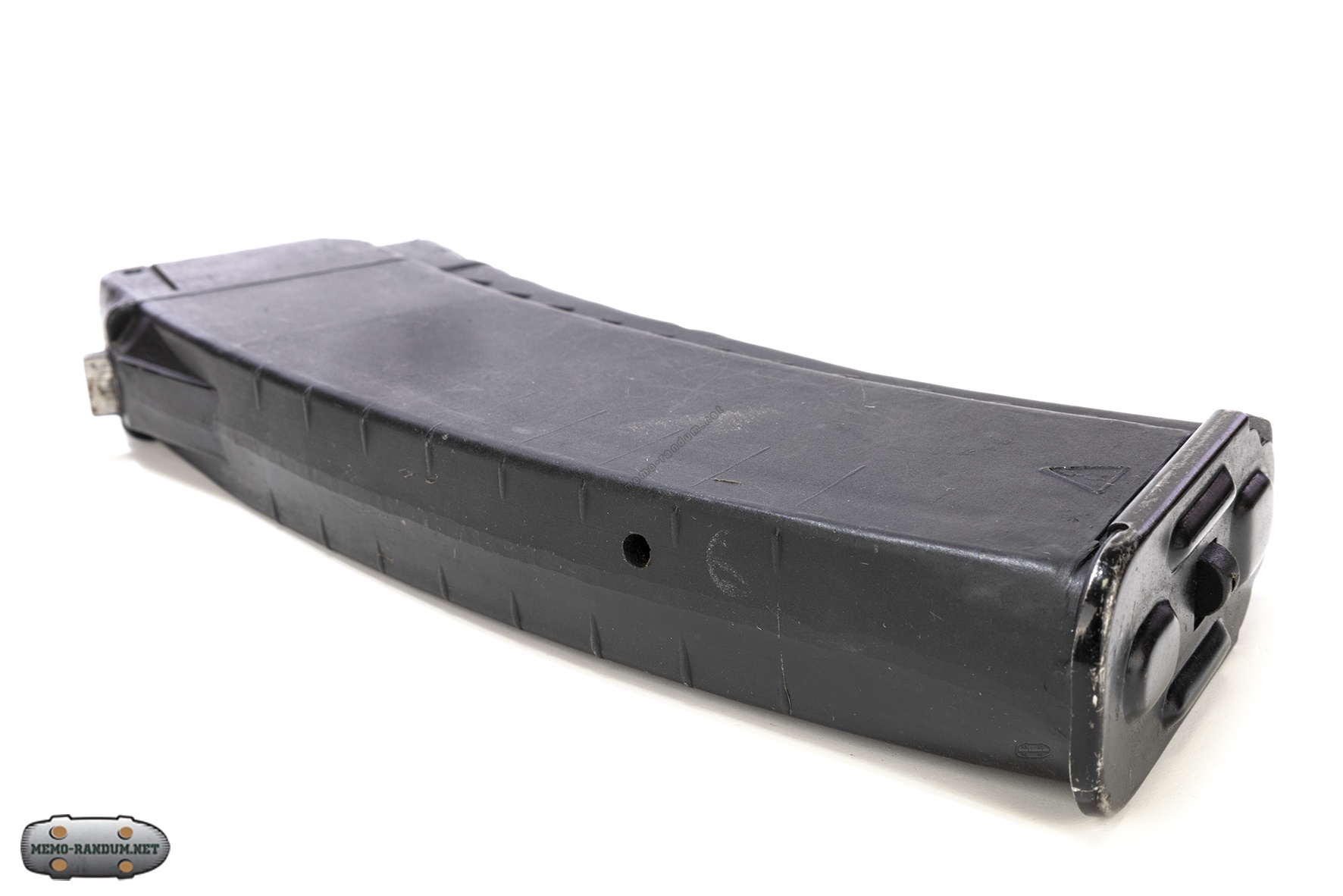

Магазин к Автомату Калашникова АК 74

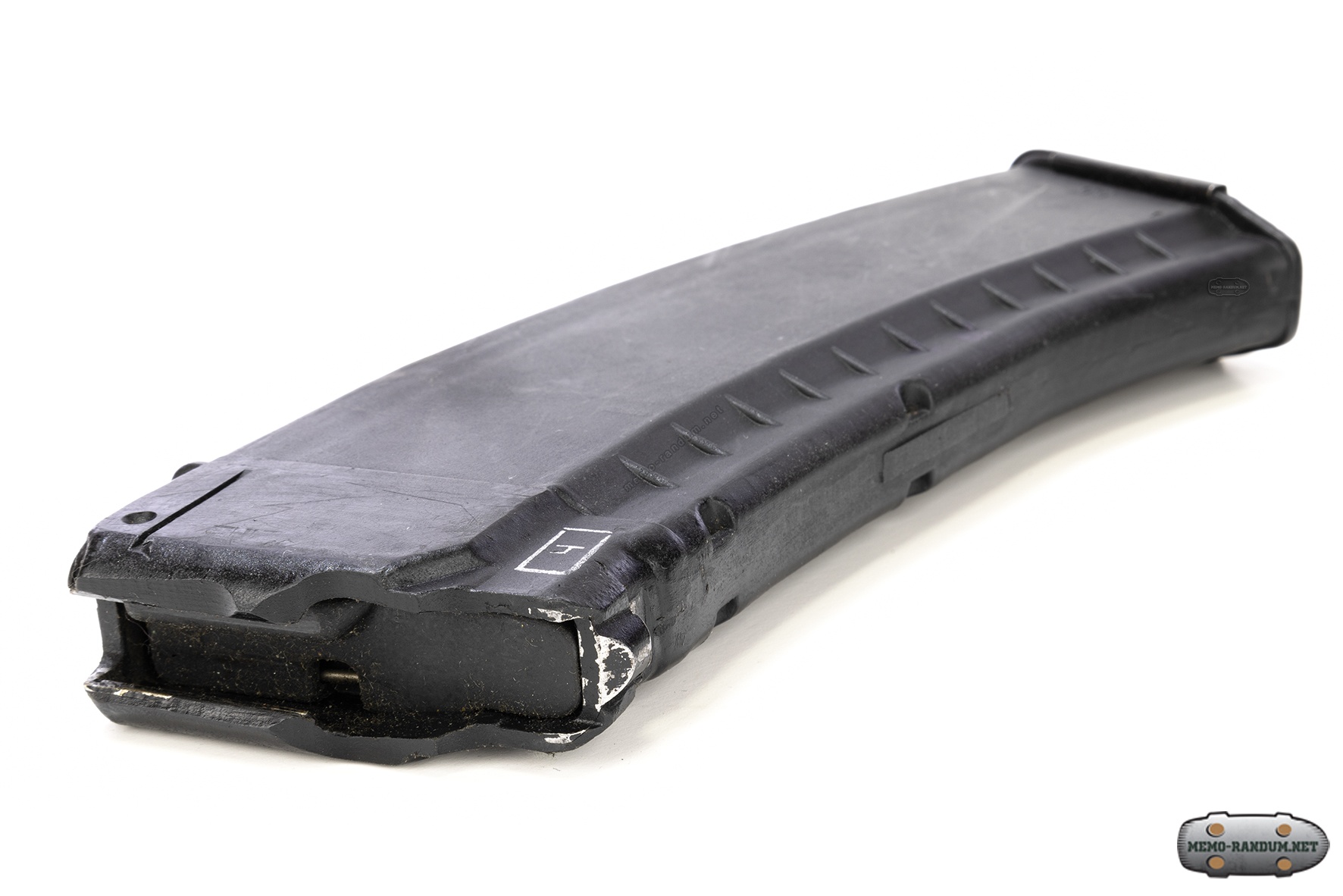

Стандартный магазин в комплекте СХ АК74М

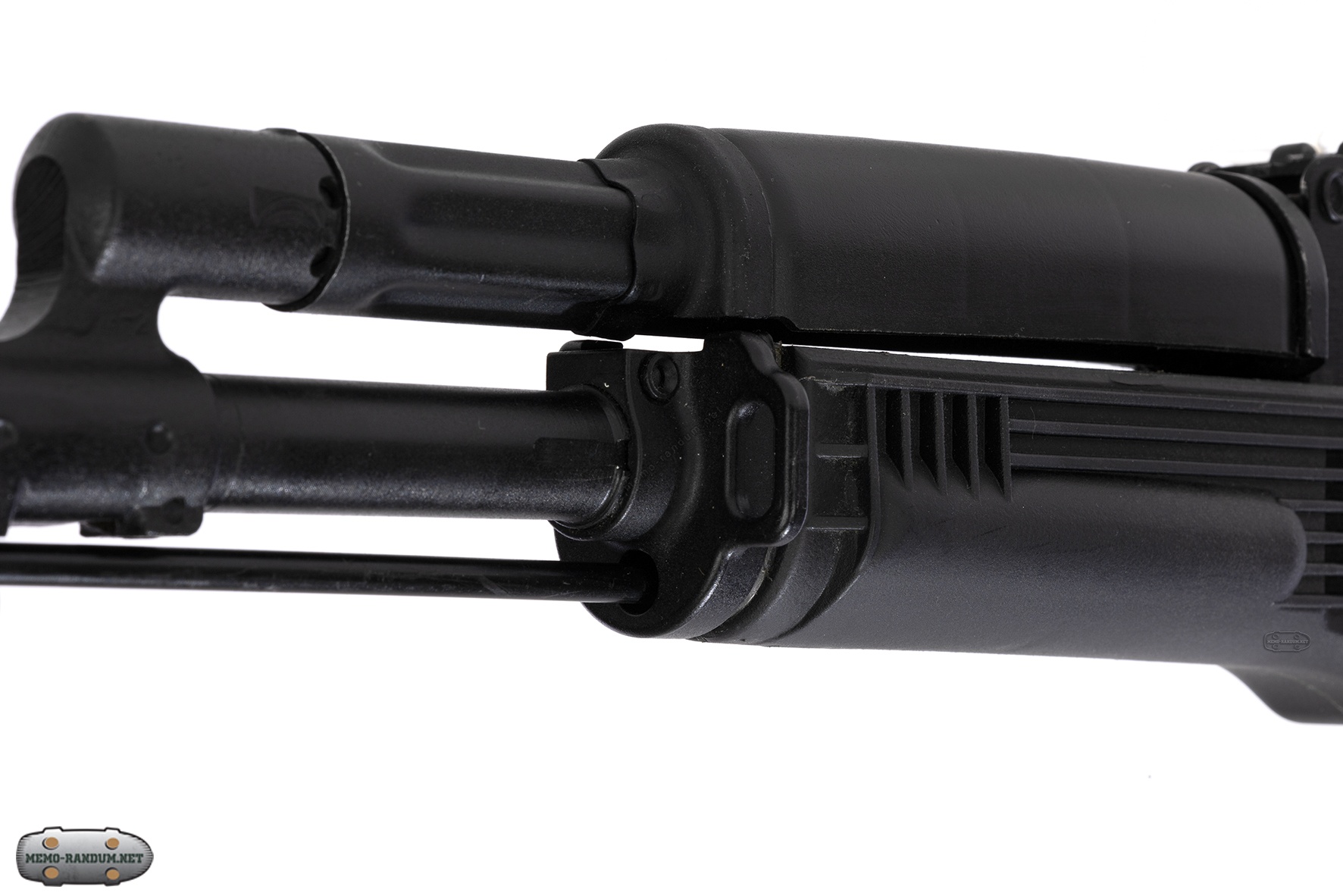

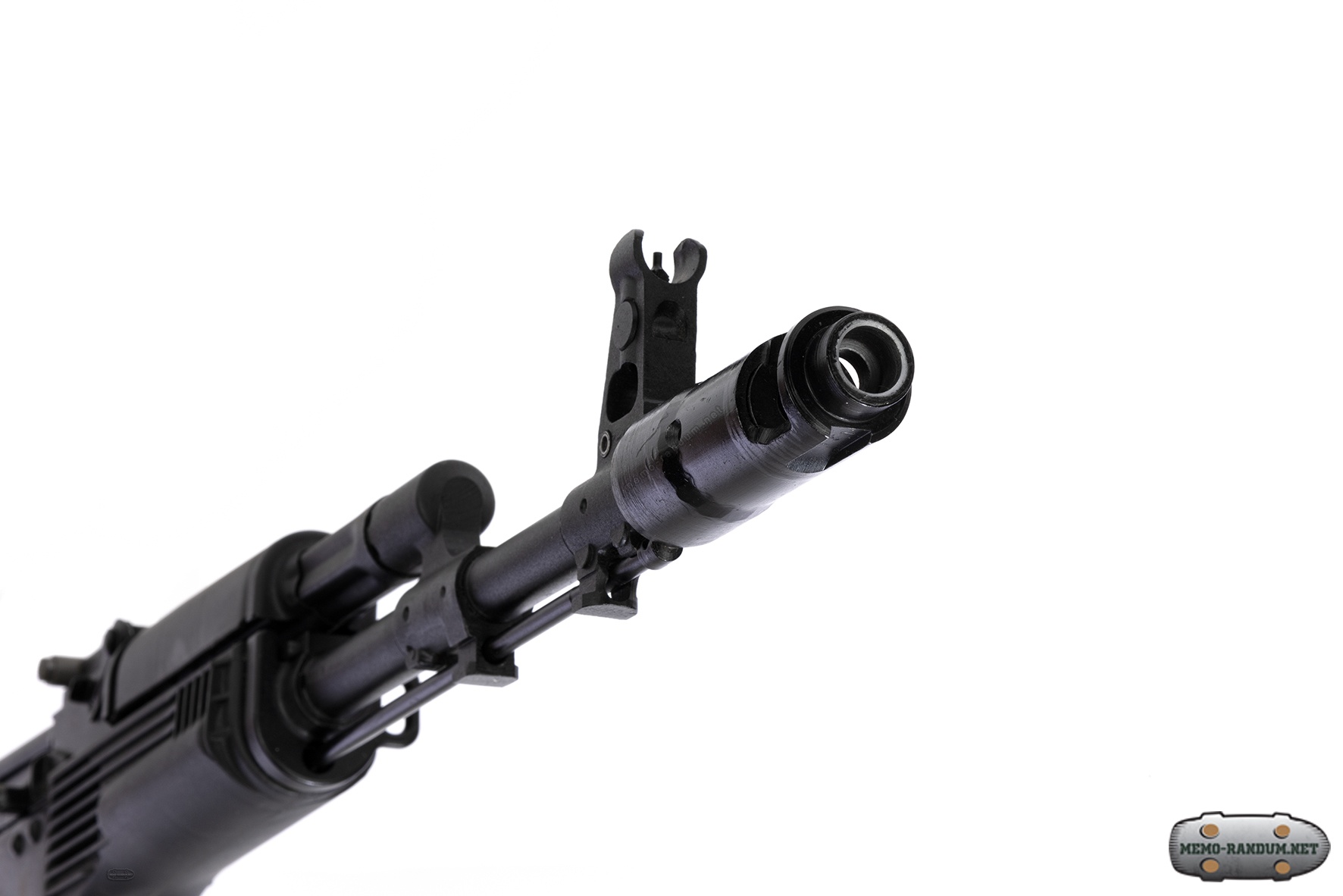

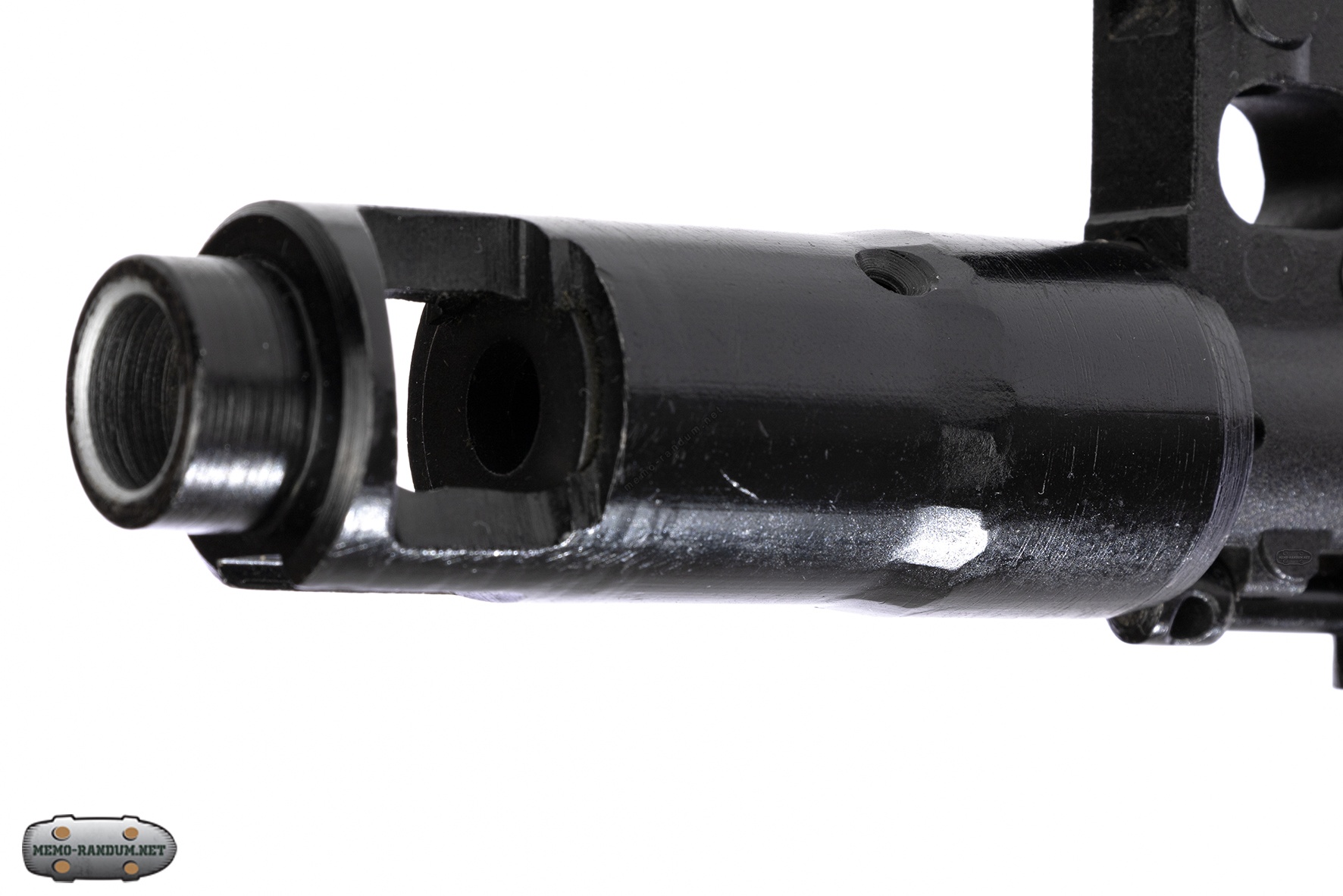

Пламегаситель к СХ АК74М съемный

Пламегаситель съемный. Фиксируется кнопкой в паз пламегасителя.

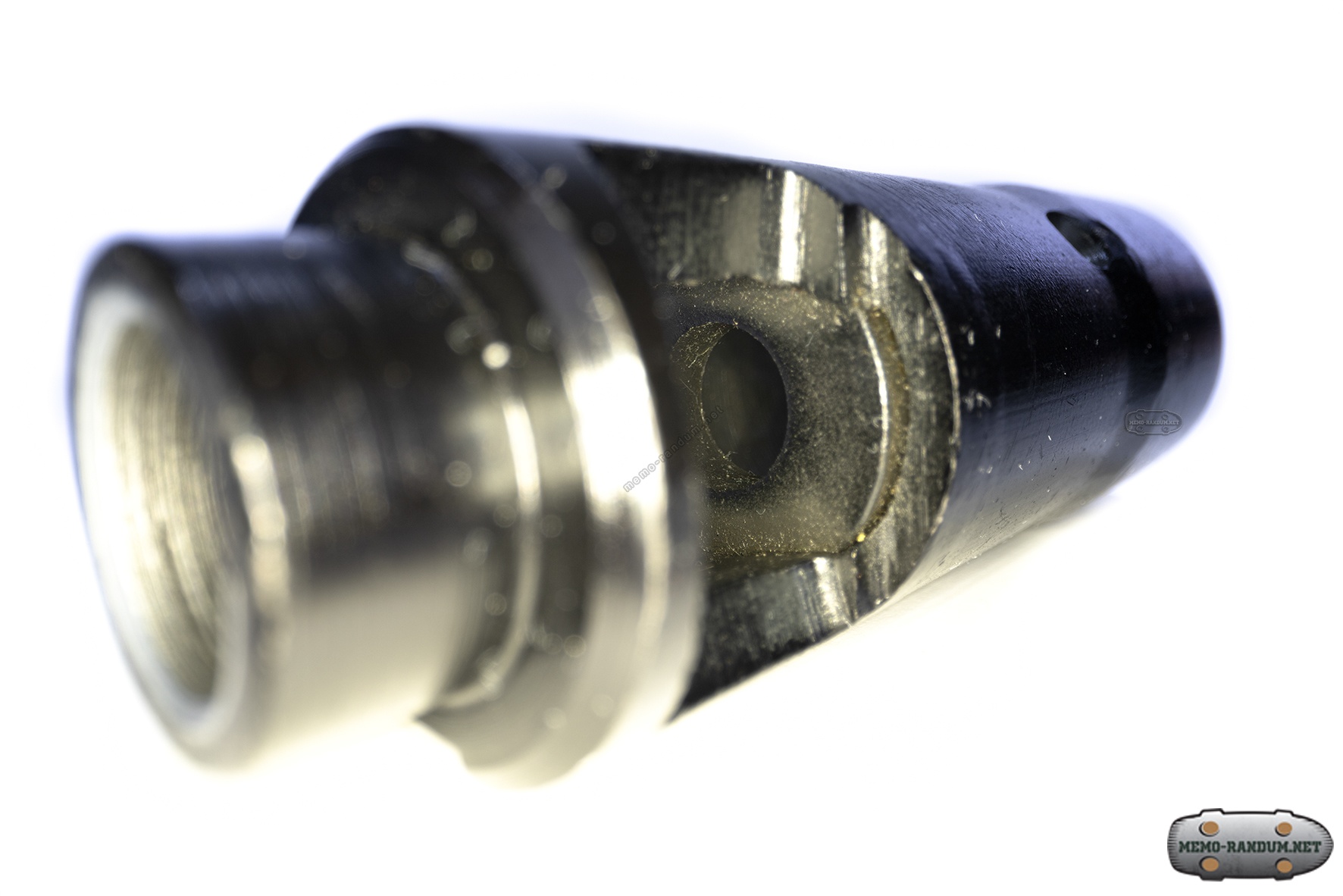

Вид на внутреннюю камеру пламегасителя СХ АК74М

Вид на внутреннюю камеру пламегасителя СХ АК74М



Далее справка про боевой аналог

Для чего предназначен автомат Калашникова
Назначение и боевые свойства автомата Калашникова. Автомат Калашникова является индивидуальным оружием и предназначен для уничтожения живой силы противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож. Из автомата ведётся автоматический огонь или одиночный огонь (стрельба одиночными выстрелами). СХП вариант предназначен для увеселительной стрельбы в специально предназначенных местах с применением автоматического огня. СХП варианты автомата Калашникова являются одним из бюджетных вариантов для приобретения в СХП или ММГ вариантах
.
Назначение и боевые свойства автомата Калашникова

Автомат Калашникова модернизованный является индивидуальным оружием и предназначен для уничтожения живой силы противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.

Устройство автомата: 1 – приклад; 2 – выступ направляющего стержня возвратного механизма; 3 – переводчик; 4 – крышка ствольной коробки; 5 – курок; 6 – затворная рама; 7 – ударник; 8 – затвор; 9 – прицельная планка; 10 – колодка прицела; 11 – ствольная накладка; 12 – газовый поршень; 13 – газовая трубка; 14 – муфта ствола; 15 – основание мушки; 16 – цевье; 17 – шомпол; 18 – ствол; 19 – магазин; 20 – защелка магазина; 21 – боевая пружина; 22 – рычаг автопуска; 23 – спусковой крючок; 24 – пистолетная рукоятка; 25 – соединительный винт; 26 – принадлежность

Из автомата ведется автоматический огонь или одиночный огонь. Автоматический огонь ведется короткими (до 5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью на 30 патронов.

Наиболее действительный огонь из автомата – на расстоянии до 400 м. Прицельная дальность стрельбы – 1000 м. Дальность прямого выстрела по грудной фигуре – 350 м, по бегущей фигуре – 525 м. Сосредоточенный огонь из автоматов по наземным целям ведется на дальность до 800 м, а по самолетам и парашютистам – до 500 м. Темп стрельбы около 600 выстрелов в минуту. Боевая скорострельность: при стрельбе очередями – до 100 выстрелов в минуту, при стрельбе одиночными выстрелами – до 40 выстрелов в минуту. Вес автомата без штыка-ножа со снаряженным магазином из легкого сплава 3,6 кг. Вес штыка-ножа с ножнами – 450 г.


Автомат состоит из следующих основных частей и механизмов:

• ствола со ствольной коробкой, с прицельным приспособлением и прикладом;
• крышки ствольной коробки;
• затворной рамы с газовым поршнем;
• затвора;
• возвратного механизма;
• газовой трубки со ствольной накладкой;
• ударно-спускового механизма;
• цевья;
• магазина;
• штыка-ножа.

АК 74М СХП обзор 360. 3Д фото

В комплект автомата входят принадлежность, ремень в сумке и сумка для магазинов(не во всех оружейных магазинах).

Разборку и сборку автомата производят на столе или чистой подстилке; части и механизмы кладут в порядке разборки, обращаются с ними осторожно, не складывают одну часть на другую и не применяют излишних усилий и резких ударов. При сборке автомата сличить номера на его частях: у каждого автомата номеру на ствольной коробке должны соответствовать номера на газовой трубке, затворной раме, затворе, крышке ствольной коробки и других частях автомата.

Разборка автомата может быть неполная и полная: неполная – для чистки, смазки и осмотра автомата; полная – для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу, при переходе на новую смазку и при ремонте.
