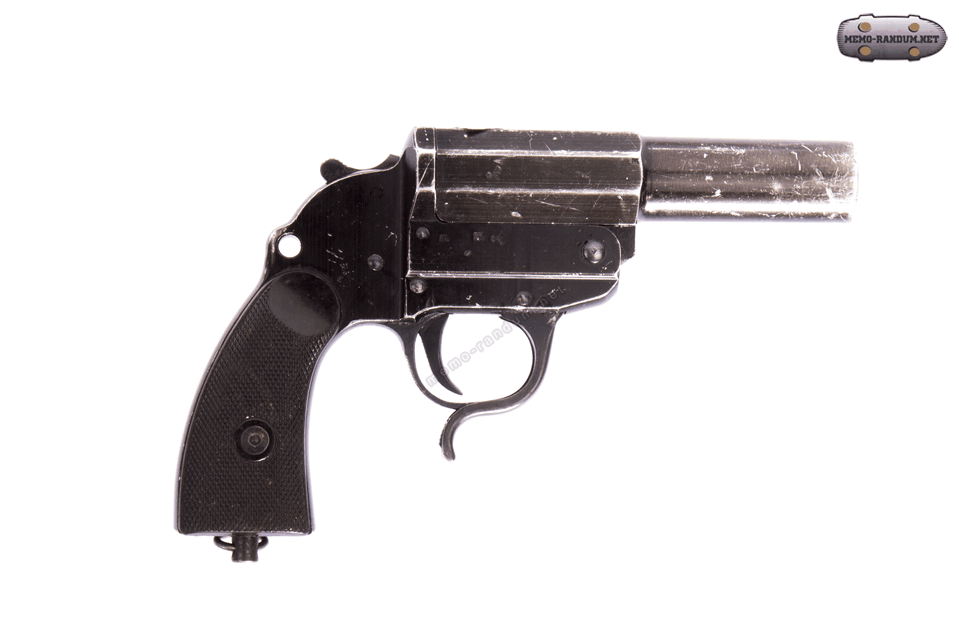

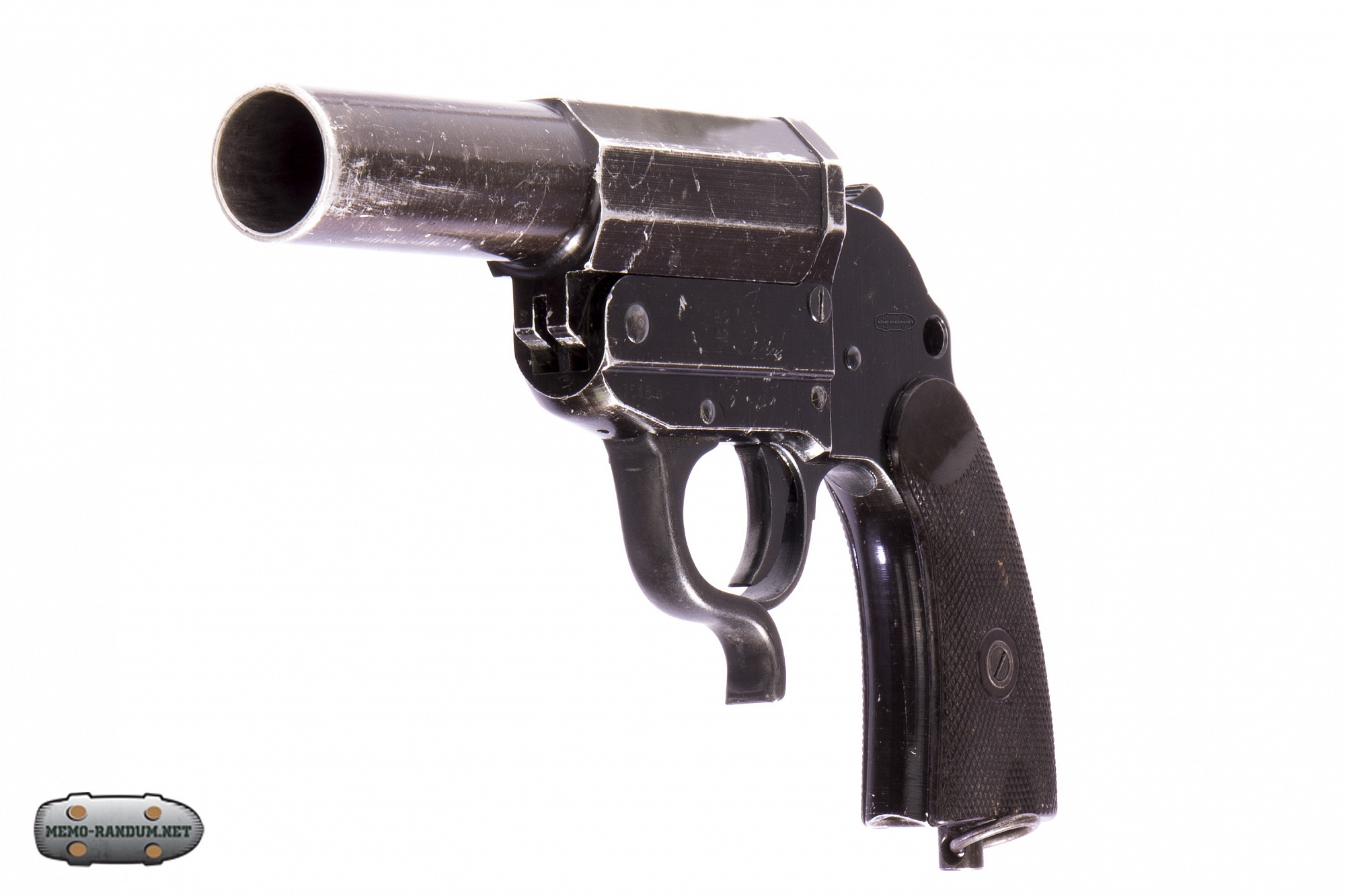

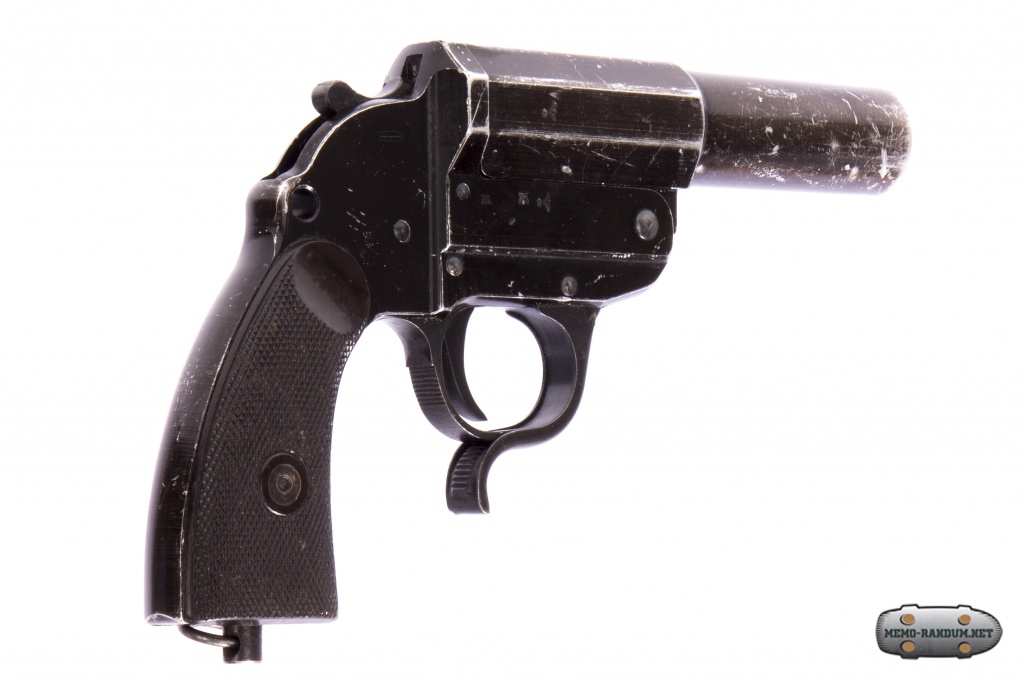

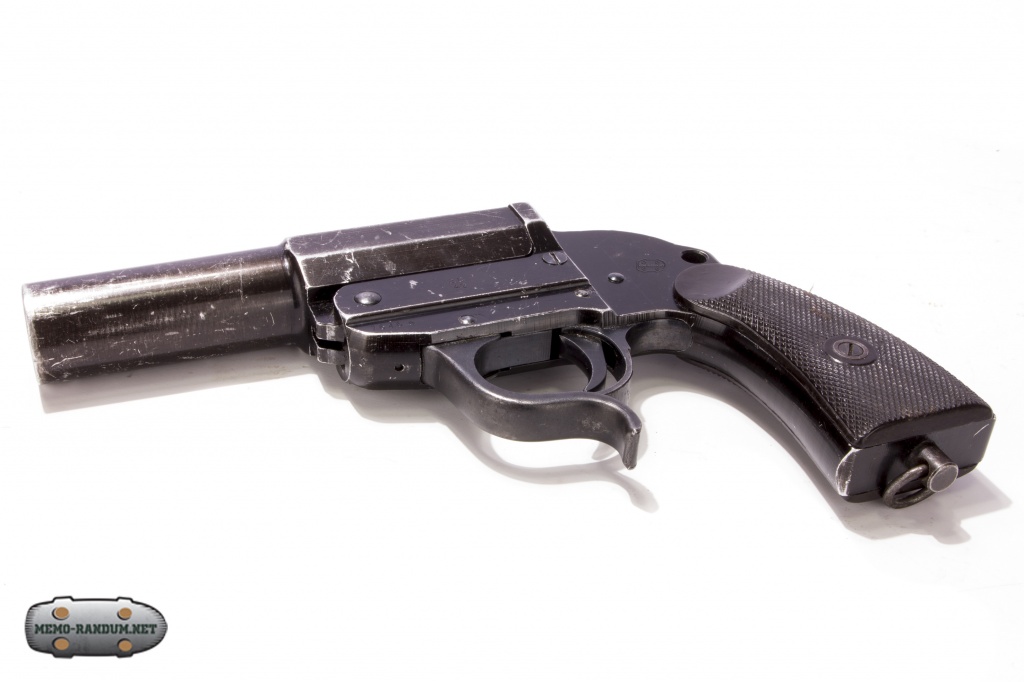

Сигнальный пистолет / Ракетница LP-34 Walther.


Сигнальный пистолет / Ракетница LP-34 Walther.


Конструкция и устройство многих узлов затворов и экстракторов этого оружия базируется на аналогичных узлах охотничьего оружия. Это также касается и патронов калибра 26 мм, что соответствует 4-му калибру охотничьего дробового оружия.


Leuchtpistole (Leu.P.) конструкции Ф. Вальтера, принятые на вооружение Рейхсвера в 1928 г. (Мод. 1928)

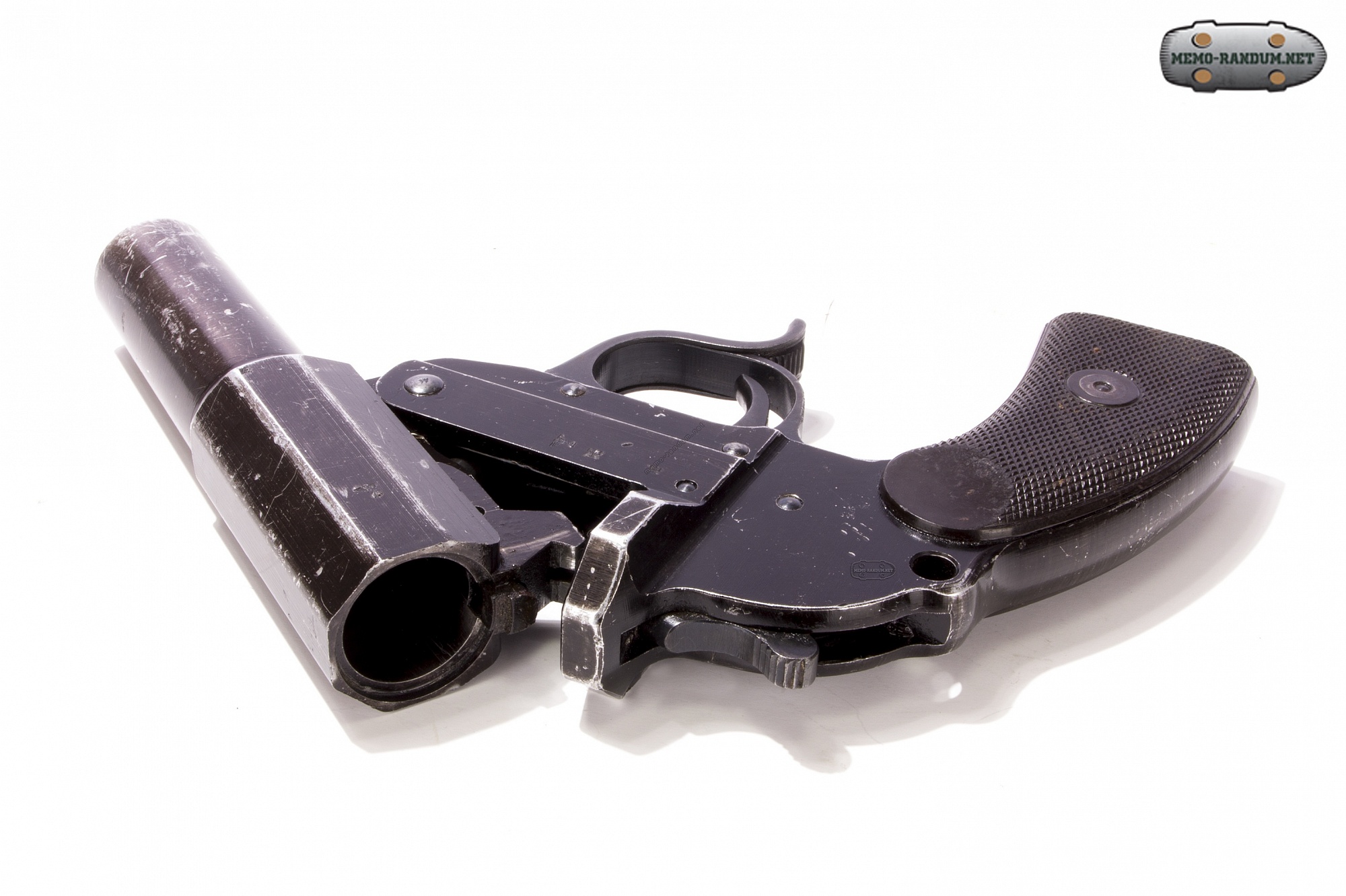

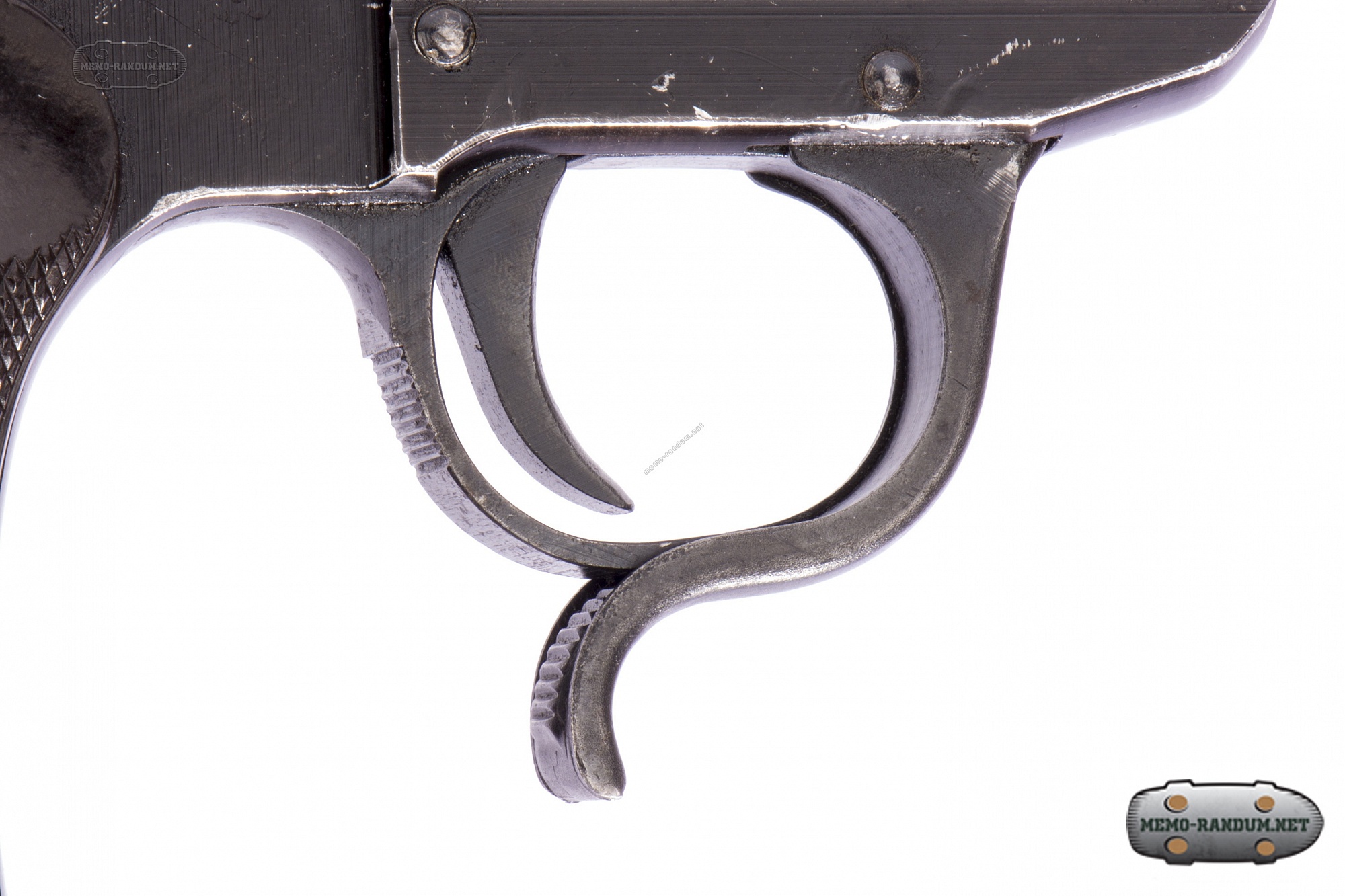

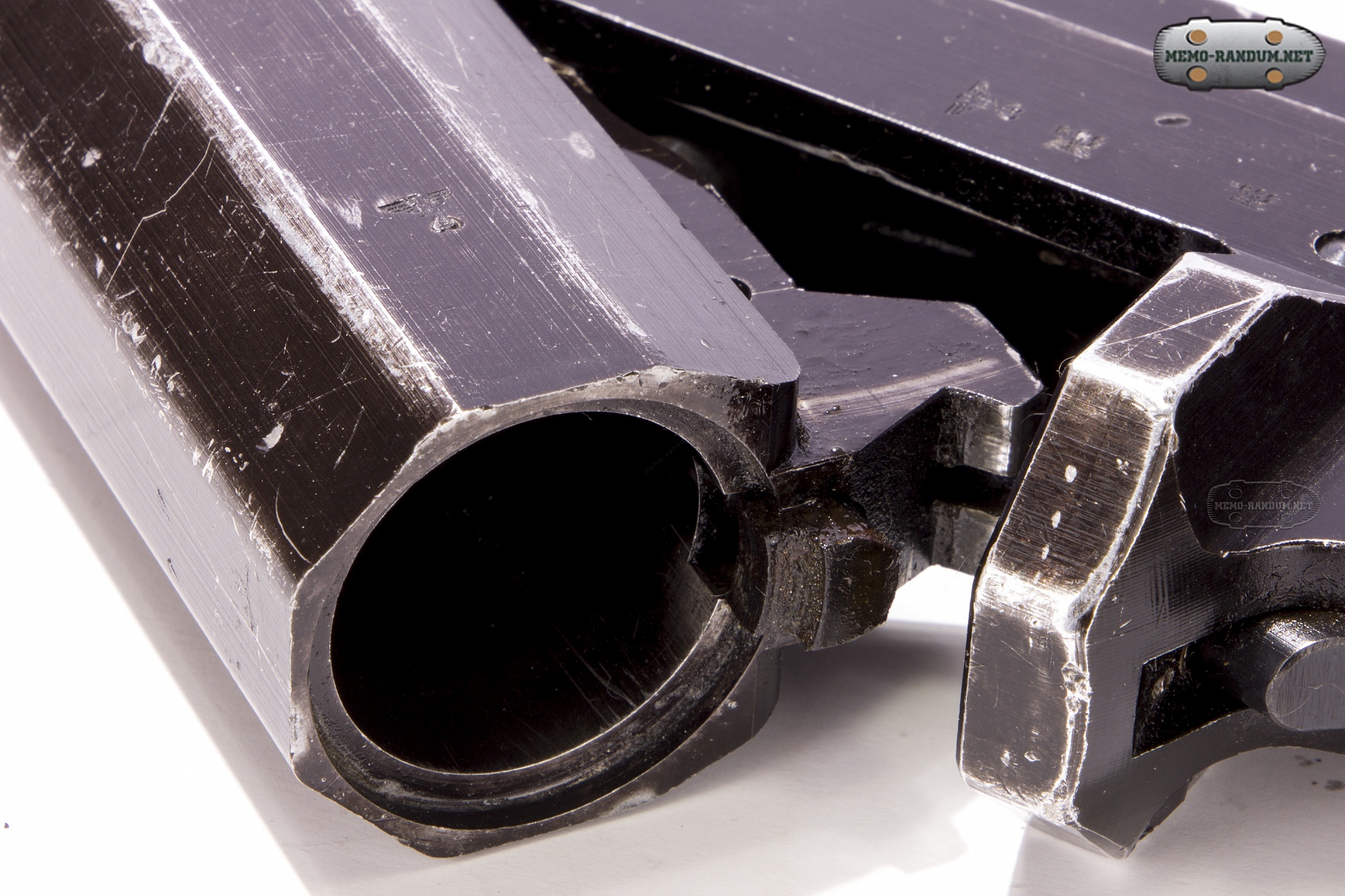

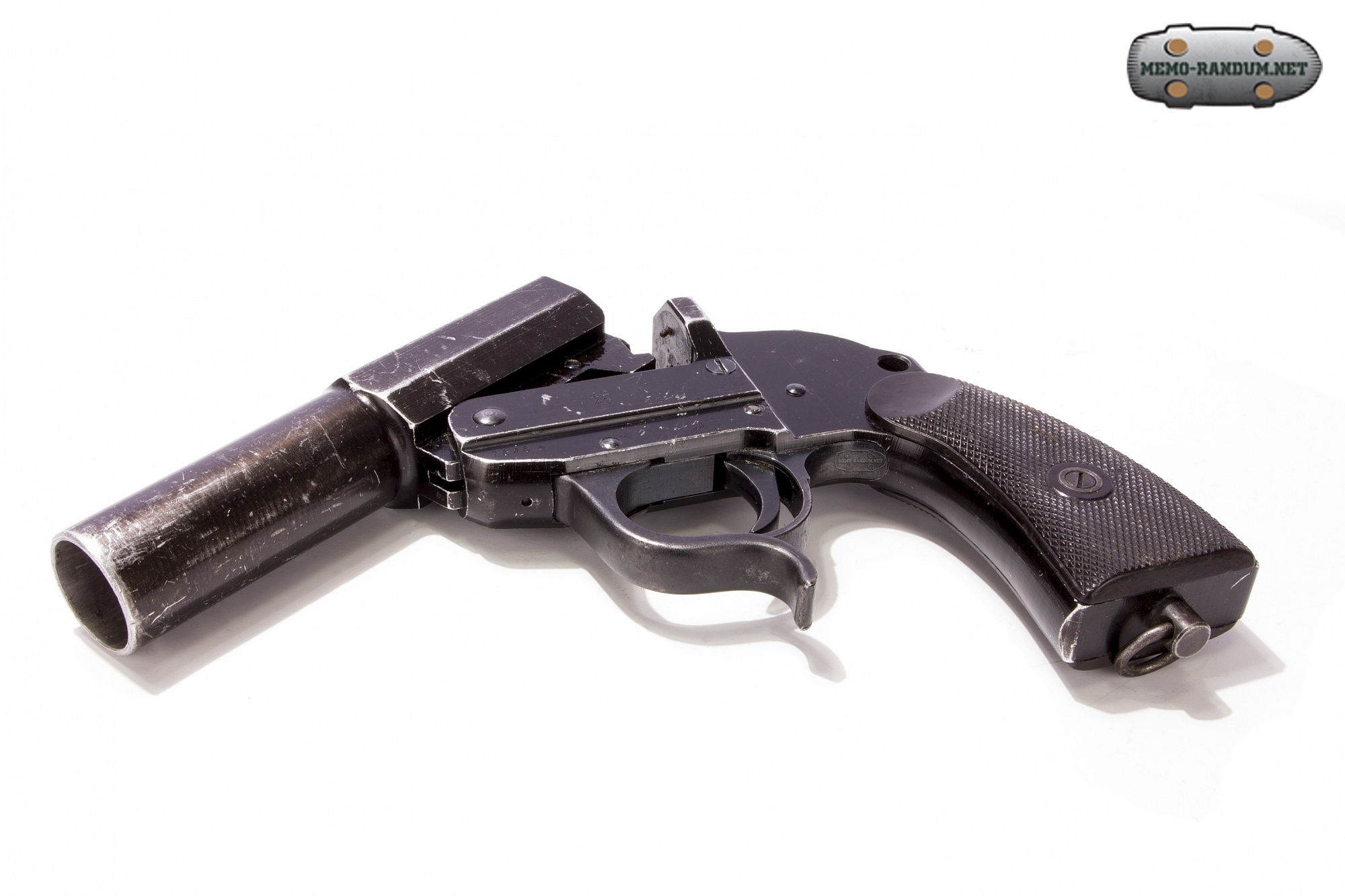

У ракетницы был гладкий откидной ствол. Затвор имел рычаг, расположенный снизу перед спусковой скобой. Запирание осуществлялось клином, который управлялся рычагом, смонтированным над пистолетной рукояткой. Курок внутренний, выполнен в единой сборке с бойком.

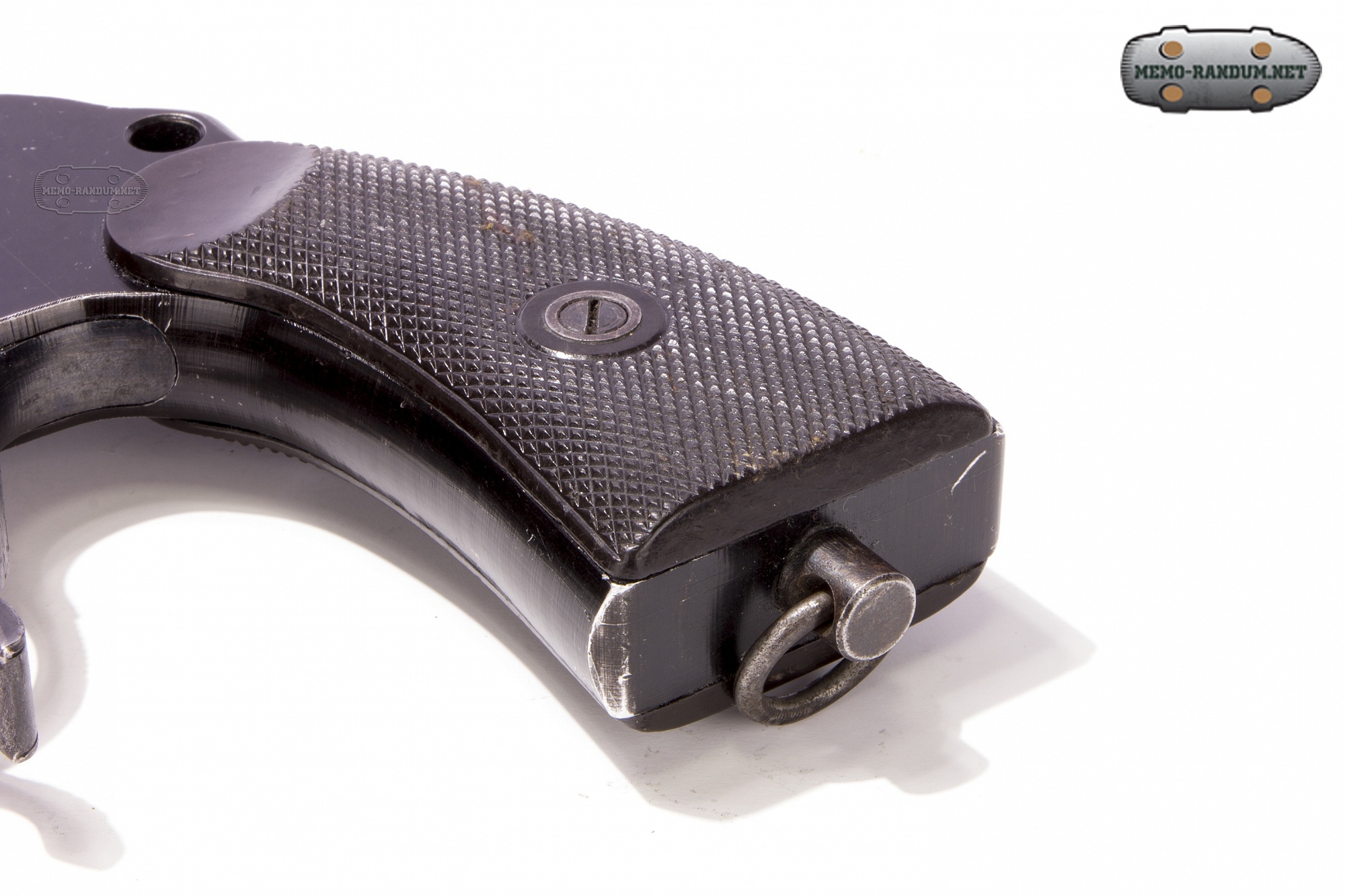

Все основные детали - рамка и ствол сигнального пистолета обр. 1928 - изготовлены из стали. В верхней части рамки имелось отверстие для крепления штифта съемного приклада. В варианте с приставным прикладом Walther Leu.P. использовался для отстрела мощных сигнальных патронов специального назначения R-patrone и M-patrone, которые давали сильную отдачу.


В 1940 г. фирма Erfurter Maschinenfabrik B.Geipel GmbH (ERMA) также приступила к выпуску модернизированного Walther Leu.P. В отличие от оригинала, новый вариант пистолета М.1934 имел ствол и рамку, изготовленные из алюминиевых сплавов. Кроме того, с левой стороны на щитке рамки дополнительно монтировался указатель наличия патрона.


В 1941 г. изготовление пистолетов Walther Leu.P. было освоено филиалом фирмы Berlin-Lubecker Maschinenfabrik в г. Любек, а в 1944 г. еще одним предприятием - фирмой Motor-Condensaior-Companie Schoiz AG в Мюнхене. Для отстрела из сигнального пистолета Leu.Р. использовалось 18 видов осветительных, сигнальных, дымовых и звуковых (свистящих) патронов.

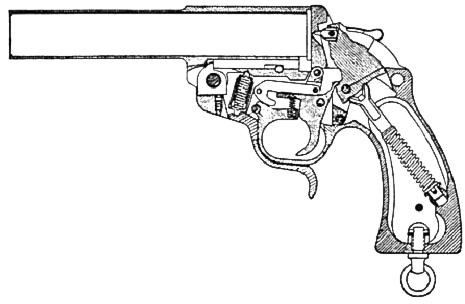

Схема LP 34

По оценкам западных специалистов с 1928 по начало 1940-х гг. было выпущено от 100 до 150 тысяч сигнальных пистолетов Walther обр. 1928 г. и обр. 1934 г. Осветительные патроны срабатывали на высоте 25 м, максимальная высота составляла 80 м, продолжительность горения 6-15 с. Днем в хорошую погоду осветительный патрон (ракету) можно было различать на дальности до 2.5 км. Ночью ракета освещала участок местности радиусом не менее 100 м, а если использовались патроны с парашютом, то продолжительность горения достигала от 1 до 2 мин.


Несколько слов о подаче сигналов. Наиболее распространенной в Вермахте в годы войны была следующая схема:

- Белый сигнальный парашютный патрон - сигнал -Здесь проходит линия фронта-; -Здесь находится наше подразделение".

- Красный сигнальный патрон (с одной или двумя звездками) -сигнал -Противник атакует-; «Противник находится там-; -Открыть заградительный огонь.

- Зеленый сигнальный патрон (с одной или двумя звездками) -сигнал «Временно прекратить огонь».

- Сигнальные патроны с шестью звездками (белого, красного или зеленого цвета) - условные сигналы для координации действий с другими подразделениями.

- Дымовые сигнальные патроны (с облаком дыма, с дымовой трассой с полосой дыма или с четырьмя полосами дыма) - сигналы «Приближаются танки противника"; -Меня атакуют танки противника.

- Свистящий патрон - сигнал "Газовая атака".

Боекомплект сигнального пистолета переносился в патронных сумках двух типов: в большой, рассчитанной на 18 патронов, и малой - на 12.

К середине войны немцы стали остро ощущать нехватку ресурсов, это отразилось и на материале из которого изготавливали ракетницы. LP-34 стали изготавливать из цинкового сплава.

В 1942 г. на смену устаревшим пистолетам Walther Leu.P. в Вермахте пришла новая модель 26-мм сигнального пистолета обр.42 упрощенной конструкции.

источник:https://pikabu.ru/story/lp34_raketnitsa_valtera_4315059
